2024+ 特斯拉 Model 3 散热器挡石板更换：3条隔热泡棉、锁片导销与整块散热器拆装

整理散热器挡石板更换：需先拆散热器，取下3条隔热泡棉，释放卡子后向外滑出挡石板；安装时先对齐锁片和导销。

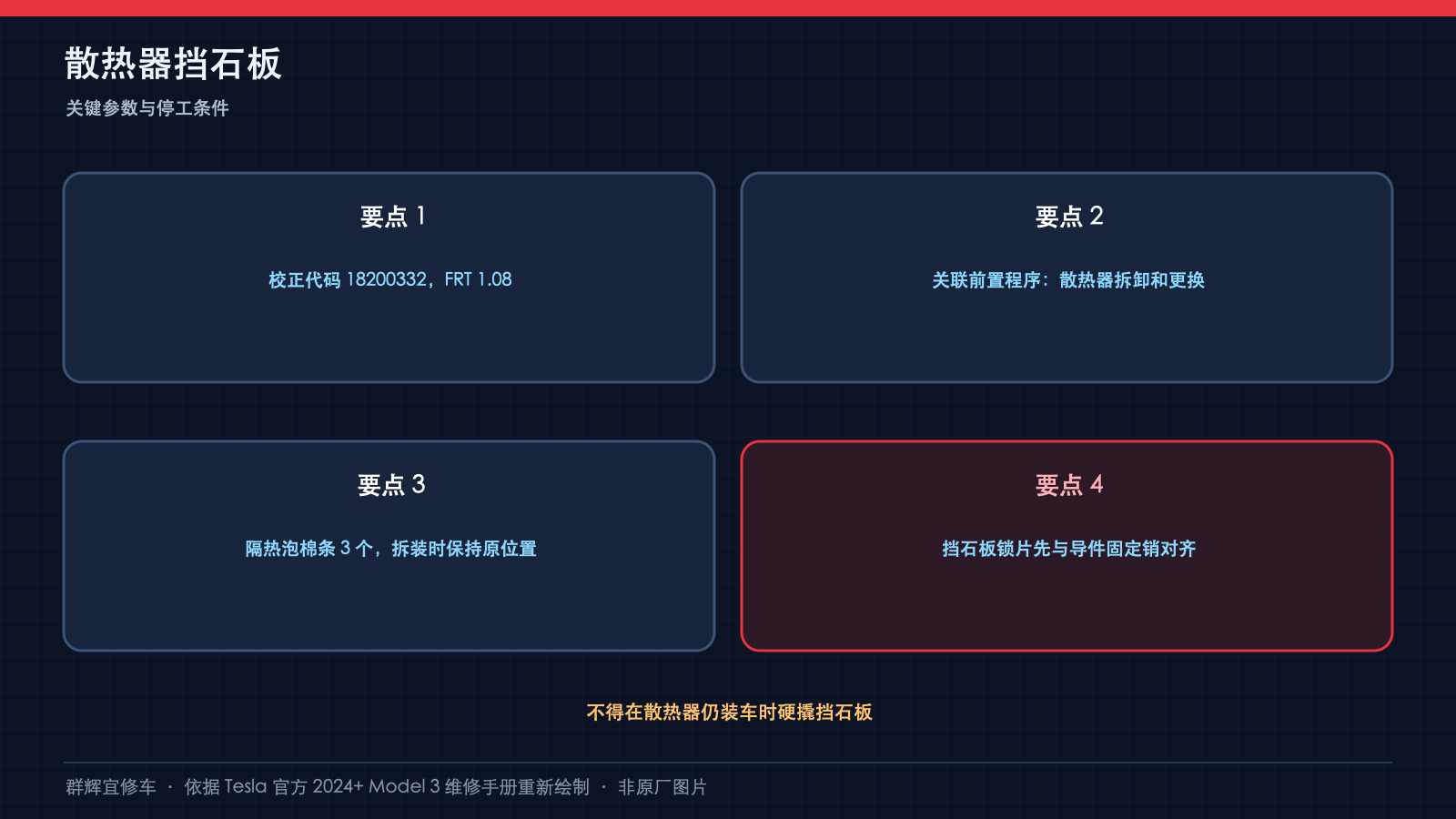

一、适用范围与原厂关键参数

• 校正代码 18200332，FRT 1.08，包含关联程序；除非明确要求，不重复叠加工时代码
• 拆卸与复装均须执行散热器关联程序，本篇不是散热器整套拆装步骤的替代
• 隔热泡棉条 3 个，拆装时保持原位置
• 挡石板锁片先与导件固定销对齐

二、原厂操作顺序

• 1. 按原厂“散热器（拆卸和更换）”关联程序拆下散热器，完成其规定的全部前置安全措施。

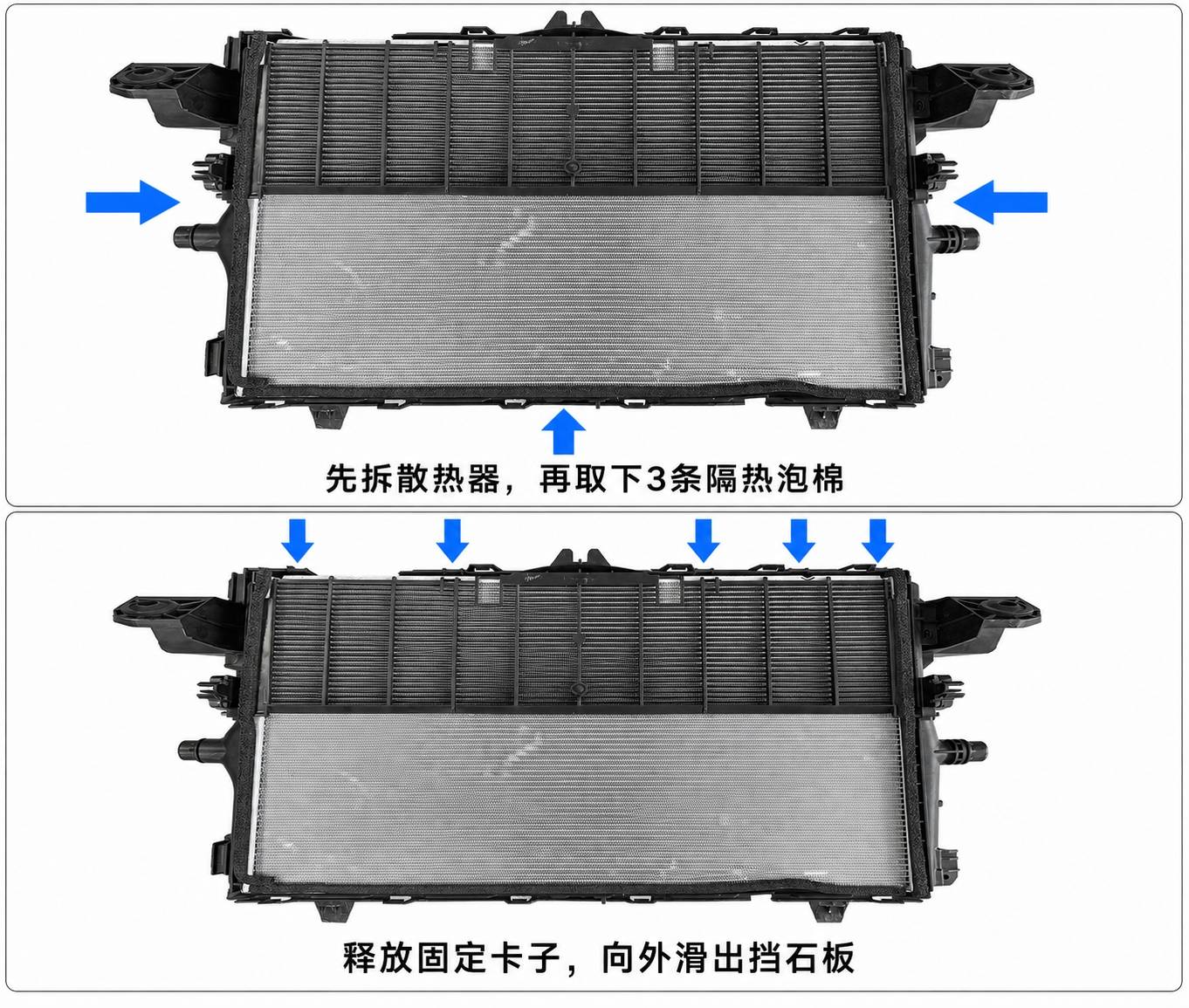

• 2. 从散热器上拆下3条隔热泡棉，记录图示左、右、下的原安装位置；图像方位不等同于车辆左右。
• 3. 松开将挡石板固定在散热器上的卡子，位置见上方配图的下半部分；箭头用于指出卡子，不表示挡板滑动方向。
• 4. 向外滑出挡板。
• 5. 安装时先将挡石板锁片与导件固定销对齐，再安装固定卡子。
• 6. 将3条隔热泡棉装回散热器，再完整执行散热器关联安装程序。

三、风险控制与完工验收

• 注意：不得在散热器仍装车时硬撬挡石板。
• 装配检查：先对齐锁片和导销，不要强行压入；确认卡子锁止、泡棉位置正确且无翘曲干涉。

• 3 条隔热泡棉完整且位置正确
• 挡石板所有卡子完全锁止
• 挡石板与散热器无干涉或翘曲
• 散热器按关联程序完成复装

安全提示：按VIN和最新版程序核对适用性，使用规定PPE并遵守人体工程学要求。本主程序未给挡石板指定紧固扭矩，也未单列高压断电、冷却液排放或Toolbox例程；相关要求以散热器关联程序为准，不能自行套用其他部件步骤。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。本次按原厂页面标注日期 2026-08-09 全文复核。原厂页面可能随版本更新；施工前须按 VIN、地区、固件与零件版本重新核对。

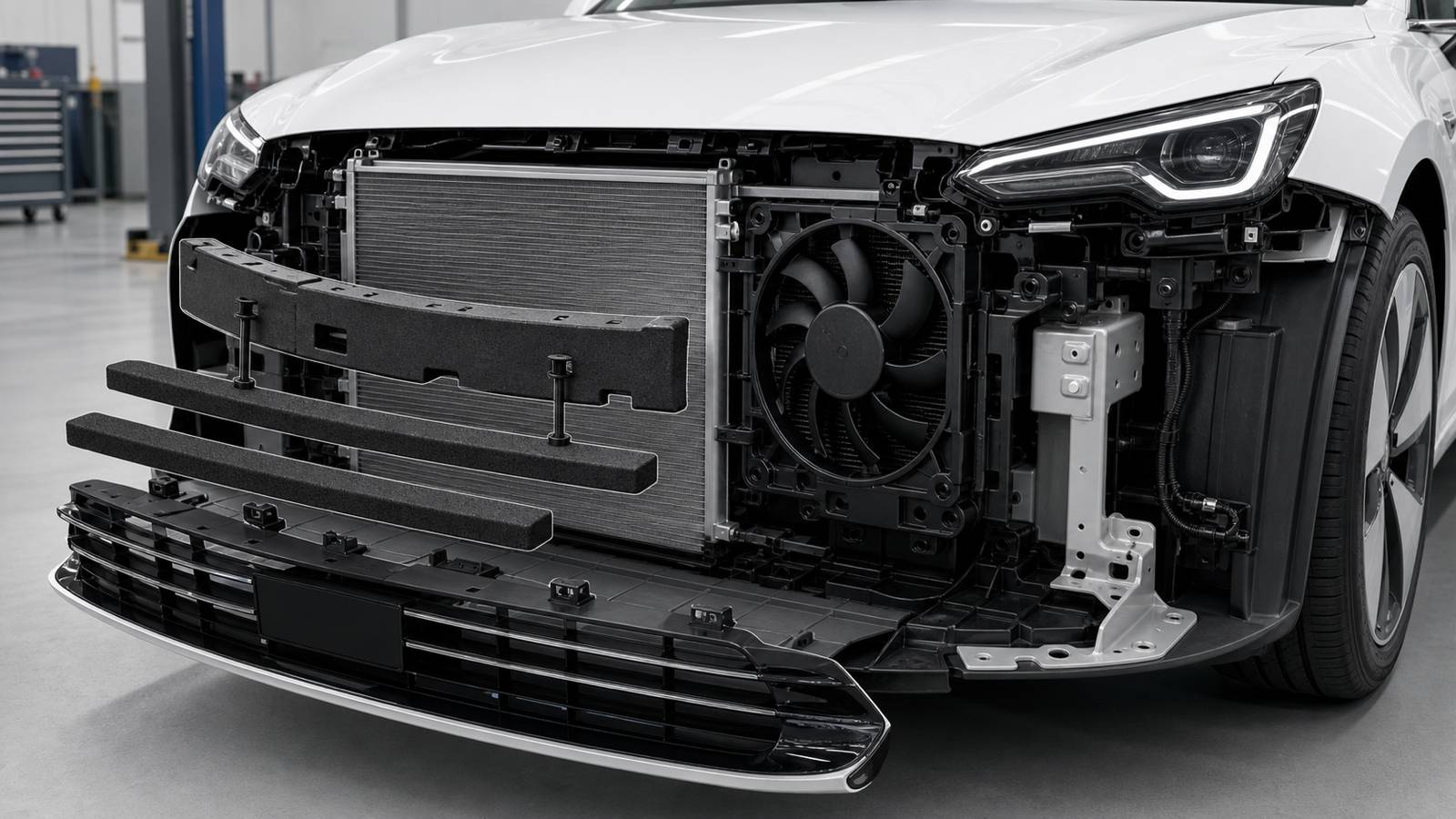

配图为教学重绘，非原厂原图；实际结构及操作以对应版本原厂资料和实车为准。
