2006—2011年一汽奥迪 A6L(C6) 2.0T BPJ发动机电脑端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

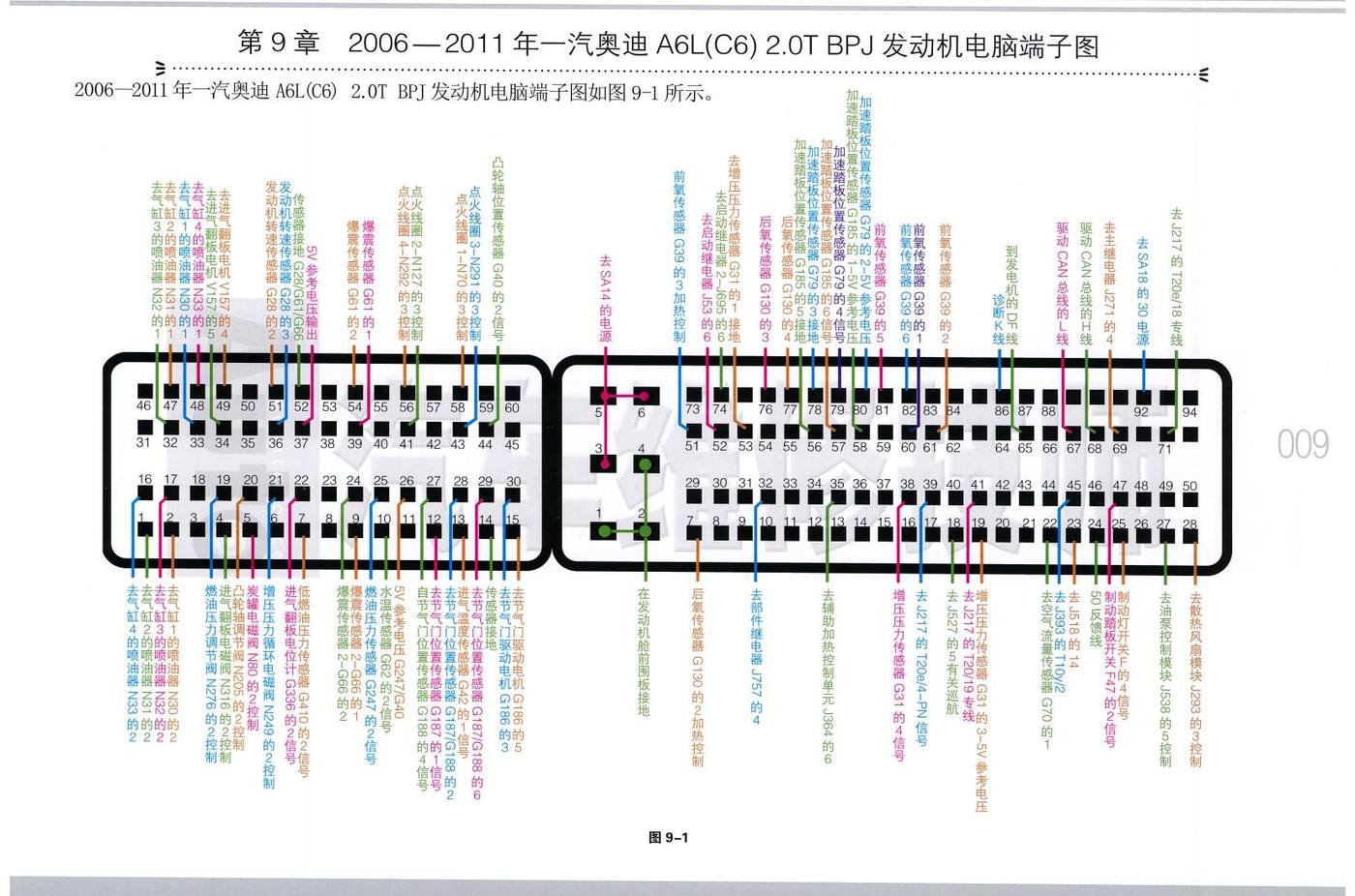

原始端子图与参考值图
下方为原始资料图，用于核对电脑板端子位置、端子号、测试条件和参考值。
端子参考值
本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。
说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
