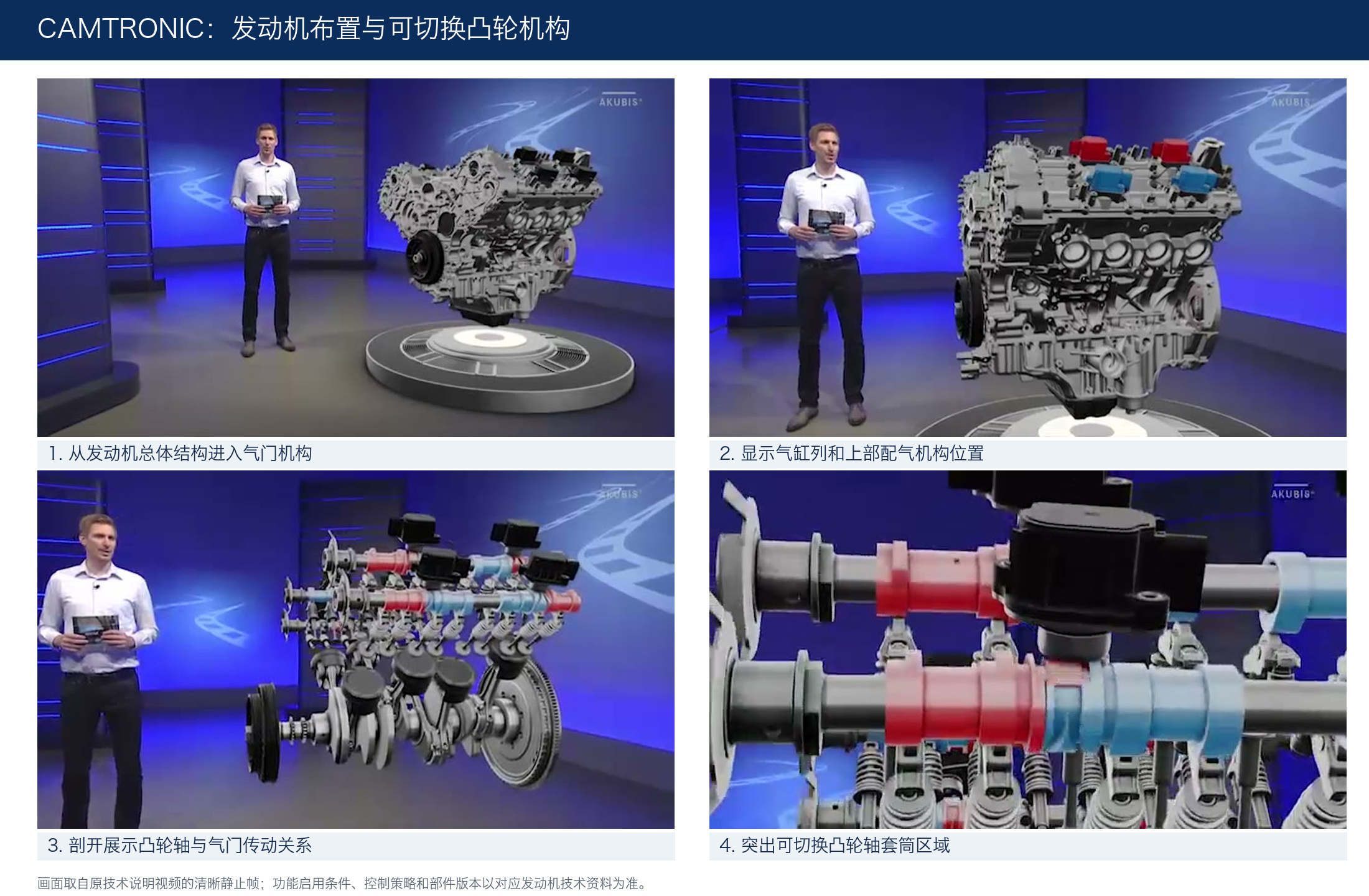

一、CAMTRONIC在配气机构中的位置
CAMTRONIC视频通过发动机三维模型逐步剖开气缸盖，展示凸轮轴、气门传动机构和可移动凸轮轴套筒的位置。它的核心不是连续改变整个凸轮轴，而是在不同凸轮型线之间切换。

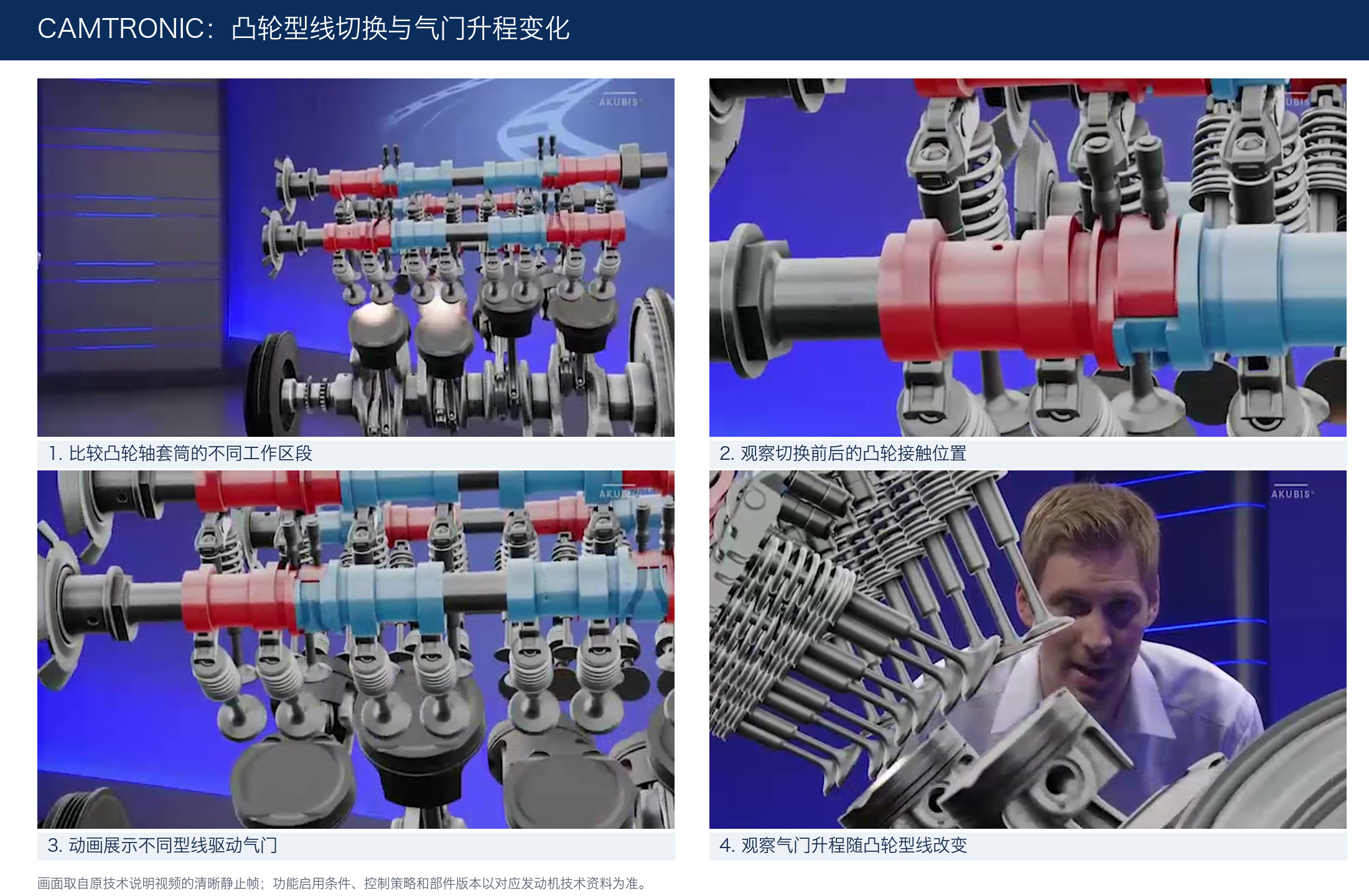

二、凸轮型线切换与气门升程变化
动画对比套筒不同轴向位置下的凸轮接触区段，并显示不同型线驱动气门时的升程变化。具体切换条件、执行器控制和故障监控没有由这些静帧完整呈现，应结合对应发动机功能说明。

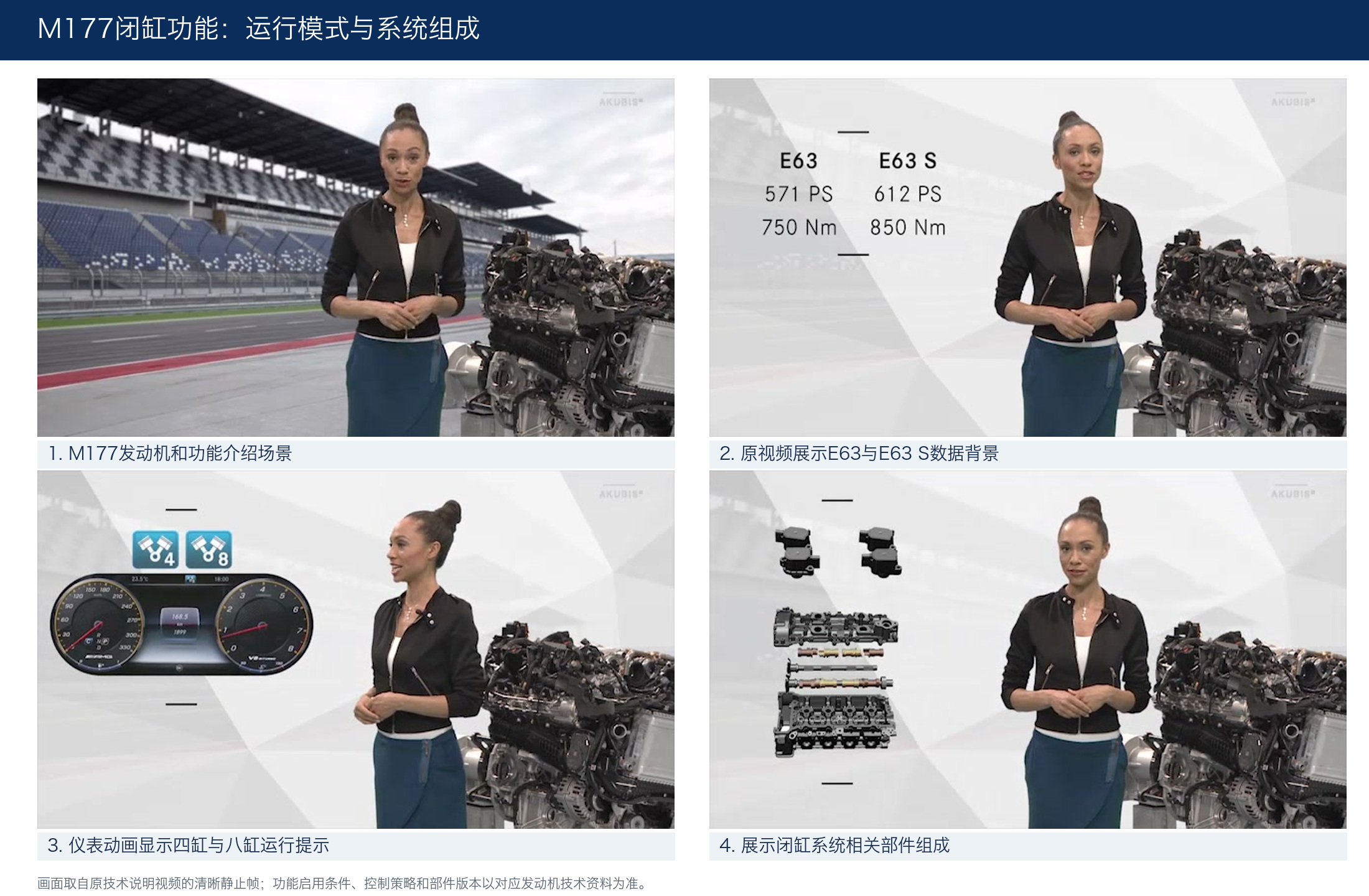

三、M177闭缸功能的运行模式
M177视频以E63和E63 S应用背景介绍闭缸功能，仪表动画显示四缸运行与八缸运行状态，并列出系统相关部件。画面用于说明运行模式，不代表所有M177版本使用完全相同的显示和标定。

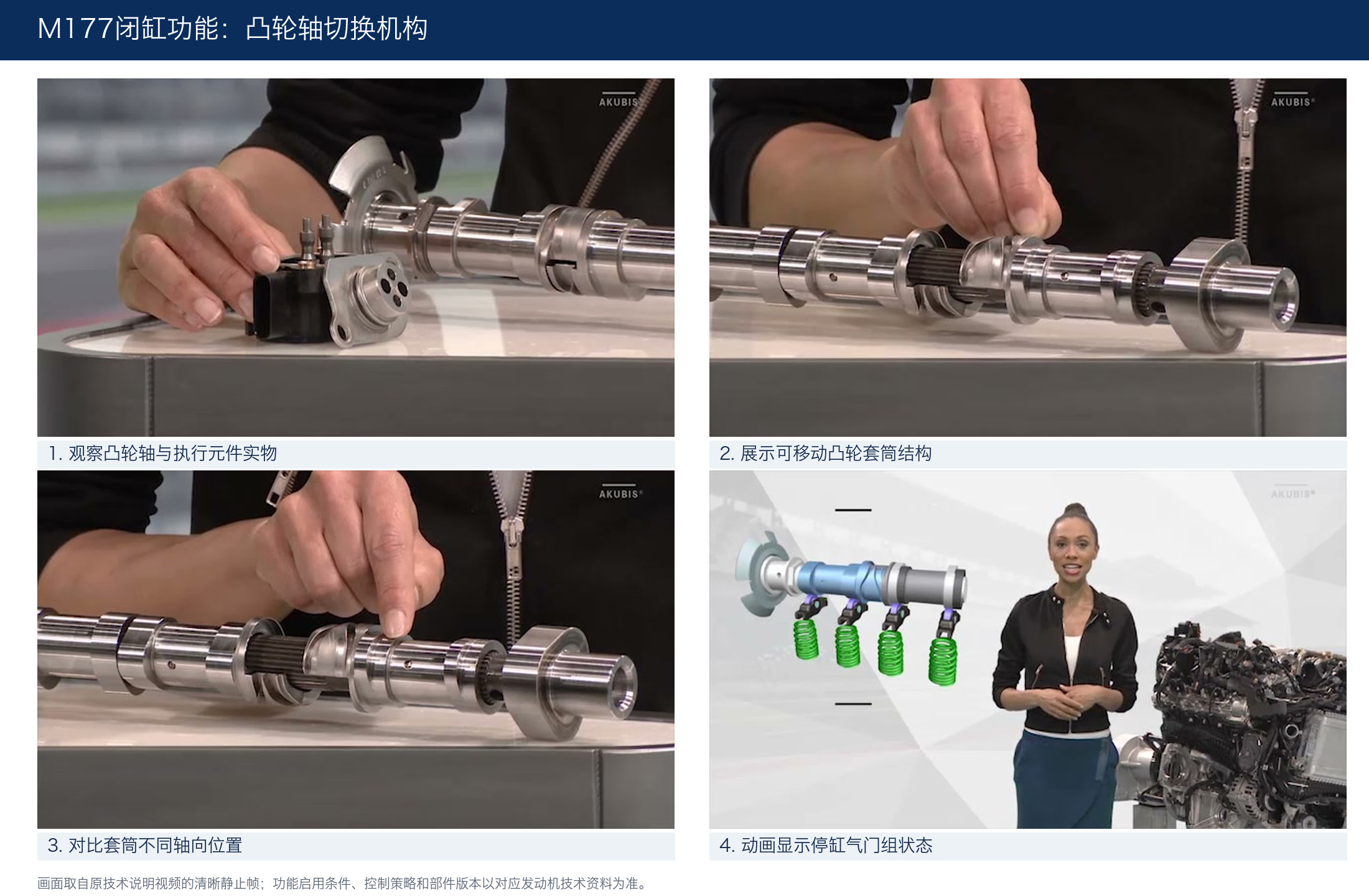

四、M177凸轮轴套筒切换机构
原视频进一步展示凸轮轴与执行元件实物，并通过套筒不同轴向位置说明气门组工作状态的改变。闭缸期间哪些气缸和气门停止动作、何时重新启用，取决于发动机控制策略和运行条件。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
