2021+ 特斯拉 Model S 左外后视镜总成更换：18 Nm、两组6 Nm与导轨对齐

2021+ 特斯拉 Model S 左外后视镜总成更换，关键不只是三颗车门固定螺栓。该总成还与左前侧围玻璃及其导轨相连，拆下后需要分清两组T30螺栓，复装时分别使用6 Nm；总成与车门的三颗螺栓则为18 Nm。导轨与前部夹层侧玻璃的对齐、线束位于车门内侧及原厂编号紧固顺序，都会影响安装与异响风险。

三组固定点，不能混用扭矩

本文对应2021+ Model S“后视镜总成—左侧”条目，校正代码12091102，所列工时0.30小时，包含关联工作。原厂将该程序标记为草案：虽已验证，仍可能缺失警告和注意事项，作业时须核对最新适用资料。本文处理左外后视镜总成，包含原厂要求的前侧围玻璃转移关系，不是仅换镜盖或镜片。

先拆饰件及内外密封条

按左侧对应程序依次拆下后视镜盖、左前门装饰件、门饰板、外侧密封条和内侧密封条。镜盖从外缘上提释放五个锁片；装饰件有七卡子及挂钩，拆下时还要处理其接口。门饰板需处理四颗T30螺钉、八个卡子、拉索和电气连接器，复装螺钉为6 Nm；不能只拉开卡子便让饰板悬在线束上。

外侧密封条按关联资料先降下玻璃，从后端向上并向外滚出，避免弯折，安装使用其指定的P80 Emulsion。内侧密封条从一侧到另一侧逐段向上释放；复装向下压入，并核对与外侧密封条重叠处。拆这些部件建立的是总成访问空间，不应据此顺带拆动门把手或车窗升降器。

接口与线束夹分别解除

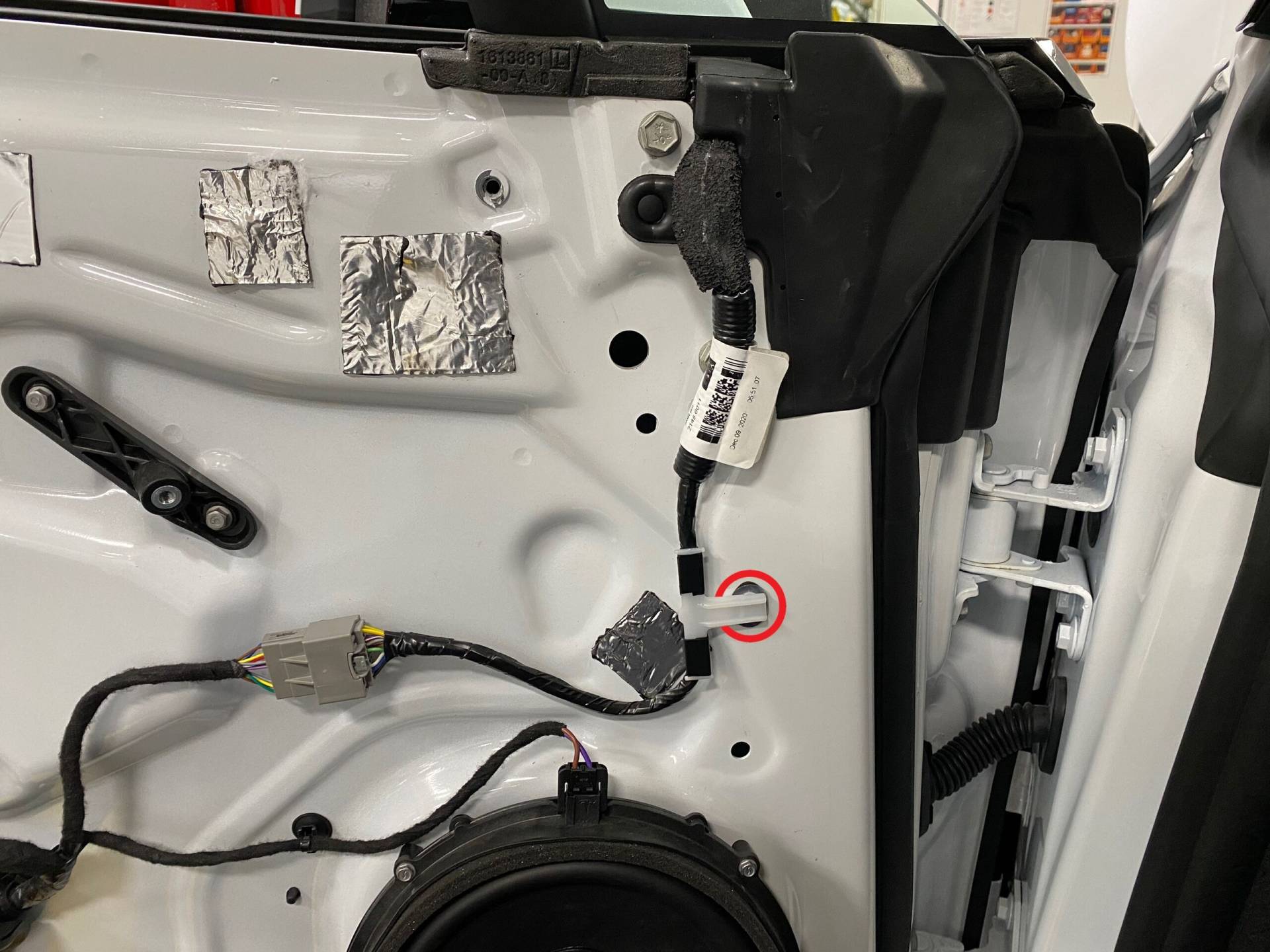

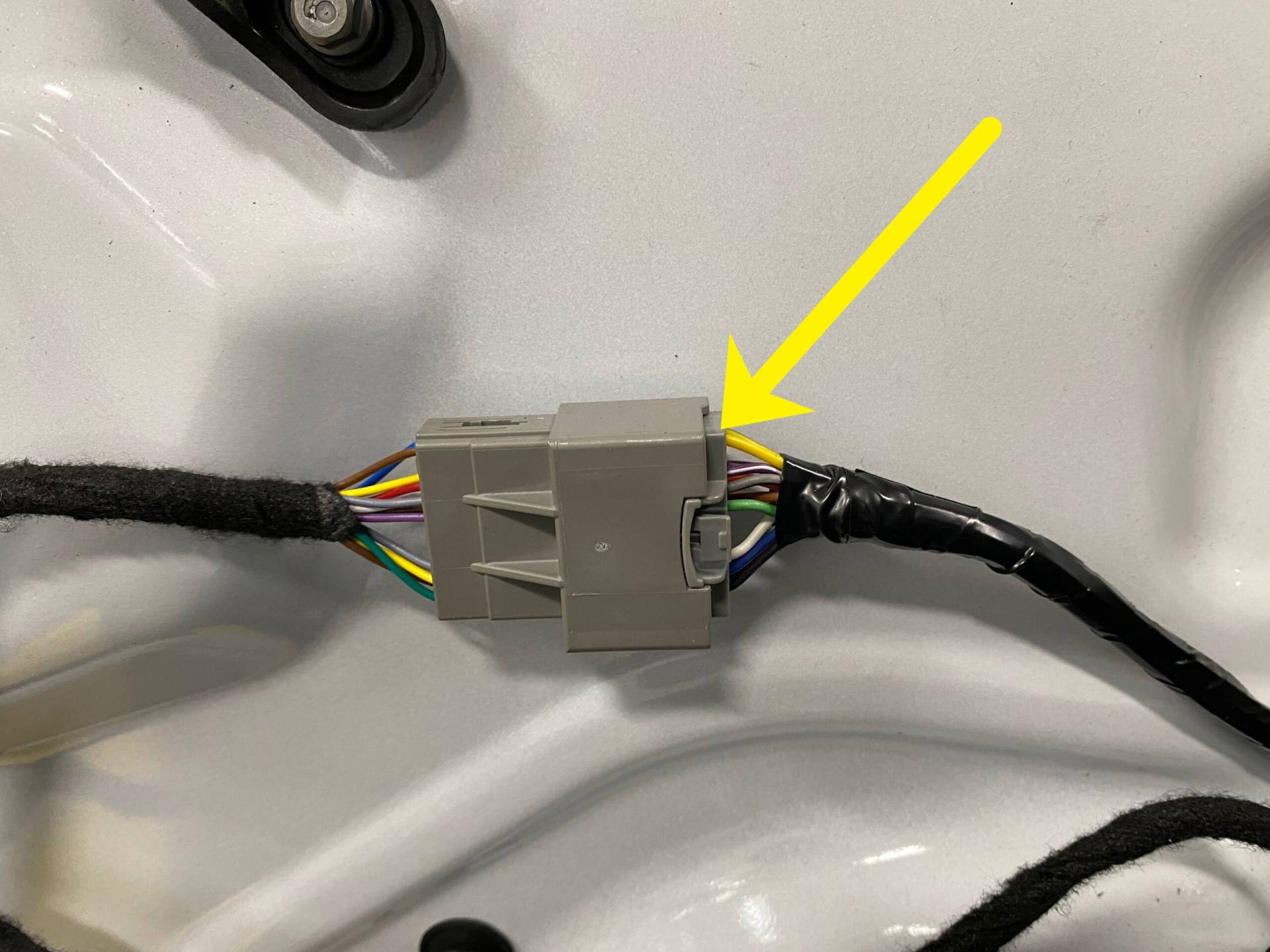

先断开后视镜总成电气连接器，再释放将线束固定到车门的卡子。插头电气锁止和线束机械固定是两处操作，不能靠拉线束一次扯开。拆卸前可做位置记录，便于复装时确认线束位于车门内侧且不进入玻璃运动路径。

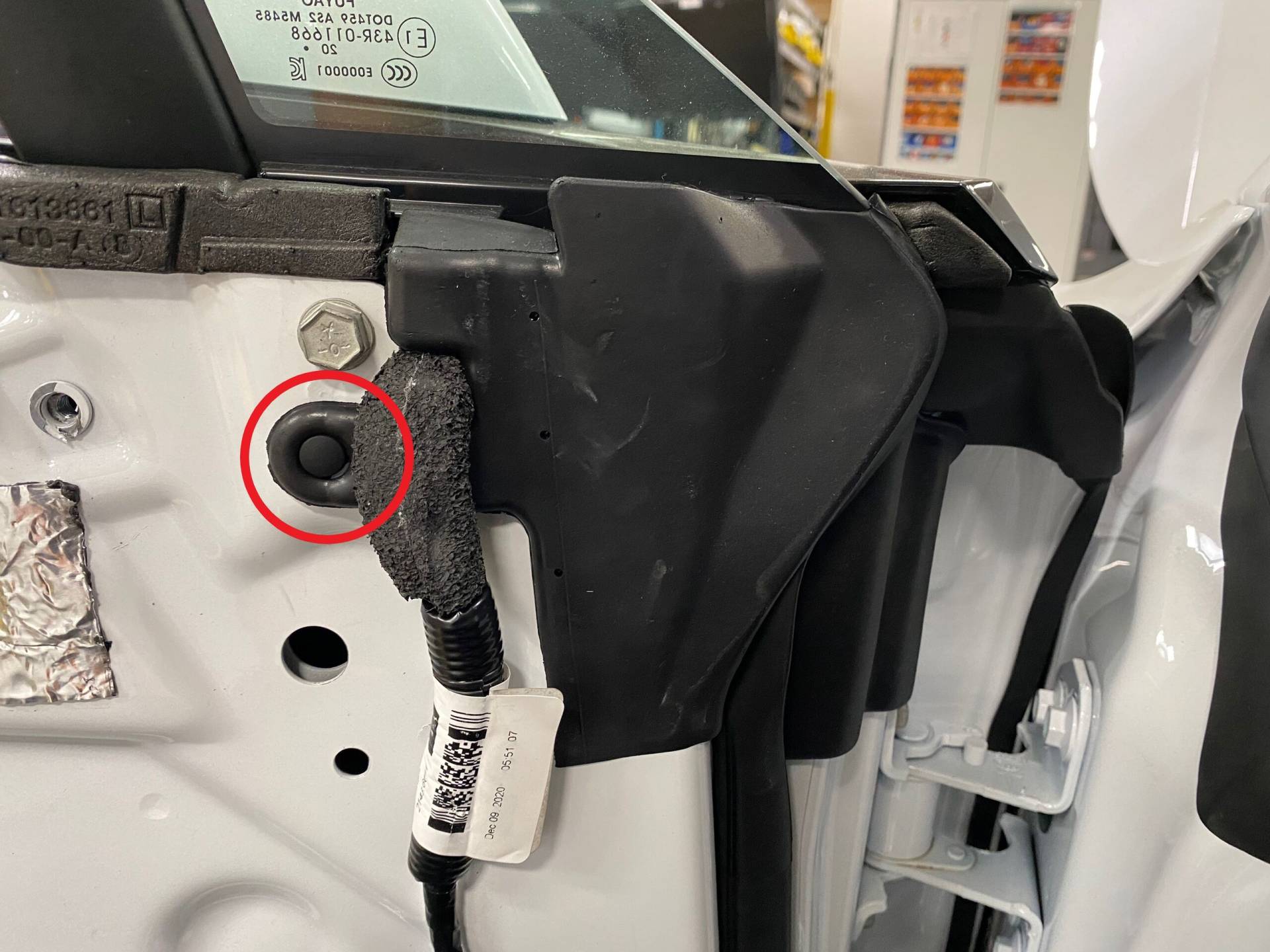

拆下门板翻片密封条上的树形头卡子，建立总成固定螺栓的访问空间。下图红圈是密封翻片的卡子位置，不是第四颗镜体固定螺栓。

拆三颗车门螺栓，总成垂直向上取出

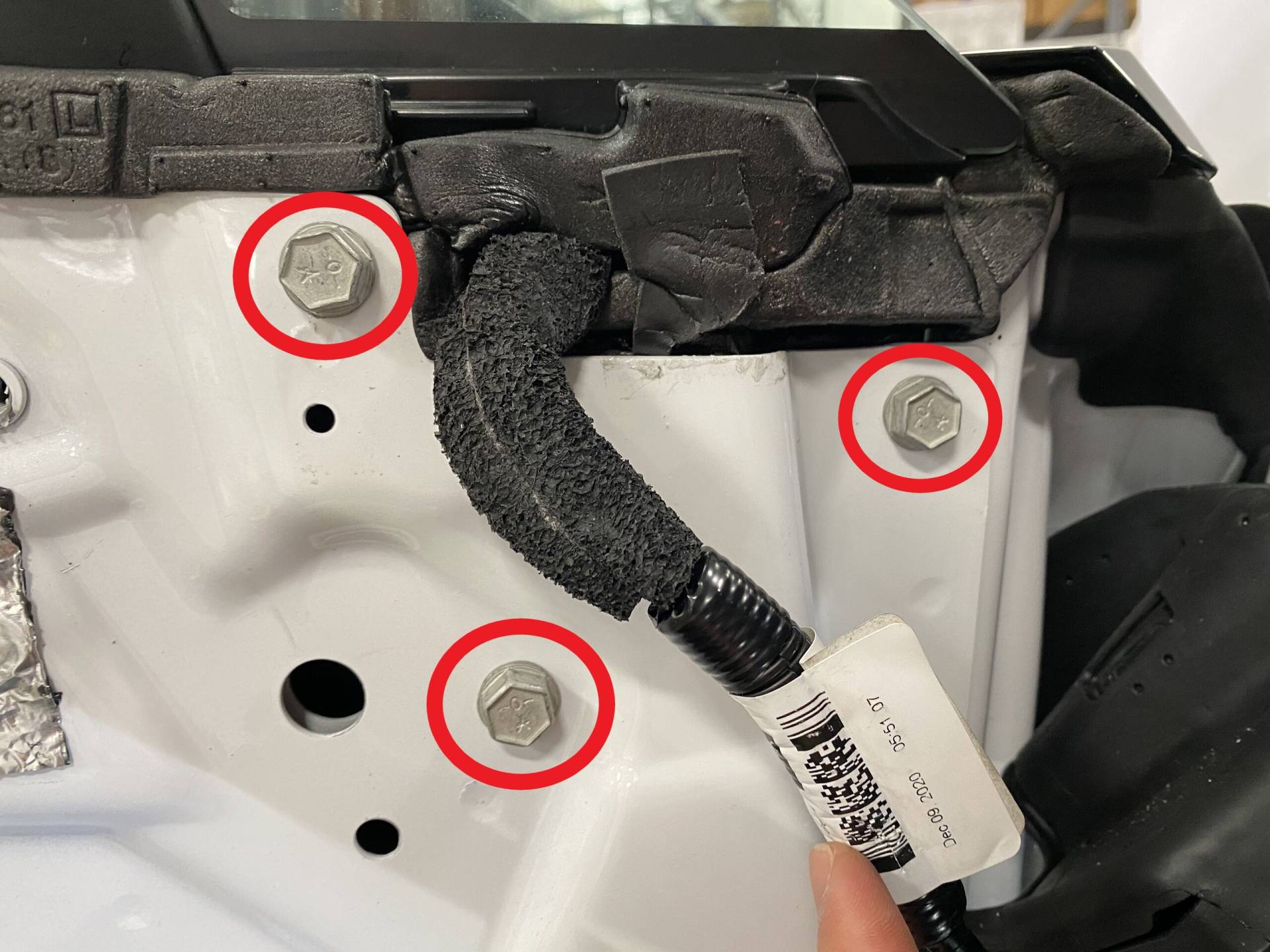

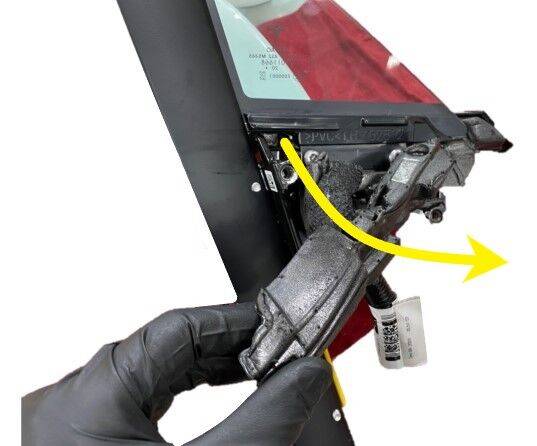

托住镜体，拆下将总成固定到车门的三颗螺栓。原厂列出12 mm或13 mm工具规格，按实际紧固件选择；复装扭矩为18 Nm。螺栓解除后，先从后视镜总成上取下泡沫密封条，再小心把总成垂直向上抬出车辆，保护玻璃和漆面。

侧围玻璃与导轨，两组各两颗T30

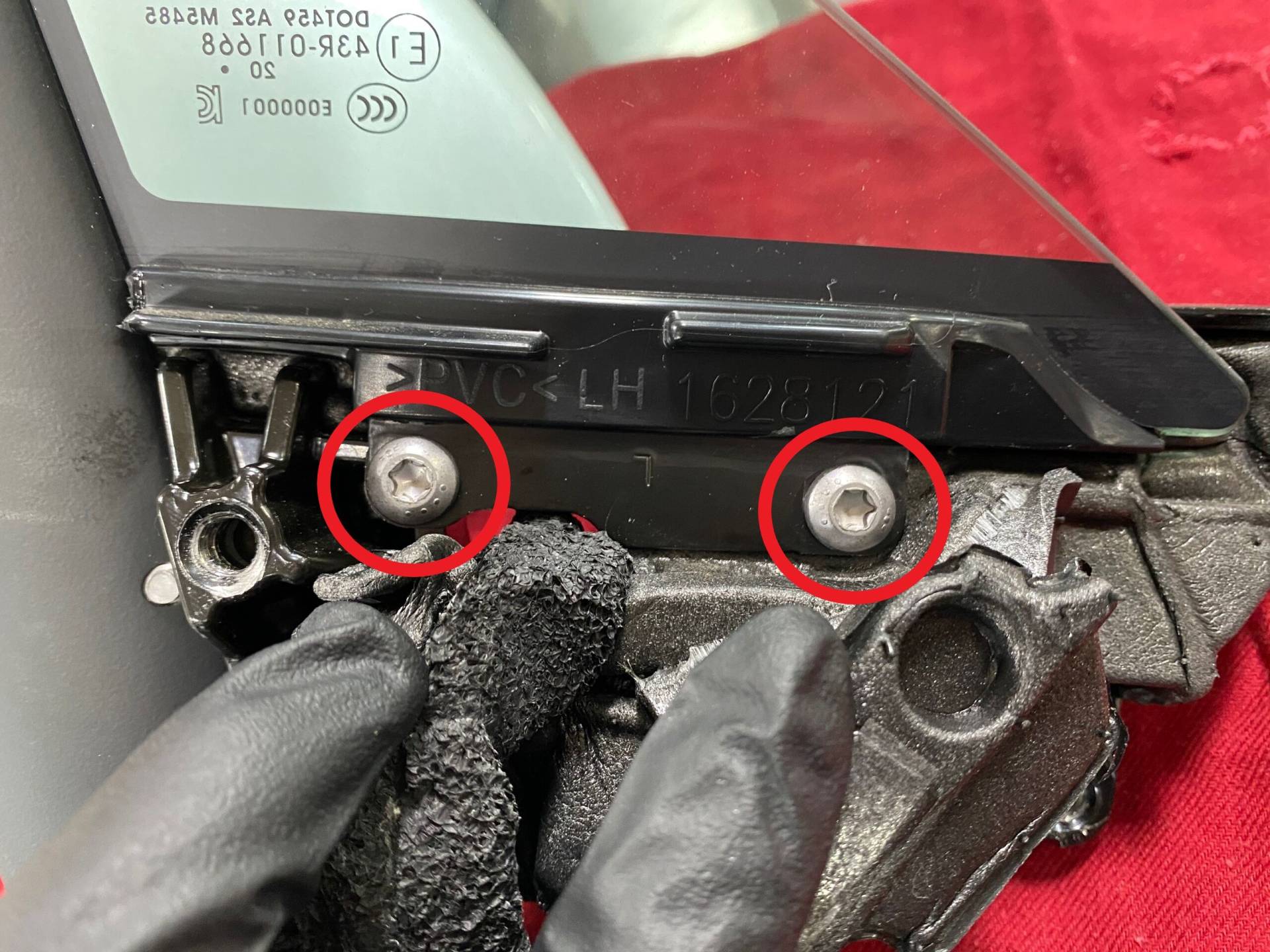

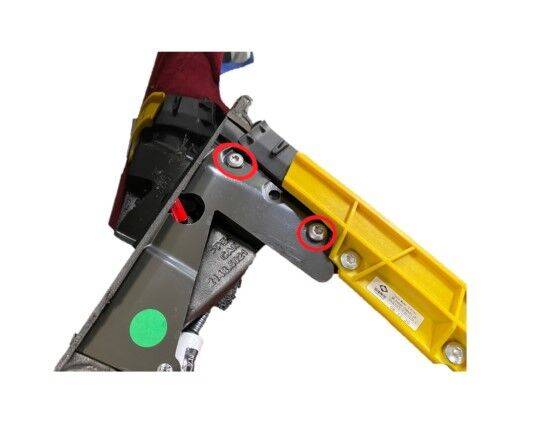

在稳定支撑的总成上，先拆后视镜总成与左前侧围玻璃之间两颗T30螺栓，再拆左前侧围玻璃导轨与镜体之间另外两颗T30螺栓，最后从镜体上取下左前侧围玻璃。两组复装均为6 Nm，但连接对象不同，应分别保管、对照位置。

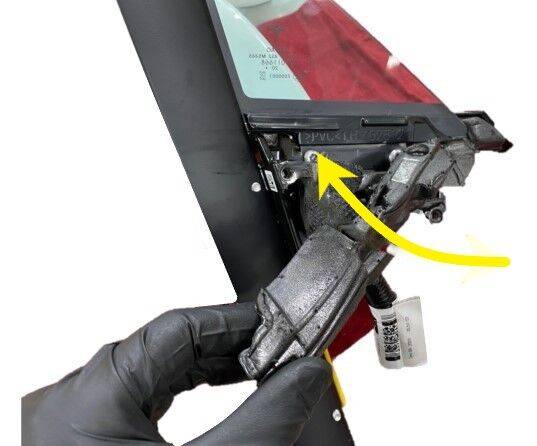

安装先固定后视镜总成与前侧围玻璃的两颗T30螺栓，6 Nm；再固定前侧围玻璃导轨与镜体之间两颗T30螺栓，同为6 Nm。支撑好玻璃及镜体，保持定位自然，不能用拧螺钉强行纠正配件或导轨偏斜。

先对齐导轨，再按编号固定到车门

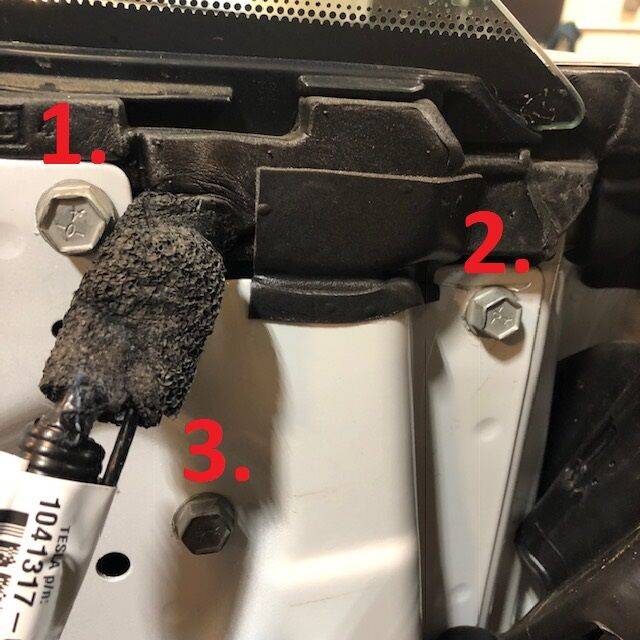

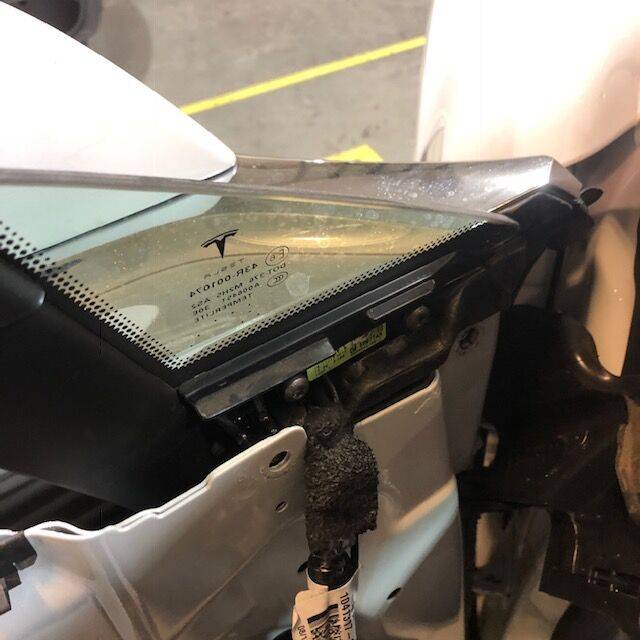

将导轨对准前部夹层侧玻璃，确认后视镜电气线束连接器处于车门内侧，再完成三颗车门固定螺栓。原厂特别提示紧固顺序错误可能带来NVH问题，下方编号图为1→2→3顺序，三颗均为18 Nm。若安装带垫圈的改装后视镜，使用原厂指定12 mm紧固件1128096-00-B；此条件不能扩大为所有镜体统一换成该零件。

按主程序顺序恢复泡沫密封条，再将树形头卡子装回门板密封翻片固定处，连接后视镜电气接口，最后把线束夹重新固定到车门。泡沫密封条要正确就位，不能靠压紧外部饰板补偿漏装或卷边。

密封条、饰板恢复后，完成软件与车窗检查

按原厂顺序装回内侧密封条、外侧密封条、左前门饰板、装饰件，最后装左后视镜盖。门饰板关联程序要求复装后重新安装车辆固件；按固件程序连接低压维护电源，不要断开低压电池，保持供电及连接稳定，按屏幕完成重装并确认结果，再按维护电源程序安全拆除。镜盖五锁片接合后，检查内侧周缘无间隙。

内侧密封条关联程序还要求检查车门装饰件与仪表板装饰的间隙，校准车窗并确认运行无异常噪声。按照车窗校准资料坐入驾驶位并关闭车门，启用维护模式、解锁车辆网关，再进入Controls > Service Mode > Closures > Windows，按各窗Calibrate执行。网关程序要求钥匙放在手机底座，同时保持制动踏板和右转向信号灯按钮10秒，看到GTW UNLOCKED后继续；退出车辆并关门会重新锁定网关，应留意其状态。

车窗校准期间防夹检测禁用。清空玻璃运动范围，避免手指、工具、衣物或其他物体进入。待所选车窗上下运行完成后退出维护模式，按适用要求确认正常升降、密封及无异常噪声。

完工检查建议

• 两组T30各两颗，均6 Nm；车门三颗螺栓依原厂编号顺序完成18 Nm，改装镜体紧固件条件核对清楚。
• 侧围玻璃及导轨定位正确，泡沫密封条、翻片树形卡子、接口和线束夹恢复，线束不干涉玻璃。
• 内外密封条重叠位置正确，门饰板四颗6 Nm及其卡子、拉索和接口恢复，镜盖内侧周缘无间隙。
• 检查镜面调节及车辆具备的折叠等功能；车窗校准完成、无异常噪声。若出现松动、风噪、间隙异常或故障提示，先回查定位、紧固顺序、密封和接口，再按对应诊断处理。

原厂资料及关联程序

车型与位置：2021+ Model S，左前门后视镜总成及相连前侧围玻璃。实际核对日期：2026年10月29日。

• 中文原厂程序：后视镜总成 - 左侧（拆卸和更换）。
• 英文原厂程序：Door Mirror Assembly - LH (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-0E7EF580-7C6C-49A3-8025-F51DC184306B。

以下资料用于核对必要前置及复装范围：

• 无檐罩 - 后视镜 - 左侧（拆卸和更换）：主程序第一项前置及最后恢复，外缘释放五锁片与内侧间隙；英文资料。
• 装饰 - 饰板 - 前车门 - 左侧（拆卸和更换）：门饰板装饰件七卡子、挂钩及接口；英文资料。
• 板件 - 车门饰板 - 前部 - 左侧（拆卸和更换）：门饰板访问、四颗6 Nm及复装固件要求；英文资料。
• 密封件 - 外侧密封条 - 前车门 - 左侧（拆卸和更换）：玻璃降低、后端滚出及P80 Emulsion恢复；英文资料。
• 密封件 - 内侧密封条 - 前车门 - 左侧（拆卸和更换）：逐段释放、重叠位置、间隙和车窗校准；英文资料。
• 车窗升降器（重新校准）：内密封条复装的必要校准，防夹检测禁用；英文资料。
• 网关（解锁）：校准前启用网关，核对解锁及重新锁定条件；英文资料。
• 维护模式（启用和禁用）：软件复装及车窗校准的维护模式进入、退出；英文资料。
• 固件重新安装 - 触摸屏：门饰板复装的固件重装与结果确认；英文资料。
• 低压维护设备（连接和断开）：固件重装稳定供电及维护电源安全连接、拆除；英文资料。

主程序负责镜体、侧围玻璃及导轨的连接关系；门饰件、密封条和软件恢复须结合关联程序完成。配图来自Tesla原厂维修手册。实车紧固件、玻璃或线束布局不符时，先确认适用配置及零件，再继续拆装。
