汽车无刷燃油泵诊断培训：三相驱动与供油故障分流

车辆难起动、负载无力，诊断仪又提示供油异常，是否可以直接更换燃油泵？遇到无刷泵，先要弄清楚发动机控制系统提出了什么请求、泵控制模块输出了什么，以及油路实际得到了什么。本文从现有燃油供给培训目录延伸选题，用公开技术资料与原创示意图整理这一诊断思路。

适用范围：先确认电机类型与控制架构

本文为跨品牌系统原理培训，针对经车辆电路图确认、由控制模块驱动三相无刷电机的燃油泵。不同车辆可能使用有刷泵、不同接口或集成式控制结构，不能仅凭插头数量判定。本文不对应某一车型的端子定义，也不提供通用压力、频率、电流或占空比限值。

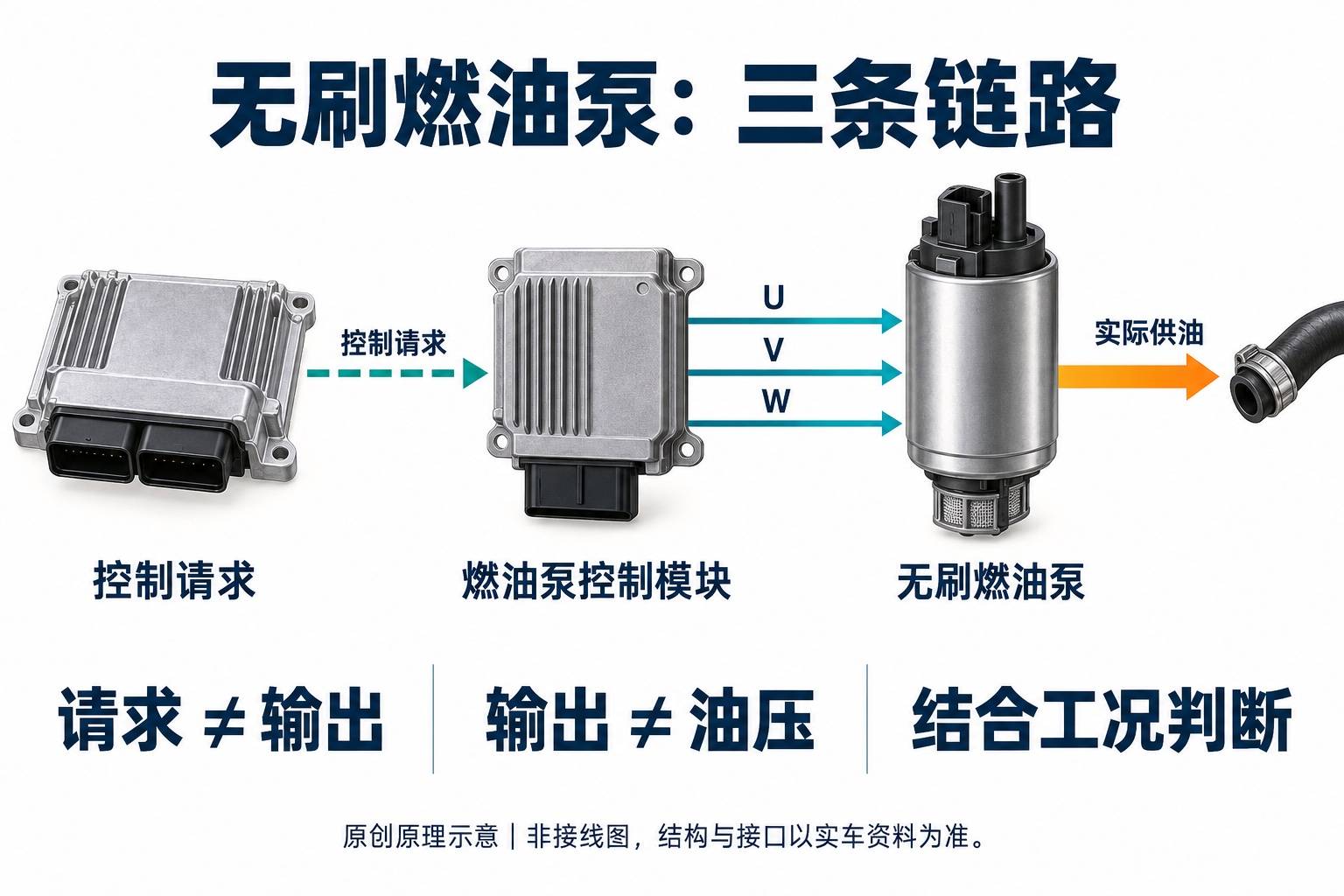

公开资料确认的事实：Snap-on介绍的无刷燃油泵采用固定线圈、旋转磁体，由控制模块对三组线圈进行电子换相，示例输出标为FPU、FPV、FPW。图中U、V、W仅表达三相关系。Motorservice说明燃油泵控制器故障可能造成供油异常，但传感器、线束、继电器、滤清器、油量和泵本体也应纳入排查。

理解三条链路，避免把一种信号当成全部证据

以下属于基于系统原理的维修解读。第一条是请求链路：控制系统是否允许供油、要求泵做什么；第二条是能量链路：控制模块取得供电并驱动电机；第三条是液压链路：电机带动泵后，燃油能否按需求送达。三者相互联系，但任何单点结果都不能代替另外两条。

例如，数据流显示“请求增加”，不等于泵端驱动已正常输出；捕捉到相线切换，也不等于已经获得合格供油。控制请求的接口和编码、驱动输出的波形以及反馈数据的含义，都要从本车资料分别确认。报告中应写清测量的是请求线、模块电源还是电机相线，避免笼统写“油泵有信号”。

无刷结构没有传统电刷和换向器，因此不能直接套用有刷泵的“数换向片峰谷、换算一圈转速”方法。输入侧总电流与单根相线电流也不是同一测量对象。屏幕上有规则的脉冲，首先说明采到了某种变化；是否异常，需要结合测点、工况、控制策略和对应参考资料判断。

工具和安全条件先落实

准备对应VIN的电路图与诊断流程、适配诊断仪、合适的电流钳和汽车测量设备。需要油压或供油能力测试时，应使用厂家规定的接头和测试装置。接线前确认仪器量程、探头隔离能力及接地方式；不能把电机相线当作普通车身搭铁点，也不能任意改变仪器保护接地。

燃油系统作业应由具备资质的专业人员完成。工位须满足通风、防火、防静电与个人防护要求，车辆固定并防止意外起动。Motorservice特别提示，部分车辆开驾驶员车门就可能预供油，点火关闭不代表泵已失能。打开油路或拆换电气部件前，必须按本车程序停用唤醒、隔离电源、泄压并确认状态。不得向U/V/W相线直接跨接蓄电池，不得让泵无油试转。

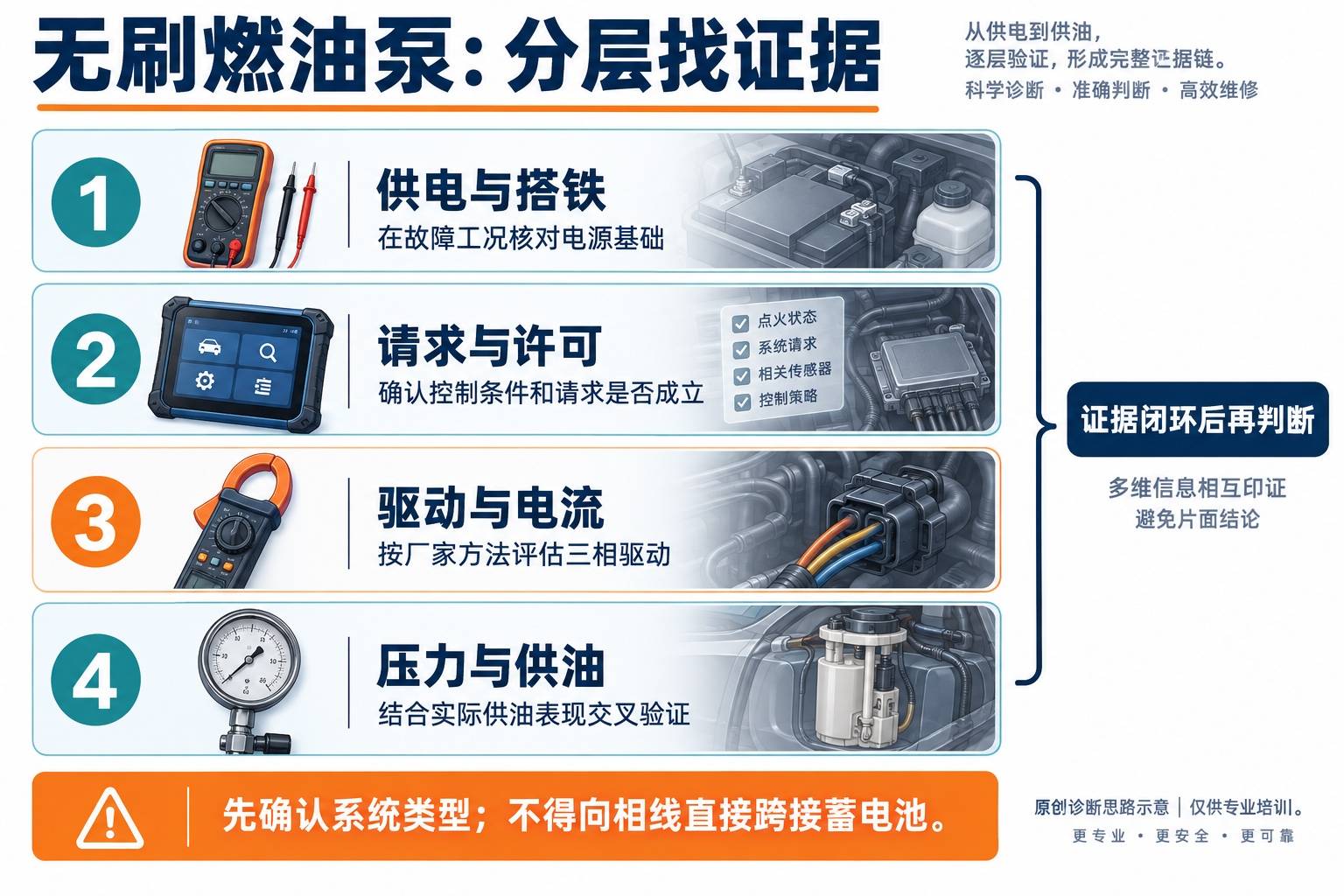

诊断分流：每一步都留下可复核的证据

1. 建立故障工况。保存故障码、环境数据和客户描述，记录冷车或热车、油量、发动机负载及症状出现条件。需要实车核实的内容包括系统类型、模块供电路径、请求接口和允许的执行器测试条件；先查清这些，再选择测点。
2. 核对供电与搭铁。在允许的故障复现工况下按厂家方法测量，关注供电、连接点及搭铁回路是否满足要求。空载电压存在不能证明带载能力正常。发现基础电源异常，先沿已确认的回路定位，不能据此判定泵电机损坏。
3. 核对请求与许可。查看模块通信、供油请求及相关许可状态。若没有有效请求，需追查上游条件、信息传递或诊断测试前提；若请求有效但无驱动，仍要排除模块供电、线路及保护状态。故障码描述只是排查入口。
4. 交叉检查驱动和供油。按本车引导采集允许测点的电流或驱动信号，与相同工况的压力、供油表现一起记录。驱动异常时分清测量问题、线路问题和控制保护；驱动存在但供油不足时，继续评估油量、油路限制和泵的实际输送能力。

一个课堂案例：负载无力时怎样写结论

假设车辆怠速正常，负载增加时供油表现下降。若只记录一张相线波形，就写“油泵正常”，证据是不完整的。更合适的练习是同步记录请求、模块供电、选定测点电流和实际压力，并注明是否在同一次故障过程中取得。这个案例只训练记录方式，不给出预设坏件。

如果请求增加而供电同步下降，先解释电源侧变化；如果请求和电源条件成立、驱动也存在，而供油仍不足，则需要补足液压侧证据。两种情况都不能仅凭这一组合直接下换件结论。一次未复现故障的测试，只能证明当时条件下未观察到异常。

维修后的复核与肖师傅培训提示

确需更换模块时，依据VIN、当前零件目录和厂家流程确认适配及初始化要求。Motorservice说明控制器特性与车辆发动机及车型相关，部分车辆需要学习匹配；外壳和插头相同并不足以确认可互换。本文不把某个供应商示例中的版本规则推广到所有车辆。

完成维修后，按厂家规定恢复连接与防护，检查泄漏和故障存储，再在可安全执行的原故障工况下复测。验收记录应包含维修前后请求、供电、测点及供油结果。肖师傅培训提示：让学员解释每条证据支持了什么、还不能排除什么；判断依据写清楚，比单独贴一张波形更有价值。

资料来源

公开技术依据：Snap-on：Brushless Fuel Pump技术参考，核对无刷泵结构及三相驱动；Motorservice：Control units for fuel pumps，核对故障排查边界、唤醒风险及模块适配要求。核对日期：2026年9月28日。正文为中文原创归纳与维修解读，两图均为原创教学示意，不转载课件页面或厂家原图。
