奔驰S级W222本篇聚焦“驾驶辅助系统”，保留功能说明、系统框图、部件位置与必要的代表性部件页面。雷达、摄像头和驻车传感器受安装、环境限制与校准状态影响。

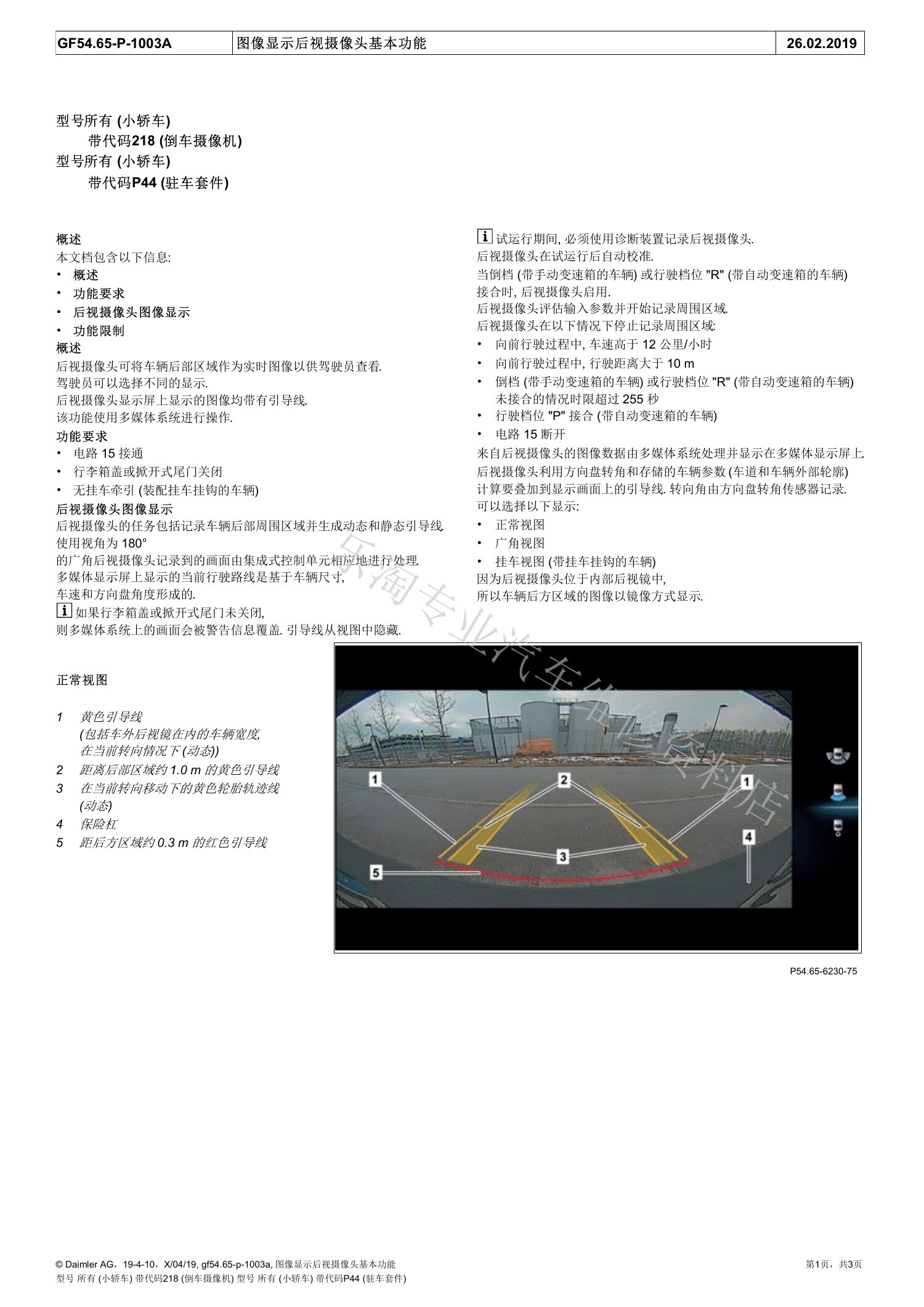

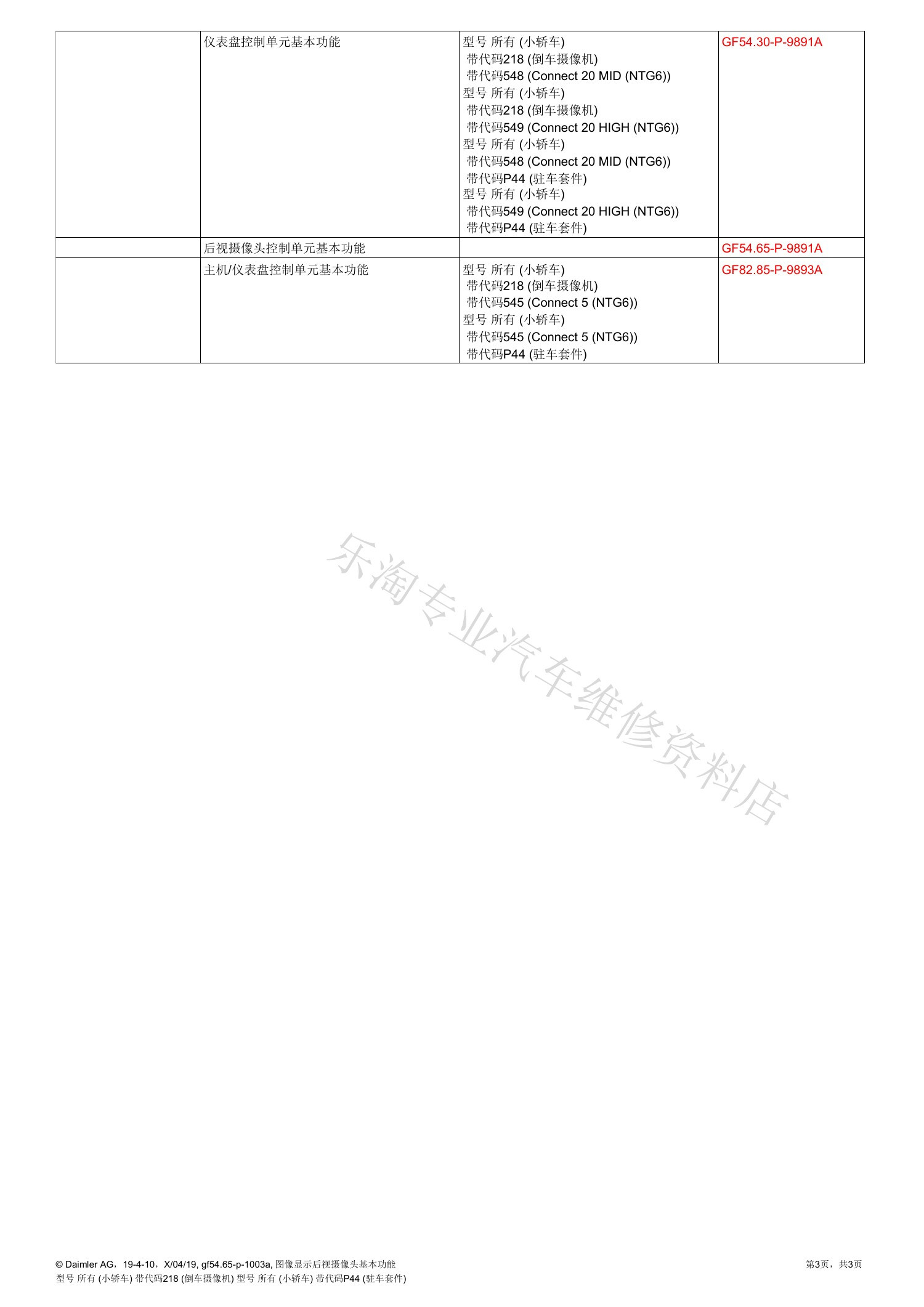

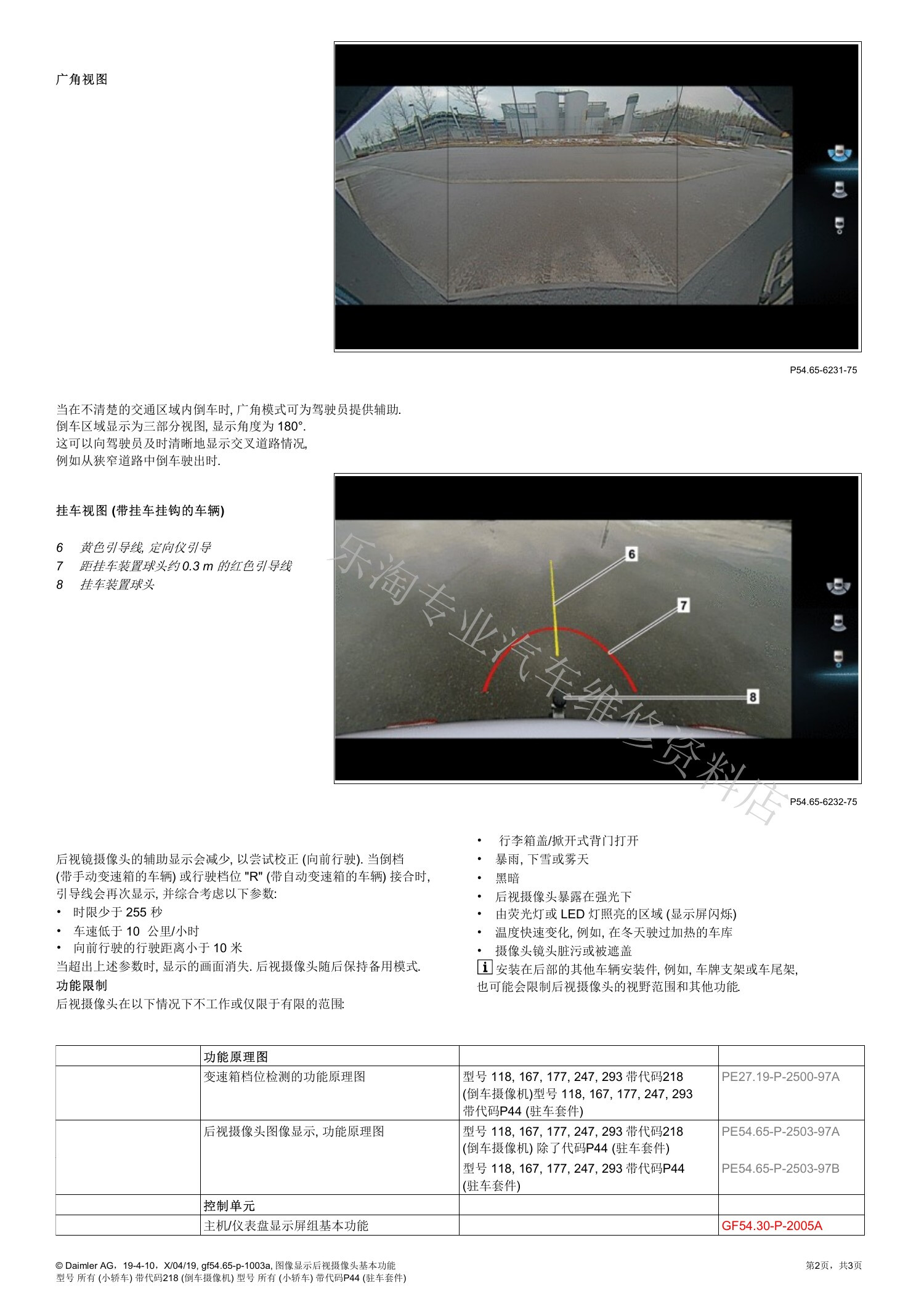

一、驻车 图像显示后摄像头-基本功能
以下页面对应“驻车 图像显示后摄像头-基本功能”，请结合页内适用车型、生产日期和装备代码阅读。

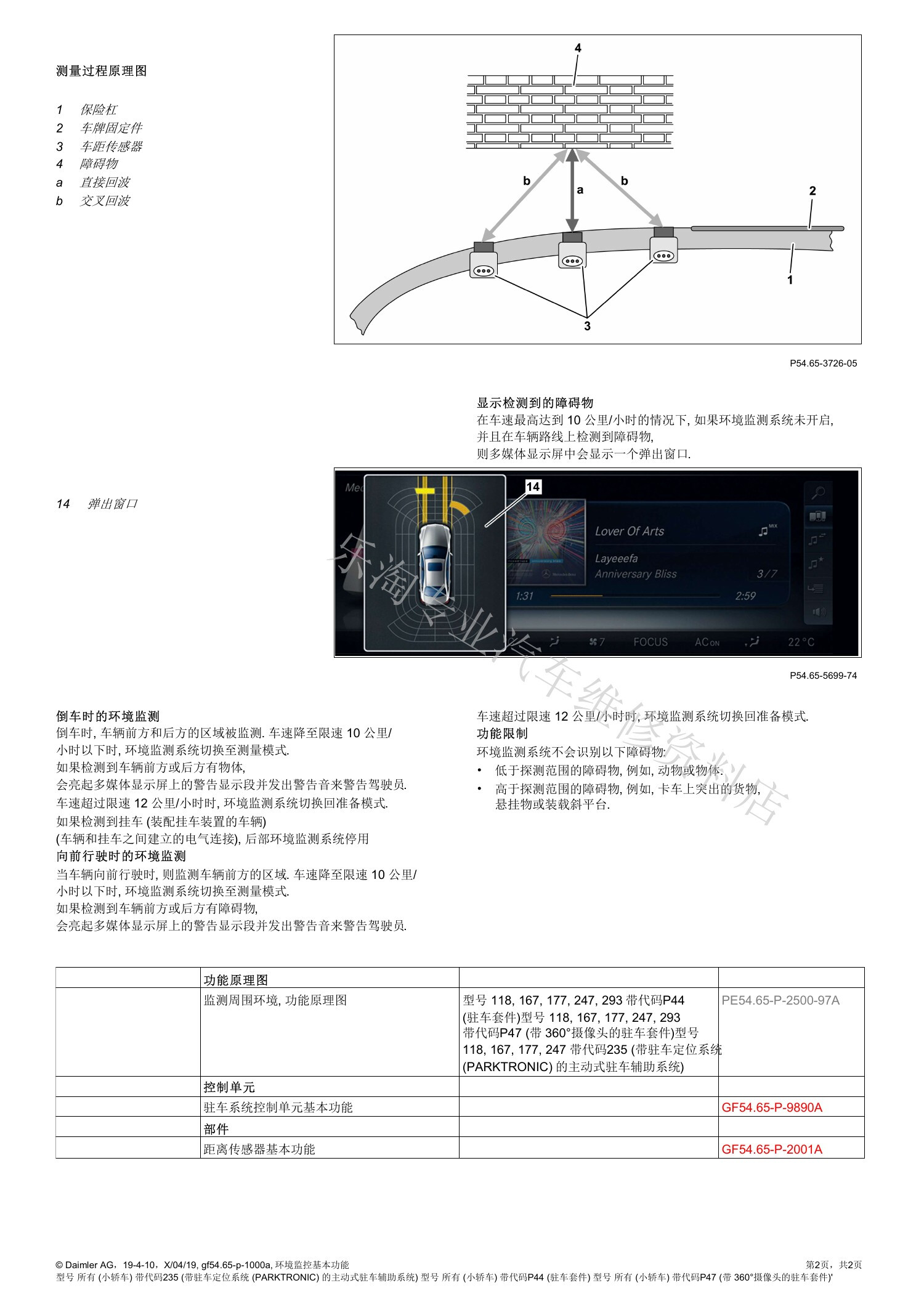

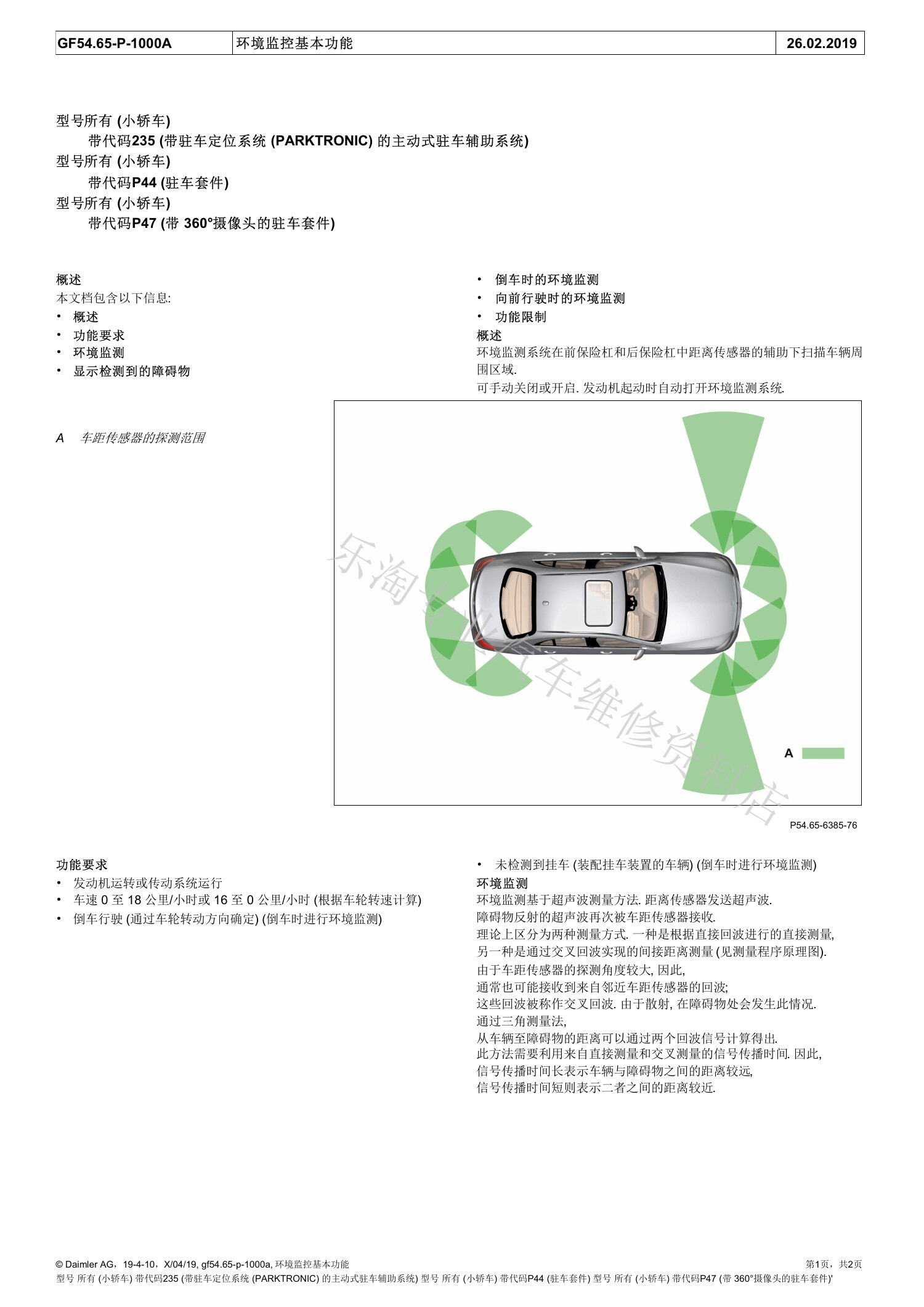

二、驻车 环境监控-基本功能
以下页面对应“驻车 环境监控-基本功能”，请结合页内适用车型、生产日期和装备代码阅读。

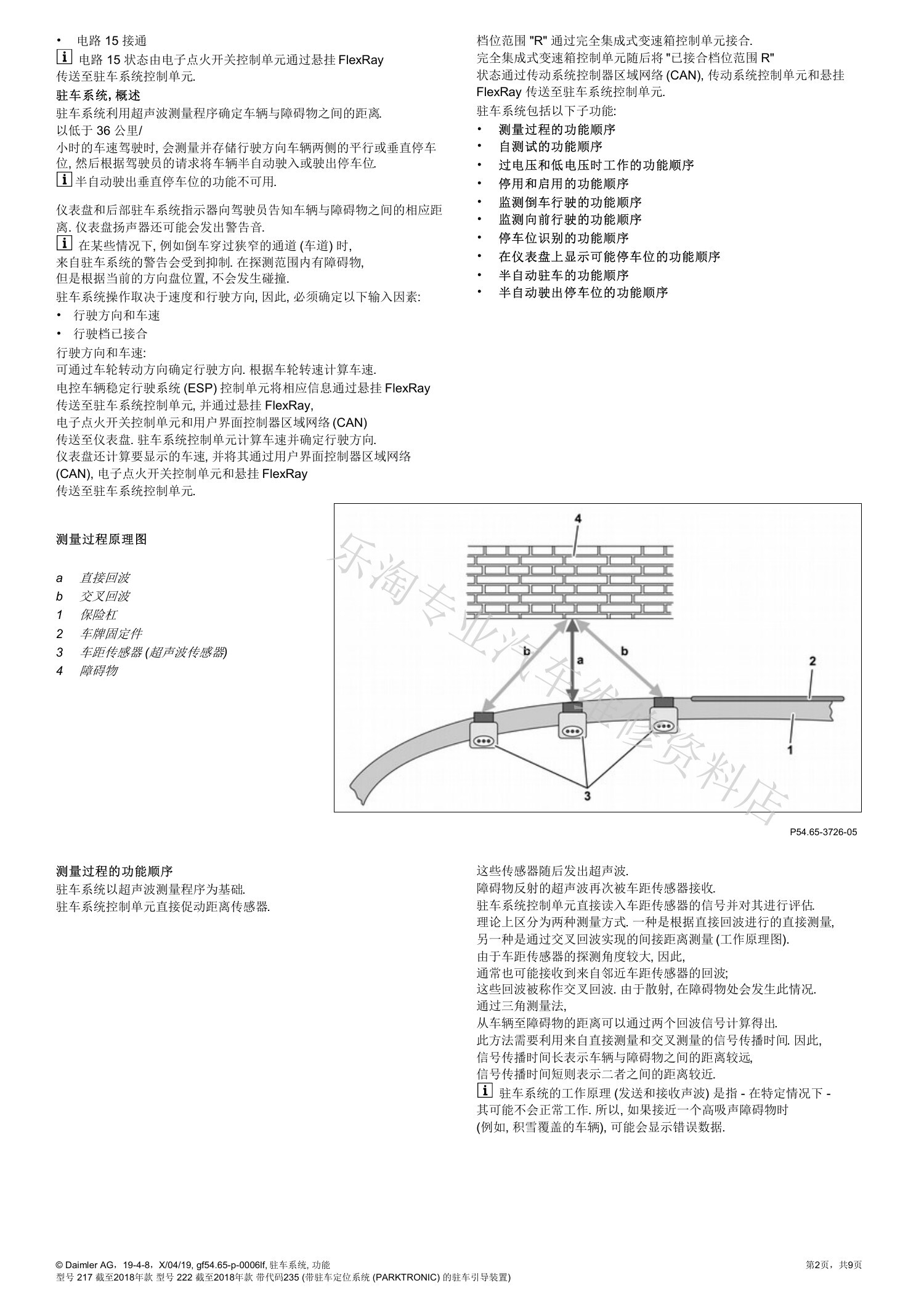

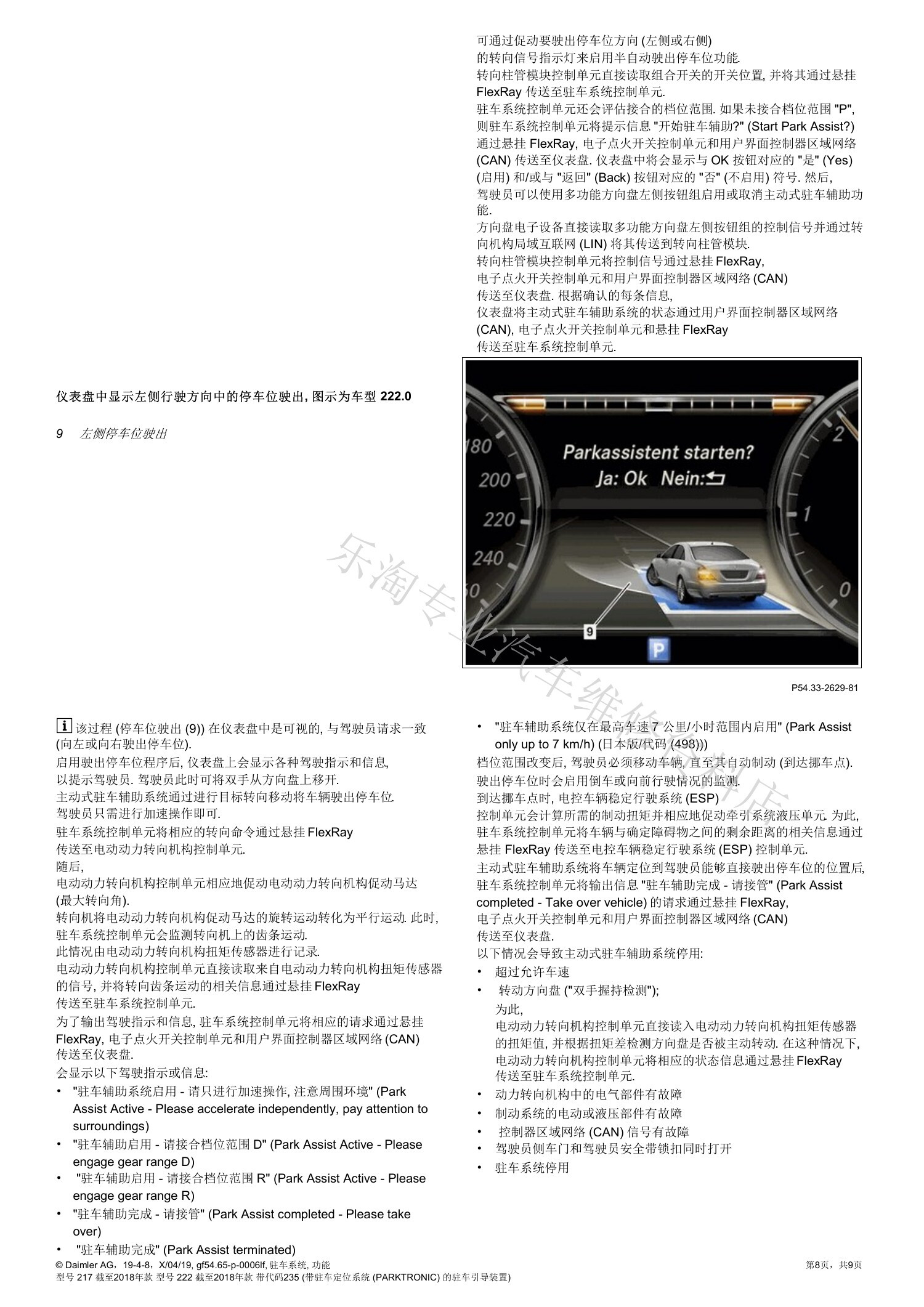

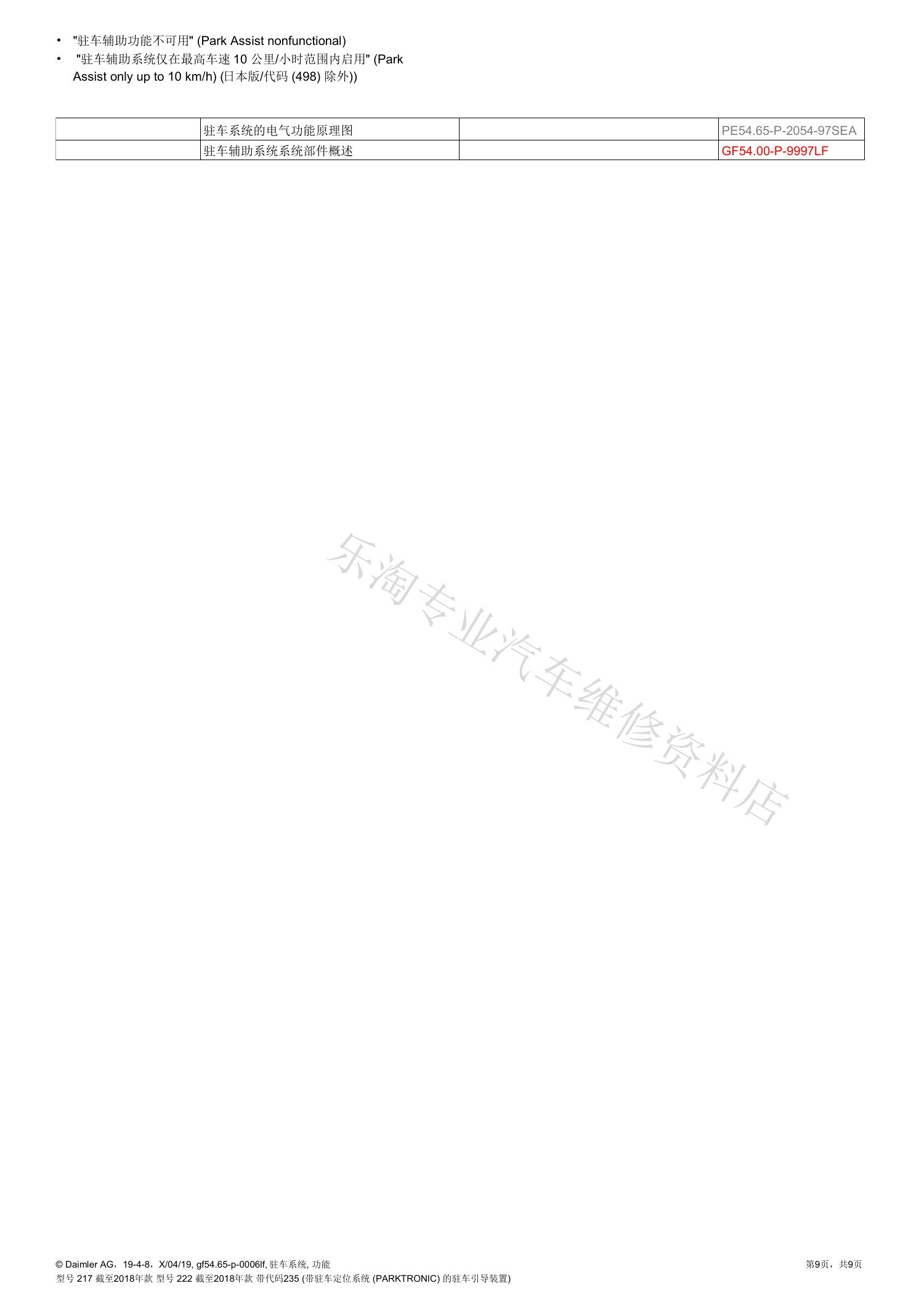

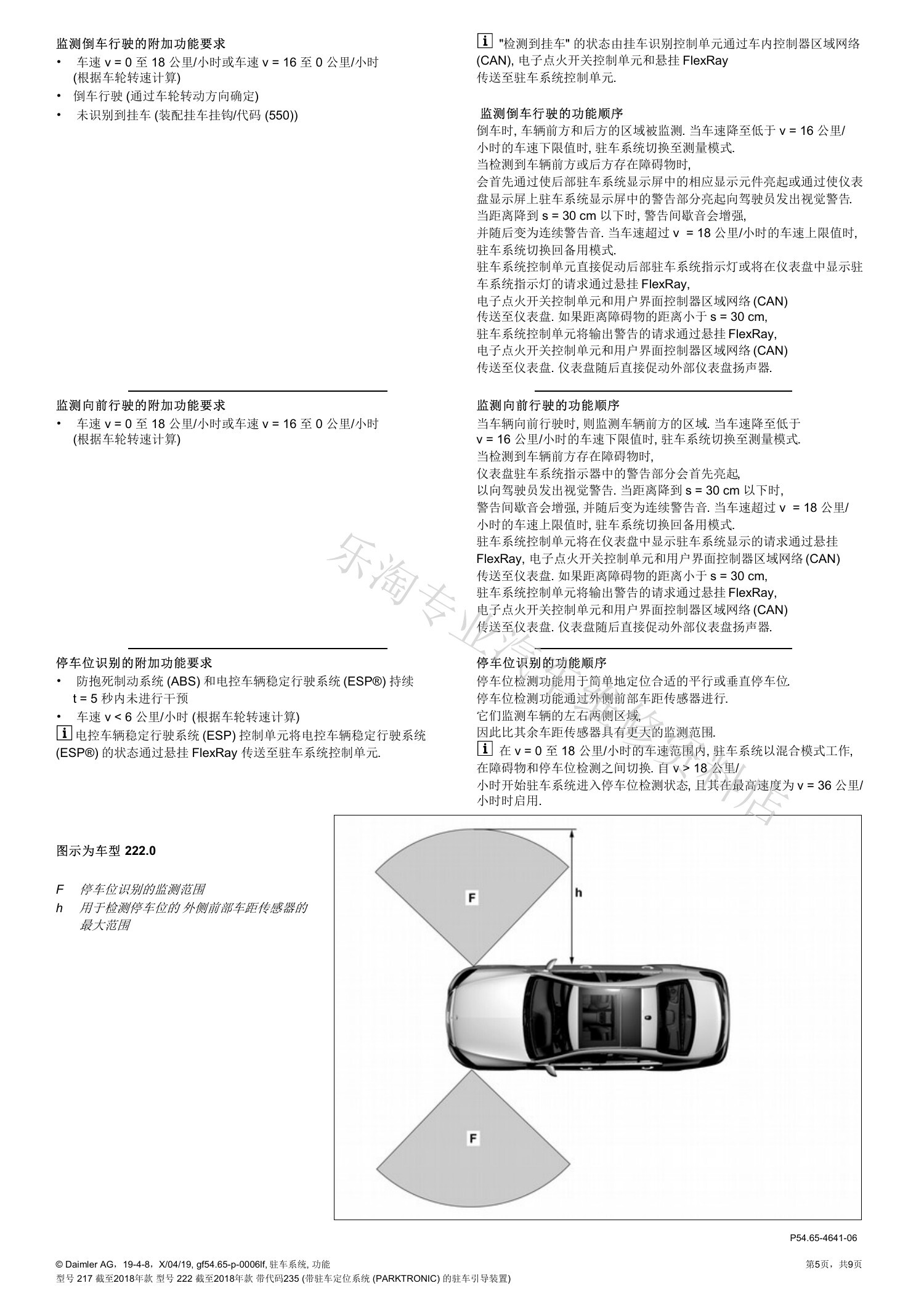

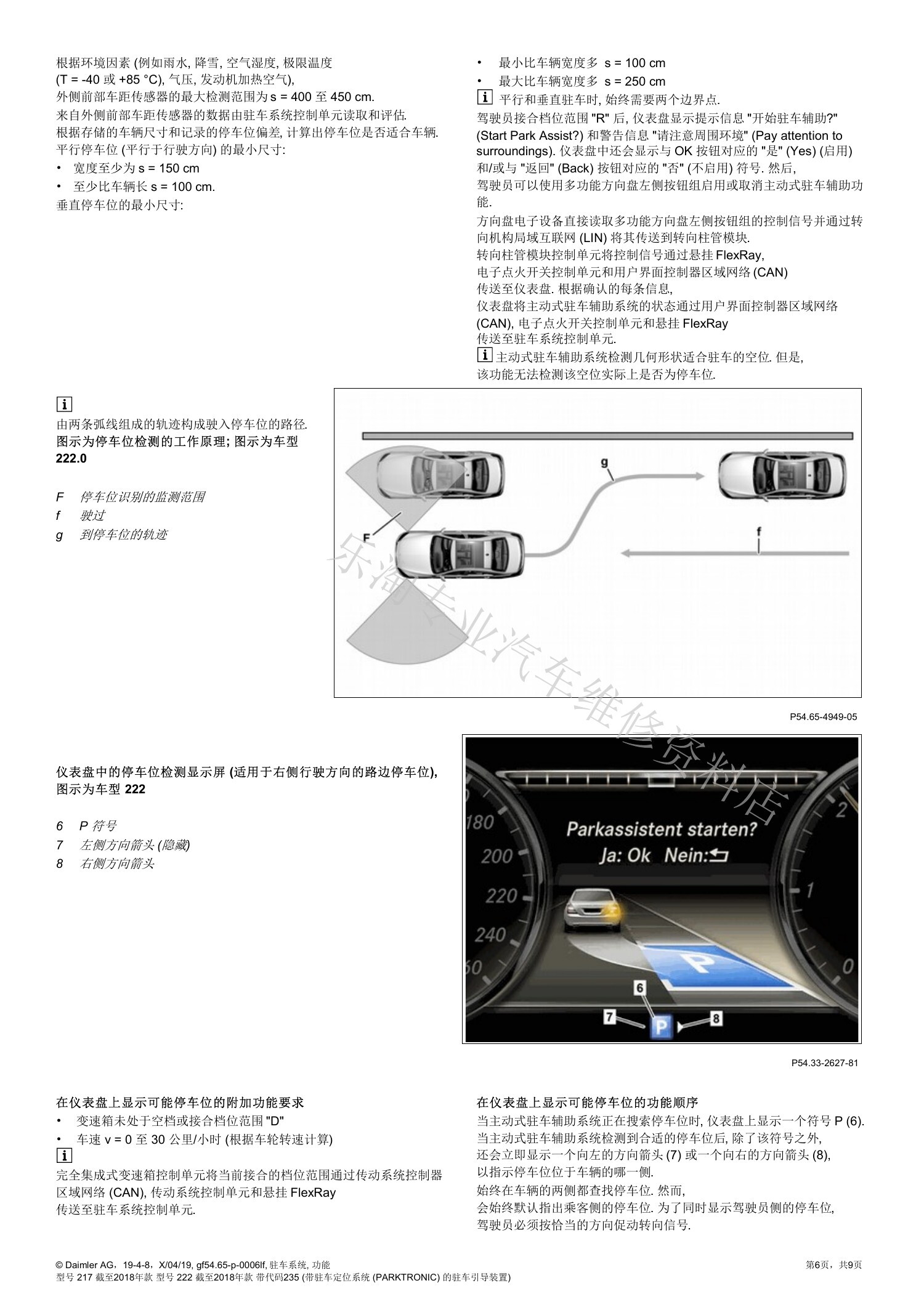

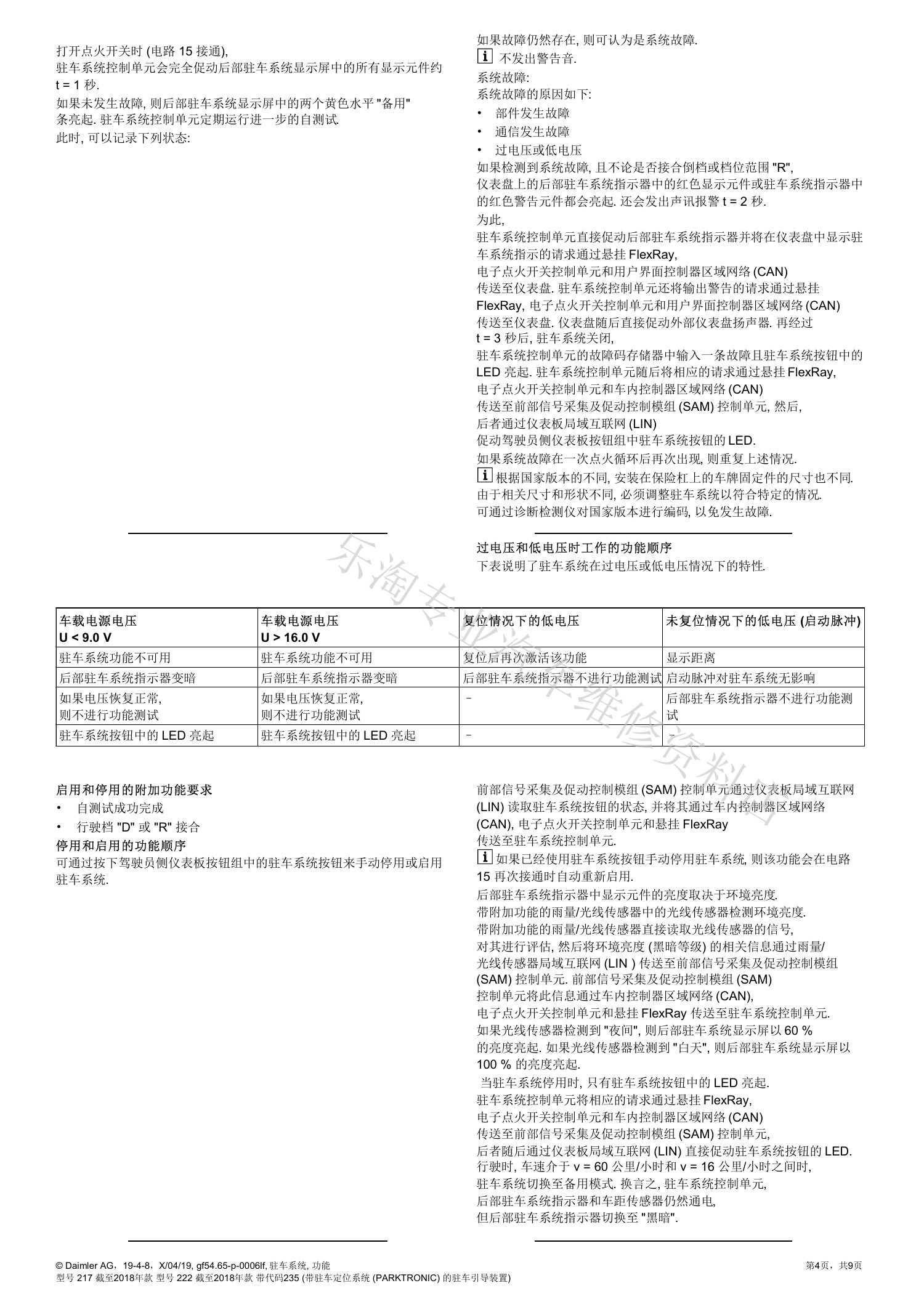

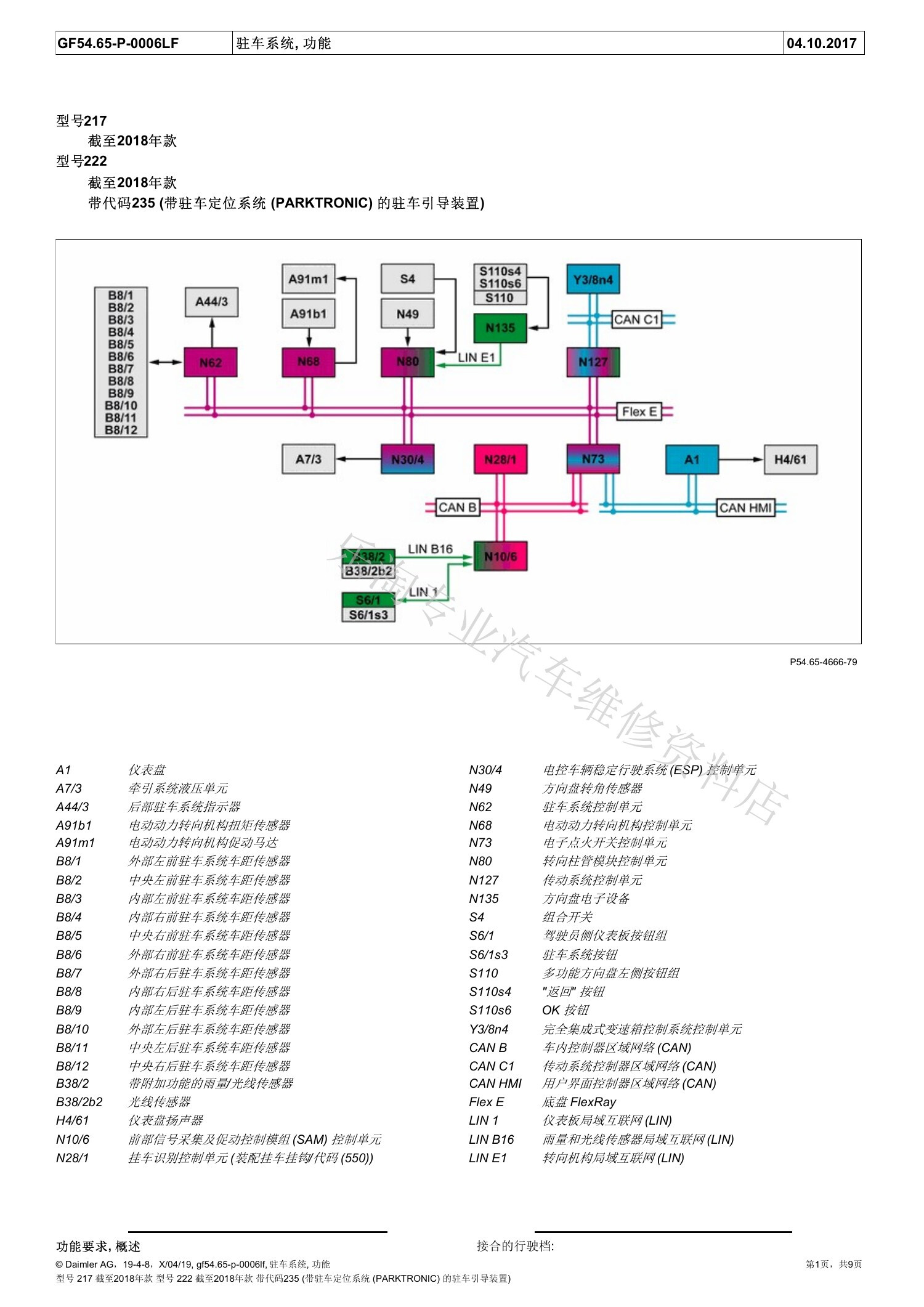

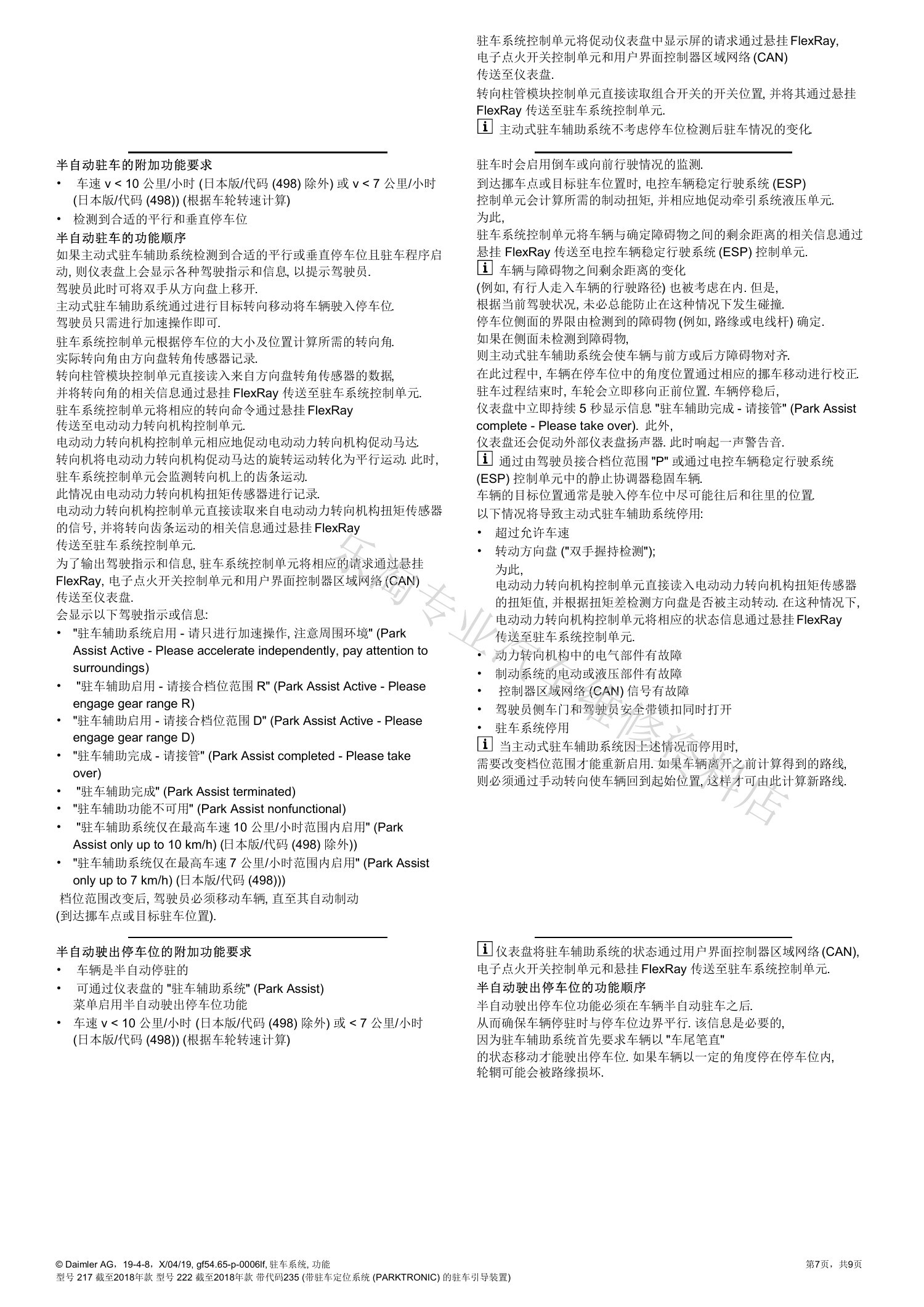

三、驻车系统-功能
以下页面对应“驻车系统-功能”，请结合页内适用车型、生产日期和装备代码阅读。

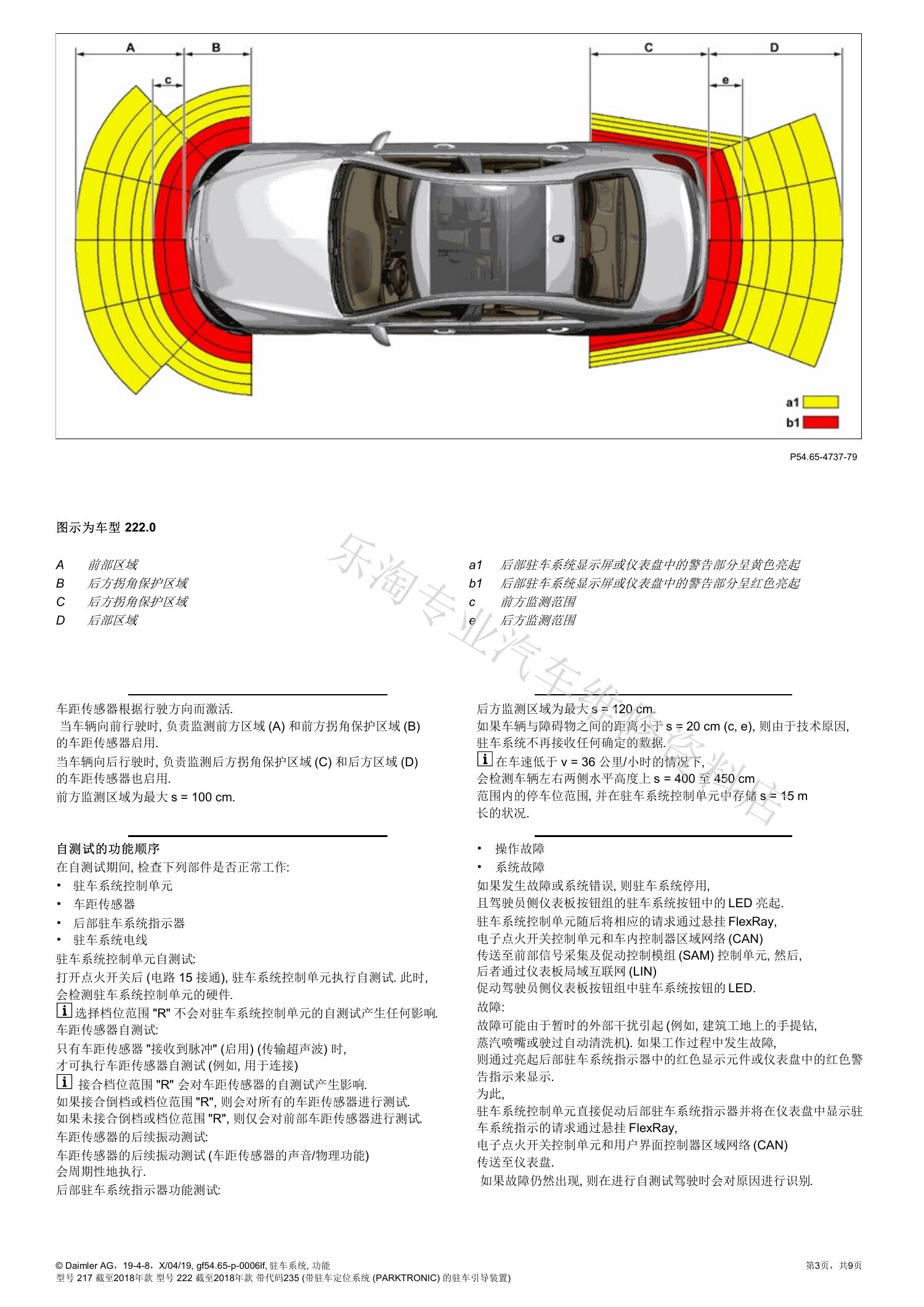

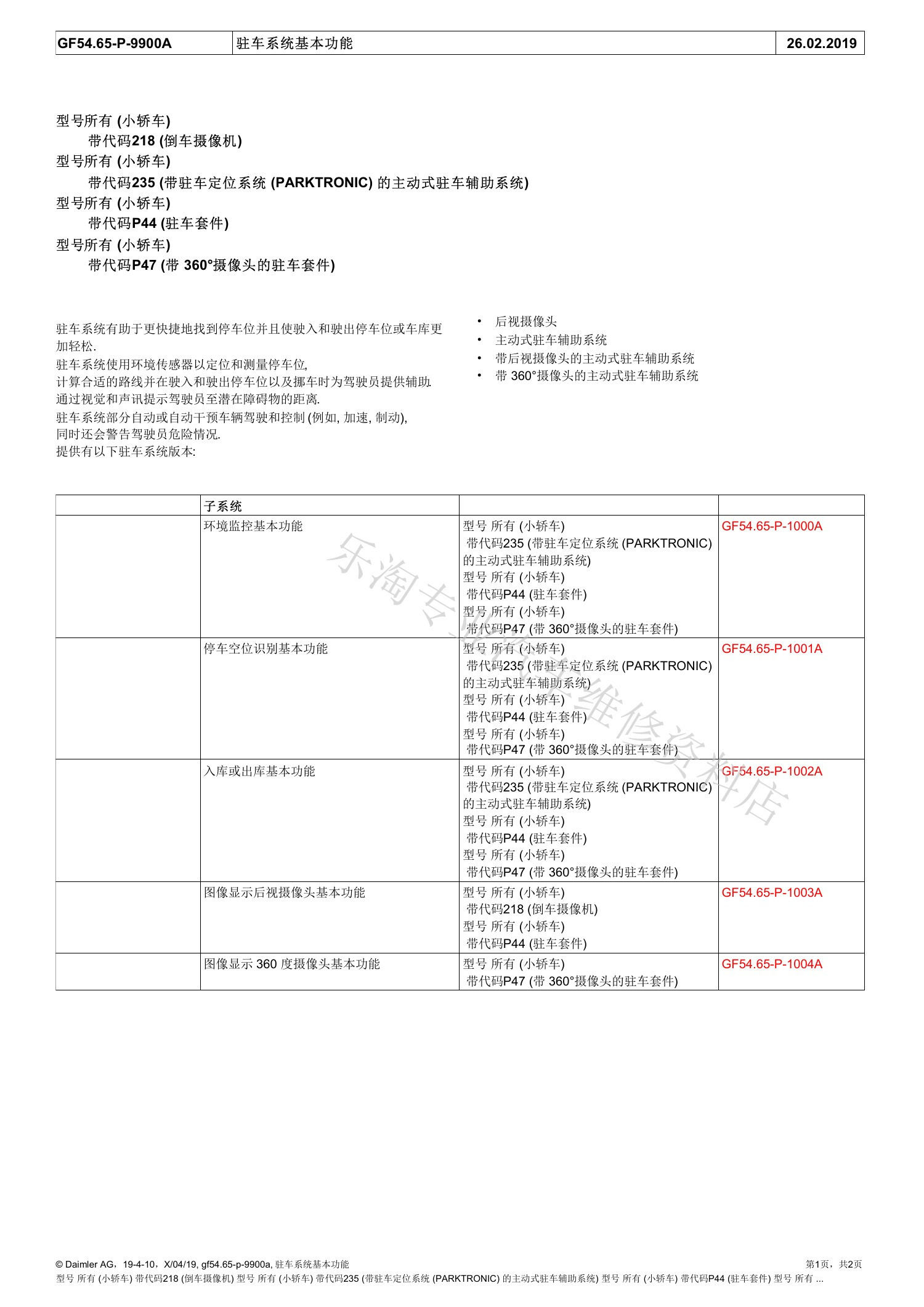

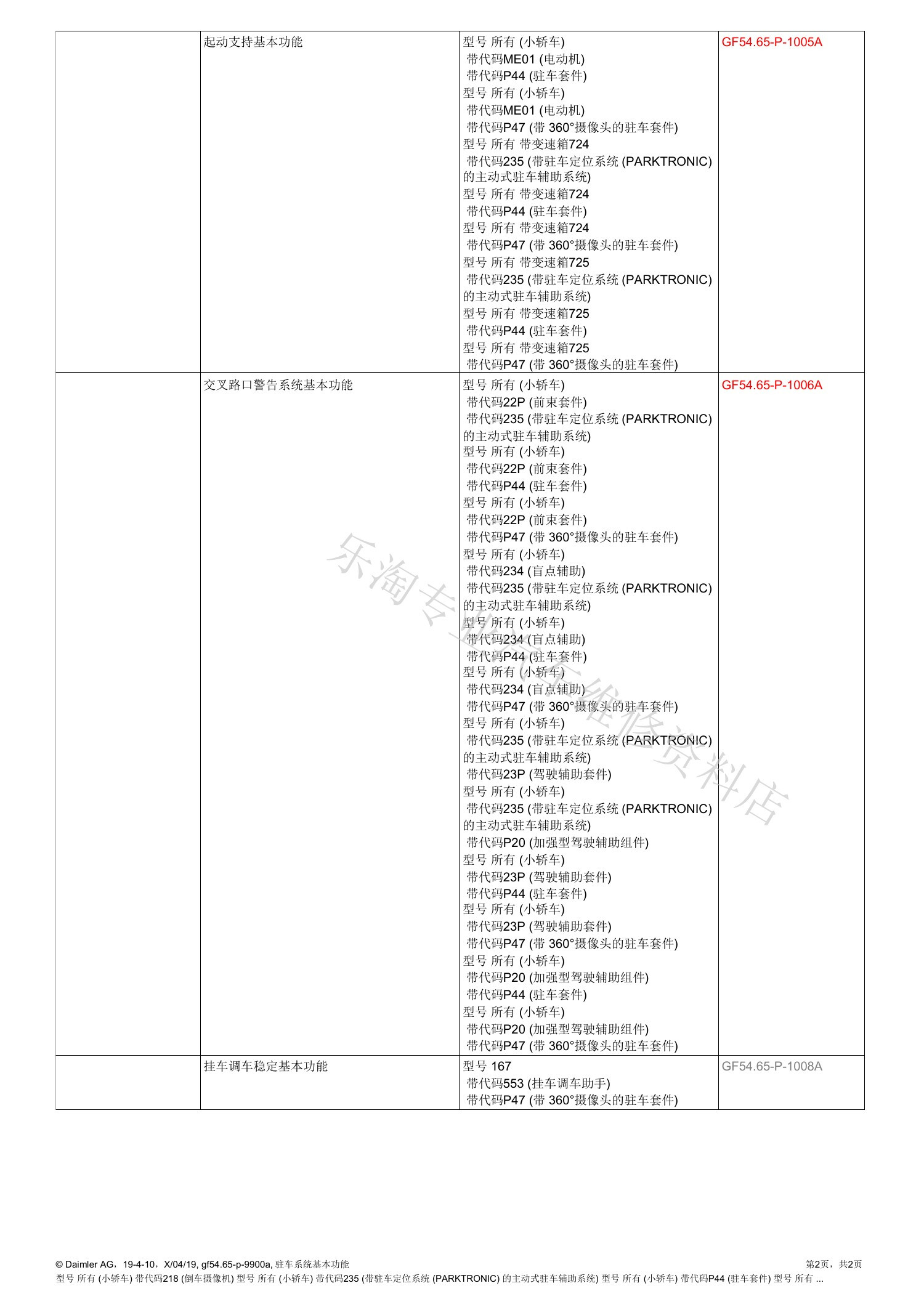

四、驻车系统-基本功能
以下页面对应“驻车系统-基本功能”，请结合页内适用车型、生产日期和装备代码阅读。
五、诊断使用要点
- 核对VIN、车型代码、生产日期和车辆装备。
- 先理解系统功能与允许条件，再查部件位置和线路关系。
- 结合故障码、冻结帧、规定值、实际值和实车测量。
- 涉及安全、高压、燃油、制动或转向系统时遵守厂家安全流程。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
