2024+ 特斯拉 Model 3 NACS充电口结构识读：机械固定与内部安全盖

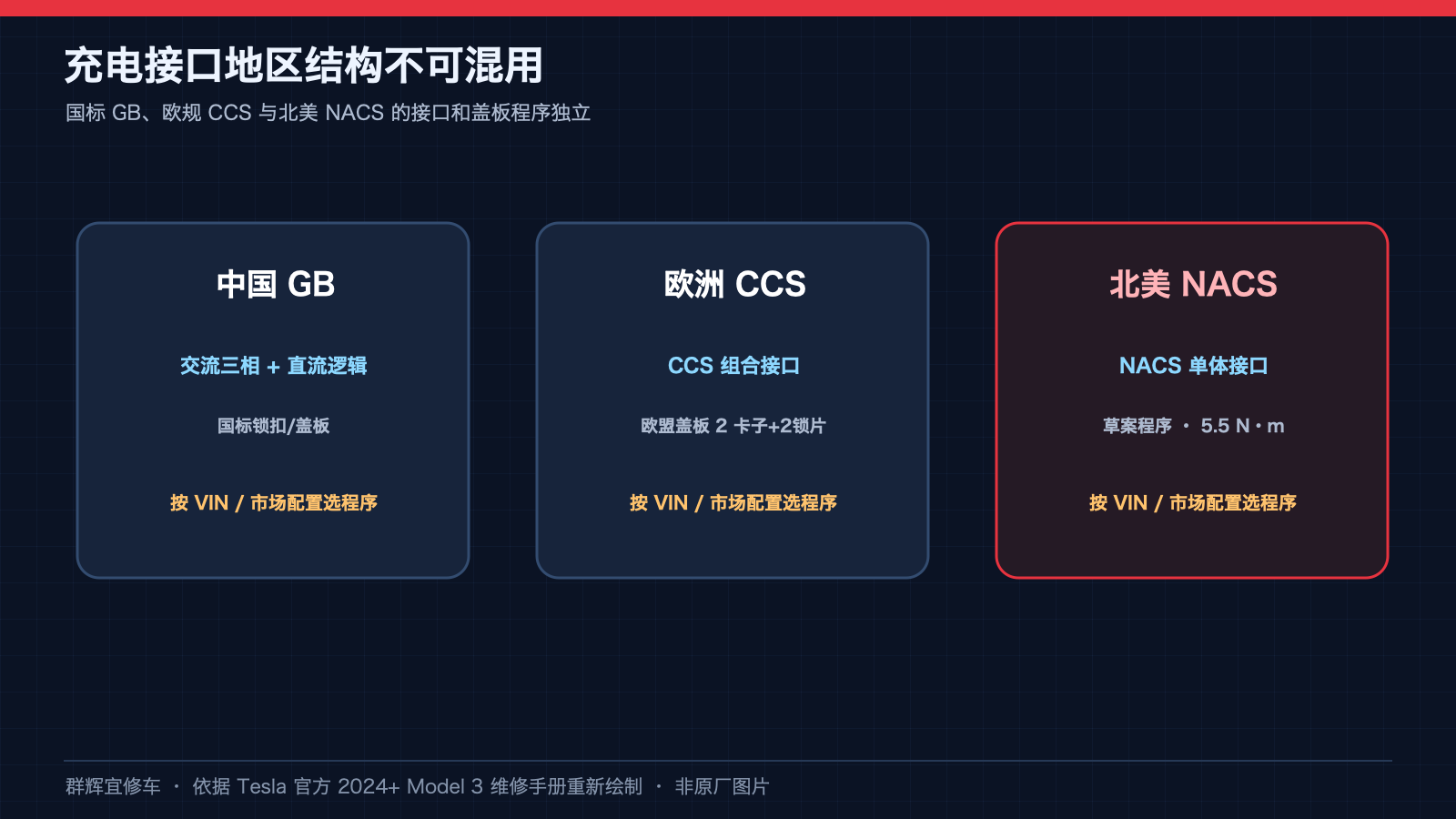

NACS充电口外部供车辆充电使用，其车身内侧还有机械固定、低压接口和高压连接。将它统称为一个“插座”容易混淆不同部位。本页用于结构识读，不作为更换教程。

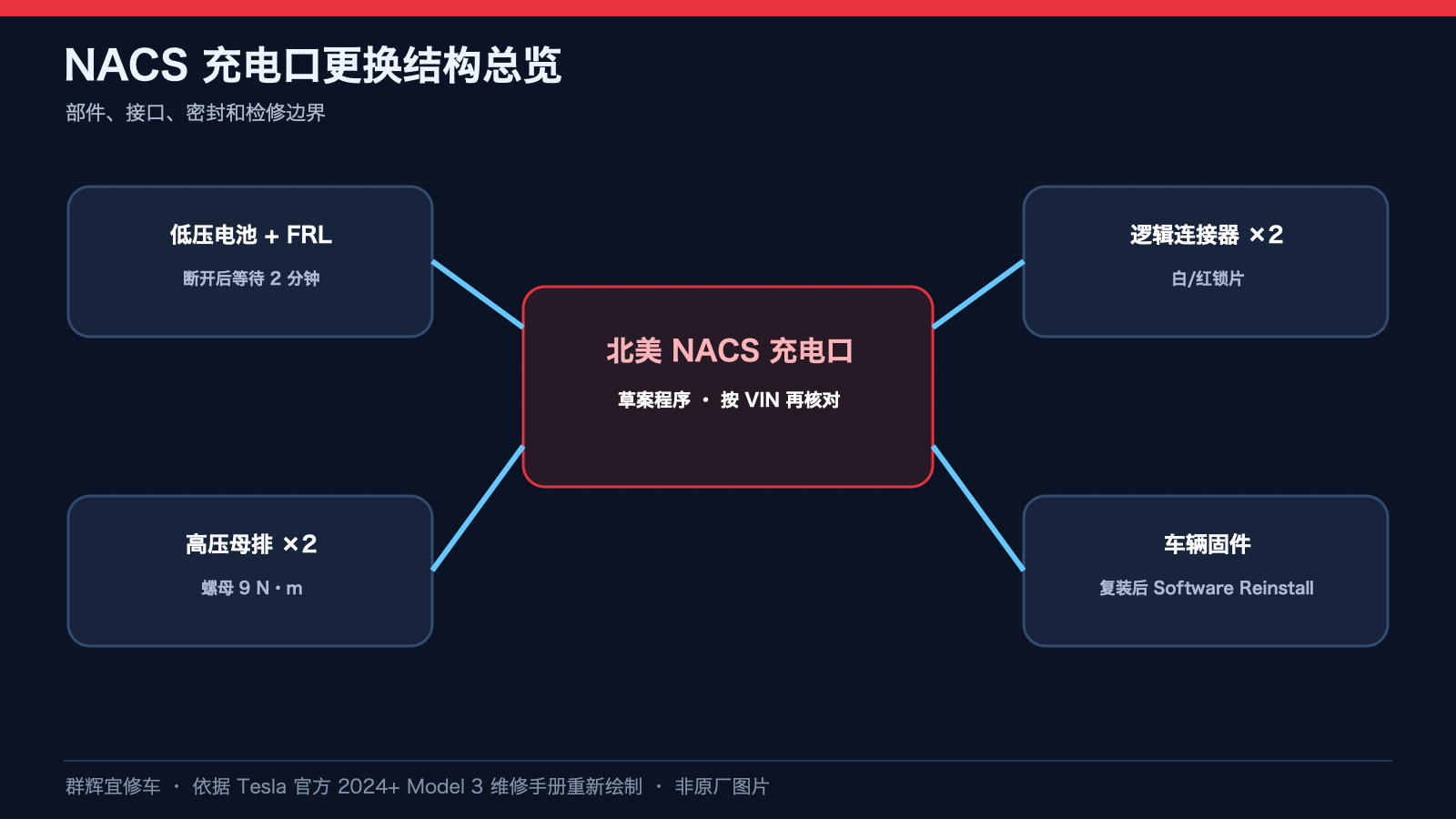

一、机械固定与高压连接不是同一组部件

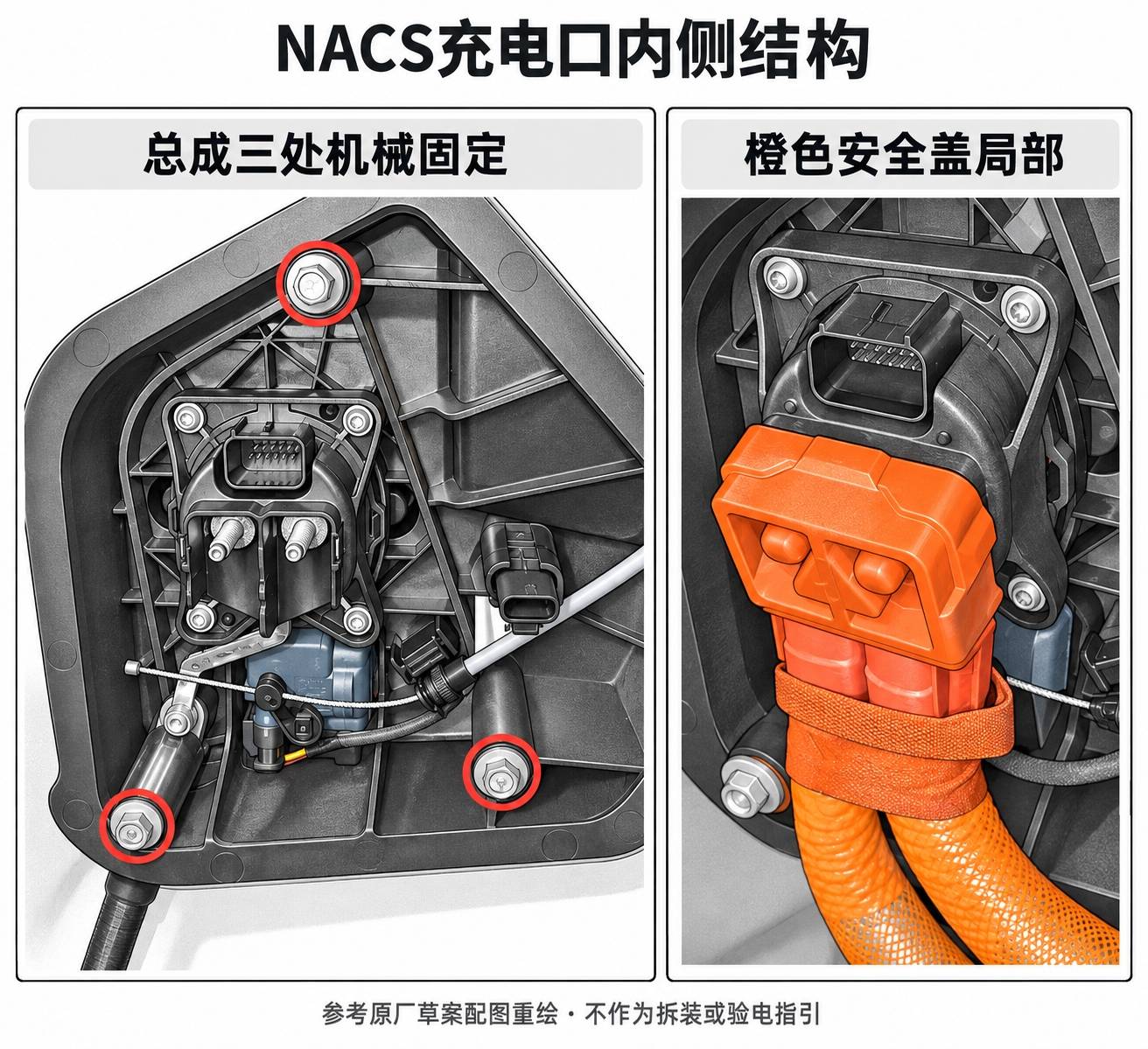

左图三处红圈表示总成的机械固定位置。中部可见的连接部位与外围机械固定不能混用数量、工具或紧固要求；图示也不提供针脚定义或测量点。

二、内部安全盖不同于车外充电口门

右图橙色安全盖位于充电口内侧，与车外可以开合的充电口门不是同一零件。看到安全盖存在，不代表已经完成电气隔离，也不能据此判断是否允许触及相邻接口。

三、相邻接口不能按外观猜测功能

原厂图中同时可见较小电气插头和高压连接区域。连接器颜色、大小及相邻位置不是通用接线标准，本页不补画隐藏线路、不将外形图用作端子或针脚图。

四、草案不改写成可直接执行的步骤

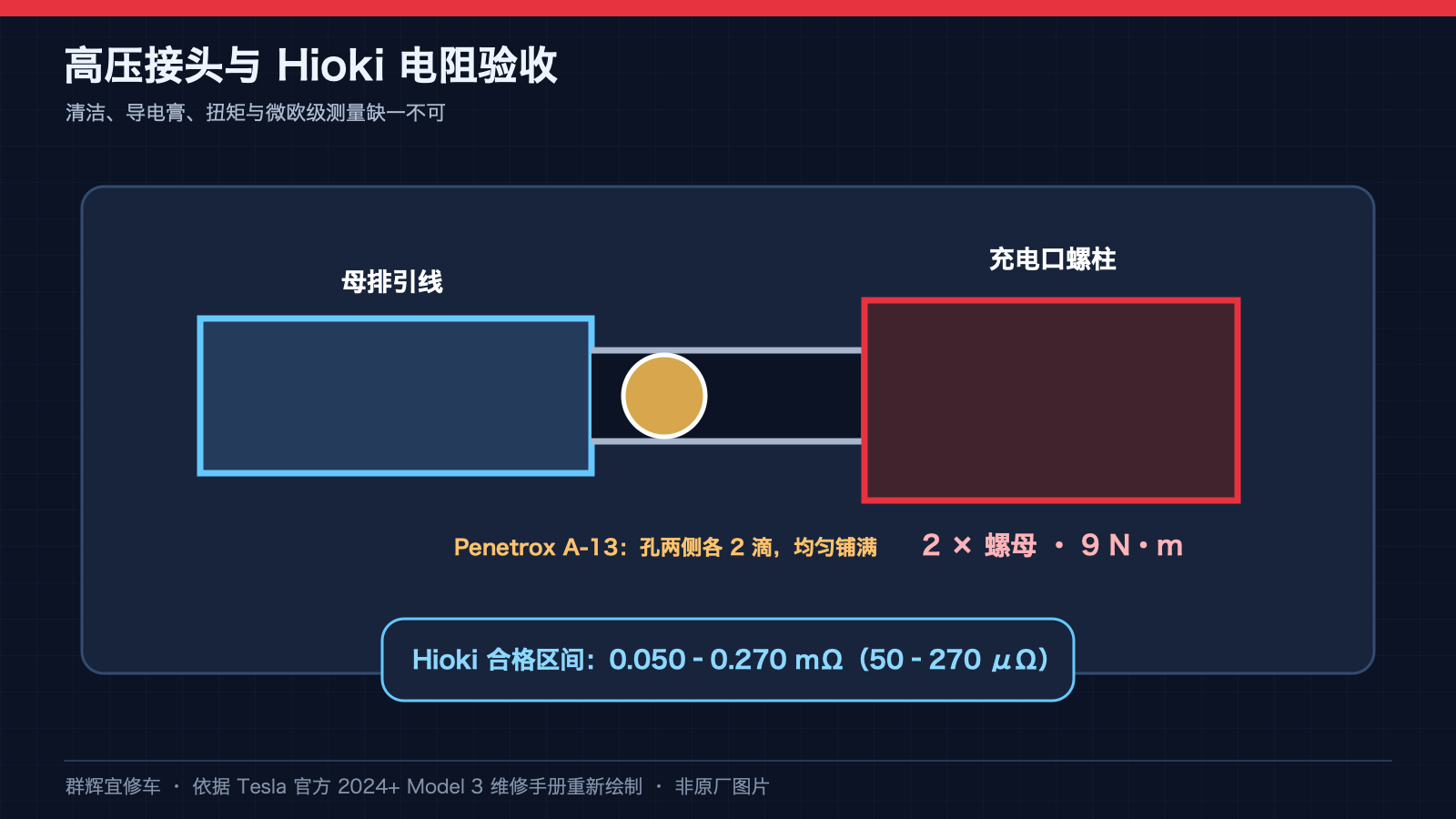

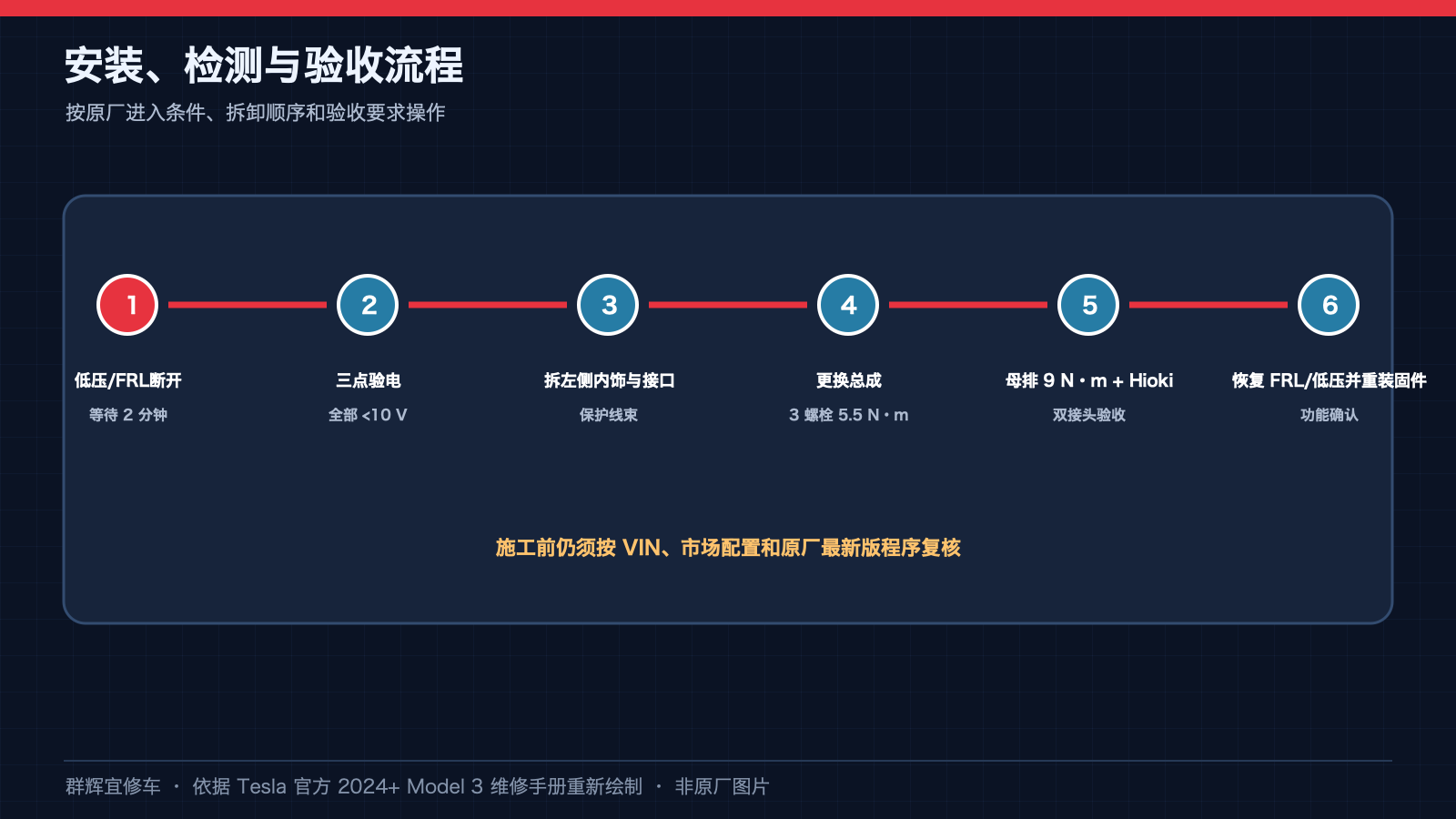

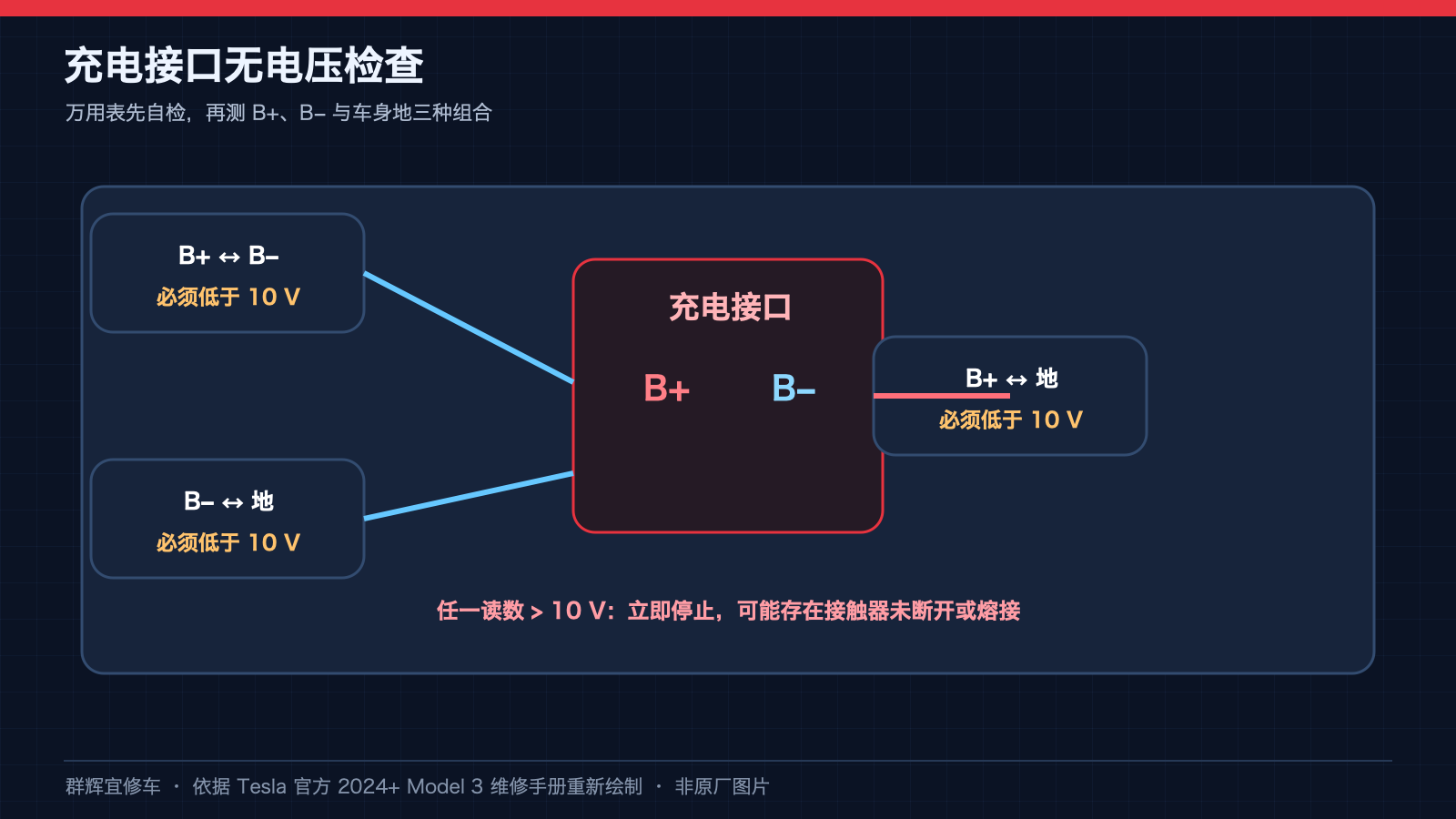

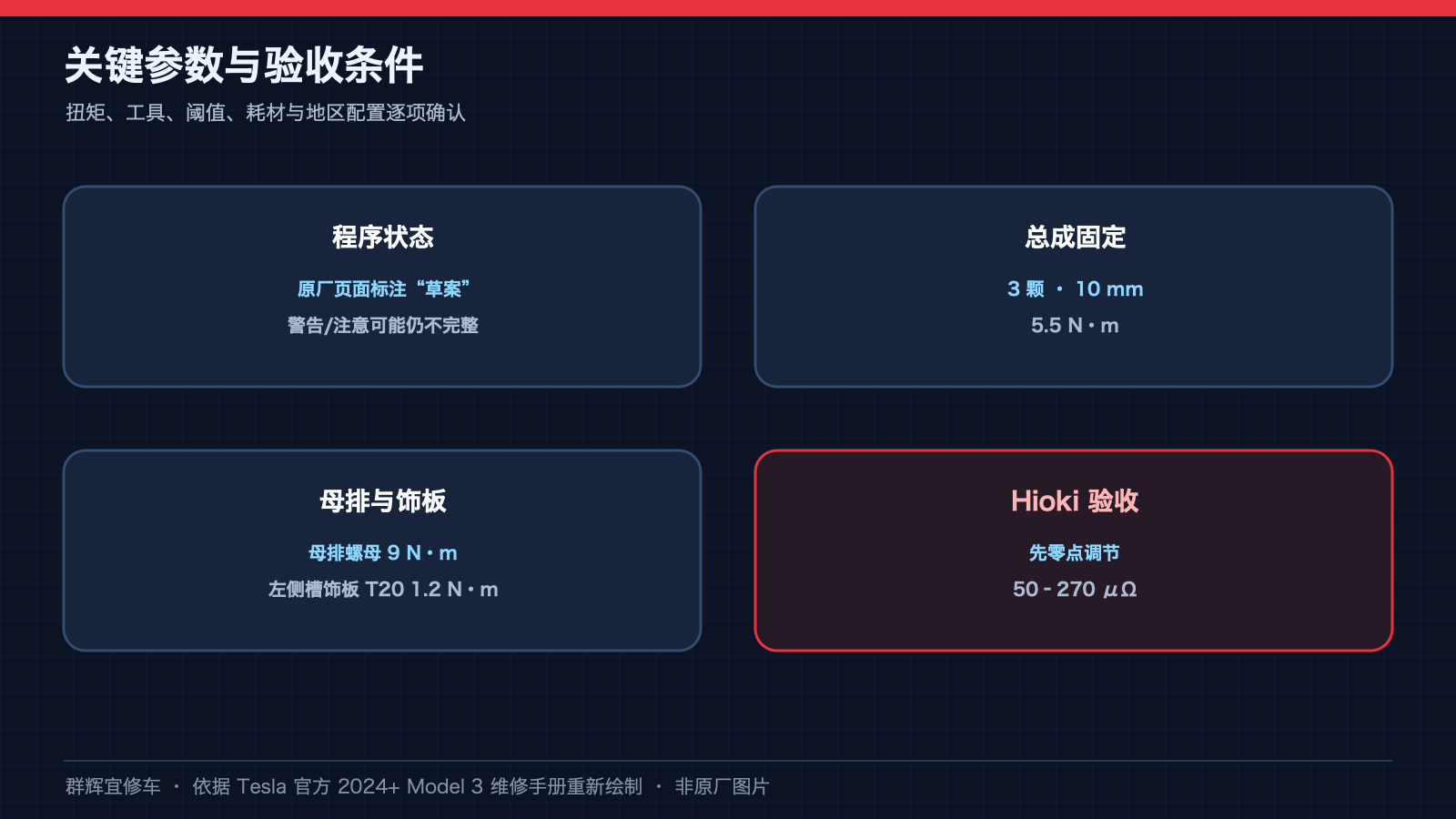

所引原厂条目明确标为草案，可能缺少警告和注意事项。原连续教程涉及高压防护、连接电阻检测及低压恢复，不能凭几张图核定完整条件。本文不提供扭矩执行表、验电阈值、Hioki测试和复装步骤；需要维修时应核对适用于车辆的有效原厂程序并由合格人员操作。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《Charge Port (NACS) ((拆卸和更换))》及英文版《Charge Port (NACS) (Remove and Replace)》；主 GUID：GUID-5475E182-A632-472E-8C7E-18CB51893BA4。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：NACS 充电口主程序标为草案，可能缺少警告和注意事项；机械固定、低压接口、橙色内部安全盖与高压连接不得混为一体。本文不是验电或更换教程。

原厂主程序直接引用且与本页边界相关的入口：电阻表（零点调节）——主程序涉及的电阻检查还有独立仪表要求，本文不提供测试步骤。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
