奔驰W222驻车辅助系统：PARKTRONIC、360°摄像头与自动泊车逻辑

W222驻车辅助按配置可包含超声波雷达、PARKTRONIC显示、后视摄像头、360°摄像头、停车位识别以及主动入库和出库。不同配置共享部分传感器，但图像、距离提示和自动转向各有独立的控制链。

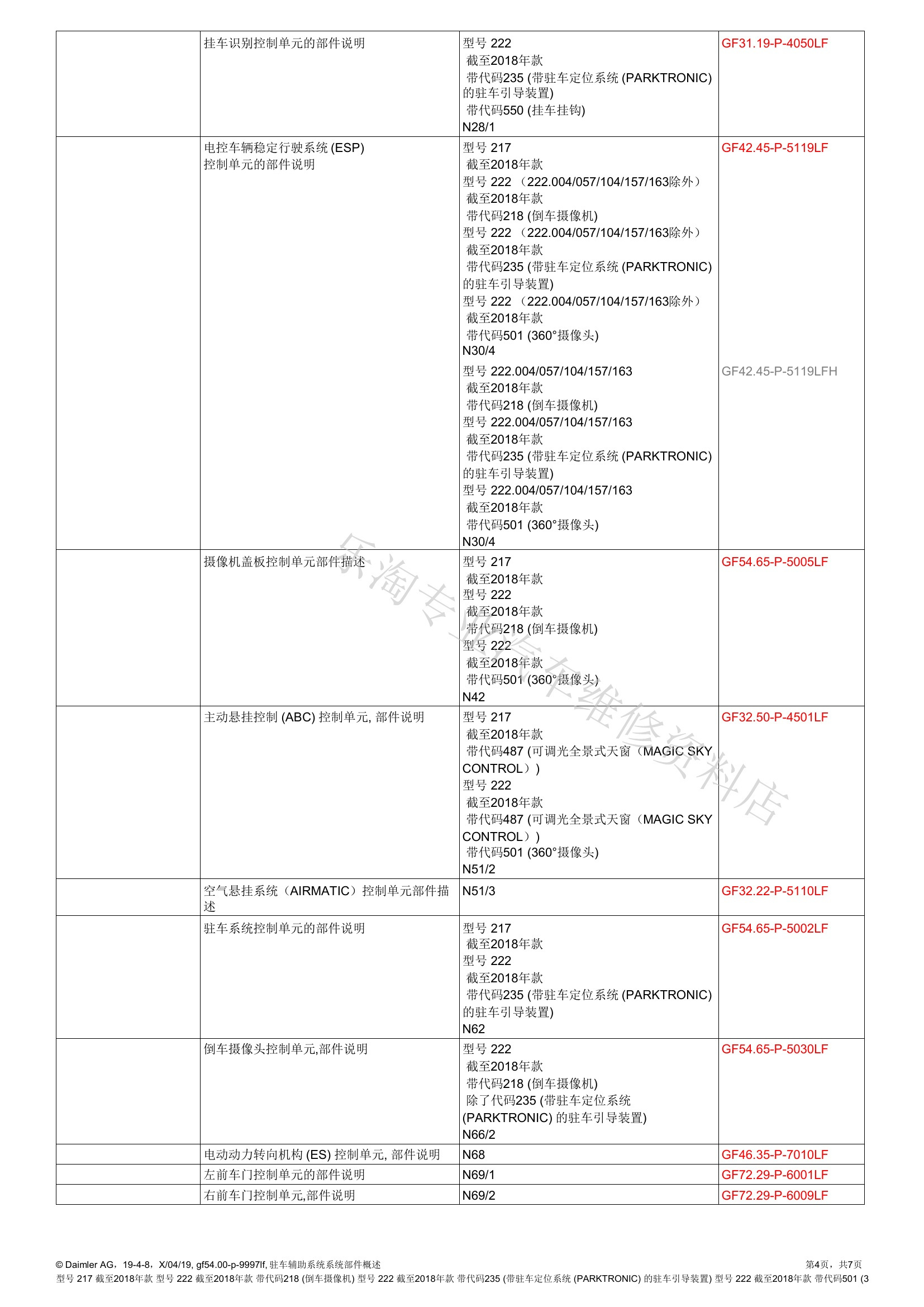

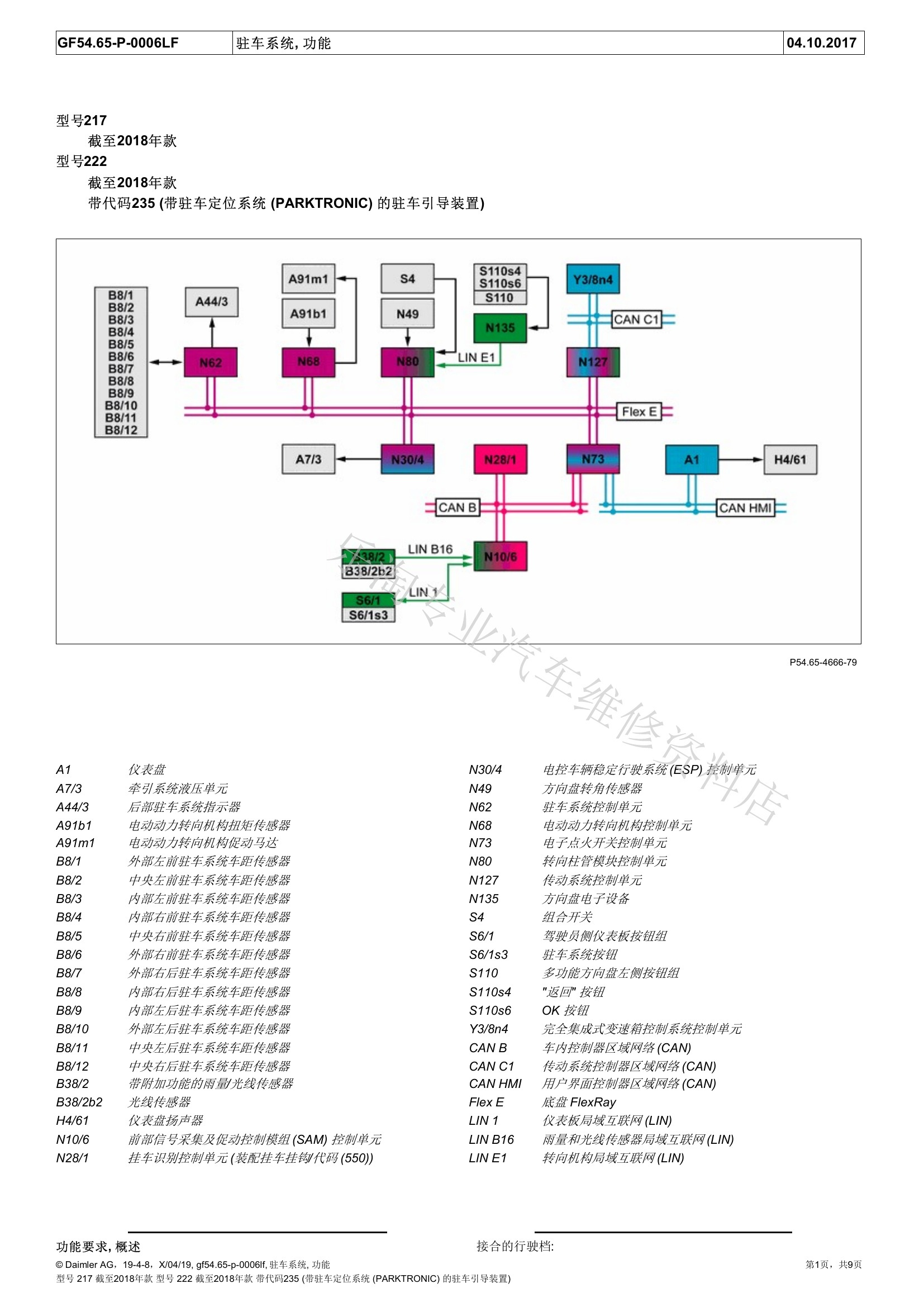

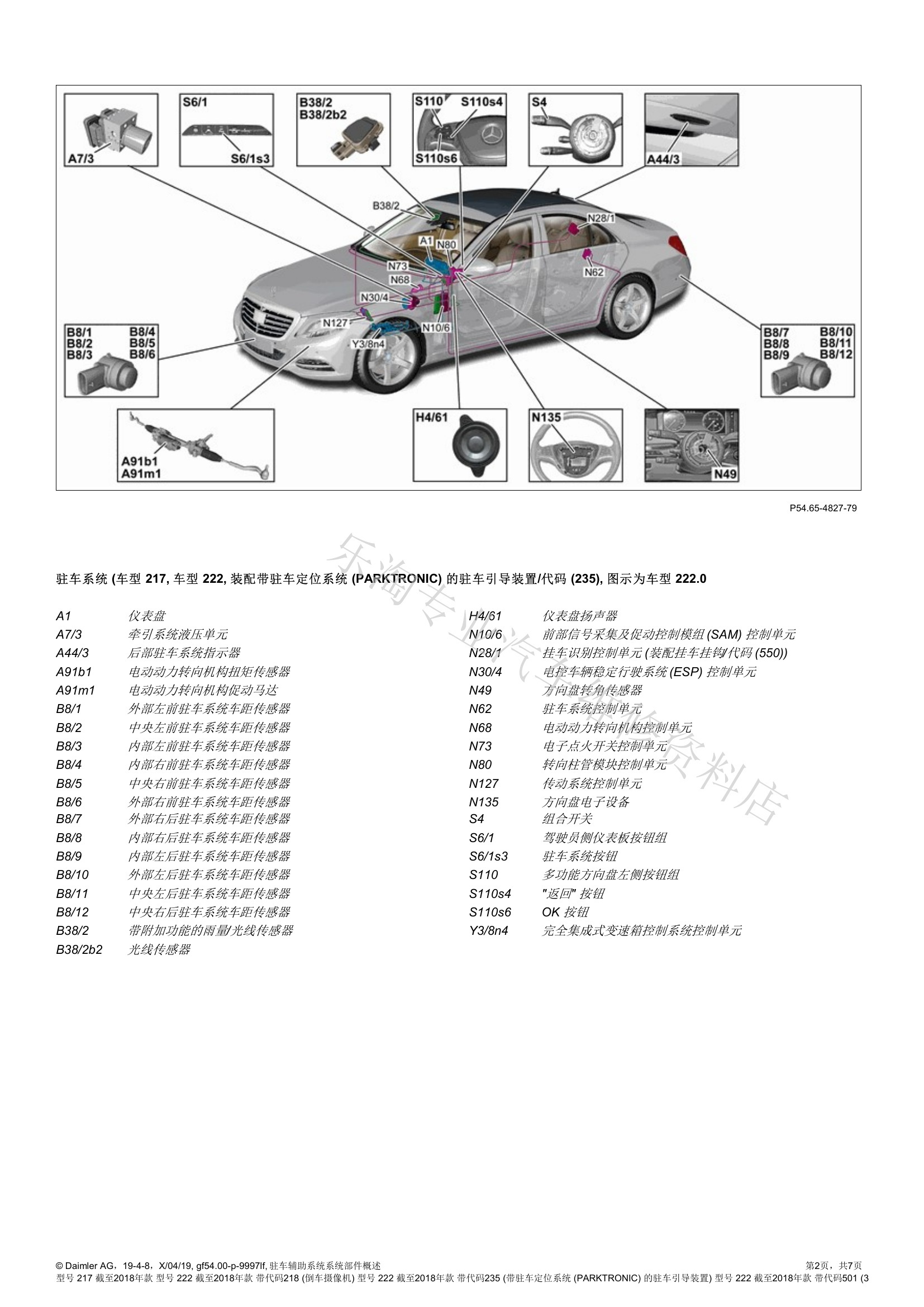

一、驻车辅助的系统部件

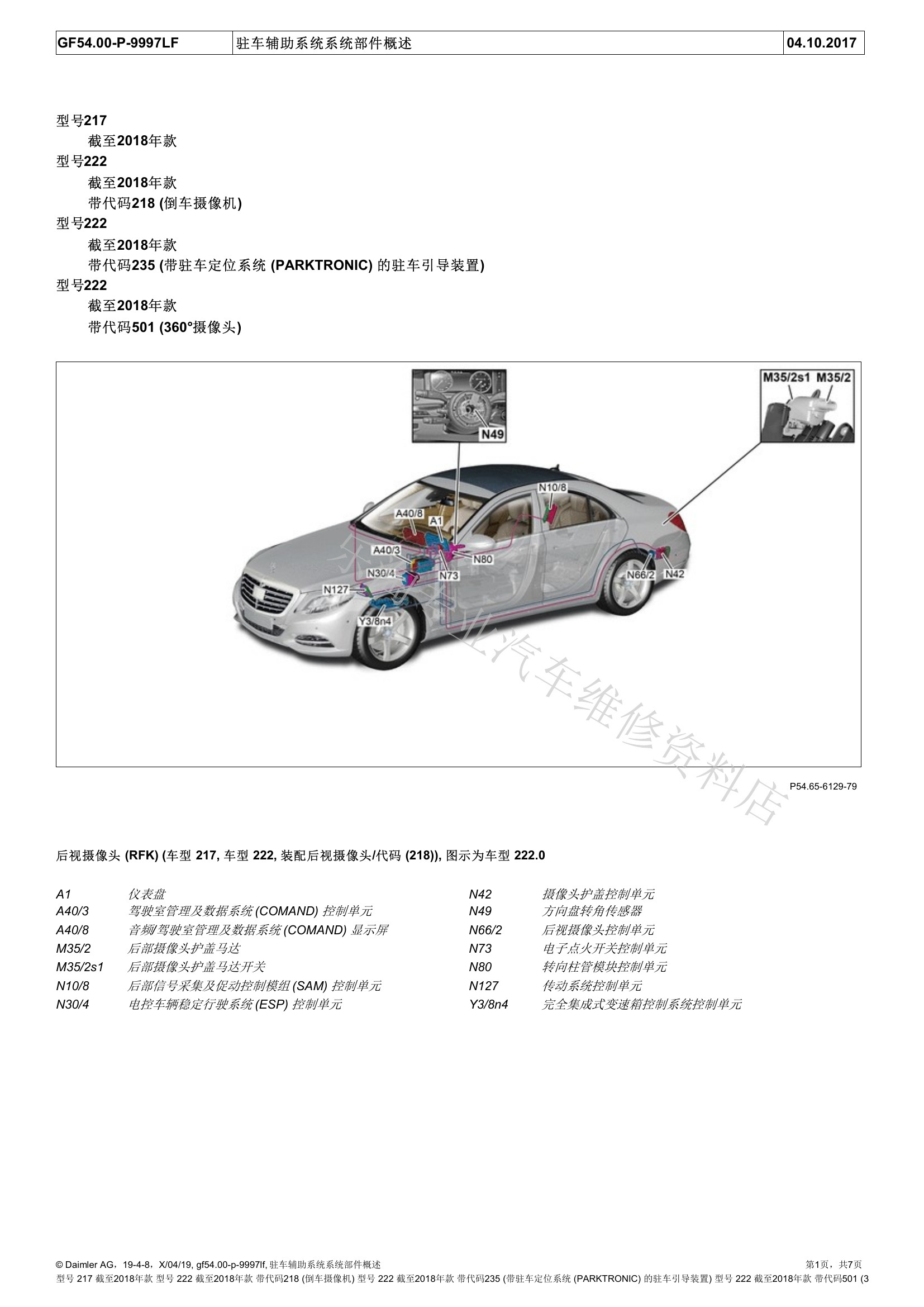

前后保险杠的距离传感器、N62驻车系统控制单元、前后显示器、仪表、ESP、电动转向、档位信号和多功能方向盘共同参与。带后视或360°摄像头时，还会增加摄像头、护盖、图像控制和COMAND显示链路。

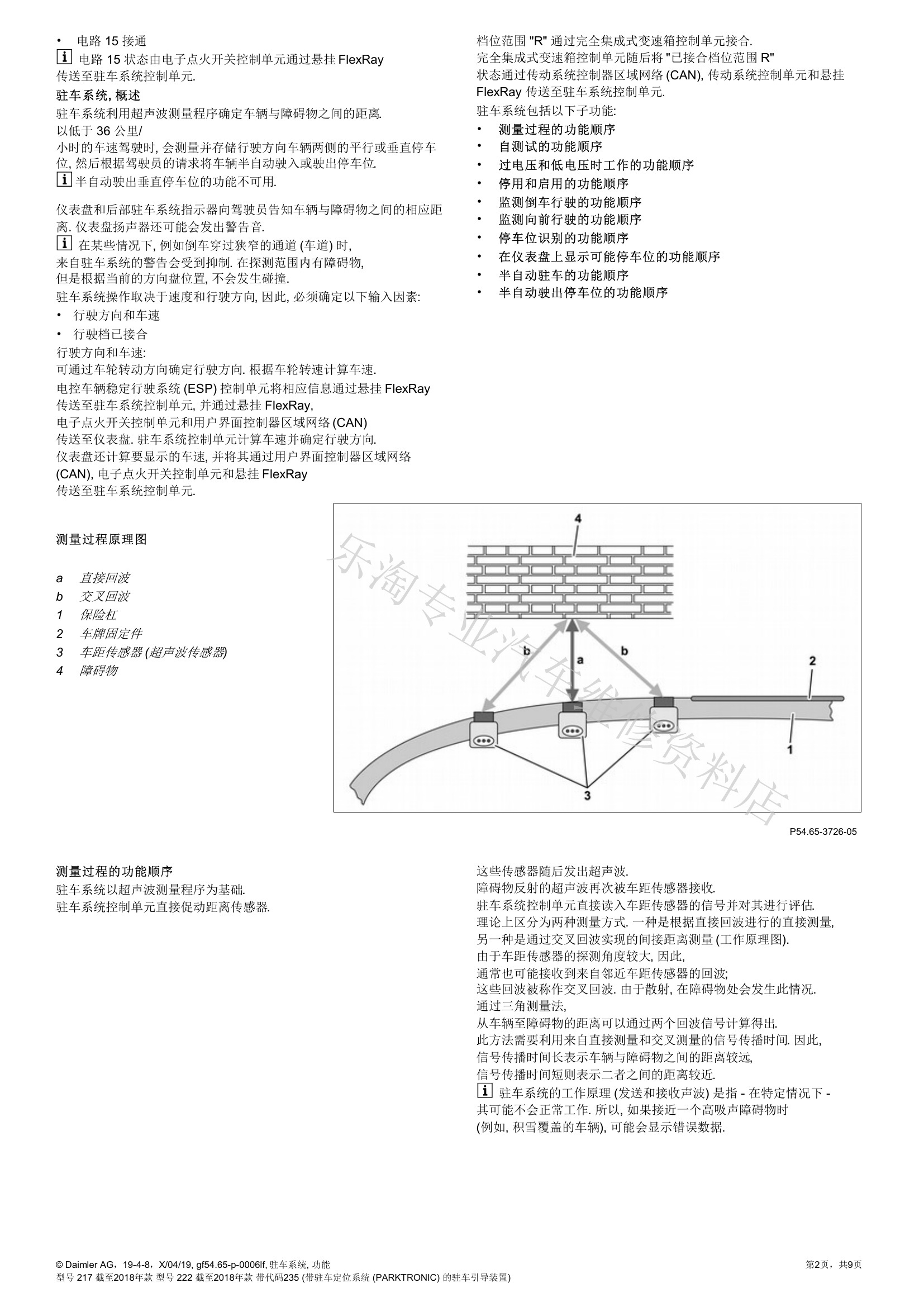

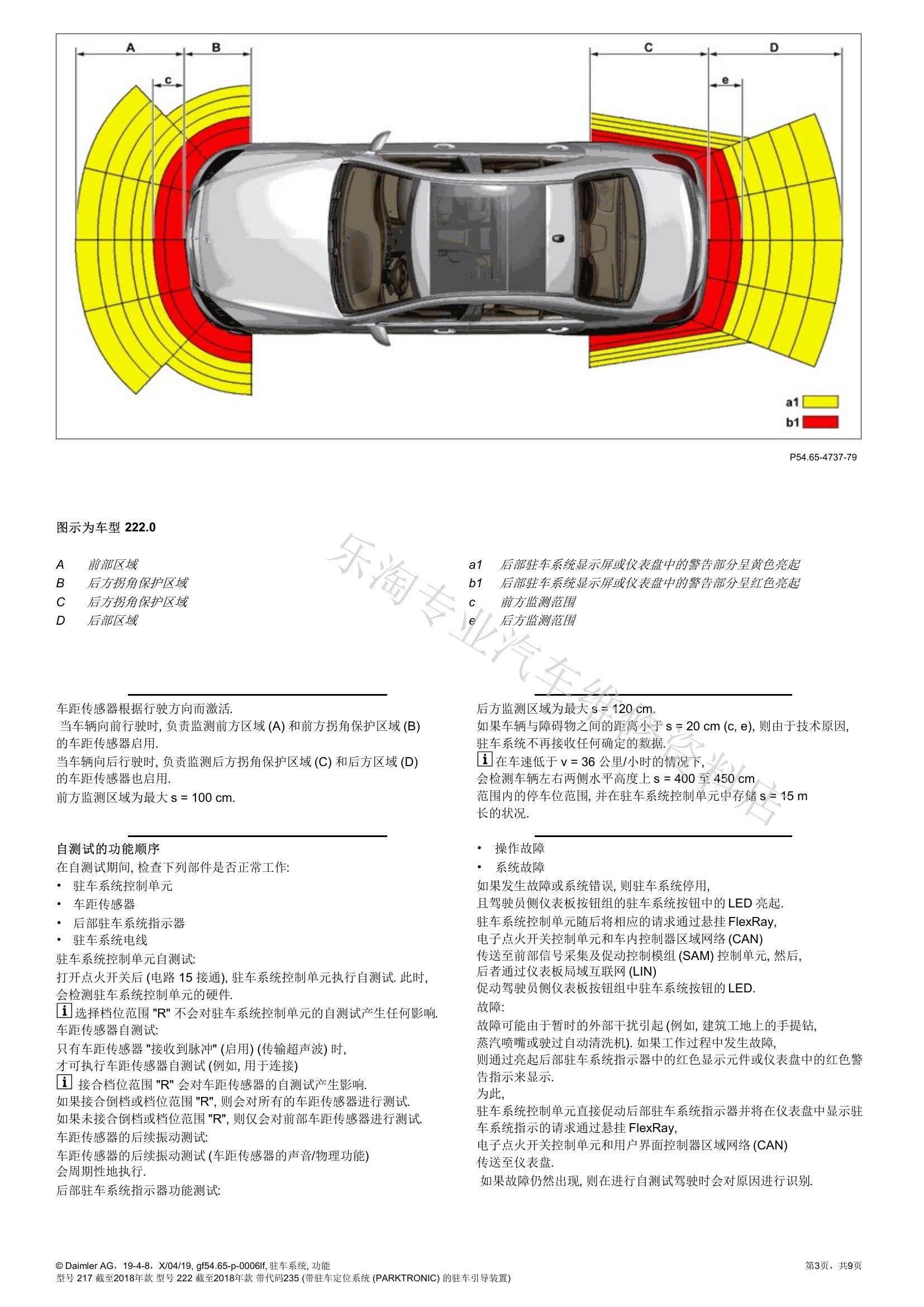

二、PARKTRONIC距离监测

超声波传感器测量车辆与障碍物之间的距离，控制单元根据回波评估前后区域，并通过光条和声音提示驾驶员。传感器表面污物、喷漆过厚、支架变形或保险杠维修都可能改变测量结果。

三、主动驻车的转向和制动协同

停车位识别后，系统根据车速、档位、转向角、轮速和周围距离计算轨迹。电动转向执行转向请求，驾驶员或车辆系统按配置控制制动和换挡。任何关键传感器不可信时，功能会受限或退出。

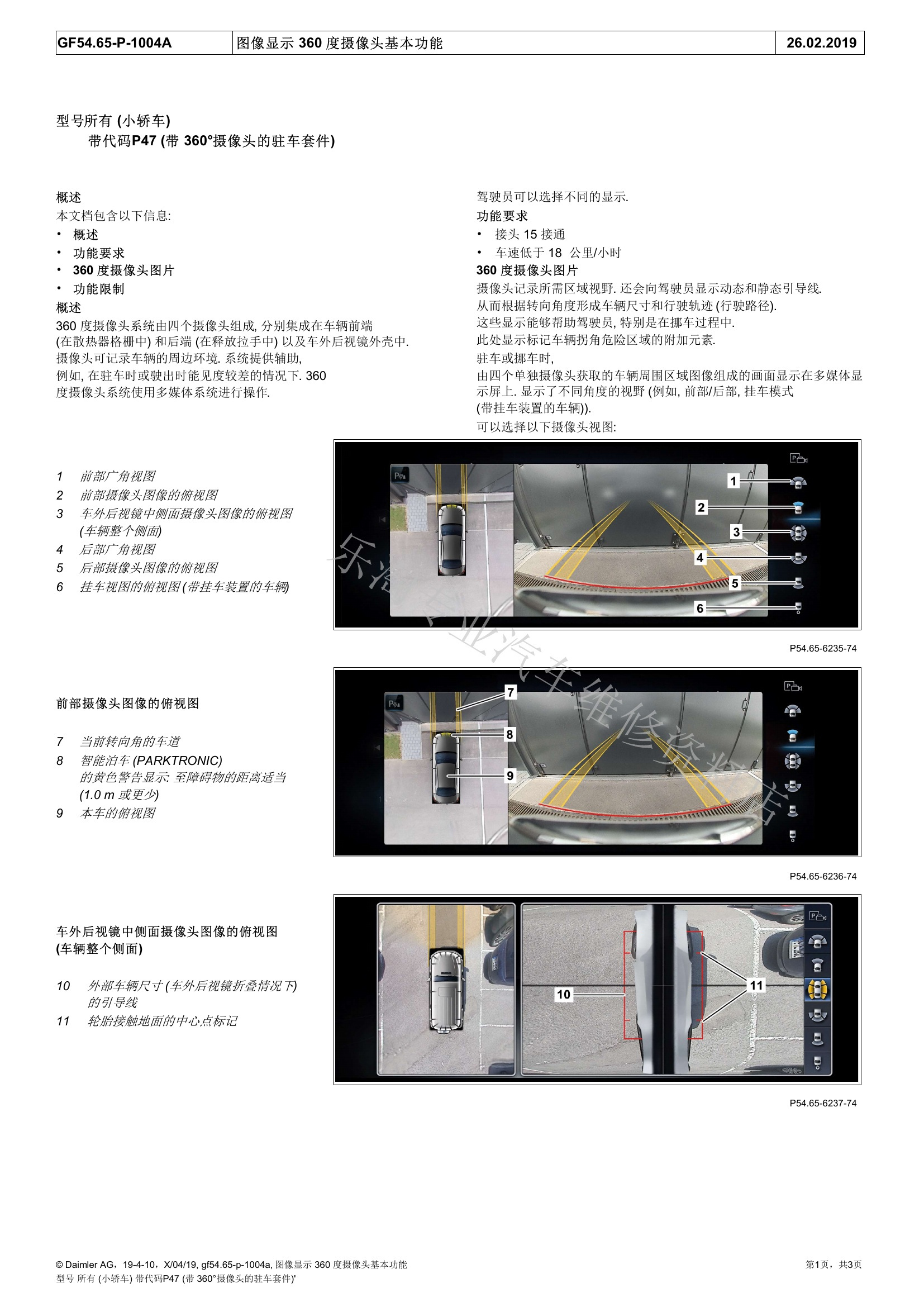

四、360°摄像头的显示方式

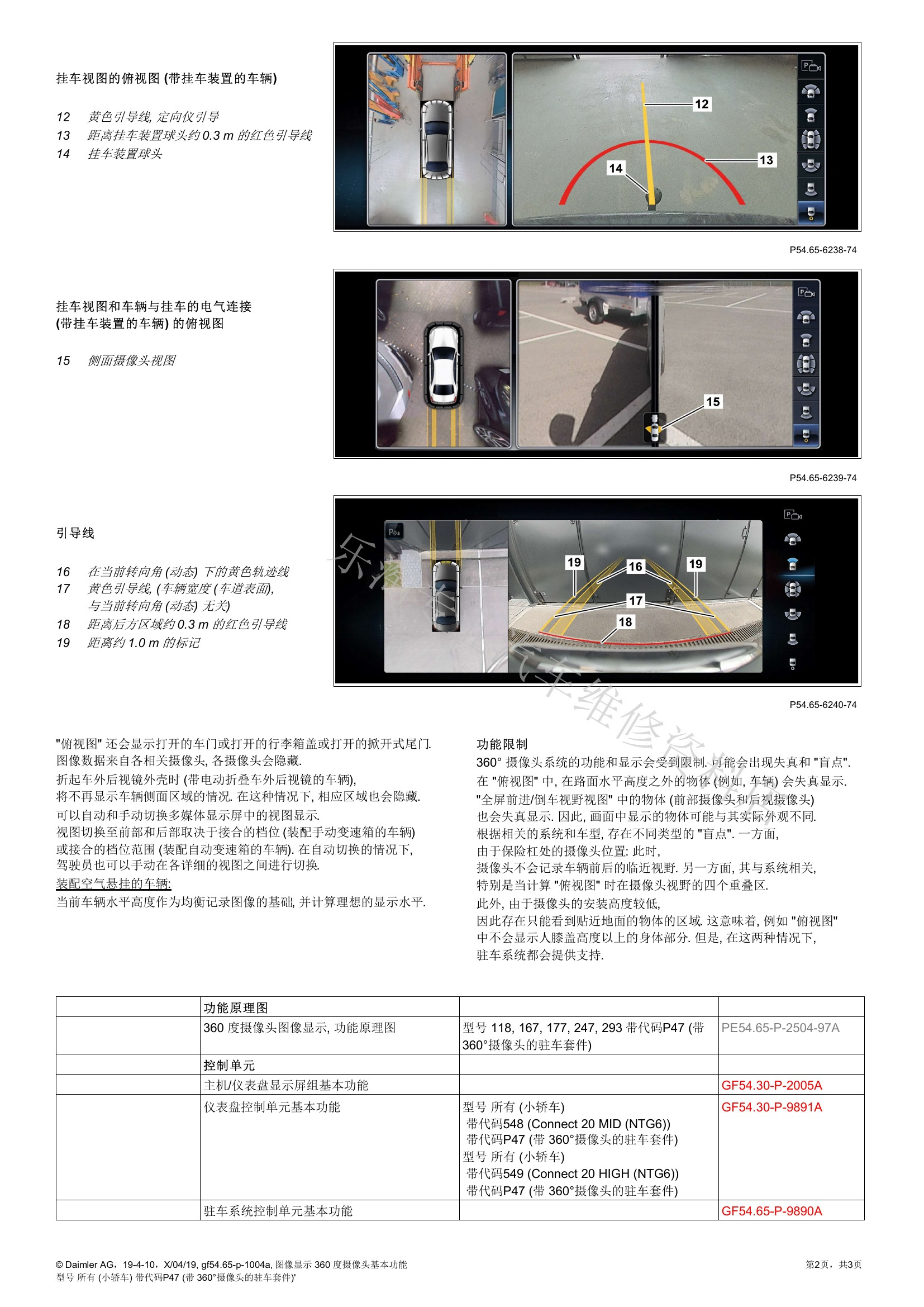

四周摄像头图像经校正和拼接后形成俯视图，并可选择前方、后方或侧方视图。动态引导线随转向角变化，静态边界用于提示车身范围；画面并不能显示所有低矮或紧贴车身的障碍物。

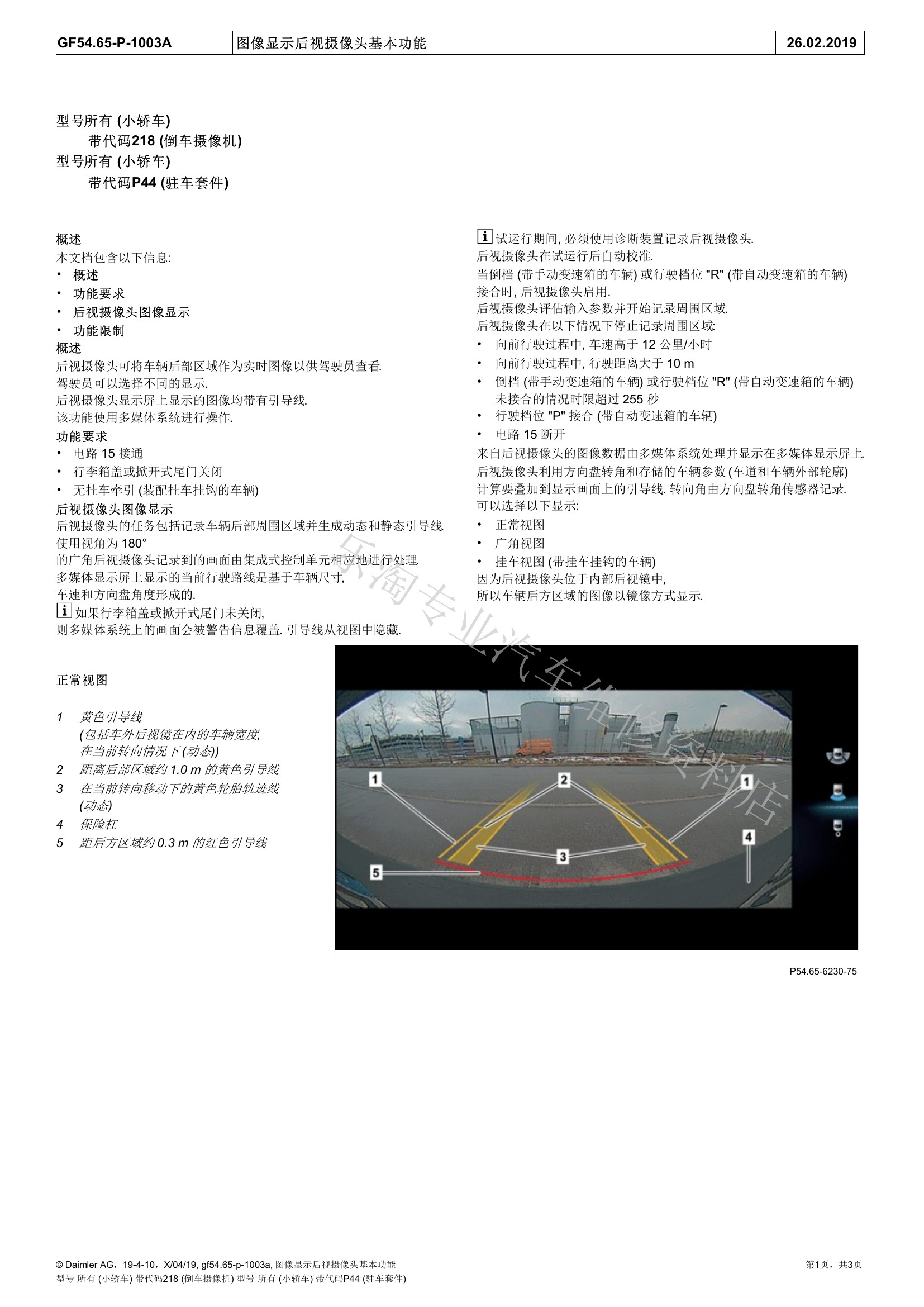

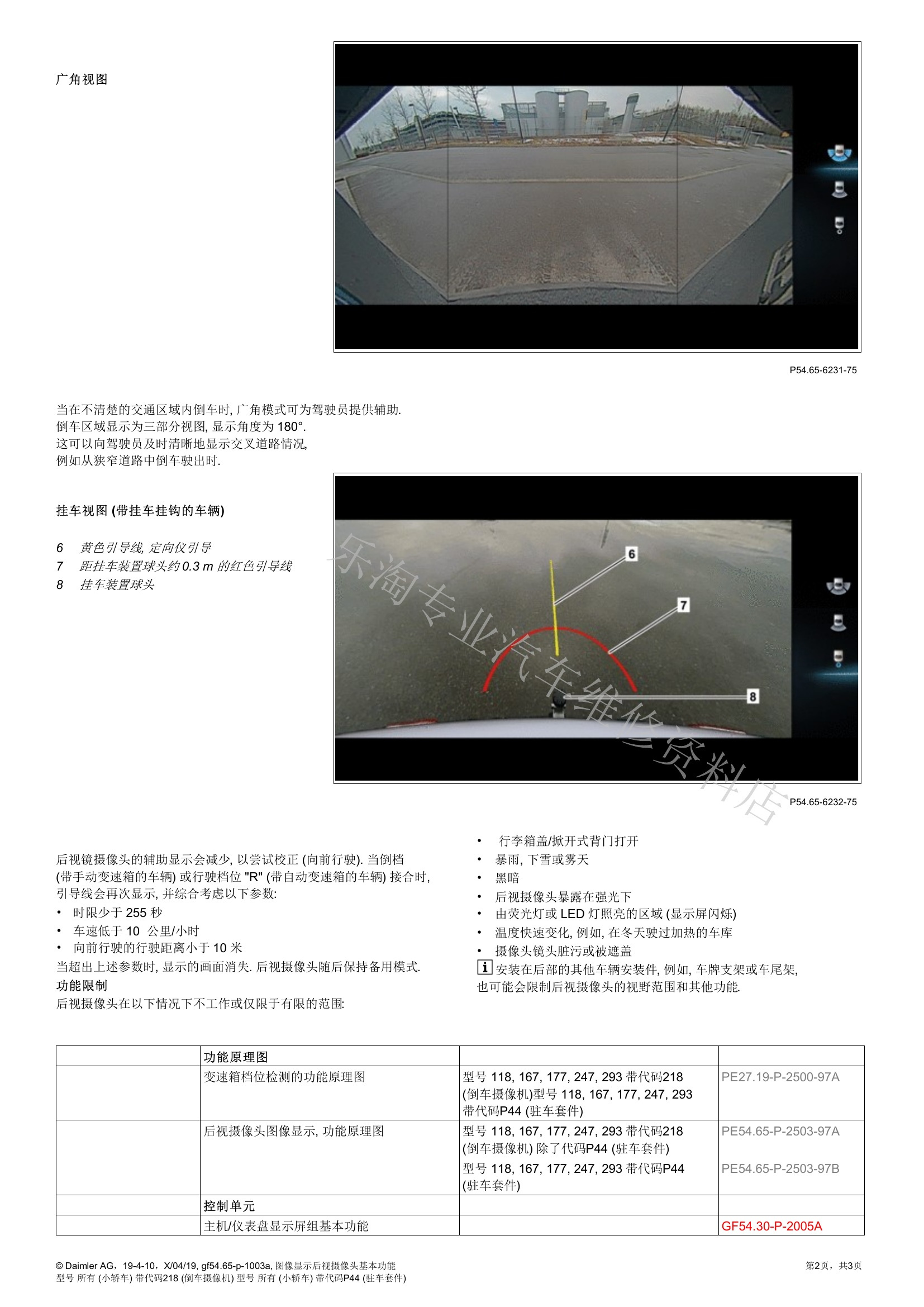

五、后视摄像头和引导线

挂入倒档或满足显示请求时，后视摄像头画面在主机显示屏中呈现。系统可显示车辆宽度、转向轨迹和距离区域。摄像头更换、支架移动或车身维修后，应按要求完成试运行和校准。

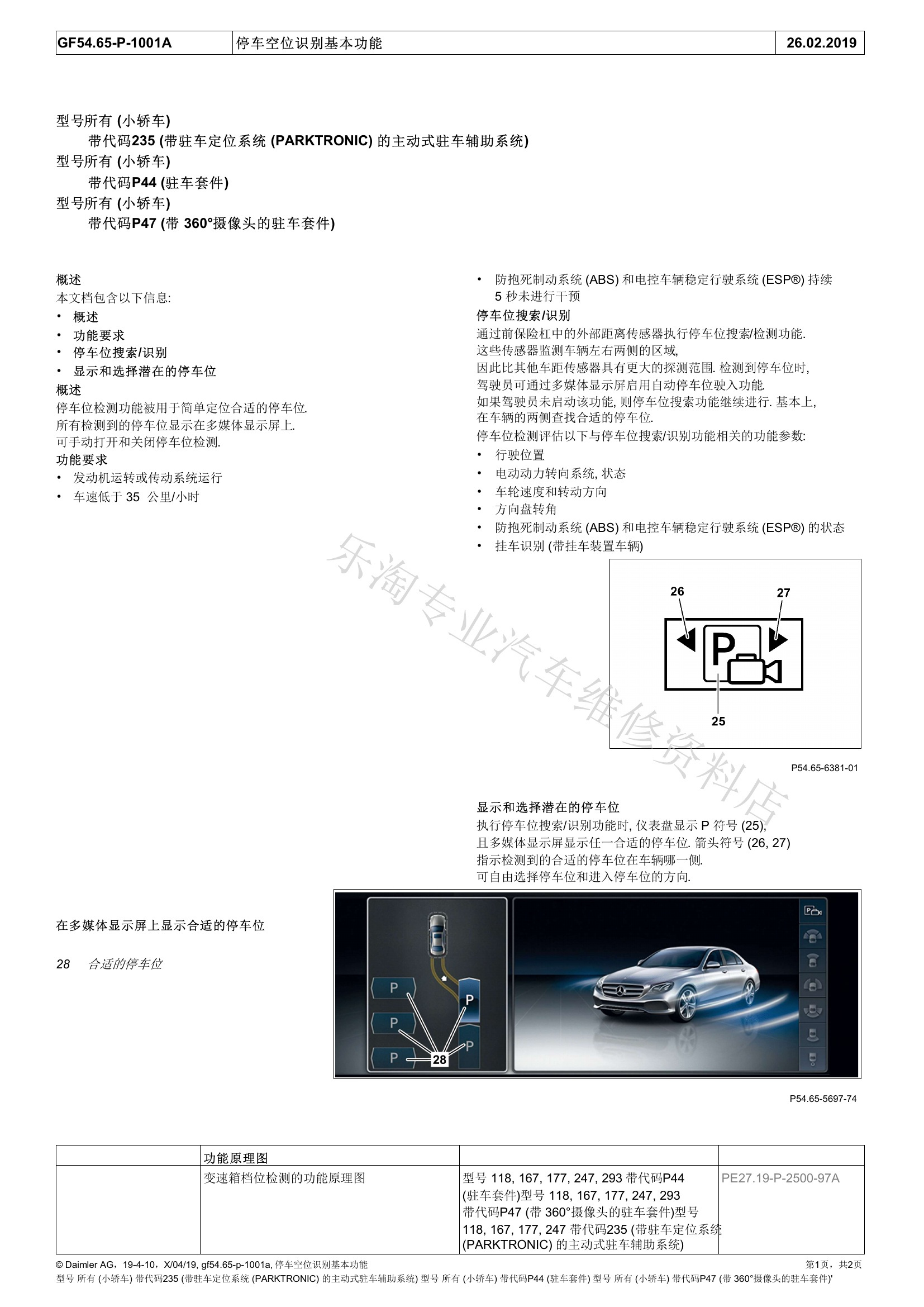

六、停车位识别

车辆低速经过停车区域时，距离传感器结合行驶距离和车辆运动信息估算空位长度及位置。识别结果受车速、障碍物形状、路缘高度、传感器清洁度和相邻车辆停放角度影响。

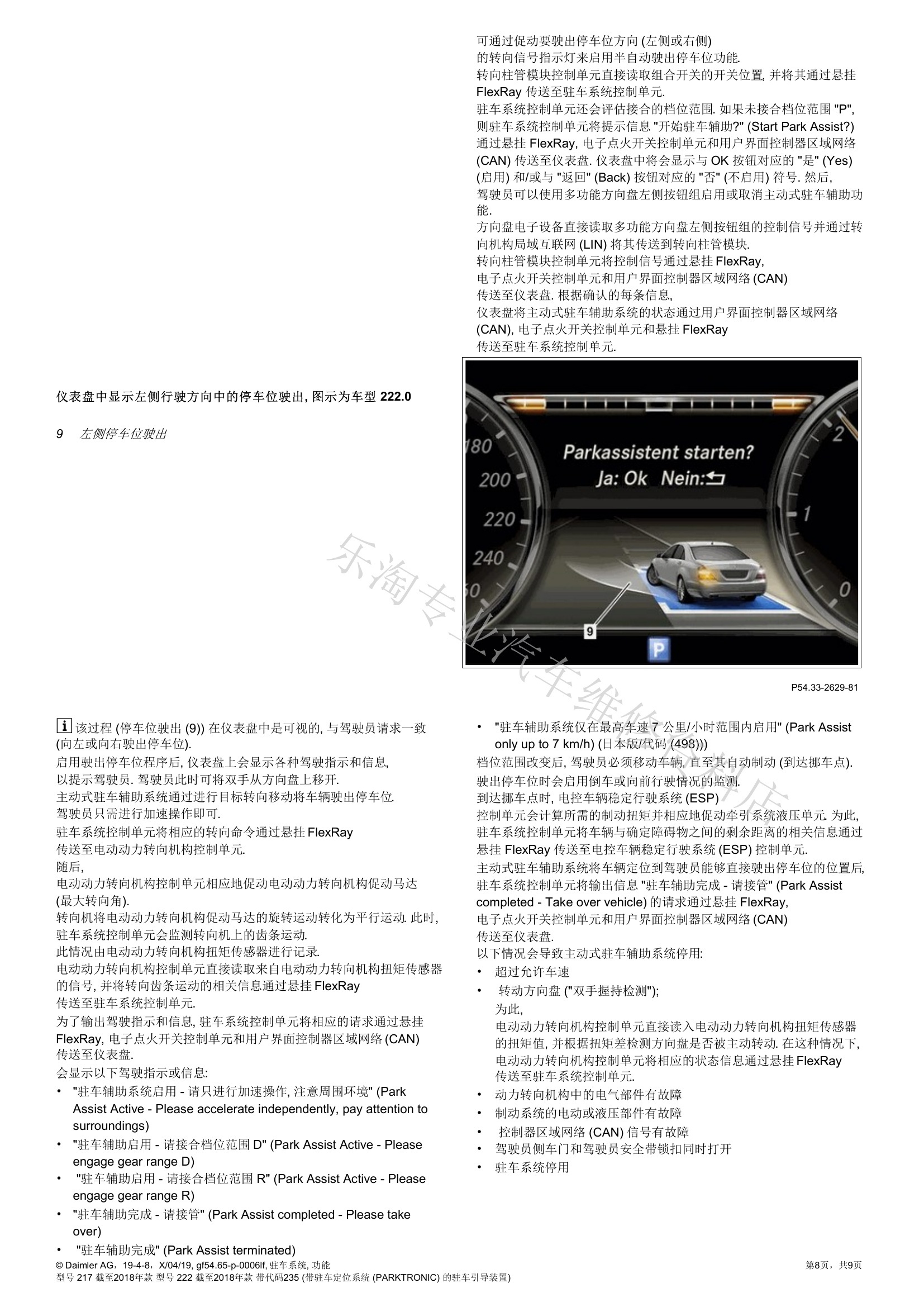

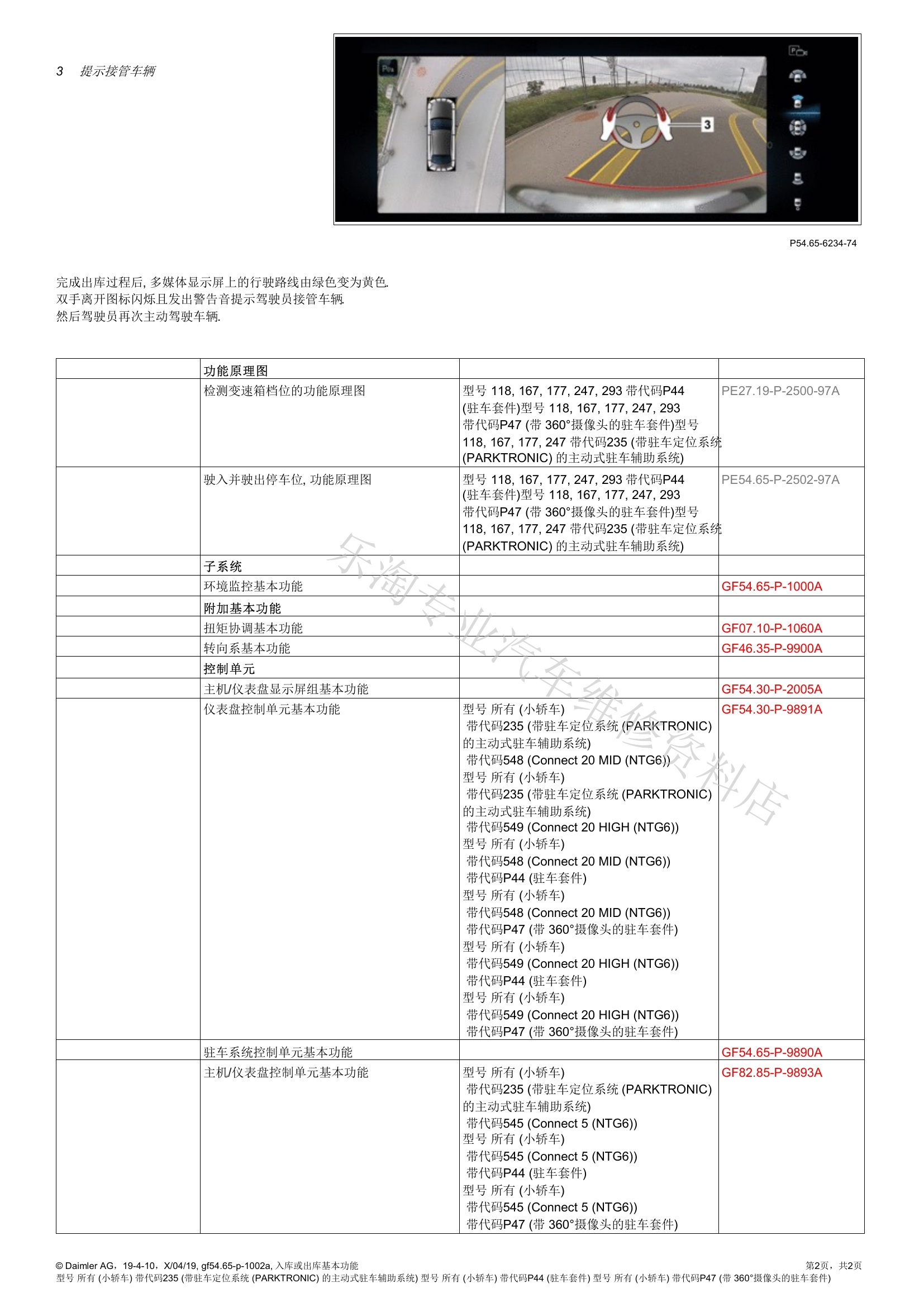

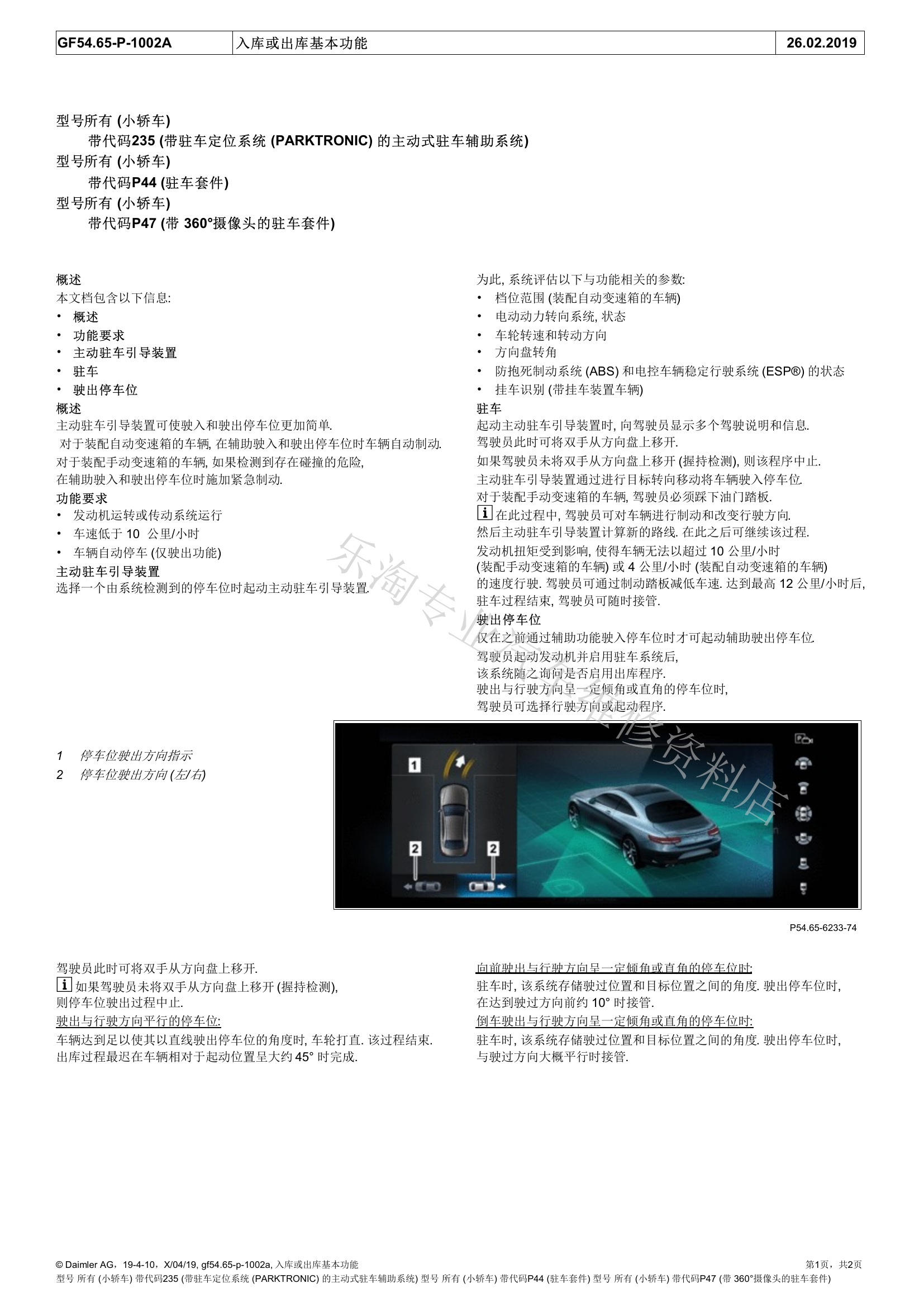

七、自动入库和出库

系统只有在档位、车速、转向和环境监测条件满足时才执行轨迹。驾驶员需要持续观察周围，并随时准备制动接管。挂车、传感器遮挡、车门或行李箱盖状态异常都可能限制功能。

八、驻车系统诊断顺序

• 先确认装备代码218、235、P44、P47或501等，确定实车具备的功能。
• 读取传感器距离、摄像头状态、转向角、轮速、档位和系统限制原因。
• 检查保险杠传感器支架、插头、喷漆、污物和进水。
• 画面异常时区分摄像头采集、图像控制、网络传输和显示终端。
• 更换摄像头、控制单元或进行车身维修后，按最新流程完成校准和试运行。

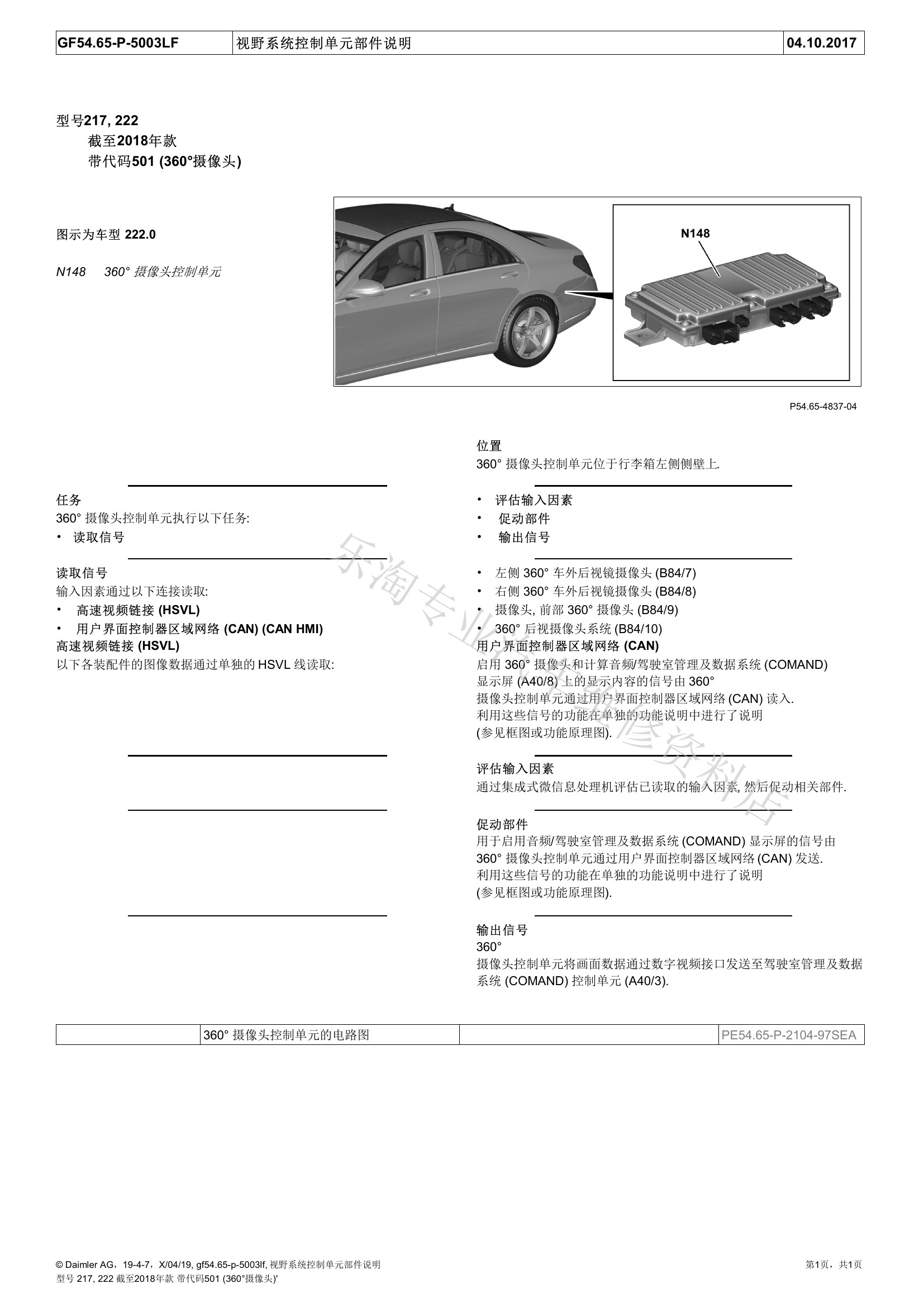

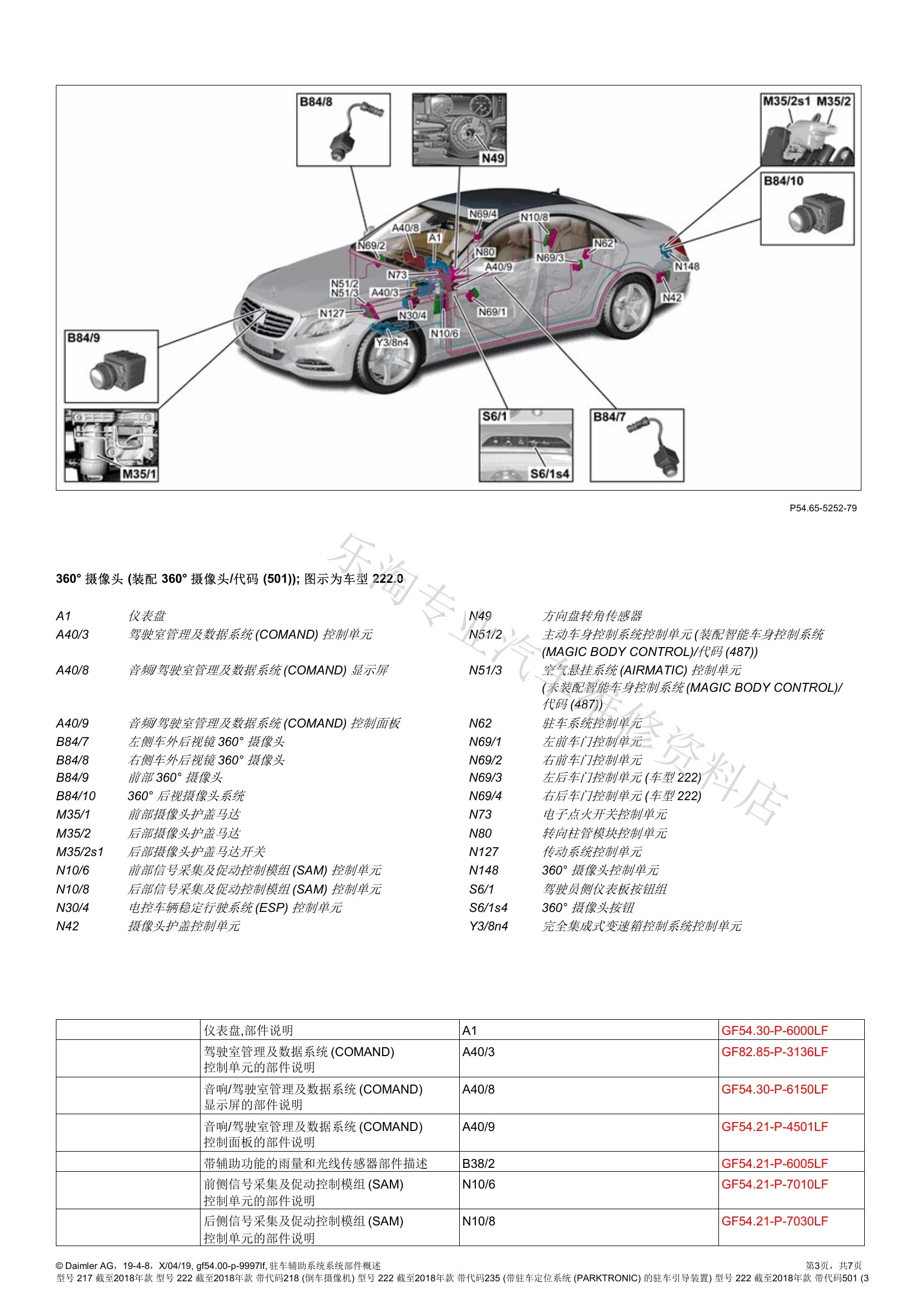

九、360°摄像头控制单元

360°摄像头控制单元接收各摄像头图像并完成校正、拼接和视图输出。黑屏或某一方向图像缺失时，应分别检查摄像头供电、视频链路、控制单元和主机显示请求。
