奔驰W212 NAVI 20加装：主机拆装、导航模块、线束与编码

W212加装NAVI 20需要让导航模块、Audio主机、显示屏和车辆配置正确配合。模块安装完成但线束或编码不完整时，导航菜单不会正常出现。

不同生产日期和主机版本的套件、插头和安装位置可能不同，施工前应根据车辆识别号核对改装说明。

一、核对套件并拆卸中控主机

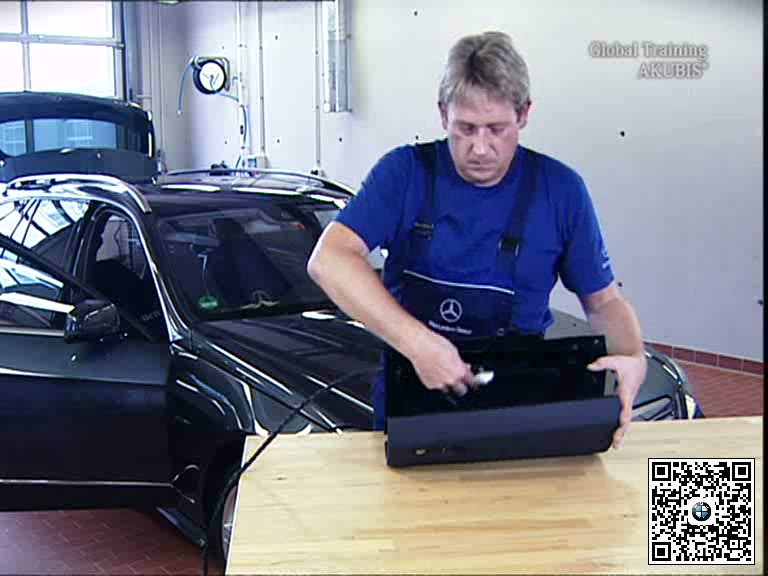

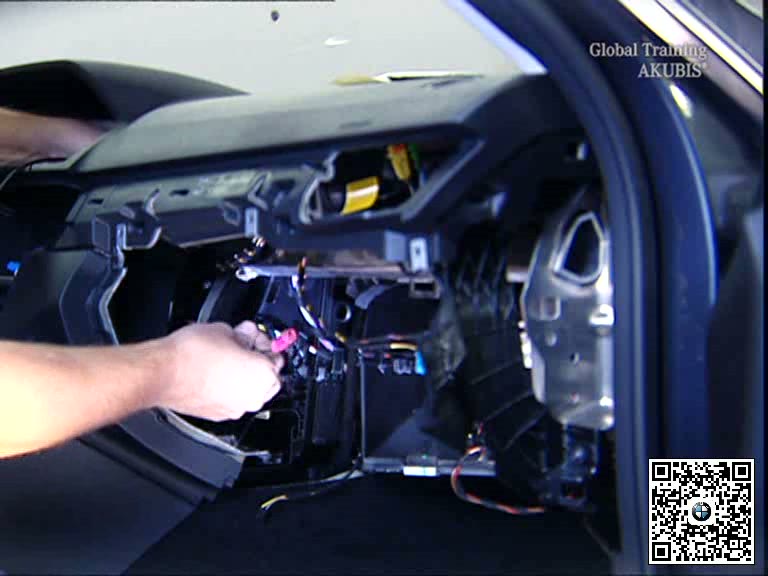

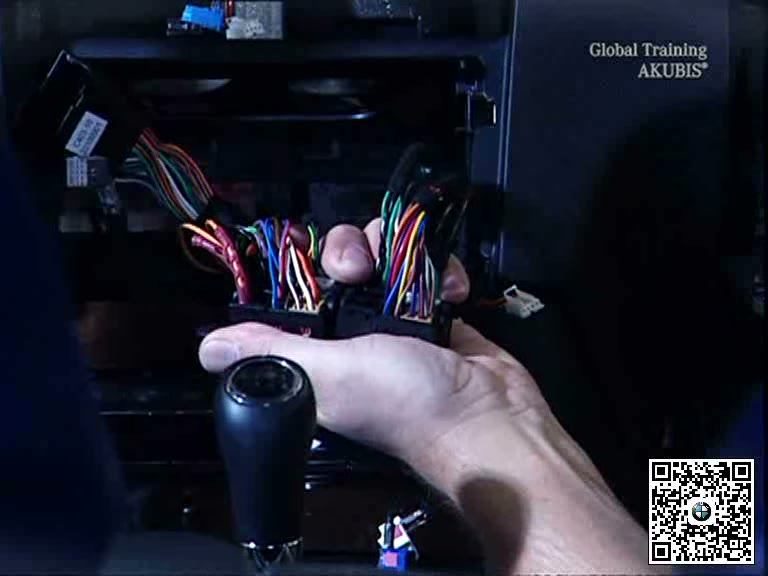

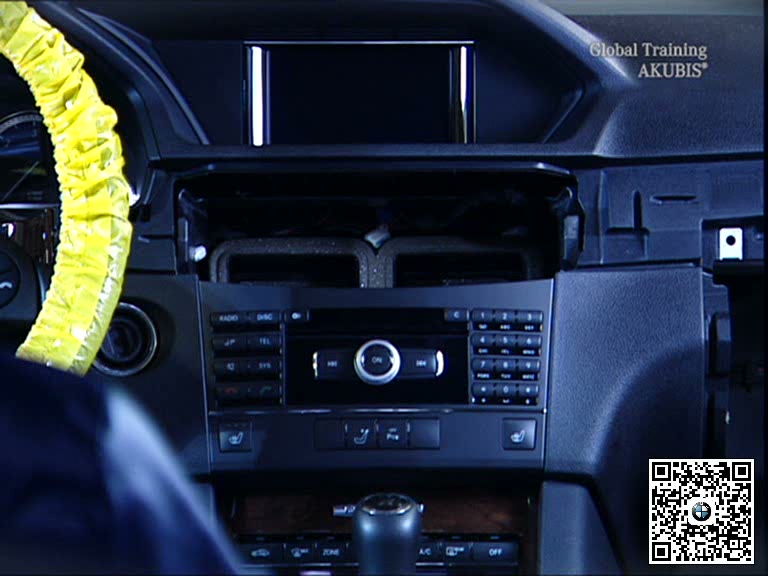

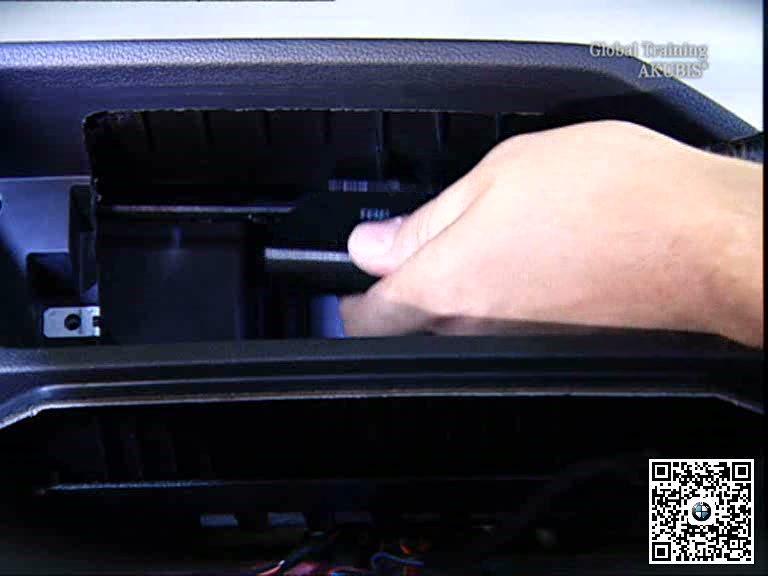

读取车辆装备并核对导航模块、天线、线束、支架和固定件，按规定断电。保护中控饰面后拆下主机及周边覆盖，记录插头位置。

二、安装导航模块和天线部件

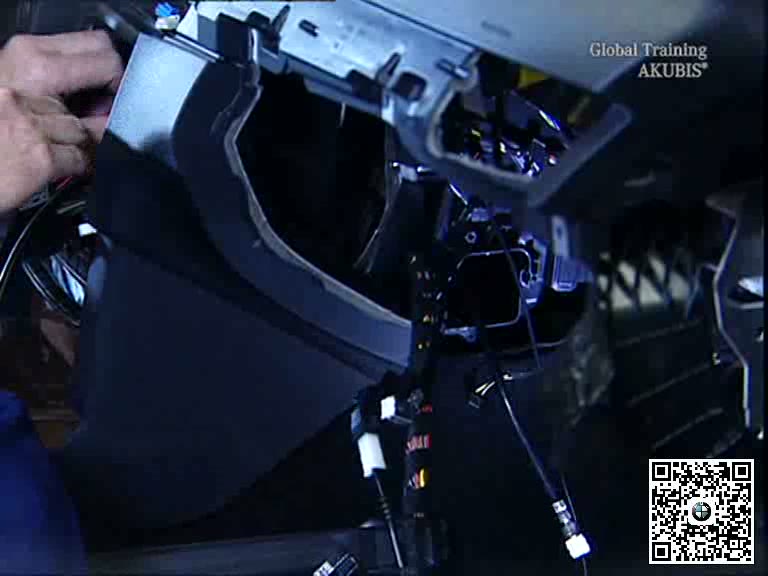

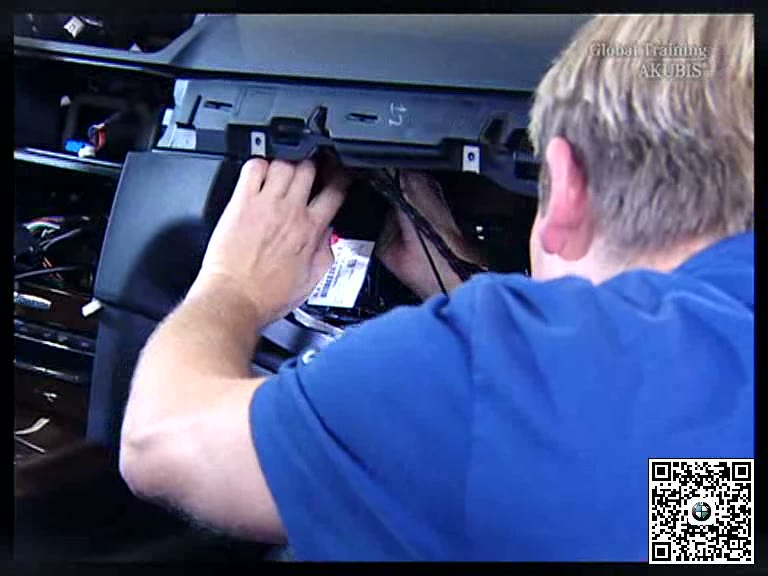

在规定位置固定导航模块和支架，安装天线或相应接收部件。安装面应清洁，模块不得影响手套箱、空调风道和其他线束。

三、按电路图完成线束插针

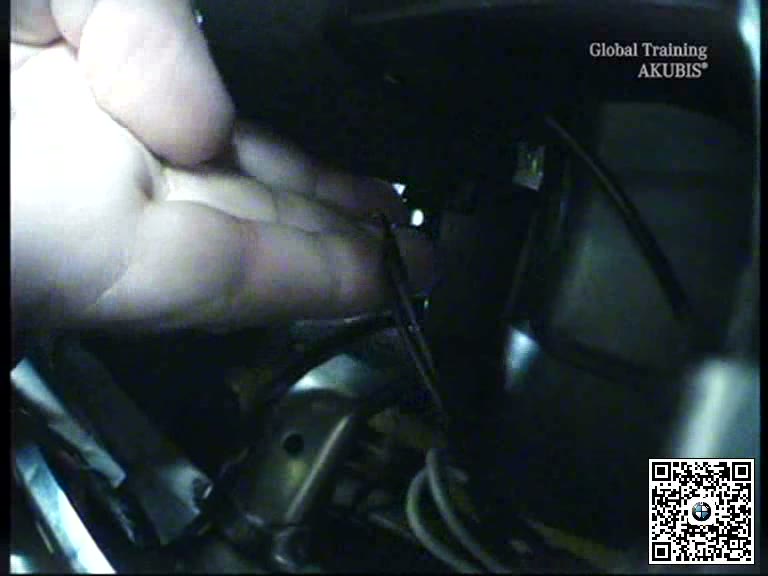

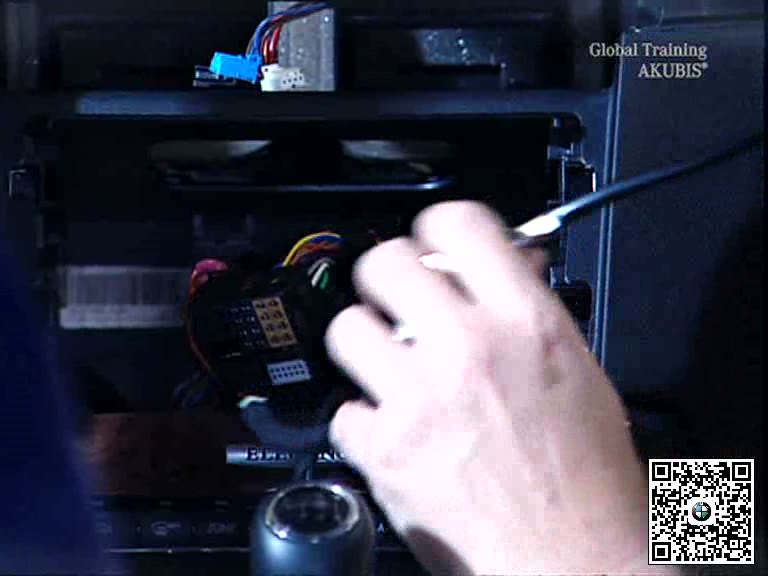

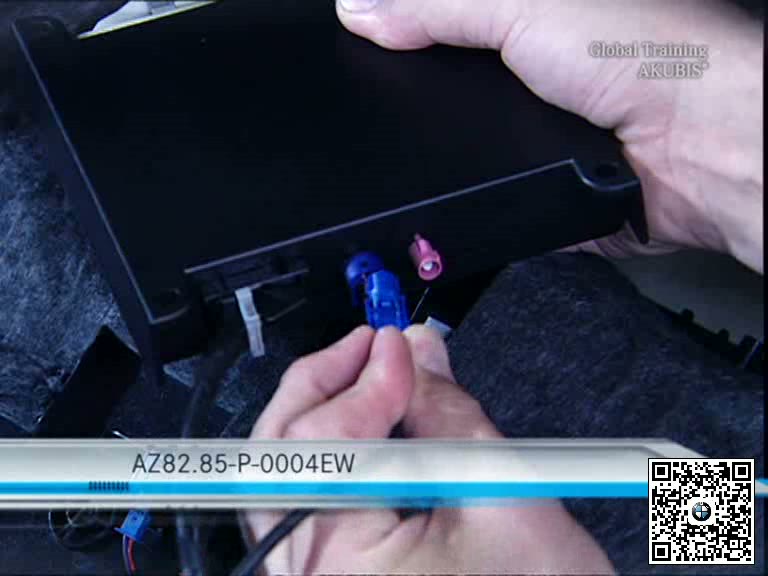

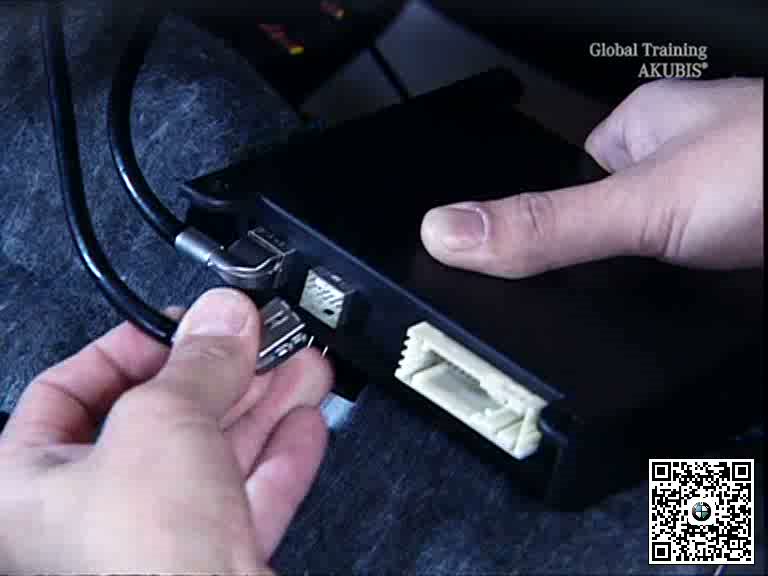

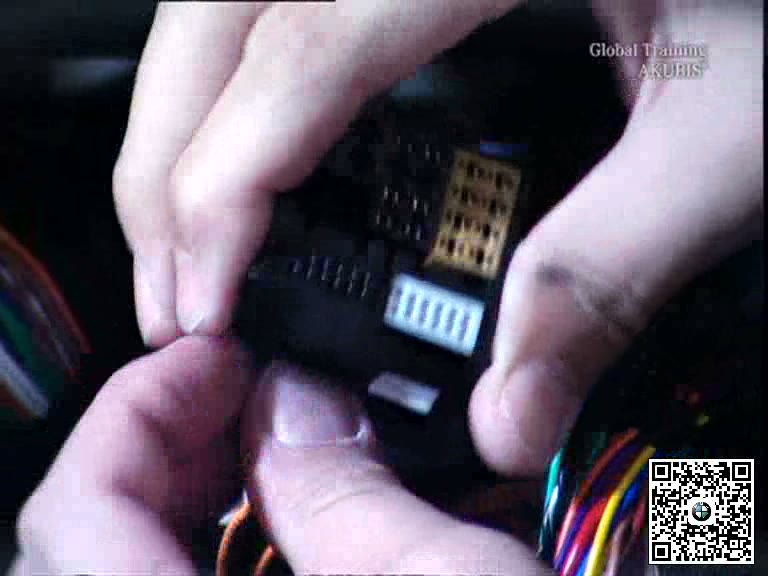

沿原车路径连接模块、主机、供电和通信线路，按电路图完成插针并锁止插头，恢复线束卡扣，避免锐边、夹压和异响。

四、编码并测试定位和导航

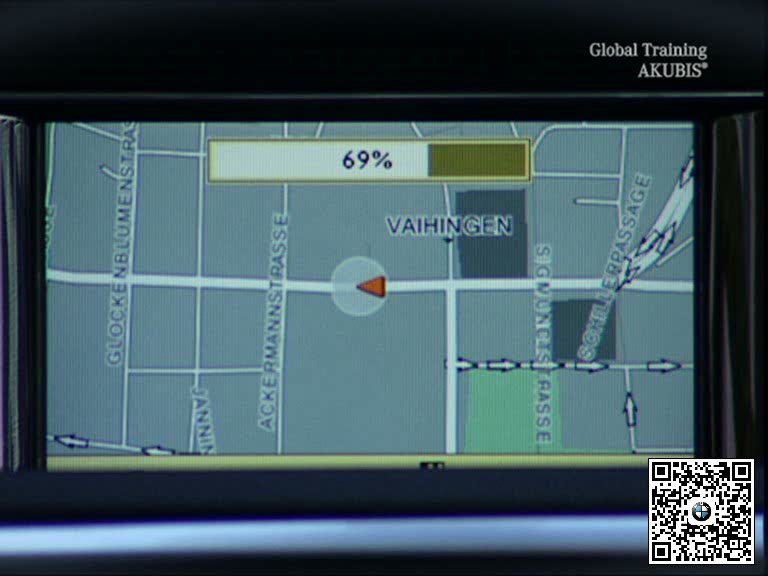

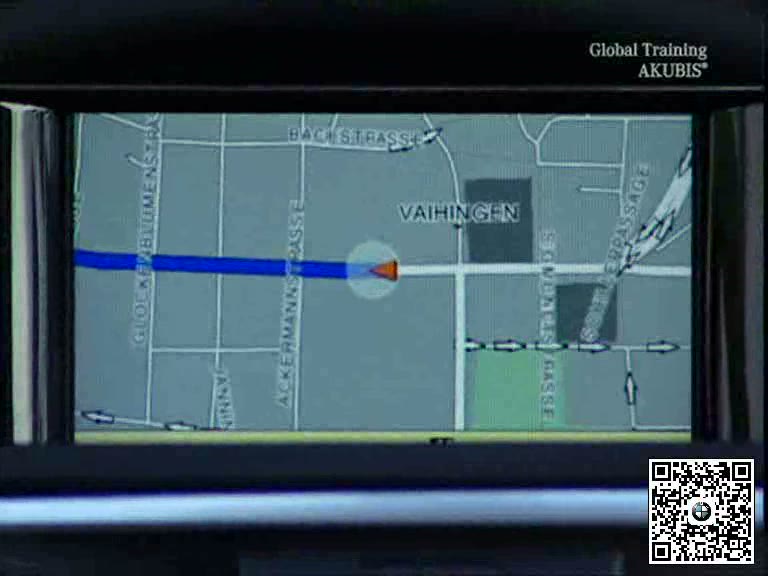

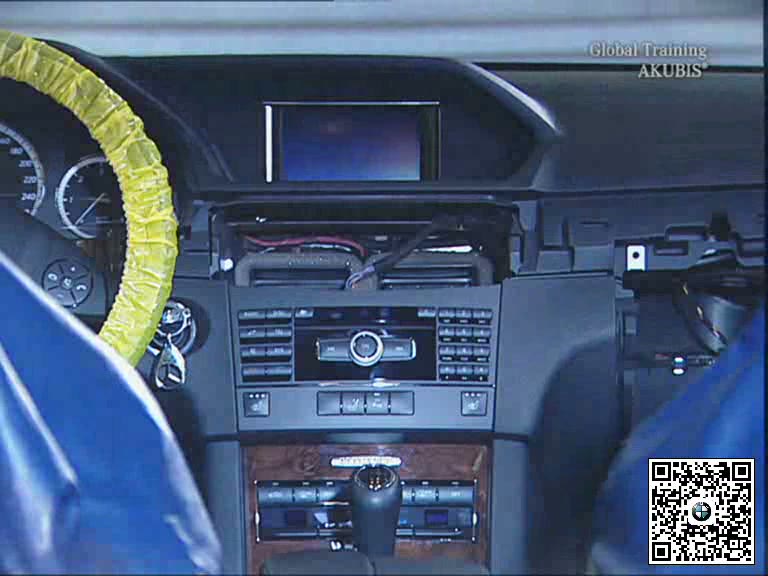

恢复电源后执行车辆配置和相关控制单元编码，检查导航菜单、卫星接收、车辆定位、声音提示及方向盘控制，确认无故障后装复饰板。

五、完工检查要点

• 套件与车辆生产日期和主机版本匹配。
• 模块、天线和线束固定位置正确。
• 插针、供电和通信连接与电路图一致。
• 编码后定位、路线和声音提示正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
