奔驰Actros废气处理单元抗石击护板加装：定位、固定与间隙检查

商用车废气处理单元位于底盘易受飞石和道路异物影响的区域，加装专用护板可改善外部防护。

护板必须使用匹配零件和固定点，不能与高温排气部件、软管、线束或车轮运动范围发生干涉。

一、固定车辆并确认安装适用性

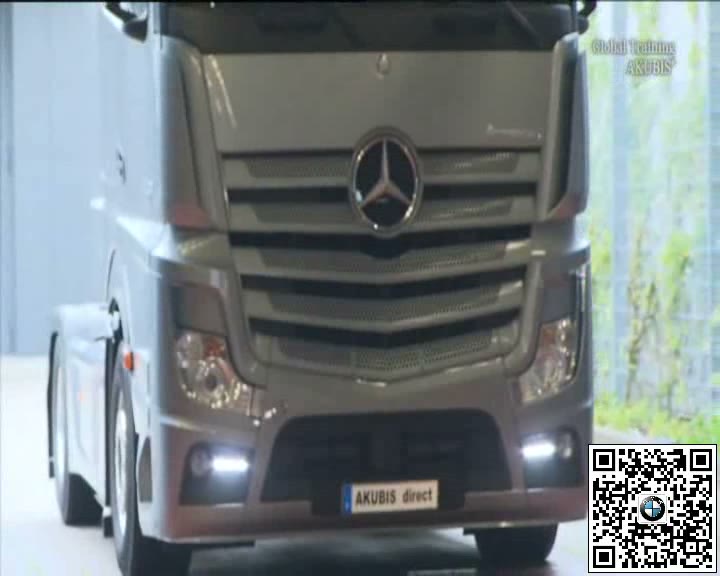

核对BM963车辆和加装件适用性，将车辆停在举升工位并做好防滚措施，待排气系统冷却后再进入车底。

二、检查护板、固定件和安装区域

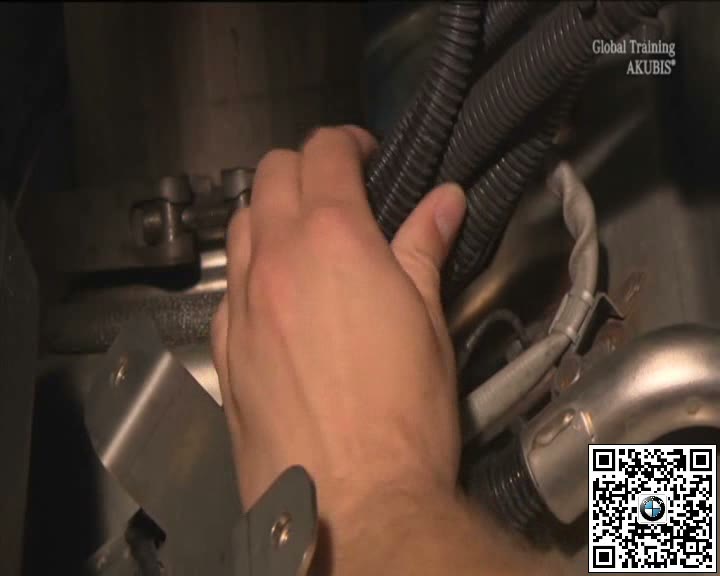

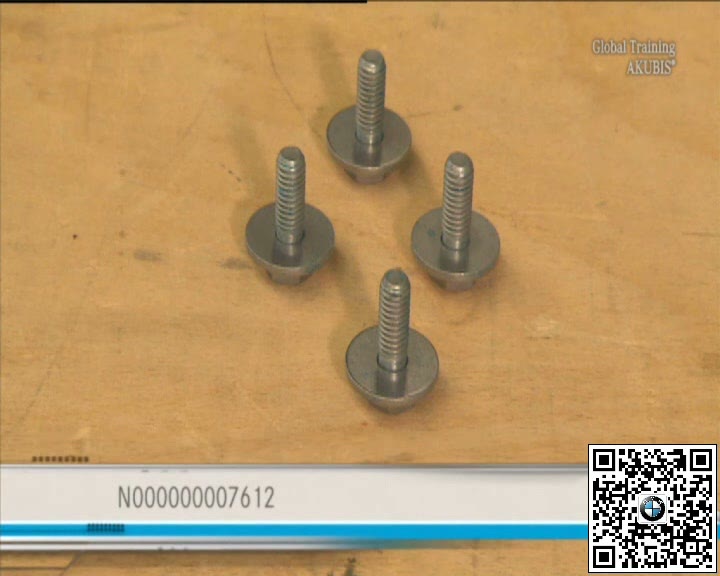

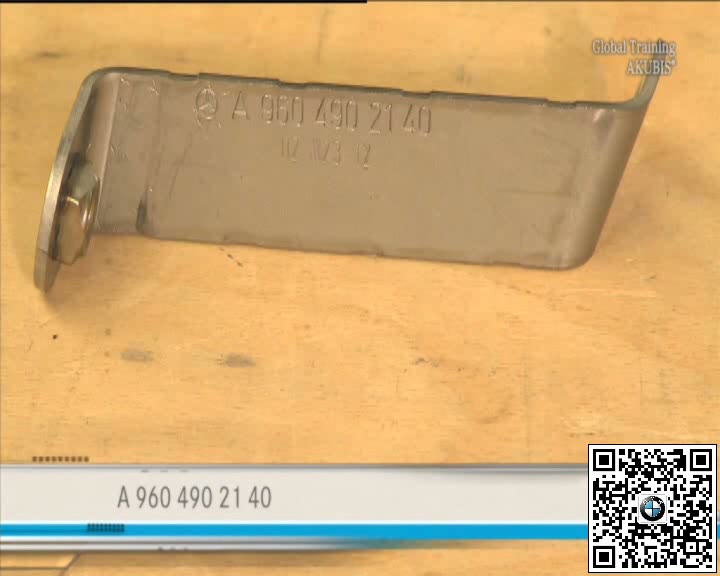

确认护板无变形，核对规定螺栓及固定点，检查废气处理单元、线束、传感器和支架是否已经损伤或松动。

三、定位护板并完成规定紧固

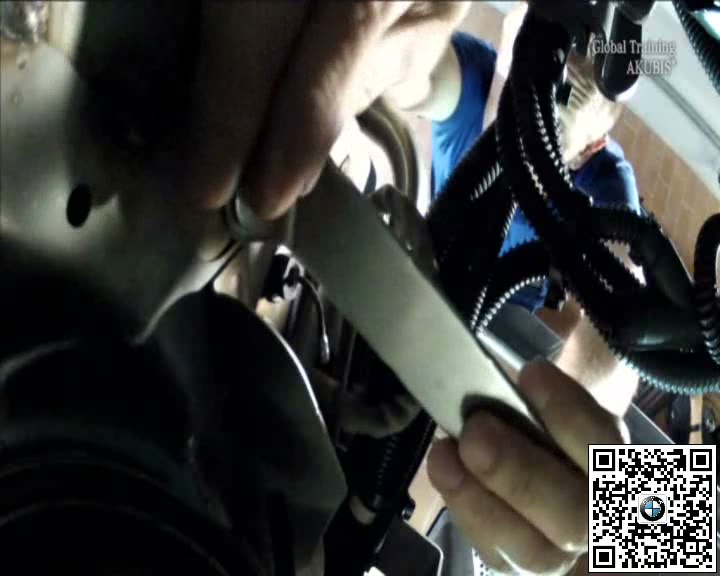

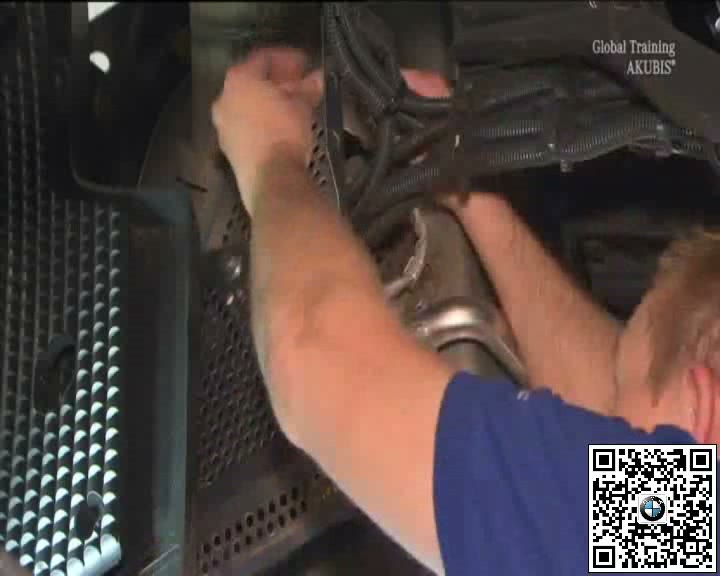

从车底将护板置于规定方向，先松装全部固定件以校正位置，再按维修文件要求依次紧固，避免护板扭曲。

四、检查静态及动态安全间隙

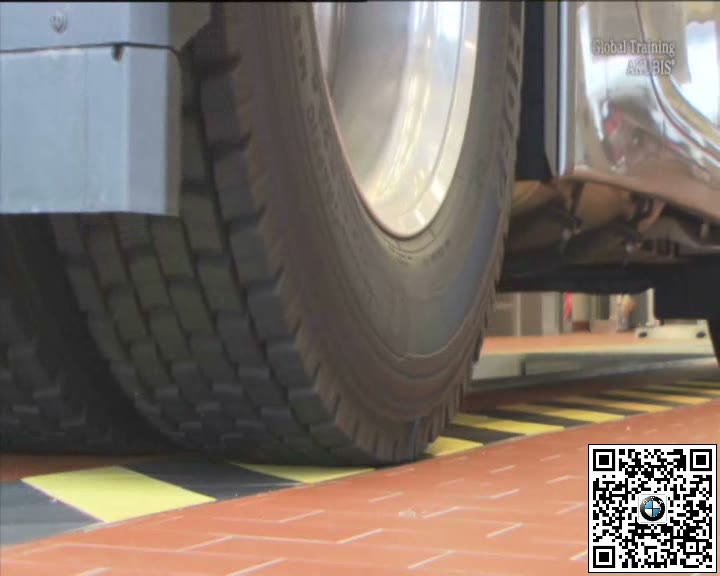

确认护板与排气系统、车架、线束和轮胎保持足够间隙，降下车辆后复查固定，并在短程运行后确认无振动异响。

五、完工检查要点

• 车辆及加装件适用性确认。
• 排气系统已充分冷却。
• 护板定位和紧固正确。
• 动态间隙及异响检查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
