2024+ 特斯拉 Model 3 后排中控台通风总成更换：两颗1 N·m螺钉与Toolbox自检

2024 年及更新款 Model 3 的后排中控台通风总成位于后显示屏后方。更换它并不是从出风口表面直接撬出：原厂先拆手机托盘和中控台多块饰件、断开低压电源，再移开后端模块与后显示屏。通风总成自身用两颗 T20 螺钉固定，复装后还要求通过 Toolbox 运行空调执行器自检。

适用范围与原厂参数

• 对象：Model 3 2024+ 中控台后排“通风总成 - 后 - 中控台”，英文为 Vent Assembly - Rear - Center Console；校正代码 1519010152，FRT 0.54。
• 总成两侧固定螺钉：合计 2 颗，T20，安装扭矩 1 N·m，可重复使用；原厂列有 1/4 英寸六角扭矩工具 1060071-00-A。
• 原厂扭矩表还列有左右垂直和水平传动装置各自的紧固值，但本次总成更换正文没有拆卸这些传动装置的独立步骤，不能把它们当成额外必须拆卸的螺钉。

位置与取得通道

打开所有车门、降下所有车窗。按车辆实际手机托盘结构，查阅卡子式手机托盘或螺钉式手机托盘拆装资料；两种托盘路径不可混用。依次处理中控台后端面板、USB 内保护框、左右后侧板、左右前侧毡毯和两侧饰板。然后按低压电源断开和连接完成隔离，依独立资料移开中控台后端模块与后显示屏。前置各件的卡子、插头和螺钉各有独立要求，不能把整组饰件概括成“直接撬开”。

下面两段原厂演示分别对应左侧前侧毡毯和中控台后端模块的通道拆卸，仅作相应独立资料的操作概览；右侧饰件、低压隔离与后显示屏仍按各自文字步骤执行。

两颗固定螺钉与总成拆下

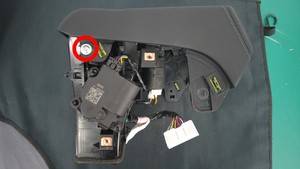

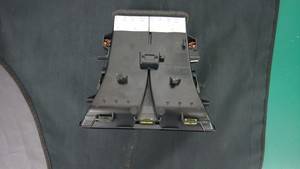

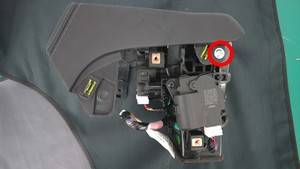

通道打开后，原厂图分别标出气波通风总成左、右两侧的固定螺钉。用 T20 工具拆下合计两颗螺钉，再取出中控台气波通风总成。不要把两侧固定点误认成传动装置紧固点，也不要牵拉相邻线束和后显示屏连接件。

卡子先接合，再紧固螺钉

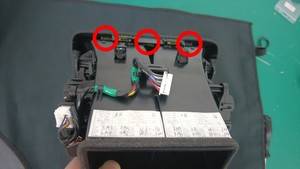

安装时，先使气波总成与通风口盖板的 3 处卡子完全接合，再装两侧螺钉，各紧固至 1 N·m。若卡子未对正，不应靠螺钉把总成强行拉入位置。按原厂逆序装回后显示屏、后端模块，连接低压电源，再恢复中控台饰板、毡毯、侧板、USB 保护框、后端面板和与车辆配置对应的手机托盘。

Toolbox 自检与完工检查

复装后连接装有 Toolbox 的笔记本，在 Actions/Autodiag 中搜索 TEST-SELF_VCUSB_X_HVAC-ACTUATOR，运行同名例行程序并等待完成，再断开 Toolbox。最后升起全部车窗、关闭车门。完工检查建议：确认后显示屏、后端面板与出风口缝隙均匀，出风方向调节时无卡滞、异响，拆过的饰板无松动；如自检未完成或出风异常，先回查三处卡子、两侧固定点和相关连接件，再按原厂诊断资料排查。

原厂资料及关联程序

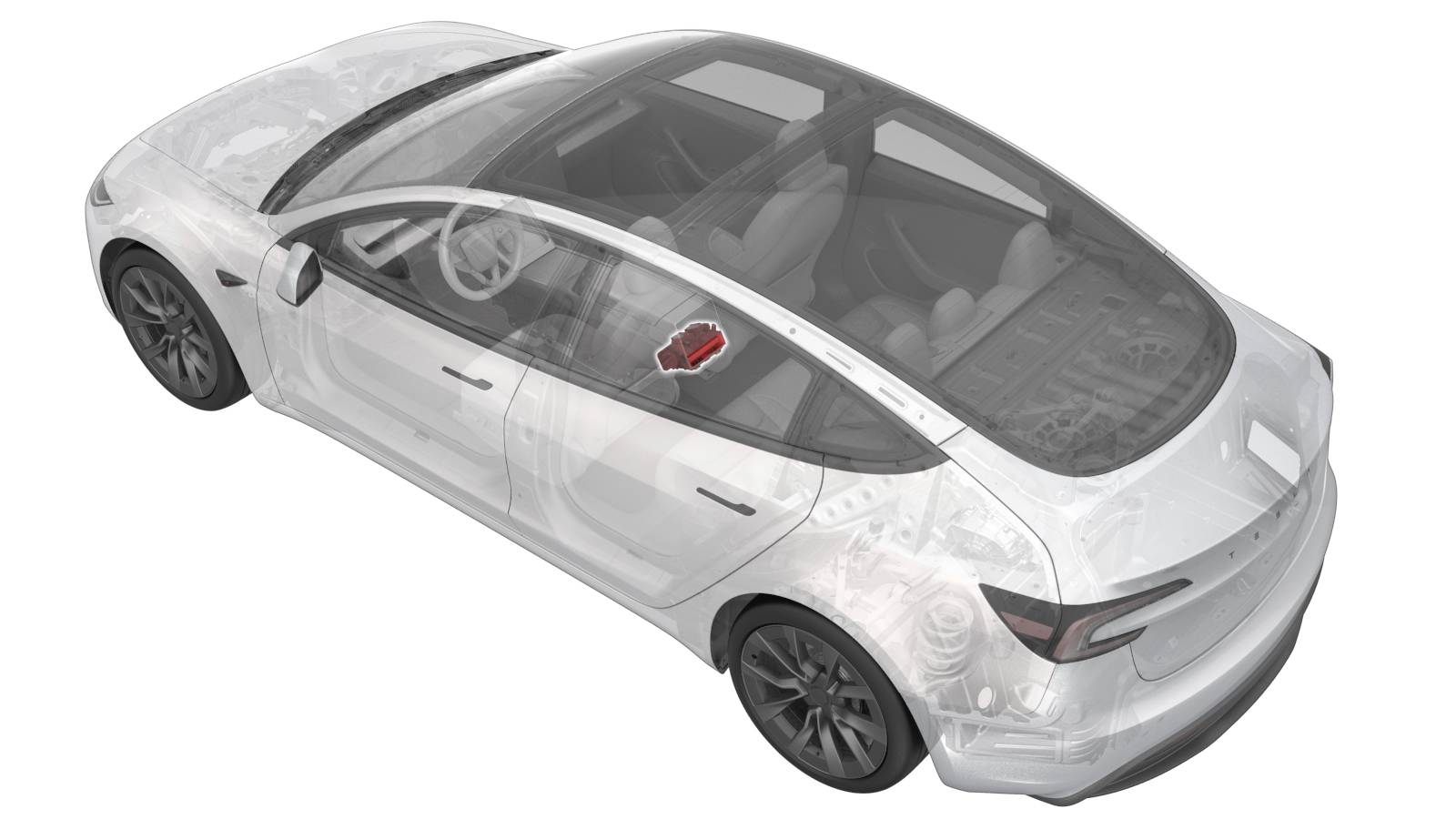

作业位置为 Model 3 2024+ 中控台后端、后排显示屏后的气波通风总成。原厂资料编号：GUID-6B1E93B2-6F56-41EA-8ED3-BB0F3F8AB18C；核对日期：2026 年 10 月 1 日。

• 中文原厂程序：通风总成 - 后 - 中控台（拆卸和更换）。
• 英文原厂程序：Vent Assembly - Rear - Center Console (Remove and Replace)。
• 卡子式手机托盘／螺钉式手机托盘：按生产配置选择前置通道；中控台后端面板与USB 内保护框：核对后部饰件拆装。
• 中控台后侧板、前侧毡毯和两侧装饰饰板：分别核对左右侧通道与卡接方式。
• 低压电源断开和连接、中控台后端模块和后显示屏：对应电源隔离、模块与屏幕的前置拆卸及逆序复装。
• Toolbox 连接和断开：更换后连接电脑并运行空调执行器自检时查阅。

图片来自 Tesla 原厂维修手册，教学封面基于原厂图片排版。若手机托盘、后端模块或后显示屏配置不同，先按车辆 VIN 与当前原厂资料确认通道步骤。
