2021+ 特斯拉 Model S 天线低压噪音过滤器更换：2 Nm、玻璃右侧与后除霜连接

2021+ 特斯拉 Model S 天线低压噪音过滤器，与掀背尾门玻璃右侧及后除霜电网线束相连。更换时先分清这两个连接，再拆过滤器自带的固定螺钉；复装螺钉使用T30工具、2 Nm，随后先接后除霜电网线束，再接玻璃右侧连接。

先认准低压过滤器与两个连接对象

对应原厂“噪音过滤器 - 低压 - 天线（拆卸和更换）”，适用2021+ Model S，中英文页面日期均为2026年8月9日，校正代码21300502，所列工时0.06小时。原厂在步骤中称其为Antenna 12V noise filter；这不是FM天线放大器，也不能直接套用天线接地噪音过滤器的固定和连接要求。

先移开后备箱行李架、尾门下部饰板和上部饰板。下部饰板为八卡子、两个电气接头，拆下时托住，防止悬挂或骤降。上部饰板的访问还引用扬声器格栅，须按对应资料移开格栅八卡子后，再处理上部饰板十卡子。

上部饰板资料标记草案，并列有高位制动灯支架与饰板的两卡子；发生进一步分离时，须核对适用的支架恢复要求后继续。访问饰件及线束状态不明确时，不得靠拉扯内饰或过滤器线缆扩大空间。

先断开玻璃右侧，再断开后除霜电网线束

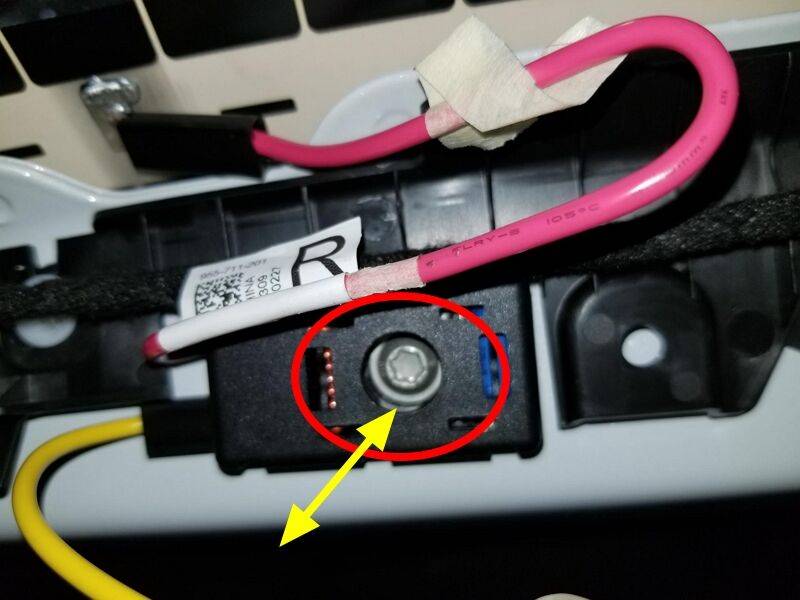

按原厂顺序，从尾门玻璃右侧断开天线低压噪音过滤器。下图箭头指向该连接位置，操作目标是接头，不能把玻璃上的连接部位当成撬动过滤器本体的支点。

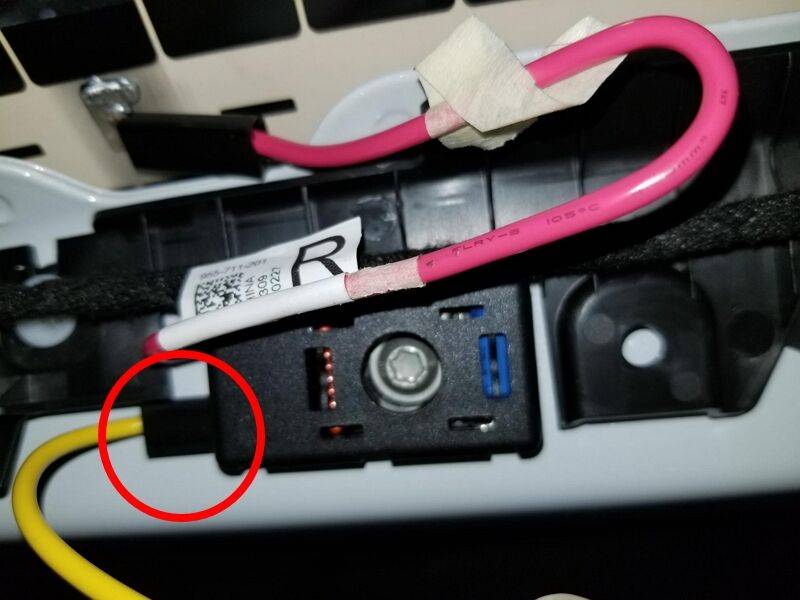

再断开后除霜电网线束与过滤器的连接。下图红圈标示另一处连接位置；确认两个连接均已分离后，再卸过滤器固定，避免剩余线缆承受拆下总成的重量。

过滤器自带螺钉：T30，复装2 Nm

拆下将过滤器固定到尾门的螺钉，使用T30工具，再取下过滤器。原厂说明螺钉由过滤器自身保留；下图红圈为固定螺钉位置，不是后除霜电网接头。若紧固件或过滤器固定结构损伤，应先核对适用维修要求。

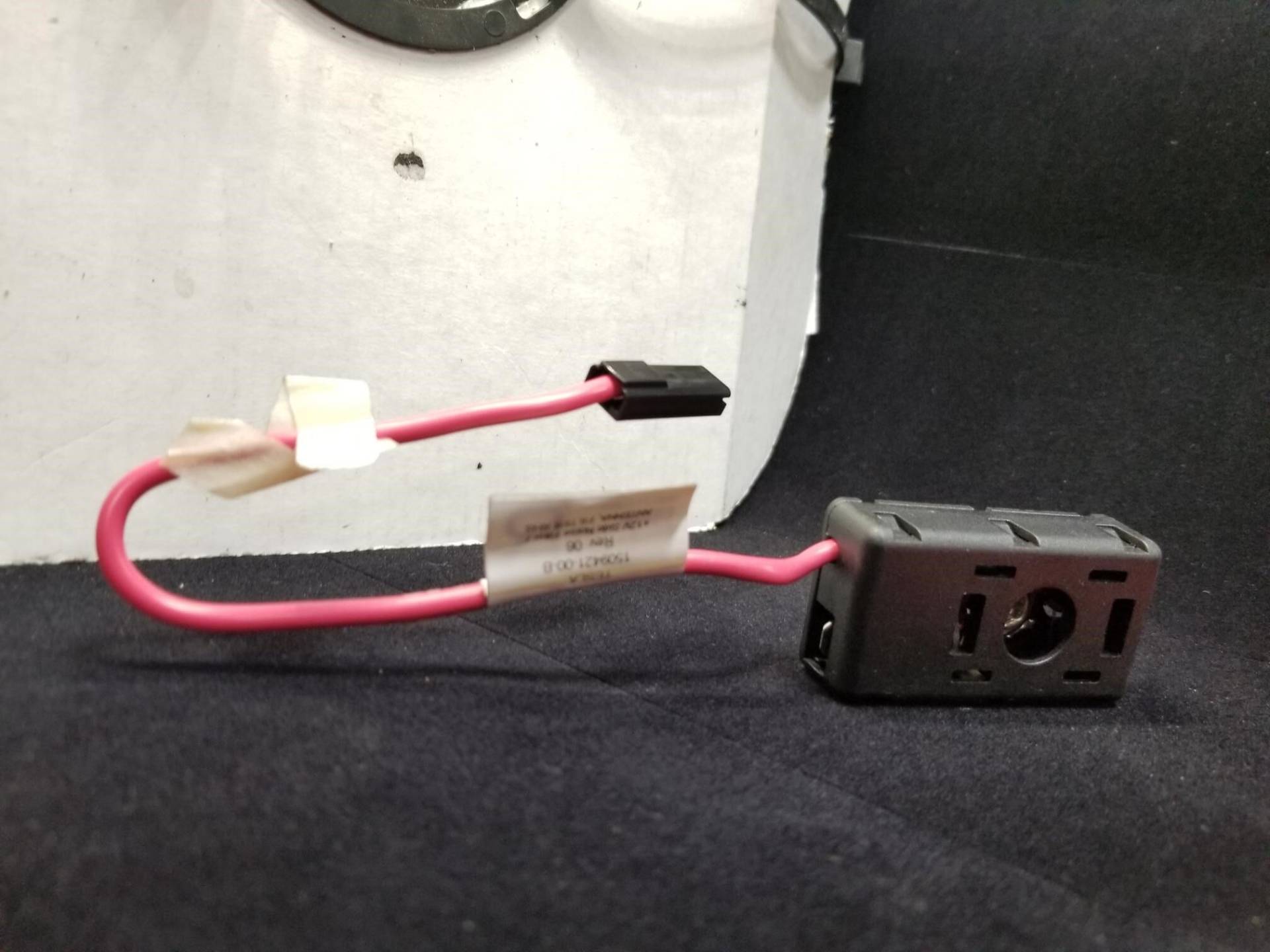

将过滤器放回尾门对应安装位置，安装其固定螺钉并紧至2 Nm。下图为拆下总成的原厂参考，线缆与本体应按实车安装关系放置；不要通过拧紧螺钉拉扯线缆或使接头承力。

先接后除霜电网，再恢复玻璃侧及访问饰件

先连接后除霜电网线束与过滤器，再将过滤器连接到尾门玻璃右侧。确认接头就位、线缆没有夹压或异常绷紧后，再恢复内饰，不能先扣紧饰板把接头状态遮住。

上部饰板按一侧白车身支架、中间卡子、其余卡子的顺序恢复十卡子，恢复格栅八卡子；下部饰板连接两个电气接头并扣回八卡子，最后恢复后备箱行李架并关闭尾门。与高位制动灯支架发生分离的固定也要单独确认恢复。

完工检查建议

• 低压噪音过滤器自带固定螺钉T30、2 Nm，玻璃右侧连接和后除霜电网线束连接分别就位。
• 两个连接附近无端子或线缆损伤、夹压及承力，访问饰板、相关接头、支架和行李架恢复。
• 按适用功能检查确认原报修的收音或后除霜相关状态。异常仍在时，应继续诊断相关电路，不能把过滤器更换视为所有接收或除霜故障均已修复。

原厂资料及关联程序

车型与位置：2021+ Model S，尾门玻璃右侧连接及后除霜电网线束之间的天线低压噪音过滤器。实际核对日期：2026年10月31日。

• 中文原厂程序：噪音过滤器 - 低压 - 天线（拆卸和更换）。
• 英文原厂程序：Noise Filter - LV - Antenna (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-2E99233A-DF2C-47F8-BC7C-87ABB04FC657。

以下资料用于核对必要前置及复装范围：

• 行李架 - 后备箱（拆卸和更换）：访问尾门内饰前移开行李架，结束后恢复；英文资料。
• 饰板 - 掀背尾门 - 下部（拆卸和更换）：八卡子、两个接头及托住饰板的要求；英文资料。
• 饰板 - 上 - 掀背尾门（拆卸和更换）：十卡子安装顺序与高位制动灯支架关系；资料标记草案；英文资料。
• 格栅 - 扬声器 - 掀背尾门（拆卸和更换）：由上部饰板资料引用的格栅八卡子访问及恢复；英文资料。

配图来自Tesla原厂维修手册。收音或后除霜相关异常持续时，先回查两处连接和线缆，再按对应系统的适用电路及诊断要求继续处理。
