奔驰W205车外后视镜总成拆装：门板进入、镜座固定与线束布置

W205车外后视镜线束在车门内部连接，拆卸总成前需要释放门板和线束固定。

最后一处镜座固定拆除时应从外侧托住后视镜，防止总成跌落划伤车门。

一、保护车门并拆开内饰进入镜座

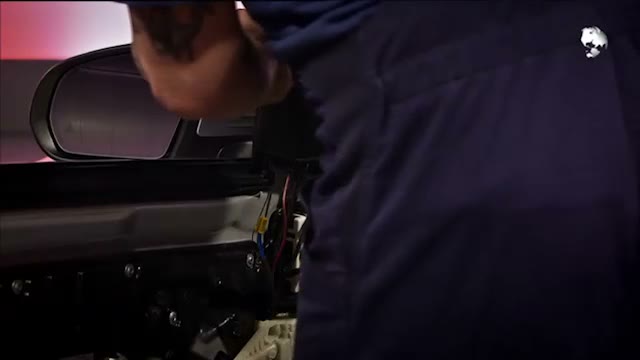

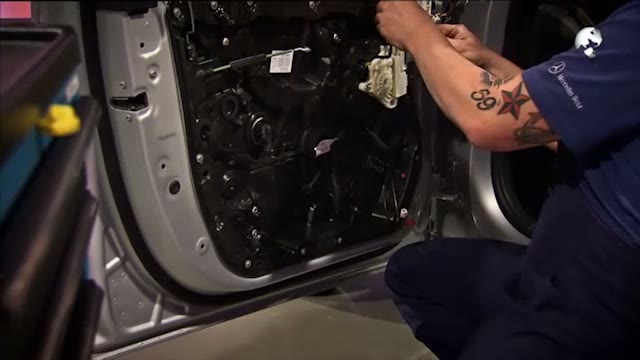

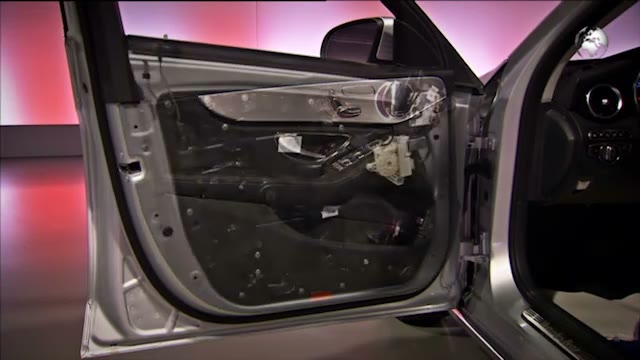

关闭点火，保护门槛和漆面，按规定拆开车门饰板及内侧三角覆盖区域。

二、断开插头并释放线束固定

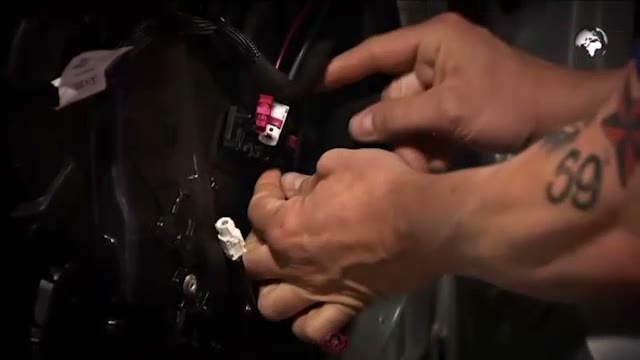

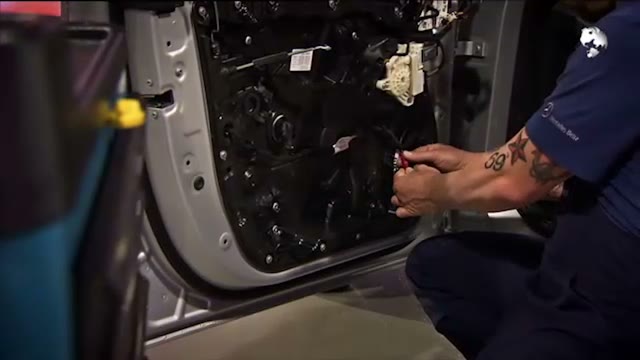

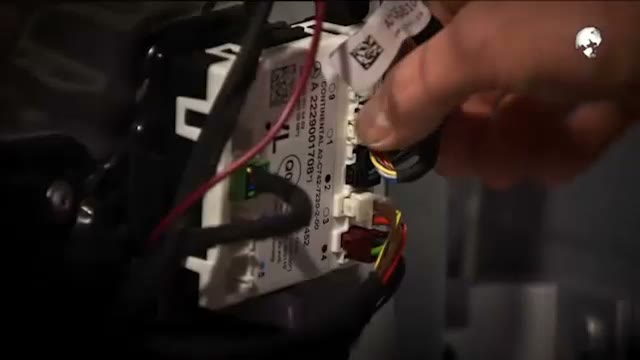

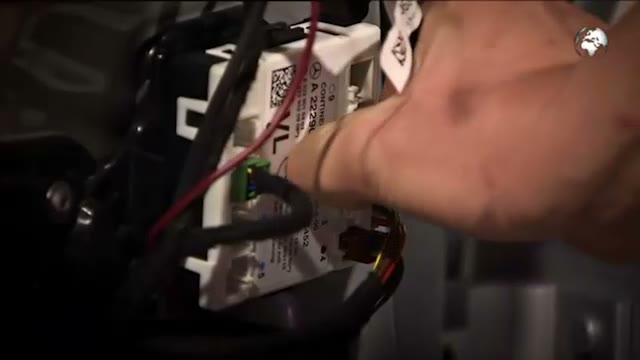

识别后视镜插头和线束走向，解除锁止并逐个释放门内卡夹，避免拉扯导线。

三、托住总成并拆除镜座固定

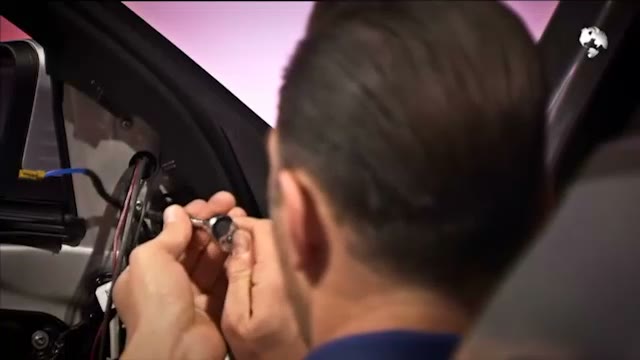

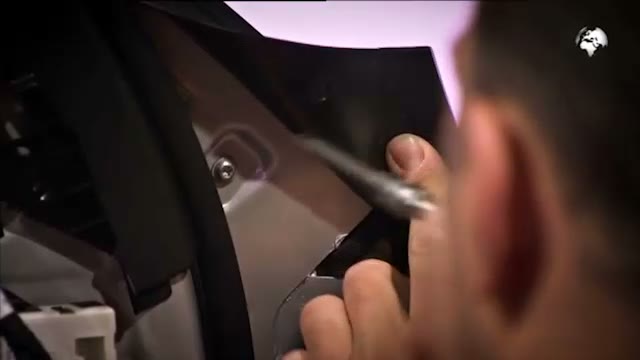

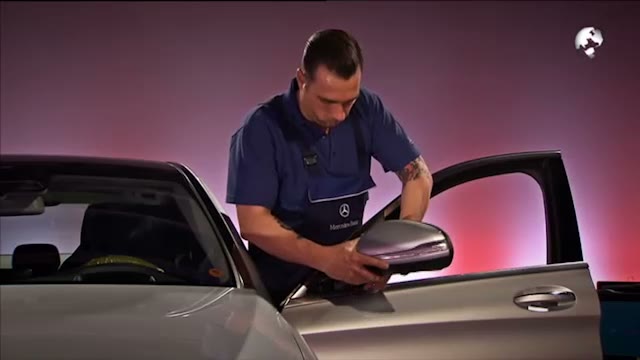

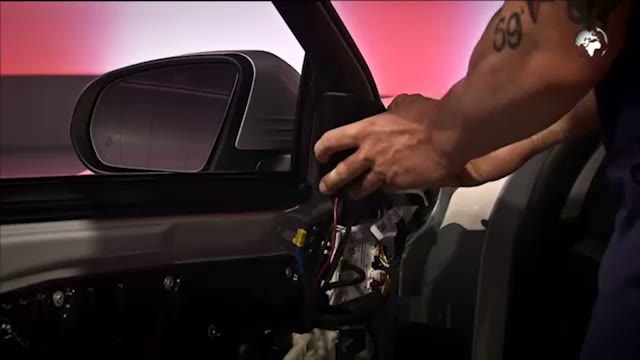

从车外稳定托住后视镜，拆下镜座紧固件和密封连接，平稳移出完整总成。

四、恢复密封并检查后视镜全部功能

对正镜座密封和定位，恢复线束及门板，测试调节、折叠、加热、照明和适用摄像功能。

五、完工检查要点

• 车门饰板和漆面得到保护。
• 后视镜线束及卡夹完整释放。
• 拆最后固定时总成得到托持。
• 装复后密封和全部电气功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
