奔驰夜视摄像机 S 护板支架摇摆 / 松动 / 发出噪音：GI54.30-P-042158

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

夜视摄像机支架松动、摇摆或发出噪音。

二、原通告列出的可能原因

夜视摄像机支架上的固定架的螺纹孔沉孔尺寸不够。

三、检查与补救步骤

检查固定架和夜视摄像机支架的螺栓连接。

拆卸夜视摄像机支架（AR54.30-P-3000SX）

的螺纹孔中加工沉孔，尺寸至少为 1.1 x 45°（见附录）。

附件

文件 描述

Halter Night View.jpg 夜视系统 S 护板支架 221。

四、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

助系统摄像机

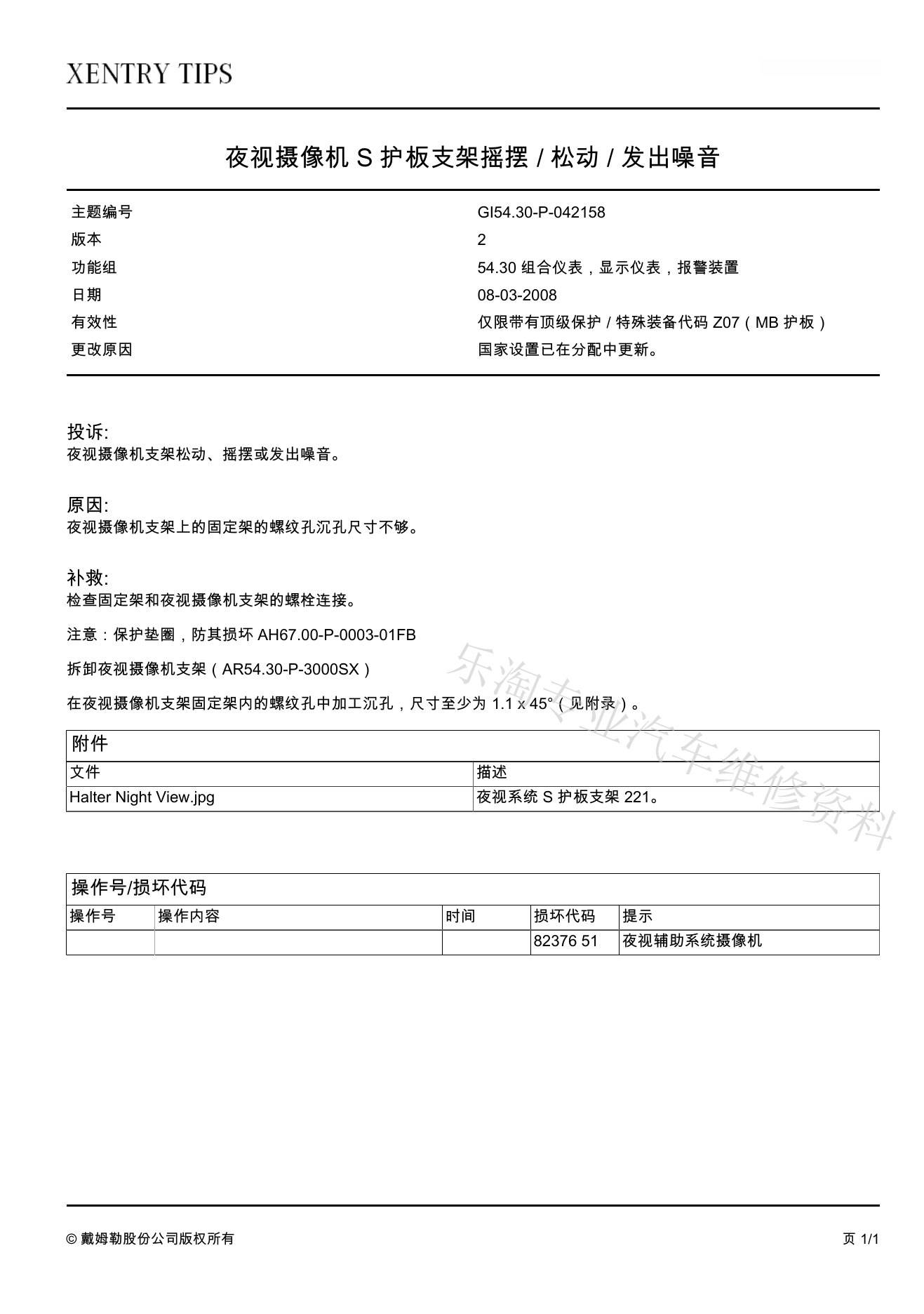

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
