奔驰OM651柴油发动机：2000bar共轨、双级增压、排放与热管理

OM651是一款2.2L直列四缸共轨柴油发动机，2008年首先用于W204，随后又以不同版本纵置或横置在多种车型上。它把2000bar压电共轨、串联双级涡轮、EGR/DPF/SCR后处理、可切断水泵与活塞机油喷嘴组合起来。由于车型跨度大，零件与排放配置会变化，诊断时必须先确认具体版本。

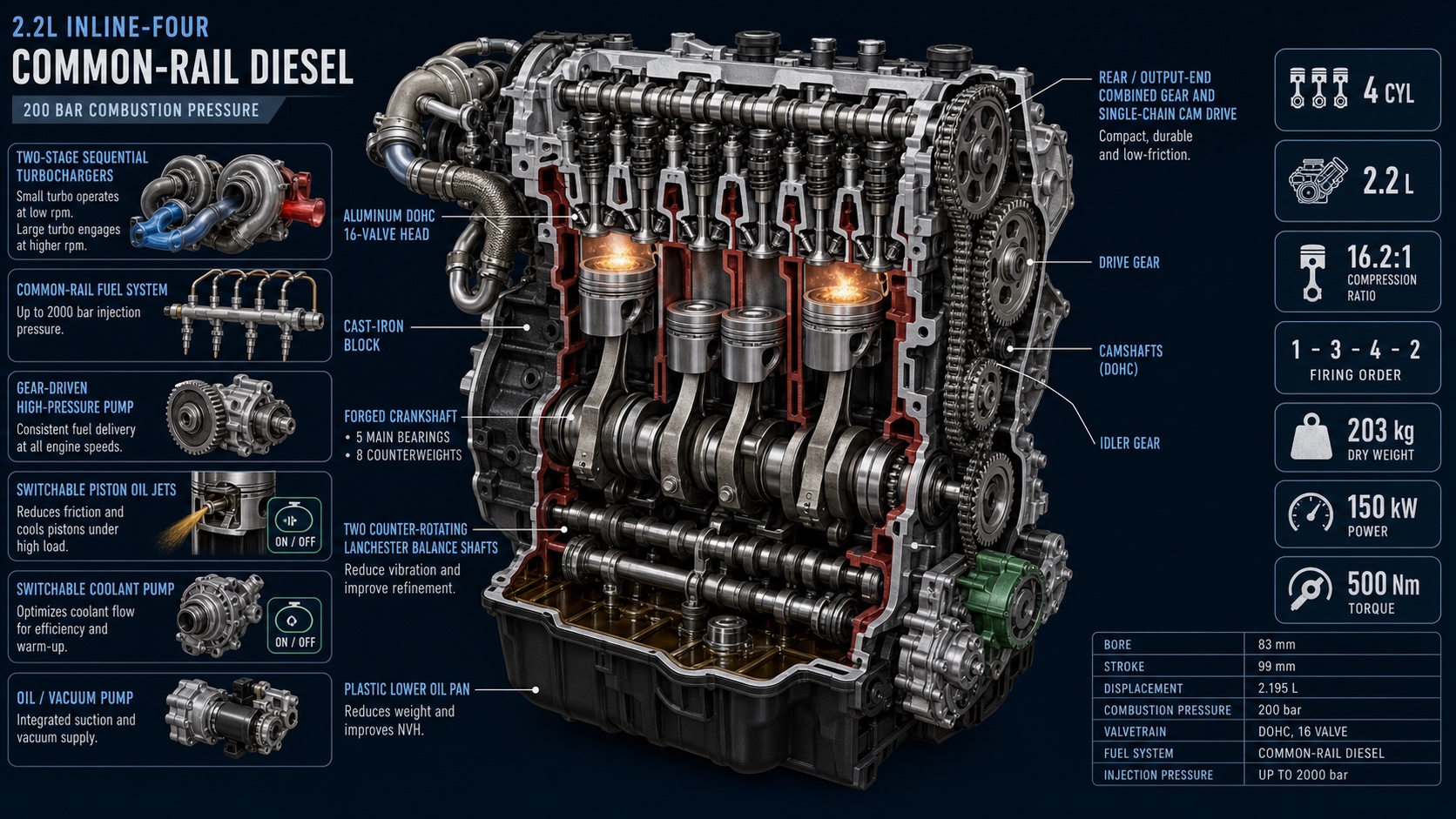

一、基础参数与结构特点

• 四缸，缸径83.0mm、冲程99.0mm，压缩比16.2:1，发火顺序1-3-4-2。
• 典型高功率版本约150kW、500Nm，发动机净重约203kg。
• 铸铁曲轴箱、高强度铝制气缸盖、双凸轮轴、每缸四气门。
• 气缸盖可承受约200bar最大燃烧压力。
• 纵置版本常用压电喷油嘴，部分横置版本为电磁喷油嘴。
• 两根反向旋转兰彻斯特平衡轴、塑料下油底壳和可切断活塞冷却喷嘴。

二、为什么同时使用齿轮和链条

曲轴输出端的齿轮组驱动平衡轴、机油泵、真空泵、高压燃油泵和凸轮轴链轮，再由单排链条驱动两根凸轮轴。这种组合缩短发动机并隔离部分曲轴扭振。凸轮轴中央螺栓为左旋螺纹；排气凸轮轴信号可在曲轴位置传感器故障时作为紧急运行替代信息。

三、低压燃油系统先解决供给与温度

电动燃油泵经滤清器把燃油送到高压泵。Y94油量控制阀决定进入两个泵单元的燃油量，低压侧减压阀把压力限制在约4至4.5bar，并兼顾泵润滑与排气。寒冷时滤清器加热元件保持柴油流动；带U41配置的滤清器还用电极检测积水并提示排水。

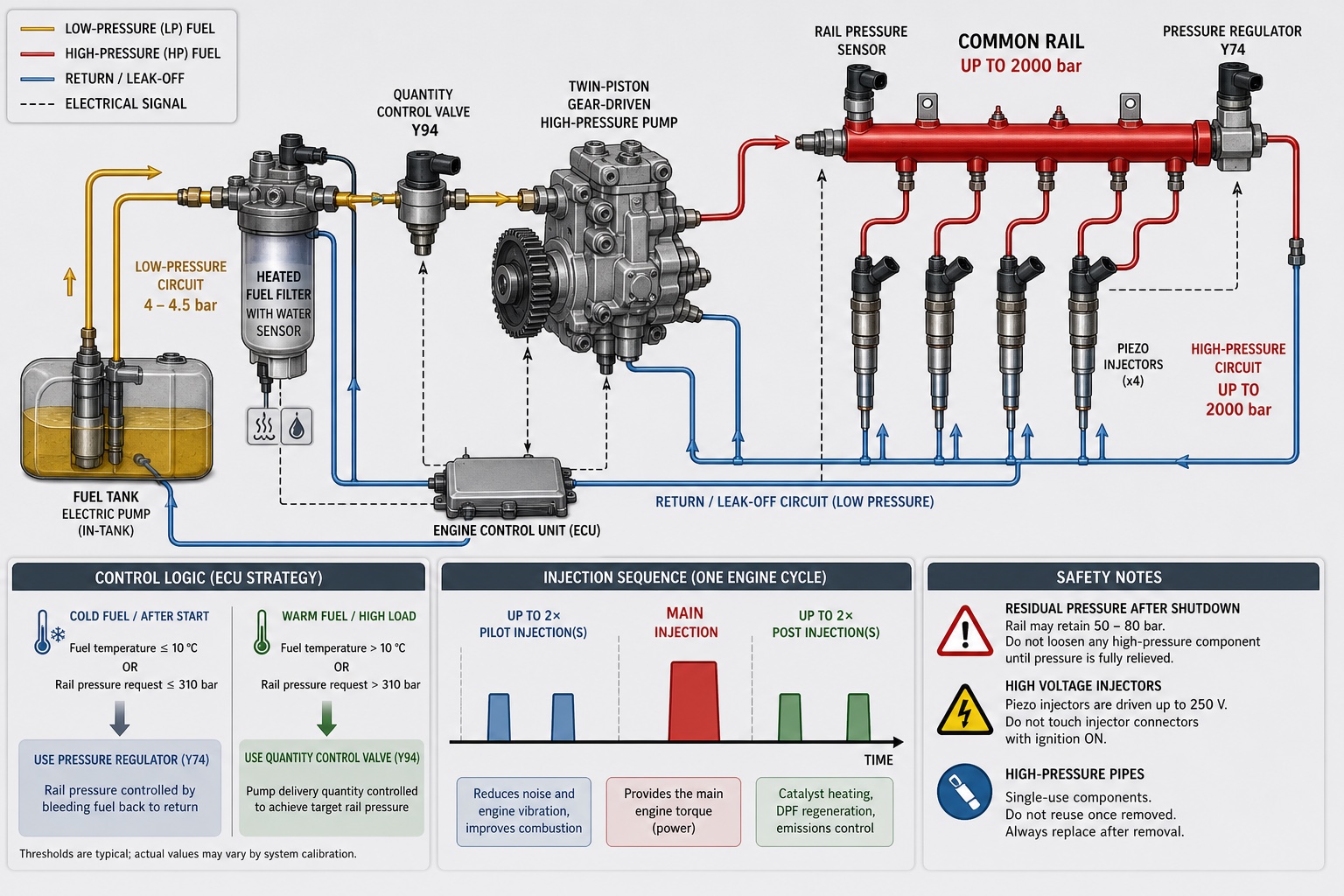

四、2000bar共轨怎样调压

双活塞高压泵由齿轮驱动，转速为发动机的一半，向油轨提供最高约2000bar压力。起动后冷燃油阶段主要由Y74压力调节阀控制，燃油通过节流狭隙可迅速升温；燃油温度高于约10℃，或一次性油轨压力请求大于约310bar时，系统更多使用Y94计量控制，只压缩所需燃油以降低泵负荷。

熄火后油轨仍可能保留50至80bar残压，必须通过规定程序泄压后才能打开。拆下的高压管属于一次性件。任何微小污染都会损伤泵和喷油嘴，清洁度比普通低压燃油维修更严格。

五、压电喷油嘴为什么需要高电压

压电陶瓷直接控制针阀，响应快，能精确安排最多两次预喷、主喷和最多两次后喷。预喷降低燃烧噪声，主喷产生扭矩，第一次后喷提升催化器温度，第二次后喷支持DPF再生。运行时喷油嘴可能承受最高约250V，不能拔插、接地或用普通试灯测量。

六、喷油量自学习与IQC编码

主喷油量通过氧传感器闭环修正；零喷油量修正利用爆震传感器识别微量喷射造成的燃烧响应，补偿针阀磨损。学习条件包括约1000至2600rpm、机油温度高于80℃以及减速或正常行驶状态。更换喷油嘴后必须写入对应24位IQC校正码，否则各缸喷油精度可能失衡。

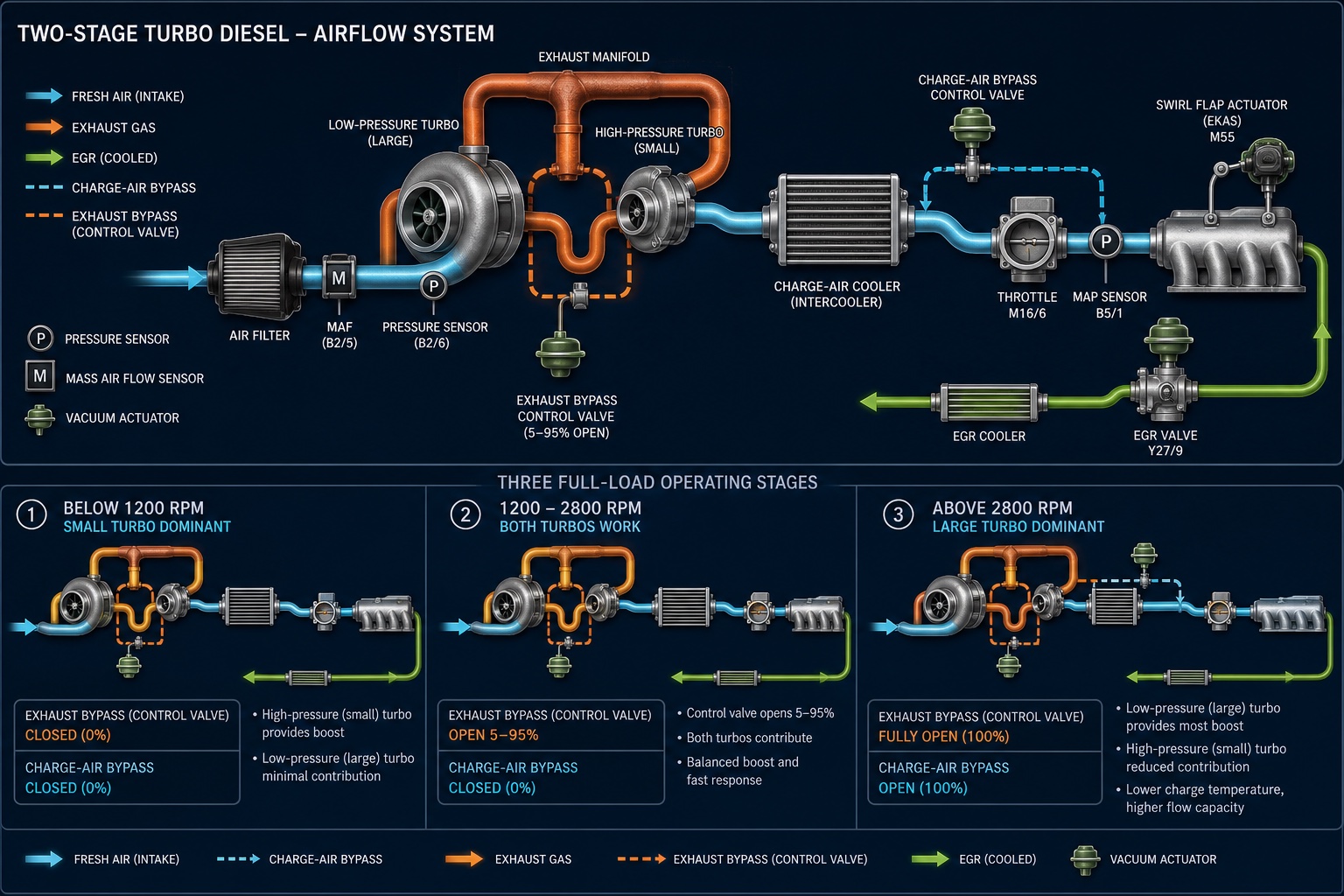

七、串联双级涡轮的三个阶段

• 全负荷低于1200rpm：控制阀、废气旁通和增压空气旁通均关闭，废气先通过小型高压涡轮，再通过大型低压涡轮。
• 1200至2800rpm：增压压力控制阀按需求打开约5%至95%，两只涡轮共同工作。
• 高于2800rpm：控制阀全开，增压空气旁通打开，大型低压涡轮承担主要增压，小涡轮负荷被绕开。

整个系统依赖真空膜盒、Y93增压压力转换器、Y31/4废气旁通转换器和Y132增压空气旁通转换器。增压不足不能只换涡轮，应先比较目标/实际压力、真空供给、三个阀位、MAF、B28/5滤芯后压力和B5/1节气门后压力。

八、节气门和EKAS在柴油机上做什么

M16/6节气门并非主要用于驾驶员扭矩控制，而是帮助调节进气与再循环废气比例，并在停机时关闭。EKAS在低转速负荷下关闭部分进气道，提高另一通道流速与涡流，改善混合和炭烟；高负荷时风门打开保证空气量。M55故障或断电时回位弹簧使风门机械打开。

九、EGR如何降低NOx

冷却后的废气在节气门后与增压空气混合，降低气缸氧浓度和燃烧温度，从而减少NOx。Y27/9控制EGR量，Y85控制EGR冷却器旁通。实际EGR率还受转速、负荷、进气/排气温度、增压、冷却液温度和DPF状态限制，因此“EGR目标为零”不一定代表执行器坏。

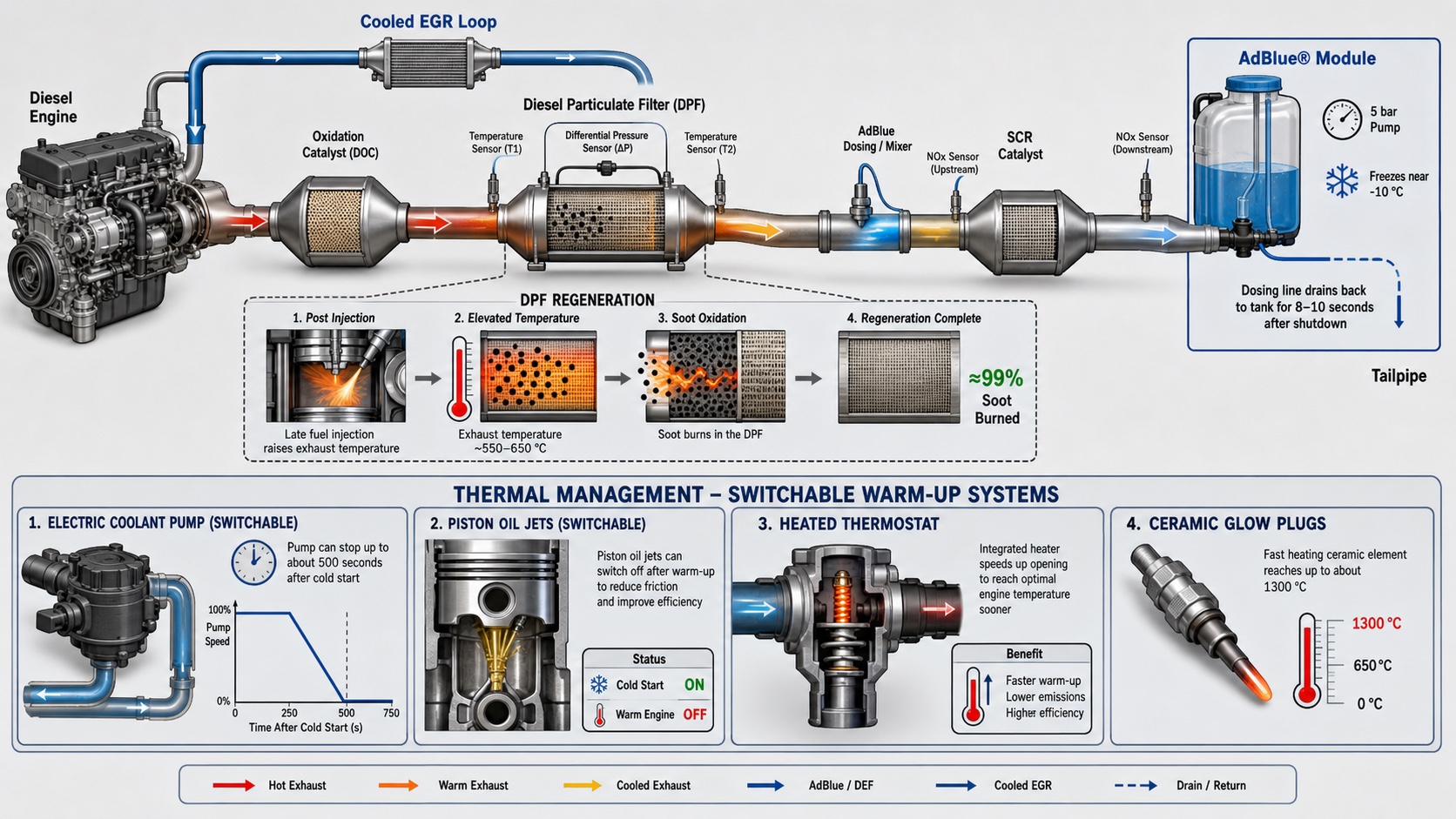

十、DOC与DPF怎样配合

氧化催化器先降低HC和CO，并为DPF再生提供热量。壁流式DPF把炭烟留在多孔滤壁，B28/28压差传感器估算负荷；达到条件后，CDI通过后喷、EGR调节、加热功能和换挡策略提高排温。资料描述再生可烧掉约99%的炭烟，但不可燃灰分仍会逐渐累积。

十一、SCR与AdBlue关键参数

N118/5控制输送和喷射，Y129计量阀把尿素溶液喷在SCR上游，经混合器形成氨并还原NOx。输送模块典型压力约5bar，溶液凝点约-10℃，储液罐和管路带加热。熄火后计量阀打开，抽吸泵把管内溶液抽回罐中约8至10秒，避免阀内结冰膨胀。

液位进入储备区后会提示补充；加注后通常需要以15km/h以上行驶约1分钟识别。空罐后启动限制属于排放合规策略。只应使用符合ISO 22241的溶液，不加水、不混入清洁剂或其他工作液。

十二、可切断冷却液泵的作用

冷启动时Y133通过真空机构切断水泵输送，使燃烧室更快升温，按工况最长可持续约500秒。电子加热节温器R48再精确调节散热器与小循环。冷机水泵不流动可能是正常暖机策略；判断故障应看泵切断命令、温度上升曲线、真空和阀杆位置。

十三、可切断活塞机油喷嘴与可控油泵

旋转叶片机油泵控制压力约4.7bar，限压阀把最高压力限制在约10bar。冷机且温度、转速、喷油量满足条件时，Y131关闭活塞冷却喷嘴以加快暖机并降低泵负荷；负荷升高后恢复喷油冷却。两只涡轮、曲轴轴承、凸轮轴与链条机构都依赖正确油路。

十四、陶瓷预热塞的注意事项

四只陶瓷预热塞由N14/3预热输出级经LIN控制，最高温度约1300℃，比传统结构高约200℃。陶瓷对跌落和振动极敏感，掉落件不得继续使用；微裂纹可能在运行中断裂落入燃烧室。拆装气缸盖前应先移除预热塞。

十五、真空系统控制了哪些功能

• Y31/4：废气旁通阀，调节部分排气绕过低压涡轮。
• Y93：调节高压与低压涡轮之间的排气分配。
• Y132：打开增压空气旁通，解除高压小涡轮负荷。
• Y85：切换EGR冷却器旁通。
• Y133：控制冷却液泵切断。

这些执行器共享真空泵和储气罐。主真空不足、单向阀或某条软管泄漏，可能同时造成增压、EGR和暖机异常。多个不相干执行器一起报码时，应优先测公共真空供给。

十六、建议的系统诊断顺序

• 确认纵置/横置版本、喷油嘴类型、排放配置和故障发生工况。
• 完整扫描CDI、SCR、NOx、预热和传动系统故障码与冻结帧。
• 核对低压供油、目标/实际油轨压力、Y94/Y74调节和喷油修正。
• 记录三阶段增压的目标/实际压力、真空与阀位。
• 比较MAF、MAP、EKAS、EGR目标/实际和DPF压差温度。
• 检查AdBlue压力、喷射、回抽、加热及NOx前后效率。
• 分别验证水泵切断、节温器、机油压力、Y131和预热输出。
• 修复后完成编码/学习，并在冷启动、加速和再生工况复测。

诊断思路小结

OM651不是单一共轨发动机，而是一套燃油、空气、真空、排放与热管理相互制约的系统。先确定故障发生在哪条能量或流体路径，再用目标/实际值和执行器测试逐段隔离，能避免把公共真空、温度许可或压力泄漏误判成昂贵总成损坏。
