奔驰M264发动机：48V BSA、低摩擦结构、增压与热管理

M264是在M274基础上重新开发的2.0L四缸汽油发动机，最初随238系列车型引入。它把降低摩擦、提高单位功率、改善NVH、汽油颗粒捕集和48V轻混合在一起：发动机本体仍使用皮带附件，但皮带系统升级为可双向传递扭矩的起动发电机BSA。

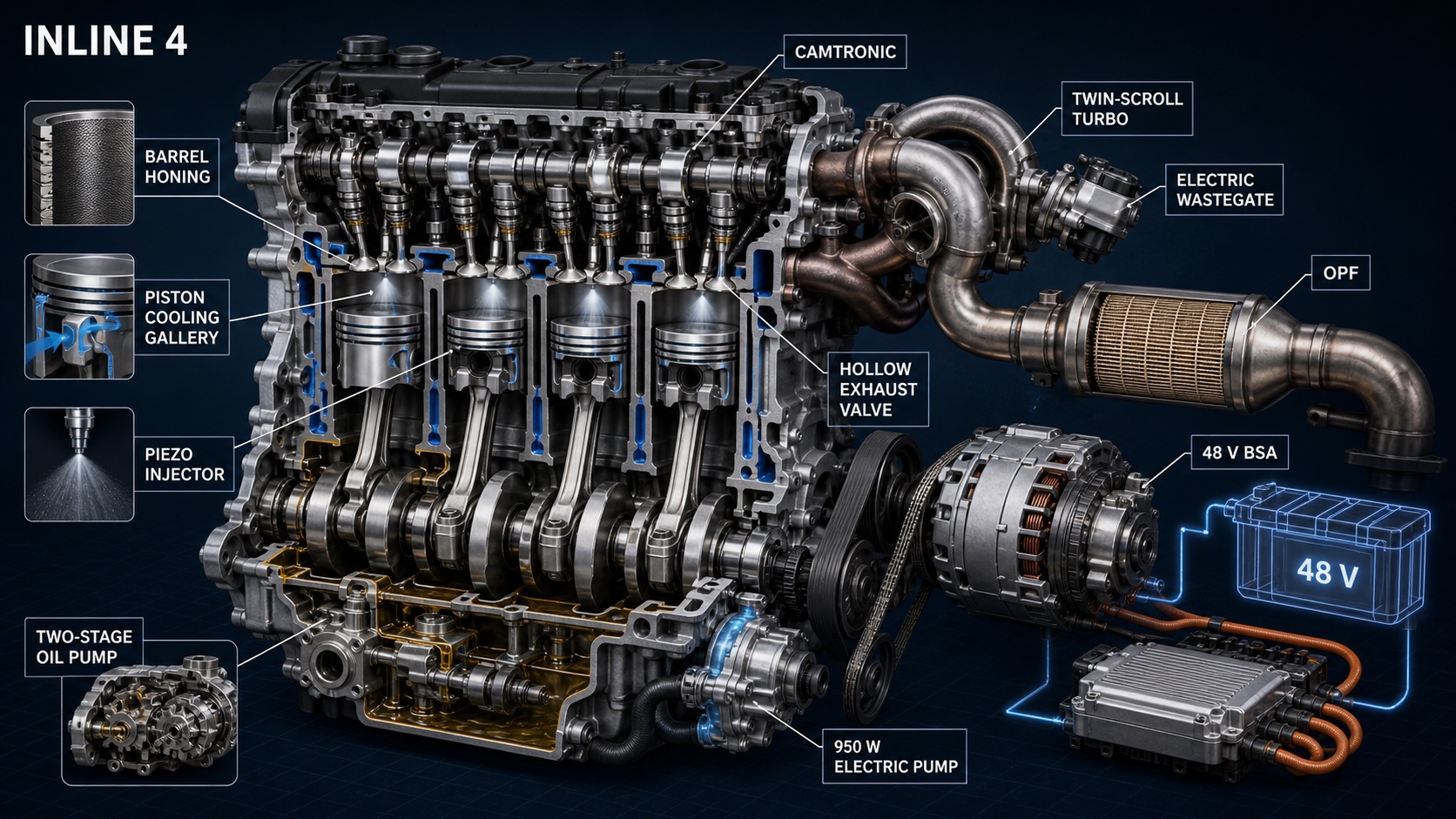

一、M264有哪些核心变化

• 铝合金曲轴箱及耐磨铸铁缸套，峰值缸压设计约120bar。
• 筒形成型珩磨、低黏度机油和轻量化曲轴连杆降低摩擦。
• 带环形支架与内部冷却通道的铸造活塞，适应约110kW/L单位功率。
• 中央压电式缸内直喷和降低脉冲噪声的高压泵控制。
• CAMTRONIC两级可变进气门升程。
• 双涡流涡轮与带位置反馈的电动废气旁通执行器。
• 汽油颗粒捕集器OPF和中空阀盘排气门。
• 48V皮带起动发电机BSA及950W电动冷却液泵。

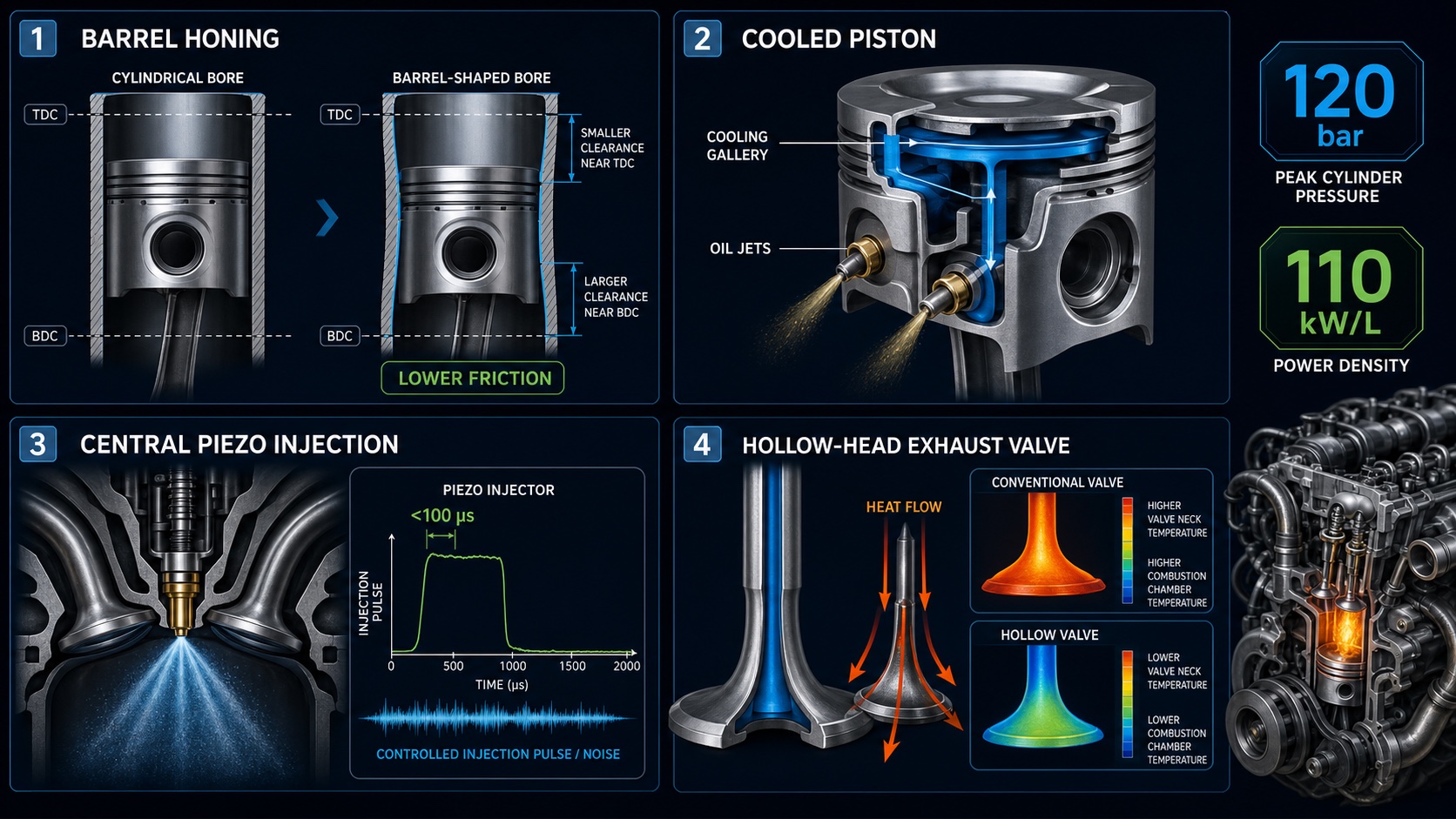

二、筒形成型珩磨如何降低摩擦

发动机运行时缸体受热和缸压作用后会产生变形。成型珩磨预先把缸孔加工成与工作状态更匹配的微小筒形：上止点附近保持较紧间隙，控制活塞敲击和密封；下止点区域留出更大间隙，减少活塞裙侧向摩擦。它不是普通磨损形成的锥度，不能仅凭静态直径印象判断异常。

三、活塞为何需要内部冷却通道

约110kW/L的功率密度使活塞顶承受更高热负荷。活塞内部环形通道接受机油喷嘴供油，把热量从活塞顶和环槽带走；环形支架提高高温区域强度。优化活塞环剪切力并配合成型珩磨，可同时降低摩擦、机油消耗、重量与窜气。

四、链条和机油系统怎样适应频繁起停

频繁起动会增加链条瞬态负荷，M264采用带过压阀的新型张紧器，目标是极端条件下仍把链条拉伸控制在约0.2%以内。叶片式机油泵通过集成阀切换两个压力级别，按转速和负荷供油，减少部分负荷驱动损失；机油温控与热交换器也集成在正时区域。

五、中央压电喷油怎样兼顾功率与安静

喷油嘴位于燃烧室中央，最小开启时间小于100μs，可精确安排喷射次数、针阀行程、开启斜率与压力。部分工况把喷油嘴行程减少约20%，或由多次喷射转为单次喷射，并在低转速降低喷射压力，以减少高压脉冲噪声。高压泵流量阀也通过减轻运动件和预控制针阀落座来降低撞击。

六、CAMTRONIC的控制参数

两级升程使部分负荷时进气门提前关闭并降低泵气损失，全升程则保证高功率需求。资料给出的工作范围约1000至4000rpm，ME以约1kHz PWM驱动升程切换促动器。诊断时要同时核对目标/实际升程、转速负荷条件、促动电流、机油状态和滑动凸轮机械动作。

七、双涡流为何比单涡流响应快

四缸排气按1+4和2+3分为两条互相独立的通道，减少排气脉冲相互干涉和回流，把更多脉冲能量送到涡轮。增压压力控制改用带位置反馈的电动精密执行器，阀位响应和自诊断能力优于传统真空膜盒。资料中2.8bar绝对压力是M133示意系统数据，不能直接当作所有M264版本的额定值。

八、OPF与可控排气风门

BlueDIRECT燃烧配合壁流式汽油颗粒捕集器OPF，废气穿过多孔滤壁时捕集碳烟，并在合适行驶条件下持续再生。排气风门用于声音和背压控制，开度可在0至100%调节；若风门无法打开造成背压过高，传动系统控制单元可请求ME降低输出。

九、中空阀盘排气门的作用

高增压发动机排气门承受很高热流。M264采用中空阀盘结构改善热传导，降低阀颈和阀盘下方温度，也有助于降低燃烧室热点与爆震倾向。出现单缸压缩或失火问题时，应结合阀门密封、温度与喷油点火诊断，而不能把中空结构误认为裂纹。

十、950W电动水泵为何可以停转

48V电动冷却液泵额定输出约950W，可脱离发动机转速按热需求工作，减少机械泵皮带损失。资料描述在冷却液低于约75℃且空调控制单元N22/1没有加热请求时，泵可关闭。看到低温阶段泵不转不一定是故障，应先核对命令、温度和加热请求。

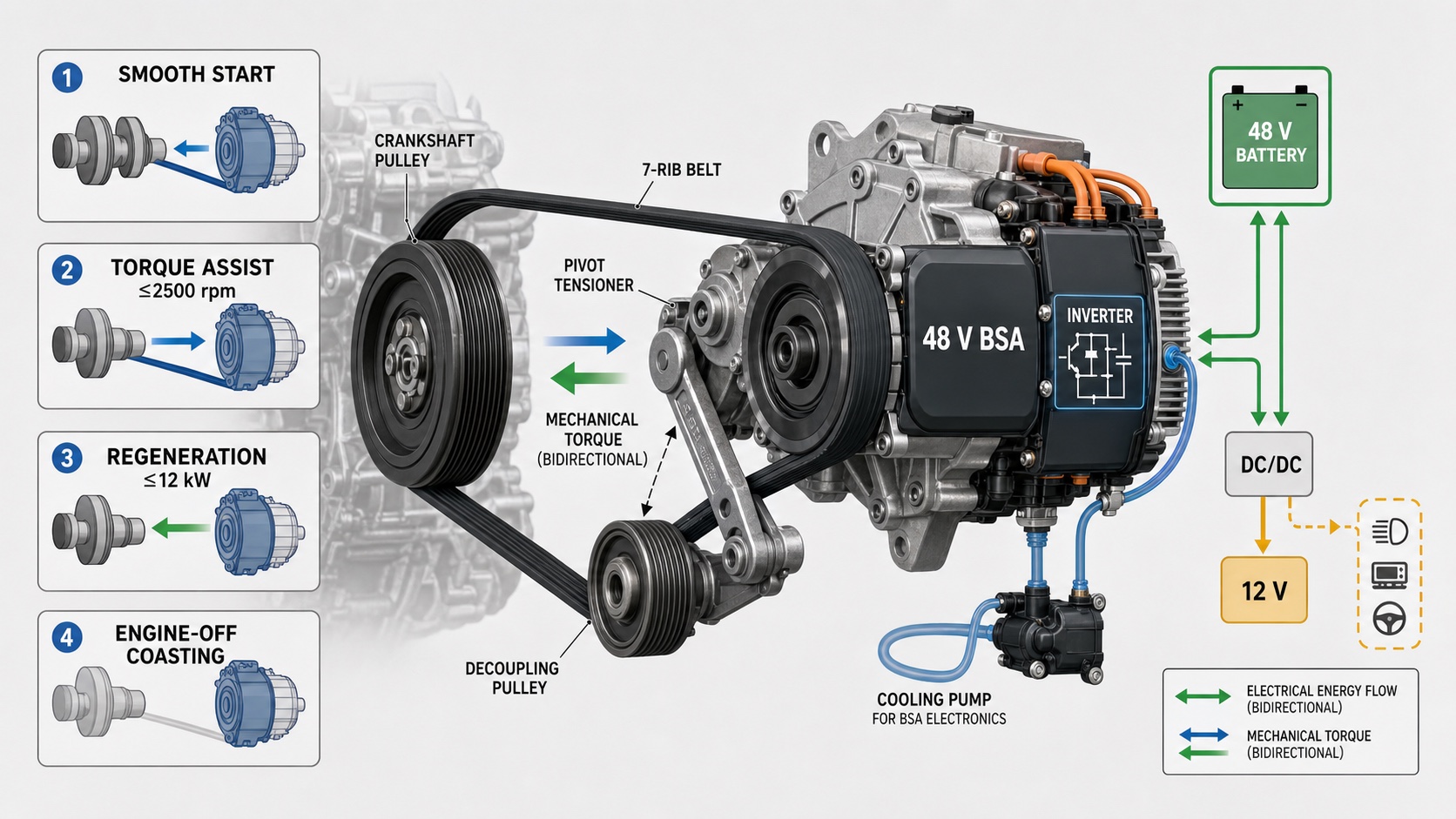

十一、BSA的四种工作模式

• 舒适起动：BSA经皮带快速、平顺地带动曲轴。
• 扭矩辅助：在最高约2500rpm范围利用48V电池支持发动机加速。
• 能量回收：减速时作为发电机，回收功率最高约12kW。
• 负荷点移动与发动机停机滑行：让内燃机更多工作在高效率区域。

双向扭矩要求专用七楔带、回转式张紧器和曲轴解耦皮带轮。起动与助力时主动边、松边会交换，普通单向张紧结构不够稳定。皮带、张紧器和解耦轮应按保养要求目视检查，噪声或打滑也会影响起动与回收。

十二、常见诊断方向

• 48V/BSA功能不可用：先查12V基础电压、48V电池、DC/DC、BSA温度、皮带与张紧器。
• 增压迟缓或过高：比较目标/实际压力、电动执行器目标/位置和双流道排气泄漏。
• 冷却泵报码：核对75℃与加热请求条件，再检查48V供电、泵电流和冷却液循环。
• 混合气或失火伴喷射噪声：检查压电喷油动态、高压泵控制、燃油压力和单缸泄漏。
• OPF/排气背压异常：检查差压或负荷计算、再生条件、排气风门和实际堵塞。

十三、保养要点

中国市场资料给出的固定保养间隔为10000公里或12个月。该发动机没有传统机油尺和吸油管，应按对应程序从放油螺栓排放并以电子方式检查液位。配备OPF后要使用规定的低灰分机油，具体规格应按车辆识别号和当期许可清单确认。

诊断思路小结

M264的故障边界横跨机械发动机、48V BSA、精密喷射、增压与排气后处理。诊断应先确定受限的是哪项功能，再读取许可条件和目标/实际值；尤其是BSA和电动水泵，系统不允许工作与部件本身损坏是两类不同问题。
