2024+ 特斯拉 Model 3 前驱旁路动力回路软管更换：轮拱双层访问、5 N·m与即时封堵

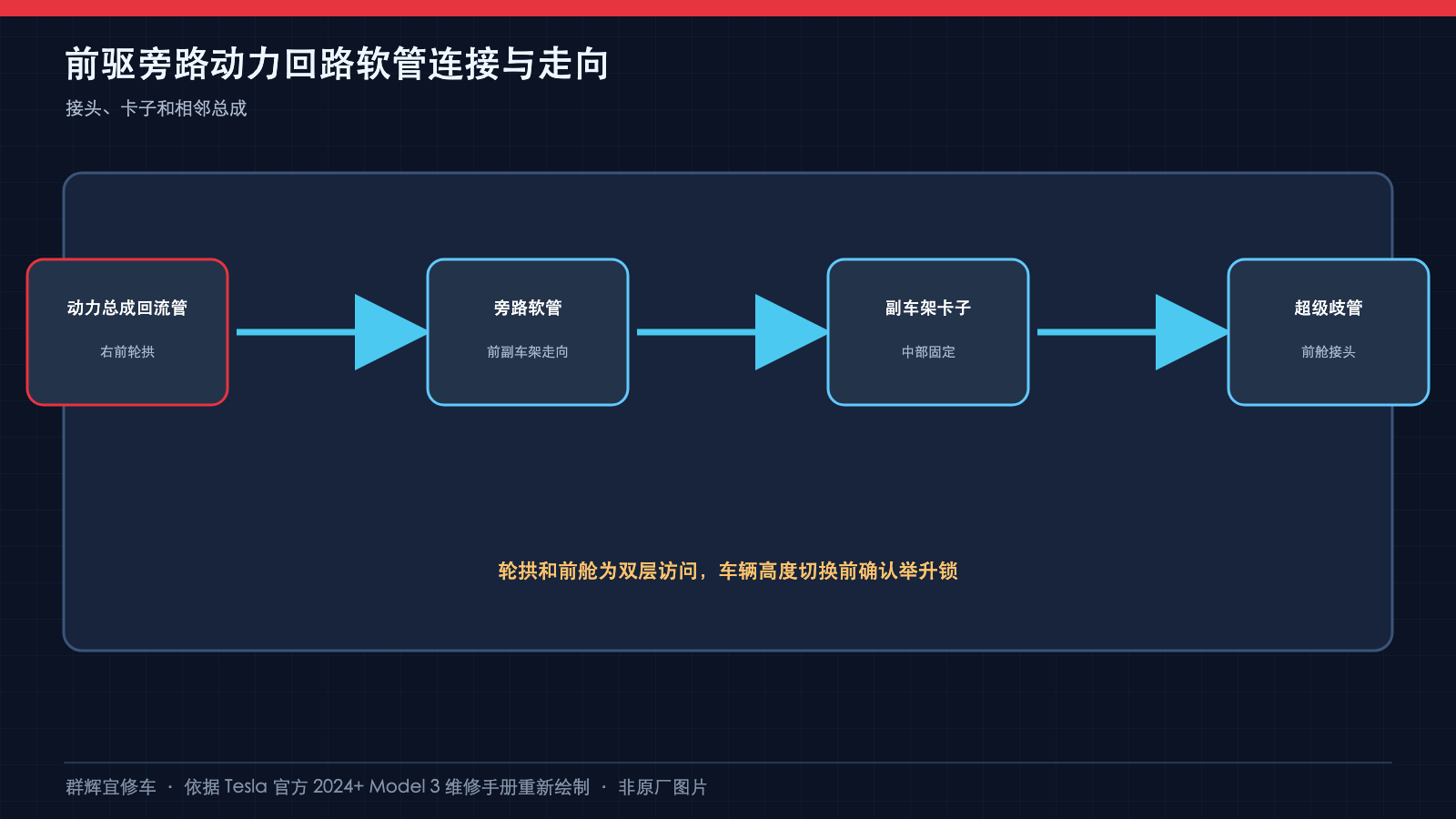

整理前驱旁路动力回路软管：一端在动力总成回流管，另一端在超级歧管，中间由前副车架卡子固定；右前轮拱螺栓5N·m。

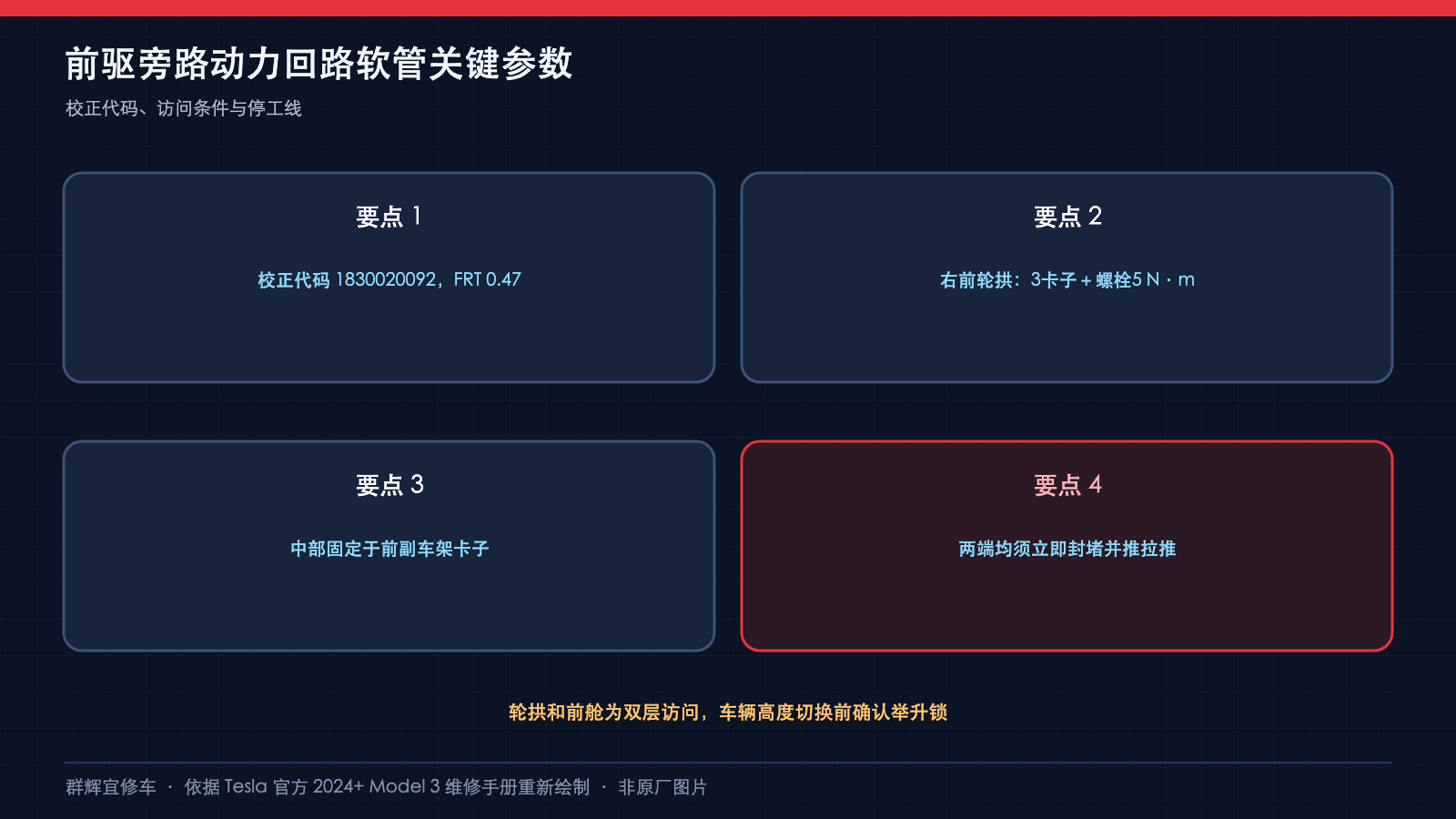

一、适用范围与原厂关键参数

• 校正代码1830020092，FRT 0.47，包含关联工作；除非明确要求，不叠加工时代码
• 右前轮拱：3卡子＋螺栓5 N·m
• 中部固定于前副车架卡子
• 两端均须立即封堵并推拉推

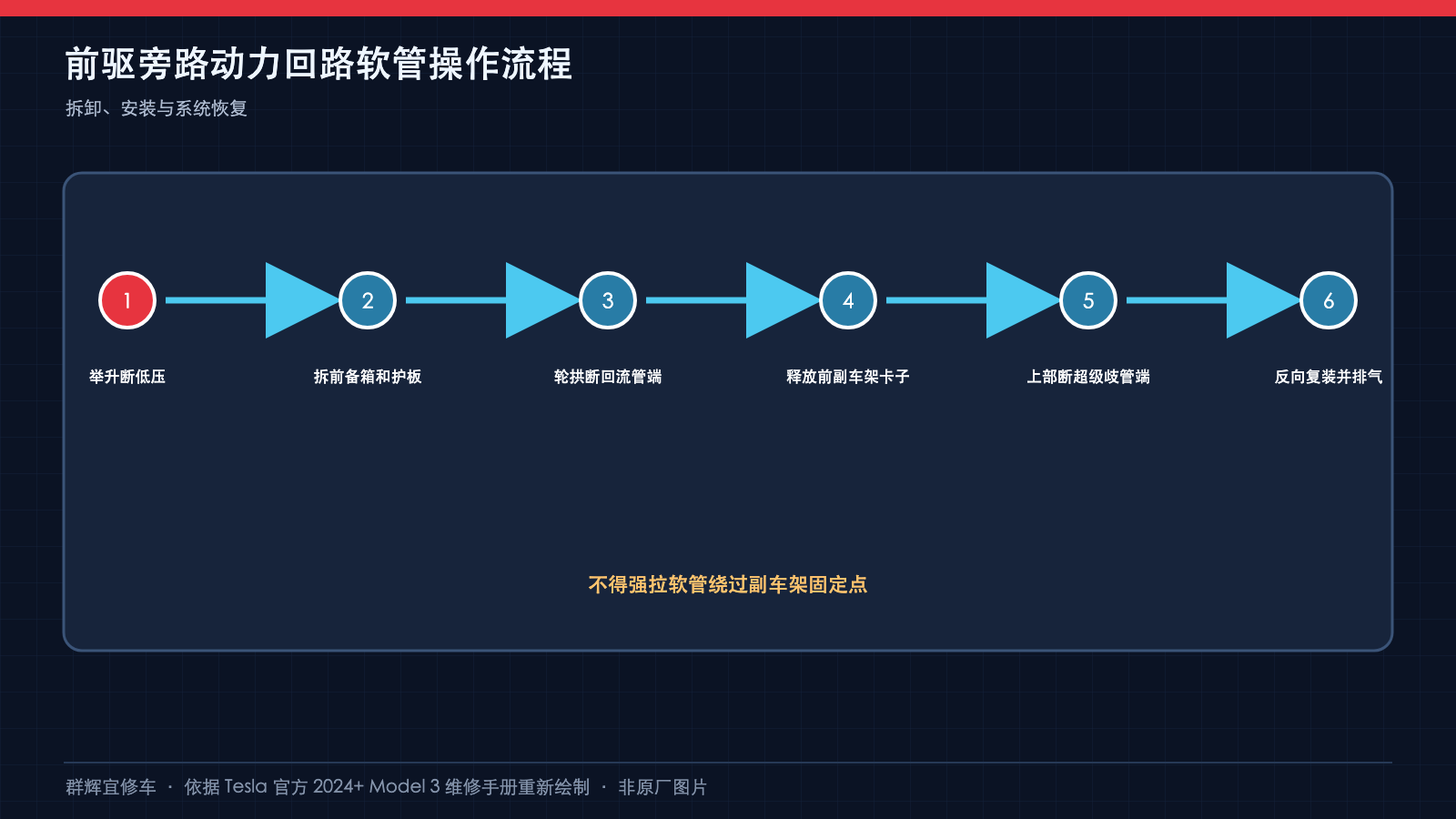

二、原厂操作顺序

• 1. 按双柱举升机程序举升并支撑车辆，先拆前备箱后挡板，再按锂离子低压电源程序断电。中文页此处写“安装”，同GUID英文明确为Remove，本文据此核对。

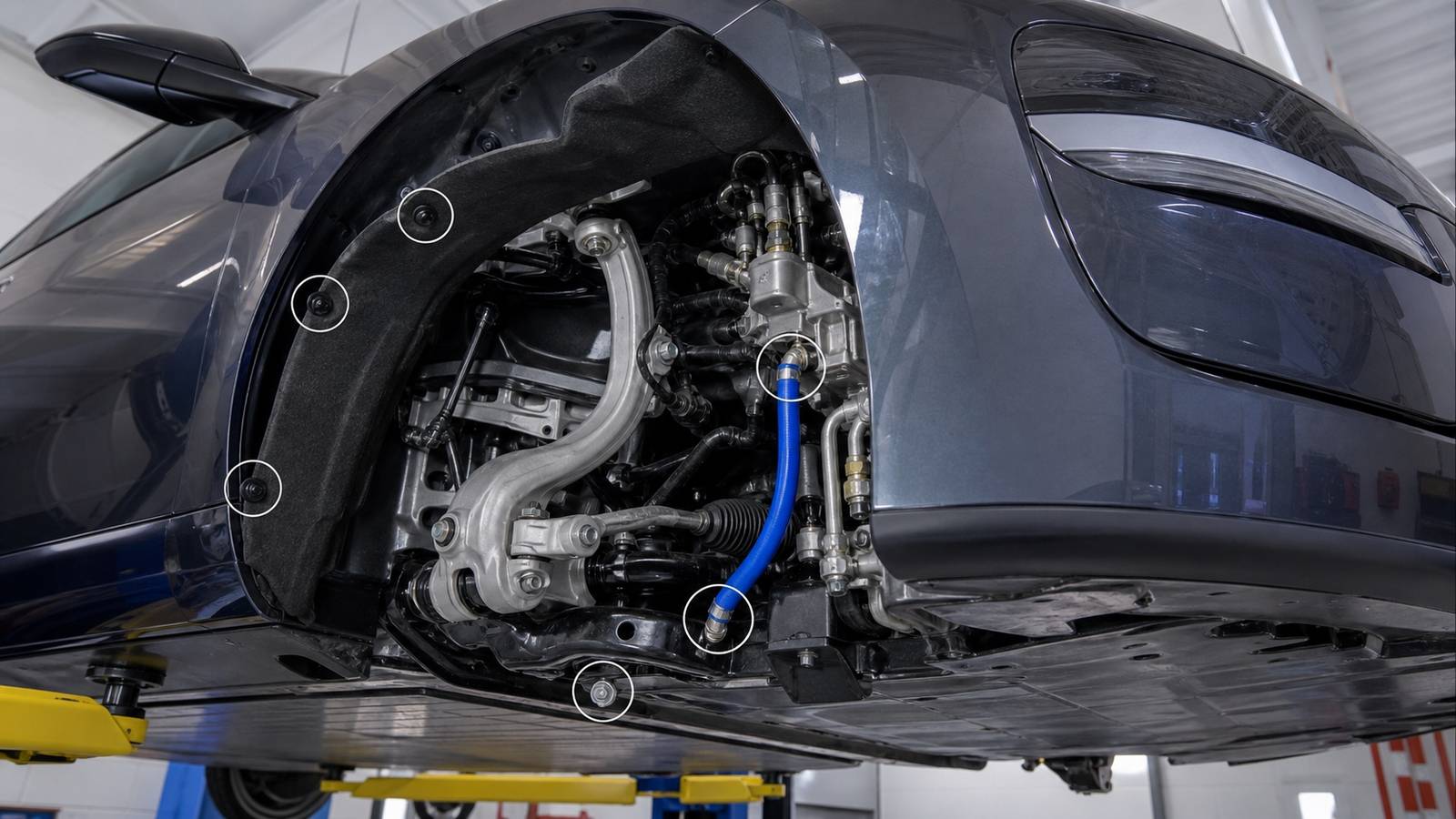

• 2. 按关联程序依次拆HVAC新风槽、检修板、前备箱储物单元和前底部护板；拆右前轮拱内衬连接滑板的3个推拉式卡子和1个螺栓，用弹力带将内衬拉回并固定在副车架上。

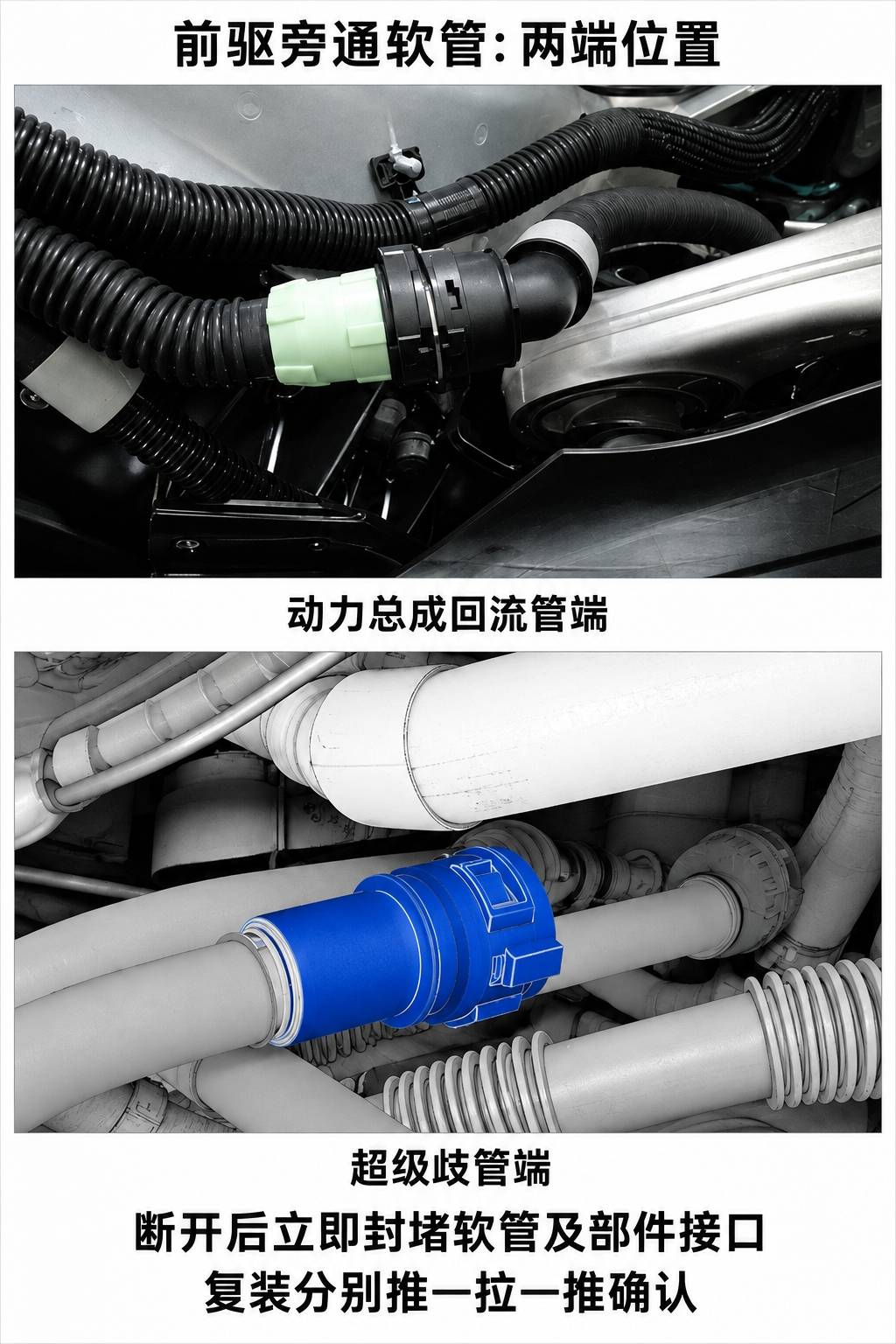

• 3. 在高压电池右前侧下方放接液容器，释放卡子，断开旁通软管与动力总成回流管，并立即封堵两侧。本步中英文附注误提超级歧管，与正文及复装对应的回流管不一致；按本步实际断开的两侧接口封堵，不能因此漏堵回流管。

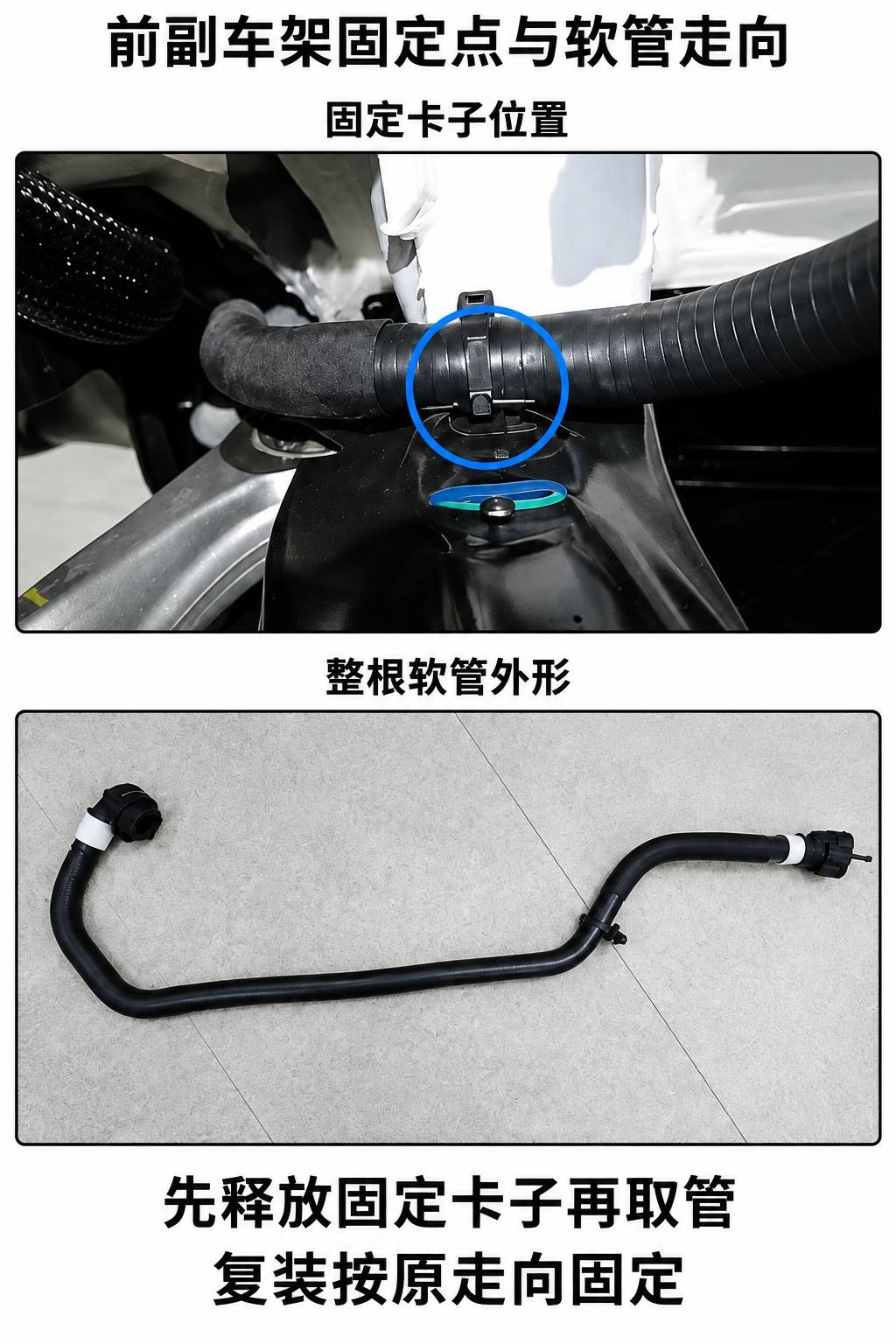

• 4. 释放软管与前副车架之间的固定卡子，移走车下接液容器，将车辆降至合适作业高度，再在车辆前部下方放接液容器。
• 5. 释放超级歧管端卡子，断开软管并立即封堵软管及超级歧管，取出整根旁通软管。
• 6. 先移除超级歧管端堵头，立即连接软管并固定卡子，做推—拉—推测试；移走前部接液容器。将车辆完全升高，再降下举升机直到安全锁正确接合。
• 7. 在高压电池右前侧下方放接液容器，移除回流管端堵头、立即连接软管并固定卡子，推—拉—推确认；固定前副车架卡子并取走接液容器。

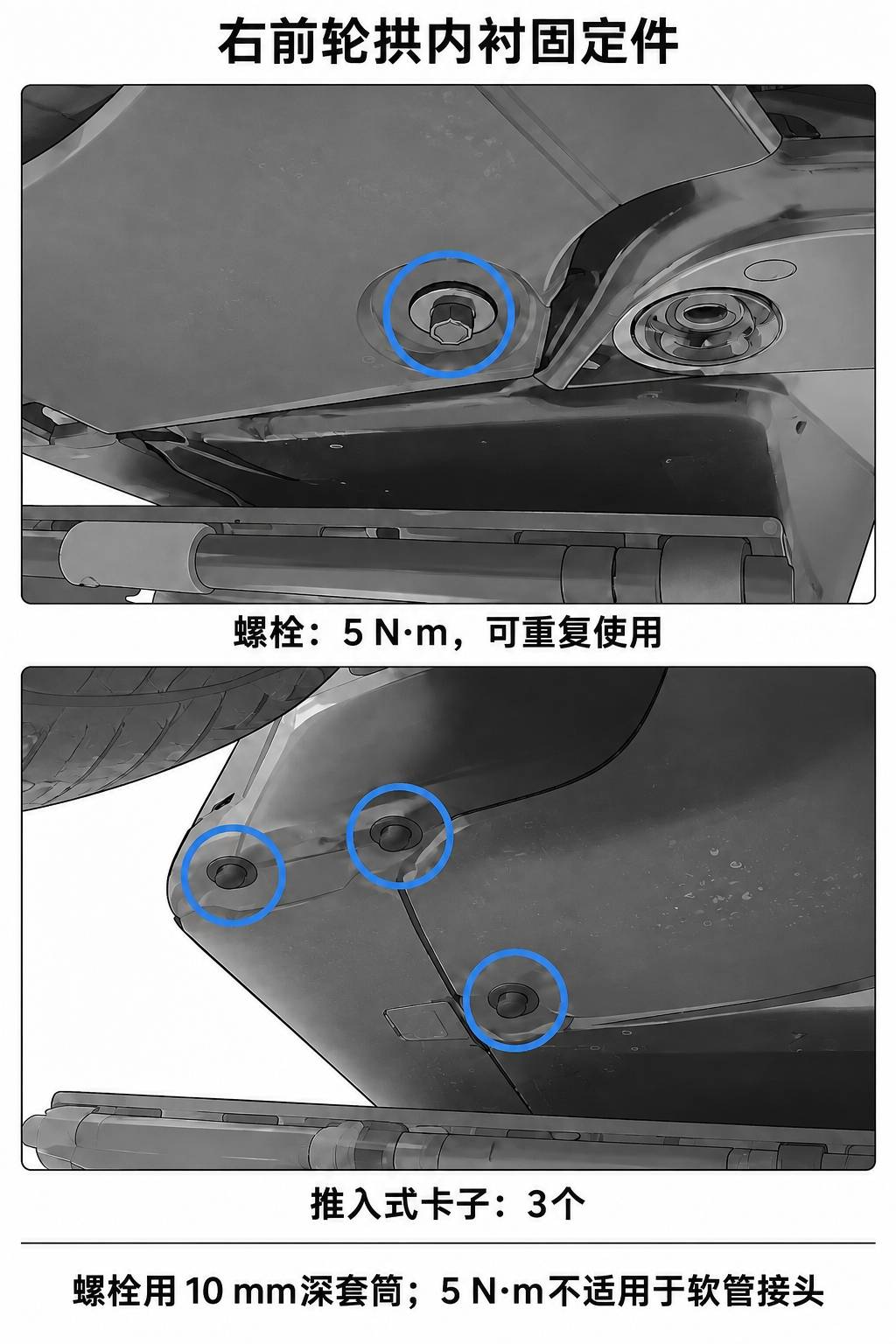

• 8. 拆下弹力带，复装轮拱内衬3个推拉式卡子和螺栓，螺栓紧固至5 N·m；装前底部护板并恢复低压电源。
• 9. 完整执行部分充注和排气程序：PPE含全罩面罩；开盖前确保冷却系统已冷却并按原厂安全要求确认可安全开盖，不得在高温或承压状态下开启。拆罐盖补至MAX，解锁网关，从Service Mode > Thermal > Coolant System > Coolant Purge选择Run并等待完成。约10分钟内不可挂前进挡；运行3500—6500 RPM、怠速约1500 RPM，阀门切换串联与并联。持续约7000 RPM表示气锁，应重新真空加注；排气补液至NOM与MAX之间，最终复核补至MAX并装罐盖。
• 10. 依次恢复前备箱储物单元、检修板、HVAC新风槽和后挡板，按双柱举升机程序移走车辆；与关联程序重复的后挡板步骤协调执行。

三、风险控制

• 注意：轮拱和前舱为双层访问，车辆高度切换前确认举升锁。
• 注意：不得强拉软管绕过副车架固定点。

四、完工验收

• 两个接头推—拉—推通过
• 副车架卡子锁止且软管无扭结
• 3卡子与5N·m螺栓复原
• 低压与前护板恢复
• 部分充注排气完成

安全提示：按VIN及最新版原厂程序核对，使用规定PPE、举升设备、液体收集器1080568-00-A、堵头套件1135762-00-A及排放套件1065131-00-A，执行低压断开与恢复。主程序未列1 L阈值或软管接头扭矩，不添加相邻程序参数。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。本次全文与配图核对日期为2026年9月12日，主程序页面标注更新日期2026年8月9日。原厂页面可能随版本更新；施工前须按 VIN、地区、固件和零件版本重新核对。

配图为教学重绘，非原厂原图；实际结构及操作以对应版本原厂资料和实车为准。步骤对照见同GUID英文资料。
