2024+ 特斯拉 Model 3 前车身控制器护板更换：低压电池移除、连接器锁片与 8.5 N·m

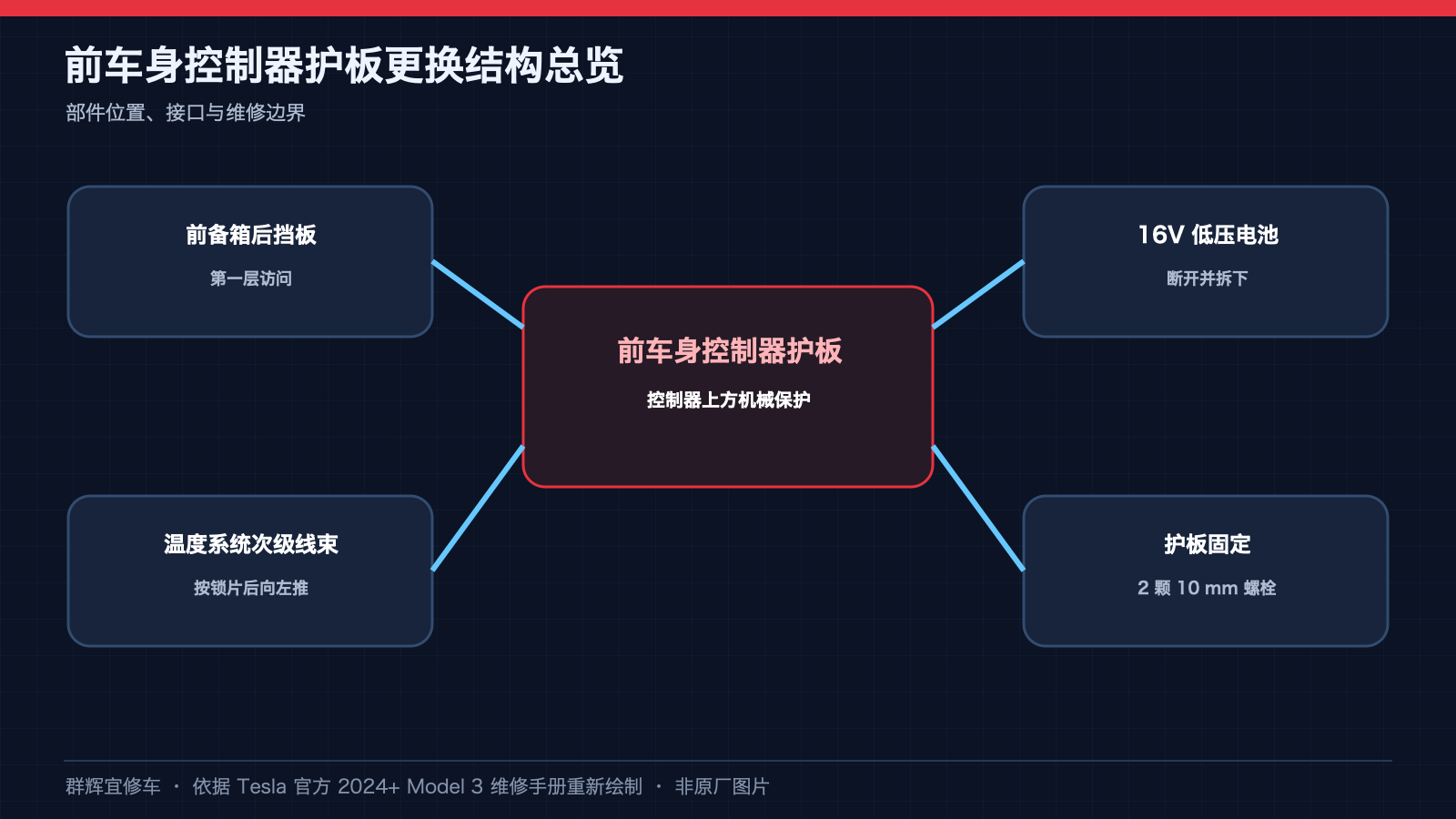

前车身控制器护板更换的关键不是单独记住 8.5 N·m，而是先完成低压电源断开和低压电池拆卸，再按正确方式断开热管理子线束连接器，最后拆装护板。本篇适用于 2024+ Model 3 前车身控制器护板，不是更换控制器本体。

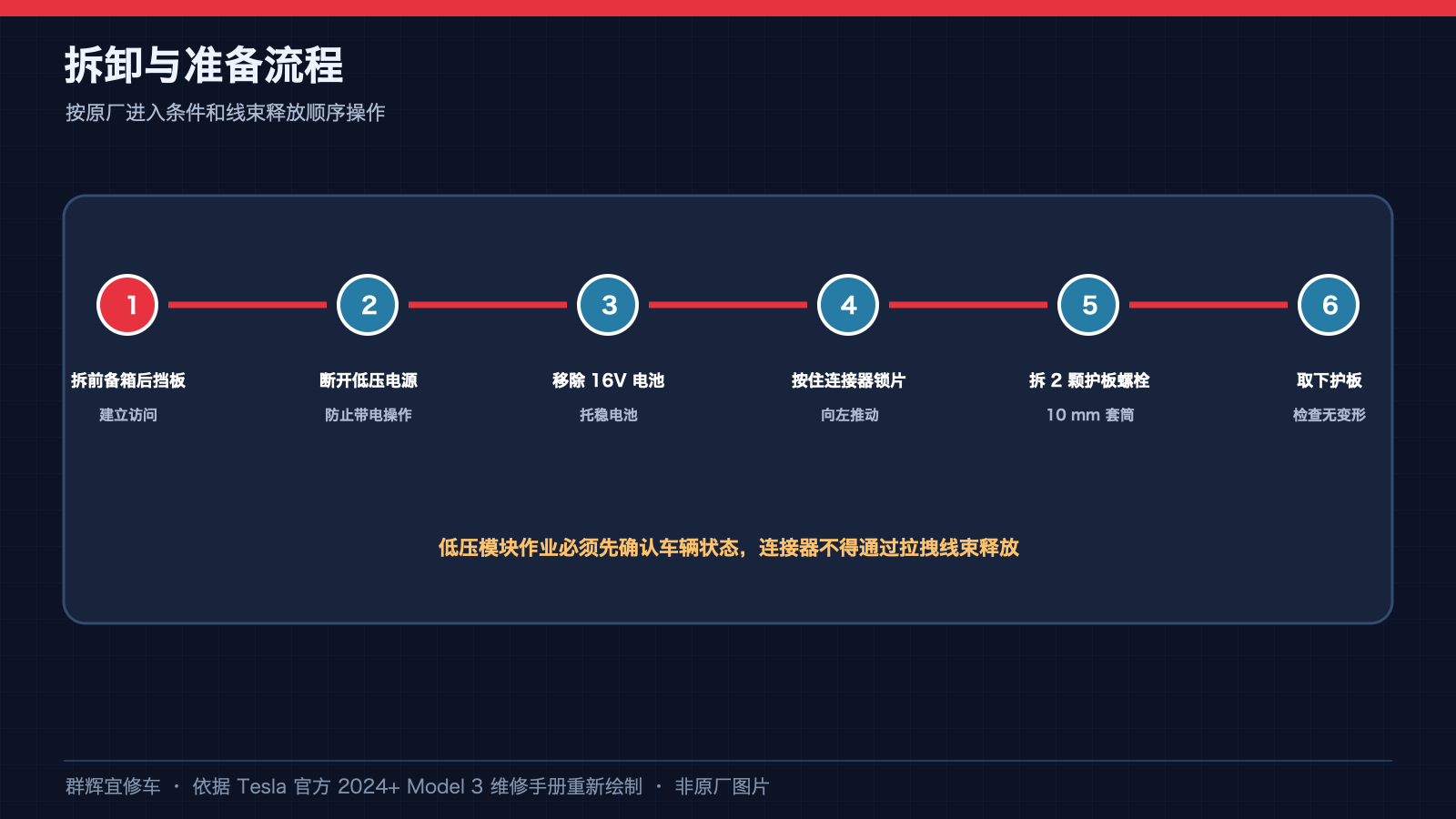

一、先完成低压断电和电池拆卸

按原厂人员防护与人体工程学要求做好准备。以下关联程序须完整执行，不能以车辆熄屏代替断电，也不能只断开电池连接后就跳过电池拆卸。

1. 拆下前备箱后部挡板。
2. 按低压电源断开和连接程序断开低压电源。
3. 按低压电池拆卸和更换程序拆下电池。英文主页面此步文字为“Remove the LV power”，其链接明确指向电池拆装，因此这里按电池拆卸表述。

二、按住连接器锁片，再向左推动

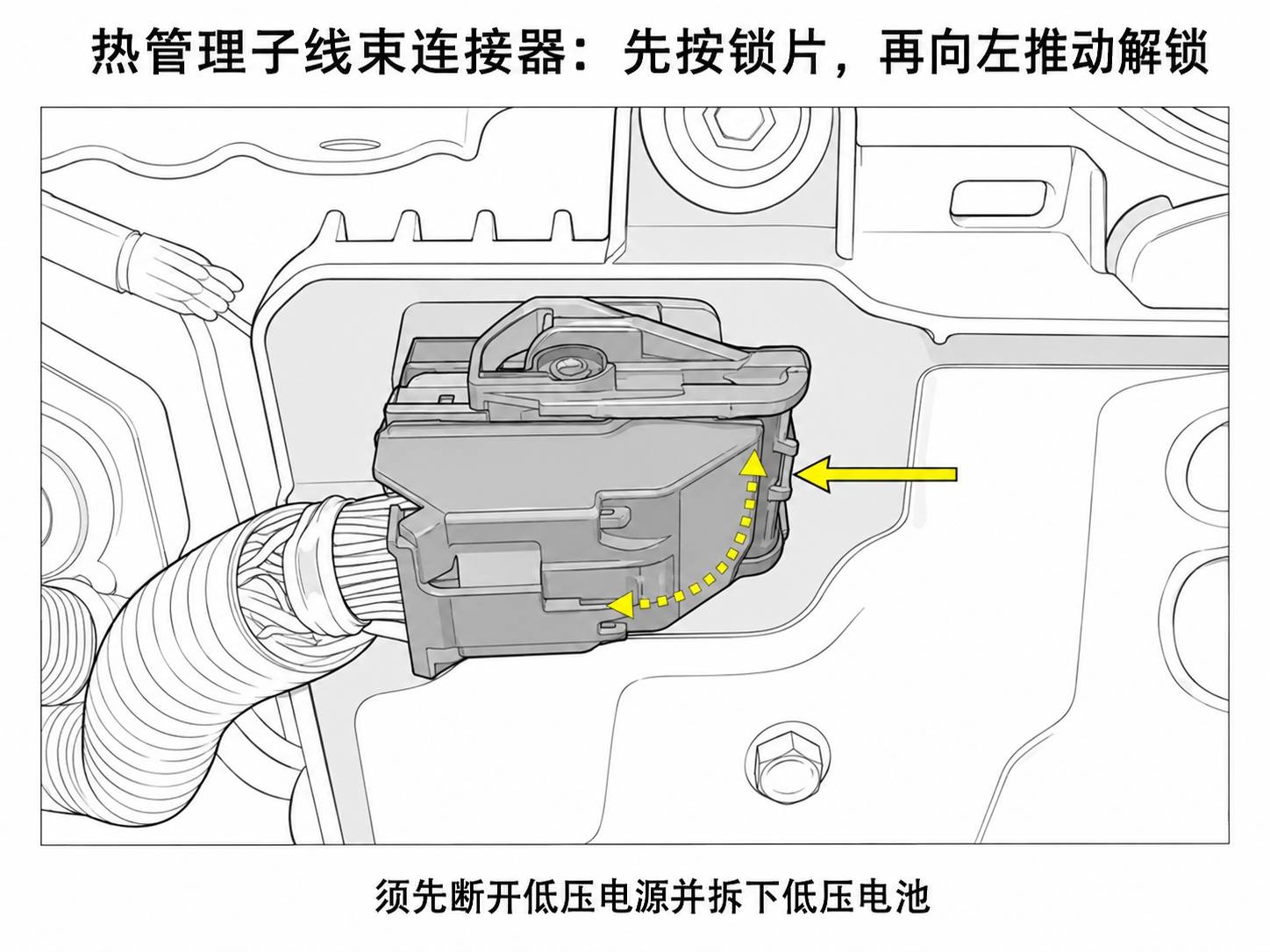

使用小型螺丝刀按下连接器锁片，再按原厂图示向左推动，断开热管理子线束与前车身控制器之间的电气连接。图中左右方向是原厂观察视角，不应在换了观察方向后凭文字强拉线束。

操作对象是连接器的锁止机构，不是用螺丝刀撬线束或拉电线把插头拽出。本文不补画原厂小图中看不清的内部针脚。

三、拆下护板，按 8.5 N·m 复装

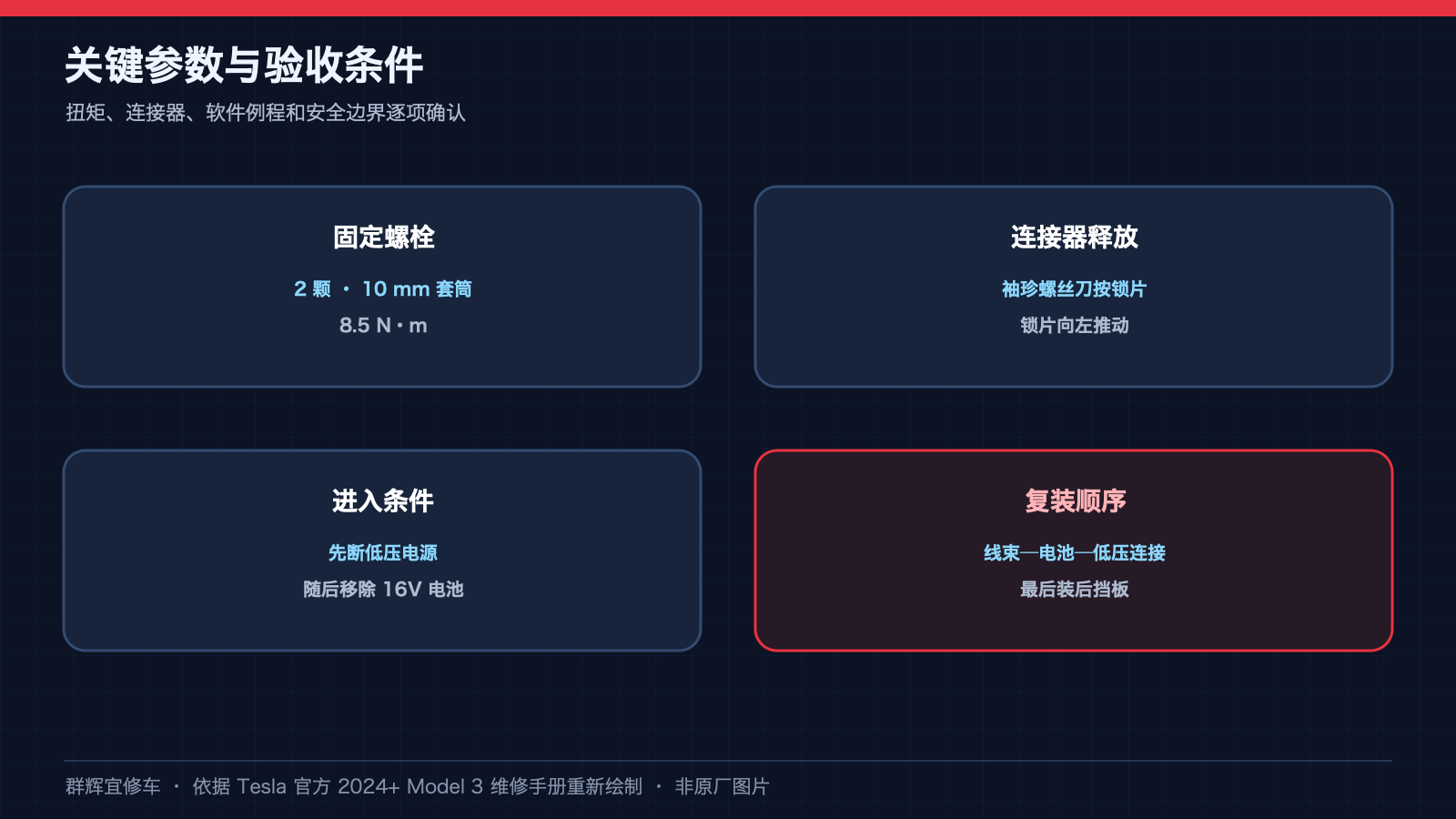

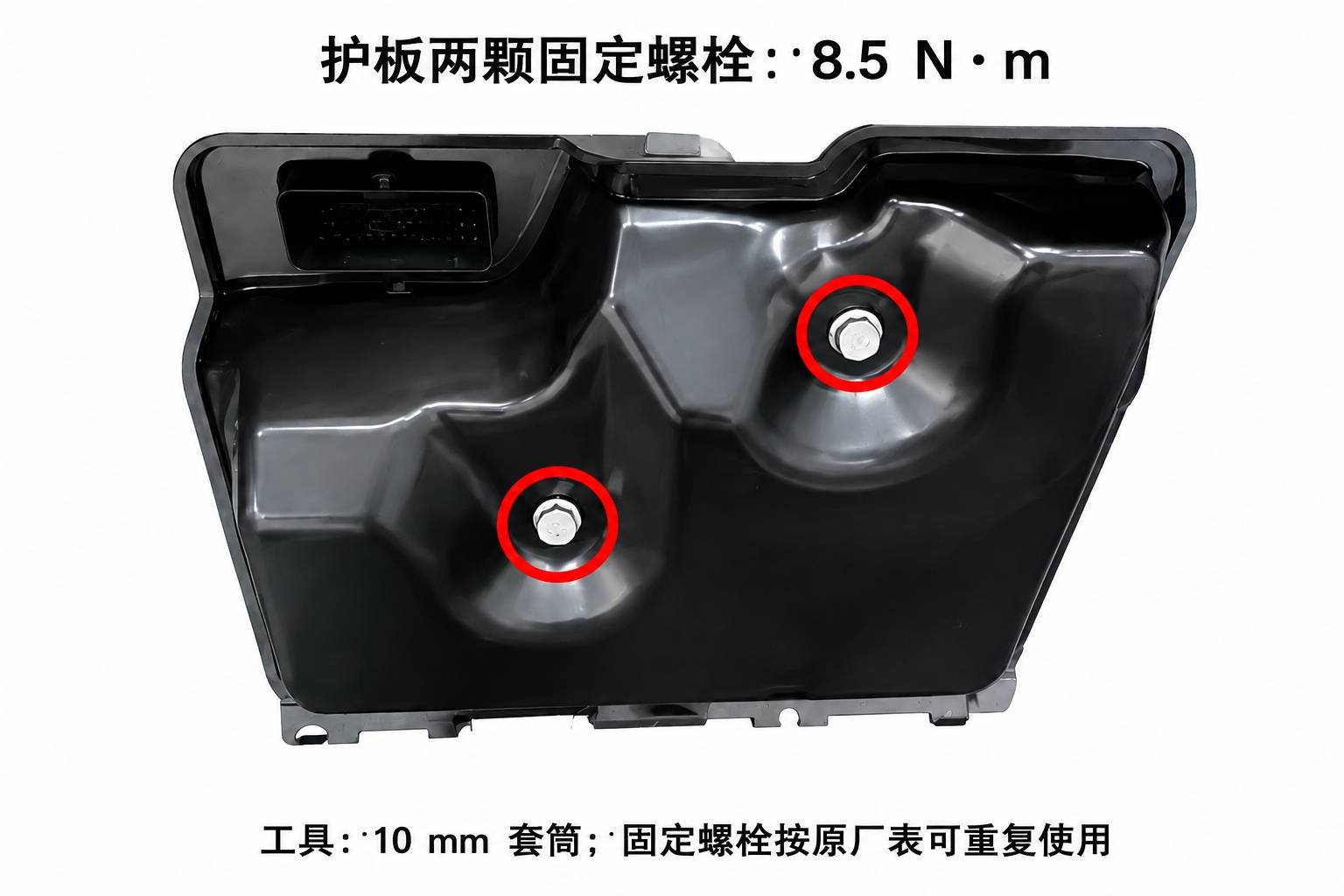

拆下将护板固定到前车身控制器的两颗螺栓，然后移出护板。原厂推荐 10 mm 套筒，紧固件表注明螺栓可重复使用。

安装时先把护板放到前车身控制器上的正确位置，再装上两颗固定螺栓并按 8.5 N·m 紧固。此数值仅对应本篇护板固定螺栓，不应套用于控制器本体、低压电池或邻近部件。

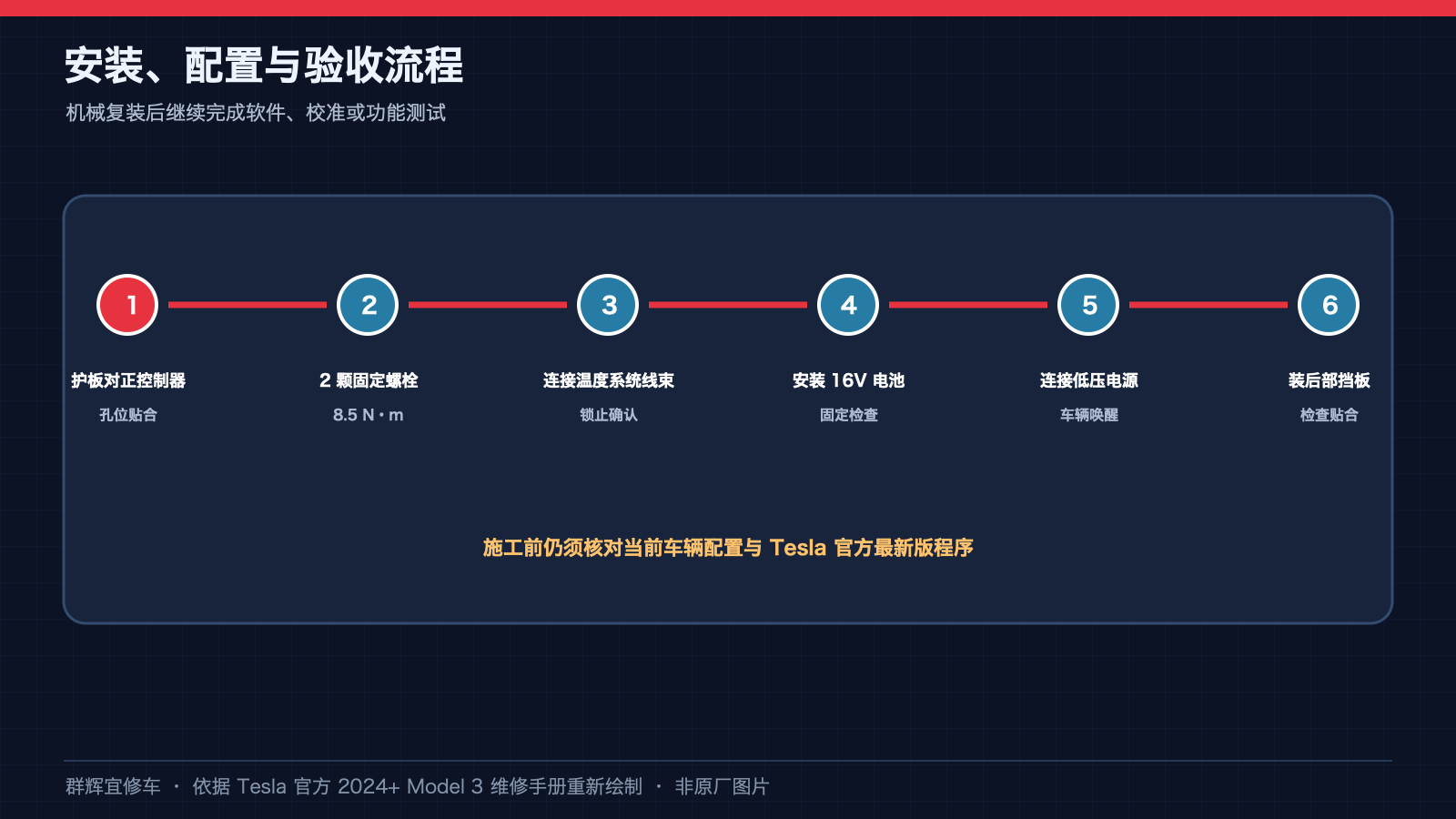

四、连接和恢复顺序

1. 把热管理子线束电气连接器重新连接到前车身控制器，确认连接器已正确锁止。
2. 按关联程序装回低压电池。
3. 按关联程序连接低压电源。
4. 装回前备箱后部挡板。

本护板程序没有列出控制器更换后的配置重部署或软件例程。不能因为相邻文章讲控制器更换，就把那些操作机械地加入护板更换流程。

资料依据

依据特斯拉 2024+ Model 3 维修手册Shield – Body Controller – Front (Remove and Replace)英文页面整理（页面日期 2026-08-09）。已按该程序官方英文正文和结构图核对，复核日期为2026-09-11。插图依据原厂图片重绘，用于连接器与固定点识别，不代替原厂完整文件。

校正代码 1715010022，FRT 0.18。原厂说明该代码和工时包括关联程序，除非明确要求，不叠加校正代码。
