2024+ 特斯拉 Model 3 右车身控制器更换：多接口复位、4.75 N·m 与座椅校准

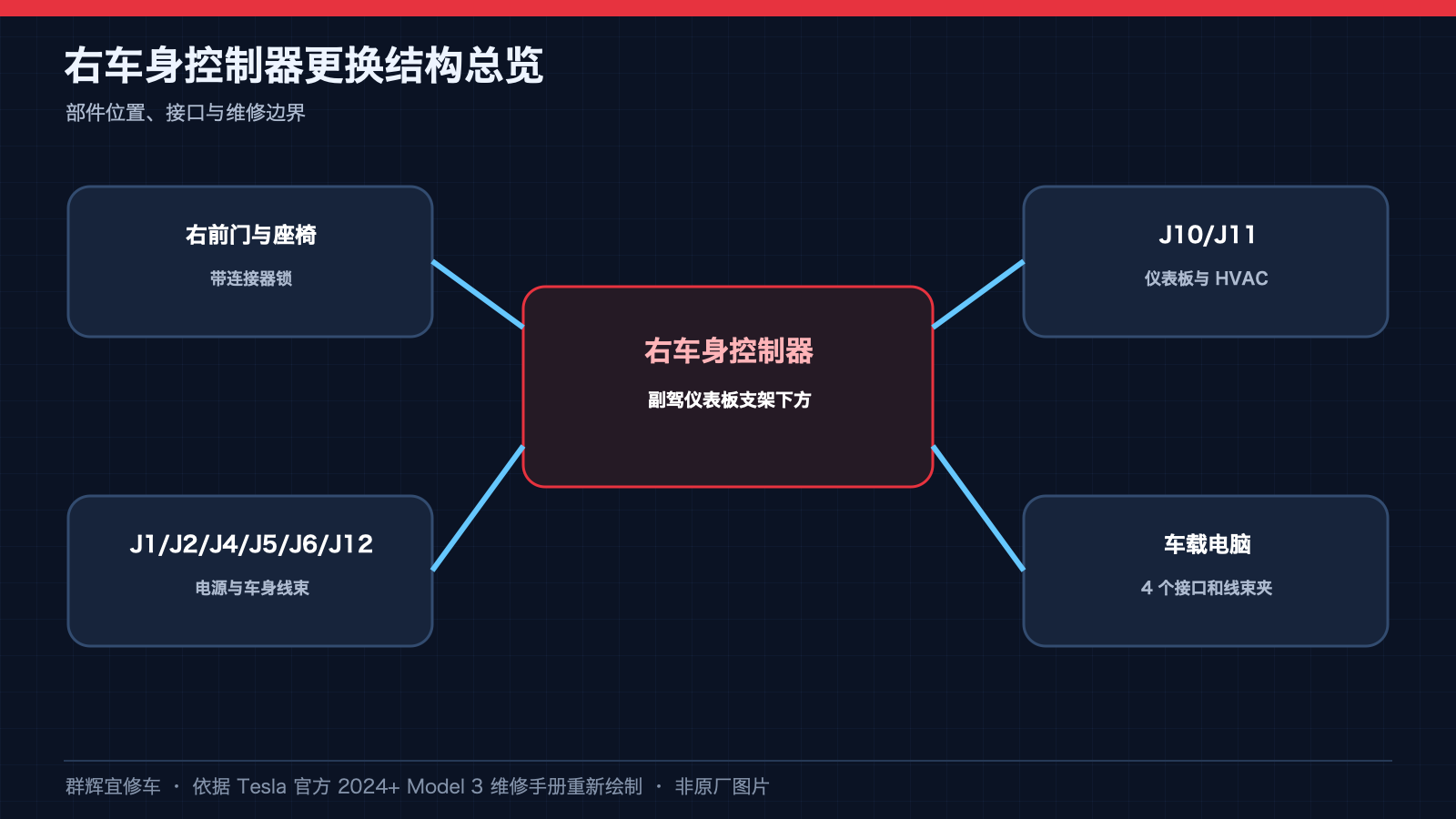

右车身控制器位于车辆右侧仪表板下方（左舵车为副驾驶侧）。本文仅供受训专业人员维修培训，不能仅凭配图自行拆修。更换不仅是拔插接口：还要释放仪表板、电脑和下A柱附近的线束固定点，正确处理模块背面的W形卡扣，装复后重装固件并运行右控制器更换后例程。

2026年8月24日原厂更新：J4应在固定螺栓拆下后再断开。这样为模块移出留出空间。不要沿用把J4与其他接口一并提前拔掉的简化顺序。本文适用于2024+ Model 3对应右侧控制器程序，作业前仍须按VIN、市场、左右驾驶及零件版本核对。

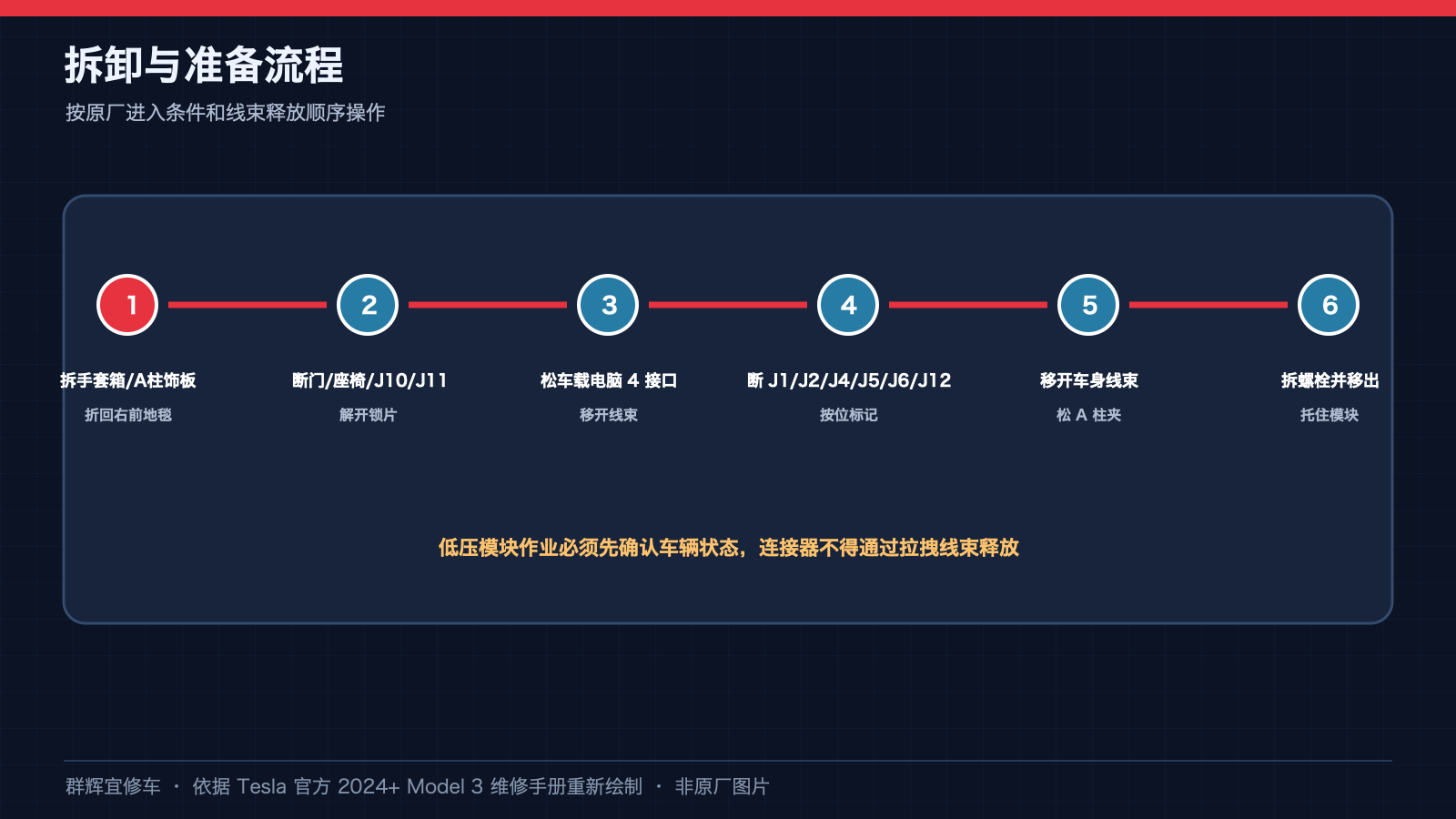

一、前置作业：先完成低压断电及访问部件拆卸

首先按完整的手套箱拆换程序拆下手套箱。可以结合本站手套箱分步图解理解，但不能跳过关联低压电源和SRS要求。手套箱应在断电前打开并保持开启；车门、车窗和座椅位置也应提前准备，不得在气囊接口已断开时为了开箱或调座椅临时上电。

按低压电源断开与连接程序完成拔充电线、关闭空调并等待至少30秒、车门车窗准备及后门防闭锁措施；断开前车窗至少1分钟没有动作。完成前舱访问及屏幕关闭车辆后，依次断开低压电池连接器、急救回路，并等待2分钟。接回时先急救回路、后低压电池。低压断电不等于已经验证高压部件无电。

北美手套箱访问还涉及右膝部气囊。须遵守SRS安全规范及右膝部气囊程序，低压电池和急救回路均断开至少1分钟后才可断开SRS接口，本组合维修采用前述2分钟等待、不缩短；不用普通万用表试测或短接气囊电路。气囊固定的四颗螺栓拆后换新，原厂列1116594-00-B、E10、8.5 N·m；不把正常临时拆下的气囊误当成必须报废的旧件。检查RCM警报；搬运和存放气囊应避免跌落、污染、热源，展开面朝上，不悬挂在线束上。若同时进行SRS诊断并按要求解除布防，装复后须完成相应恢复布防流程。

随后拆右侧下A柱饰板。主程序指定右侧，但关联链接使用左侧下A柱饰板通用拆装说明：先释放最上方卡扣，后部向上松开卡扣与定位结构，再向后移出。左右侧定位以本车右侧部件为准，不因链接标题改拆左侧。不要强扯相邻线束。

二、依次释放门、座椅、仪表板及空调接口

1. 释放连接器锁，断开右前门连接器。
2. 释放连接器锁，断开副驾驶座椅连接器。

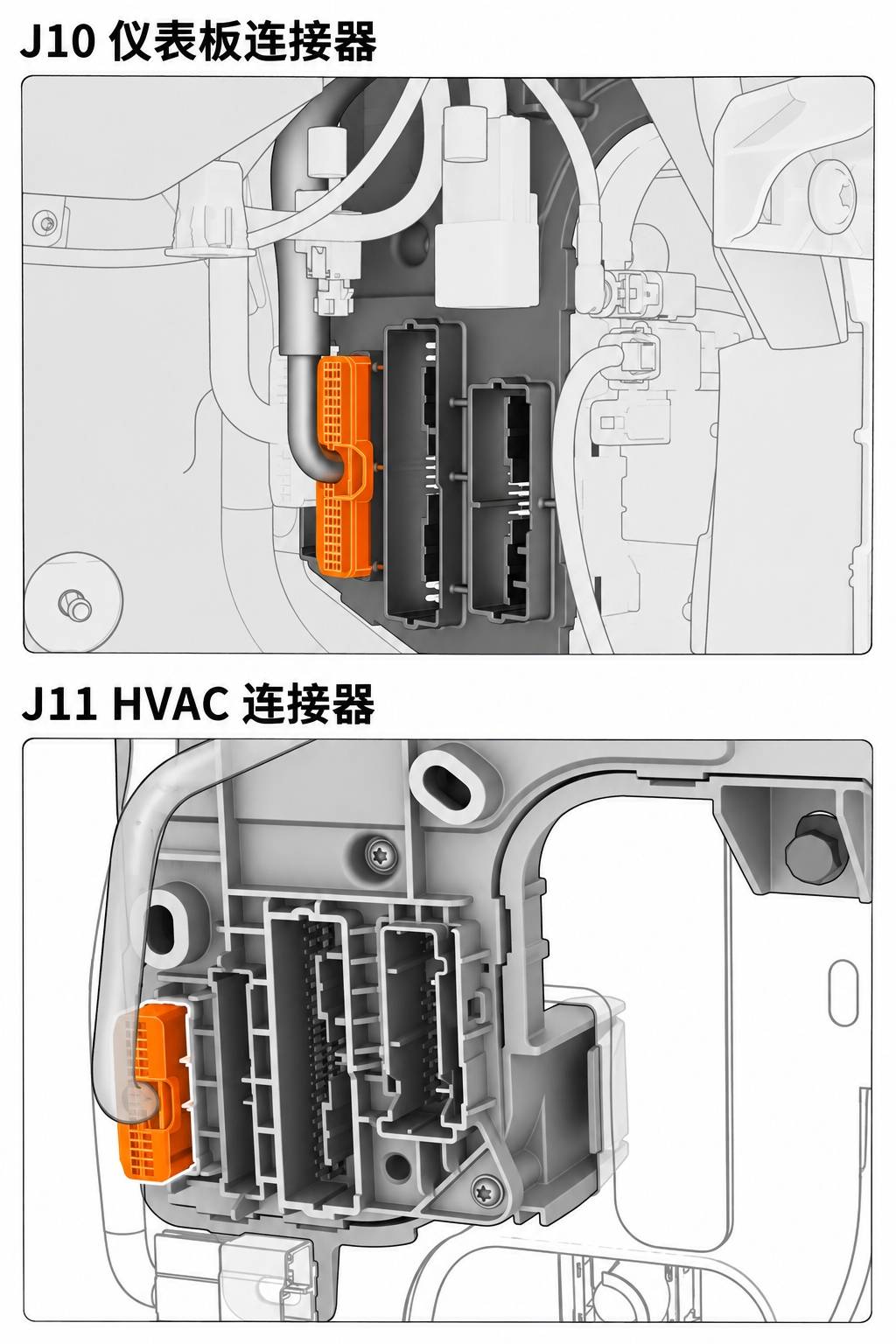

3. 断开J10仪表板连接器。
4. 断开J11 HVAC连接器。

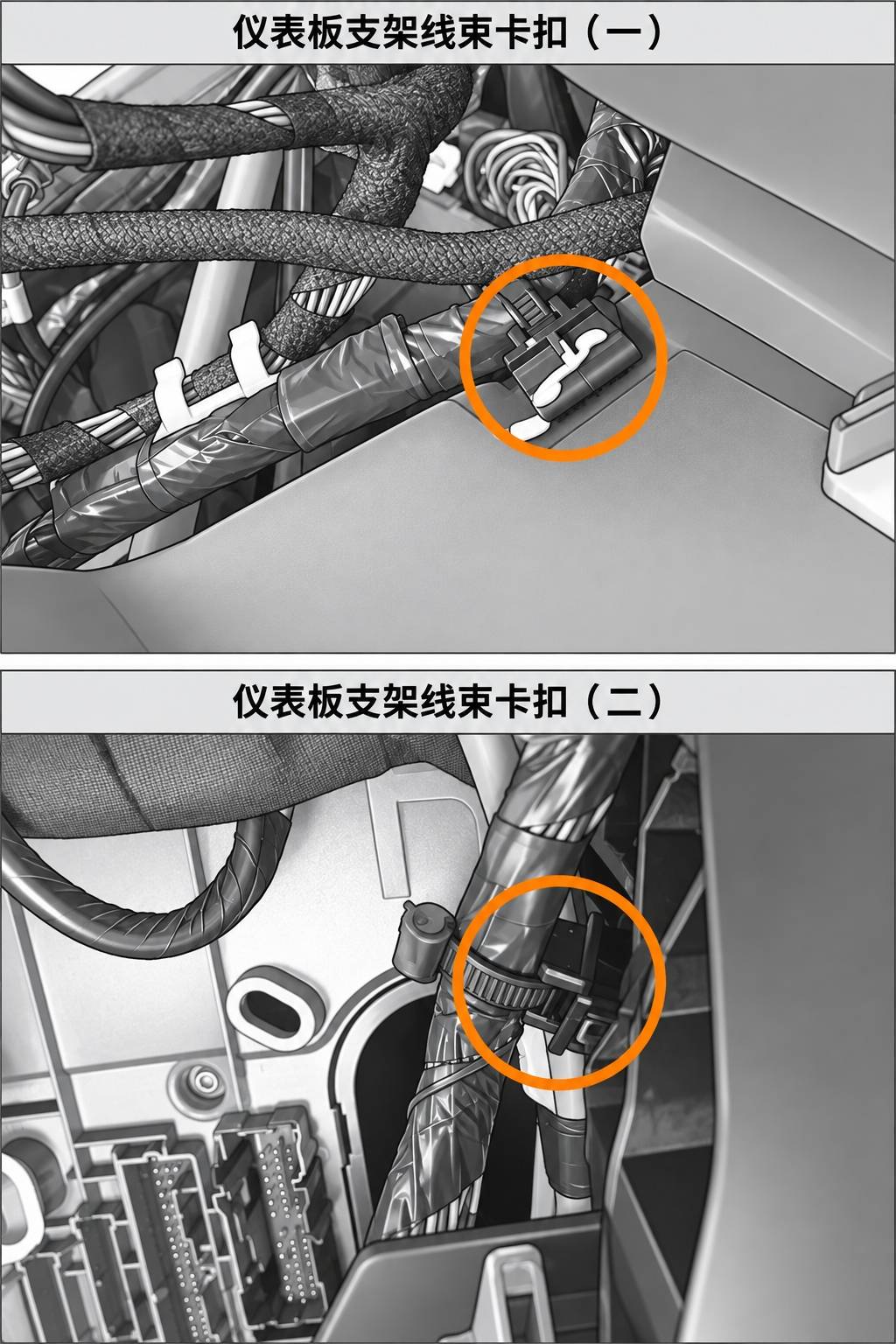

释放仪表板支架下方的两处线束卡扣，再折回右前地毯。卡扣先松开，不能靠拉电线把固定点扯脱。

三、释放电脑附近线束，不把相邻接口混在一起

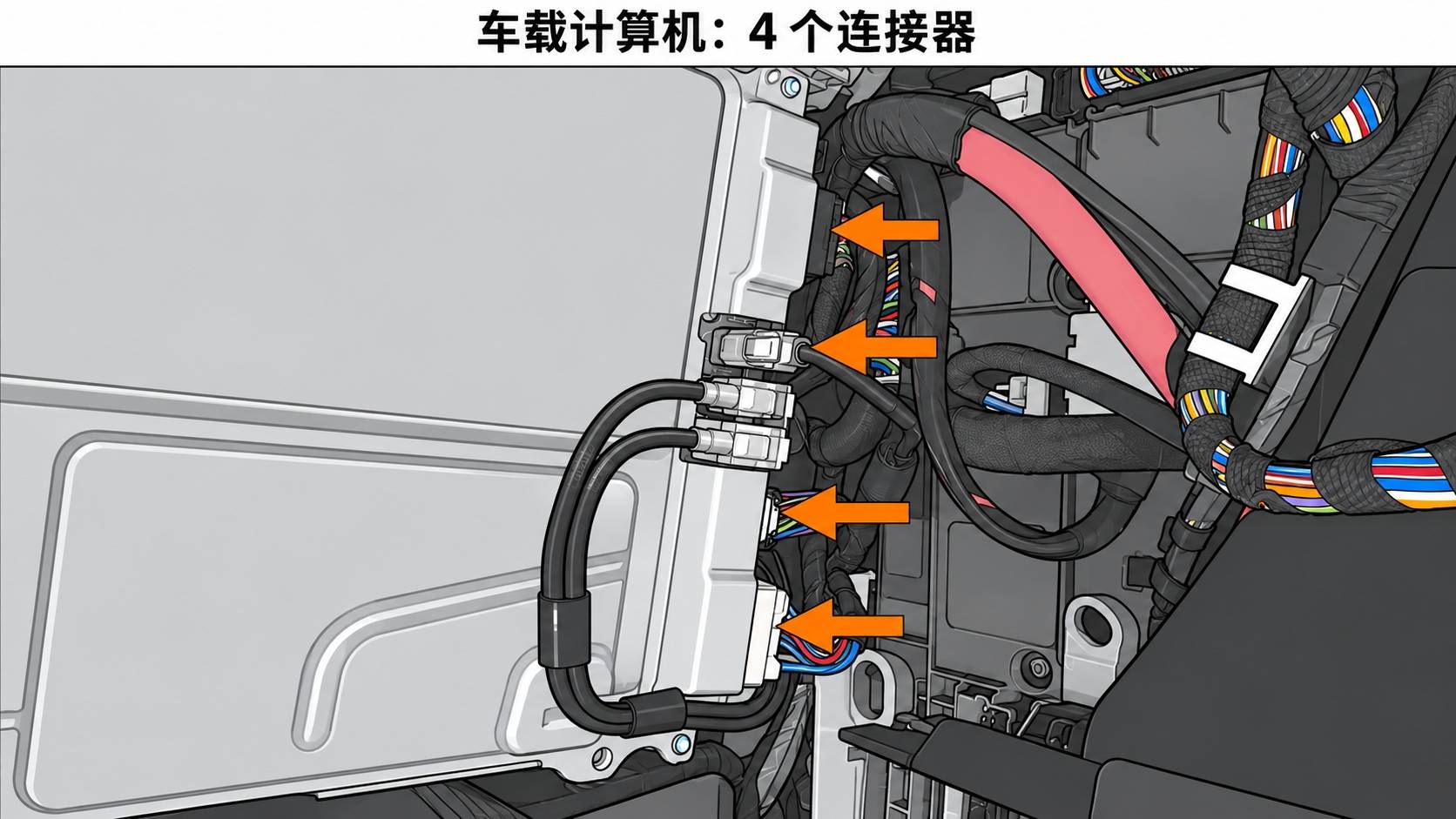

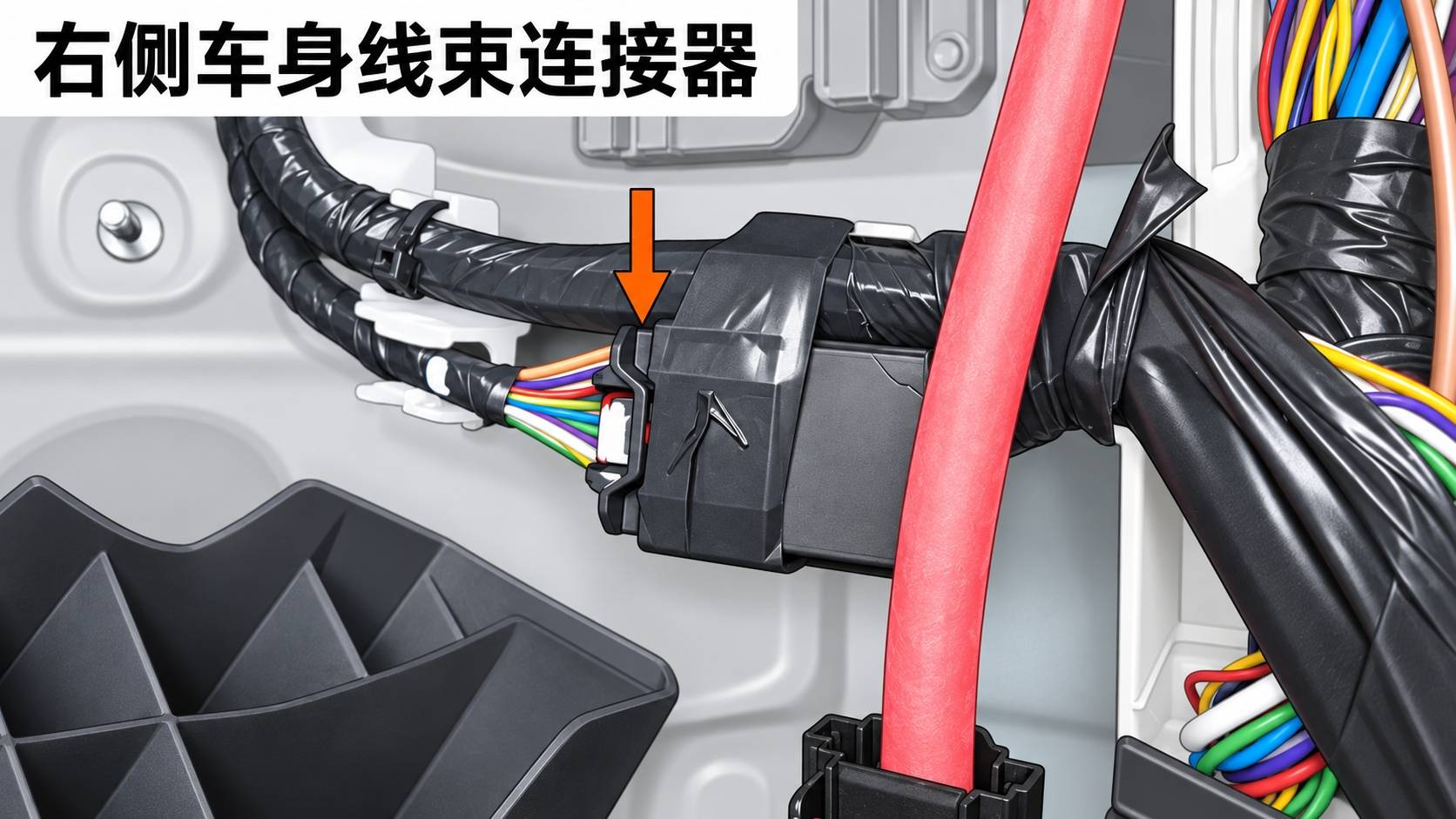

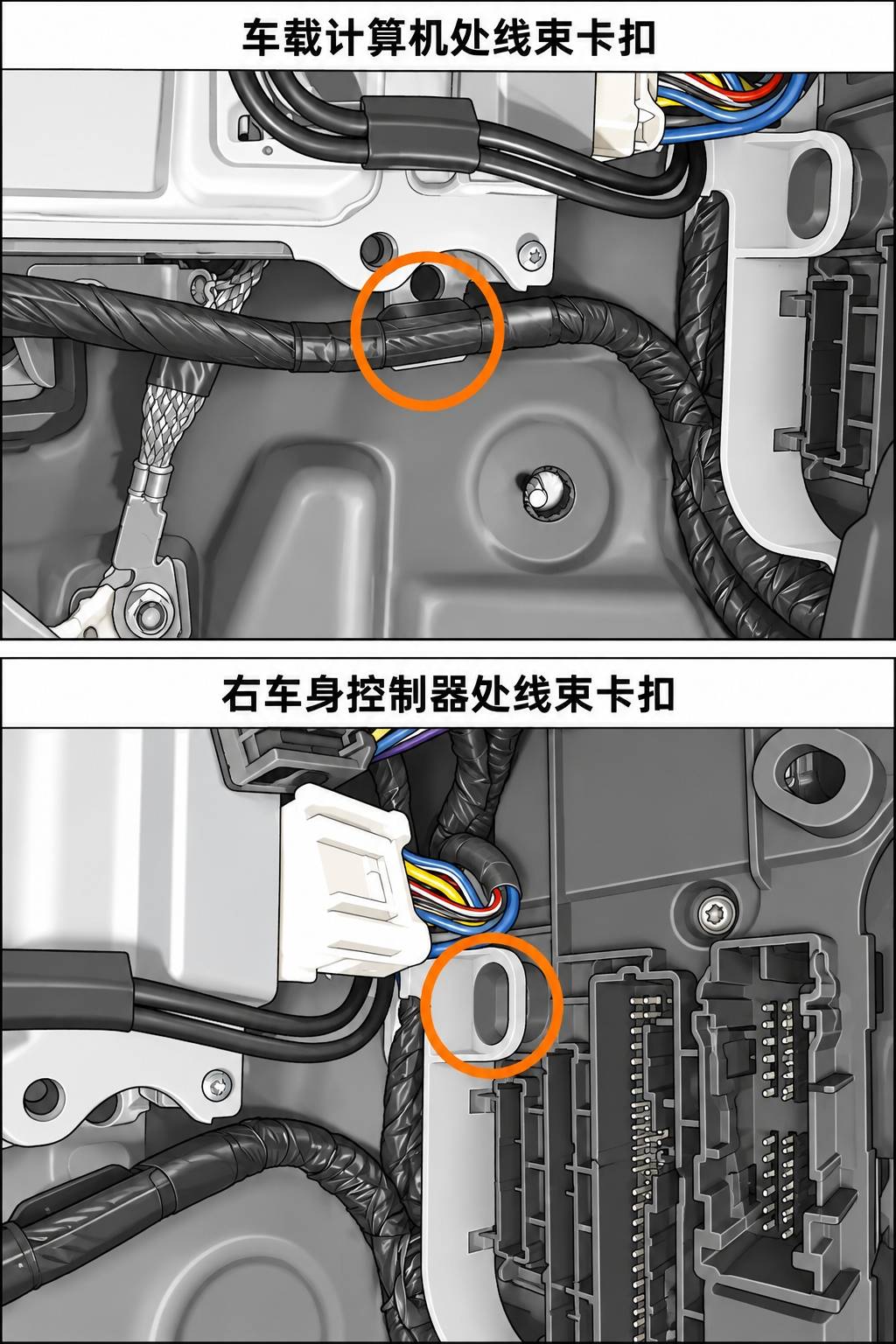

按顺序释放车载计算机处的线束卡扣，断开右侧车身线束中间连接器，断开车载计算机的四个指定连接器，最后释放右车身控制器处的线束卡扣。下面分别展示两处卡扣、线束中间连接器和电脑四个接口。

橙圈和箭头仅用于找到目标，不是指定撬动或拔出方向。先确认实际锁止结构，再握连接器壳体操作；这里不提供针脚定义，也不要求拆卸照片中未标出的其他电脑接口。

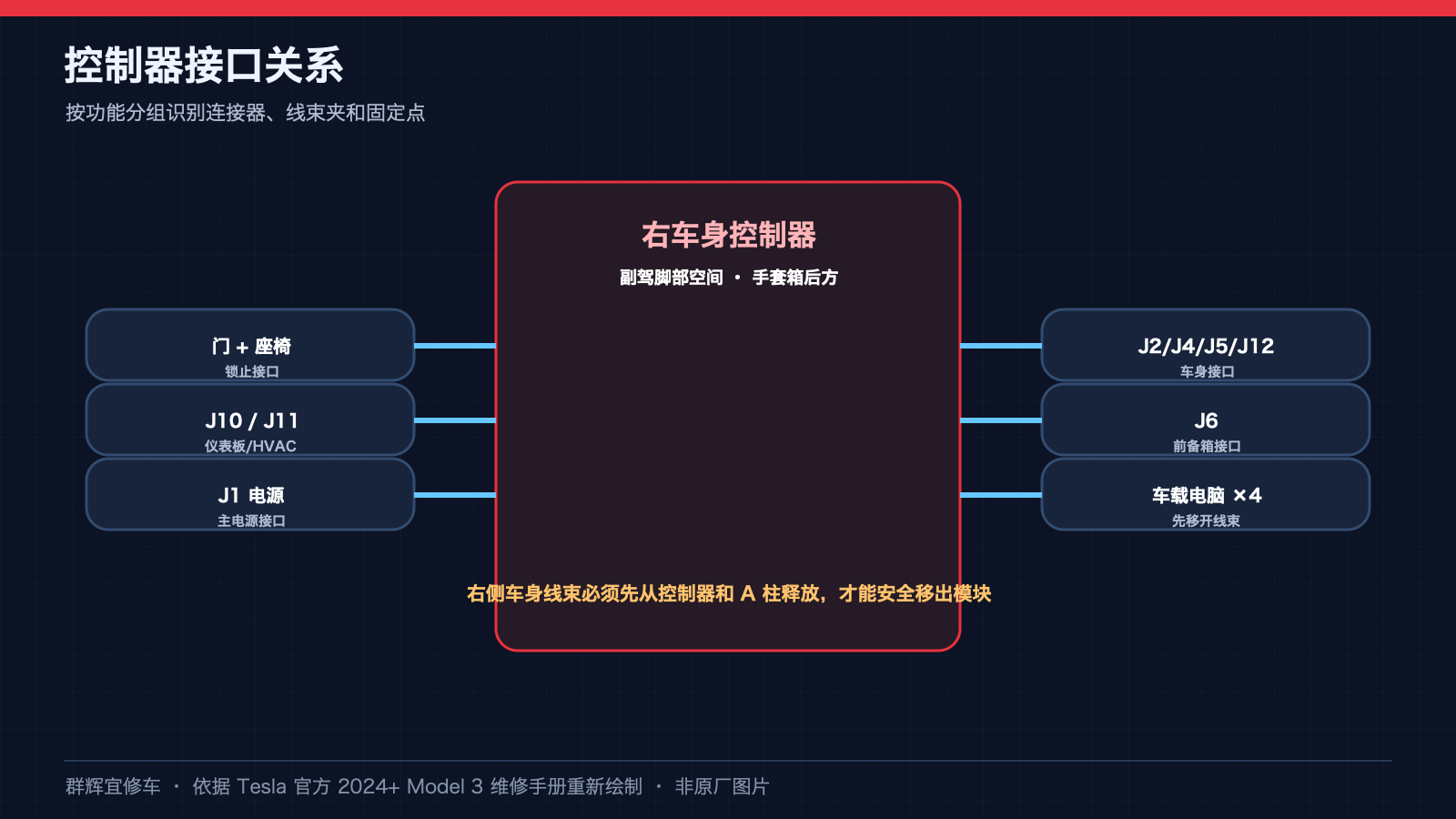

四、处理其余控制器接口及下A柱线束

1. 释放锁止，断开J1电源连接器。主页面未单独提供该步骤的高亮图片，不能用其他插头图代替J1；根据适用实车标识和原厂电气参考确认。

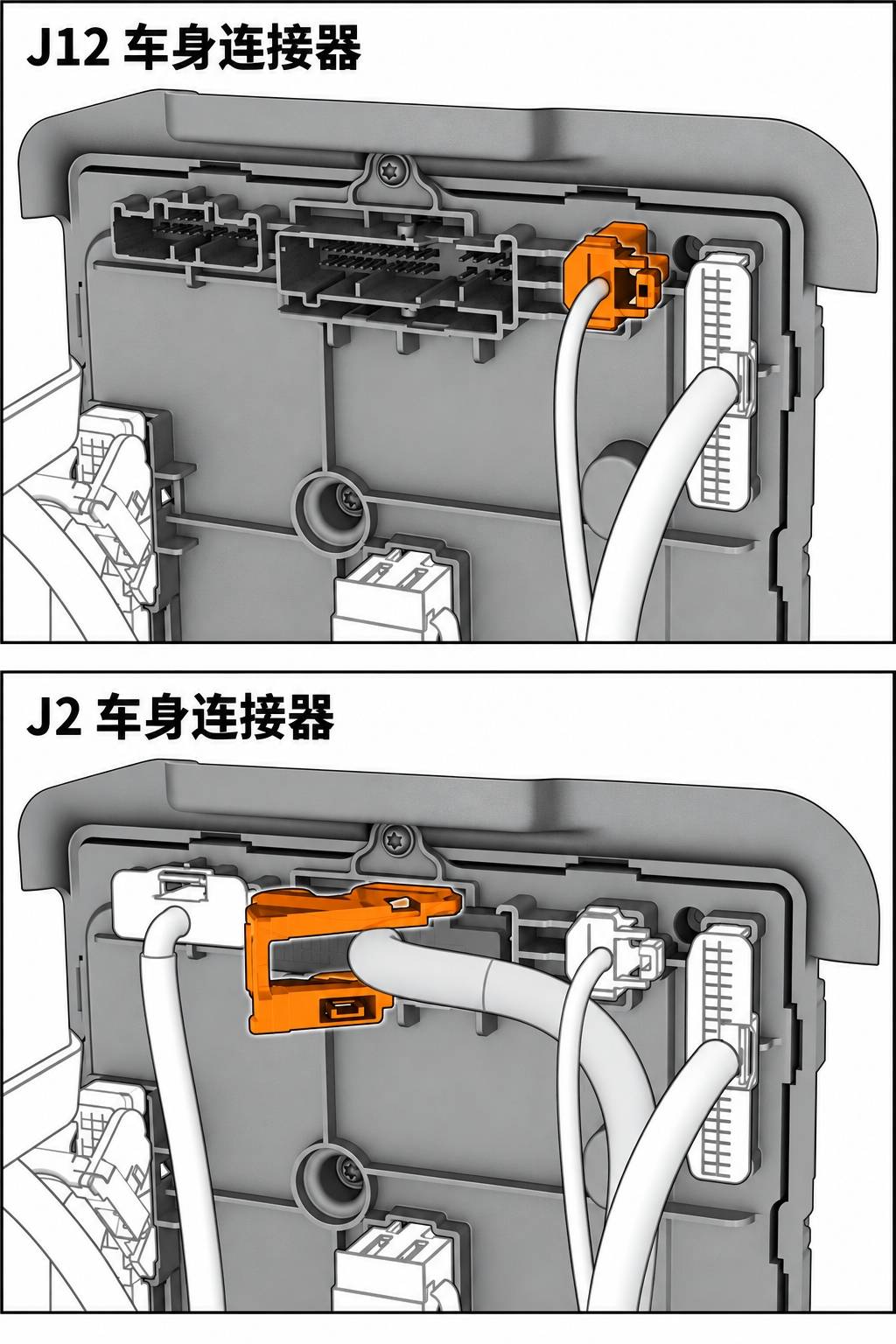

2. 断开J12车身连接器。
3. 释放锁止，断开J2车身连接器。

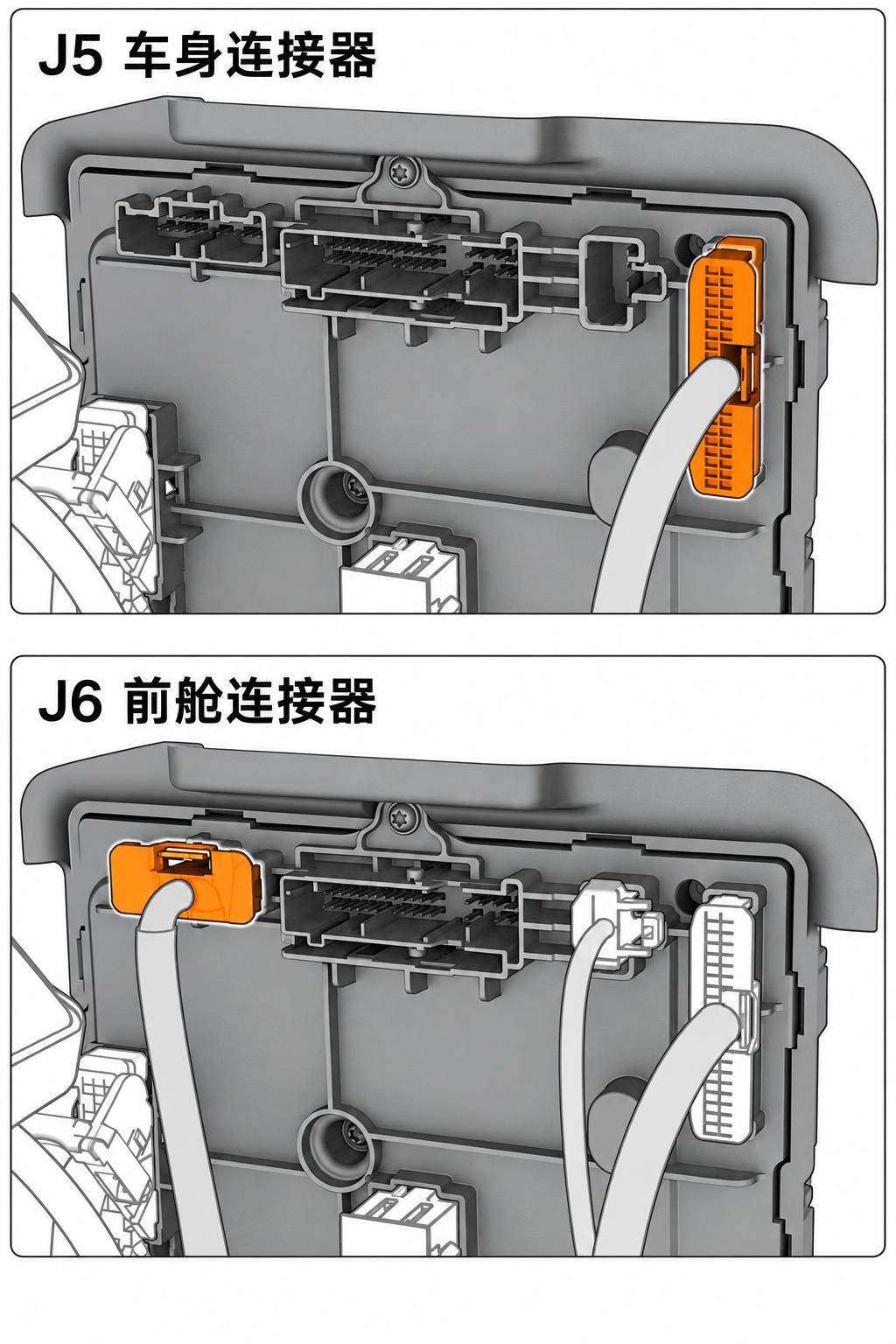

4. 断开J5车身连接器。
5. 断开J6前舱连接器。

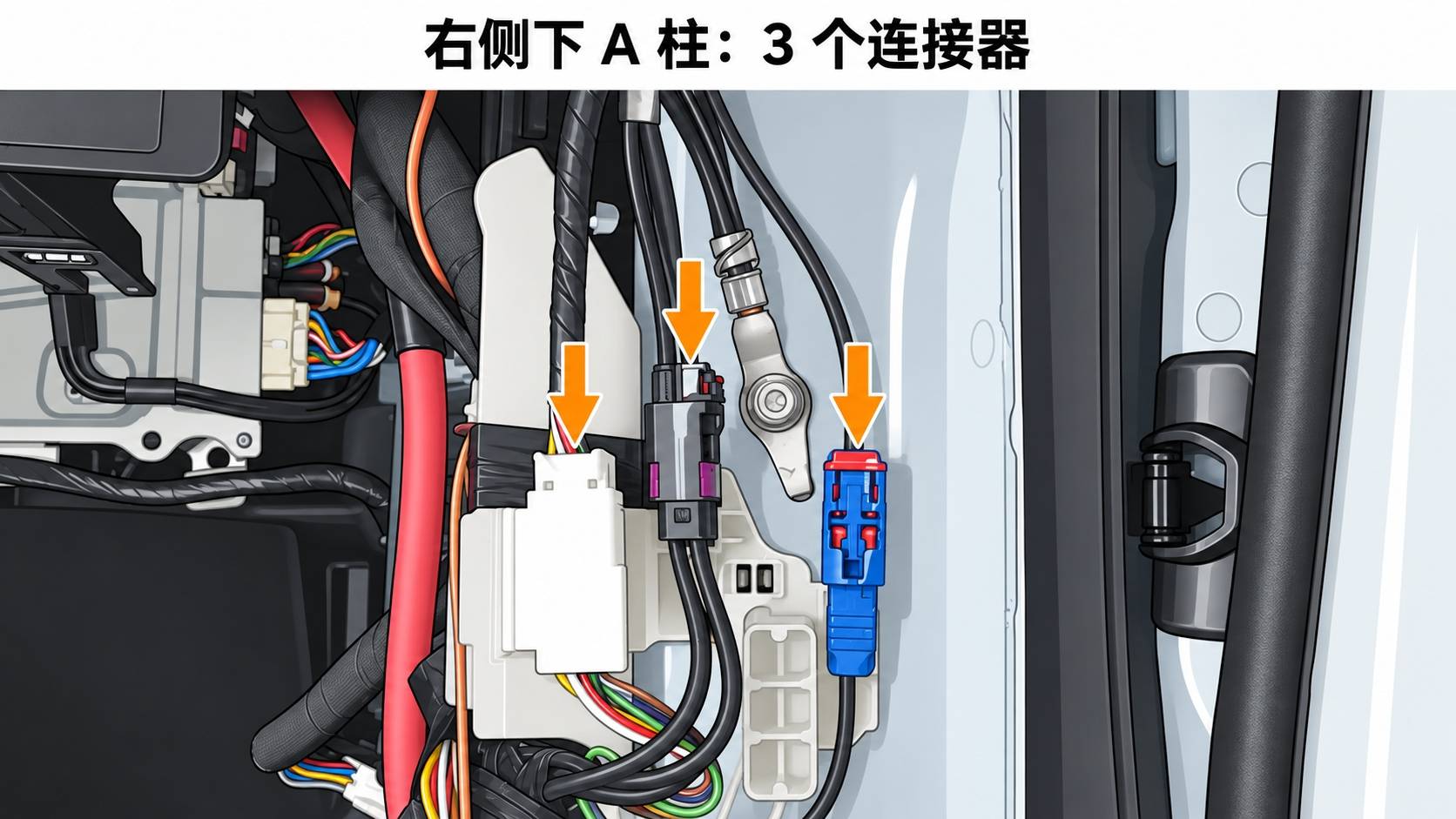

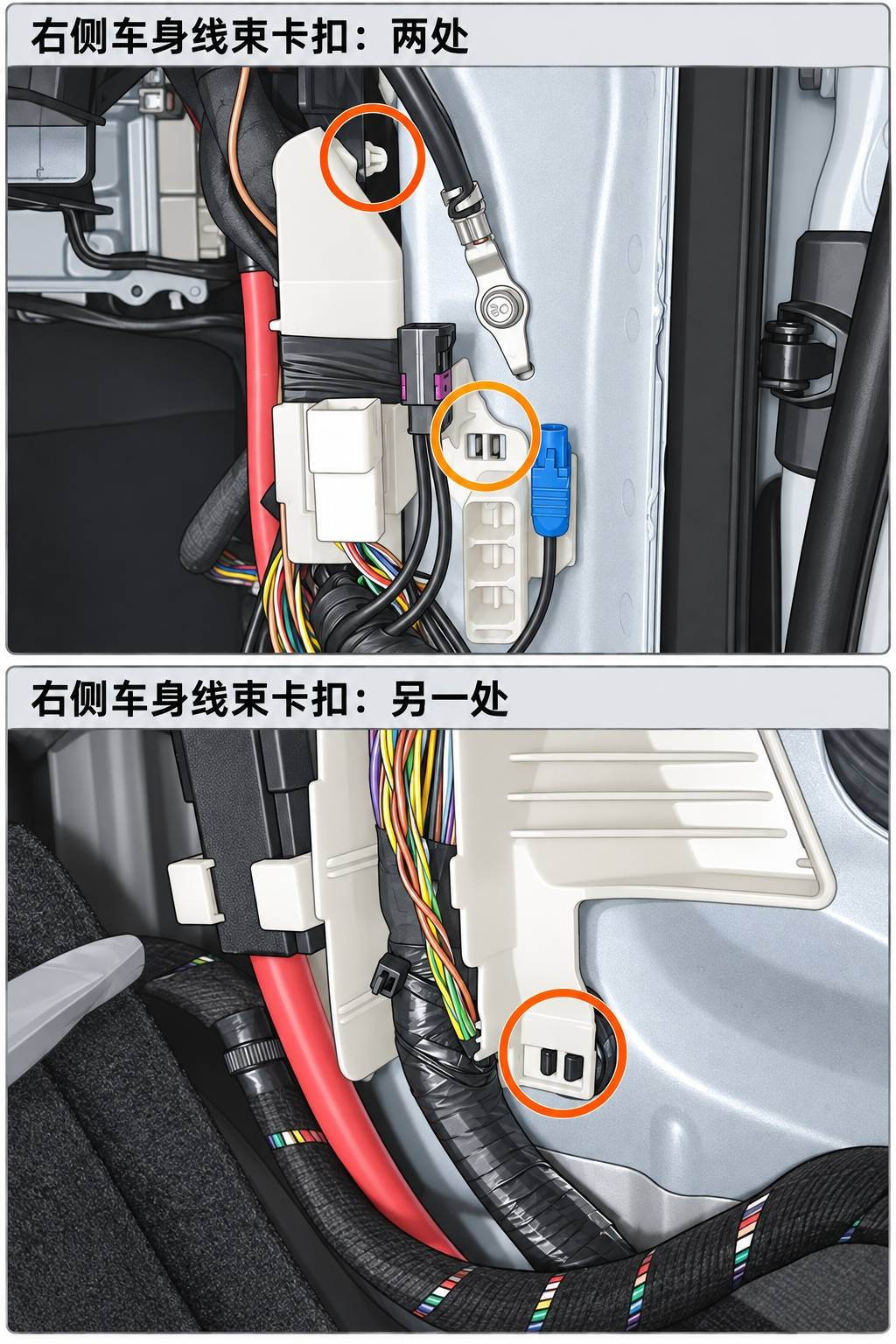

断开右侧下A柱区域的三个连接器，再释放右侧车身线束与控制器、A柱之间的三个卡扣，将线束移到不妨碍模块取出的位置。不得让移动后的线束绷紧或压在金属锐边上。

五、先拆固定螺栓，再断J4并移出模块

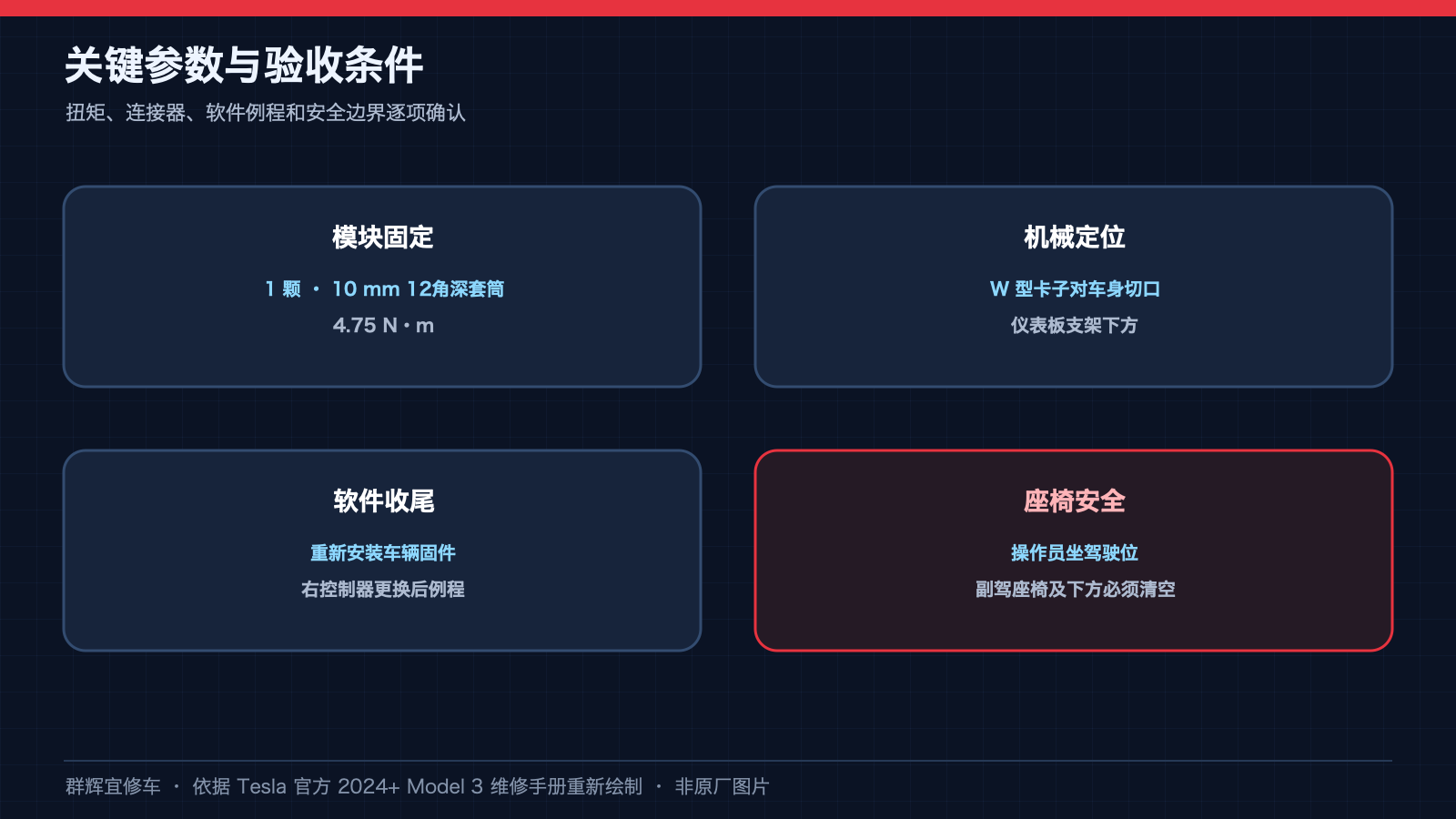

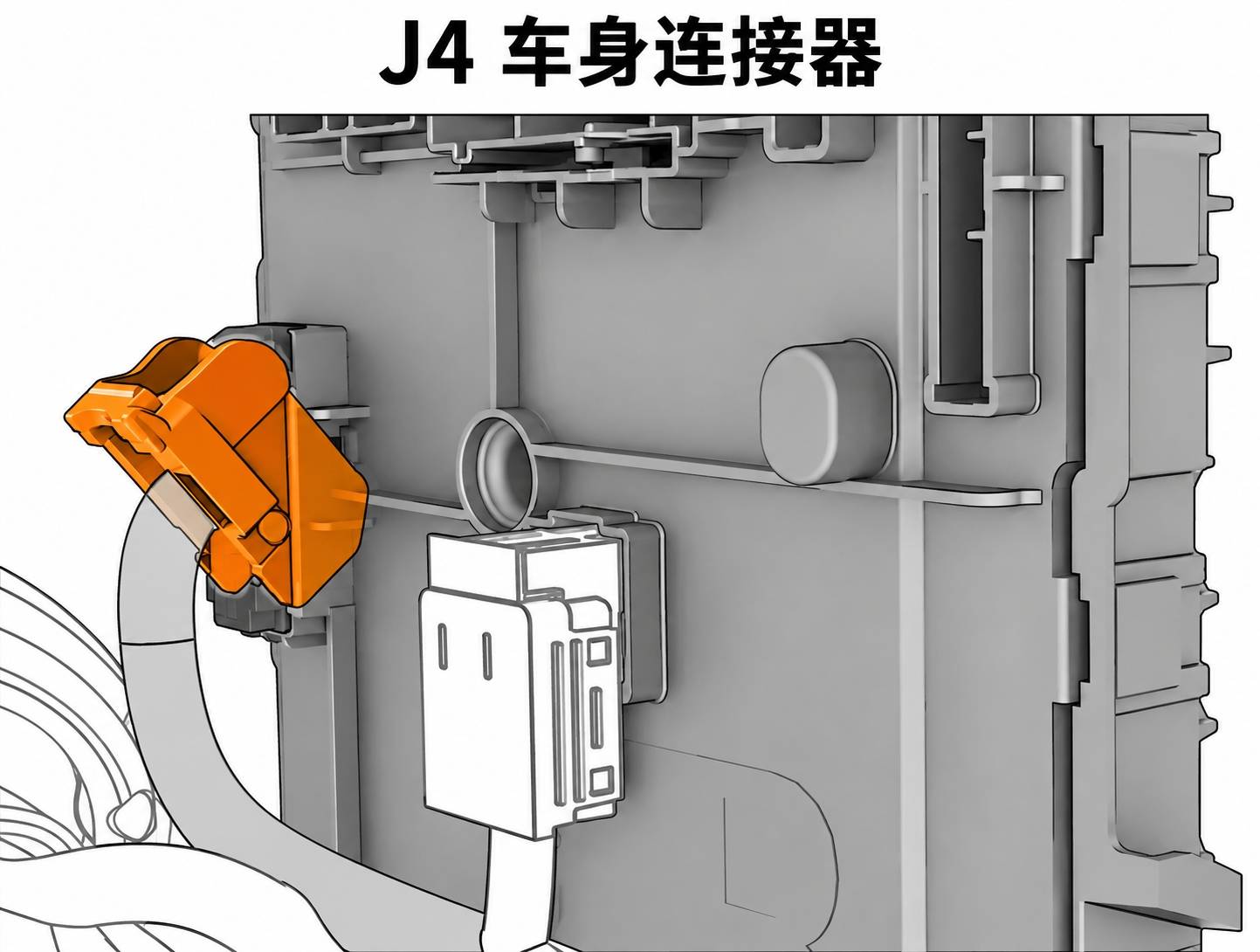

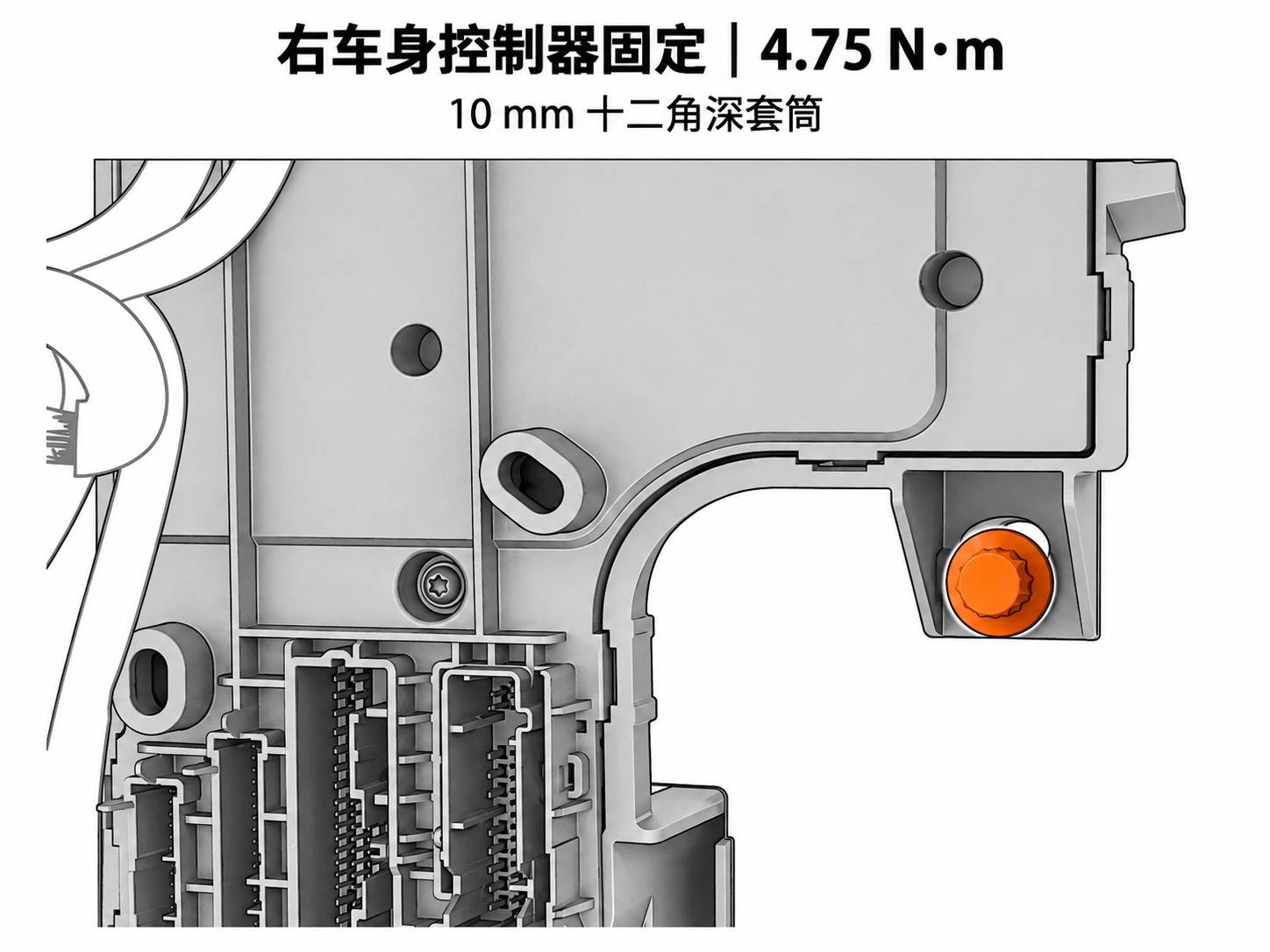

拆下模块与车身之间的固定螺栓。原厂推荐10 mm十二角深套筒，螺栓允许重复使用，安装扭矩4.75 N·m。此时再释放J4连接器锁、断开J4车身连接器，然后从仪表板下方调整模块姿态并取出。原厂视频仅为概览，不能代替这条更新后的正文顺序。

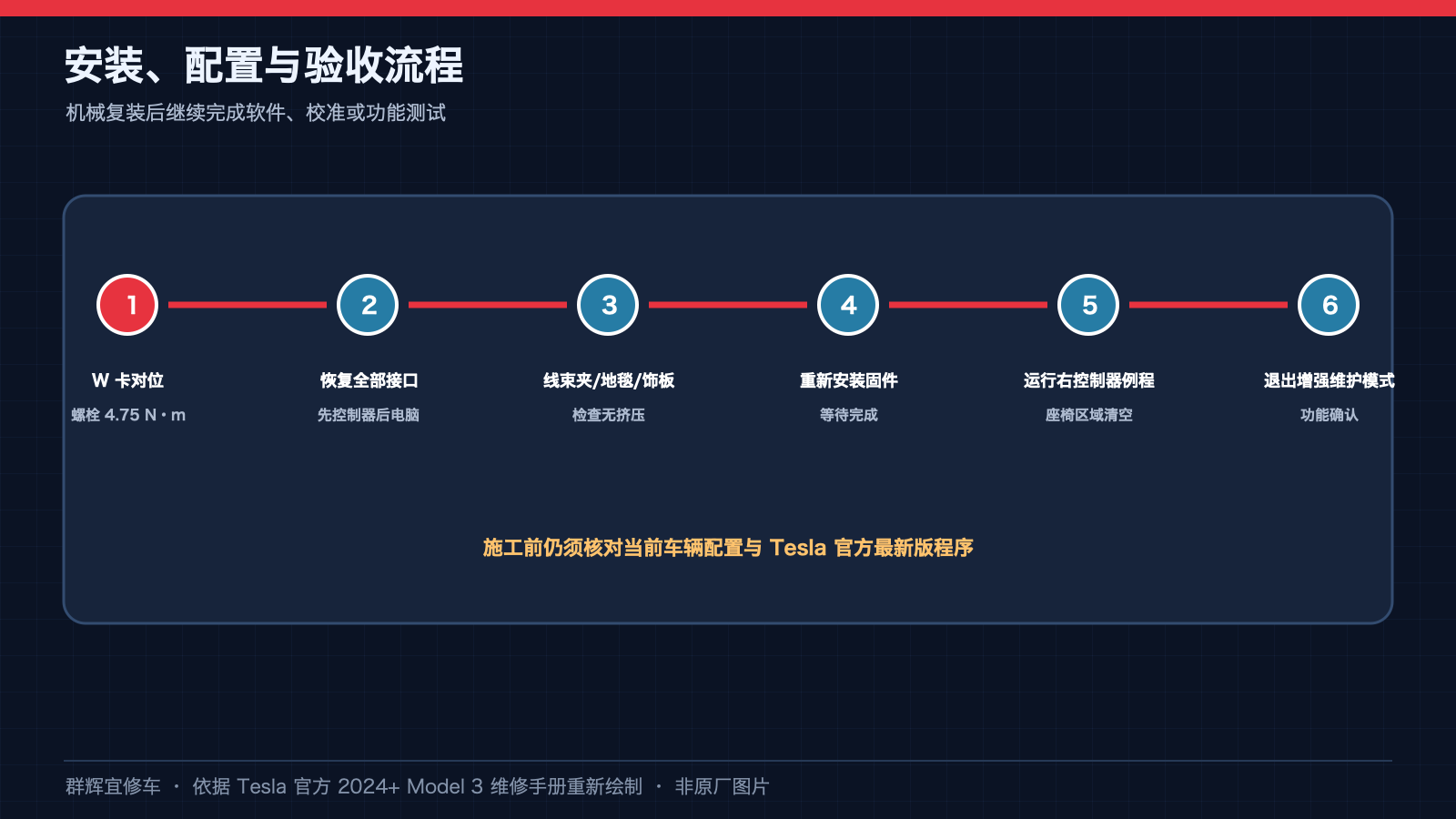

六、复装：W形卡扣对位，J4先于固定螺栓

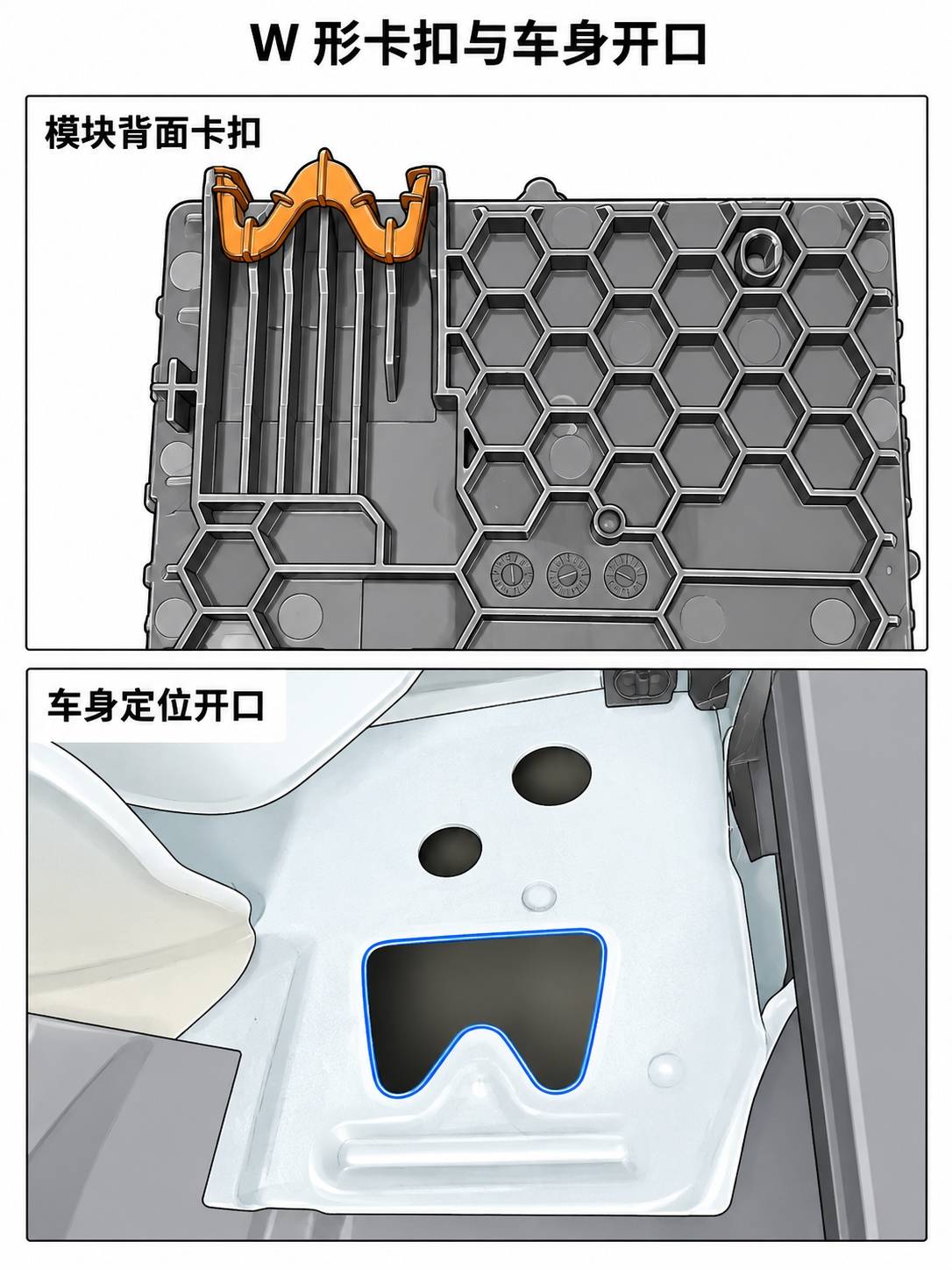

把模块送入仪表板支架下方，使背面W形卡扣与车身开口对齐。不要用螺栓强拉未对正的模块；原厂没有给出可以据此放大的卡扣尺寸或撬动角度。

1. 完成J4连接器连接及锁止，再装固定螺栓并拧至4.75 N·m。
2. 复位右侧车身线束三个卡扣，接回下A柱三个连接器。
3. 依次恢复J6、J5、J2、J12、J1；有锁止机构的接口须确认锁止完整。
4. 固定控制器处线束卡扣，接回电脑四个指定连接器，再接右侧车身线束中间连接器。
5. 固定电脑处线束卡扣，铺回右前地毯，固定仪表板支架下方两处线束卡扣。
6. 依次恢复J11、J10、副驾驶座椅、右前门接口及对应锁止。
7. 装回右侧下A柱饰板及手套箱，按关联程序复装气囊、脚部盖板、灯、USB和风道等所有前置拆下部件。
8. 确认全部SRS部件和连接器已恢复，再按低压程序接回急救回路、低压电池及其他访问件。完成适用的SRS恢复布防和诊断，不遗漏原维修前设置；最终恢复座椅、车窗、空调、音频及充电设置，移除防闭锁毛巾与作业用品并关闭车门。

七、固件重装与更换后例程不可省略

依触屏固件重装程序执行；该触屏程序针对锂离子低压电池、接触器闭合状态，须核实供电条件适用后再进入Service Mode，选择Software Reinstall，阅读提示后点REQUEST；在Software页选择SOFTWARE UPDATE > INSTALL NOW。若出现倒计时，按该页面说明处理。重装结束以触屏出现发行说明作为原厂列出的成功标志，不能只以屏幕重启判断完成；按程序退出该次维护模式。

随后按Service Modes说明进入所需模式，执行PROC_CONTROLLER_RIGHT_POST-REPLACEMENT-PROCEDURE。Service Mode Plus路径为：low-voltage → Right Controller Post Replacement → Right Controller Post Replacement Procedure；也可用Toolbox执行同名例程。不要把其他控制器的复位命令代入。

例程会自动移动右前座椅。操作者坐在前排驾驶员座椅上，副驾驶座椅保持无人无物，并移除其后方、下方所有物品及后装附件。防止夹伤或部件受阻损坏。完成后在触屏长按Exit Service Mode退出Service Mode Plus。

培训验收建议：复查线束无夹压、各锁止和固定点到位，记录固件与更换后例程结果，检查相关门、座椅及车身电器功能和新增告警。异常应按原厂诊断处理，不以反复断电清码冒充校准完成。

资料来源与图示适用边界

主要来源：Tesla右车身控制器拆换程序，当前中文页面日期2026-09-03，版本记录保留2026-08-24的J4时序调整；本次全文及全部配图复核2026-09-13。同步核对手套箱、低压、SRS、下A柱饰板及固件重装关联程序。

本文13张图根据原厂照片及结构图重绘，按步骤分开呈现，不是特斯拉原始图片。原页部分不同版本示例的壳体刻字并不相同，因此图中省略此类刻字，接口名称以本页步骤及适用VIN电气参考为准；不能用图中针脚数量、线色或未标注外形推断测试方法。图示与实车有差异时先核对配置，不强行套用。
