2024+ 特斯拉 Model 3 左车身控制器更换：W 形卡子、4.75 N·m 与 NFC 钥匙配对

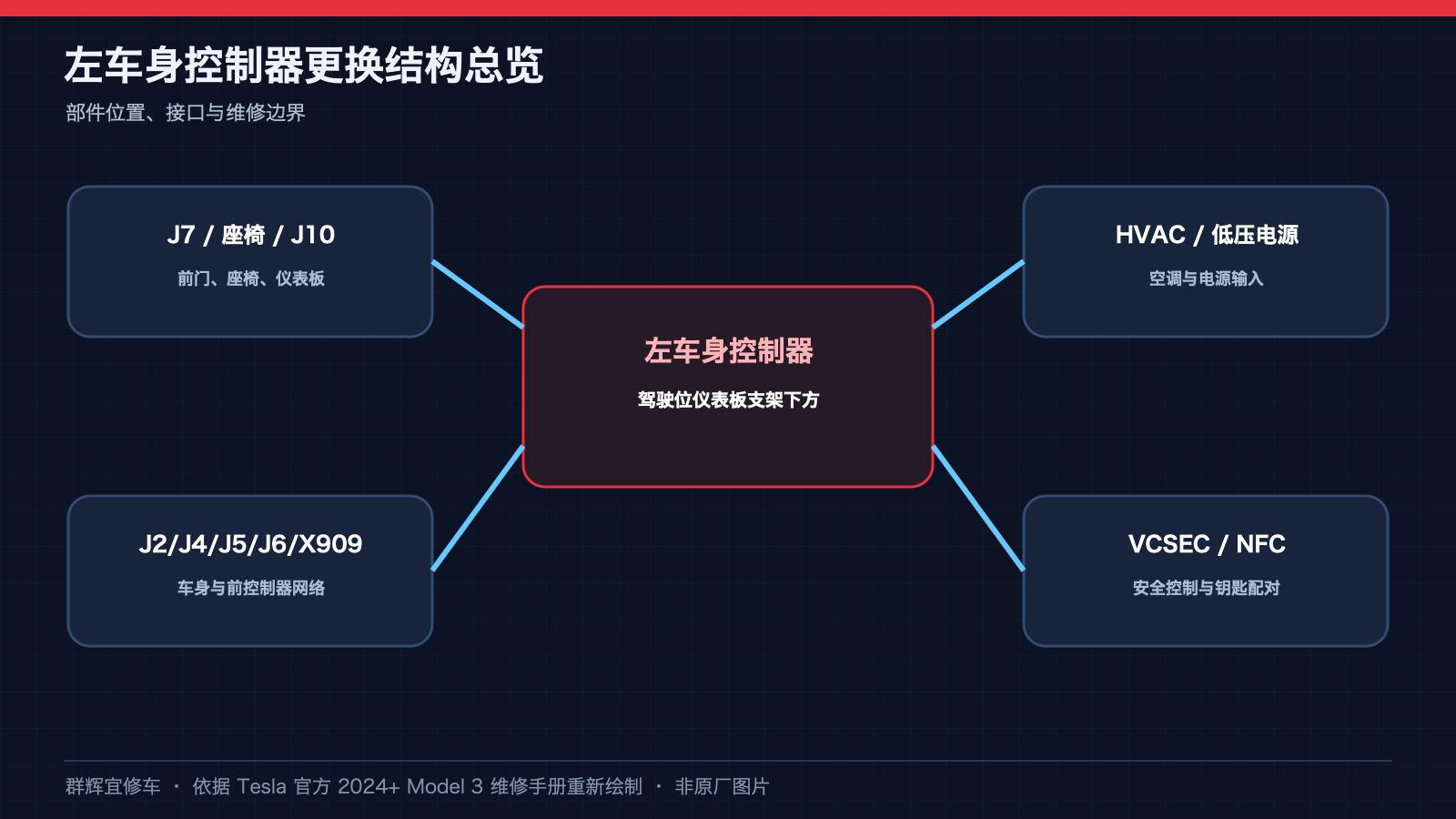

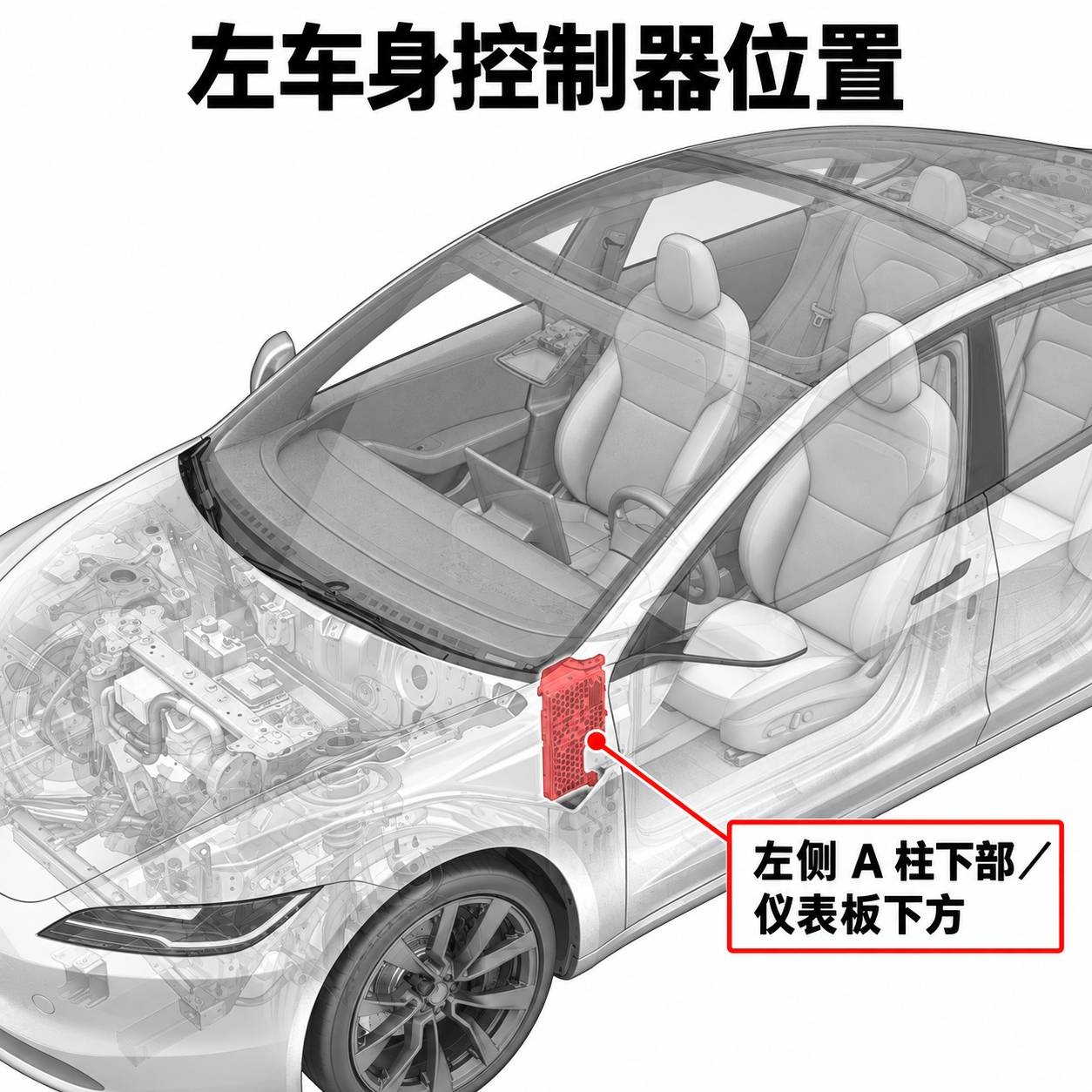

左车身控制器更换不止是拆一个螺栓。模块两面分布多组连接器，背面还通过 W 形锁片定位，装好后仍需软件重装、控制器初始化和 NFC 卡片配对。

接口顺序、两组线束卡子、W 形锁片以及更换后例程，必须作为同一项作业完整复核。

适用范围：按 Tesla 2024+ Model 3 左车身控制器中英文程序及其链接资料整理，源页面日期为 2026-08-09。实际应先核对 VIN、左右舵、市场配置及软件版本。本文用于专业维修培训，不能仅凭配图自行拆修。

一、断电前安排好座椅、车窗与作业通道

• 记录原座椅、车窗及车辆状态，按脚部盖板程序提前把左前座椅移后。需要电动调节的准备动作应在断电前完成。
• 拔除充电线，关闭空调并至少等待 30 秒。打开车门、降下车窗；两后门撞销各穿放毛巾，防止锁闩意外锁住。
• 在最后一次车窗动作后至少等待 1 分钟，才能断开低压电源；不要断电后再尝试执行电动车窗或座椅准备动作。
• 按原厂程序拆后裙板，在触屏 Controls → Safety → Power Off 关闭车辆。释放低压电池绿色锁片，再依次操作黑色锁扣上的 1、2 号锁止机构，使锁扣完全拉出，向上移出连接器；不可跳过两级解锁强拔。
• 随后断开急救人员回路（First Responder Loop），等待 2 分钟再维修。此操作不等于完成高压验电；本文不授权继续触及高压部件。

二、建立模块拆装通道，注意北美气囊配置

• 拆左侧仪表板端盖：仅部分释放左前门主密封条下段，戴防割手套释放端盖卡子。拆左 A 柱下饰板时，先释放最上方卡子，向上提饰板后端释放其余卡子/定位片，再把整件向车后方取出。
• 拆驾驶员脚部盖板：APAC/EMEA 版本使用卡子，北美版本使用 2 处磁吸固定。断开照地灯插头、释放诊断线缆；APAC 还需释放盖板上的以太网连接器。
• 北美车辆的脚部风管程序还要求拆左膝部气囊，其他市场不能照搬。必须先遵守 SRS 安全程序并检查 RCM 警报；低压电池及急救回路都断开至少 1 分钟后才可断开 SRS 插头。本作业采用前述 2 分钟放电等待，不缩短它。
• 气囊只能由受训人员按独立程序处理。不得用普通万用表测量气囊或引爆器，不得让气囊悬挂在线束上。临时存放应展开面朝上，防跌落、污染与热源；发现损伤不得装回。
• 仅为通道拆移气囊时，不把“更换并报废气囊”的完整程序误读为必须报废正常气囊。装复涉及的 4 个气囊固定螺栓须使用新件 1116594-00-B、E10 工具、8.5 N·m。若是进行 SRS 诊断，按该程序执行 RCM Disarm，并仅在全部 SRS 件装复后 Re-arm；不能把此诊断条件省去或随意套用。
• 释放左脚部风管与 HVAC 的 2 个卡子并取下风管。组合维修过程中保持断电，不能按每个独立子程序的末尾提前恢复电源。

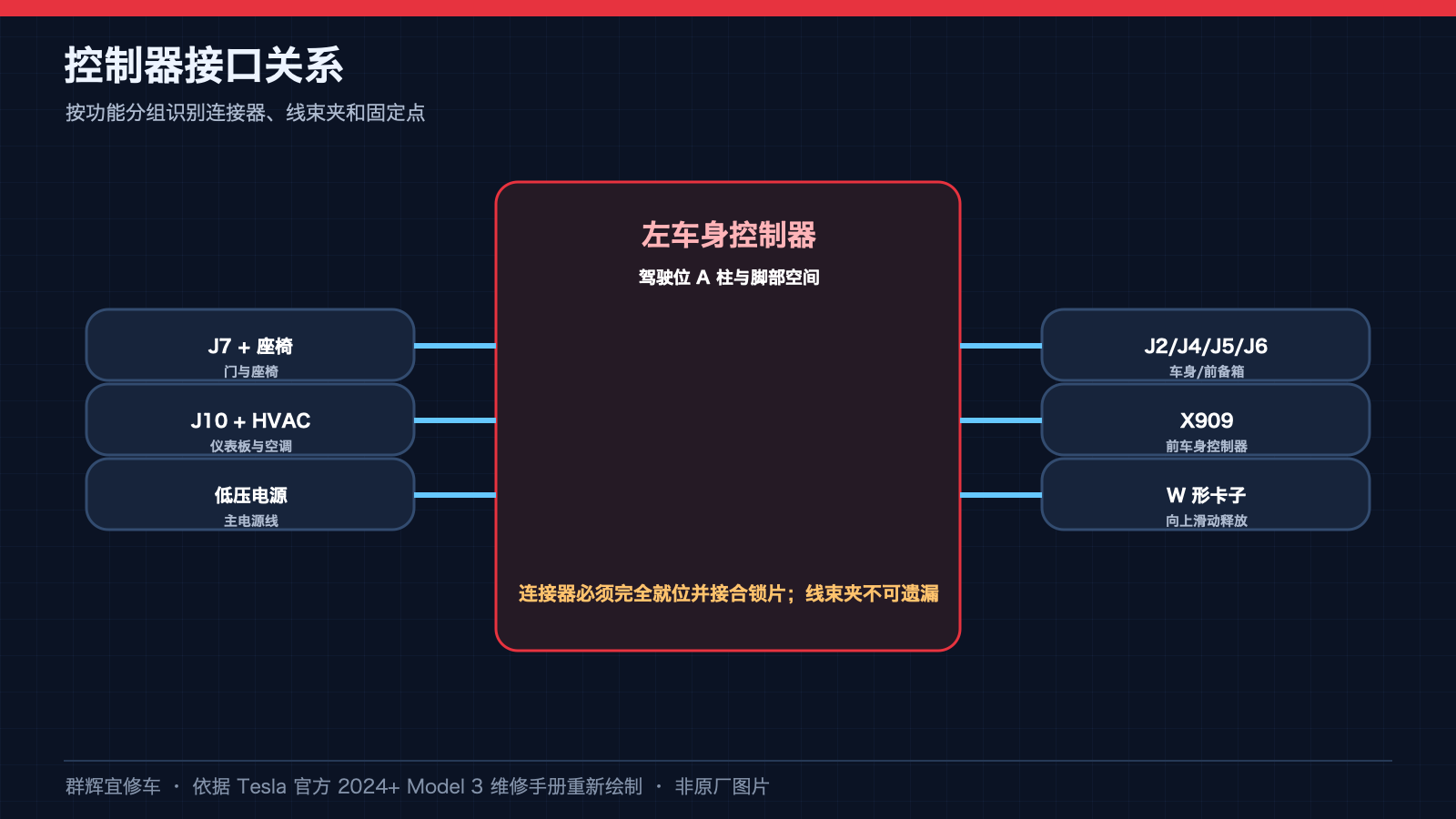

三、按五组图识别十处连接器

以下顺序对应原厂拆卸流程。先解除实际锁止机构再拔连接器，不拉导线；插头外观、线束色和锁扣版本以实车为准。配图仅表示位置，不提供电路针脚定义。

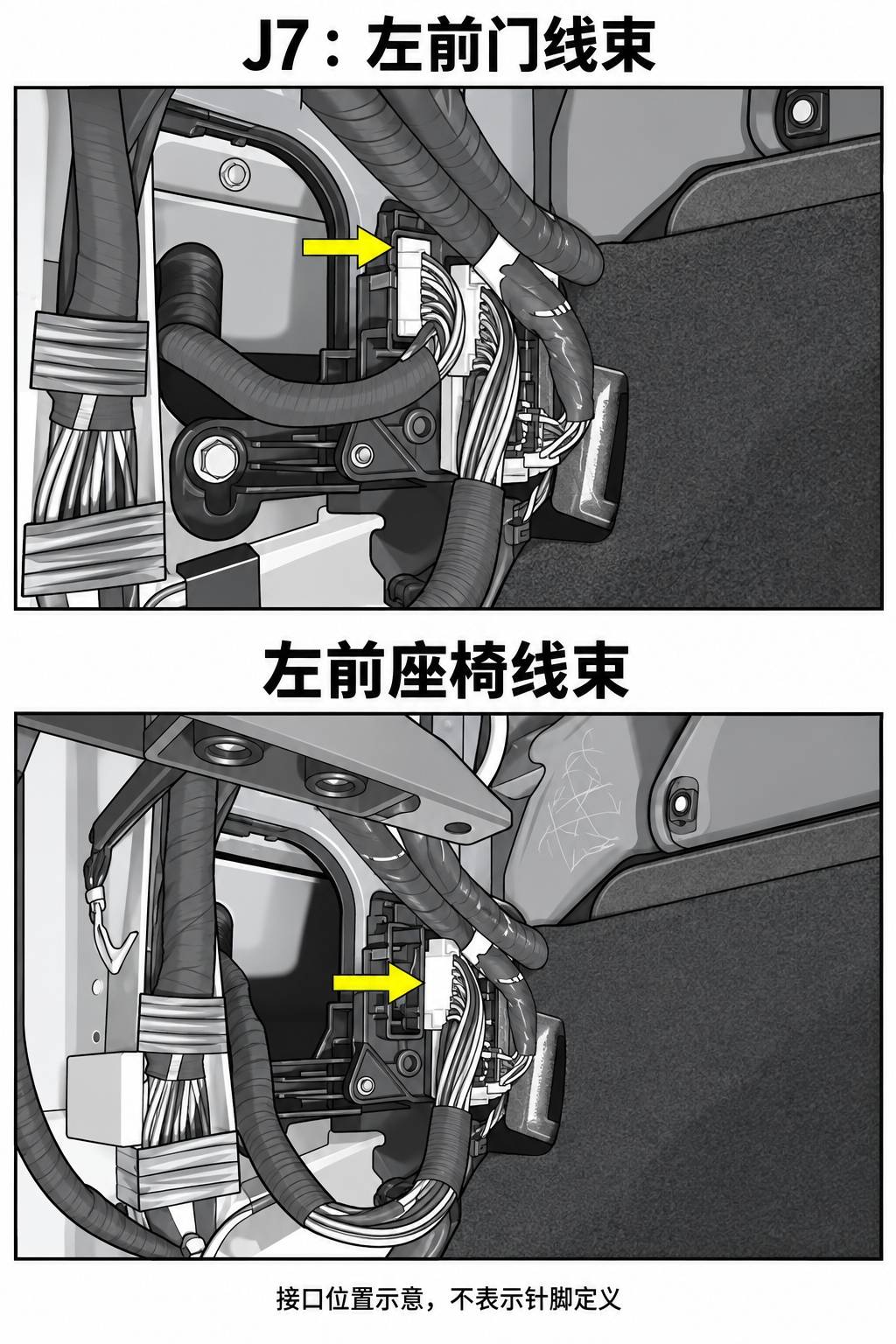

① 左前门 J7 → 左前座椅线束。

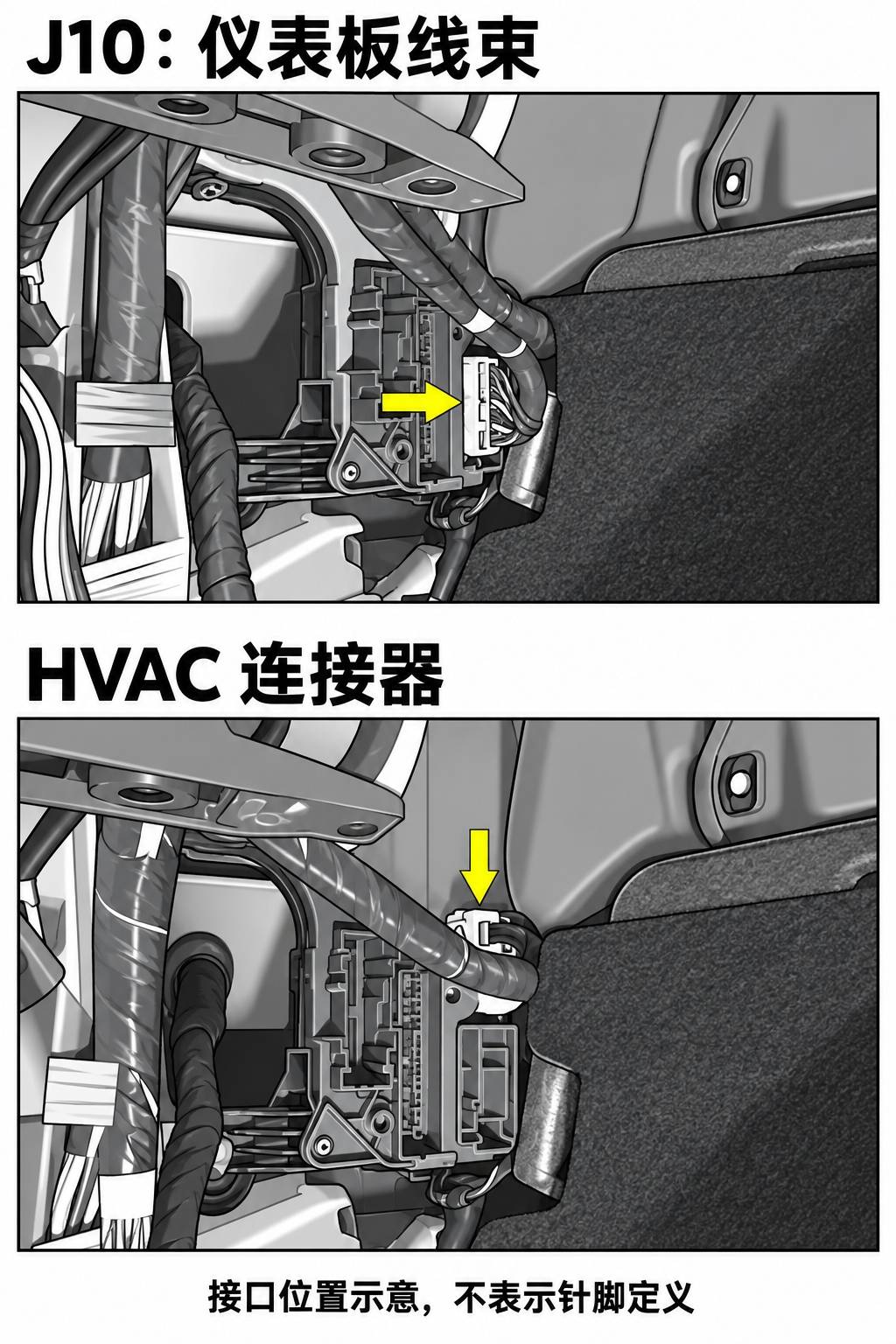

② 仪表板线束 J10 → HVAC。

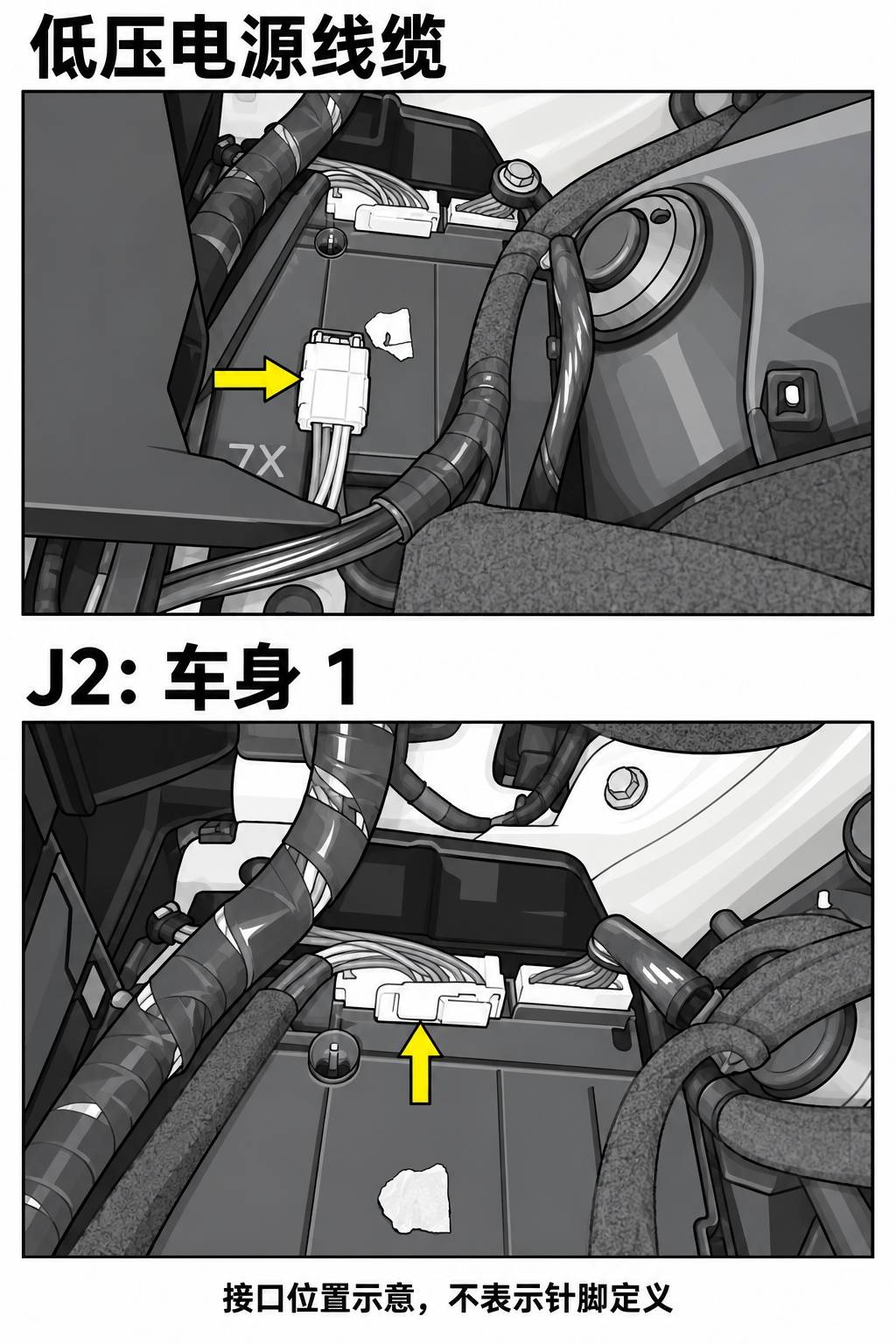

③ 模块低压电源线缆 → 车身 1（J2）。

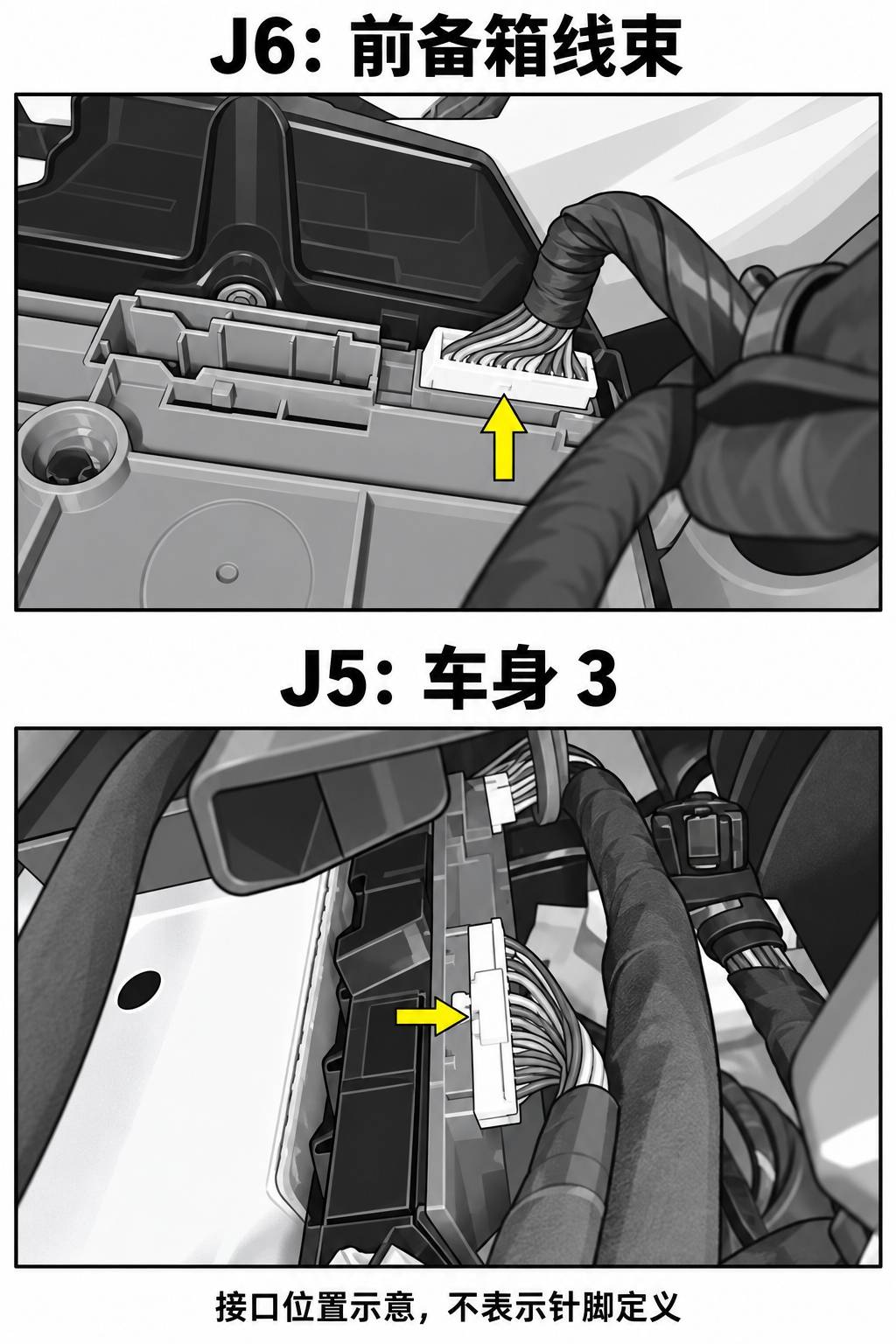

④ 前备箱线束 J6 → 车身 3（J5）。

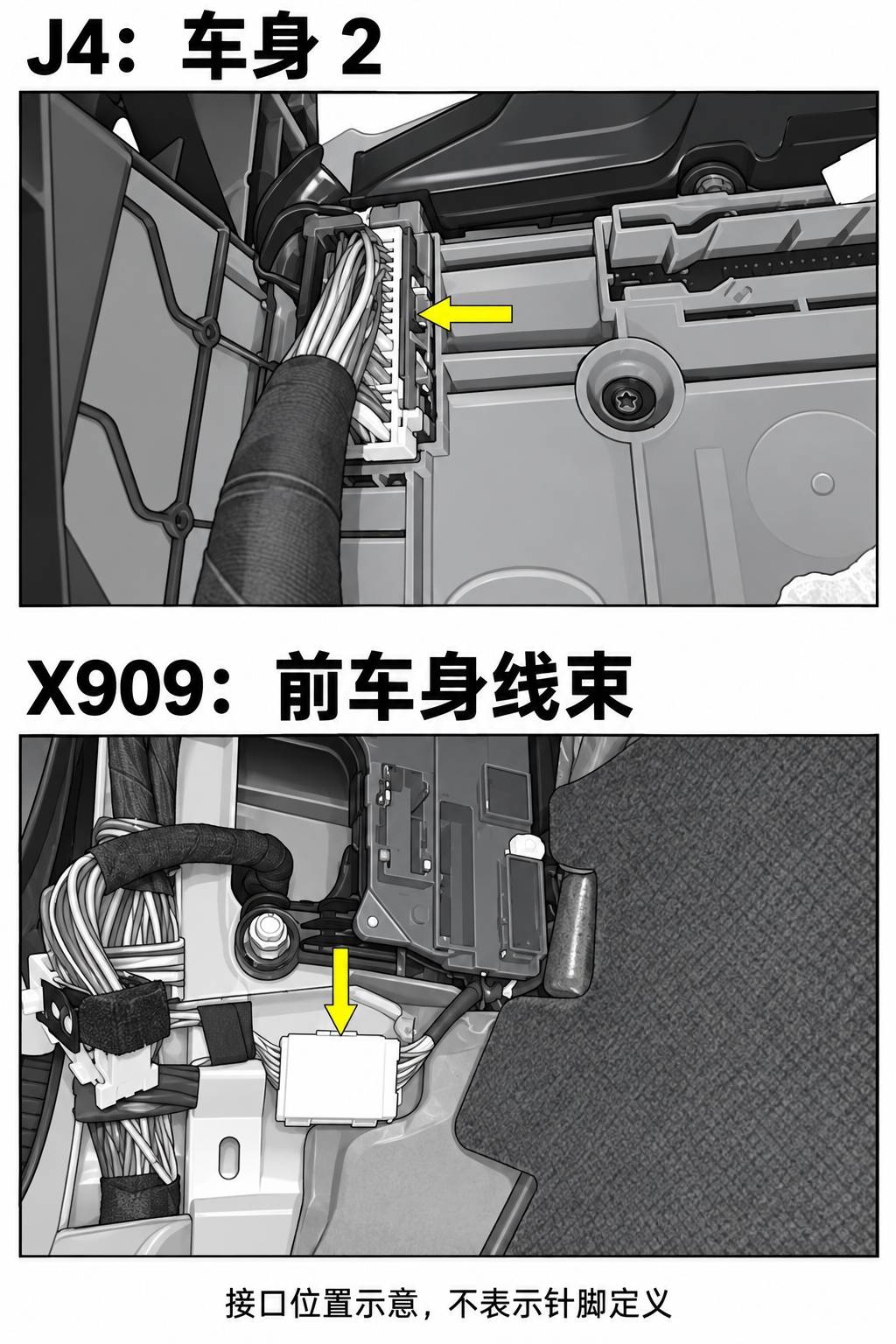

⑤ 车身 2（J4）→ 前车身线束 X909。

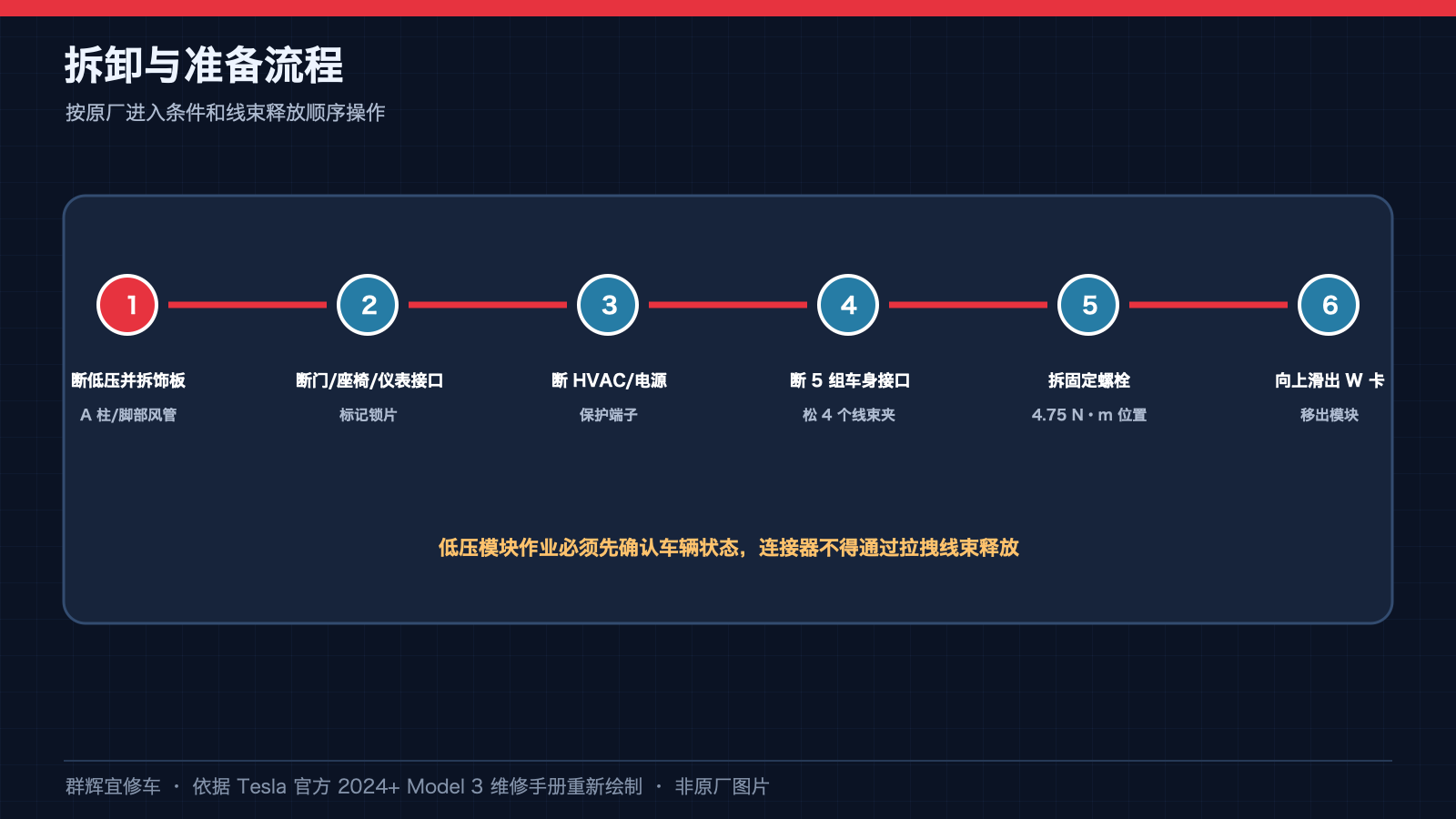

四、释放线束，再解除螺栓与 W 形锁片

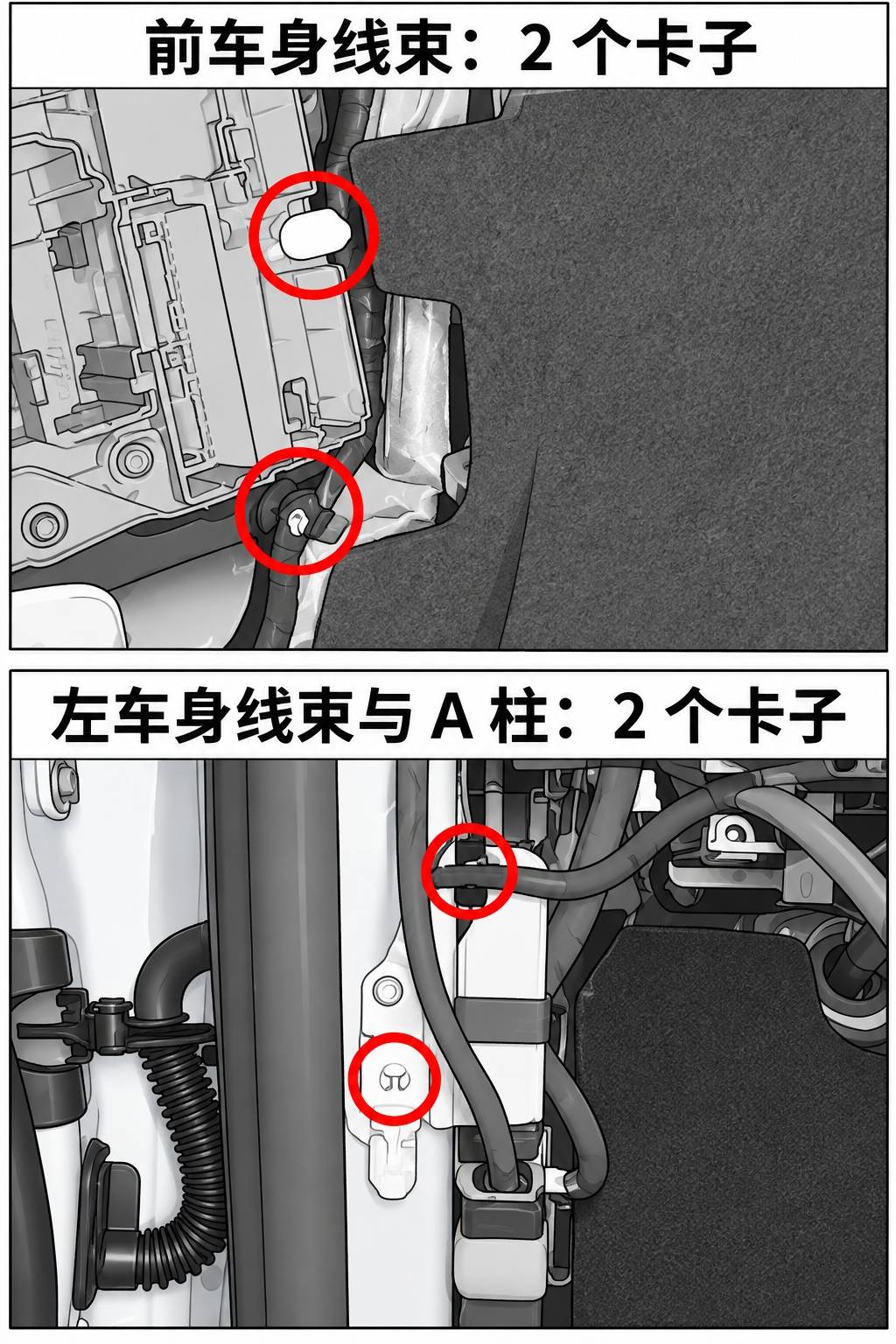

先释放前车身线束固定在模块上的 2 个卡子，再释放左车身线束固定在模块/A 柱处的 2 个卡子，把线束移到一旁。不要靠拉扯线束给模块让路。

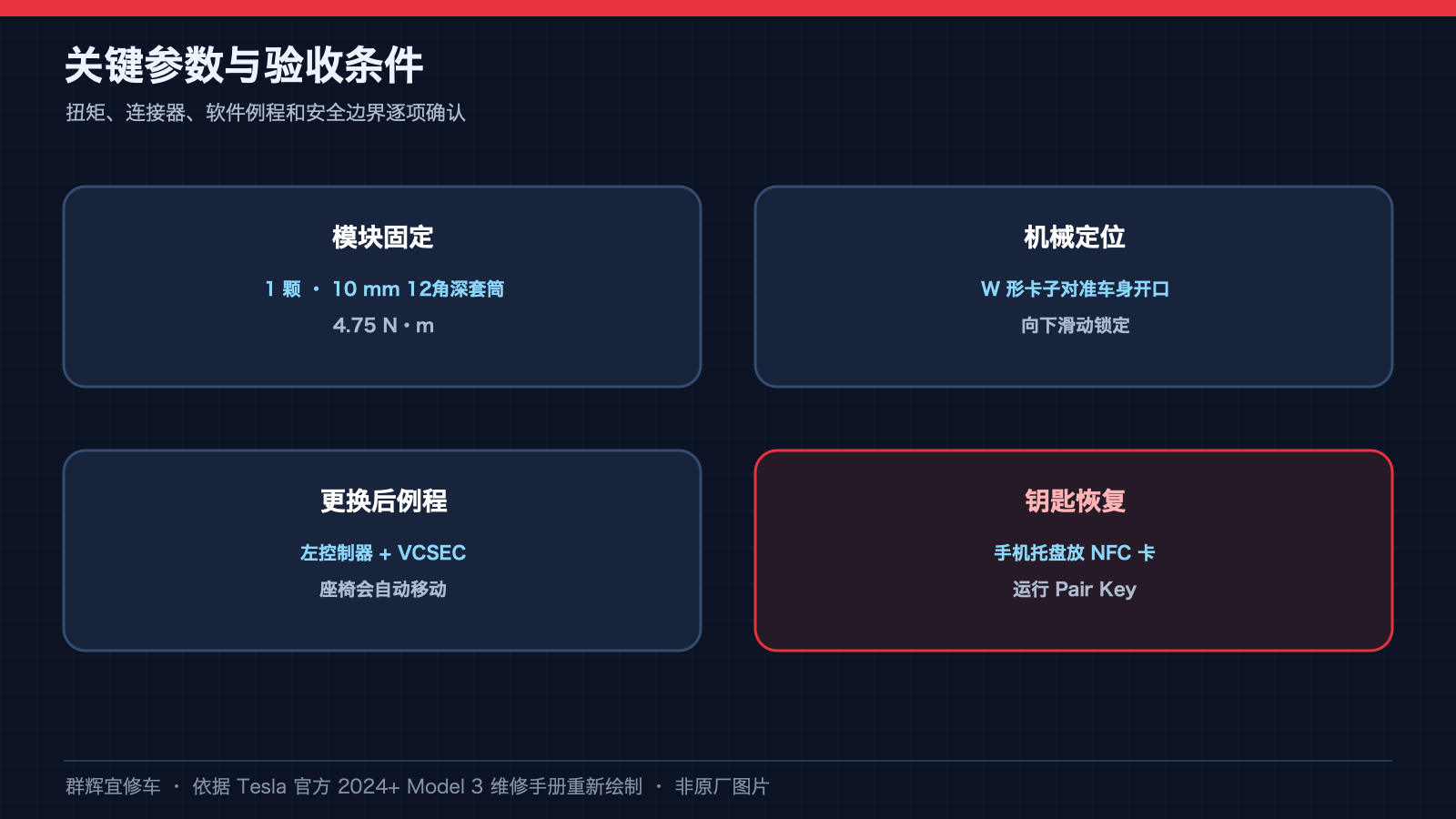

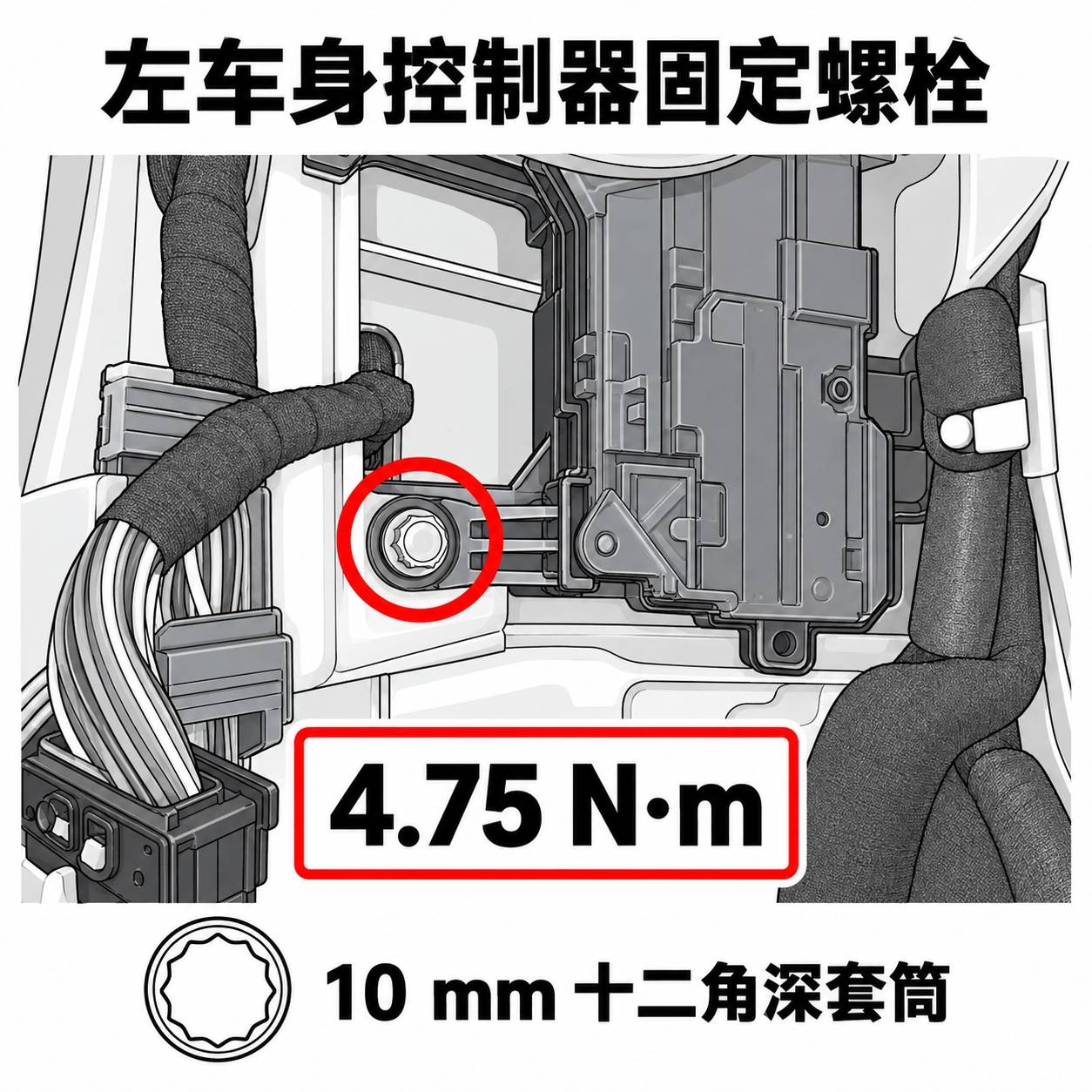

拆下模块与车身之间的单个固定螺栓。原厂推荐 10 mm 十二角深套筒，螺栓在本程序中允许重复使用；装回扭矩为 4.75 N·m。

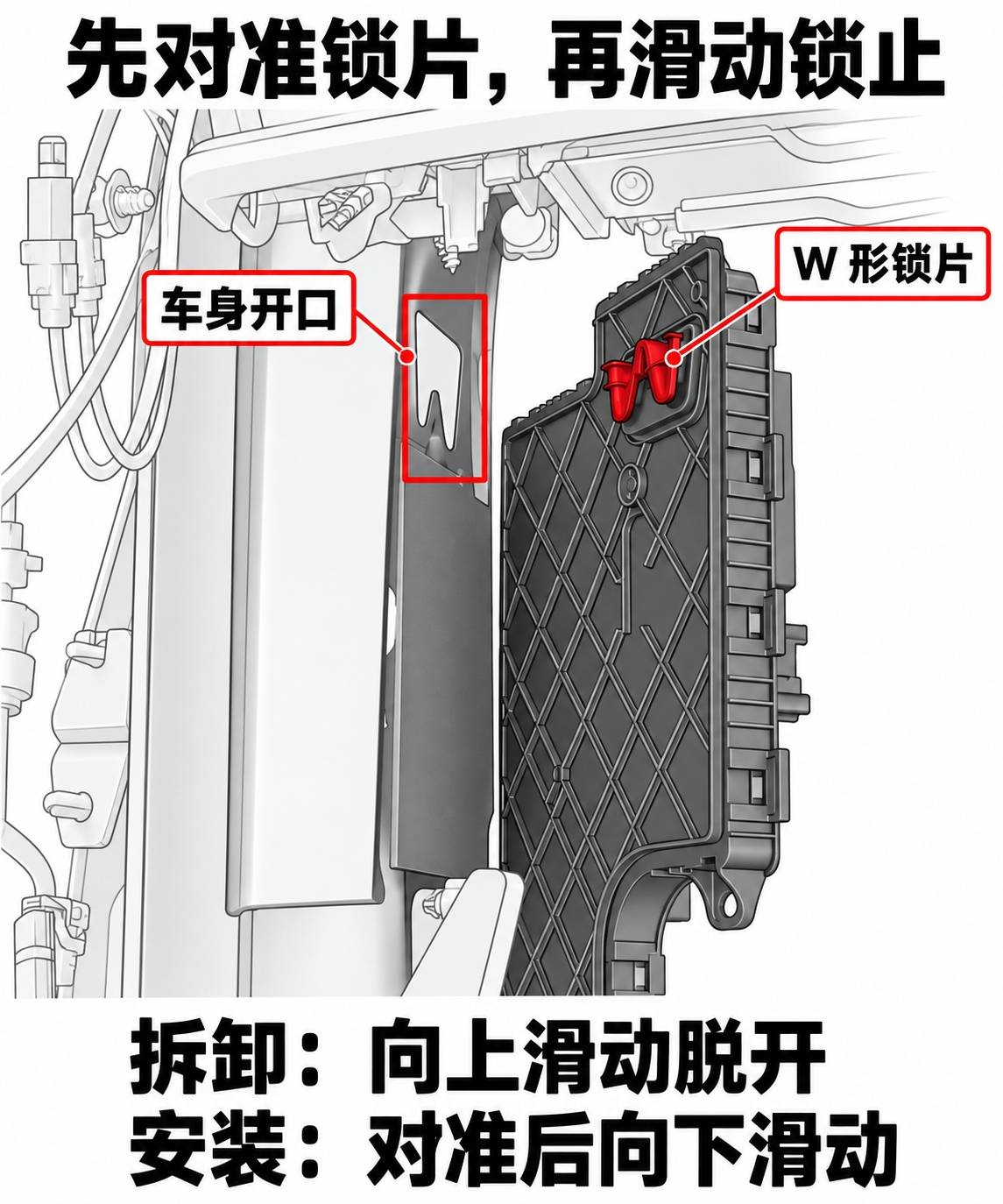

向上滑动模块，使 W 形锁片从车身开口释放，再调整姿态从仪表板下方取出。不要在锁片仍咬合时直接向外硬拉。

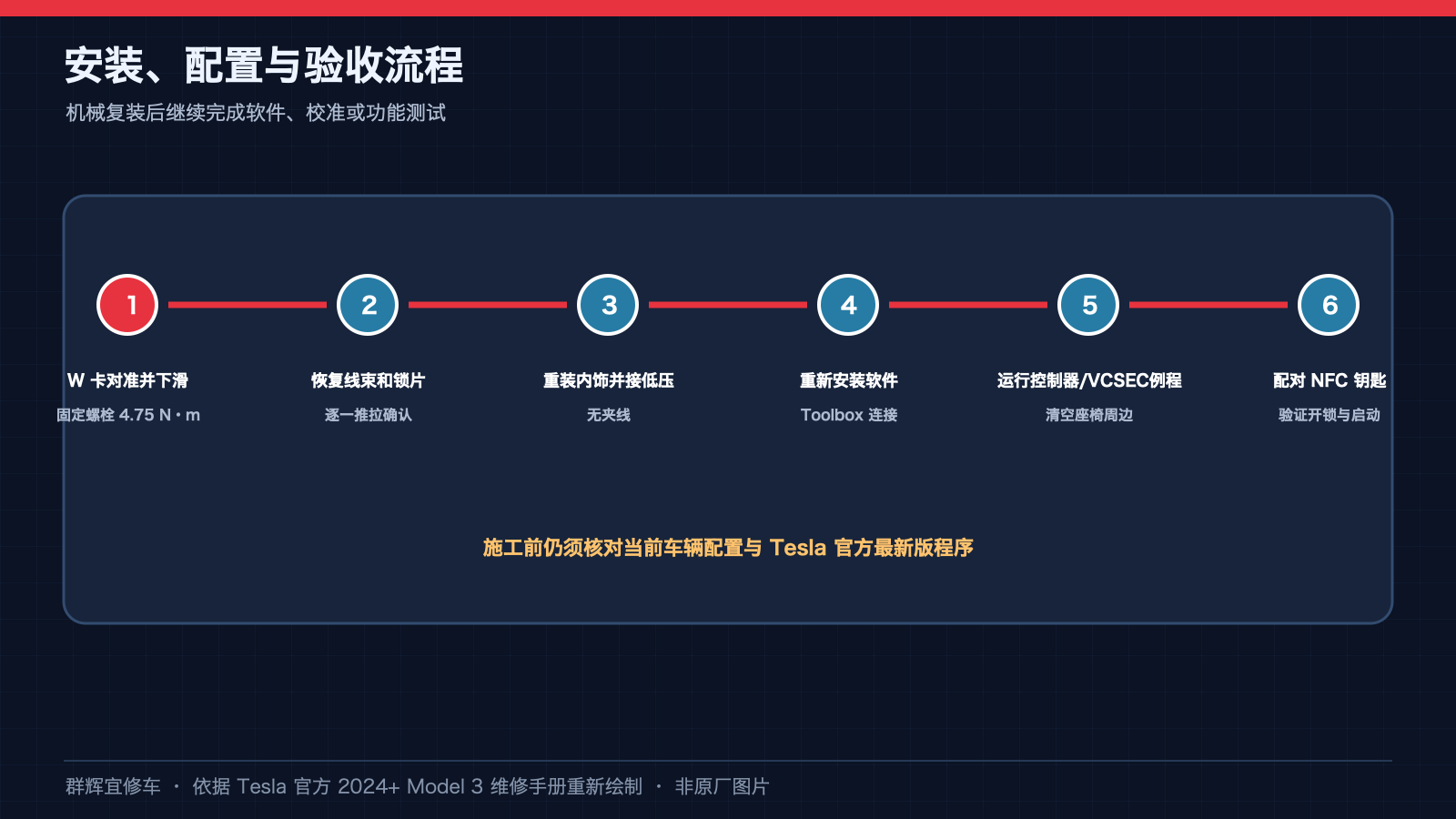

五、装复次序不是随便把插头插回去

• 将模块调整到仪表板支架下方，对准 W 形锁片与车身开口，向下滑动到位。确认不夹线，再把单个车身固定螺栓紧固至 4.75 N·m。
• 先恢复左车身线束与模块/A 柱的 2 个卡子，再恢复前车身线束与模块的 2 个卡子。
• 连接器依次装回：X909 → J4 → J5 → J6 → J2 → 低压电源线缆 → HVAC → J10 → 左前座椅线束 → J7。
• 特别复核 J2、J10、左前座椅及 J7 的完全就位与锁扣闭合；不能只确认外壳看起来已接近。全部插头及线束均不得受拉或被饰板夹住。
• 恢复风管 2 个卡子；北美版本按气囊程序装复气囊、新螺栓及盖件。恢复脚部盖板的灯、诊断线、APAC 以太网连接器，并锁好卡子或两处磁吸。
• 左 A 柱下饰板恢复 4 个固定卡子和最上方卡子，装回仪表板端盖及密封条。确认所有 SRS 连接件已完成装复后，再按主程序恢复低压供电。
• 恢复电源时，必须先接急救人员回路，再接低压电池连接器，推入黑色锁扣、最后锁好绿色锁片。装回后裙板，按后续例程需要保留作业状态，最终再恢复其余车辆设置。

六、软件重装及三项更换后例程

连接安装 Toolbox 的笔记本，按当前适用的软件重装程序执行。所链接触屏程序明确针对锂离子低压电池、接触器闭合状态；不得把不同供电条件或旧版本界面混为一谈。进入维护模式，选择 Software Reinstall，阅读提示后 REQUEST，再到 Software → Software Update → INSTALL NOW；重装结束须确认触屏出现发行说明，不以点击了安装按钮作为成功。

软件重装程序结束时会要求退出维护模式；后续按例程所需重新进入相应模式。关闭左前门，人员坐前排副驾位，清空左前座椅、座椅后方与下方物品及后装附件。例程会自动移动左前座椅及车窗，不得有人或物品占据运动路径。

• 左控制器更换后程序：PROC_CONTROLLER_LEFT_POST-REPLACEMENT-PROCEDURE。当前入口为 Service Mode Plus 的 Left Controller → Left Controller Post Replacement → Left Controller Post Replacement Procedure，或原厂 Toolbox 对应动作。
• VCSEC 更换后程序：PROC_VCSEC_X_POST-REPLACEMENT-PROCEDURE。当前正文仍列 Service Mode 的 Low Voltage → Keys → VCSEC Post Replacement，也可走 Service Mode Plus 或 Toolbox 对应动作。
• NFC 卡片配对：PROC_VCSEC_C_PAIR-NFC-CARD-V2。维护模式 Low Voltage → Keys → Pair Key，或 Toolbox 对应动作；运行期间把 NFC 卡放在手机底座（phone dock）上。

版本记录不要误读：源页 2026-06-15 更新记录写“删除 ODIN 的 VCSEC 更换后步骤”，但当前正文仍给出上述维护模式/Toolbox 调用。本文保留当前正文的流程，不恢复旧 ODIN 操作，也不擅自添加历史中的全区域根密钥例程。若实车软件或诊断端不提供当前适用动作，应核实厂家最新指引，不用相近名称替代。

七、收尾与交车复核

• 确认所需例程均完成，保存结果；失败时继续原厂诊断，不直接交车。
• 关闭右前门、打开左前门，断开笔记本并正确退出维护模式。
• 将左前座椅恢复原位置，升起全部车窗，关闭左前门；按维修前状态恢复空调、音频及充电设置，确认毛巾及作业用品已移除。
• 核对十处连接器、两组共四个线束卡子、W 形锁片、单个 4.75 N·m 螺栓、风管和饰板完整；北美气囊分支另核对其新螺栓及 SRS 状态。
• 记录软件重装、控制器/VCSEC 初始化与 NFC 配对结果。出现警报或功能异常，按适用原厂诊断处理。

资料来源与配图说明

Tesla：左车身控制器拆卸与更换（含原厂示意视频）；低压电源断开与连接；左脚部风管；左 A 柱下饰板。

驾驶员脚部盖板；左膝部气囊；SRS 安全注意事项；触屏软件重装。

本次全文及全部配图复核2026-09-13：核对当前主程序、低压供电、通道拆装、SRS 安全及软件重装关联程序，并复核原厂插图、既存视频关键帧与九幅配图。正文配图依据原厂照片与示意视频重新绘制，并非特斯拉原始图片。为便于手机阅读，将接口分组、卡子、固定螺栓与锁片分别展示；线色、纹理及细小端子已简化，不能用于测量、判定针脚或取代与实车匹配的原厂资料。
