2025+ 特斯拉 Model Y 前饰板摄像头：2/4 Nm、纳米喷嘴与Fascia清除条件

2025+ 特斯拉 Model Y 前饰板摄像头有两组固定：摄像头到外壳两颗PH1螺钉为2 Nm，摄像头盖两颗T20螺钉为4 Nm。拆下盖板后，还要分别断开电气连接器与纳米喷嘴。更换新件前核对摄像头版本，装回后完成清除标定和更新，不能把两组扭矩或软件对象混用。

新件版本与两组扭矩先核对

对应原厂“摄像头 - 前饰板（拆卸和更换）”，中文页面日期2026年8月9日，英文页面为2026年10月28日；最新英文新增了安装新件前核对摄像头版本的要求。校正代码1722010012，FRT为0.18小时。版本不能只靠外观相似判断，应先确认新件与实车适配，不能确认时停止安装。

两组螺钉均重复使用：摄像头到外壳两颗为2 Nm，使用PH1短柄十字螺丝刀及适用数字扭矩螺丝刀；盖板两颗为4 Nm，使用T20套筒及棘轮或扭矩扳手。0.10–2.0 Nm是摄像头螺钉推荐数字工具量程，不是盖板4 Nm的工具范围。

先进入维护模式，再拆盖板

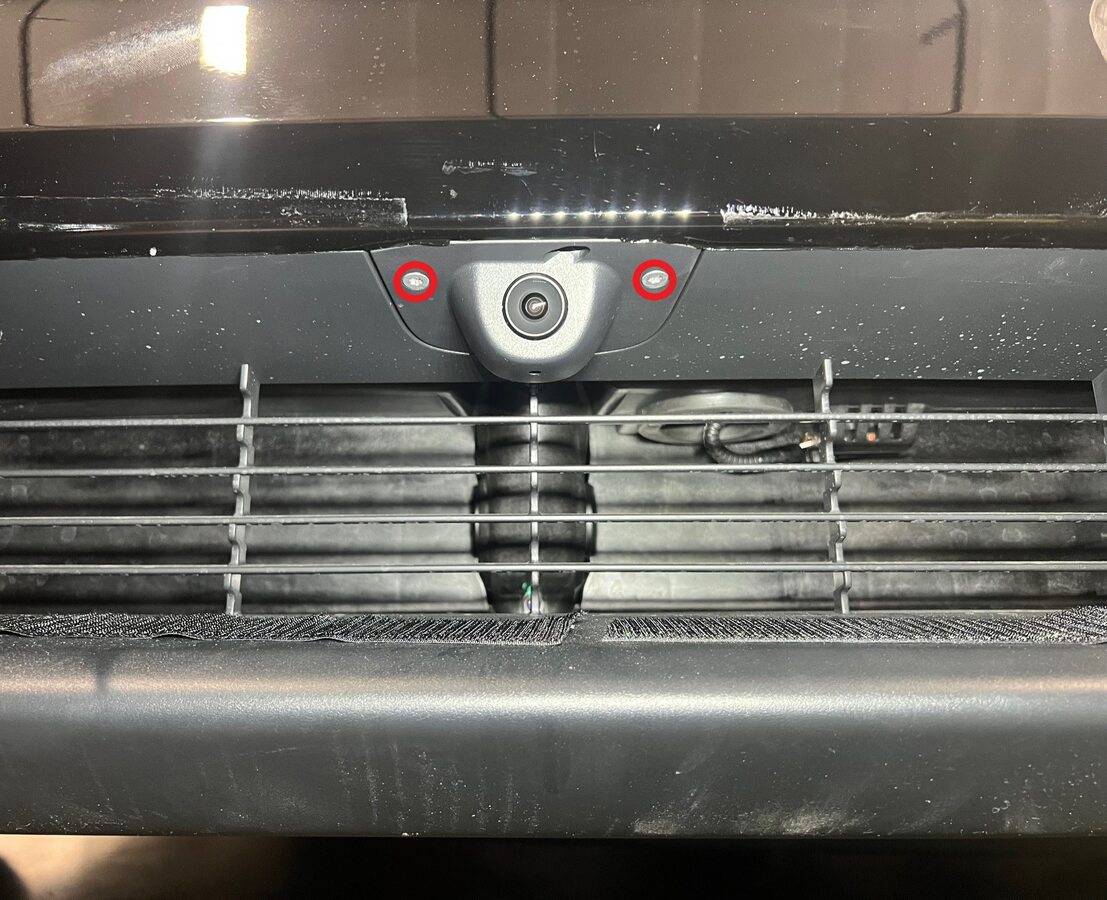

按“摄像头 - 前饰板（拆卸和安装）”资料，打开左前门、降下左前窗，通过触摸屏启用维护模式。拆下摄像头盖的两颗T20螺钉；下图圈出盖板固定，复装这两颗用4 Nm，不能与内部PH1螺钉互换扭矩。

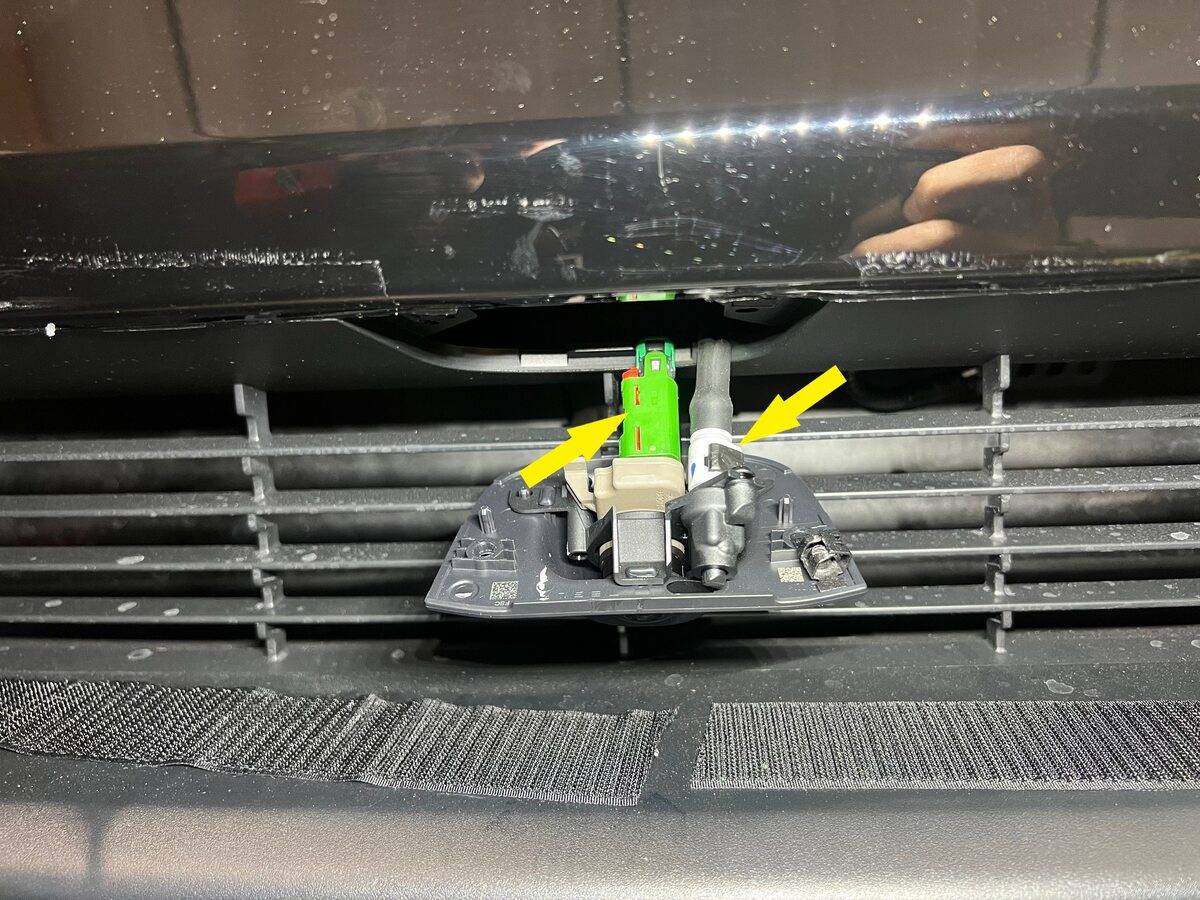

盖板释放后，分别断开前饰板摄像头电气连接器与纳米喷嘴。先确认两个连接对象，避免总成仍连接时直接拉远；电气线路和清洗连接应分别检查，不用拉线或拉管取下摄像头。

内部两颗PH1拆下，按版本装回新摄像头

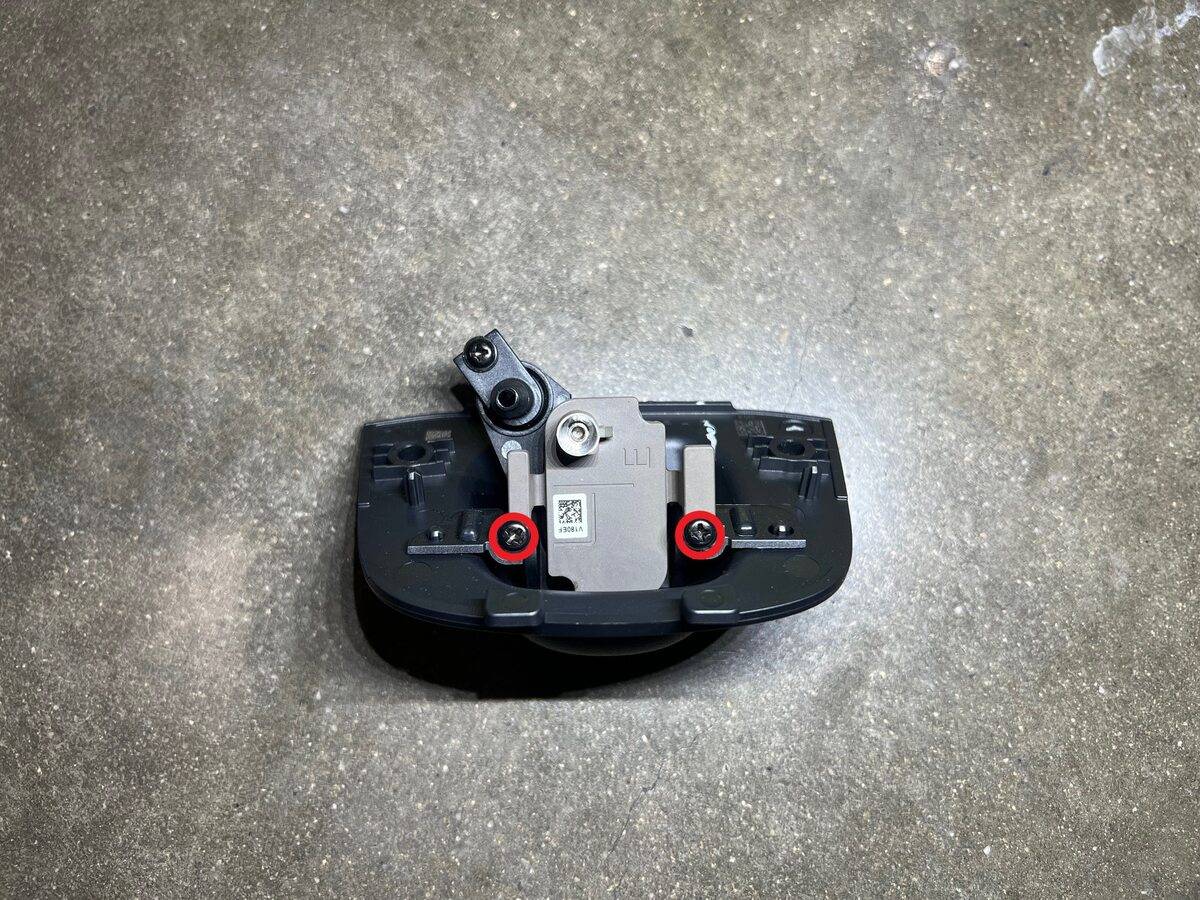

拆下摄像头到外壳的两颗PH1螺钉，再取出摄像头。下图圈出内部固定位置，适用的短柄工具有助于取得作业空间；不以撬动外壳代替解除固定。

确认新摄像头版本后，将部件放入对应外壳位置，装回两颗螺钉，紧至2 Nm。接回摄像头电气连接器与纳米喷嘴，再装回盖板两颗T20螺钉，紧至4 Nm。紧固前确认部件定位和连接状态，不能靠螺钉拉平卡住的线束或管路。

Fascia清除入口带固件可用性条件

机械装复后，按网关资料完成解锁。钥匙读卡器位置在中文与最新英文描述中不同，须按实车标识及当前适用资料确认；无法确认钥匙位置或GTW UNLOCKED状态时，停止诊断准备，不把维护模式红框当成网关解锁证据。

机械拆装资料给出的清除入口为Driver Assist → Cameras → Clear Camera Calibration，在Camera Selection下拉列表选择Fascia，点击Run并等待完成。该页同时注明，这一功能将在后续固件版本中可用。实际界面若没有Fascia选项，应先核对适用固件及原厂诊断支持，不能改选RearView、INTERIOR或其他对象来代替，也不能跳过后记录为标定已处理。

更换资料要求依次运行PROC_DAS_X_CLEAR-CALIBRATION和PROC_DAS_X_UPDATE-CAMERA；更新入口为Driver Assist → Cameras → Update Camera。按当前例程确认适用的前饰板摄像头对象和提示后运行，等待完成。若当前界面对象不明确，先核对当前固件和适用例程；不能用其他摄像头选项代替。

规定例程完成后，长按Exit Service Mode退出当前维护模式，恢复左前窗和车门状态。例程缺失、未完成或报错时，保留实际状态并查明诊断条件，不把机械装好当作全部软件验收完成。

完工检查建议

• 新摄像头版本已与实车核对；内部两颗PH1为2 Nm，外盖两颗T20为4 Nm，两组分别记录。
• 电气连接器和纳米喷嘴分别连接可靠，线路、管路未被盖板夹住；盖板与外壳没有错位、松动。
• 具备适用Fascia清除及更新条件，保留实际例程完成结果；缺少入口时明确待处理，不能用其他摄像头选项代替。
• 检查实际摄像头及清洗相关功能。异常时先回查部件版本、两个连接对象、固定和例程状态，不从示例图推断已经正常。

原厂资料及关联程序

车型与位置：2025+ Model Y，前饰板摄像头、纳米喷嘴和盖板；安装新件前确认摄像头版本。实际核对日期：2026年10月31日。

• 中文原厂程序：摄像头 - 前饰板（拆卸和更换）。
• 英文原厂程序：Camera - Front Fascia (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-DC5893F0-6BCE-4065-9AFF-63CA9A6963CF。

以下资料用于核对必要前置及复装范围：

• 摄像头 - 前饰板（拆卸和安装）：两层机械固定、两个连接对象、Fascia清除入口及固件可用性说明；英文资料。
• 维护模式：拆装前启用以及例程完成后退出；英文资料。
• 网关（解锁）：按实车读卡器和GTW状态确认诊断通信条件；英文资料。

配图来自Tesla原厂维修手册。安装后仍异常时，先从摄像头版本、电气连接、纳米喷嘴及Fascia例程实际状态回查，不用其他摄像头的标定结果替代本项验收。
