2024+ 特斯拉 Model 3 后部BLE模块更换：双定位销、Endpoint测试与固件重装

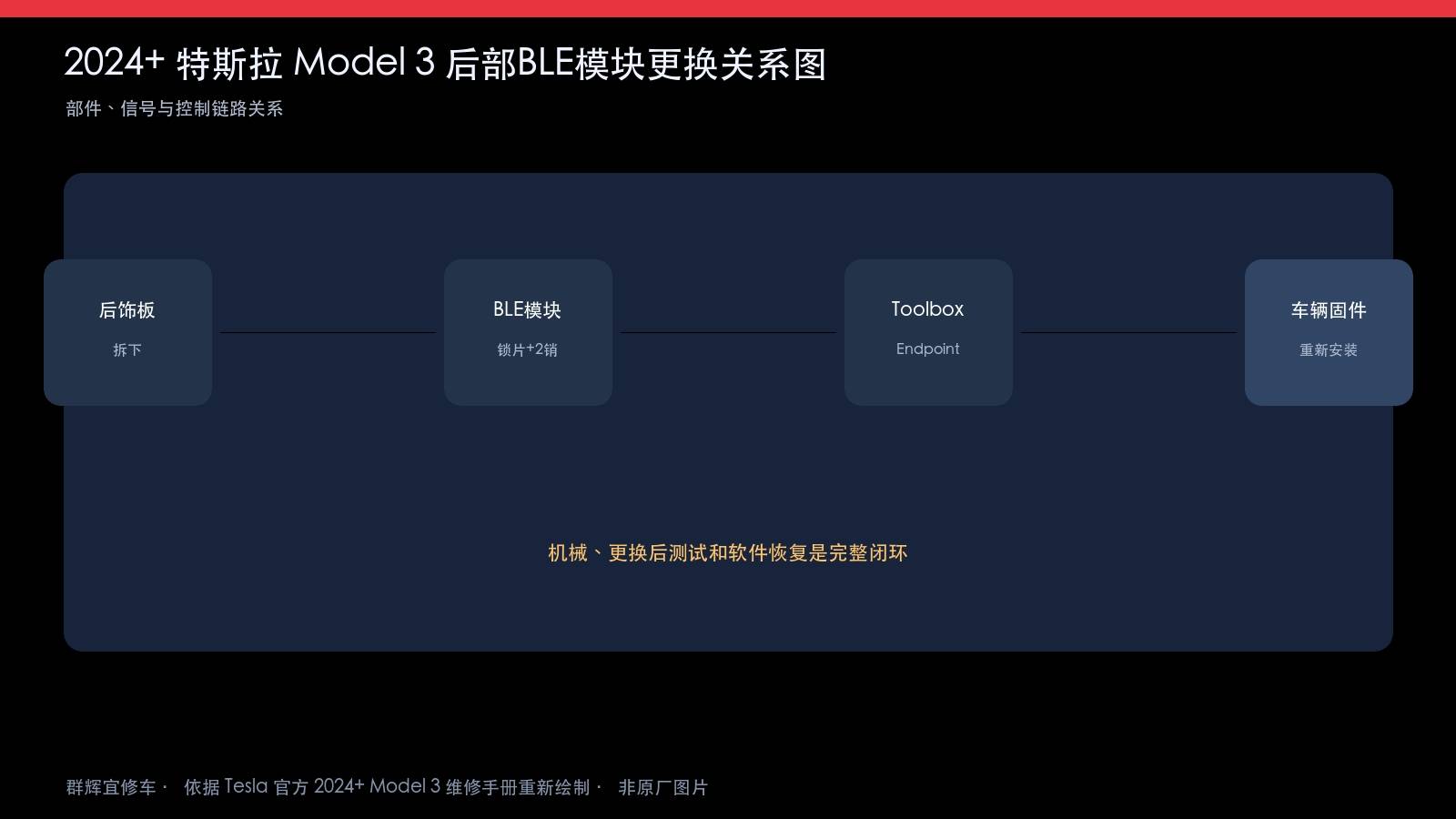

后部 BLE 模块直接安装在后保险杠饰板内侧。机械更换很短，但软件收尾不可省略：确认模块插头和两个定位销锁止后，连接 Toolbox 运行 Endpoint 网络自检，并重新安装车辆固件。

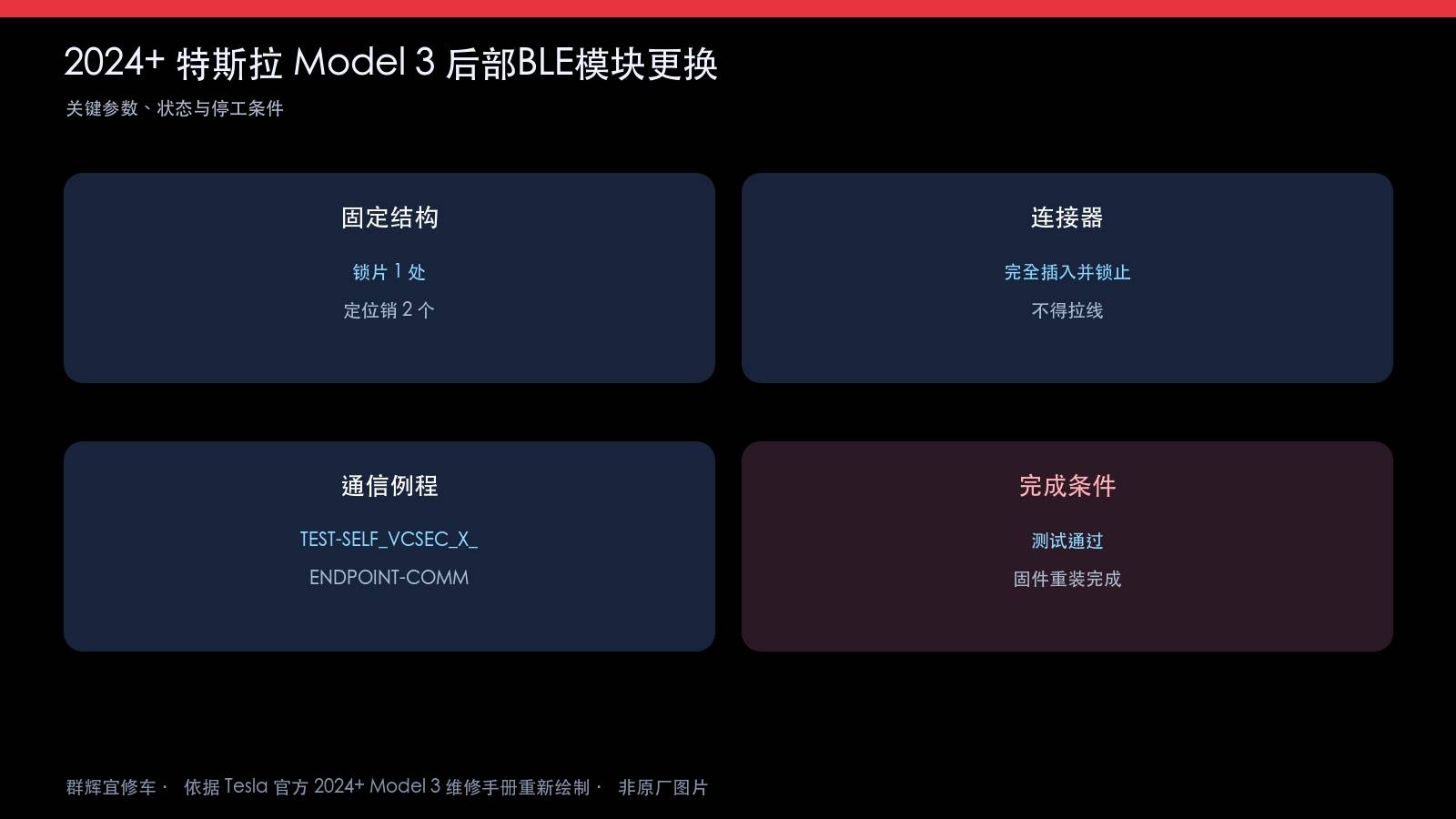

一、适用范围与原厂关键参数

• 前置拆件：后保险杠饰板
• 模块由锁片和定位销 2 个固定
• 安装后运行 TEST-SELF_VCSEC_X_ENDPOINT-COMM
• 通信测试后重新安装车辆固件

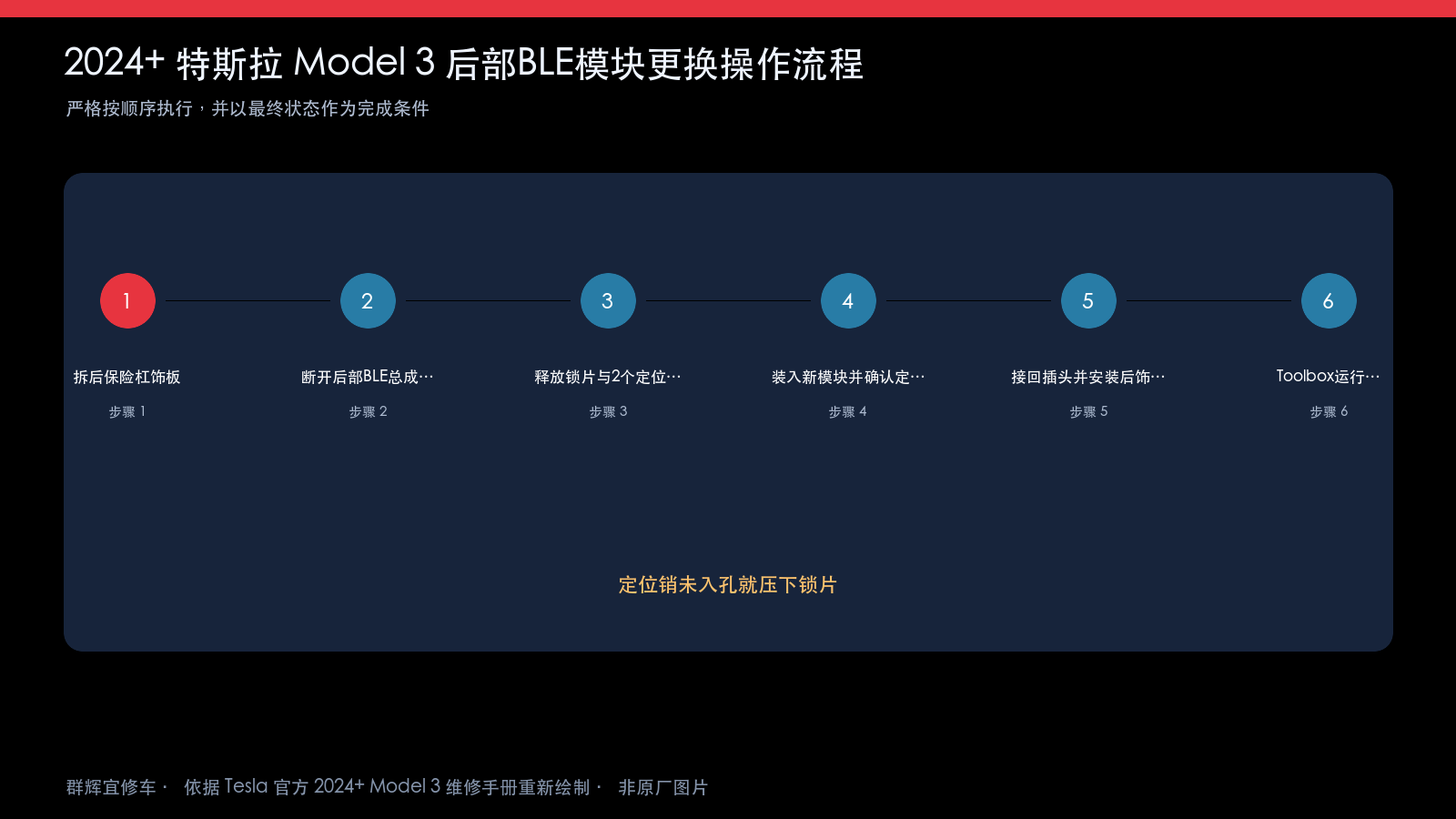

二、操作顺序

• 1. 拆后保险杠饰板。

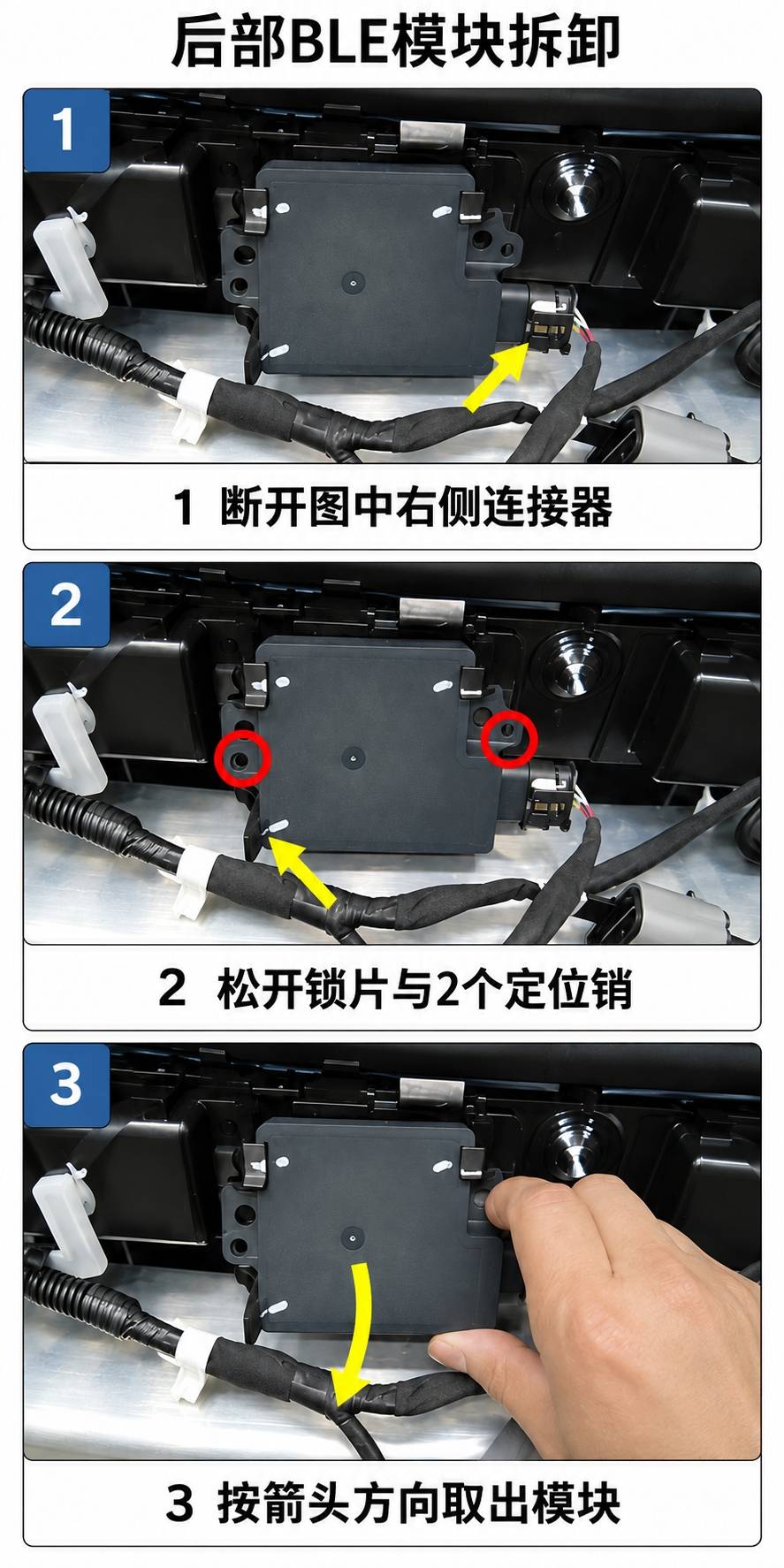

• 2. 断开后部BLE总成插头。
• 3. 释放锁片与2个定位销并取下模块。
• 4. 装入新模块并确认定位销和锁片。
• 5. 接回插头并安装后饰板。
• 6. 连接 Toolbox，在 Actions/Autodiag 搜索 Endpoint，选择 TEST-SELF_VCSEC_X_ENDPOINT-COMM，点击 Run Network 并等待例程完成并核对结果。若通信异常，先排查并处理，不把例程结束当作自检通过。断开 Toolbox 笔记本电脑后，再按触摸屏软件重新安装程序重装车辆固件。

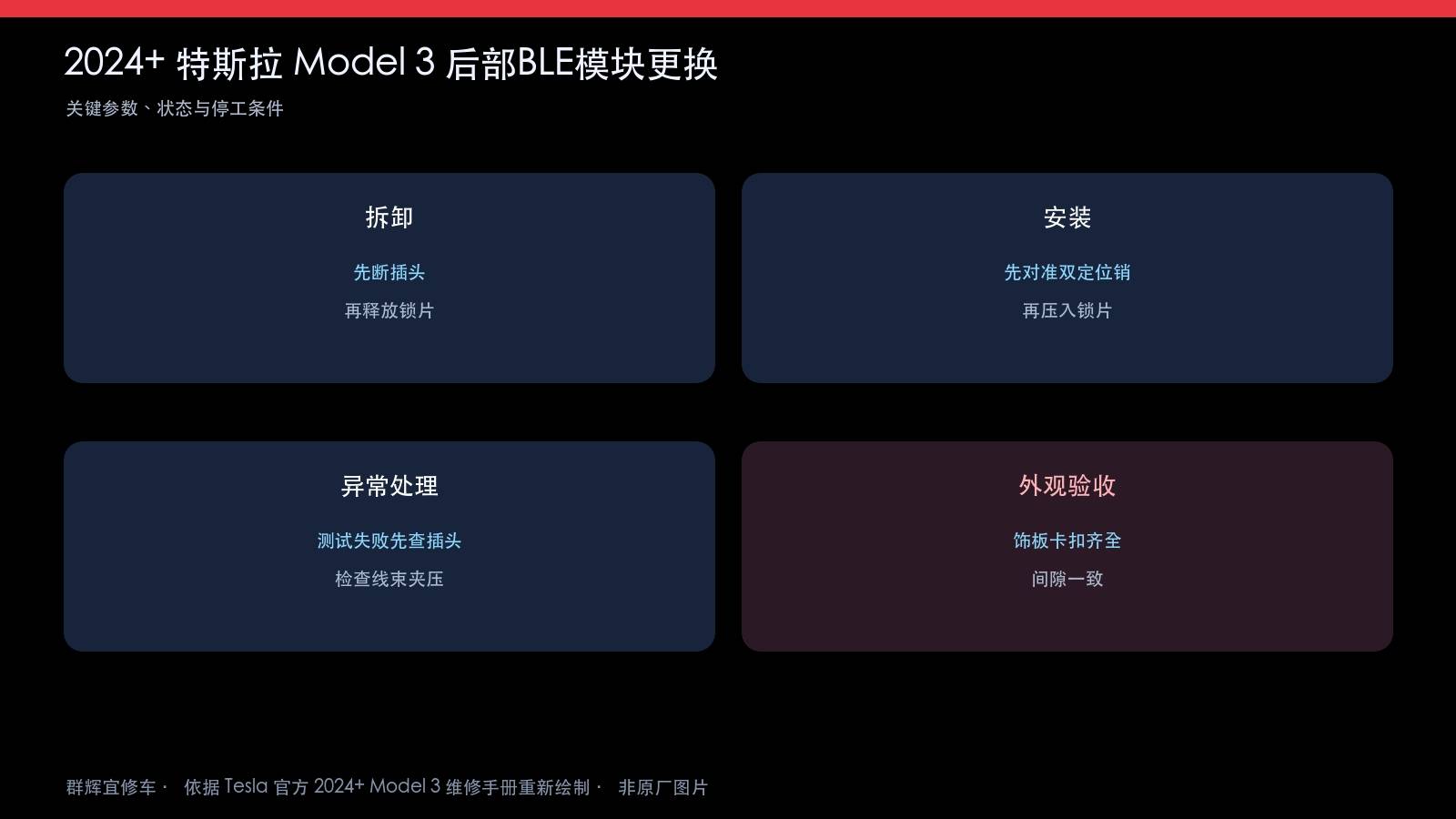

三、易错点与完工验收

• 避免定位销未入孔就压下锁片；确认两个定位点和锁片均正确固定。
• 确认连接器正确连接后再安装后保险杠饰板，不能只检查模块是否放入。
• 网络自检与固件重装是两个收尾步骤，不能只装回饰板便交车。

安全提示：本篇只涉及后部 BLE 模块更换及通信检查，不是钥匙配对程序。后保险杠饰板按关联程序拆装；本页没有给模块螺钉扭矩，也未要求清除钥匙数据，不要套入其他模块的紧固或配对步骤。

资料来源与适用说明

全文与原厂6张不同视角图片复核日期为2026-09-12。本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。原厂页面可能随版本更新；施工前须按 VIN、地区、固件与零件版本重新核对。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
