2024+ 特斯拉 Model 3 SOP8 转向系统：转向控制器、开关与位置输入

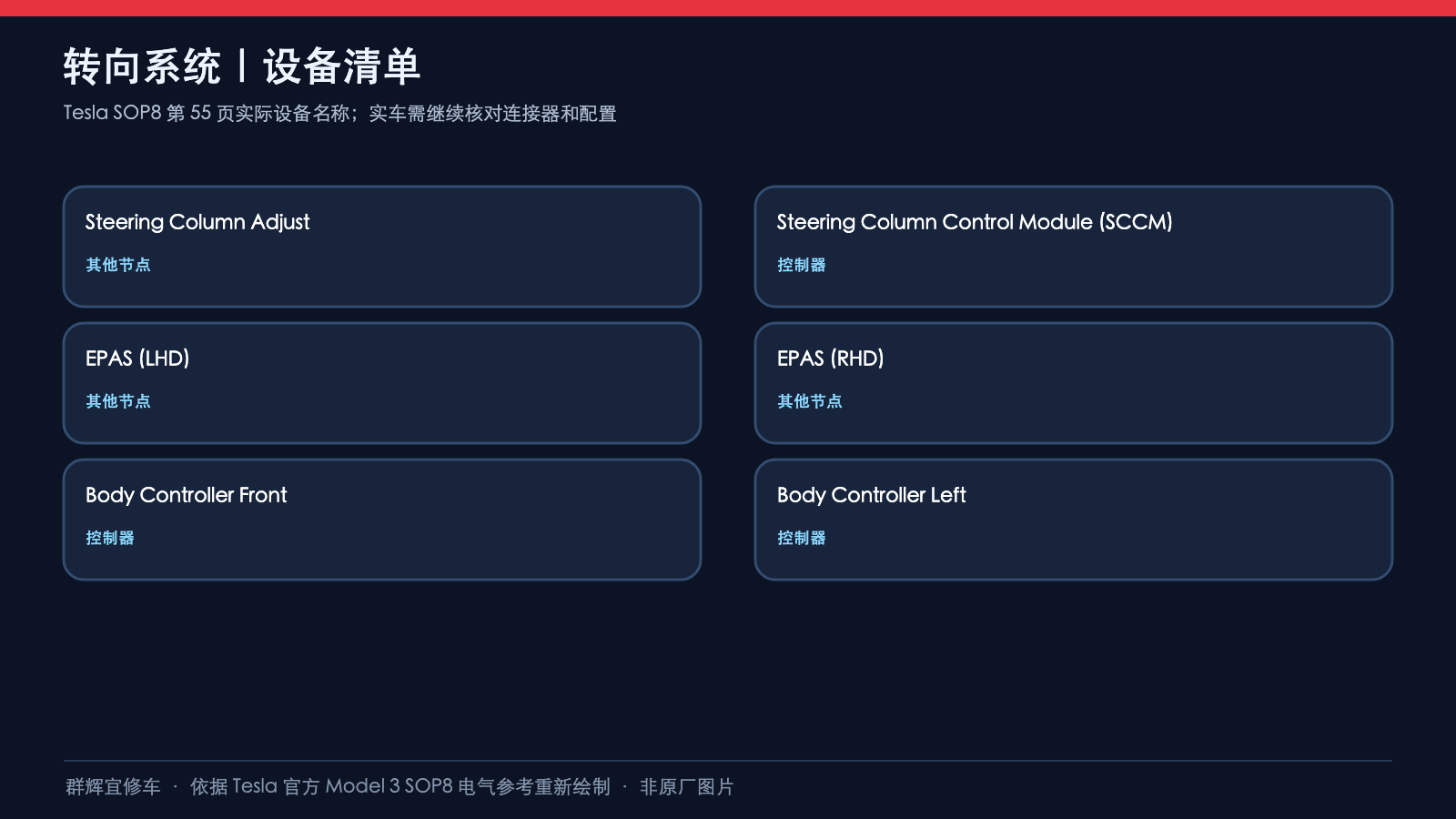

这张转向电路要分成EPAS助力供电与通信、PCOLM转向柱调节、SCCM模块三部分，不能把它们当作同一组开关或位置输入。依据Model 3 SOP8转向原图，图纸发布日期05 2023、打印页56 OF 57，分别说明左右舵配置及每条实际支路。

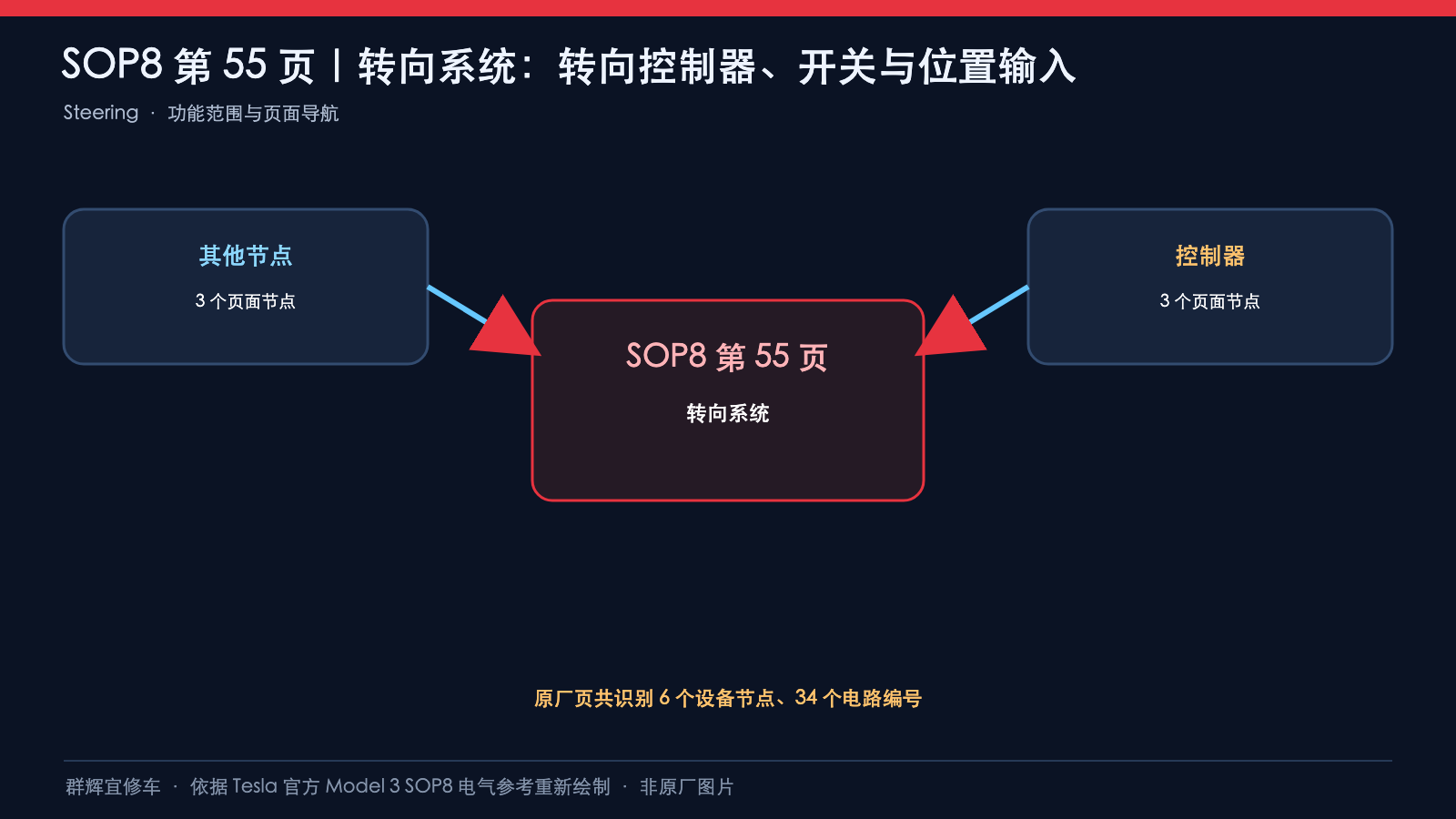

保留原标题和原地址，但标题“2024+”不是适用性证明，应以实车生产配置、线束和对应版本资料为准。交互页page=55是导航参数，并非打印第55页。下列图片为线路关系重绘，不是连接器物理孔位视图，也不是带电检测指导。

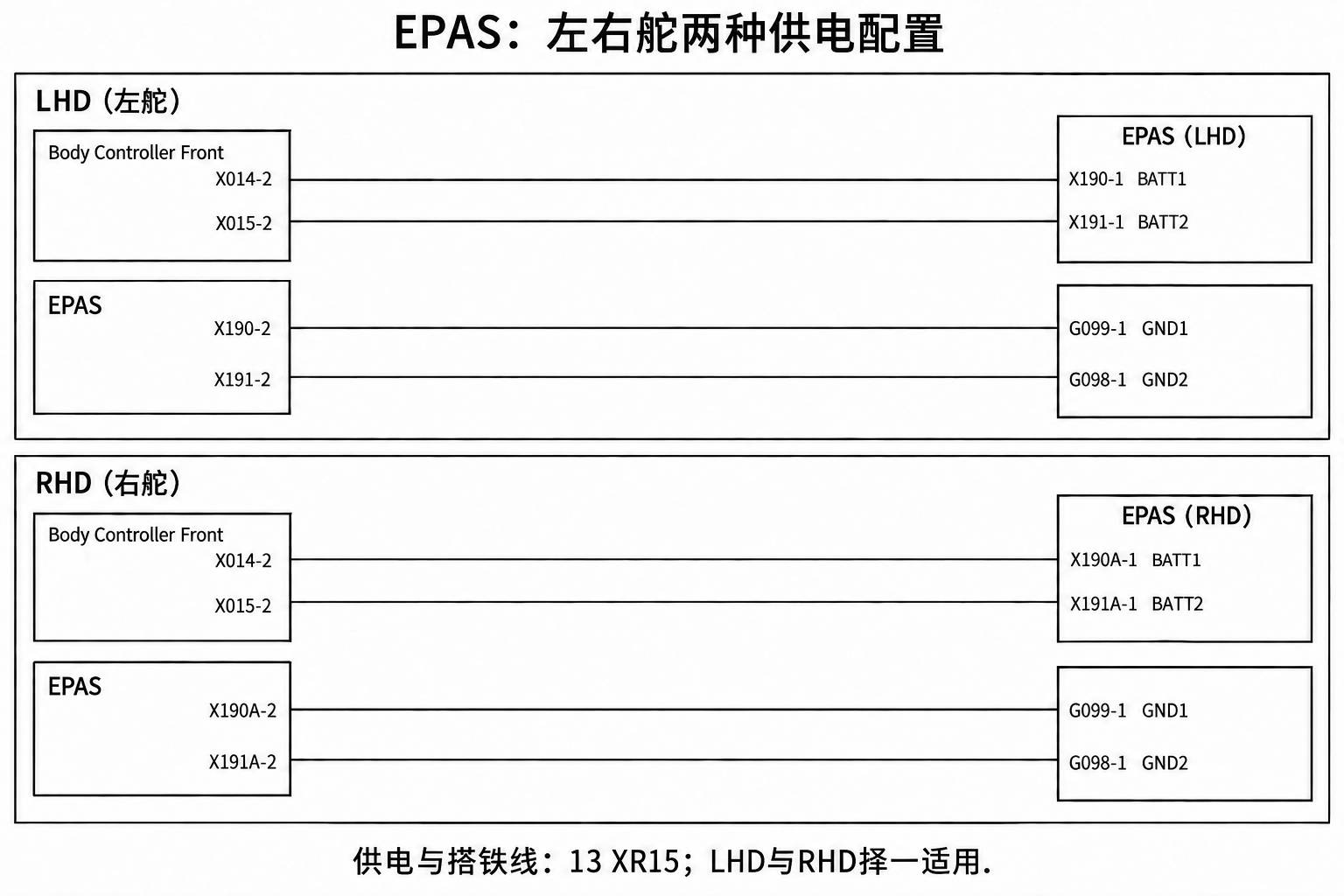

一、EPAS的两路供电与两路搭铁

LHD与RHD是两种替代配置，不是同车同时安装两套EPAS。前控制器供电端仍是X014-2和X015-2；右舵EPAS侧连接器增加A后缀。GND1和GND2必须沿实际线条读取，不能按页面左右位置猜测搭铁。

上述供电与搭铁线均标13 XR15，BATT1为BU蓝，BATT2为WH白，两路搭铁为BK黑。13是原图线径栏标记，不能读成13 V或13 AWG。本页没有正常压降、工作电流或带载测试阈值。EPAS支路线束标1897330-XX-B（W）。

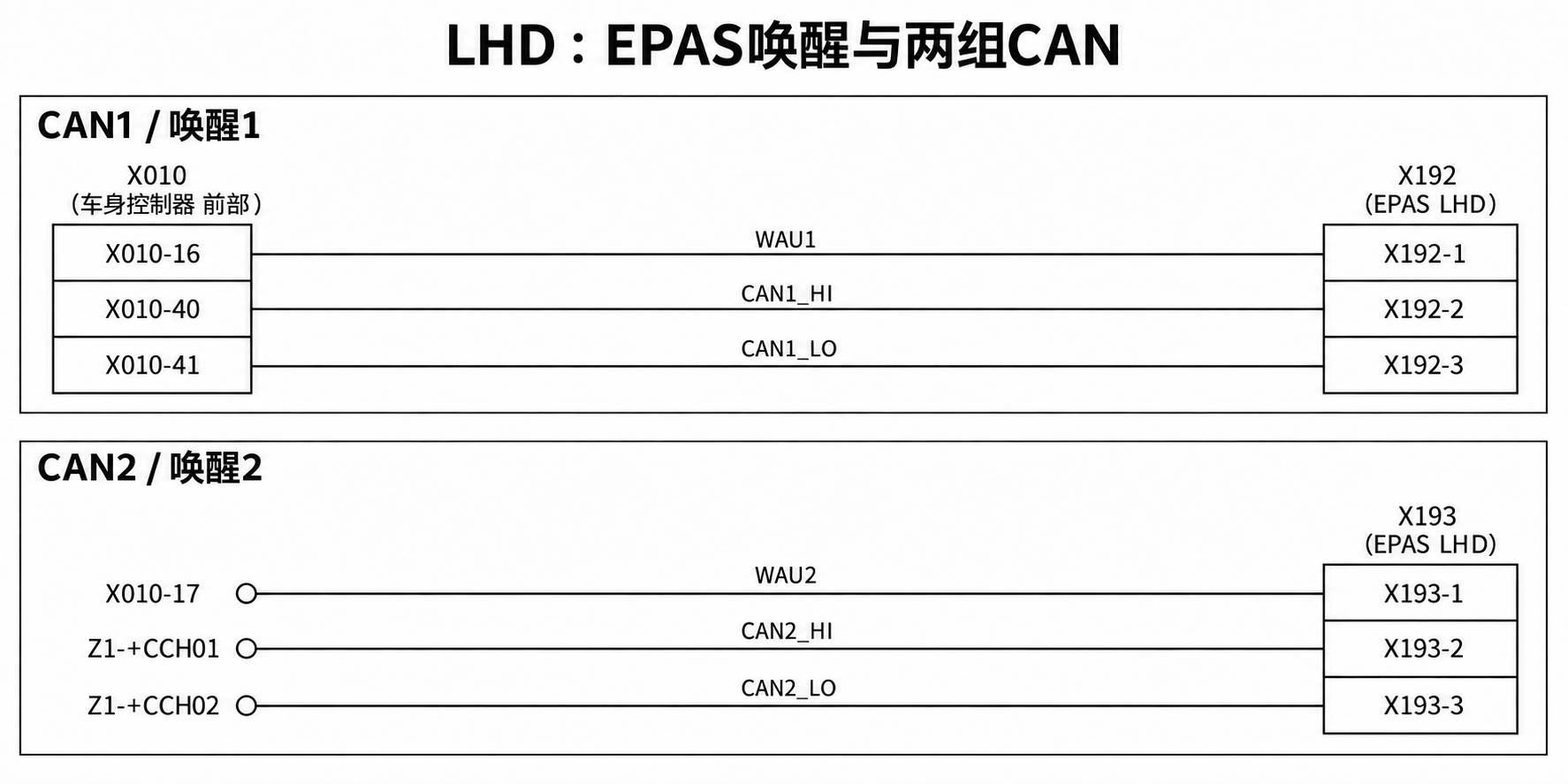

二、左舵：唤醒、CAN1和CAN2分开

六条线均为0.35 FLRY。CAN1对应前控制器PARTY_CAN_P/N，原图双绞标记TWIST-CAN_CPT07-A；CAN2双绞标记TWIST-CAN_CCH01-D。Z1-+CCH01和Z1-+CCH02是本页显示的拼接点，不是X010的两个新增针脚，不能替它们虚构上游控制器。

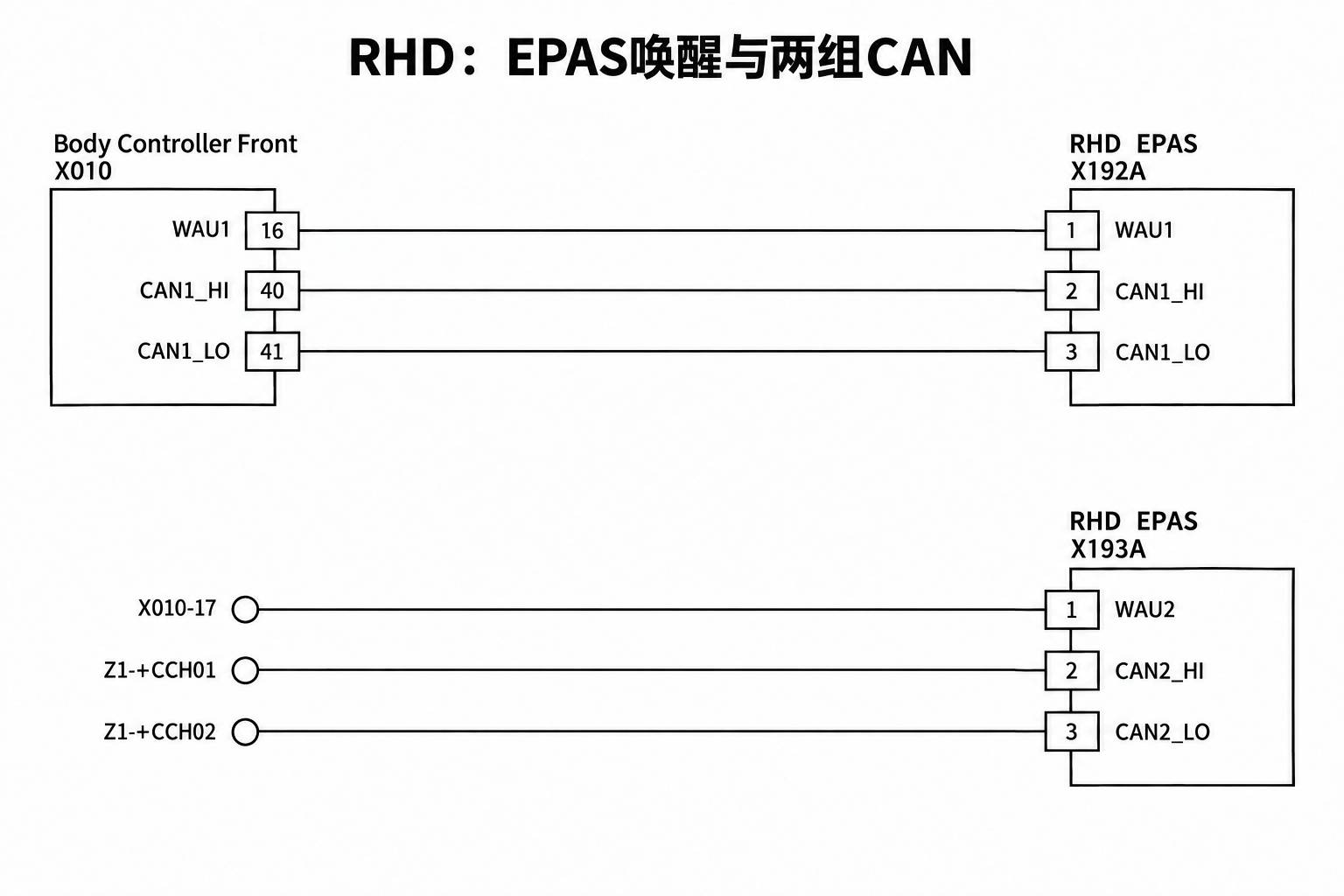

三、右舵：保留连接器与线号后缀差异

右舵六条线也为0.35 FLRY，CAN2原图标TWIST-CAN_CCH01-G。供电、搭铁、唤醒和CAN1的线号后缀由左舵A变成B，但CAN2由D变成G，不能把所有后缀一次性机械替换。电路连通关系不等于CAN通信质量判定，本页未提供终端电阻、波形或故障码判据。

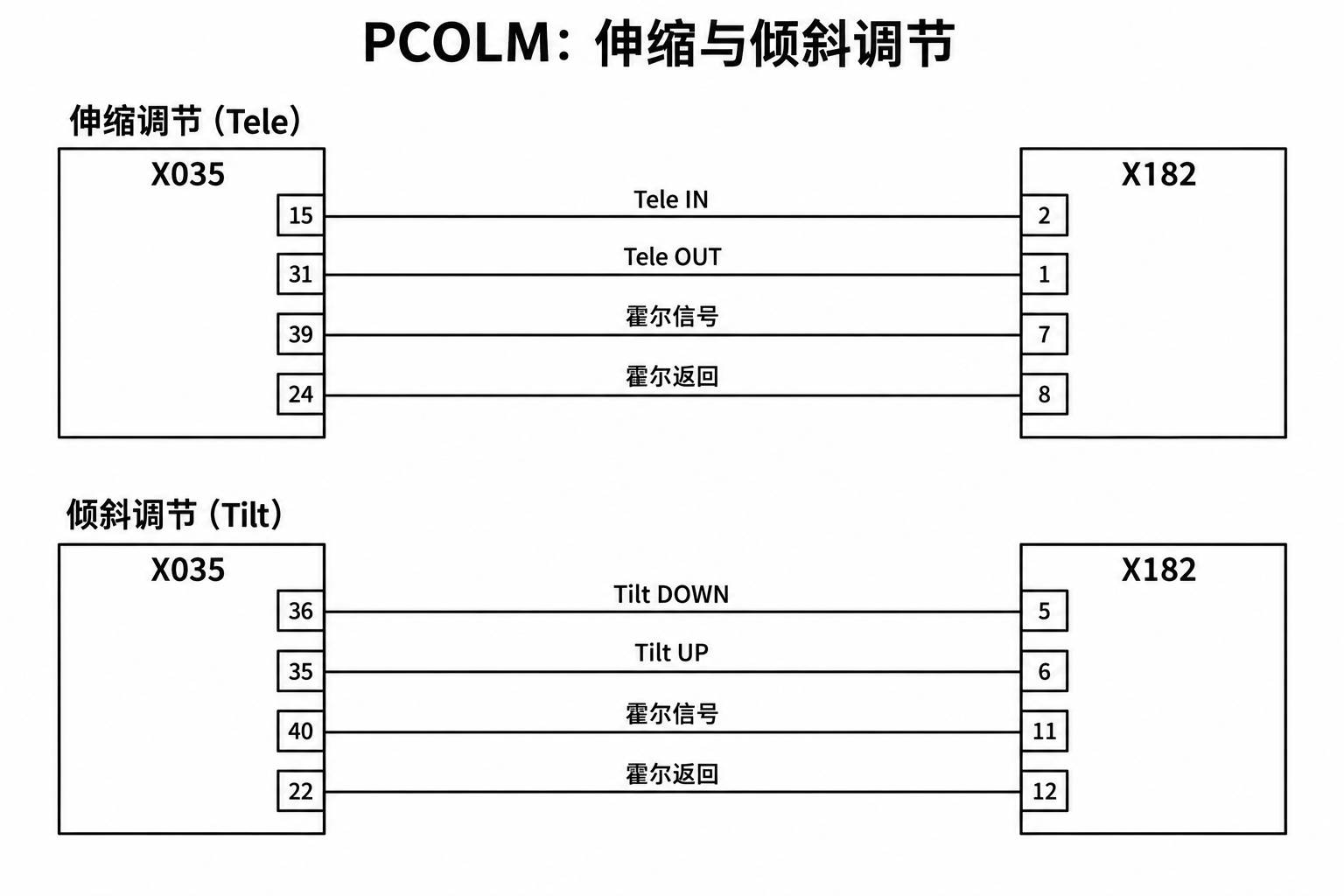

四、PCOLM转向柱调节：电机与霍尔返回

此分支明确标PCOLM，不能推定所有车辆都有电动转向柱。原图伸缩电机对标TWIST_SCA07-A，倾斜电机对标TWIST_SCA01-A。霍尔正端在本页标Signal Out，控制器侧为Signal In，不能误写为额外传感器电源；返回分别到X035-24和X035-22，不应直接短到车身搭铁。电机端为半桥驱动，方向名称不授权外部强行供电。

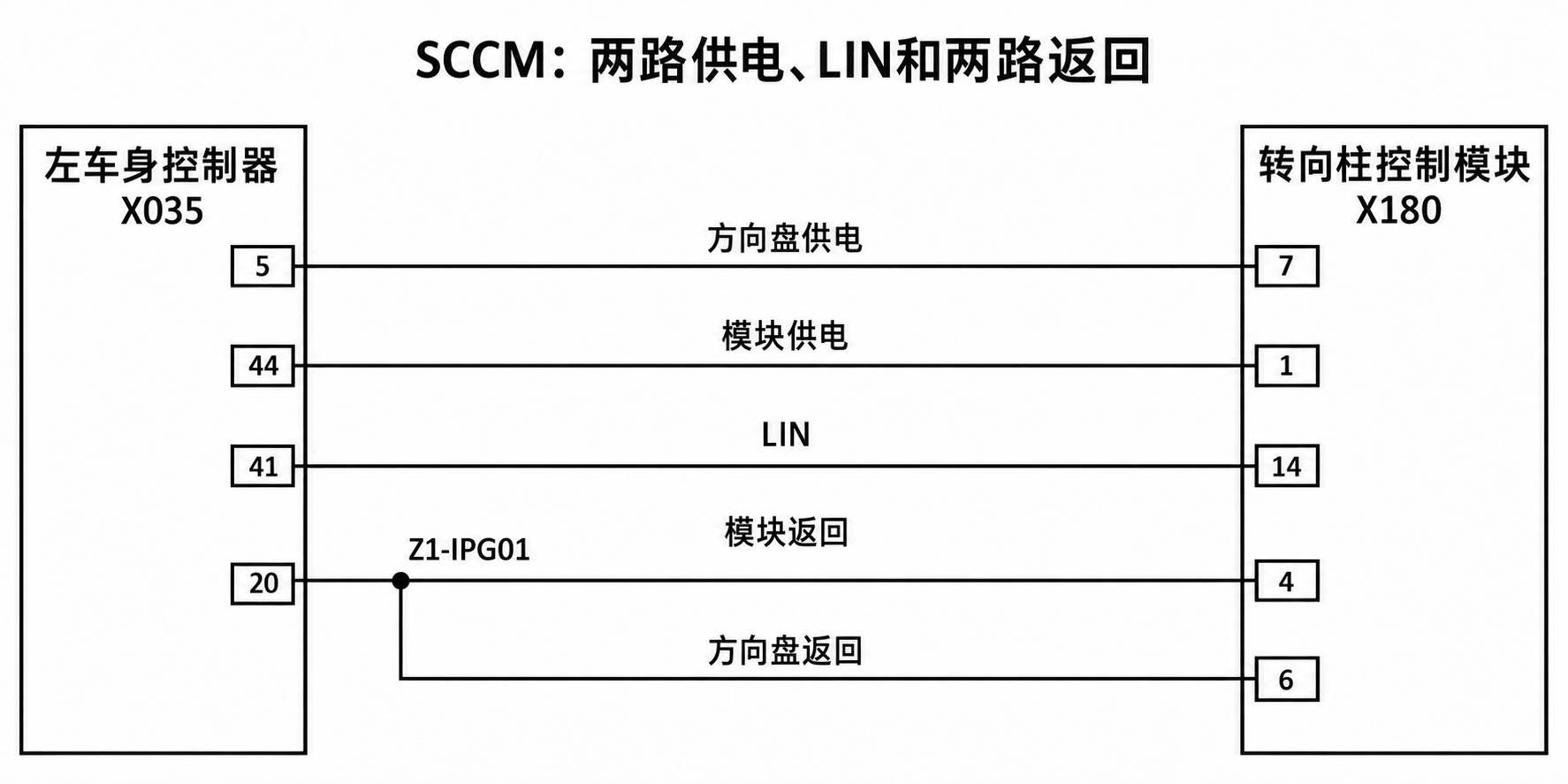

五、SCCM：两路电源、LIN和两路返回

PCOLM和SCCM支路列线束1897343-XX-B、1897344-XX-A（J）。SCCM标题同时列X180、X183、X184，但本页实际提供的是X180上述线路，不能据此补造X183或X184接线。两根0.75返回线在Z1-IPG01汇合，控制器侧共用段为1.50，不应把三段都标成相同线径。

六、安全边界与资料来源

转向助力和转向柱动作关系车辆操纵安全。出现助力或操纵异常时，应由合格人员依适用维修诊断程序判断车辆能否移动；不能凭这张接线示意进行强制驱动、解除保护或道路试验。涉及方向盘和相邻安全气囊部件时遵循对应断电与SRS安全程序，不对气囊点火回路随意测量。

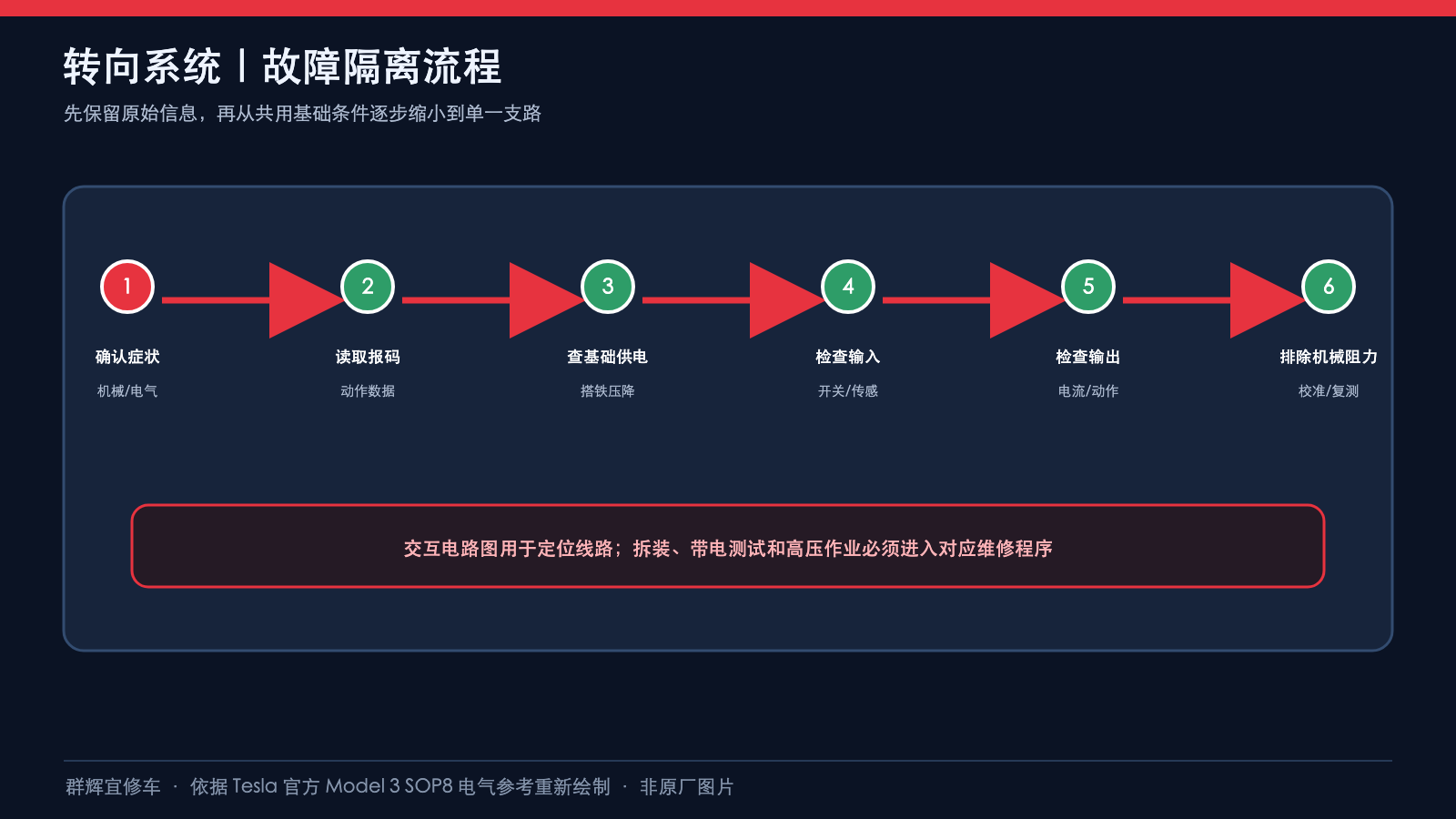

本页没有拆装扭矩、传感器标定流程、初始化步骤、阻值或正常波形，本文不补造这些要求。先确认配置与支路，再按原厂诊断条件核查端子、线束和通信；不能仅因一条线路异常就判断整套转向机需要更换。

资料来源：Tesla SOP8 Steering交互电路及对应转向打印图。配图依据原图分支重新绘制，其中SCCM与同版本仪表板电路的对应支路一致。示意线长、方框外形不代表实车布置，最终以适用原厂资料和实车核对为准。
