2024+ 特斯拉 Model 3 SOP8 拖车接口：供电、灯光输出与拖车检测

拖车接口图先看控制器的供电与LIN，再看七路灯光输出，最后单独追踪插座的共用返回。Model 3 SOP8这张图具体画的是拖车灯控制器和欧规拖车插座，不是所有地区拖车接头的通用针脚表，也没有画独立的拖车检测传感器线路。

对应原厂图纸为05 2023、57 OF 57；交互地址page=56是网页导航参数。标题中的“2024+”不能代替生产版本、地区和配置核对。以下按TOW、REEU等原图条件说明，不因名称相近就套用其他市场接头。

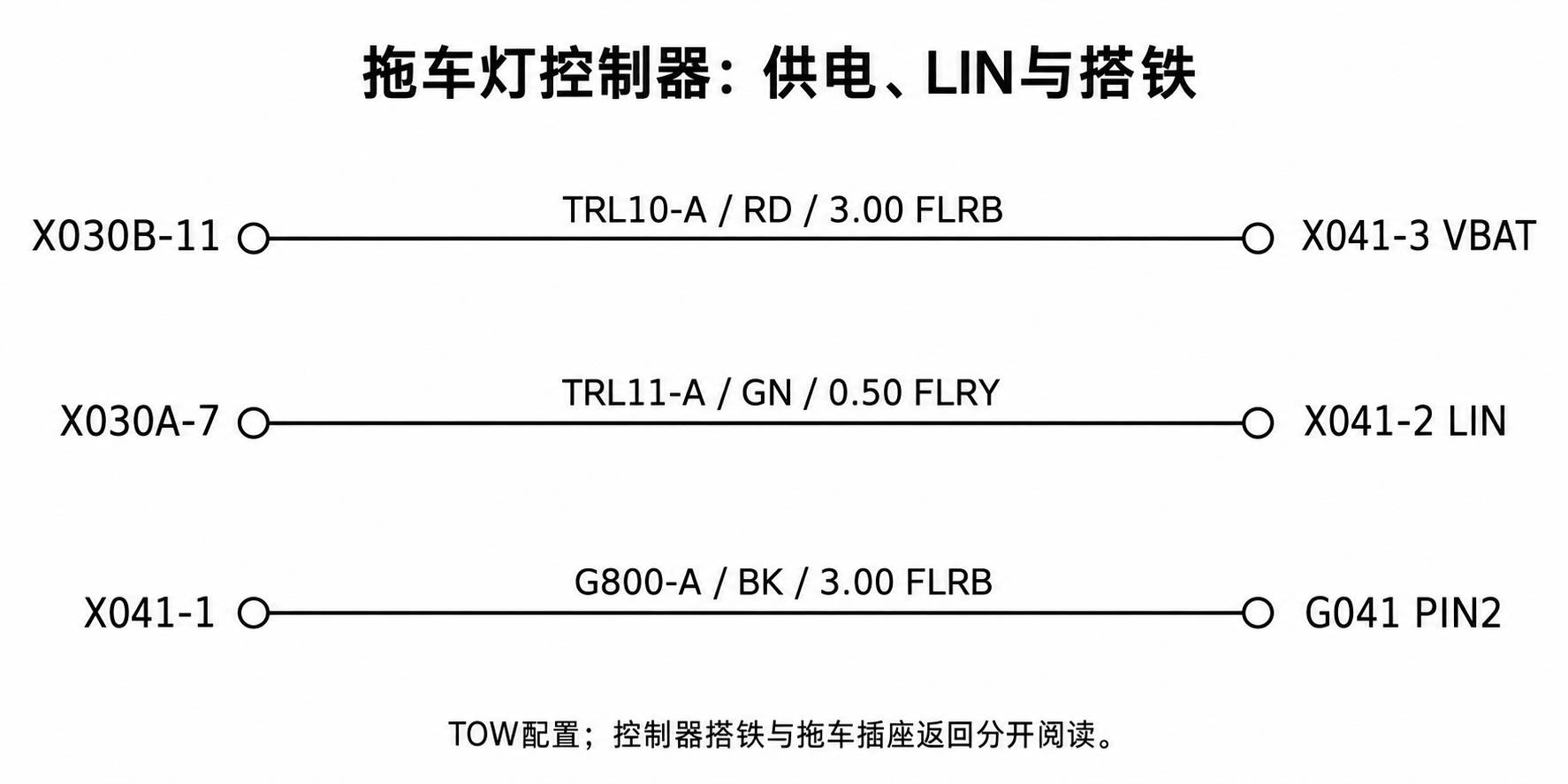

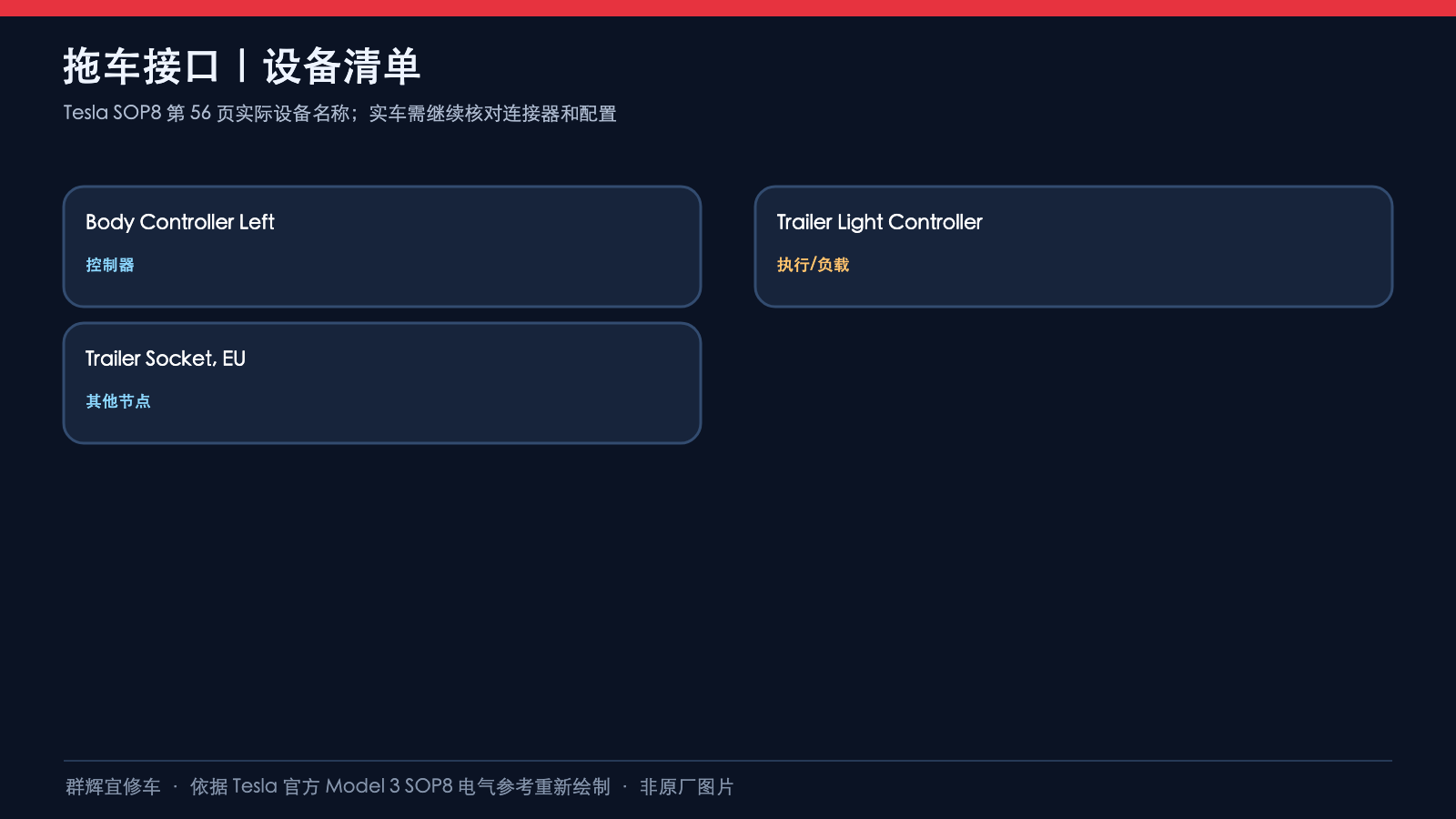

一、控制器输入：X041的三个端子

左车身控制器供电输出在原图标High-Side Drive，LIN来自X030A-7；三条支路线束均列1897315-XX-C（A），适用TOW配置。X041-1的G041搭铁与插座X044-3的灯光返回是不同的图示路径，不能画成插座直接接到G041 PIN2。

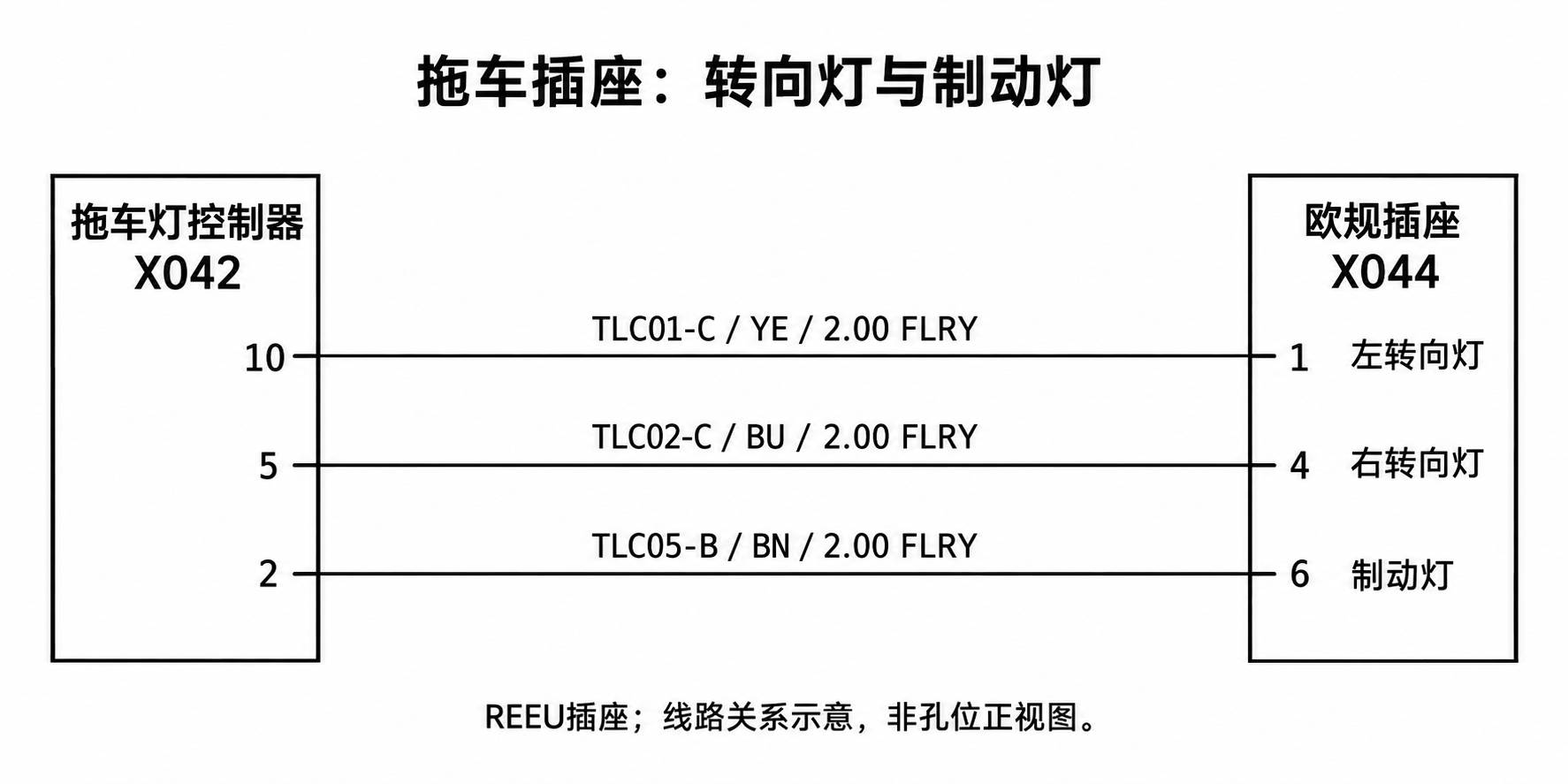

二、欧规插座：左右转向与制动灯

这三条输出均为2.00 FLRY，处于1446560-XX-B（Tow Jumper）线束。控制器功能名对转向输出括注NA、EU、AU，对制动输出括注EU、AU，但本图右侧插座明确为REEU。功能名中出现其他市场，不等于此图已经提供那些市场的插座对应关系。

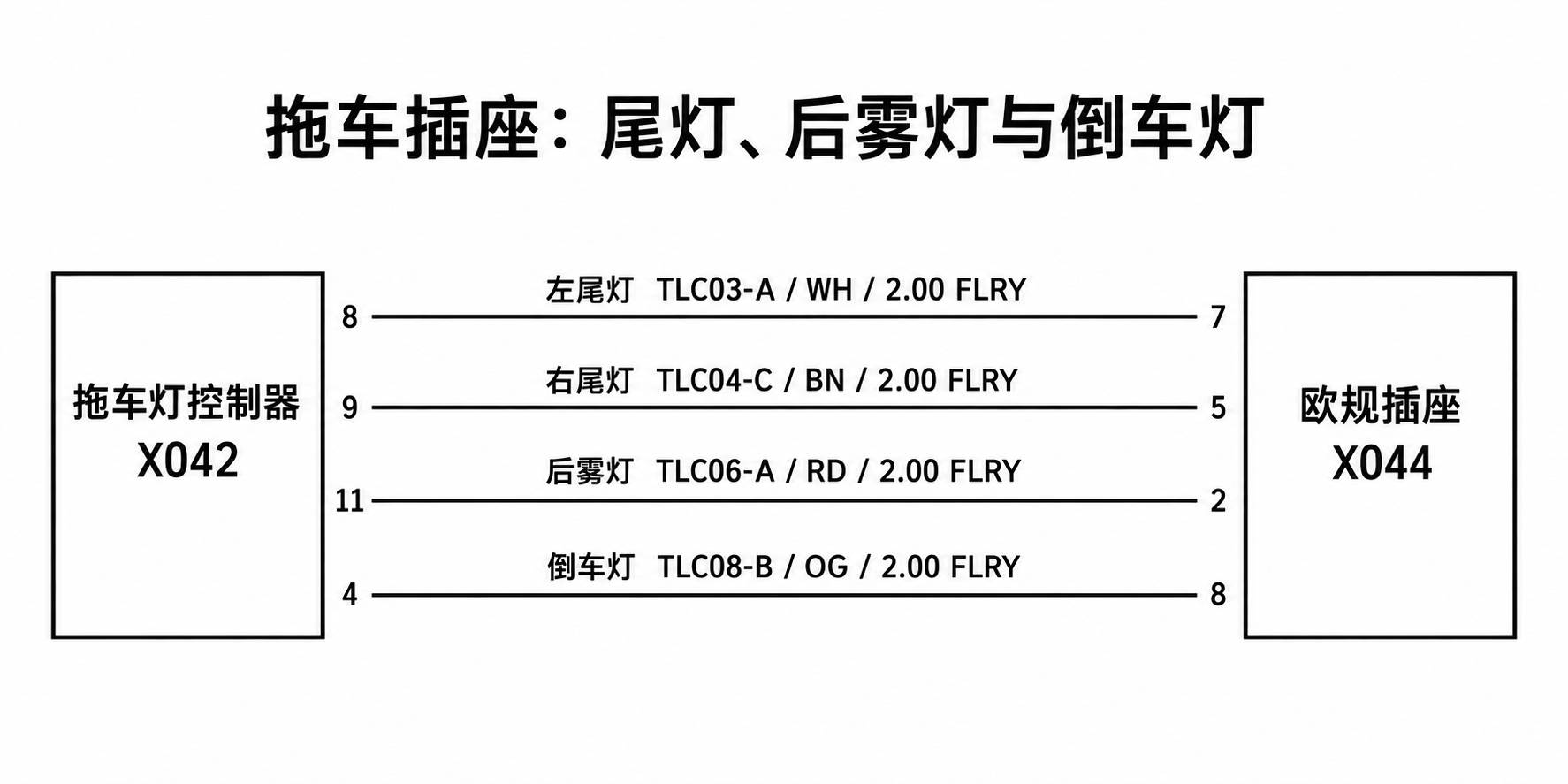

三、尾灯、后雾灯与倒车灯

四条线同样为2.00 FLRY、1446560-XX-B拖车跳线。控制器端均标High-Side Drive，插座端标灯光功能。这里是线路对应示意，不是从插座正面或线束背面观察的孔位排布；没有确认观察方向时不能按图片左右位置插线。

不同灯光线号的后缀包括A、B、C，不能按一套后缀规律批量修改。图中没有插座9至13号端子的供电或功能，不补画常电、充电电源或其他标准接口功能。

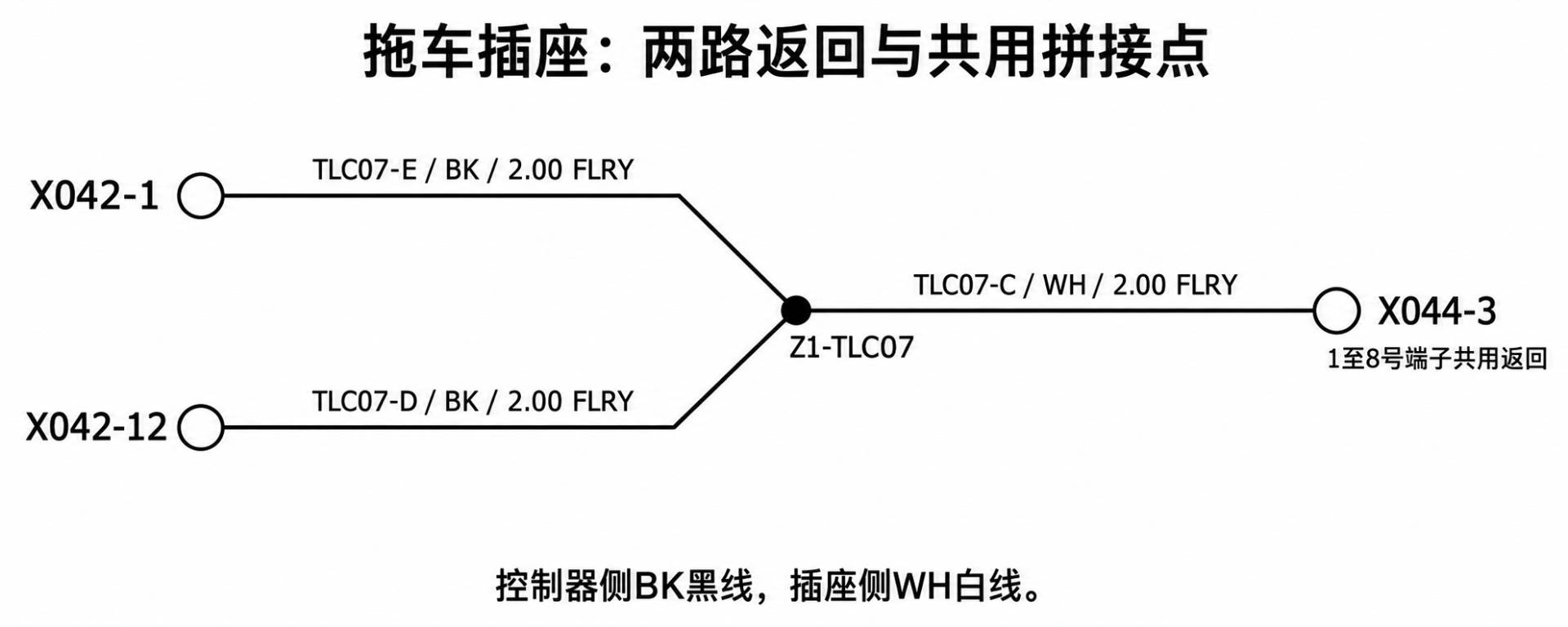

四、插座返回：两个控制器端汇成一条白线

原图X044-3注明Ground for pins 1-8。两条控制器侧支路标REEU或REAU适用，通往本图欧规插座的线段标REEU。拼接点前是BK黑线，后是WH白线；返回线路不能一律按黑色寻找，也不能把共用点Z1-TLC07误当作另一只控制器。

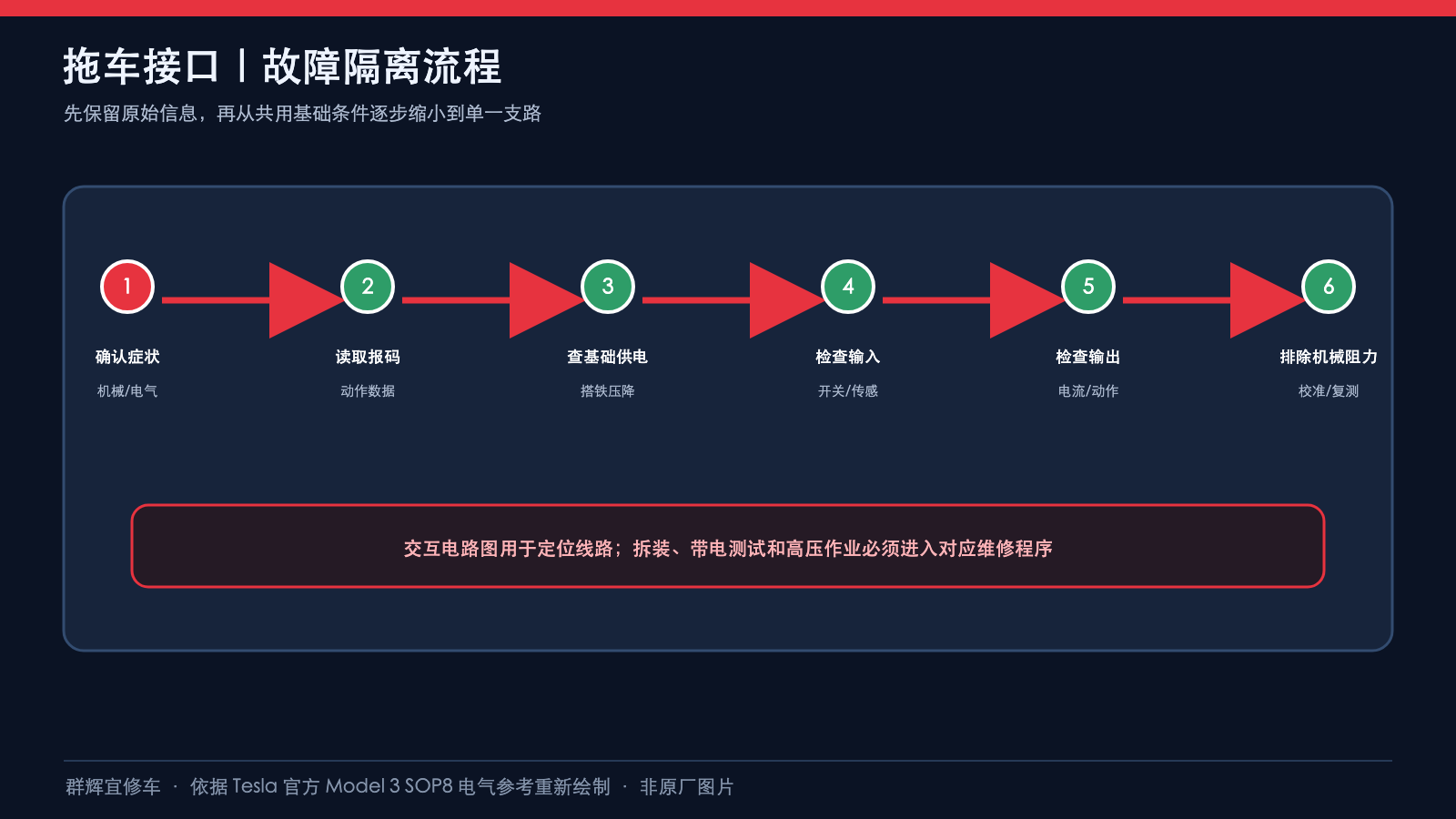

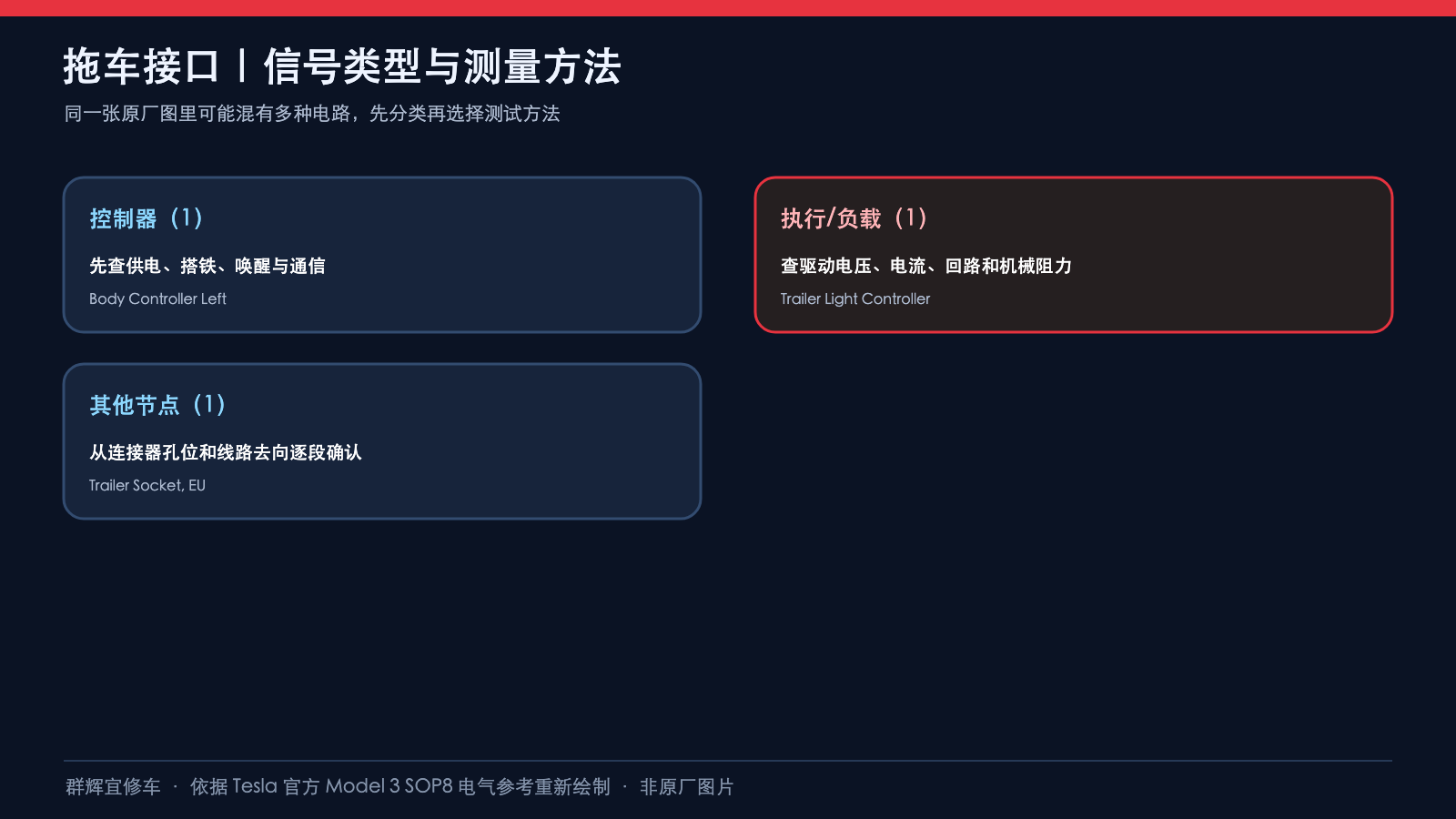

五、排查顺序与检测边界

若多种拖车灯同时异常，可先按适用诊断程序核对控制器供电、搭铁、LIN和插座共用返回；若单一路灯异常，再沿该输出的实际X042与X044端点检查。这是依据接线关系划分范围，不是直接判定某一部件损坏。

原标题提到“拖车检测”，但本页没有独立检测输入、插接识别开关或识别算法，不能凭图编造检测电压和启用条件。还需查阅适用诊断与配置资料，不能通过短接输出模拟已接拖车。

本图也没有保险丝额定值、灯具最大负载、电流阈值、LIN正常波形、连接器紧固扭矩或拖车额定质量。不得把输出线径当作允许负载，或在带电状态随意短接测试；施工及拖挂能力确认依实车适用资料执行。

资料来源

Tesla SOP8 Towing Interface交互页与对应打印图。配图按原厂实际支路重绘，并非原始图片；线条长短和方框布局不代表实车位置或连接器孔位。
