整理众泰 1.5T 4A91T 发动机(81针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

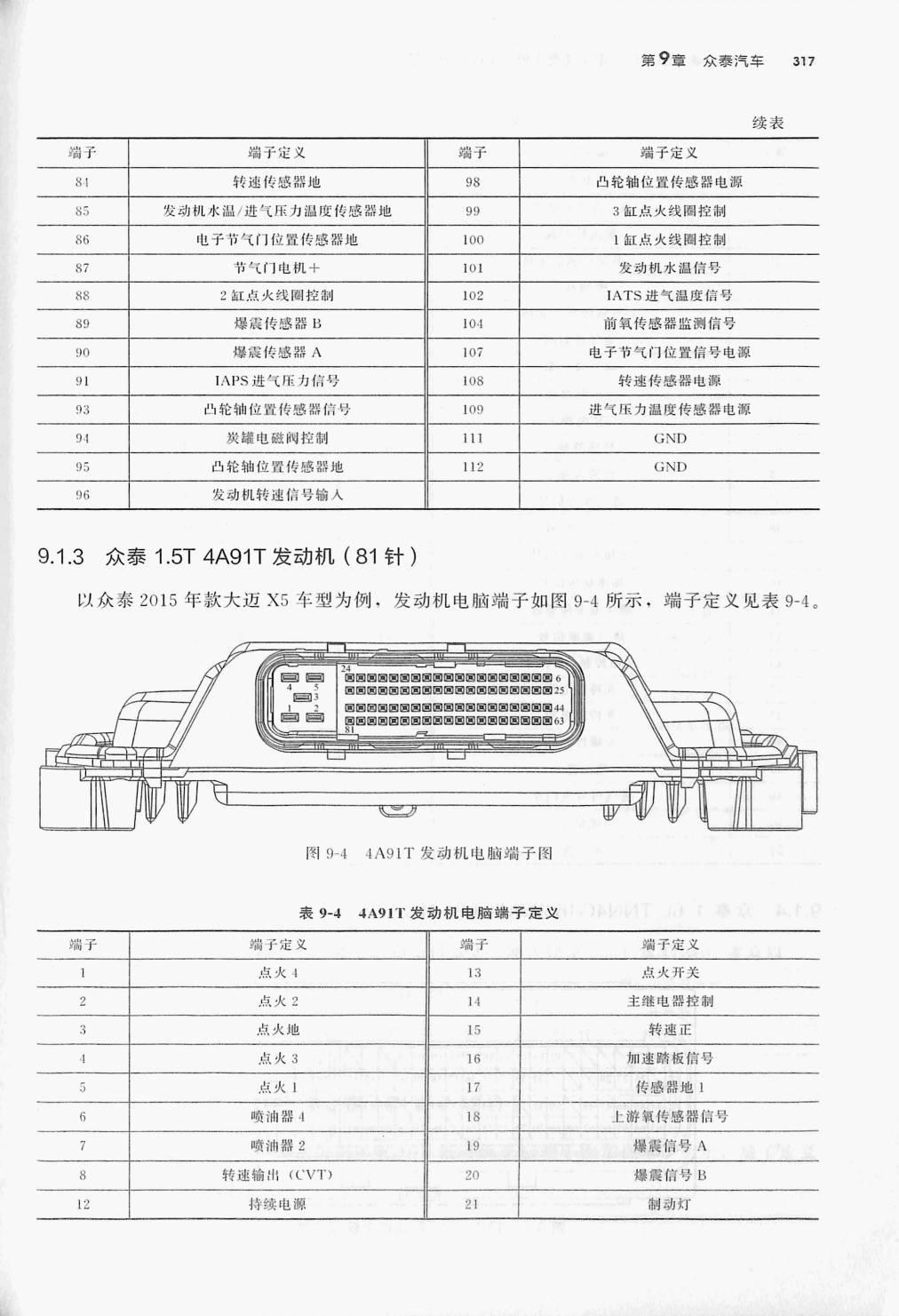

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表9-4 4A91T发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 端于 | 端于定义 |
| 1 | 点火4 | 13 | 点火开关 |
| 2 | 点火2 | 14 | 主继电器控制 |
| 3 | 点火地 | 15 | 转速正 |
| 4 | 点火3 | 16 | 加速蹐板信号 |
| 点火1 | 17 | 传感器地1 | |
| 6 | 喷油器4 | 18 | 上游氧传感器信号 |
| 7 | 喷油器 2 | 19 | 爆震信号 A |
| 8 | 转速输出(CVT) | 20 | 爆震信号 B |
| 12 | 持续电源 | 21 | 制动灯 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
