整理众泰1.5T TNN4G15T发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

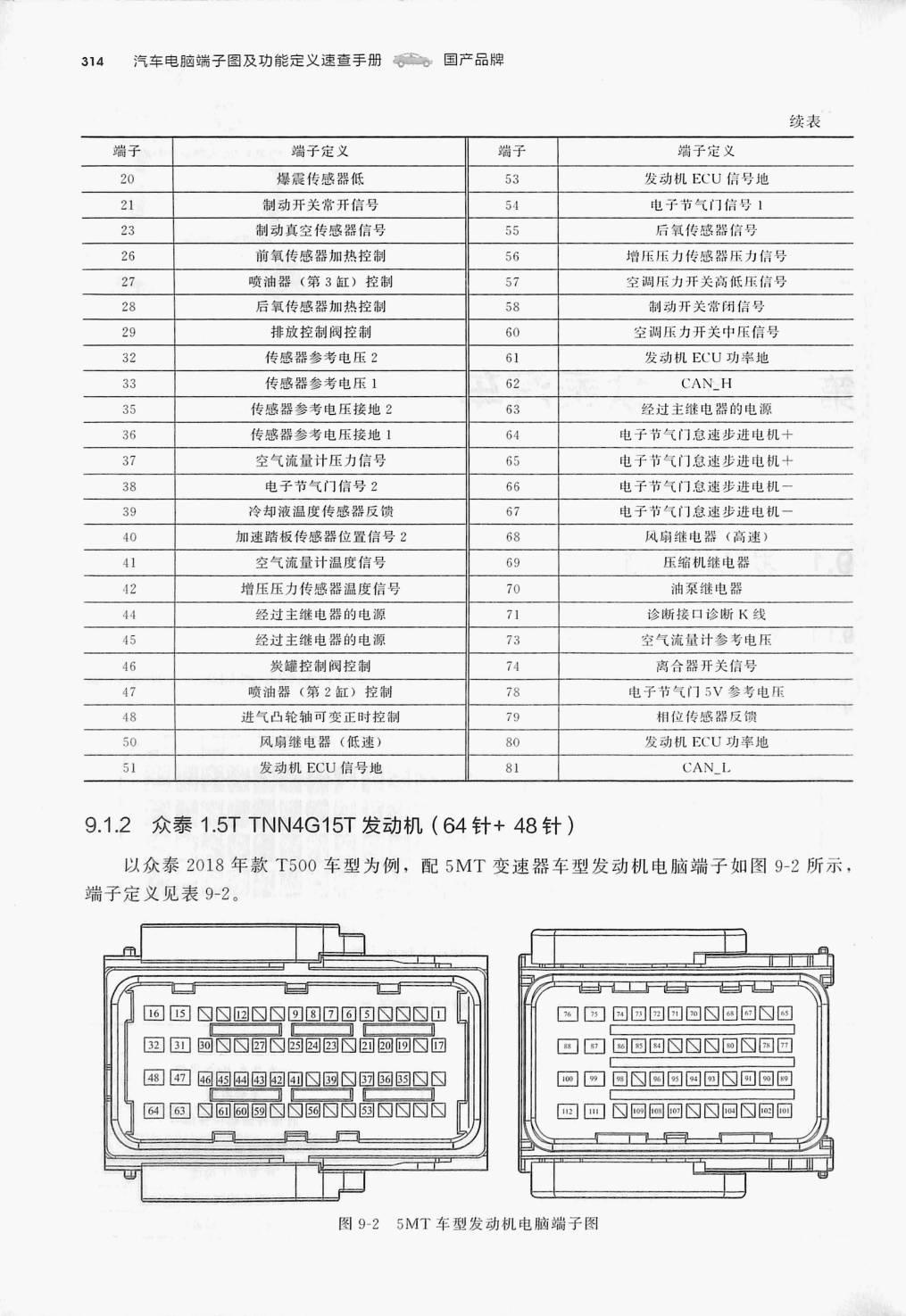

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

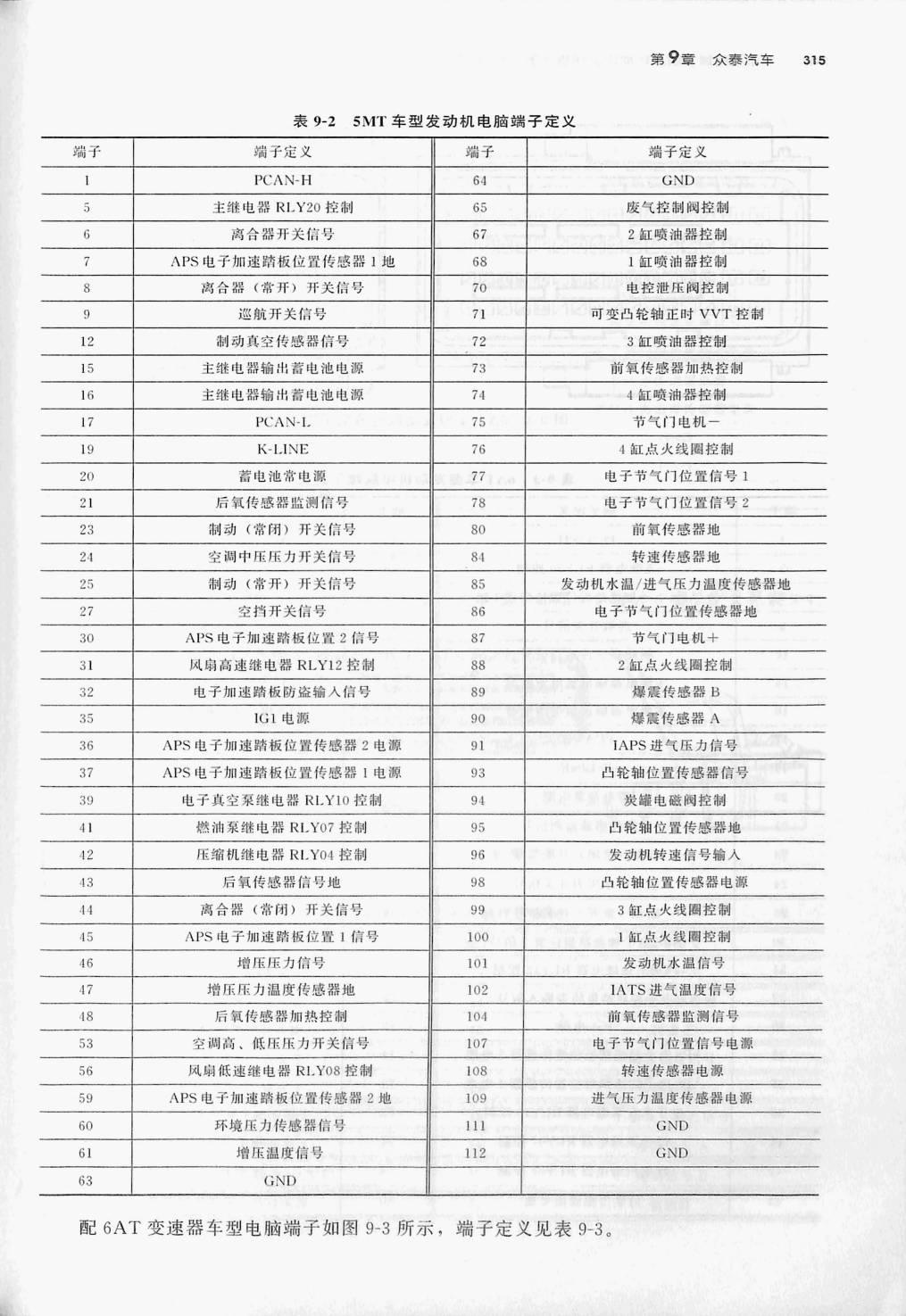

表9-2 5MT 车型发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 于定义 | 端子 | 端子定义 |
| I | PCAN-H | 64 | GND |
| 5 | 主维电器 RIY20控制 | 65 | 废气控制阀控制 |
| 离合器开关信号 | 67 | 2缸喷油器控制 | |
| APS电子加速踏板位置传感器1地 | 68 | 1缸喷油器控制 | |
| 离合器(常开)开关信号 | 70 | 电控泄压阀控制 | |
| 9 | 巡航开关信号 | 71 | 可变凸轮轴正时 VVT控制 |
| 12 | 制动真空传感器信号 | 72 | 3缸喷油器控制 |
| 15 | 主继电器输出蓄电池电源 | 73 | 前氧传感器加热控制 |
| 16 | 主继电器输出蓄电池电源 | 74 | 4 缸喷油器控制 |
| 17 | PCAN-L. | 75 | 节气门电机一 |
| 19 | K-LINE | 76 | 4缸点火线圈控制 |
| 20 | 蓄电池常电源 | 77 | 电子节气门位置信号1 |
| 21 | 后氧传感器监测信号 | 78 | 电子节气门位置信号2 |
| 23 | 制动(常闭)开关信号 | 80 | 前氧传感器地 |
| 24 | 空调中压压力开关信号 | 84 | 转速传感器地 |
| 25 | 制动(常开)开关信号 | 85 | 发动机水温/进气压力温度传感器地 |
| 27 | 空挡开关信号 | 86 | 电子节气门位置传感器地 |
| 30 | APS电子加速踏板位置2信号 | 87 | 节气门电机+ |
| 31 | 风扇高速继电器 RLY12控制 | 88 | 2缸点火线圈控制 |
| 32 | 电子加速踏板防盗输入信号 | 89 | 爆震传感器 B |
| 35 | IG1电源 | 90 | 爆震传感器 A |
| 36 | APS 电子加速踏板位置传感器2电源 | 91 | IAPS进气压力信号 |
| 37 | APS 电子加速踏板位置传感器！电源 | 93 | 凸轮轴位置传感器信号 |
| 39 | 电子真空菜继电器 RLY10控制 | 94 | 炭罐电磁阀控制 |
| 41 | 燃油泵继电器 RLYO7 控制 | 95 | 凸轮轴位置传感器地 |
| 12 | 压缩机继电器 RLY04 控制 | 96 | 发动机转速信号输入 |
| 13 | 后氧传感器信号地 | 98 | 凸轮轴位置传感器电源 |
| 14 | 离合器(常闭)开关信号 | 99 | 3缸点火线圈控制 |
| 45 | APS 电子加速踏板位置1信号 | 100 | 1缸点火线圈控制 |
| 46 | 增压压力信号 | 101. | 发动机水温信号 |
| 47 | 增压压力温度传感器地 | 102 | IATS进气温度信号 |
| 18 | 后氧传感器加热控制 | 104 | 前氧传感器监测信号 |
| 53 | 空调高、低压压力开关信号 | 107 | 电子节气门位置信号电源 |
| 56 | 风低速继电器 RI.Y08 控制 | 108 | 转速传感器电源 |
| 59 | APS电子加速踏板位置传感器2地 | 109 | 进气压力温度传感器电源 |
| 60 | 环境压力传感器信号 | 11 | GND |
| 61 | 增压温度信号 | 112 | GND |
| 63 | GND | ||

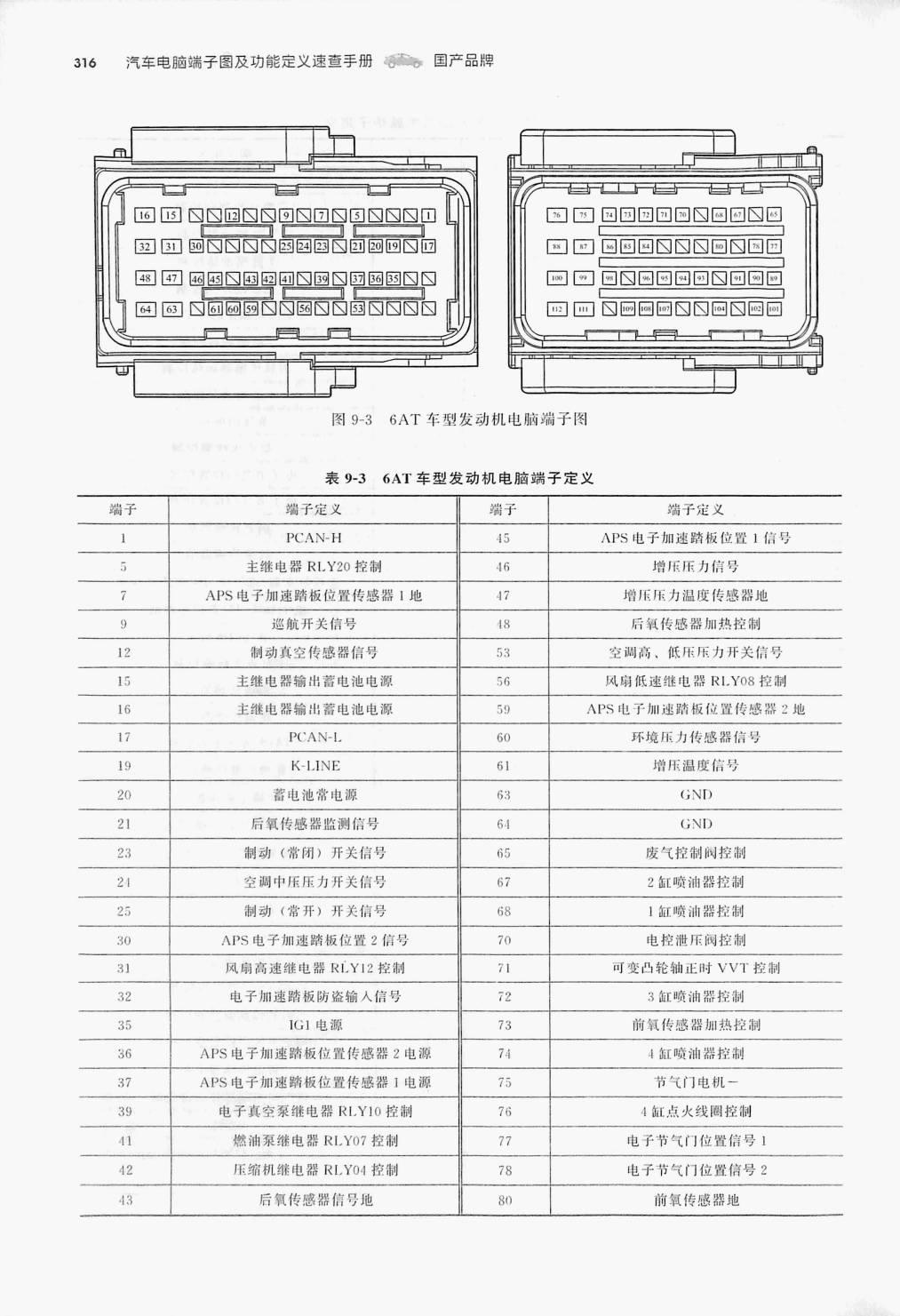

| 配6AT变速器车型电脑端子如图9-3所示，端子定义见表9-3。 |
表9-3 6AT 车型发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 缁子定义 | 端子 | 端子定义 |
| PCAN-H | 15 | APS电子加速踏板位置1信号 | |
| 5 | 主维电器 RL.Y20 控制 | 46 | 增压压力信号 |
| APS电子加速踏板位置传感器1地 | 47 | 增压压力温度传感器地 | |
| 巡航开关信号 | 18 | 后氯传感器加热控制 | |
| 12 | 制动真空传感器信号 | 53 | 空调商、低压压力开关信号 |
| 15 | 主维电器输出蓄电池电源 | 56 | 风扇低速维电器 RLY08控制 |
| 16 | 主继电器输出蓄电池电源 | 59 | APS电子加連踏板位置传感器2地 |
| 17 | PCAN-L | 60 | 环境压力传感器信号 |
| 19 | K-LINE | 61 | 增压温度信号 |
| 20 | 蓄电池常电源 | 63 | GND |
| 21 | 后氧传感器监测信号 | 64 | GND |
| 23 | 制动(常闭)开关信号 | 65 | 废气控制阀控制 |
| 24 | 空调中压压力开关信号 | 67 | 2 缸喷油器控制 |
| 25 | 制动(常开)开关信号 | 68 | 1 缸喷油器控制 |
| 30 | APS 电子加速踏板位置2信号 | 70 | 电控泄压阀控制 |
| 31 | 风扇高速继电器 RL.YI2 控制 | 可变凸轮轴正时 VVT 控制 | |
| 32 | 电子加速踏板防盗输入信号 | 72 | 3缸喷油器控制 |
| 35 | IGI电源 | 73 | 前氧传感器加热控制 |
| 36 | APS 电子加速踏板位置传感器2电源 | 74 | 4 缸喷油器控制 |
| 37 | APS电子加速踏板位置传感器1电源 | 75 | 节气门电机一 |
| 39 | 电子真空泵维电器 RLY10 控制 | 76 | 4 缸点火线圈控制 |
| 41 | 燃油泵继电器 RL.Y07 控制 | 77 | 电子节气门位置信号1 |
| 42 | 压缩机继电器 RLY04 控制 | 78 | 电子节气门位置信号2 |
| 43 | 后氧传感器信号地 | 80 | 前氧传感器地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
