整理艾瑞泽5多媒体系统(8针+8针+12针+12针+22针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

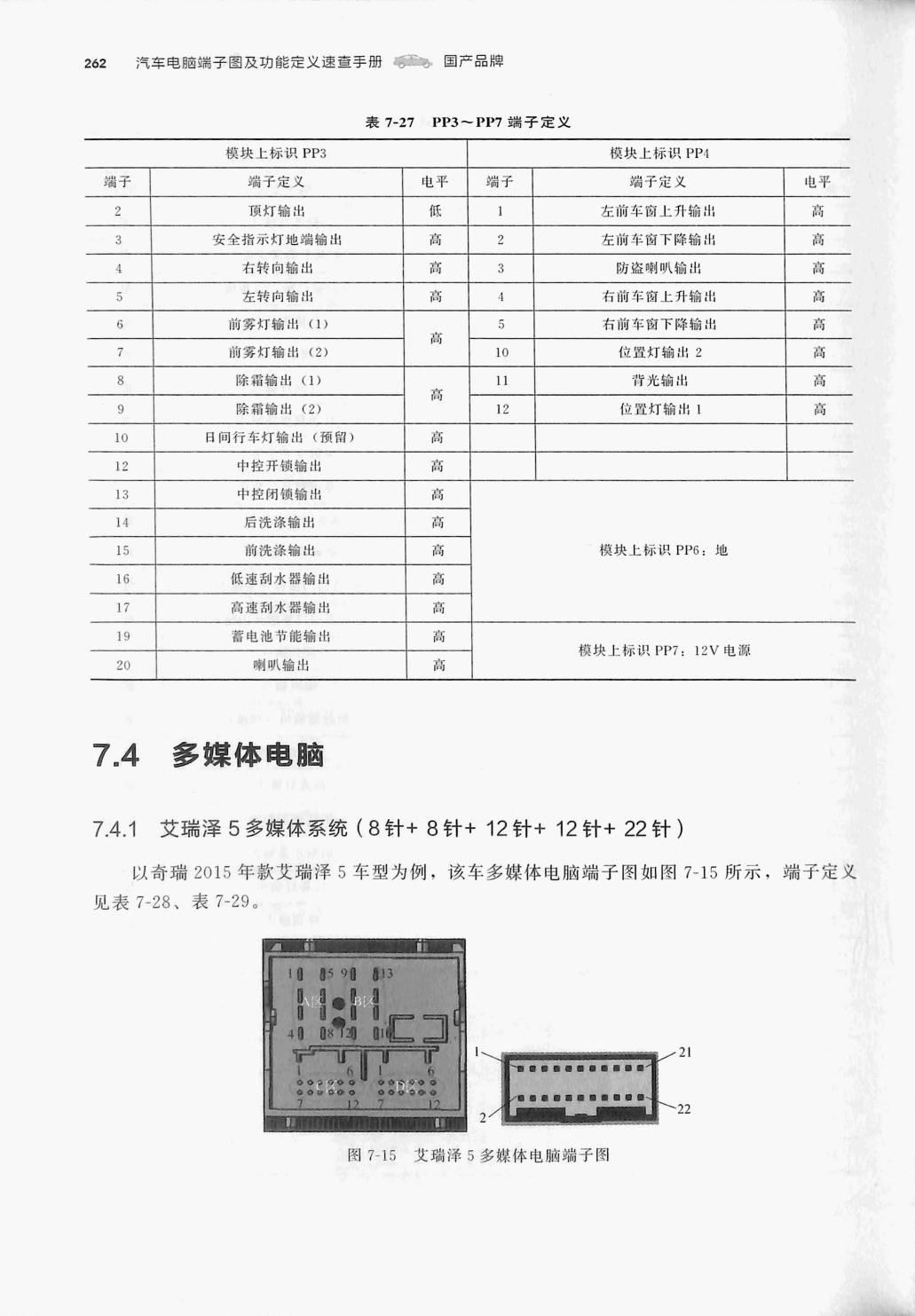

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表7-27 PP3~PP7 端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 模块上标识 PP3 | 模块上标识 PPA | ||||
| 端子 | 端子定义 | 电平 | 端子 | 端子定义 | 电乎 |
| 2 | 顶灯输出 | 低 | 1 | 左前车窗上升输出 | 高 |
| 3 | 安全指示灯地端输出 | 高 | 2 | 左前车窗下降输出 | 高 |
| 4 | 右转向输出 | 高 | 3 | 防盜喇叭输出 | 高 |
| 5 | 左转向输出 | 高 | 右前车窗上升输出 | 高 | |
| 前雾灯输出(1) | 5 | 右前车窗下降输出 | 高 | ||
| 高 | |||||
| 前雾灯输出 (2) | 10 | 位置灯输出 2 | 高 | ||
| 8 | 除霜输出 (1) | 11 | 背光输出 | 商 | |
| 高 | |||||
| 9 | 除霜输出(2) | 12 | 位置灯输出1 | 高 | |
| 10 | 日间行车灯输出(预留) | 高 | |||
| 12 | 中控开锁输出 | 商 | |||
| 13 | 中控闭锁输出 | 高 | |||
| 14 | 后洗涤输出 | 高 | |||
| 15 | 前洗涤输出 | 高 | 模块上标识 PP6：地 | ||
| 16 | 低速刮水器输出 | 高 | |||
| 17 | 高速刮水器输出 | 高 | |||
| 19 | 蓄电池节能输出 | 高 | |||
| 模块上标识 PP7:12V 电源 | |||||
| 20 | 喇叭输出 | 高 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
