斯柯达明锐 MQB 双离合器 DSG 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

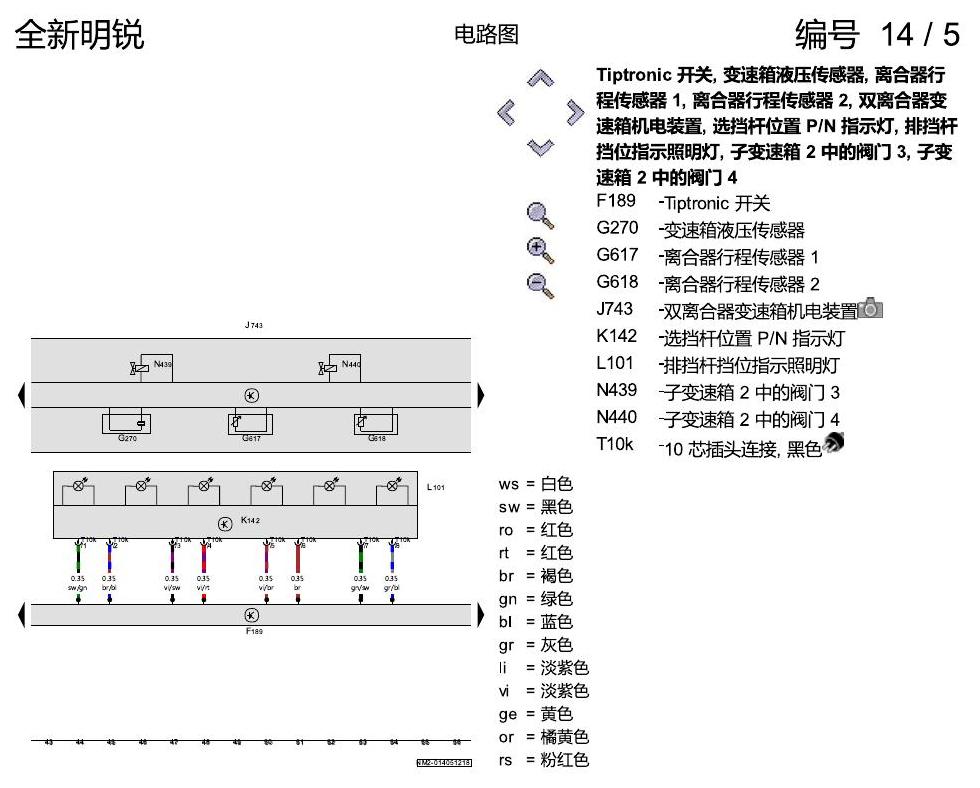

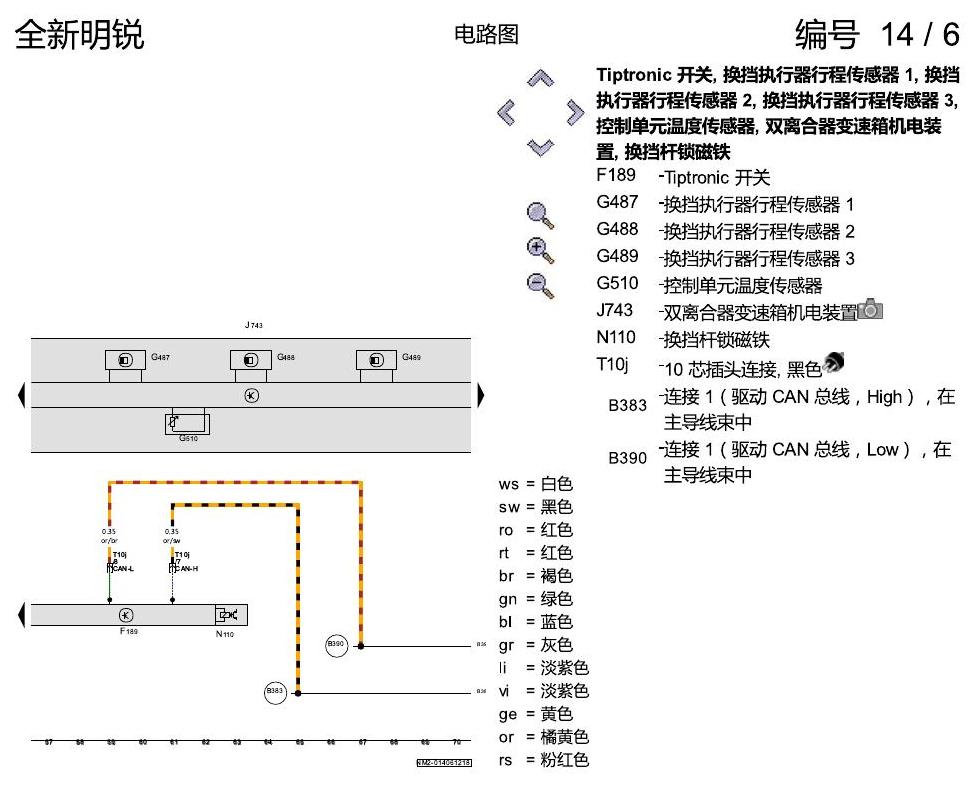

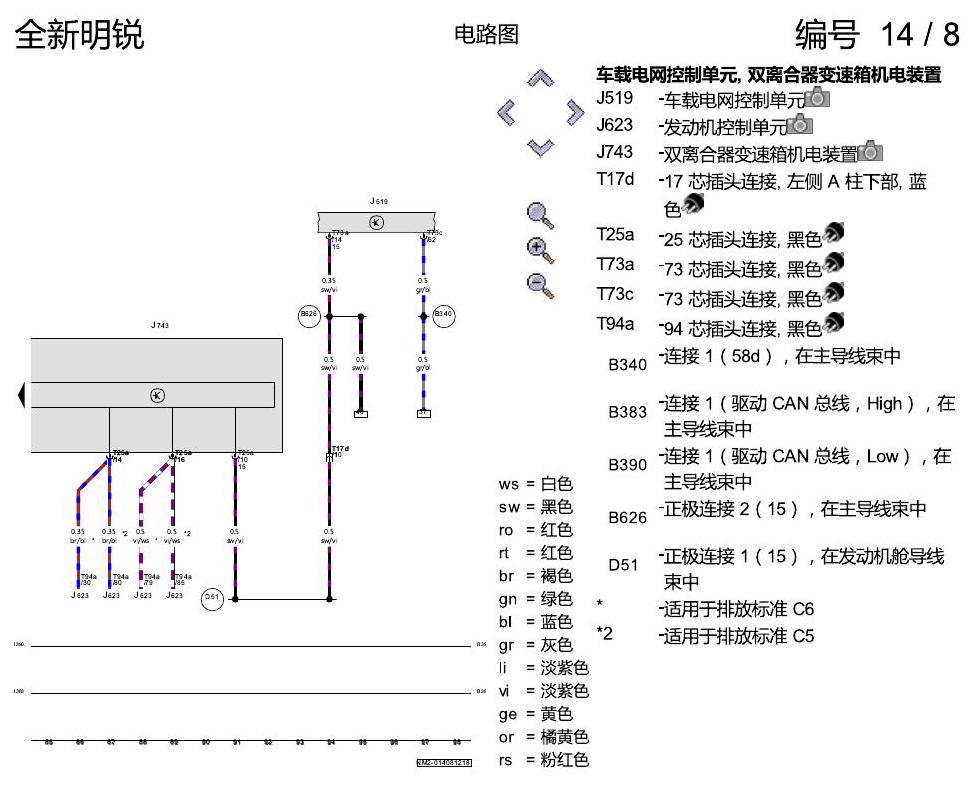

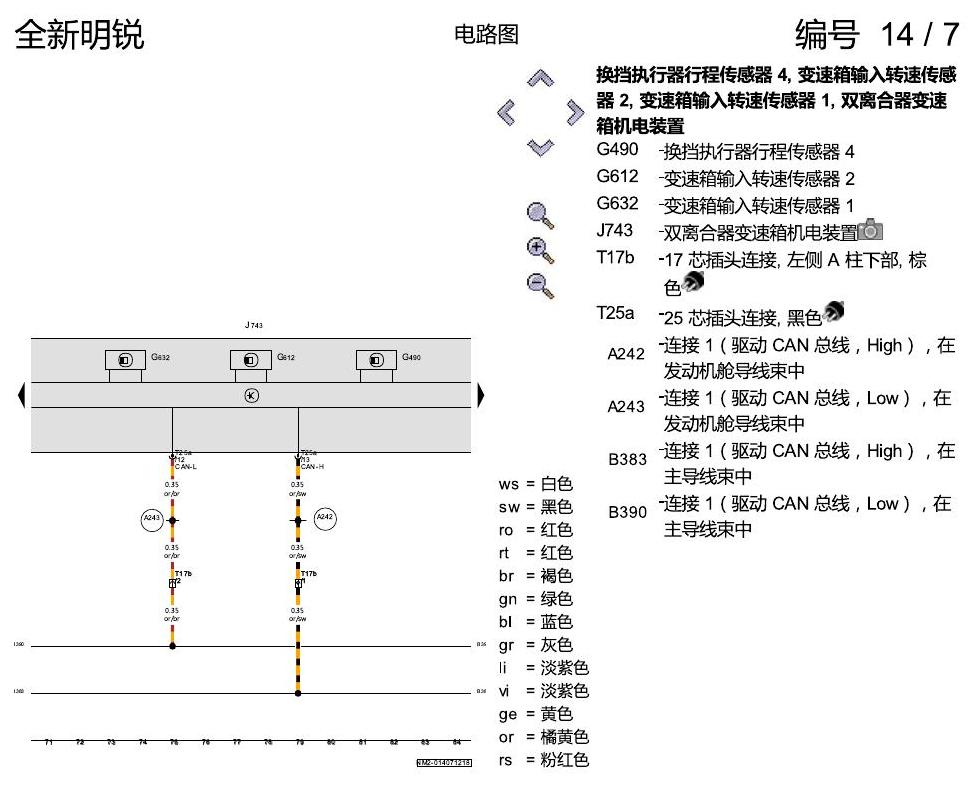

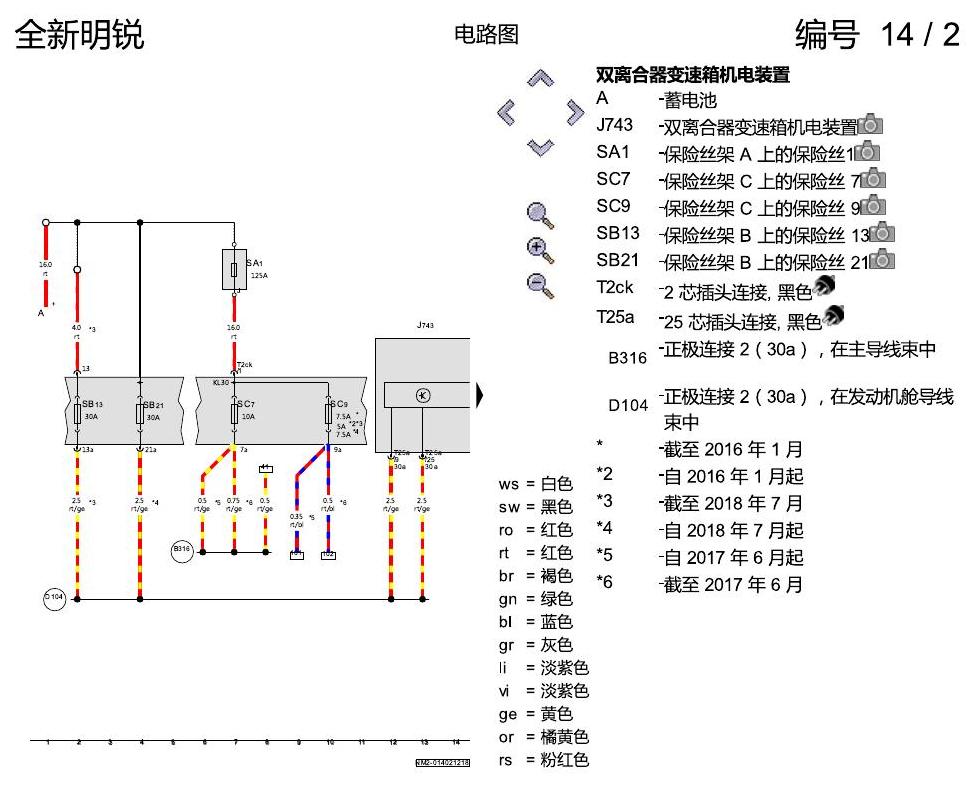

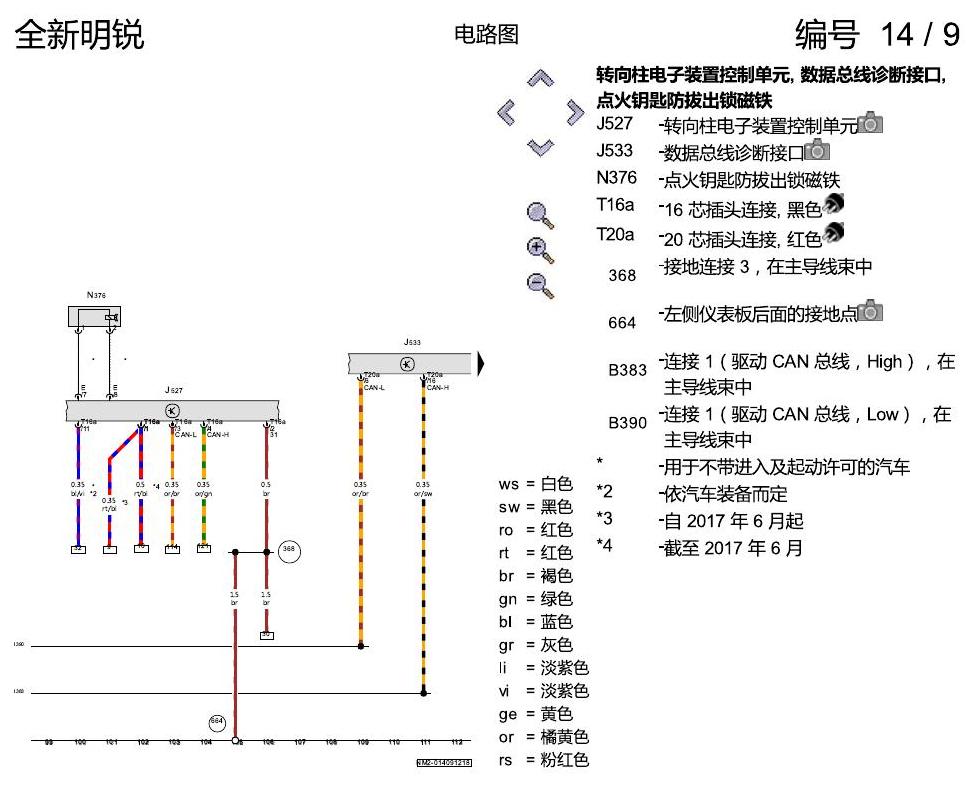

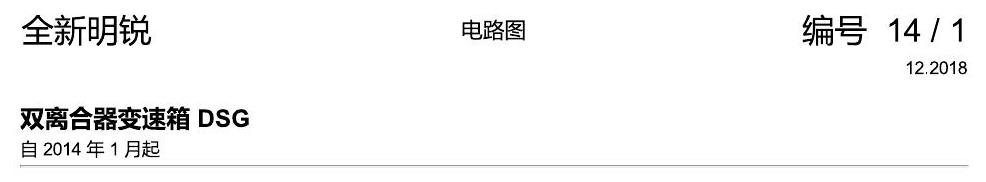

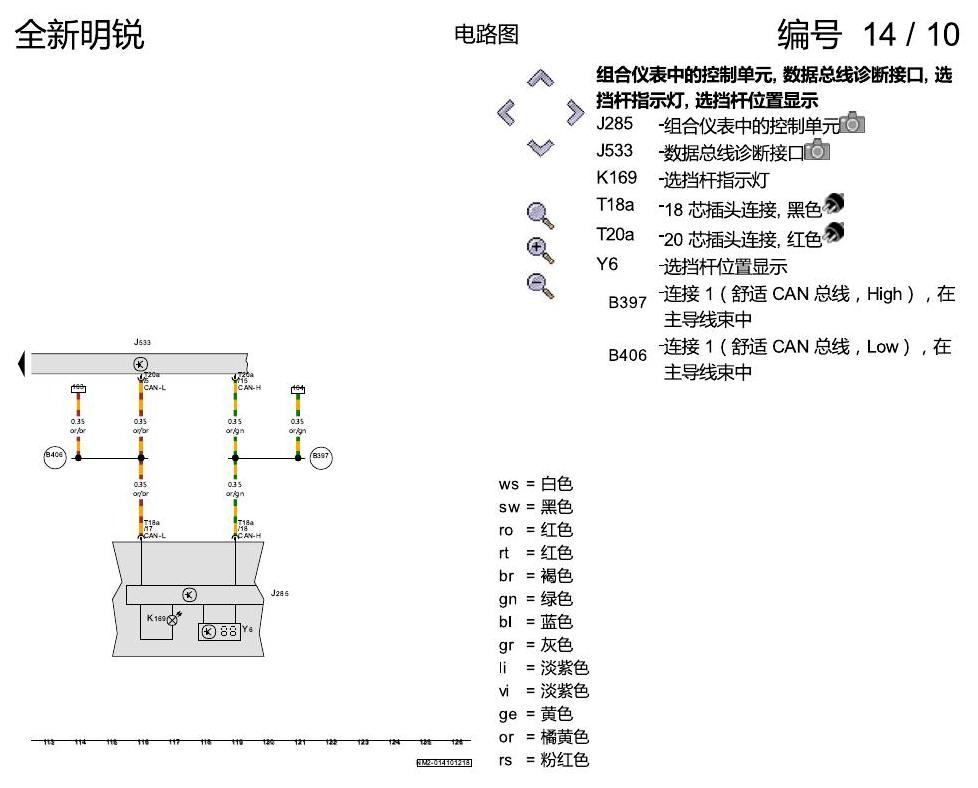

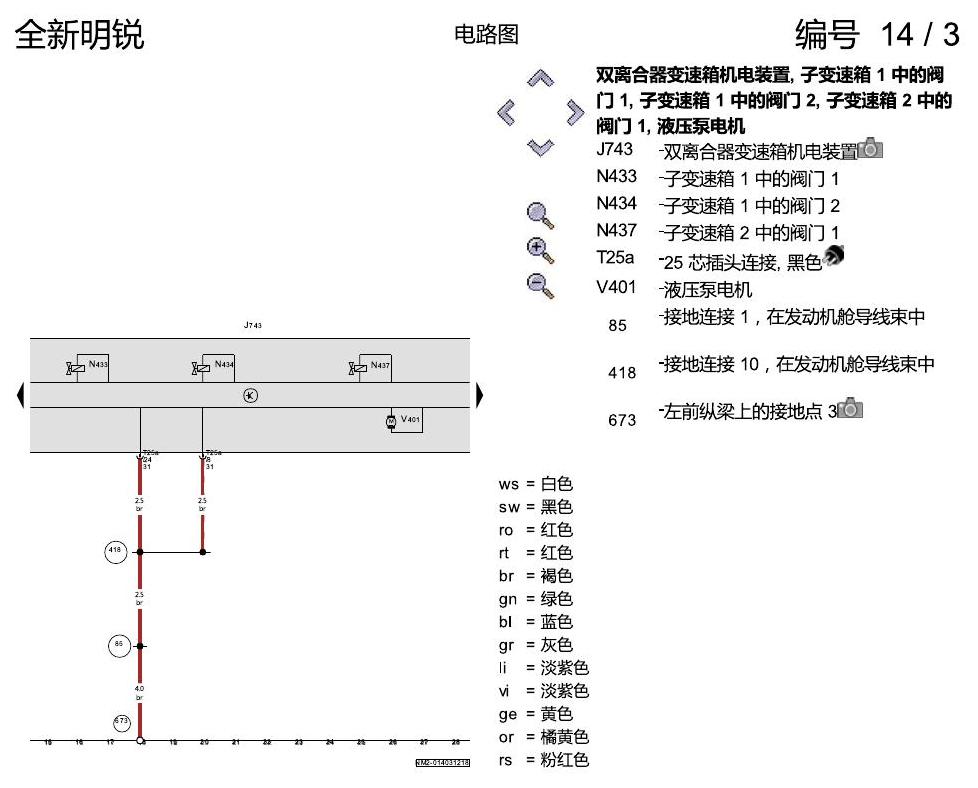

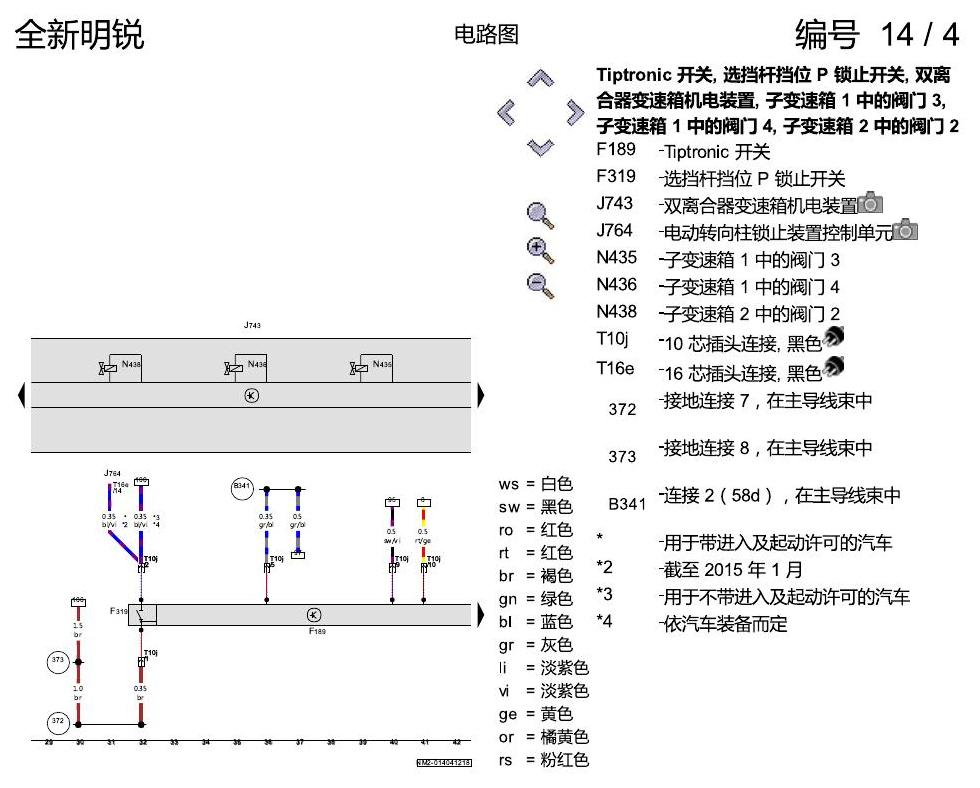

下方为原始资料图，共 10 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众高尔夫7 全自动空调 电路图
一汽大众高尔夫7 全自动空调 电路图资料。
奥迪A6L (2013)大灯范围控制单元-J431安装位置
安装位置，大灯照明距离调节控制器g -J431- 左驾驶车型上的安装位置 在驾驶员左侧的杂物箱后面。 A - 大灯照明距离调节控制器 -J431- A - 弯道灯和大灯照明距离调节控制器 -J745- q 在装有弯道灯的车辆上 B - 26 芯插头连接 -T26a- ，黑色 右驾...
上海大众新帕MQB 带自动启停系统的 1.4 升汽油发动机 , DJR,DJRA,DJS,DJSA 电路图
上海大众新帕MQB 带自动启停系统的 1.4 升汽油发动机 , DJR,DJRA,DJS,DJSA 电路图资料。
2012—2018年一汽奥迪Q3 1.4T CCSA 发动机电脑端子
2012—2018年一汽奥迪Q3 1.4T CCSA 发动机电脑端子资料。
奥迪A6车系自动变速器系统电脑板88针端子
奥迪A6车系自动变速器系统电脑板88针端子资料。
上海大众途观 0DW 电路图
上海大众途观 0DW 电路图资料。
