整理威麟X5车身电脑(32针+32针+20针+12针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表7-26、表7-27。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 |
|---|---|

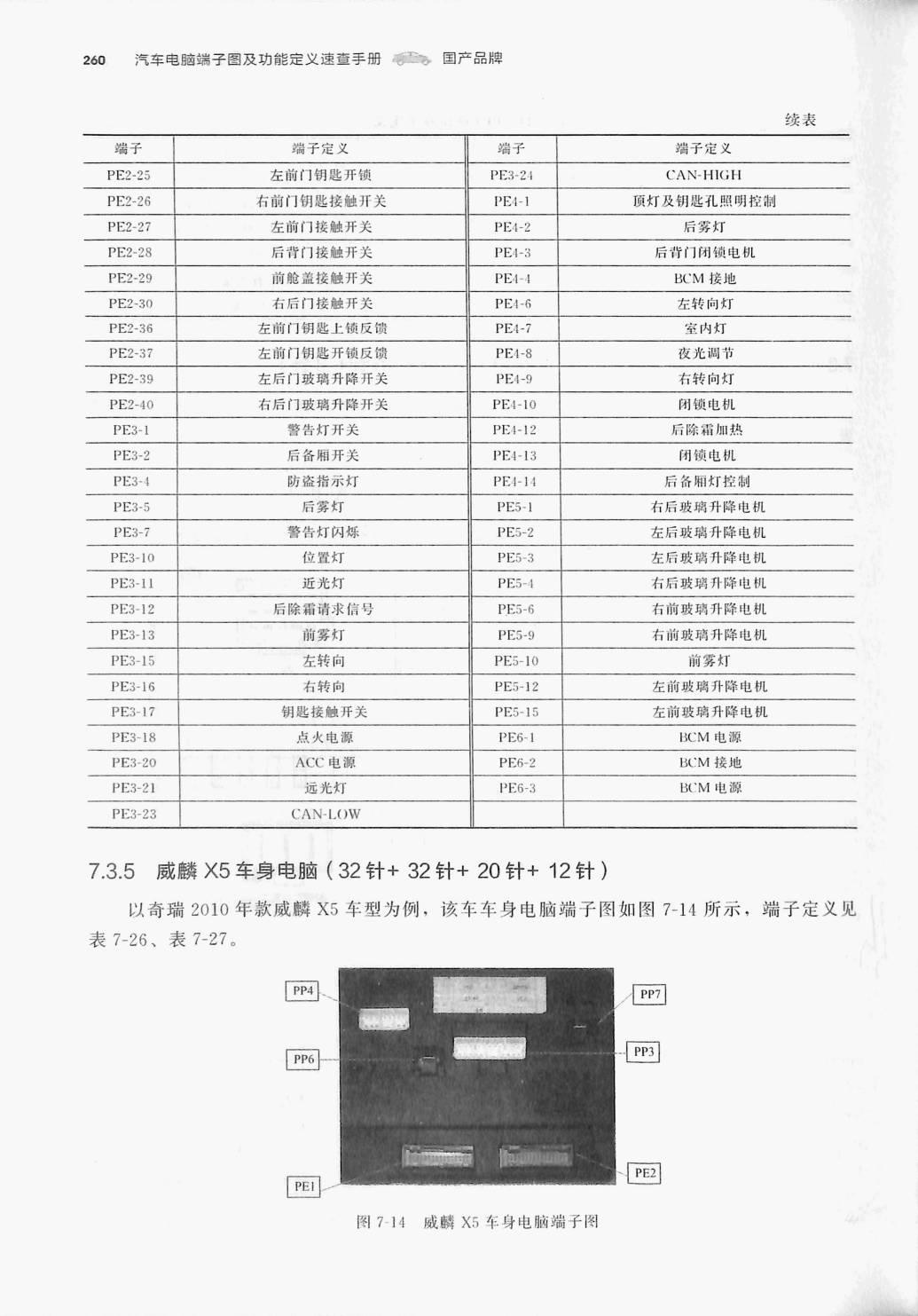

| PP4 | |
| PP6 | PP3 |

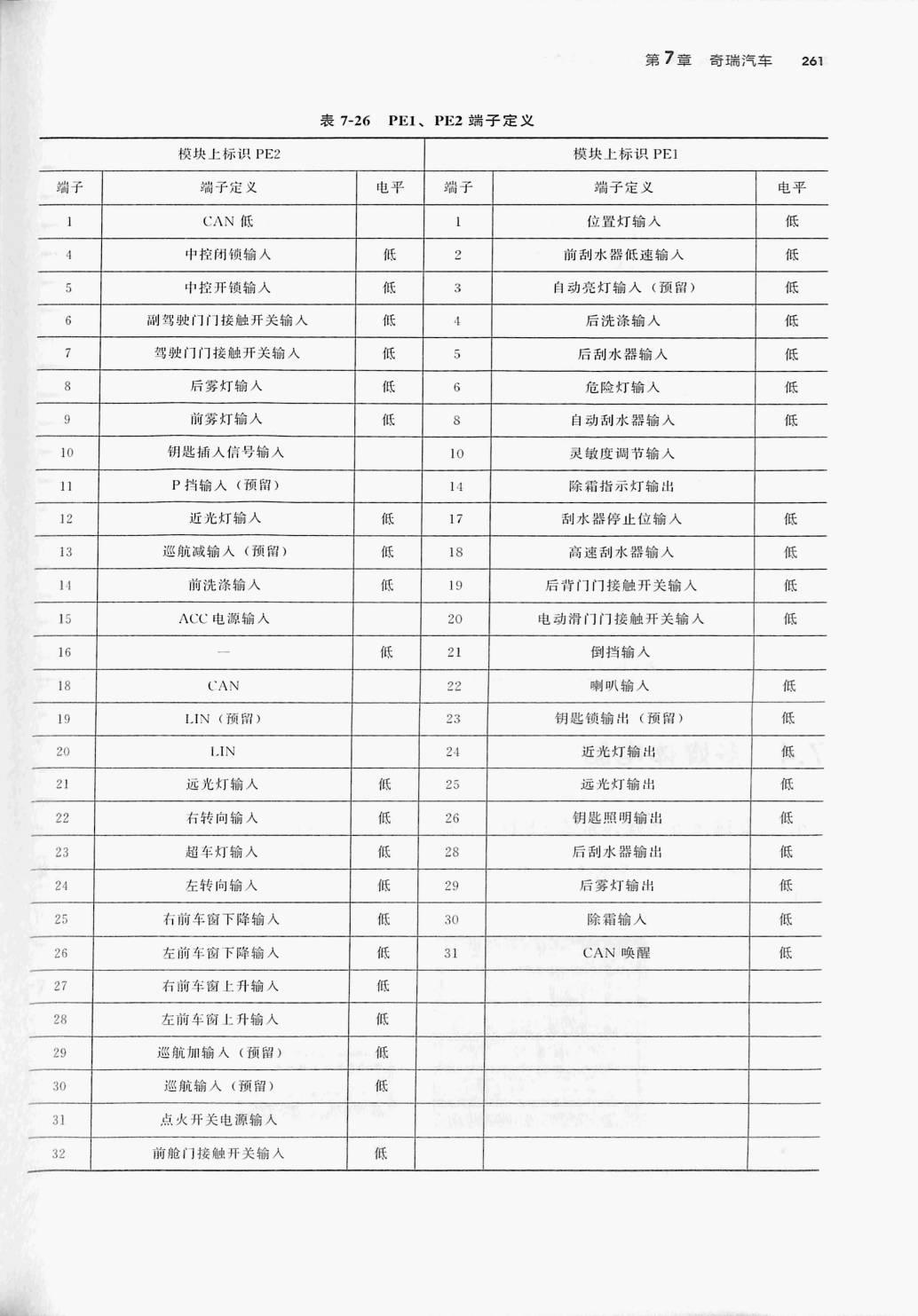

表7-26 PEI、PE2端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 模块上标识 PE2 | 模块上标识 PEI | ||||
| 端子 | 端子定义 | 电平 | 端子 | 端子定义 | 电平 |
| 1 | CAN低 | 1 | 位置灯输入 | 低 | |
| 4 | 中控闭锁输入 | 低 | 2 | 前刮水器低速输入 | 低 |
| 5 | 中控开锁输入 | 低 | 3 | 自动亮灯输入(预留) | 低 |
| 副驾驶门门接触开关输入 | 低 | 4 | 后洗涤输入 | 低 | |
| 7 | 驾驶门门接触开关输入 | 低 | 5 | 后刮水器输入 | 低 |
| 8 | 后雾灯输入 | 低 | 6 | 危险灯输入 | 低 |
| 前雾灯输入 | 低 | 8 | 自动刮水器输入 | 低 | |
| 10 | 钥匙插人信号输入 | 10 | 灵敏度调节输入 | ||
| 11 | P挡输入(预留) | 14 | 除箱指示灯输出 | ||
| 12 | 近光灯输入 | 低 | 17 | 刮水器停止位输入 | 低 |
| 13 | 巡航减输入(預留) | 低 | 18 | 高速刮水器输入 | 低 |
| 1 | 前洗涤箱人 | 低 | 19 | 后背门门接触开关输入 | 低 |
| 15 | ACC 电源输入 | 20 | 电动滑门门接触开关输入 | 低 | |
| 16 | 低 | 21 | 倒挡输入 | ||
| 18 | CAN | 22 | 喇叭输入 | 低 | |
| 19 | LIN(预留) | 23 | 钥匙锁输出(預留) | 低 | |
| 20 | 1.IN | 24 | 近光灯输出 | 低 | |
| 21 | 远光灯输入 | 低 | 25 | 远光灯输出 | 低 |
| 22 | 冇转向输入 | 低 | 26 | 钥匙照明输出 | 低 |
| 23 | 超车灯输入 | 低 | 28 | 后刮水器输出 | 低 |
| 24 | 左转向输入 | 低 | 29 | 后雾灯输出 | 低 |
| 25 | 右前车窗下降输入 | 低 | 30 | 除箱输入 | 低 |
| 26 | 左前车窗下降输入 | 低 | 31 | CAN 唤醒 | 低 |
| 27 | 有前车窗上升输入 | 低 | |||
| 28 | 左前车窗上升输入 | 低 | |||
| 29 | 巡航加输入(预留) | 低 | |||
| 30 | 巡航输入(预留) | 低 | |||
| 31 | 点火开关电源输入 | ||||
| 32 | 前舱门接触开关输入 | 低 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
