整理瑞麒G3车身电脑(40针+24针+21针+15针+3针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

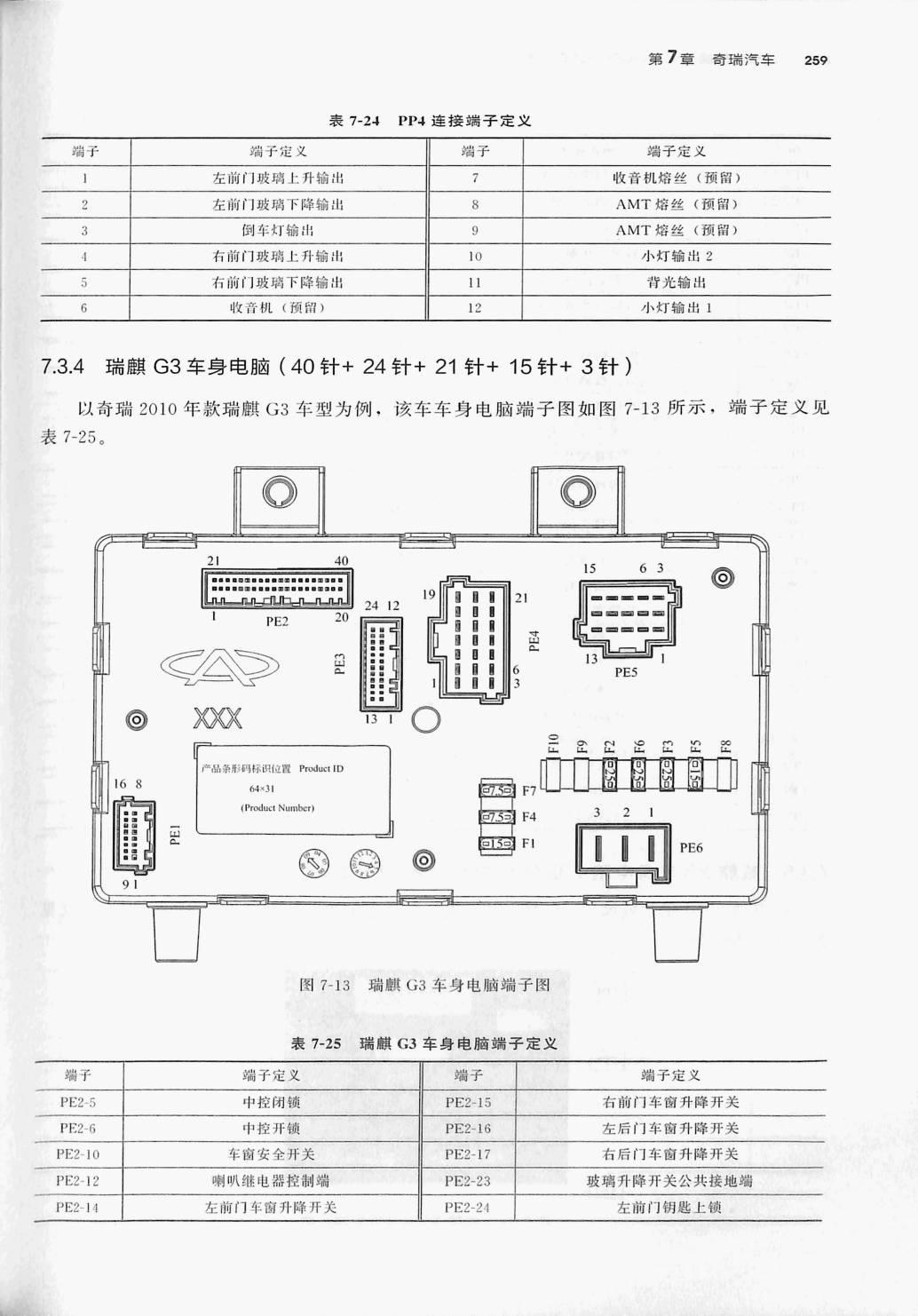

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表7-24 PP4连接端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 左前门玻璃上升输出 | 收音机熔丝(预留) | ||
| 2 | 左前门玻璃下降输出 | 8 | AMT熔丝(预留) |
| 3 | 倒车灯输出 | 9 | AMT 熔丝(预留) |
| 有前门玻璃上升输出 | 10 | 小灯输出2 | |
| 5 | 右前门玻璃下降输出 | 11 | 背光输出 |
| 6 | 收音机(预留) | 12 | 小灯输出1 |
表7-25。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 15 | |||
| 24 | 21 | ||
| PE？ | |||
| PE4 | |||
| PE3 | 59 | PES | |
| E0 F9 | E6 | F3 FS | F8 |
| 产品杀形码标识位置 ProductiD | |||
| 64×31 | F7 | ||
| (Product Numbcr) | F4 | ||
| FI | PE6 |
表7-253
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| PE2-5 | 中控闭锁 | PE2-15 | 右前门车窗升降开关 |
| PE2-6 | 中控开锁 | PE2-16 | 左后门车窗升降开关 |
| PF2-10 | 车窗安全开关 | PE2-17 | 右后门车窗升降开关 |
| PE2-12 | 喇叭继电器控制端 | PE2-23 | 玻璃升降开关公共接地端 |
| PE2-14 | 左前门车窗升降开关 | PE2-24 | 左前门钥匙上锁 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
