整理众泰 1.8T TN4G18T发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

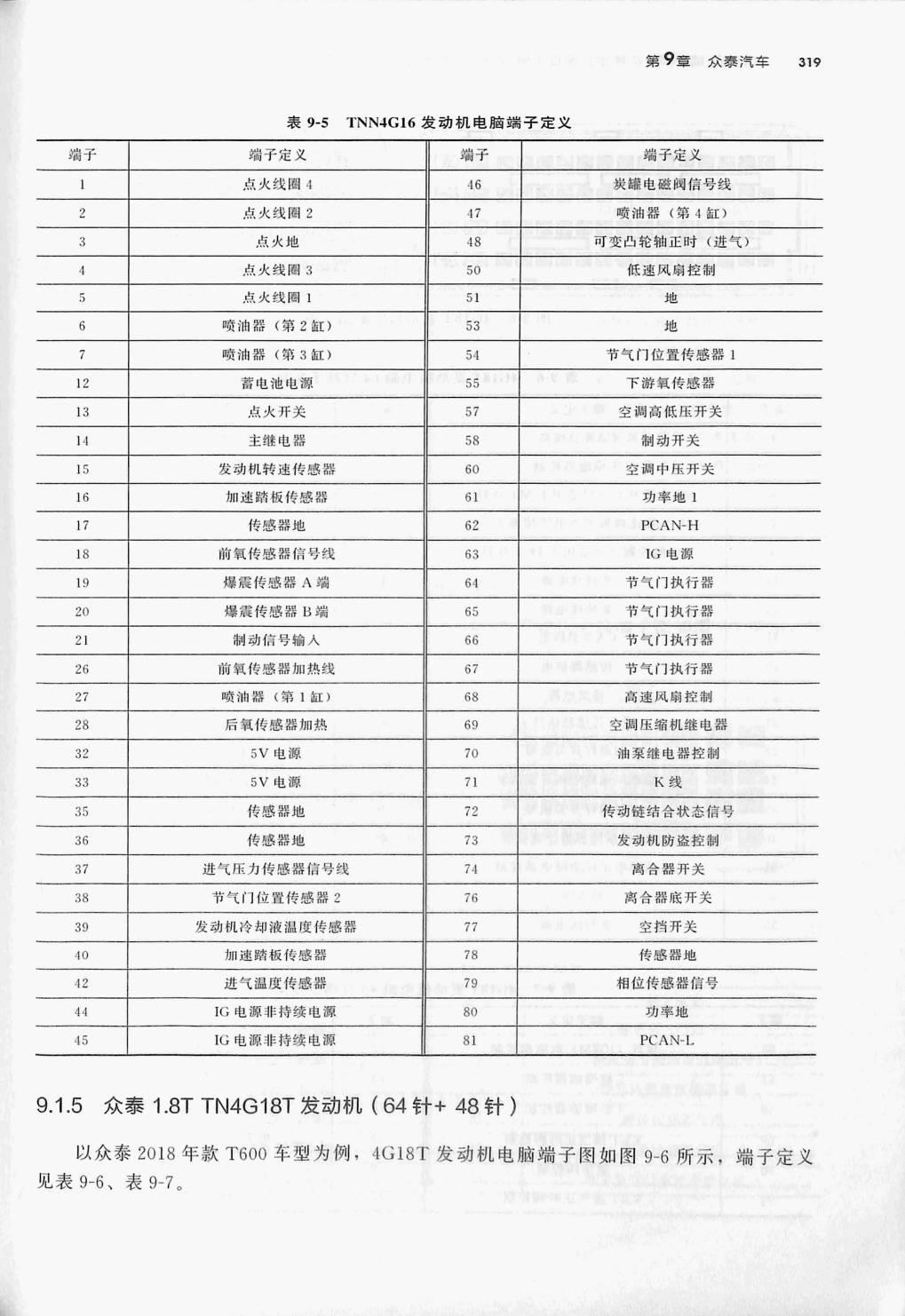

表9-5 TNN4G16 发动机电脑端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 点火线圈本 | 46 | 炭罐电磁阀信号线 |
| 2 | 点火线圈2 | 47 | 喷油器(第4缸) |
| 3 | 点火地 | 48 | 可变凸轮轴正时(进气) |
| 4 | 点火线圈3 | 50 | 低速风扇控制 |
| 5 | 点火线圈1 | 51 | 地 |
| 6 | 喷油器(第2缸) | 53 | 地 |
| 7 | 喷油器(第3缸) | 54 | 节气门位置传感器1 |
| 12 | 蓄电池电源 | 55 | 下游氧传感器 |
| 13 | 点火开关 | 57 | 空调高低压开关 |
| 14 | 主继电器 | 58 | 制动开关 |
| 15 | 发动机转速传感器 | 60 | 空调中压开关 |
| 16 | 加速踏板传感器 | 61 | 功率地1 |
| 17 | 传感器地 | 62 | PCAN-H |
| 18 | 前氧传感器信号线 | 63 | IG电源 |
| 19 | 爆震传感器A端 | 64 | 节气门执行器 |
| 20 | 爆震传感器B端 | 65 | 节气门执行器 |
| 21 | 制动信号输入 | 66 | 节气门执行器 |
| 26 | 前氧传感器加热线 | 67 | 节气门执行器 |
| 27 | 喷油器(第1缸) | 68 | 高速风扇控制 |
| 28 | 后氧传感器加热 | 69 | 空调压缩机维电器 |
| 32 | 5V电源 | 70 | 油泵继电器控制 |
| 33 | 5V电源 | 71 | K线 |
| 35 | 传感器地 | 72 | 传动链结合状态信号 |
| 36 | 传感器地 | 73 | 发动机防盗控制 |
| 37 | 进气压力传感器信号线 | 74 | 离合器开关 |
| 38 | 节气门位置传感器2 | 76 | 离合器底开关 |
| 39 | 发动机冷却液温度传感器 | 77 | 空挡开关 |
| 40 | 加速踏板传感器 | 78 | 传感器地 |
| 42 | 进气温度传感器 | 79 | 相位传感器信号 |
| 44 | IG 电源非持续电源 | 80 | 功率地 |
| 45 | IG 电源非持续电源 | 81 | PCAN-L |

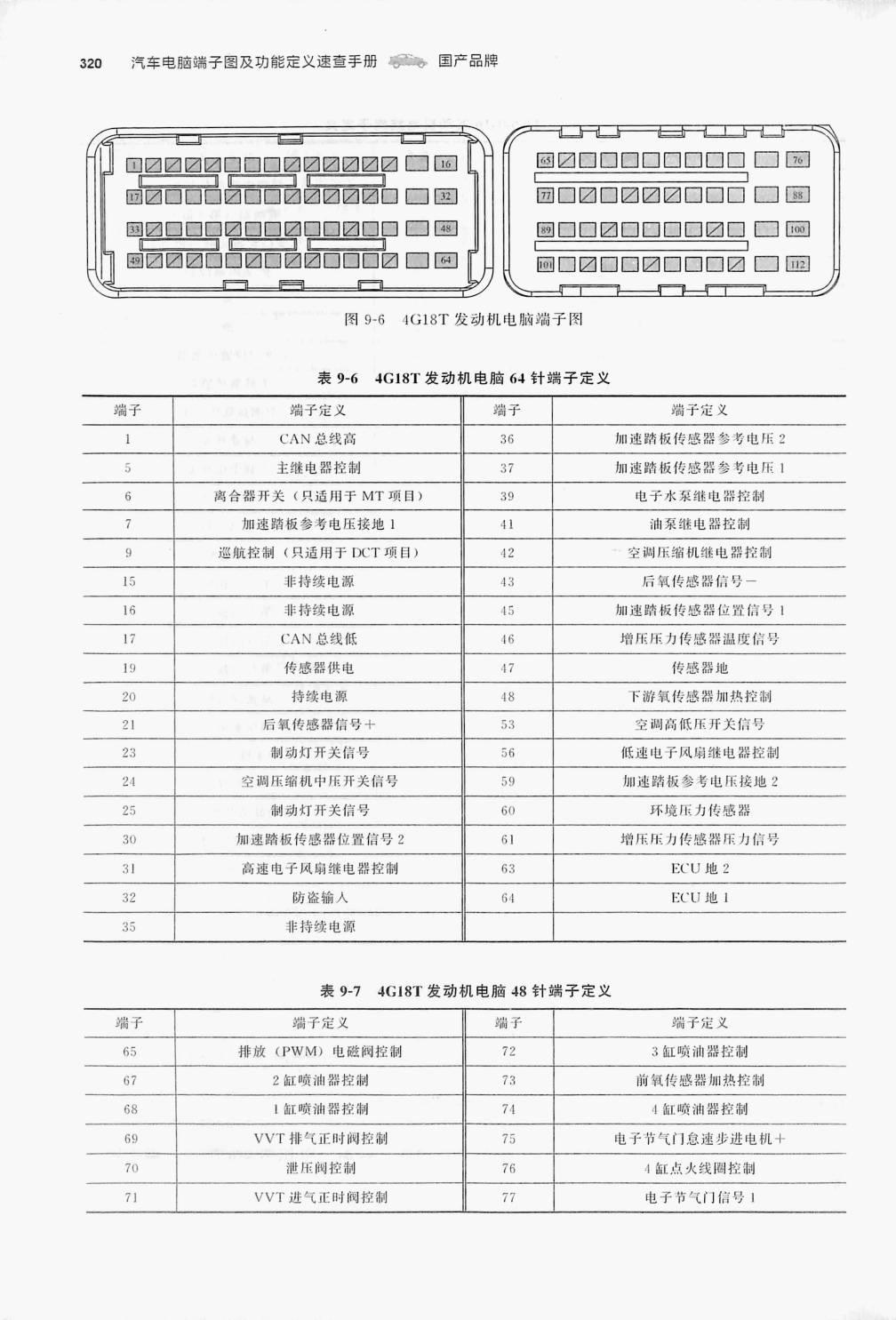

表9-64GI8T 发动机电脑64针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | CAN 总线高 | 36 | 加速踏板传感器参考电压？ |
| 5 | 主维电器控制 | 37 | 加速踏板传感器参考电压1 |
| 6 | 离合器开关(只适用于 MT项目) | 39 | 电子水泵维电器控制 |
| 7 | 加速踏板参考电压接地1 | 41 | 油泵继电器控制 |
| 9 | 巡航控制(只适用于 DCT项目) | 42 | 空调压缩机继电器控制 |
| 15 | 非持续电源 | 43 | 后氧传感器信号一 |
| 16 | 非持续电源 | 45 | 加速踏板传感器位置信号1 |
| 17 | CAN总线低 | 46 | 增压压力传感器溫度信号 |
| 19 | 传感器供电 | 17 | 传感器地 |
| 20 | 持续电源 | 48 | 下游氧传感器加热控制 |
| 21 | 后氧传感器信号+ | 53 | 空调高低压开关信号 |
| 23 | 制动灯开关信号 | 56 | 低速电子风扇继电器控制 |
| 24 | 空调压缩机中压开关信号 | 59 | 加速踏板参考电压接地？ |
| 25 | 制动灯开关信号 | 60 | 环境压力传感器 |
| 30 | 加速踏板传感器位置信号 2 | 61 | 增压压力传感器压力信号 |
| 31 | 高速电子风扇继电器控制 | 63 | ECU地2 |
| 32 | 防盗输入 | 64 | ECU地1 |
| 35 | 非持续电源 |
表9-7 4GI8T 发动机电脑48针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 65 | 排放(PWM 电磁阅控制 | 72 | 3缸喷油器控制 |
| 67 | 2缸喷油器控制 | 73 | 前氧传感器加热控制 |
| 68 | 1 缸喷油器控制 | 74 | 4缸喷油器控制 |
| 69 | VVT 排气正时阀控制 | 75 | 电子节气门怠速步进电机十 |
| 70 | 泄压阀控制 | 76 | 4缸点火线圈控制 |
| 71 | VVT 进气正时间控制 | 77 | 电子节气门信号1 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
