整理长城6F24六速自动变速器(94针+18针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

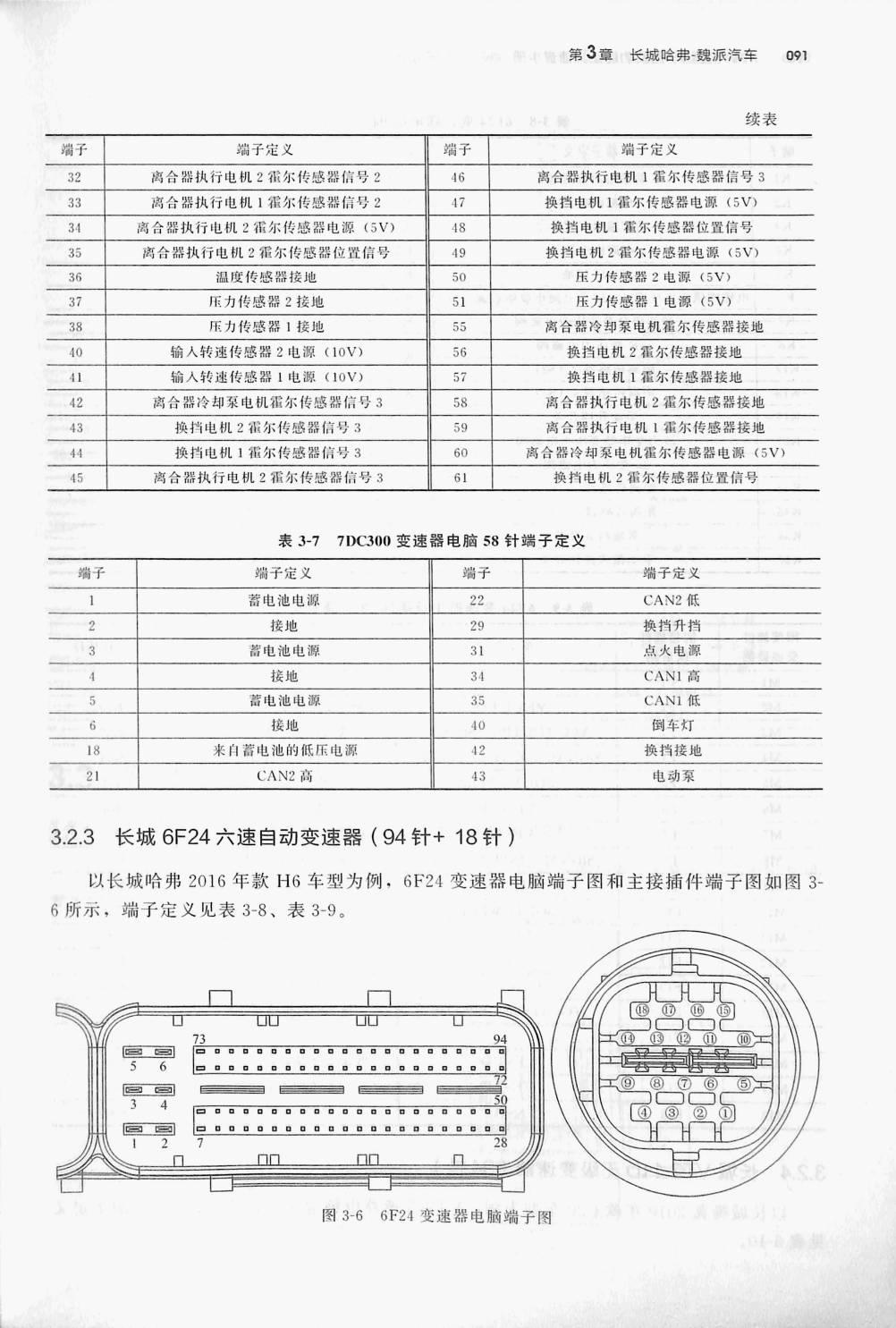

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表3-7 7DC300变速器电脑58针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 器电池电源 | 22 | CAN2低 |
| 2 | 接地 | 29 | 换挡升挡 |
| 3 | 蓄电池电源 | 31 | 点火电源 |
| 接地 | 34 | CANI高 | |
| 5 | 电池电源 | 35 | CAN1低 |
| 6 | 接地 | 40 | 倒车灯 |
| 18 | 来白器电池的低压电源 | 12 | 换挡接地 |
| 21 | CAN2商 | 43 | 电动泵 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
