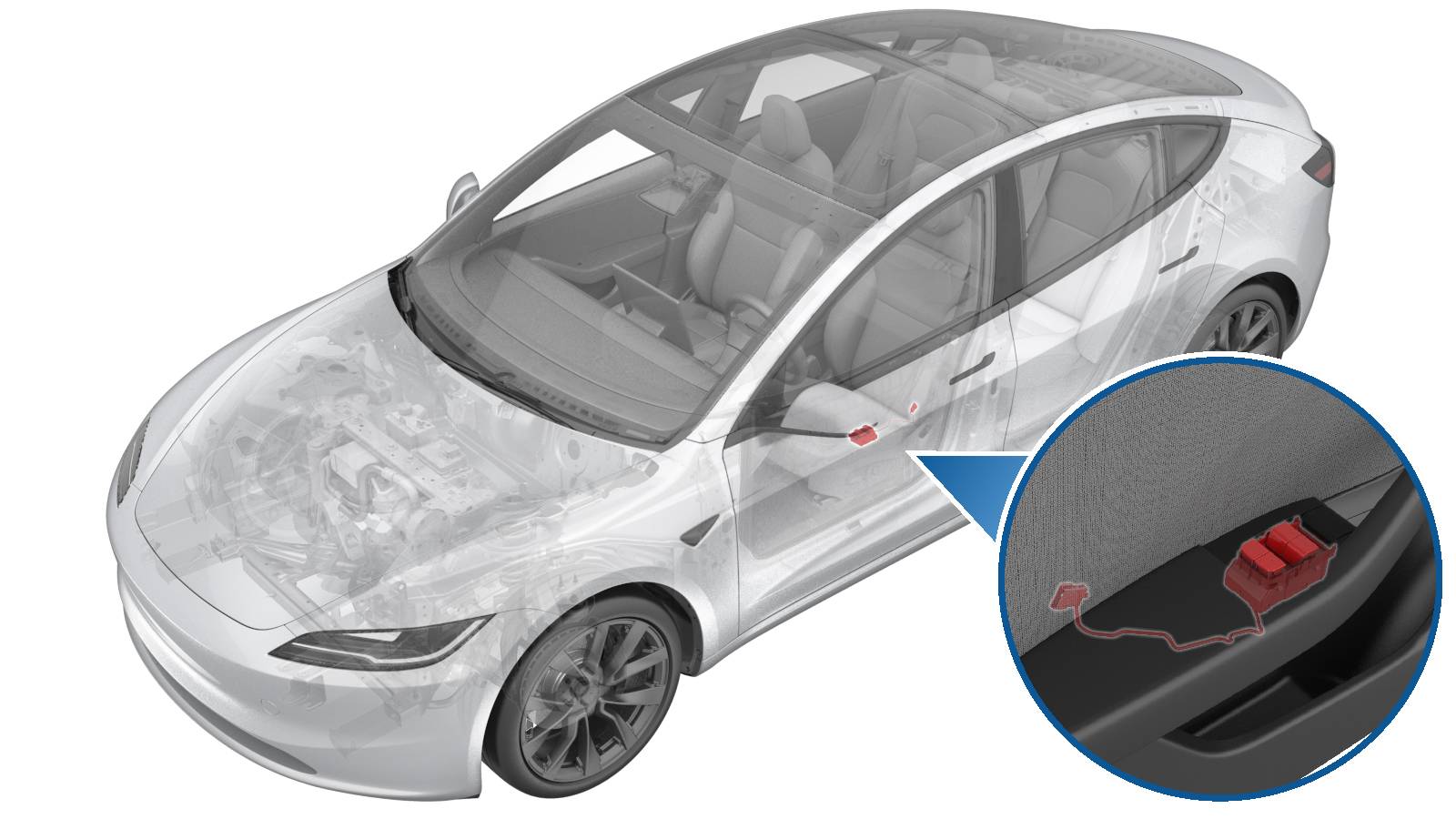

适用范围：特斯拉 2024 年及以后款 Model 3 左前门驾驶位车窗开关。当前原厂程序包含开关线束的拆卸和复装步骤；仅把开关从门饰板上取下而不复核线束路径，可能导致卡接或连接器受力。
前置拆卸与工具
先按各自原厂程序拆下左前车门饰板和 NVH 垫。准备塑料饰板工具；释放开关卡子时原厂建议使用 45 度长凿或袖珍螺丝刀。拆卸前分清四类固定点：下部螺栓帽的八个卡子、连接器在螺栓帽上的两个卡子、线束的三个夹子及连接器的四个锁片、开关自身的四个卡子。
拆卸顺序
- 用塑料饰板工具松开左前下部螺栓帽与车门饰板之间的八个卡子，再松开线束连接器与螺栓帽之间的两个卡子。

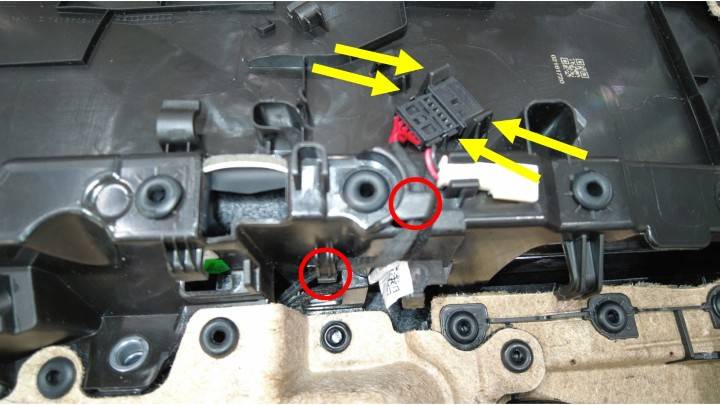

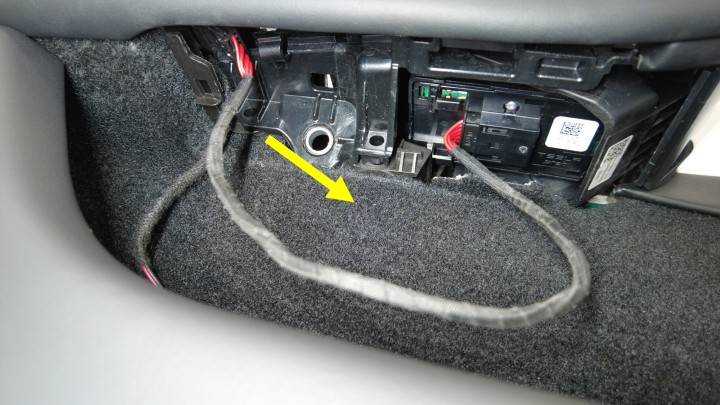

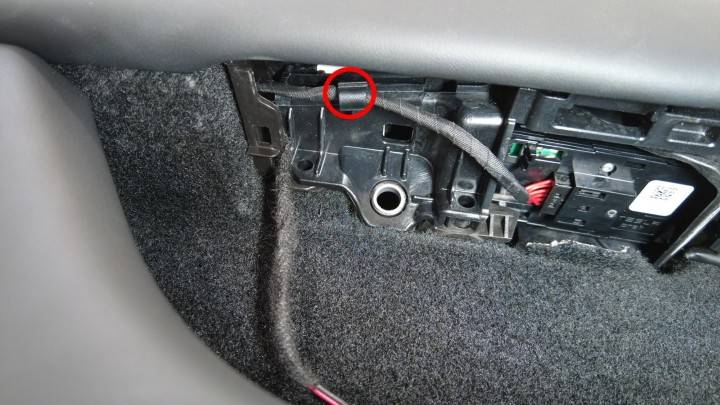

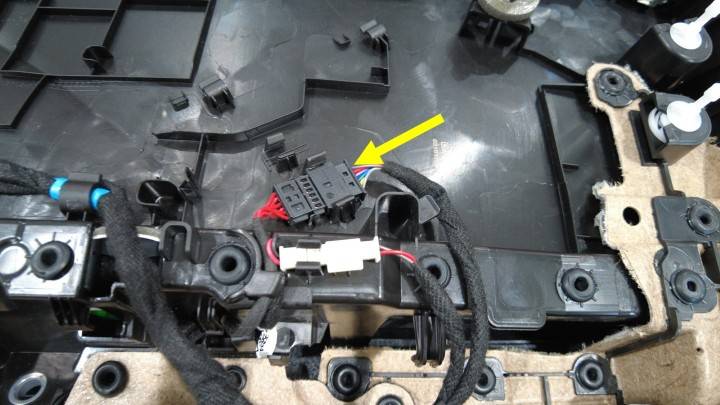

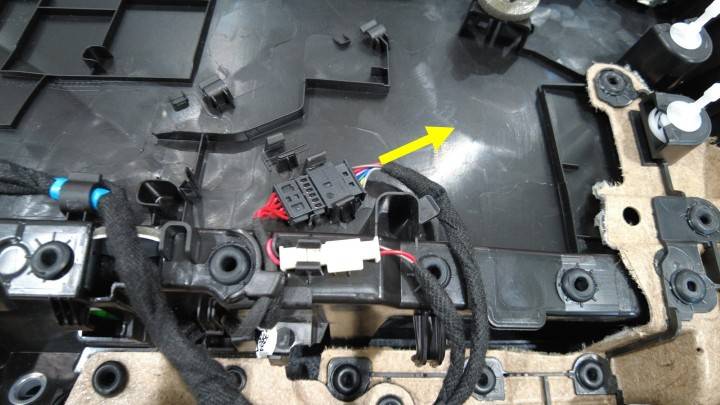

- 断开驾驶位车窗开关连接器。将开关线束从三个线束夹释放，将连接器从四个锁片释放，再把线束和连接器移至一旁。
- 向下按车窗开关总成，同时松开固定在车门饰板上的四个卡子。原厂提示可向上提起手动释放把手取得操作空间，再用拇指向下推动开关。

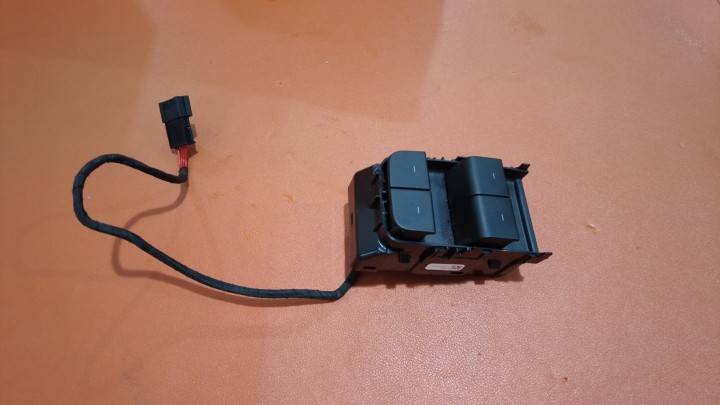

- 将开关从车辆取下。若拆卸时门饰板上的锁片损坏，原厂要求更换车门饰板，不能以胶粘或强压代替。
原厂操作图
安装与验收
- 向上提起手动释放把手取得空间，将新开关放入饰板位置，压入开关本体的四个卡子。
- 把开关线束装回三个线束夹，连接器装回四个锁片，确认线束穿过车门饰板而未被开关或饰板夹住；接回开关连接器。
- 固定连接器与下部螺栓帽的两个卡子，再使下部螺栓帽八个卡子全部卡接。按独立程序装回 NVH 垫和左前门饰板。
完工后检查开关面板平整、手动释放把手无干涉、线束未被门饰板夹住；逐个操作驾驶位车窗开关控制的车窗，核对上升、下降及按键回弹。若功能异常，先检查连接器锁止、线束路径和开关卡接位置。主程序未给出开关专用扭矩，不应套用门饰板其他固定件参数。
资料来源
Tesla 中文维修程序：驾驶位车窗开关；Tesla English Service Manual: Switch - Window - Driver。
