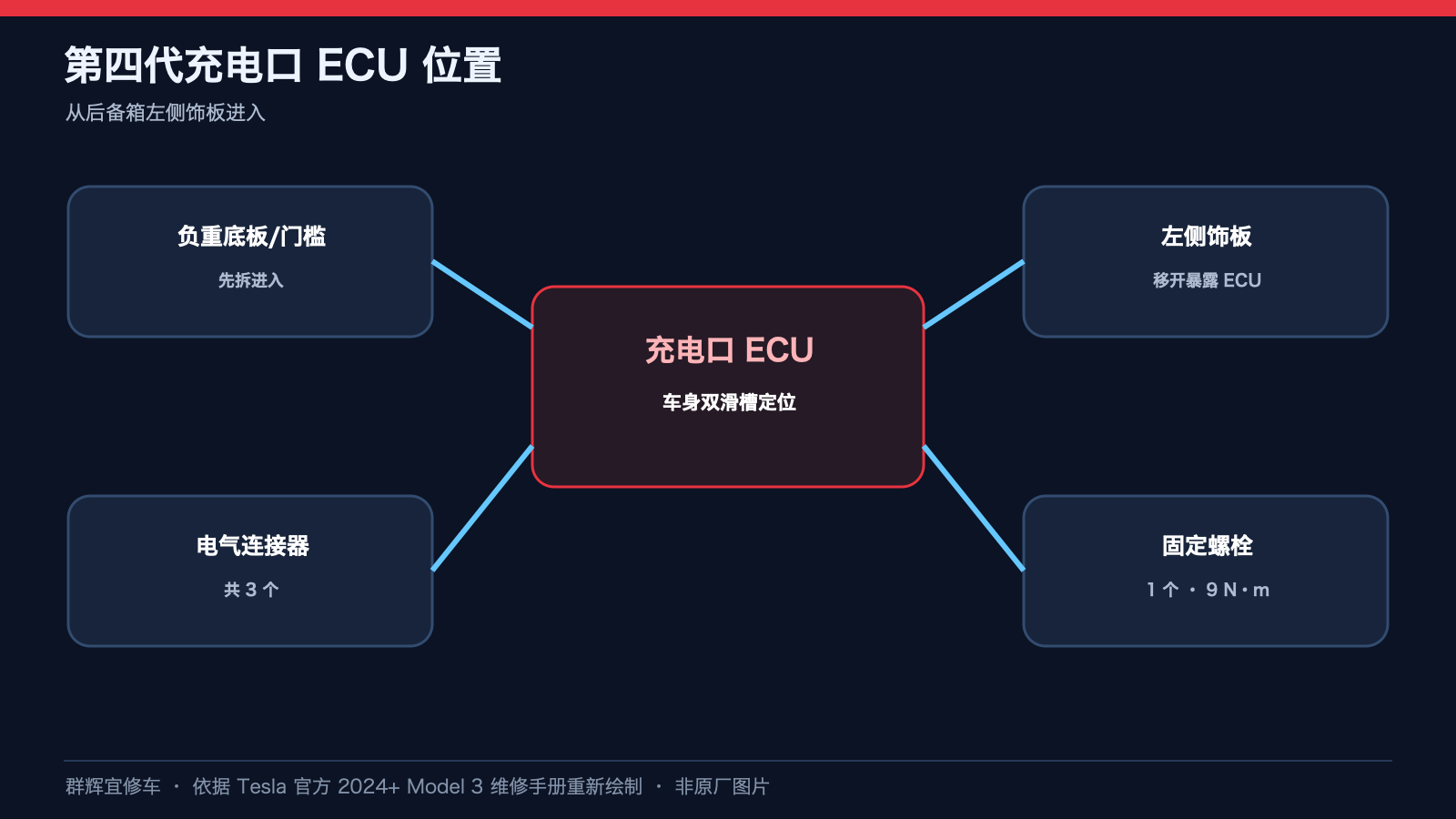

第四代充电口 ECU 位于后备箱左侧饰板后。更换的关键不只是 9 N·m:还要区分作业灯插头与 ECU 的三个插头、让控制器正确退出和进入两个车身凹槽,并完成固件重装。本文对应原厂 2024+ Model 3 第四代 ECU 程序,不套用于其他代际。
一、先打开后备箱,再按程序断开低压
在断电前通过外部开关打开后备箱。拆前备箱后部挡板,然后执行原厂“低压电源—锂离子”的断开程序。低压断电不等于所有高压部件已经安全断电;本步骤不要求拆图中橙色高压线束,也不能凭这篇文章扩展到高压作业。

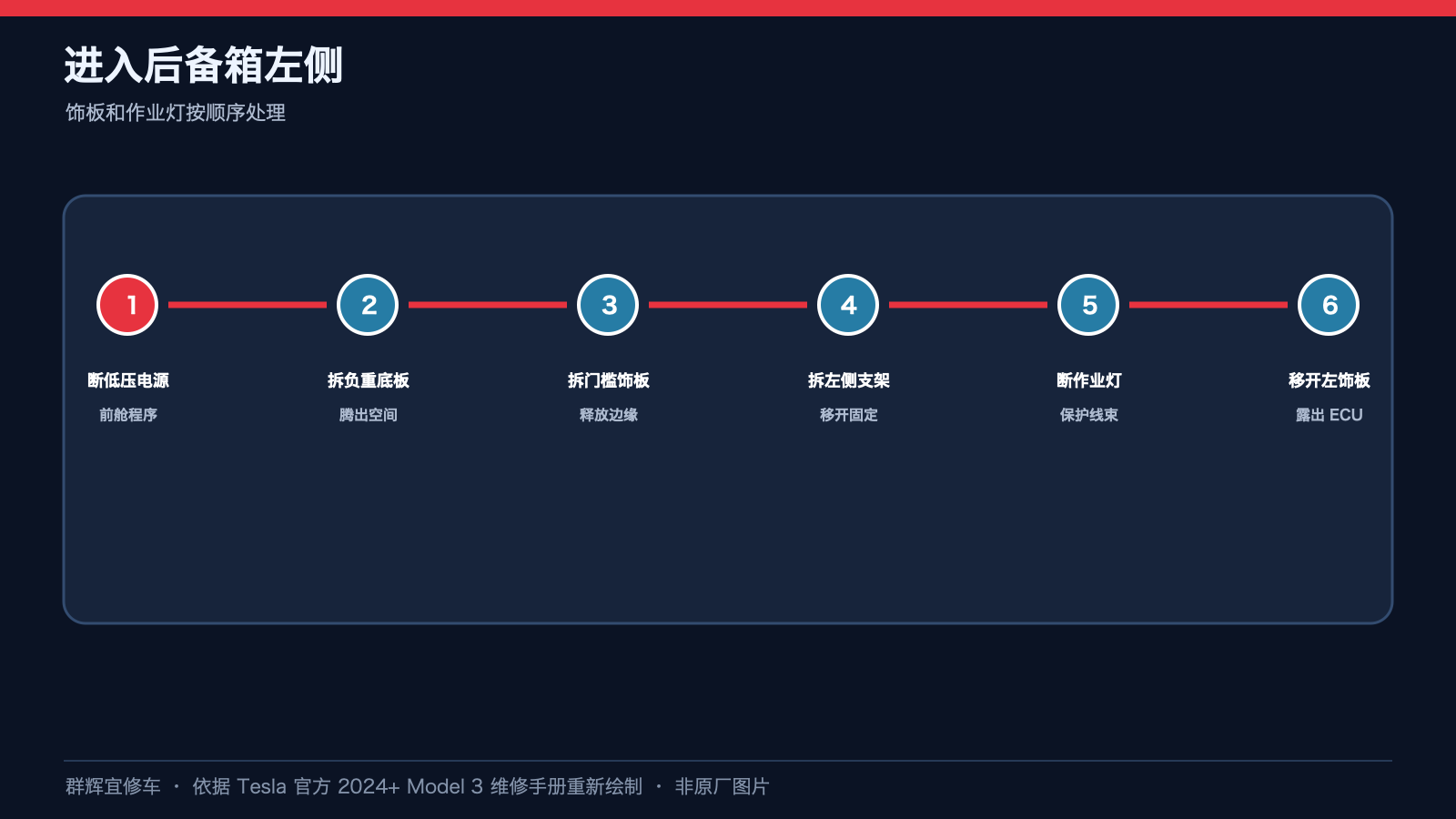

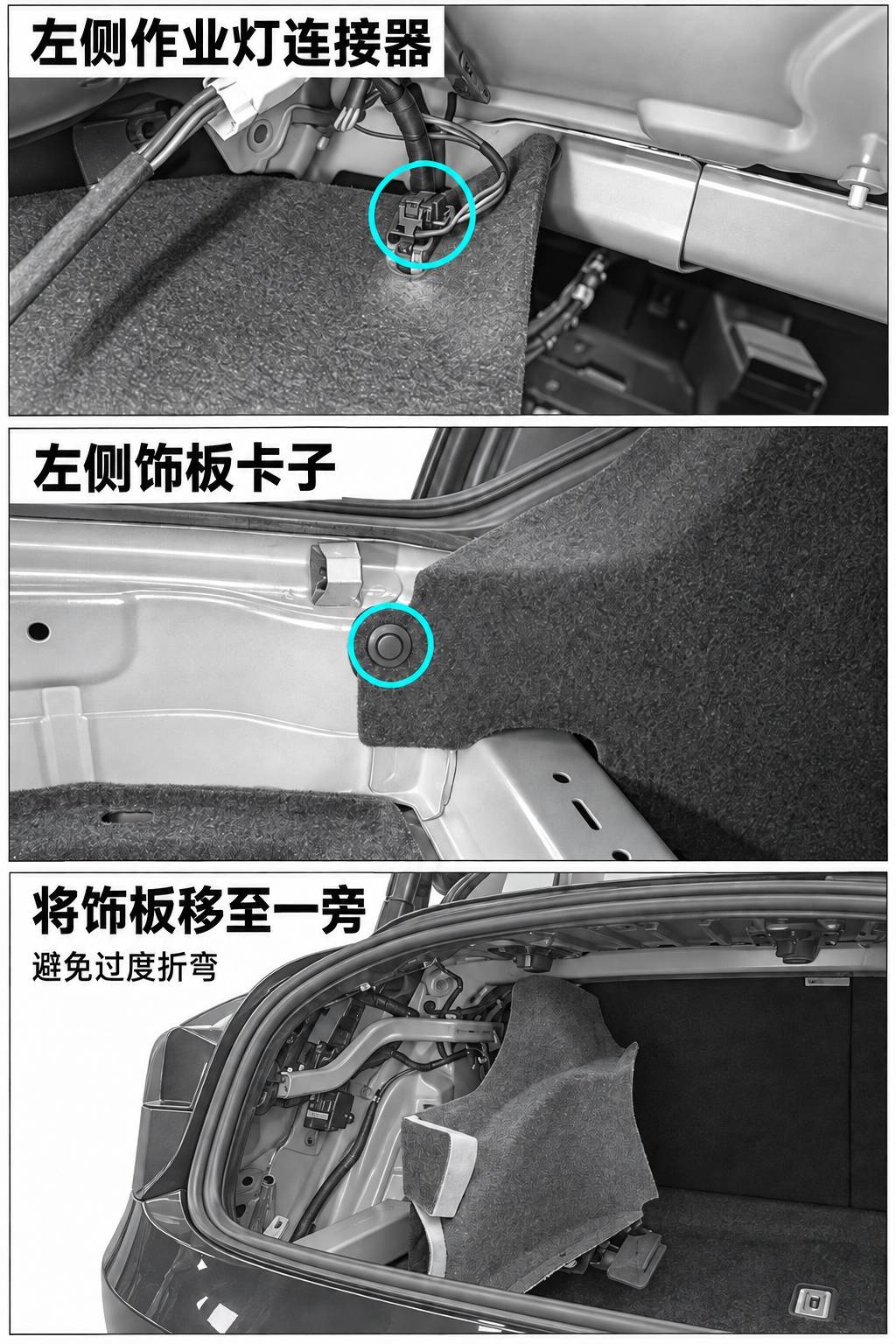

依次按关联程序拆后备箱负重底板、后备箱饰板、门槛饰板和左侧负重底板支架。断开左侧作业灯连接器,再解除左侧饰板卡子,把饰板移到一旁,避免过度折弯形成褶皱。下图中的作业灯插头并非 ECU 三个插头之一。

二、三个插头与一颗固定螺栓

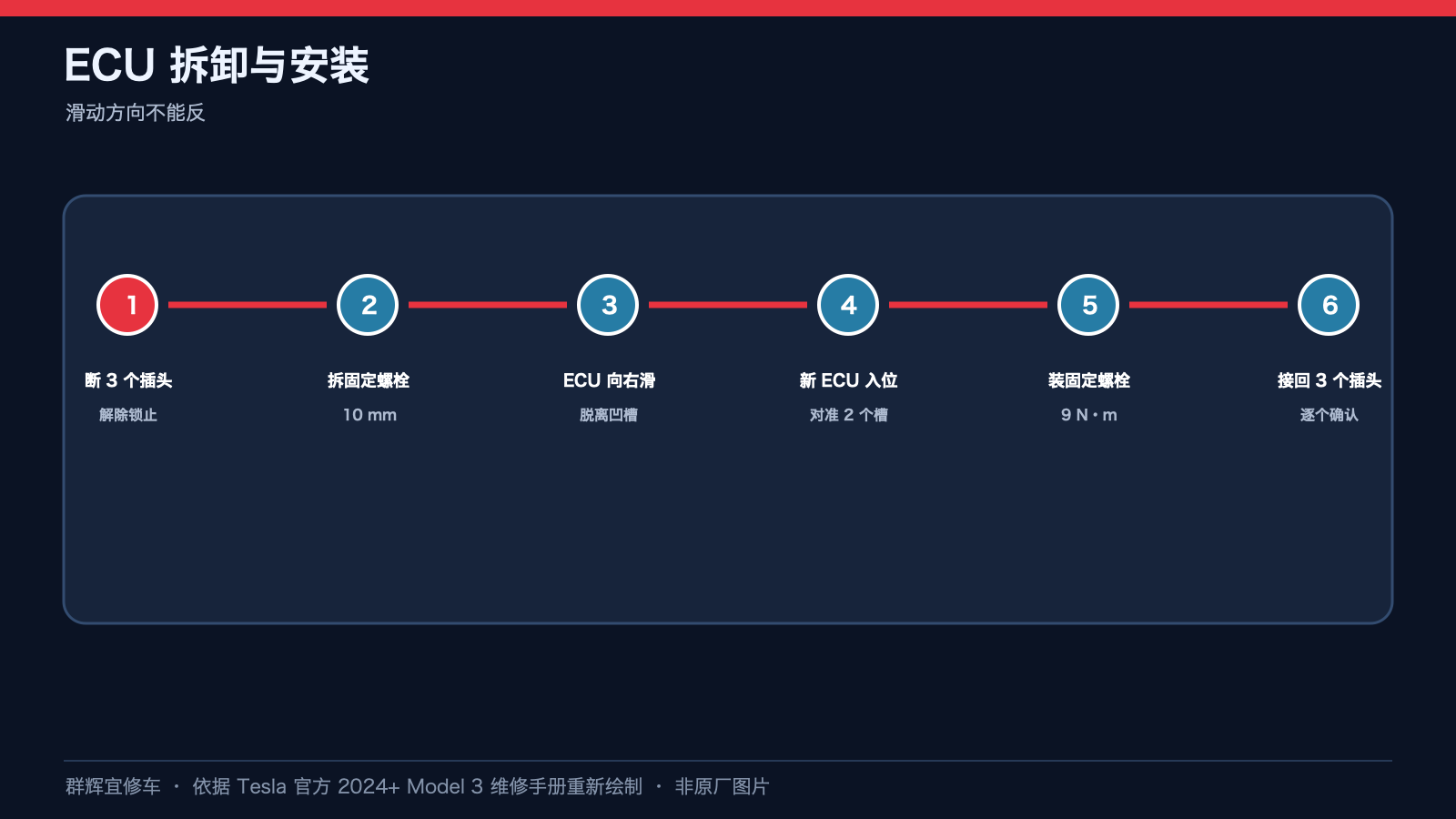

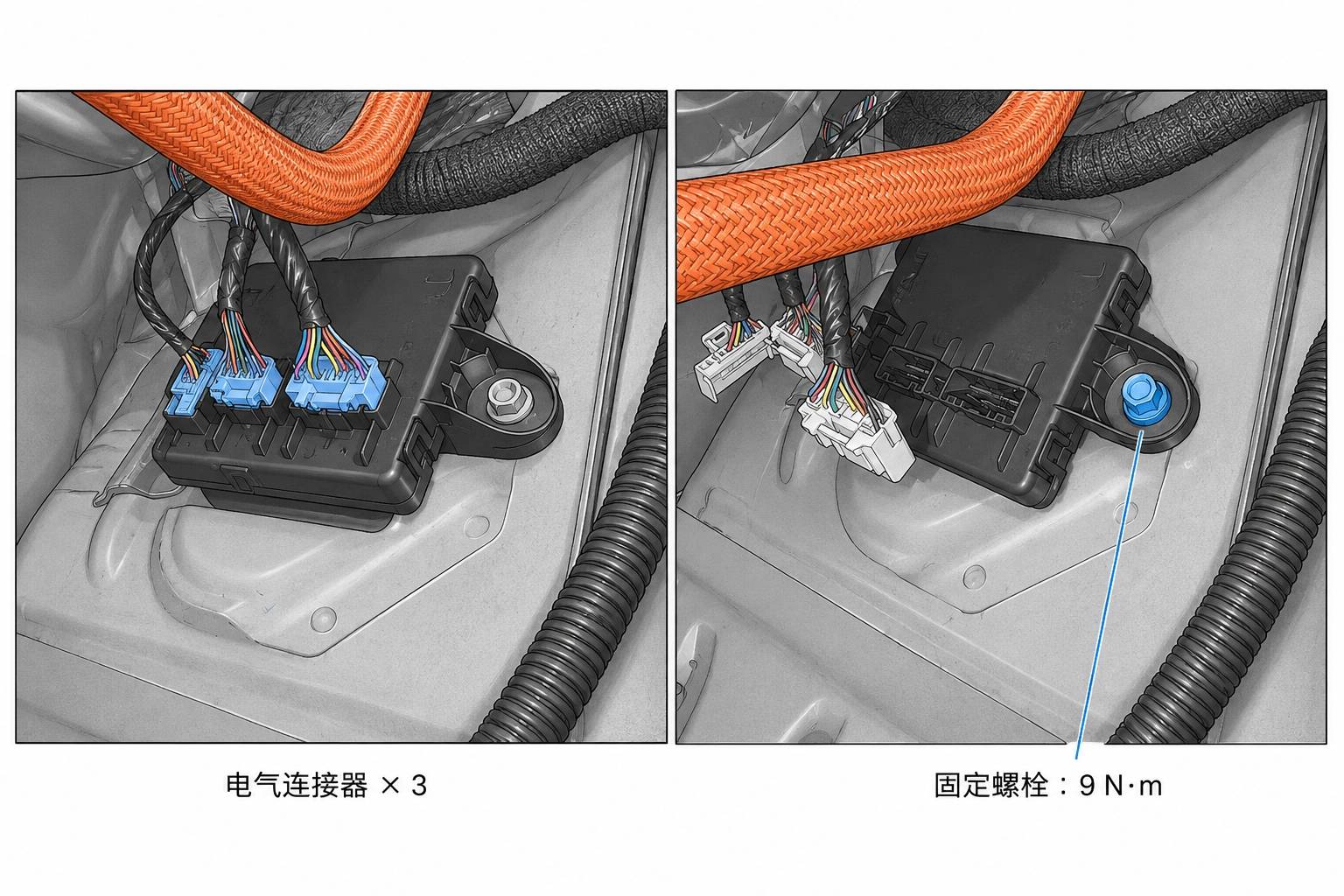

断开 ECU 上的三个电气连接器。用 10 mm 深套筒和合适的棘轮拆下车身固定螺栓。原厂推荐回旋头棘轮/扭矩扳手或棘轮/扭矩扳手。下图只说明插头及螺栓位置,不是针脚定义图,不能据此判断各端子功能。

三、滑槽定位不能靠螺栓硬拉

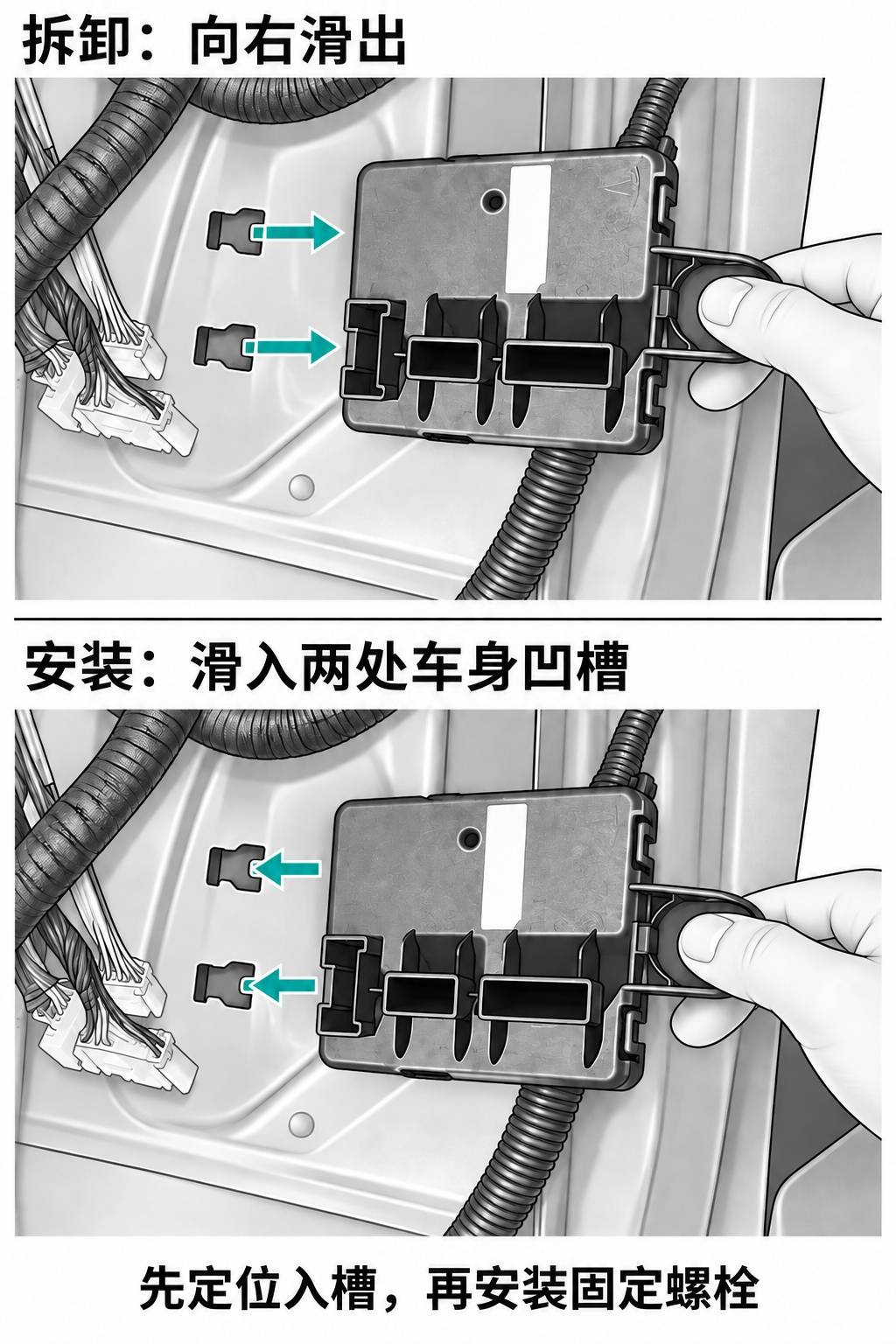

螺栓拆下后,按原厂图示向右滑动 ECU,再从车身取下。下图沿用原厂观察视角:上图箭头向右表示拆卸滑动;下图箭头指向两个车身凹槽,表示复装接合。不要把画面中的方向换算成其他观察角度下的车辆左右,也不要推定未显示的背面卡钩细节。

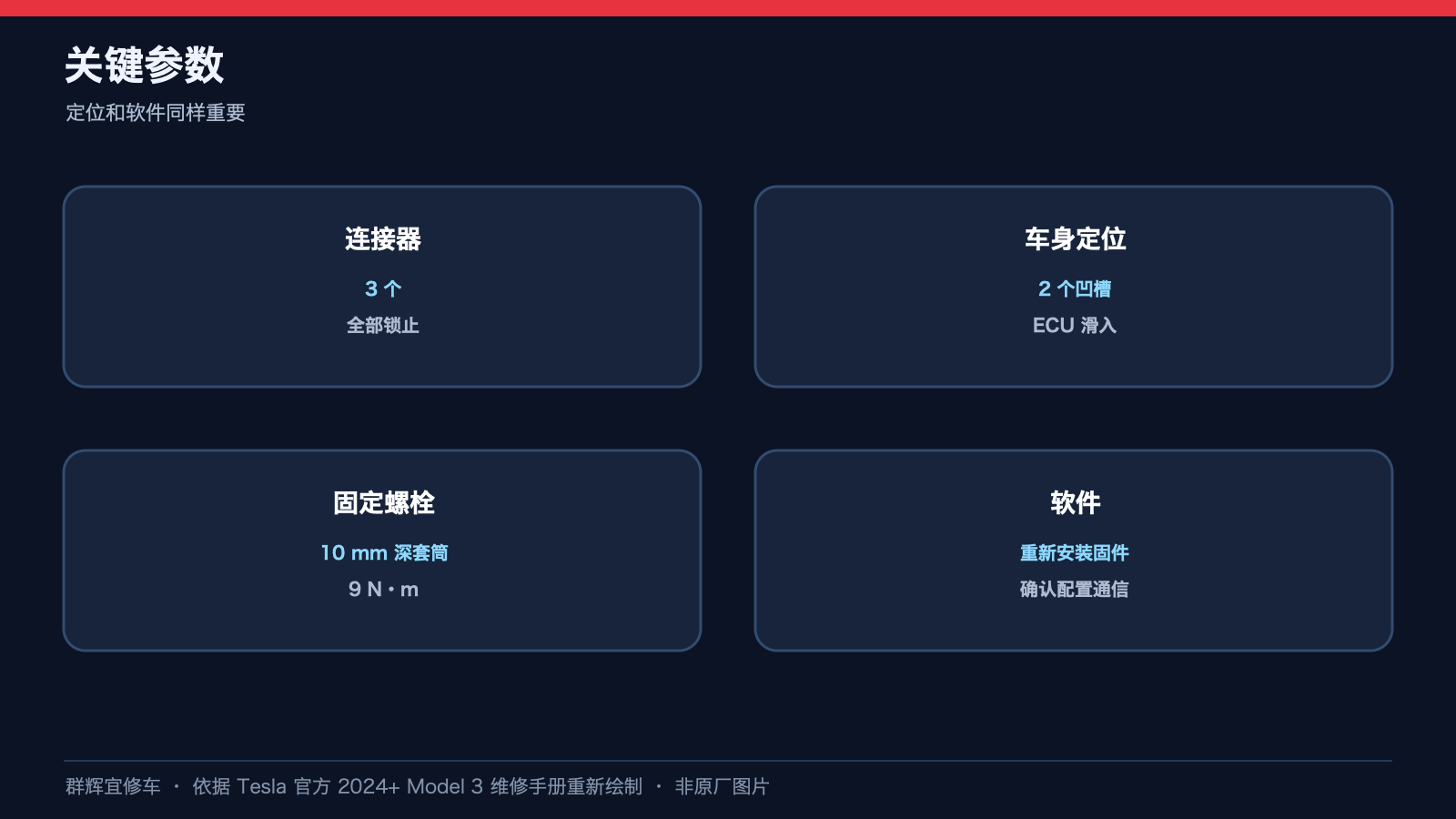

安装时,先使 ECU 与两个车身凹槽正确接合、安放到位,再装固定螺栓并紧固至 9 N·m,然后接回三个插头。原厂允许该螺栓重复使用;页面记录 2024 年 5 月 1 日更新过此处扭矩,不能继续套用旧资料数值。
四、恢复电源、固件与内饰
- 先把后备箱左侧饰板移回原位。
- 按锂离子低压电源关联程序恢复供电,装回前备箱后部挡板。

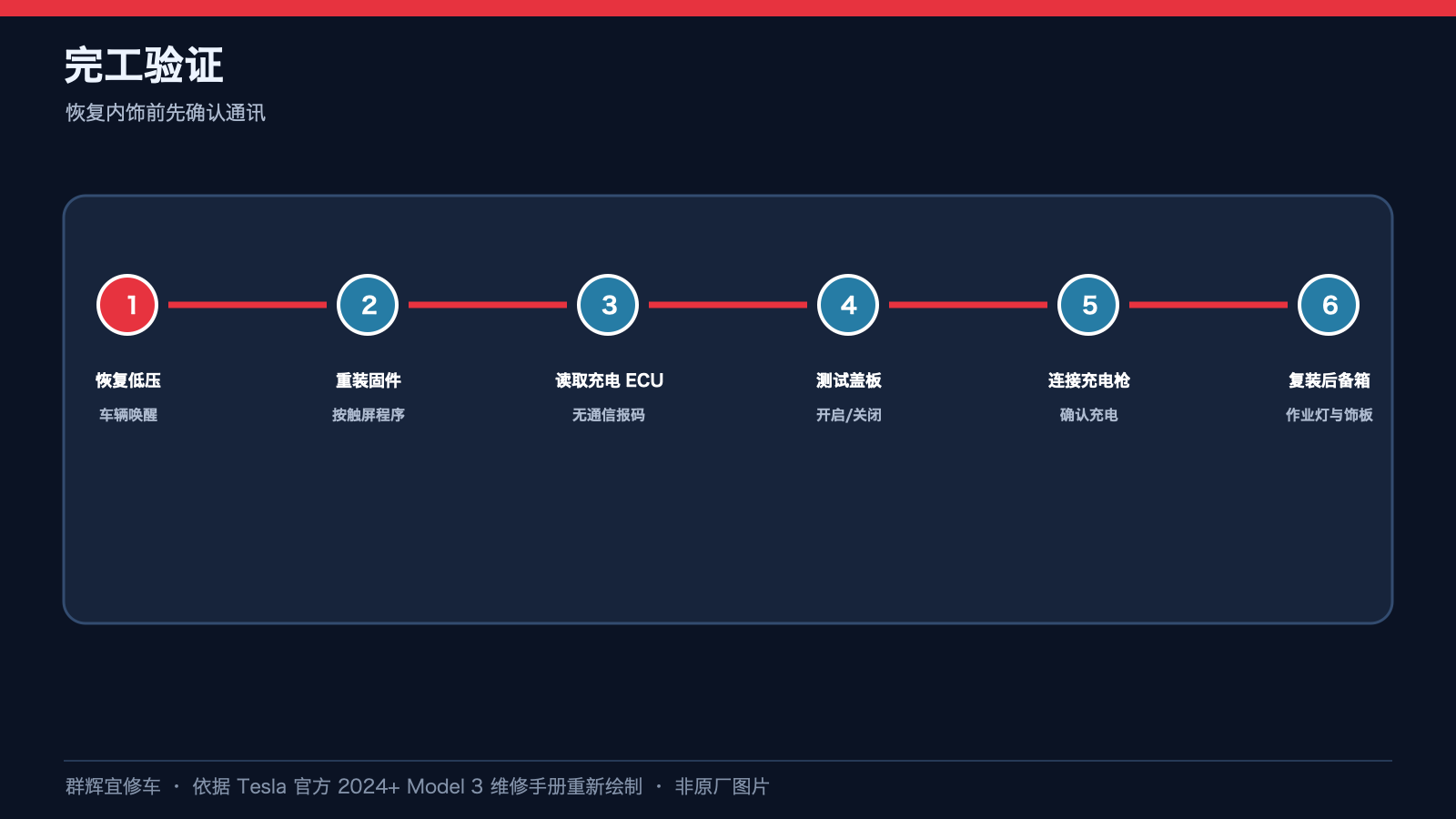

- 按原厂“软件重新安装—触摸屏”程序重新安装车辆固件,不以简单重启屏幕代替。
- 接回后备箱左侧作业灯插头,再用卡子固定左侧饰板。
- 依次恢复后备箱饰板、门槛饰板、左侧负重底板支架和负重底板。各关联部件的固定要求以相应原厂程序为准。
资料来源与适用说明
依据 Tesla 官方:第四代充电口电子控制单元拆卸和更换(页面标注 2026-08-09)整理。低压隔离与恢复、前后备箱饰板拆装和固件重装须完整执行其关联程序。本文未给出未核实的针脚编号、充电测试阈值或其他代际 ECU 的适用结论。
配图为参考原厂图片重绘的教学示意,非原厂图片;用于理解可见部件位置与滑动关系,不代替实车识别、端子图或施工文件。作业前核对 VIN、生产日期、市场及配置,遵守当前原厂版本、人员资质、防护装备和现场风险评估要求。
