摘要保留奔驰恒温控制技术指南原第289至438页，整理W203 C级、W209 CLK、W204 C级、X204 GLK及C207/A207 E级双门与敞篷车型的空调和辅助加热器资料。

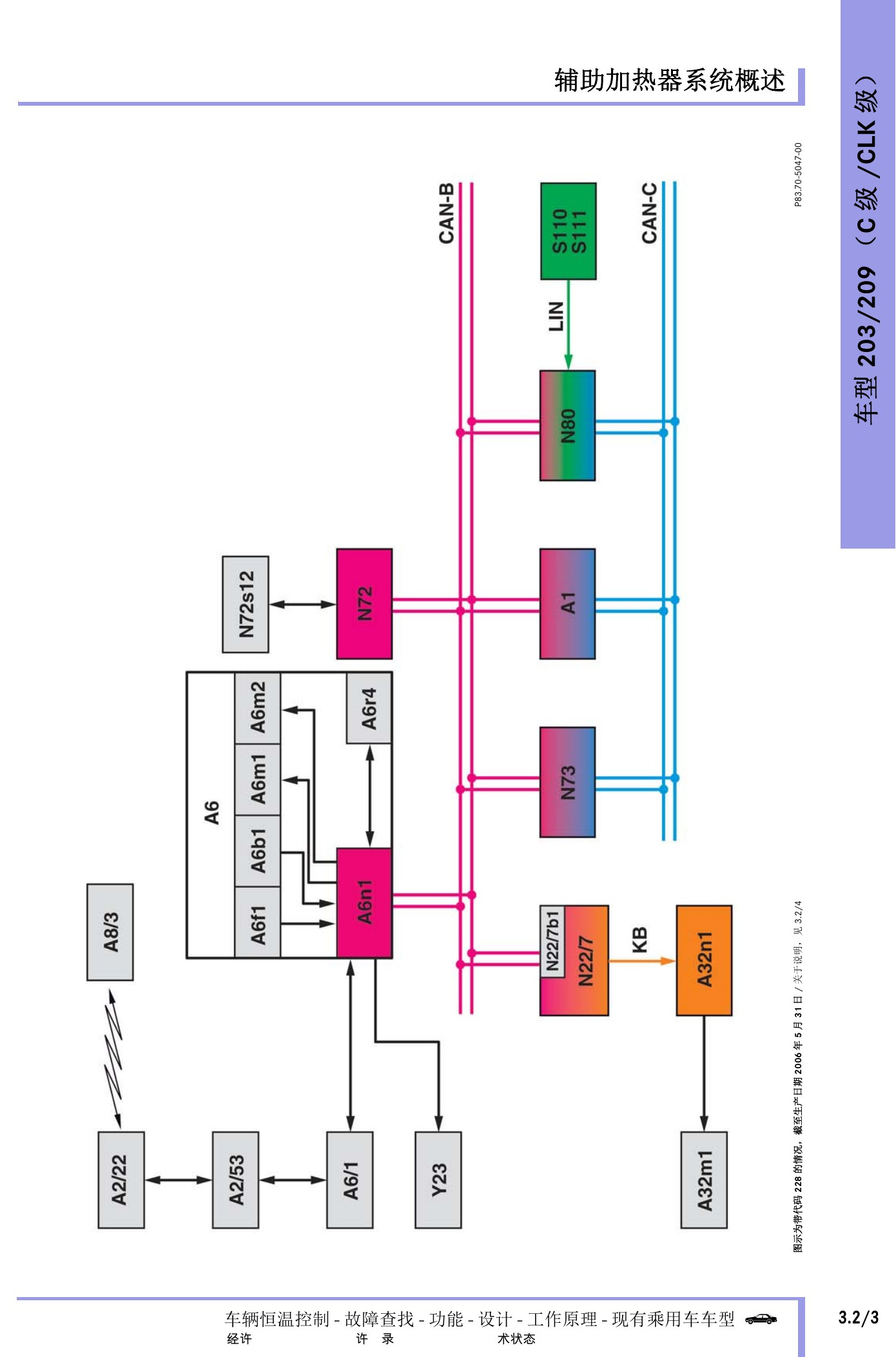

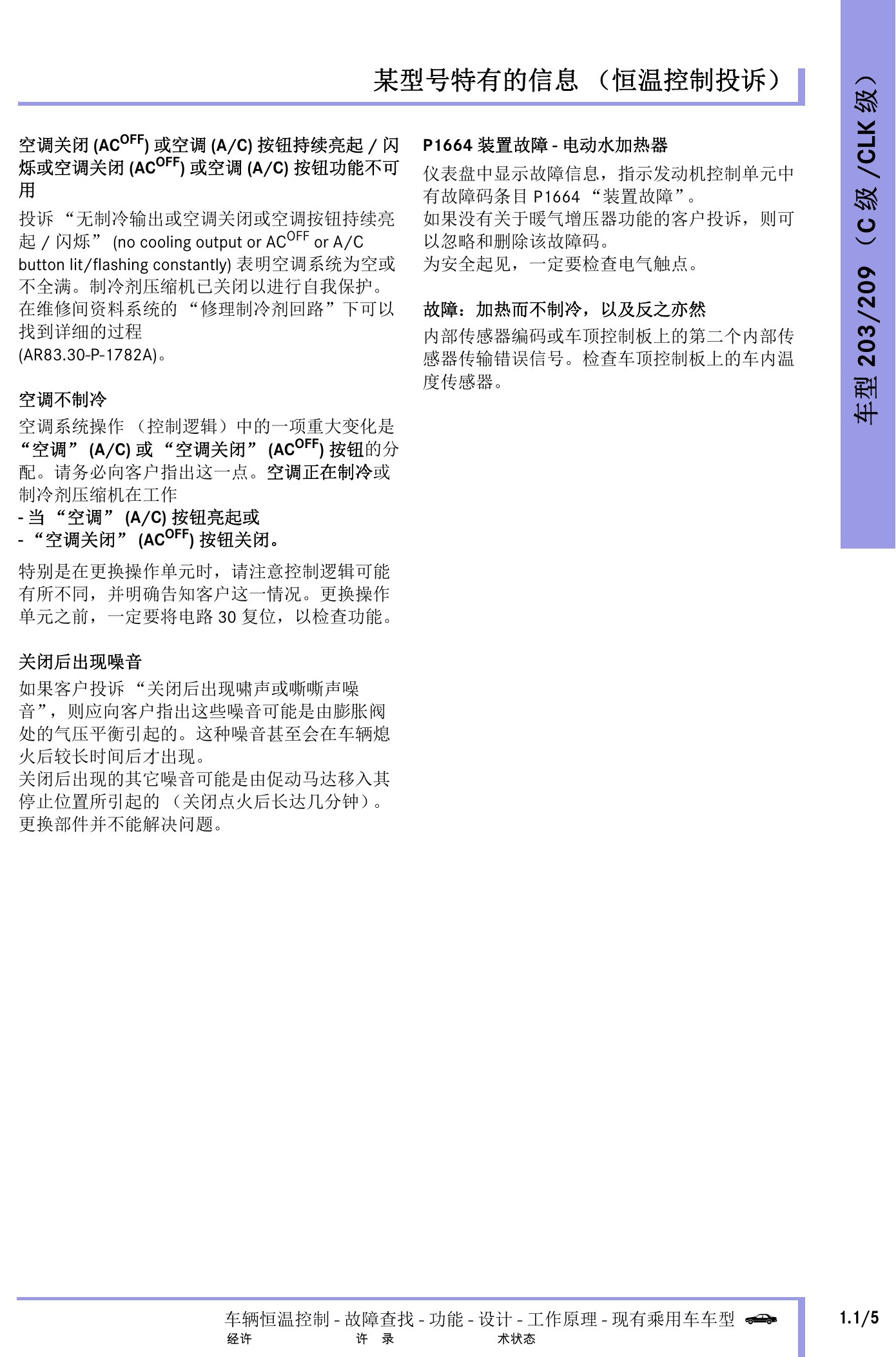

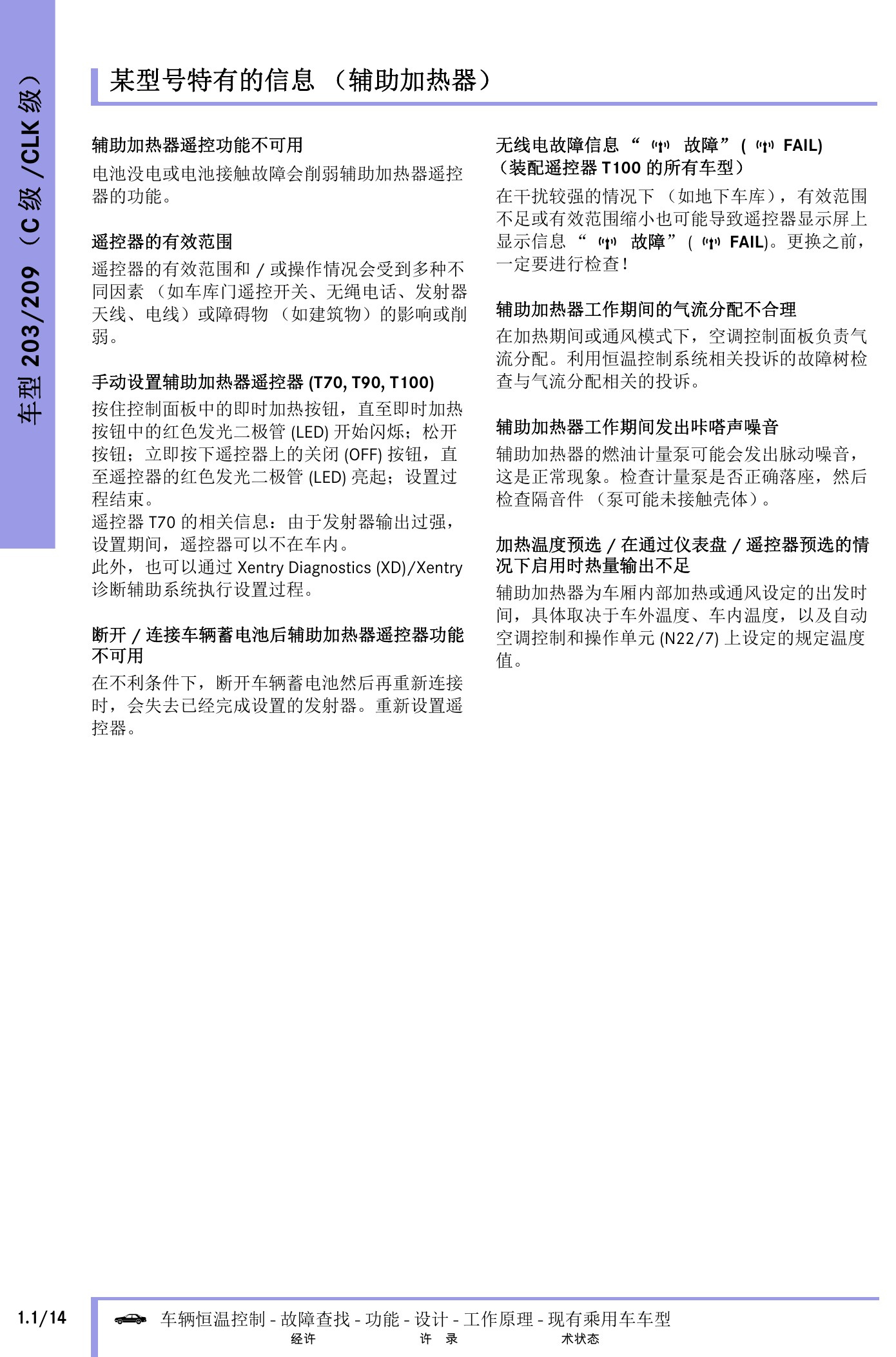

一、W203 C级与W209 CLK级恒温控制资料

保留两款车型的典型投诉、功能差异、修理信息、系统工作原理和部件位置。

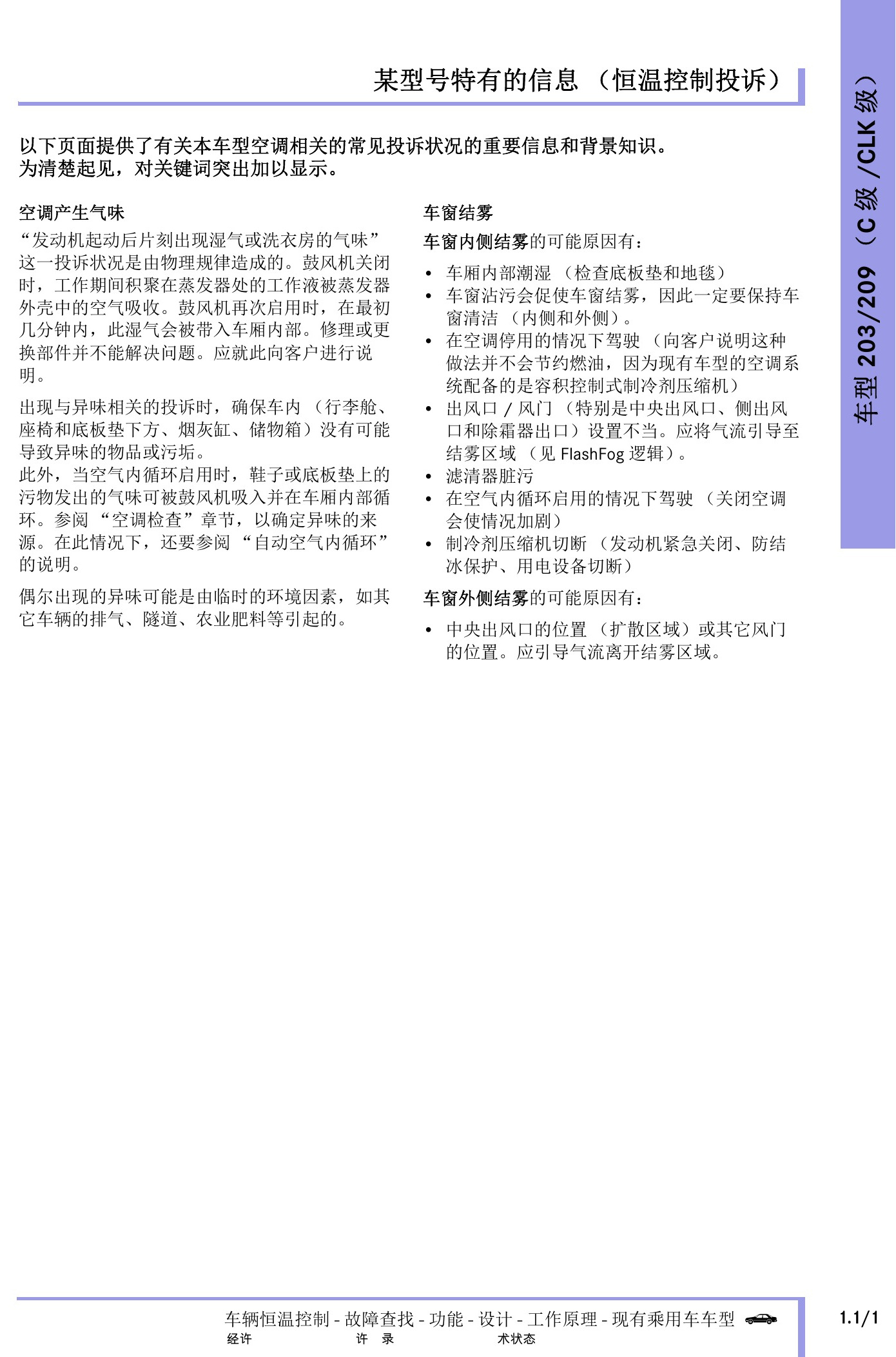

奔驰车辆恒温控制技术指南原第289页。

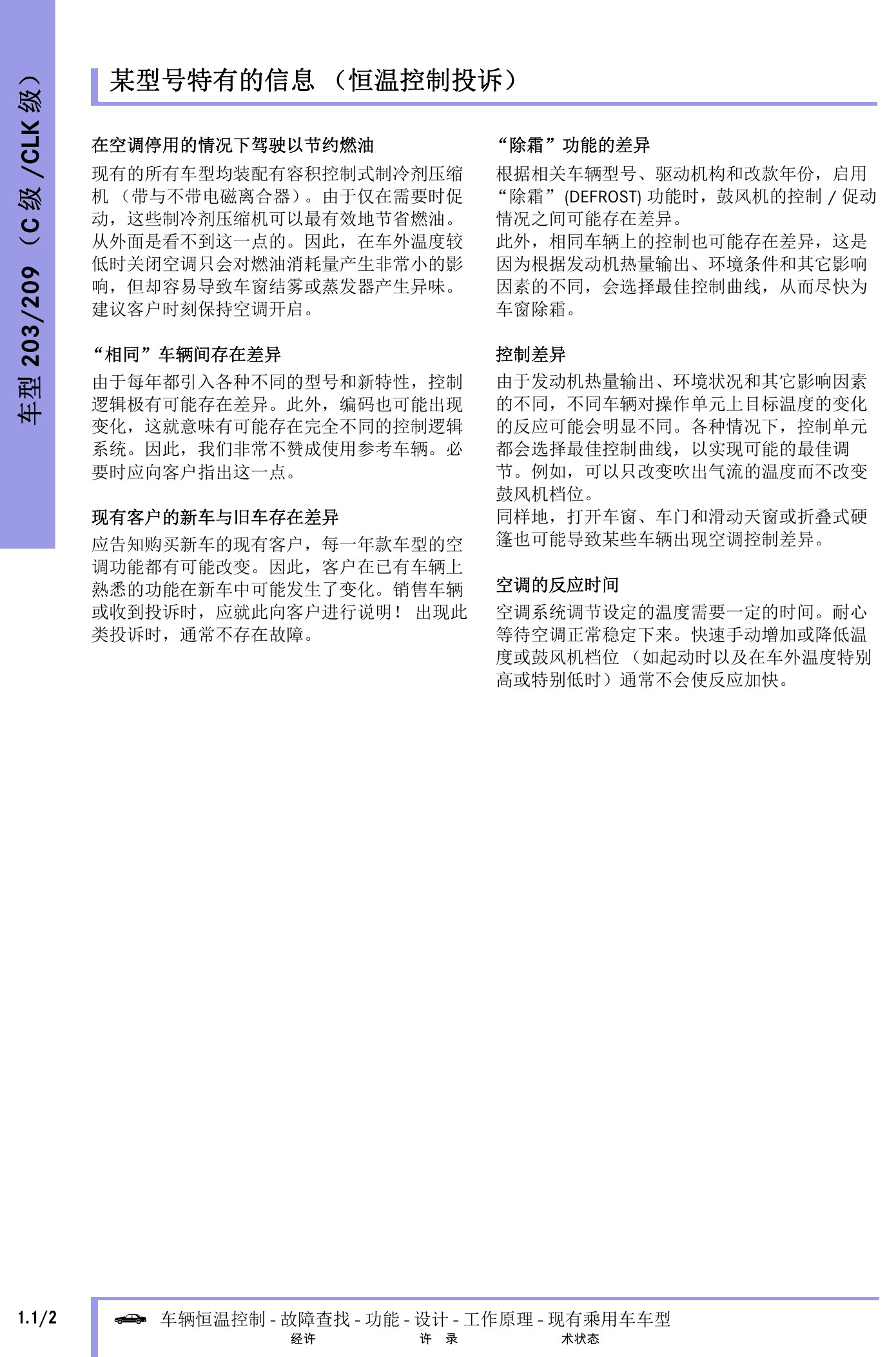

奔驰车辆恒温控制技术指南原第290页。

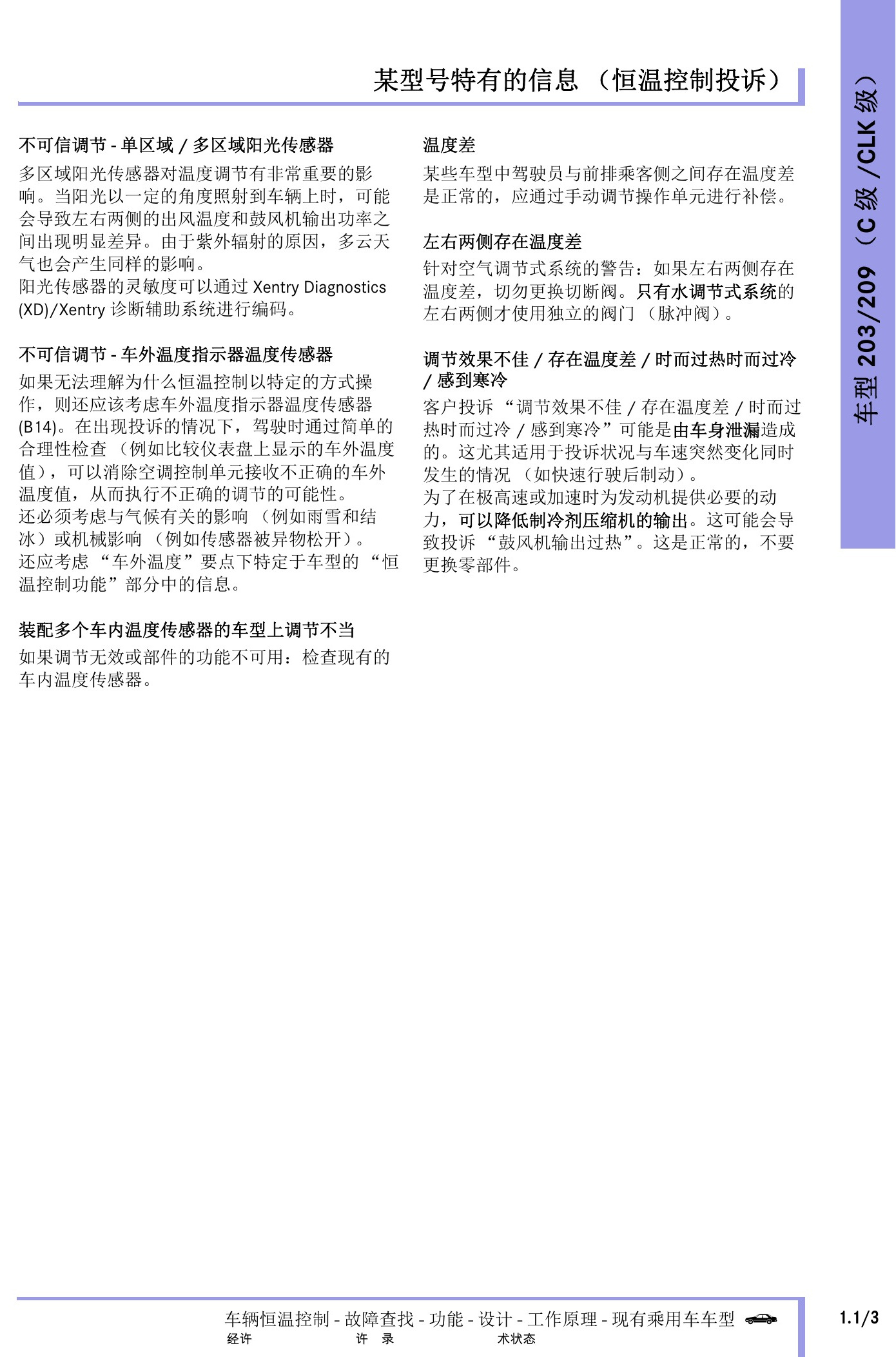

奔驰车辆恒温控制技术指南原第291页。

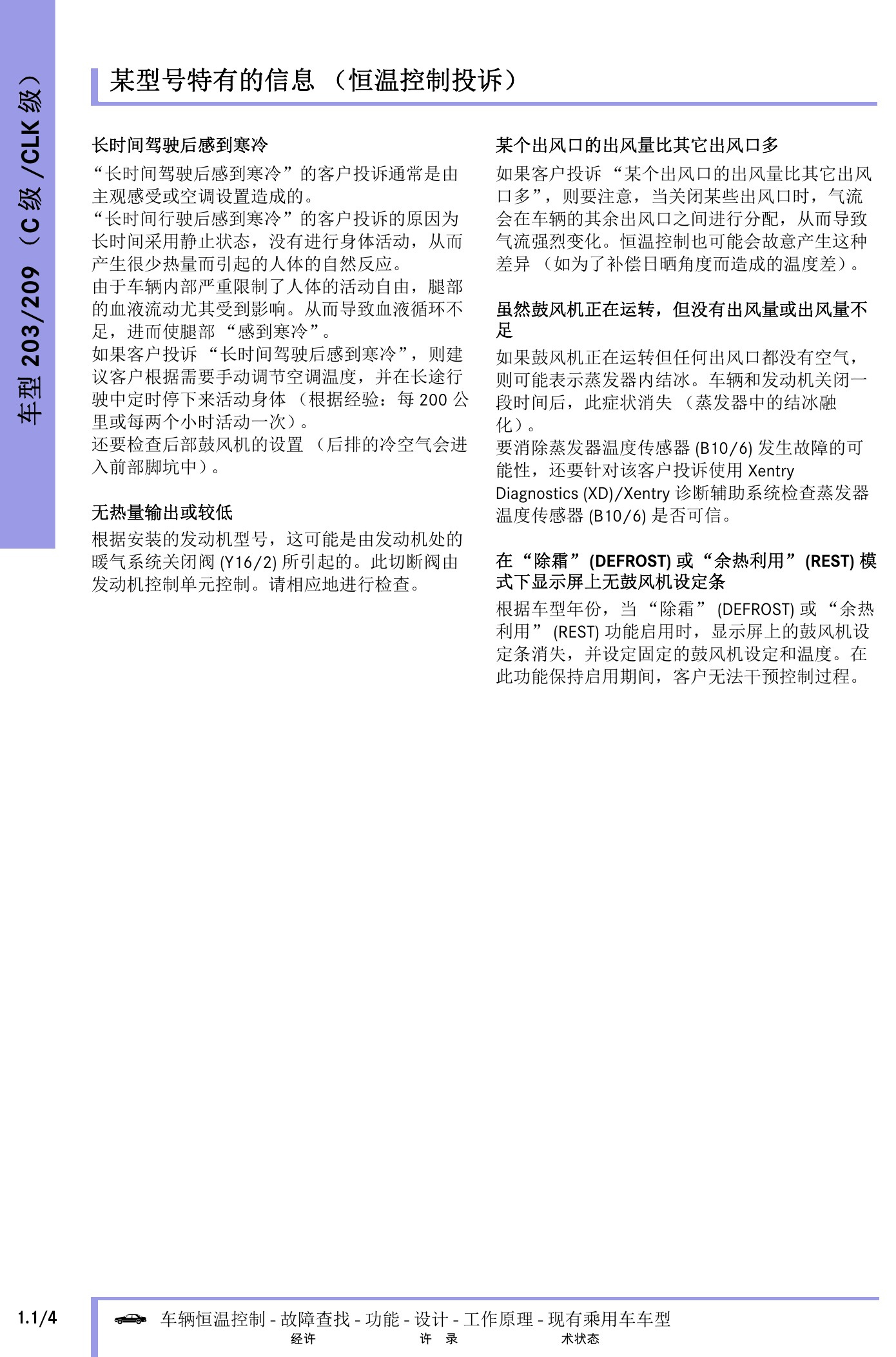

奔驰车辆恒温控制技术指南原第292页。
奔驰车辆恒温控制技术指南原第293页。

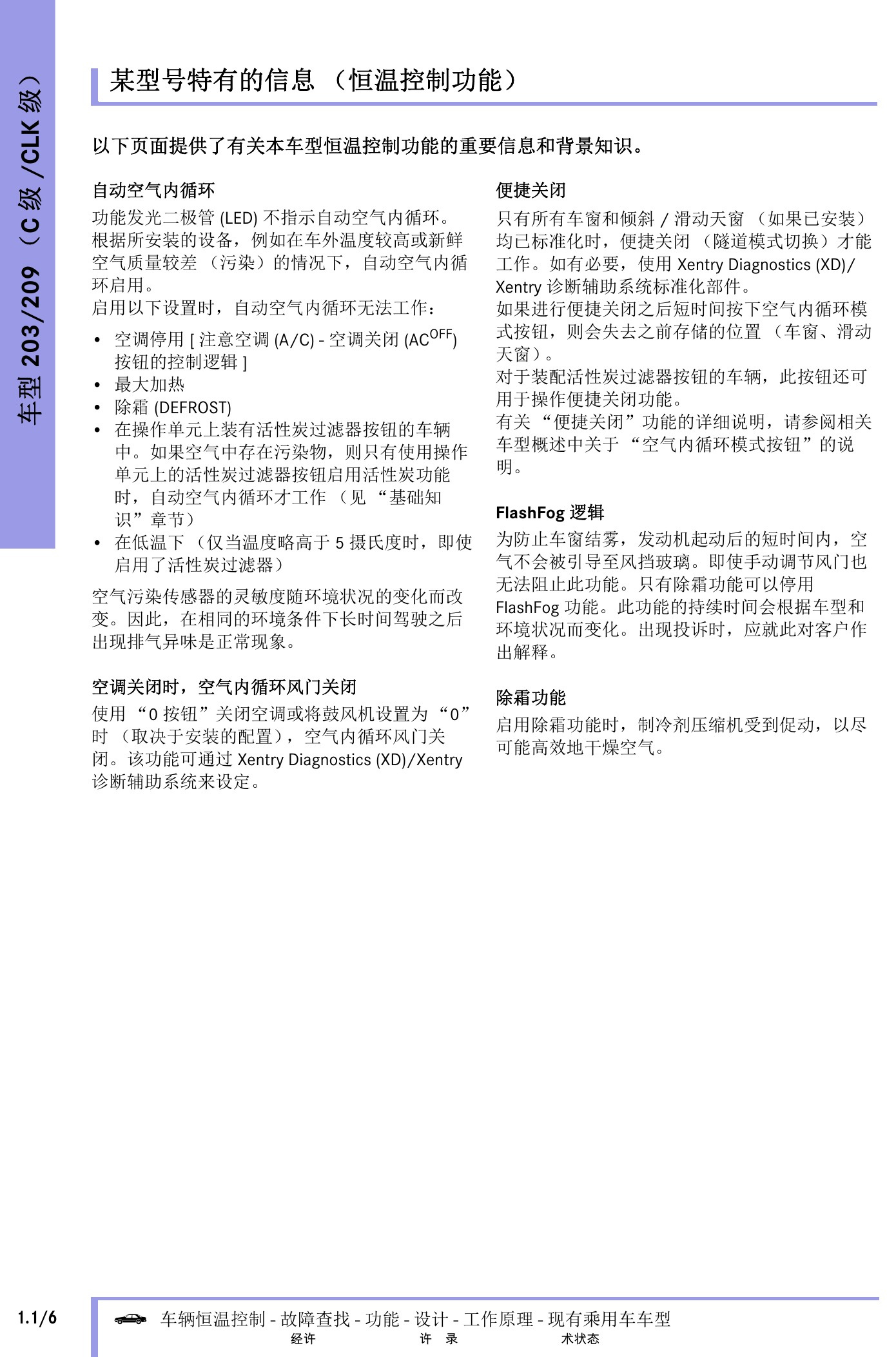

奔驰车辆恒温控制技术指南原第294页。

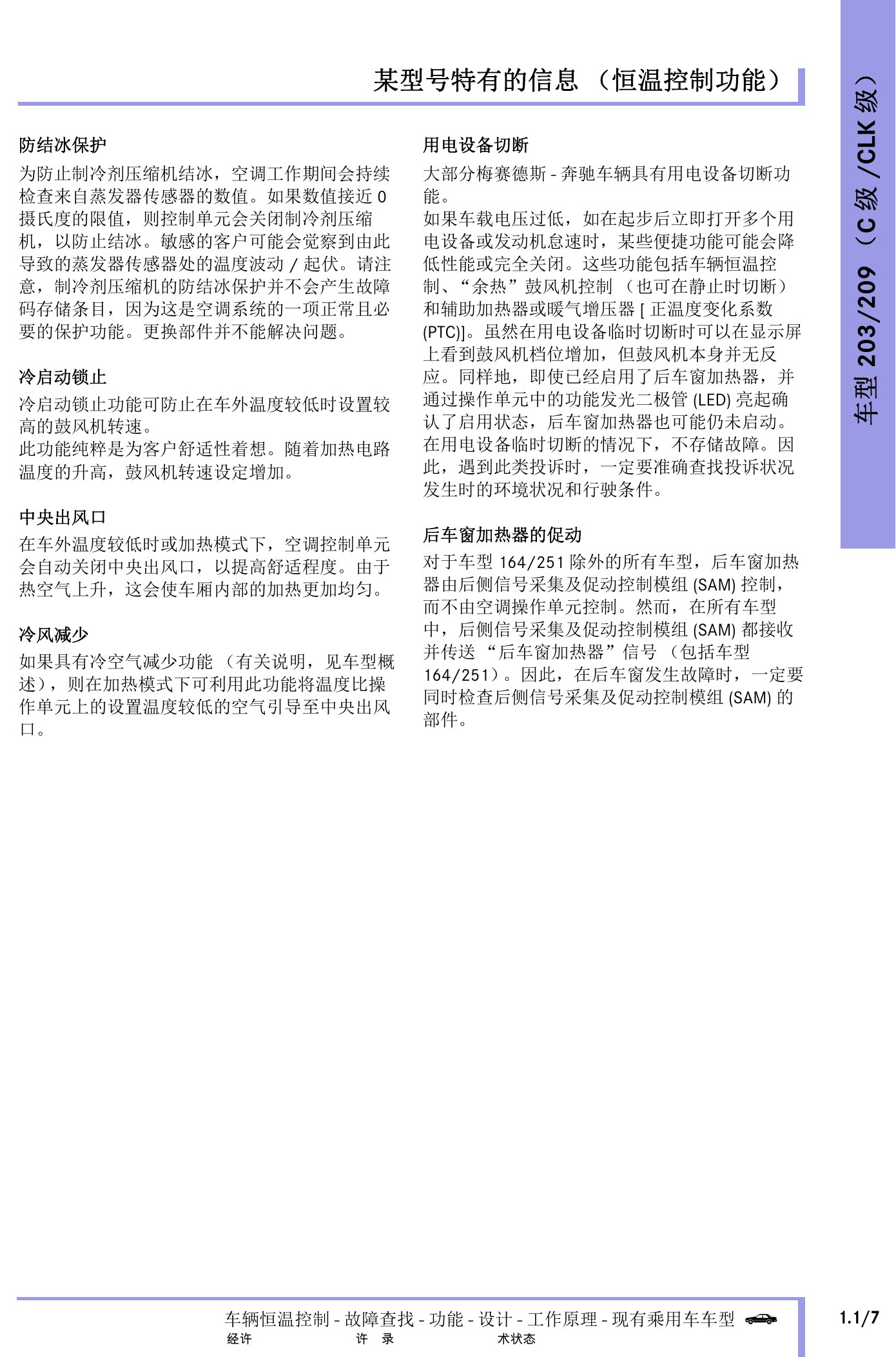

奔驰车辆恒温控制技术指南原第295页。

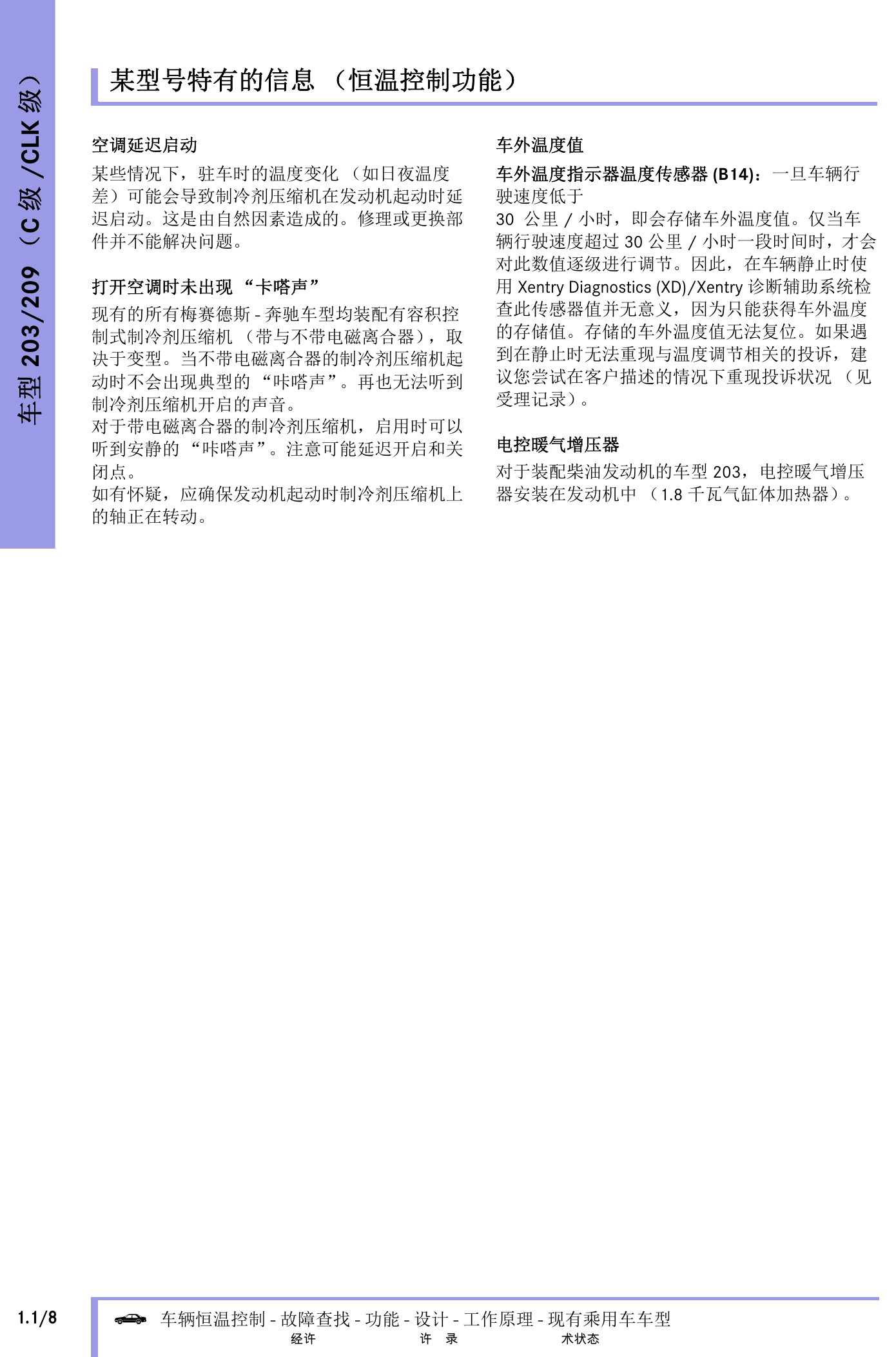

奔驰车辆恒温控制技术指南原第296页。

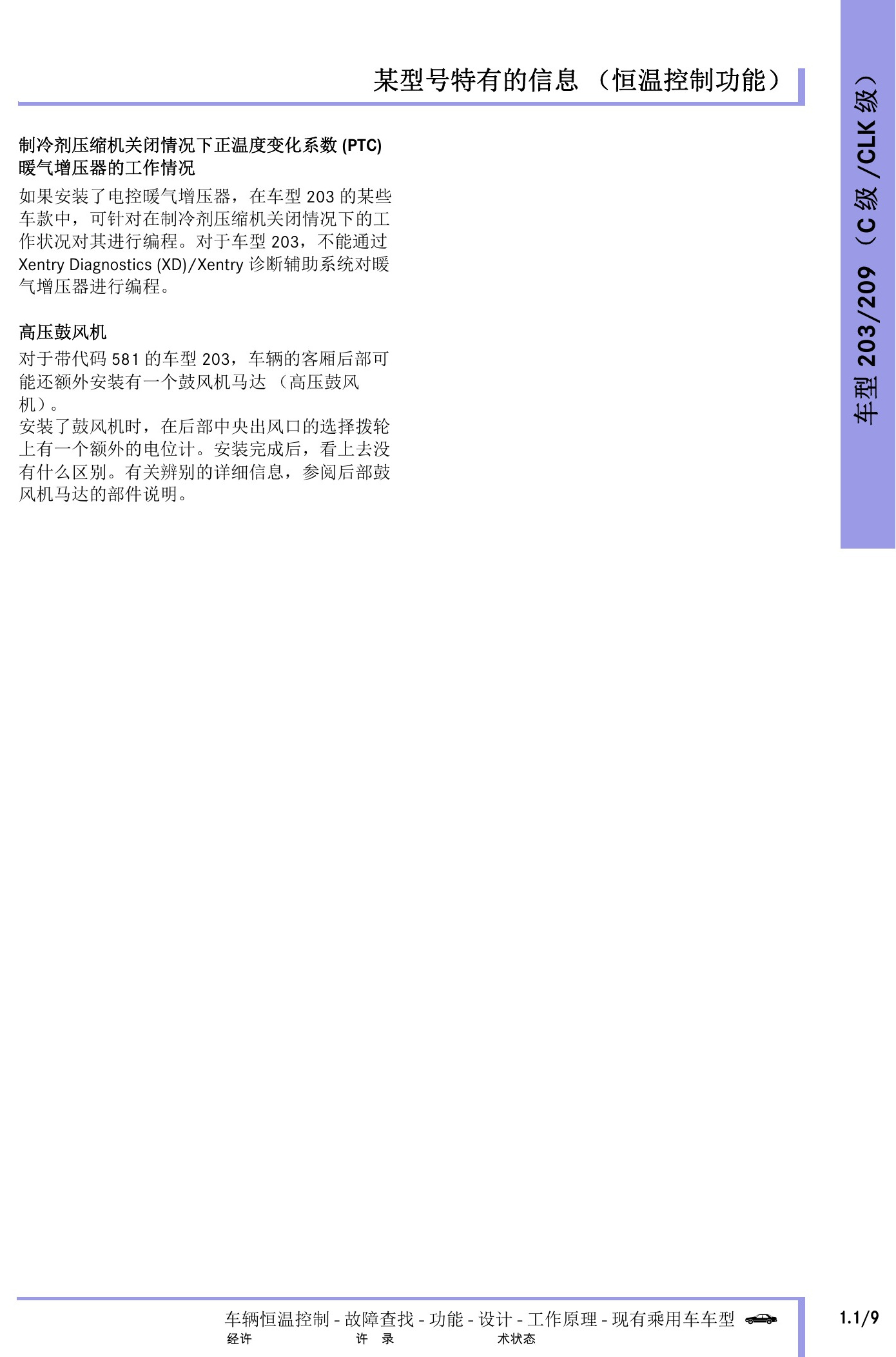

奔驰车辆恒温控制技术指南原第297页。

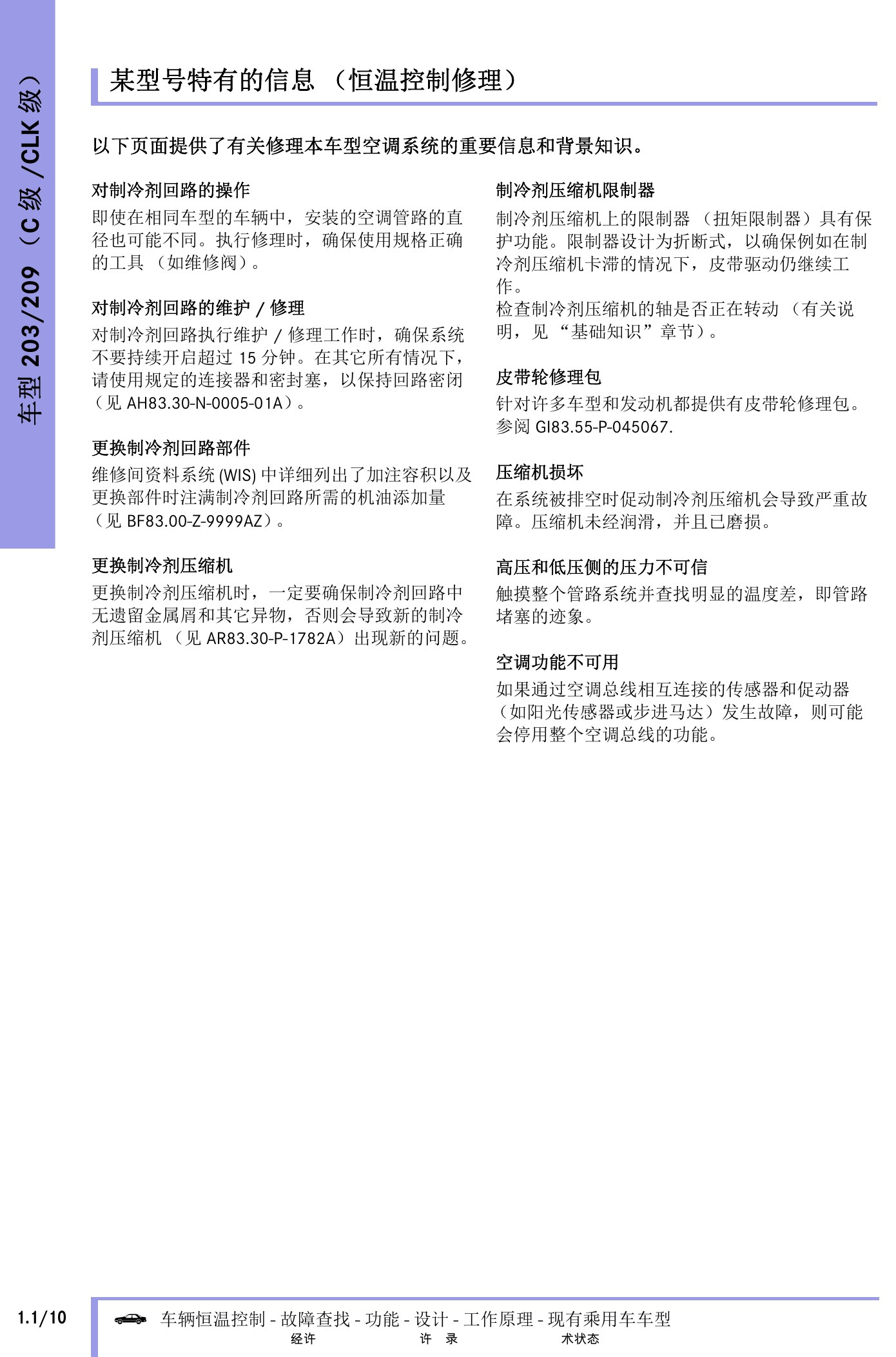

奔驰车辆恒温控制技术指南原第298页。

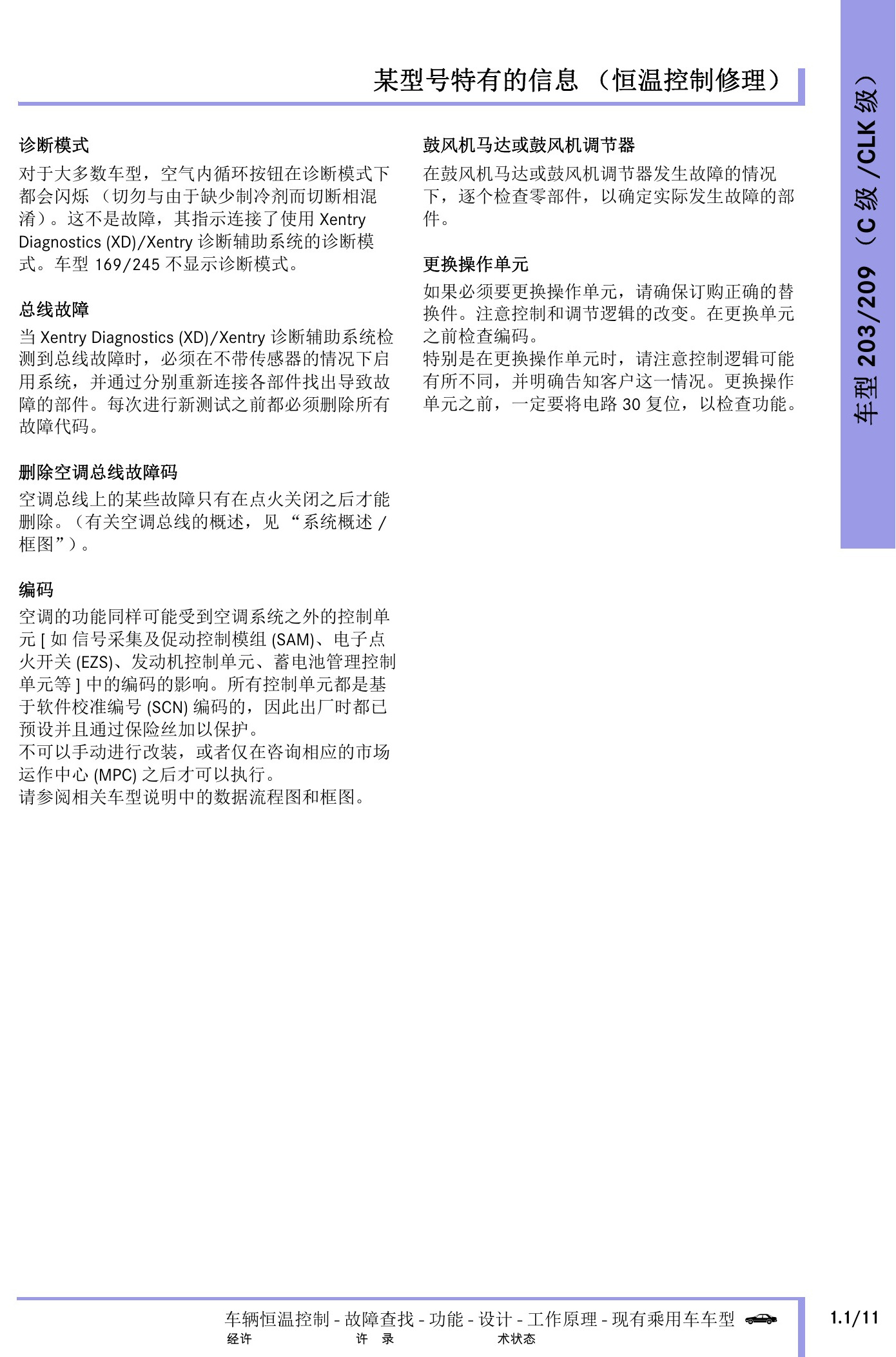

奔驰车辆恒温控制技术指南原第299页。

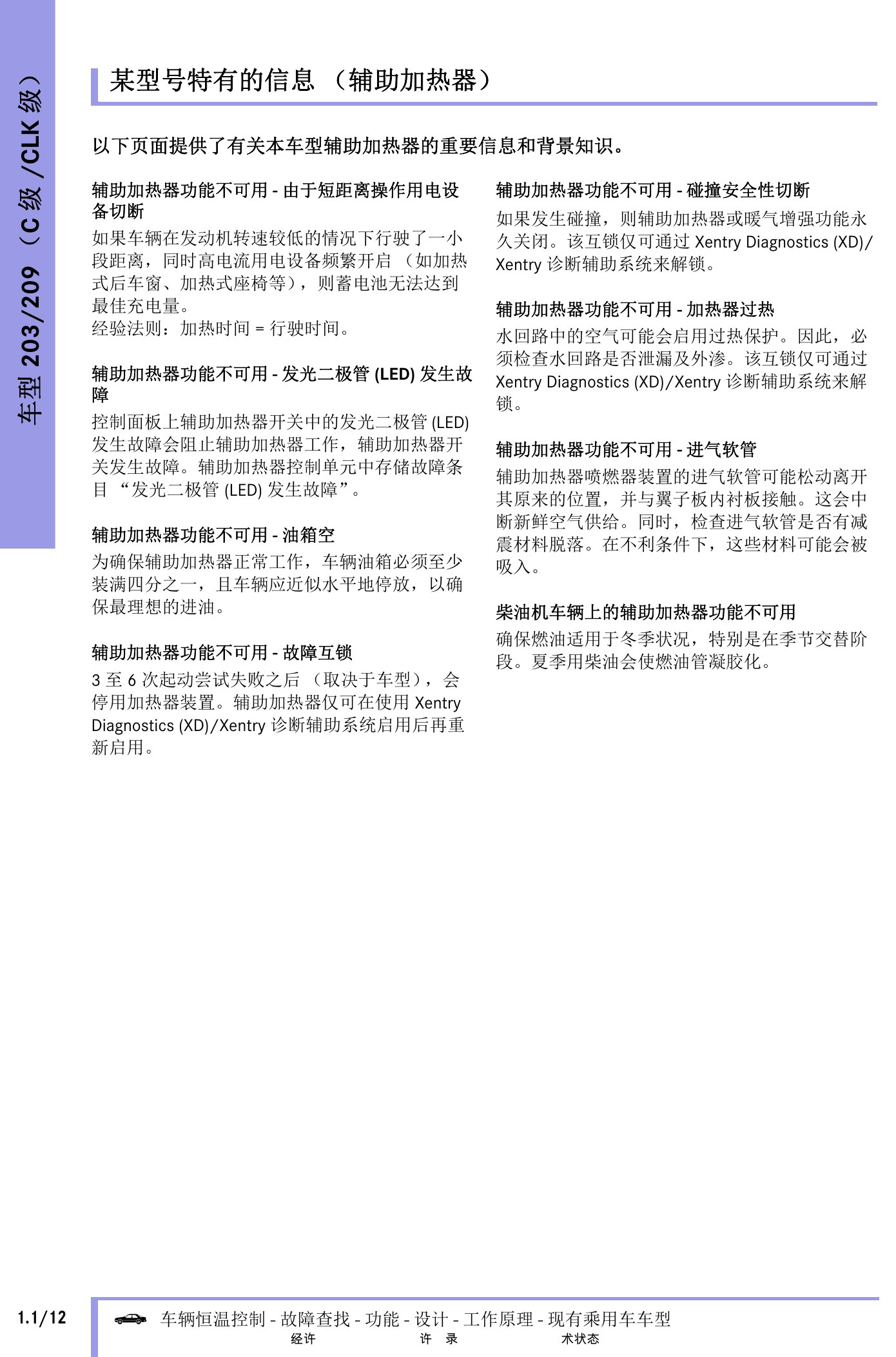

奔驰车辆恒温控制技术指南原第300页。

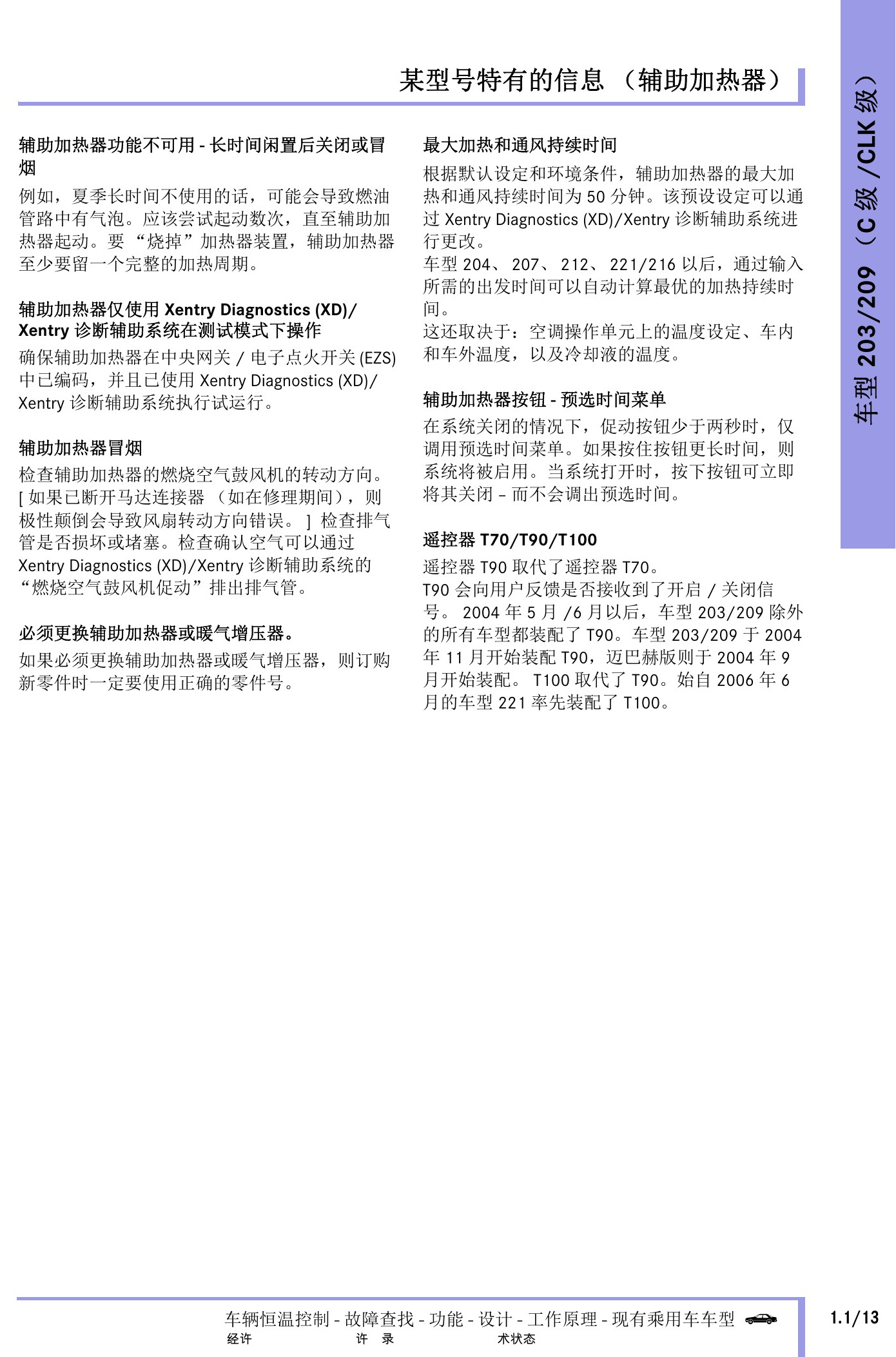

奔驰车辆恒温控制技术指南原第301页。
奔驰车辆恒温控制技术指南原第302页。

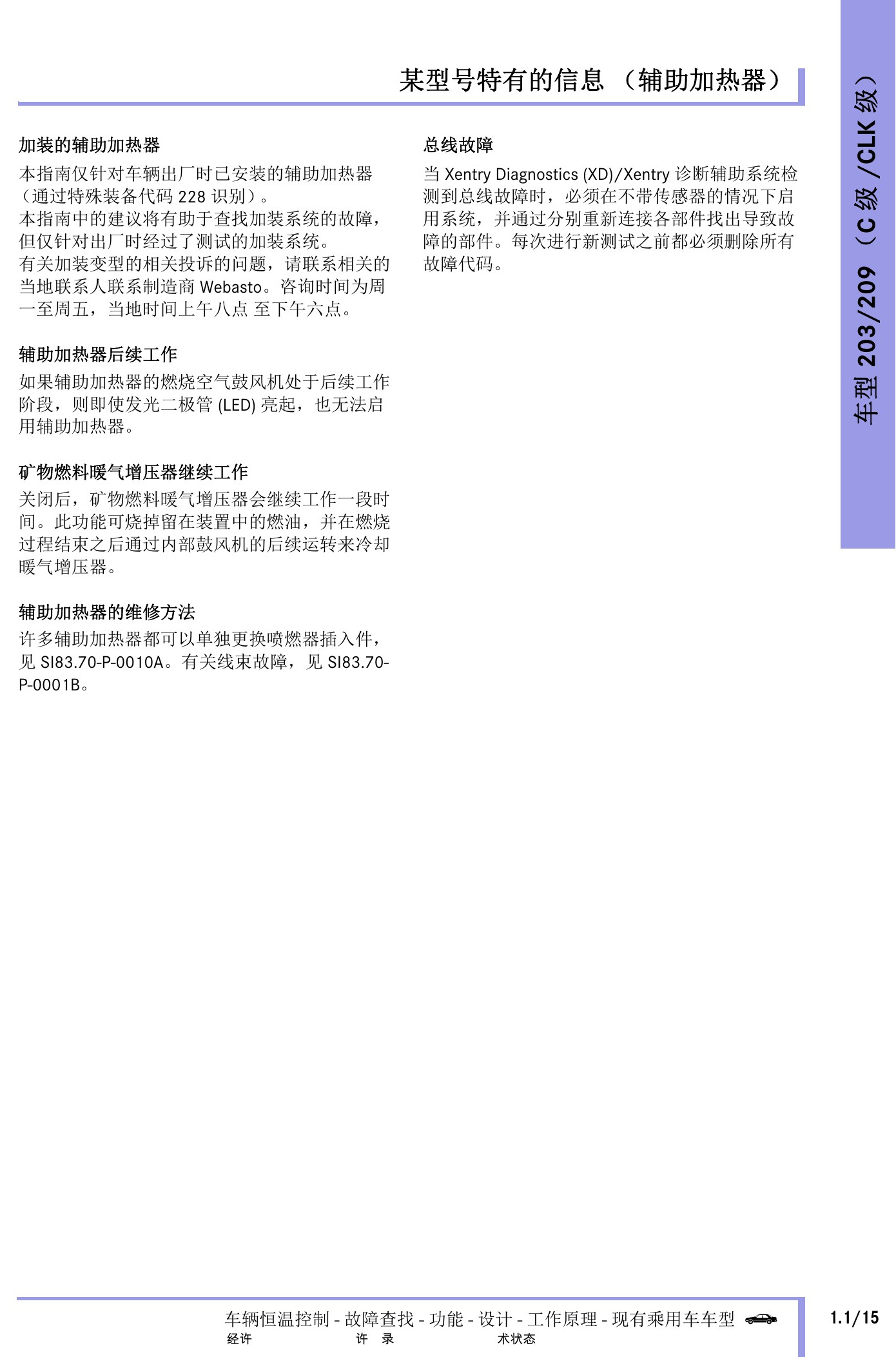

奔驰车辆恒温控制技术指南原第303页。

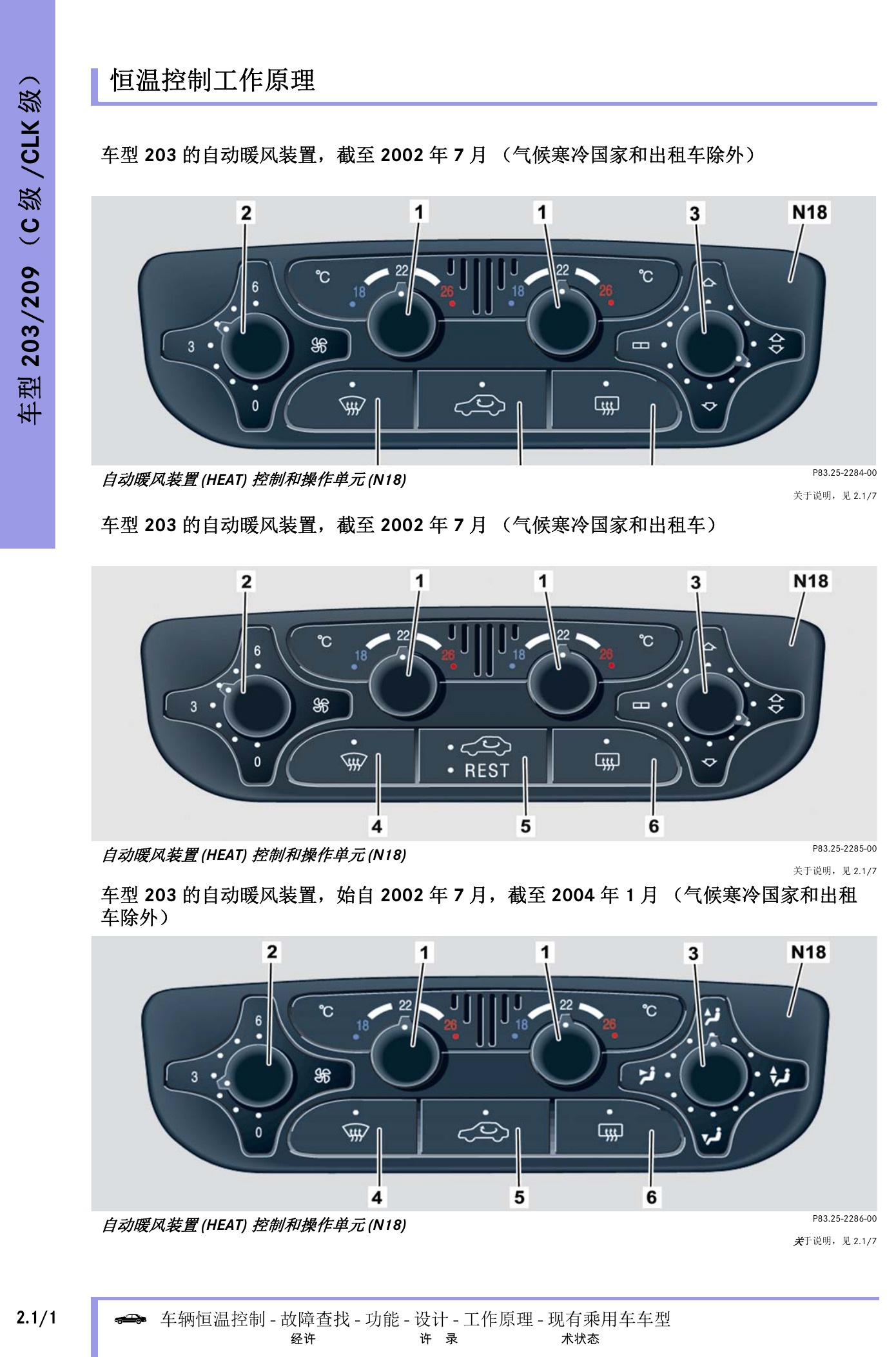

奔驰车辆恒温控制技术指南原第304页。

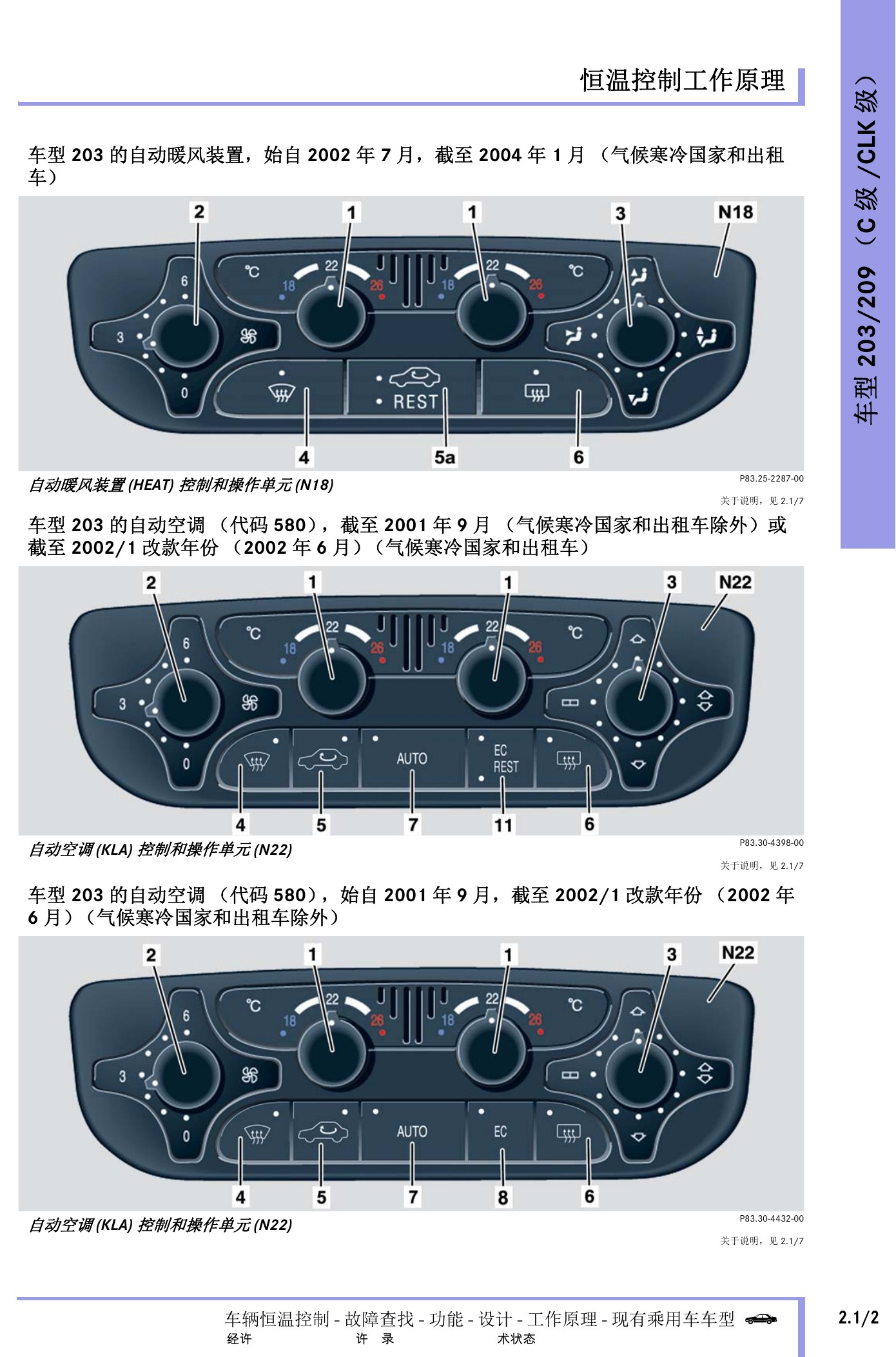

奔驰车辆恒温控制技术指南原第305页。

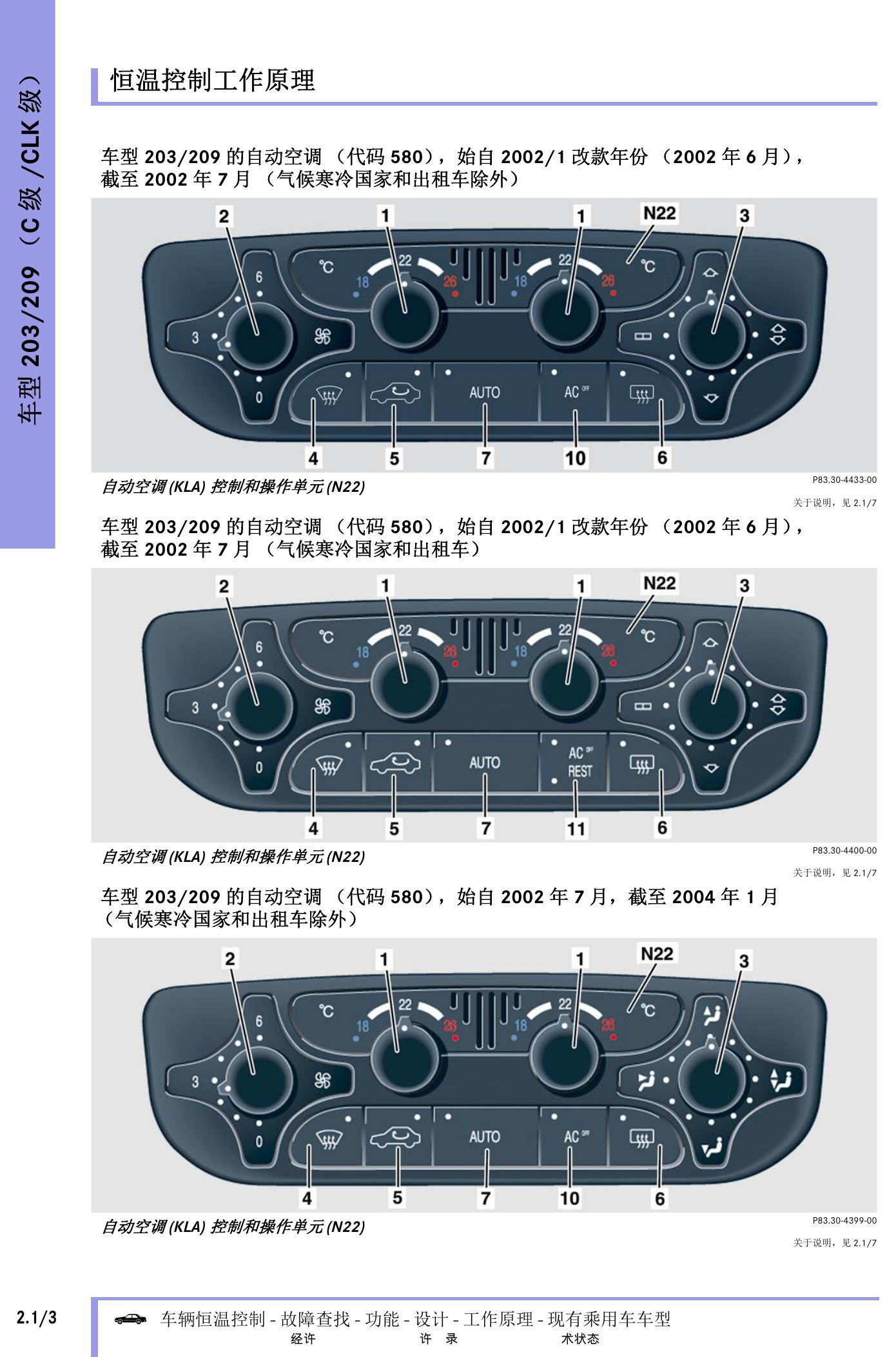

奔驰车辆恒温控制技术指南原第306页。

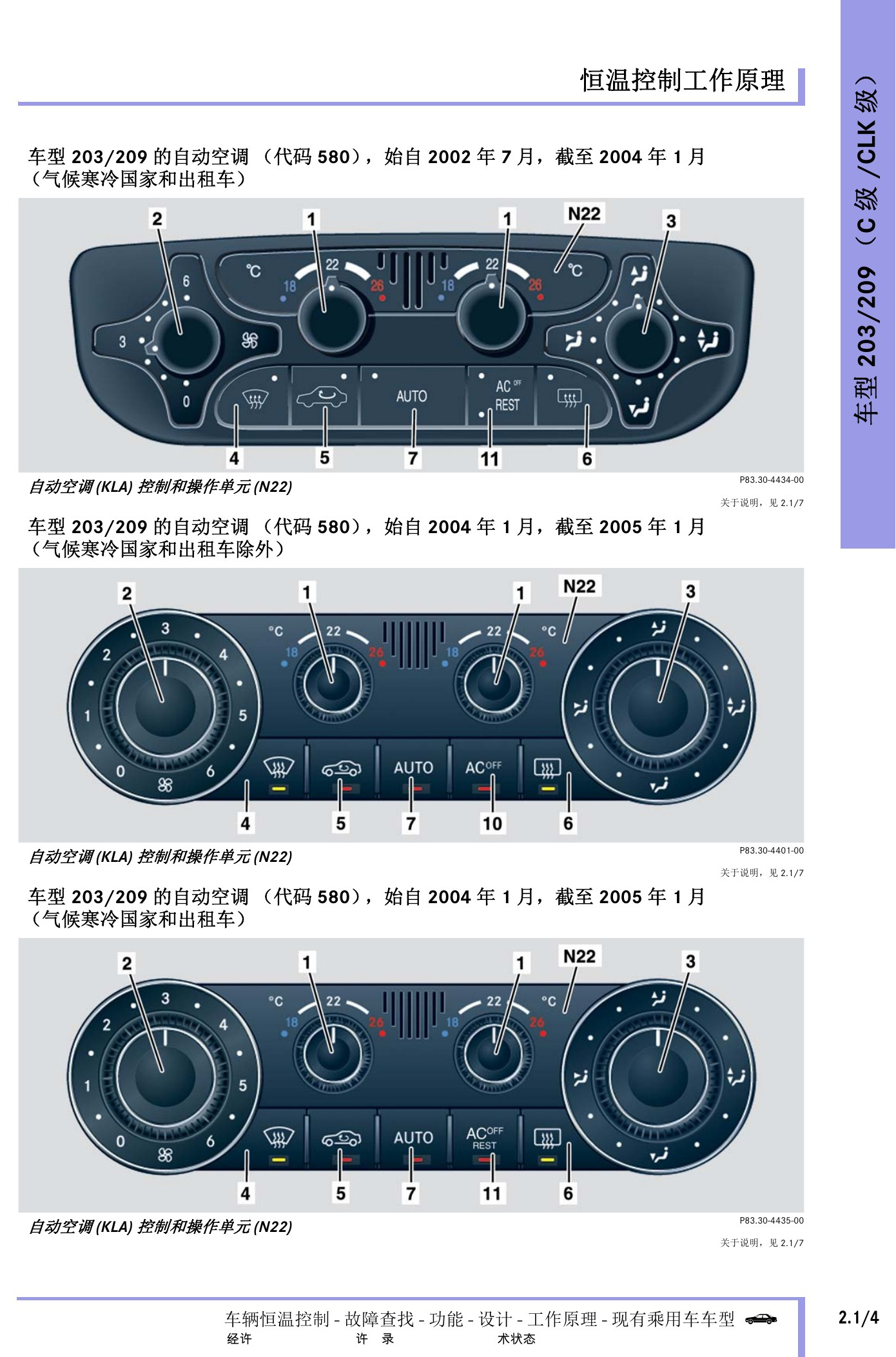

奔驰车辆恒温控制技术指南原第307页。

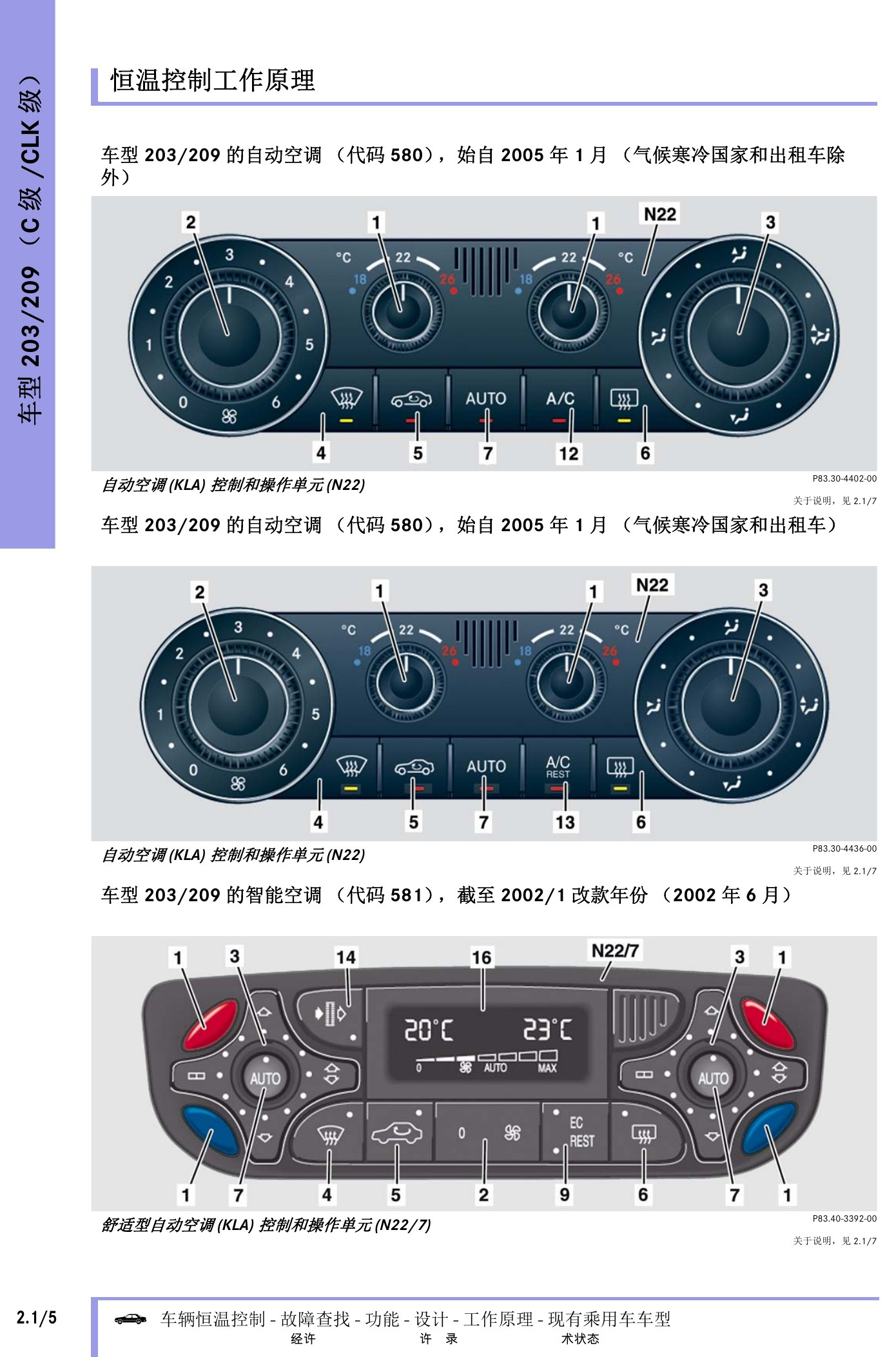

奔驰车辆恒温控制技术指南原第308页。

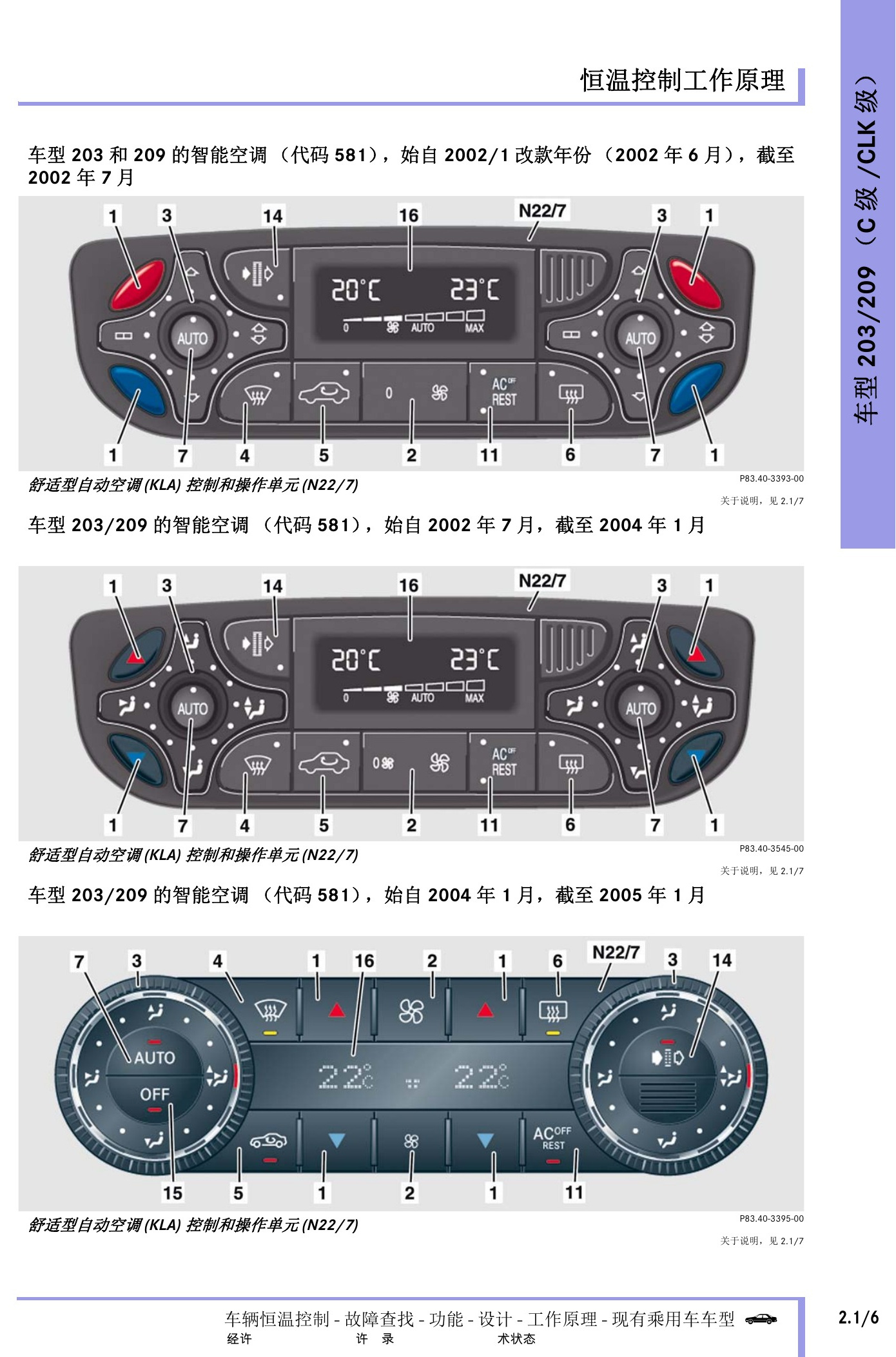

奔驰车辆恒温控制技术指南原第309页。

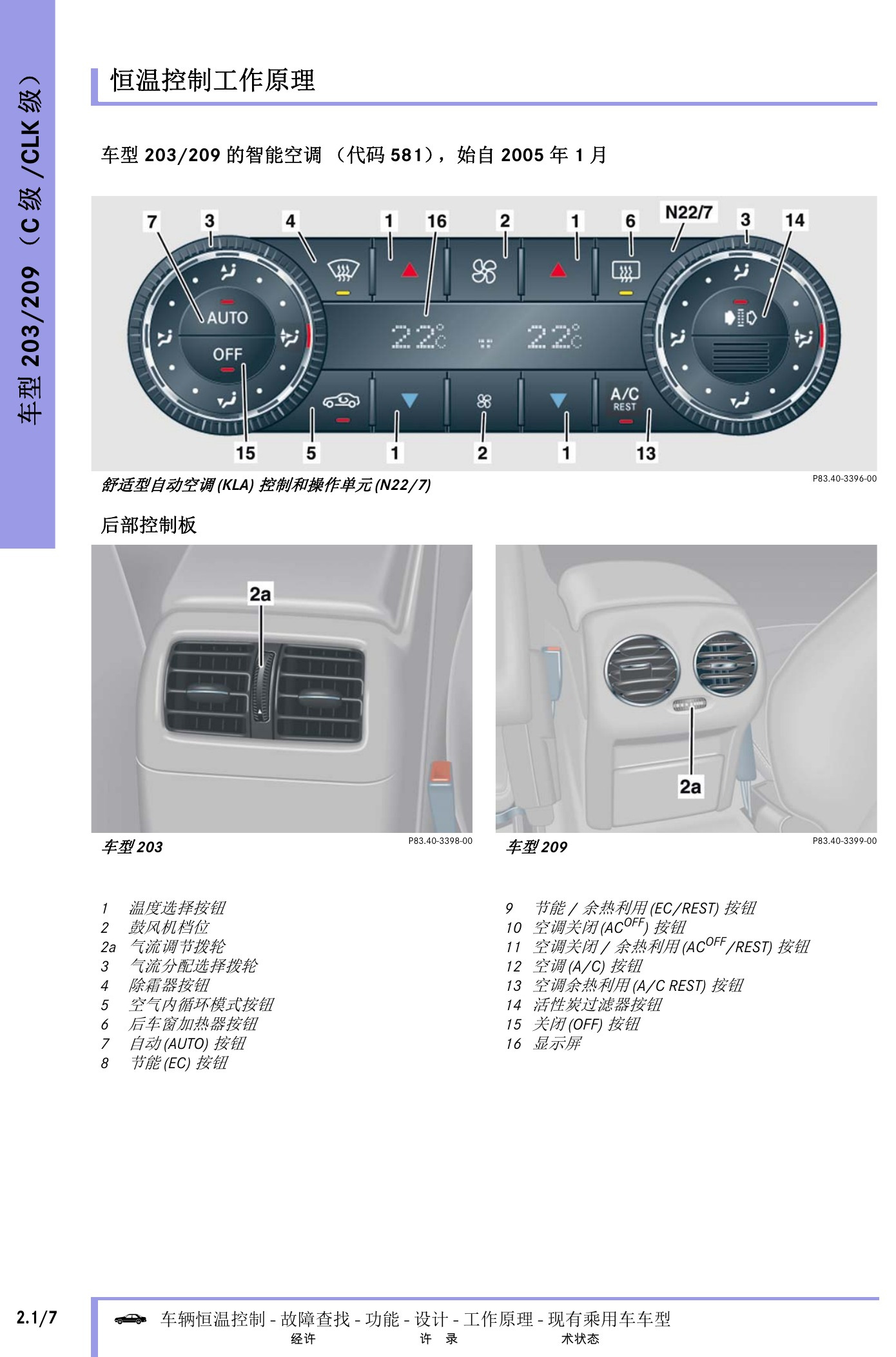

奔驰车辆恒温控制技术指南原第310页。

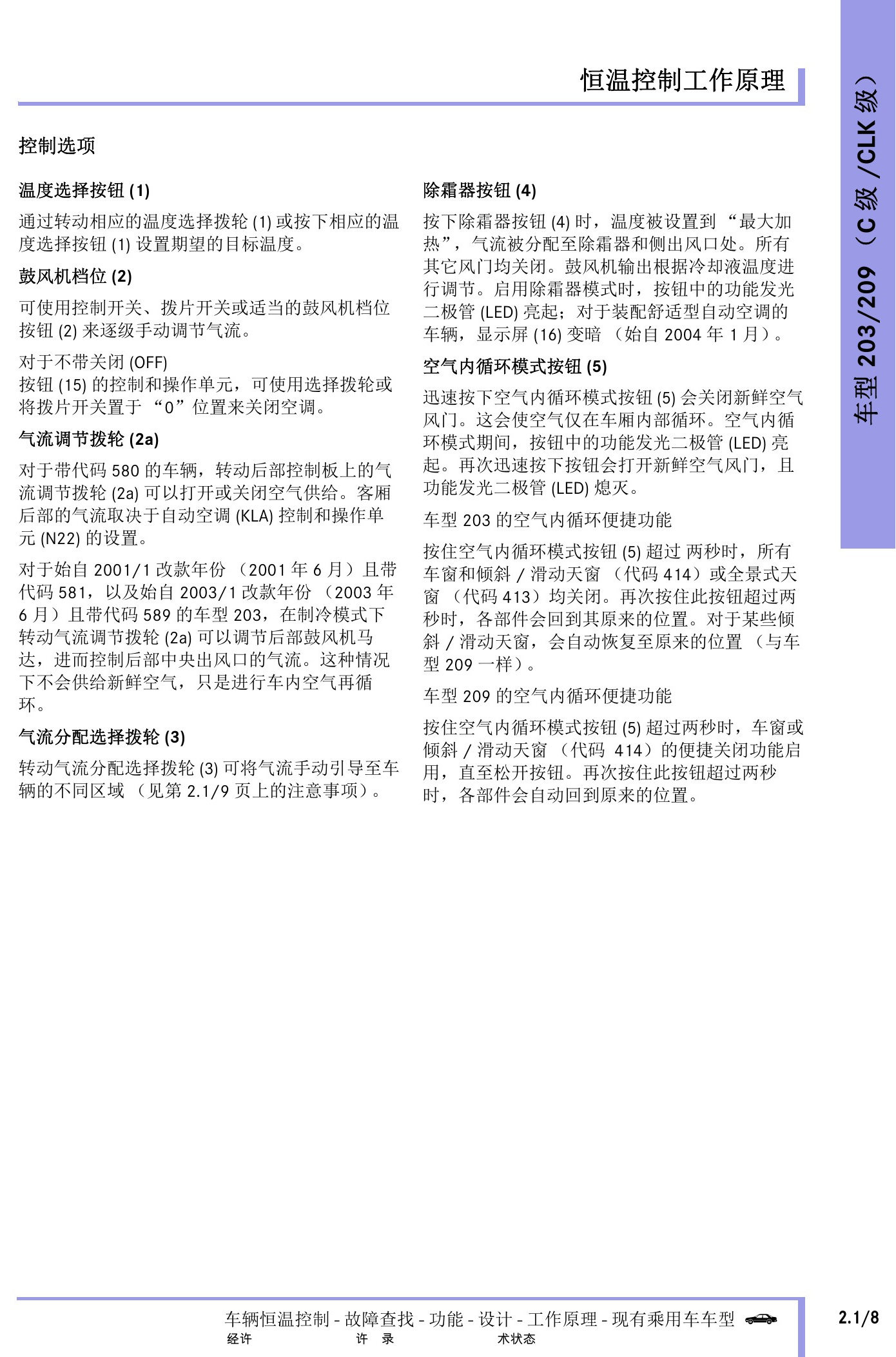

奔驰车辆恒温控制技术指南原第311页。

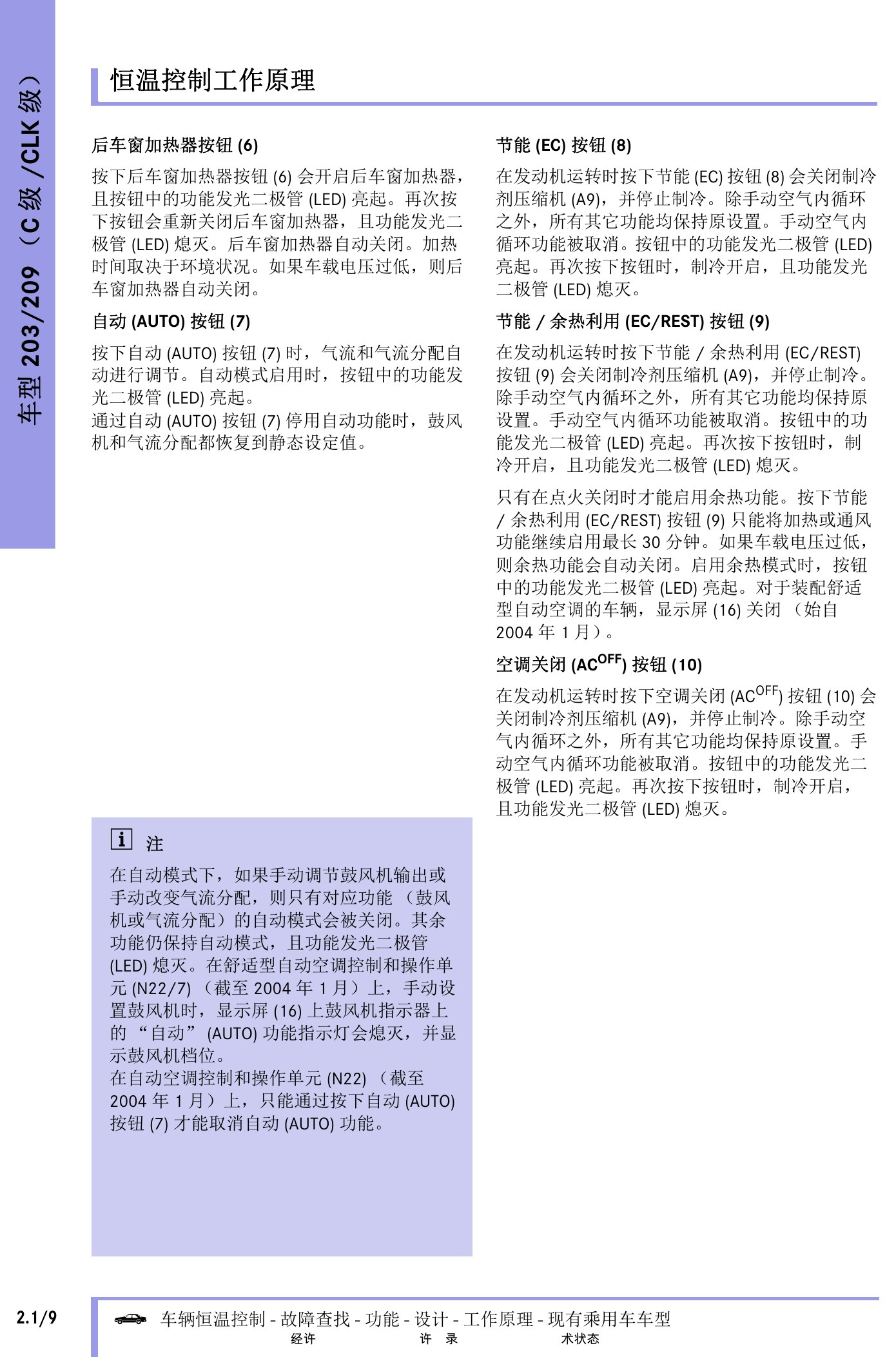

奔驰车辆恒温控制技术指南原第312页。

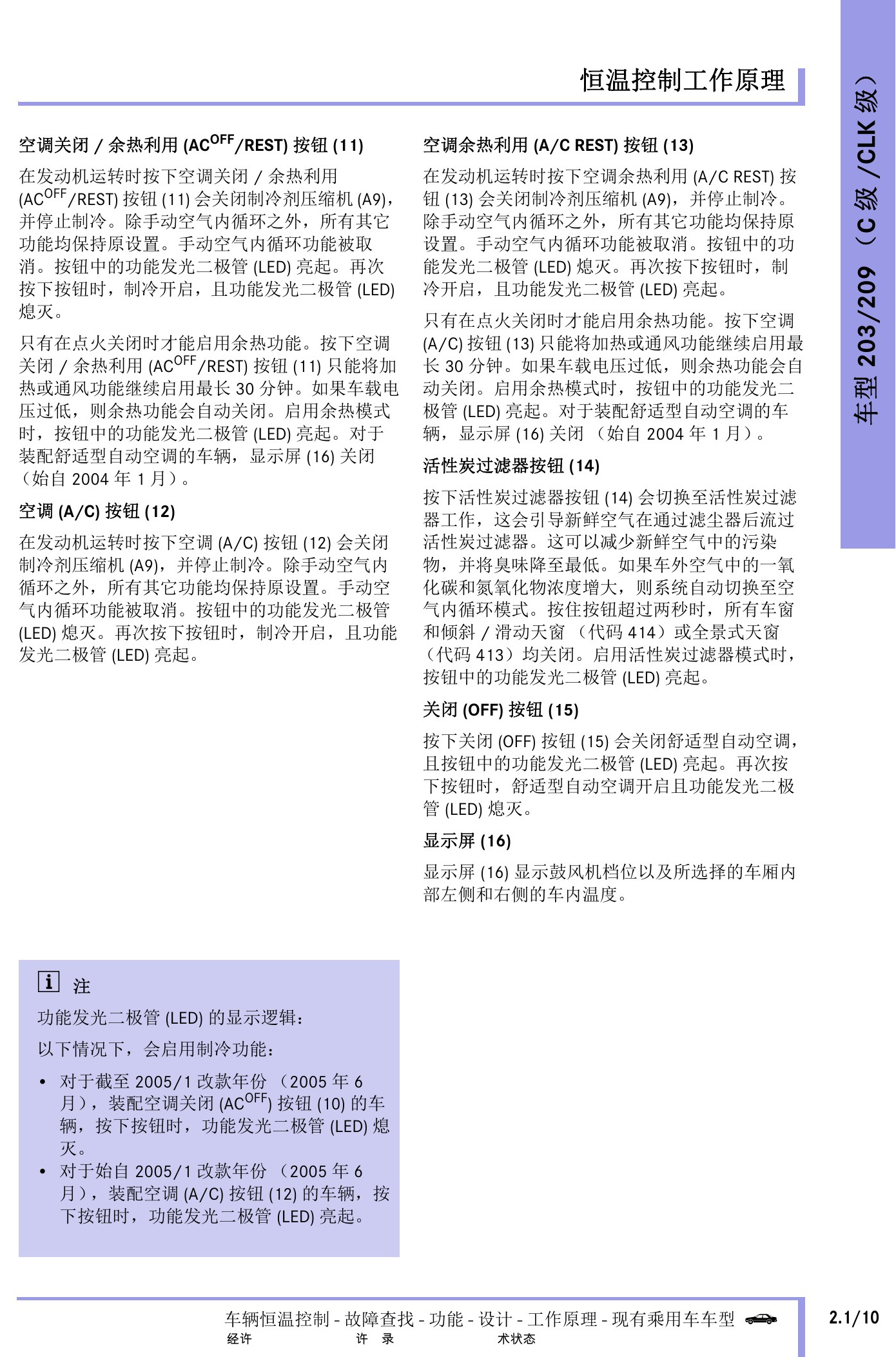

奔驰车辆恒温控制技术指南原第313页。

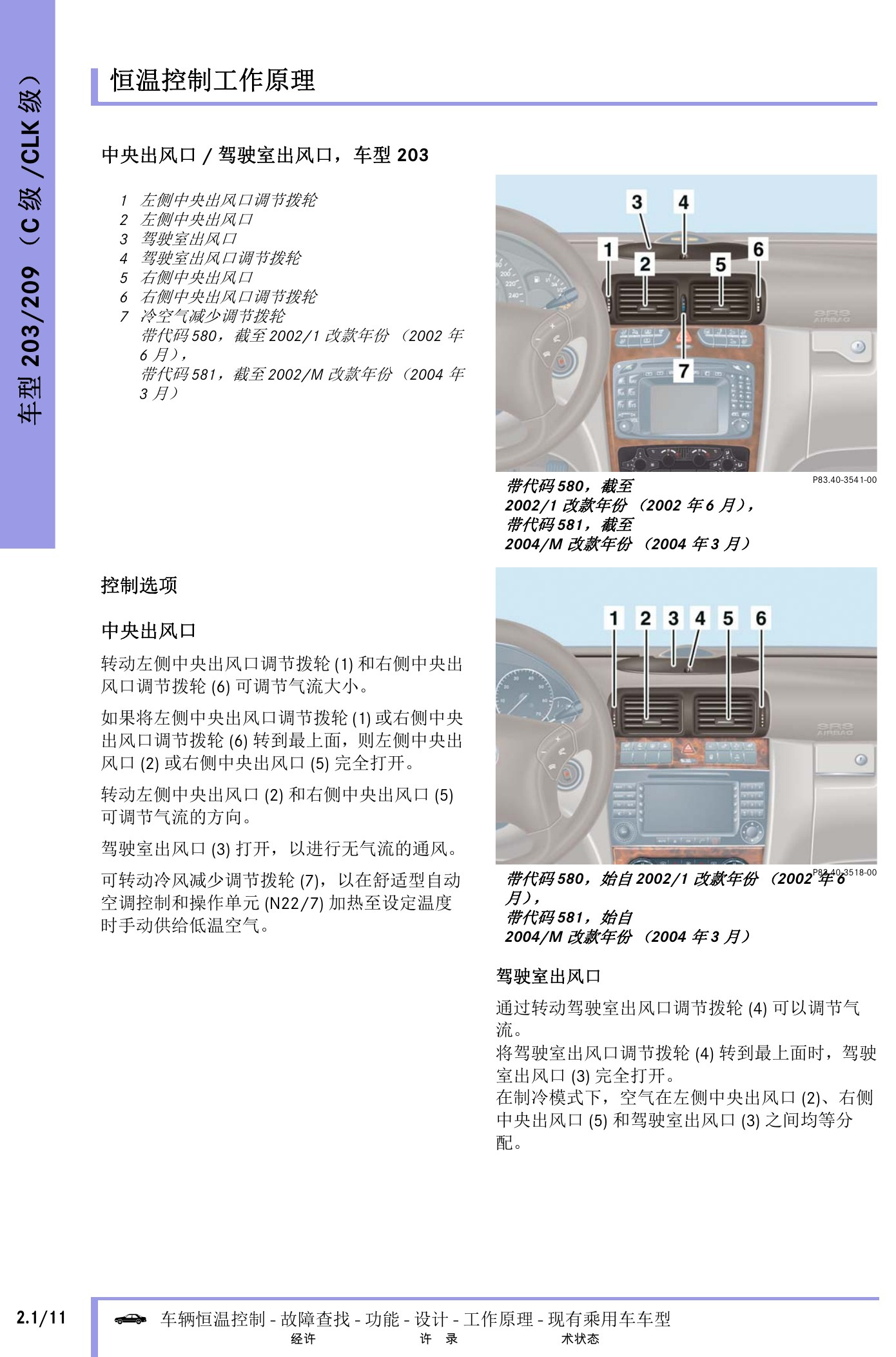

奔驰车辆恒温控制技术指南原第314页。

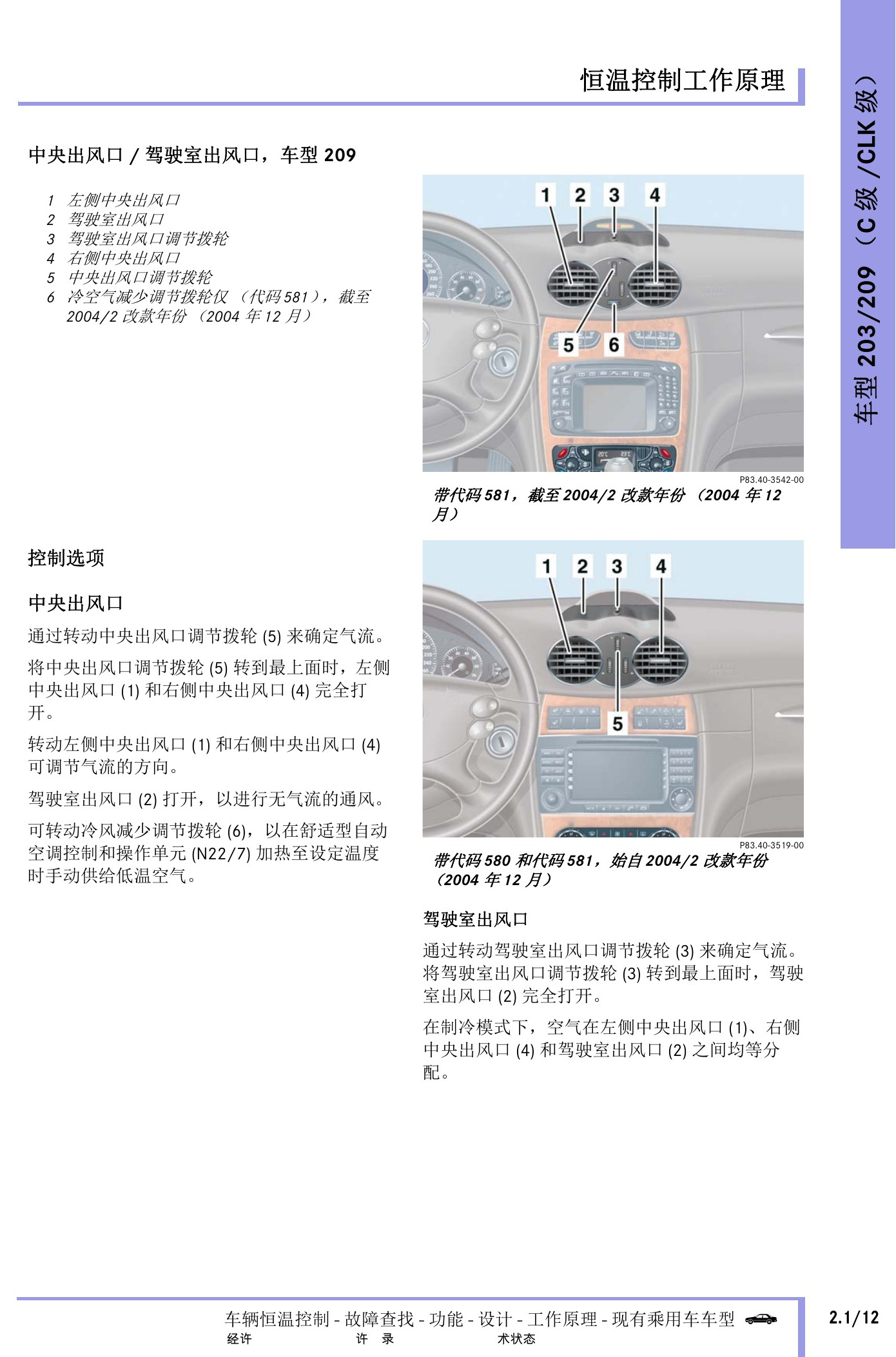

奔驰车辆恒温控制技术指南原第315页。

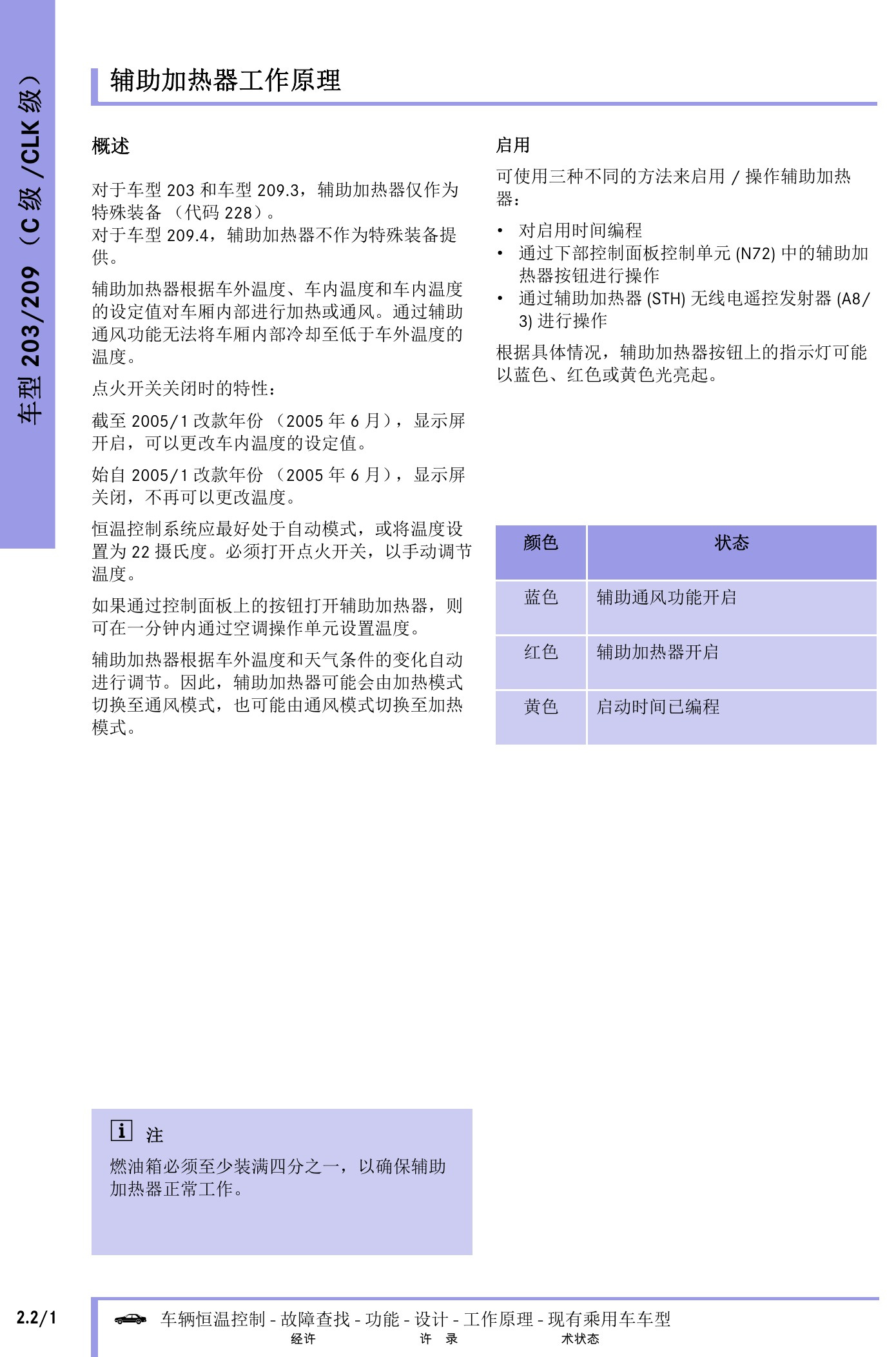

奔驰车辆恒温控制技术指南原第316页。

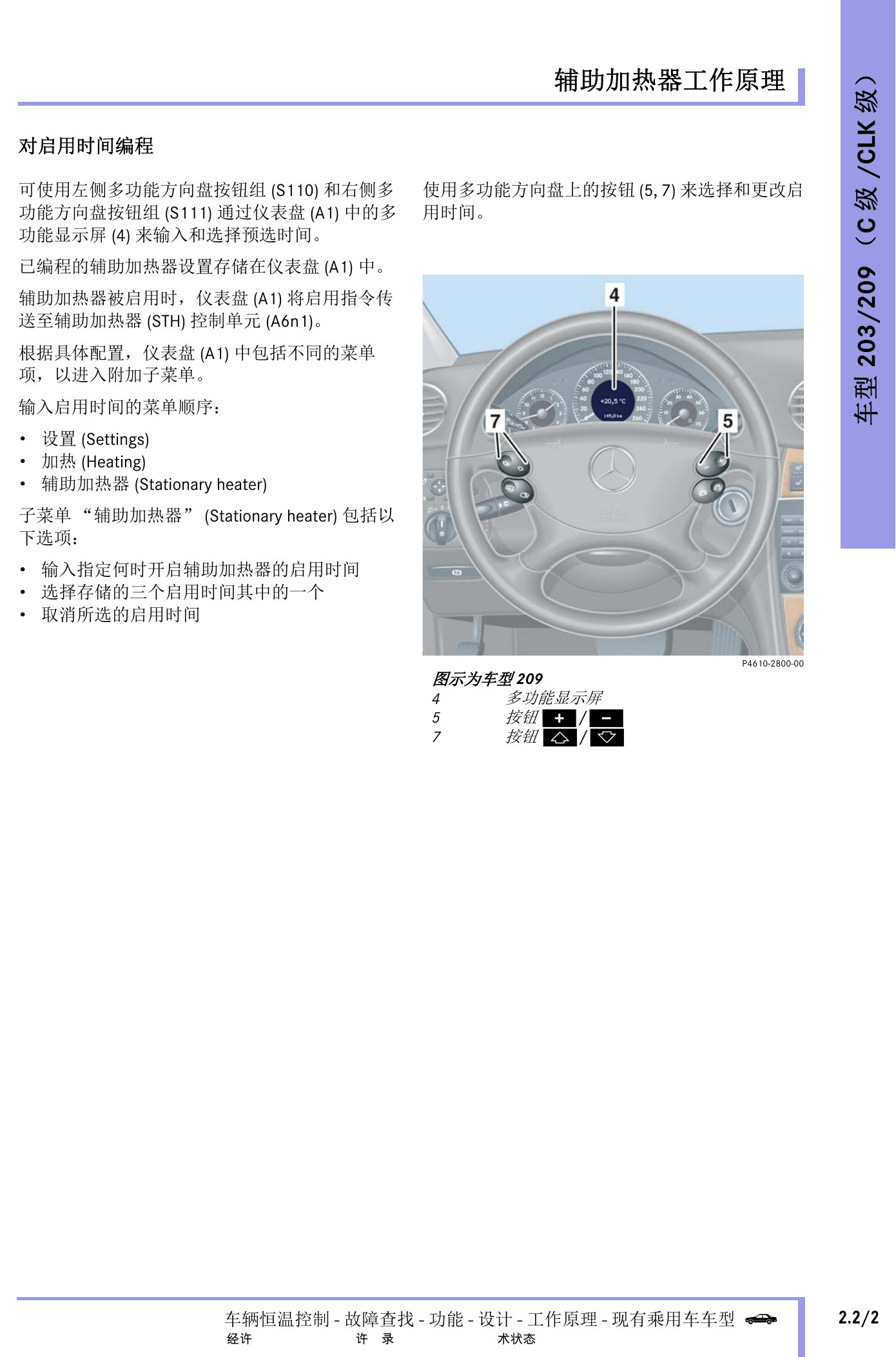

奔驰车辆恒温控制技术指南原第317页。

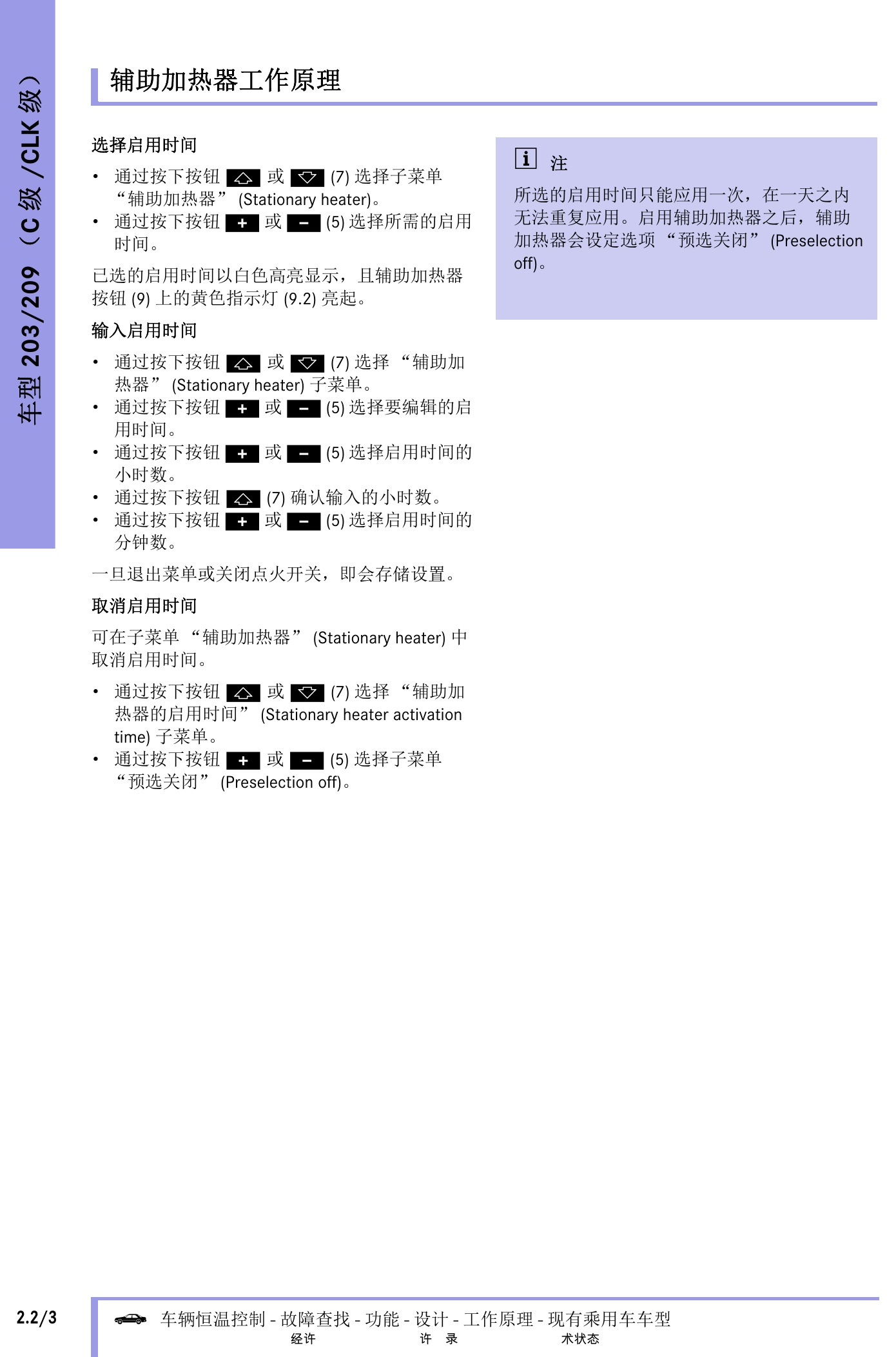

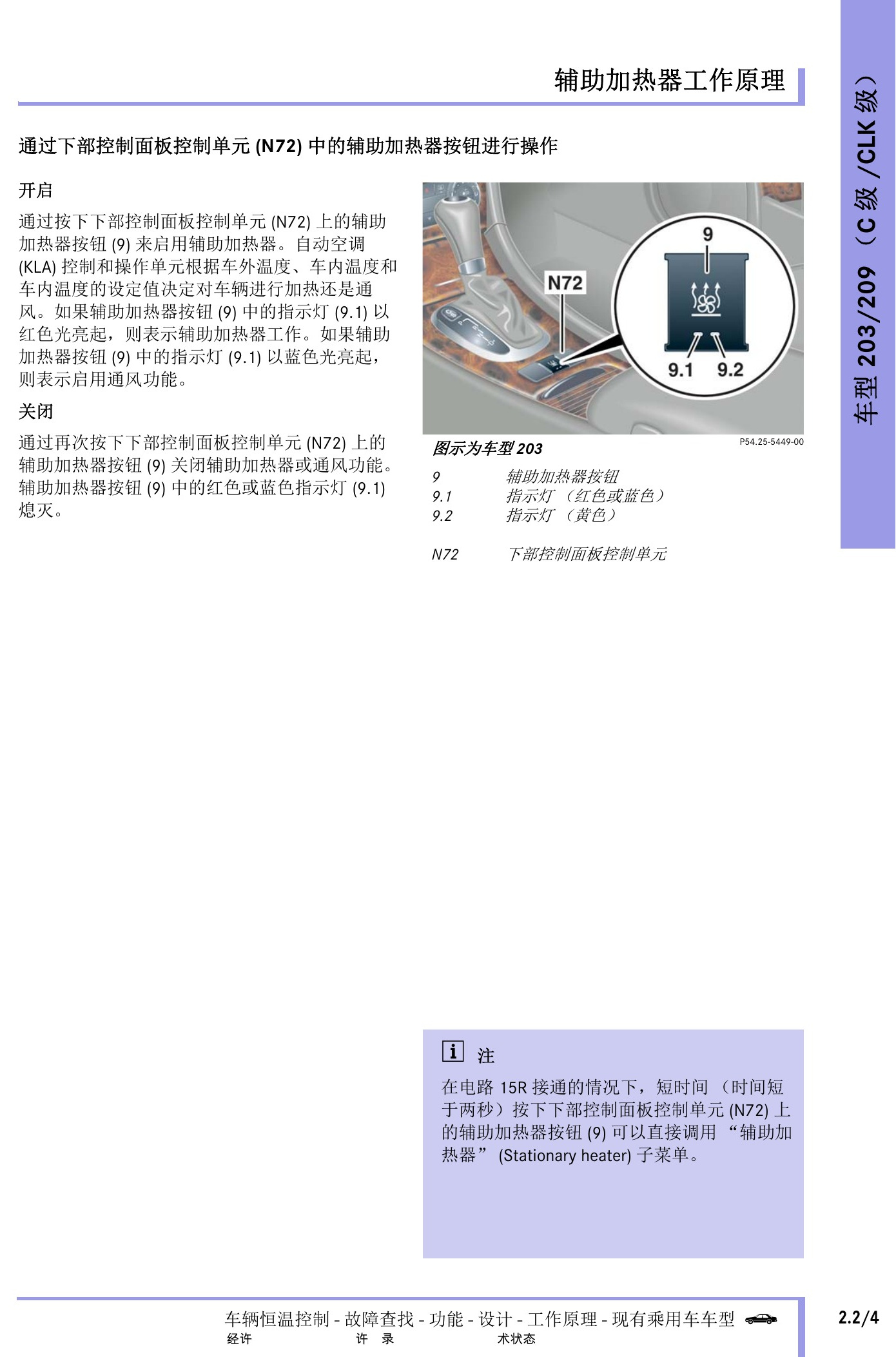

奔驰车辆恒温控制技术指南原第318页。
奔驰车辆恒温控制技术指南原第319页。

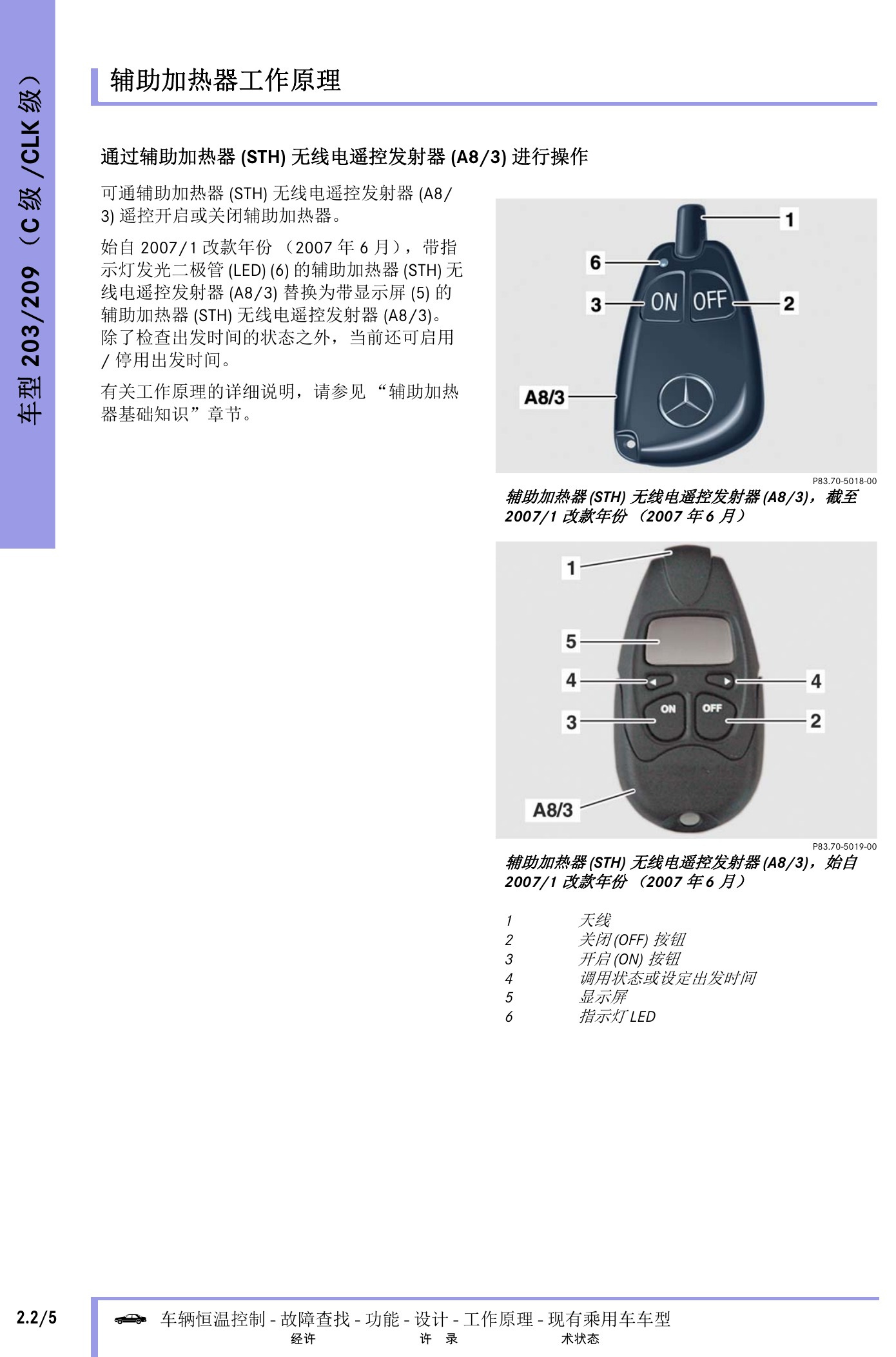

奔驰车辆恒温控制技术指南原第320页。

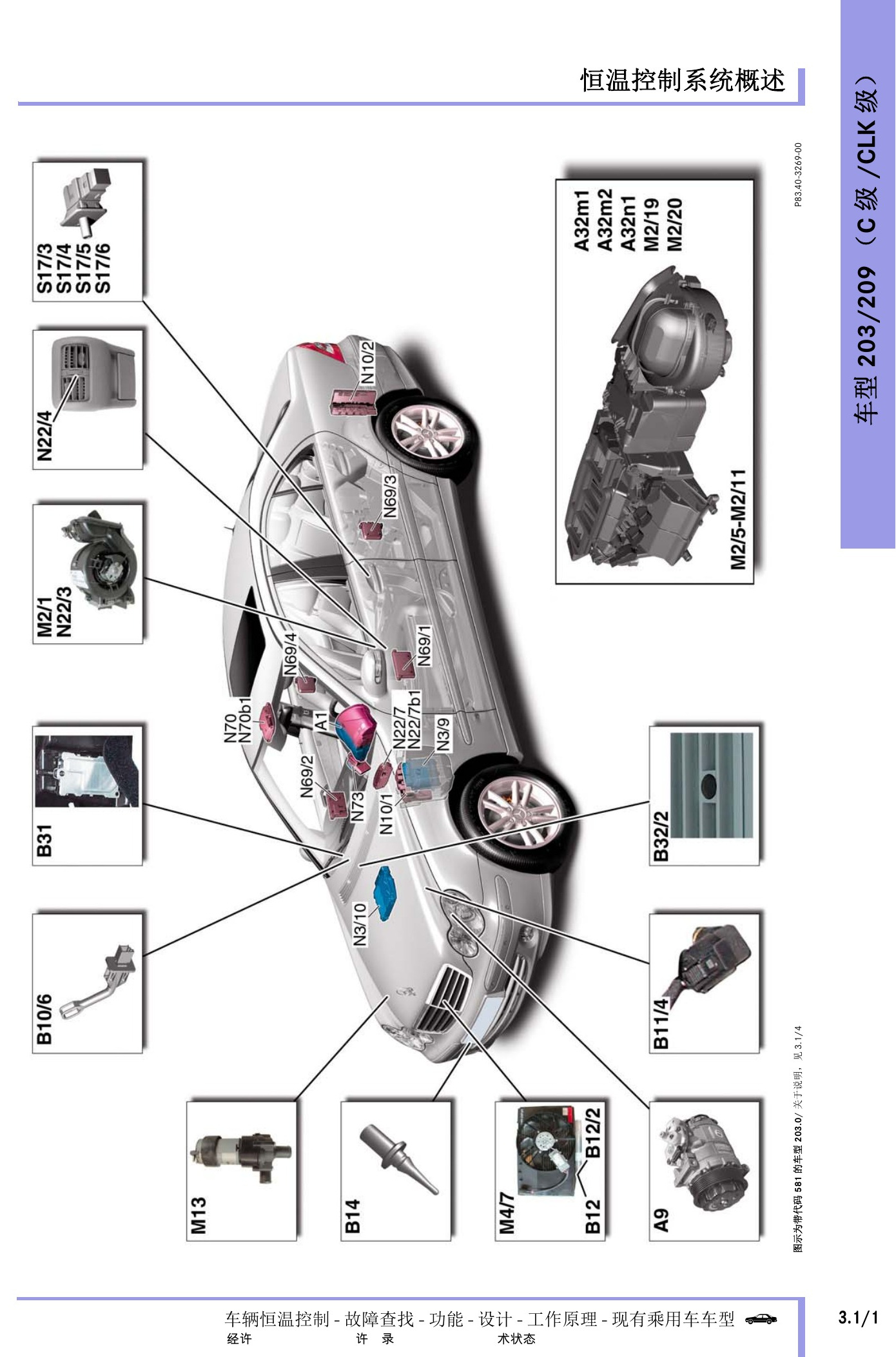

奔驰车辆恒温控制技术指南原第321页。

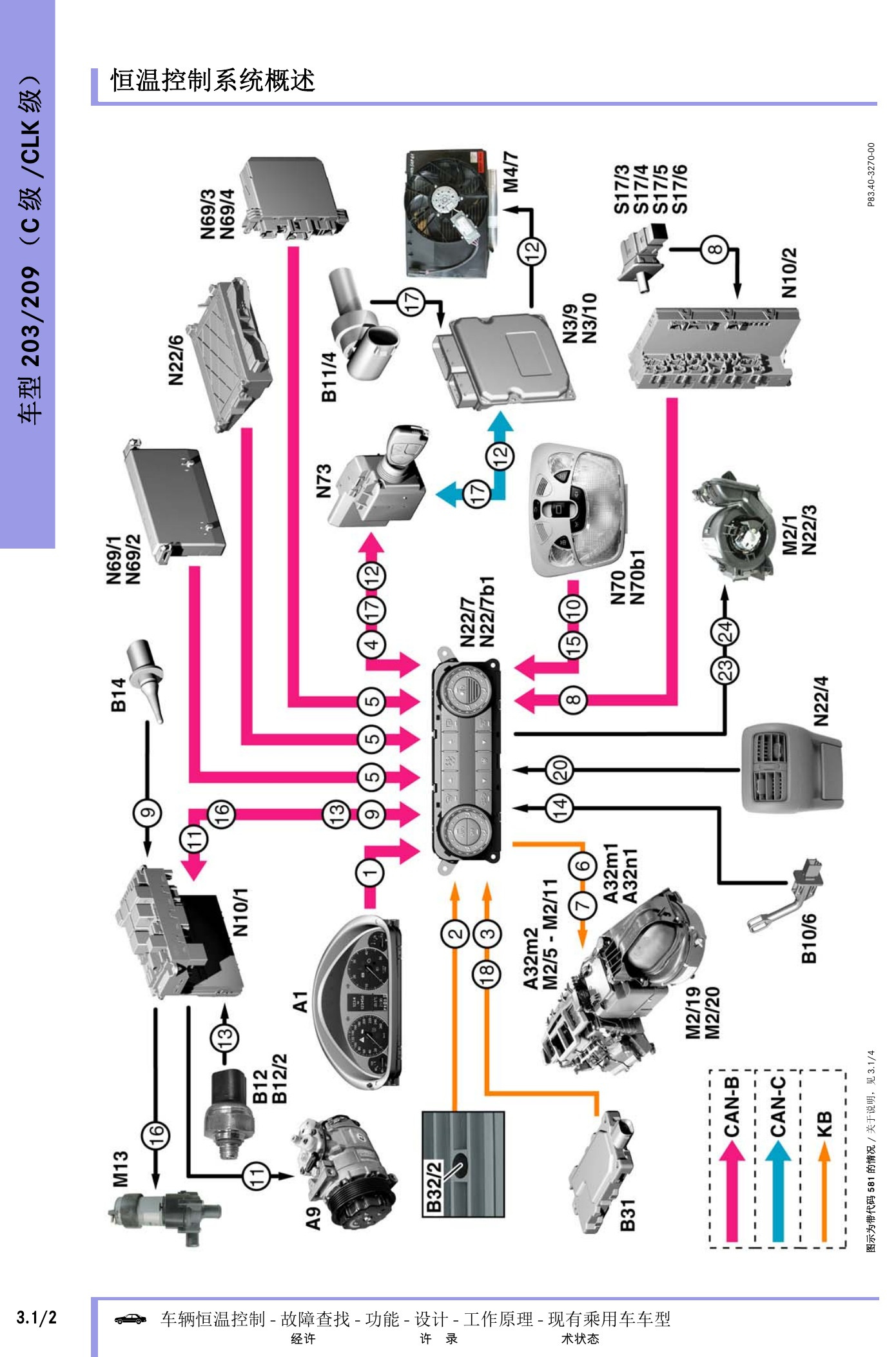

奔驰车辆恒温控制技术指南原第322页。

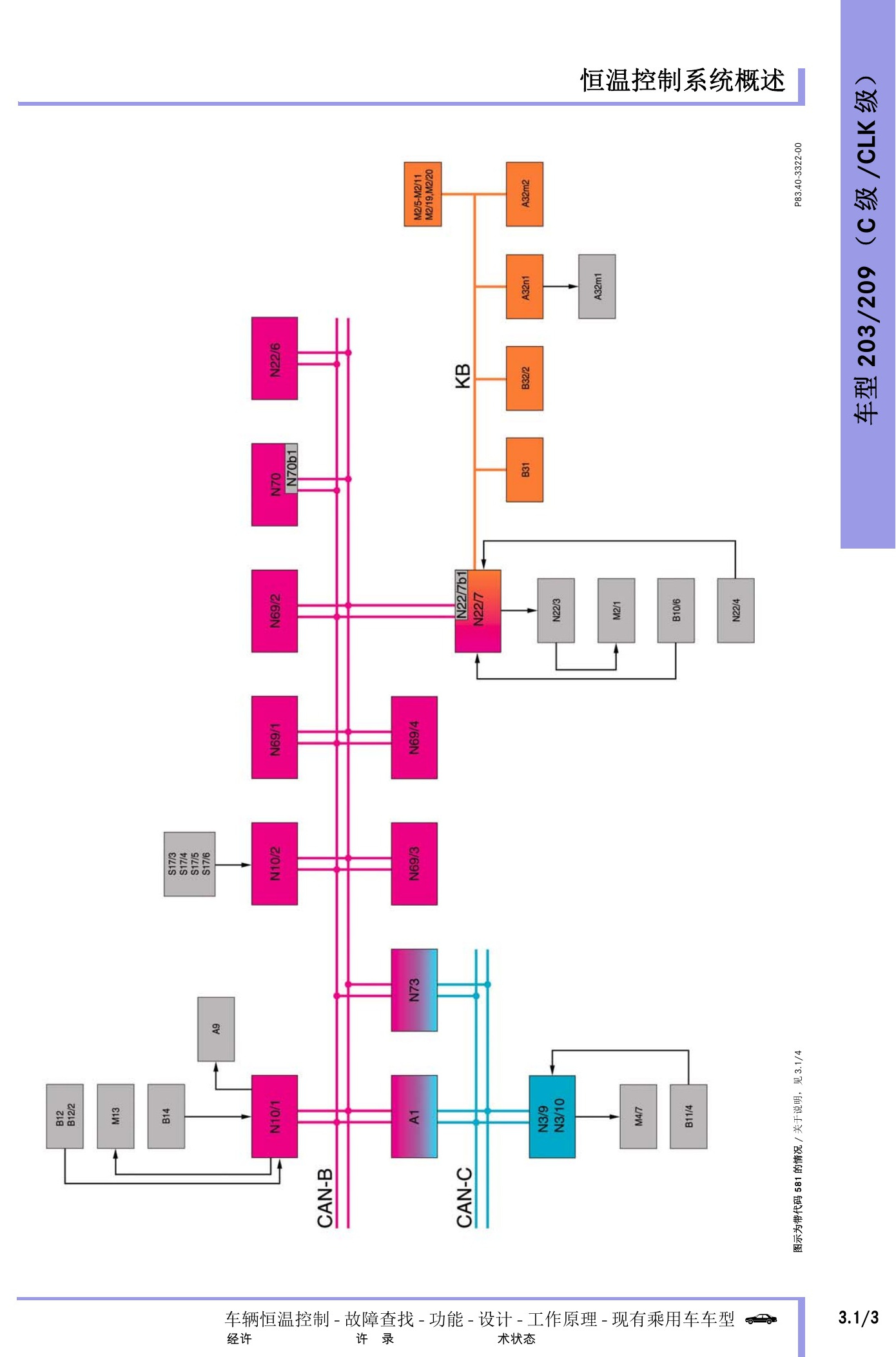

奔驰车辆恒温控制技术指南原第323页。
奔驰车辆恒温控制技术指南原第324页。

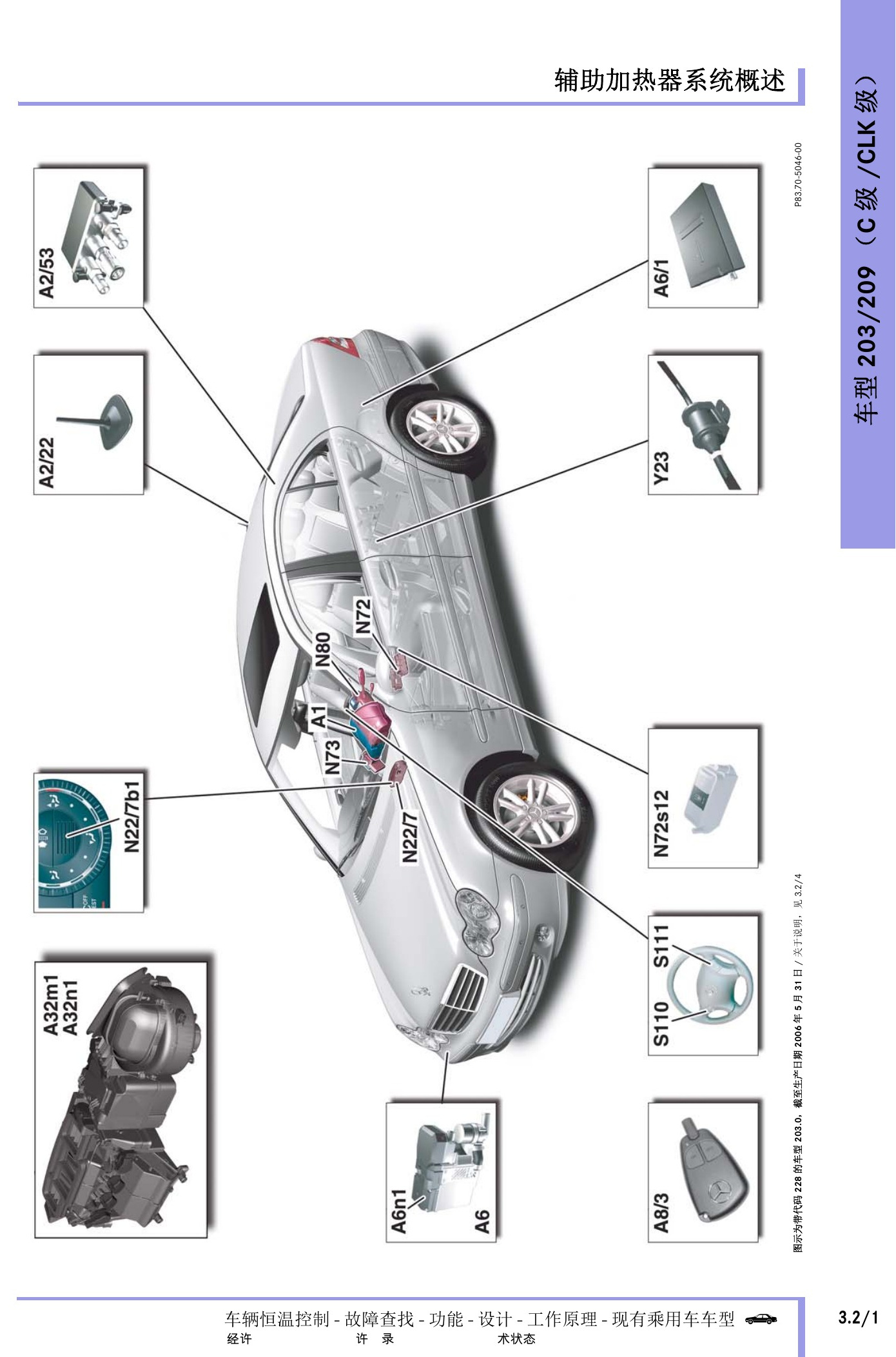

奔驰车辆恒温控制技术指南原第325页。

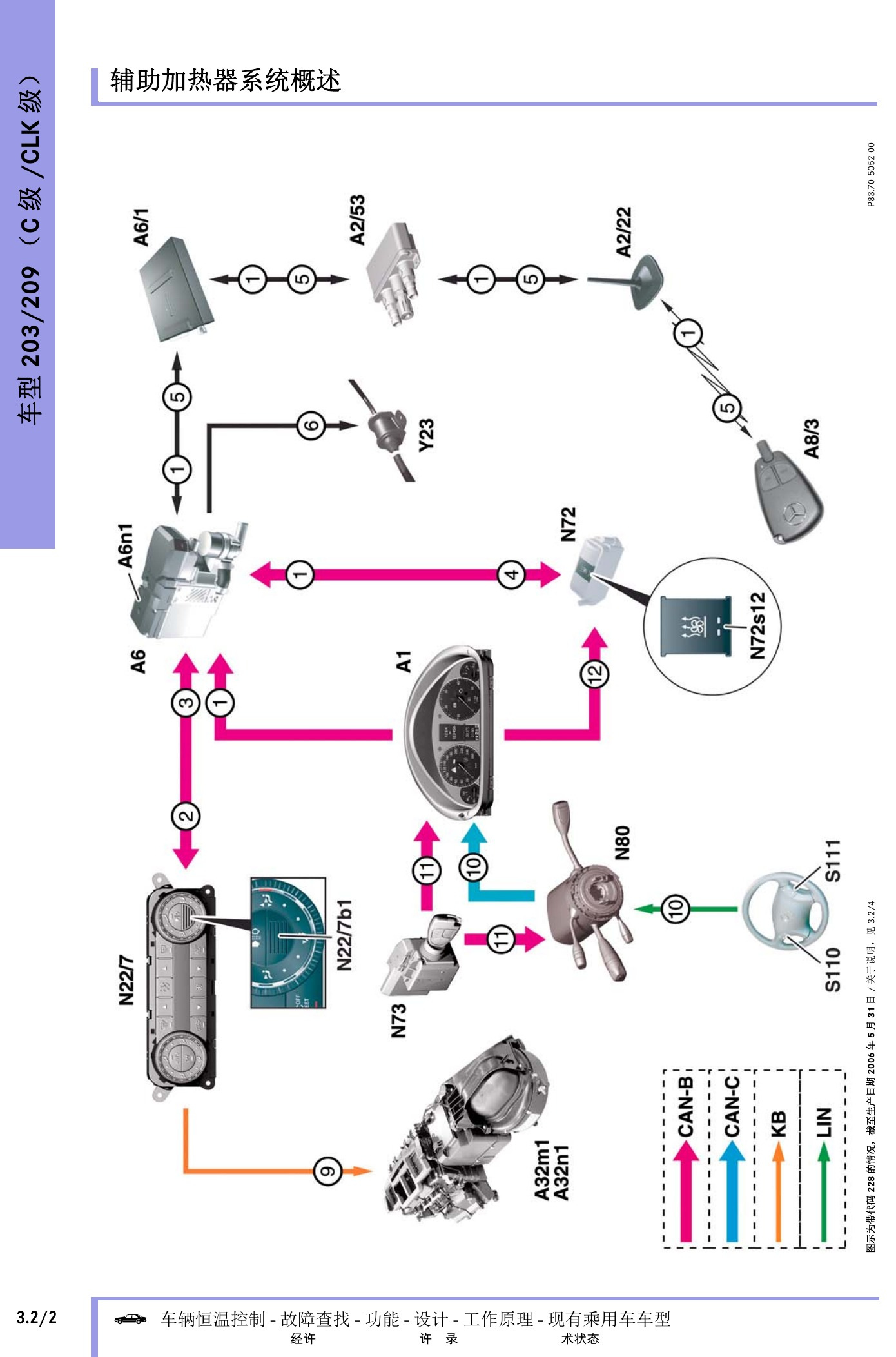

奔驰车辆恒温控制技术指南原第326页。
奔驰车辆恒温控制技术指南原第327页。
奔驰车辆恒温控制技术指南原第328页。

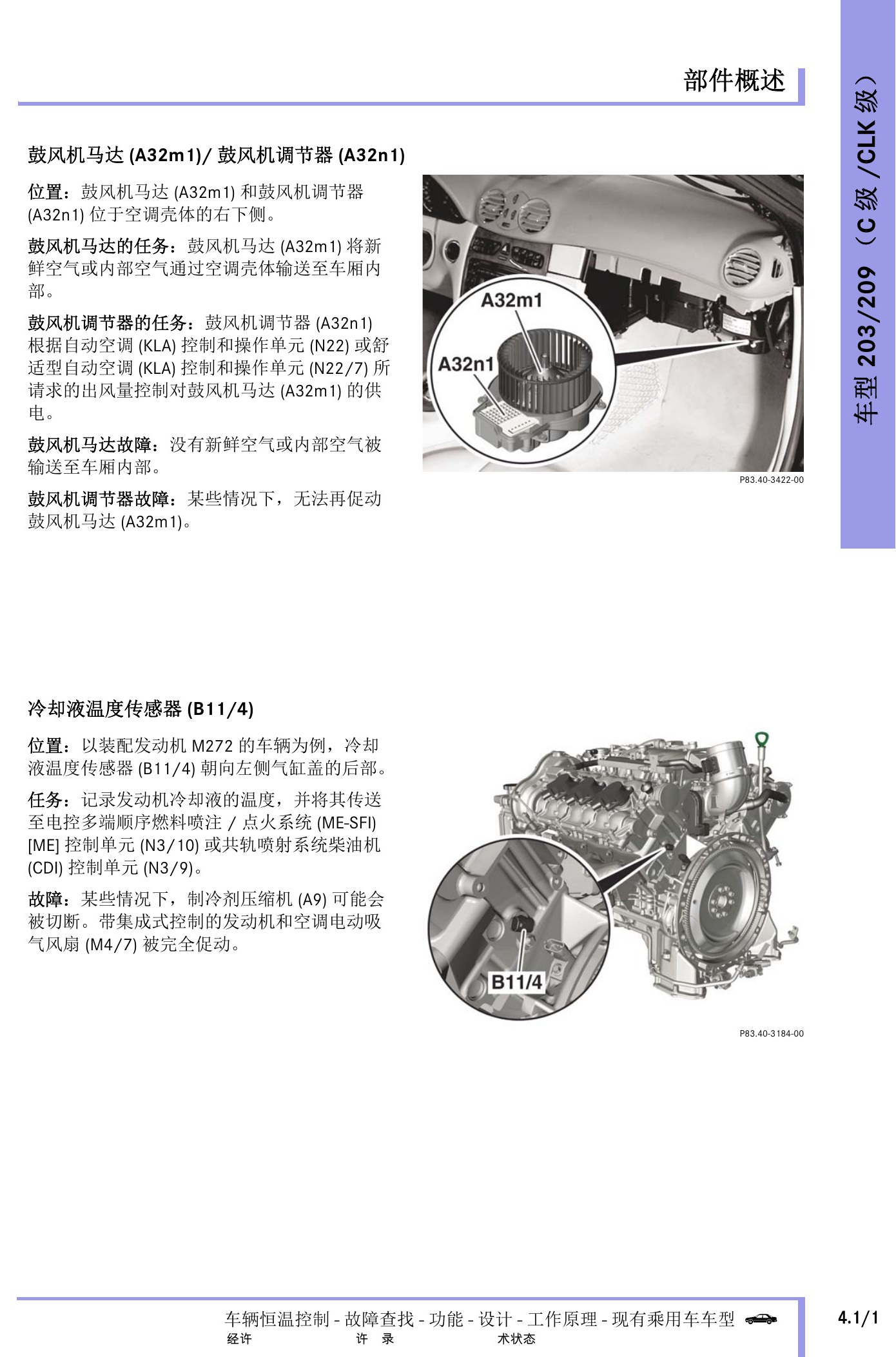

奔驰车辆恒温控制技术指南原第329页。

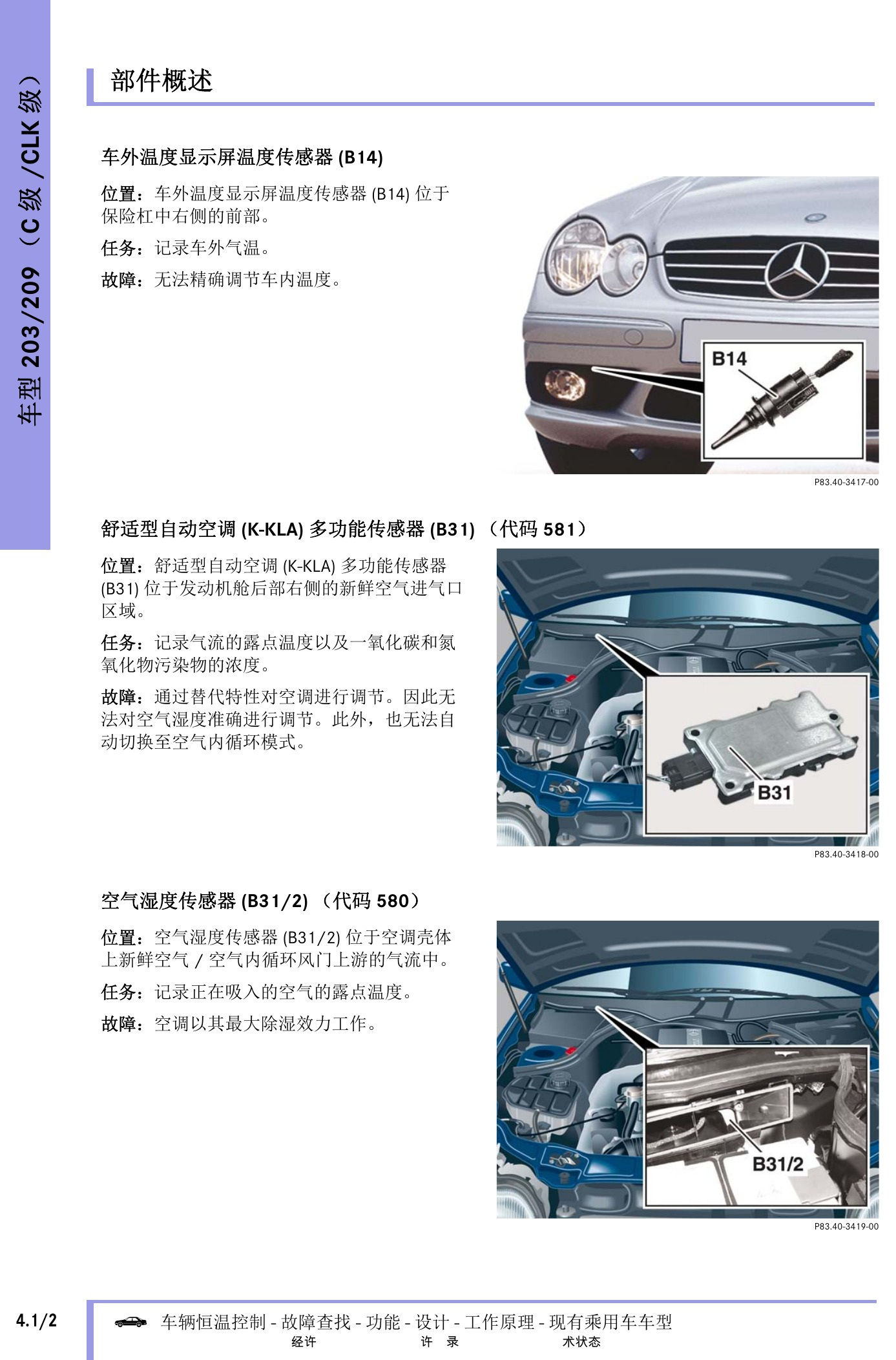

奔驰车辆恒温控制技术指南原第330页。

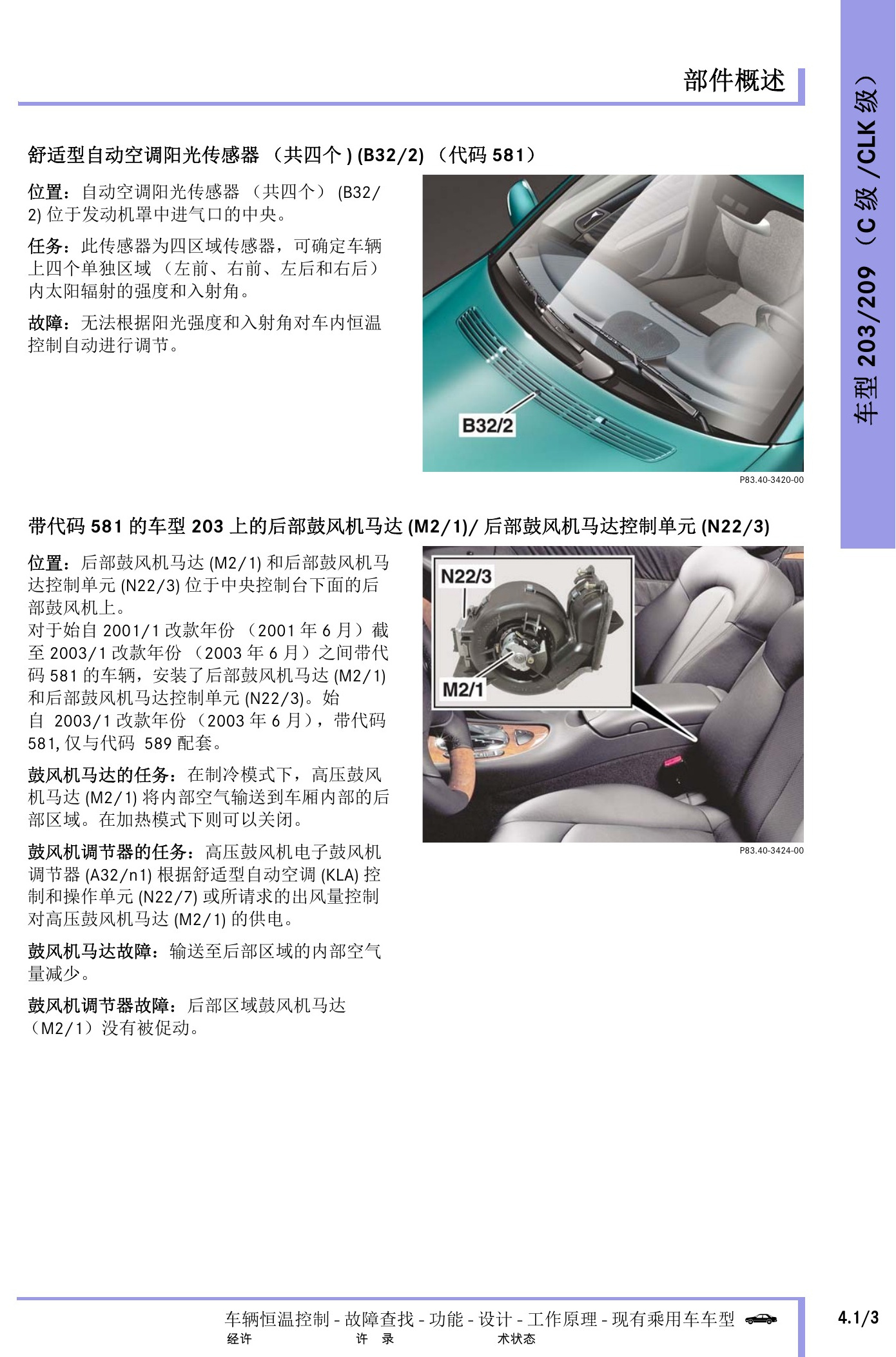

奔驰车辆恒温控制技术指南原第331页。

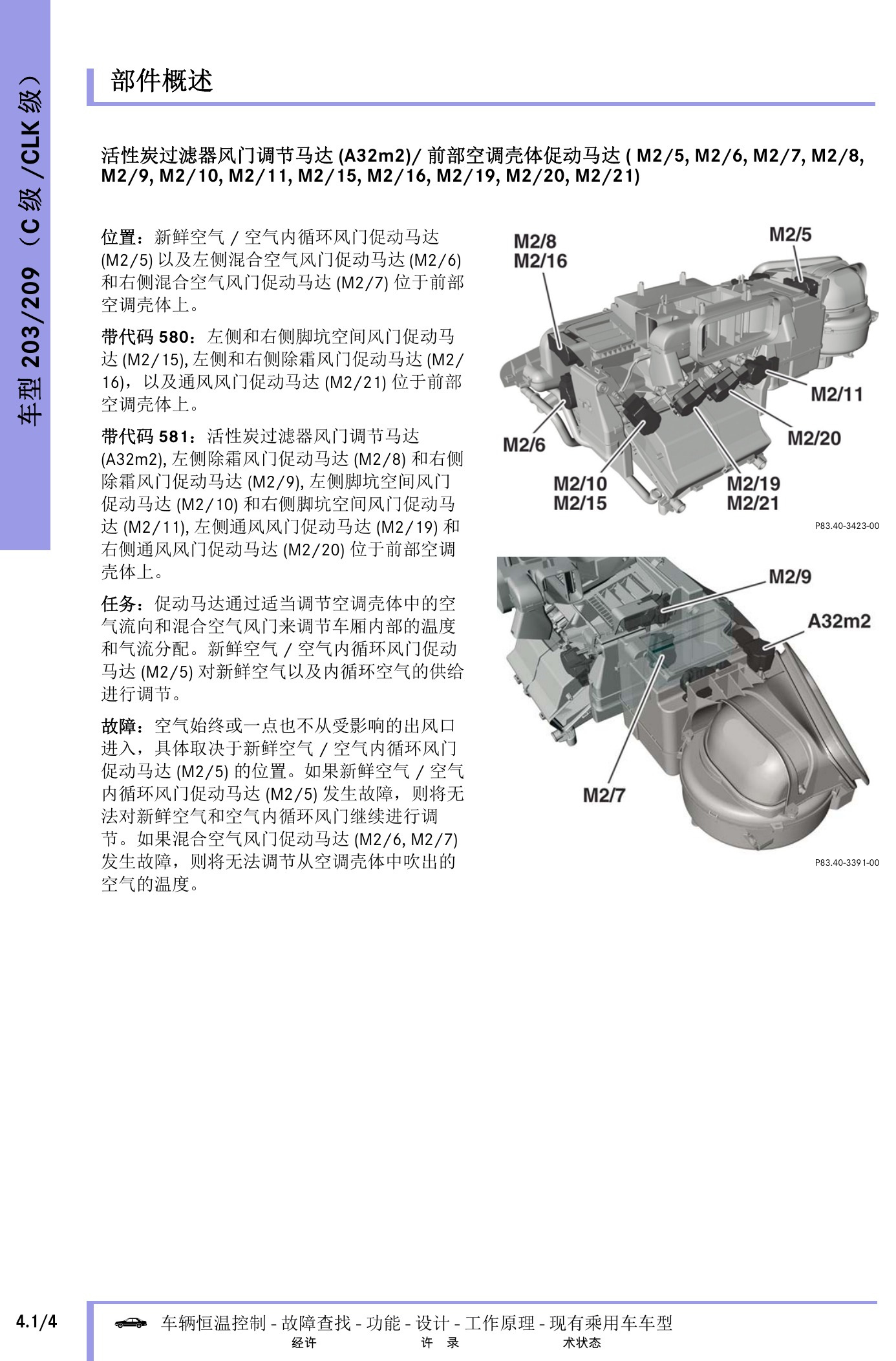

奔驰车辆恒温控制技术指南原第332页。

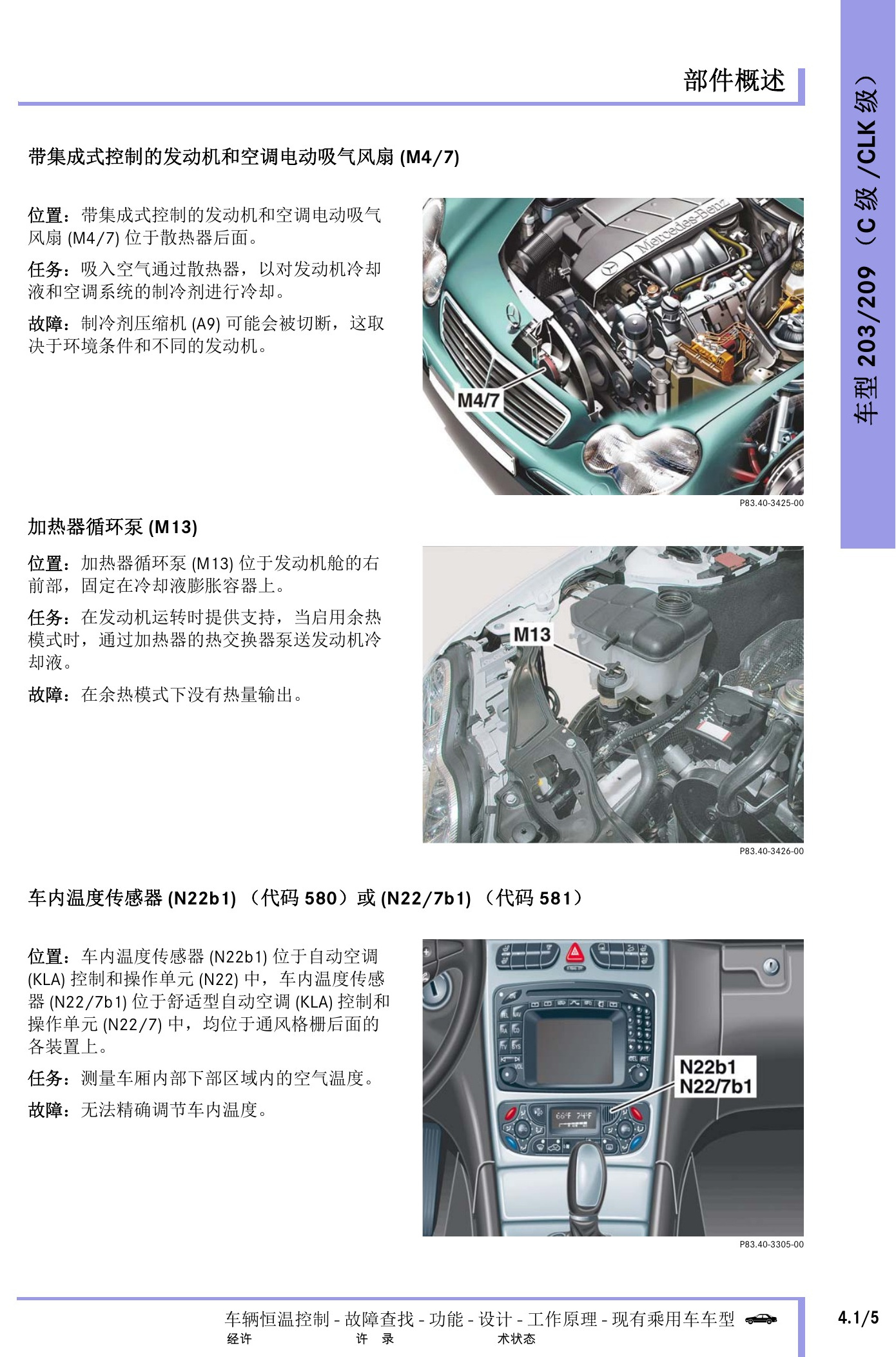

奔驰车辆恒温控制技术指南原第333页。

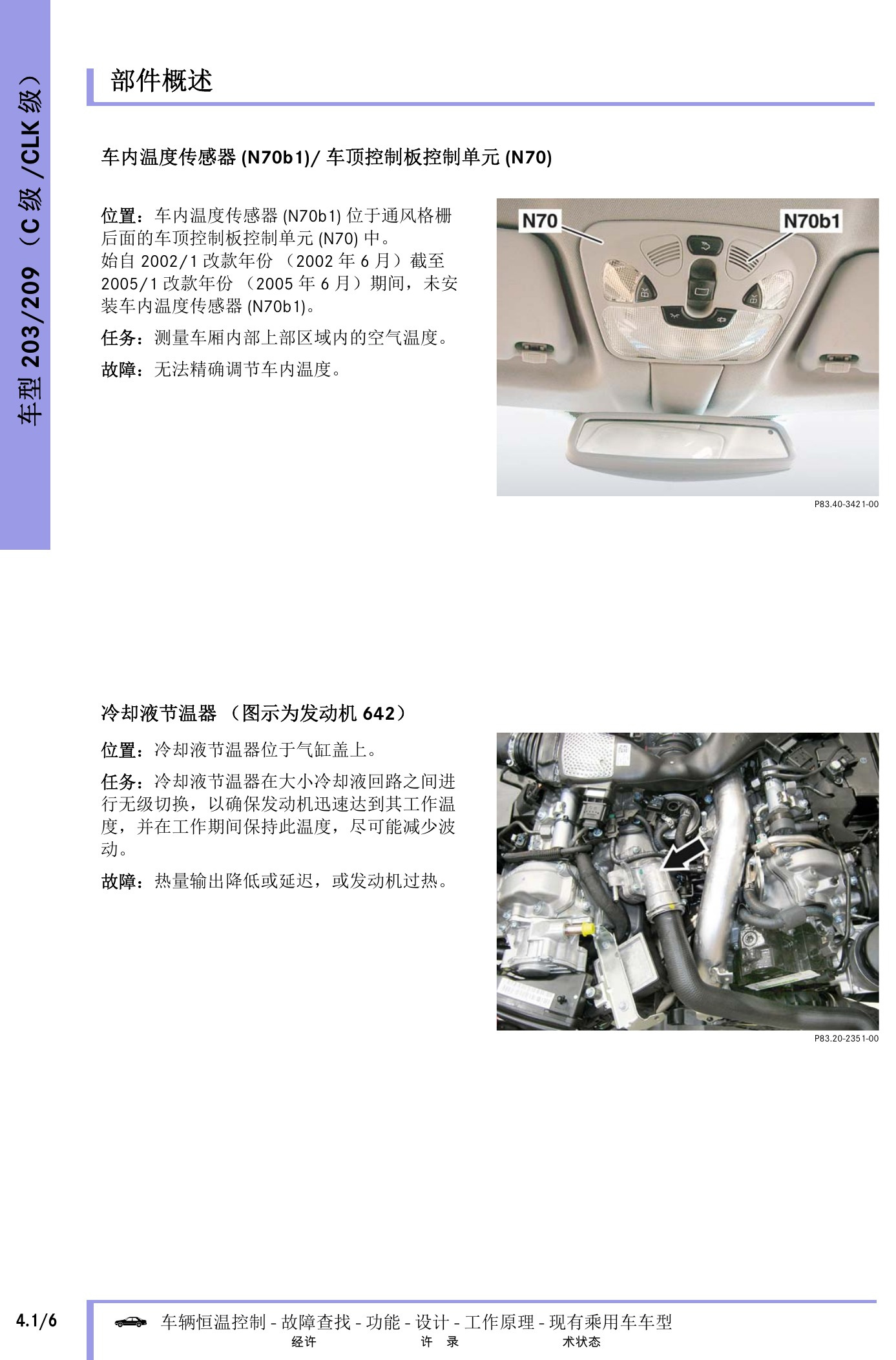

奔驰车辆恒温控制技术指南原第334页。

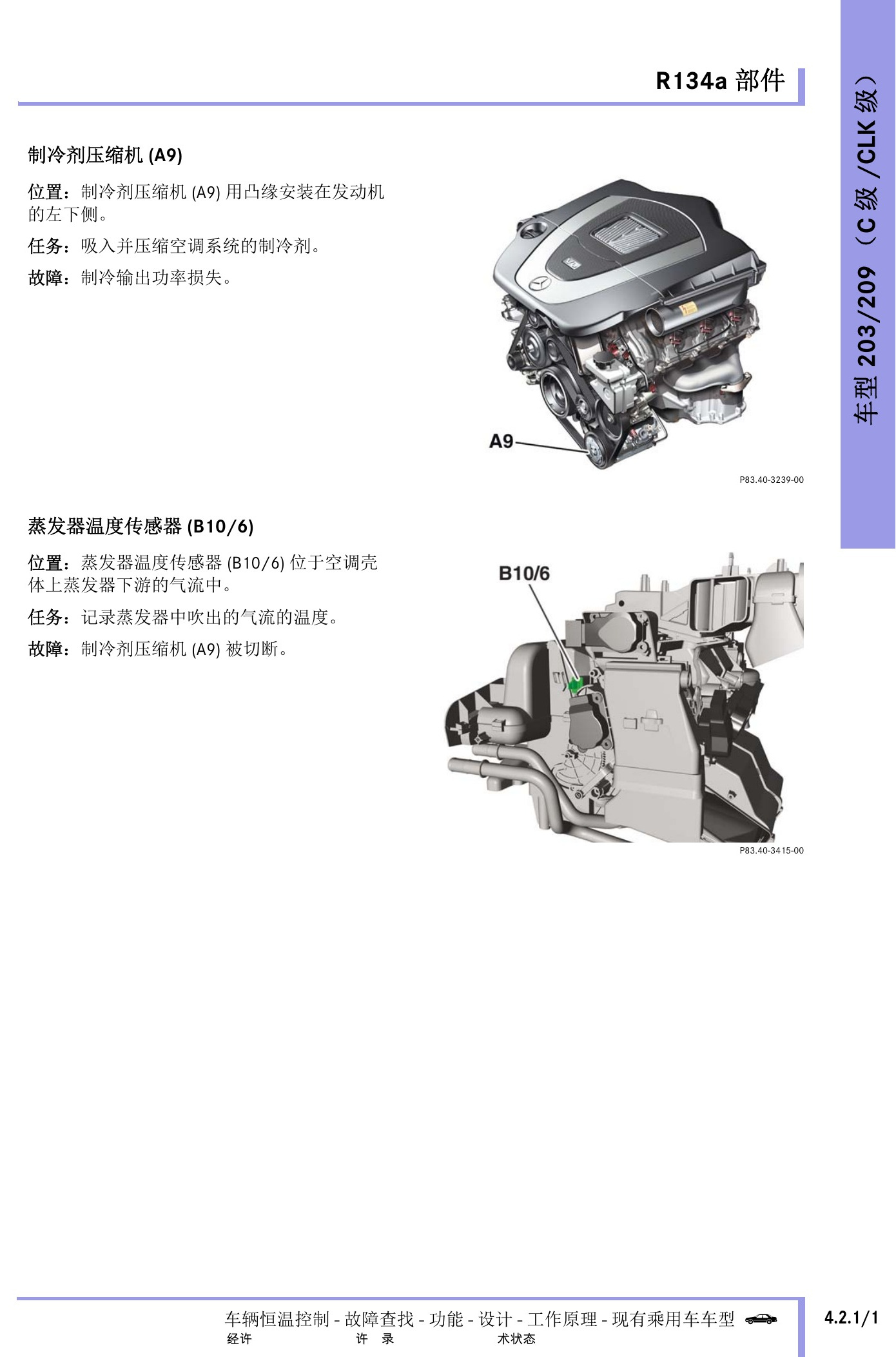

奔驰车辆恒温控制技术指南原第335页。

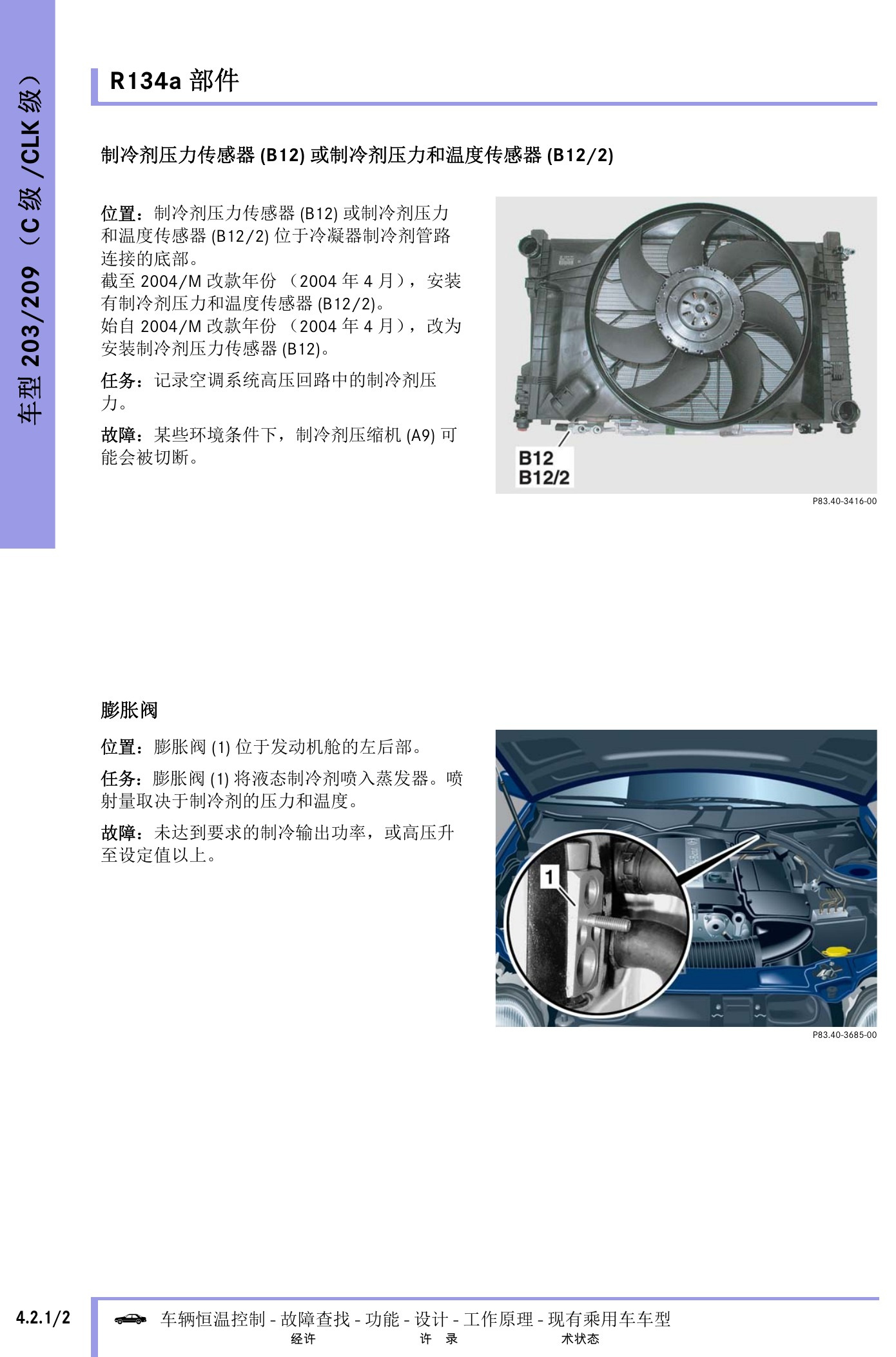

奔驰车辆恒温控制技术指南原第336页。

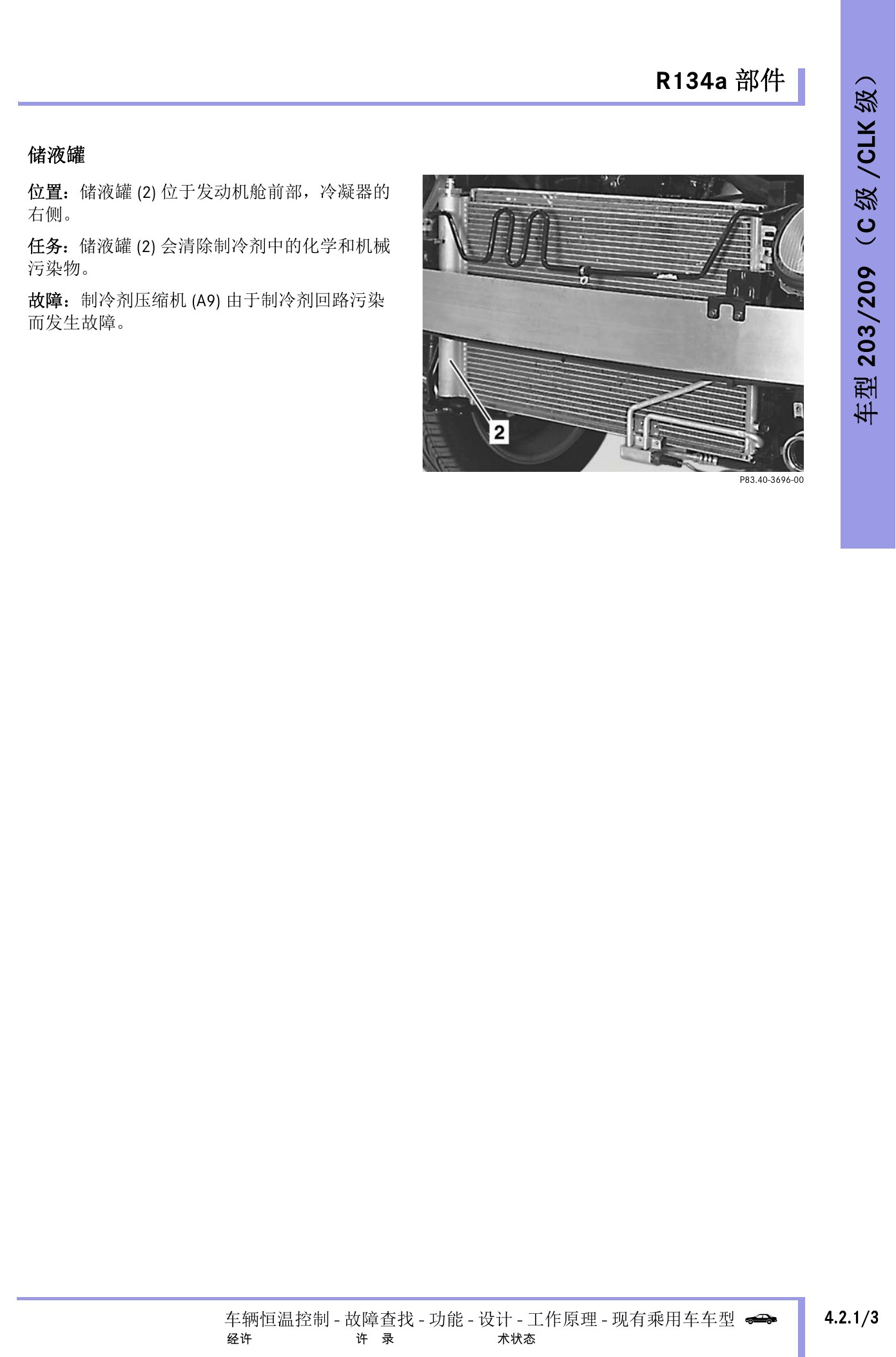

奔驰车辆恒温控制技术指南原第337页。

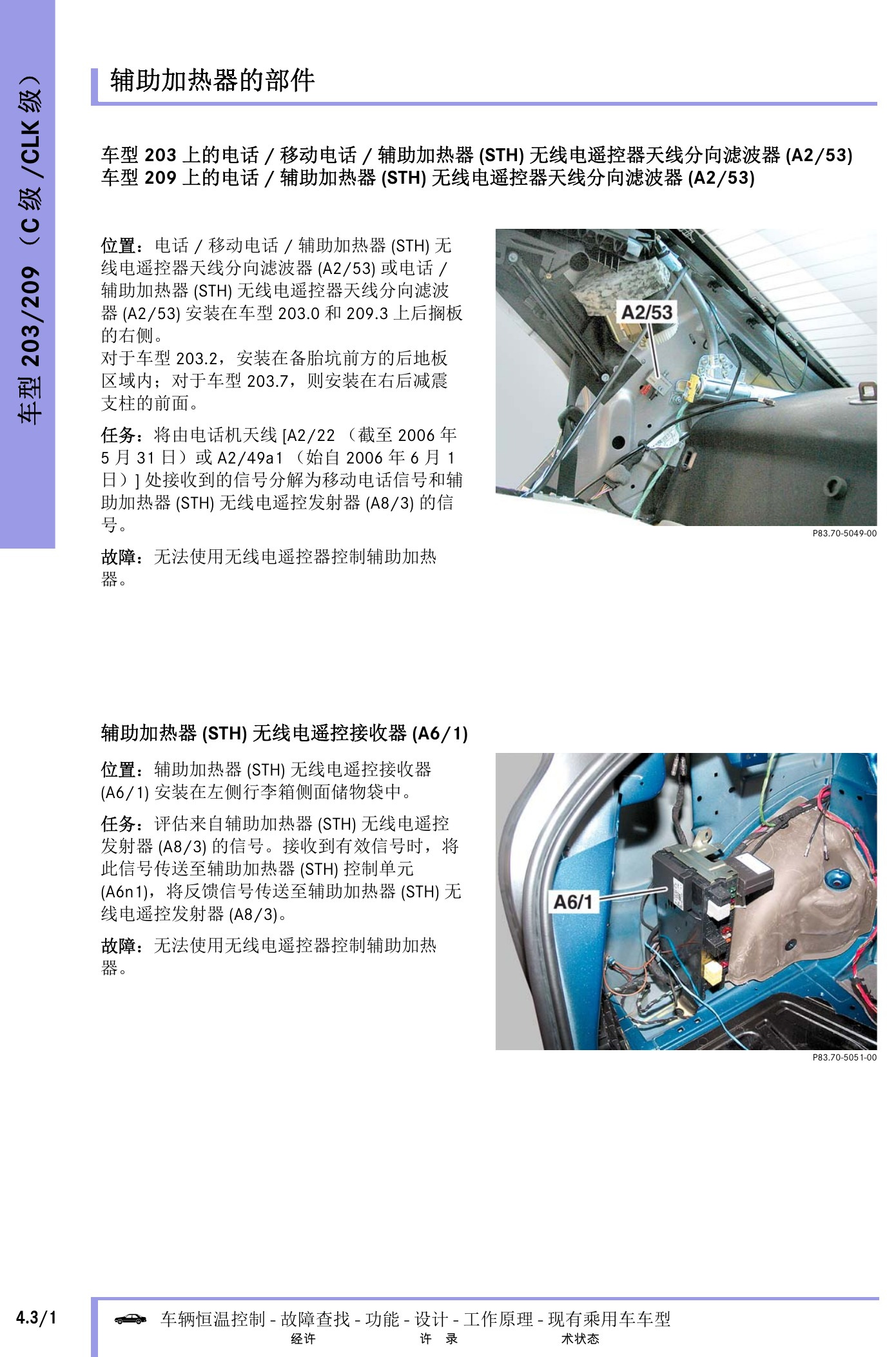

奔驰车辆恒温控制技术指南原第338页。

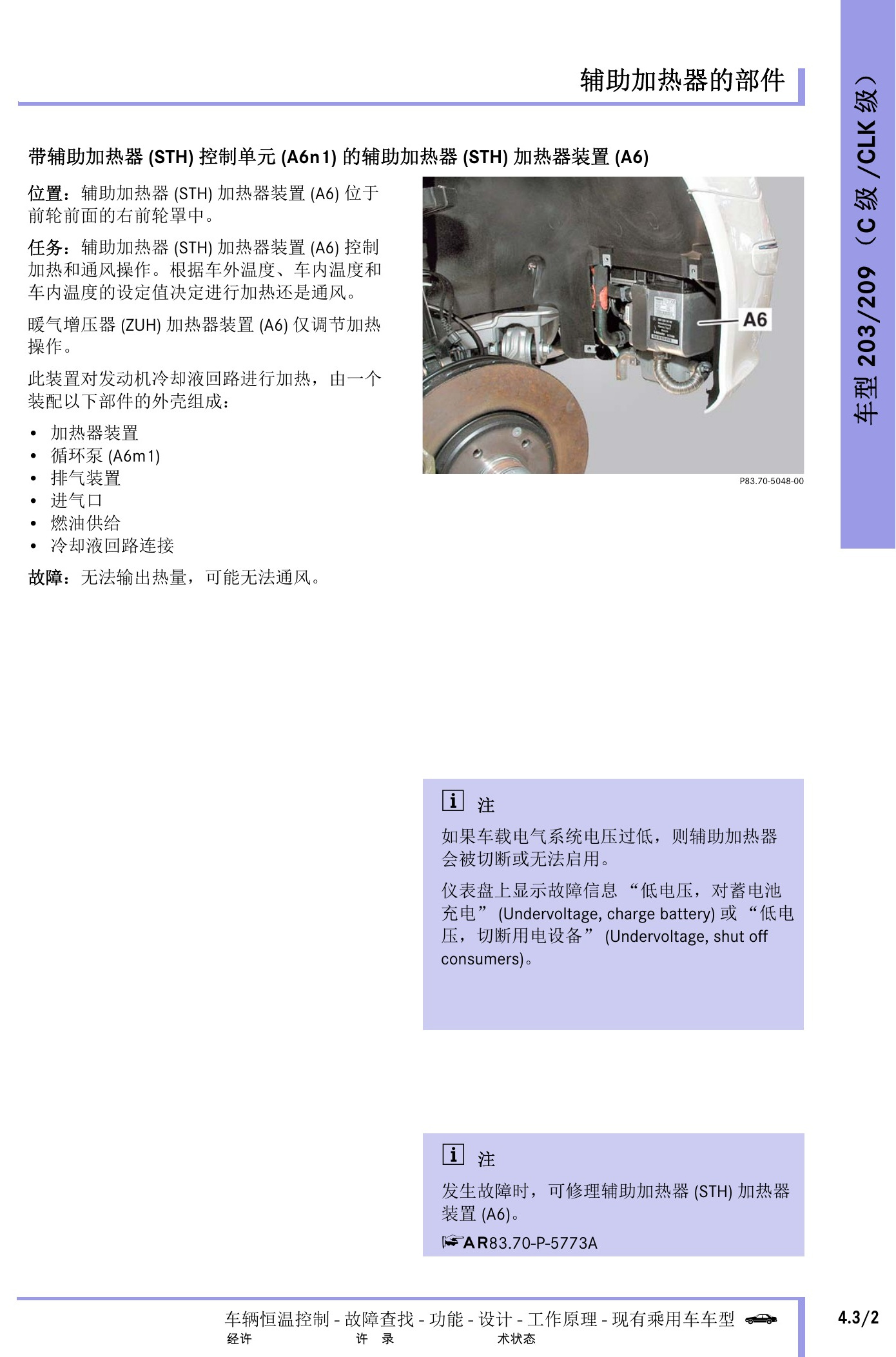

奔驰车辆恒温控制技术指南原第339页。

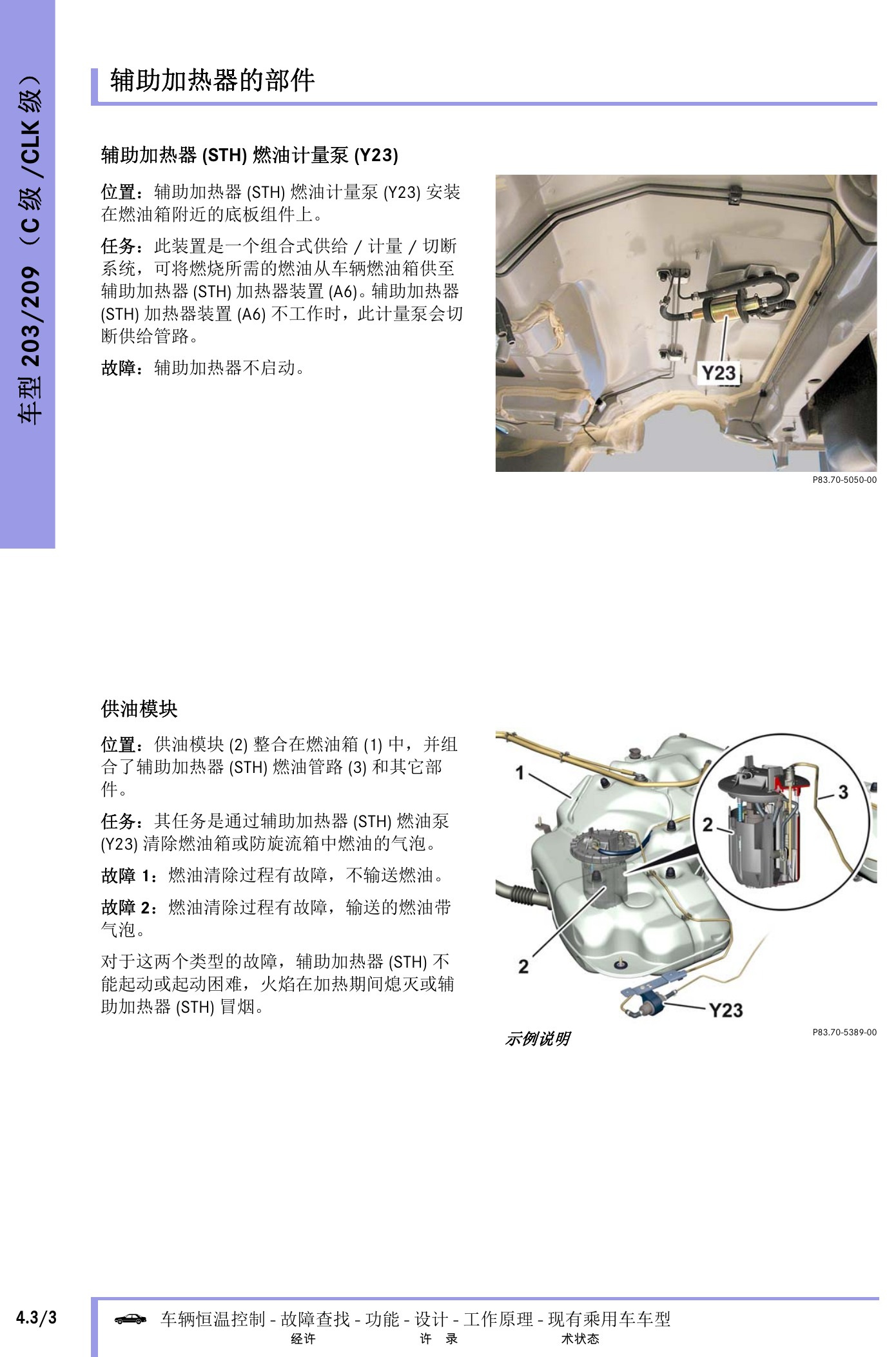

奔驰车辆恒温控制技术指南原第340页。

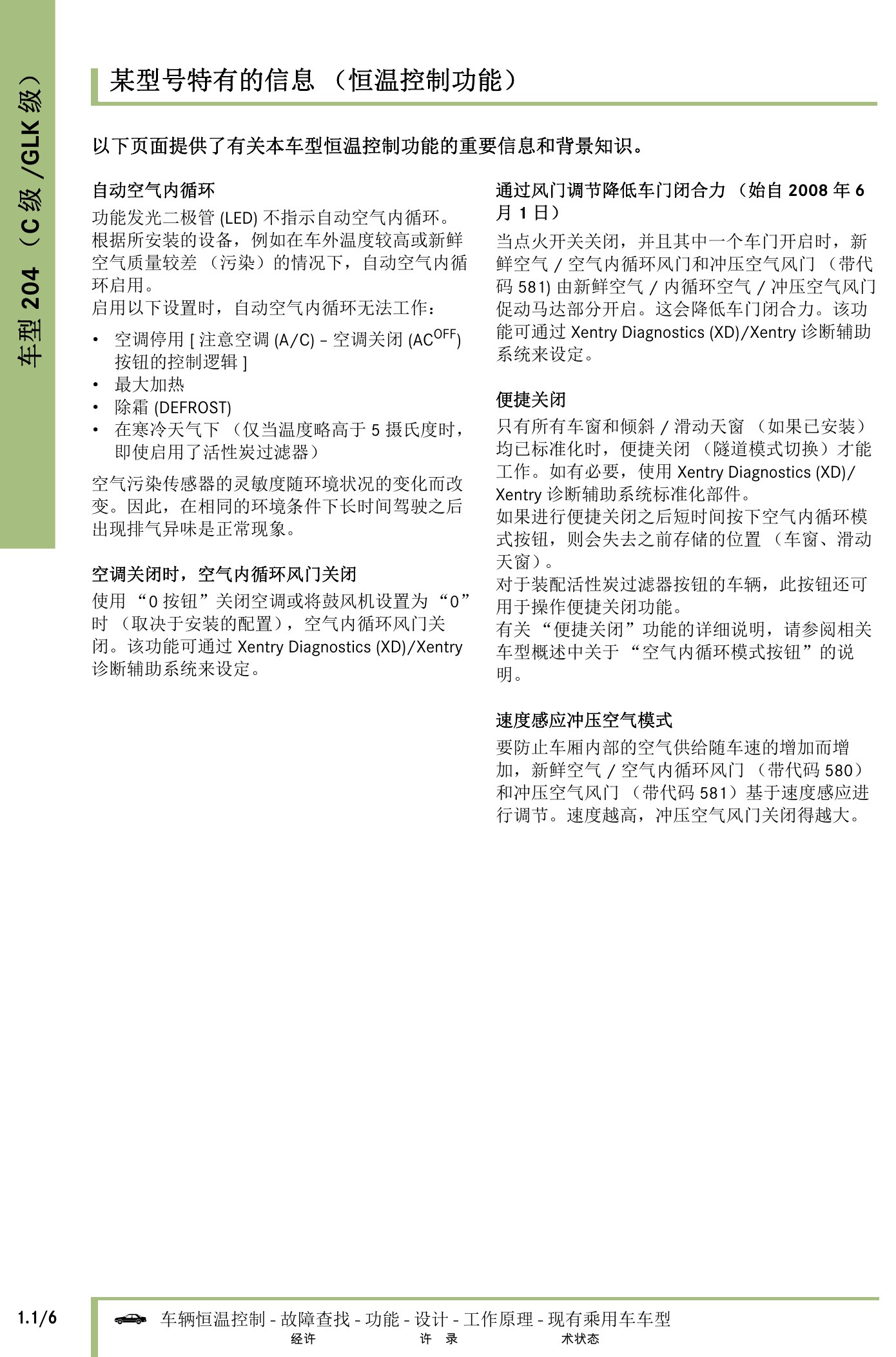

二、W204 C级与X204 GLK级恒温控制资料

包括空调及辅助加热器的车型特有信息、操作逻辑、系统概述、线路关系和部件说明。

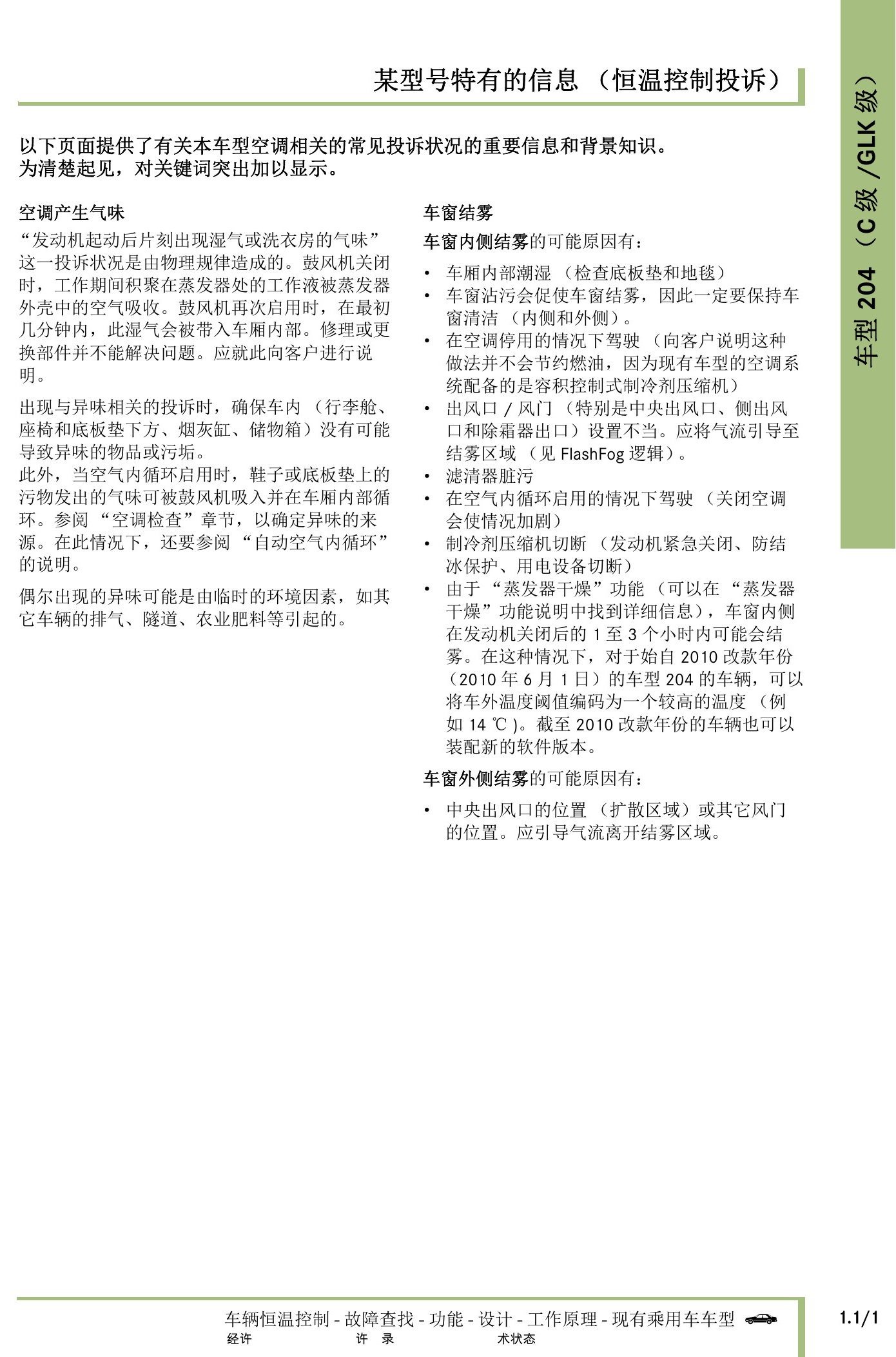

奔驰车辆恒温控制技术指南原第341页。

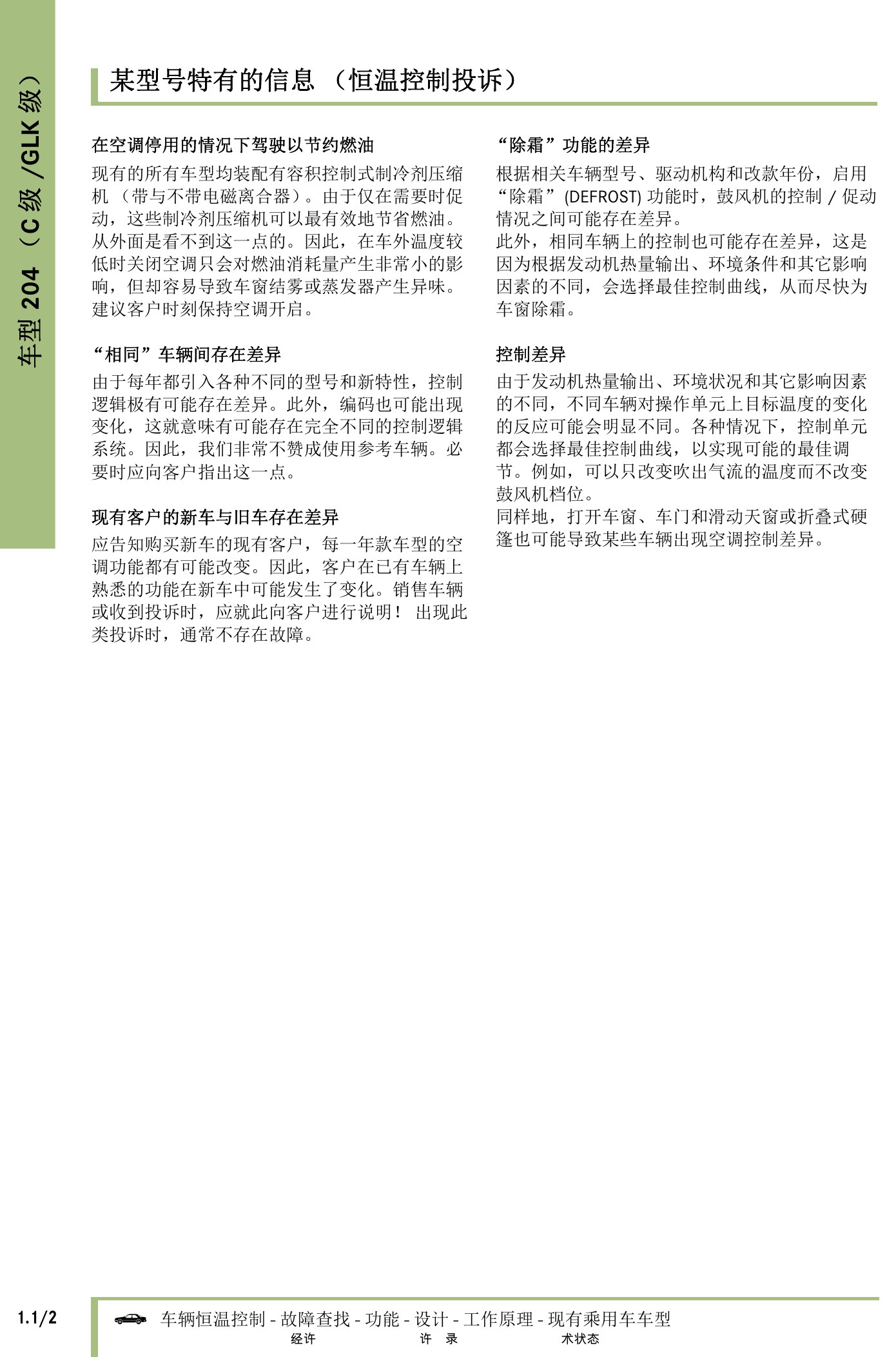

奔驰车辆恒温控制技术指南原第342页。

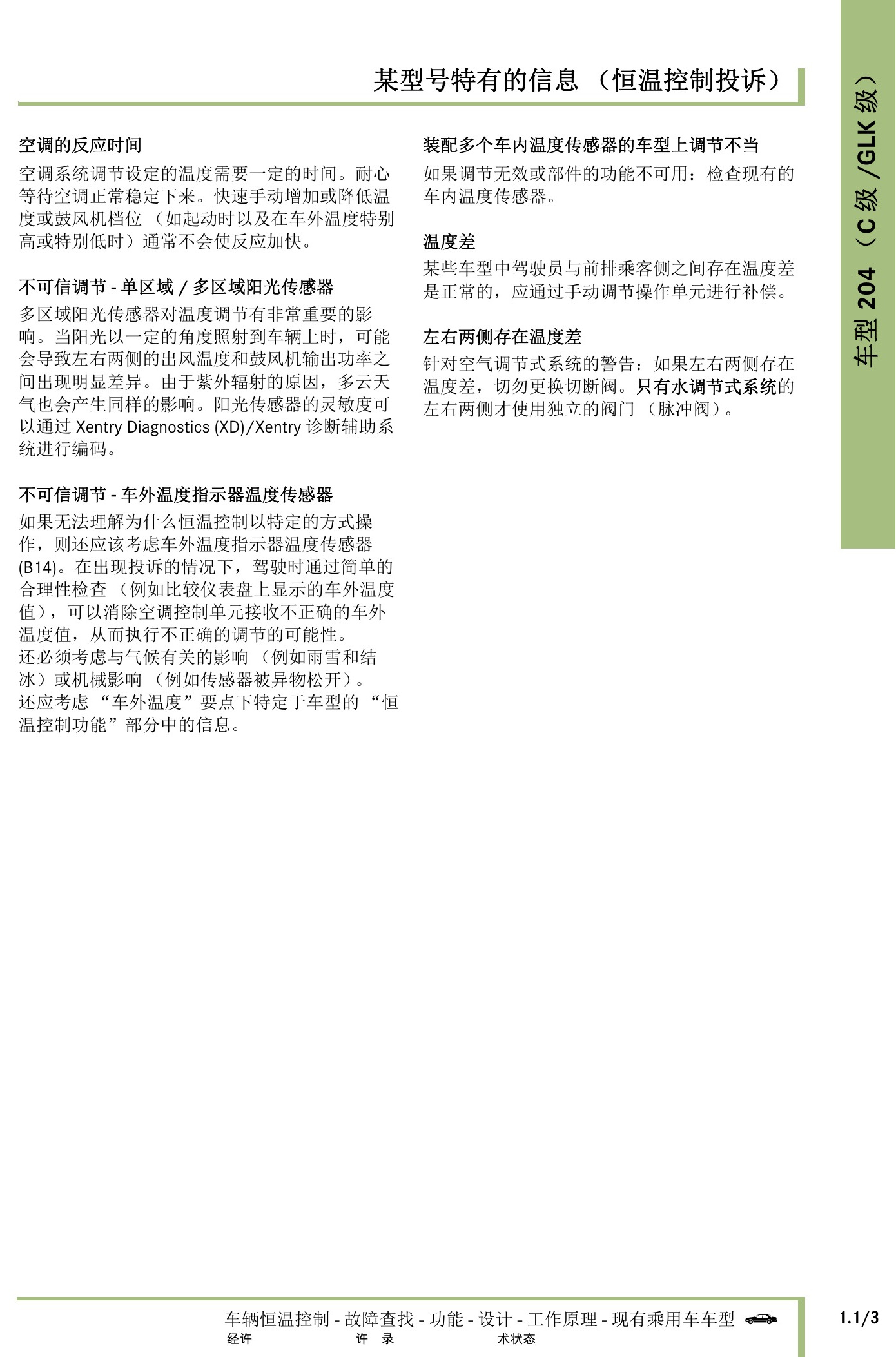

奔驰车辆恒温控制技术指南原第343页。

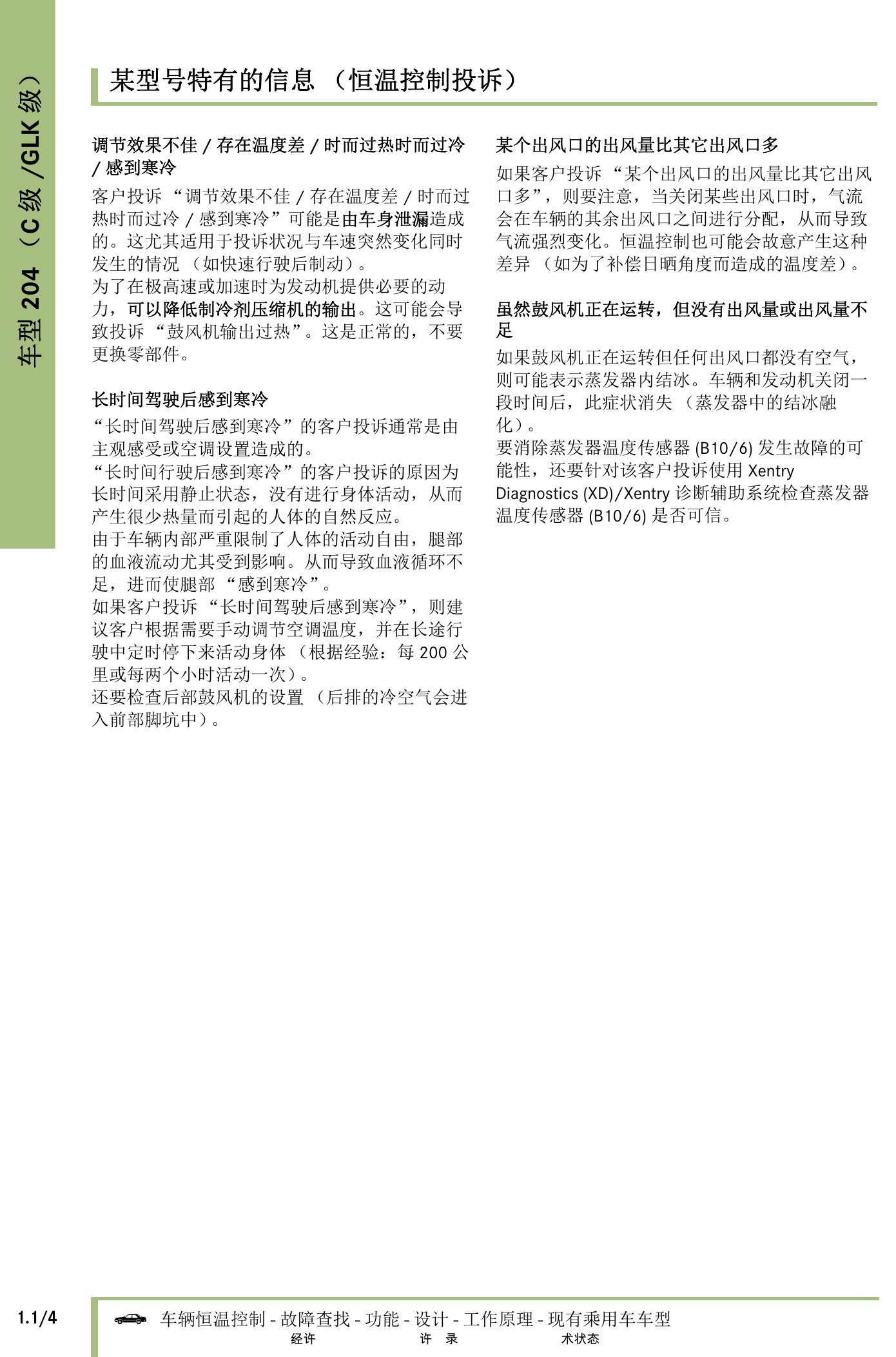

奔驰车辆恒温控制技术指南原第344页。

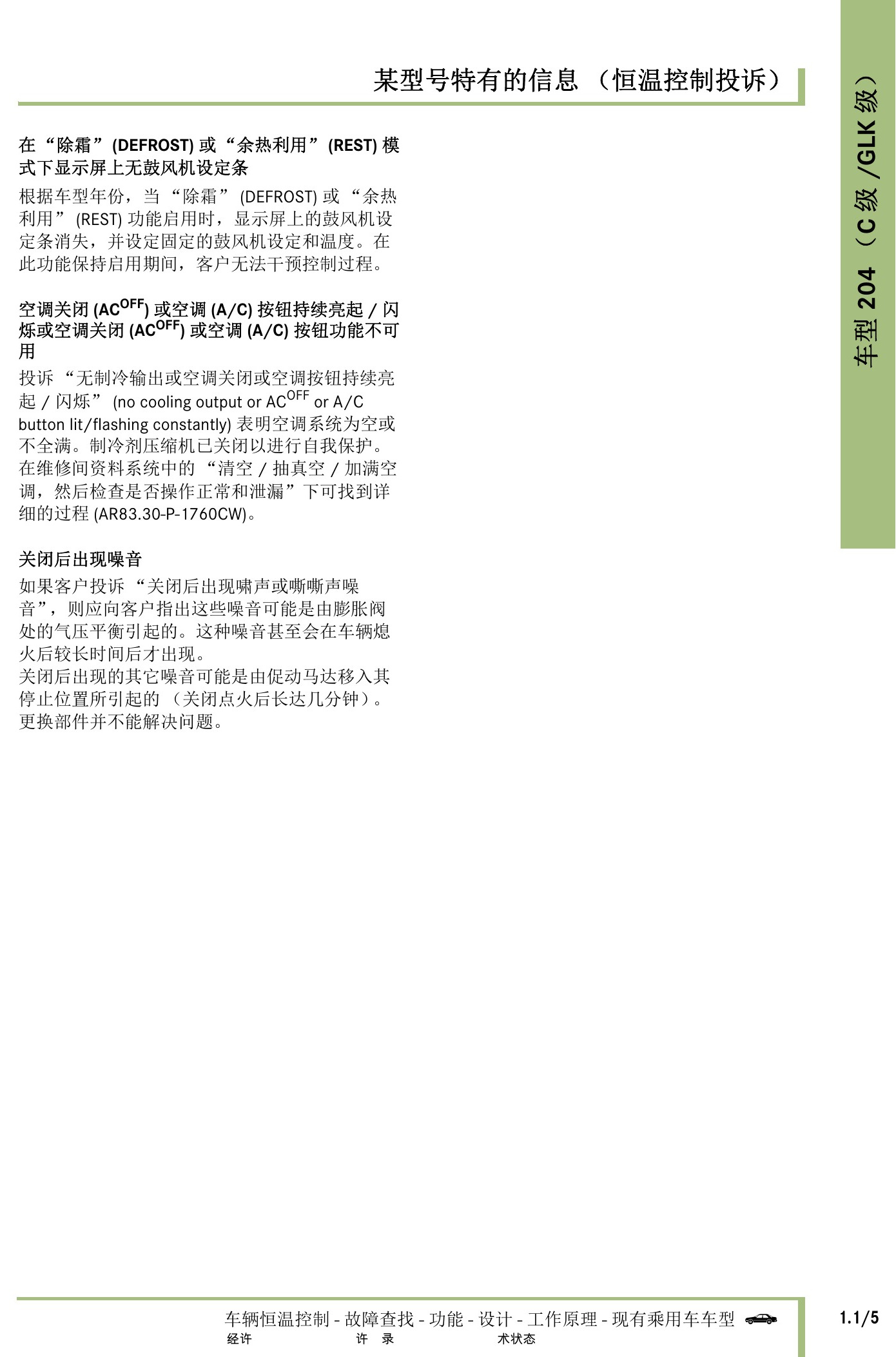

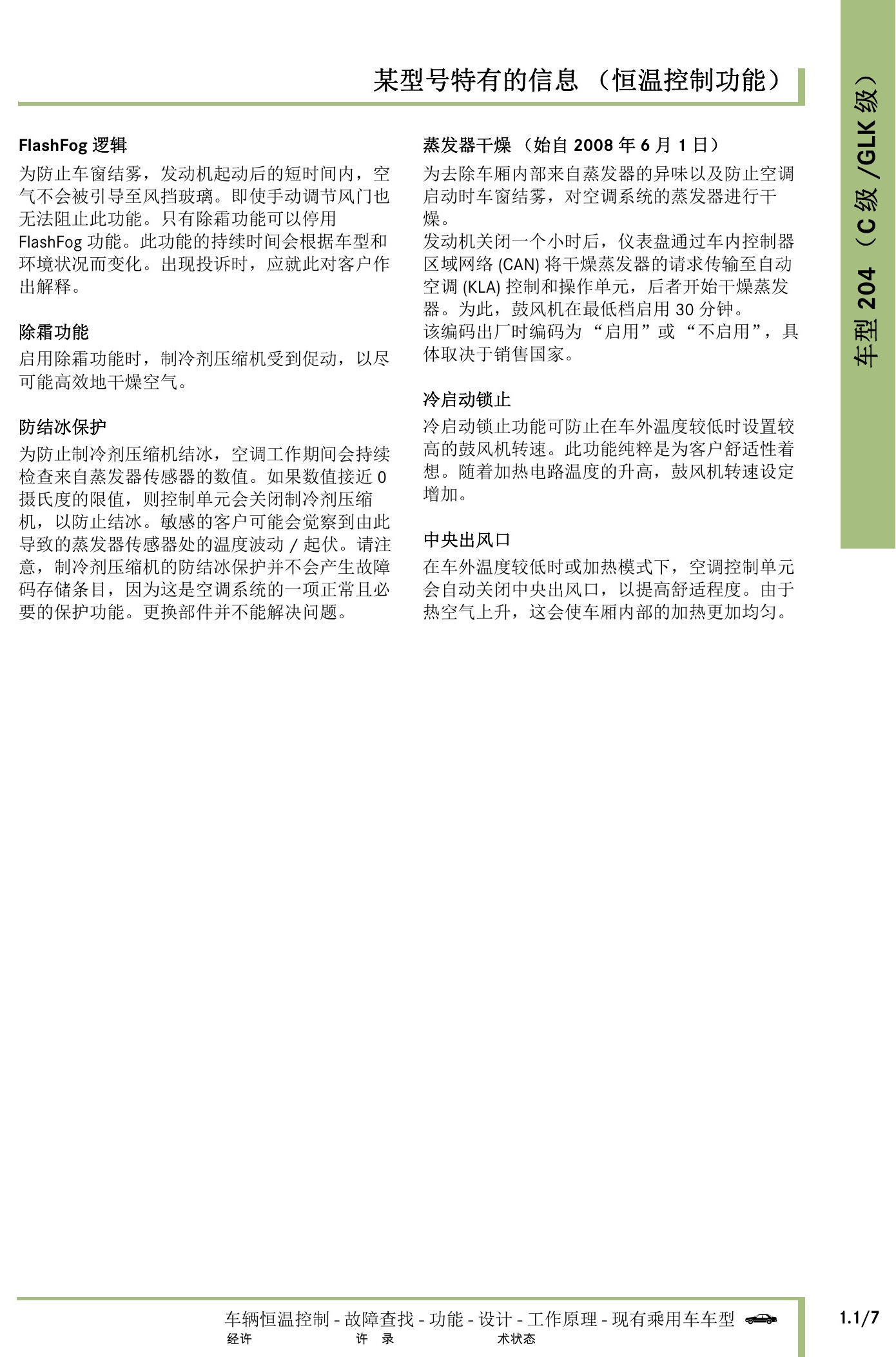

奔驰车辆恒温控制技术指南原第345页。

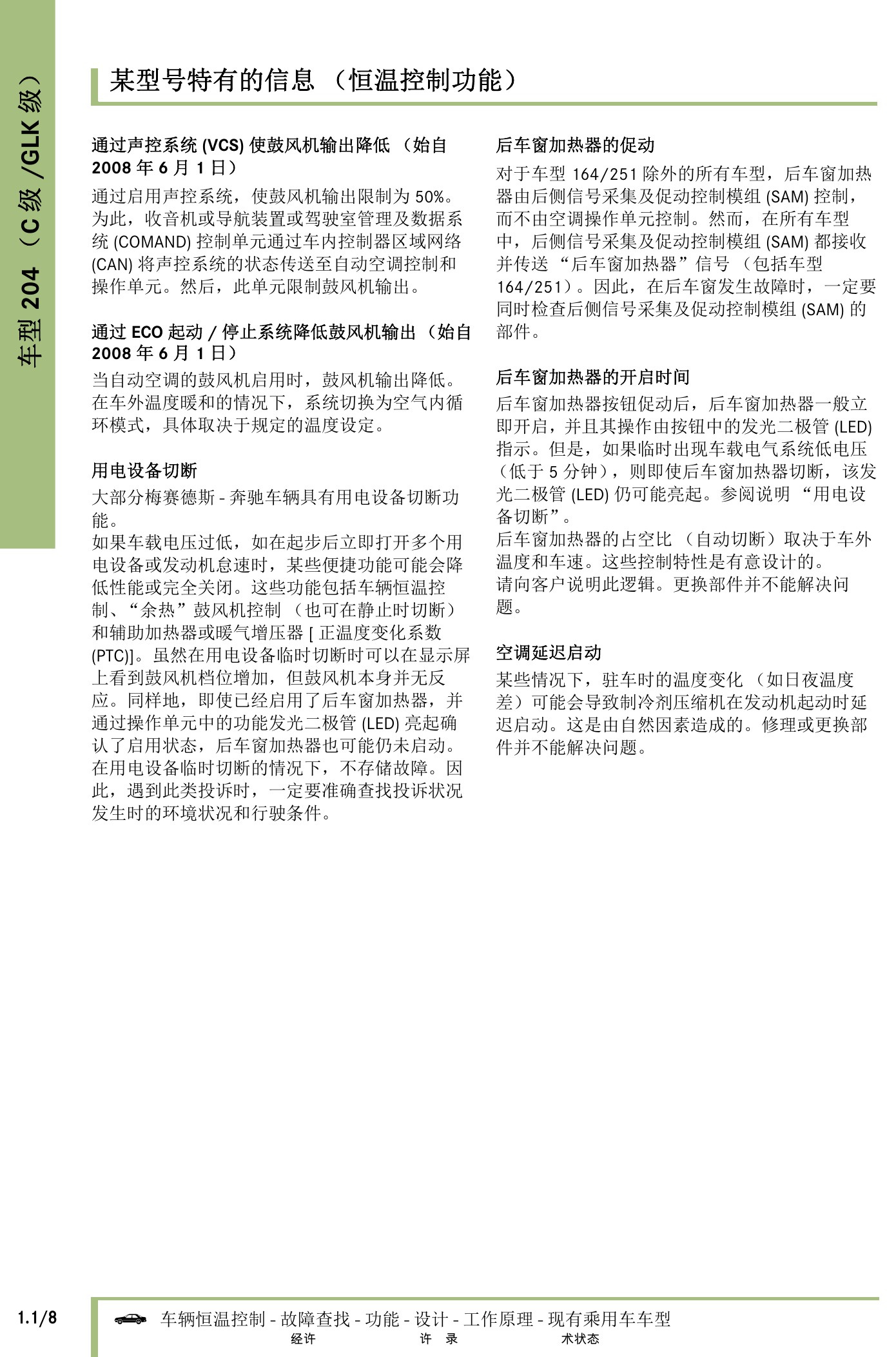

奔驰车辆恒温控制技术指南原第346页。
奔驰车辆恒温控制技术指南原第347页。

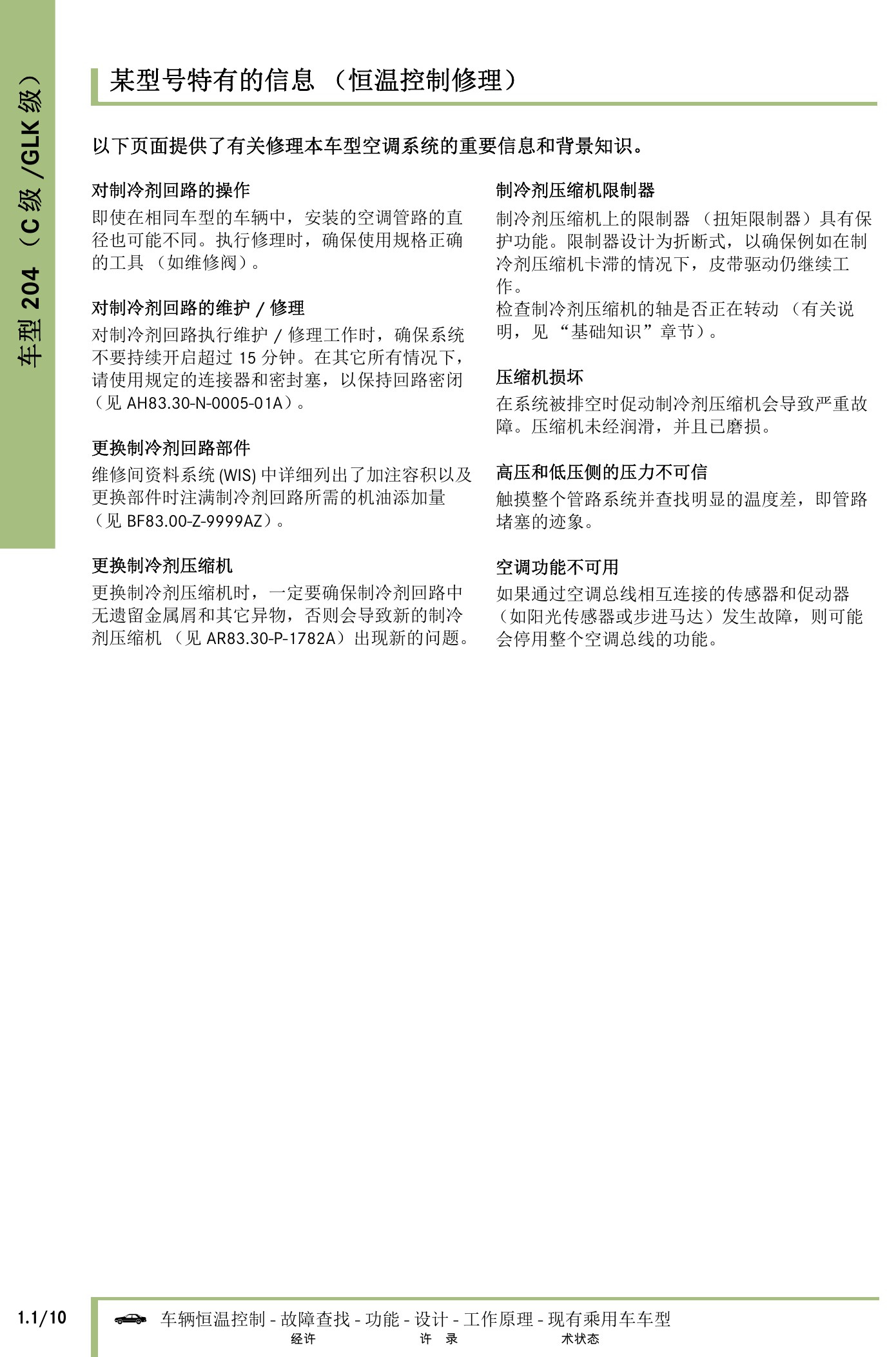

奔驰车辆恒温控制技术指南原第348页。

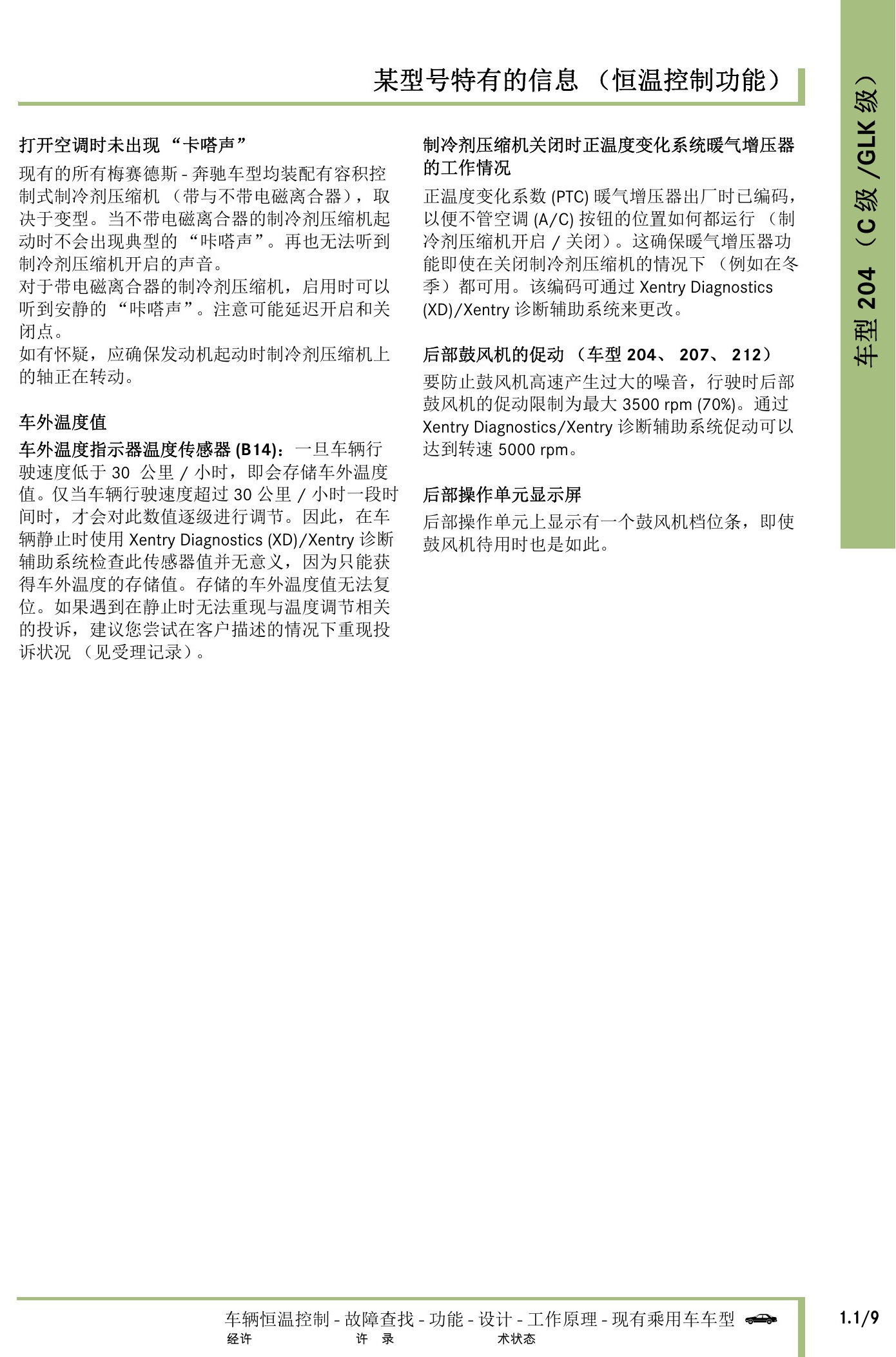

奔驰车辆恒温控制技术指南原第349页。
奔驰车辆恒温控制技术指南原第350页。

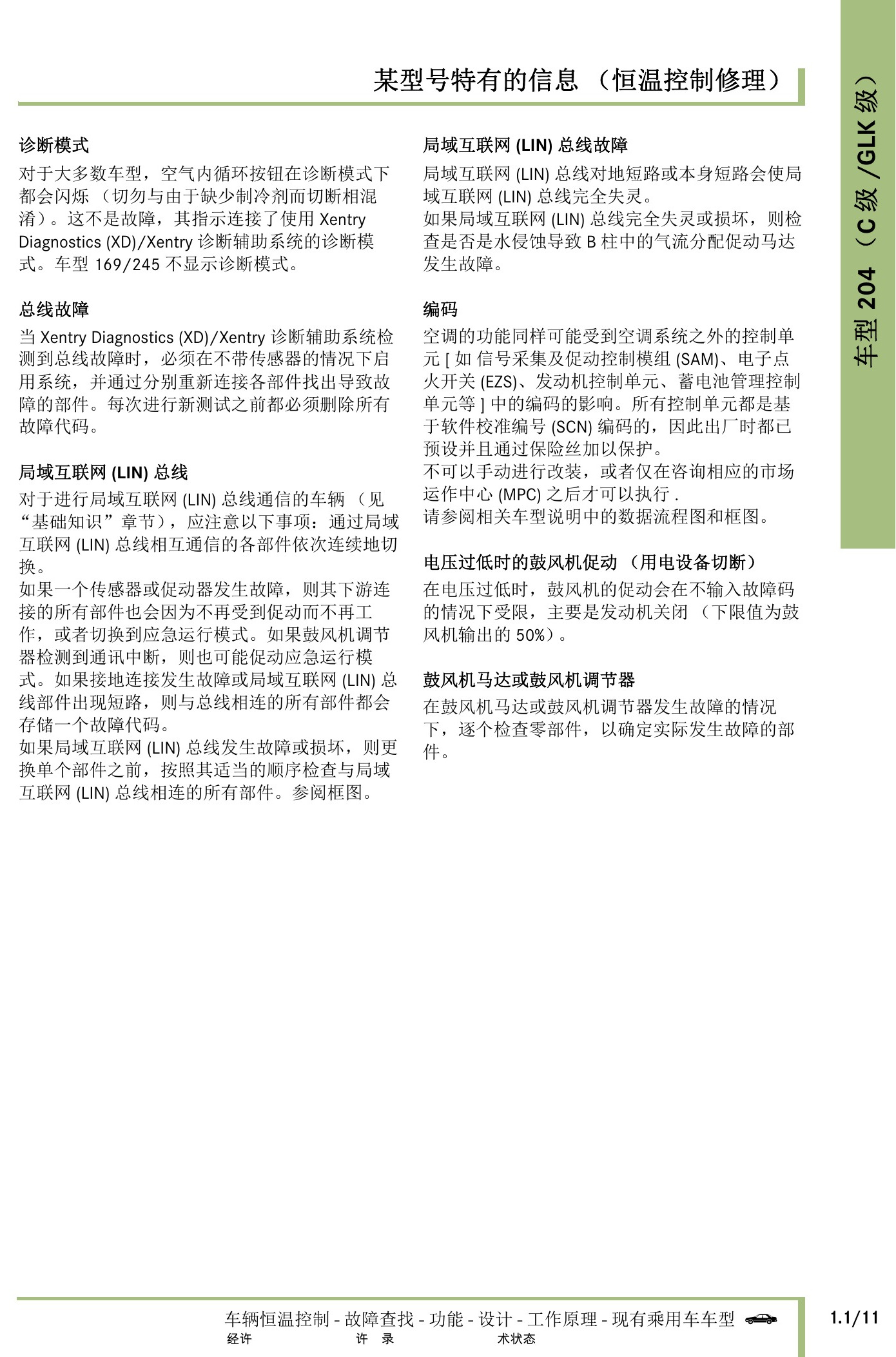

奔驰车辆恒温控制技术指南原第351页。

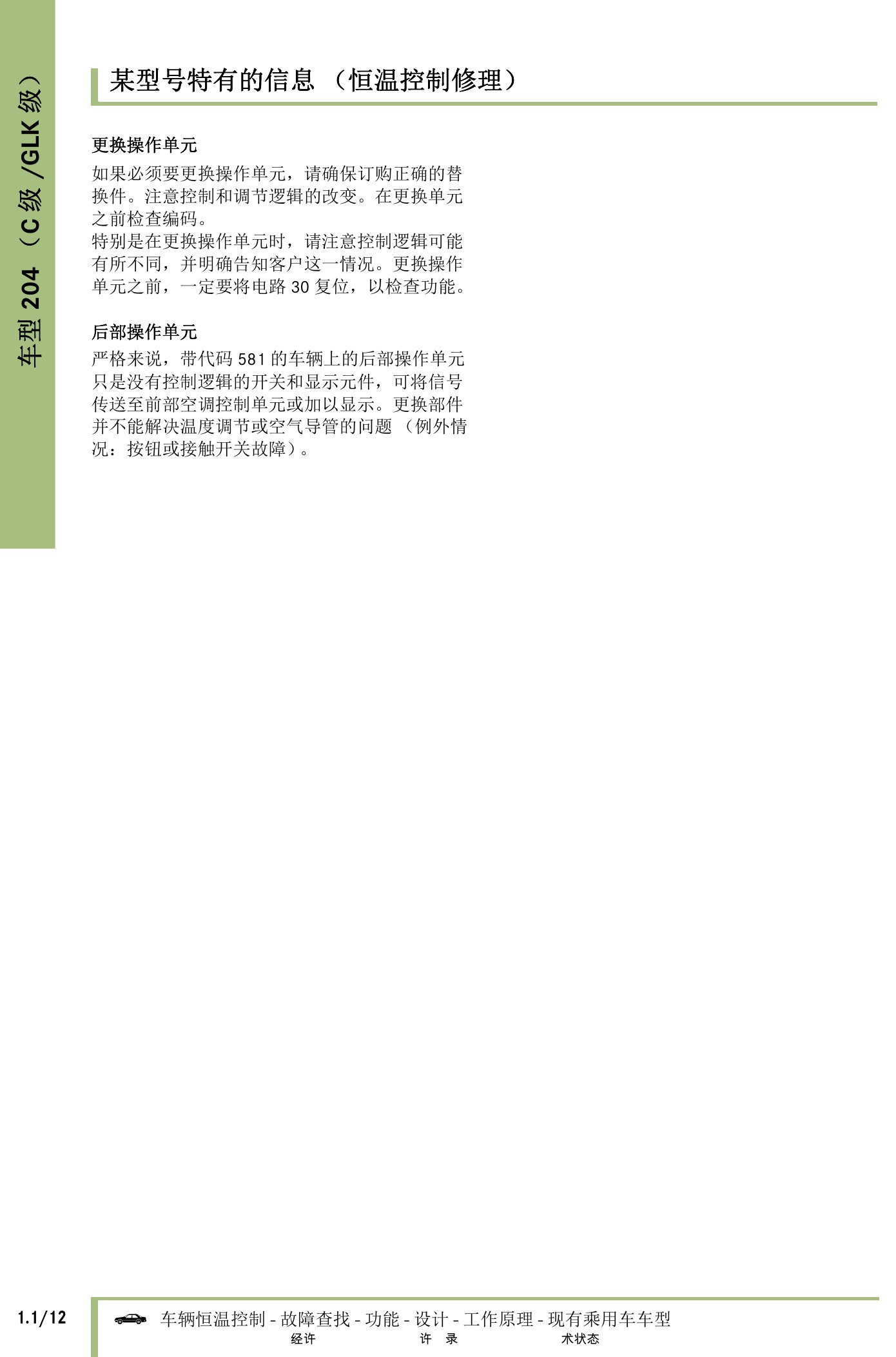

奔驰车辆恒温控制技术指南原第352页。

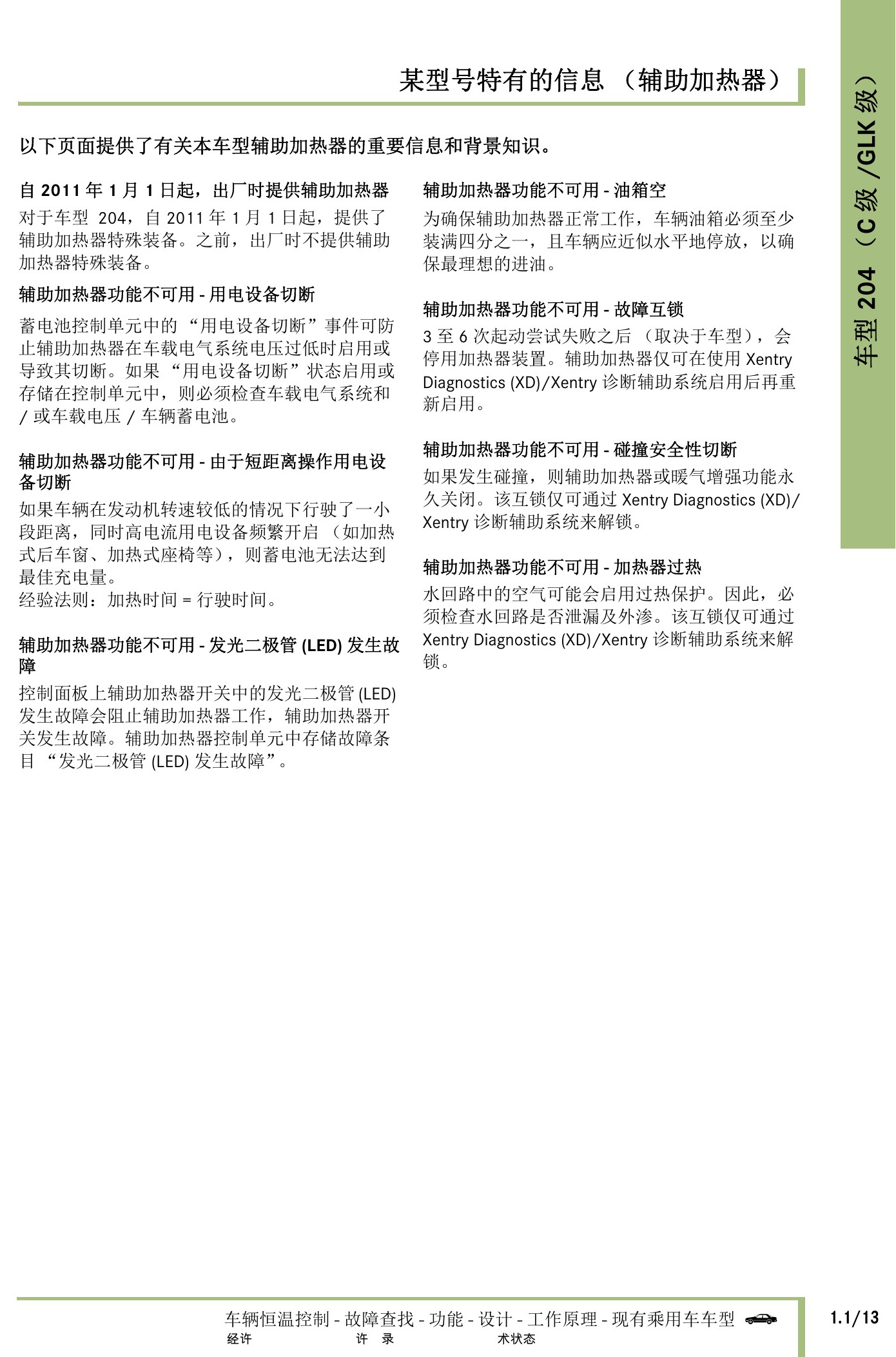

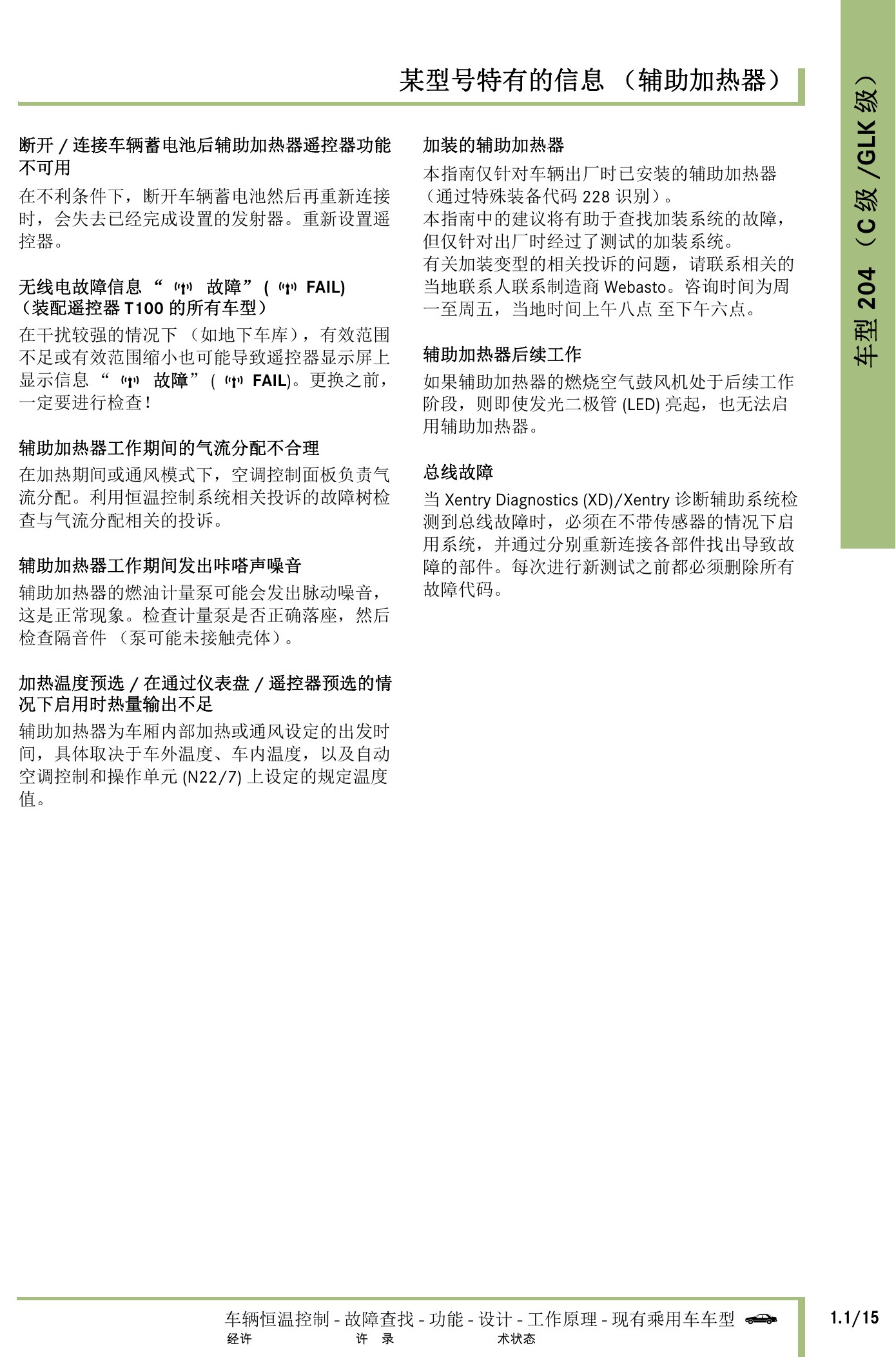

奔驰车辆恒温控制技术指南原第353页。

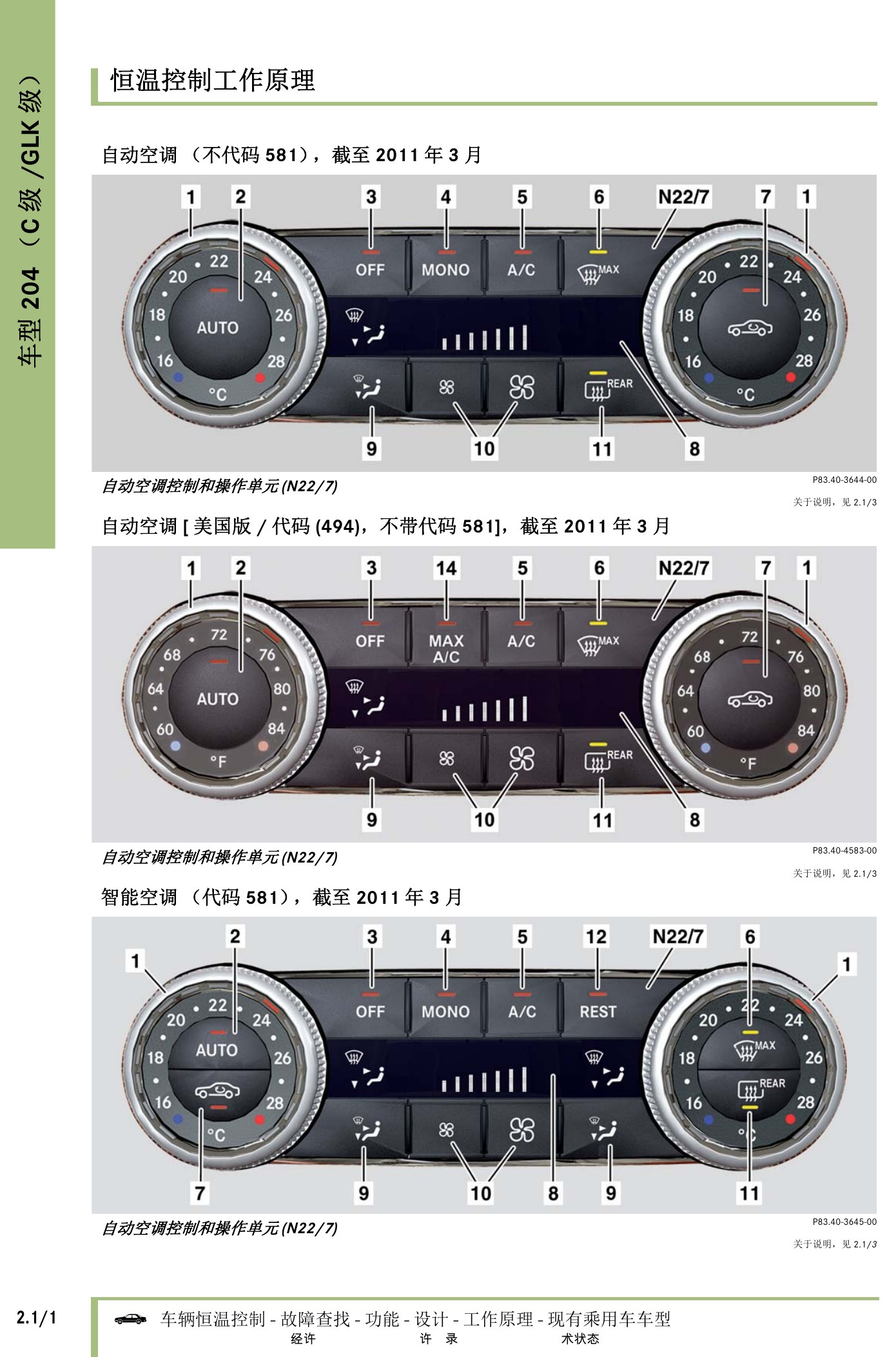

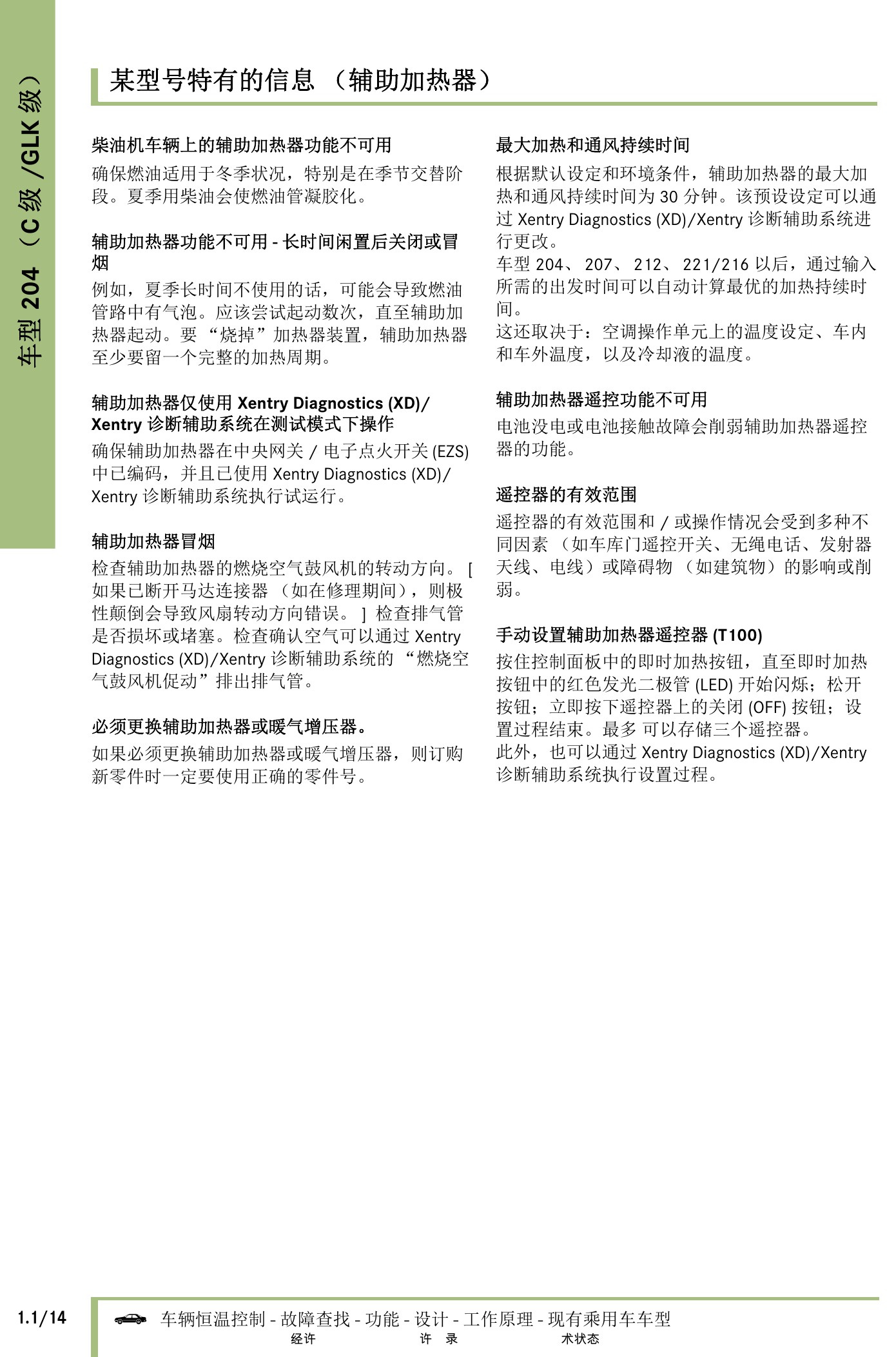

奔驰车辆恒温控制技术指南原第354页。
奔驰车辆恒温控制技术指南原第355页。
奔驰车辆恒温控制技术指南原第356页。

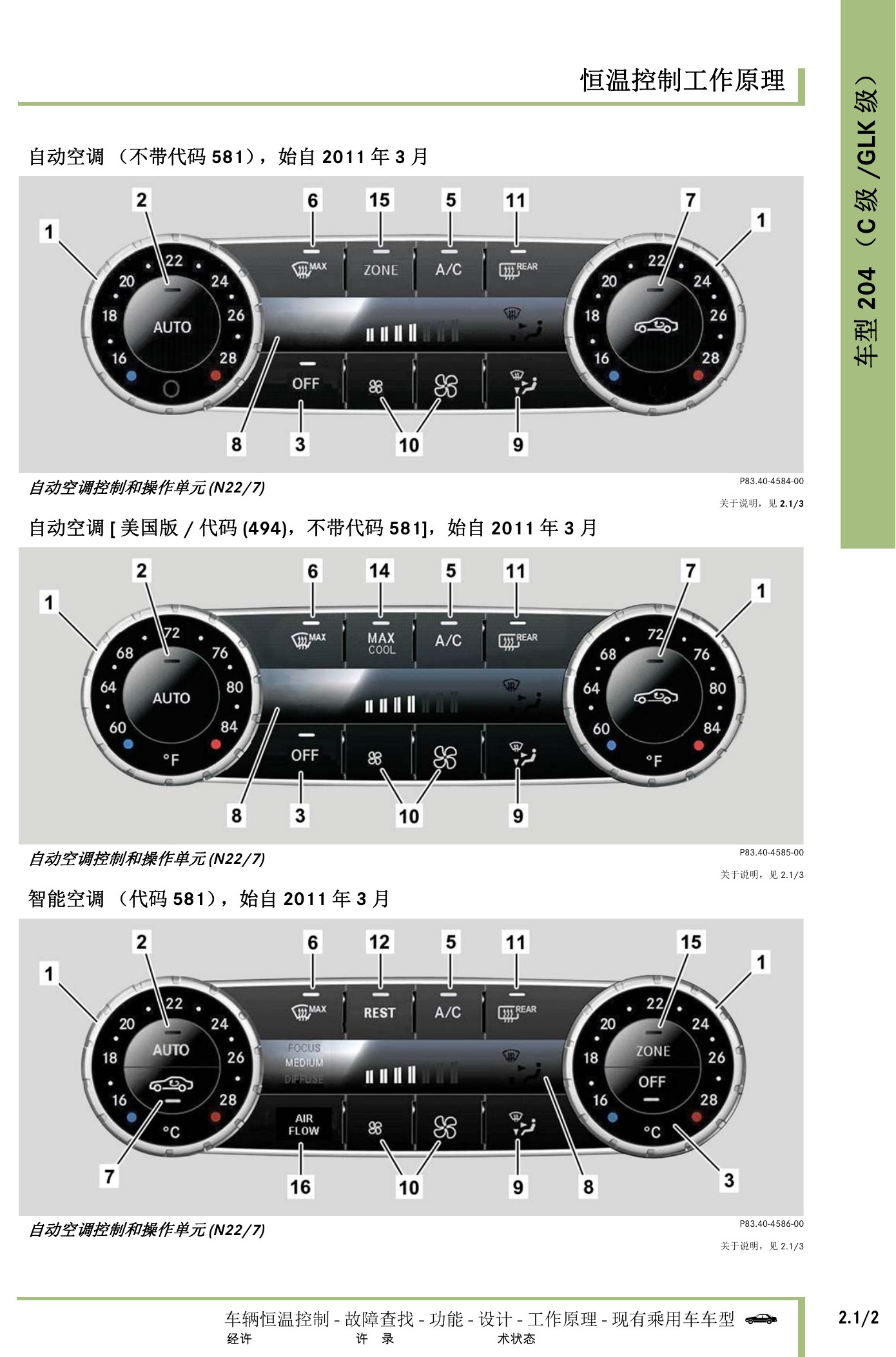

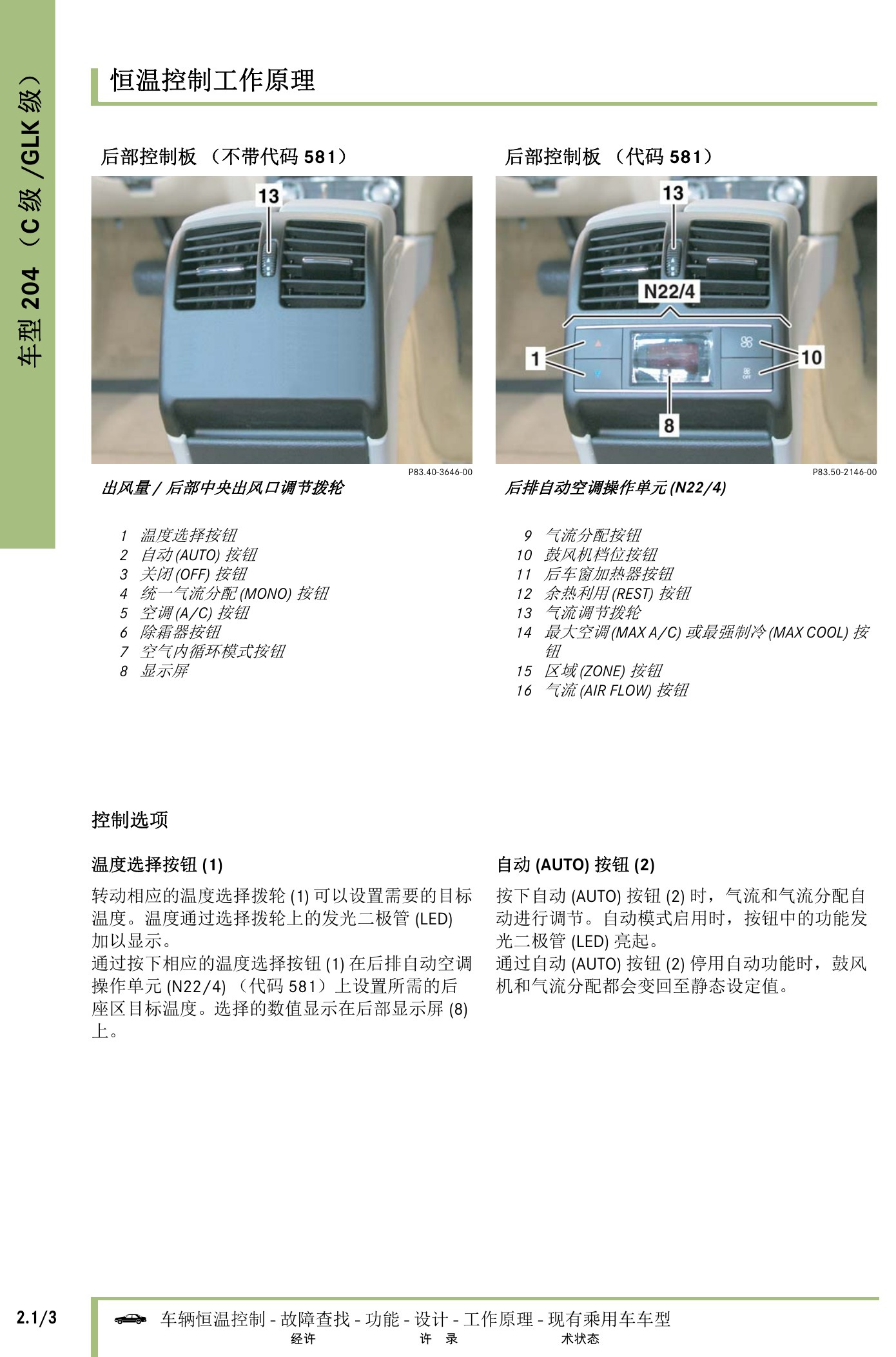

奔驰车辆恒温控制技术指南原第357页。
奔驰车辆恒温控制技术指南原第358页。

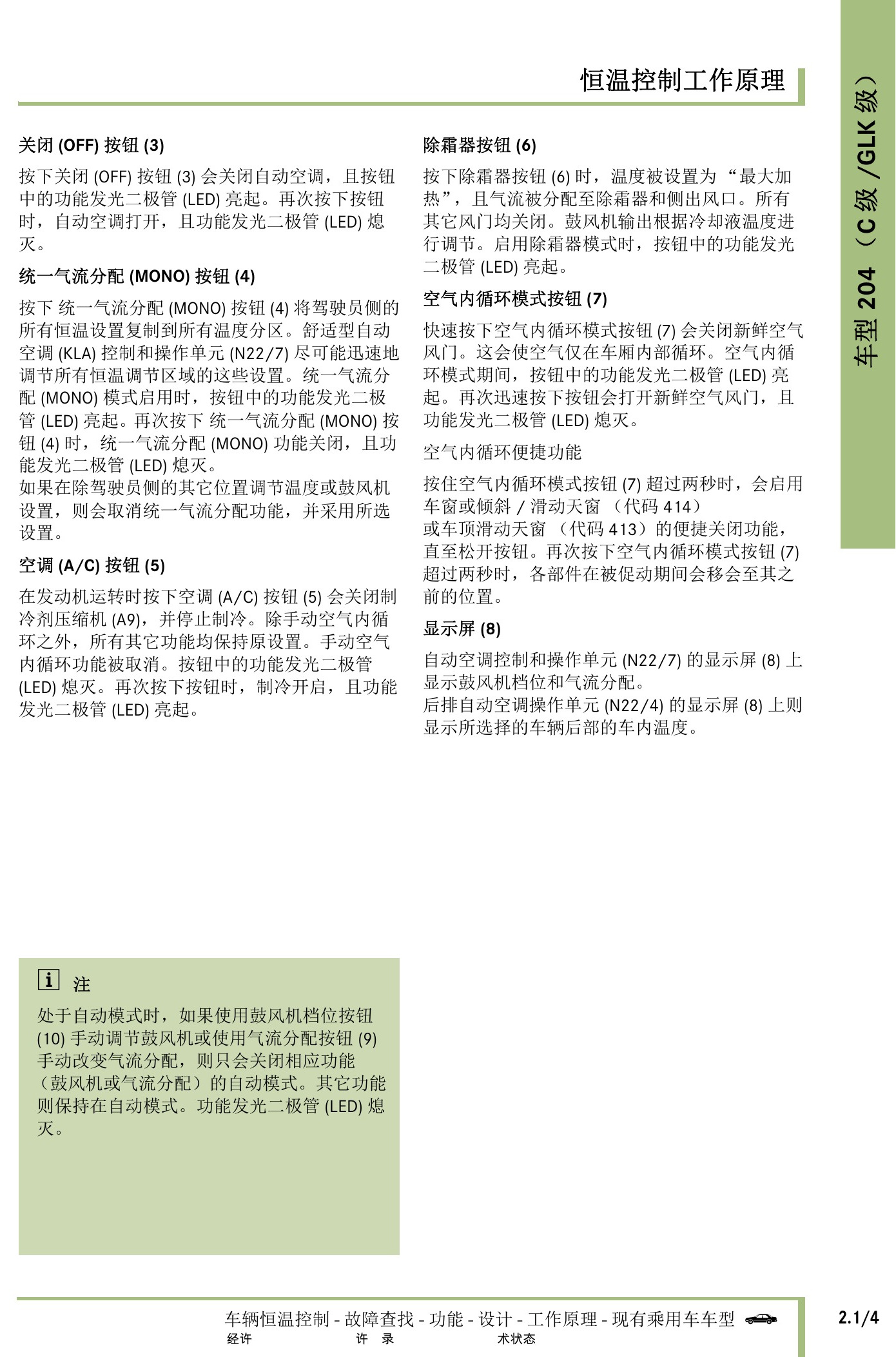

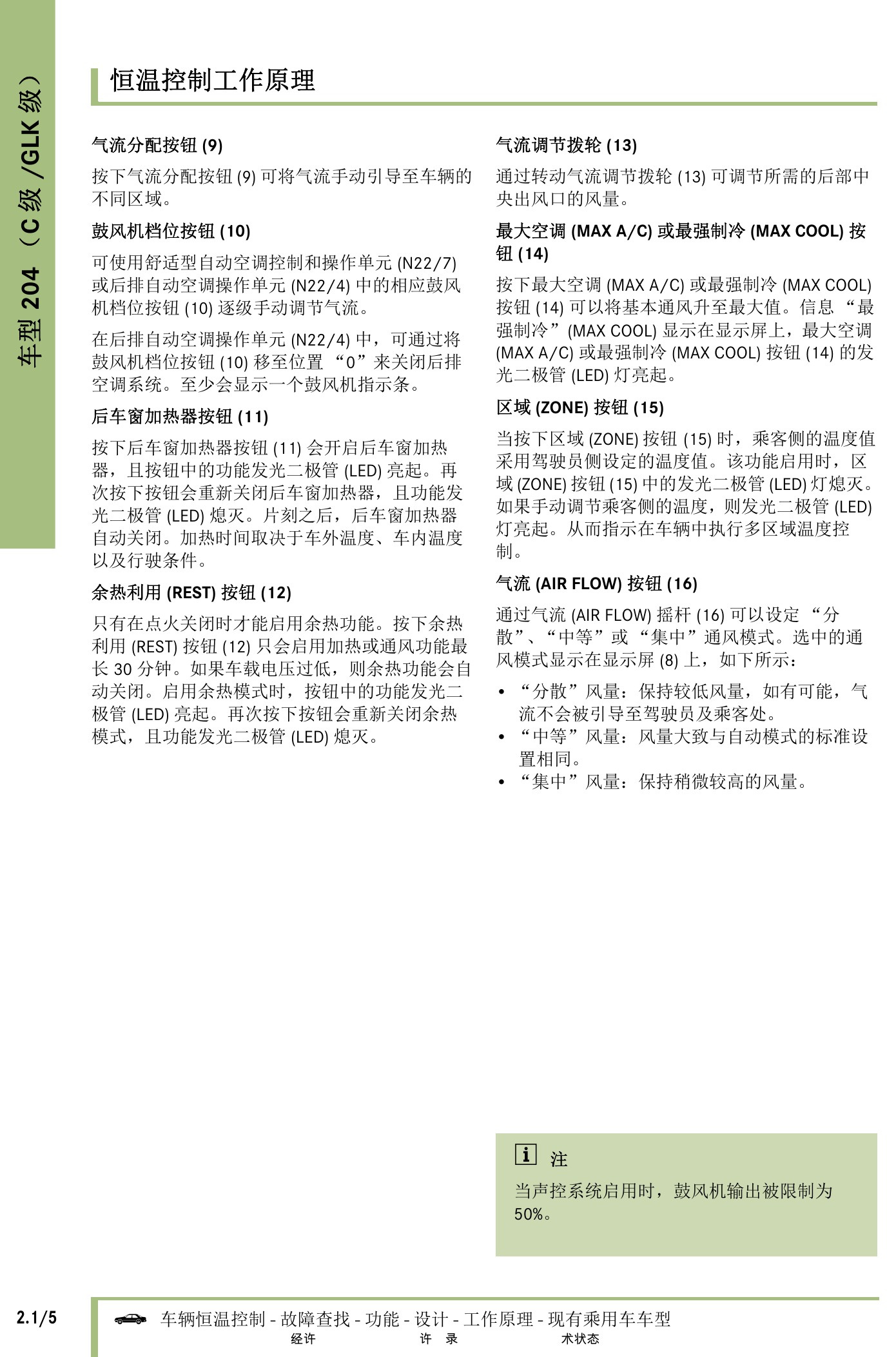

奔驰车辆恒温控制技术指南原第359页。
奔驰车辆恒温控制技术指南原第360页。

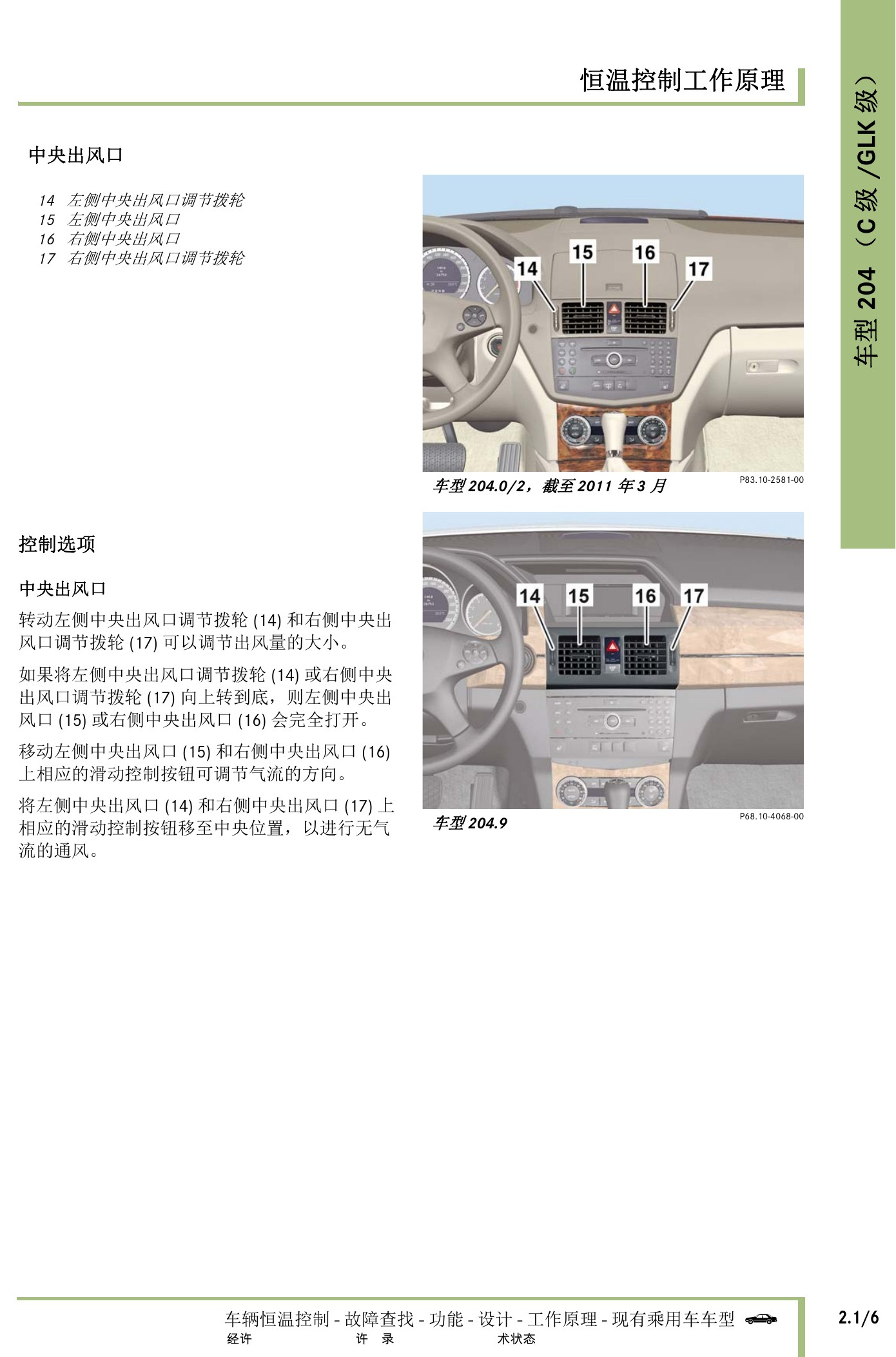

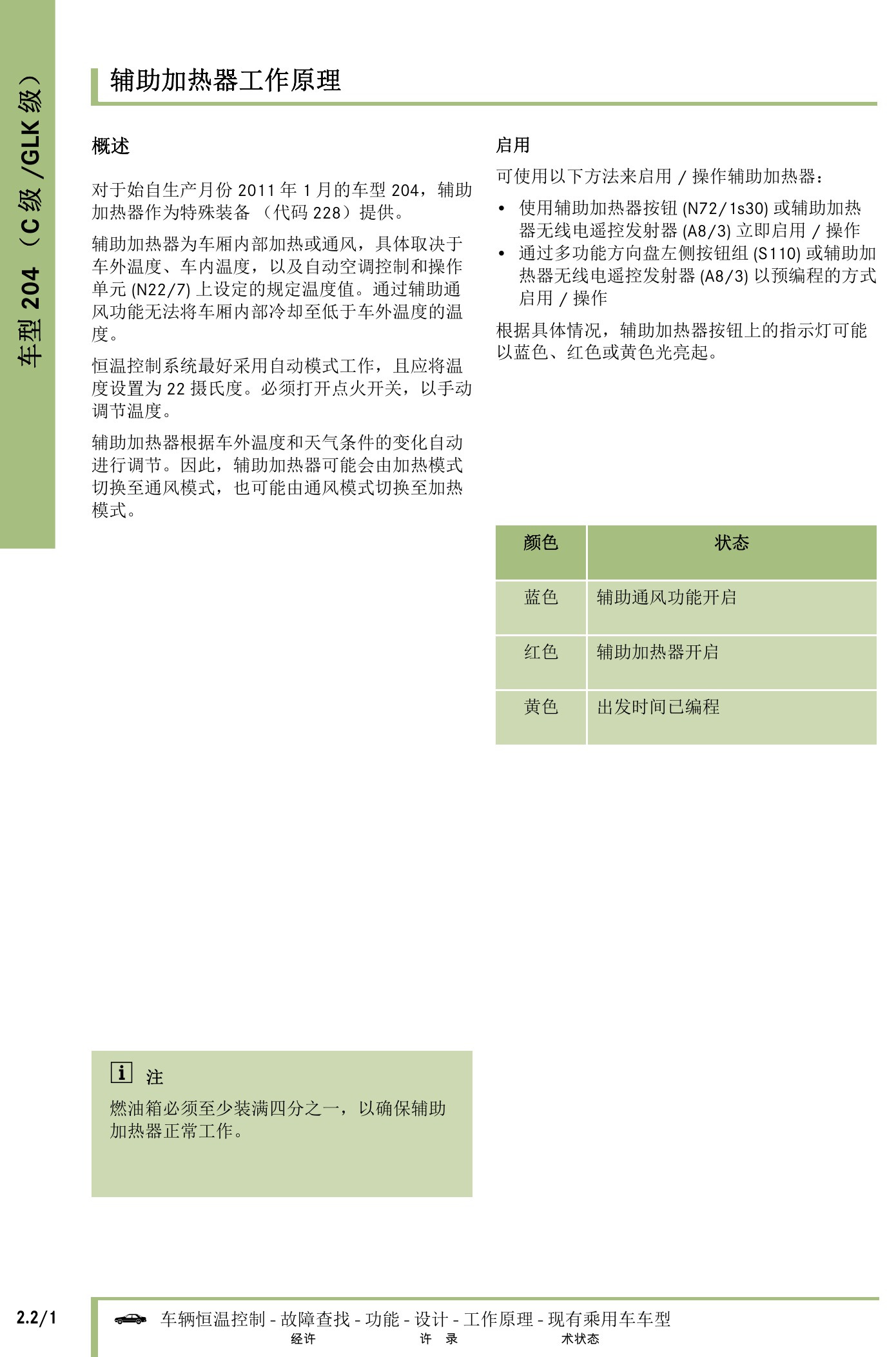

奔驰车辆恒温控制技术指南原第361页。
奔驰车辆恒温控制技术指南原第362页。

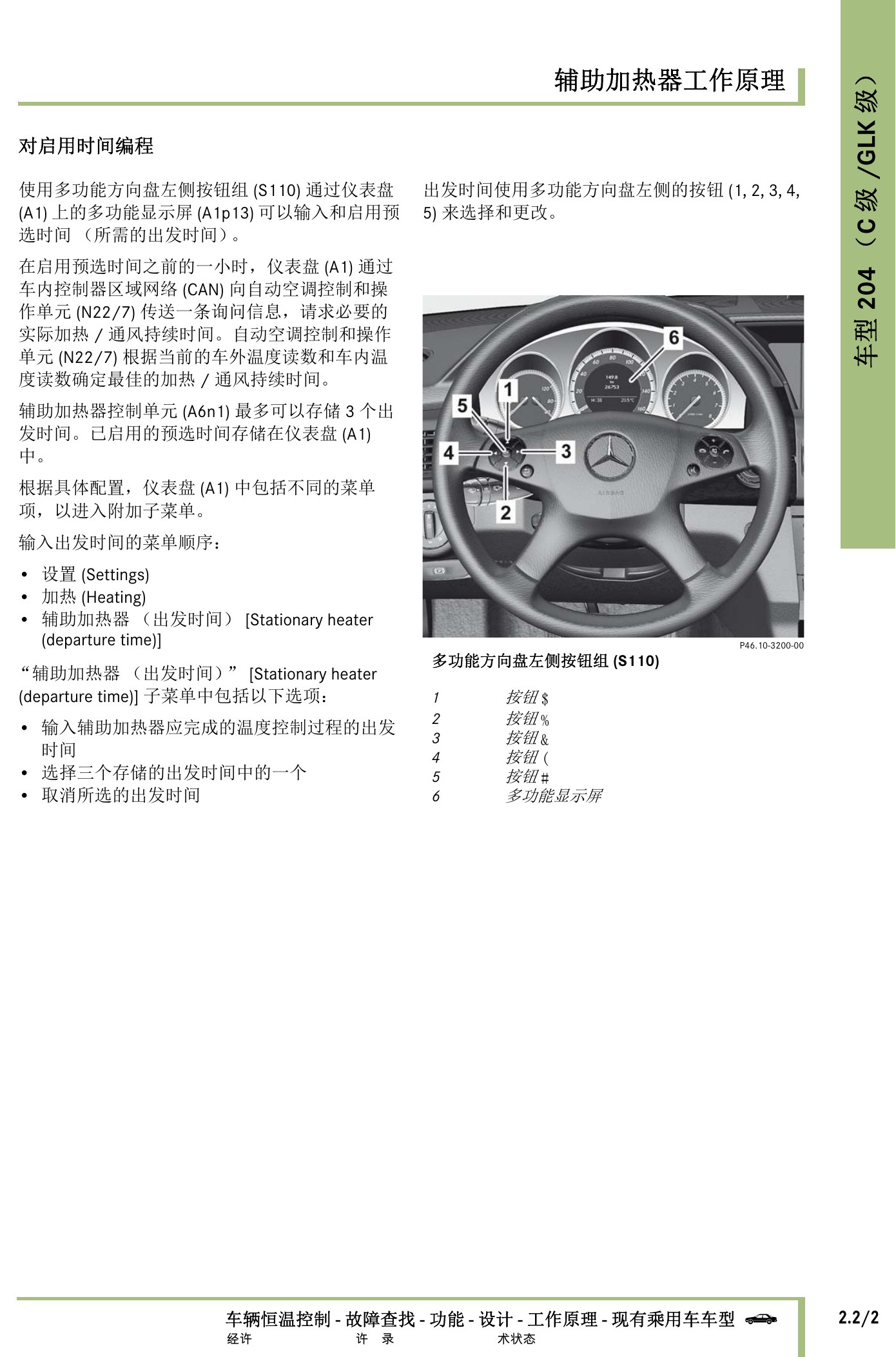

奔驰车辆恒温控制技术指南原第363页。

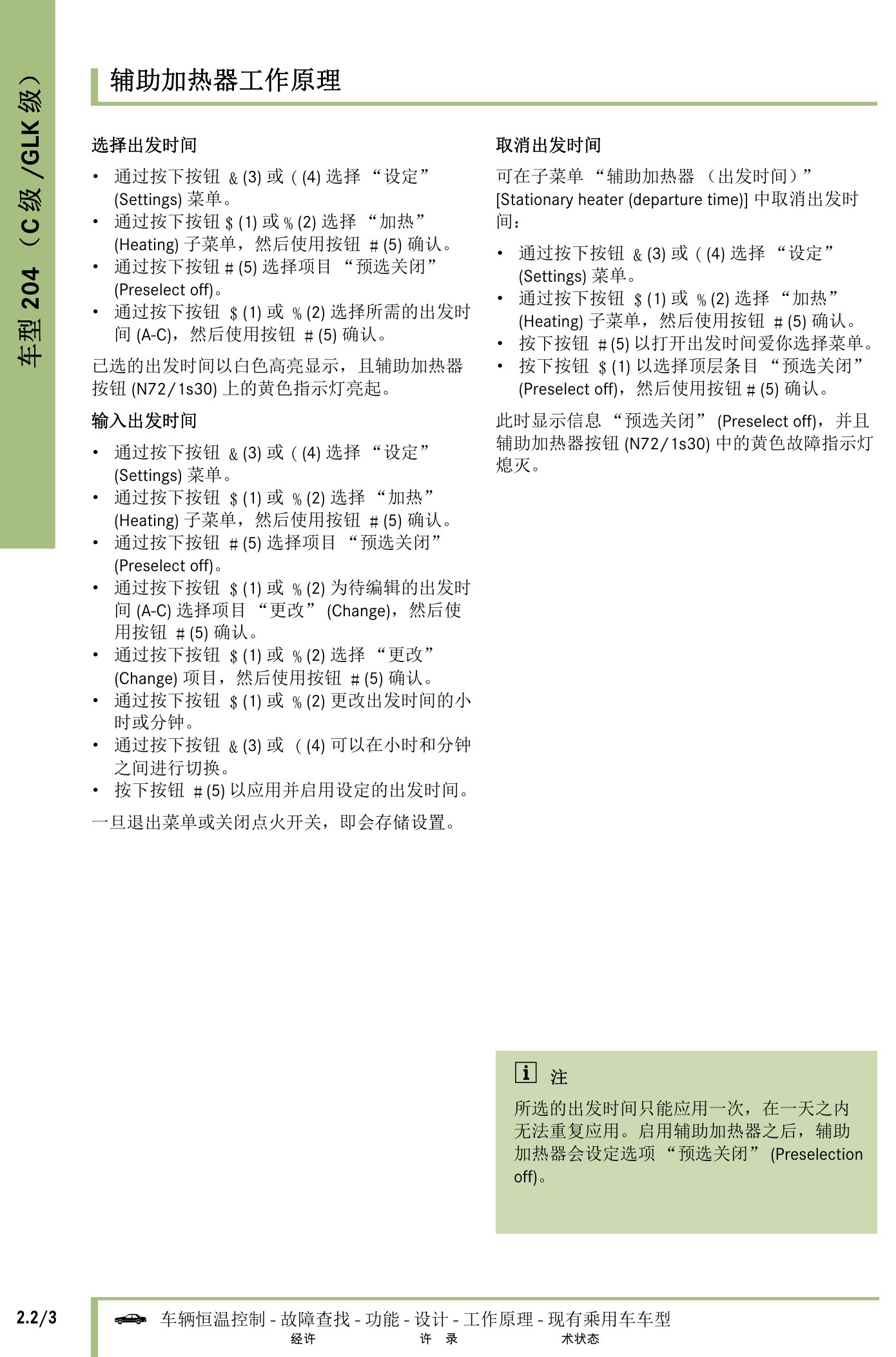

奔驰车辆恒温控制技术指南原第364页。

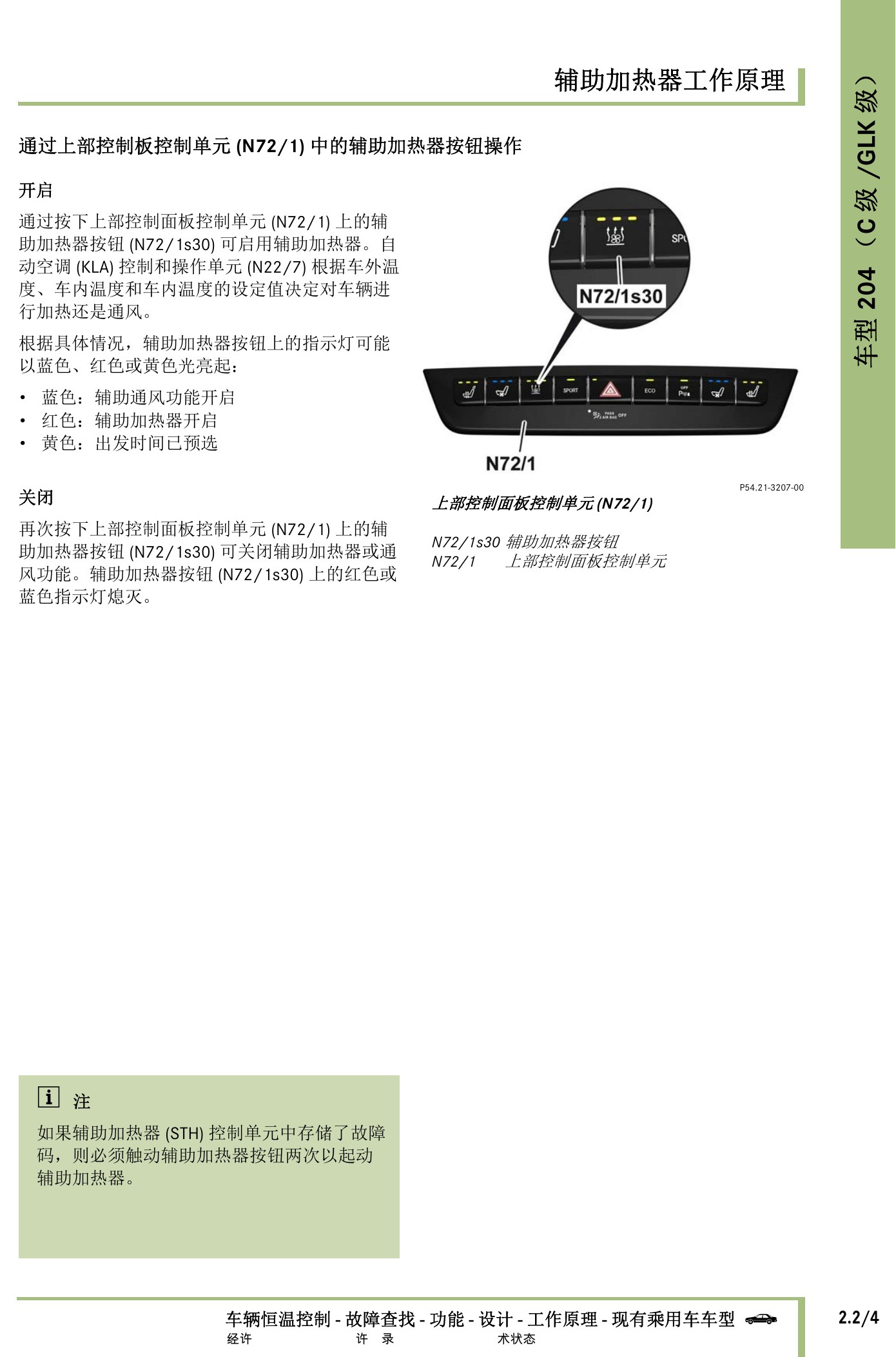

奔驰车辆恒温控制技术指南原第365页。

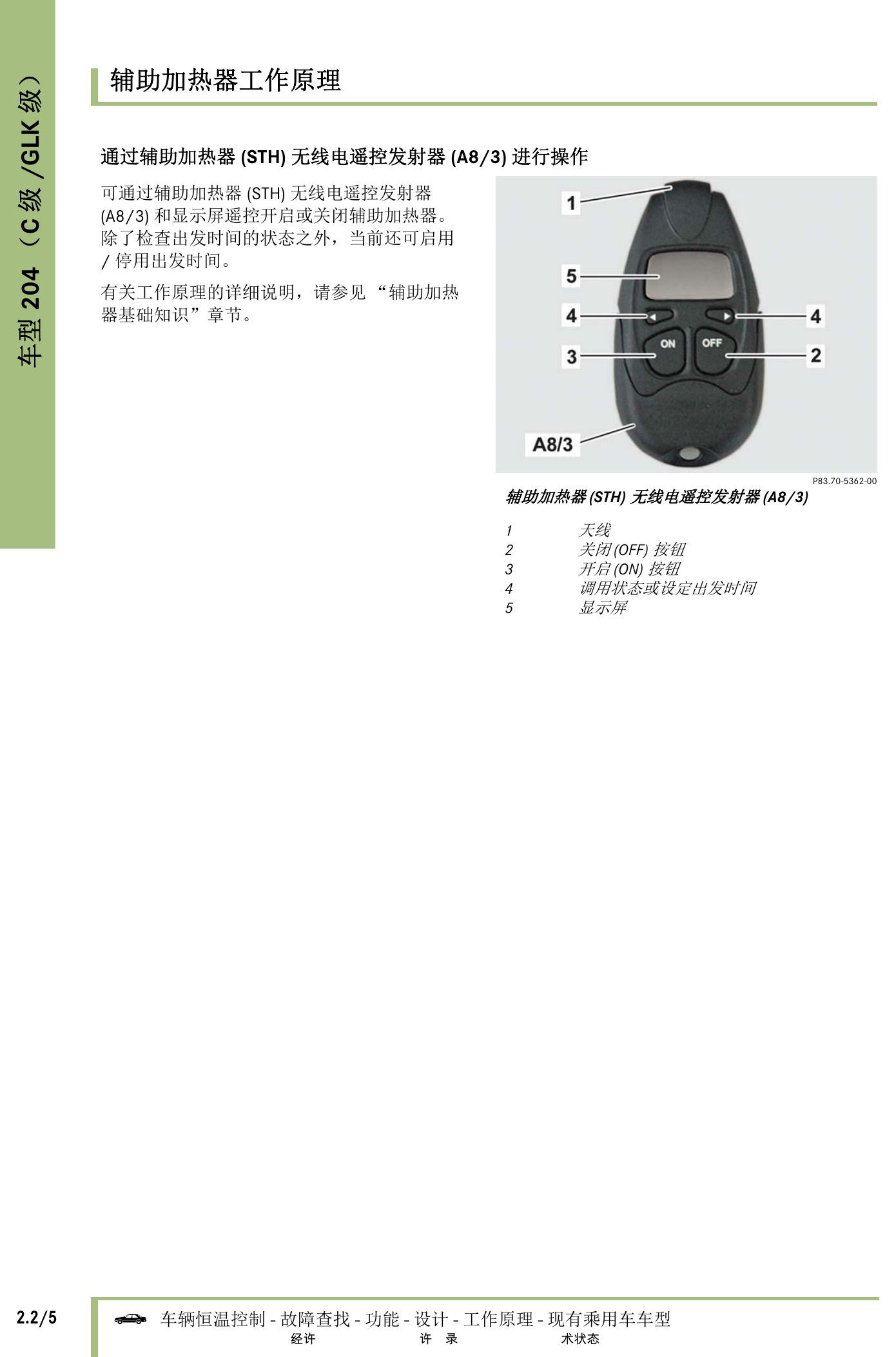

奔驰车辆恒温控制技术指南原第366页。

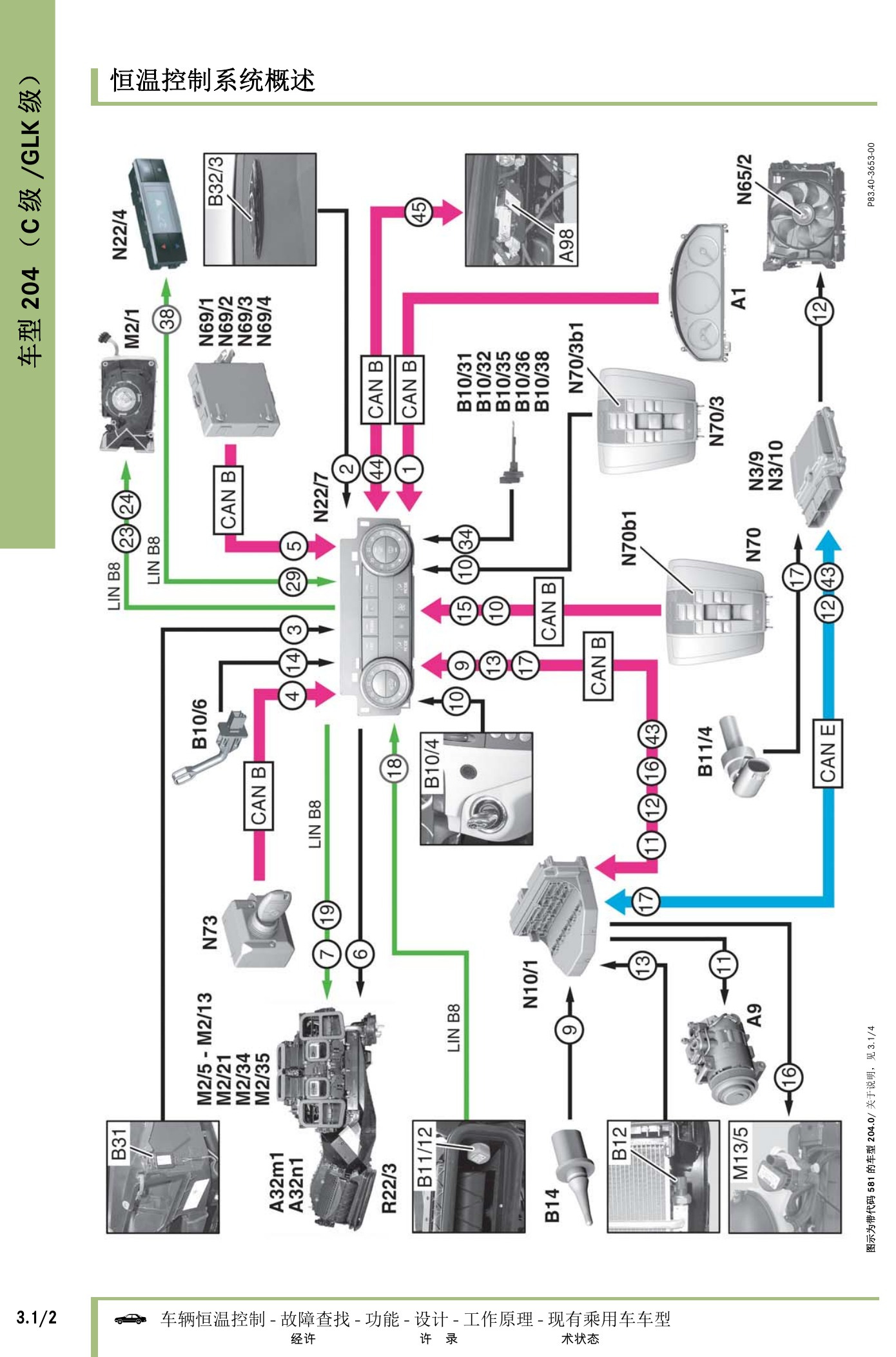

三、W204 C级与X204 GLK级系统图及部件

继续保留系统工作原理、概述图、线路关系和主要部件位置。

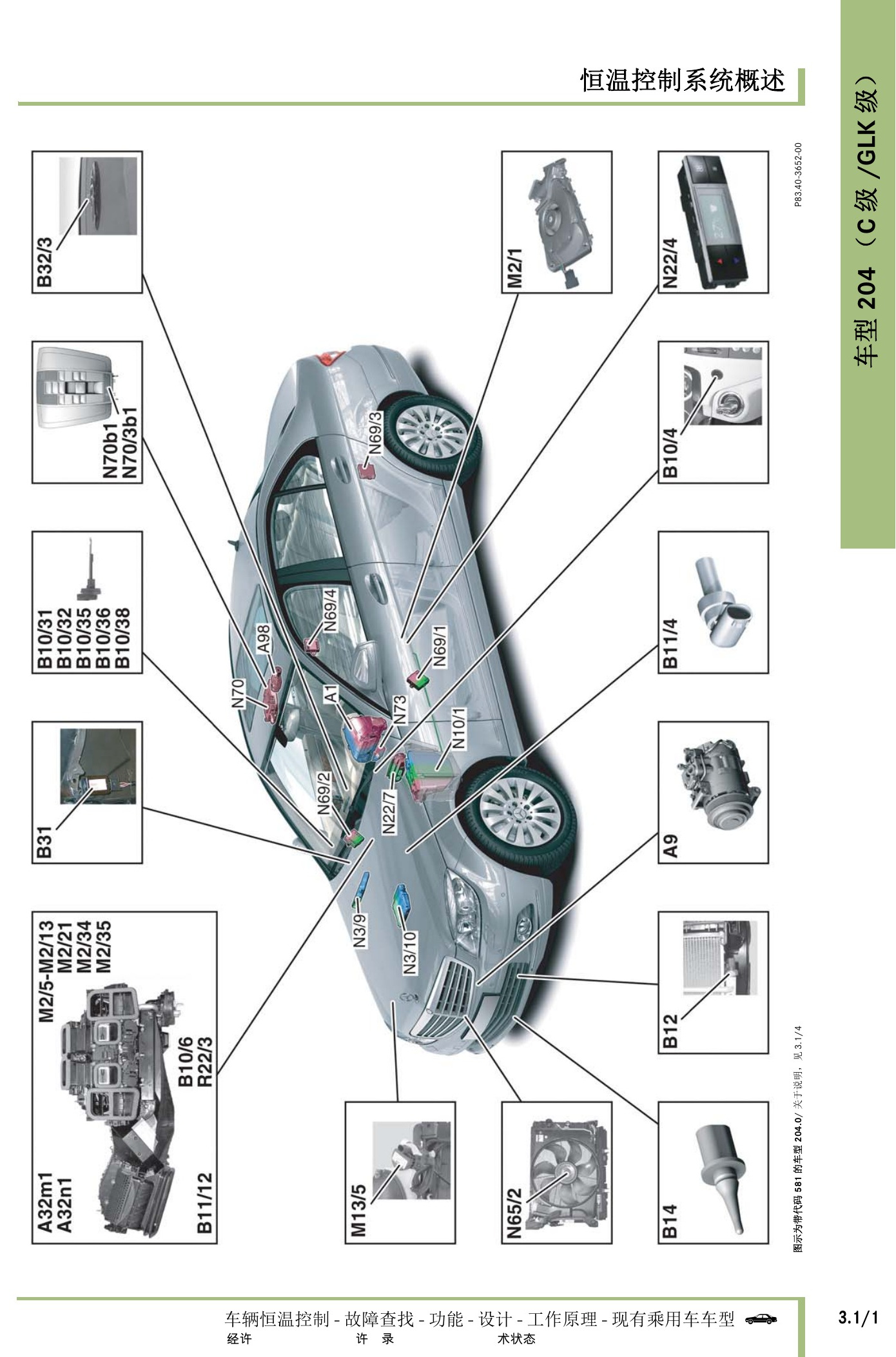

奔驰车辆恒温控制技术指南原第367页。
奔驰车辆恒温控制技术指南原第368页。

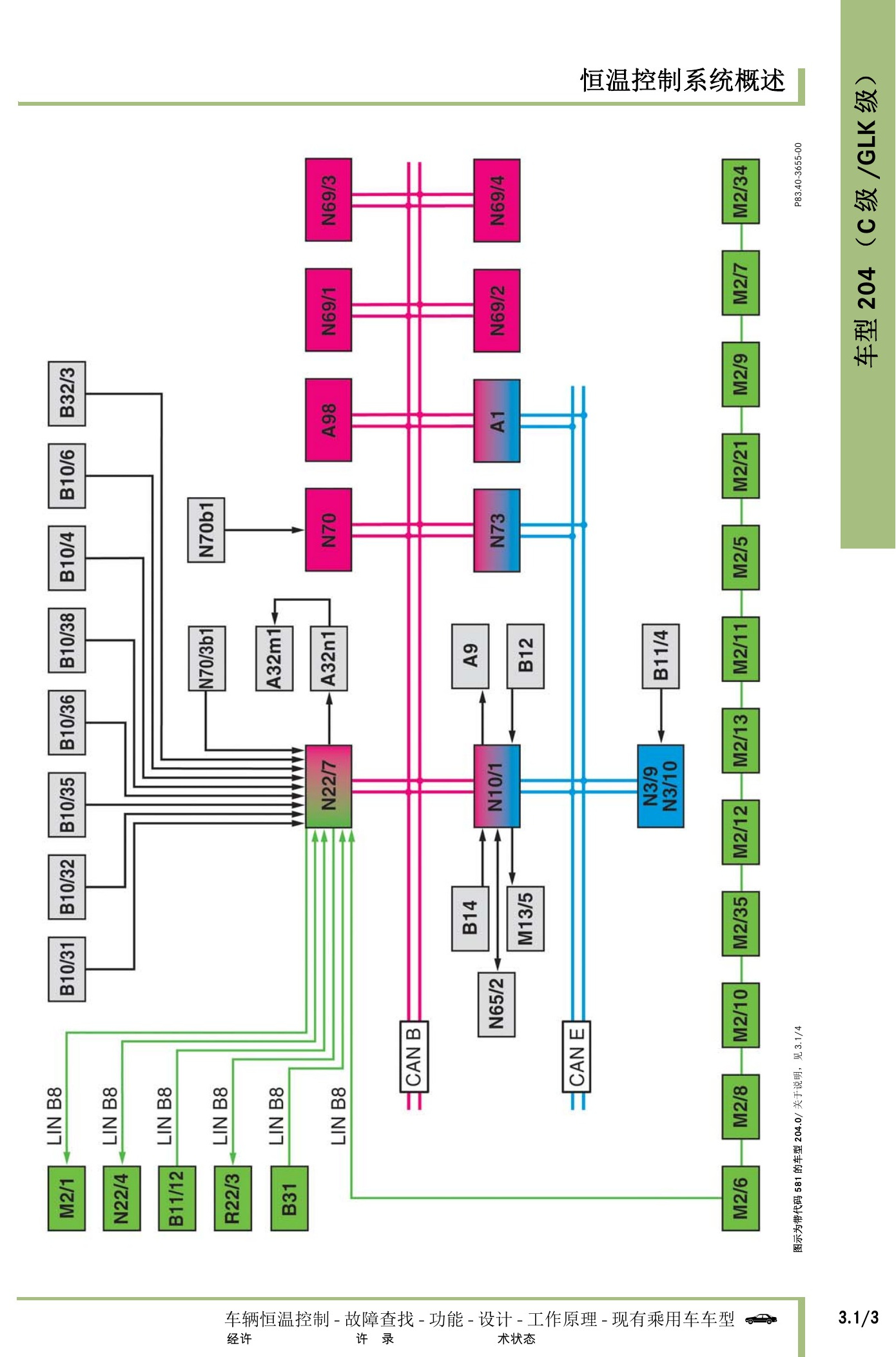

奔驰车辆恒温控制技术指南原第369页。

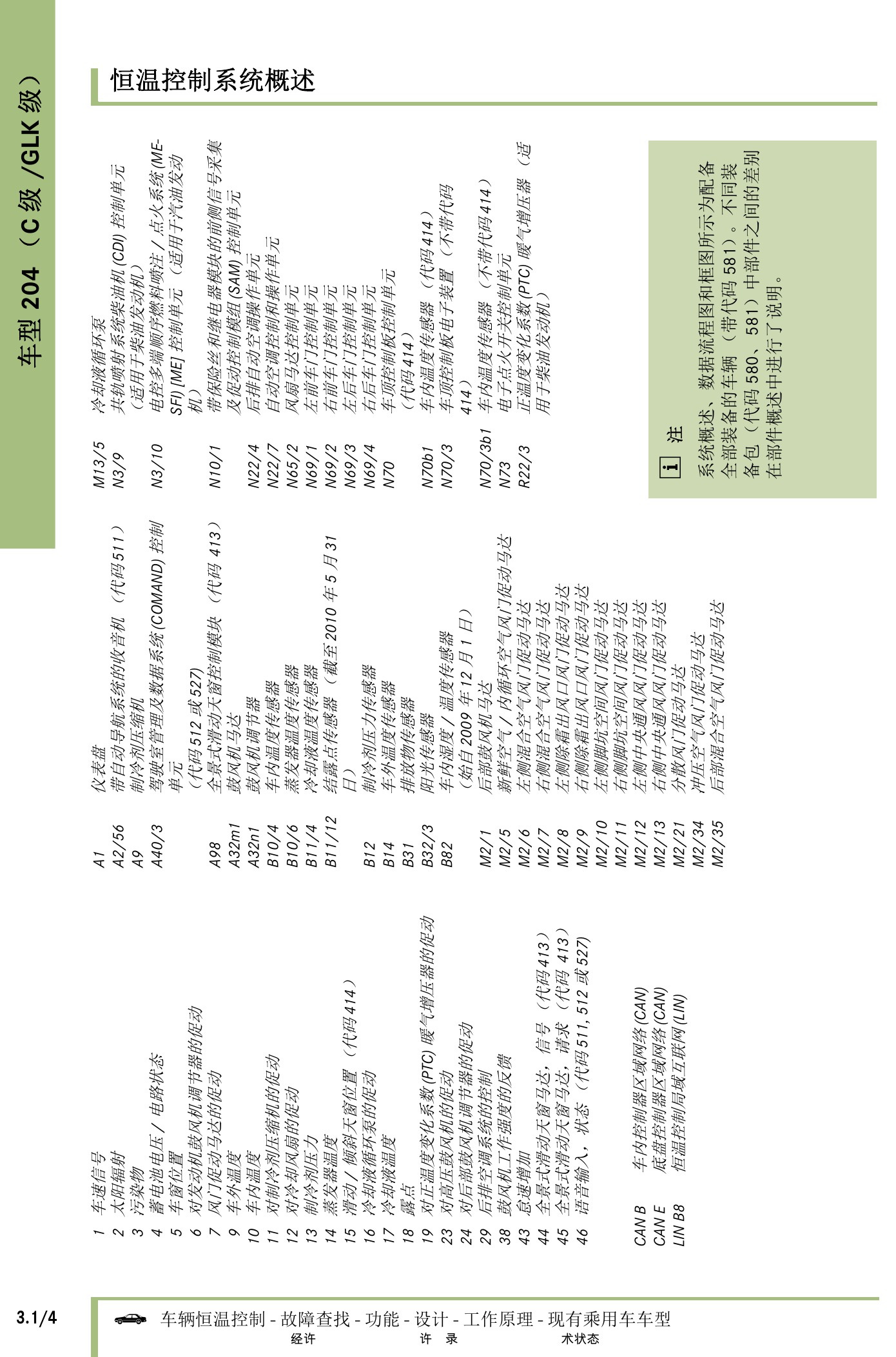

奔驰车辆恒温控制技术指南原第370页。

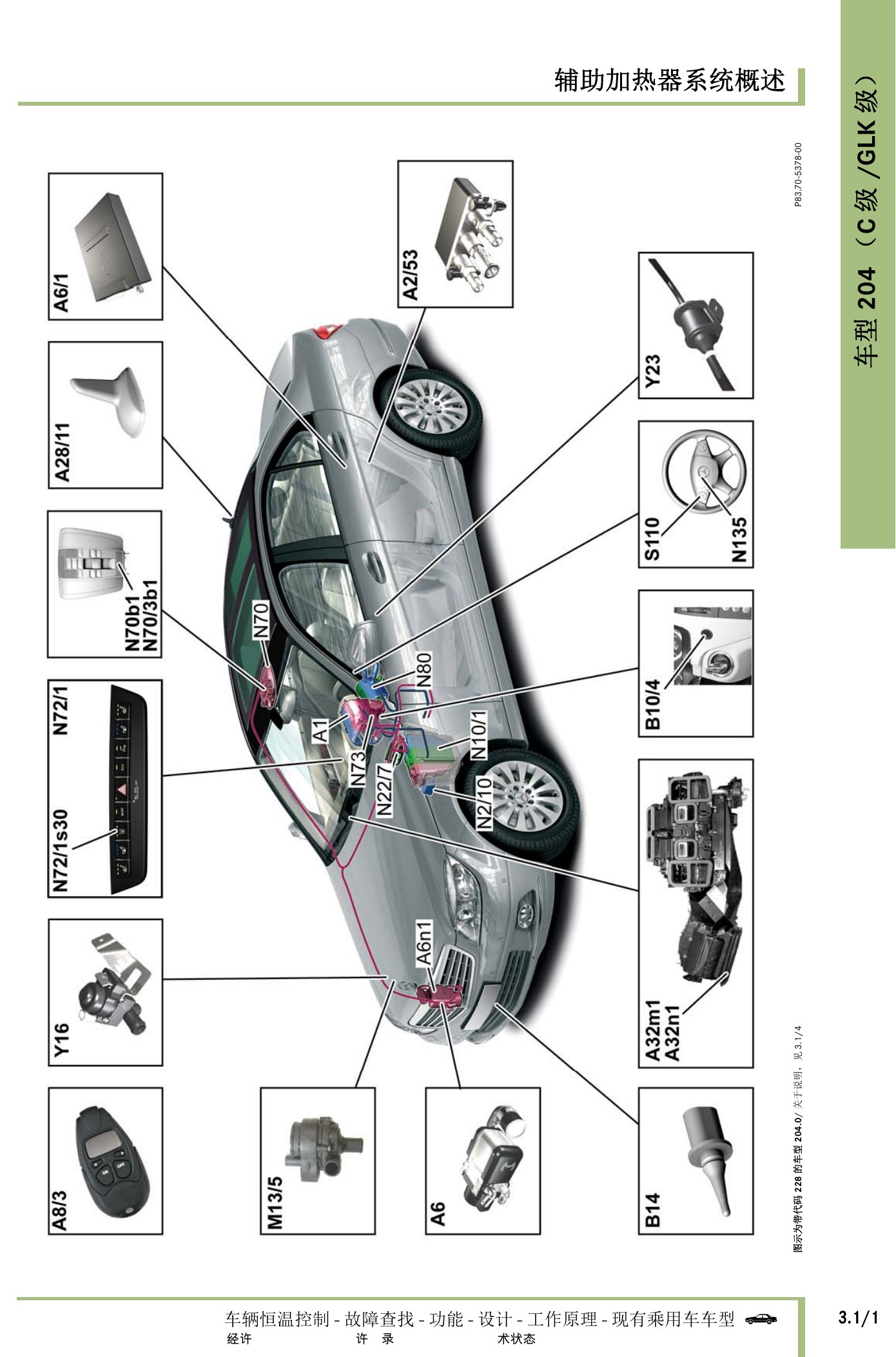

奔驰车辆恒温控制技术指南原第371页。

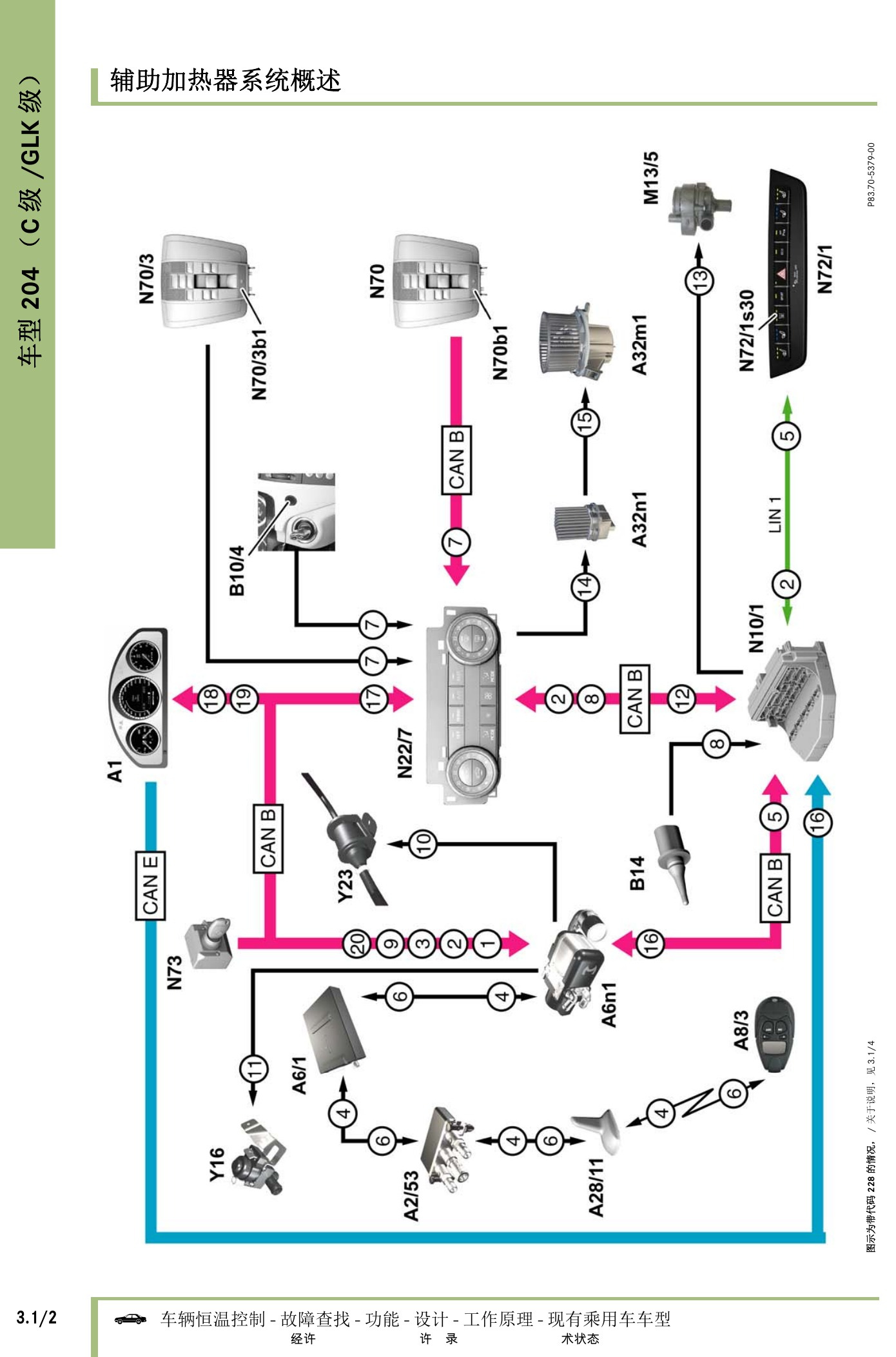

奔驰车辆恒温控制技术指南原第372页。

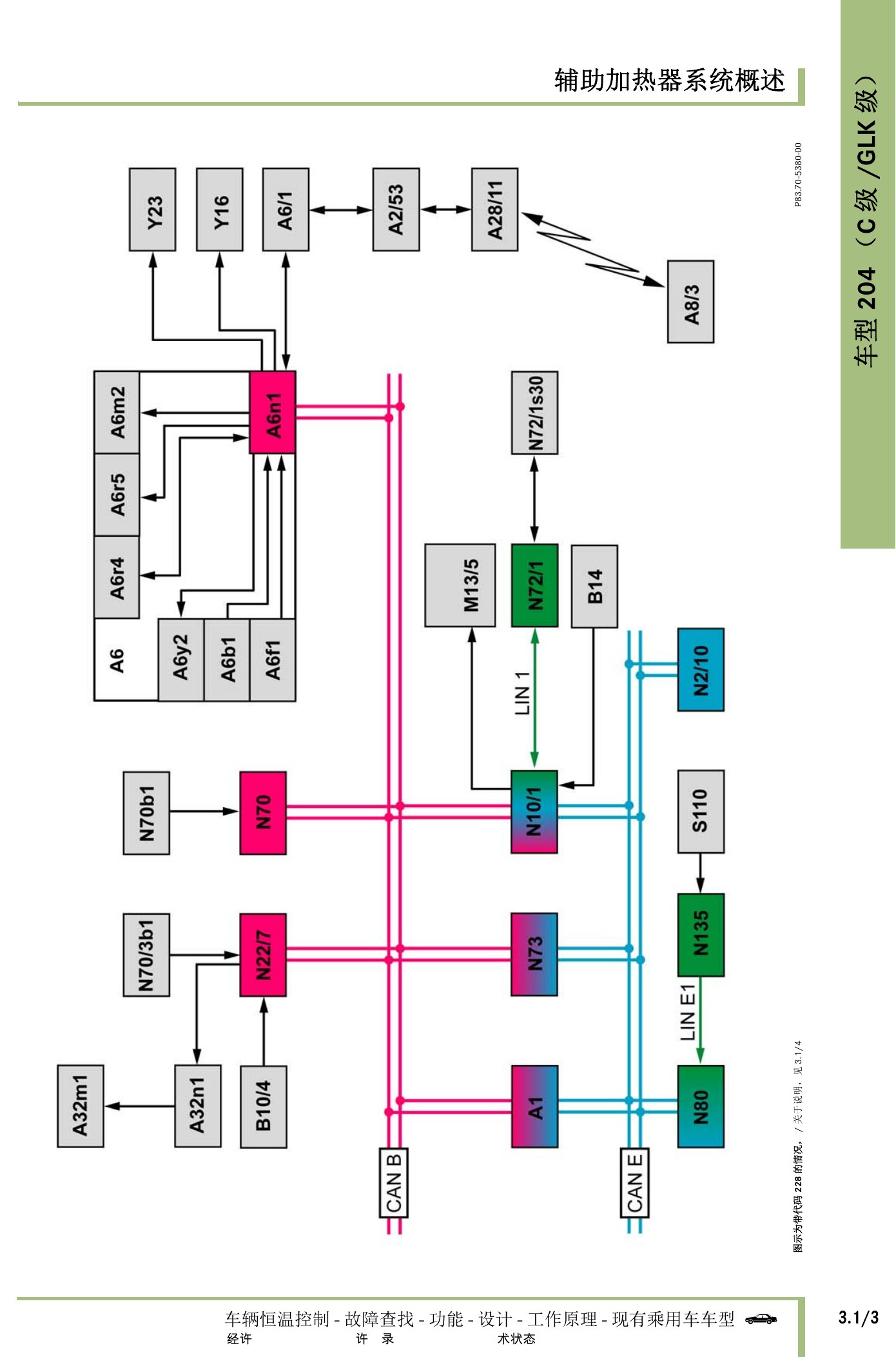

奔驰车辆恒温控制技术指南原第373页。

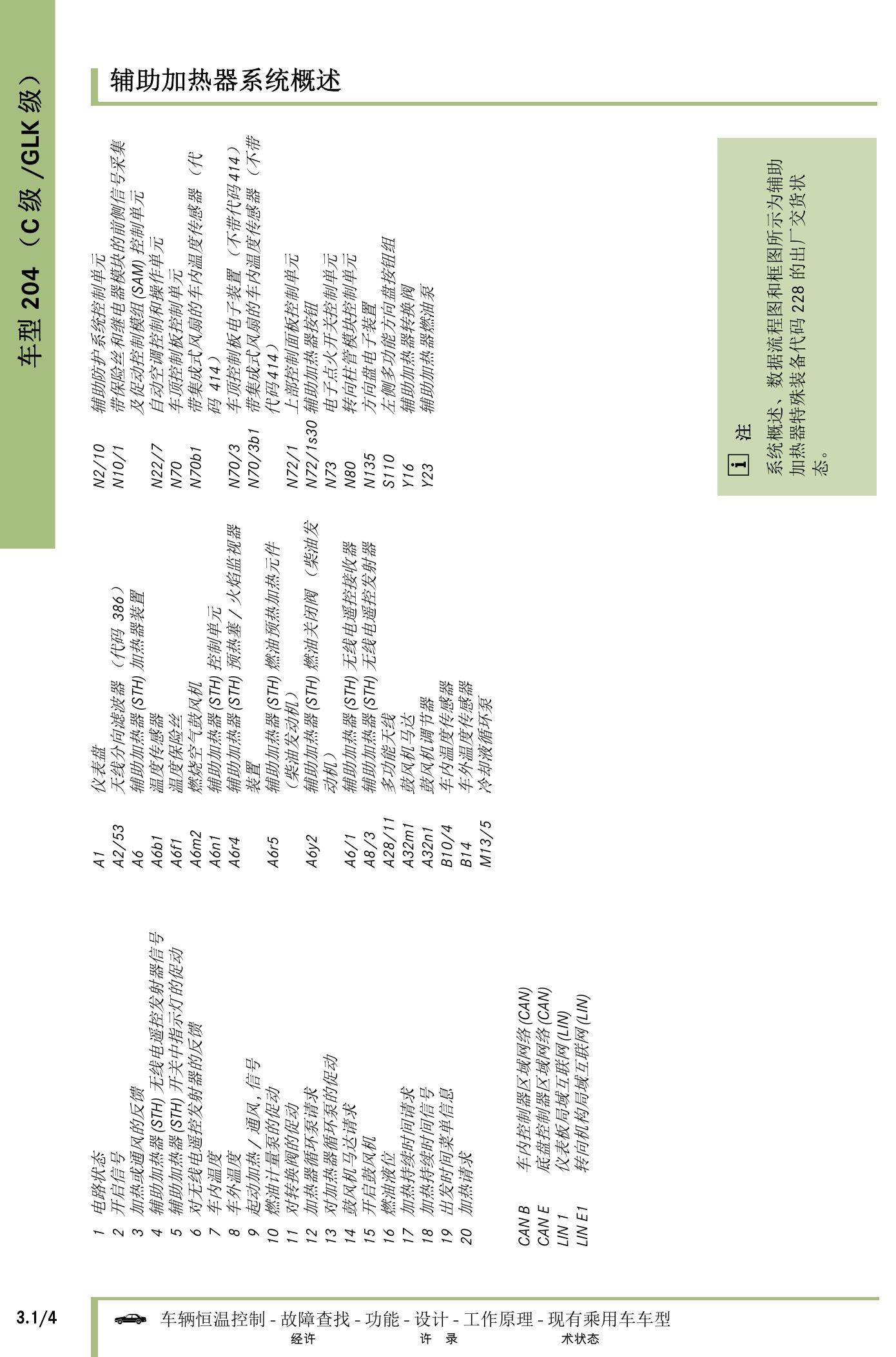

奔驰车辆恒温控制技术指南原第374页。

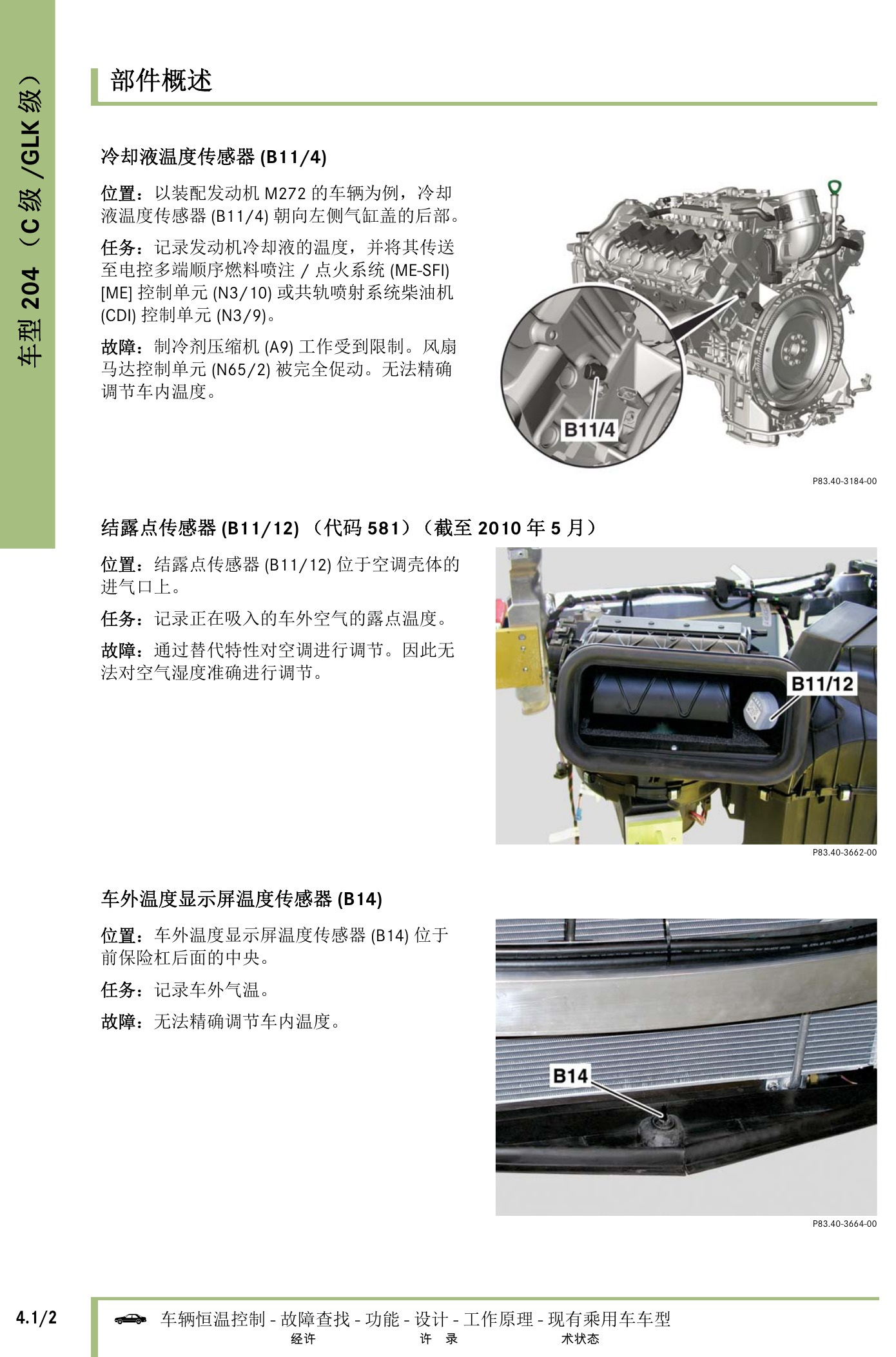

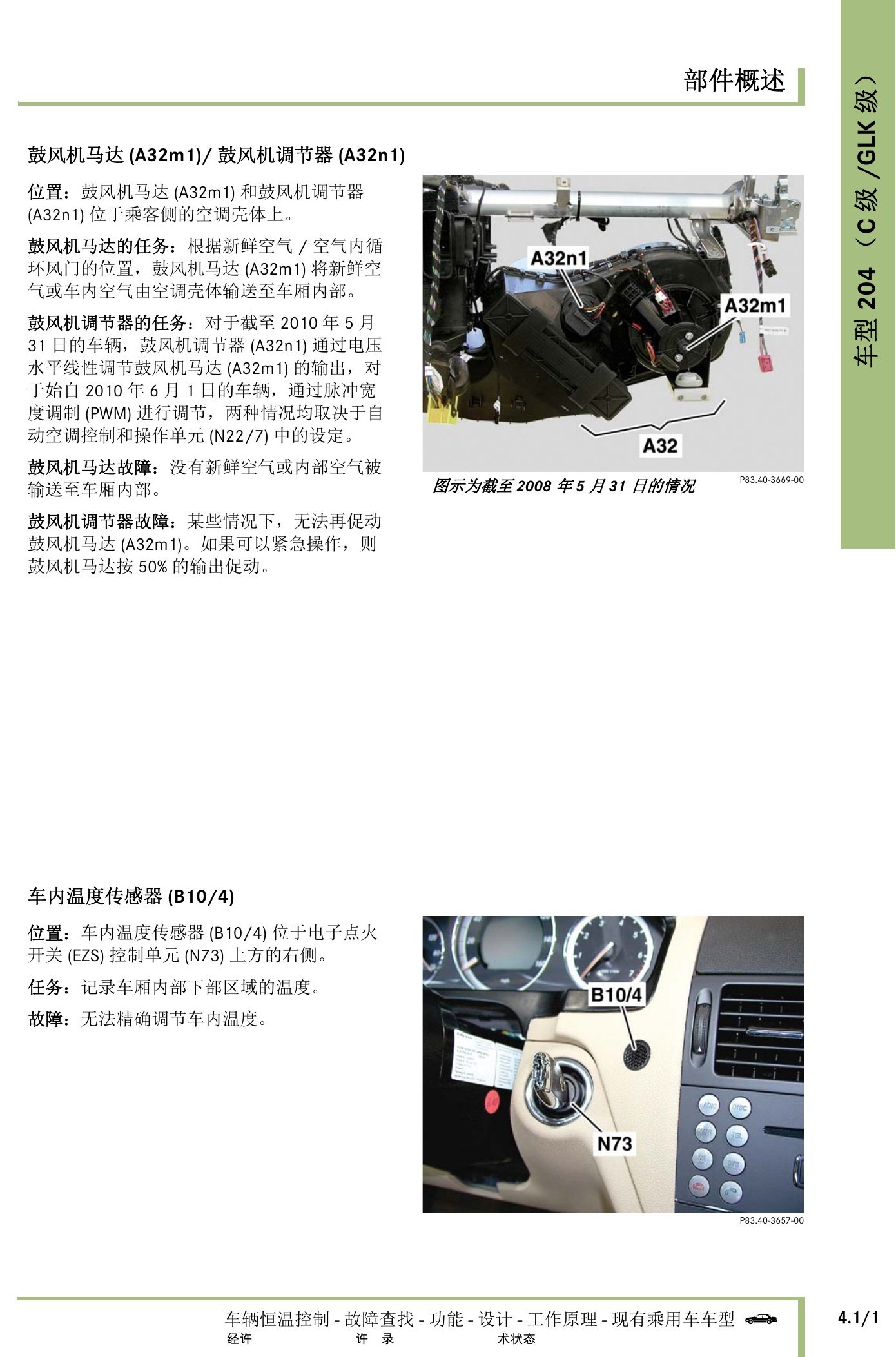

奔驰车辆恒温控制技术指南原第375页。

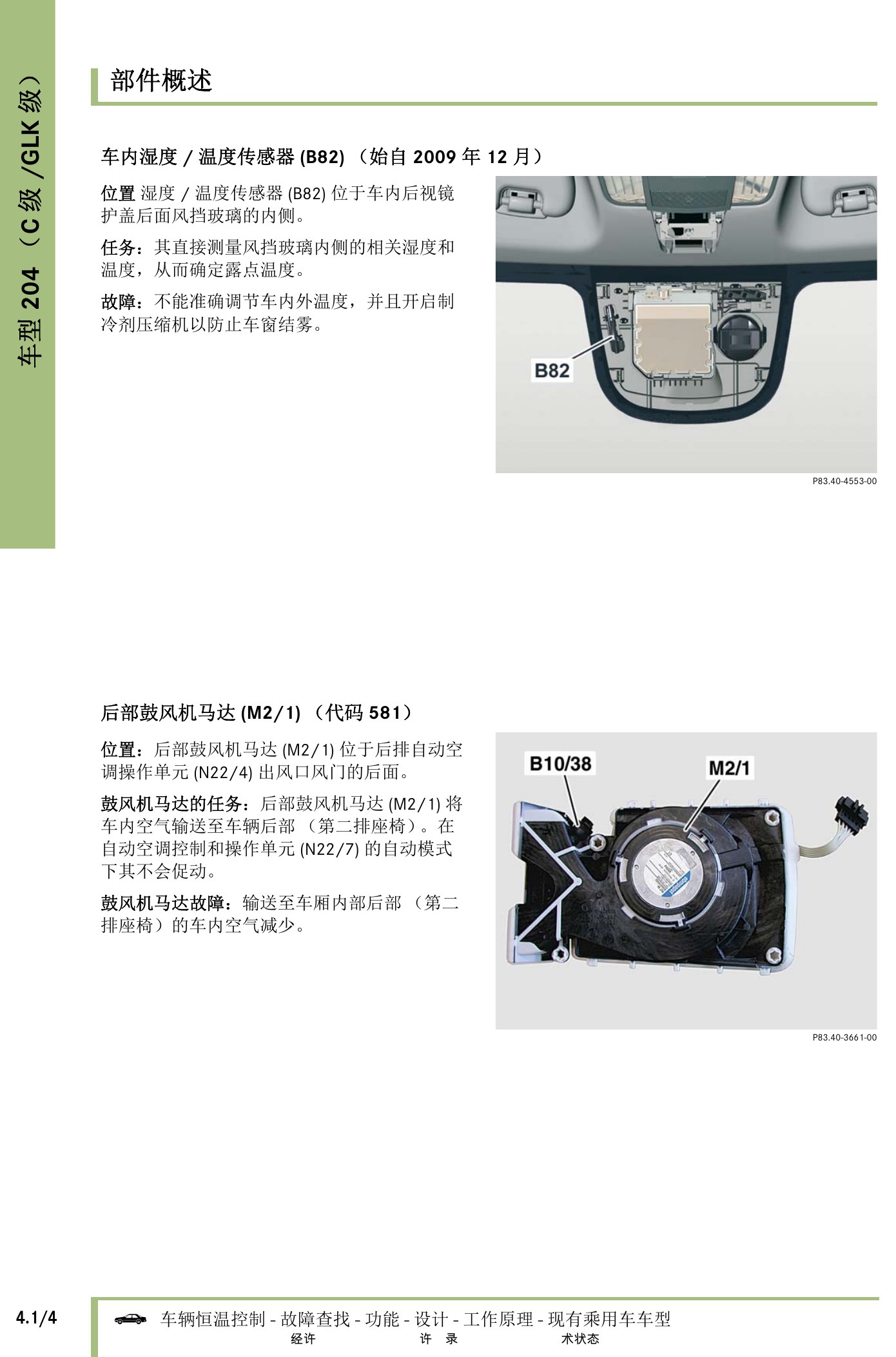

奔驰车辆恒温控制技术指南原第376页。

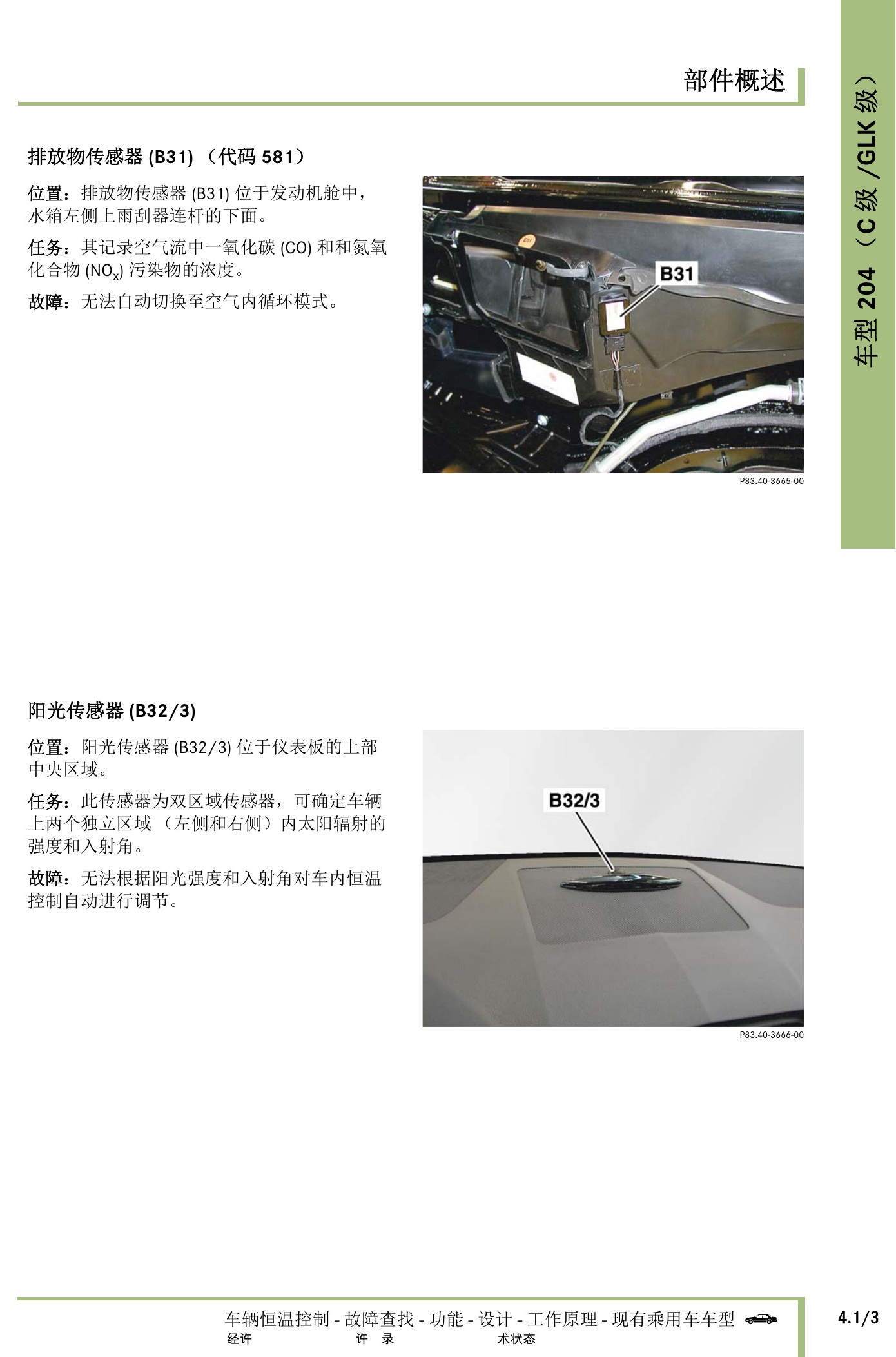

奔驰车辆恒温控制技术指南原第377页。
奔驰车辆恒温控制技术指南原第378页。
奔驰车辆恒温控制技术指南原第379页。

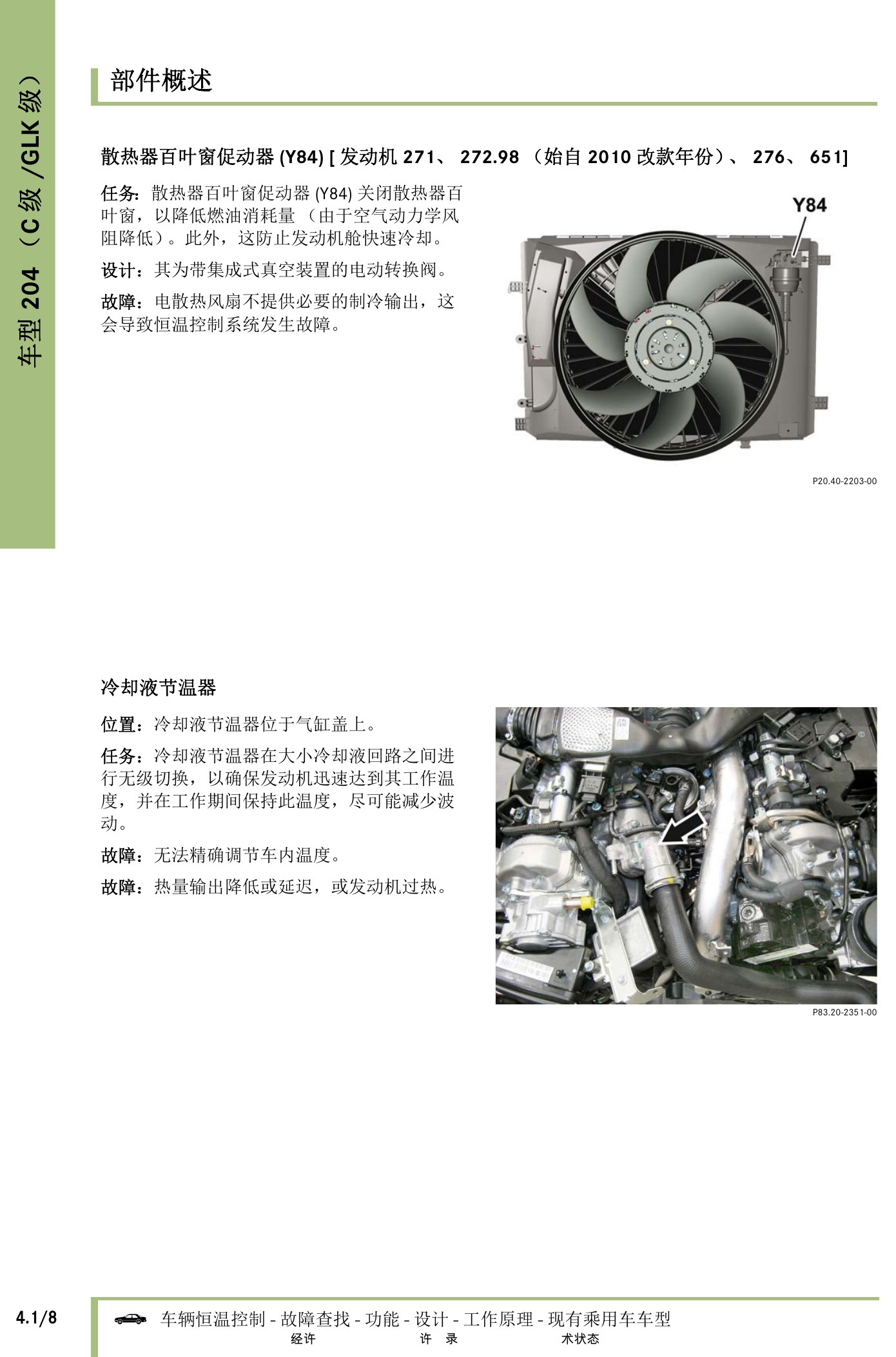

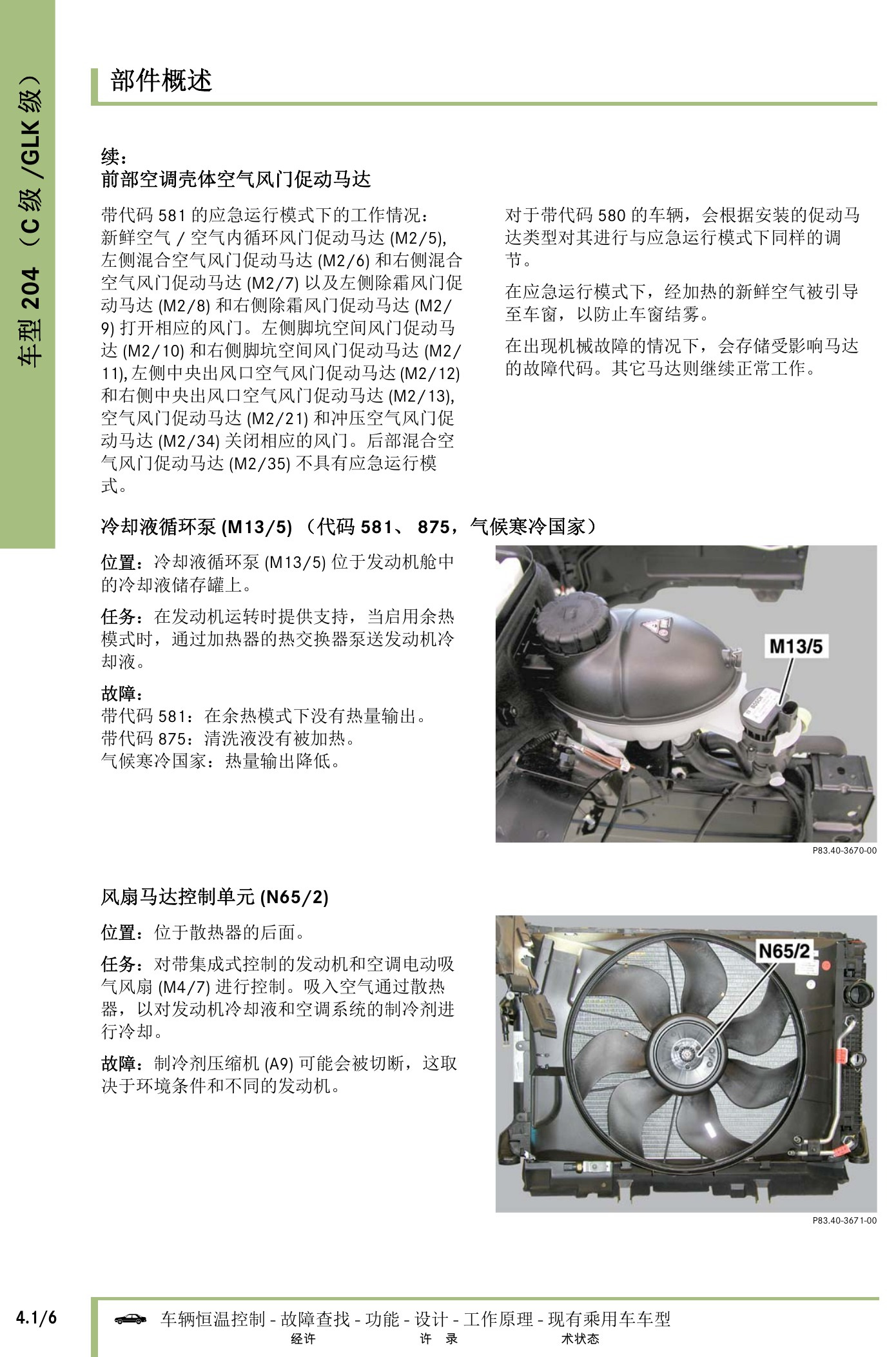

奔驰车辆恒温控制技术指南原第380页。

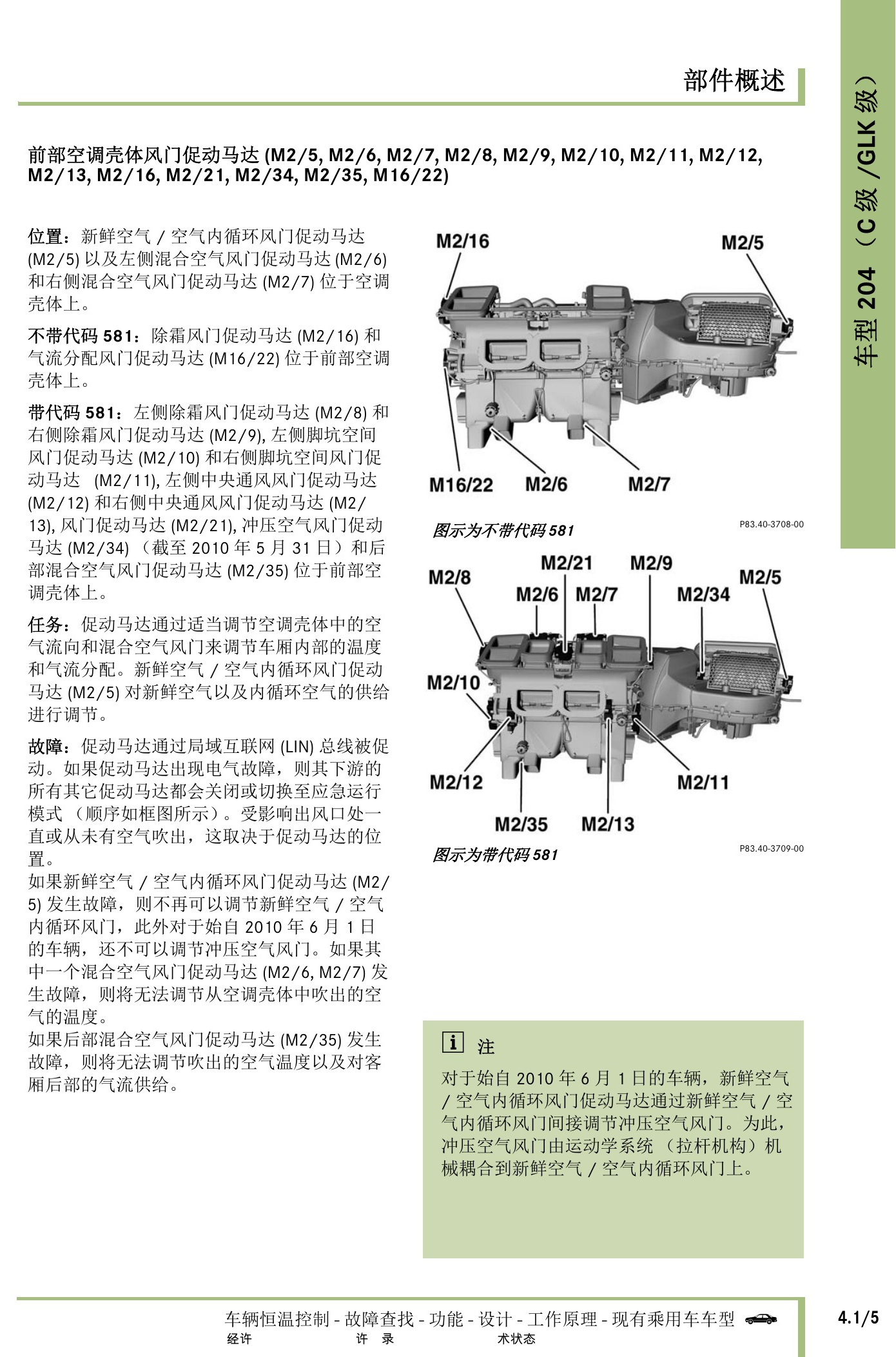

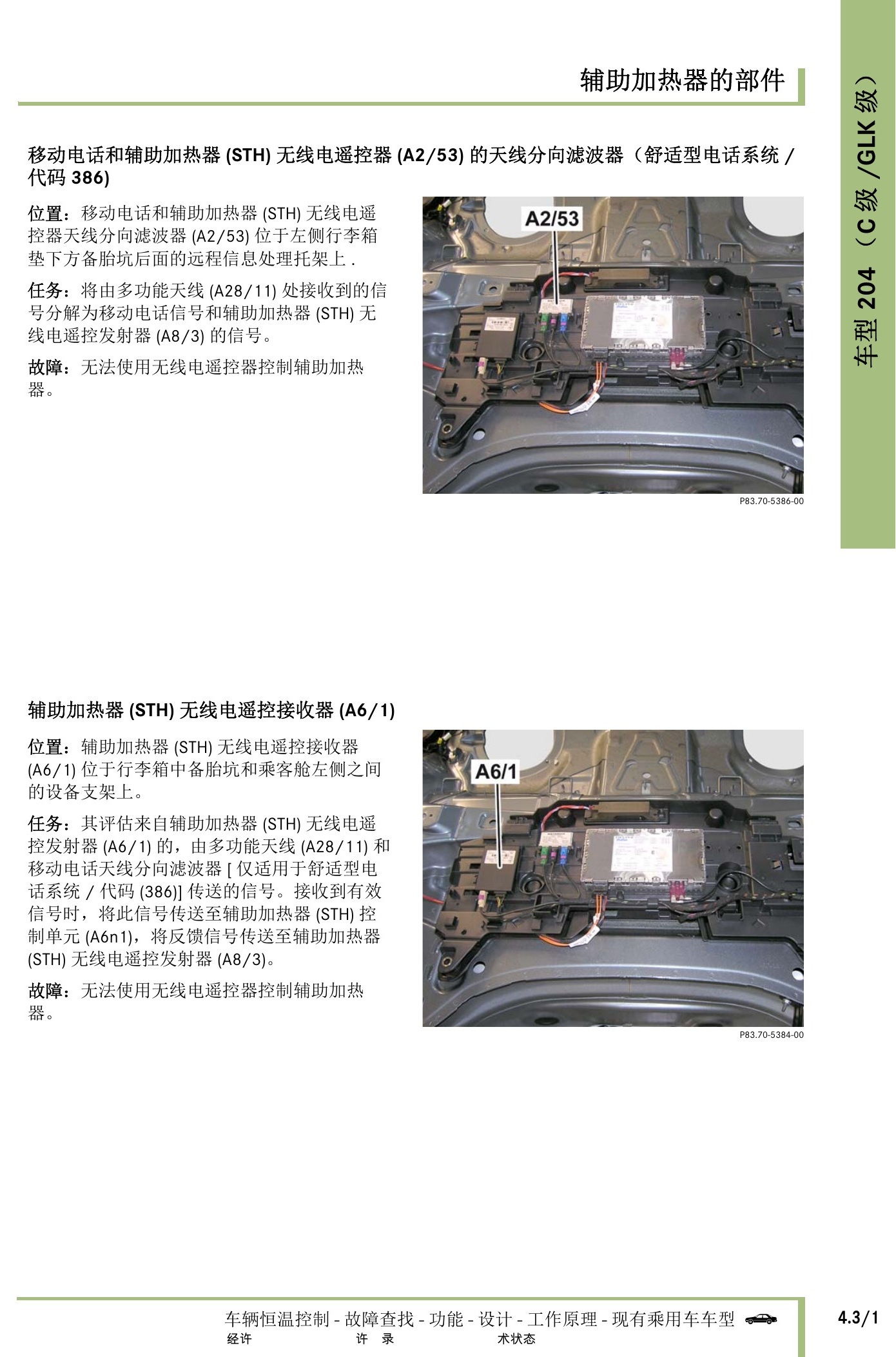

奔驰车辆恒温控制技术指南原第381页。
奔驰车辆恒温控制技术指南原第382页。

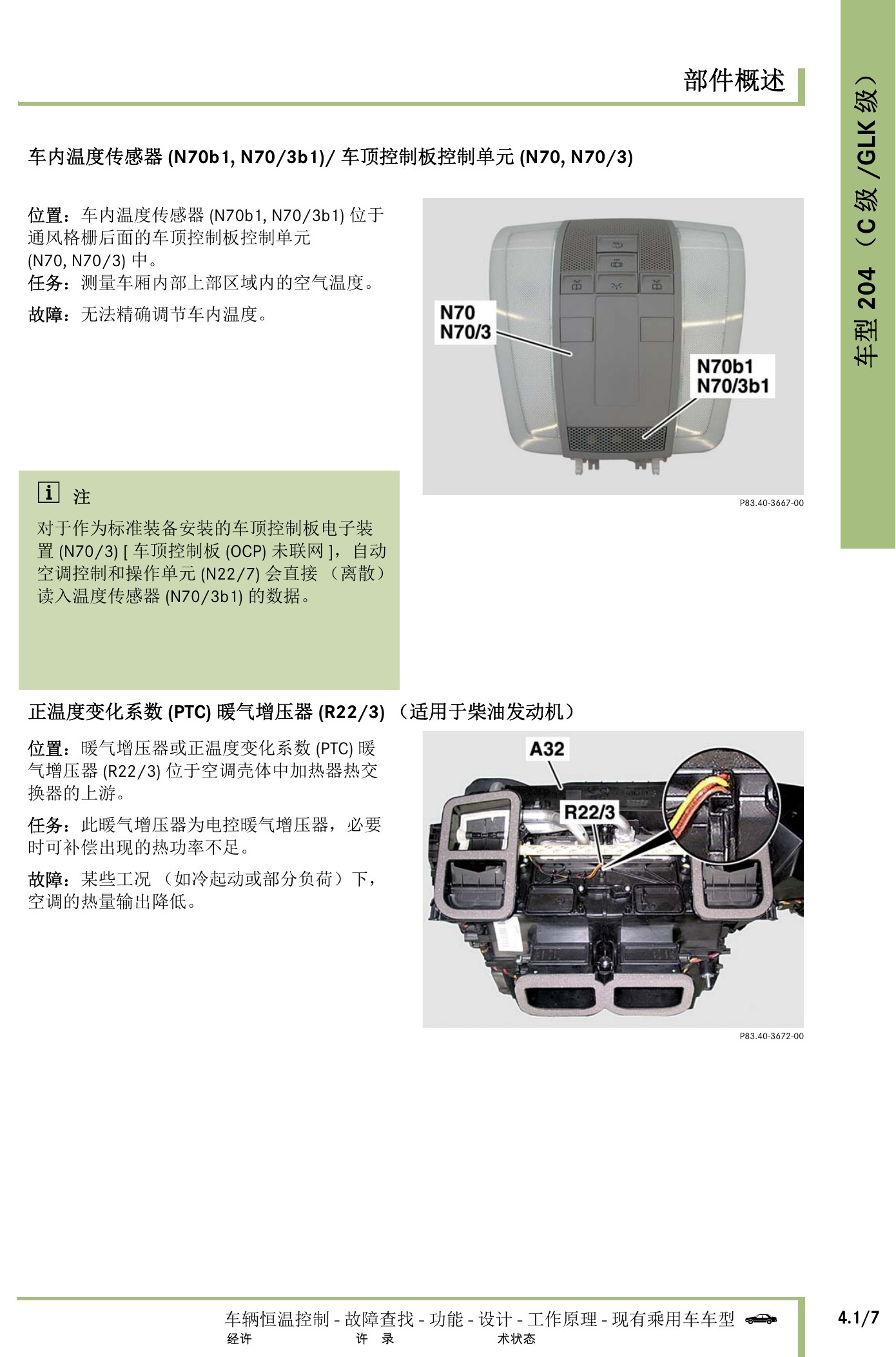

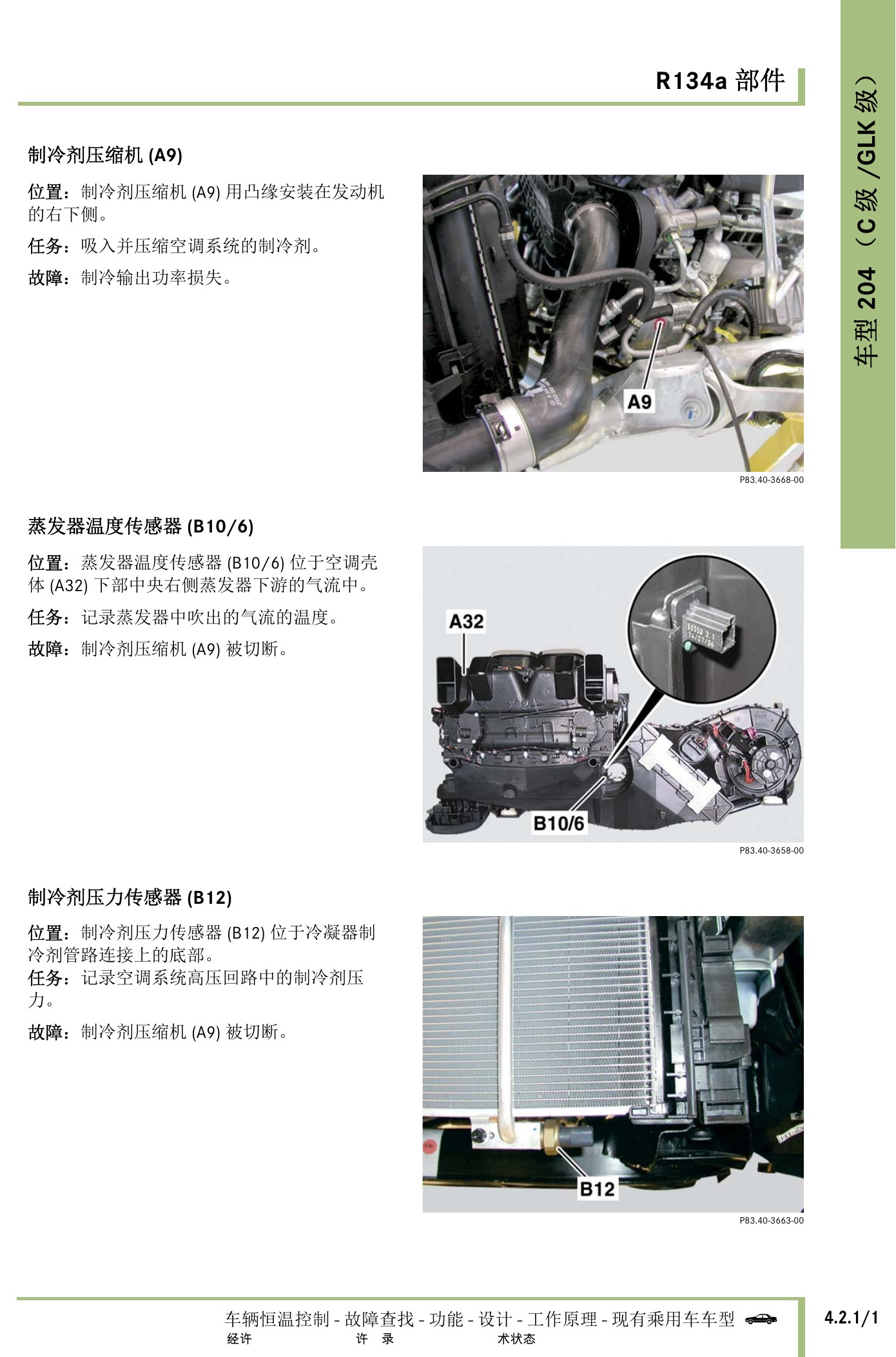

奔驰车辆恒温控制技术指南原第383页。

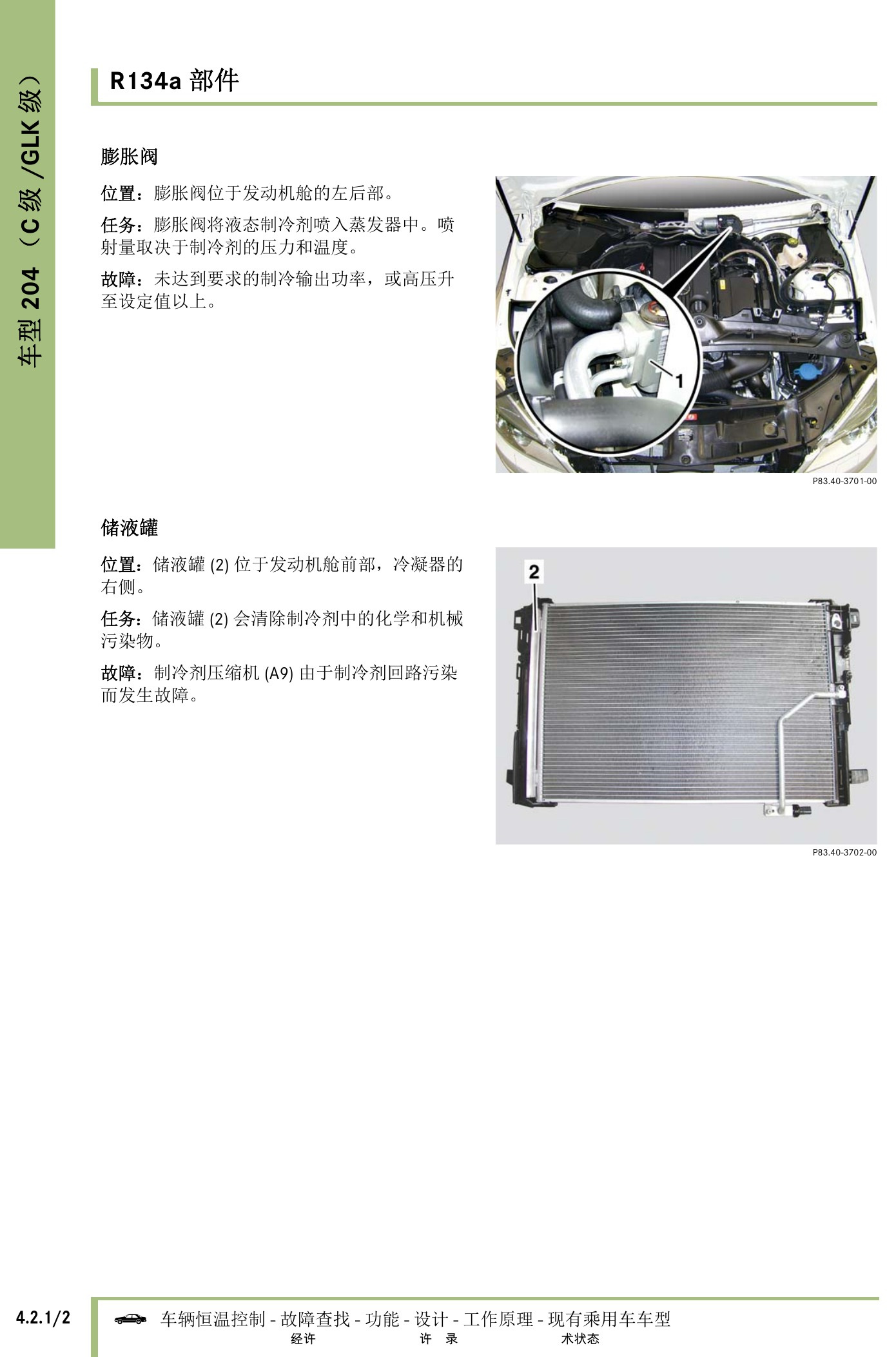

奔驰车辆恒温控制技术指南原第384页。
奔驰车辆恒温控制技术指南原第385页。

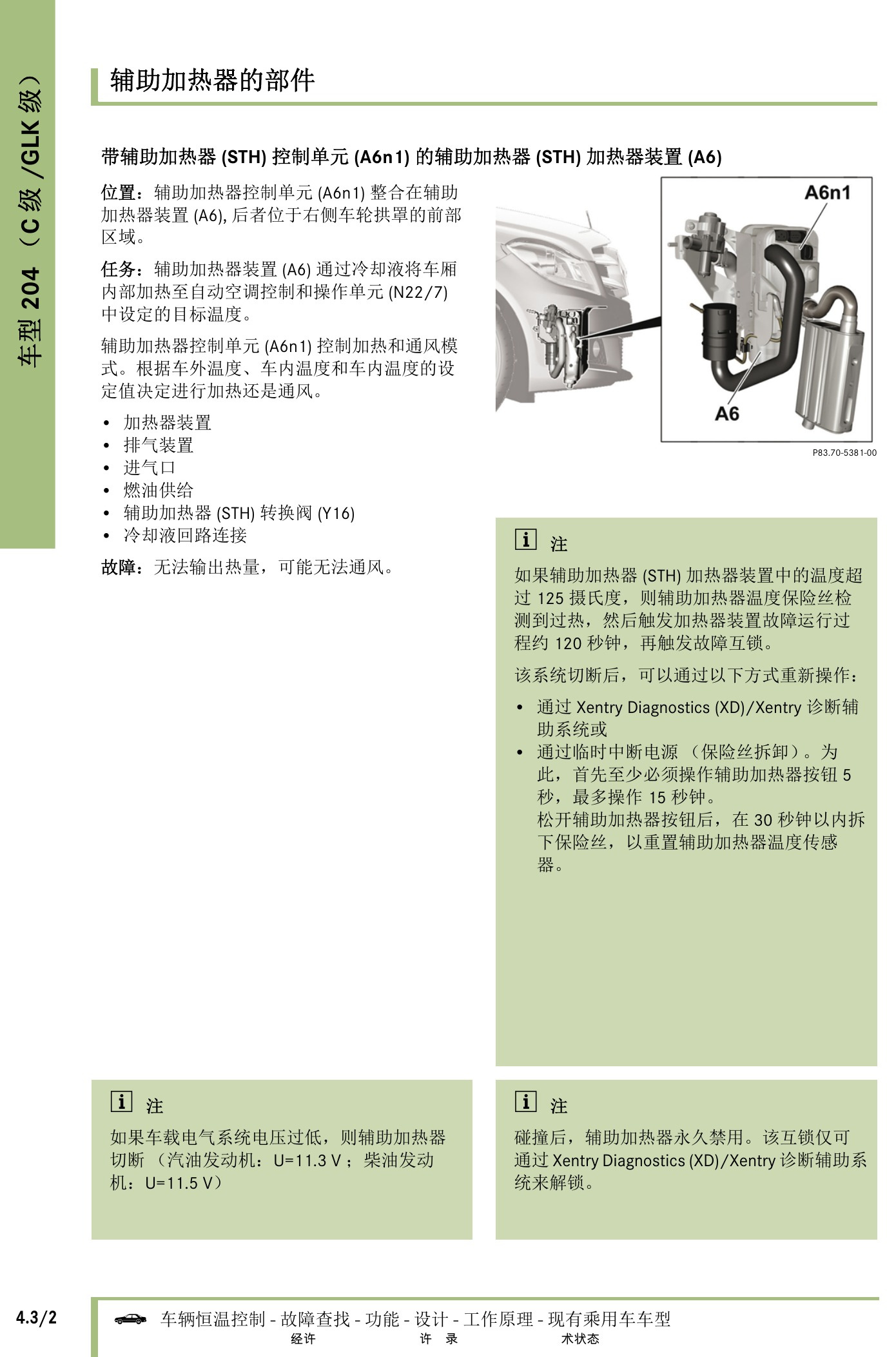

奔驰车辆恒温控制技术指南原第386页。

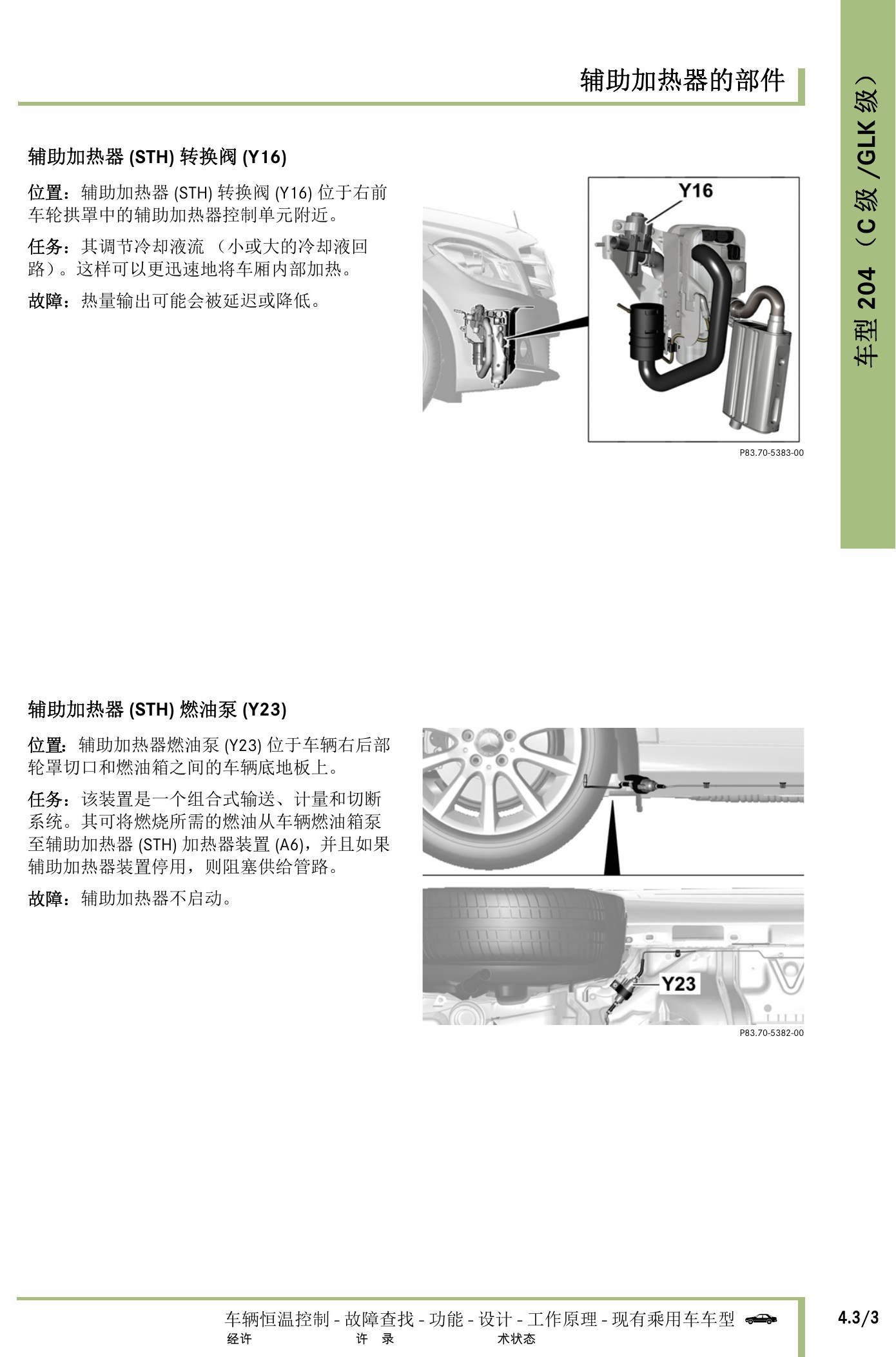

奔驰车辆恒温控制技术指南原第387页。

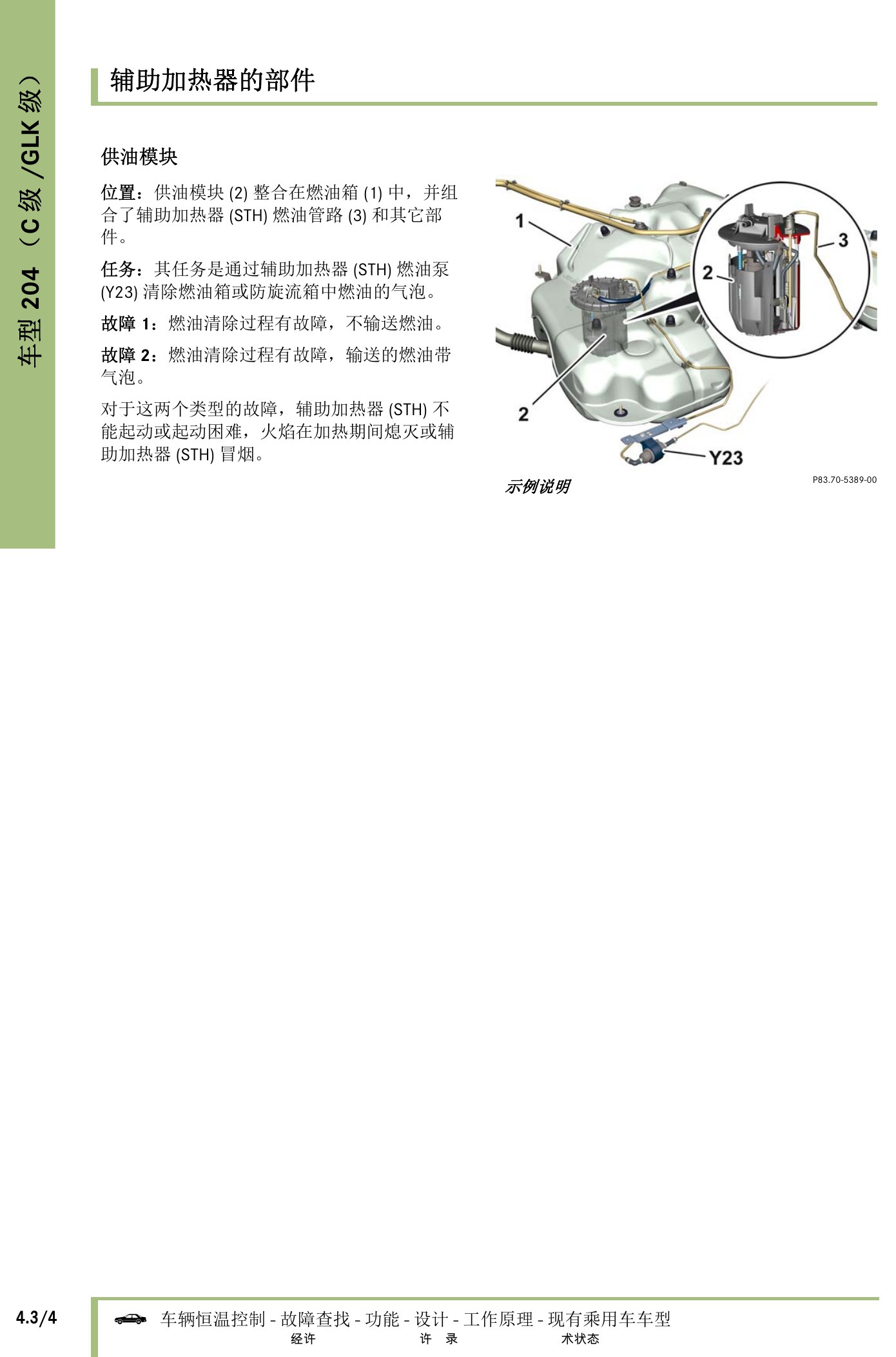

奔驰车辆恒温控制技术指南原第388页。

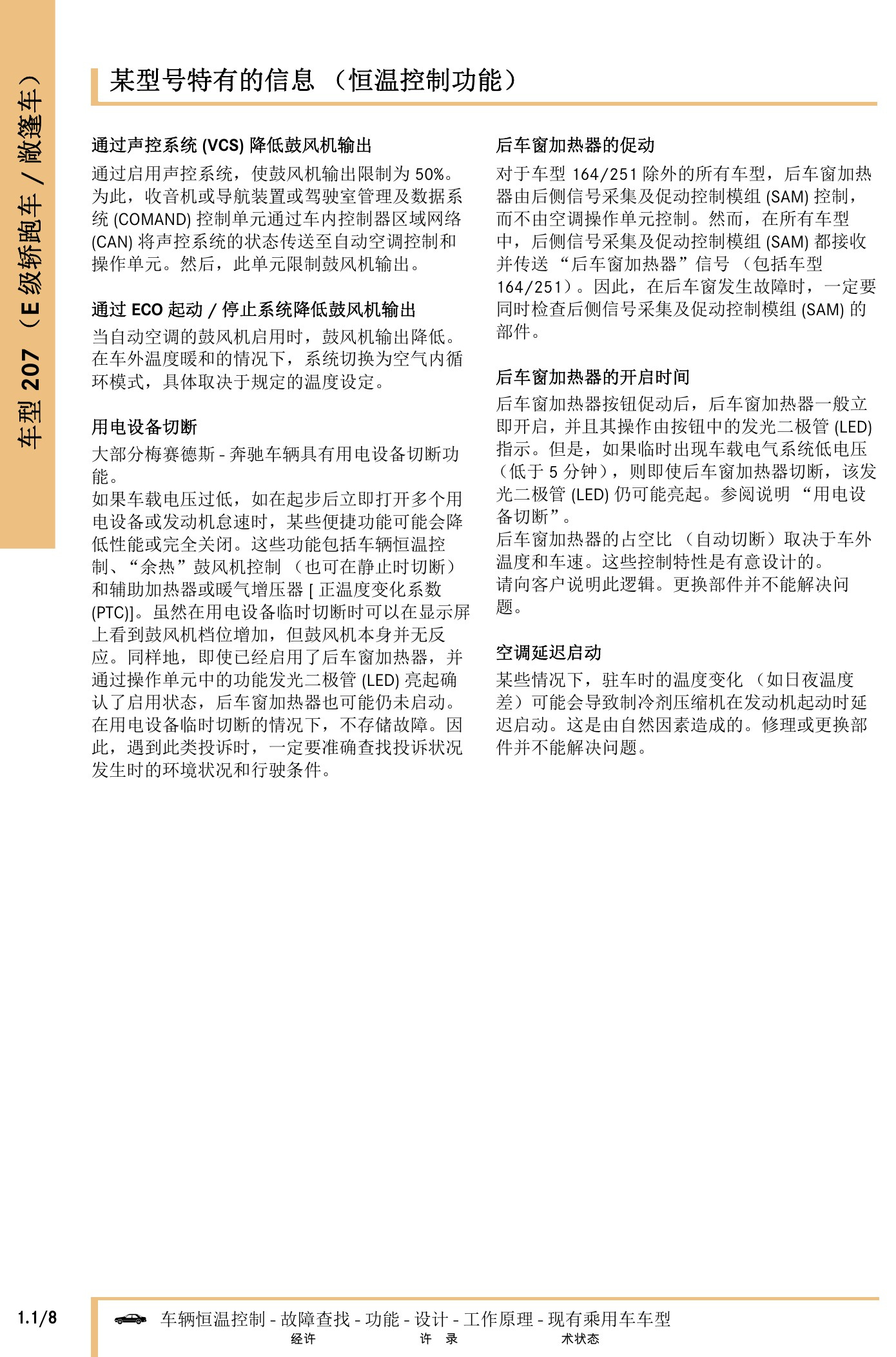

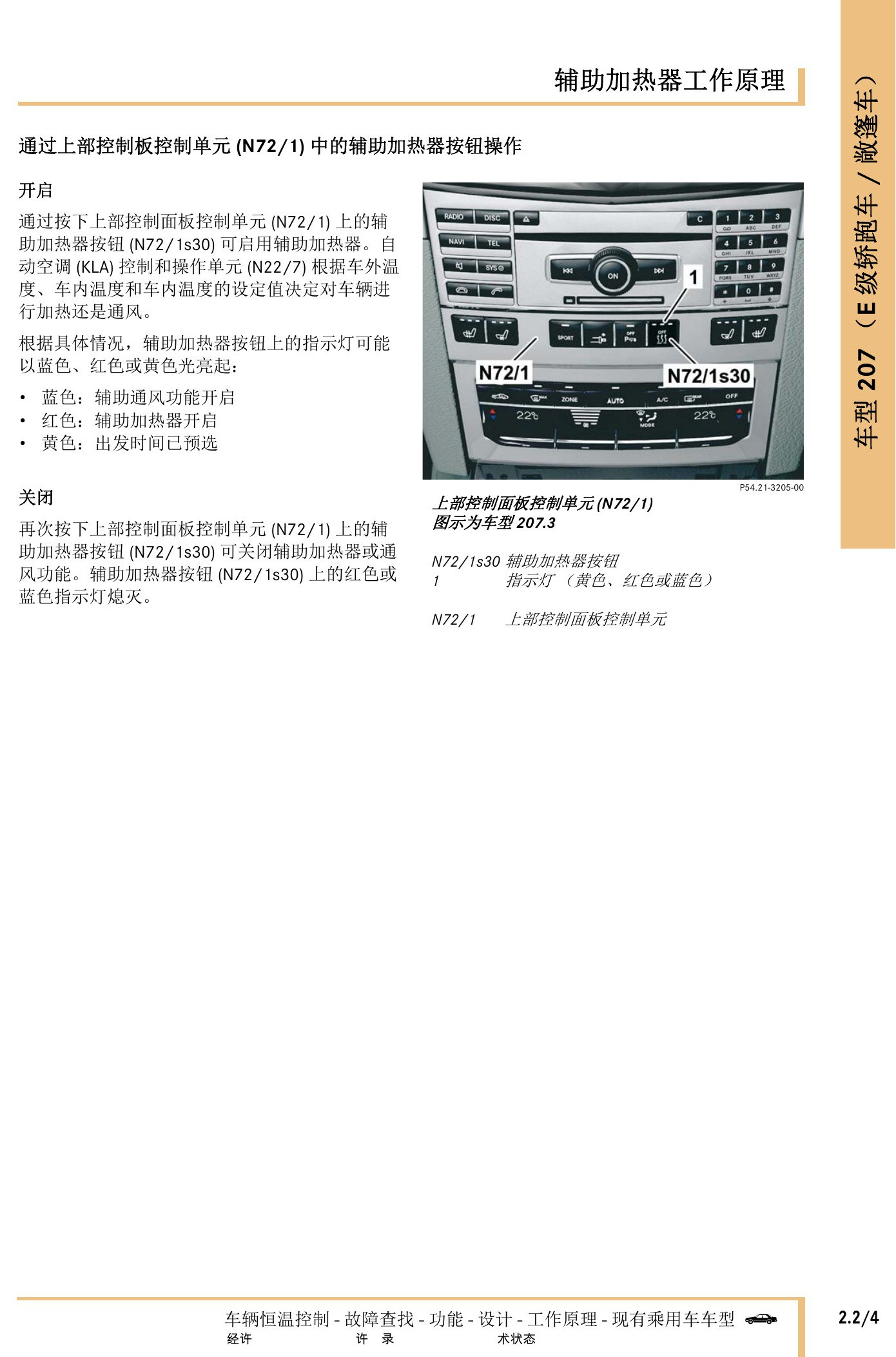

三、C207/A207 E级双门与敞篷车型资料

本部分覆盖207.3/4车型的恒温控制投诉、功能、辅助加热器、系统图和部件位置。

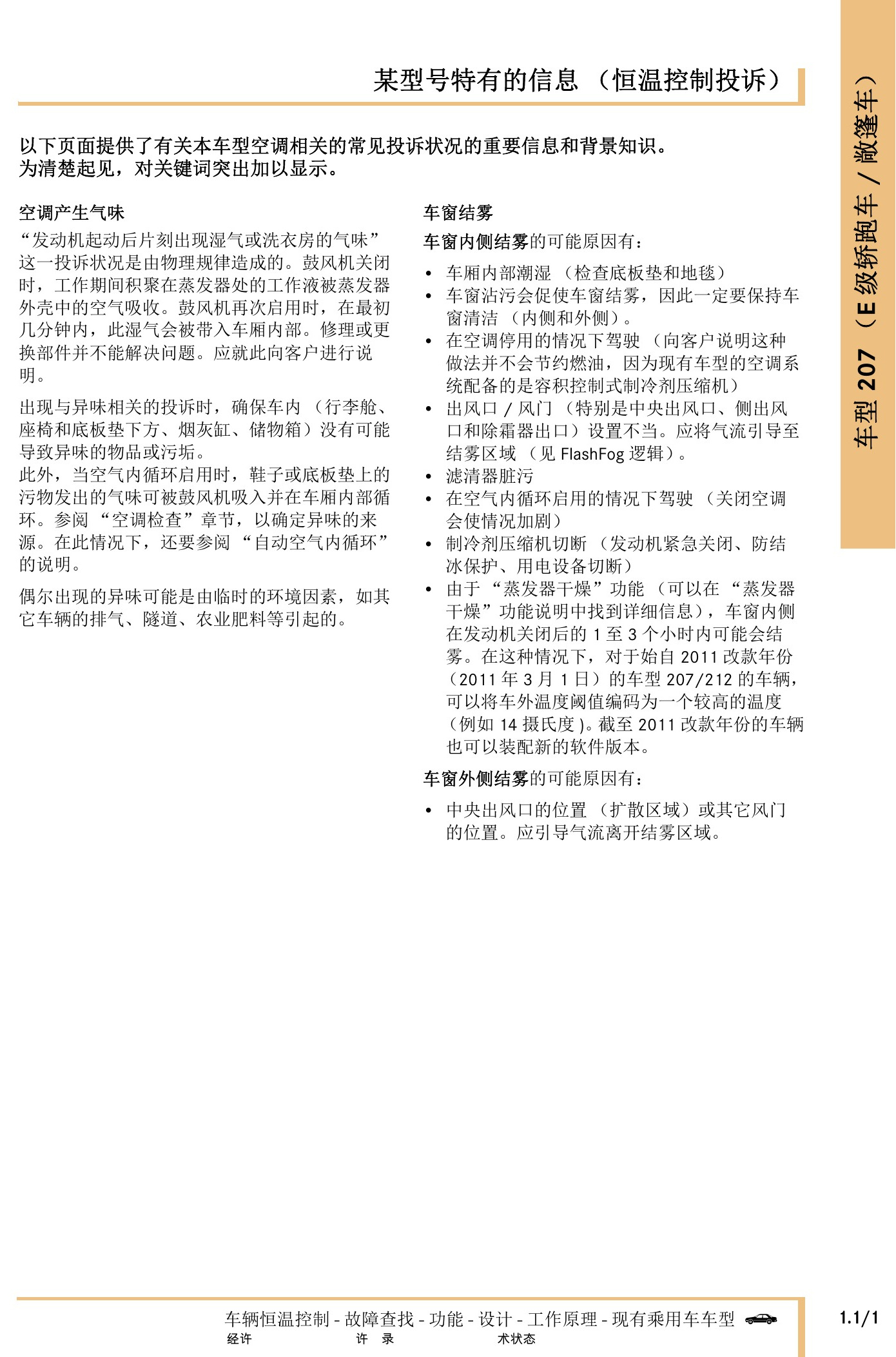

奔驰车辆恒温控制技术指南原第389页。

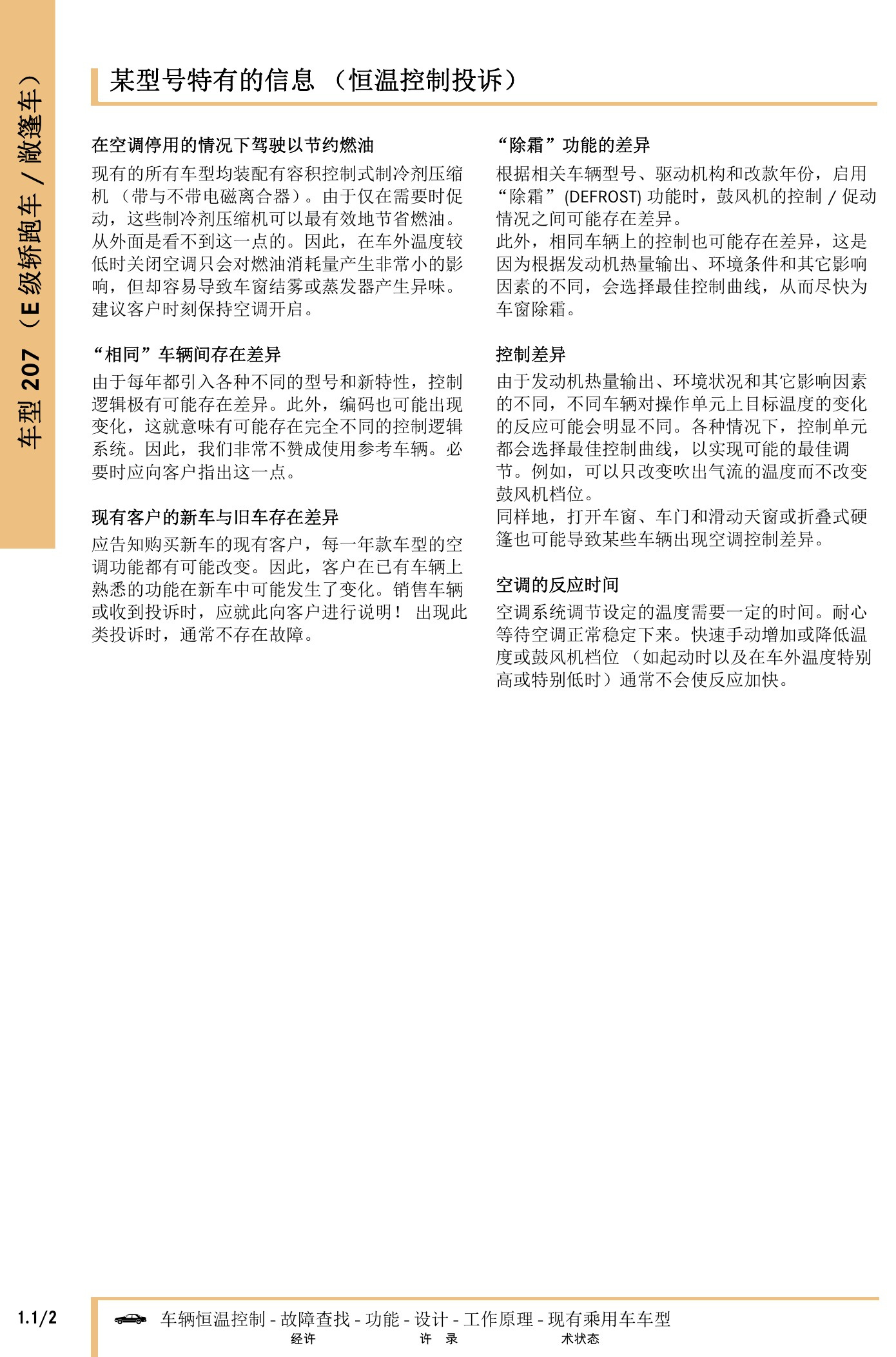

奔驰车辆恒温控制技术指南原第390页。

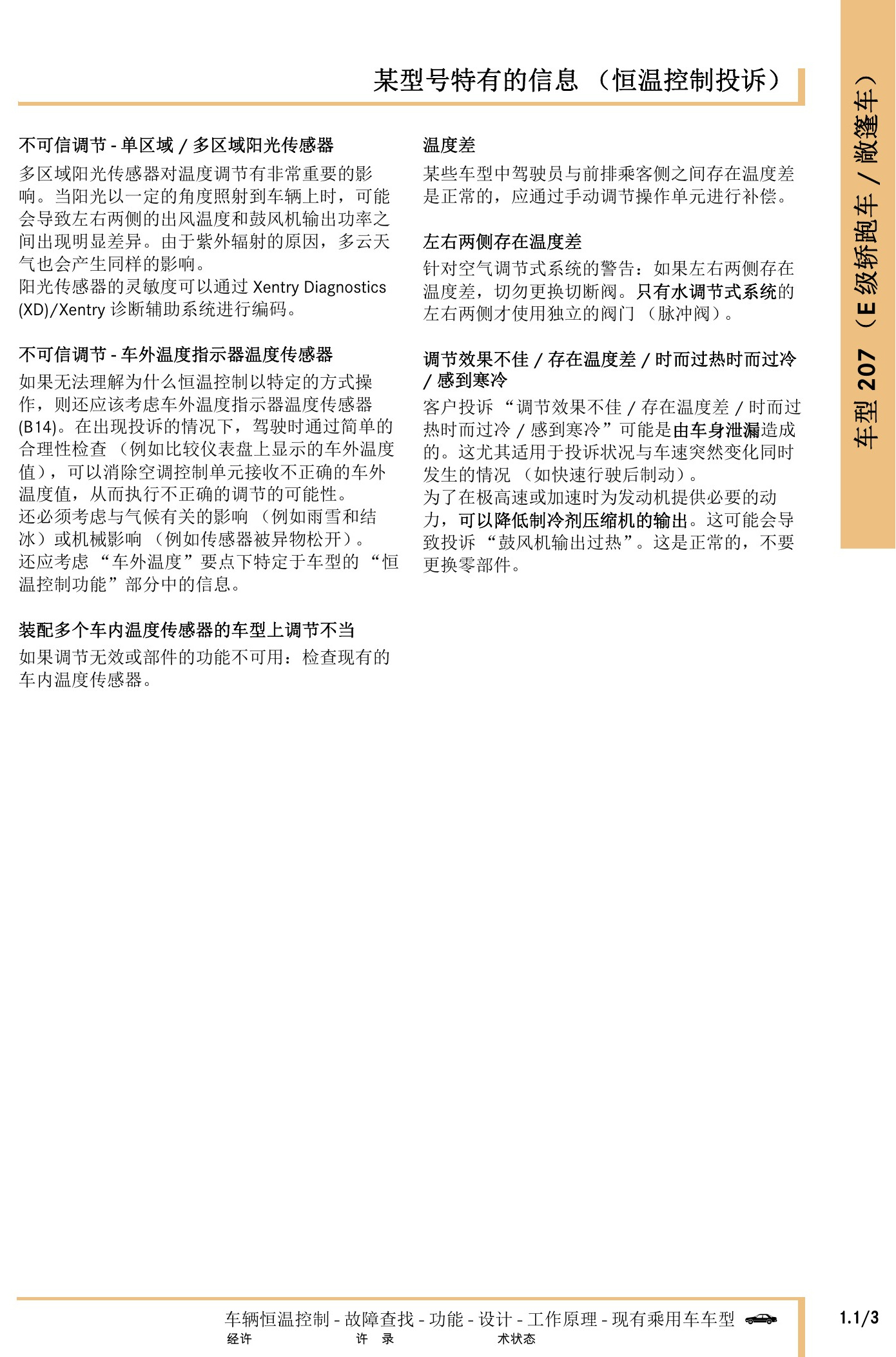

奔驰车辆恒温控制技术指南原第391页。

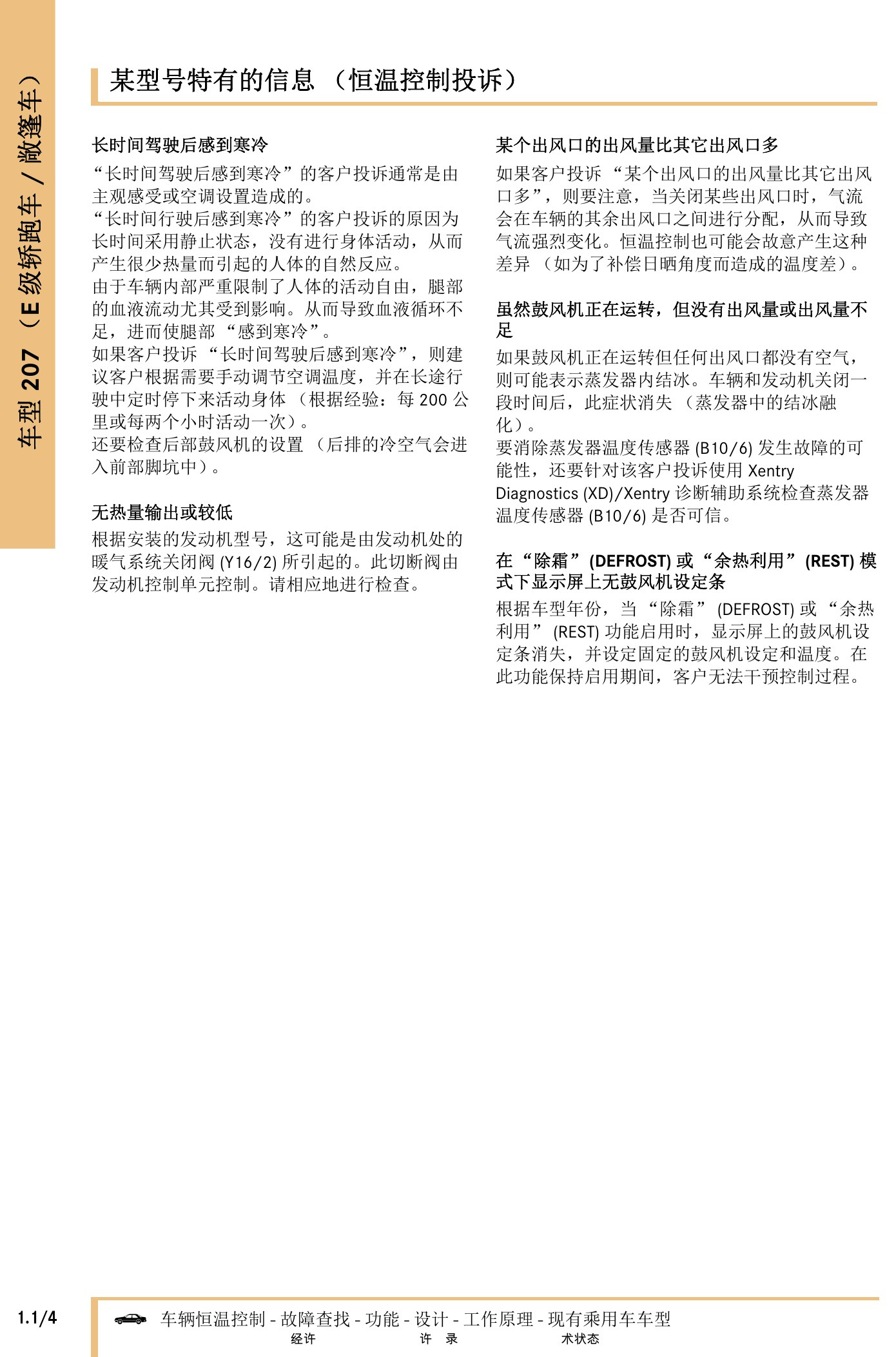

奔驰车辆恒温控制技术指南原第392页。

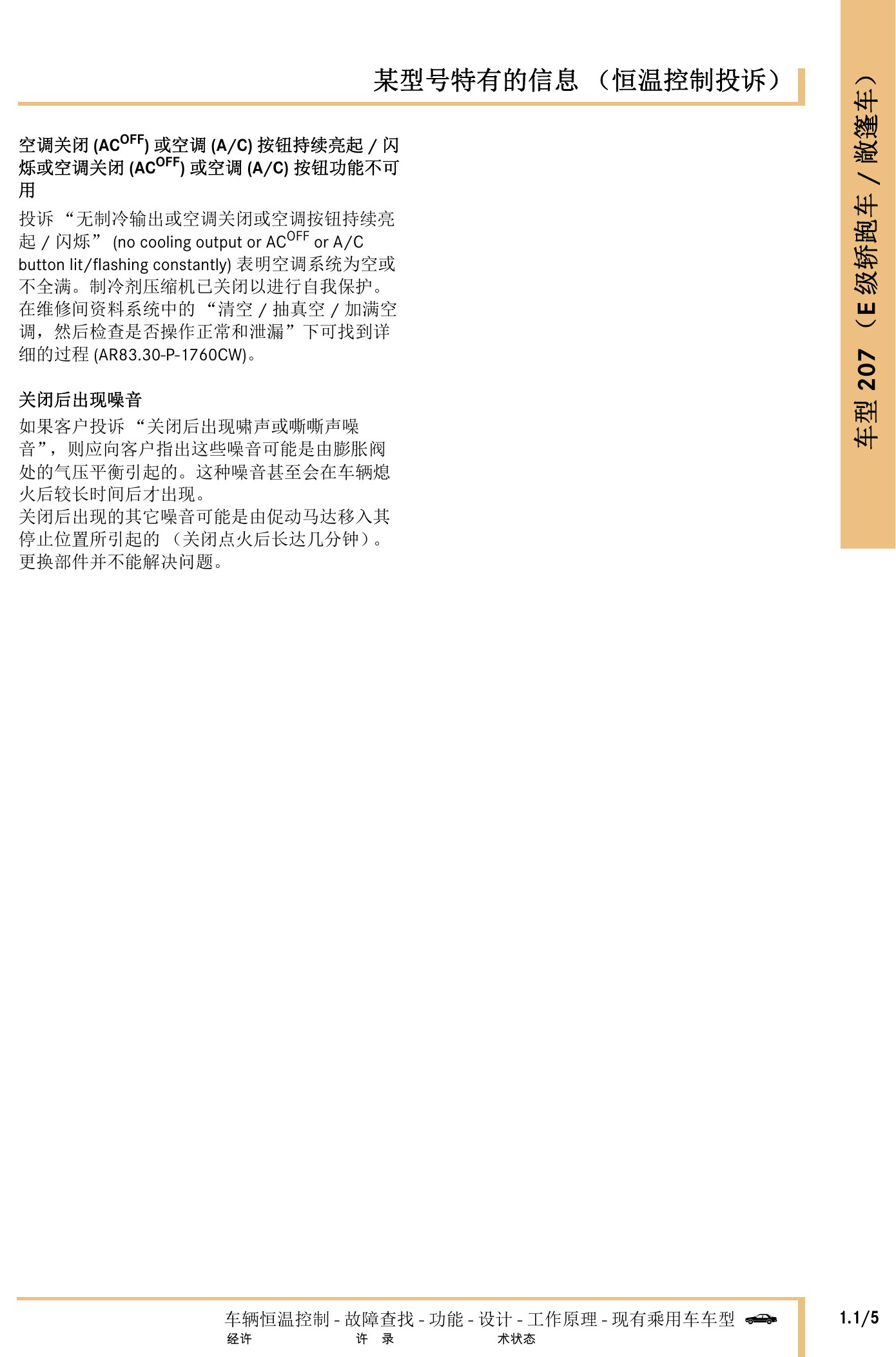

奔驰车辆恒温控制技术指南原第393页。

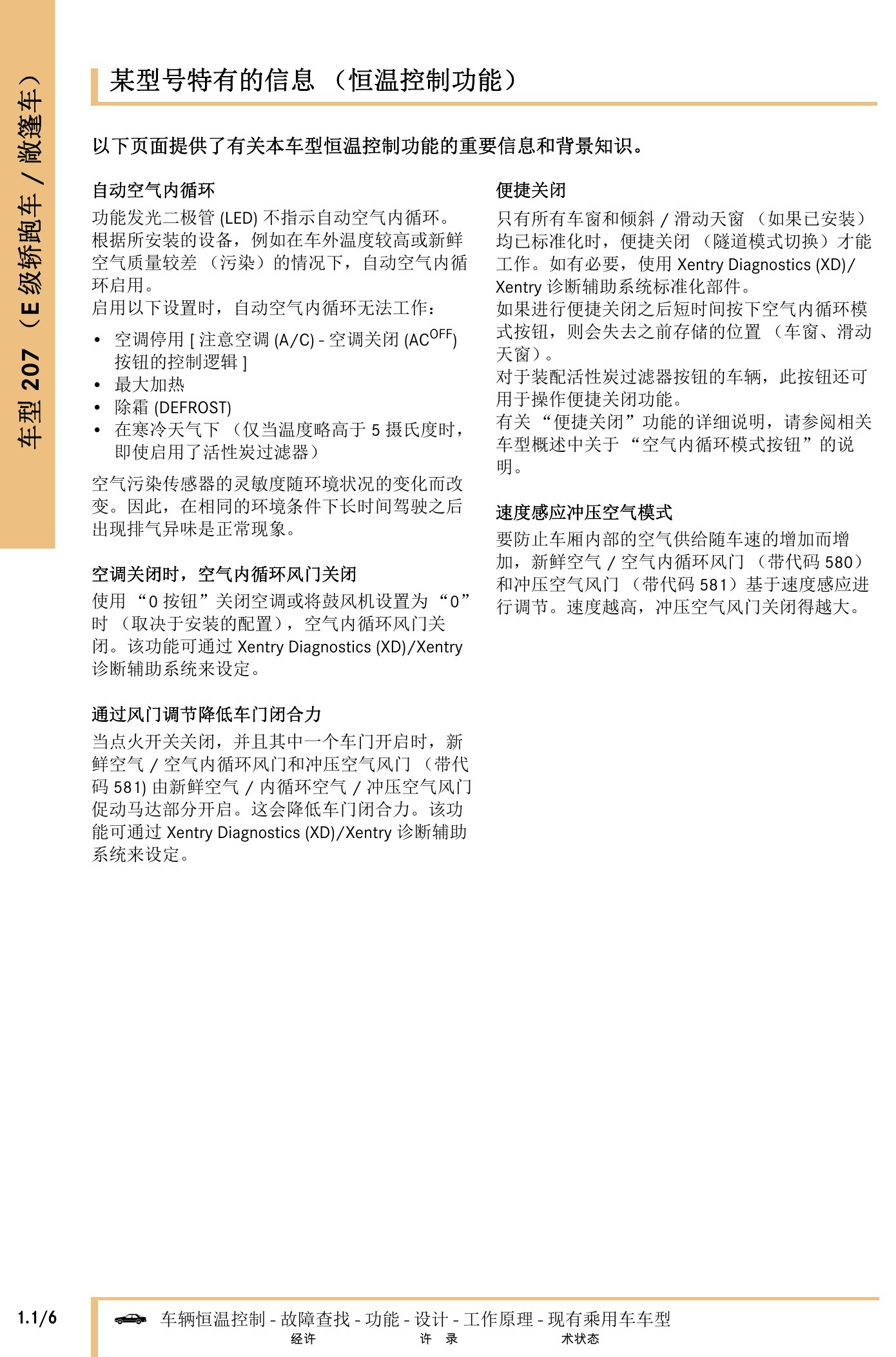

奔驰车辆恒温控制技术指南原第394页。

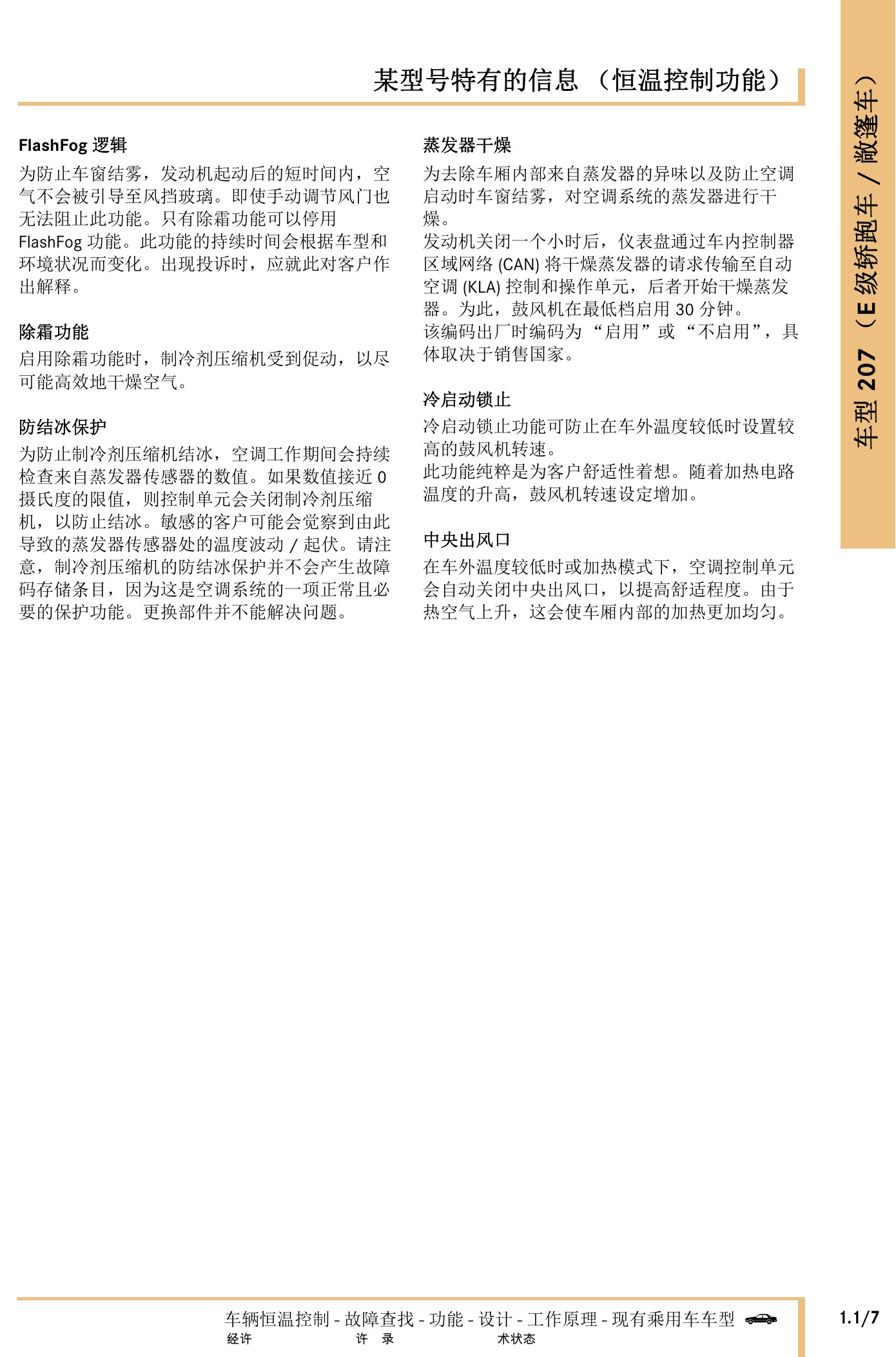

奔驰车辆恒温控制技术指南原第395页。
奔驰车辆恒温控制技术指南原第396页。

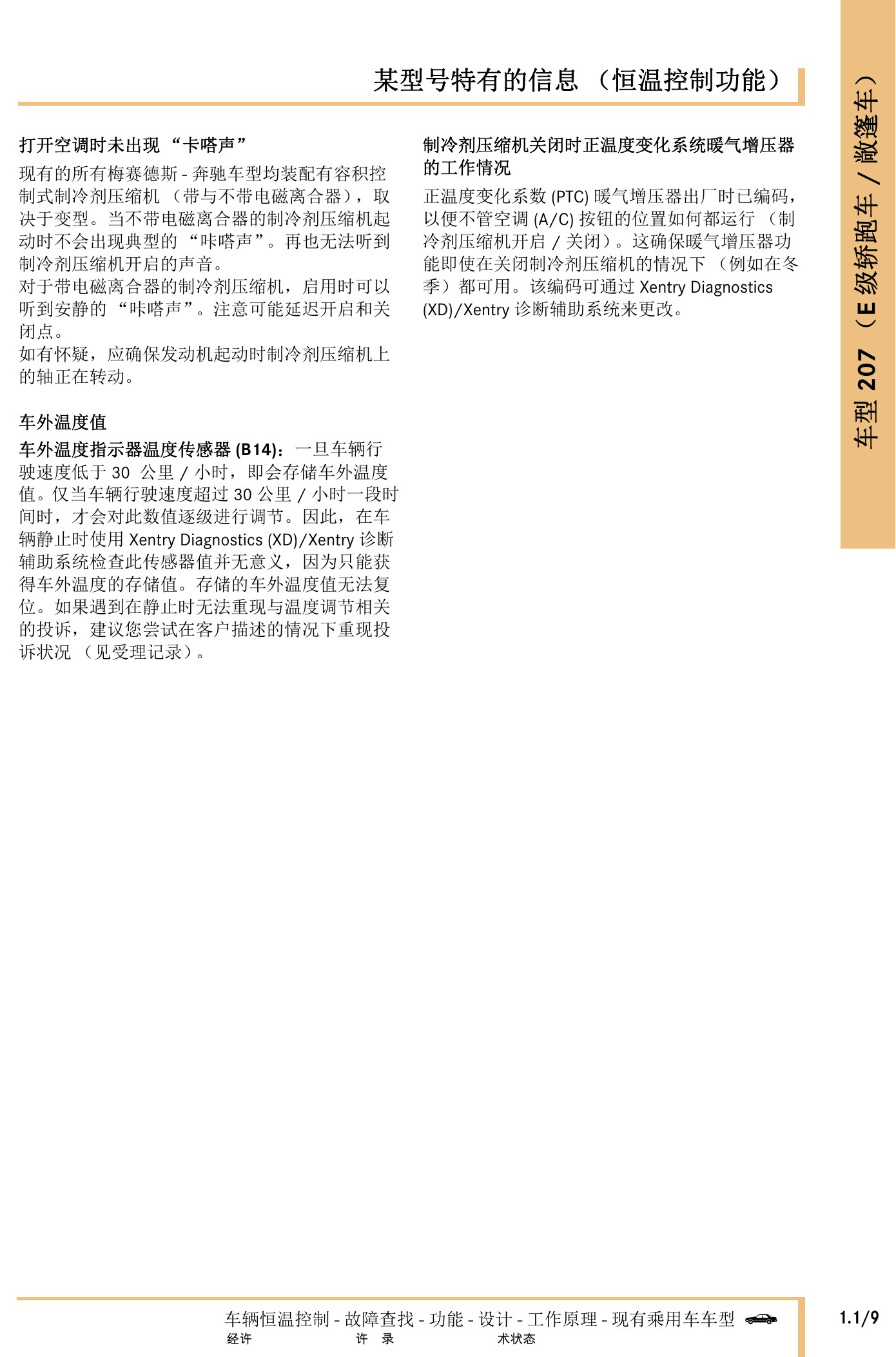

奔驰车辆恒温控制技术指南原第397页。

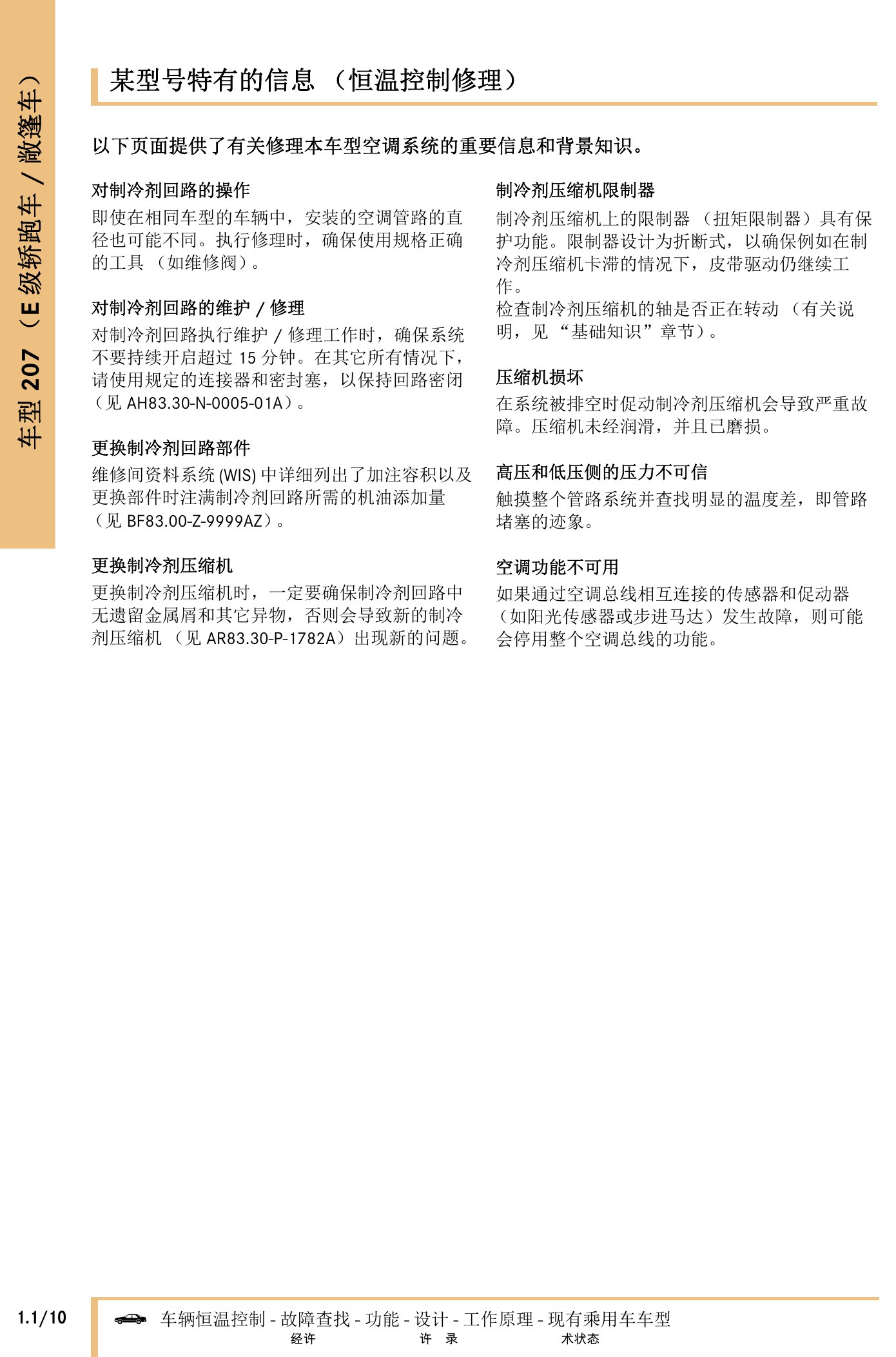

奔驰车辆恒温控制技术指南原第398页。

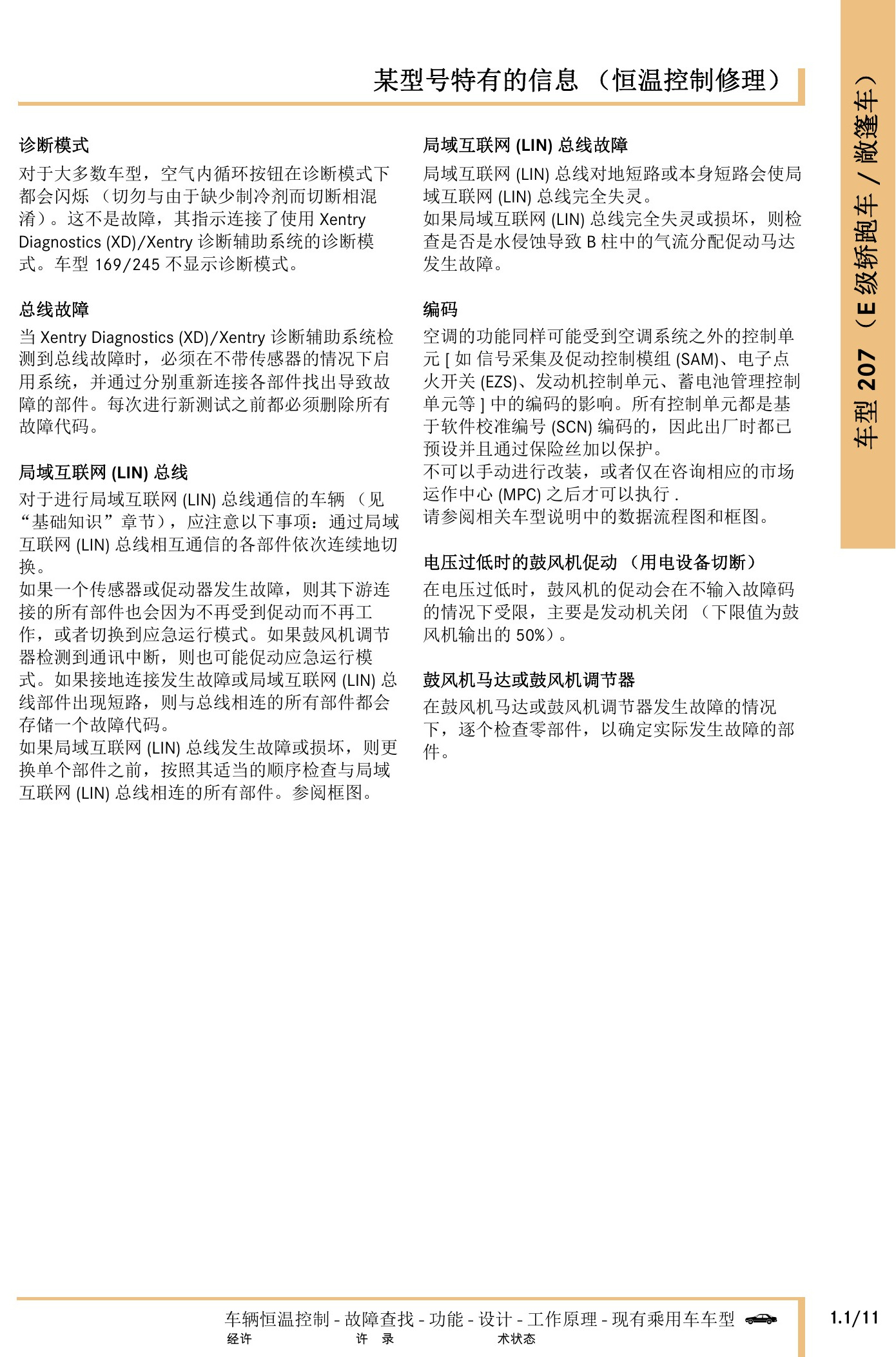

奔驰车辆恒温控制技术指南原第399页。

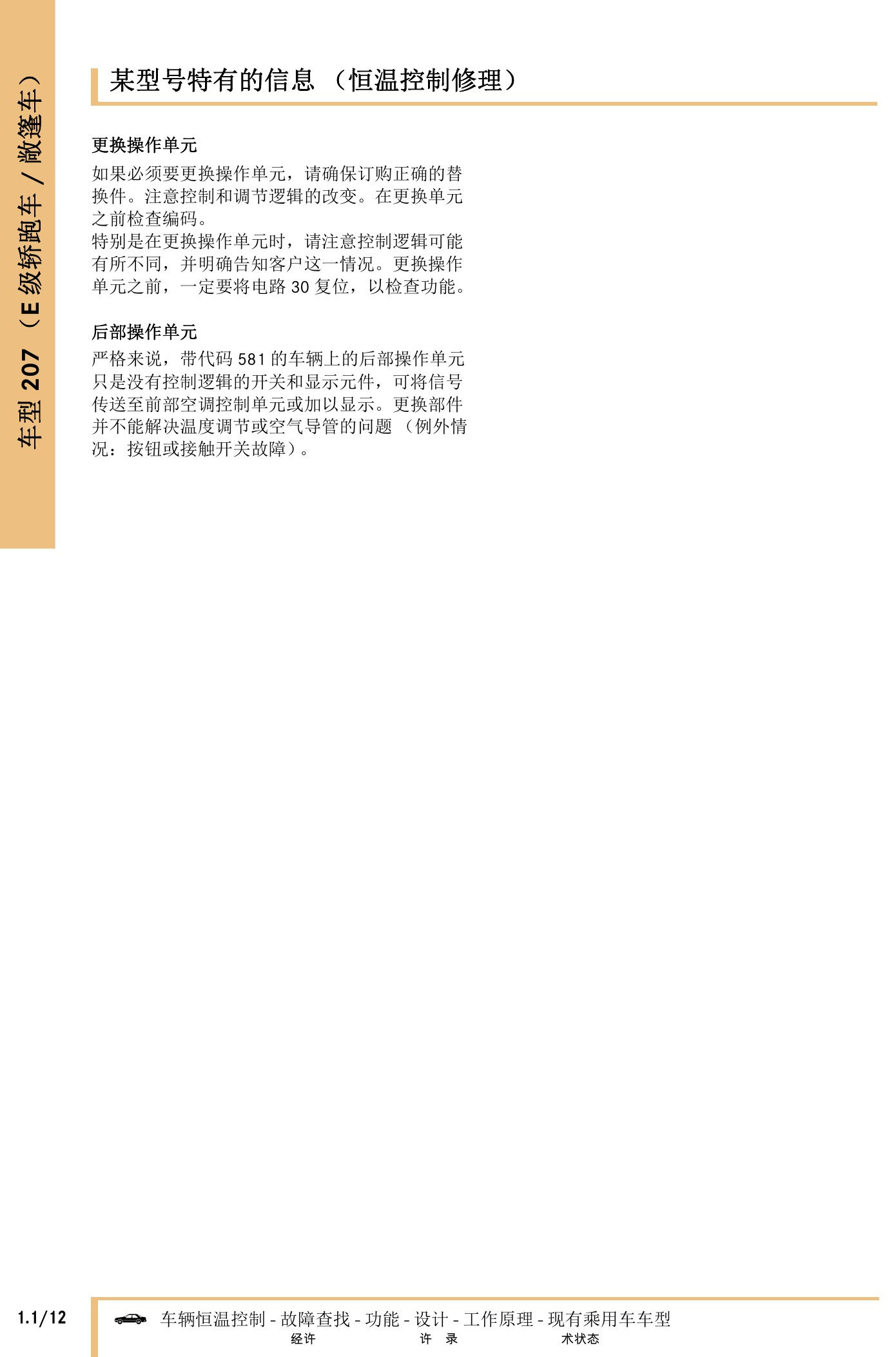

奔驰车辆恒温控制技术指南原第400页。

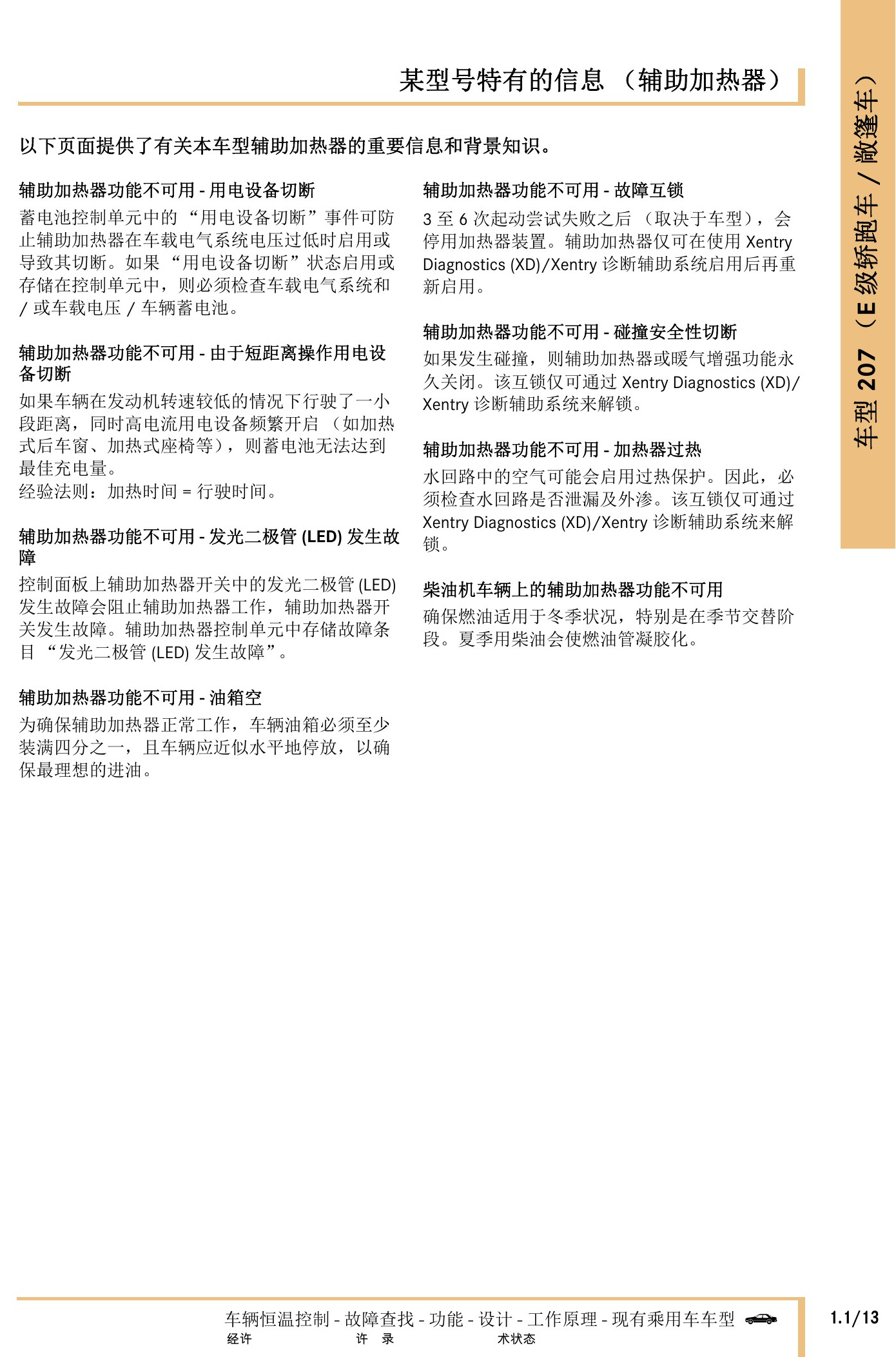

奔驰车辆恒温控制技术指南原第401页。

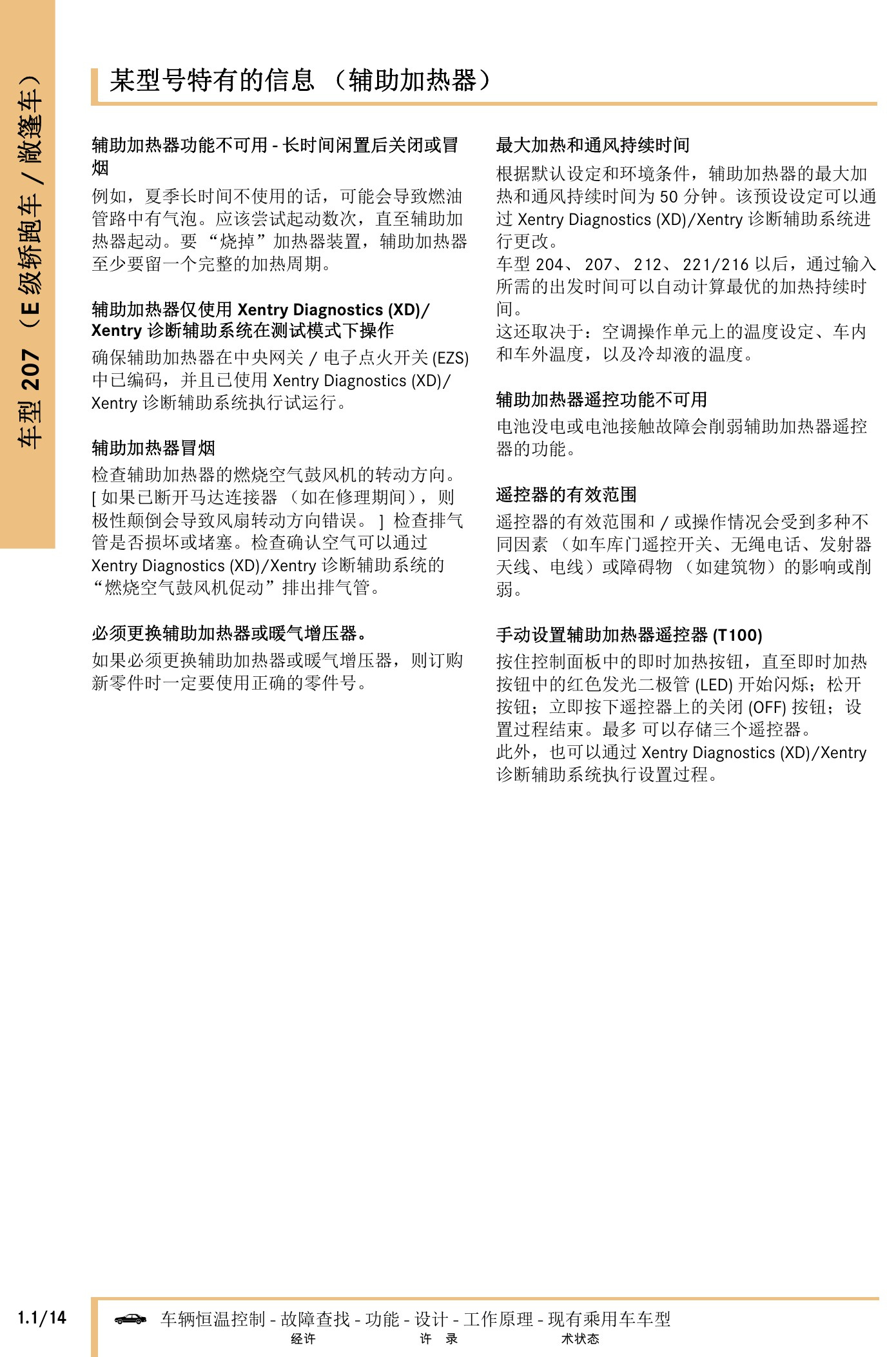

奔驰车辆恒温控制技术指南原第402页。

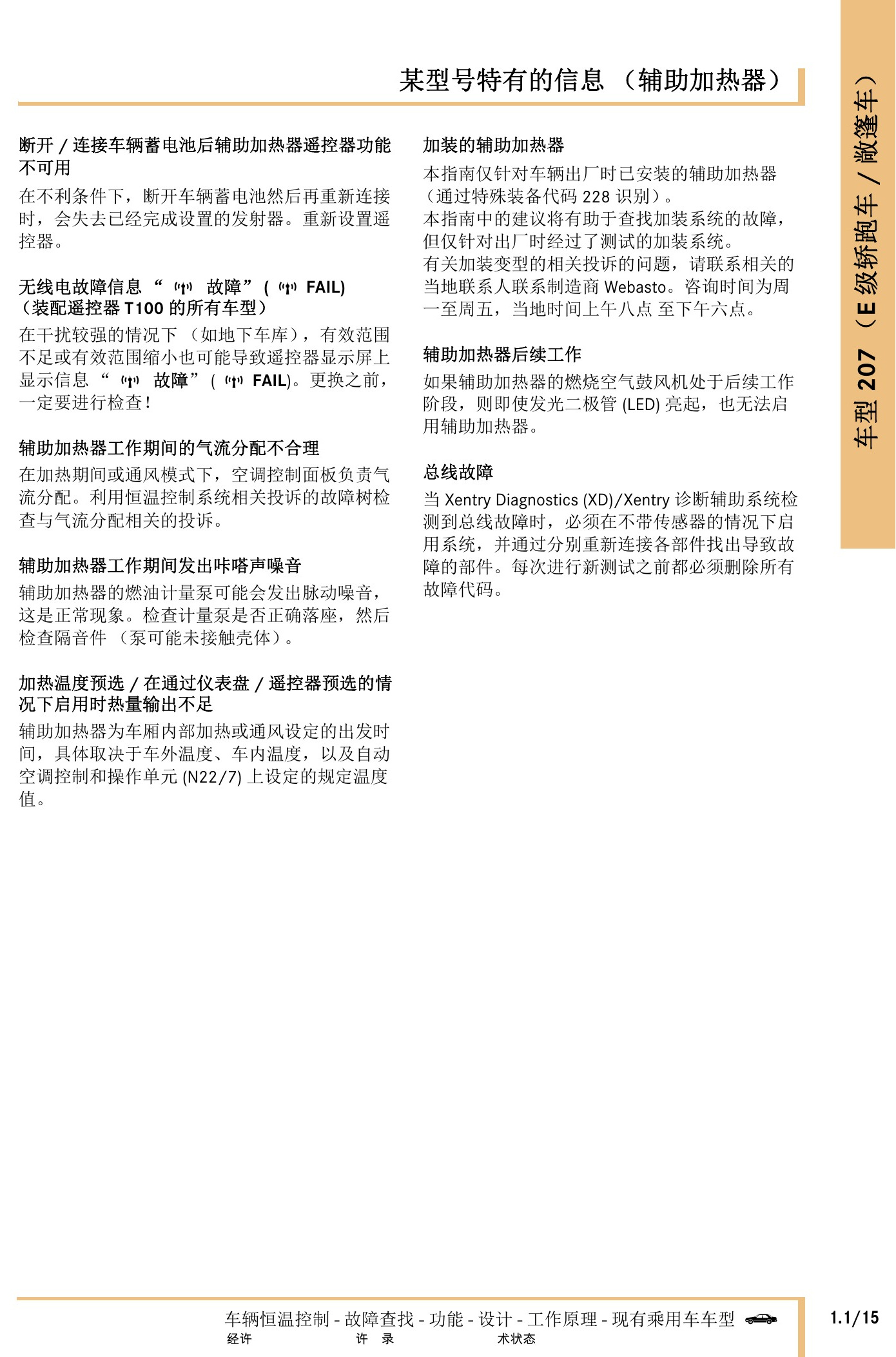

奔驰车辆恒温控制技术指南原第403页。

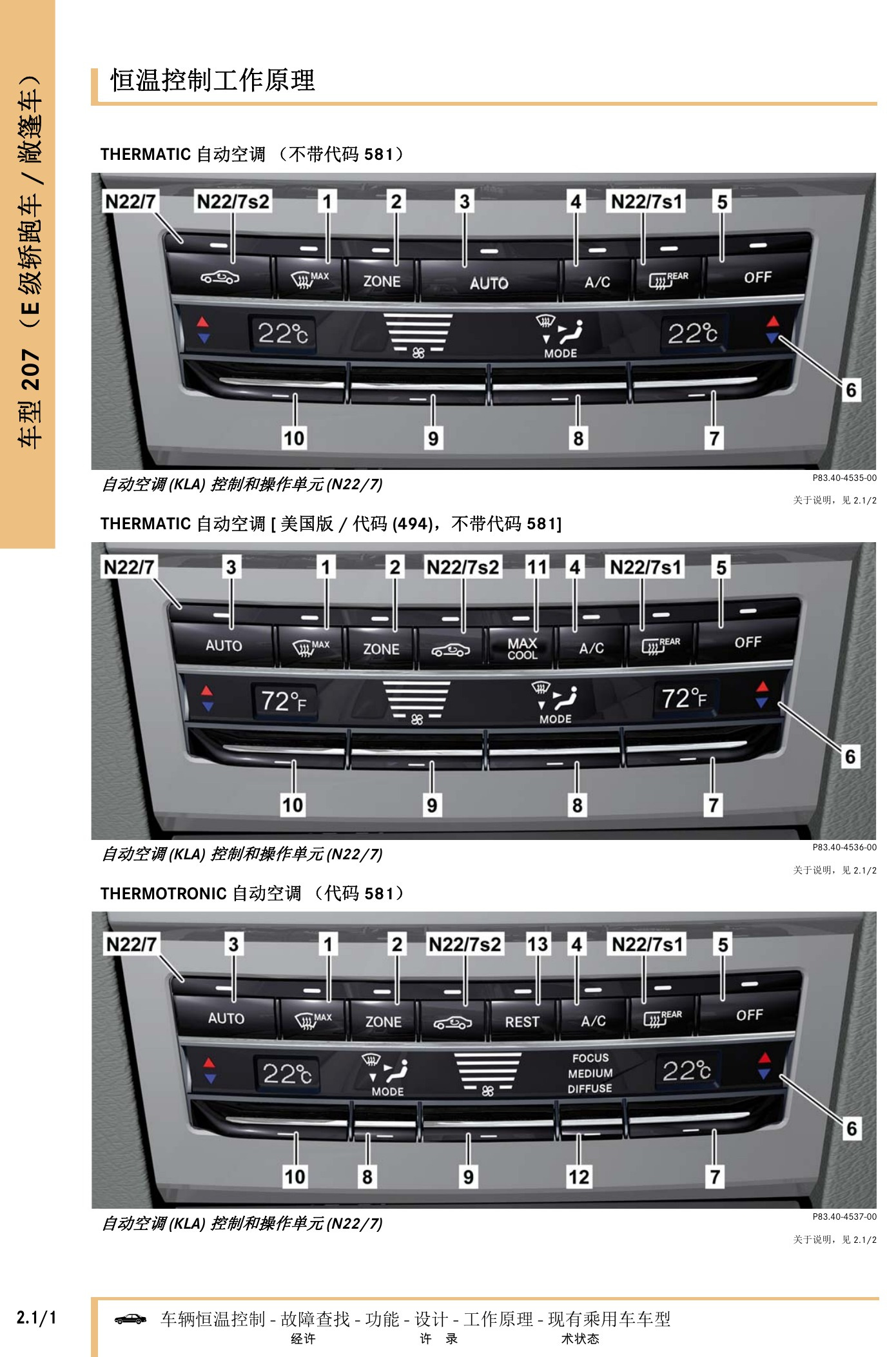

奔驰车辆恒温控制技术指南原第404页。

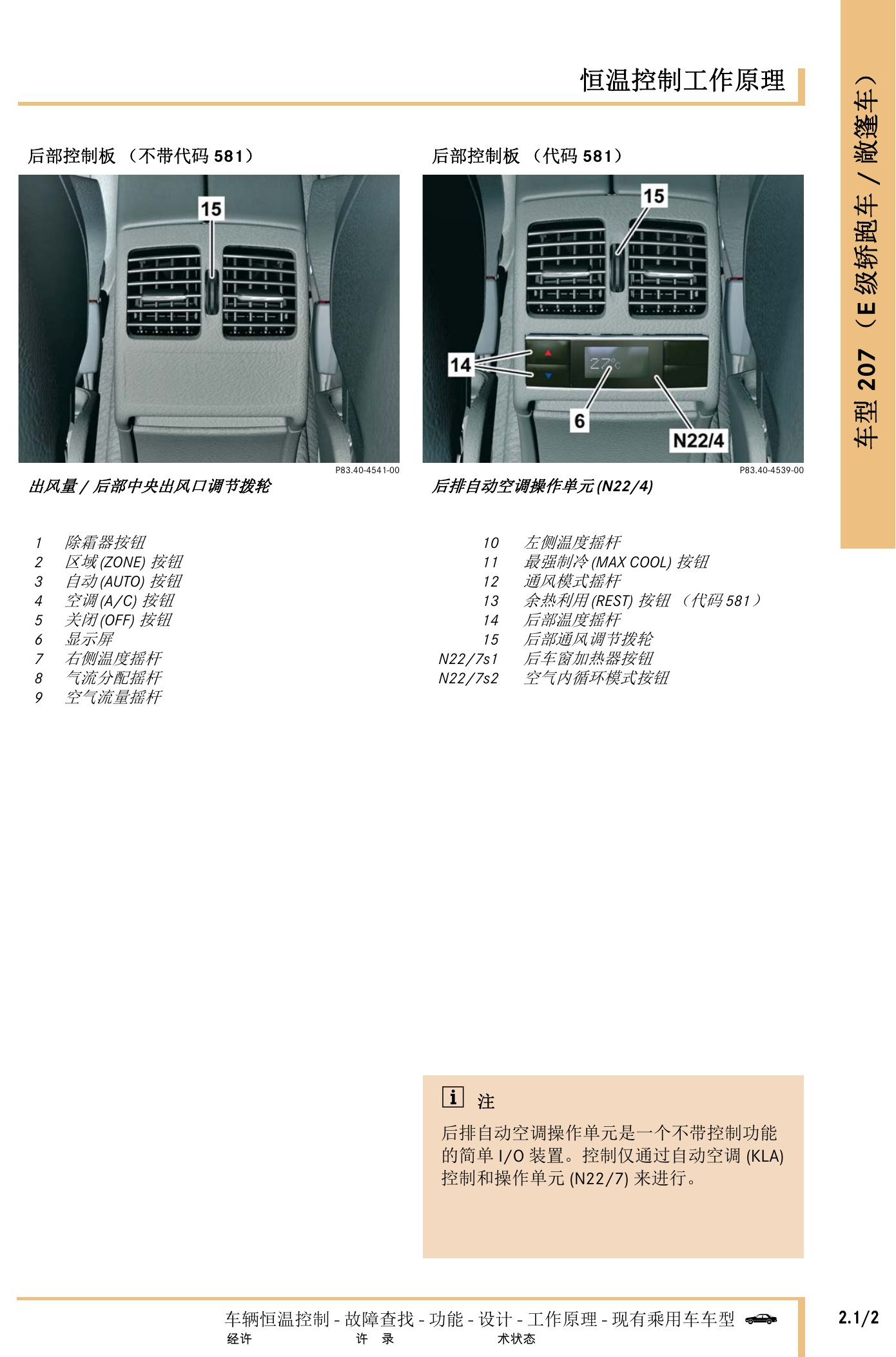

奔驰车辆恒温控制技术指南原第405页。

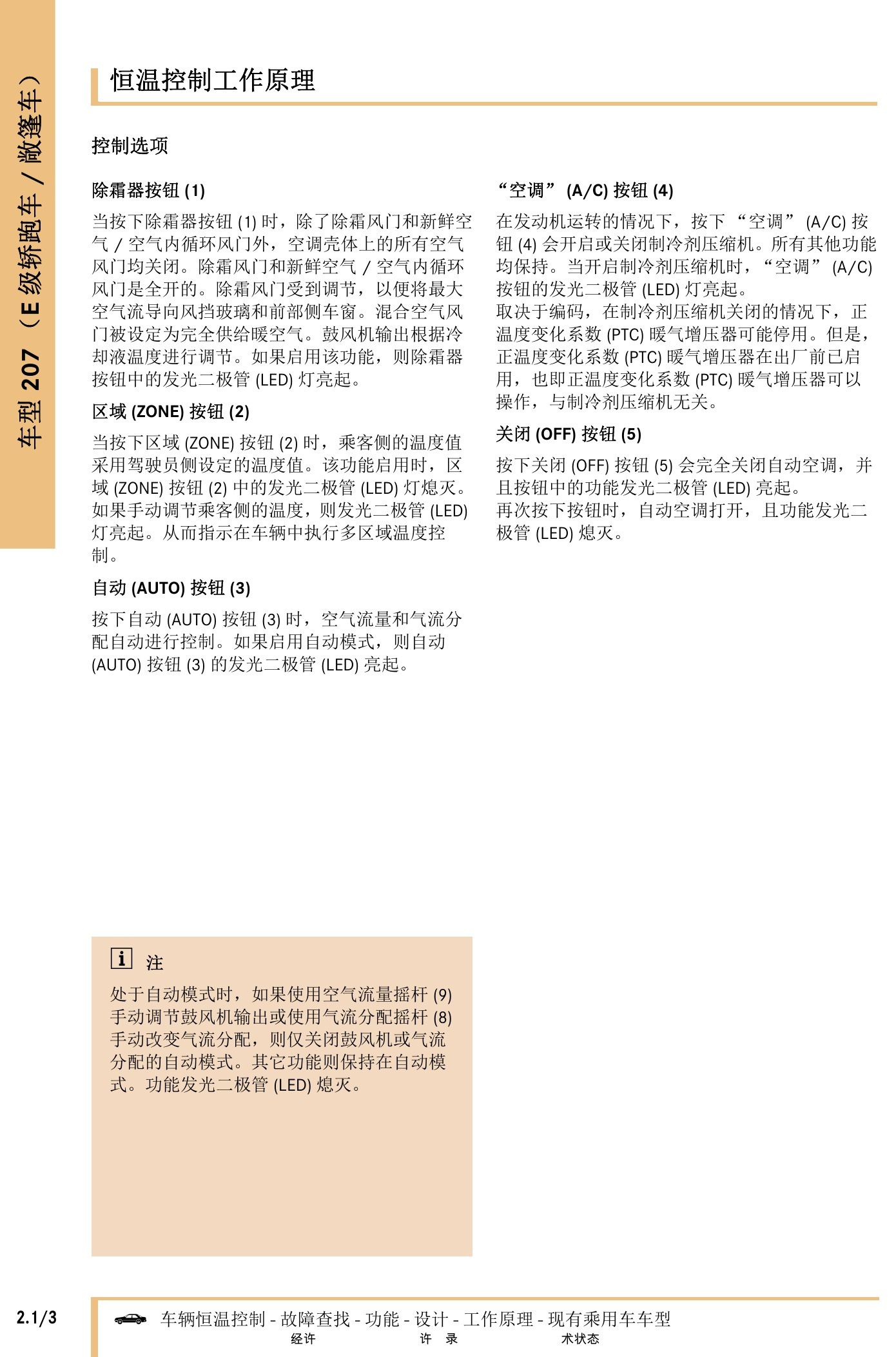

奔驰车辆恒温控制技术指南原第406页。
奔驰车辆恒温控制技术指南原第407页。

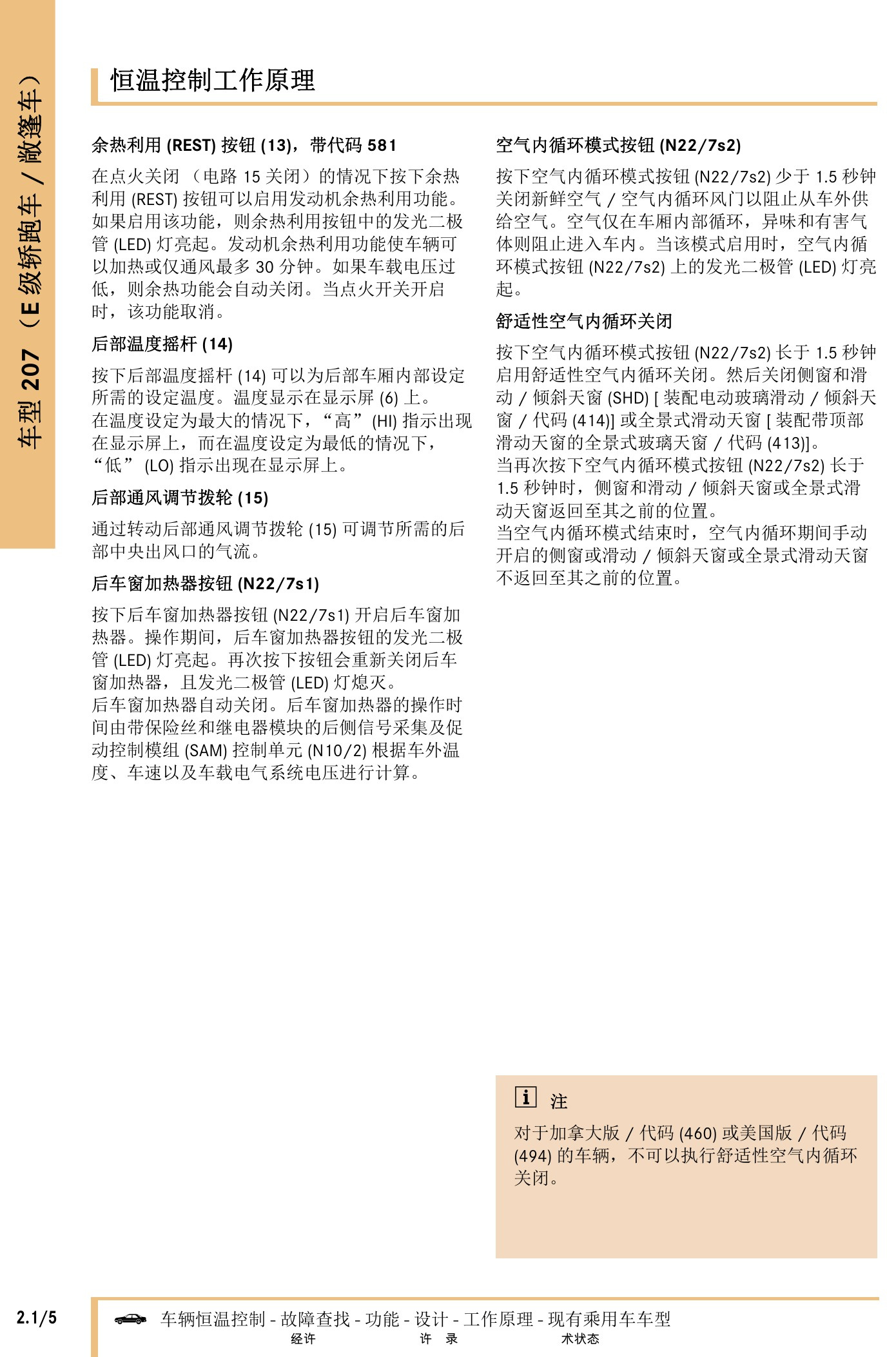

奔驰车辆恒温控制技术指南原第408页。

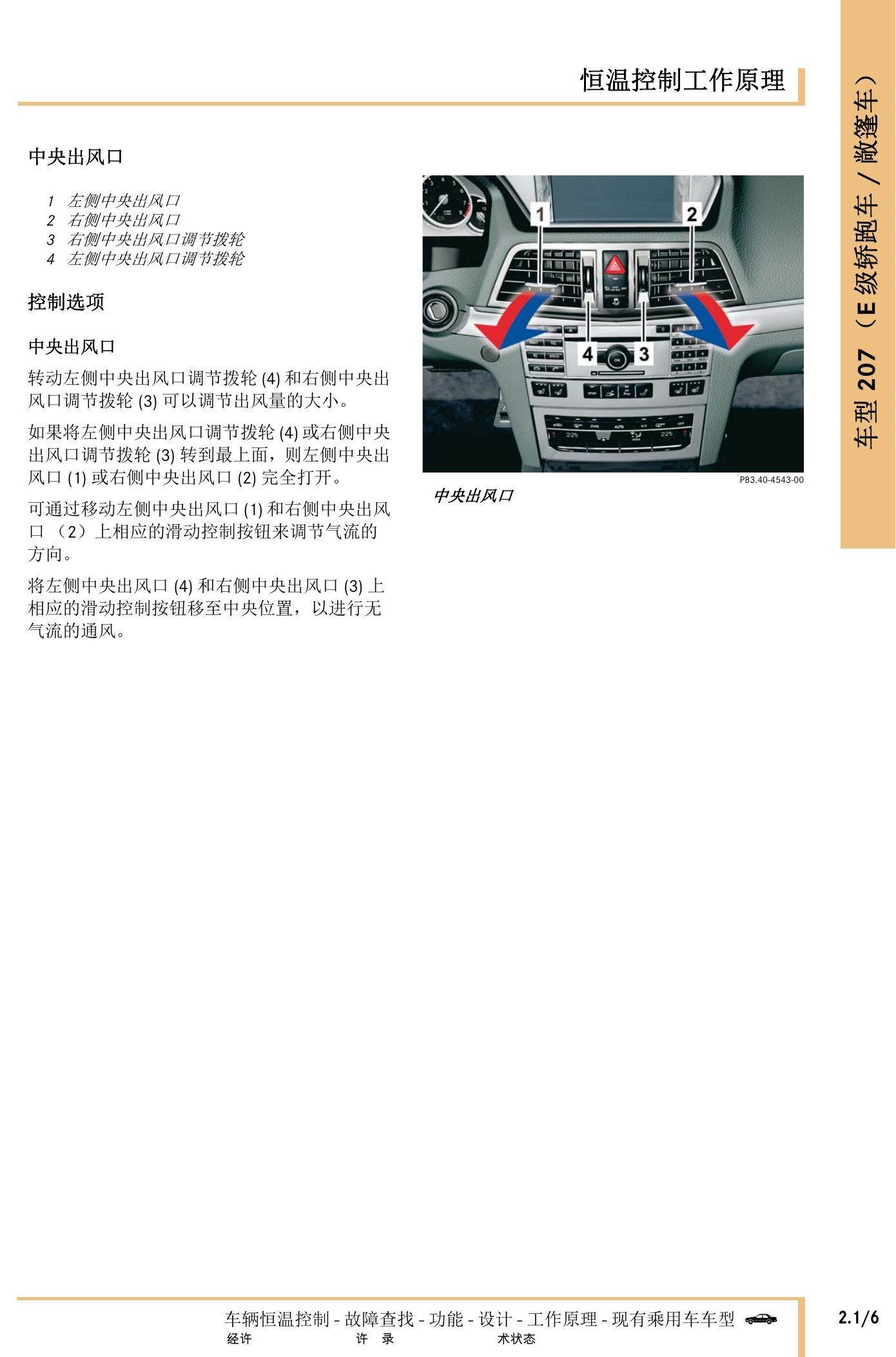

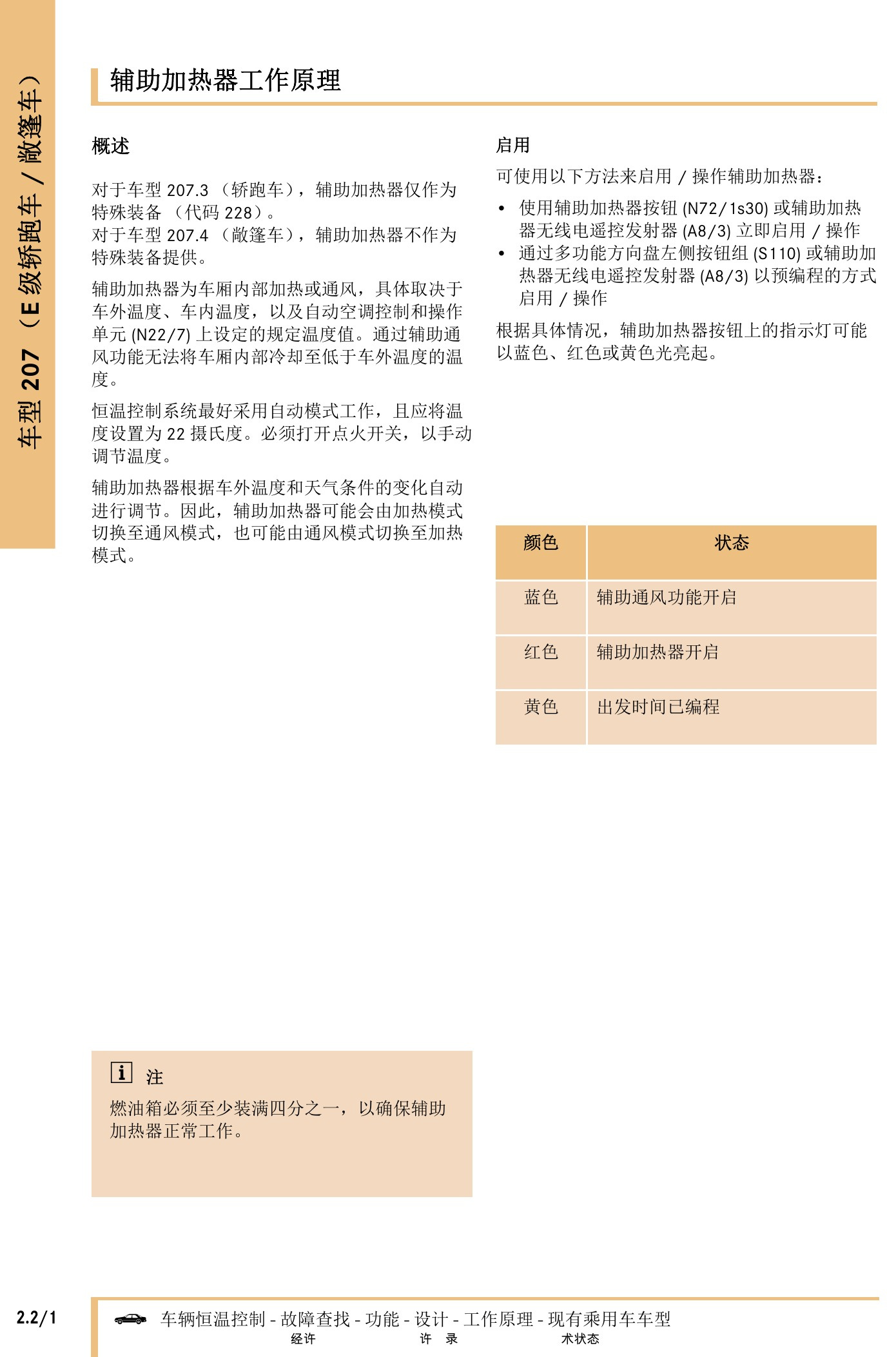

奔驰车辆恒温控制技术指南原第409页。
奔驰车辆恒温控制技术指南原第410页。

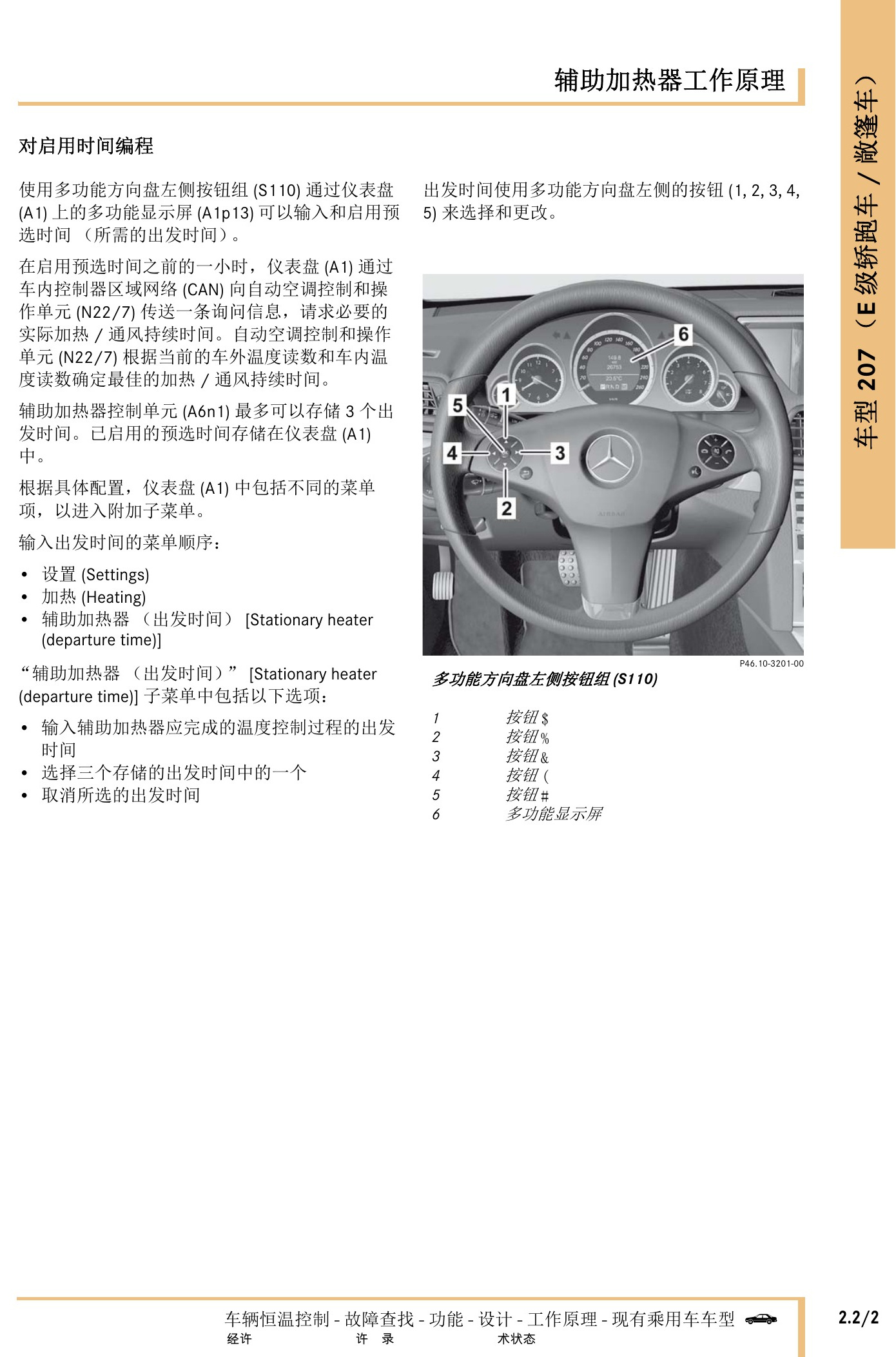

奔驰车辆恒温控制技术指南原第411页。

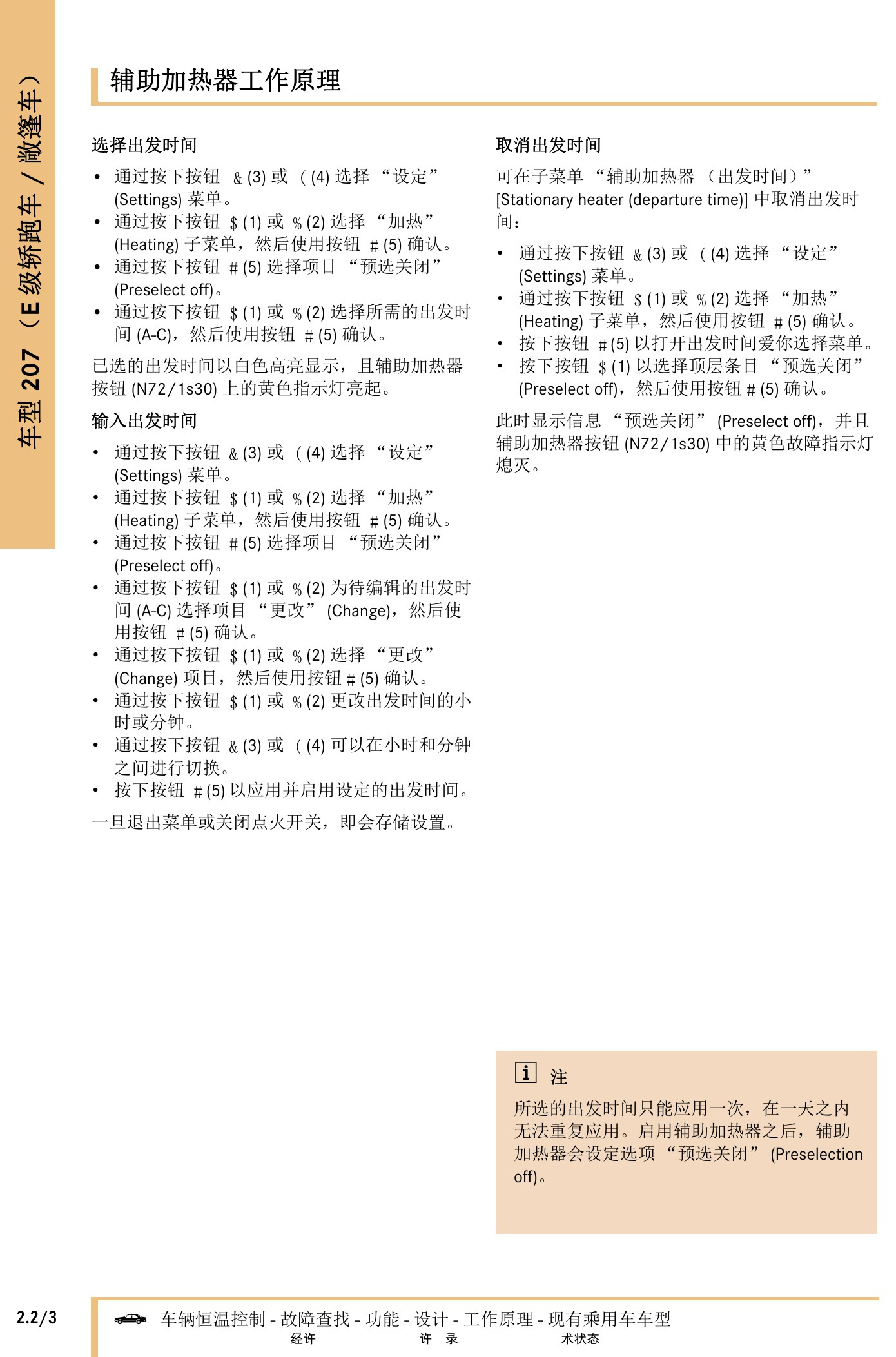

奔驰车辆恒温控制技术指南原第412页。
奔驰车辆恒温控制技术指南原第413页。

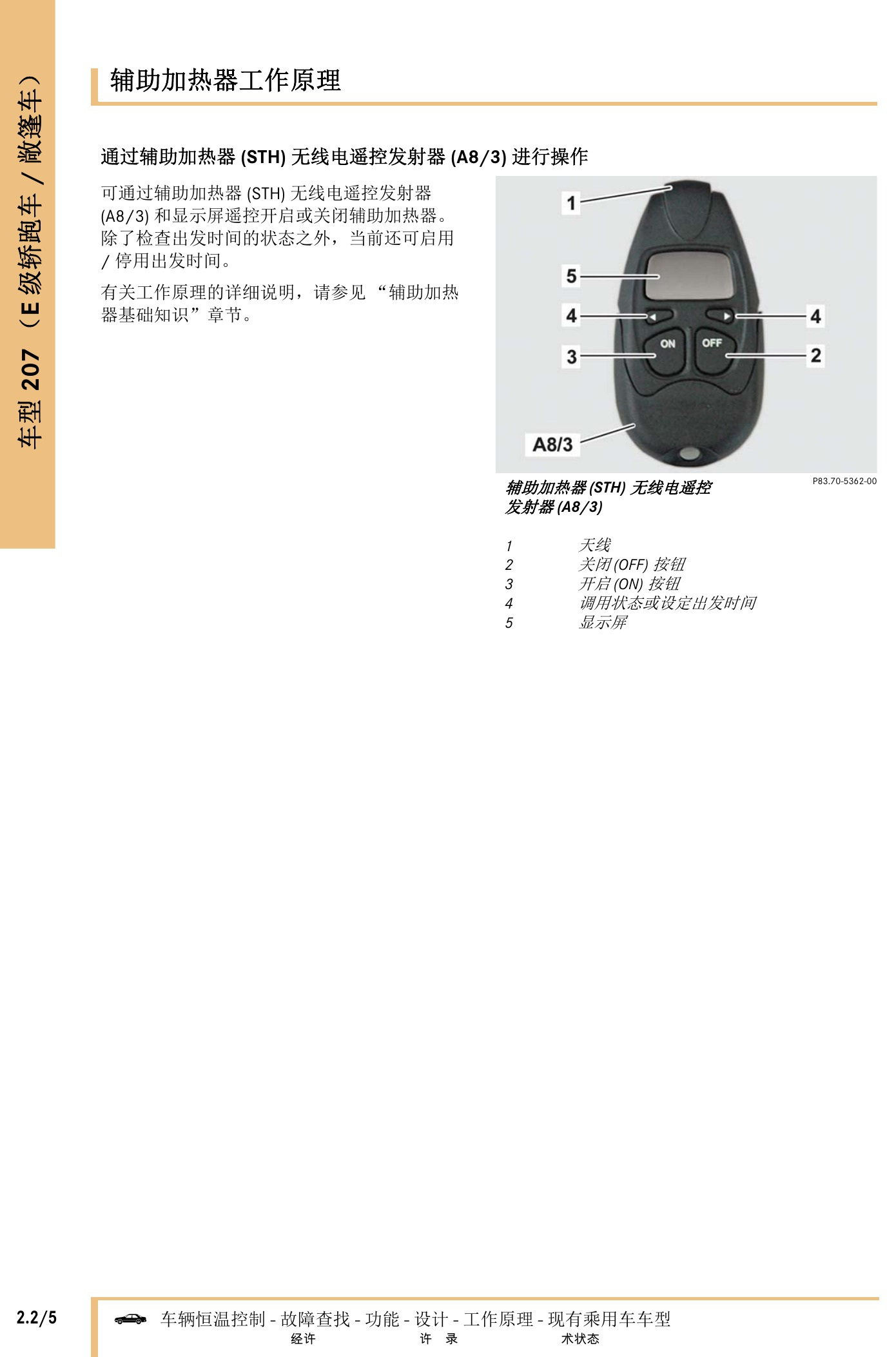

奔驰车辆恒温控制技术指南原第414页。

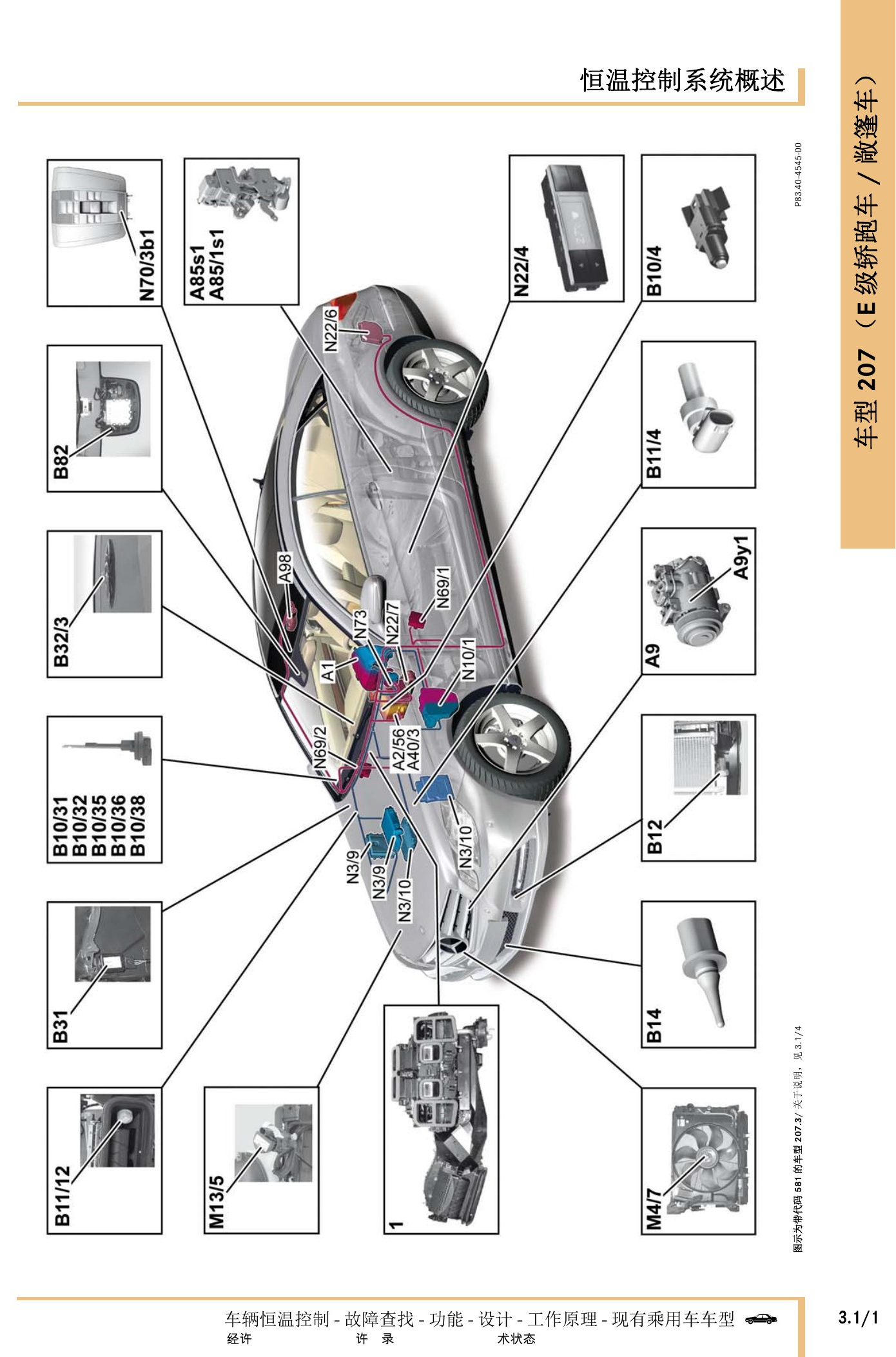

奔驰车辆恒温控制技术指南原第415页。

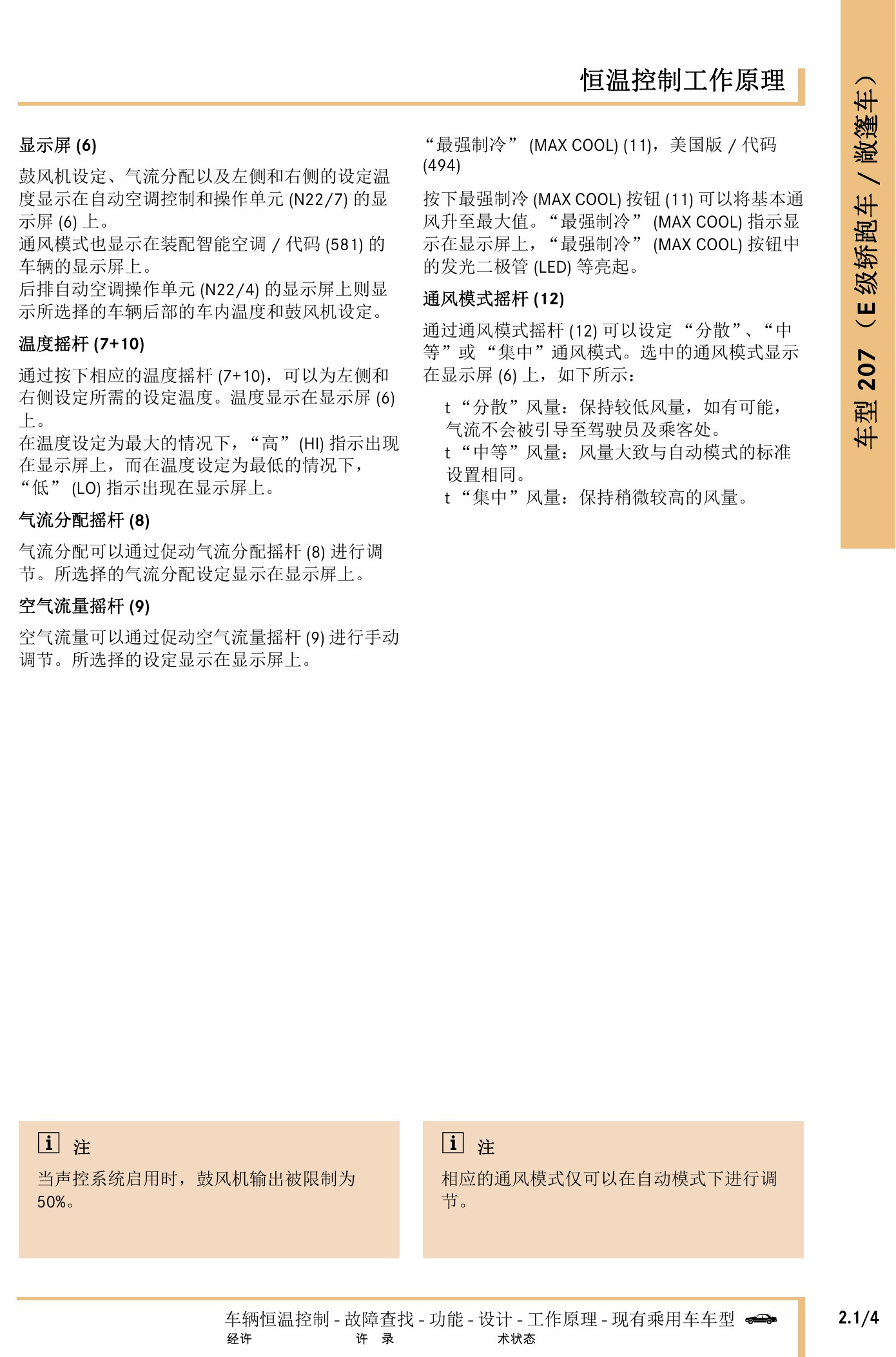

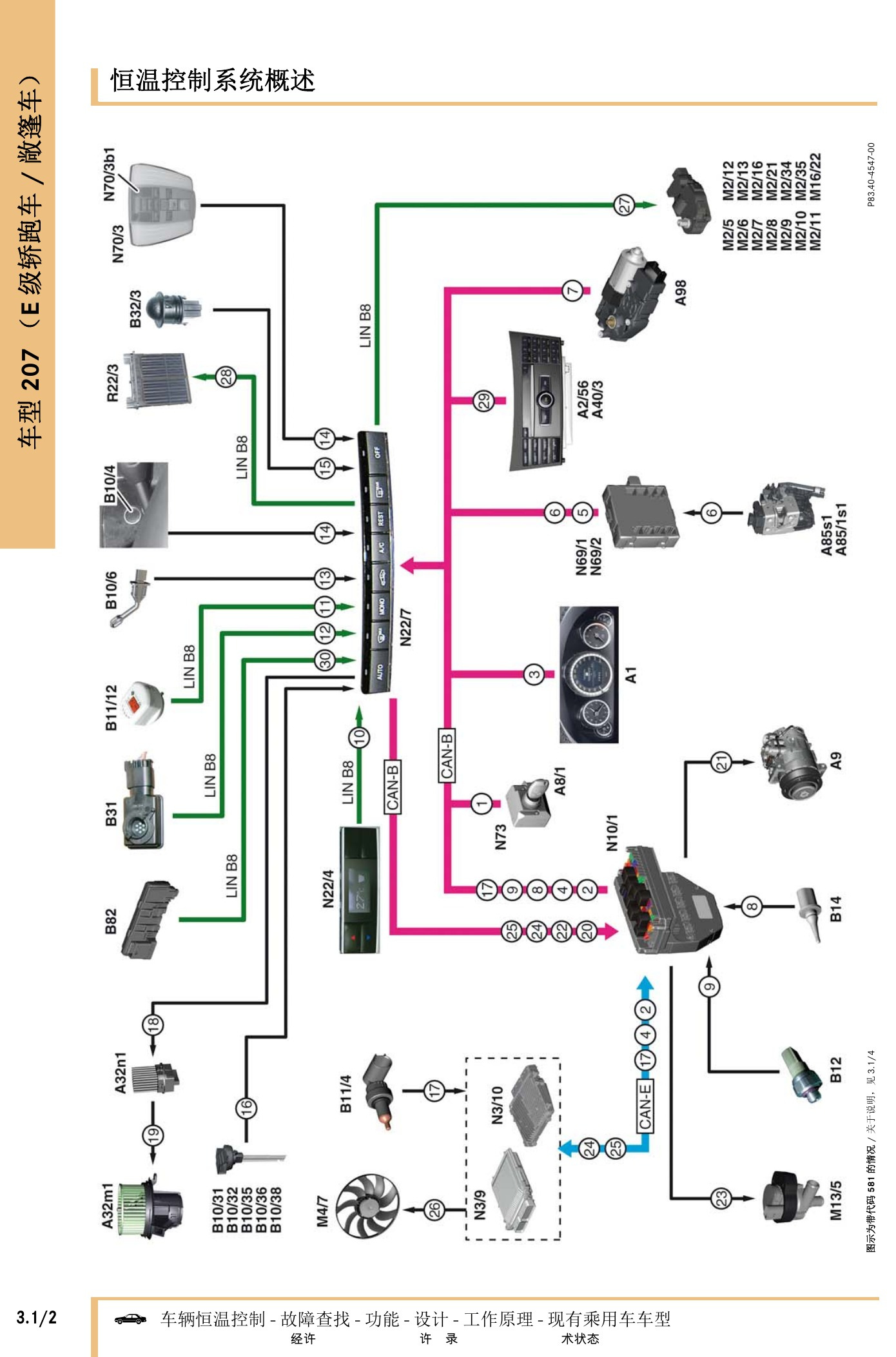

奔驰车辆恒温控制技术指南原第416页。

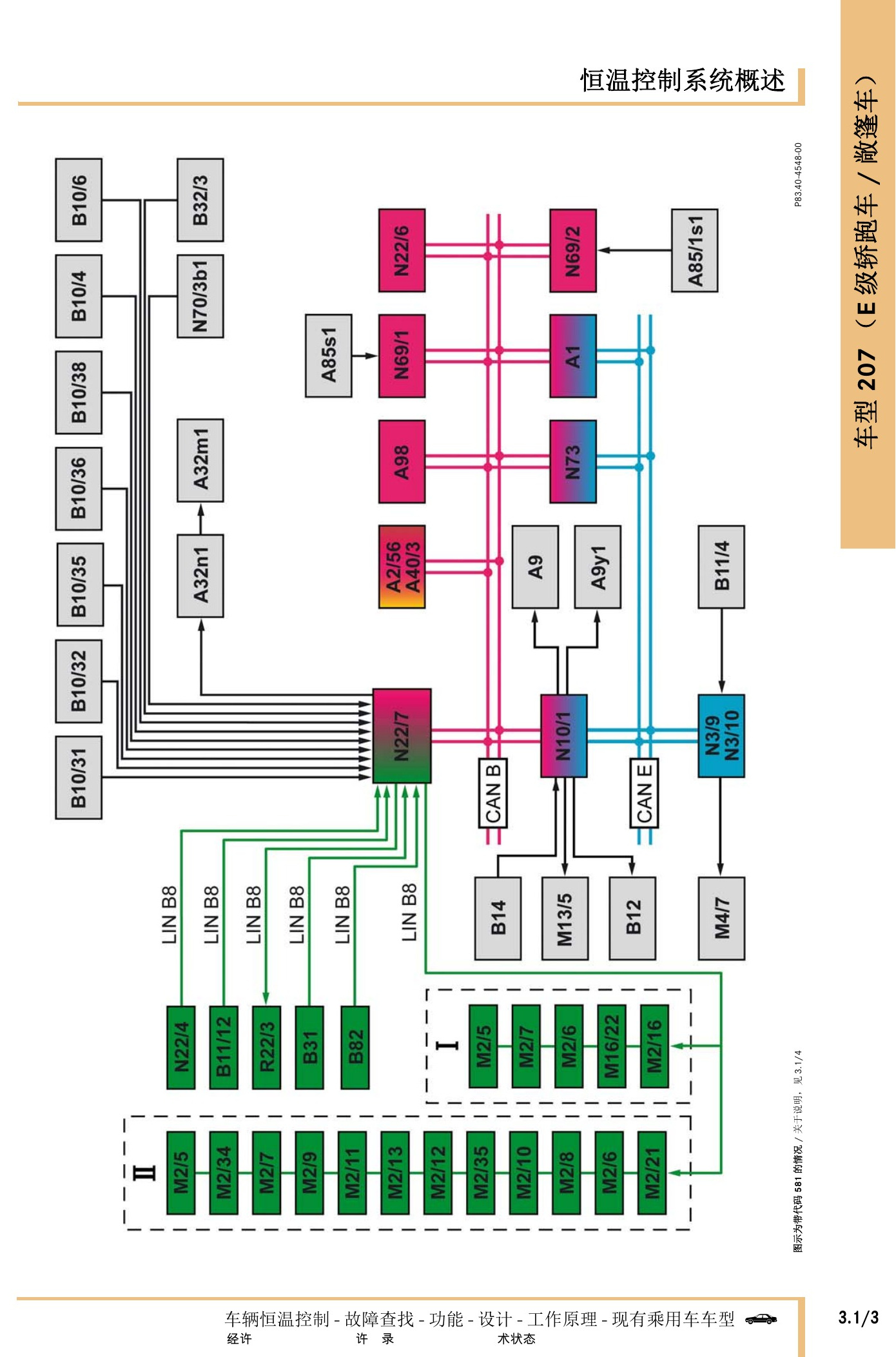

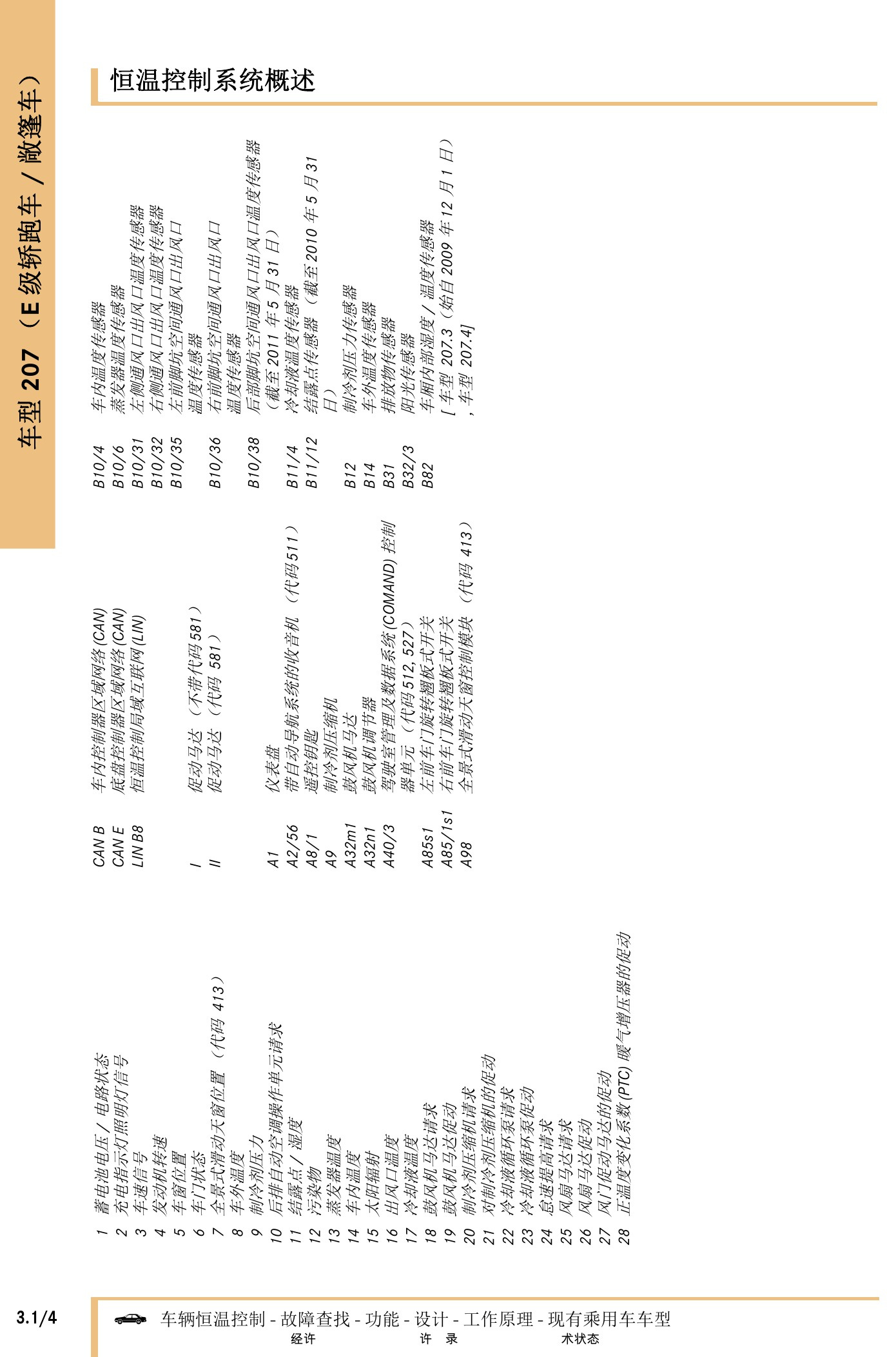

奔驰车辆恒温控制技术指南原第417页。
奔驰车辆恒温控制技术指南原第418页。

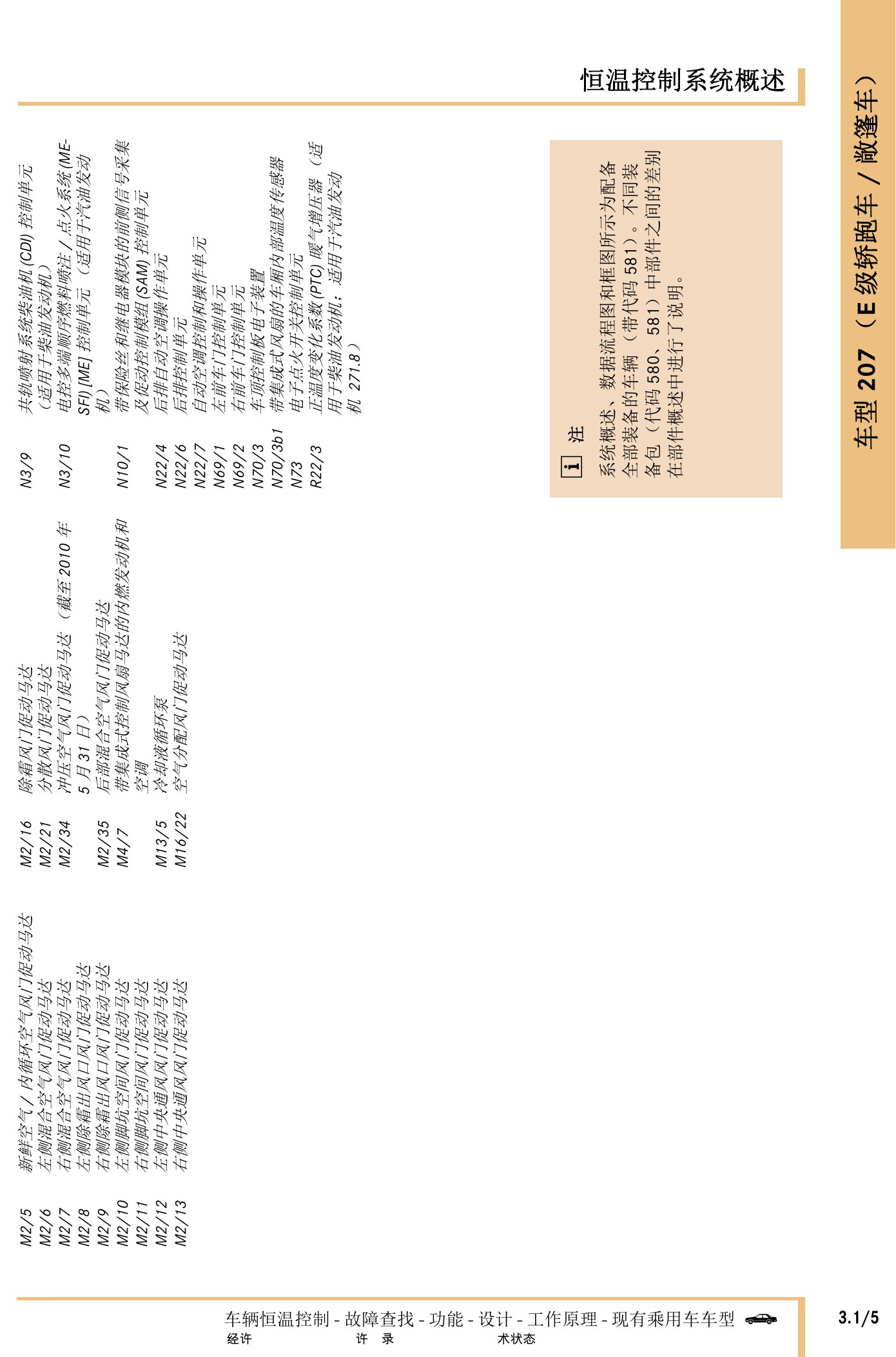

奔驰车辆恒温控制技术指南原第419页。

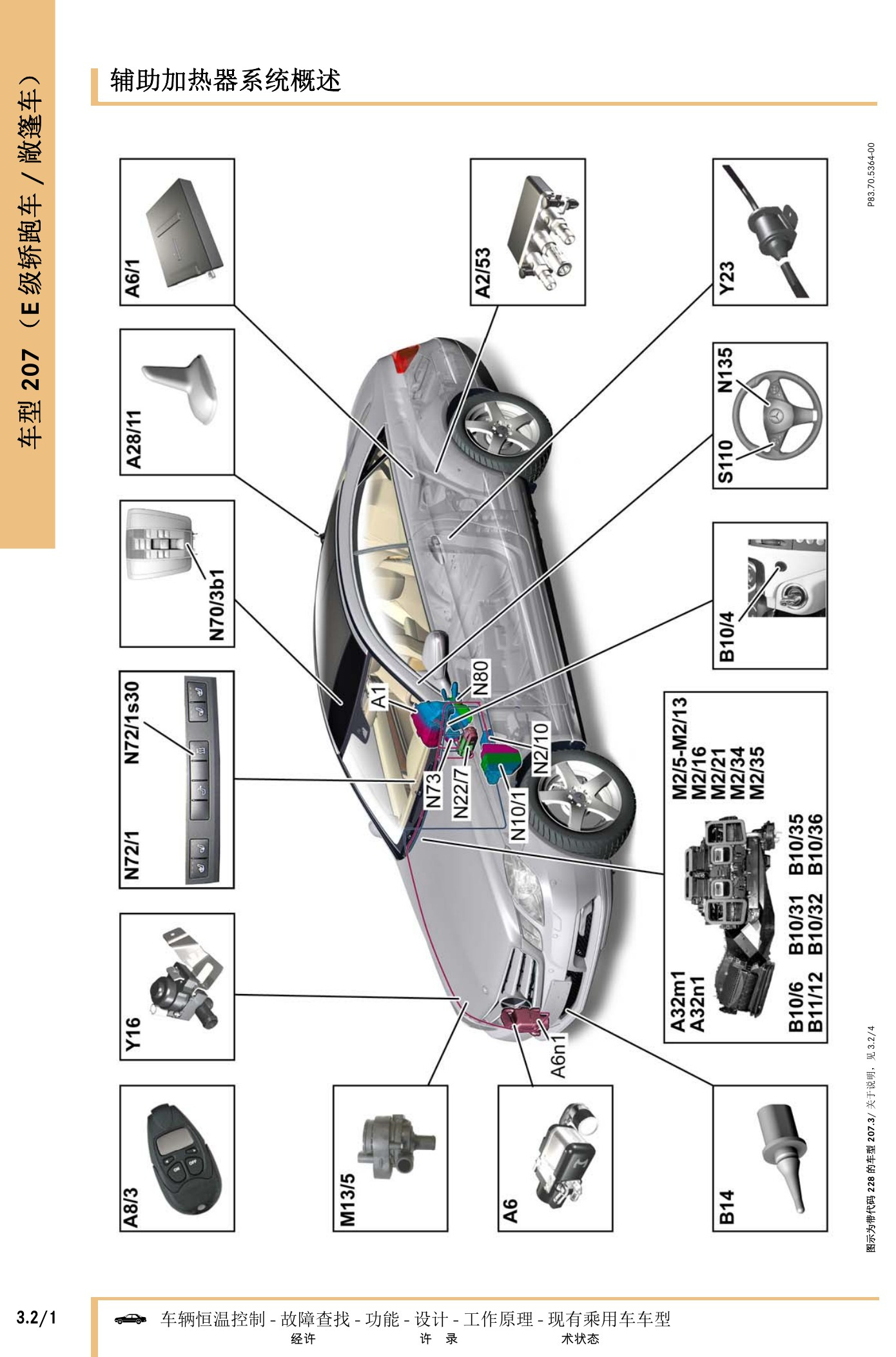

奔驰车辆恒温控制技术指南原第420页。

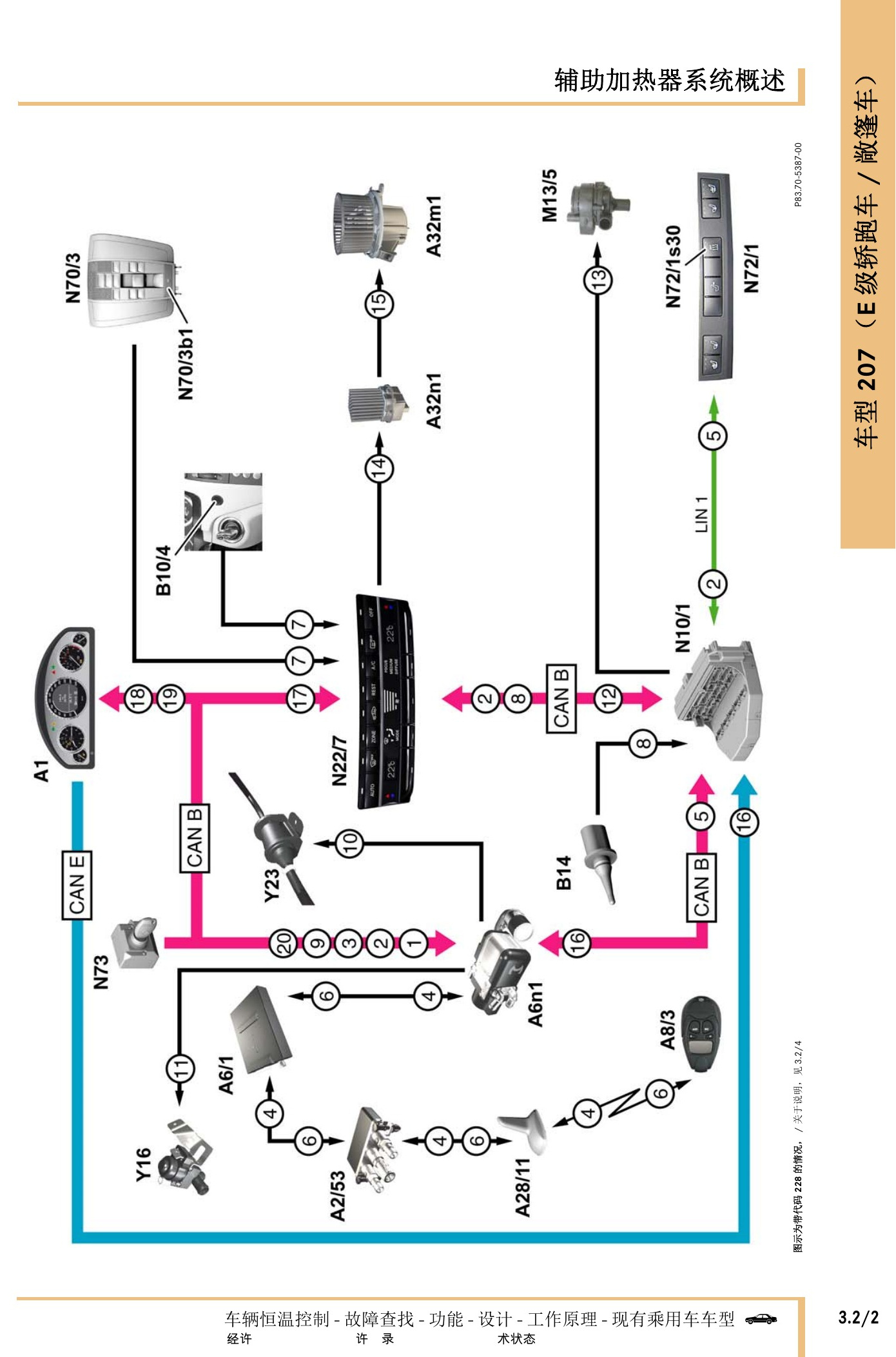

奔驰车辆恒温控制技术指南原第421页。

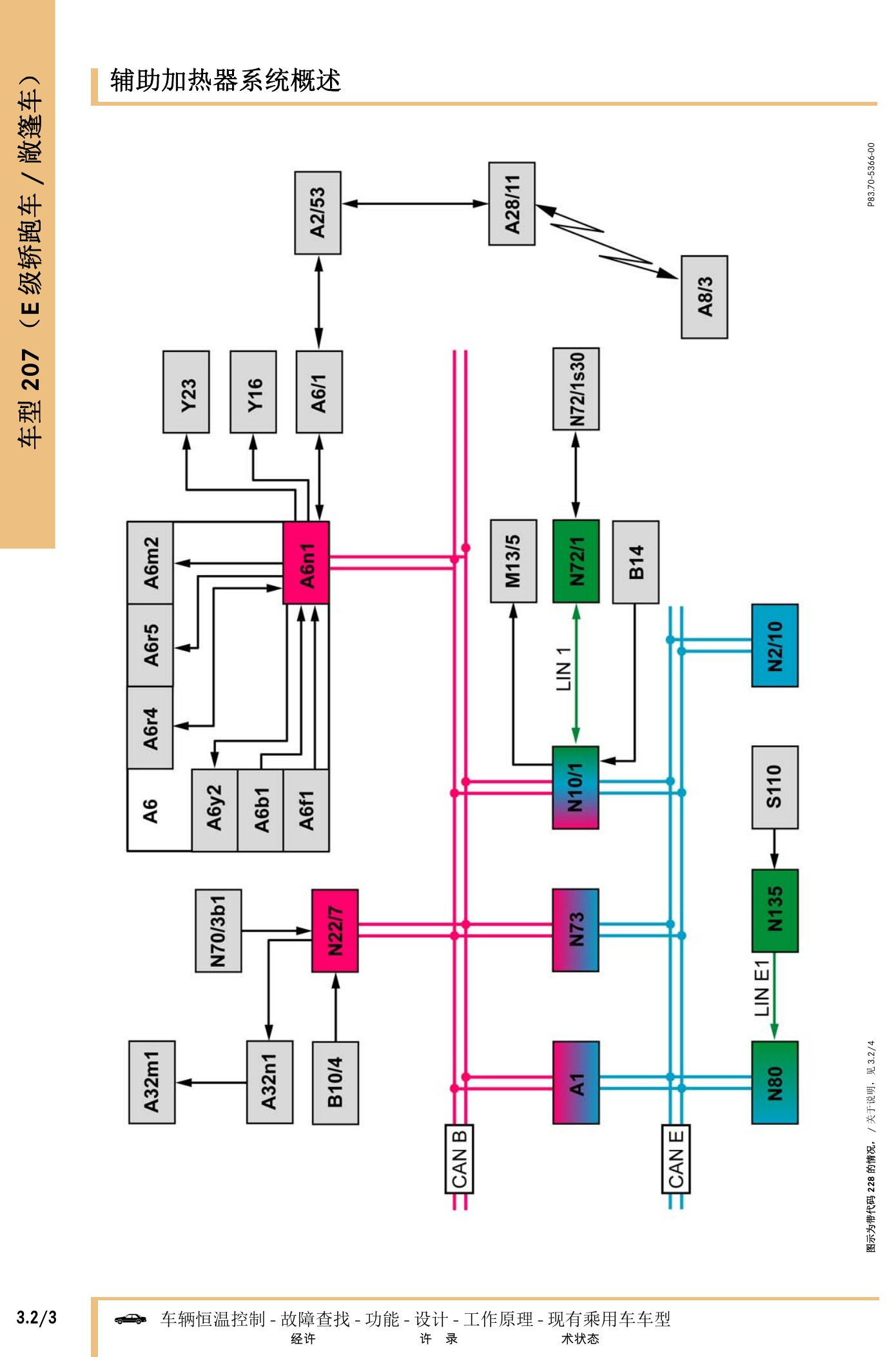

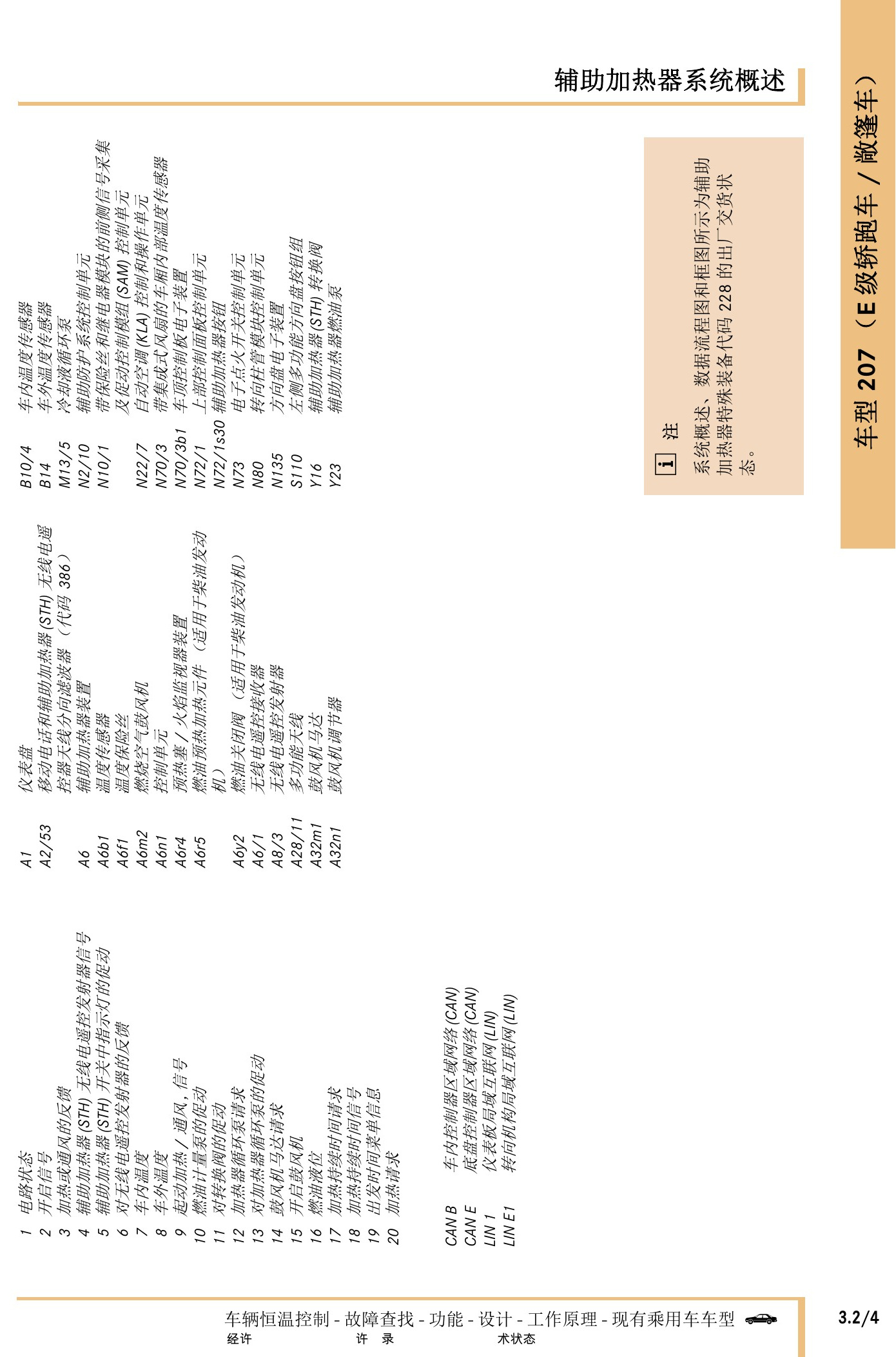

奔驰车辆恒温控制技术指南原第422页。
奔驰车辆恒温控制技术指南原第423页。

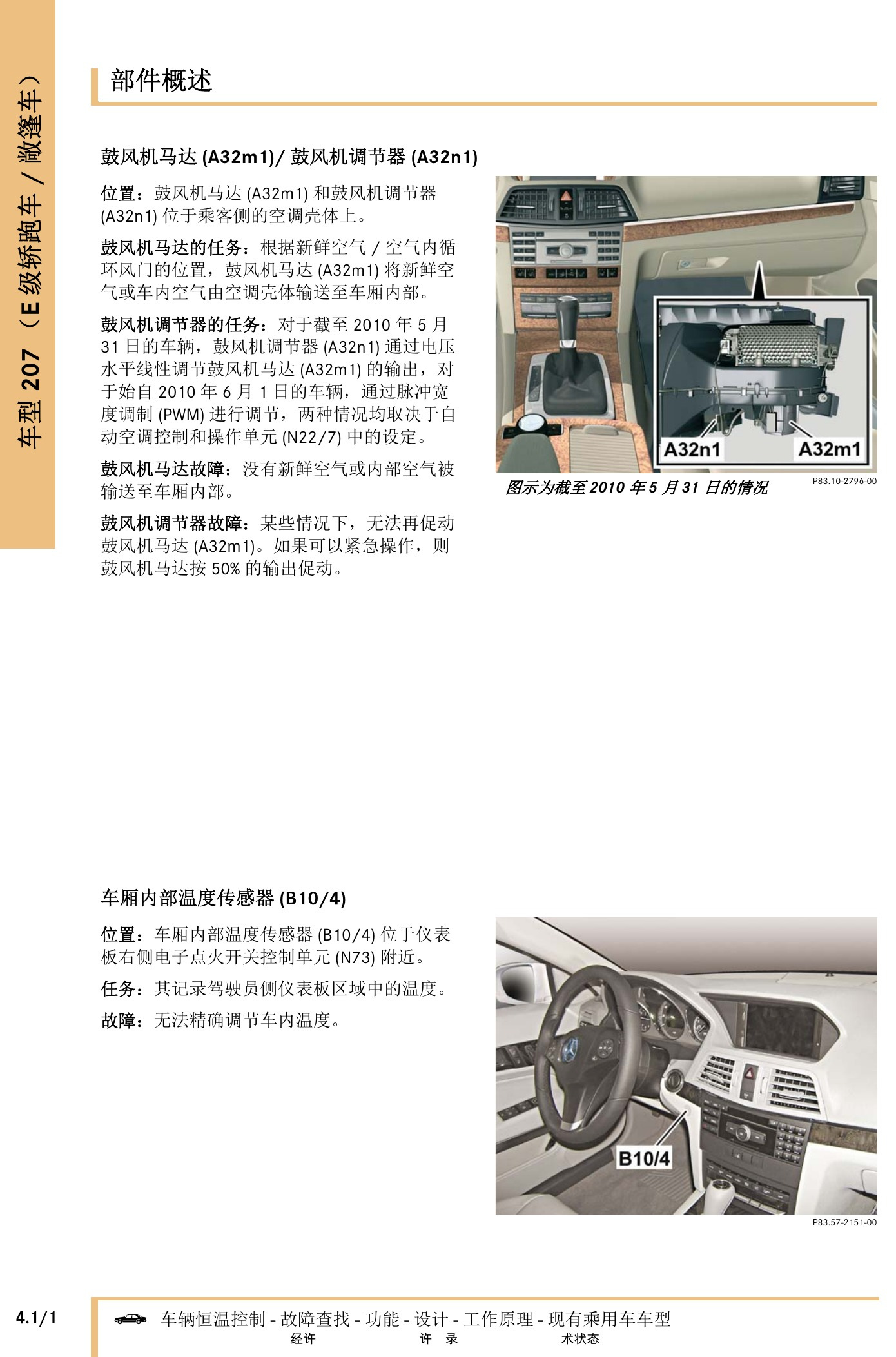

奔驰车辆恒温控制技术指南原第424页。

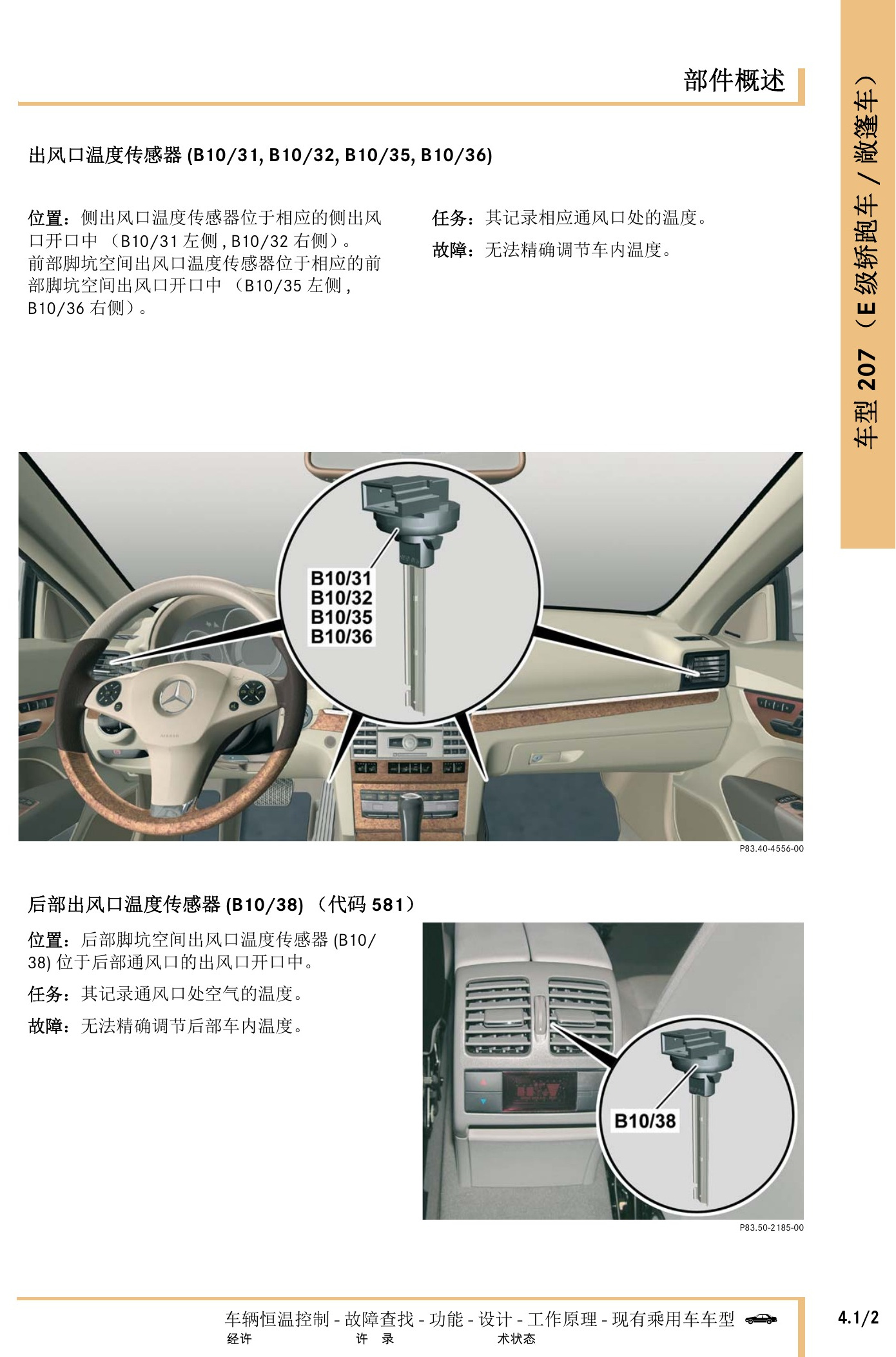

奔驰车辆恒温控制技术指南原第425页。

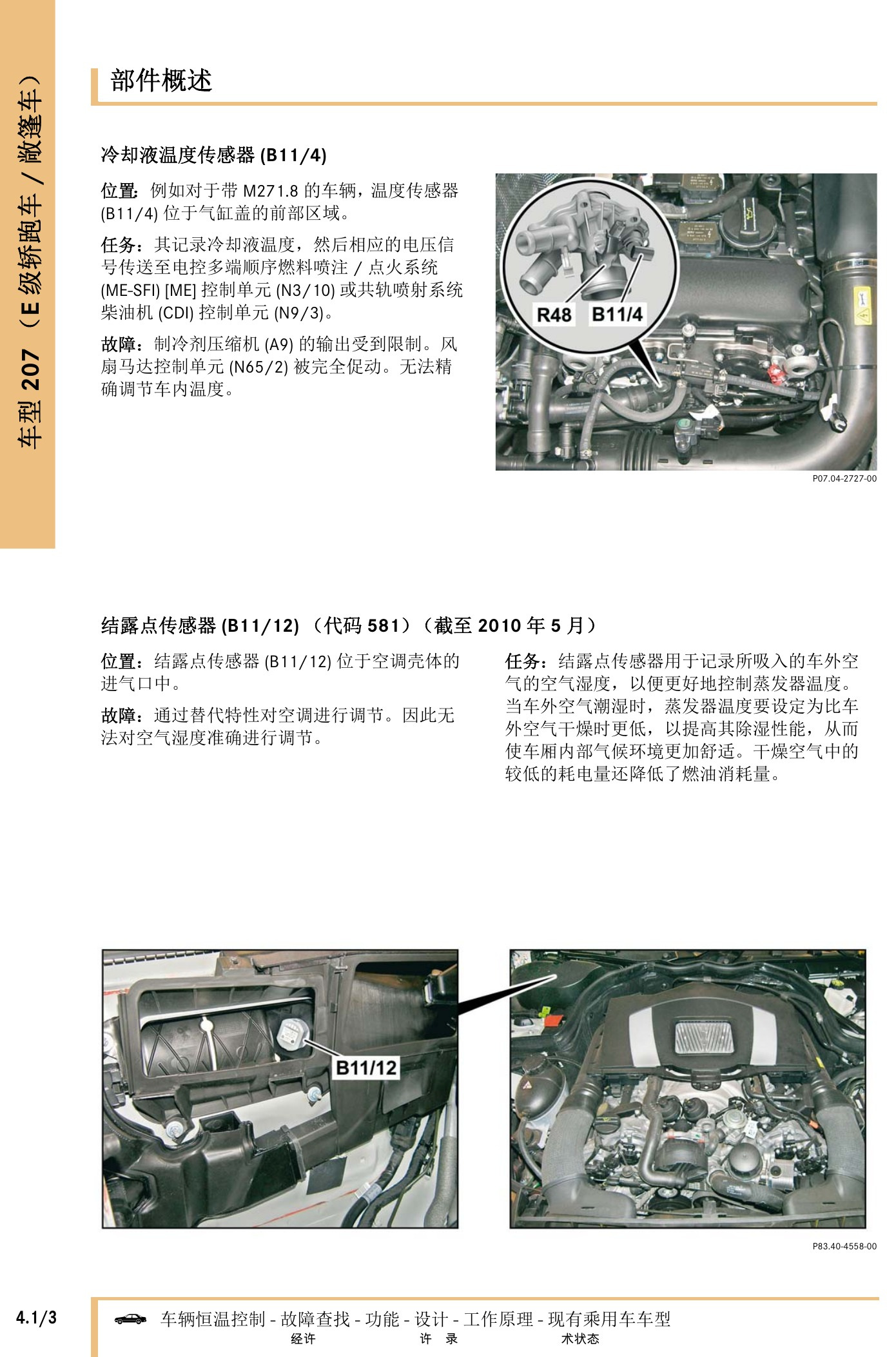

奔驰车辆恒温控制技术指南原第426页。

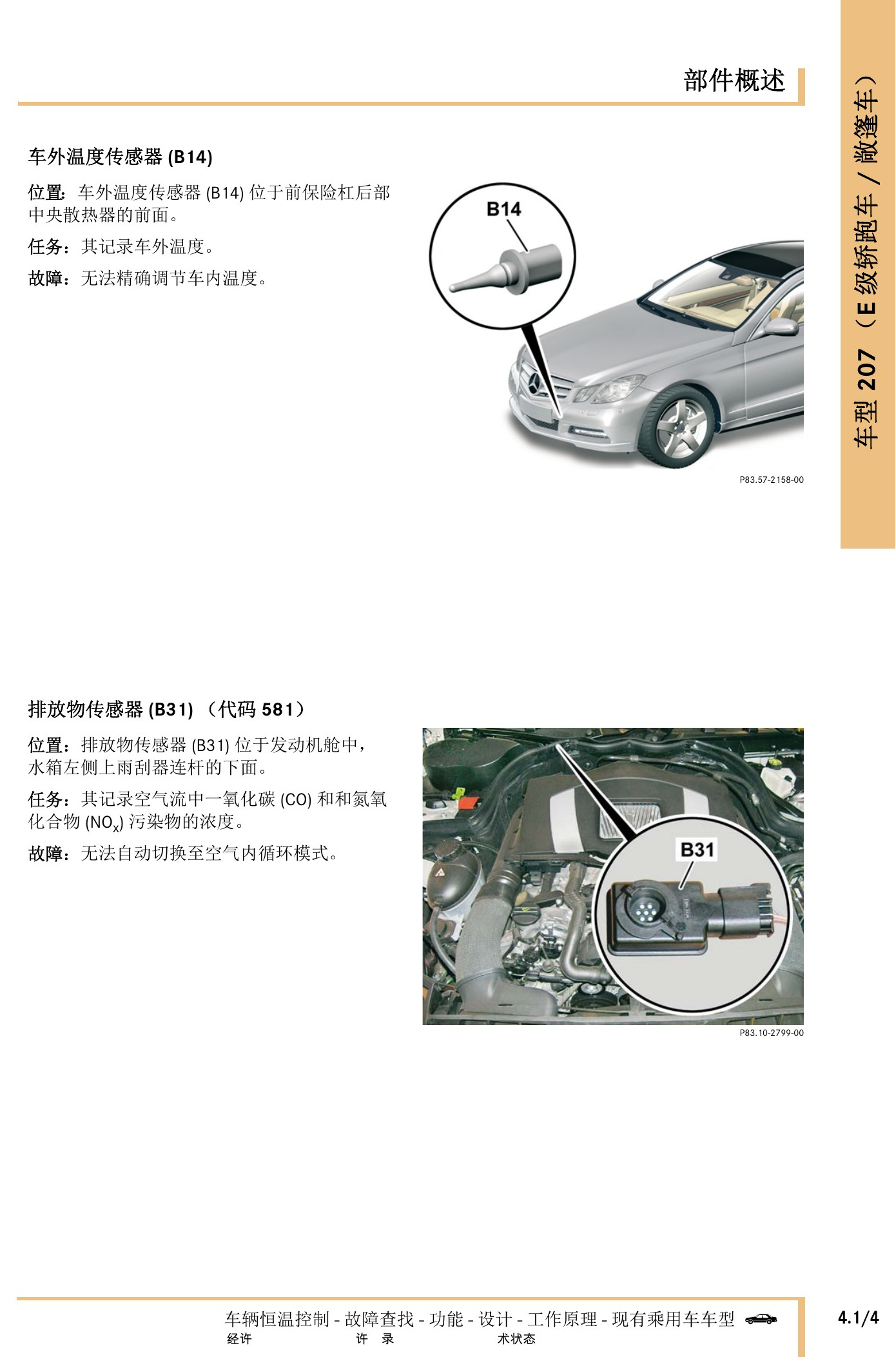

奔驰车辆恒温控制技术指南原第427页。

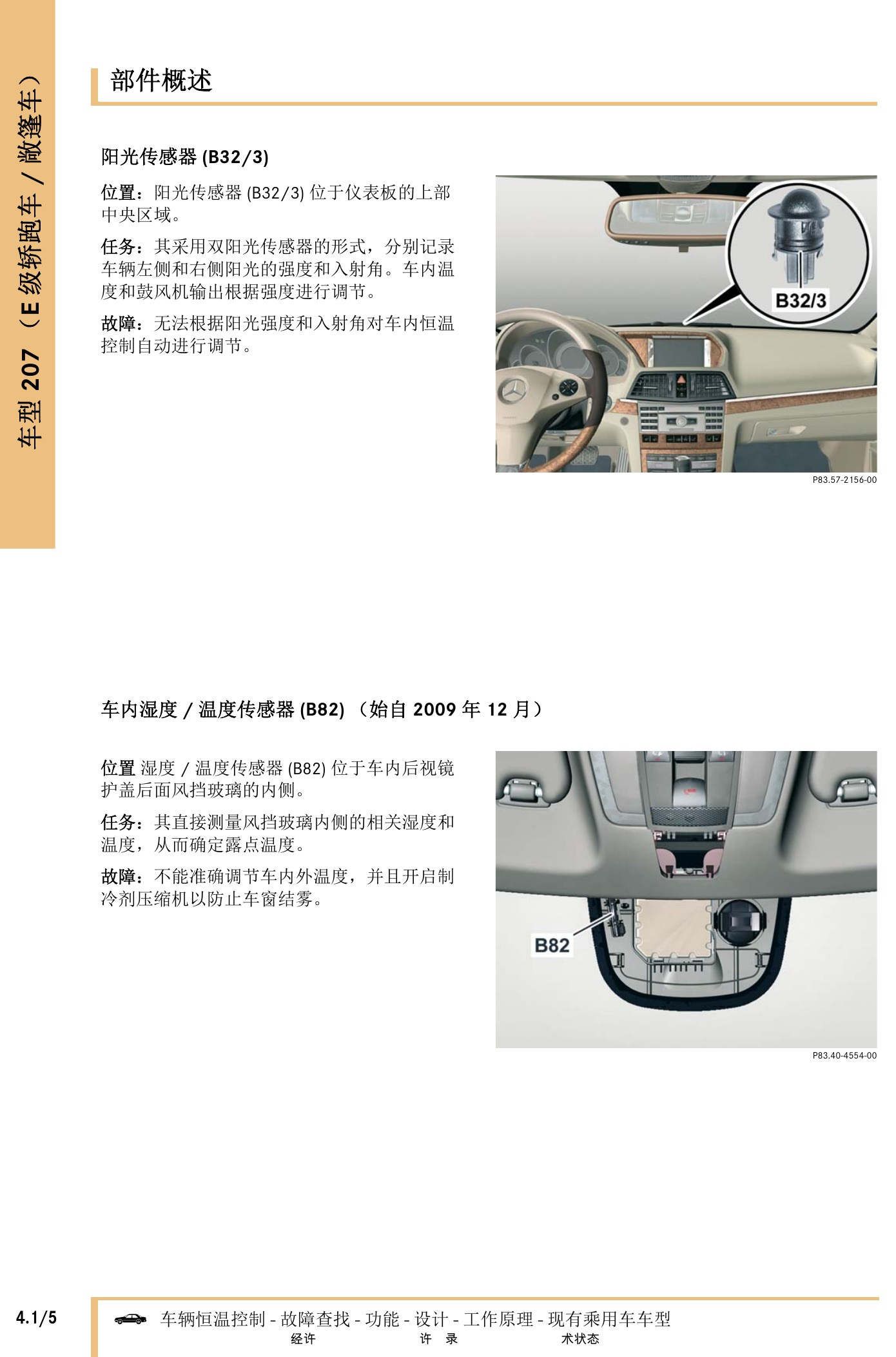

奔驰车辆恒温控制技术指南原第428页。

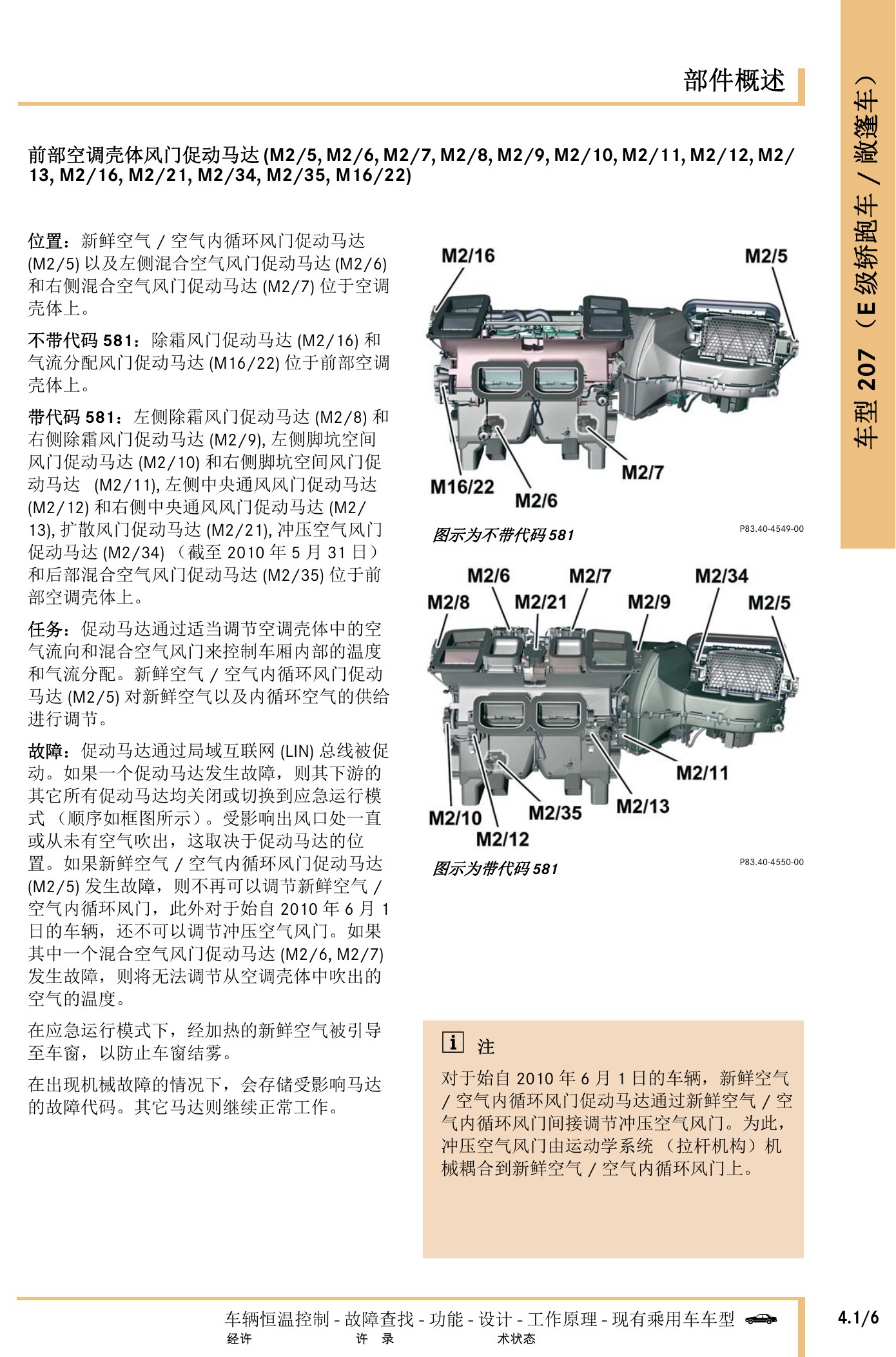

奔驰车辆恒温控制技术指南原第429页。

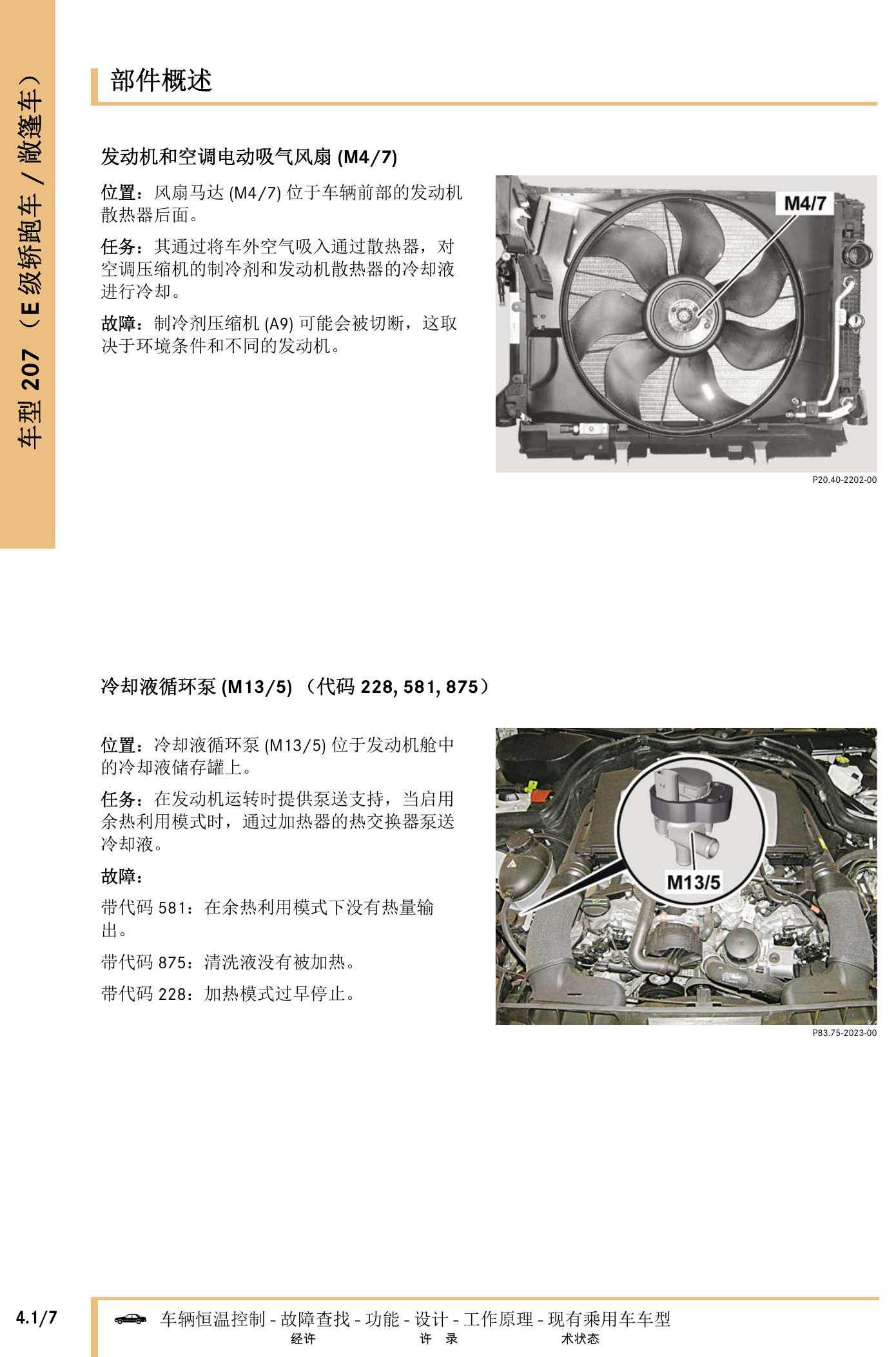

奔驰车辆恒温控制技术指南原第430页。

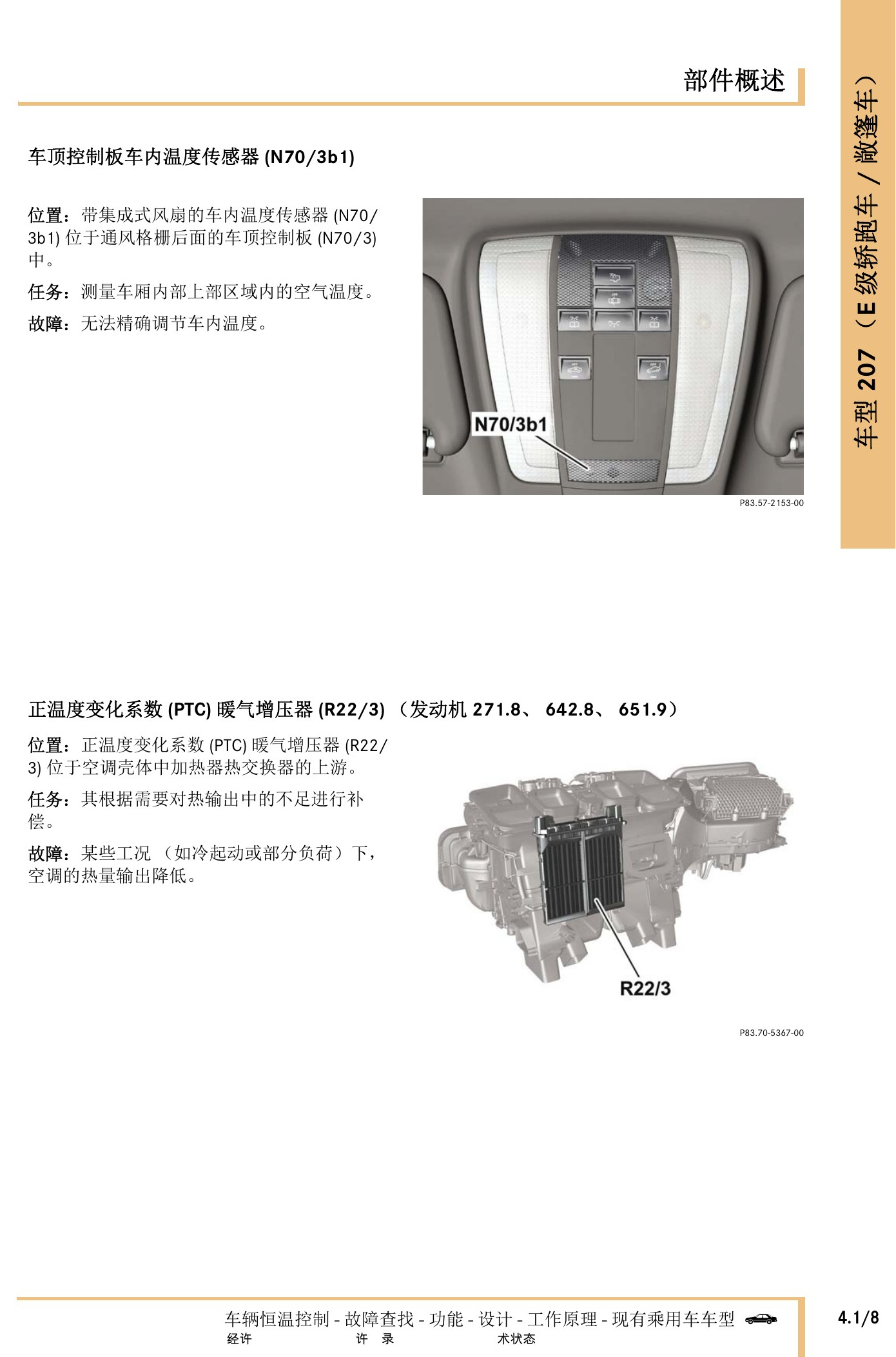

奔驰车辆恒温控制技术指南原第431页。

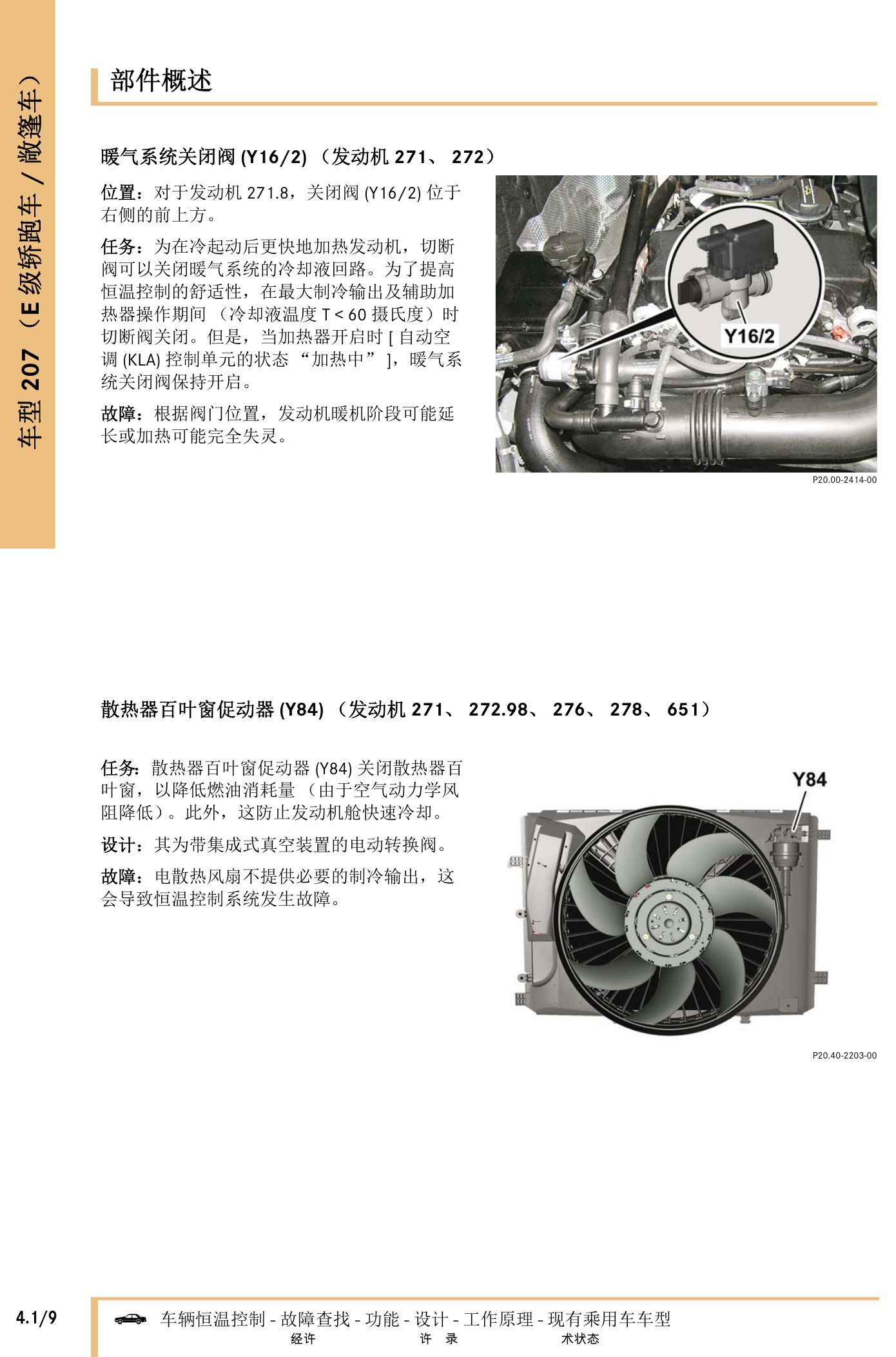

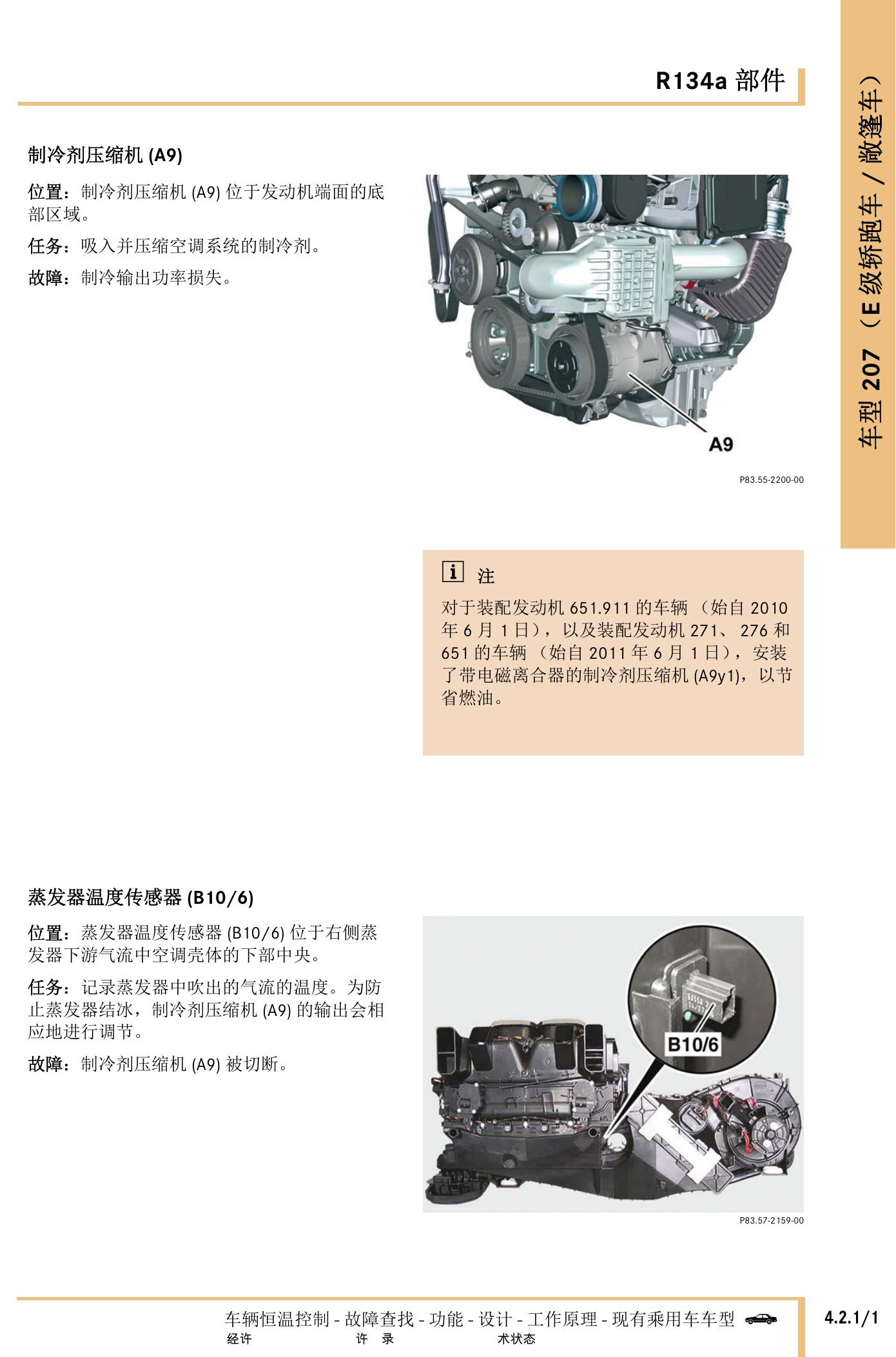

奔驰车辆恒温控制技术指南原第432页。
奔驰车辆恒温控制技术指南原第433页。

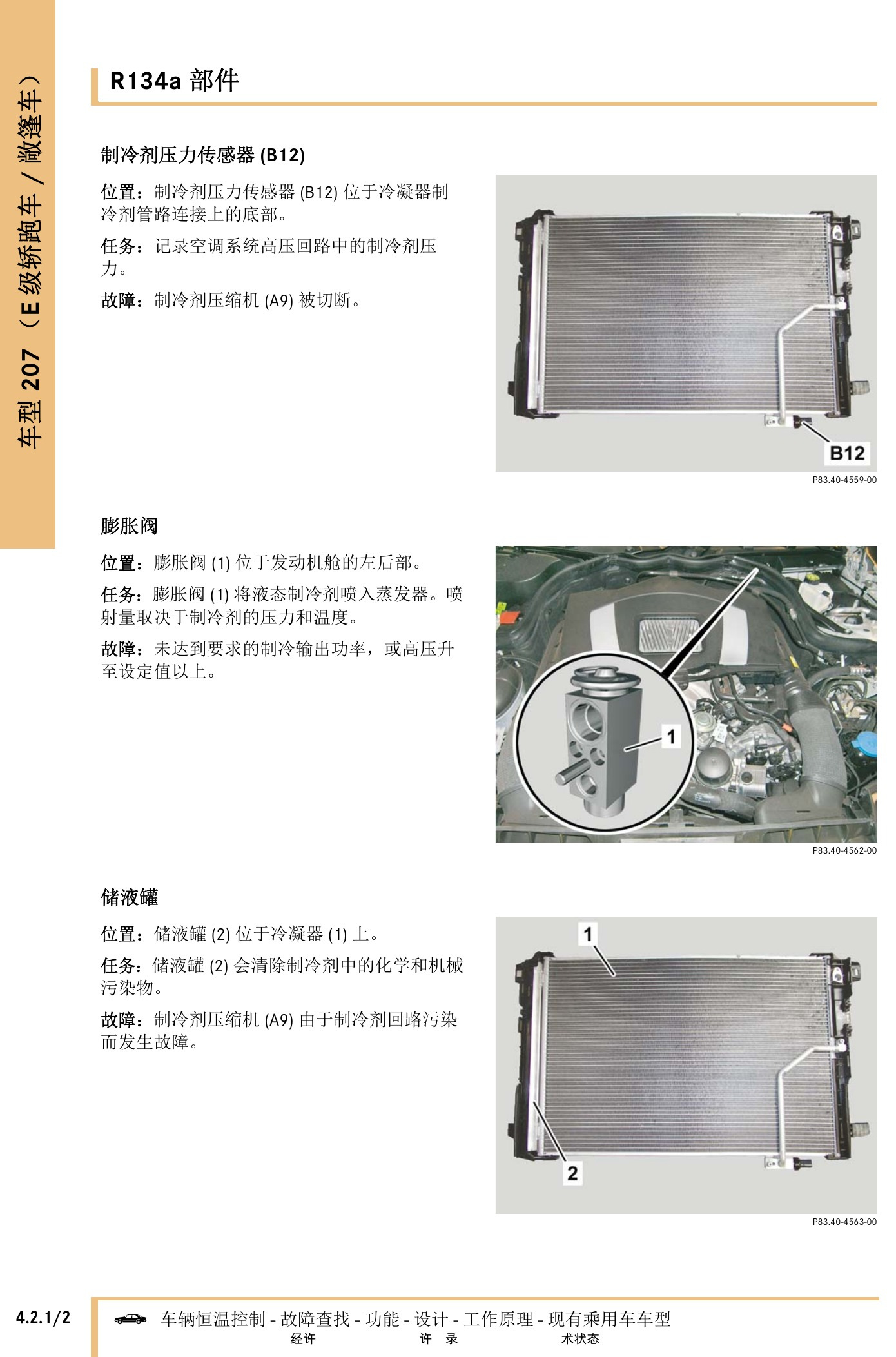

奔驰车辆恒温控制技术指南原第434页。

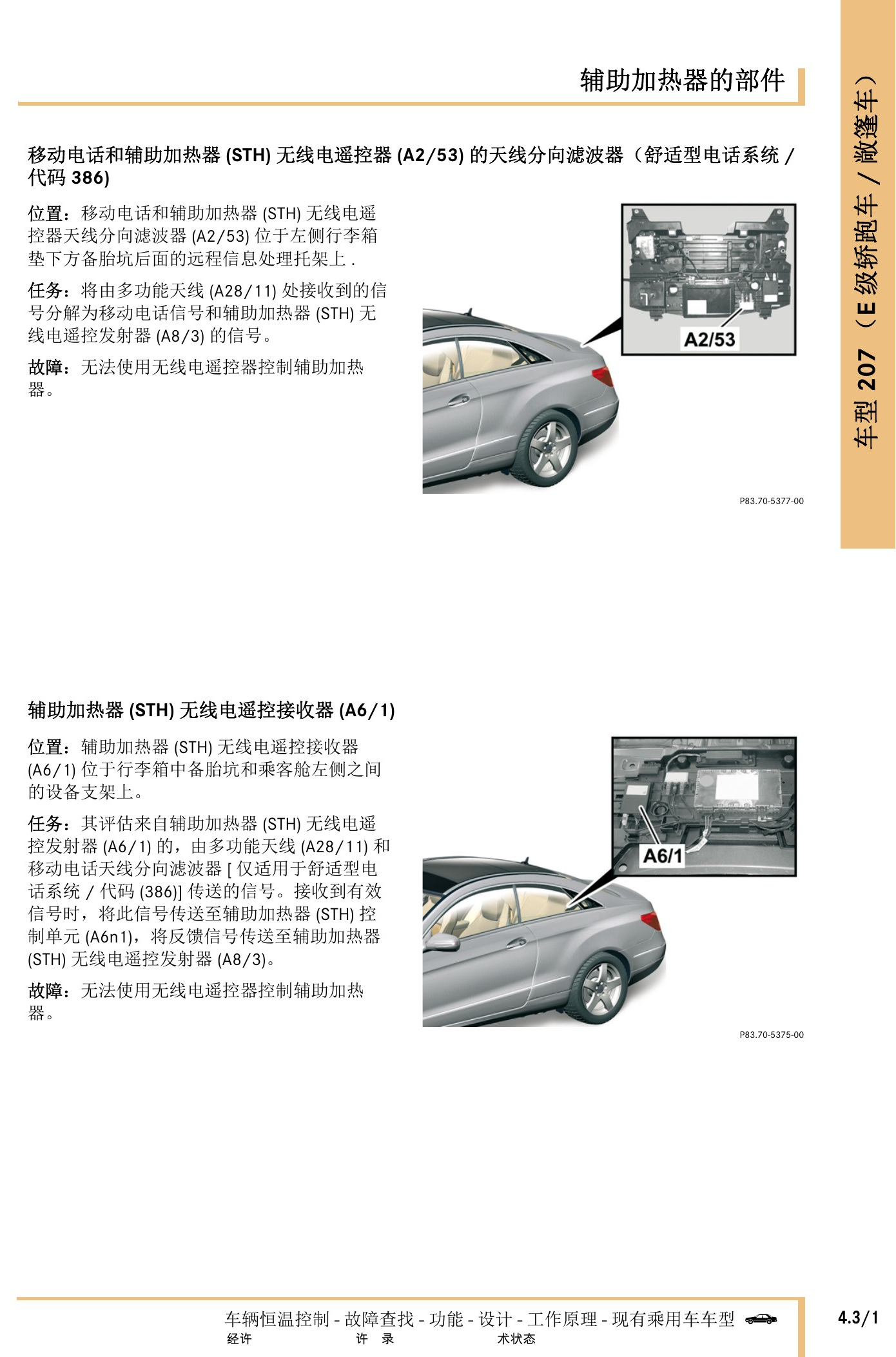

奔驰车辆恒温控制技术指南原第435页。

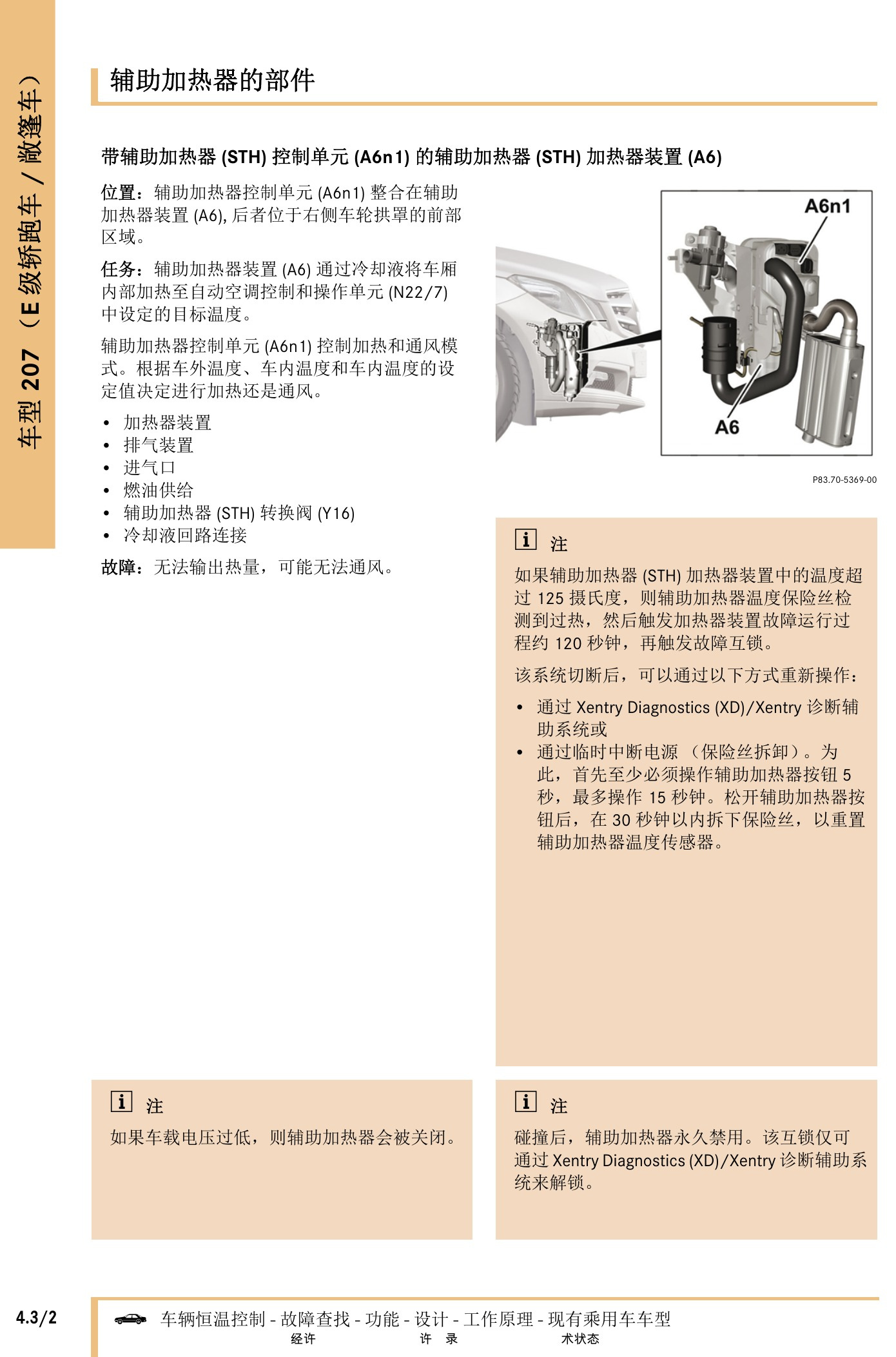

奔驰车辆恒温控制技术指南原第436页。

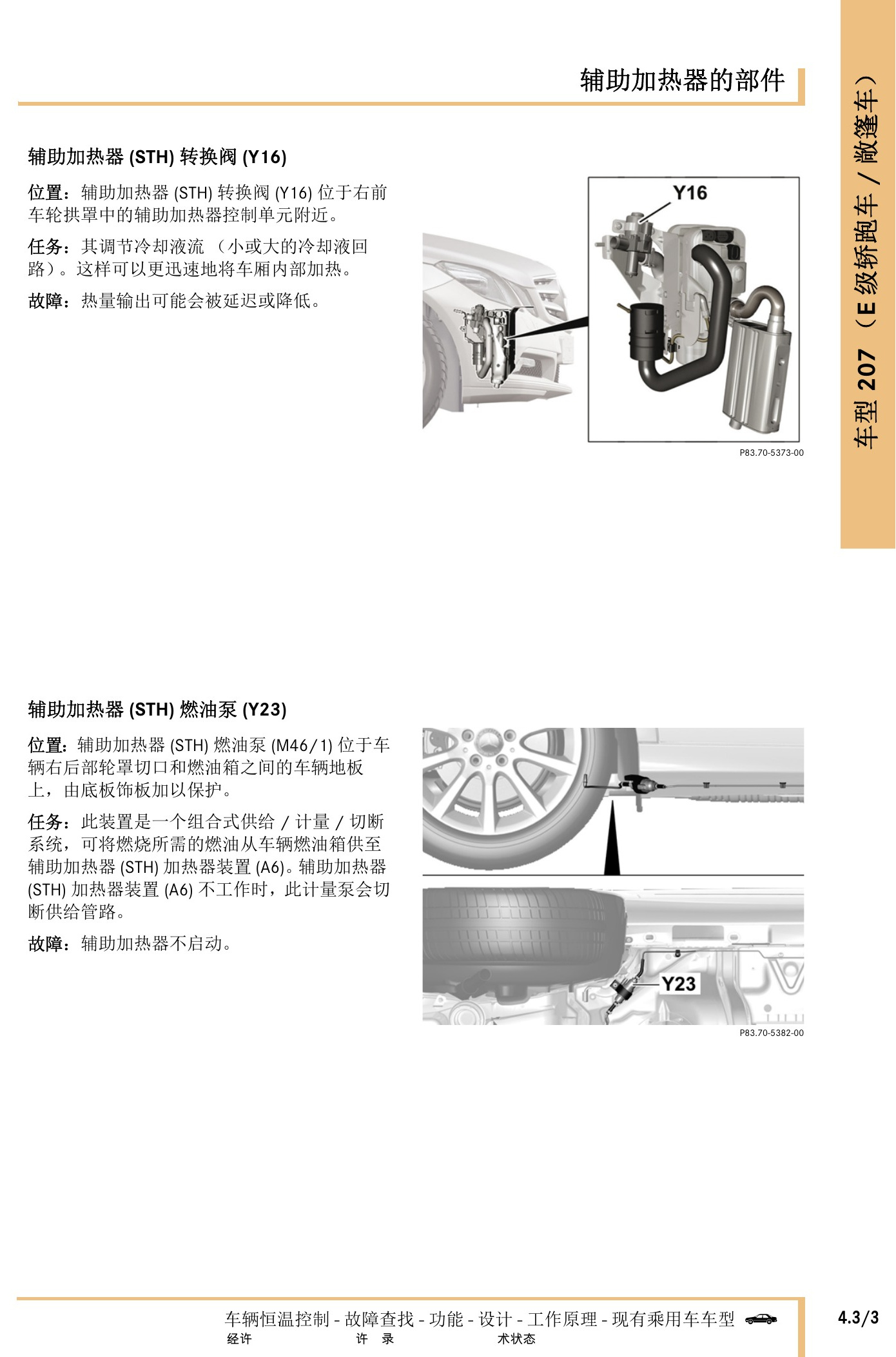

奔驰车辆恒温控制技术指南原第437页。

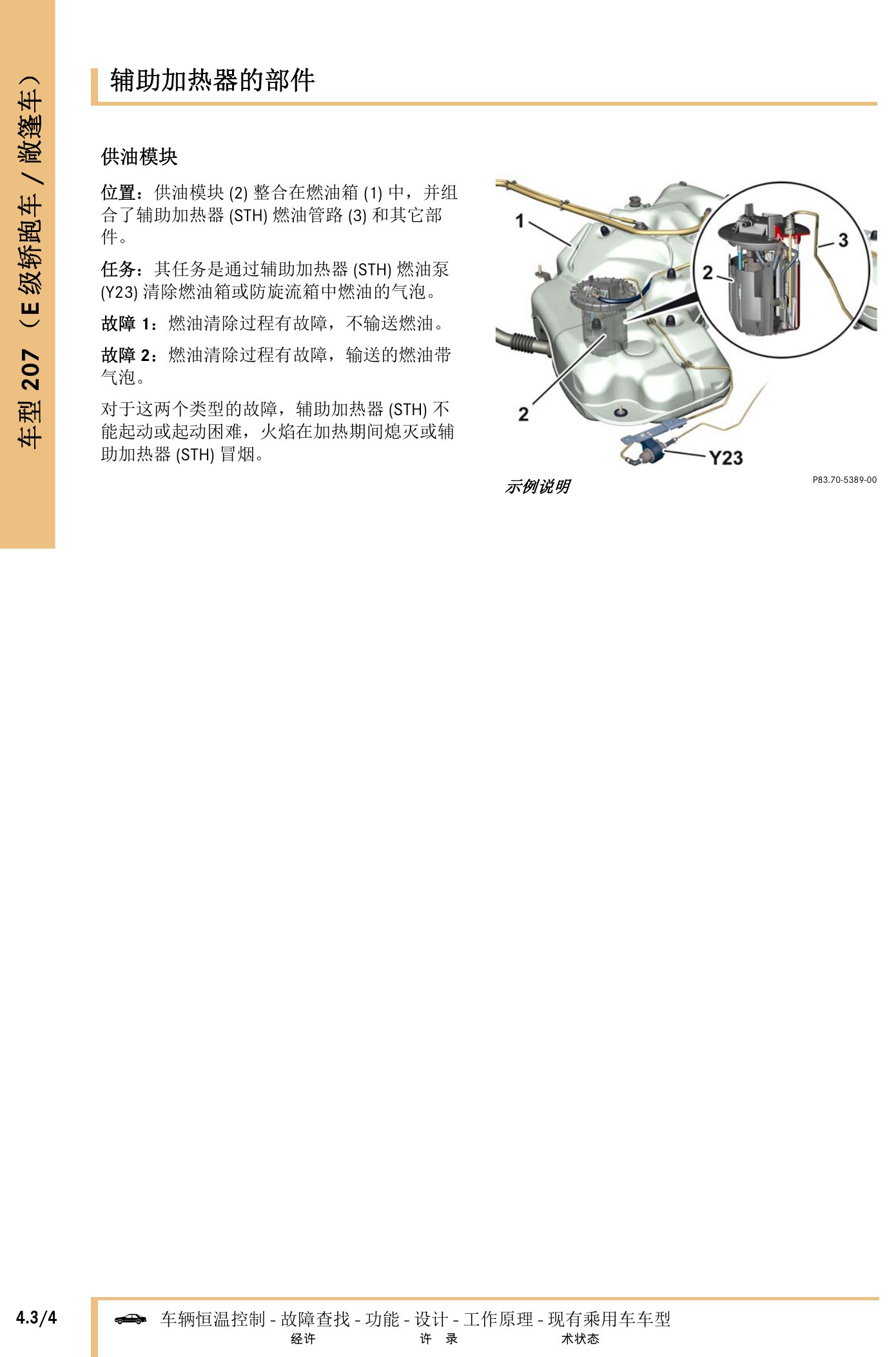

奔驰车辆恒温控制技术指南原第438页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
