摘要保留奔驰恒温控制技术指南原第439至588页，整理W211 E级、C219 CLS、W212 E级、C215 CL级和W220 S级的投诉、控制功能、辅助加热器、系统图及部件资料。

一、W211 E级与C219 CLS级恒温控制资料

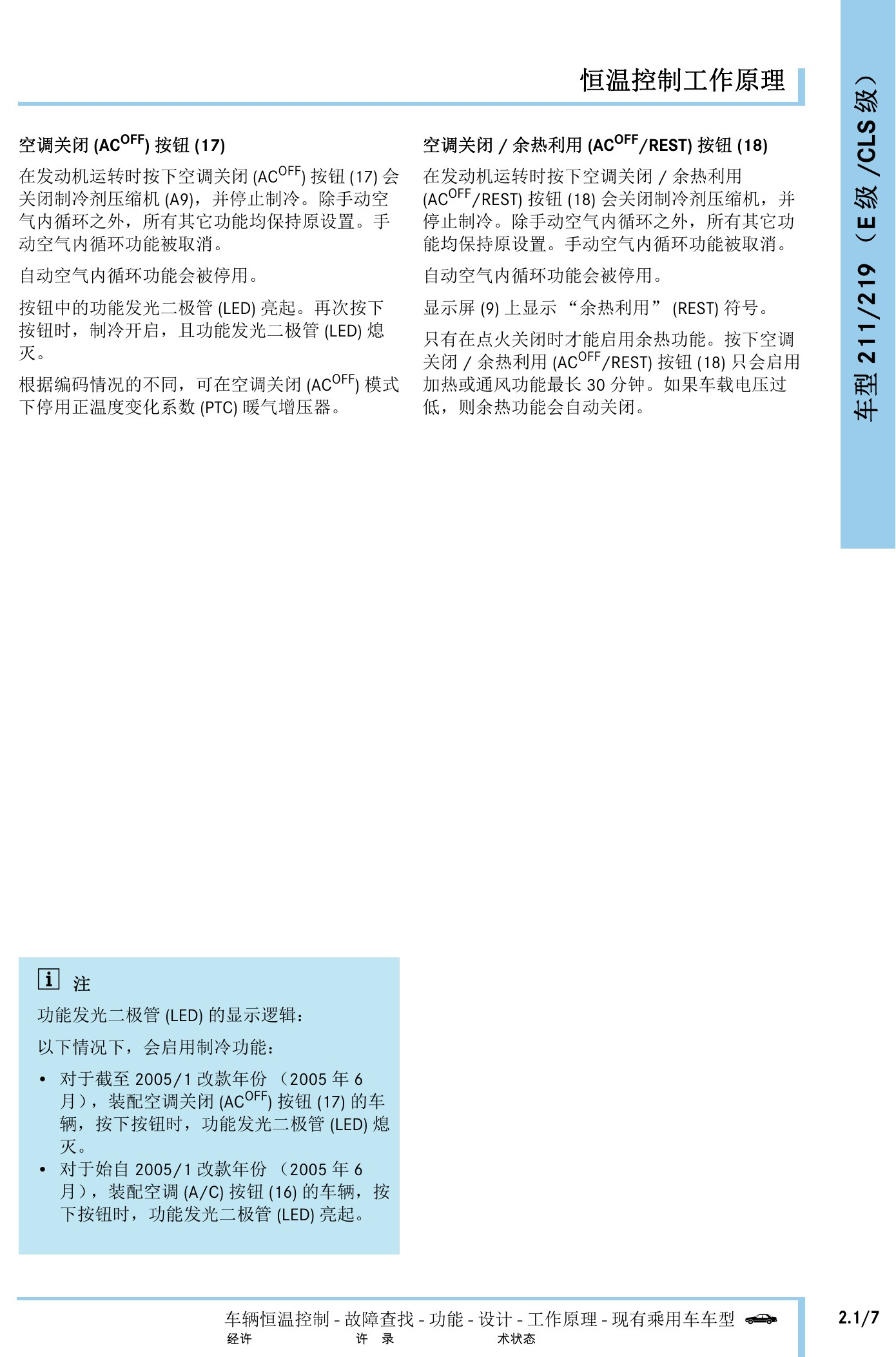

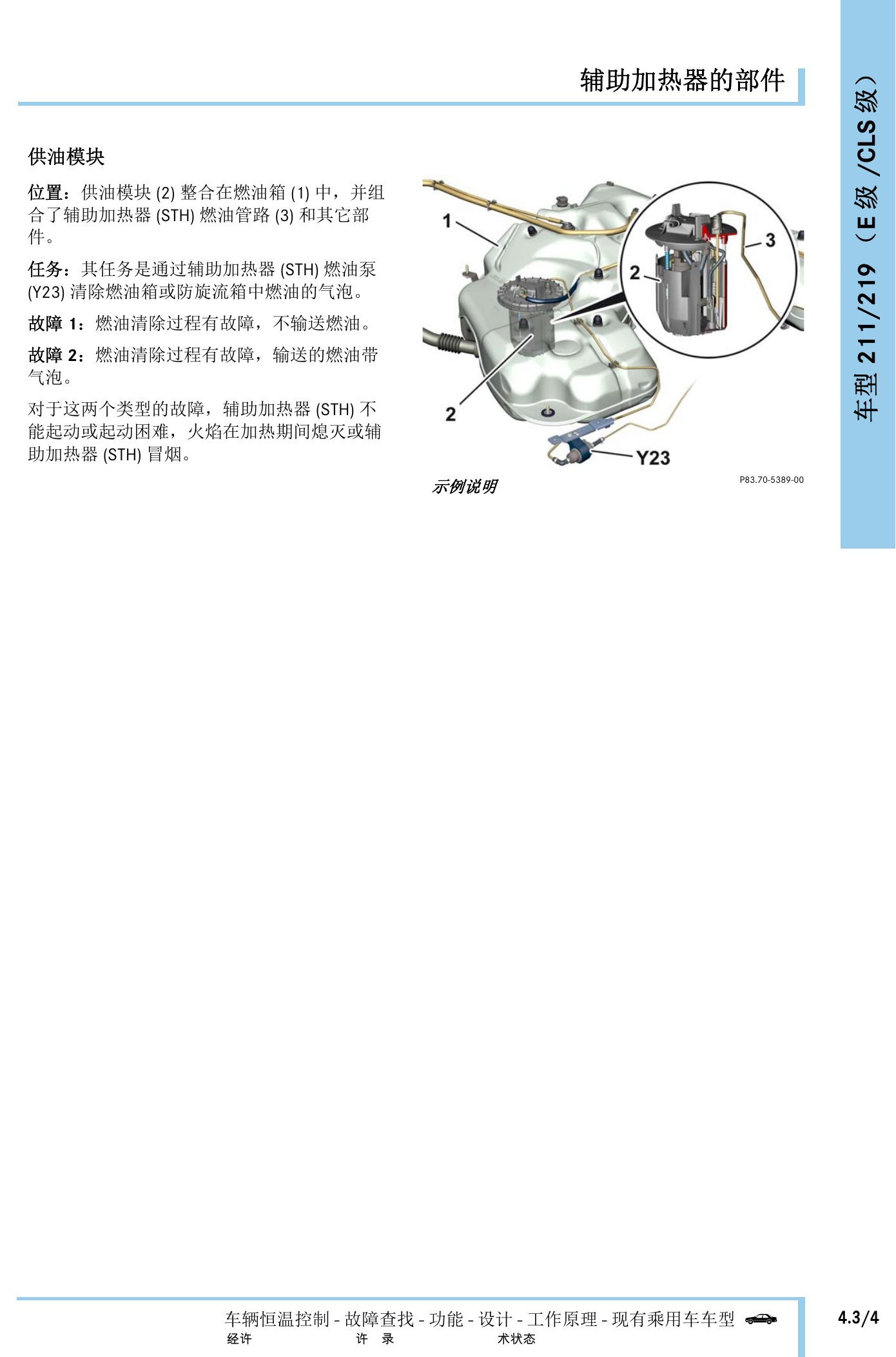

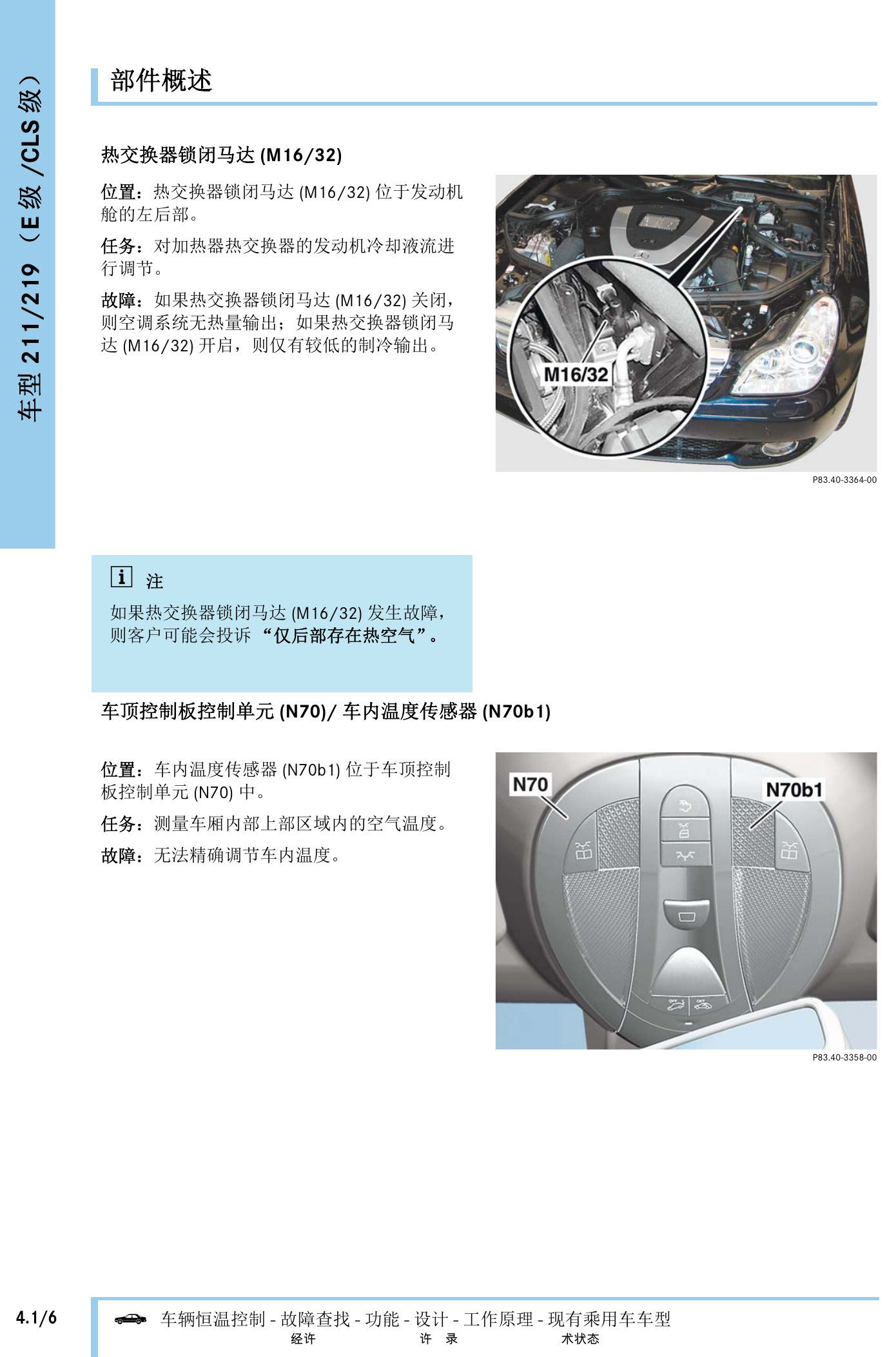

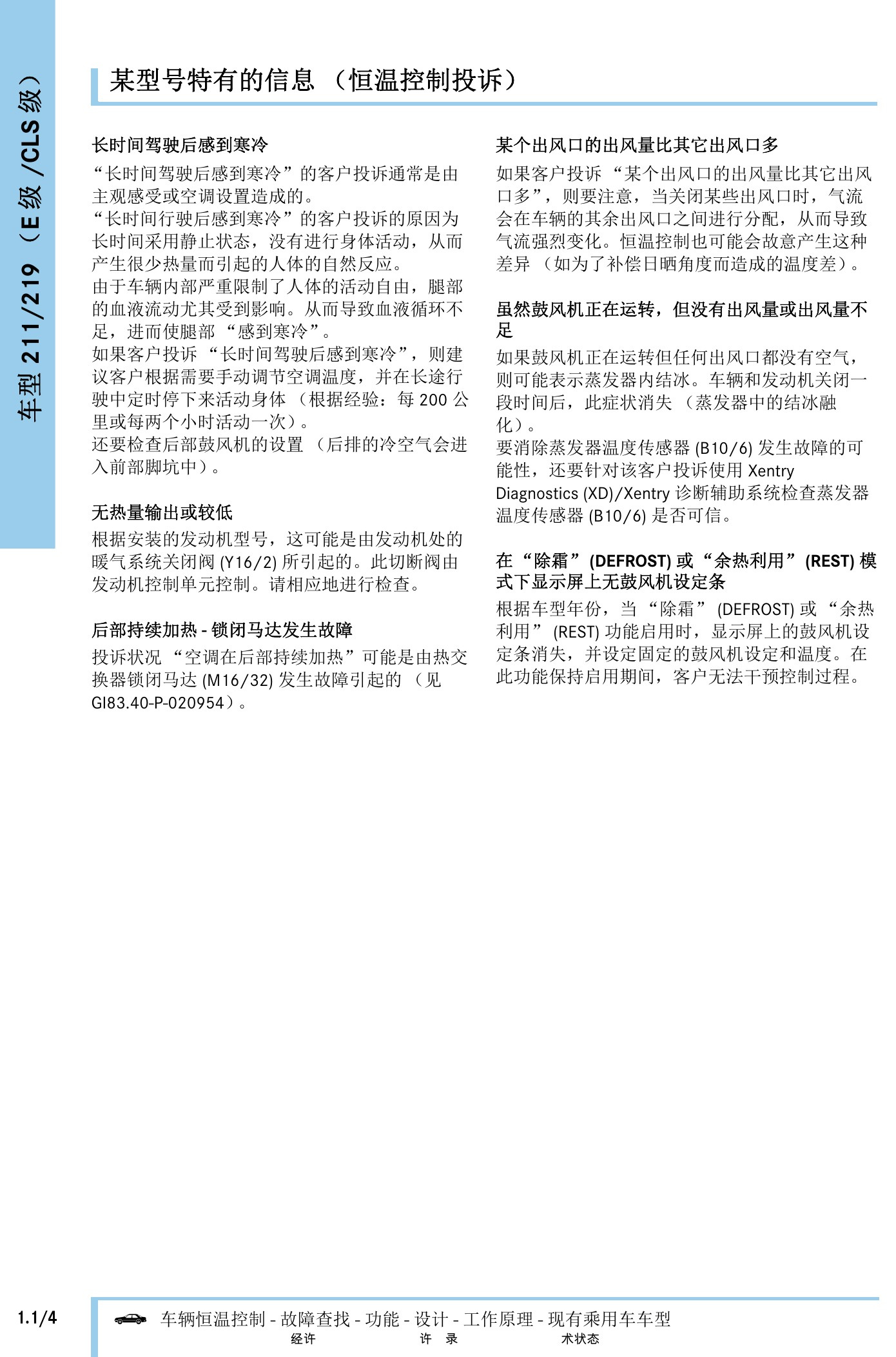

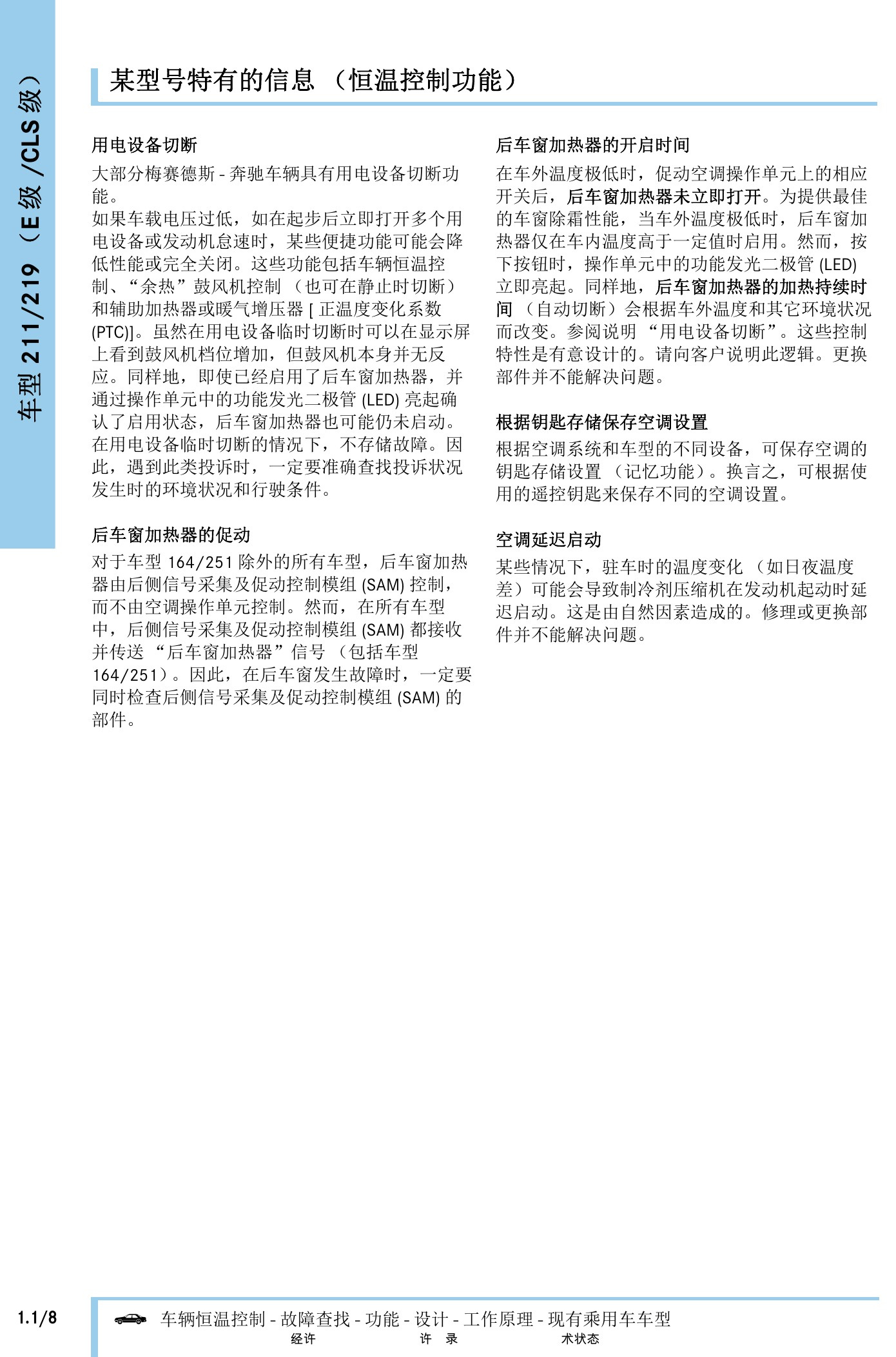

涵盖车型特有投诉、恒温控制与辅助加热器功能、系统工作原理、概览图和部件位置。

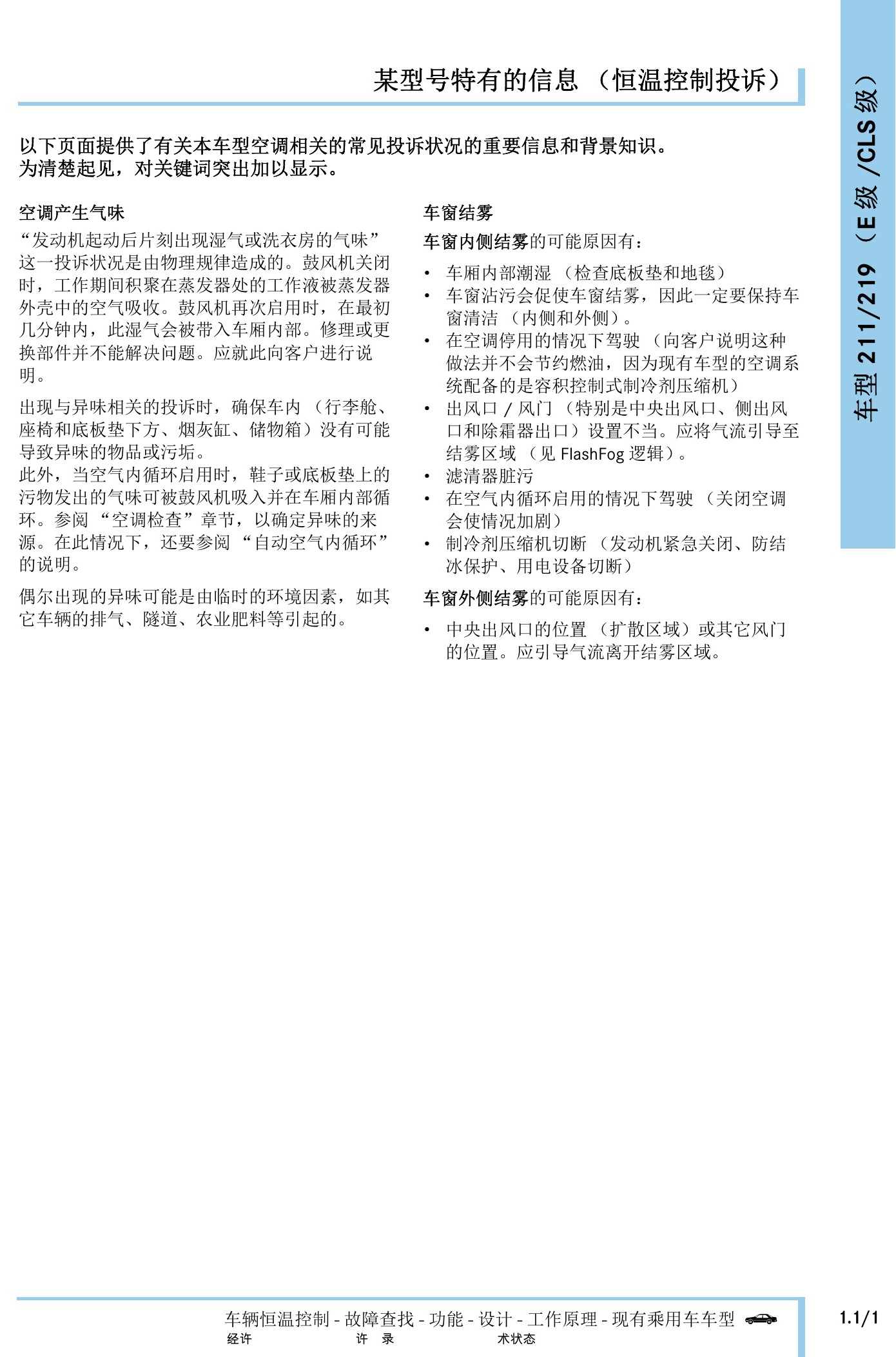

奔驰车辆恒温控制技术指南原第439页。

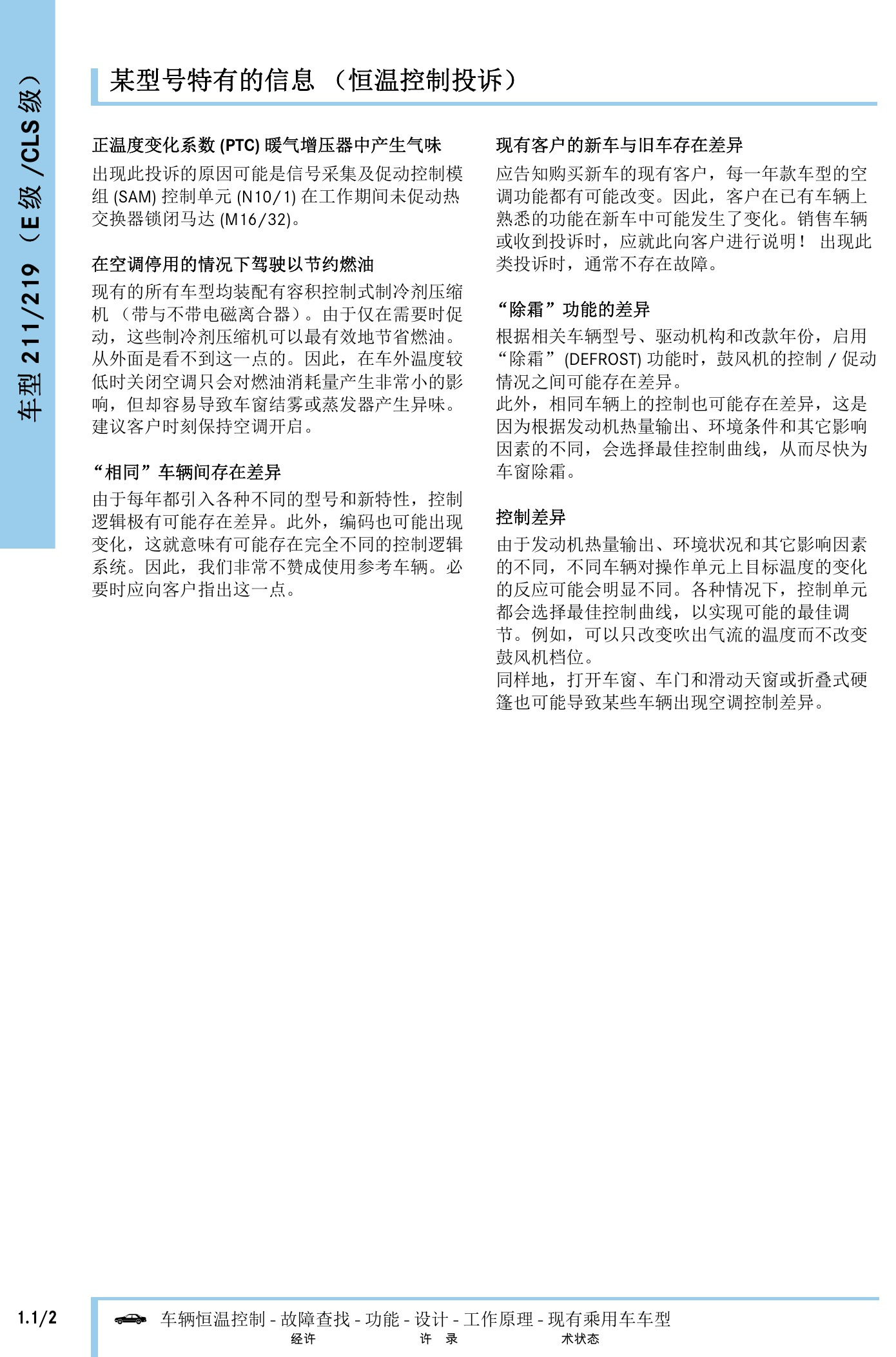

奔驰车辆恒温控制技术指南原第440页。

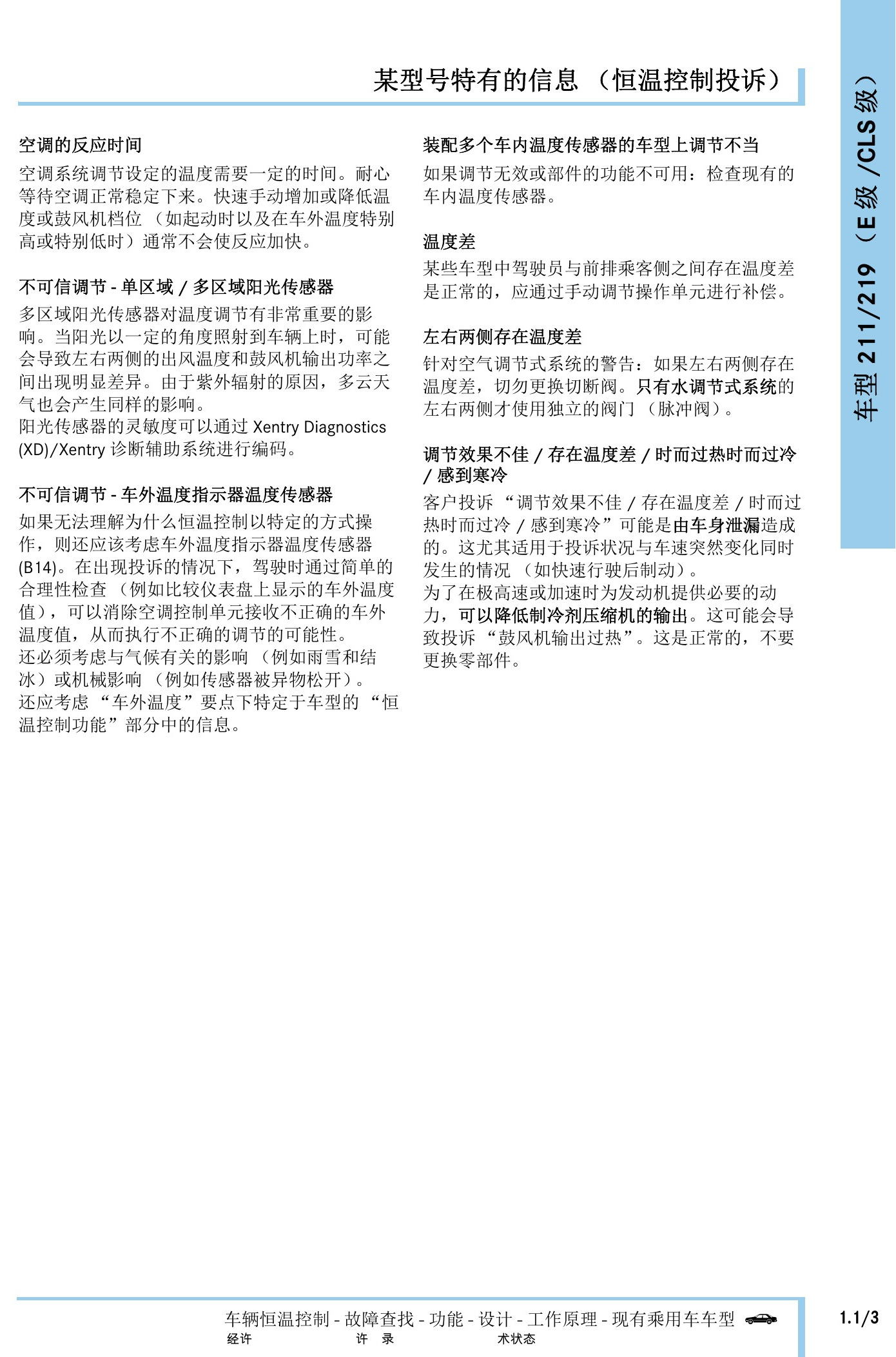

奔驰车辆恒温控制技术指南原第441页。
奔驰车辆恒温控制技术指南原第442页。

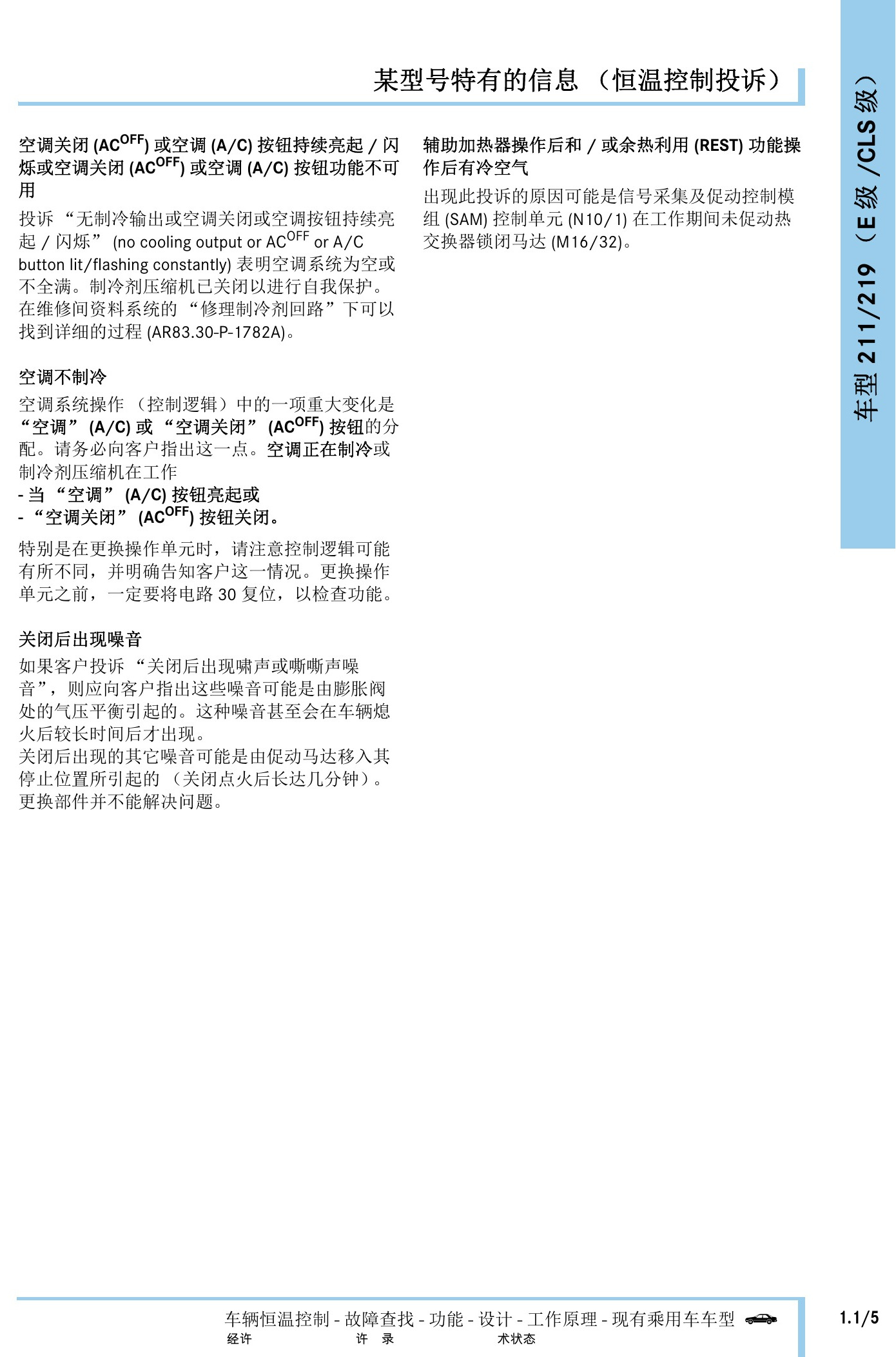

奔驰车辆恒温控制技术指南原第443页。

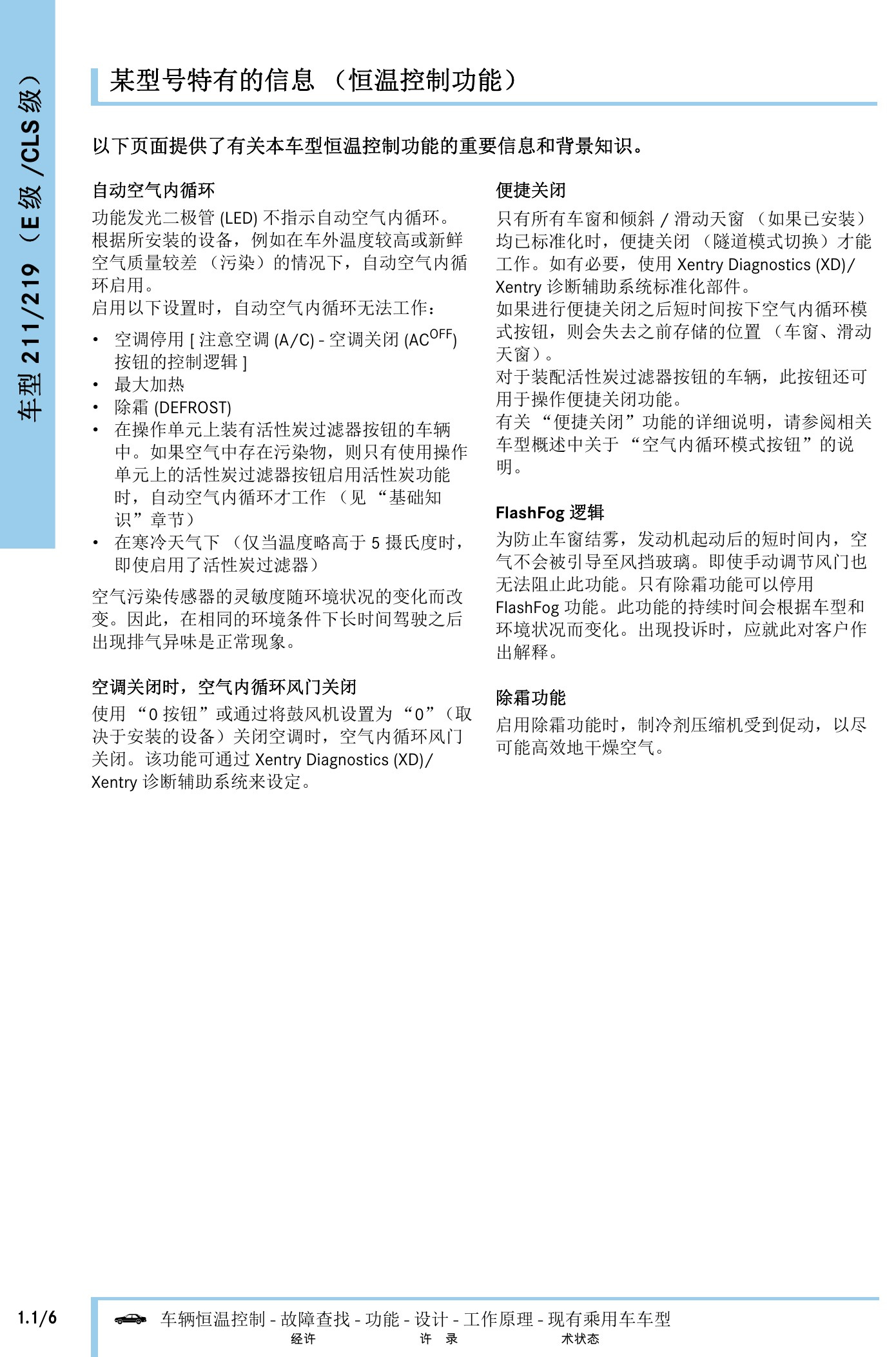

奔驰车辆恒温控制技术指南原第444页。

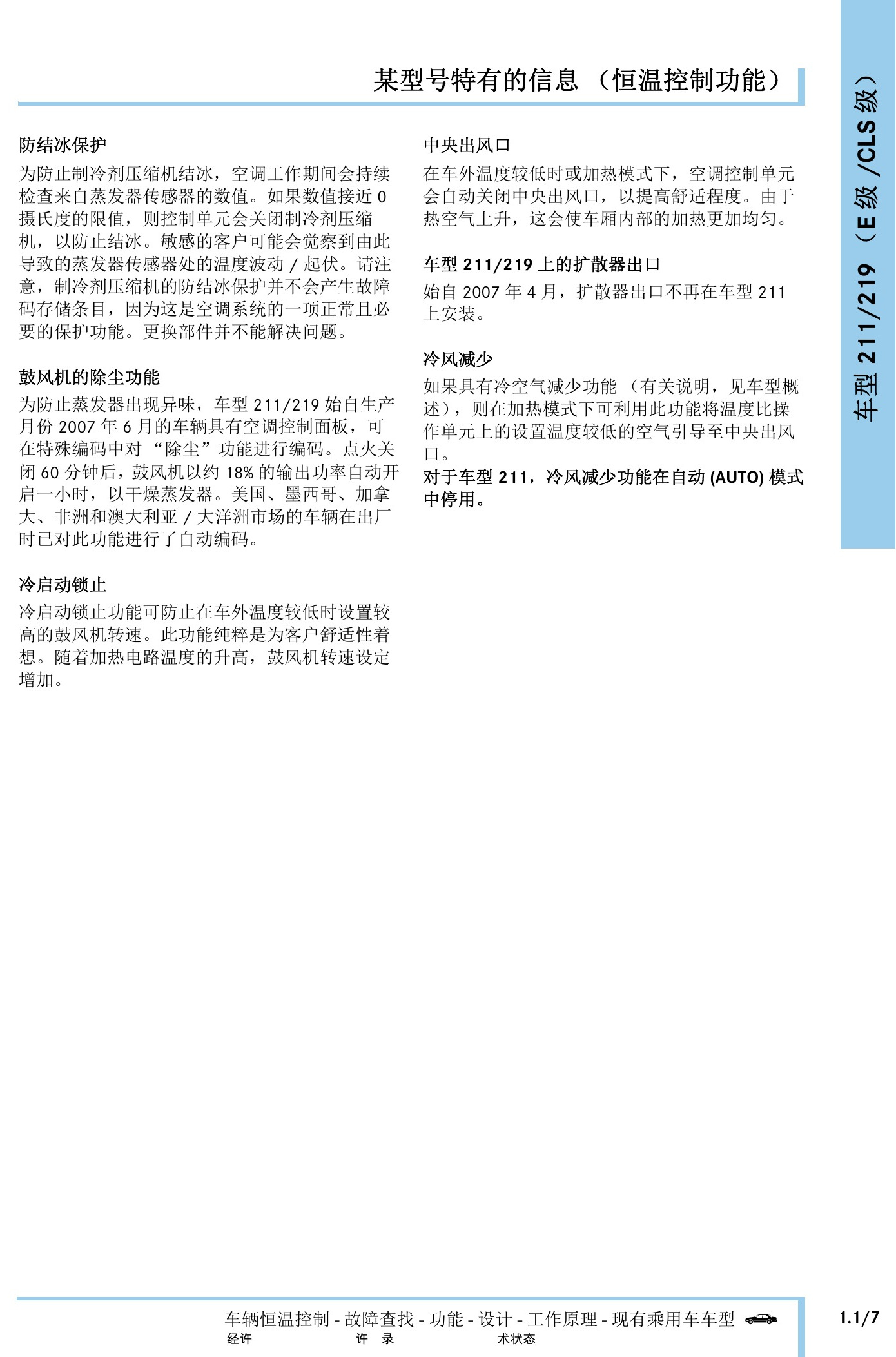

奔驰车辆恒温控制技术指南原第445页。
奔驰车辆恒温控制技术指南原第446页。

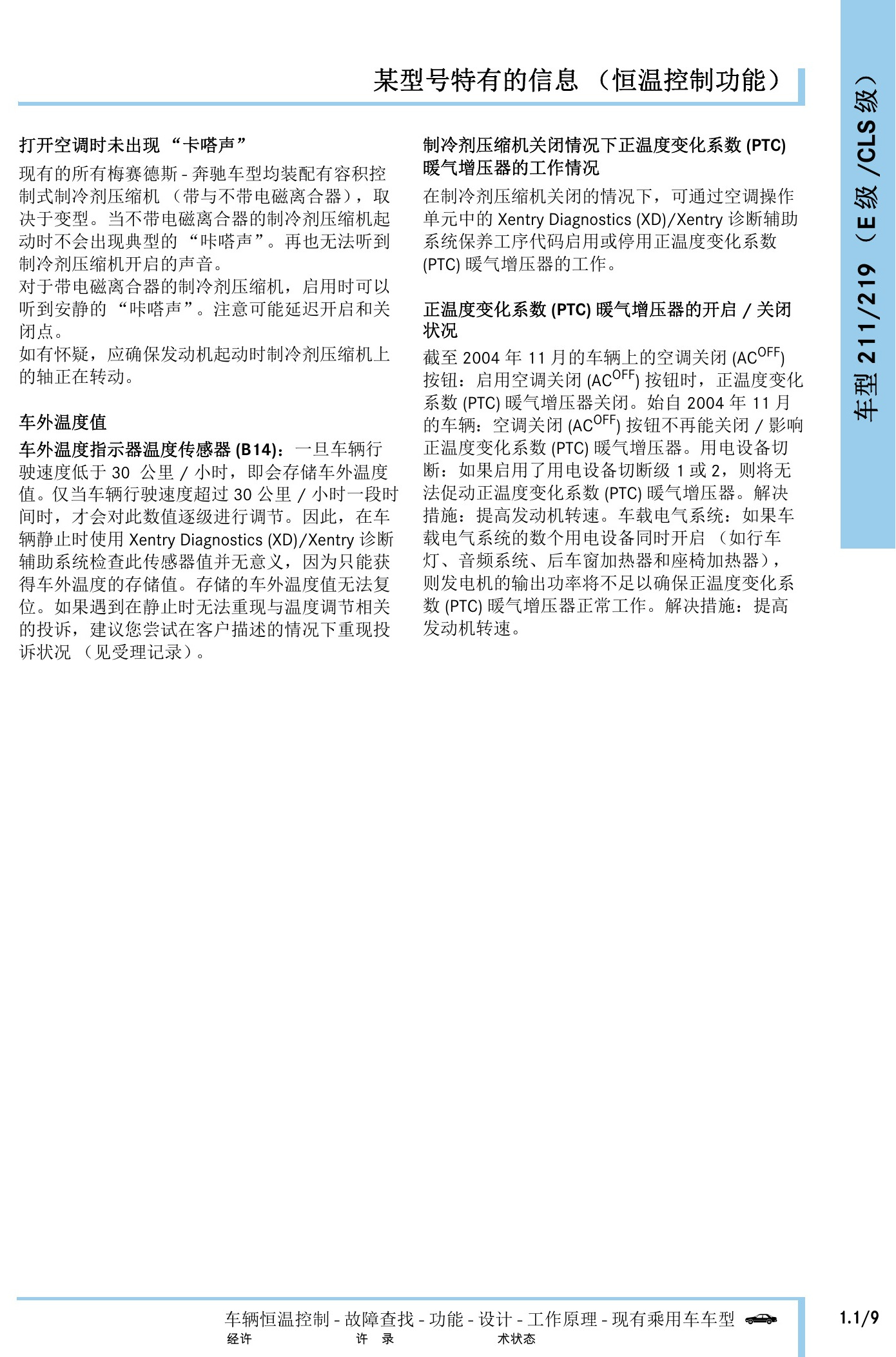

奔驰车辆恒温控制技术指南原第447页。

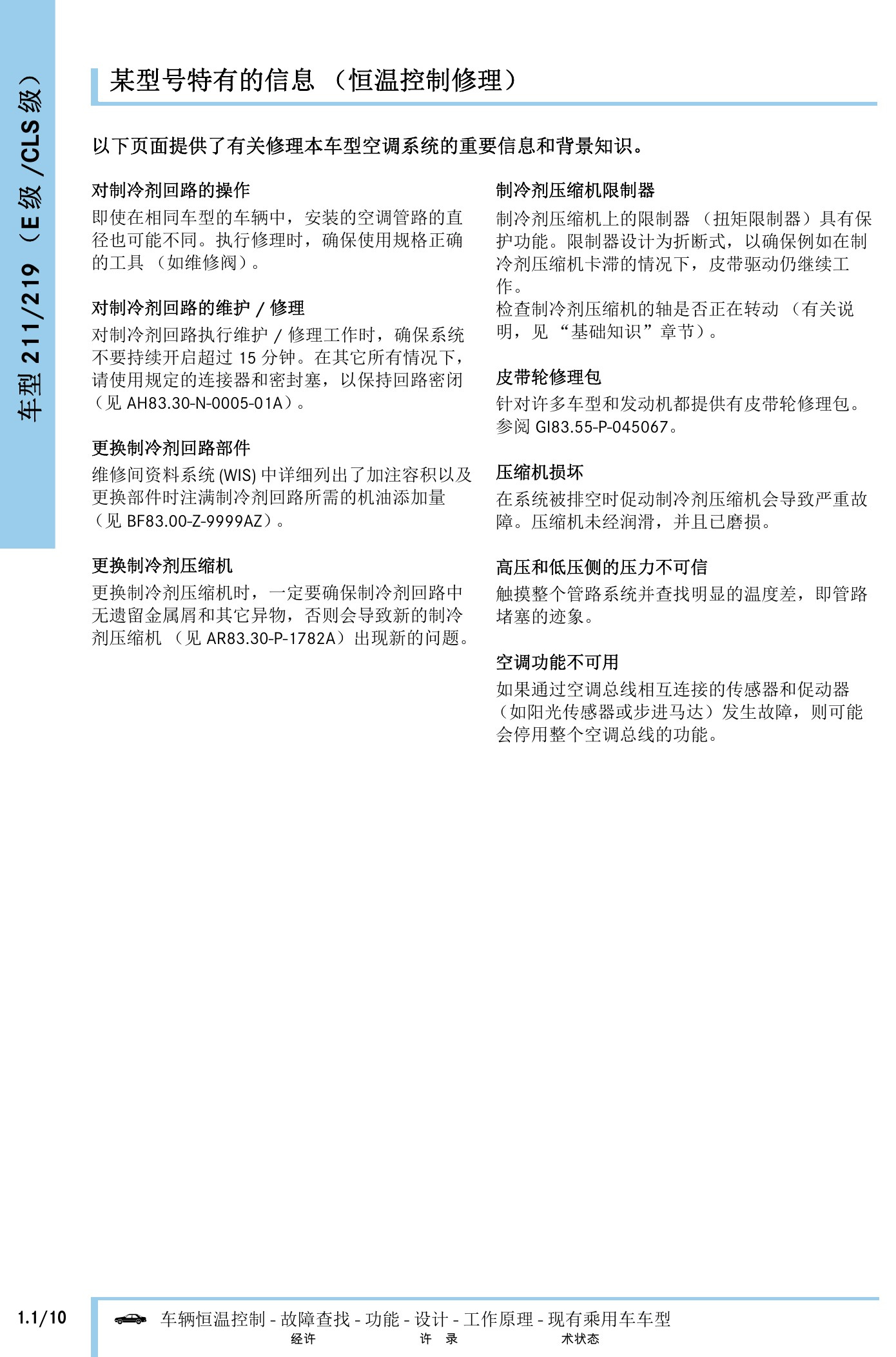

奔驰车辆恒温控制技术指南原第448页。

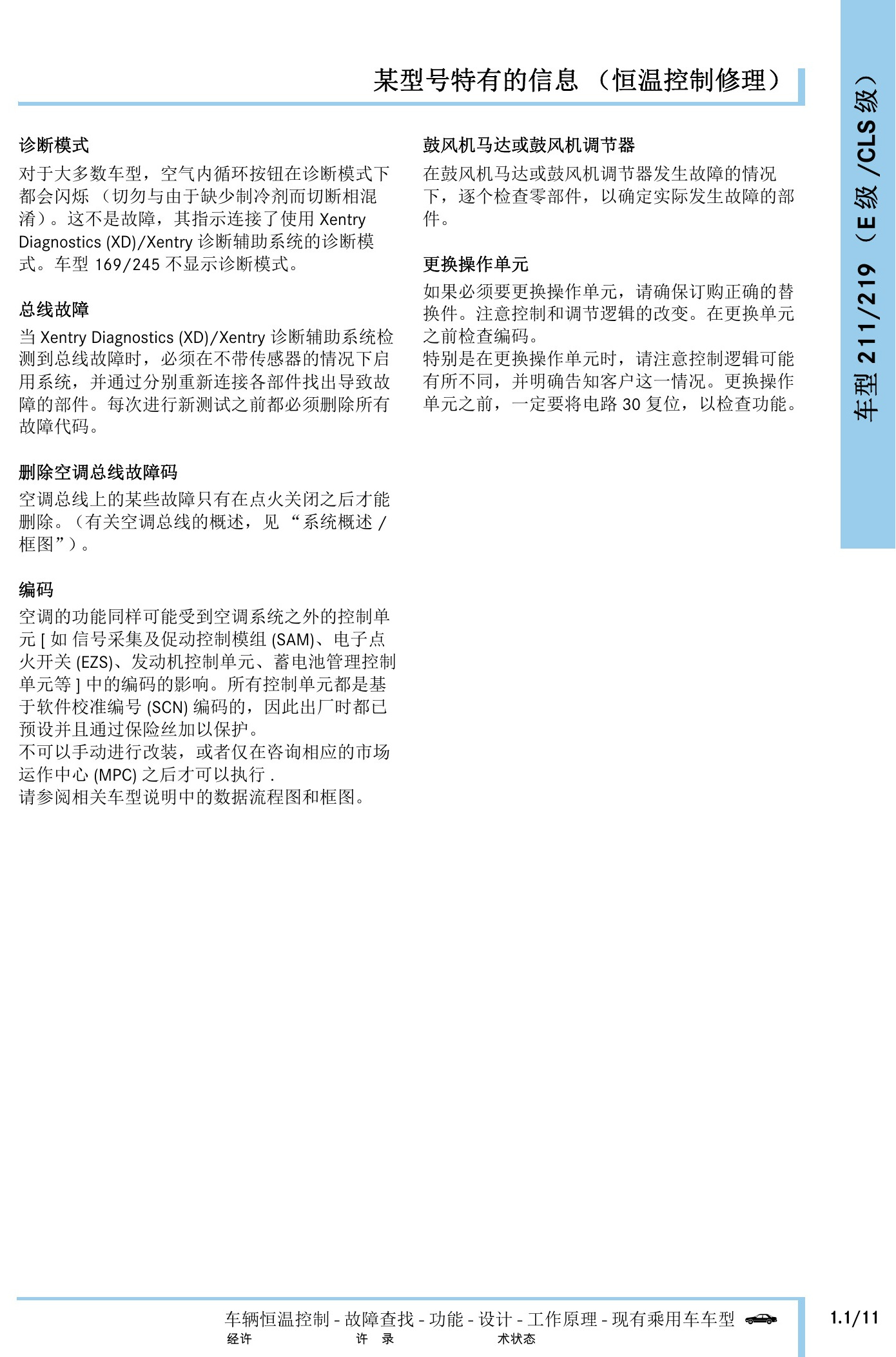

奔驰车辆恒温控制技术指南原第449页。

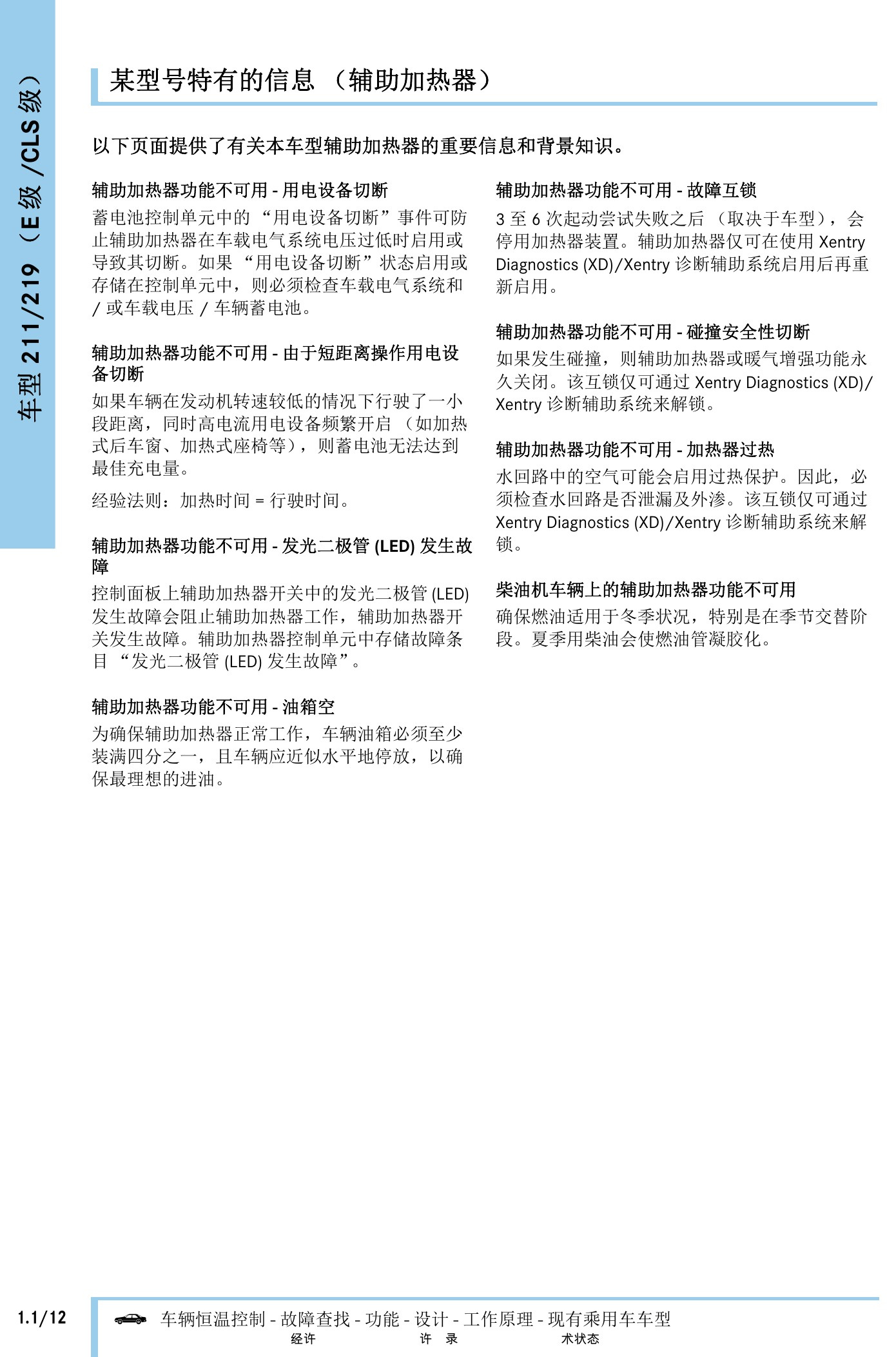

奔驰车辆恒温控制技术指南原第450页。

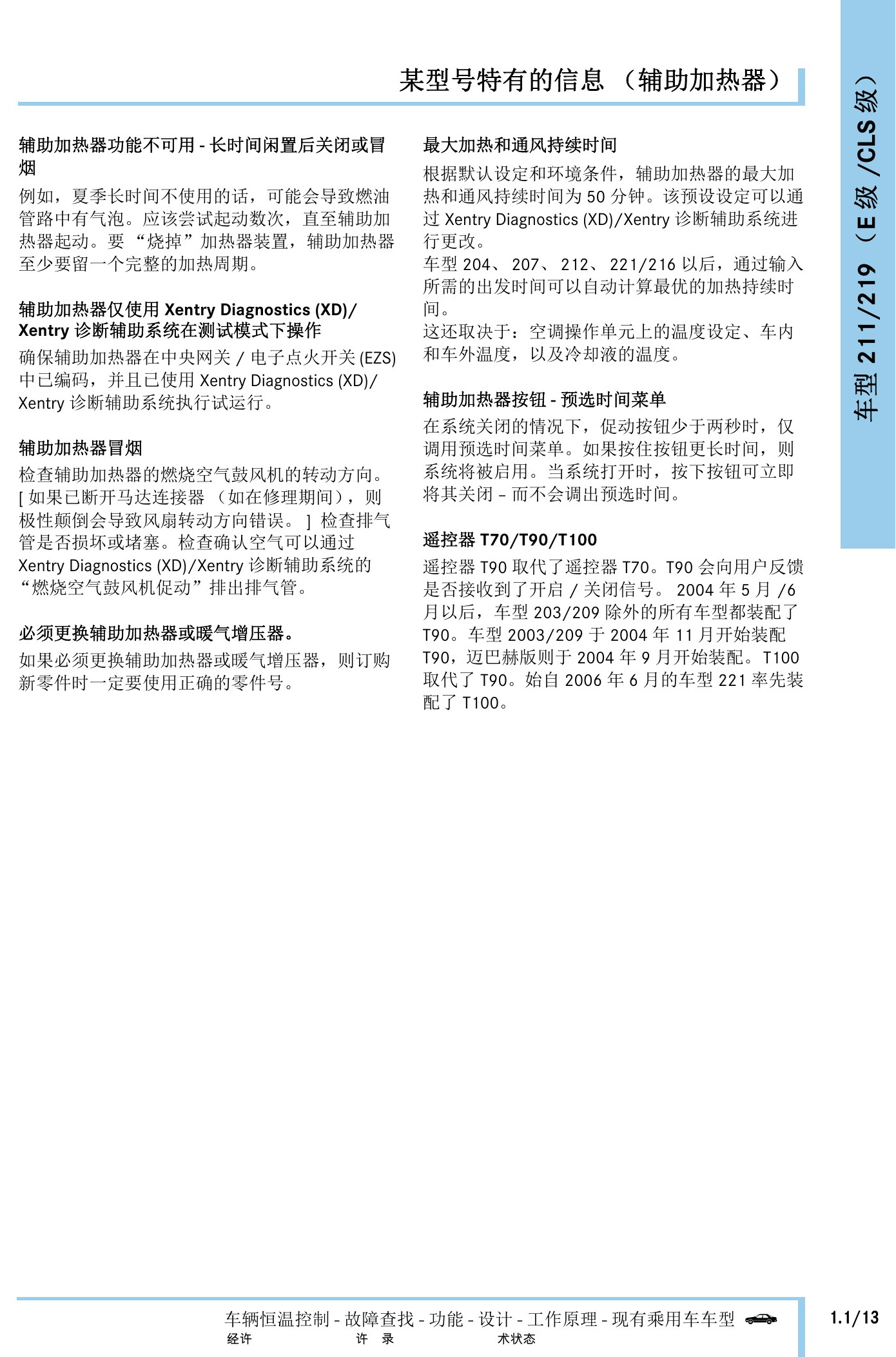

奔驰车辆恒温控制技术指南原第451页。

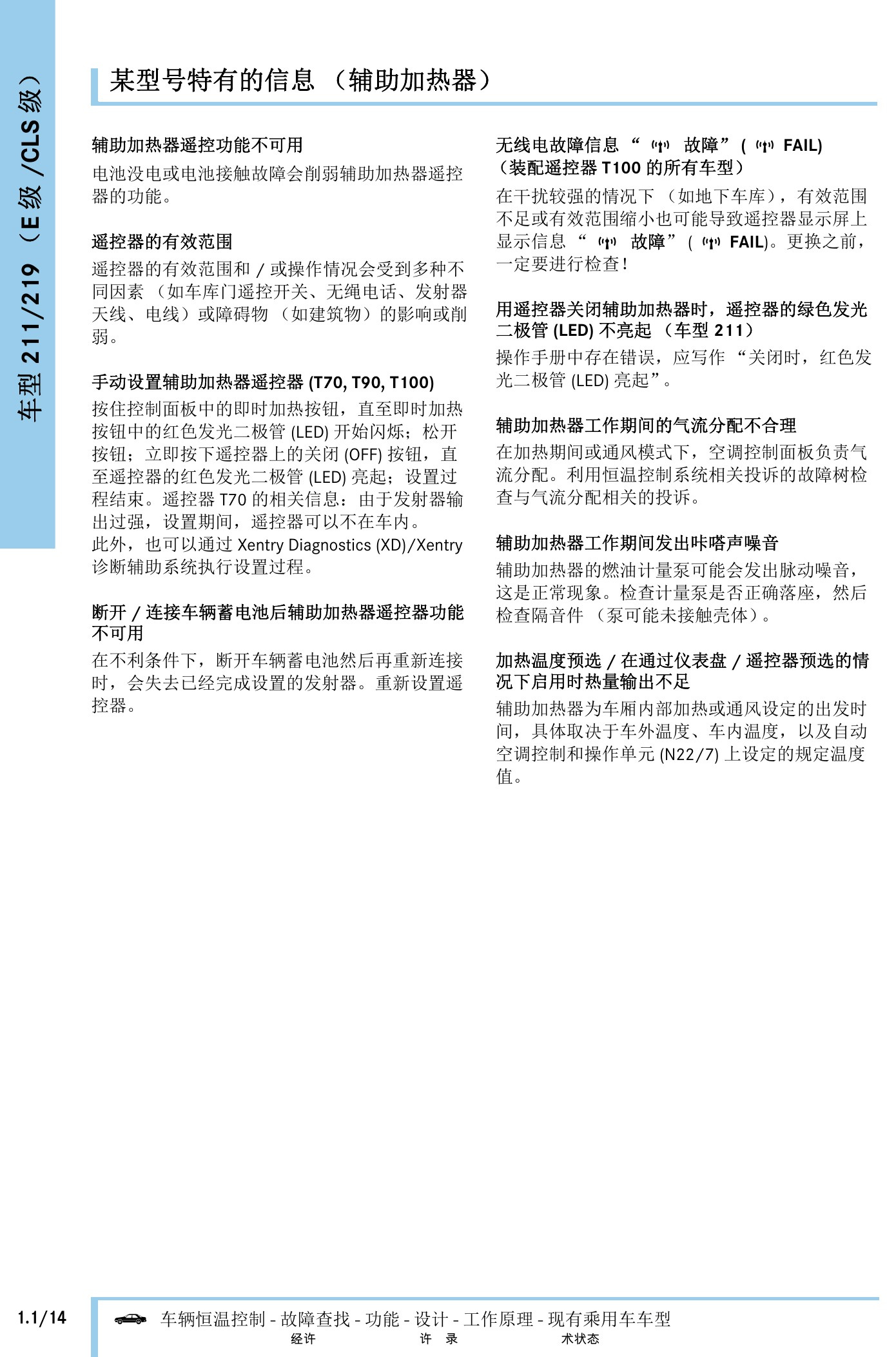

奔驰车辆恒温控制技术指南原第452页。

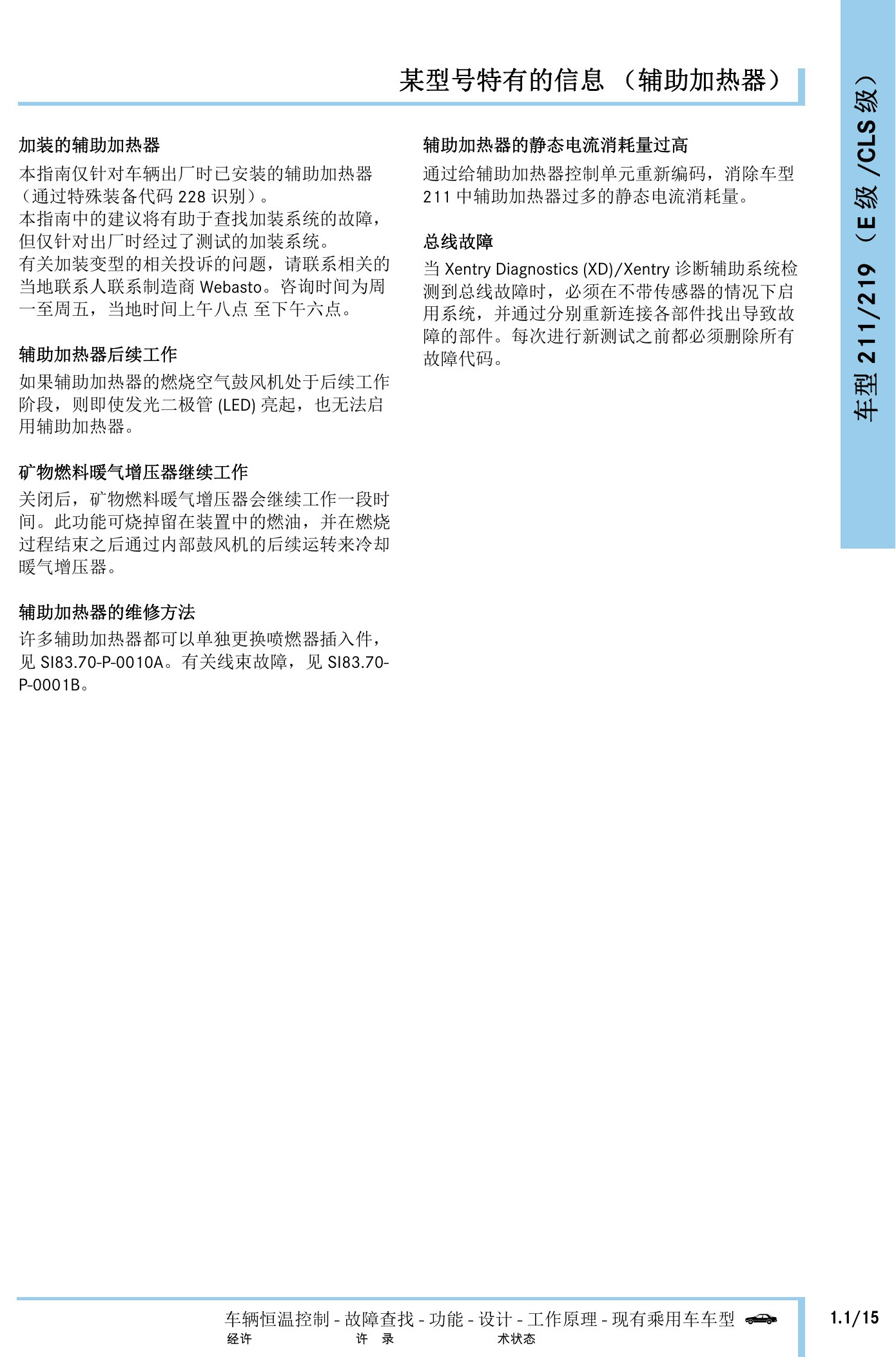

奔驰车辆恒温控制技术指南原第453页。
奔驰车辆恒温控制技术指南原第454页。

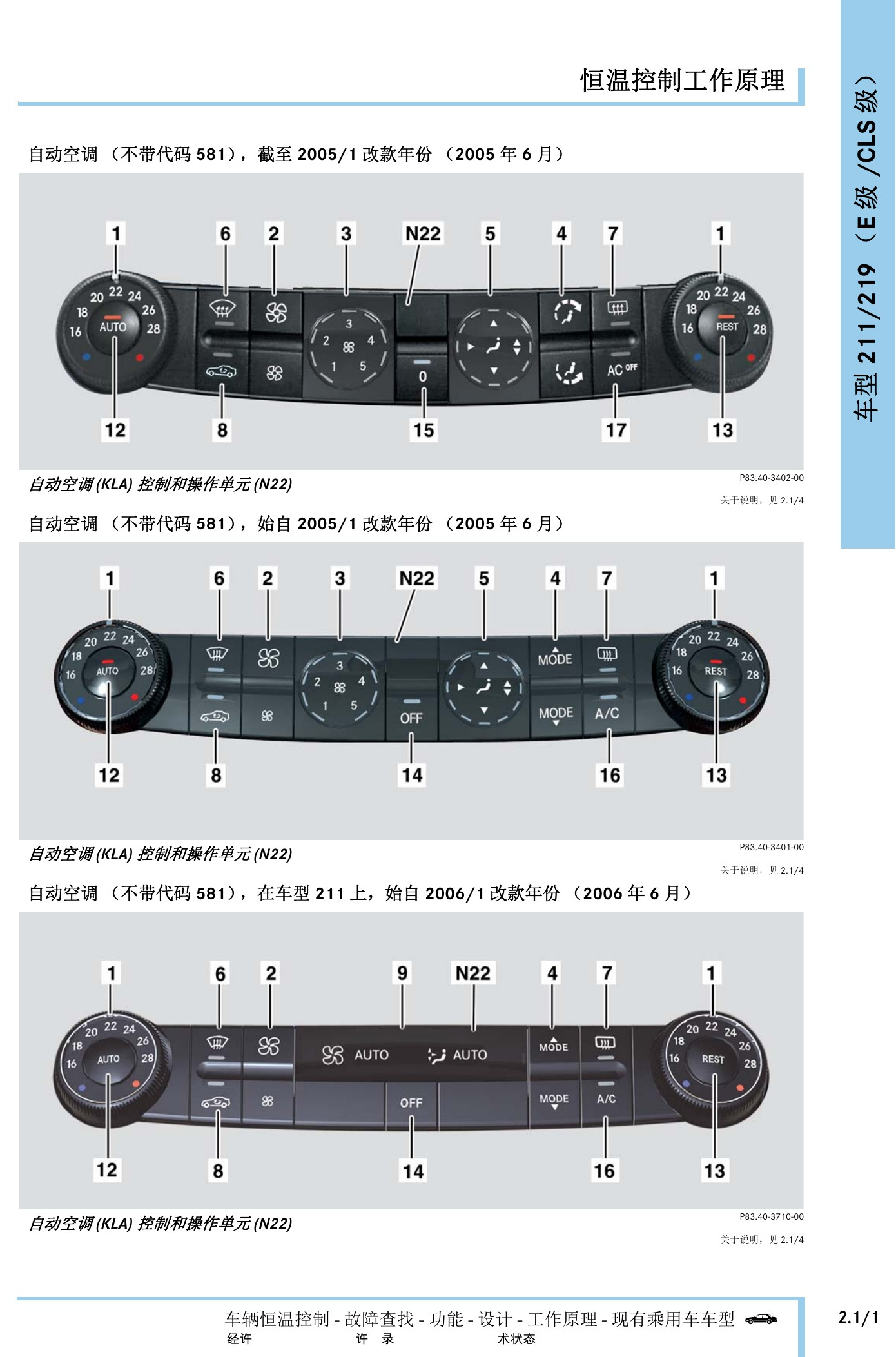

奔驰车辆恒温控制技术指南原第455页。

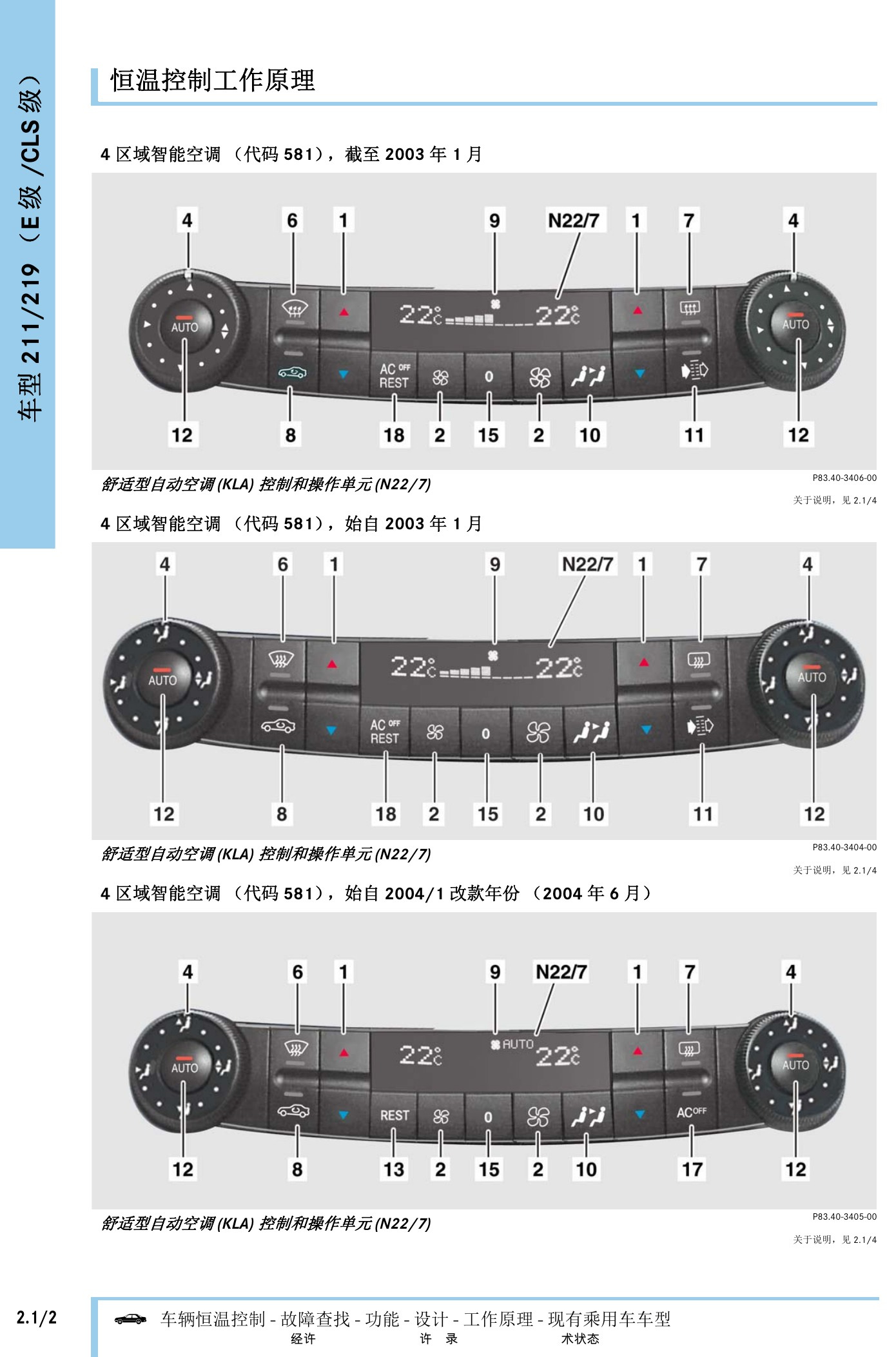

奔驰车辆恒温控制技术指南原第456页。

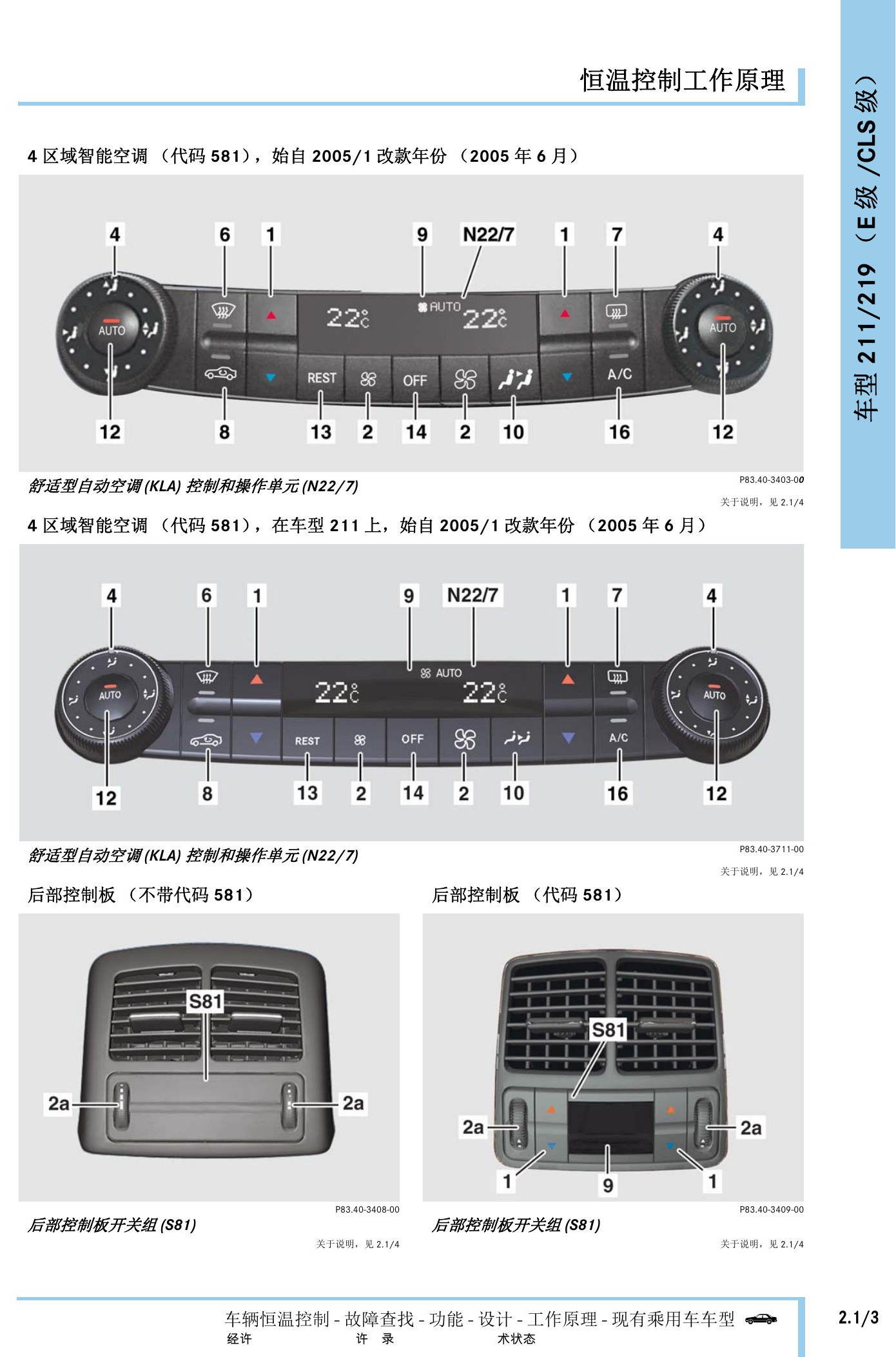

奔驰车辆恒温控制技术指南原第457页。

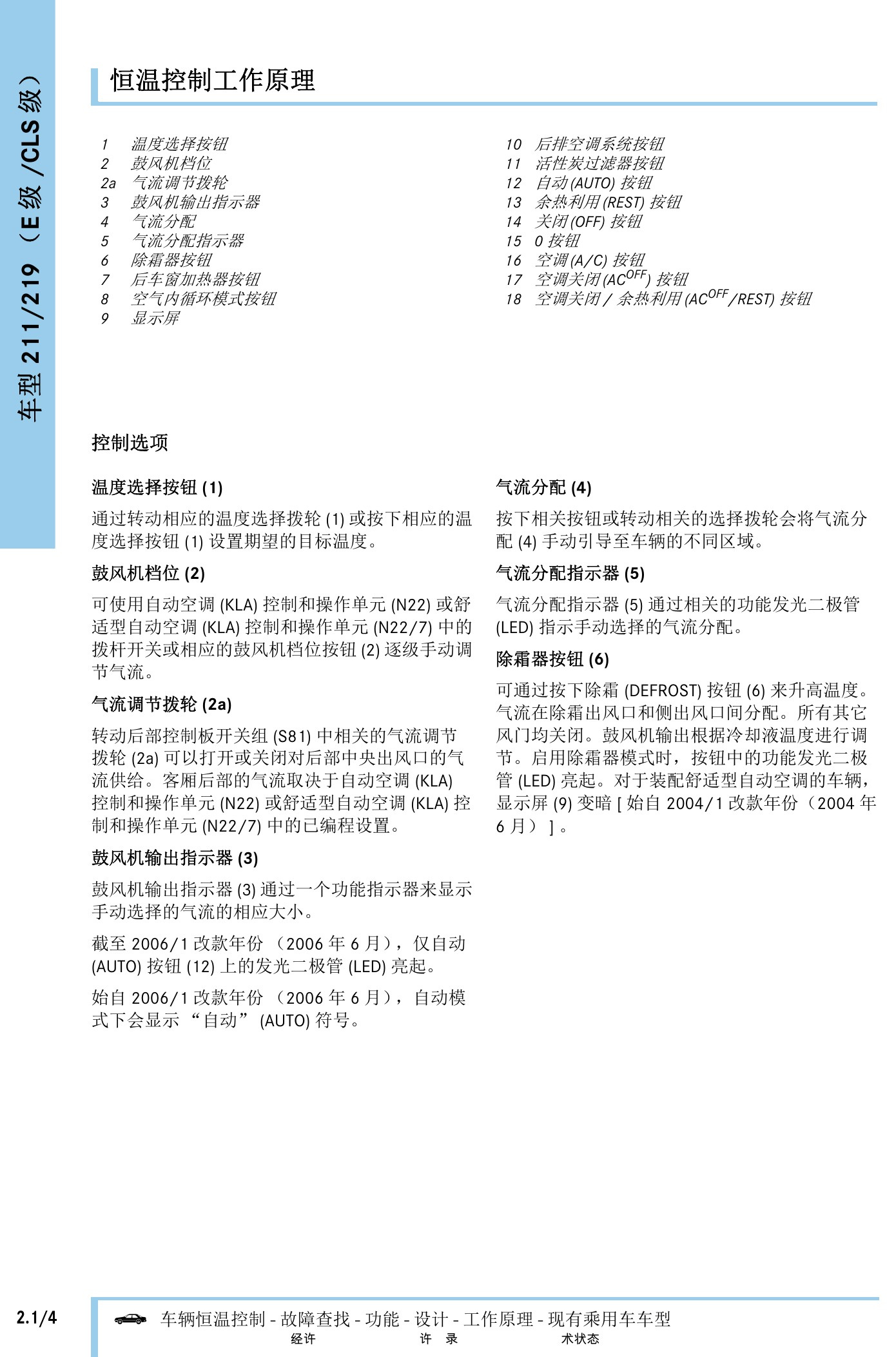

奔驰车辆恒温控制技术指南原第458页。

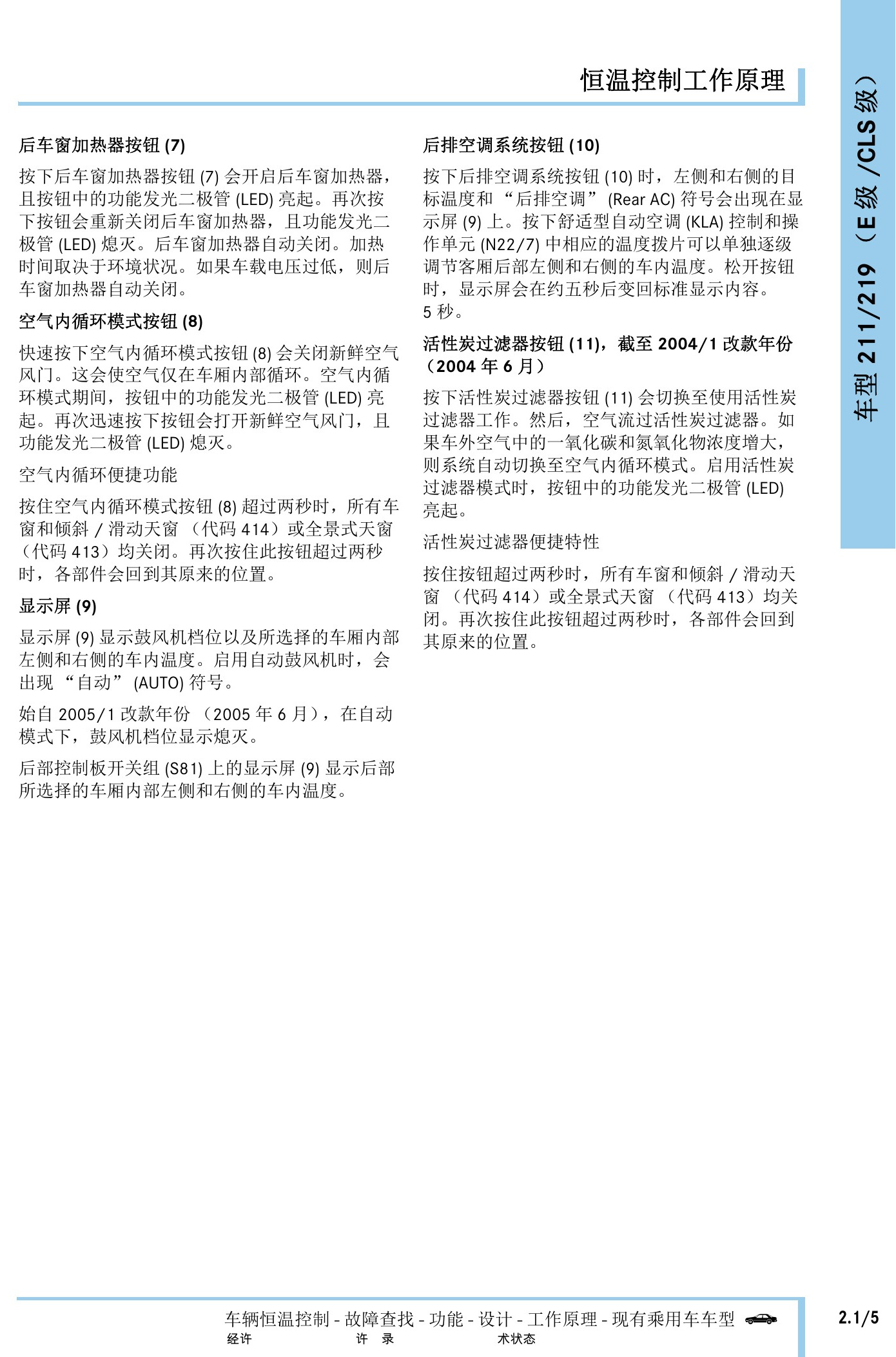

奔驰车辆恒温控制技术指南原第459页。

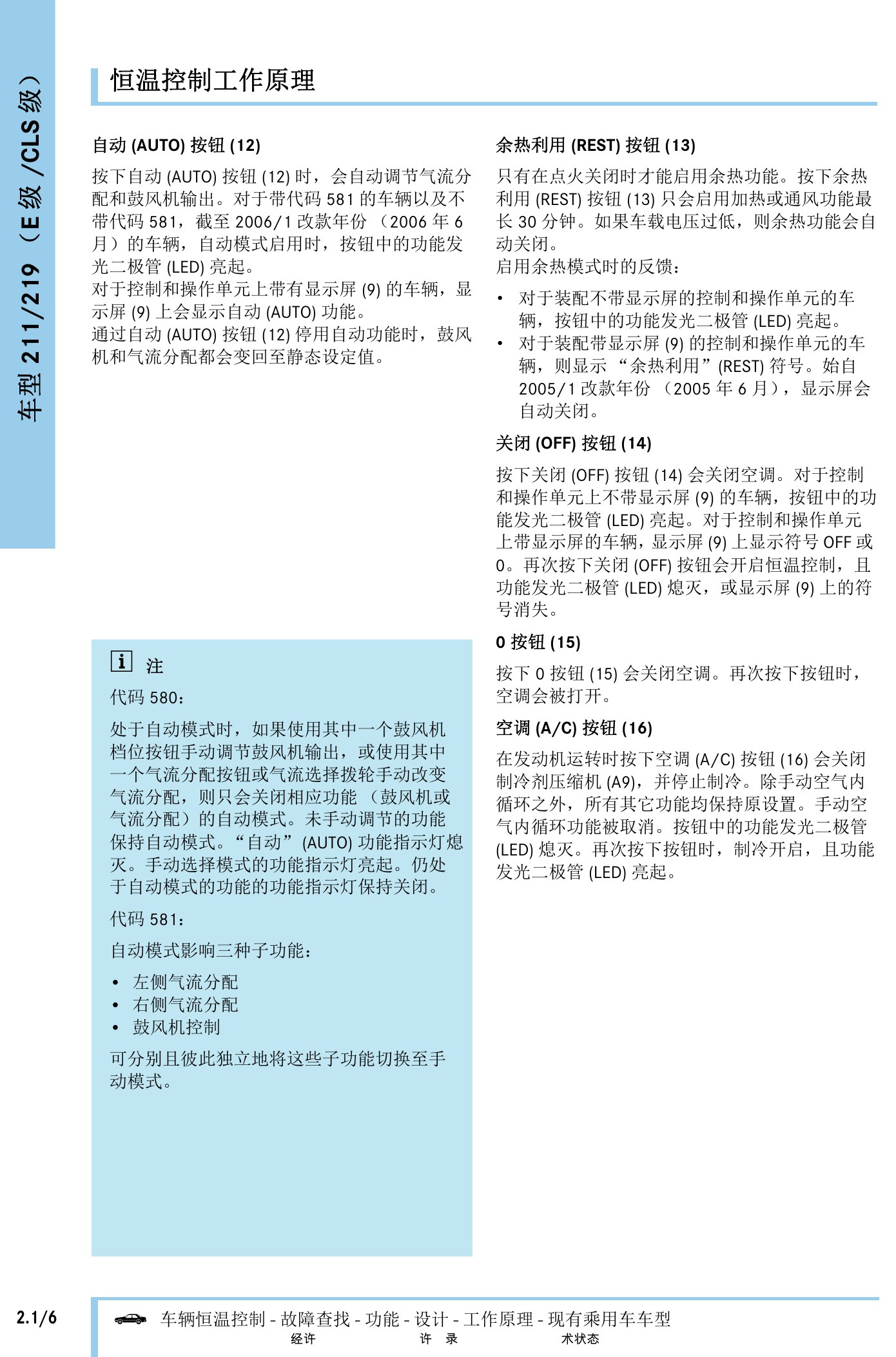

奔驰车辆恒温控制技术指南原第460页。
奔驰车辆恒温控制技术指南原第461页。

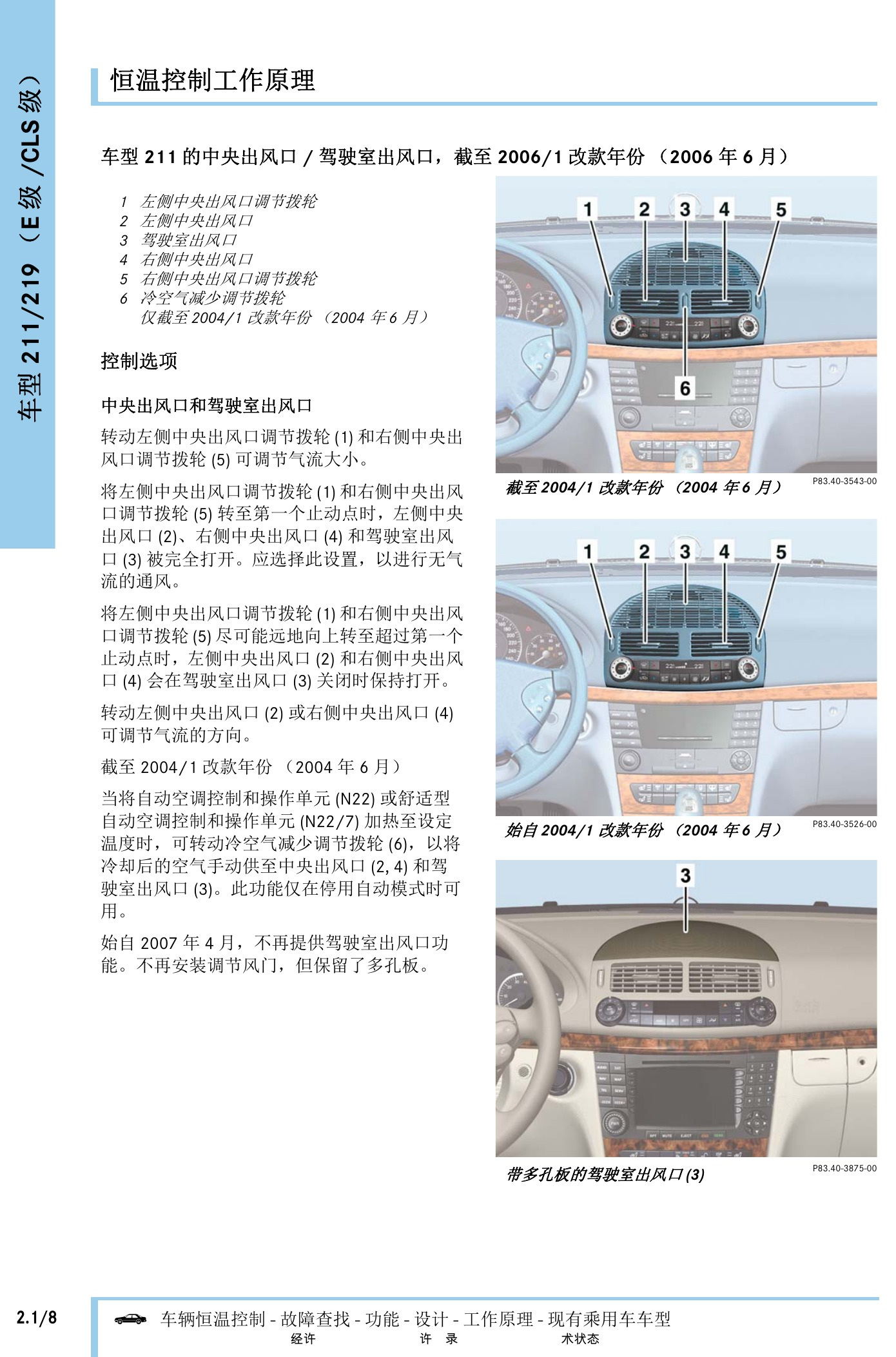

奔驰车辆恒温控制技术指南原第462页。

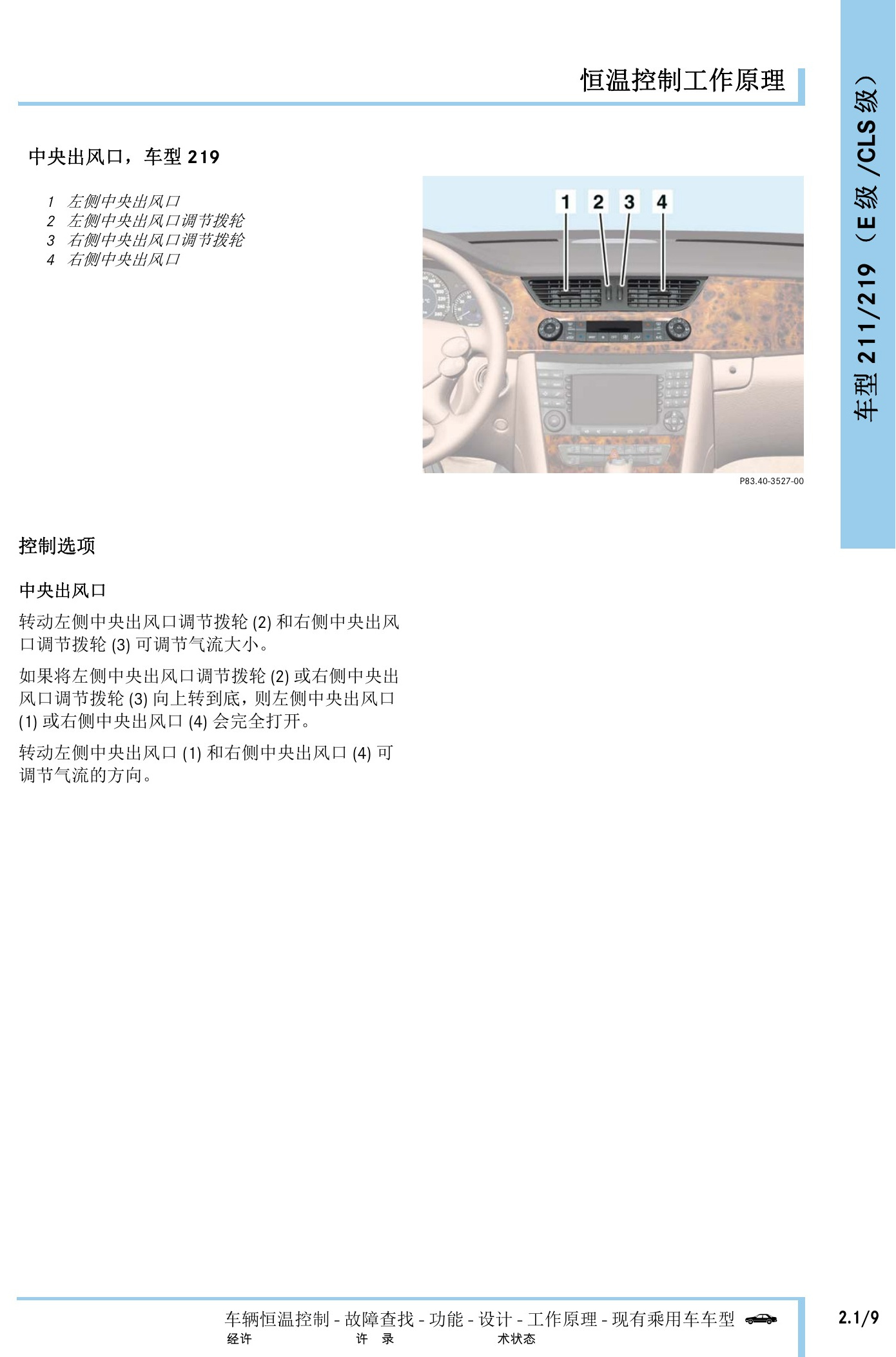

奔驰车辆恒温控制技术指南原第463页。
奔驰车辆恒温控制技术指南原第464页。

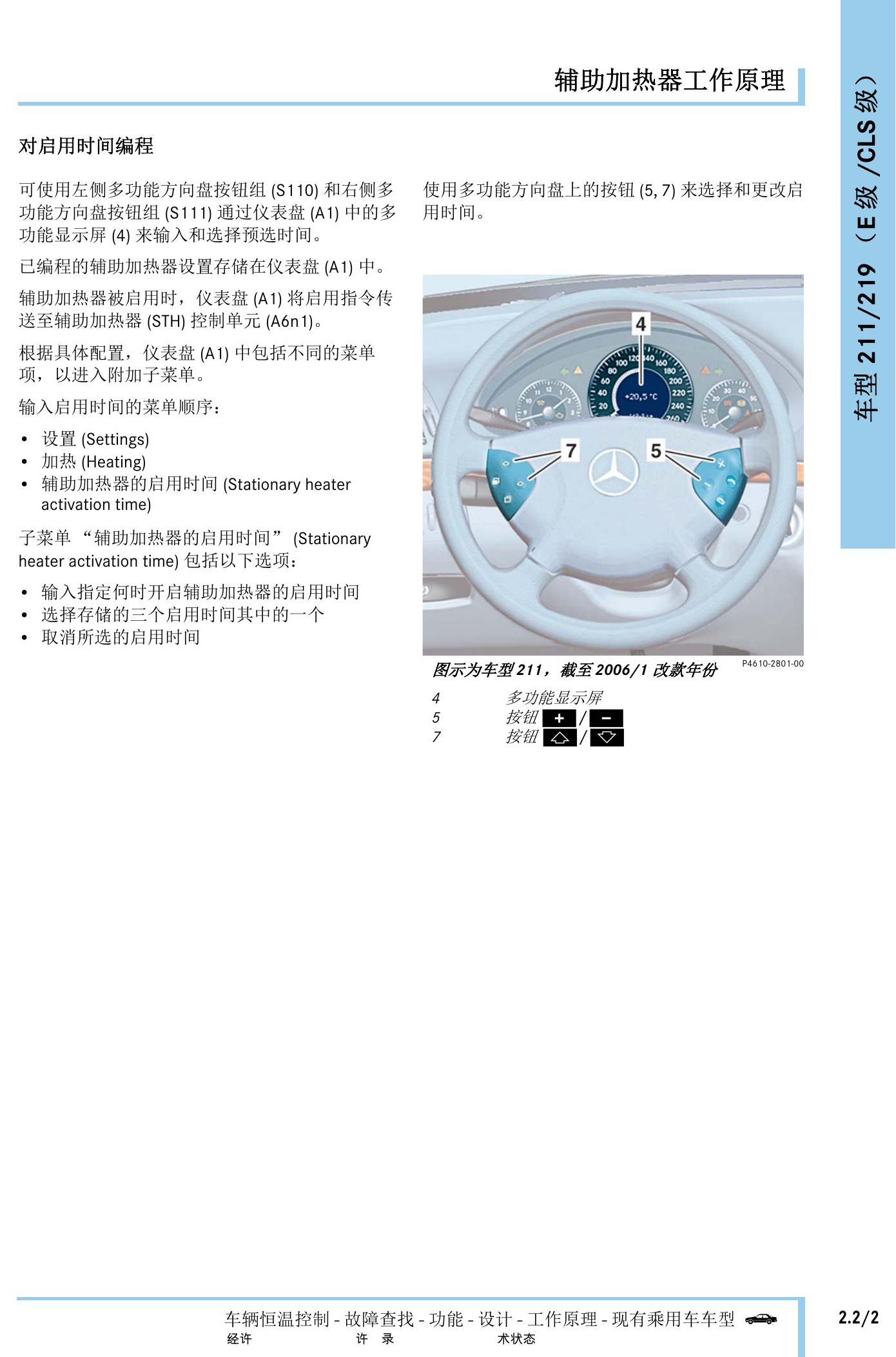

奔驰车辆恒温控制技术指南原第465页。

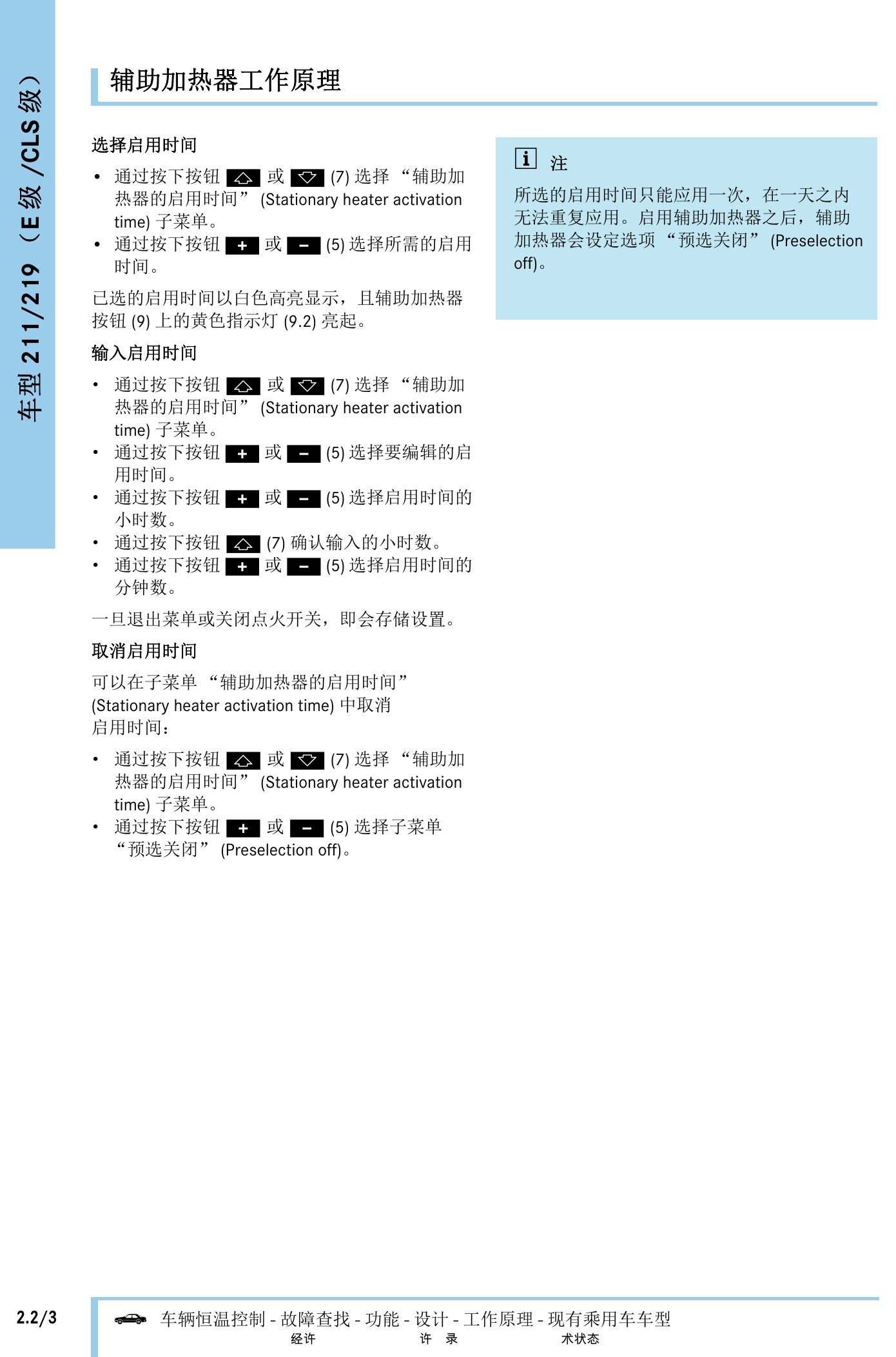

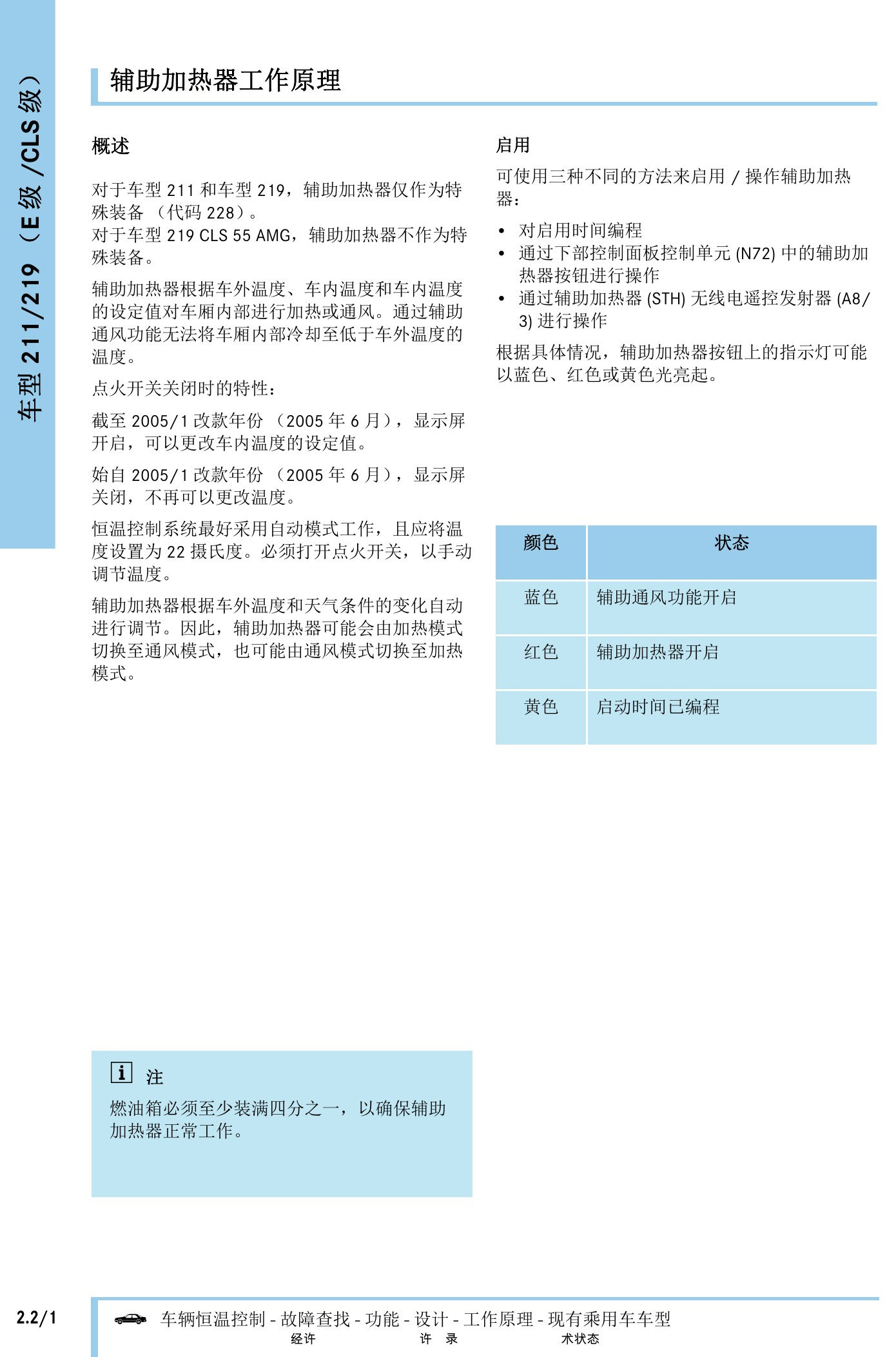

奔驰车辆恒温控制技术指南原第466页。

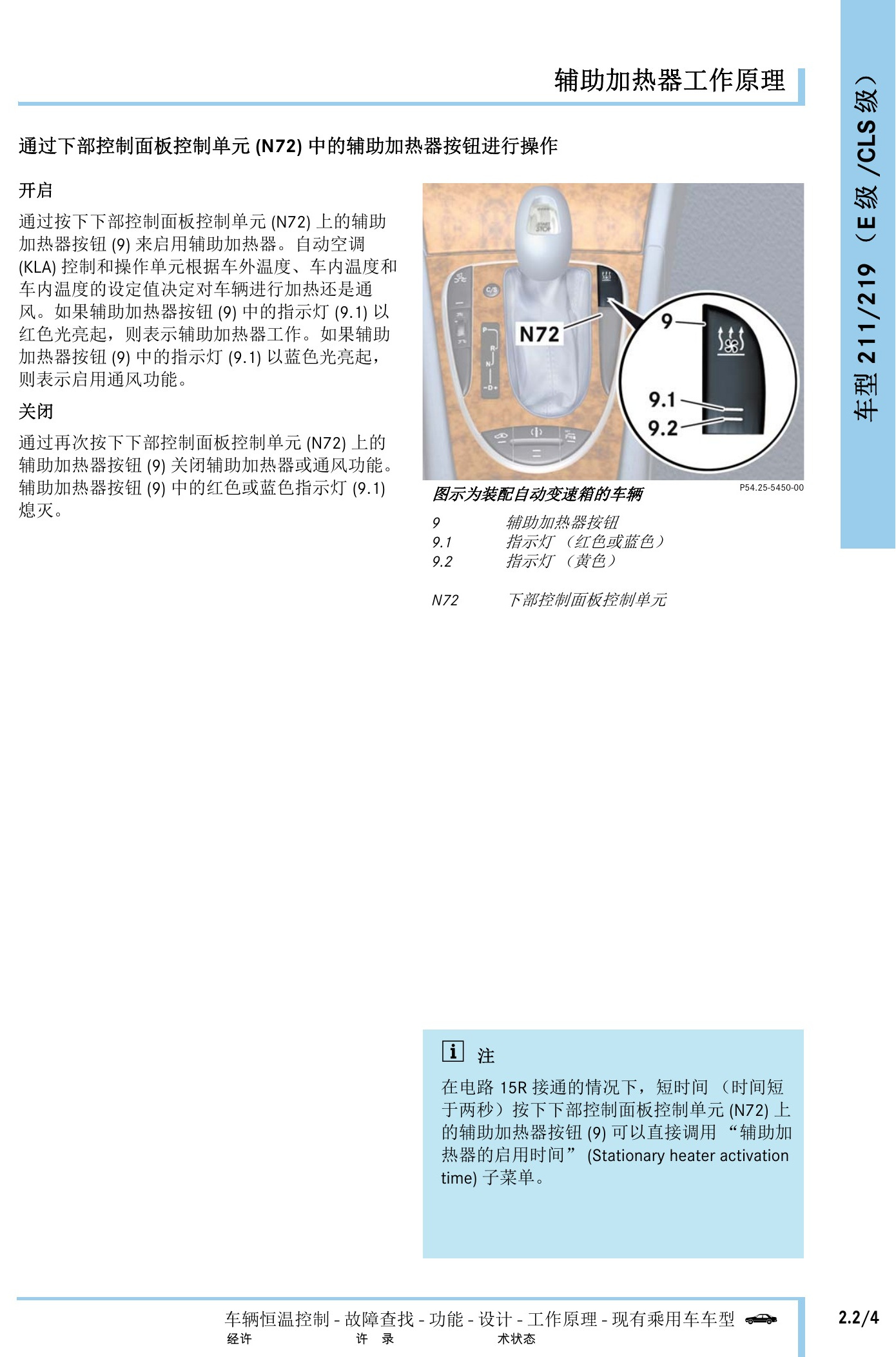

奔驰车辆恒温控制技术指南原第467页。

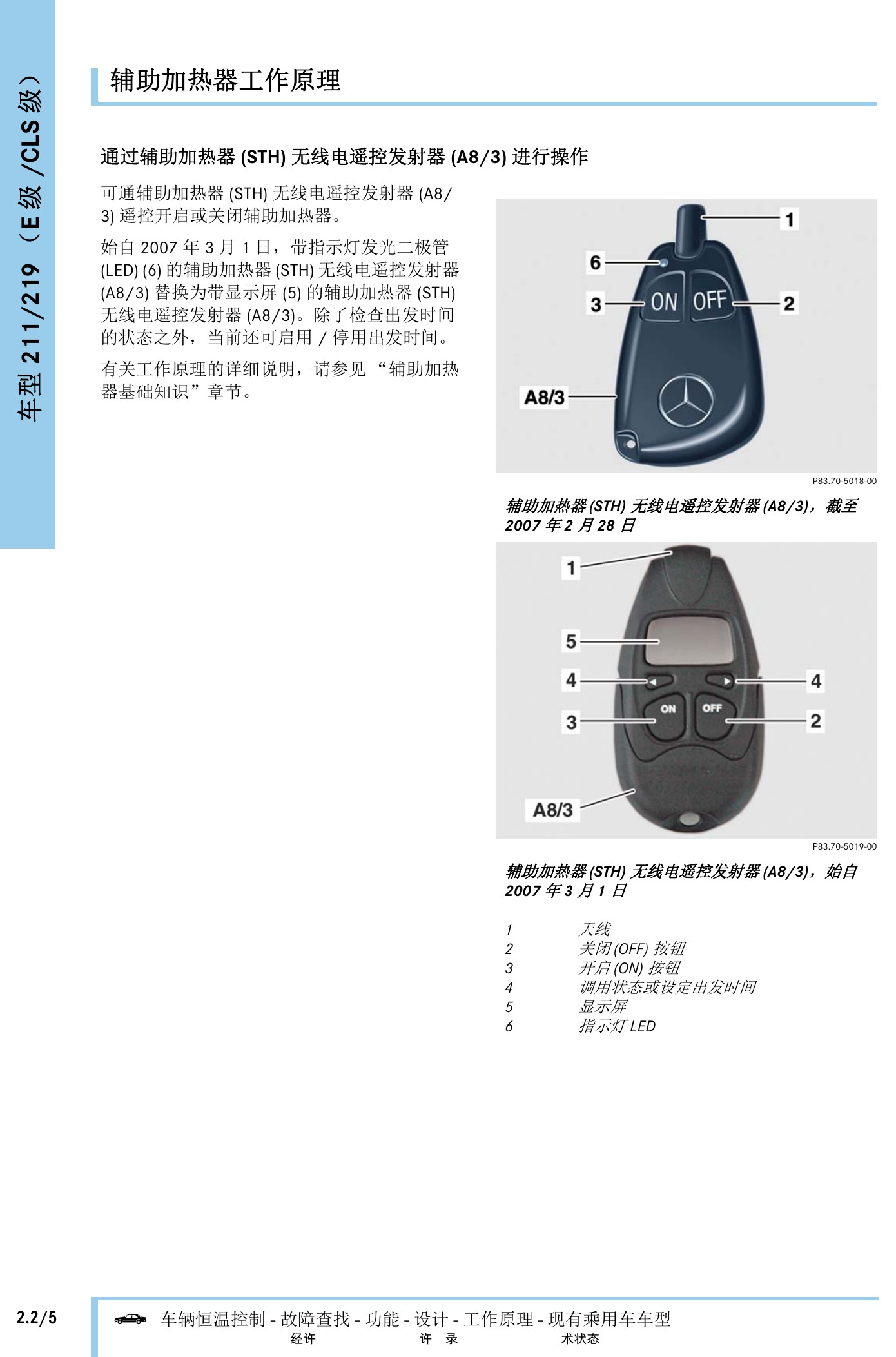

奔驰车辆恒温控制技术指南原第468页。

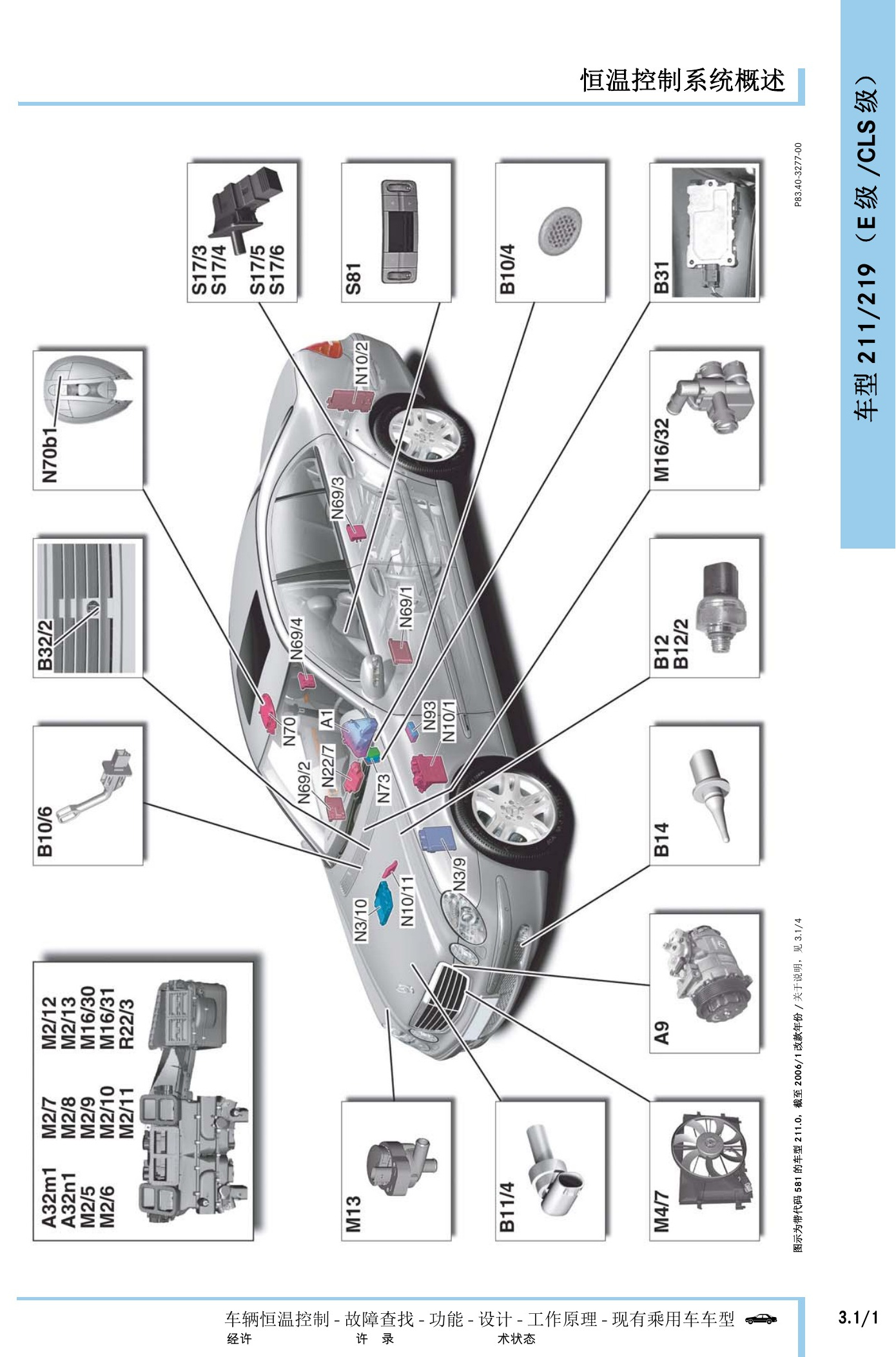

奔驰车辆恒温控制技术指南原第469页。

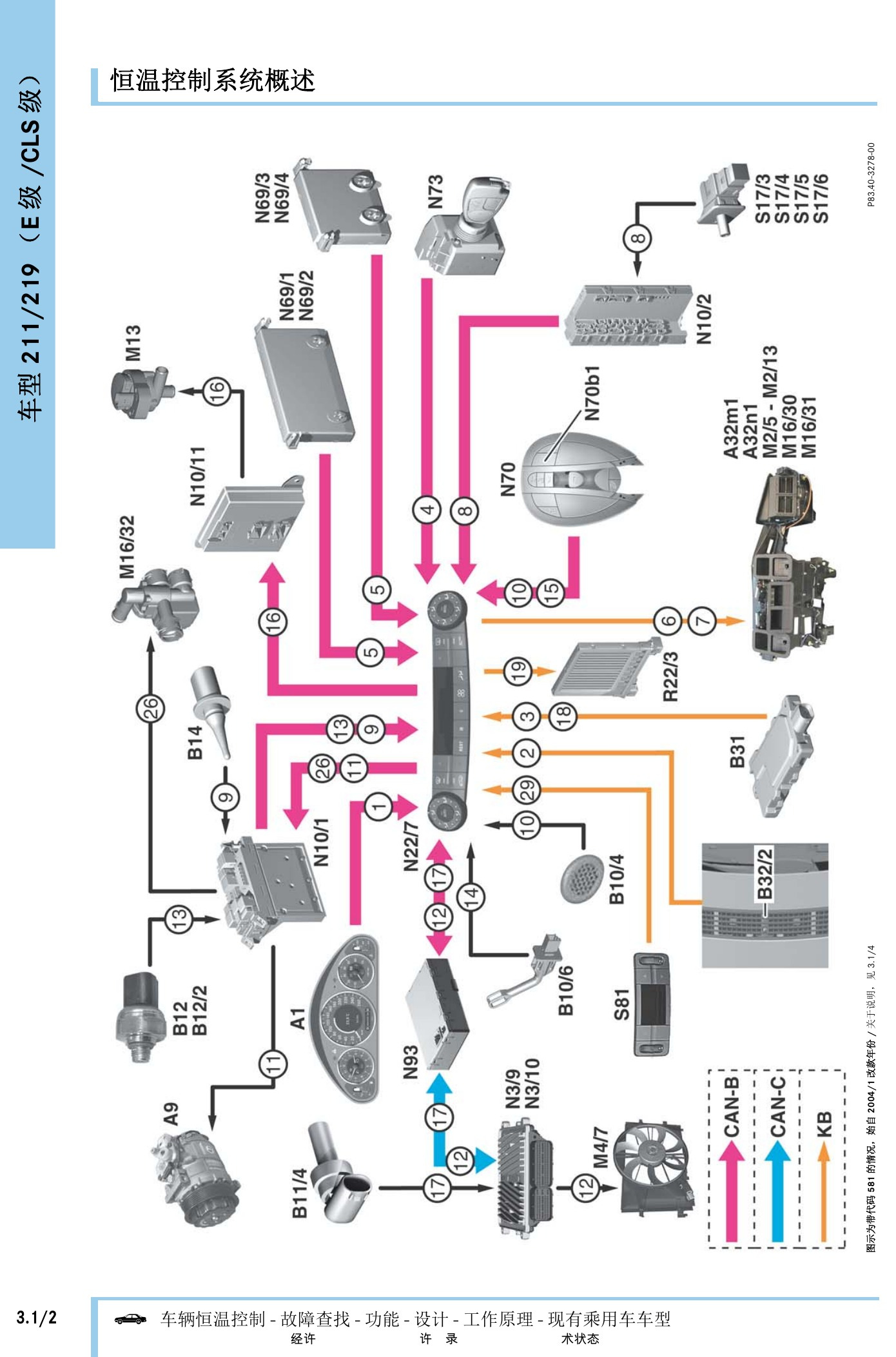

奔驰车辆恒温控制技术指南原第470页。

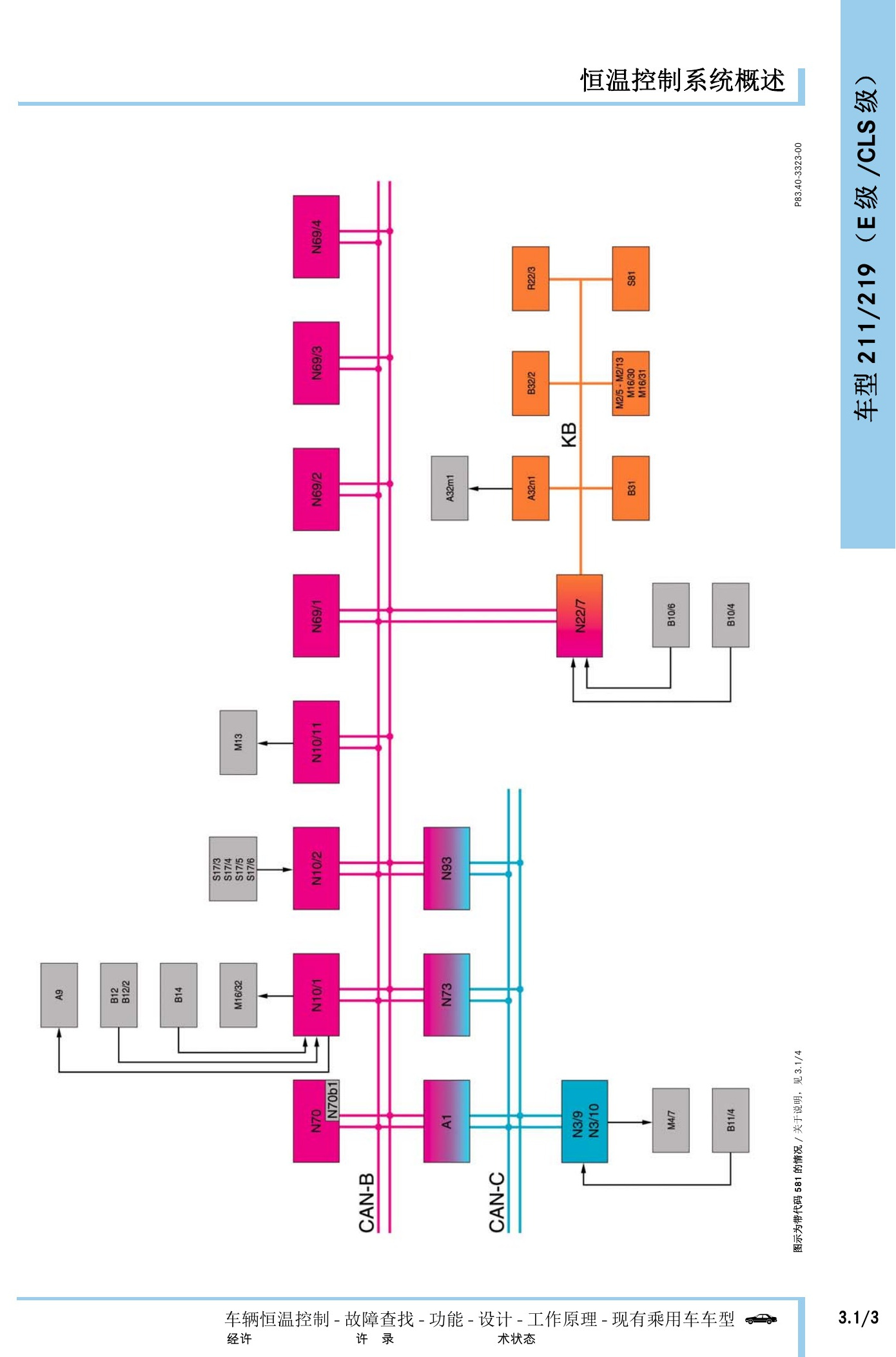

奔驰车辆恒温控制技术指南原第471页。

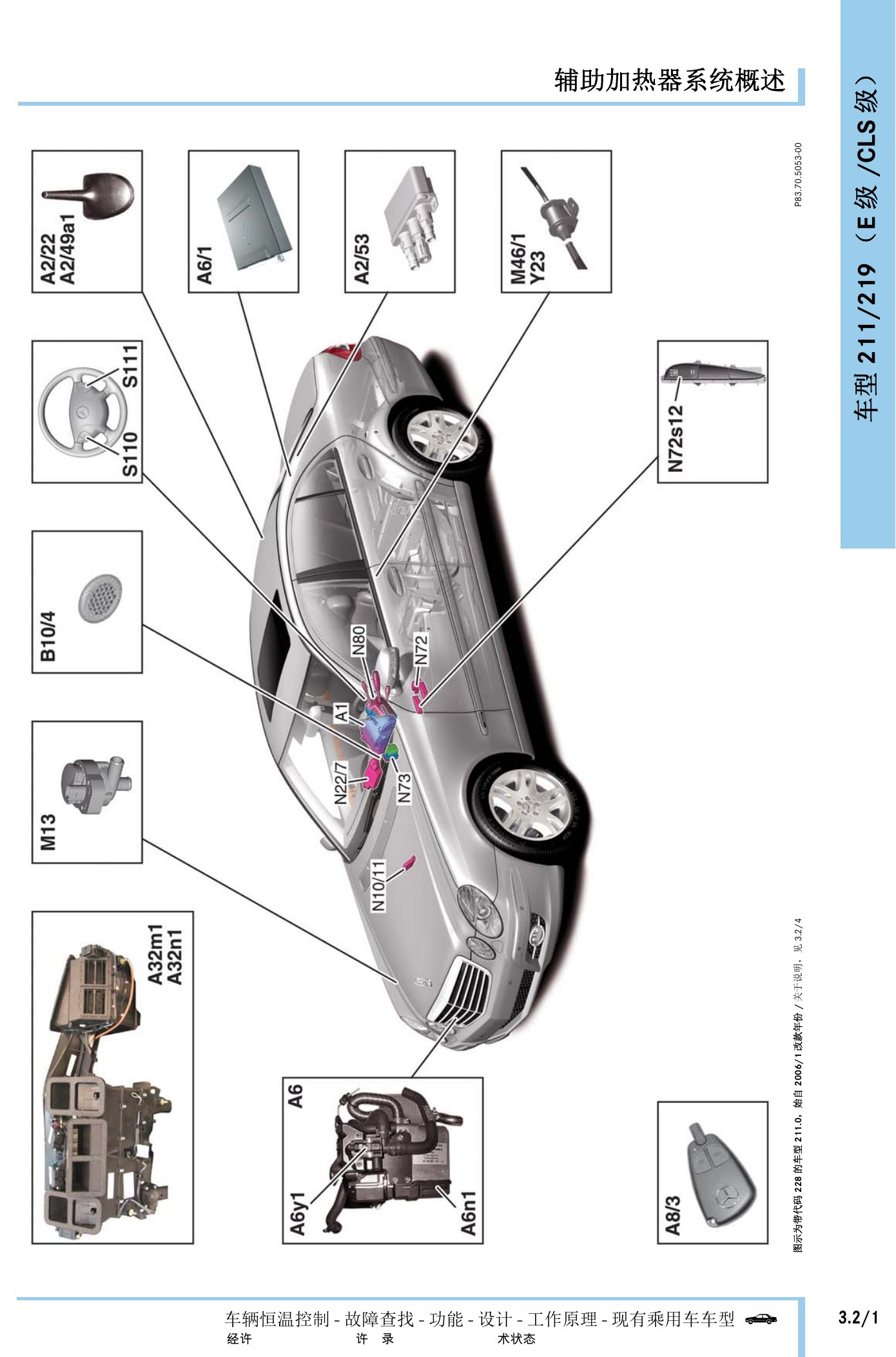

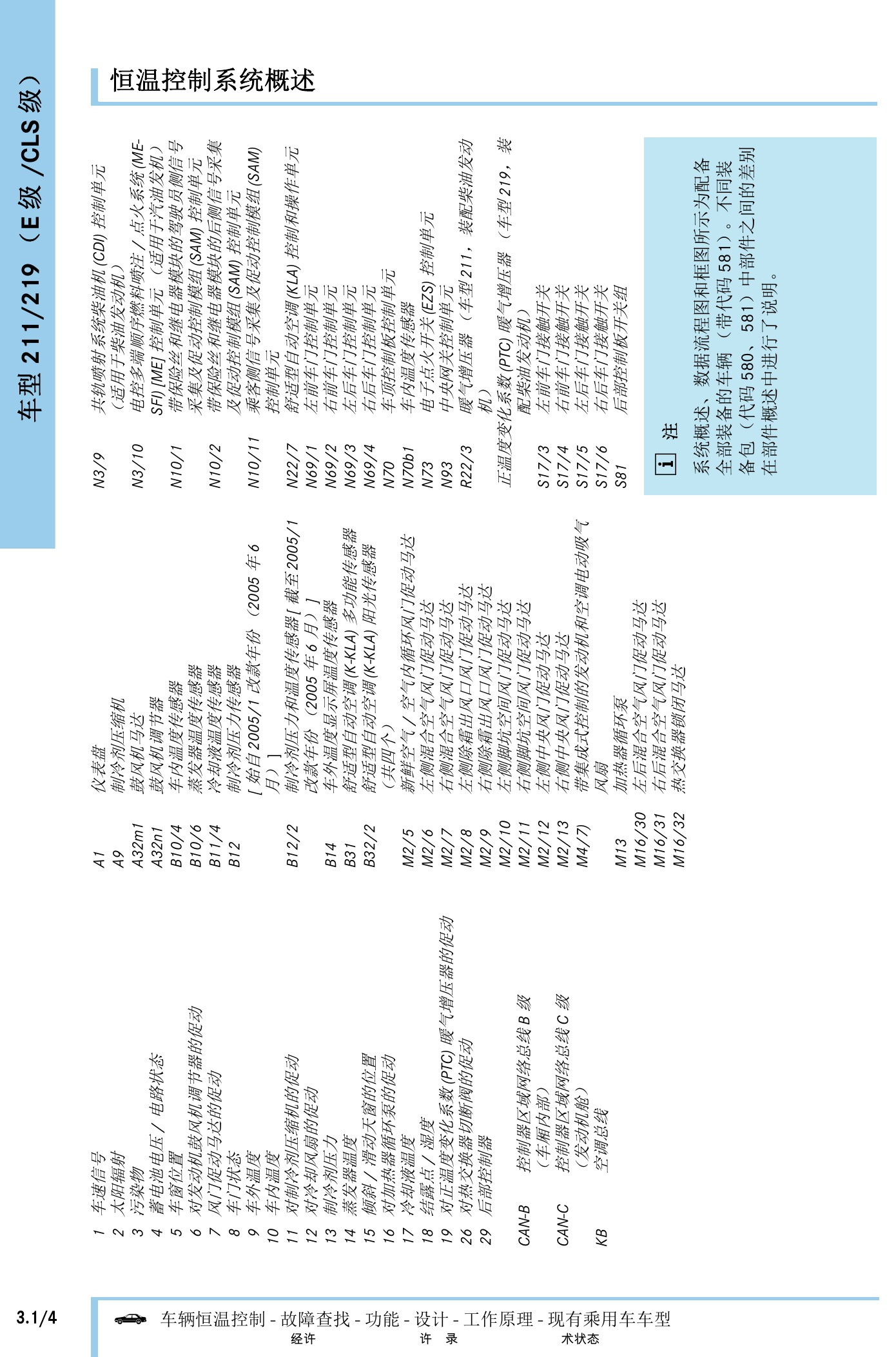

奔驰车辆恒温控制技术指南原第472页。
奔驰车辆恒温控制技术指南原第473页。

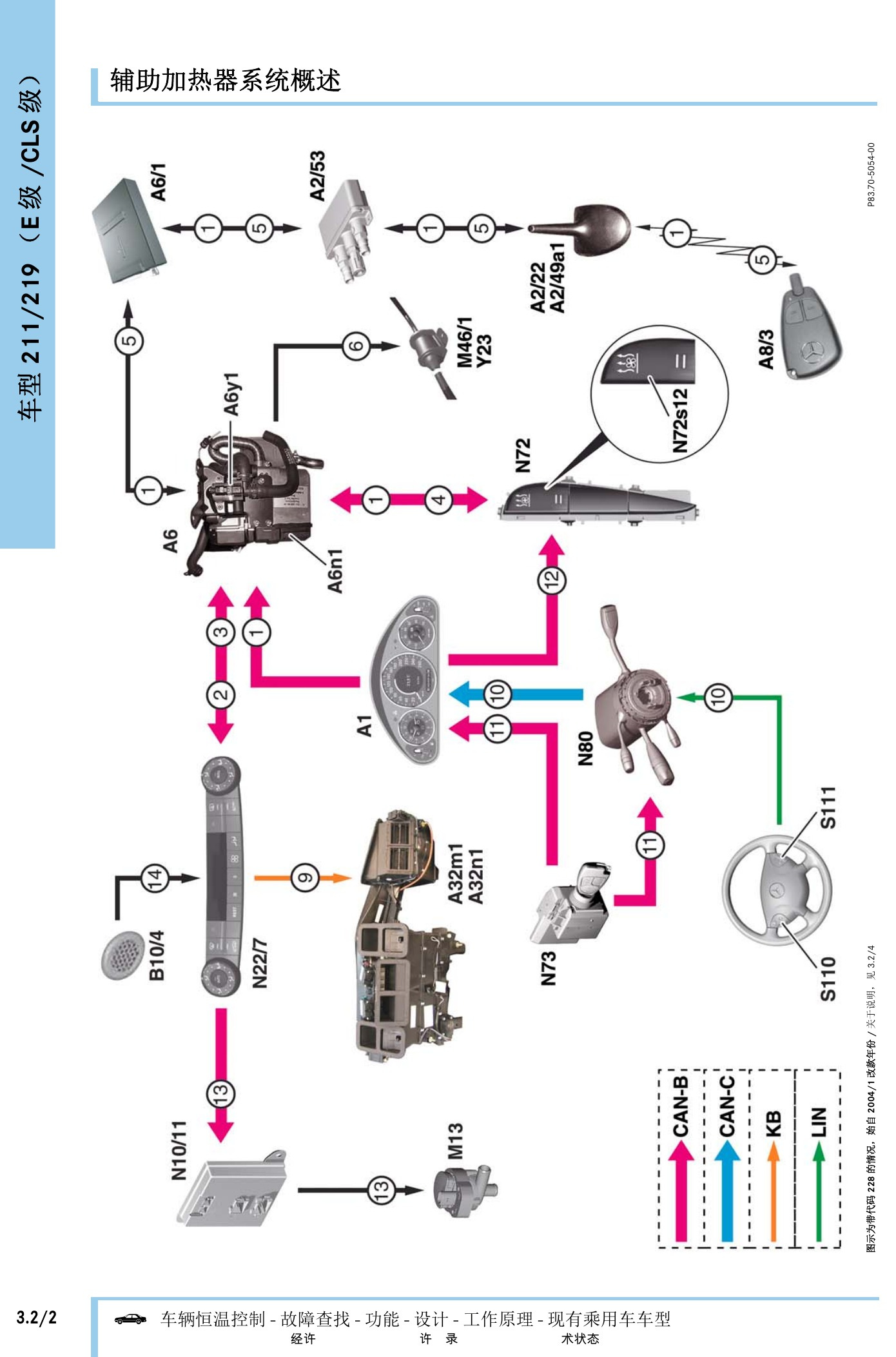

奔驰车辆恒温控制技术指南原第474页。

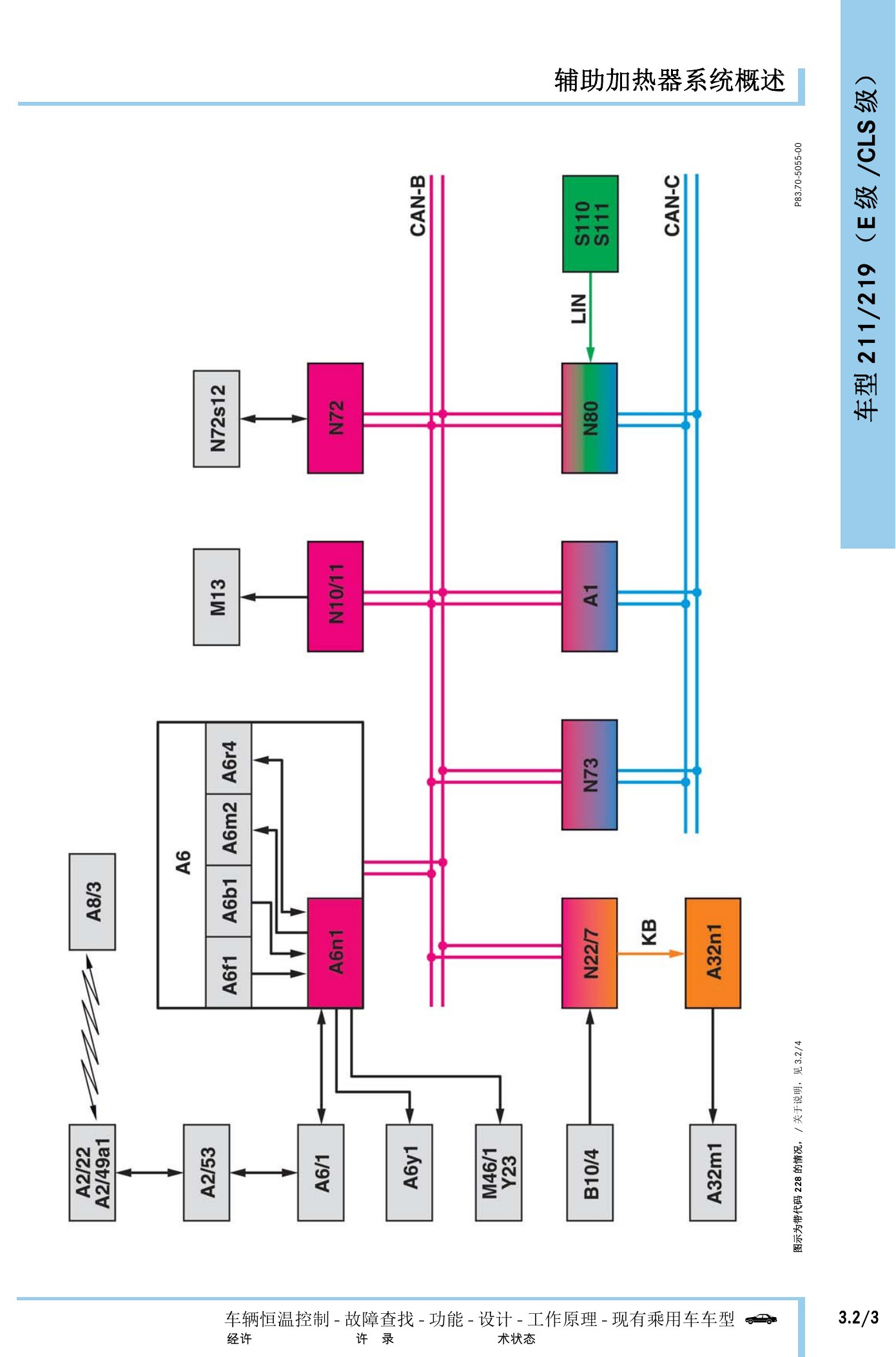

奔驰车辆恒温控制技术指南原第475页。

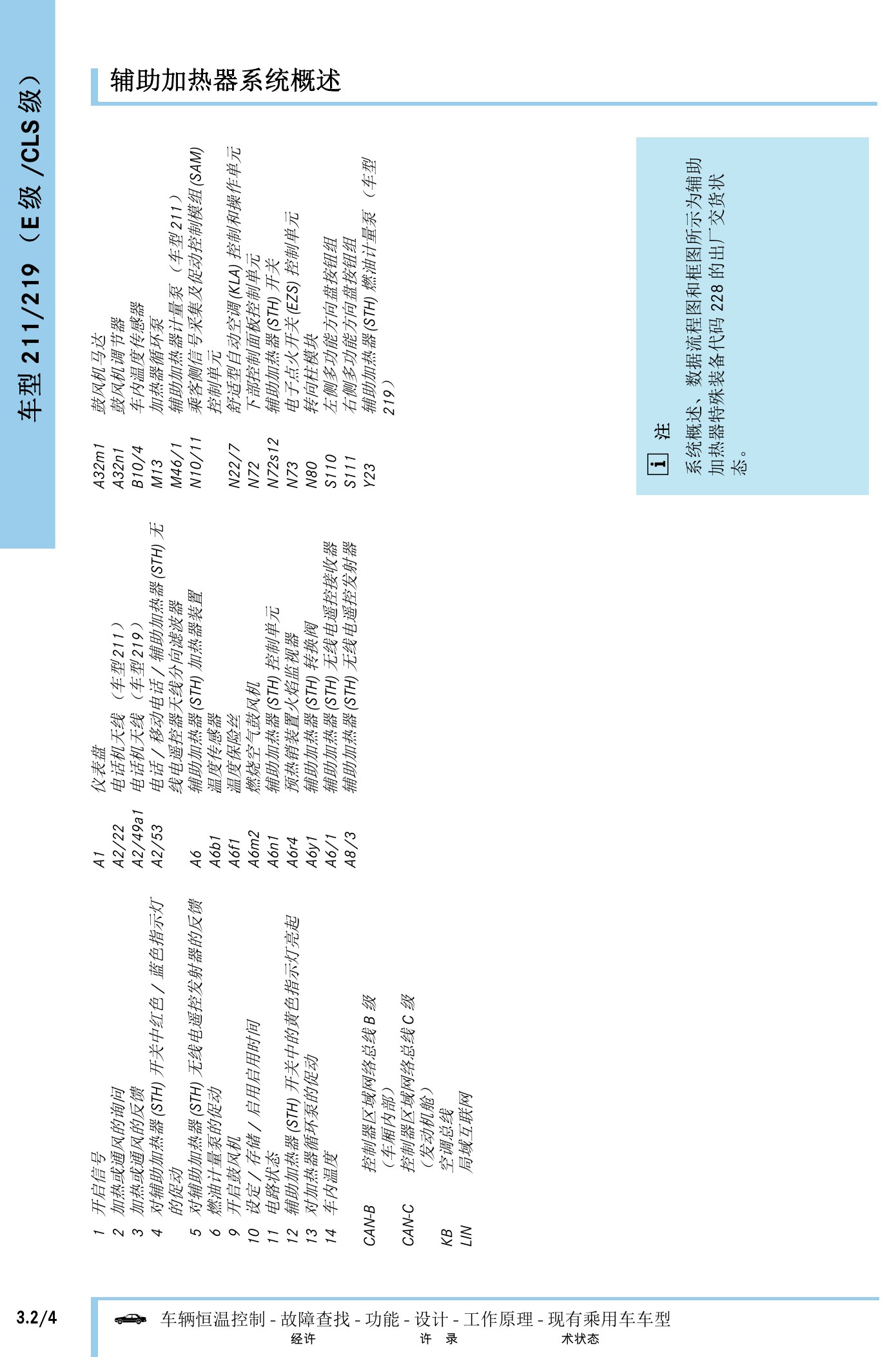

奔驰车辆恒温控制技术指南原第476页。

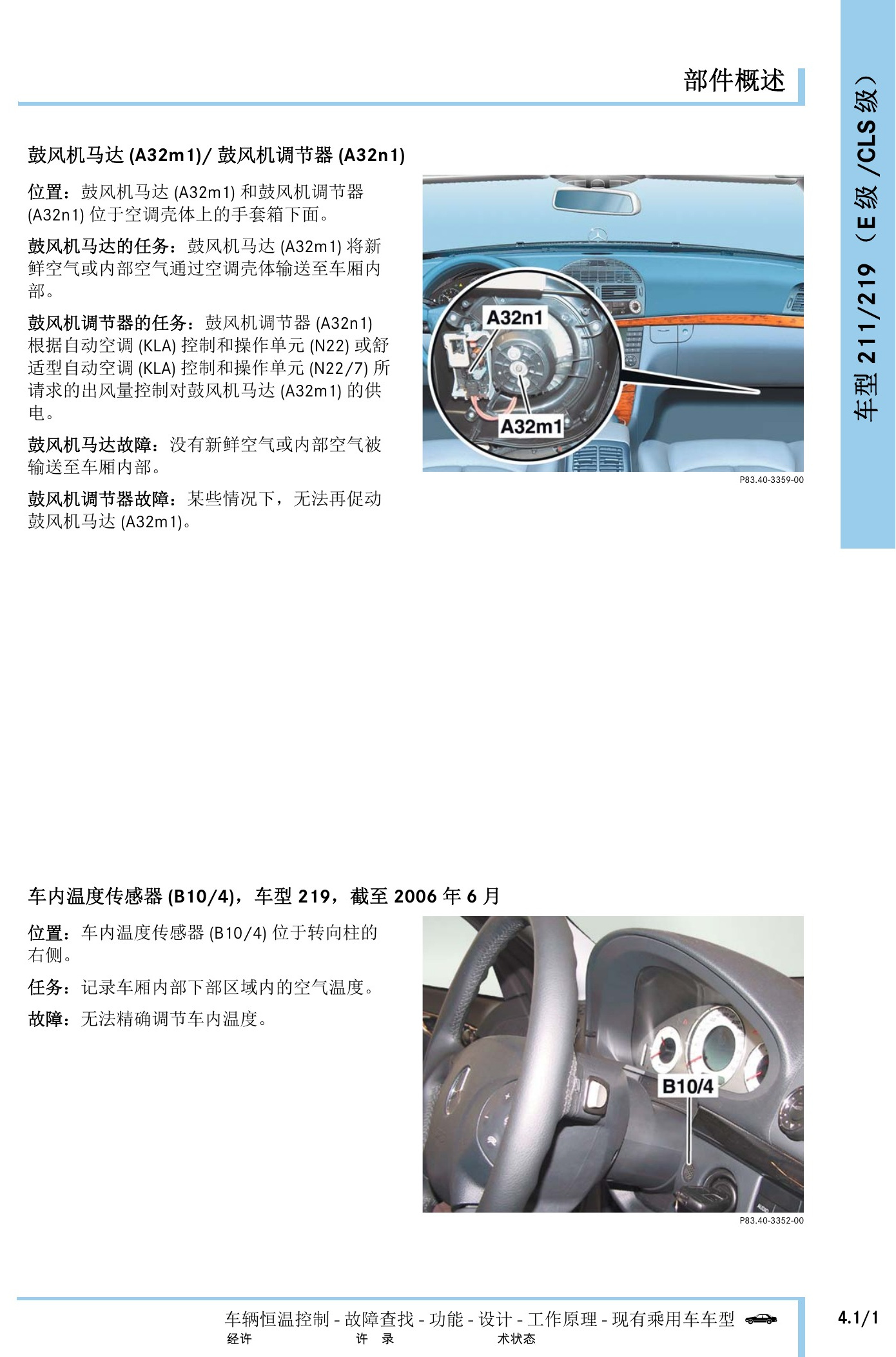

奔驰车辆恒温控制技术指南原第477页。

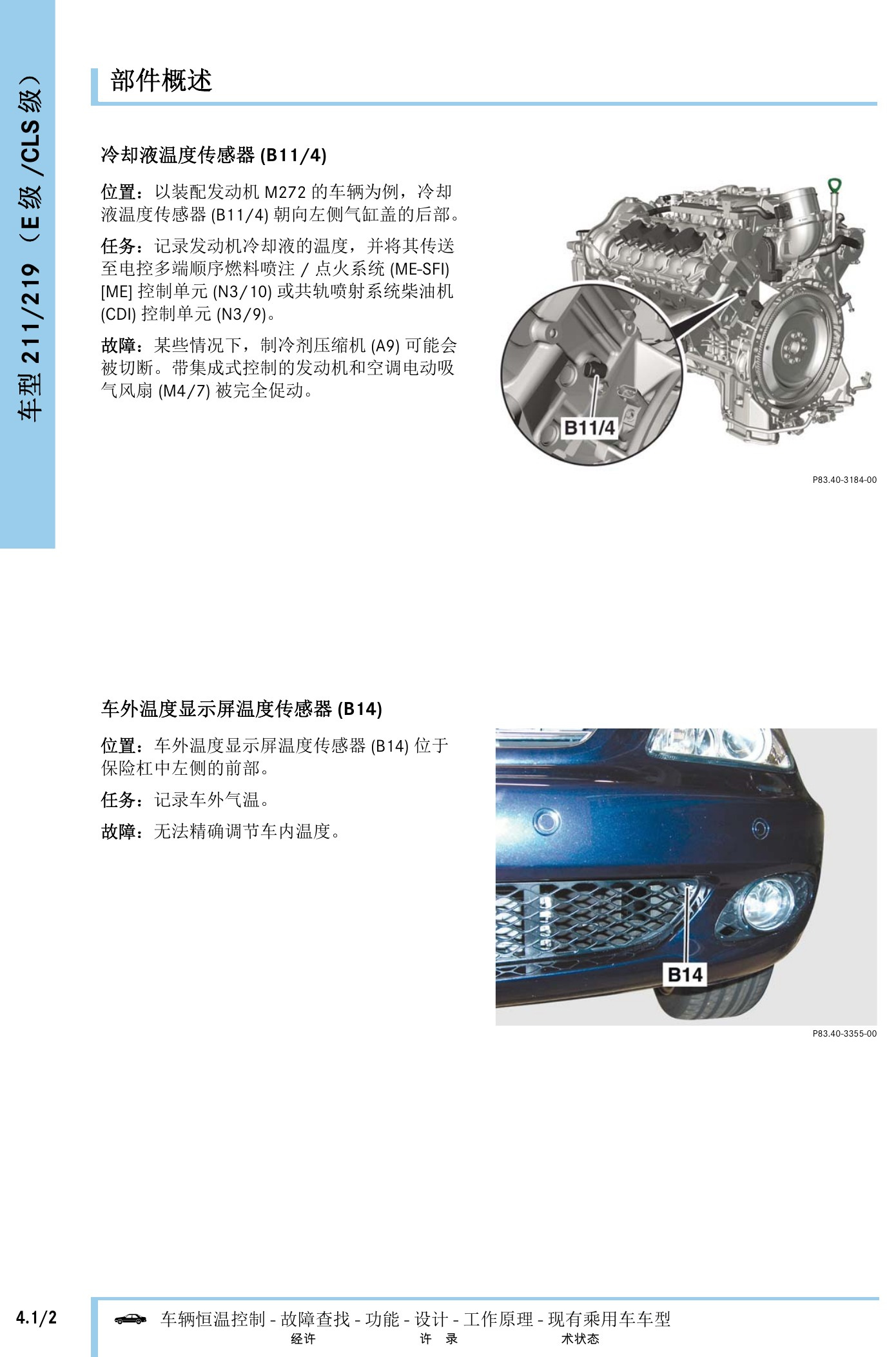

奔驰车辆恒温控制技术指南原第478页。

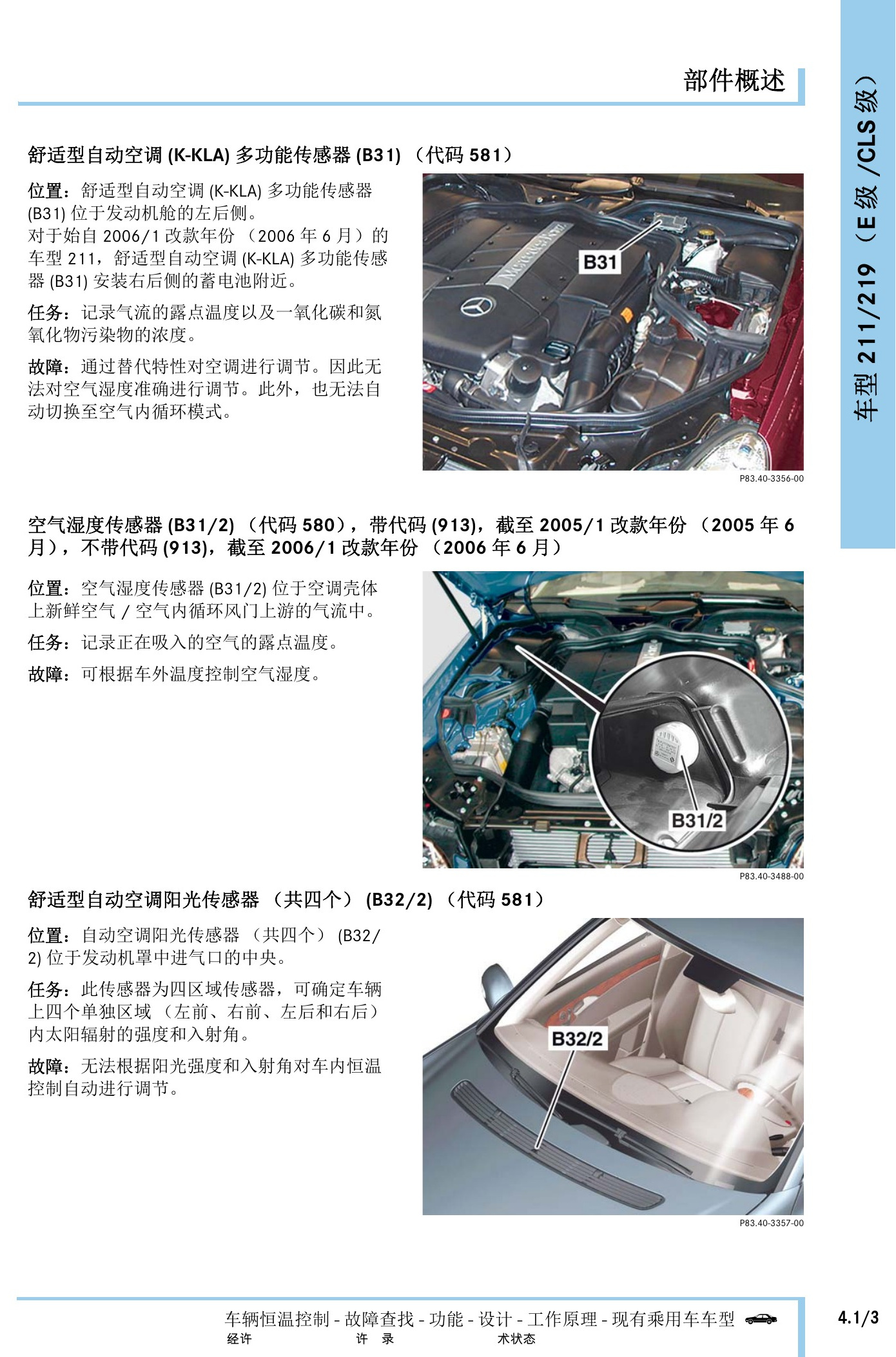

奔驰车辆恒温控制技术指南原第479页。

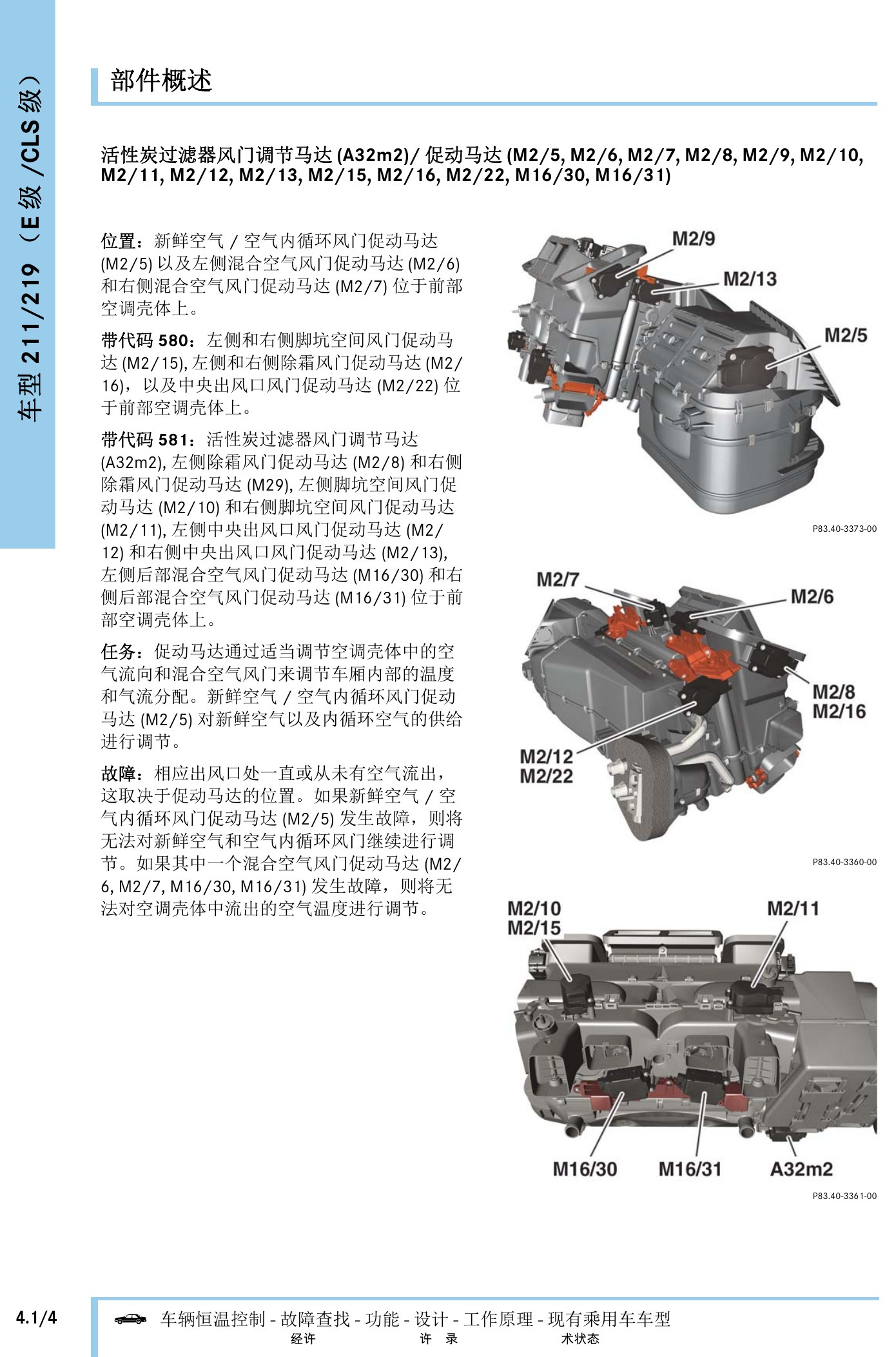

奔驰车辆恒温控制技术指南原第480页。

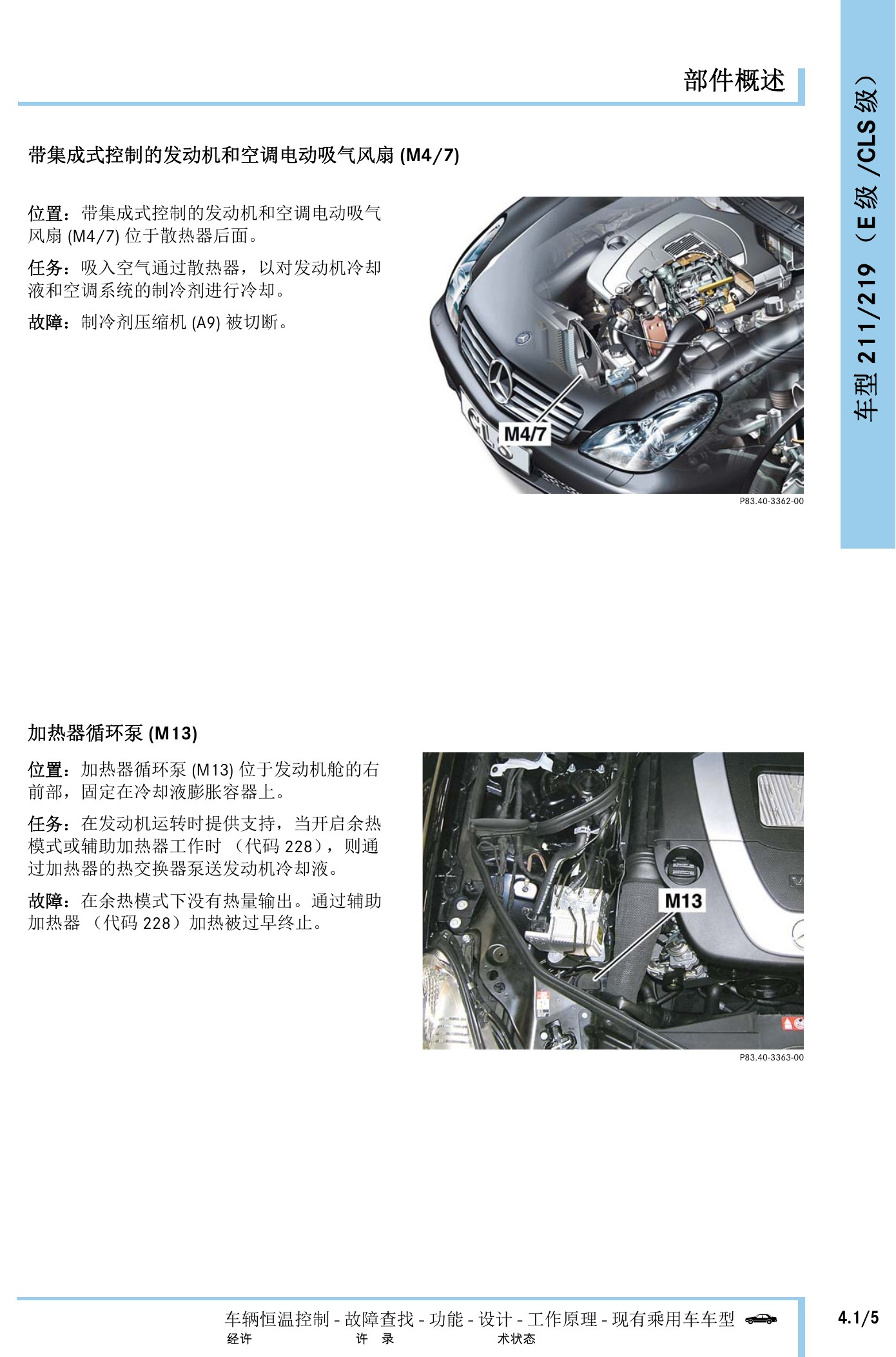

奔驰车辆恒温控制技术指南原第481页。
奔驰车辆恒温控制技术指南原第482页。

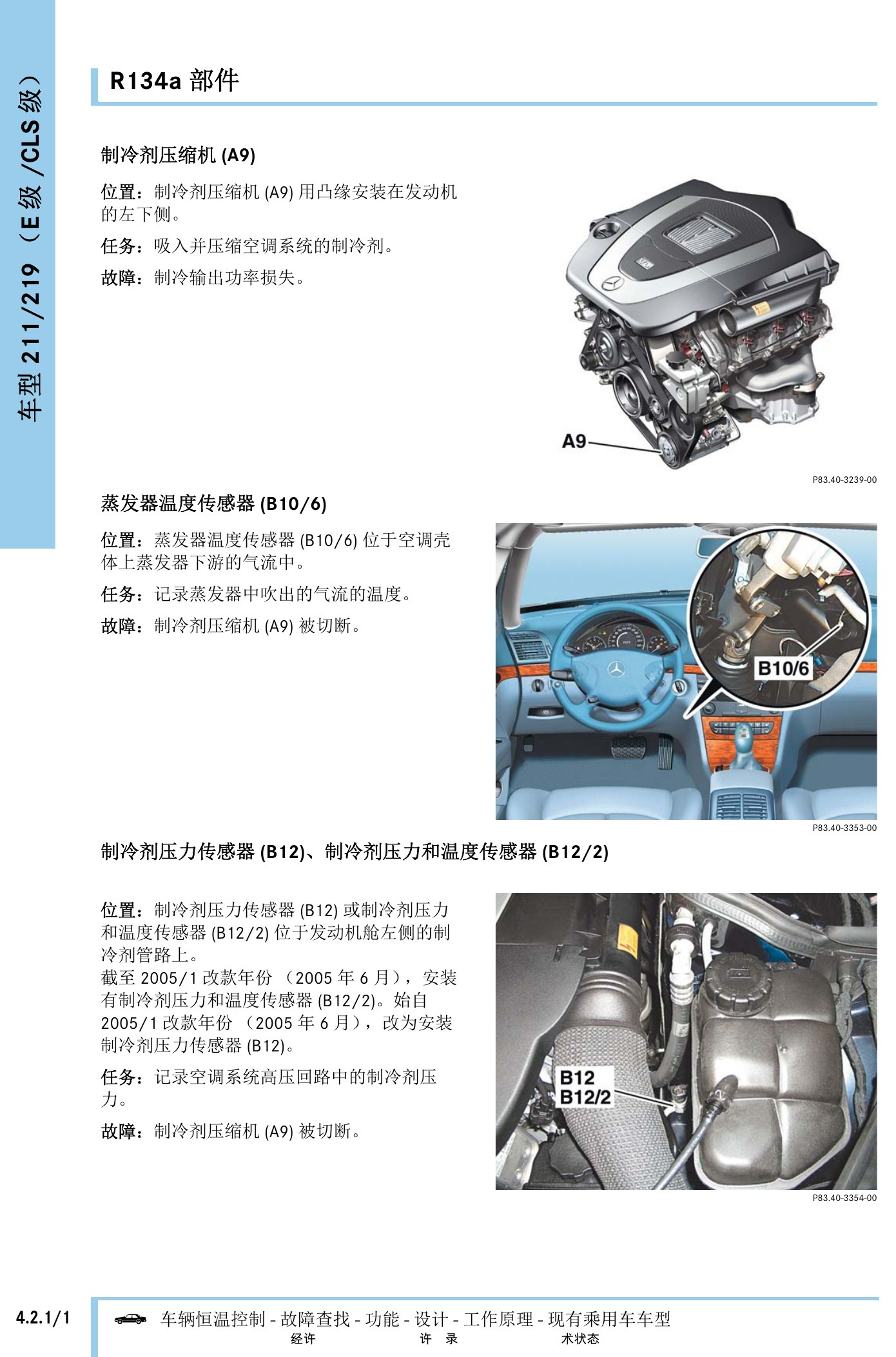

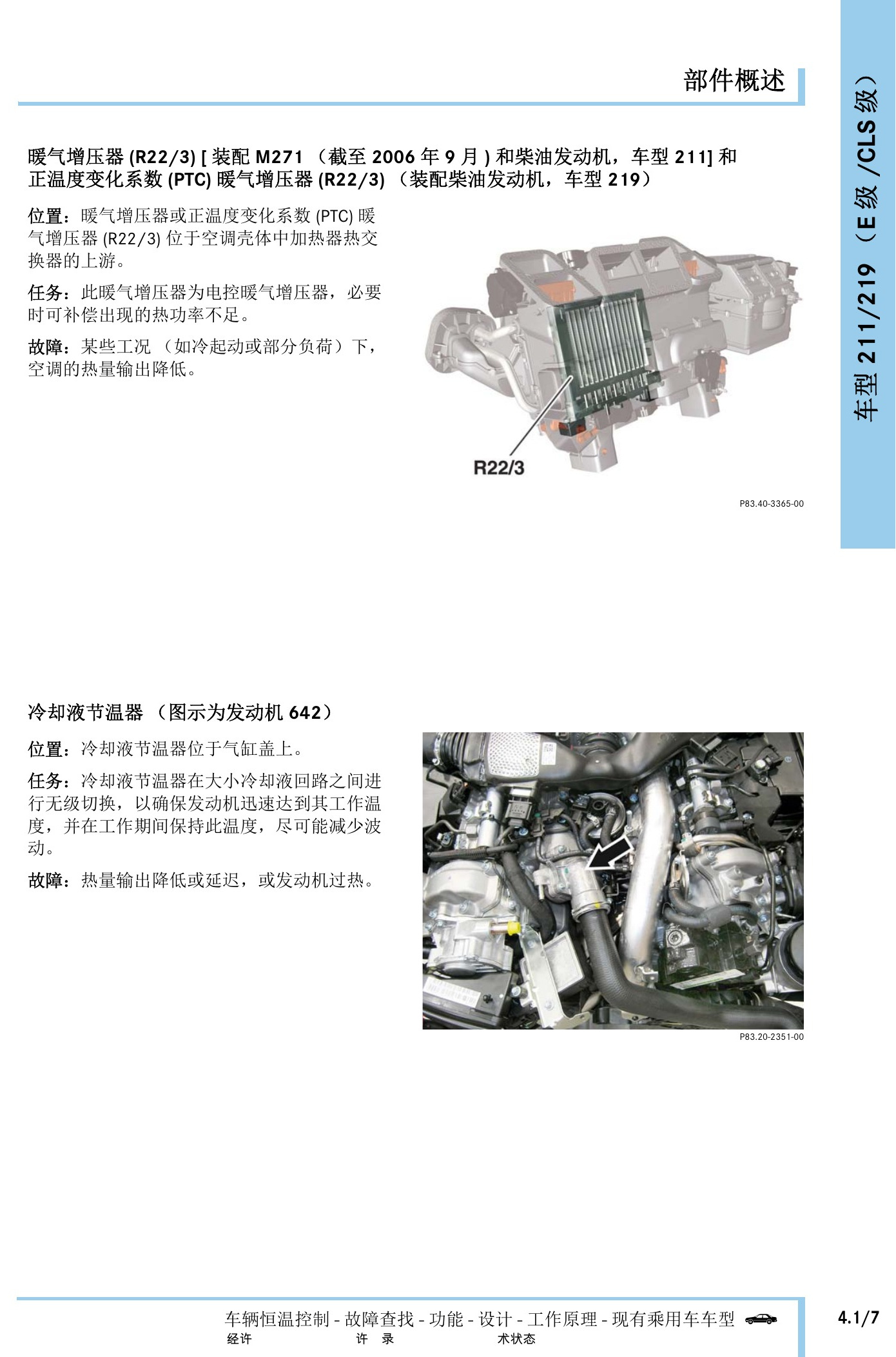

奔驰车辆恒温控制技术指南原第483页。
奔驰车辆恒温控制技术指南原第484页。

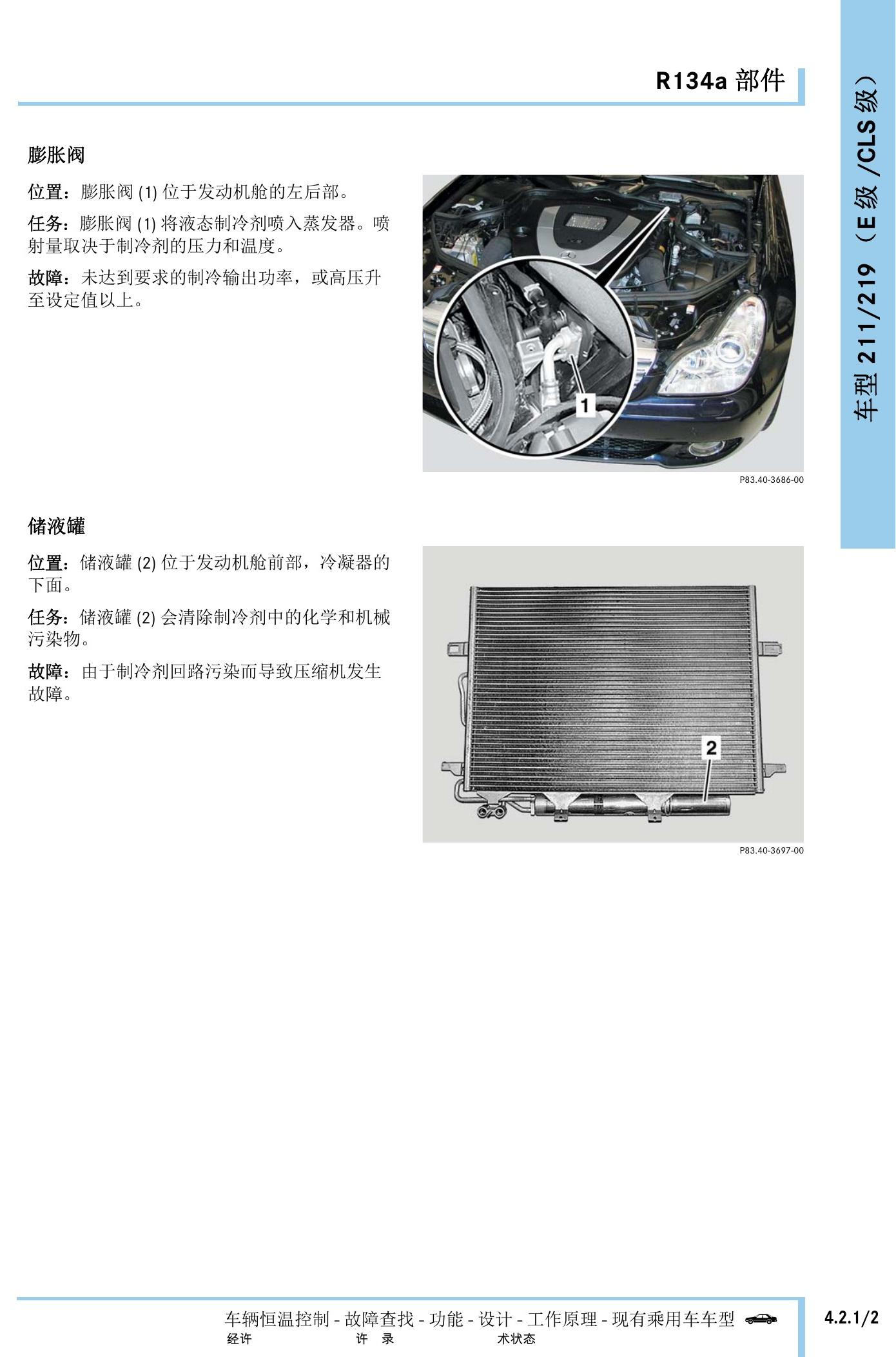

奔驰车辆恒温控制技术指南原第485页。

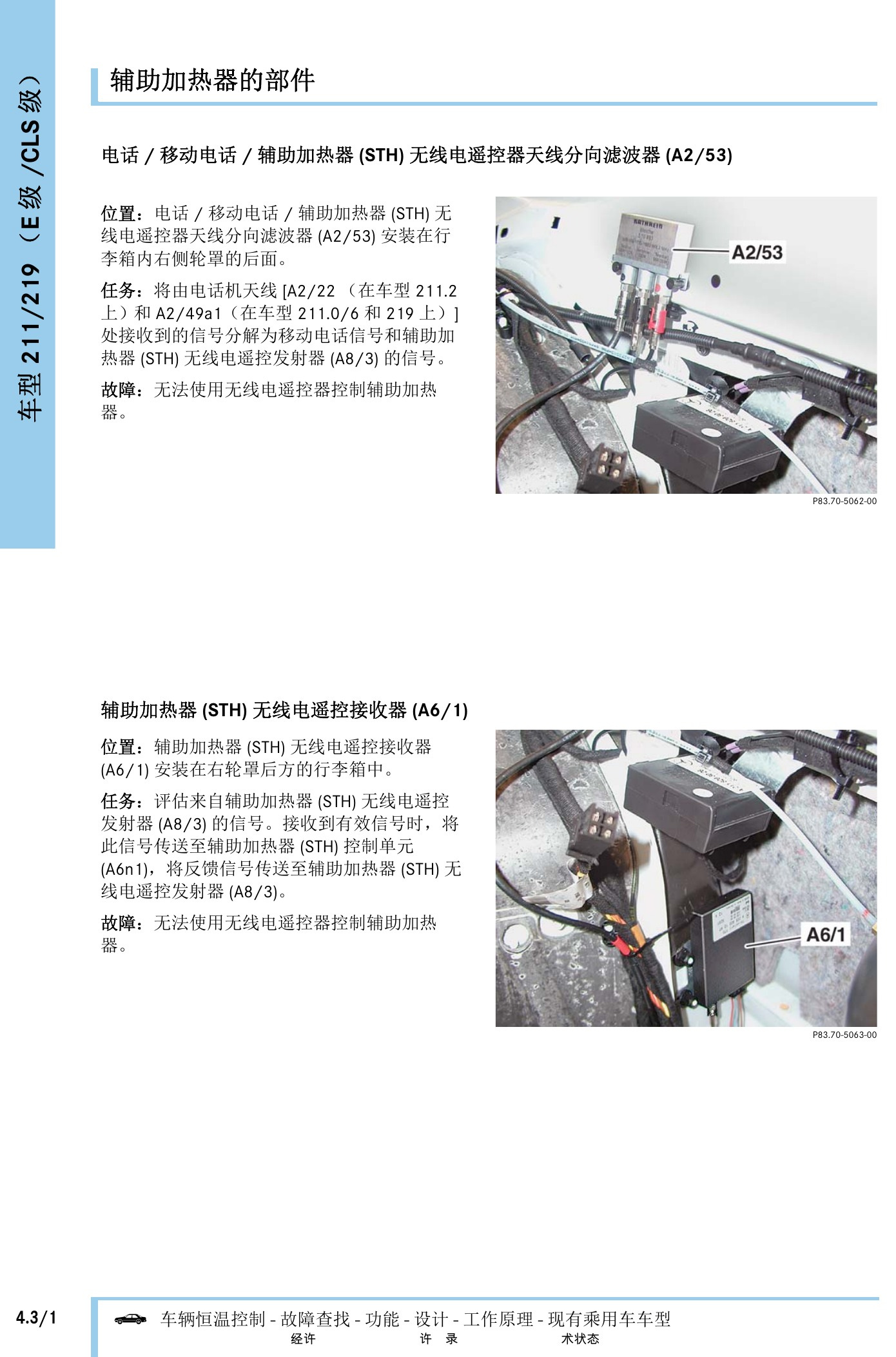

奔驰车辆恒温控制技术指南原第486页。

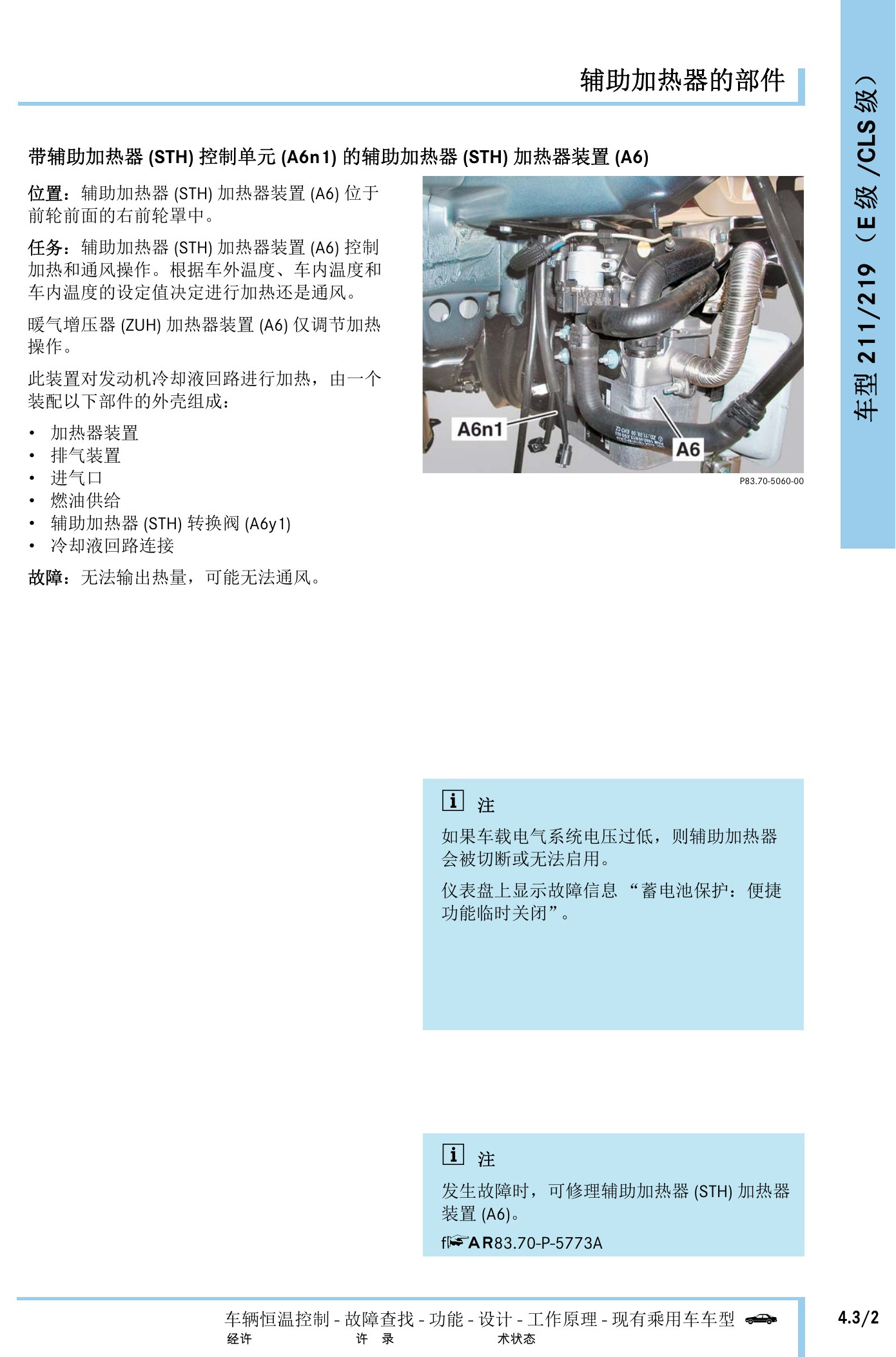

奔驰车辆恒温控制技术指南原第487页。

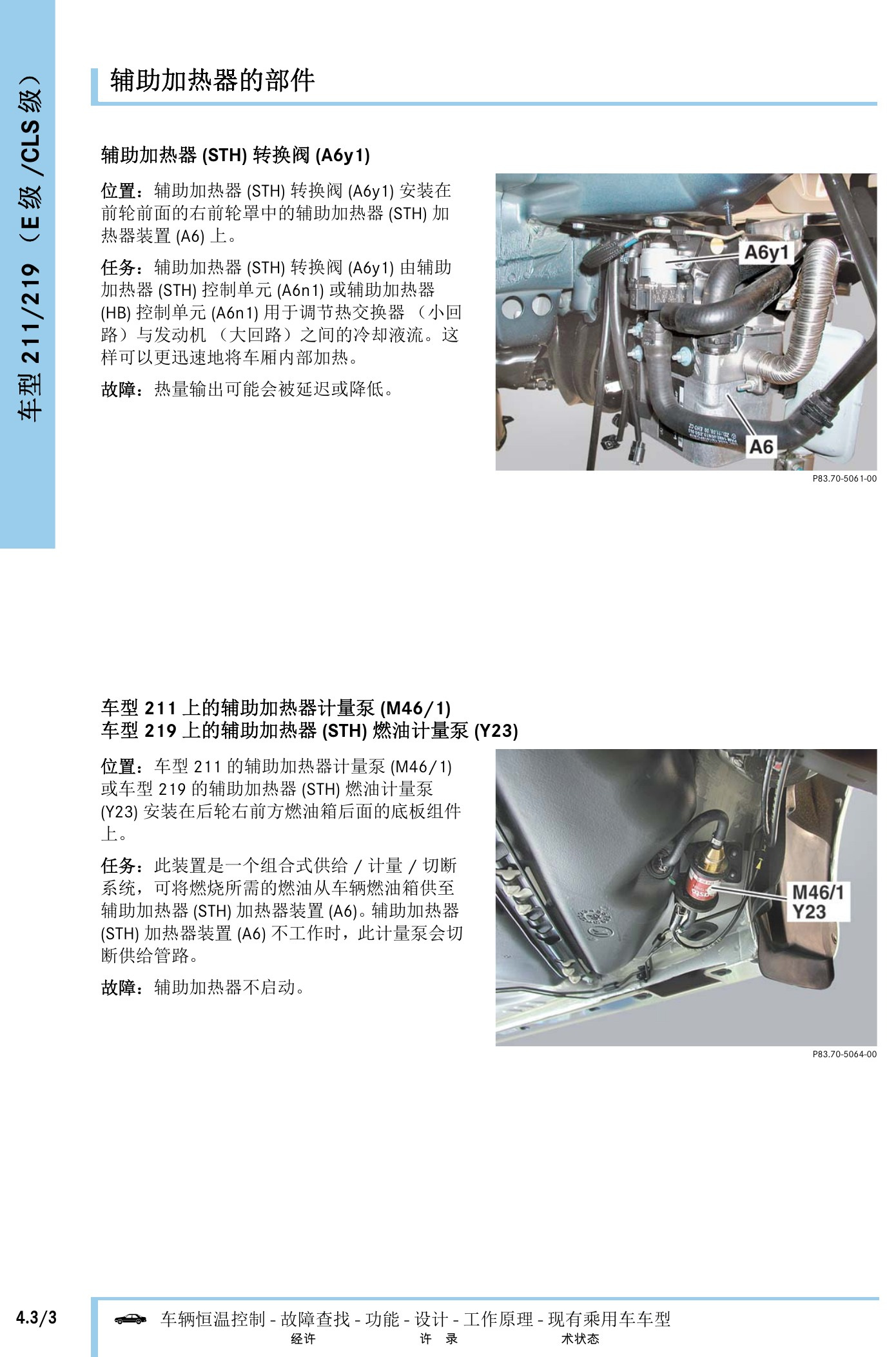

奔驰车辆恒温控制技术指南原第488页。
奔驰车辆恒温控制技术指南原第489页。
奔驰车辆恒温控制技术指南原第490页。

二、W212 E级投诉、功能与修理信息

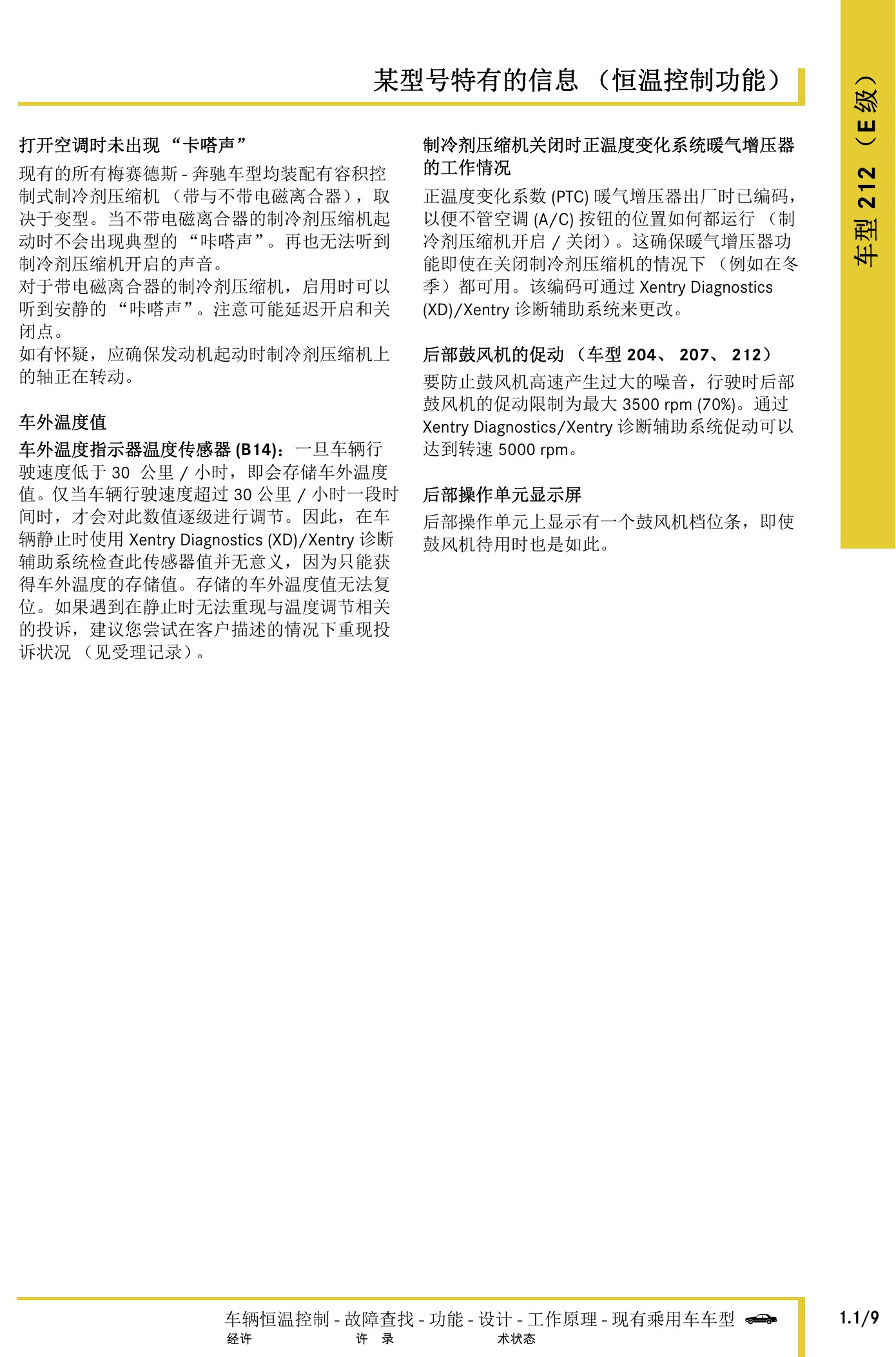

保留W212空调及辅助加热器的投诉背景、控制逻辑和修理提示。

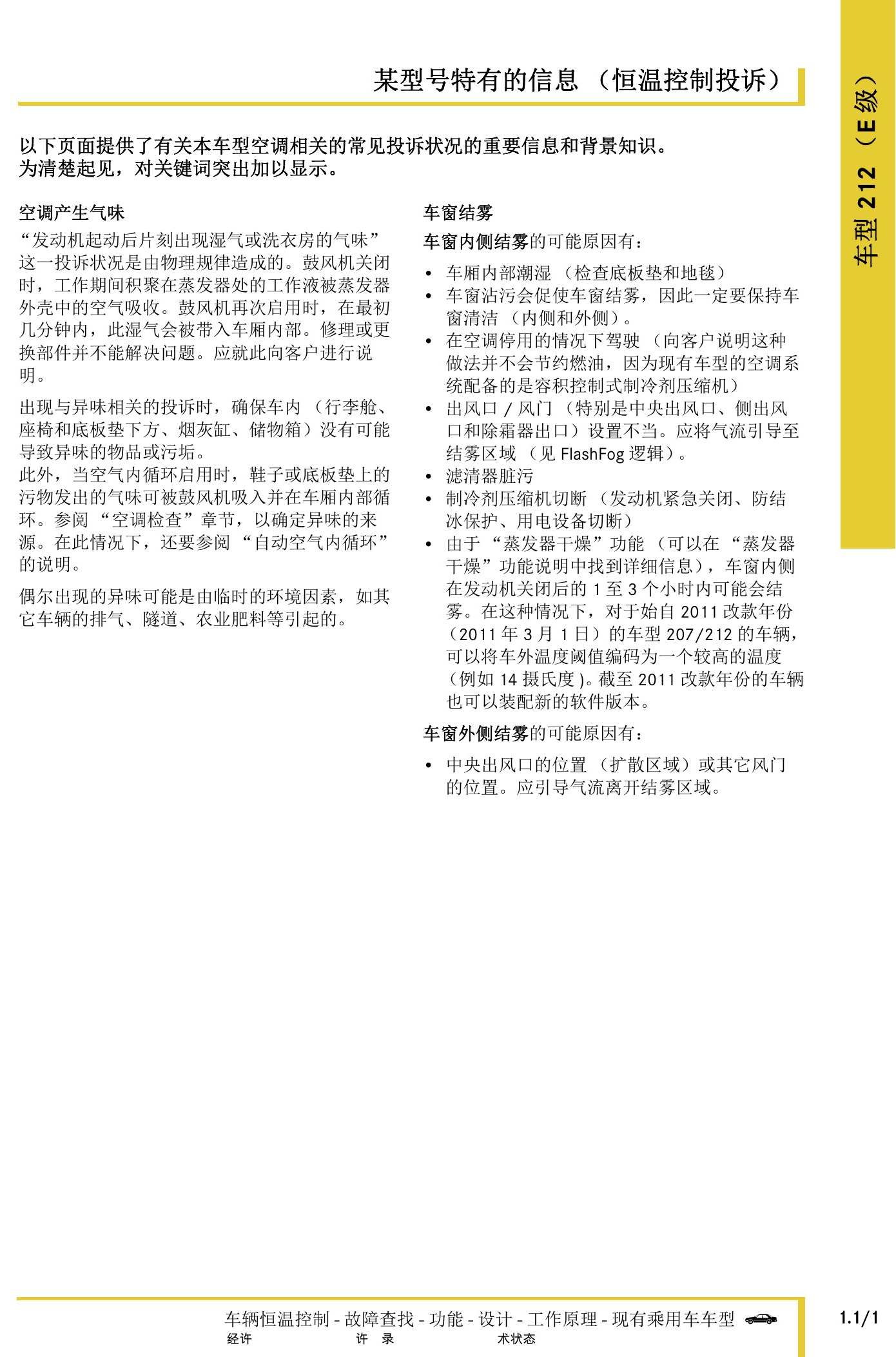

奔驰车辆恒温控制技术指南原第491页。

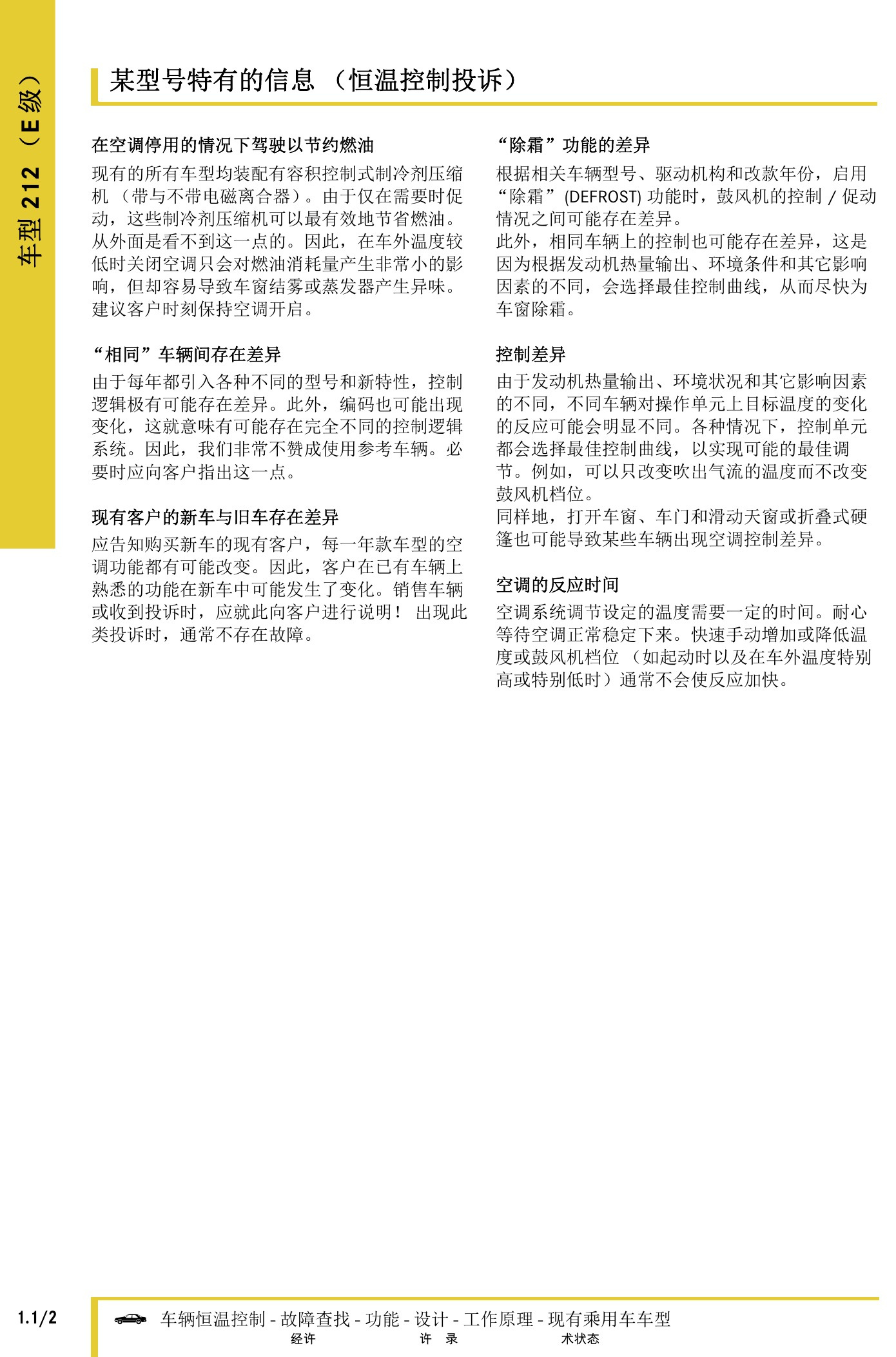

奔驰车辆恒温控制技术指南原第492页。

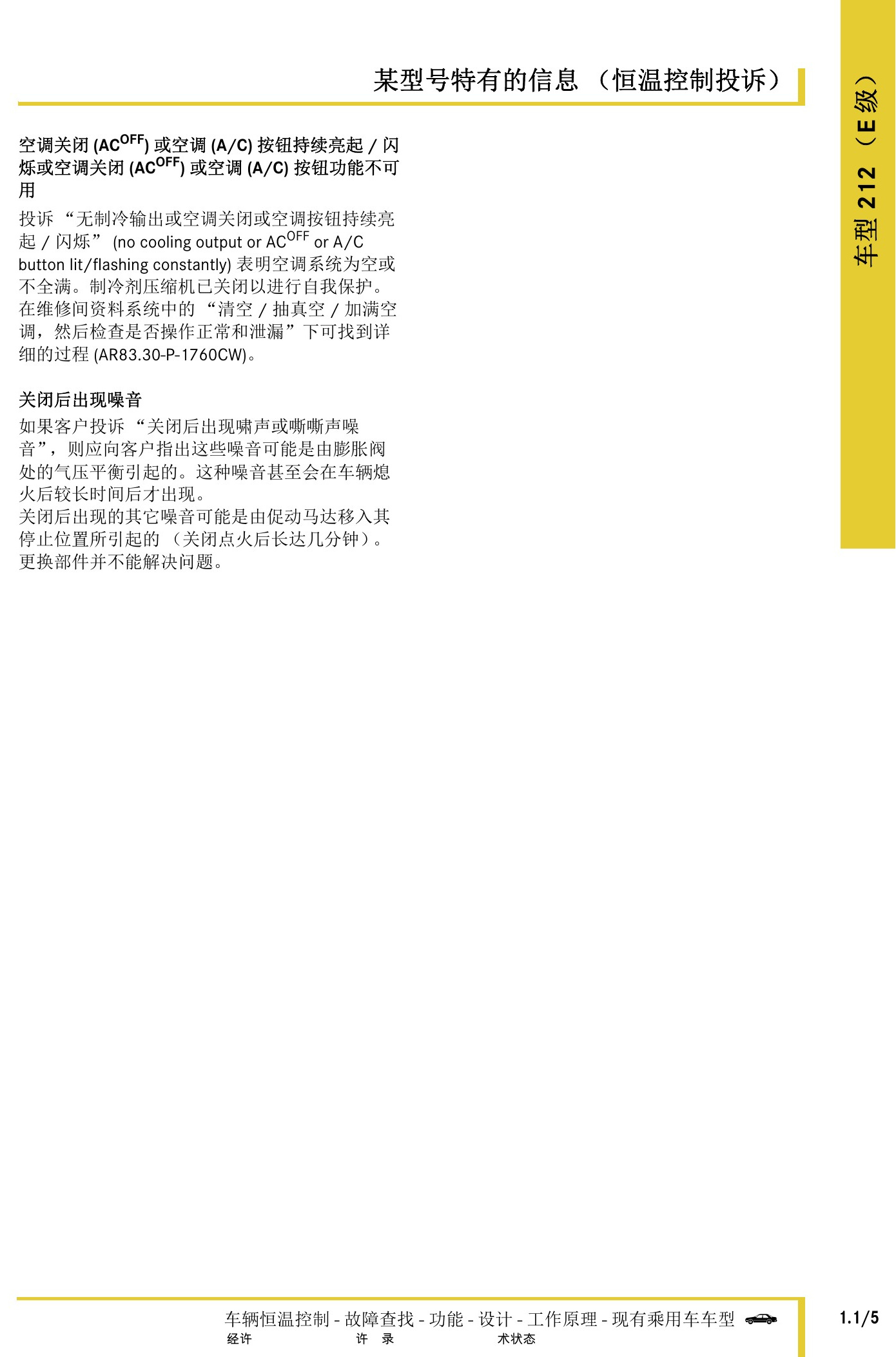

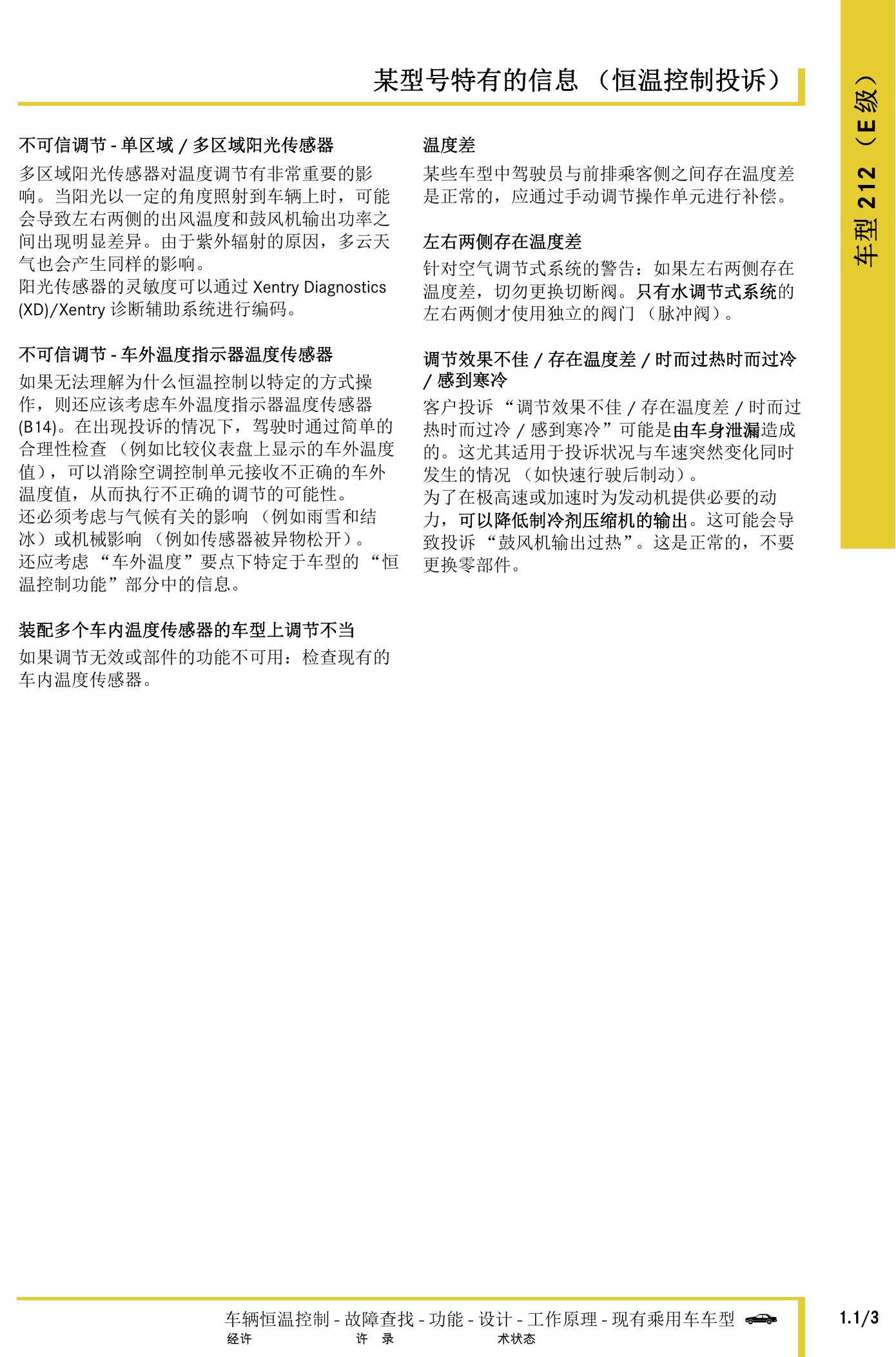

奔驰车辆恒温控制技术指南原第493页。

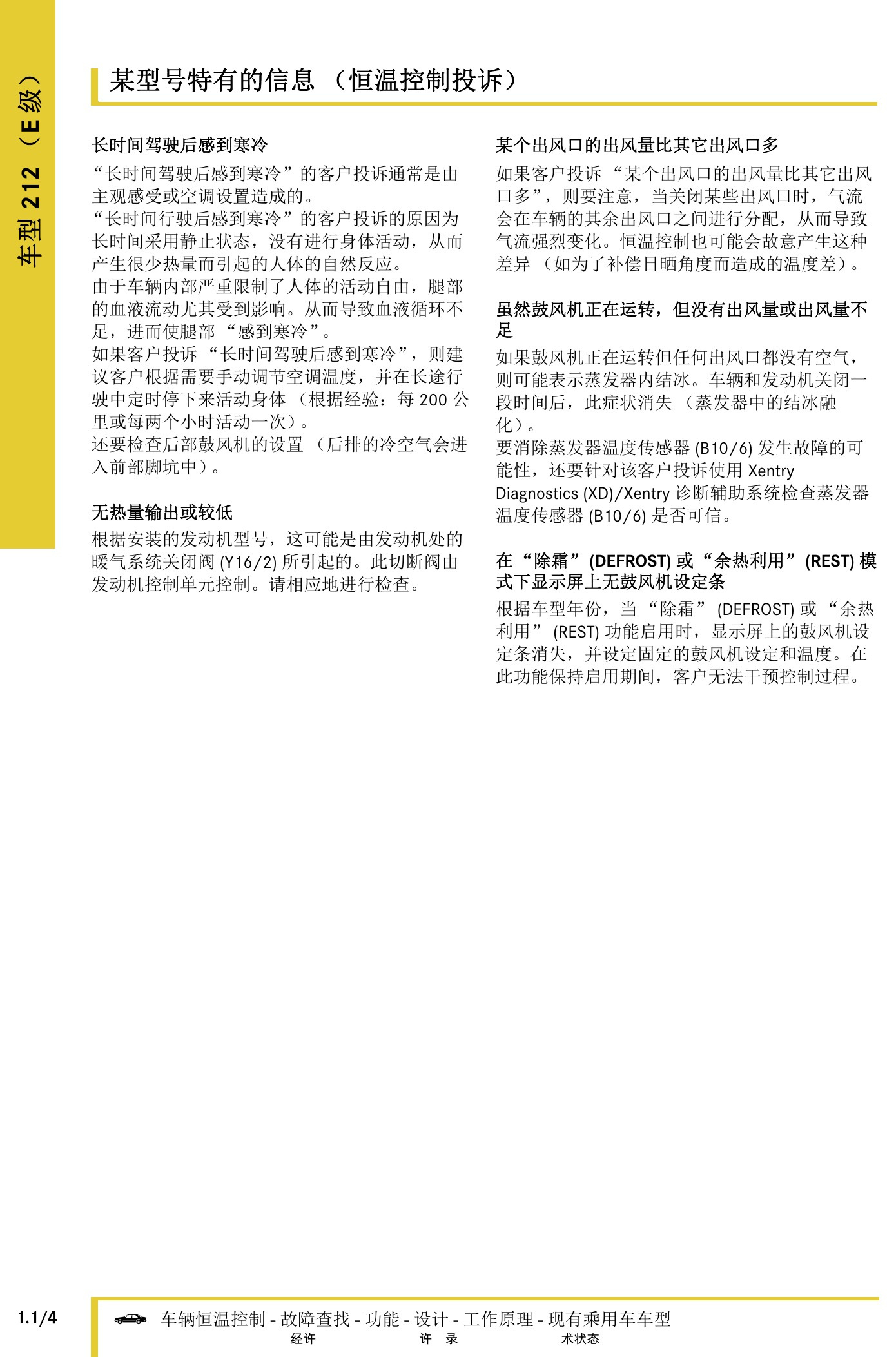

奔驰车辆恒温控制技术指南原第494页。
奔驰车辆恒温控制技术指南原第495页。

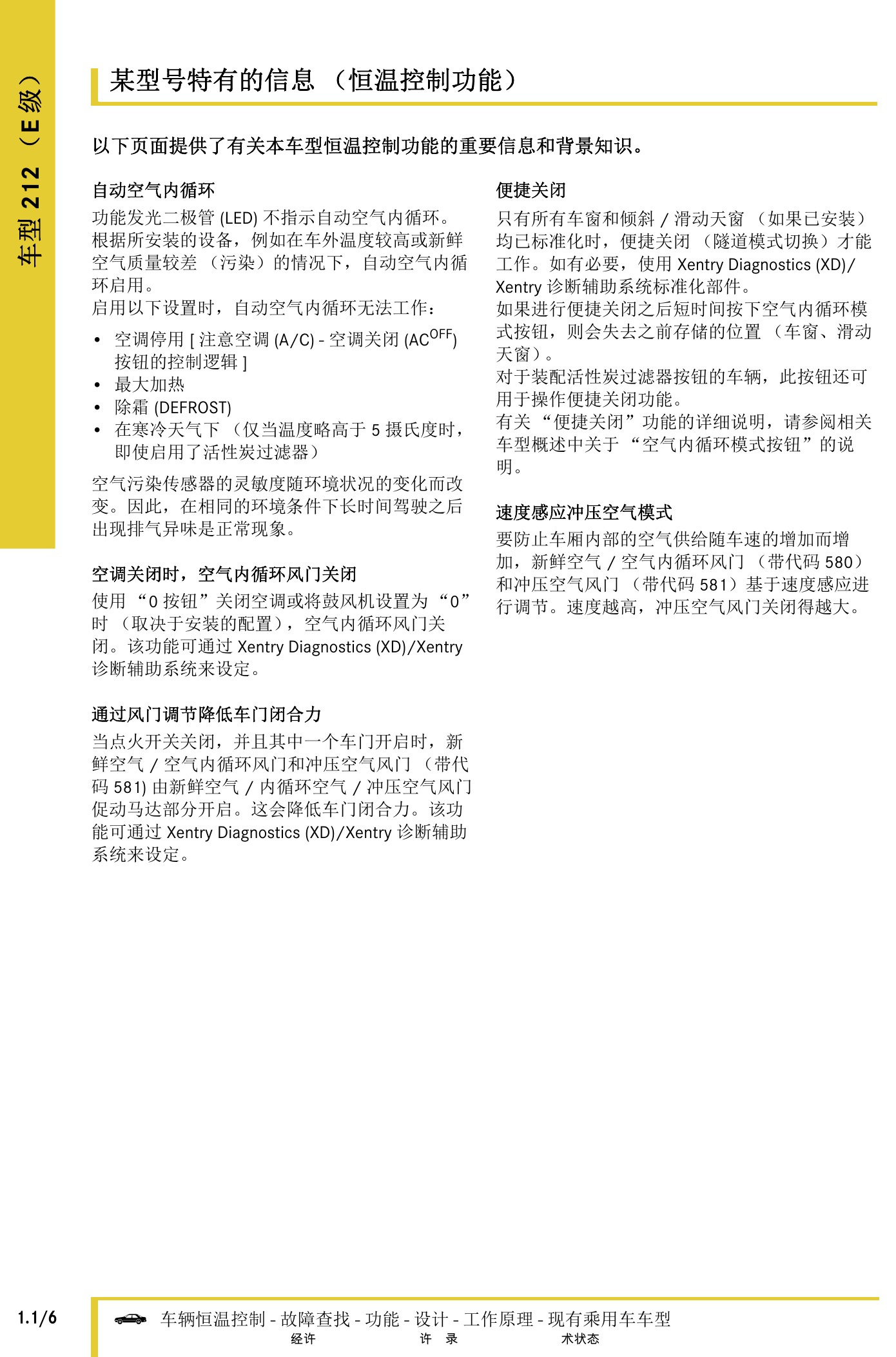

奔驰车辆恒温控制技术指南原第496页。

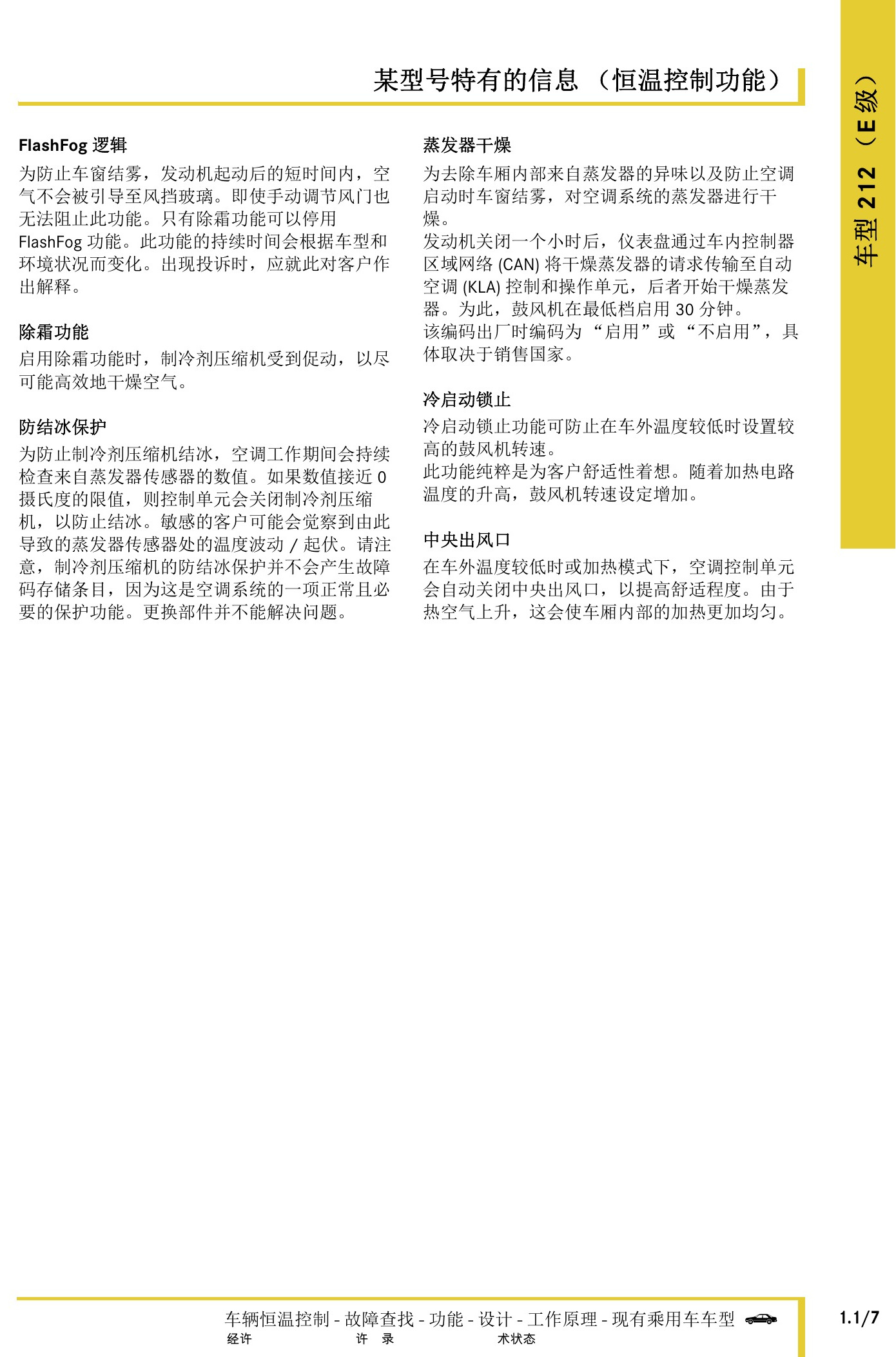

奔驰车辆恒温控制技术指南原第497页。

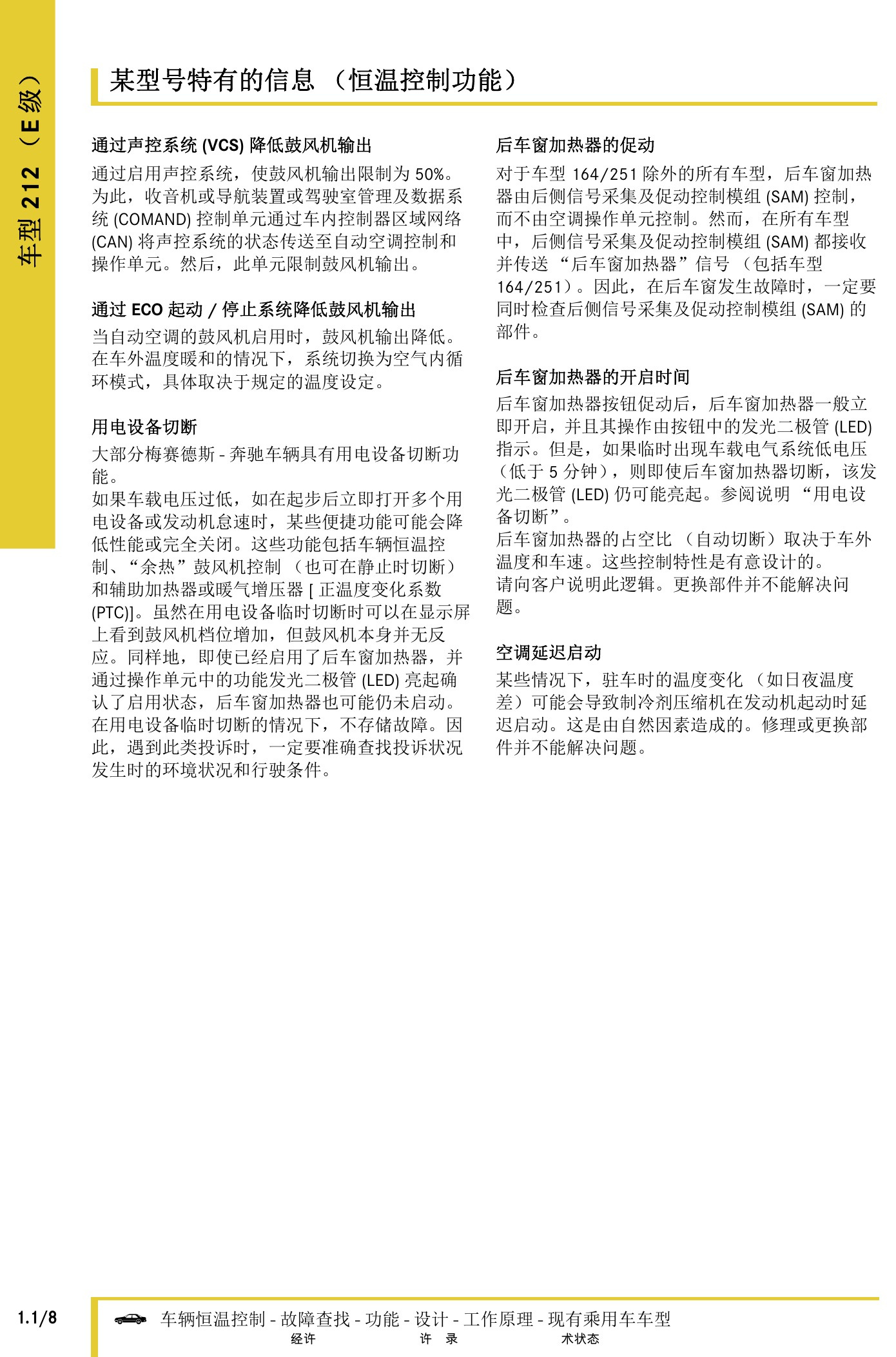

奔驰车辆恒温控制技术指南原第498页。
奔驰车辆恒温控制技术指南原第499页。

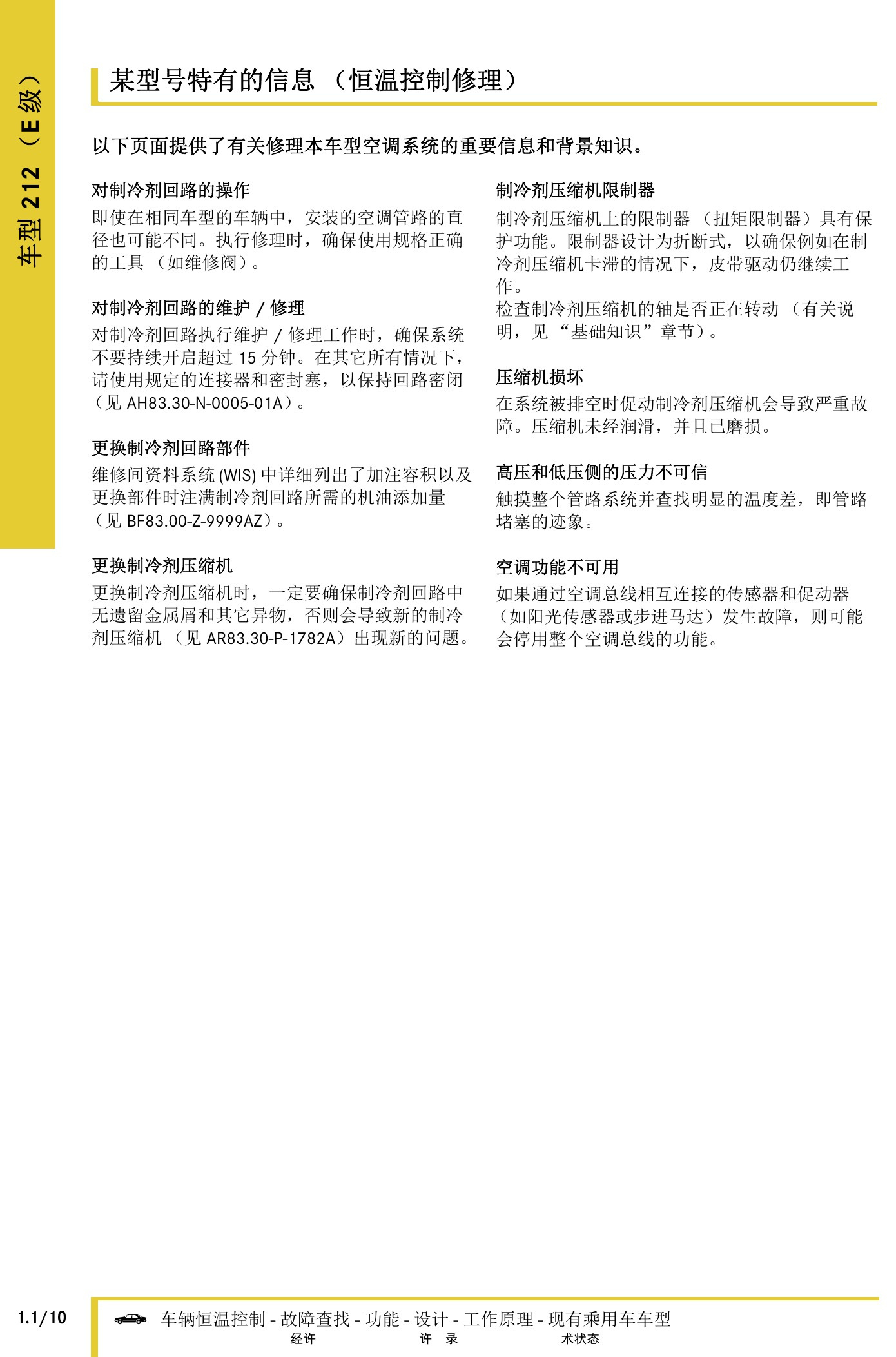

奔驰车辆恒温控制技术指南原第500页。

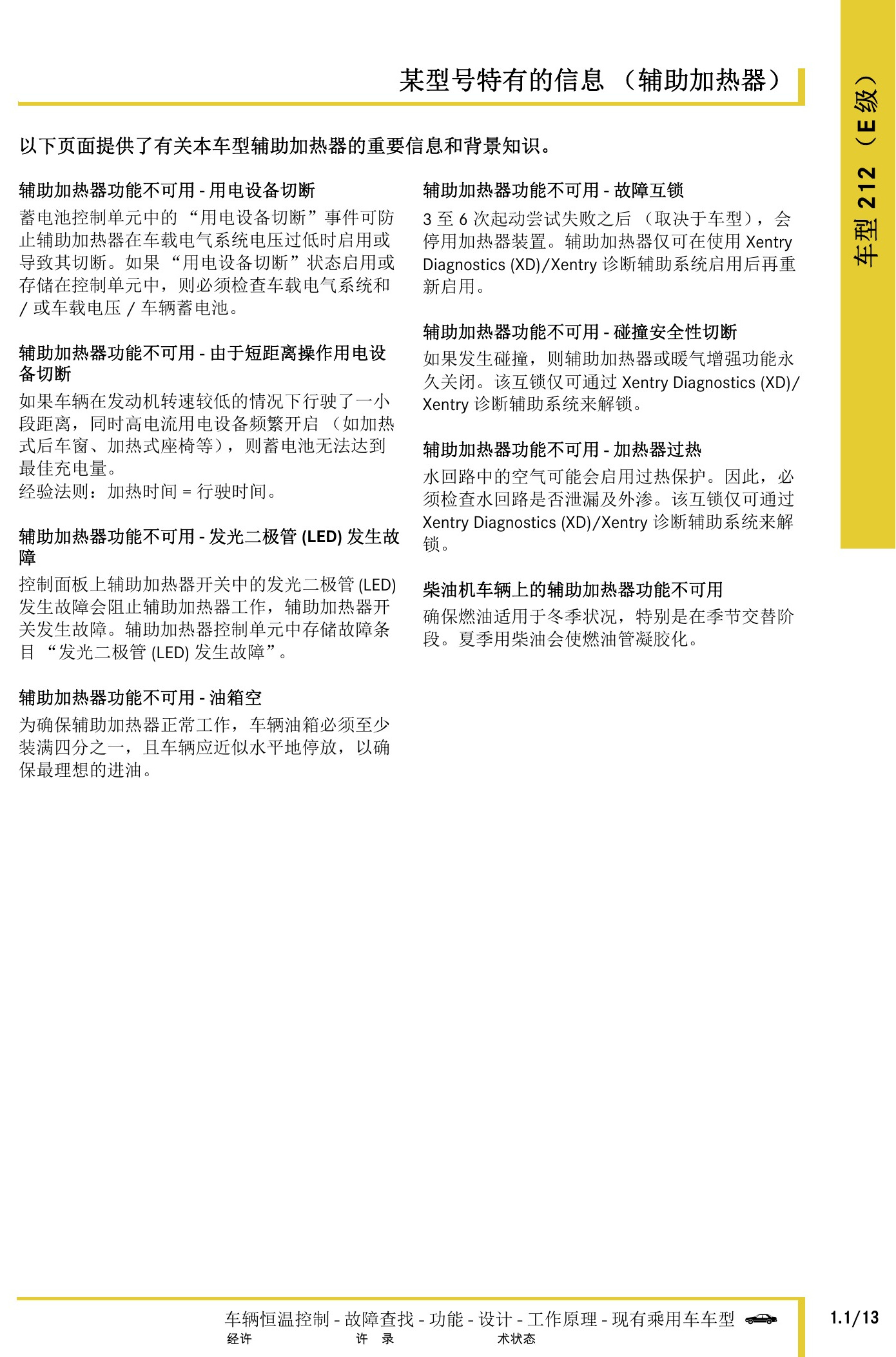

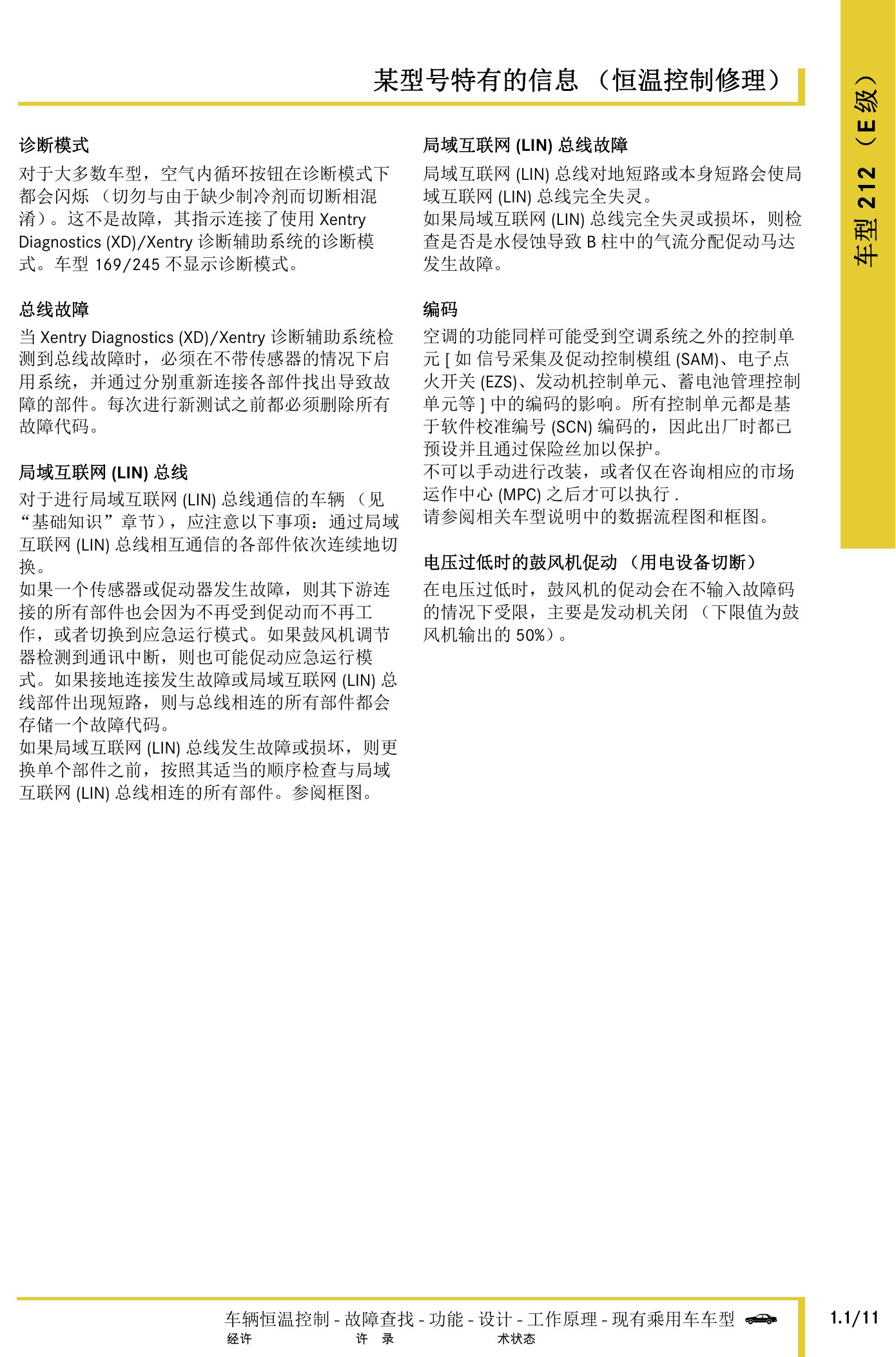

奔驰车辆恒温控制技术指南原第501页。

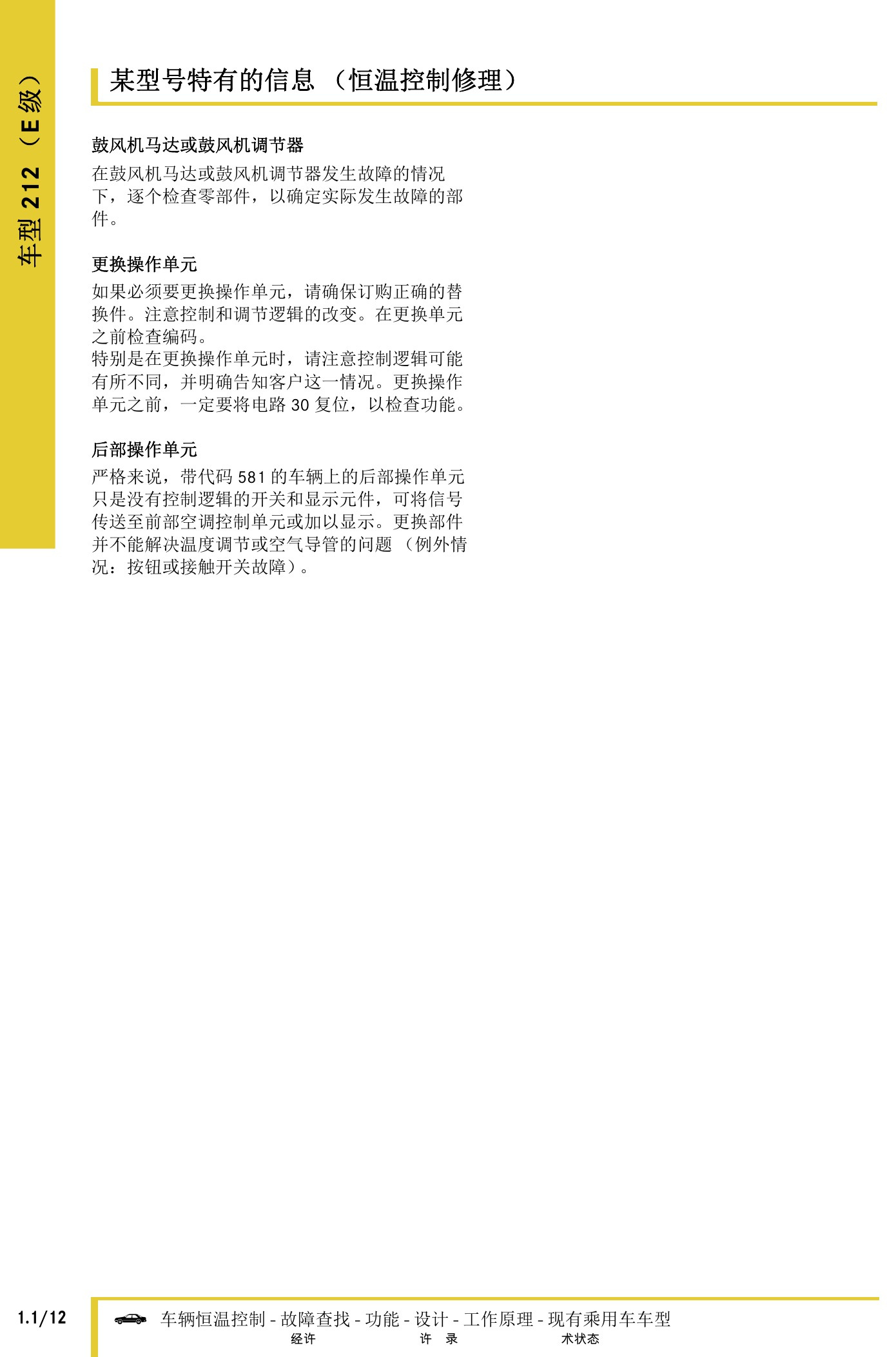

奔驰车辆恒温控制技术指南原第502页。

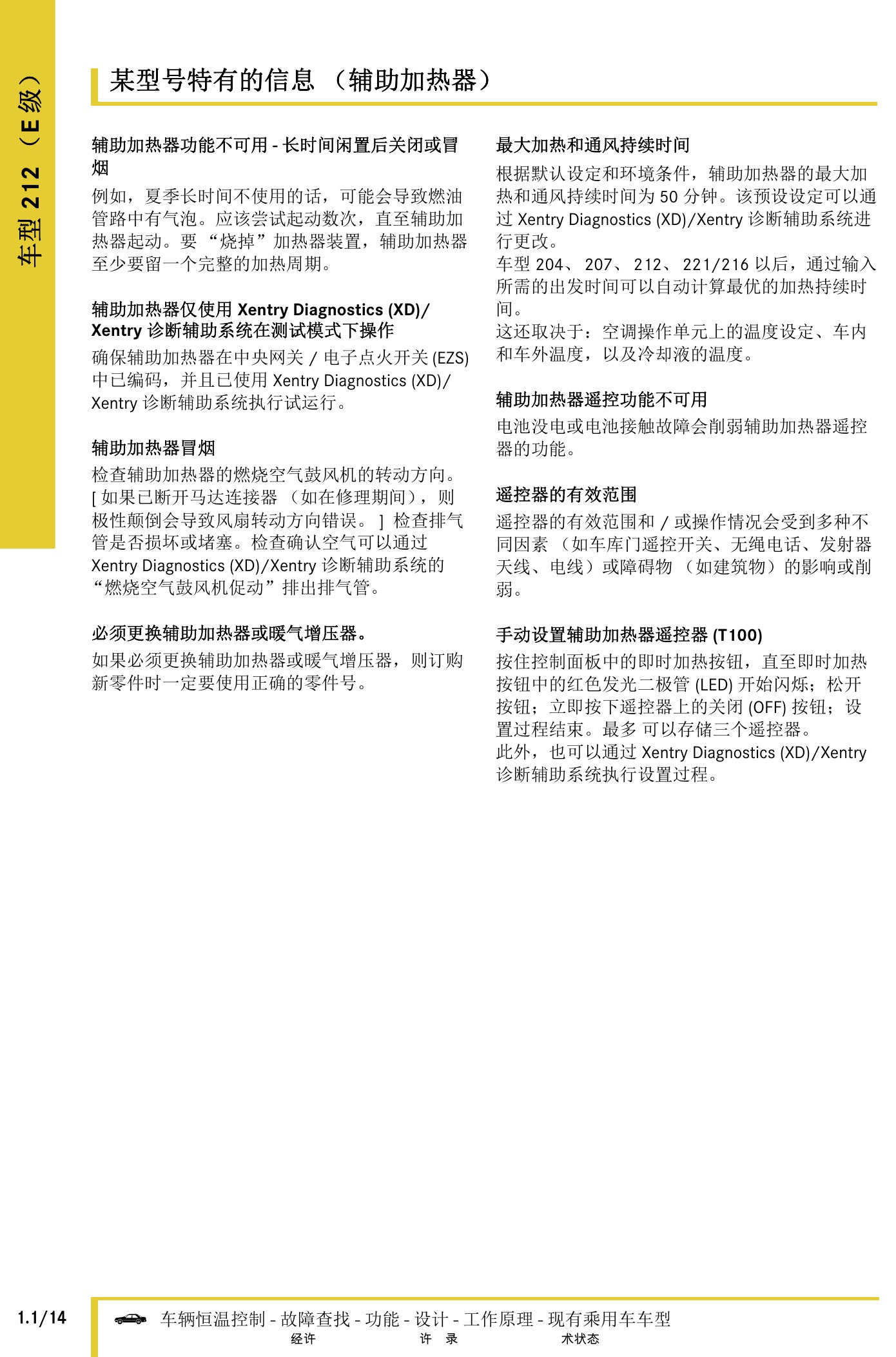

奔驰车辆恒温控制技术指南原第503页。

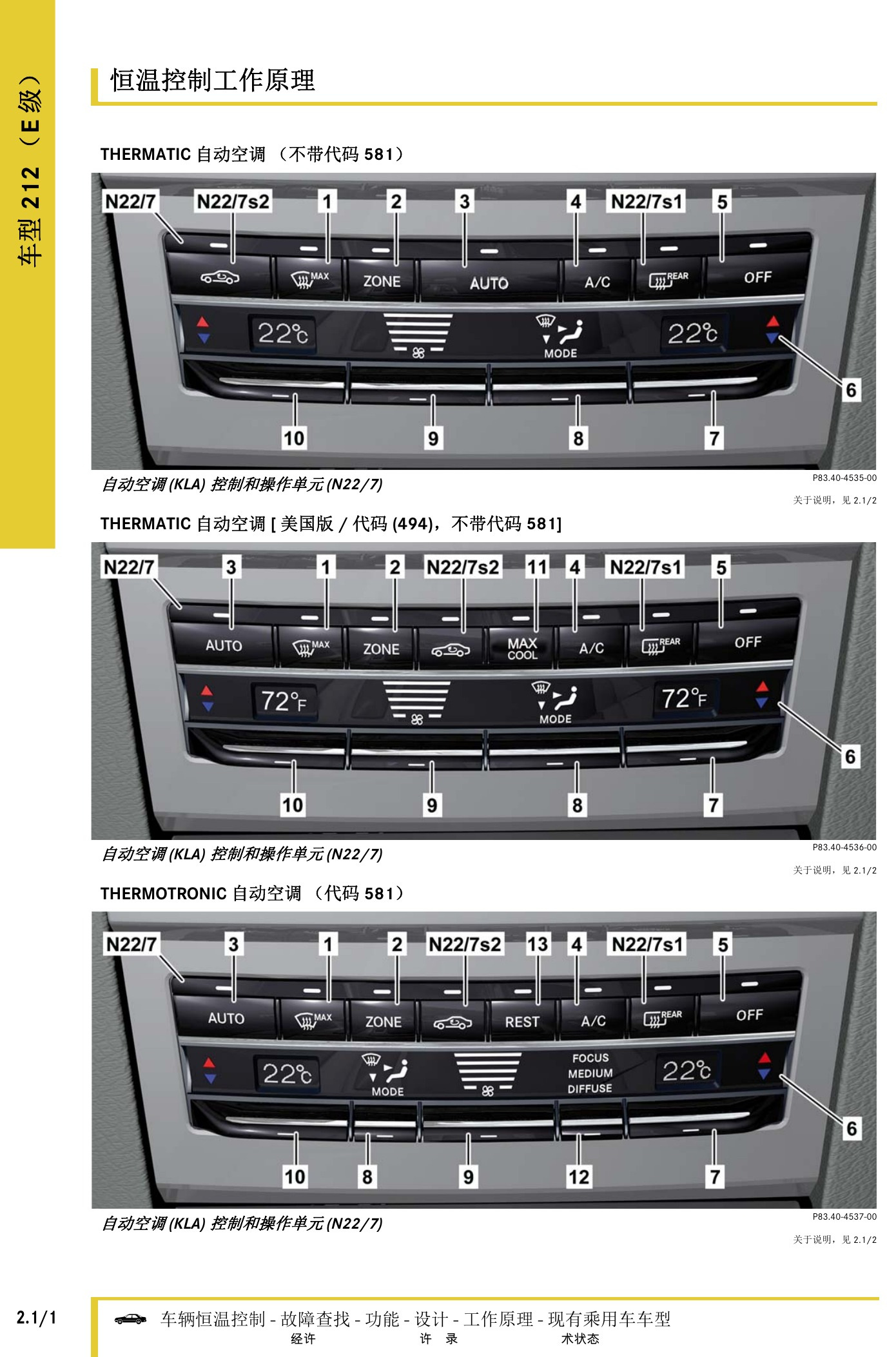

奔驰车辆恒温控制技术指南原第504页。

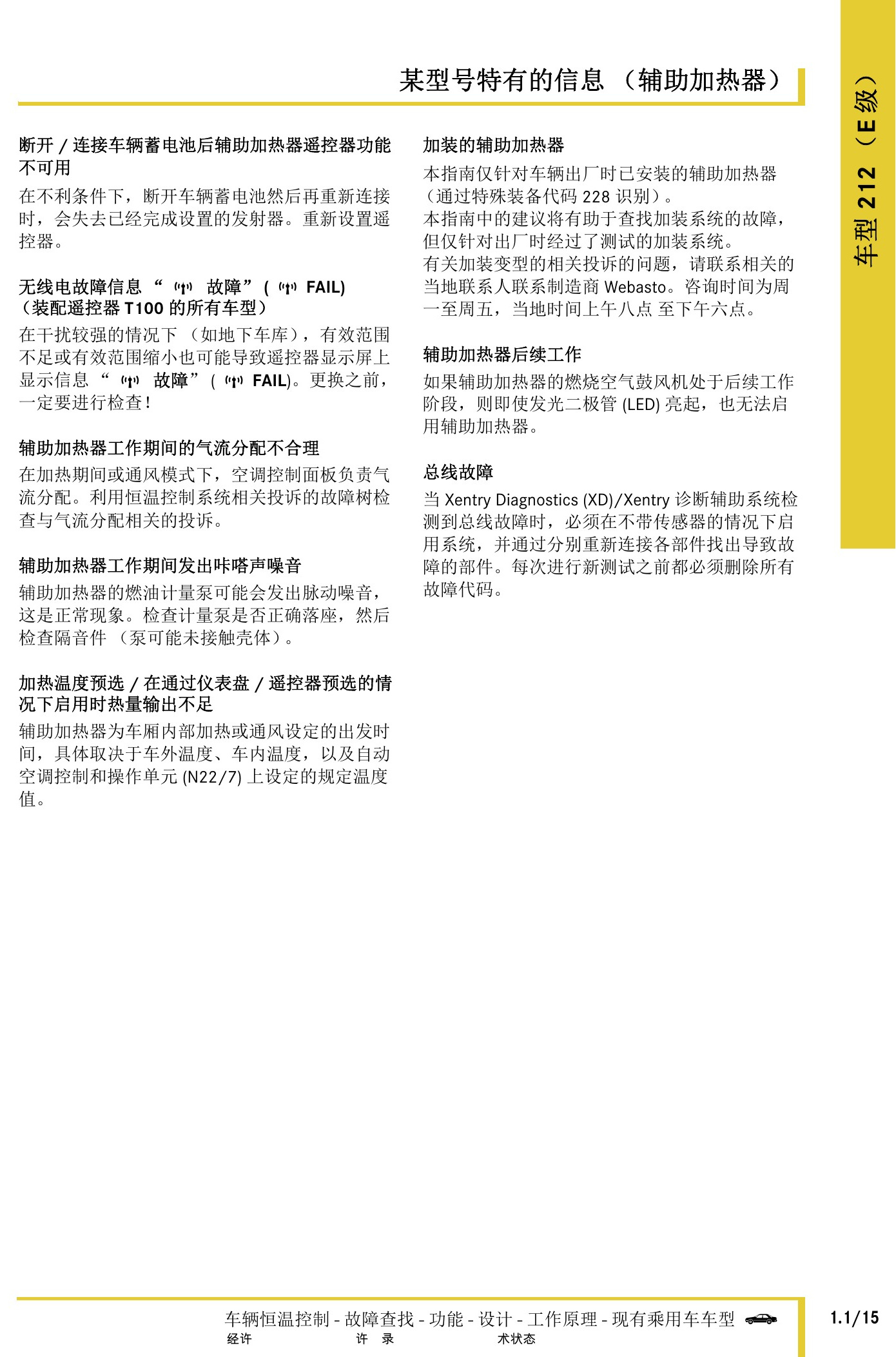

奔驰车辆恒温控制技术指南原第505页。
奔驰车辆恒温控制技术指南原第506页。

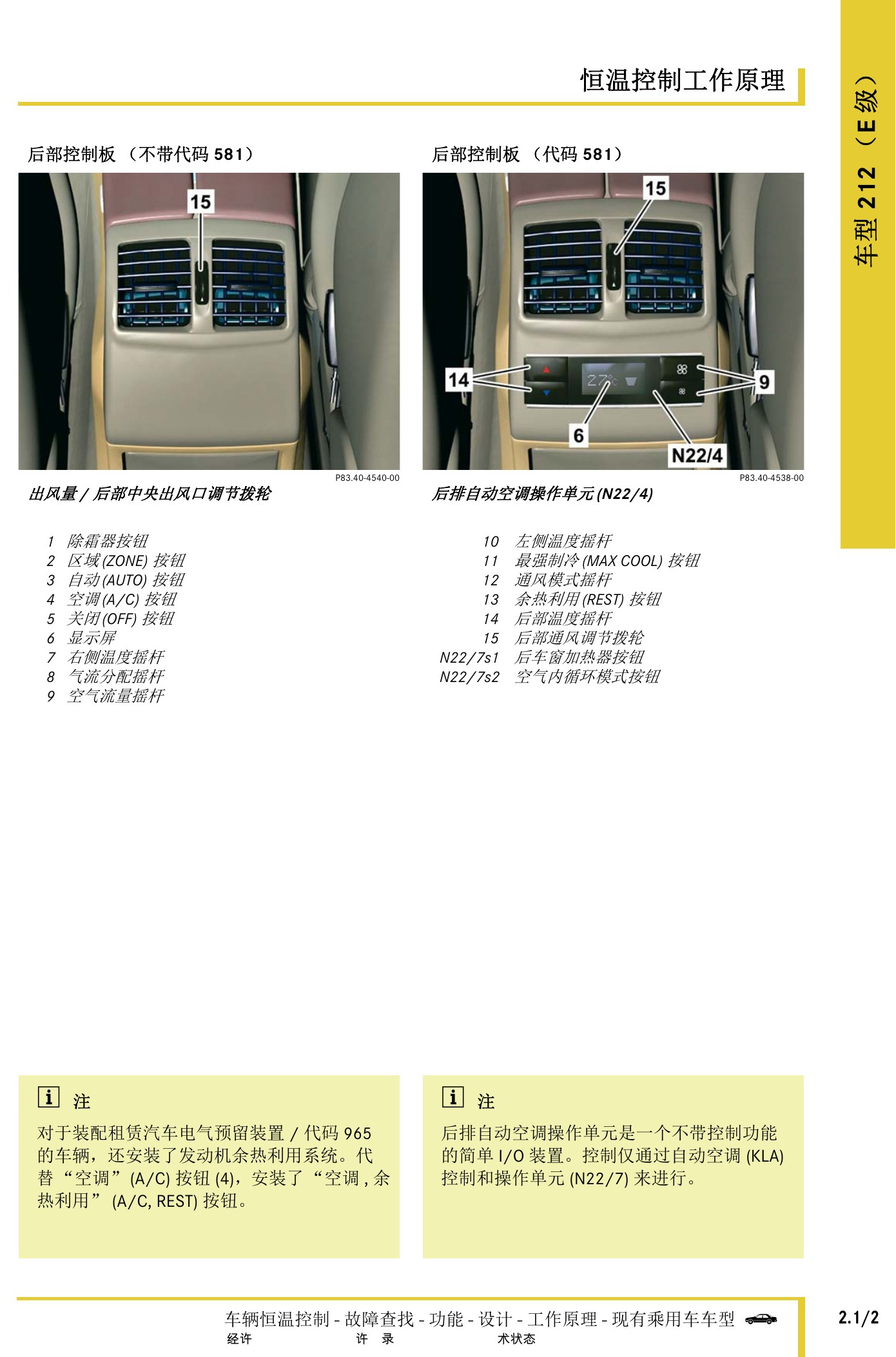

奔驰车辆恒温控制技术指南原第507页。

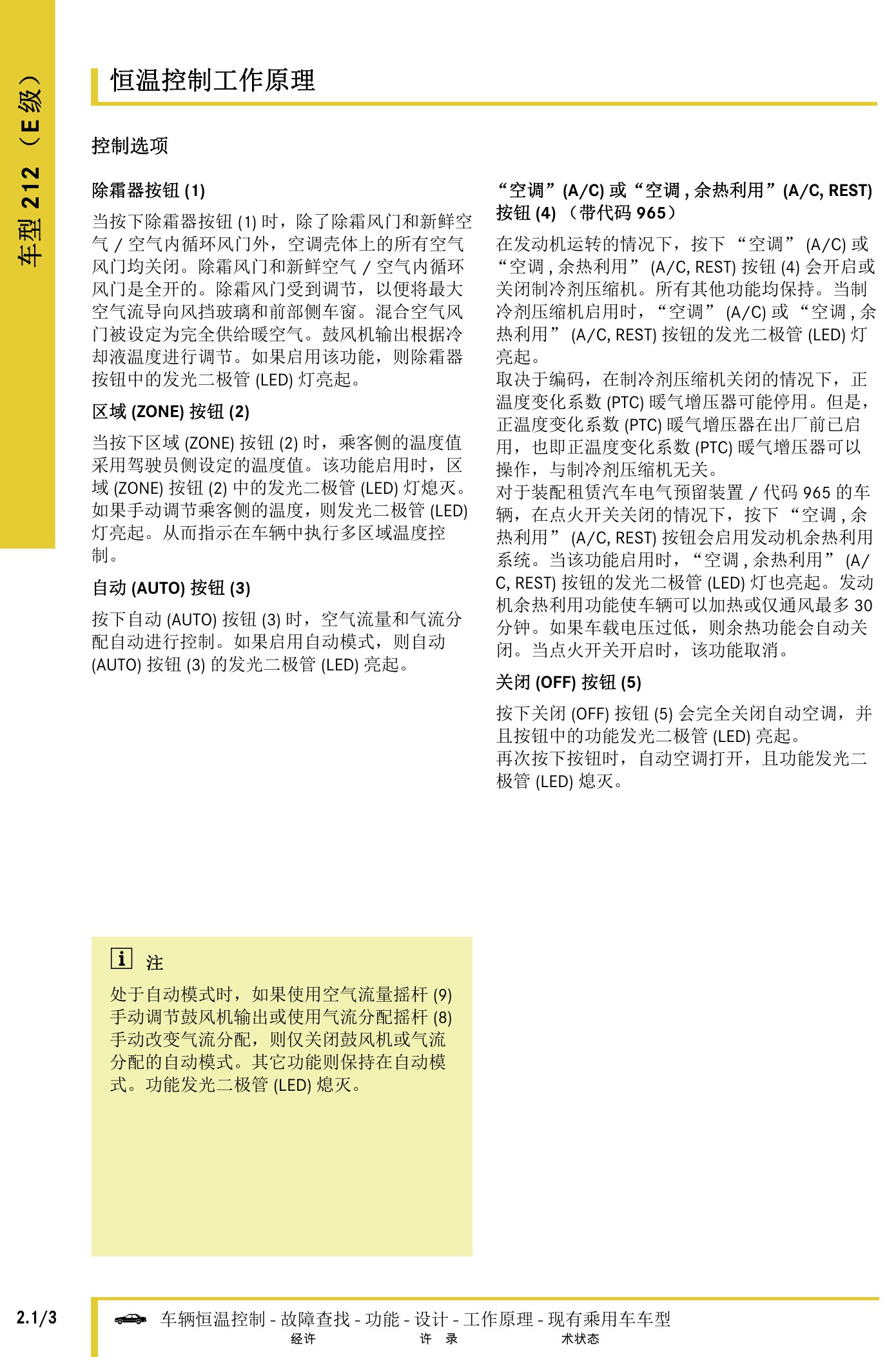

奔驰车辆恒温控制技术指南原第508页。

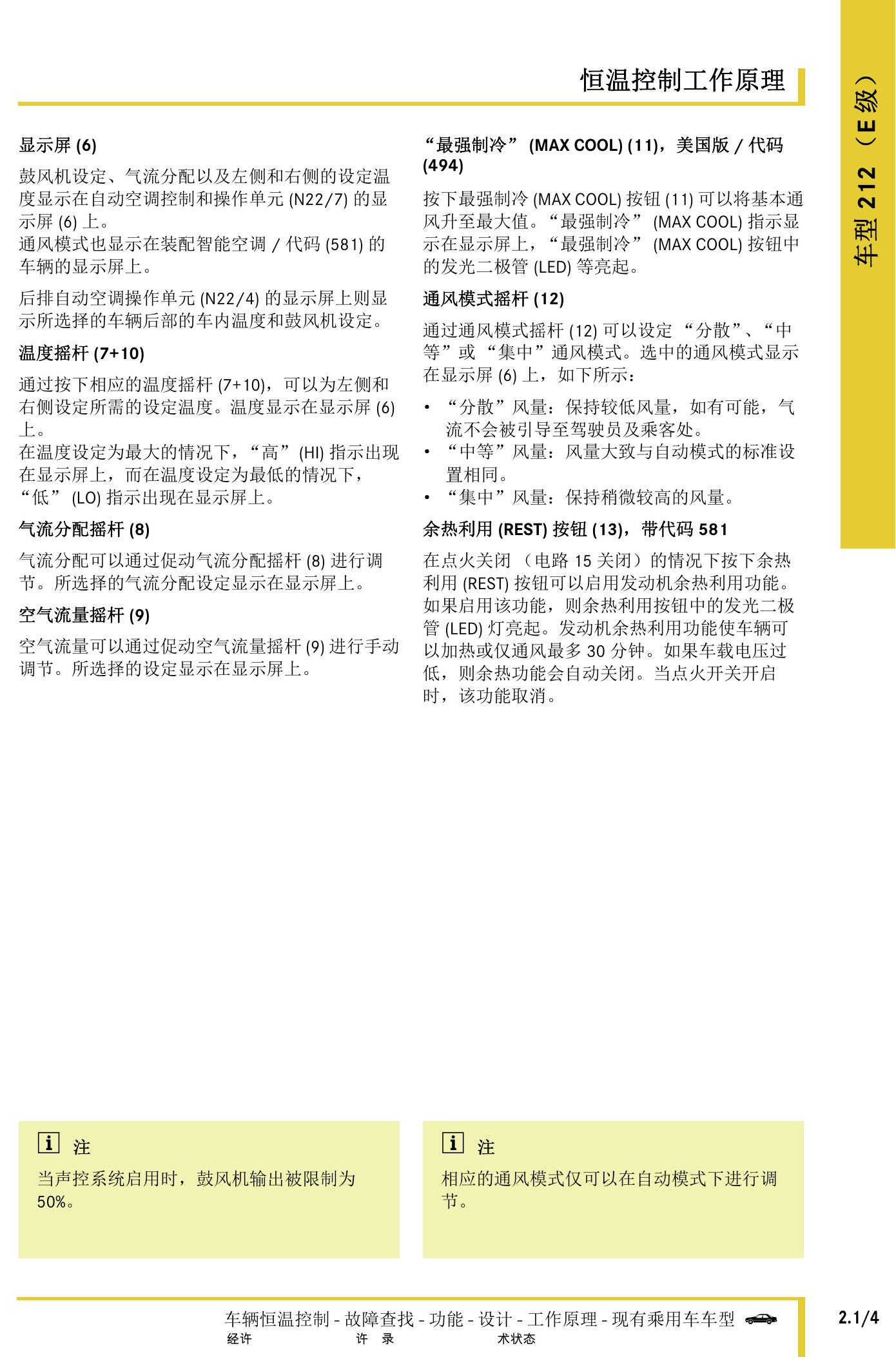

奔驰车辆恒温控制技术指南原第509页。

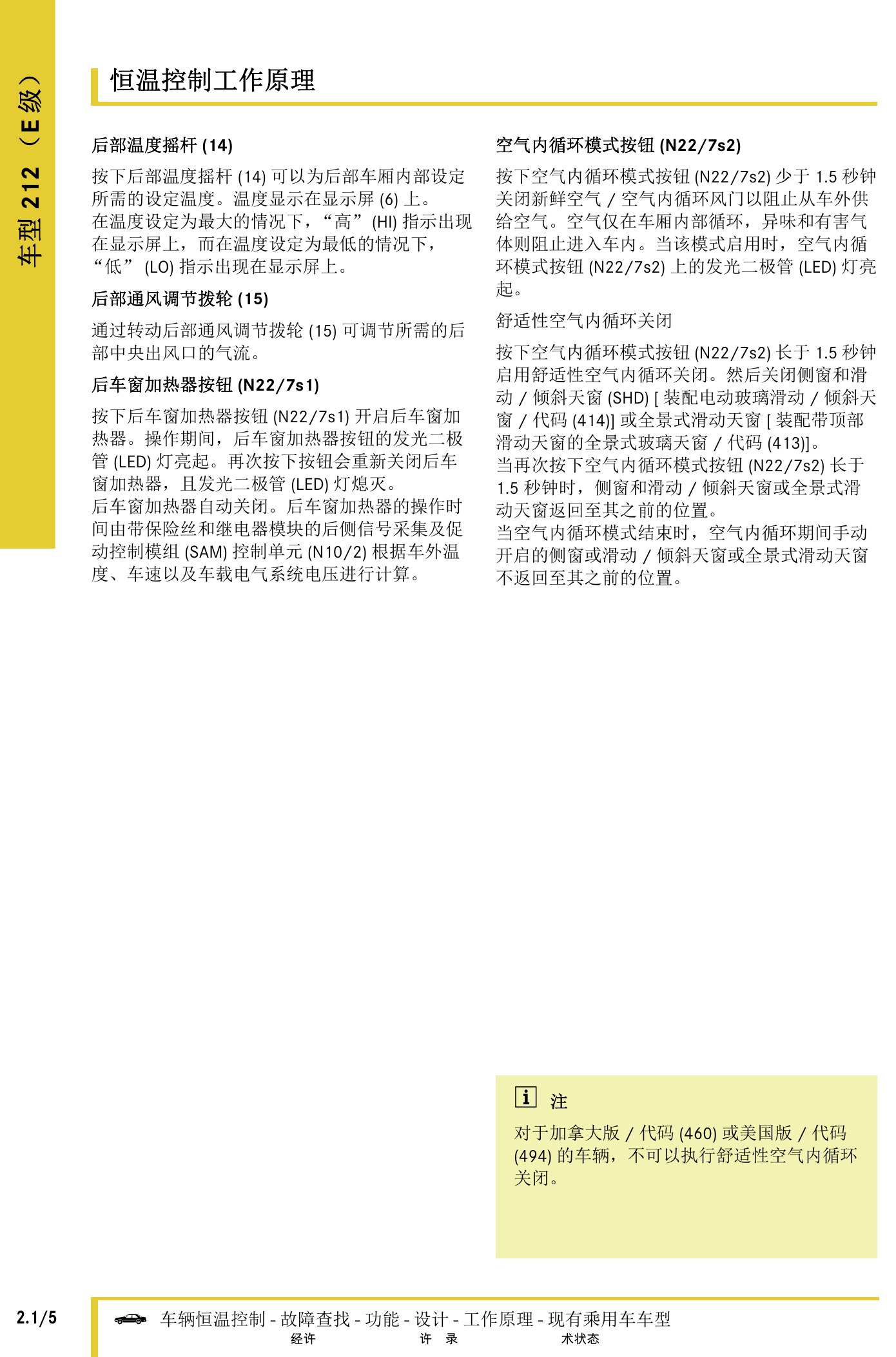

奔驰车辆恒温控制技术指南原第510页。

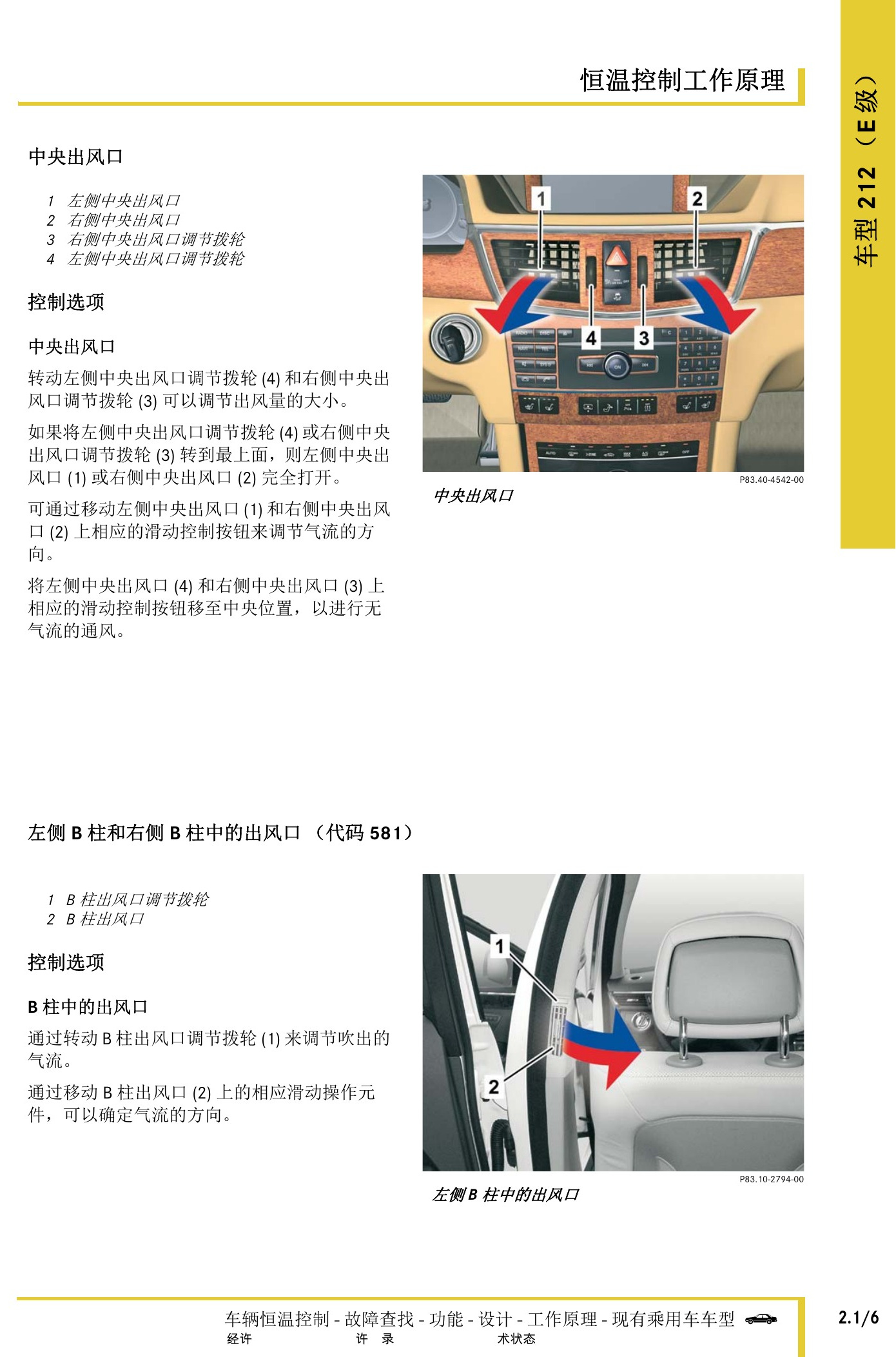

奔驰车辆恒温控制技术指南原第511页。

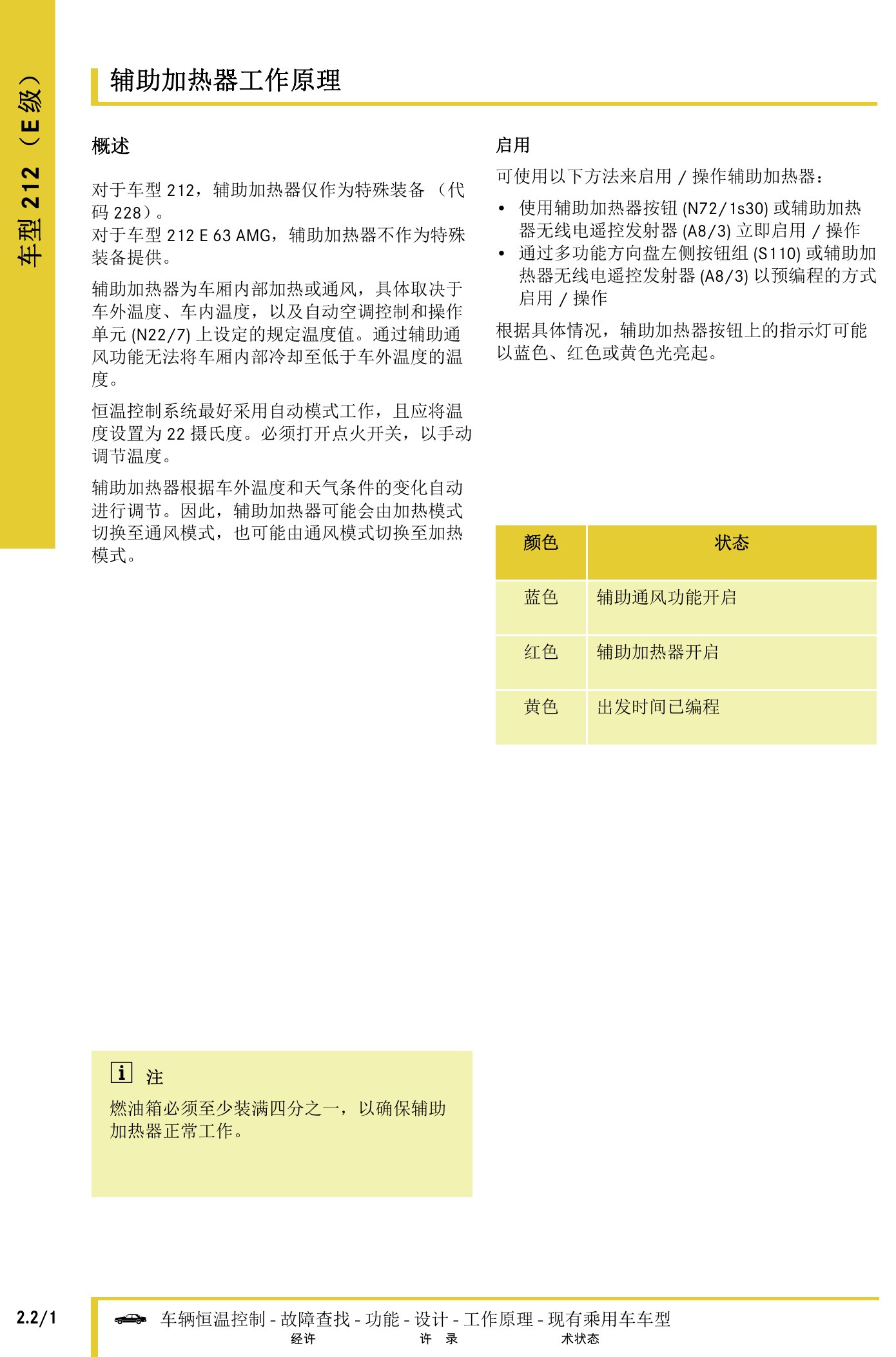

奔驰车辆恒温控制技术指南原第512页。
奔驰车辆恒温控制技术指南原第513页。

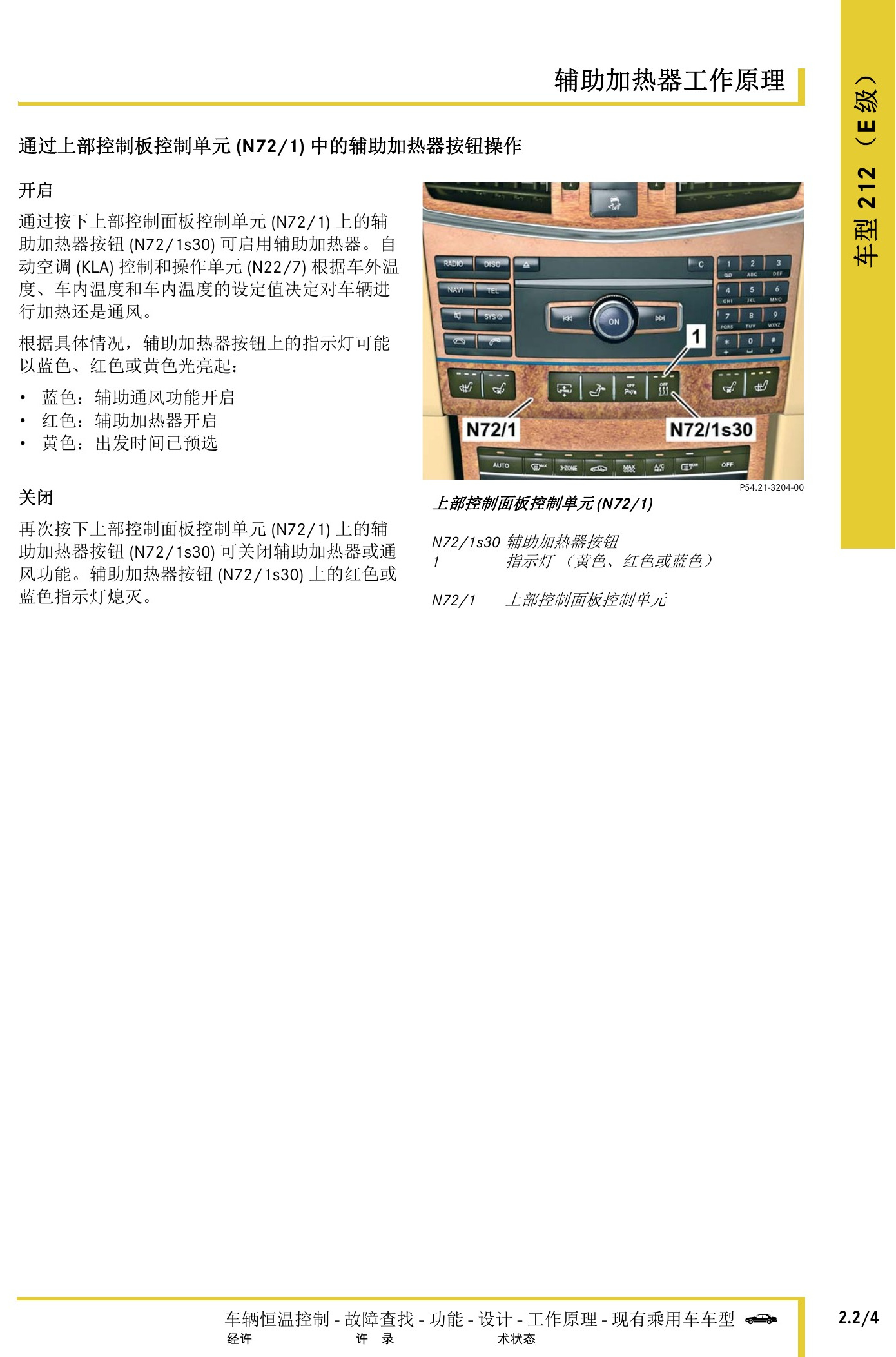

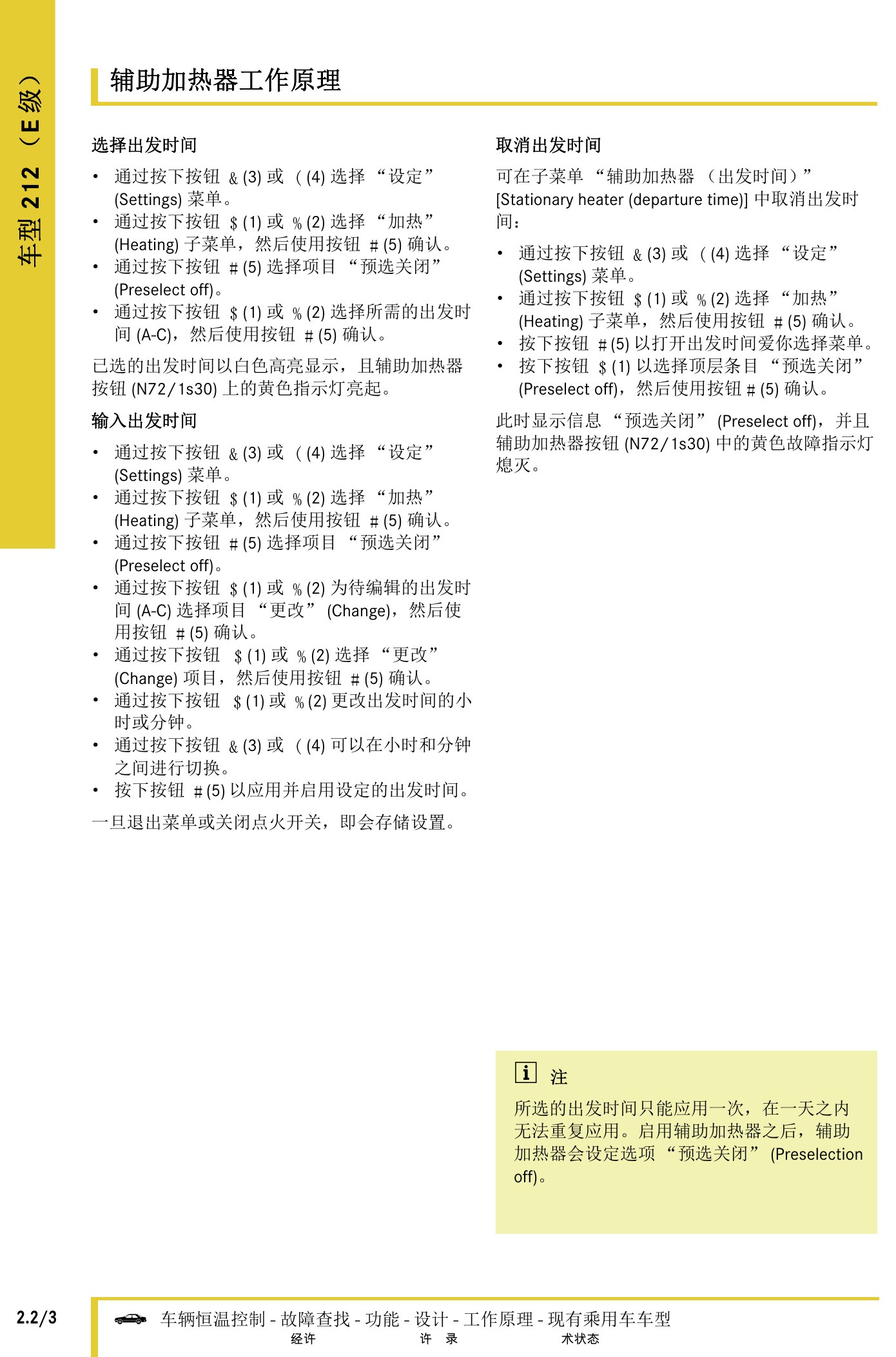

奔驰车辆恒温控制技术指南原第514页。
奔驰车辆恒温控制技术指南原第515页。

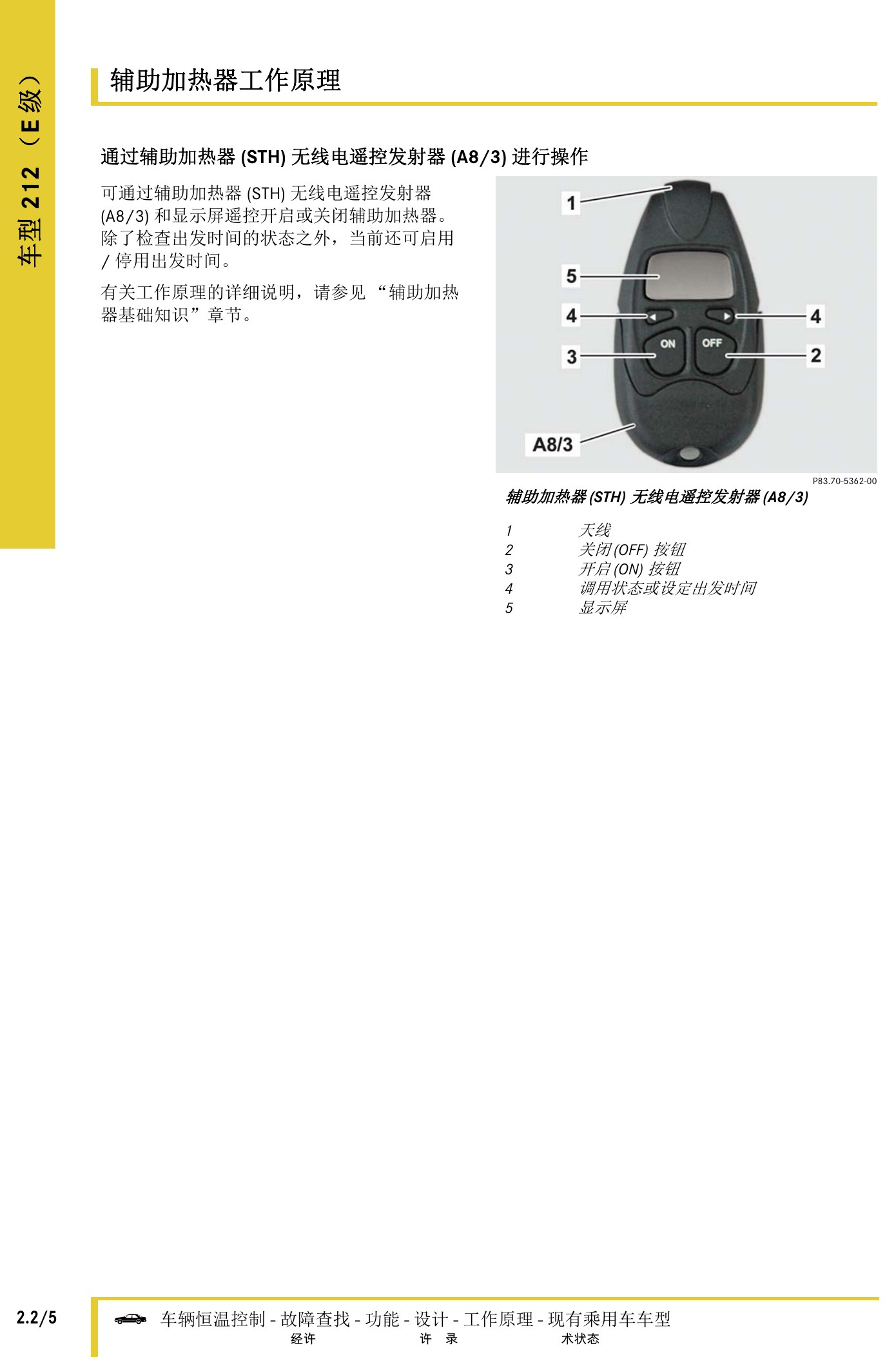

奔驰车辆恒温控制技术指南原第516页。
奔驰车辆恒温控制技术指南原第517页。
奔驰车辆恒温控制技术指南原第518页。
奔驰车辆恒温控制技术指南原第519页。

三、W212 E级系统概述与部件资料

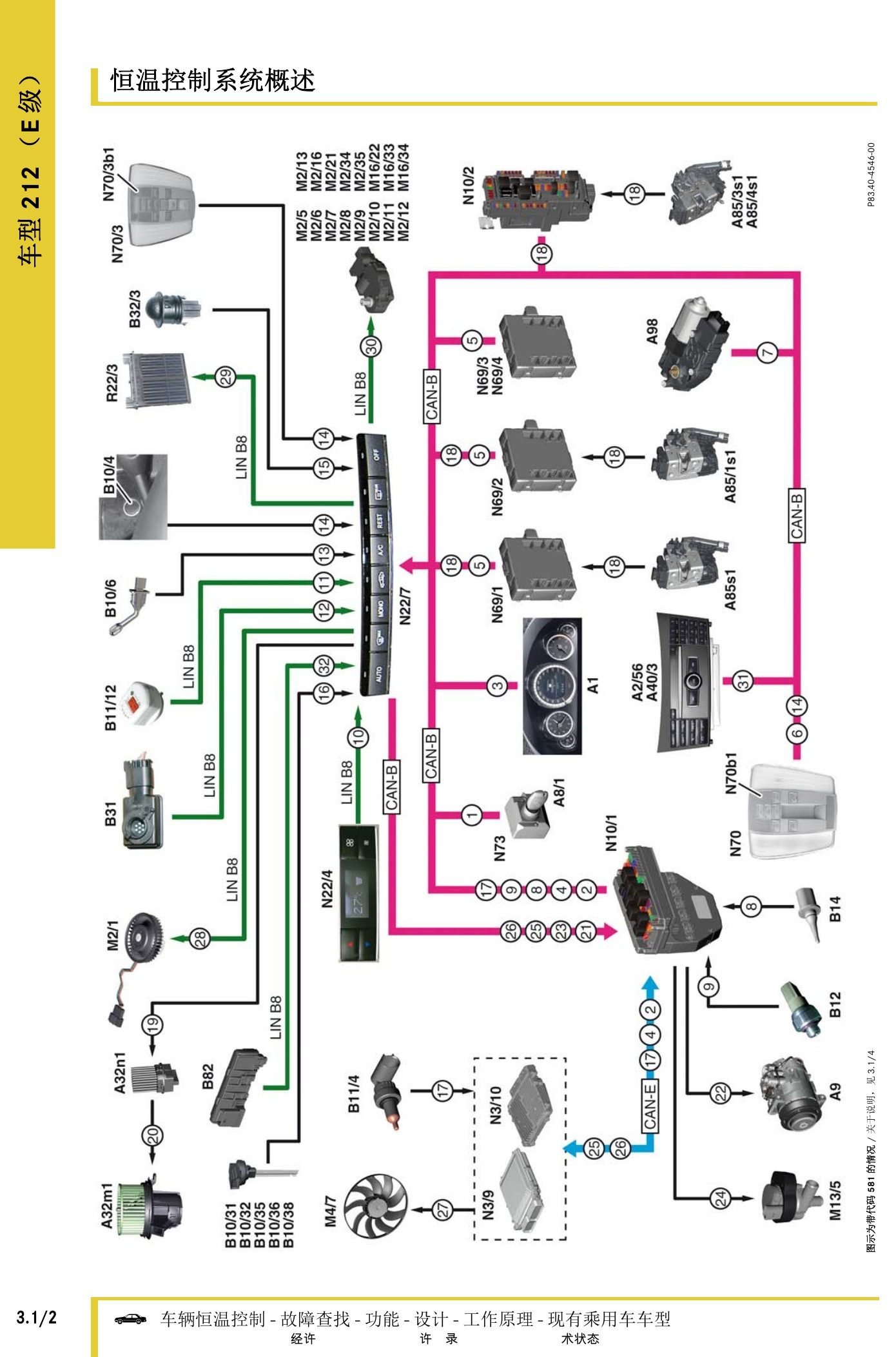

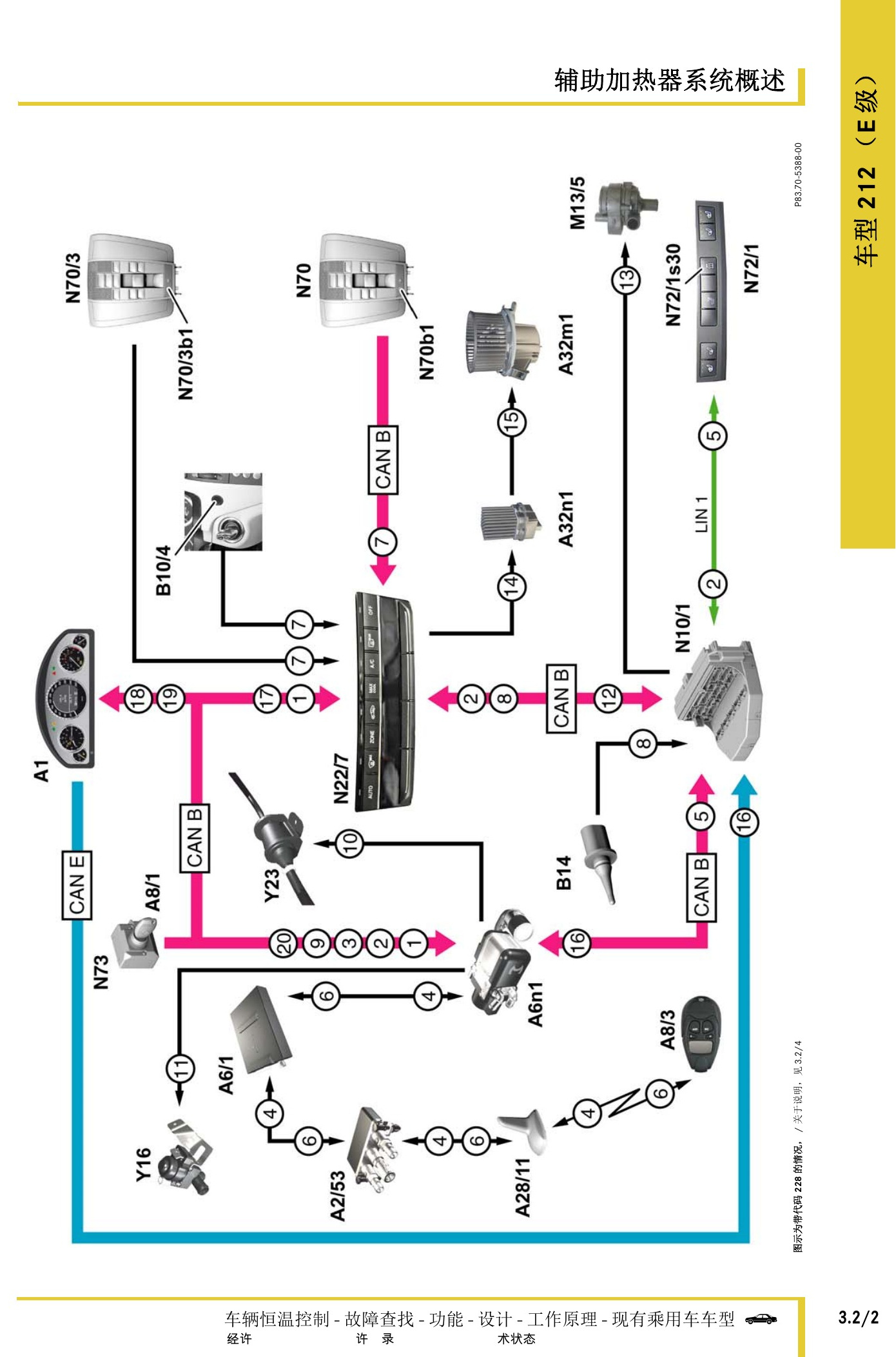

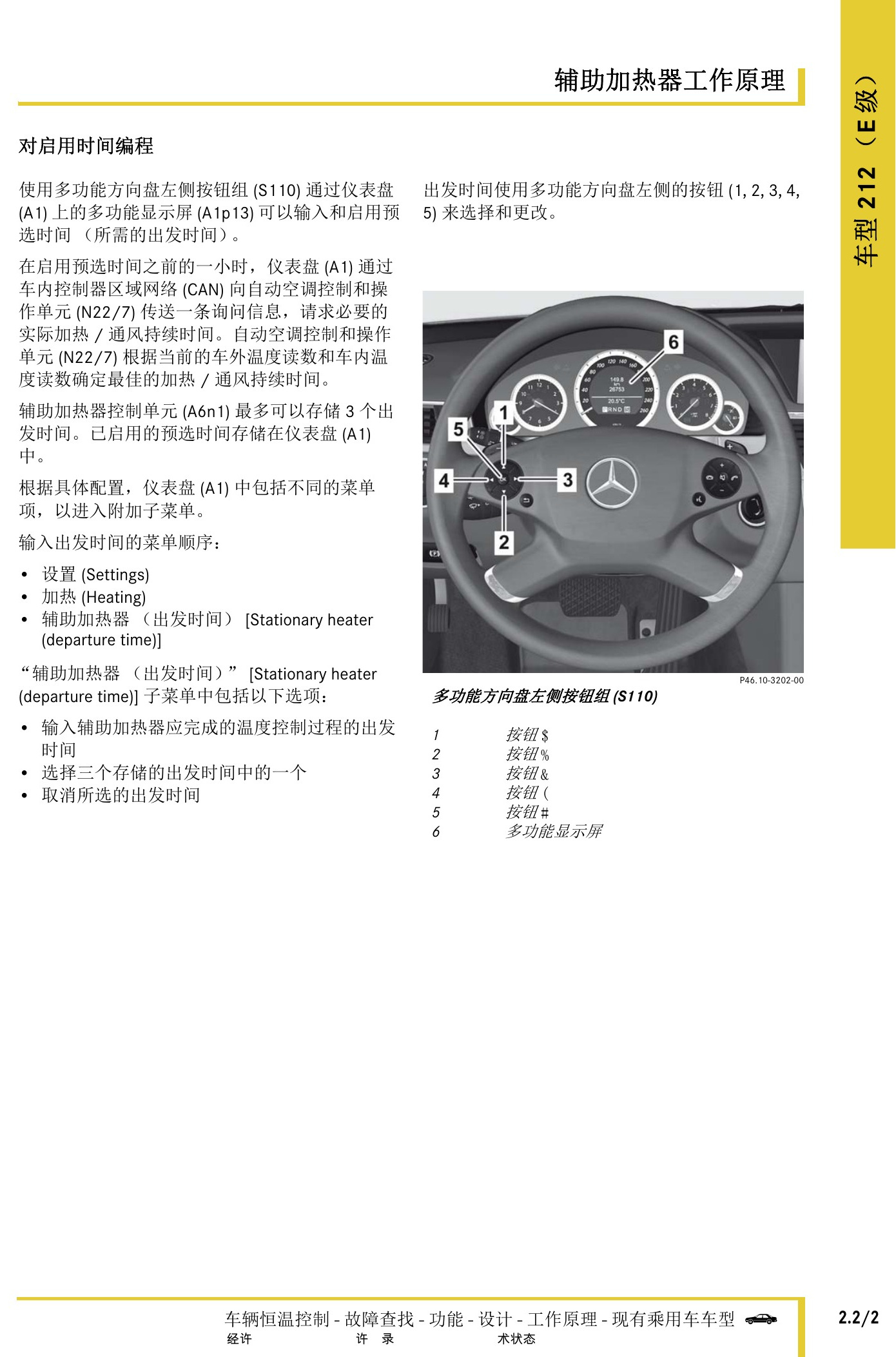

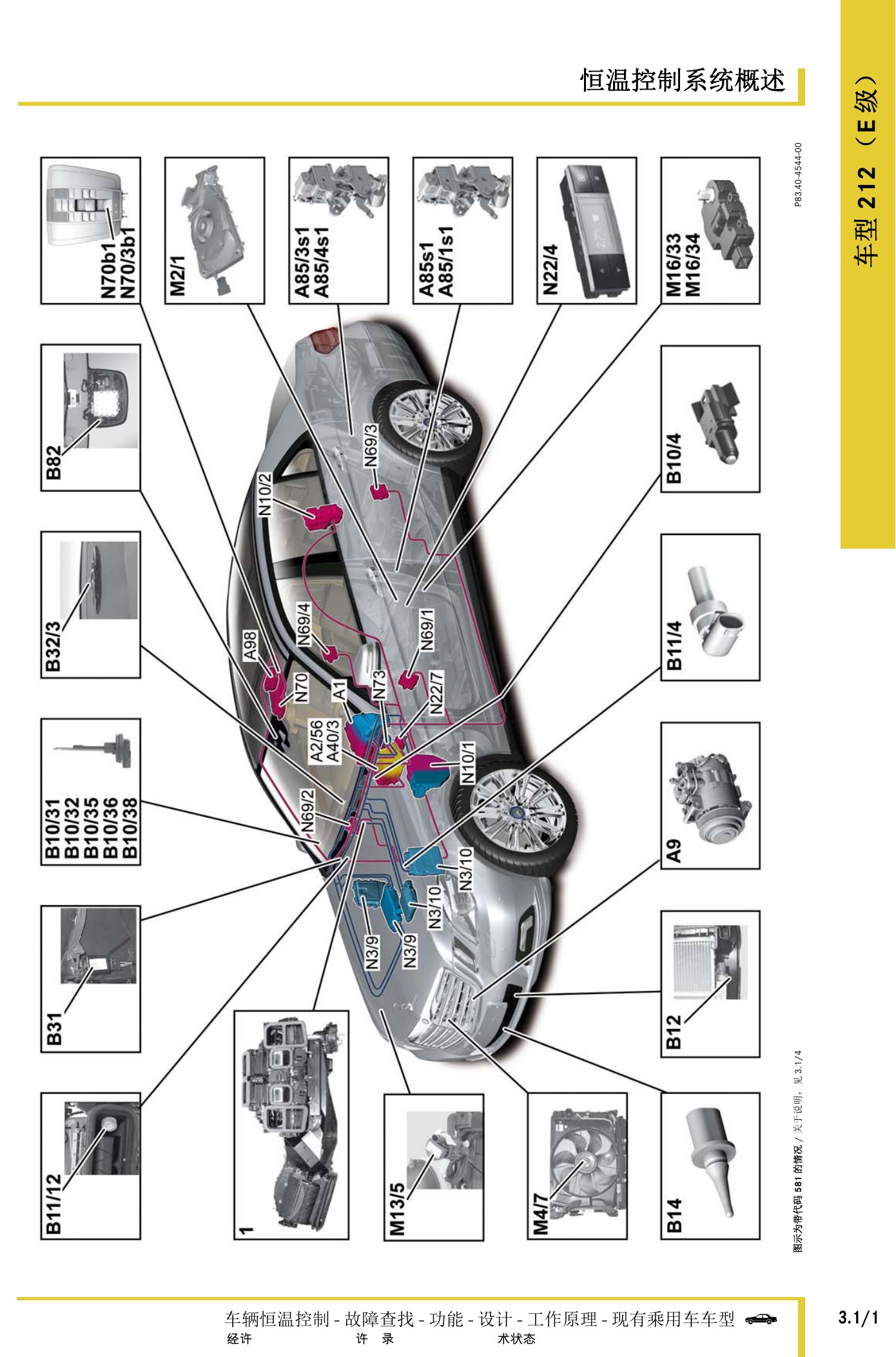

继续保留恒温控制和辅助加热器工作原理、系统概述图及主要部件位置。

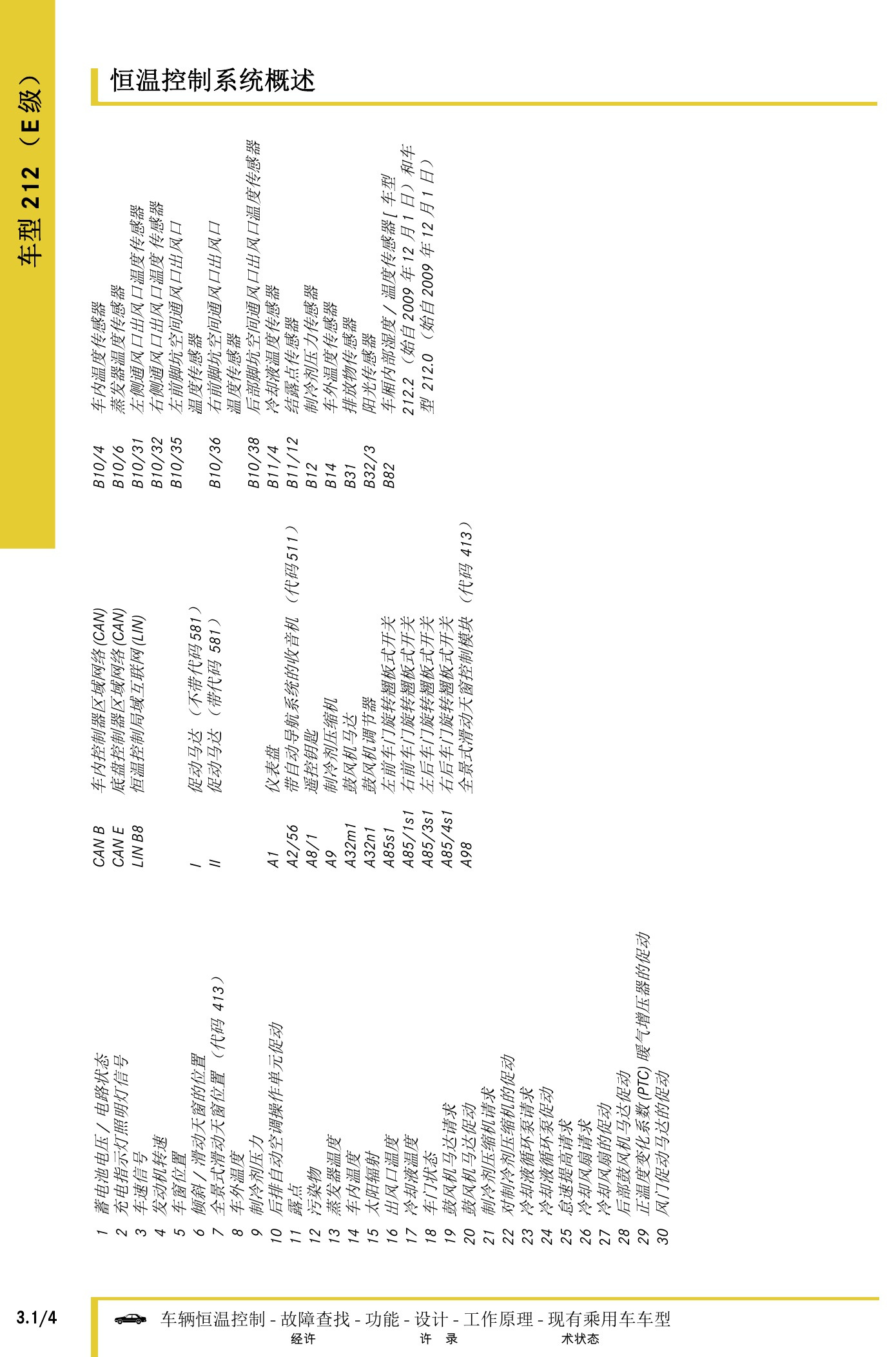

奔驰车辆恒温控制技术指南原第520页。

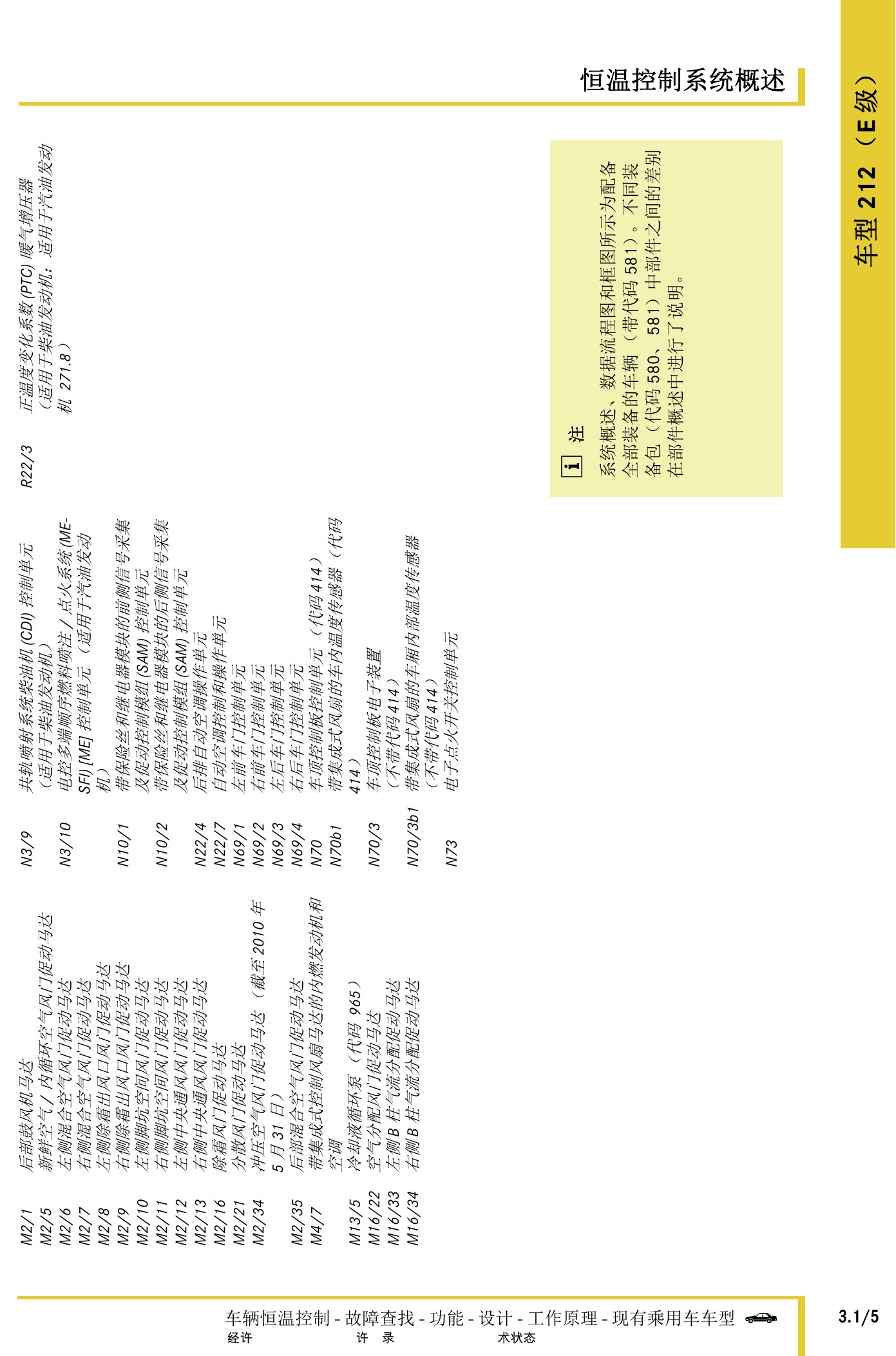

奔驰车辆恒温控制技术指南原第521页。

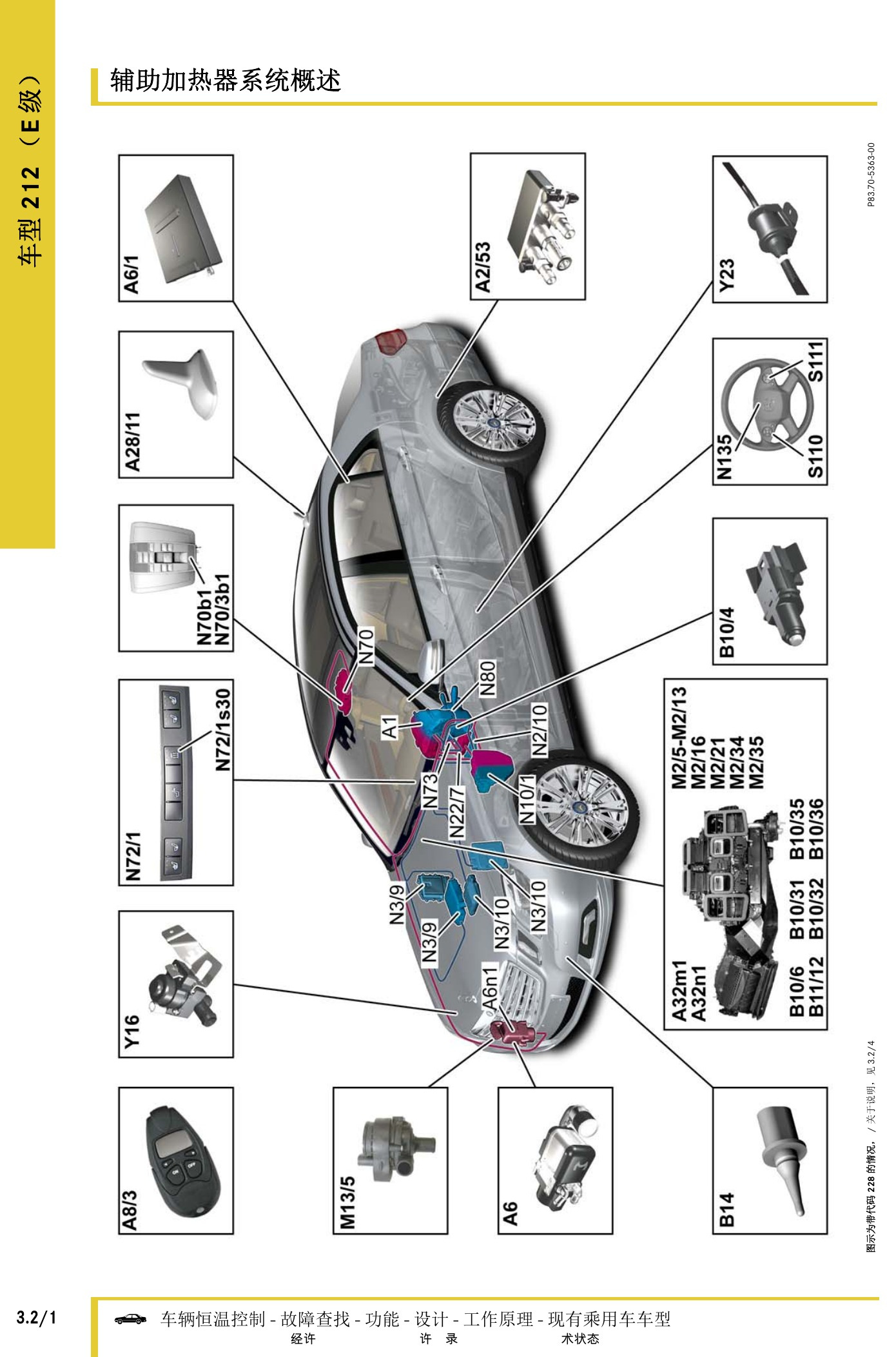

奔驰车辆恒温控制技术指南原第522页。
奔驰车辆恒温控制技术指南原第523页。

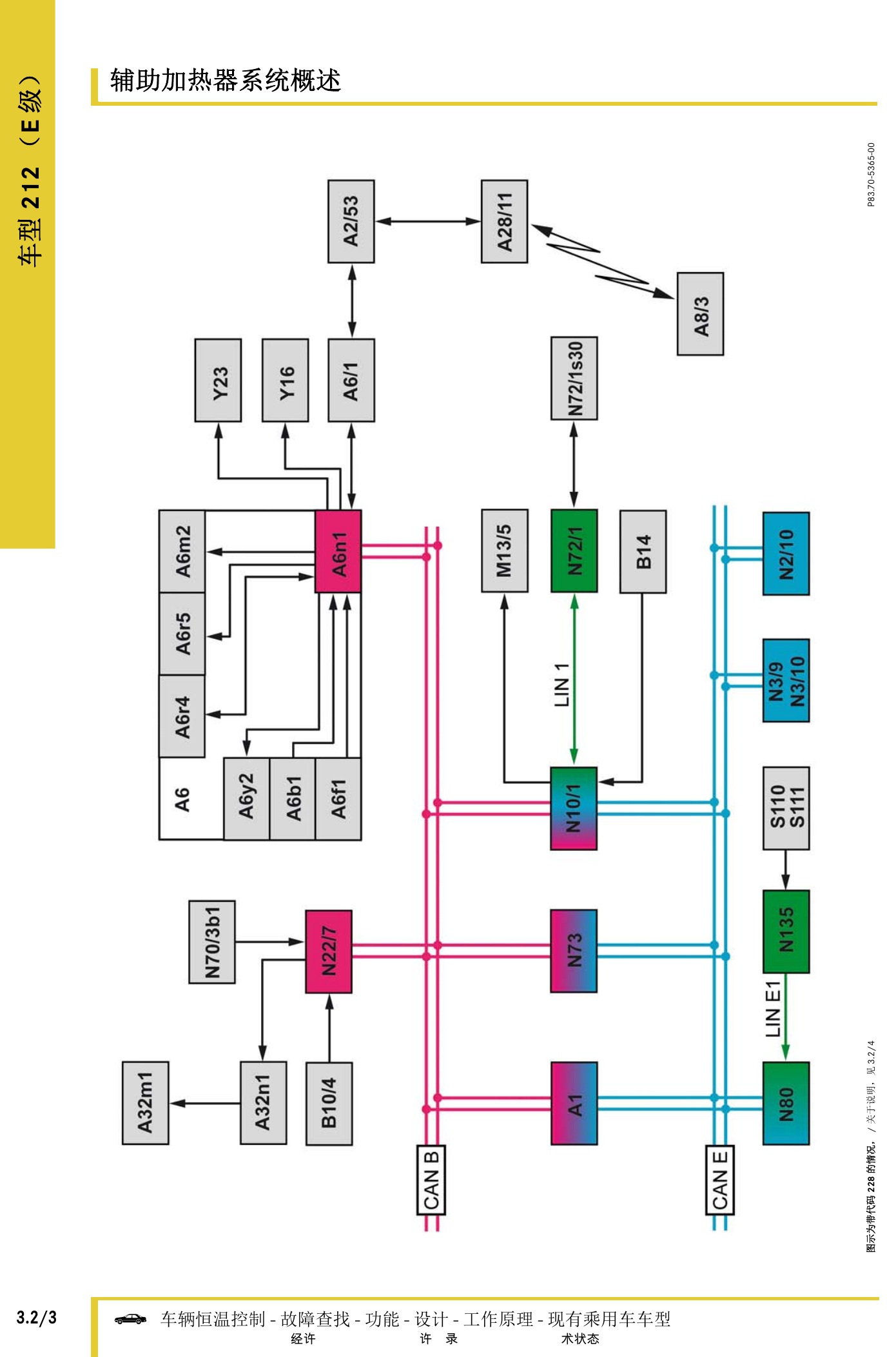

奔驰车辆恒温控制技术指南原第524页。
奔驰车辆恒温控制技术指南原第525页。

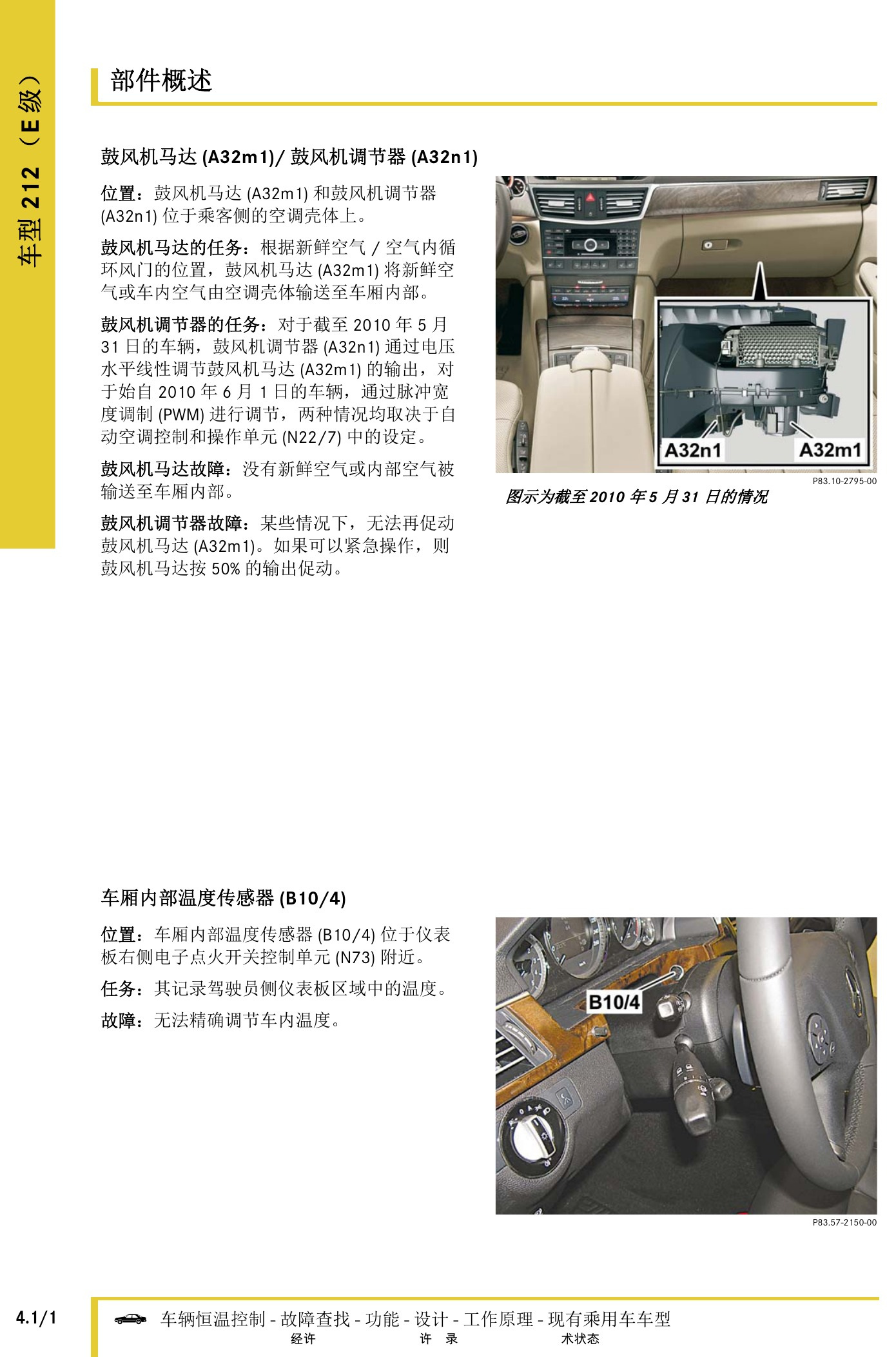

奔驰车辆恒温控制技术指南原第526页。

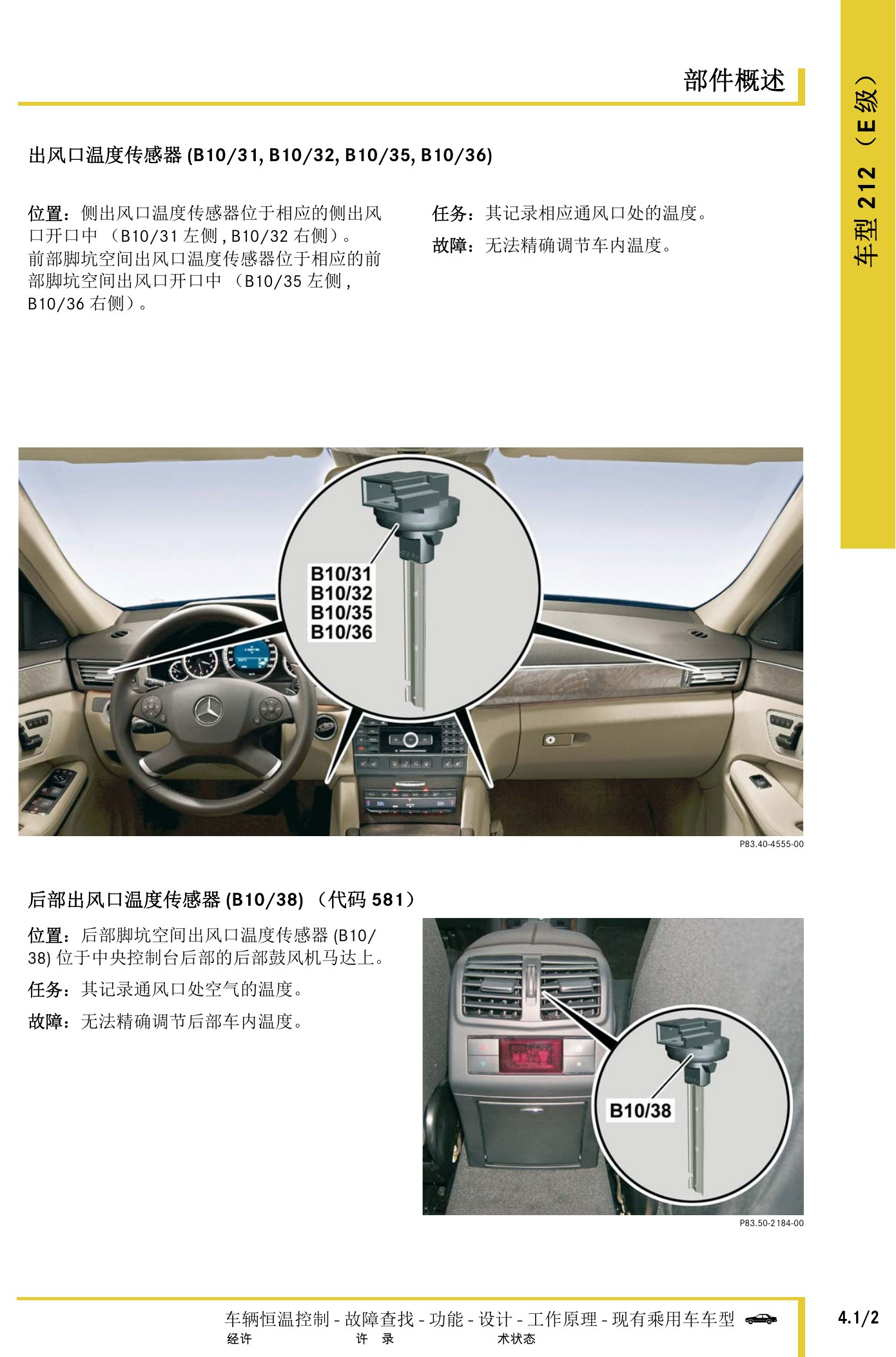

奔驰车辆恒温控制技术指南原第527页。

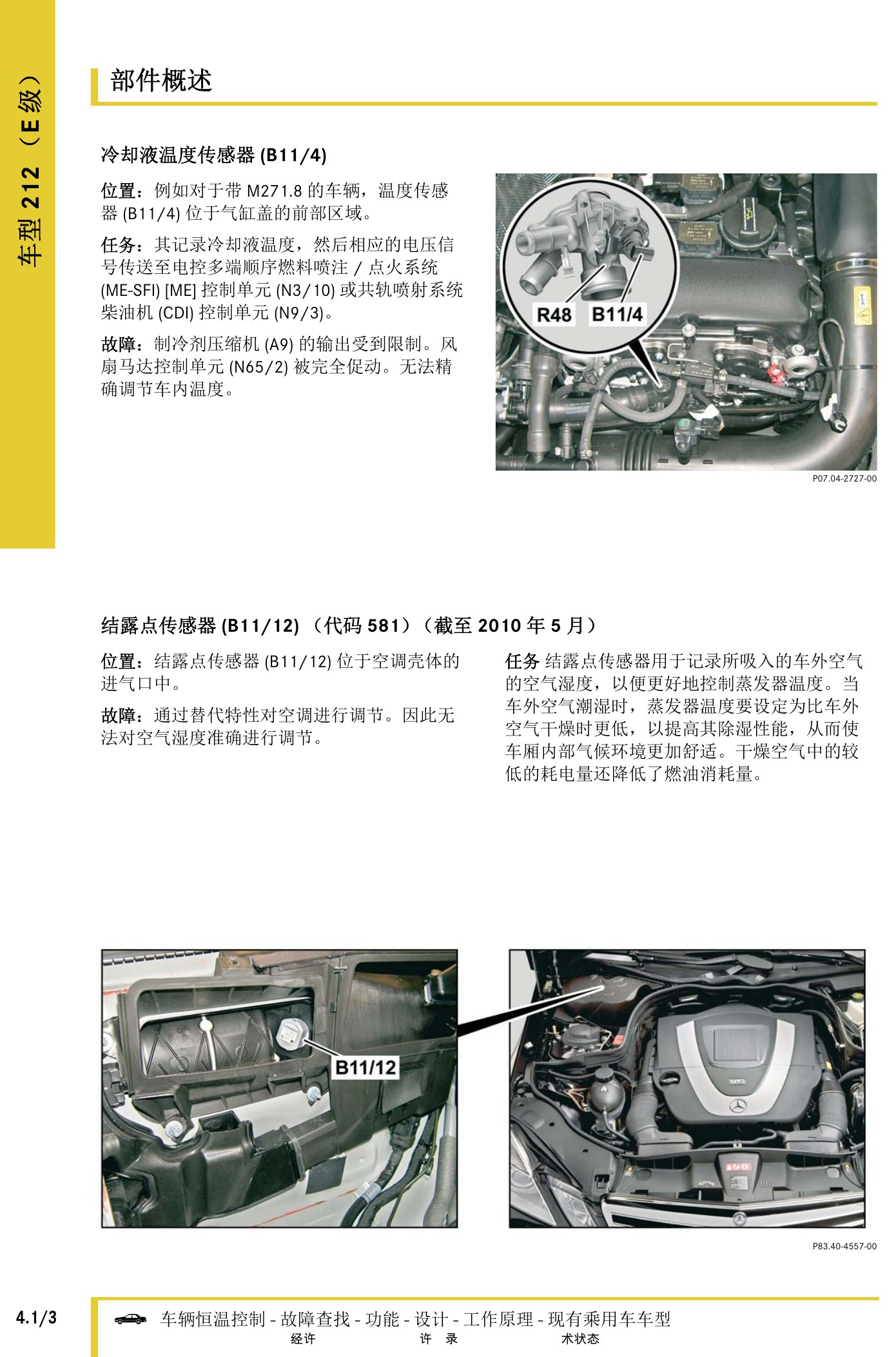

奔驰车辆恒温控制技术指南原第528页。

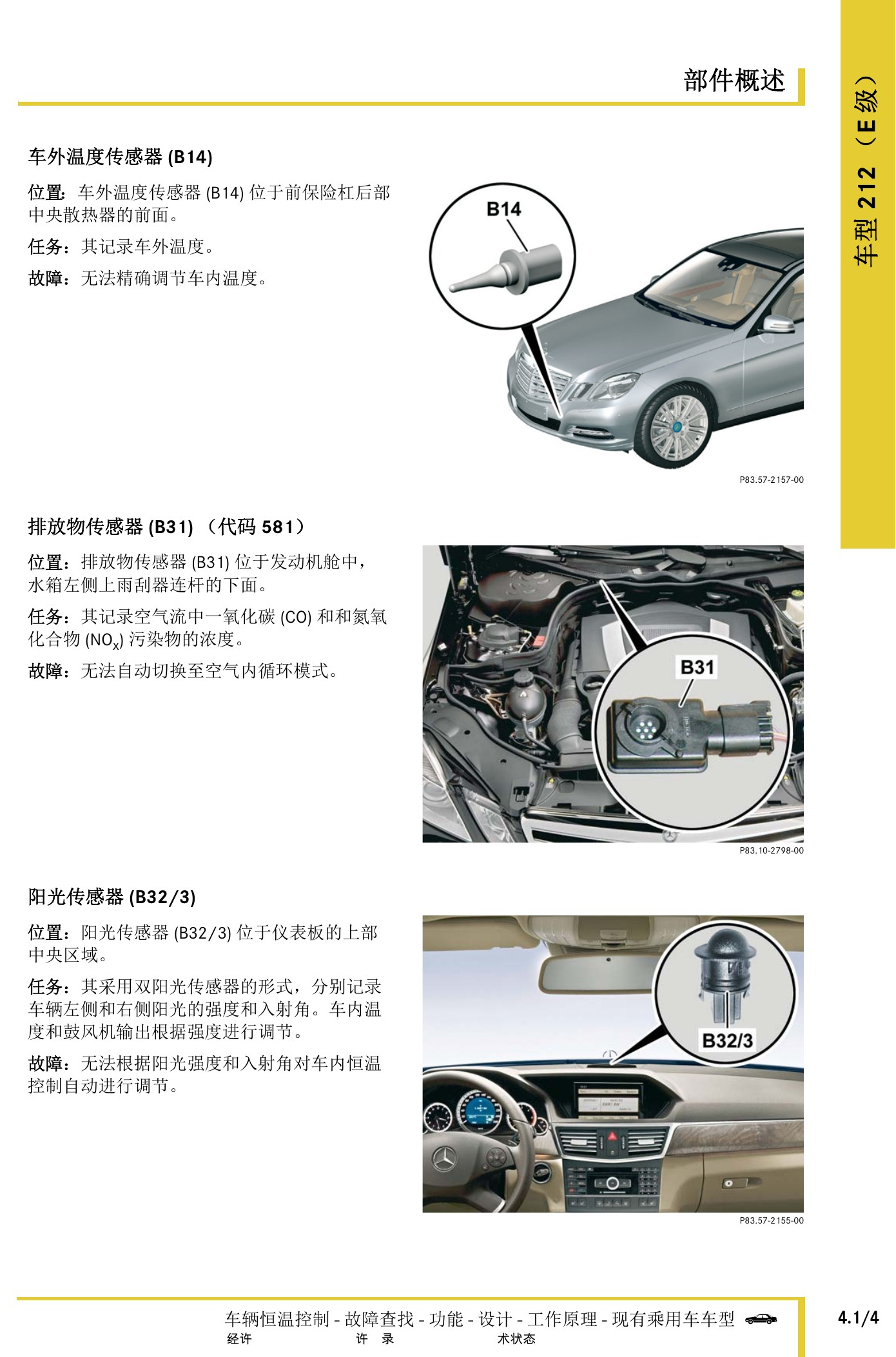

奔驰车辆恒温控制技术指南原第529页。

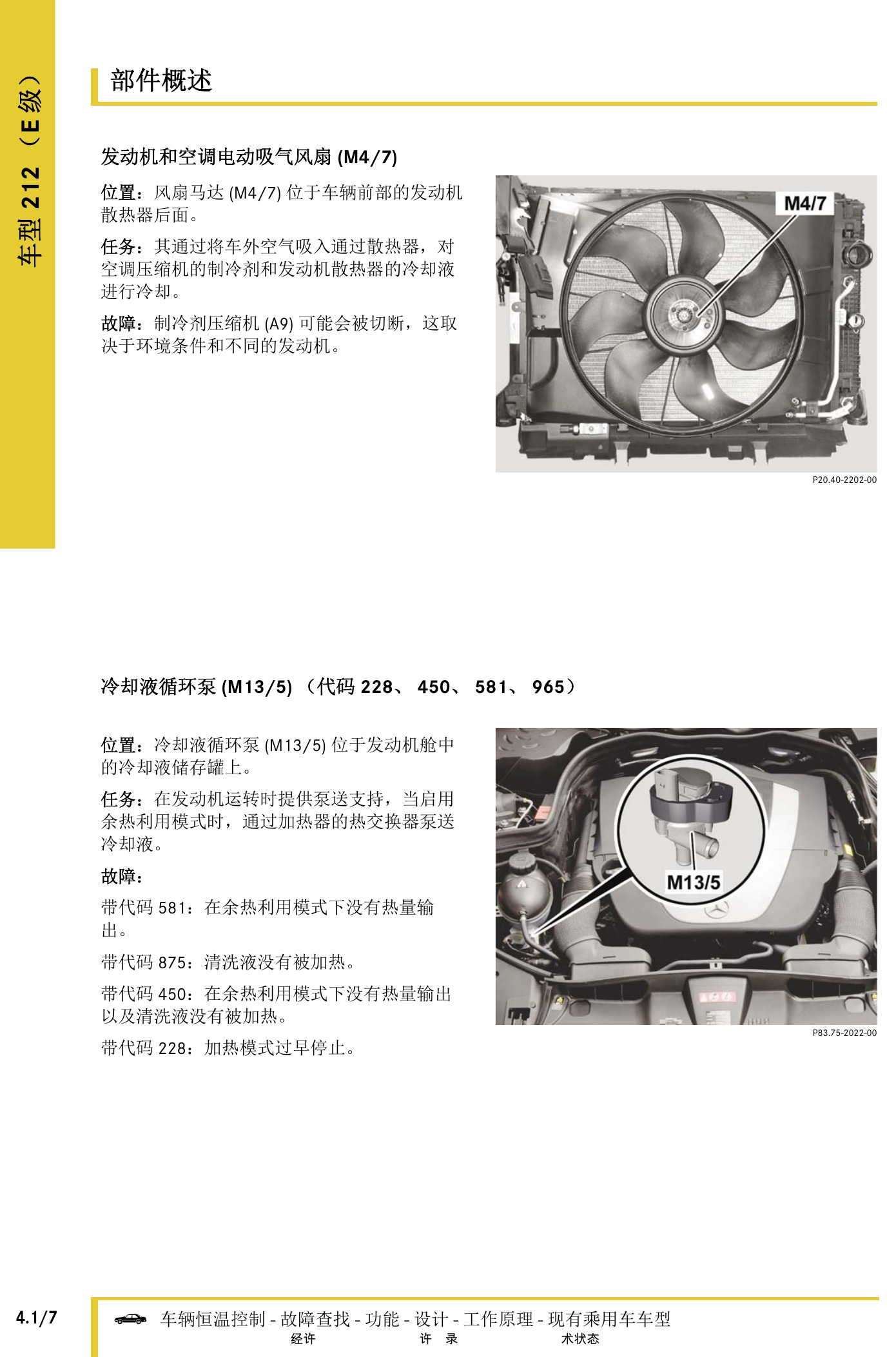

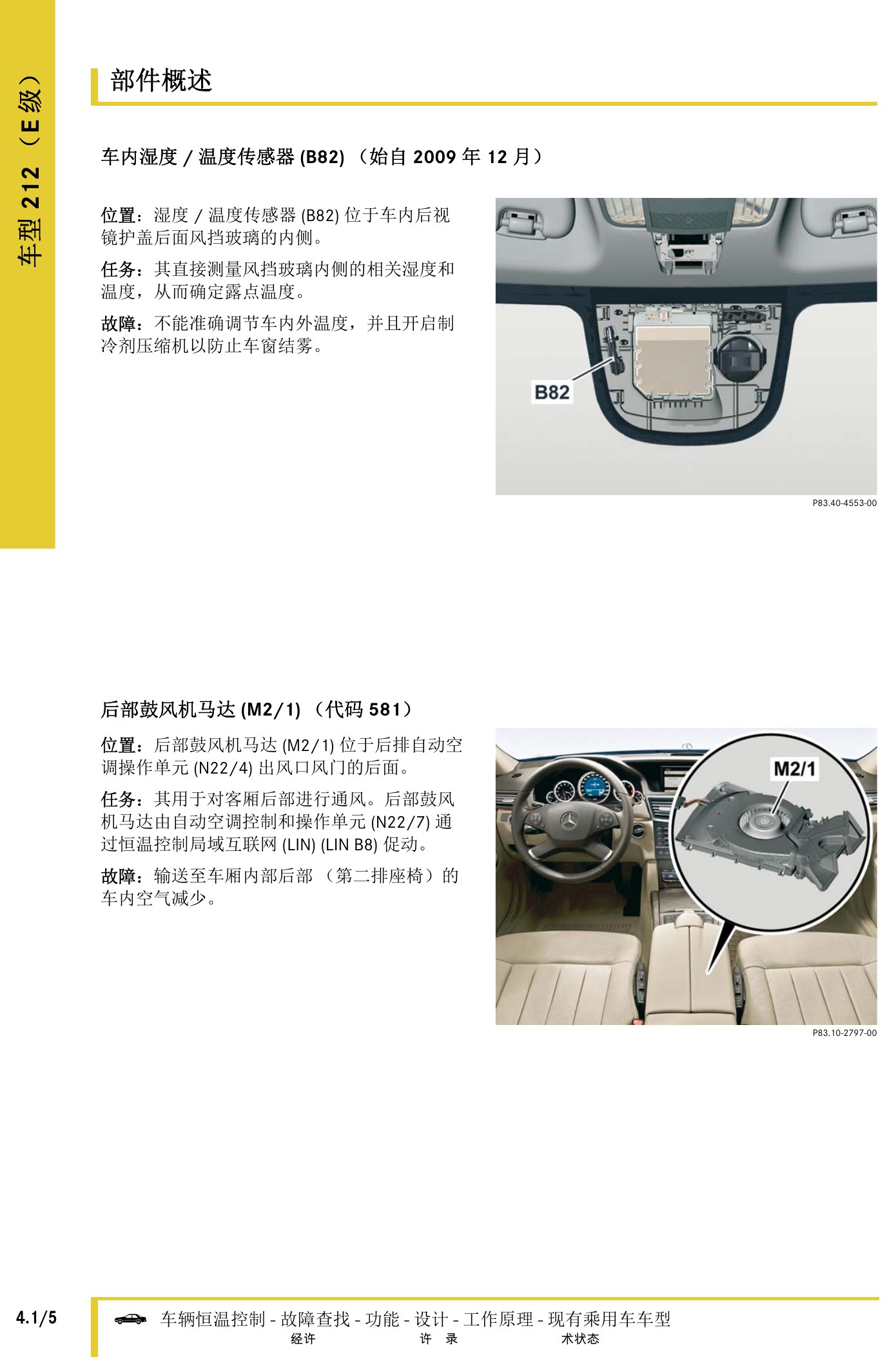

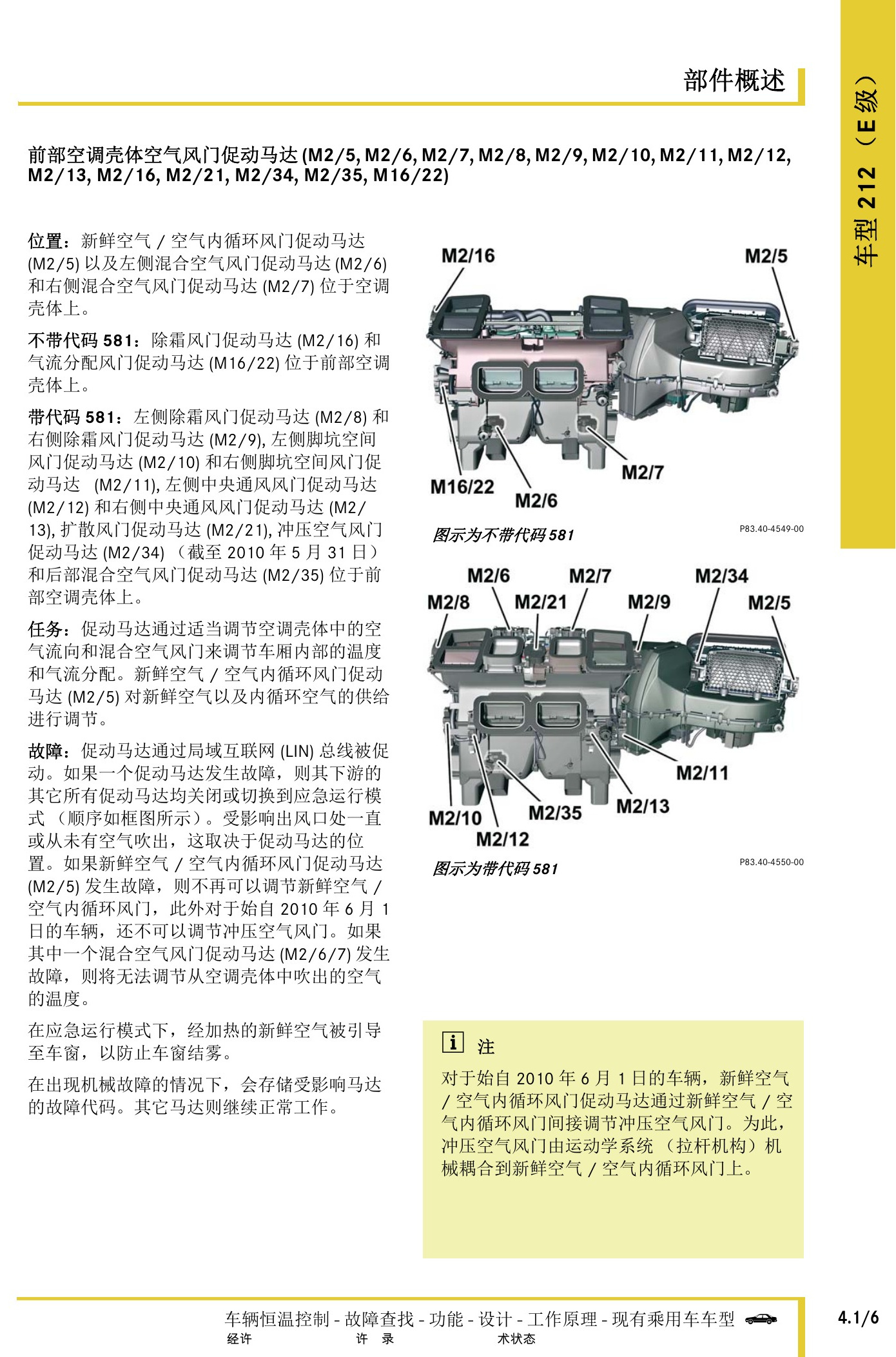

奔驰车辆恒温控制技术指南原第530页。
奔驰车辆恒温控制技术指南原第531页。
奔驰车辆恒温控制技术指南原第532页。

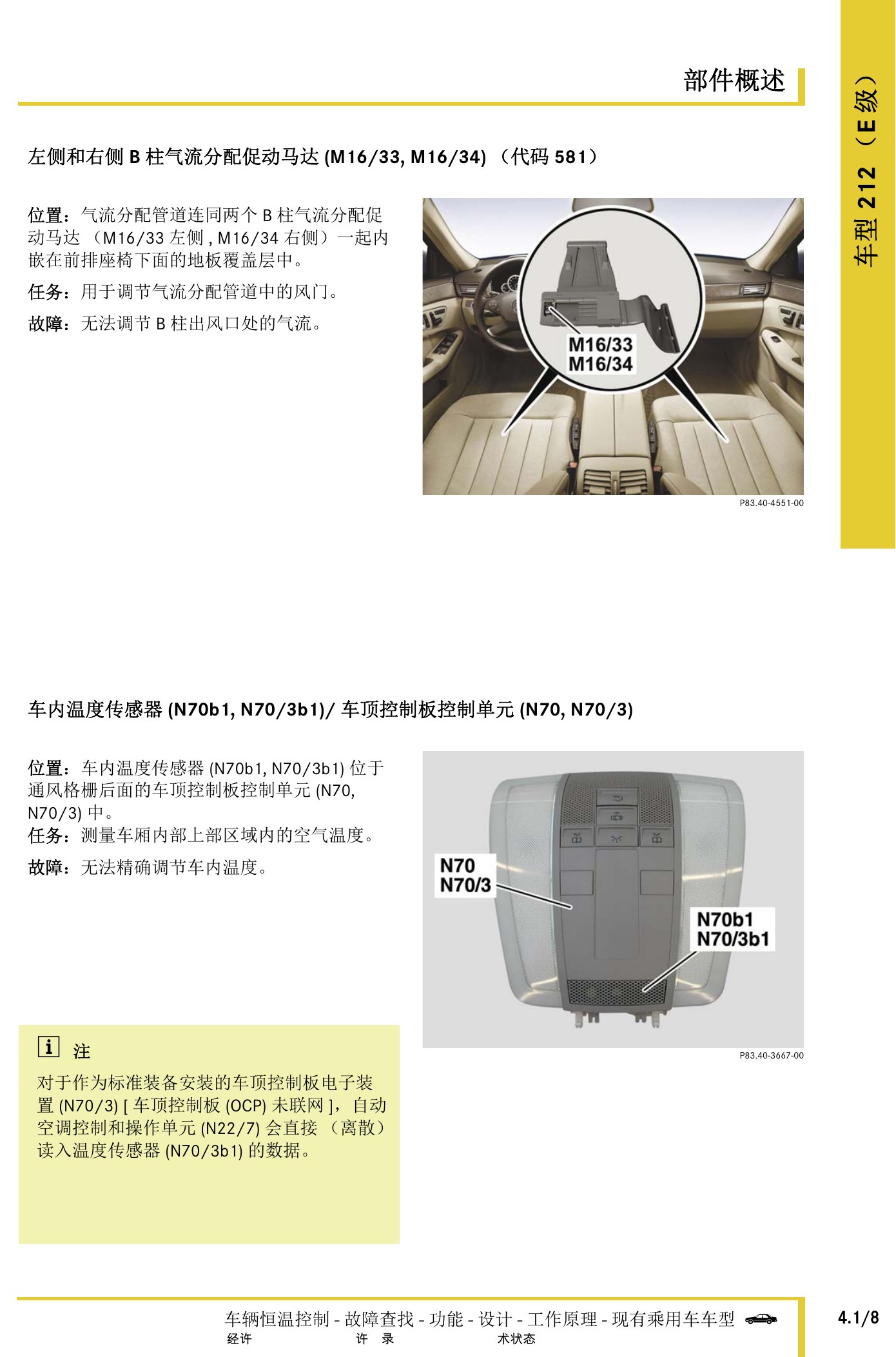

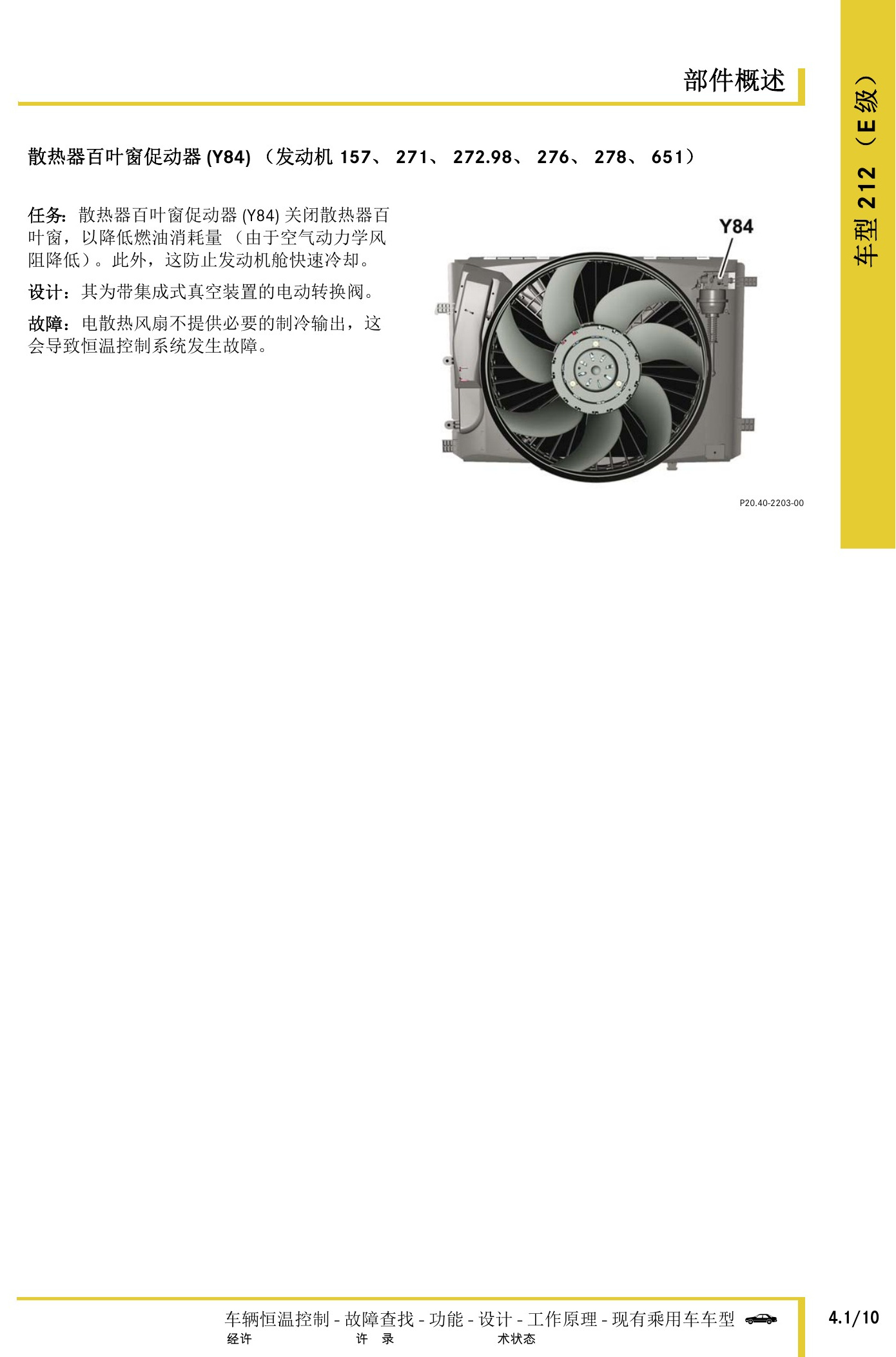

奔驰车辆恒温控制技术指南原第533页。

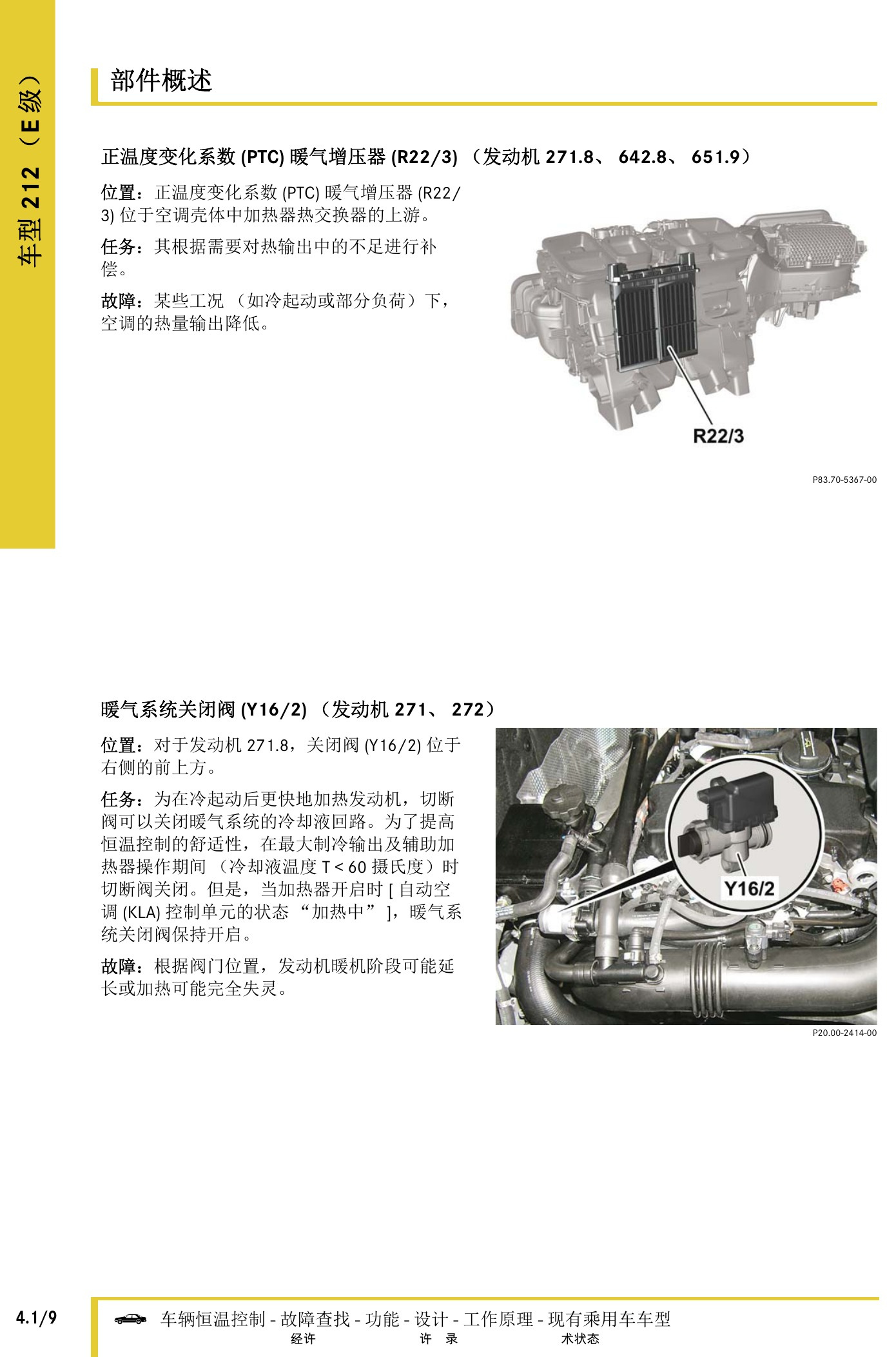

奔驰车辆恒温控制技术指南原第534页。

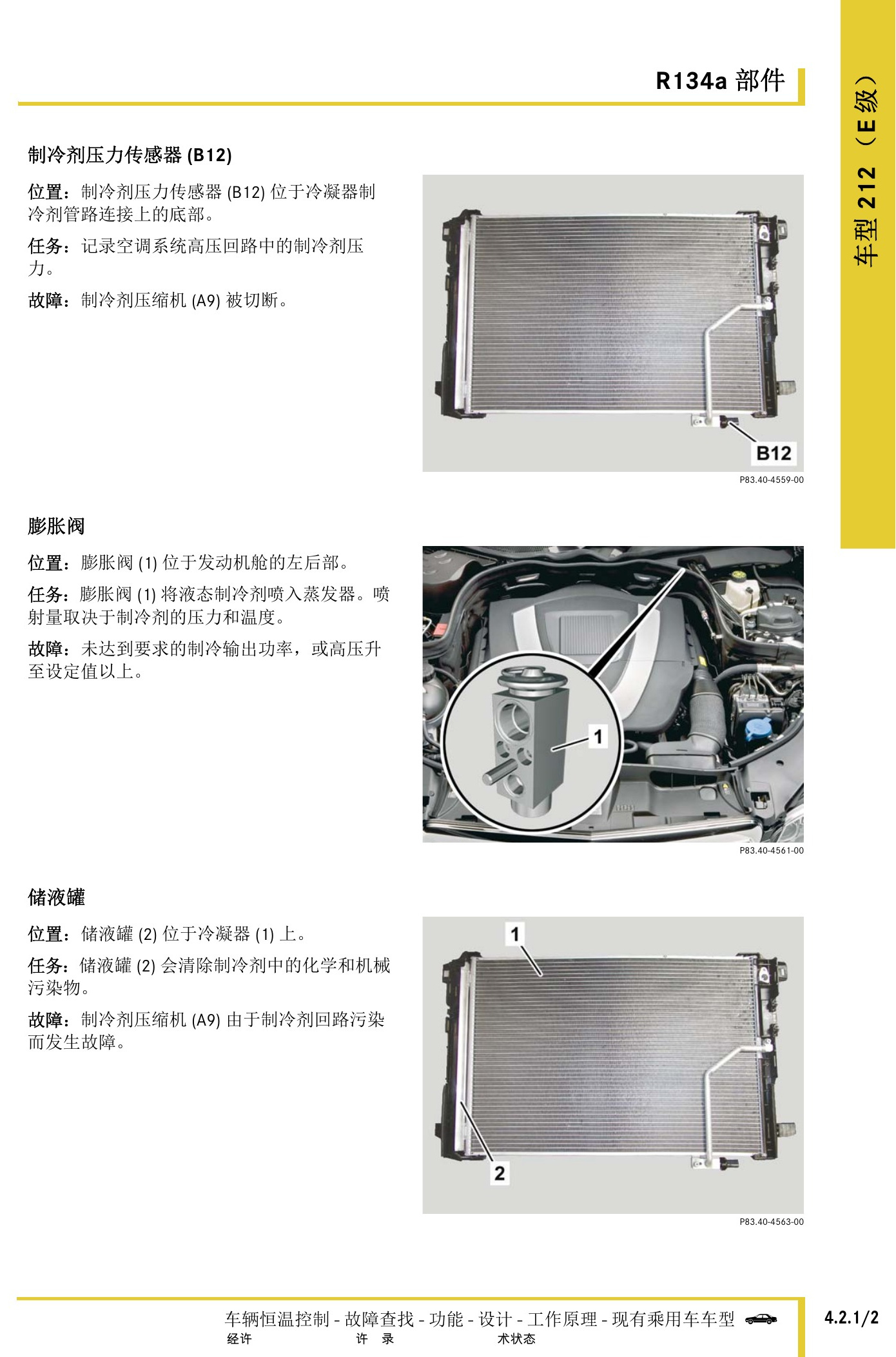

奔驰车辆恒温控制技术指南原第535页。

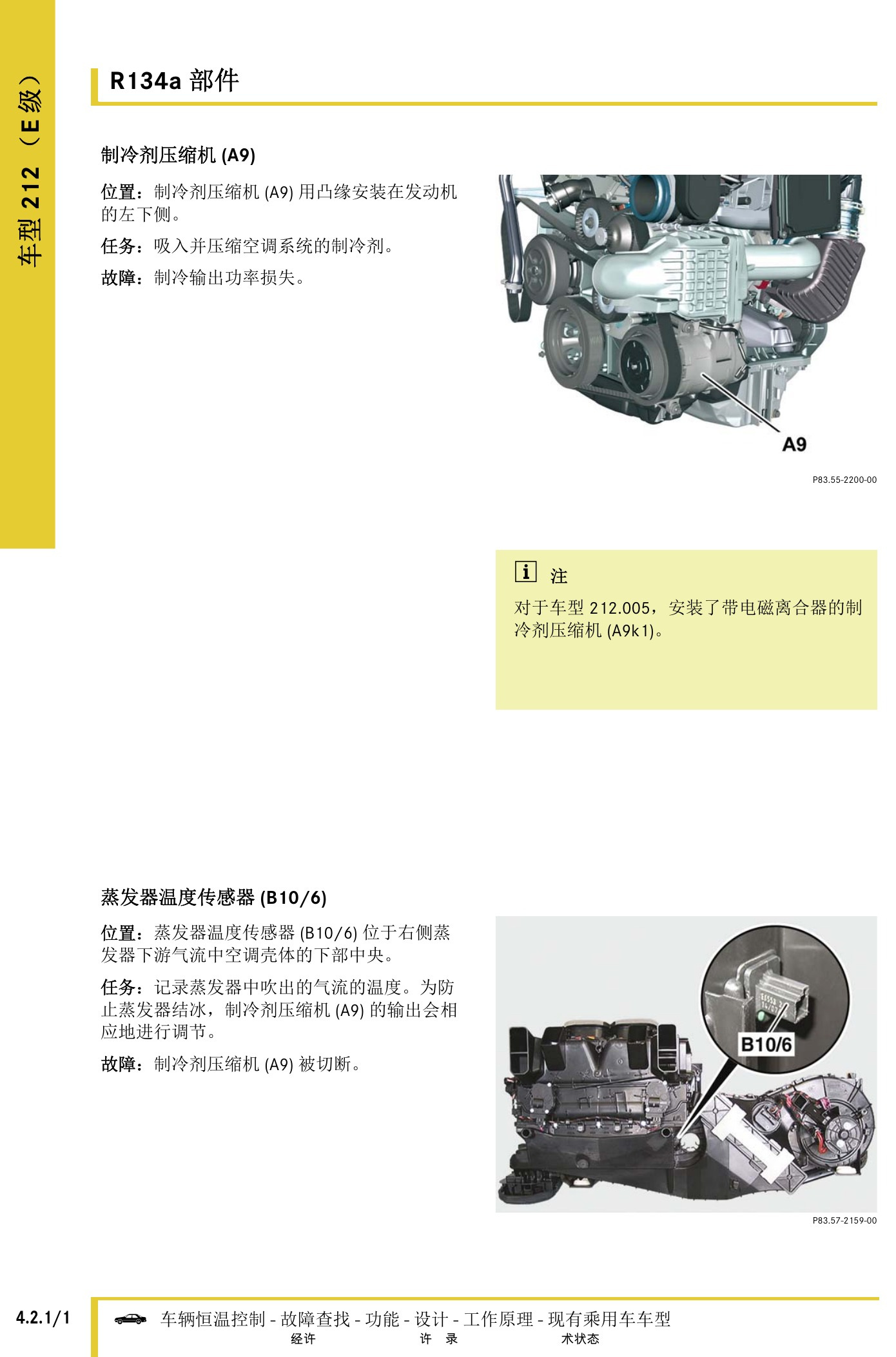

奔驰车辆恒温控制技术指南原第536页。

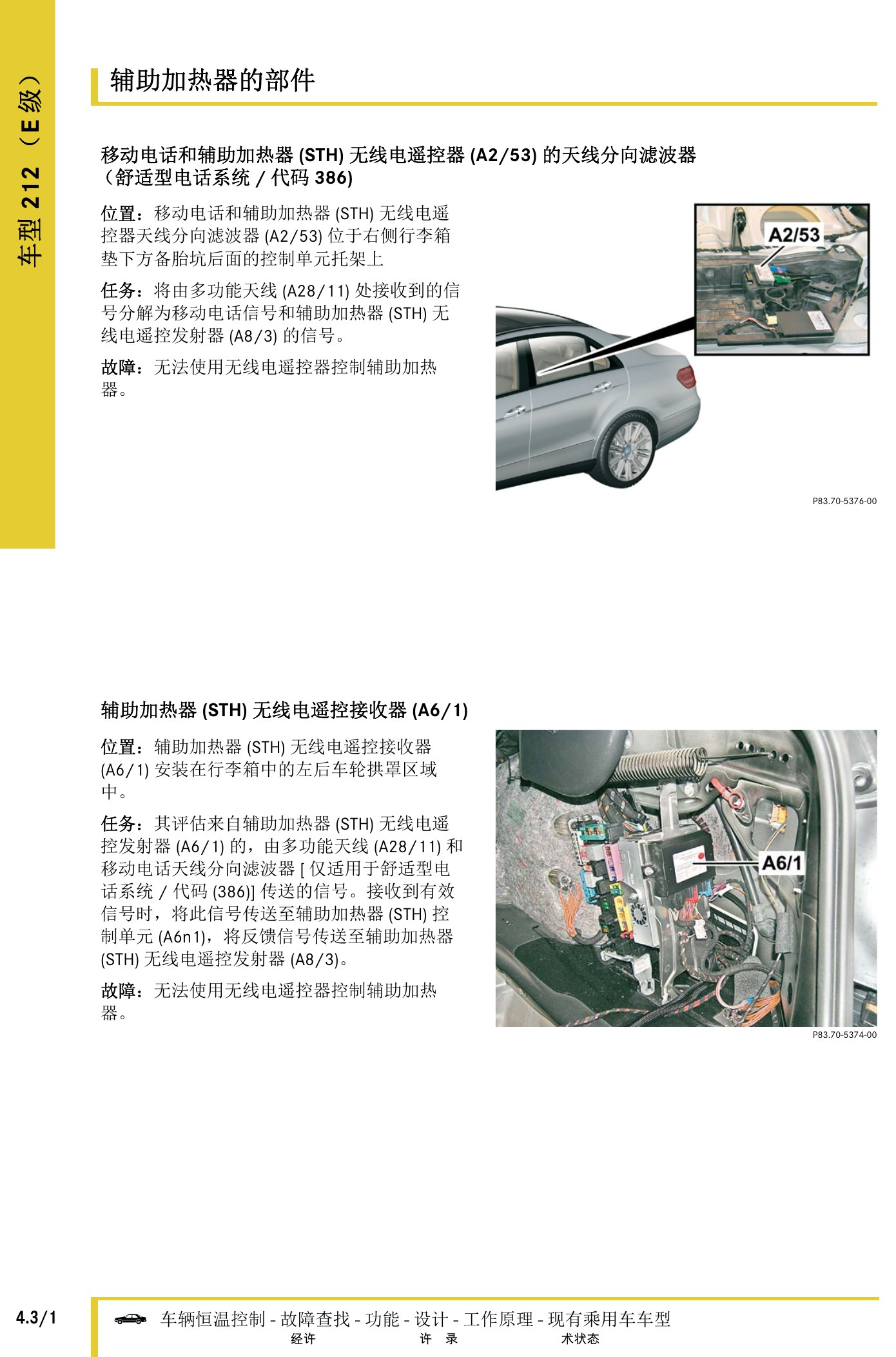

奔驰车辆恒温控制技术指南原第537页。
奔驰车辆恒温控制技术指南原第538页。

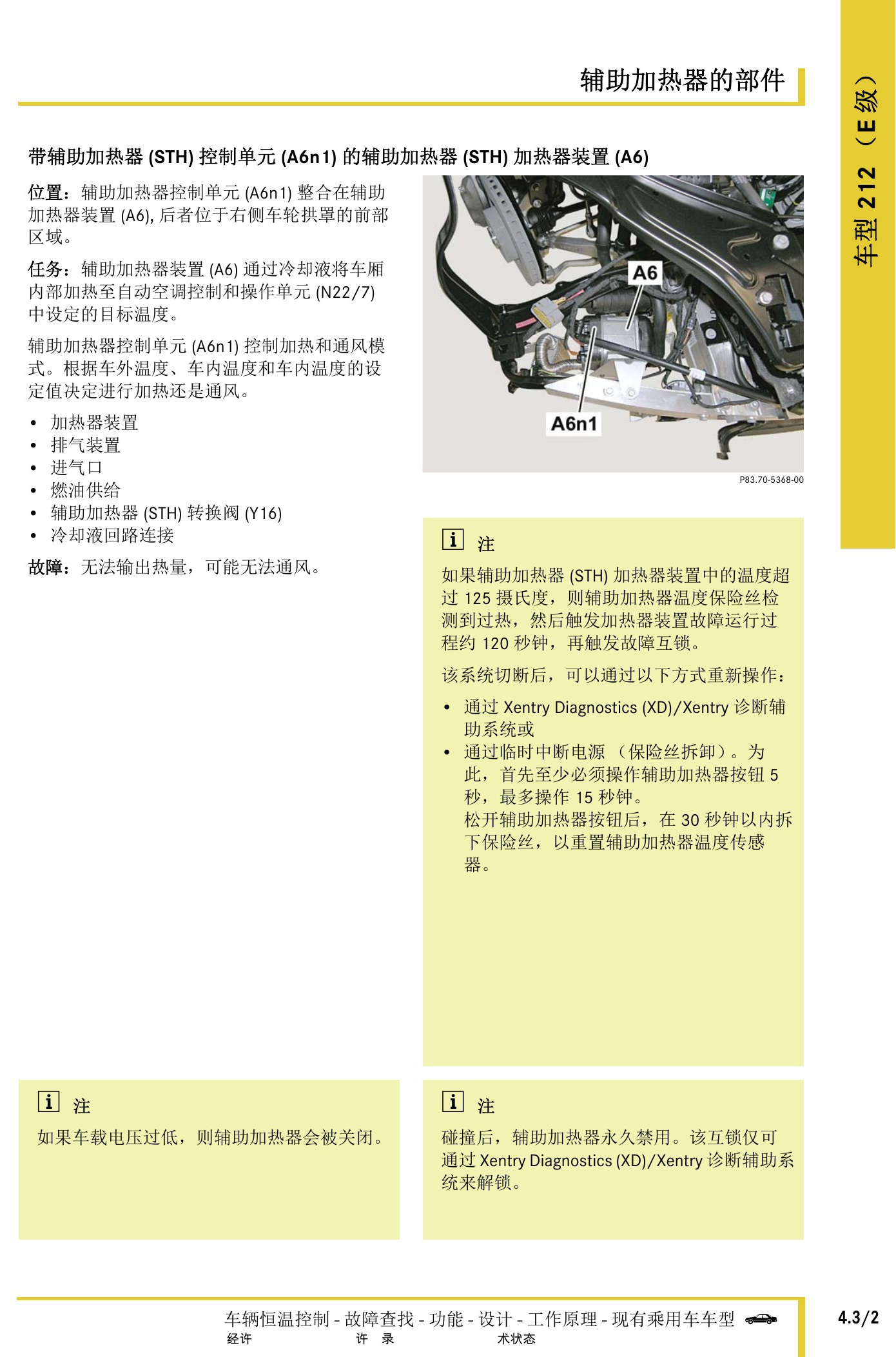

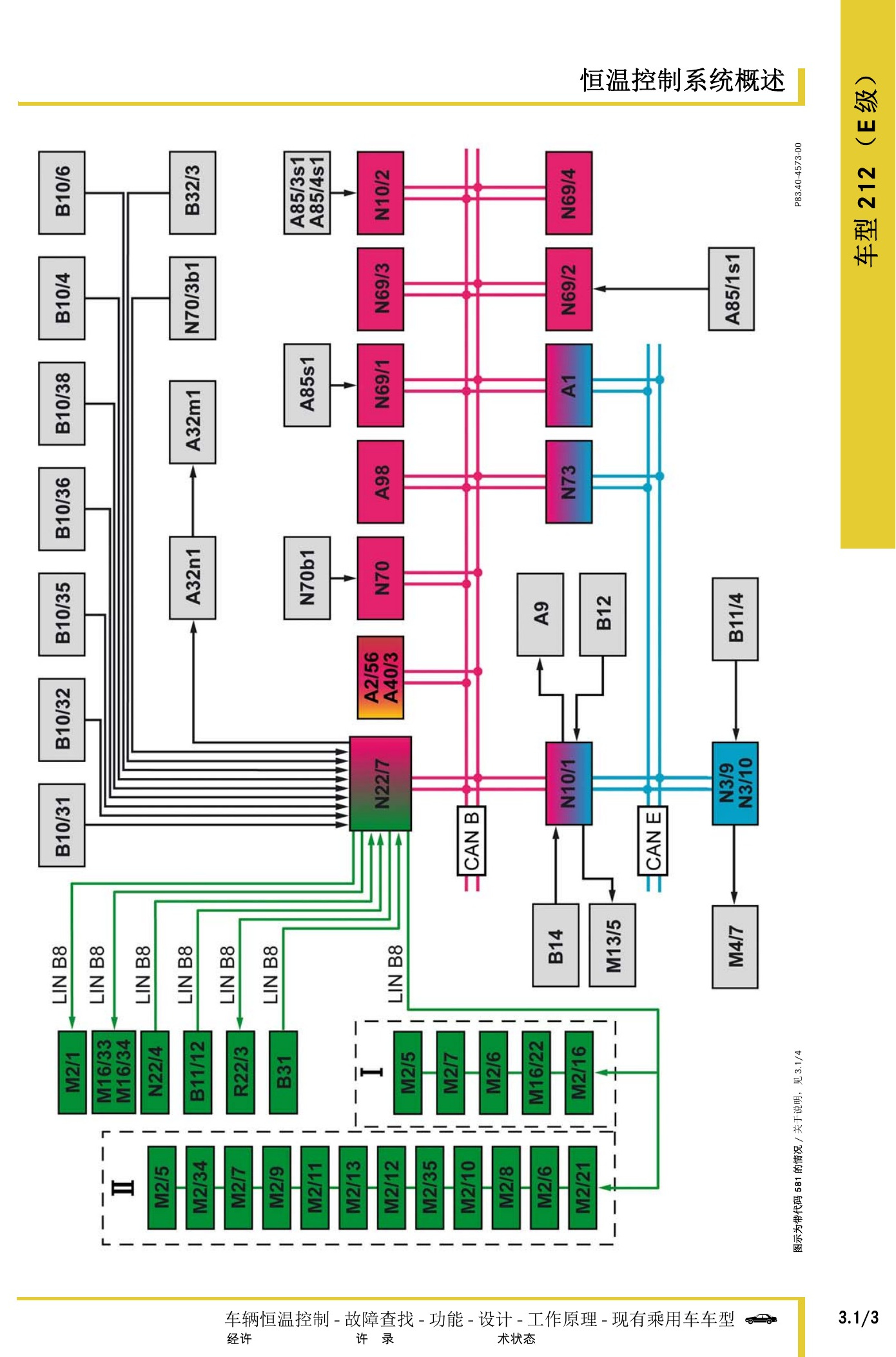

奔驰车辆恒温控制技术指南原第539页。

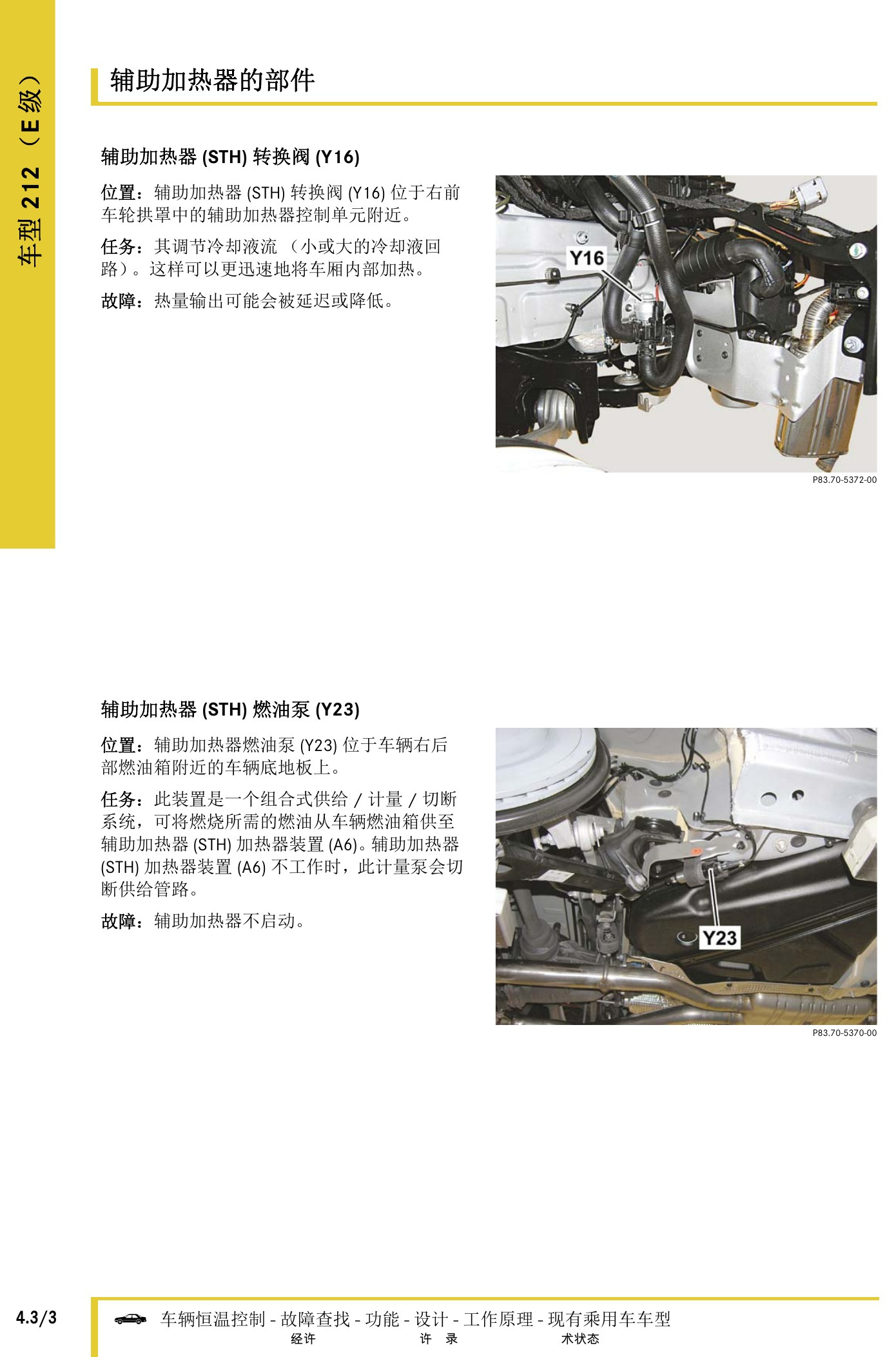

奔驰车辆恒温控制技术指南原第540页。

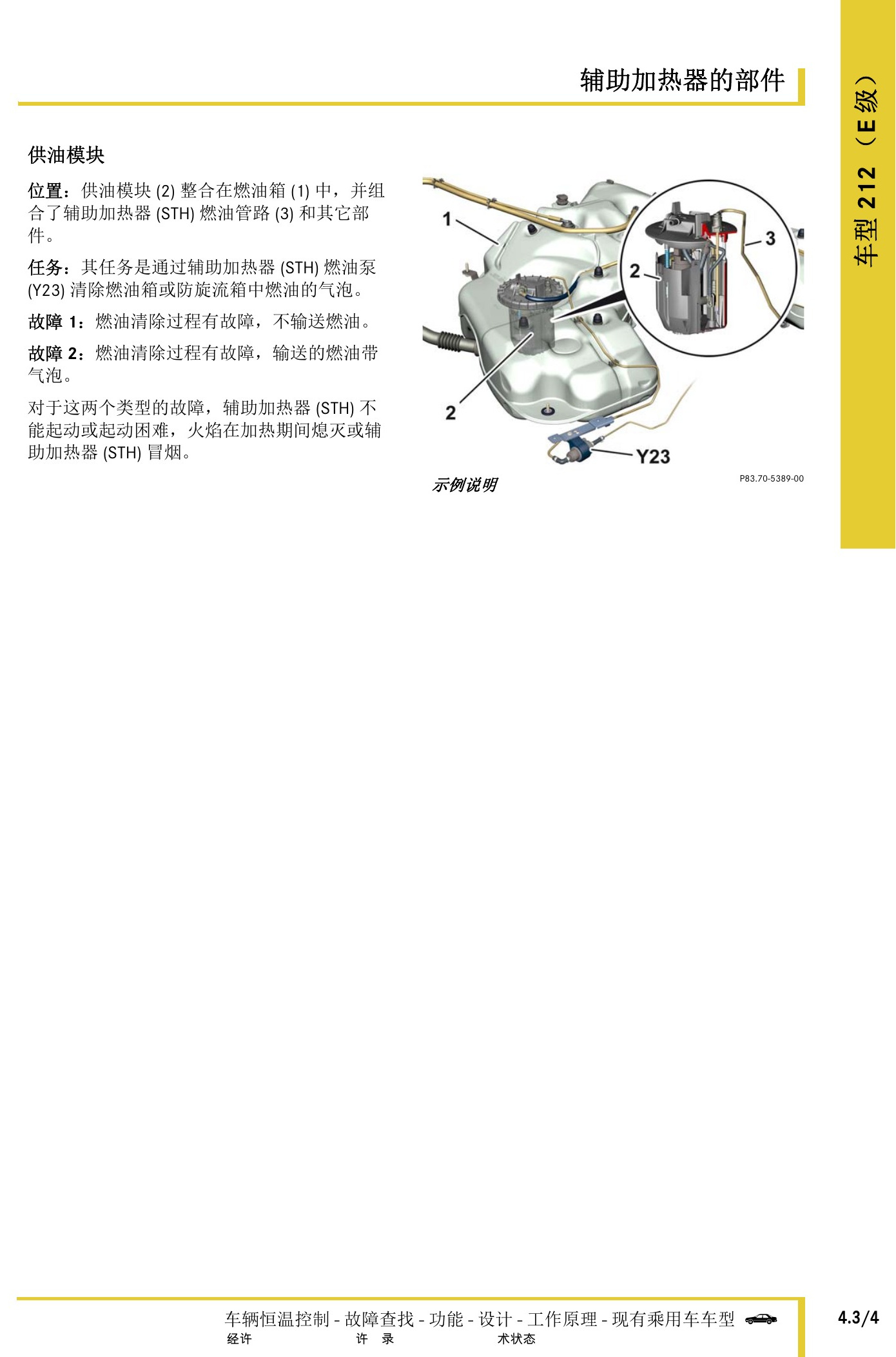

奔驰车辆恒温控制技术指南原第541页。

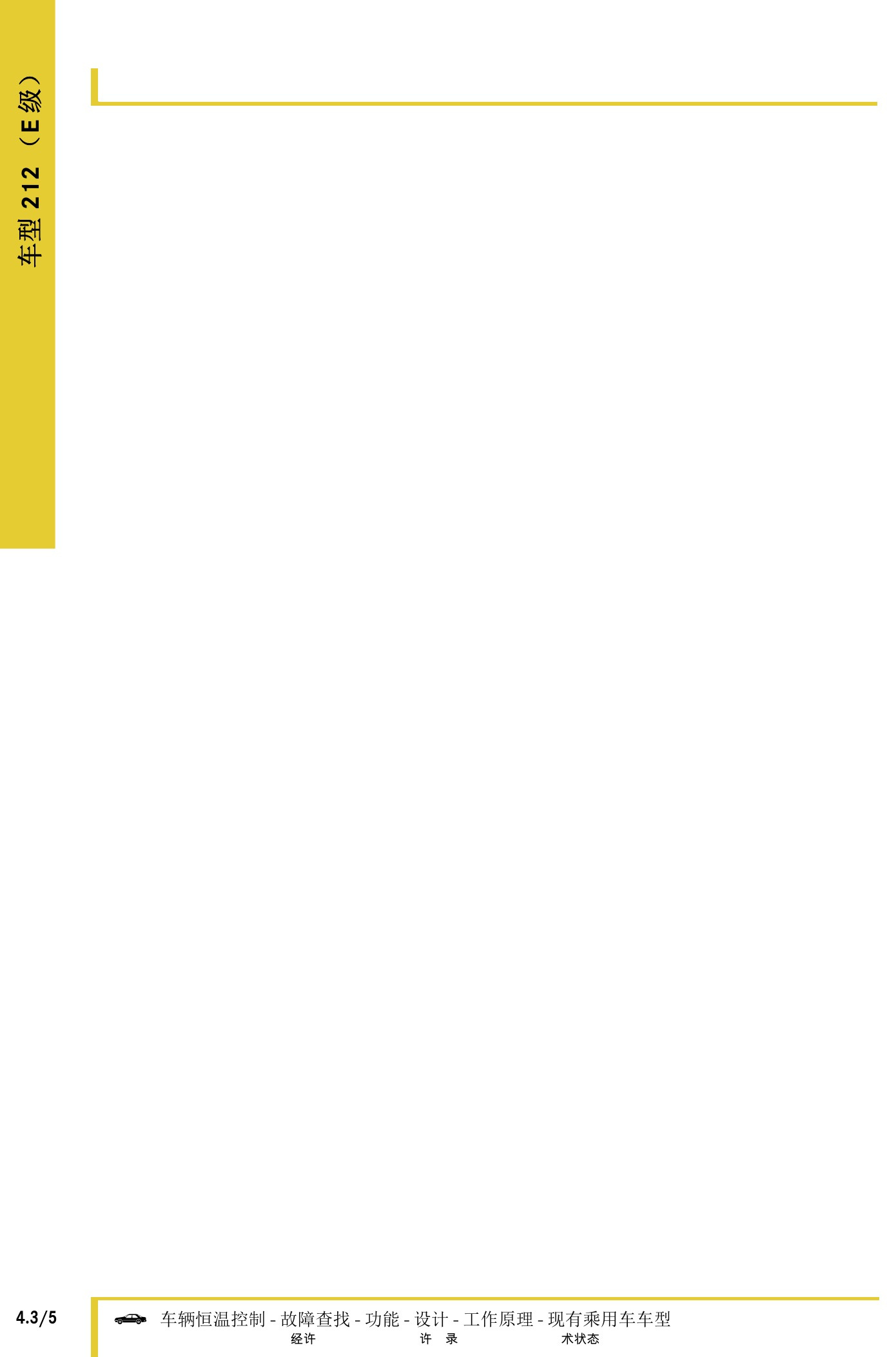

奔驰车辆恒温控制技术指南原第542页。

四、C215 CL级与W220 S级恒温控制资料

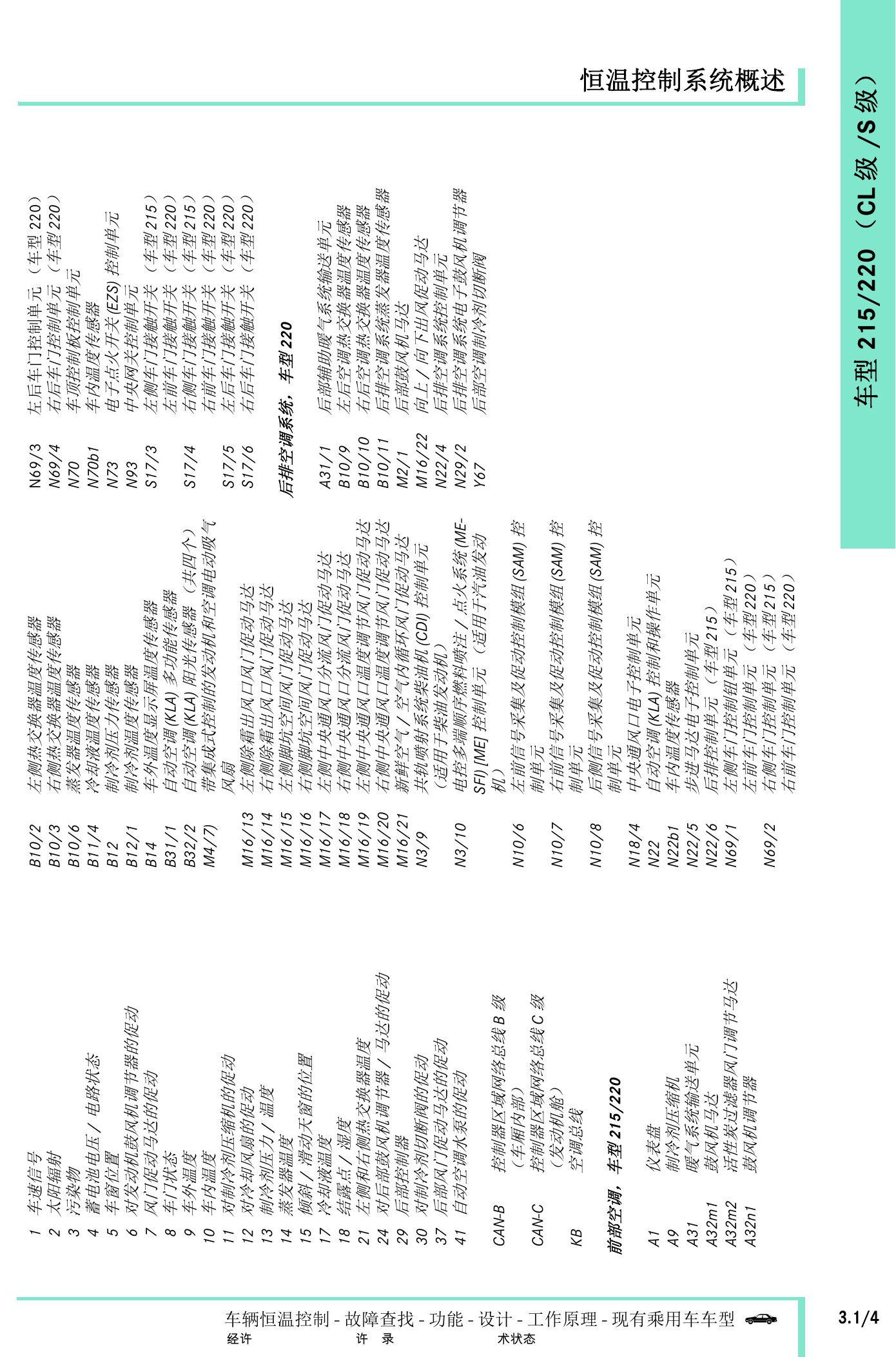

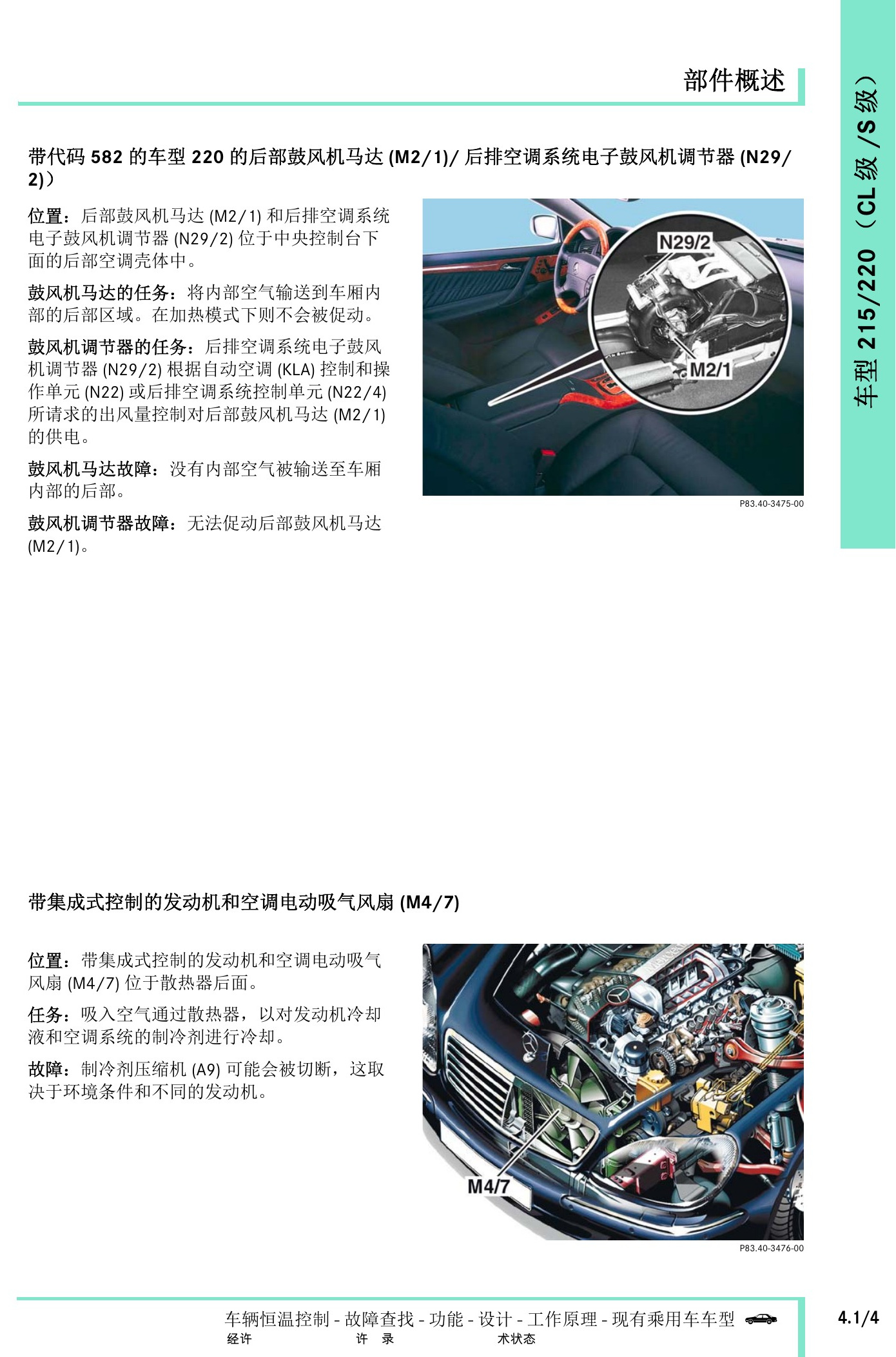

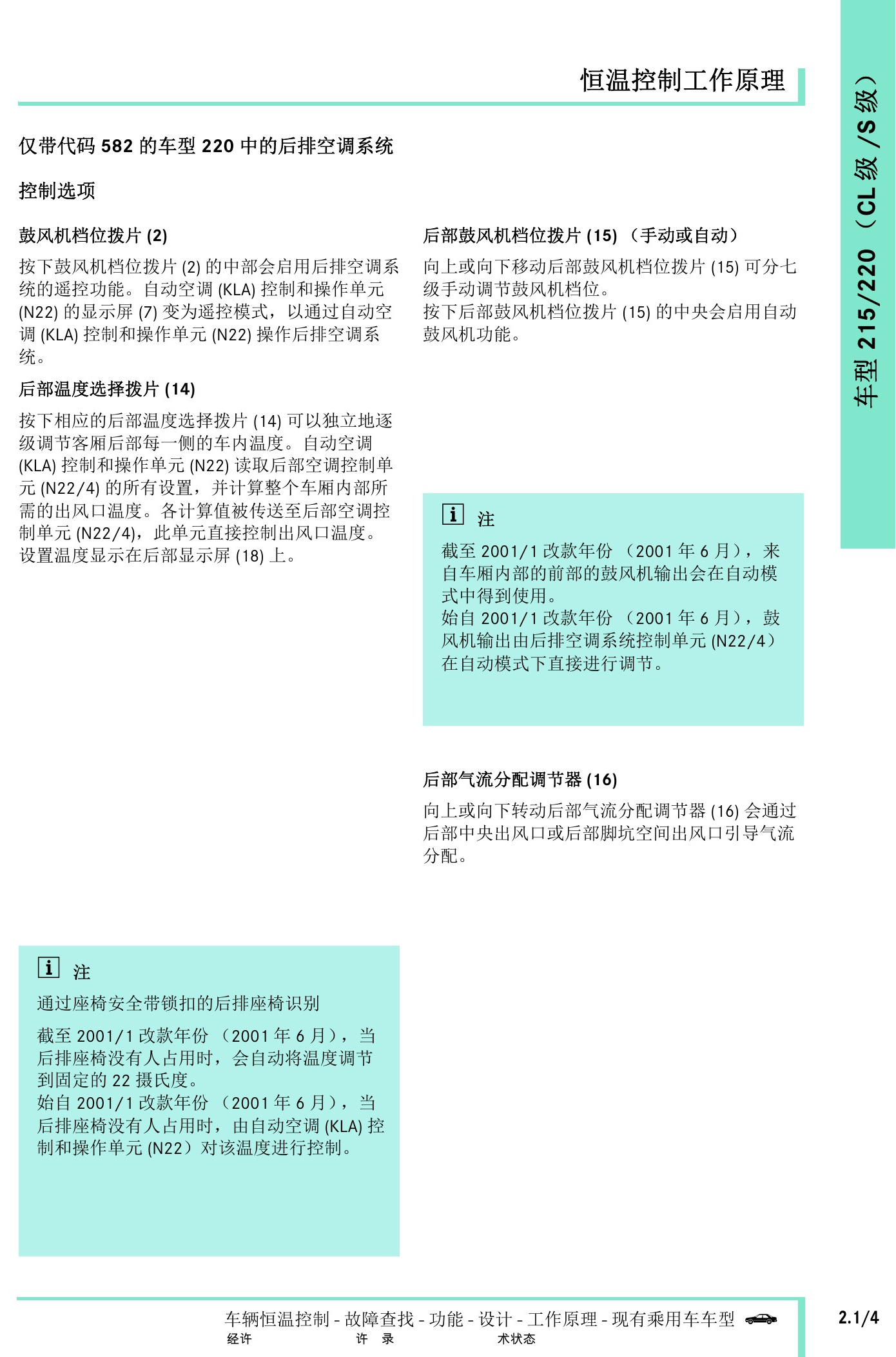

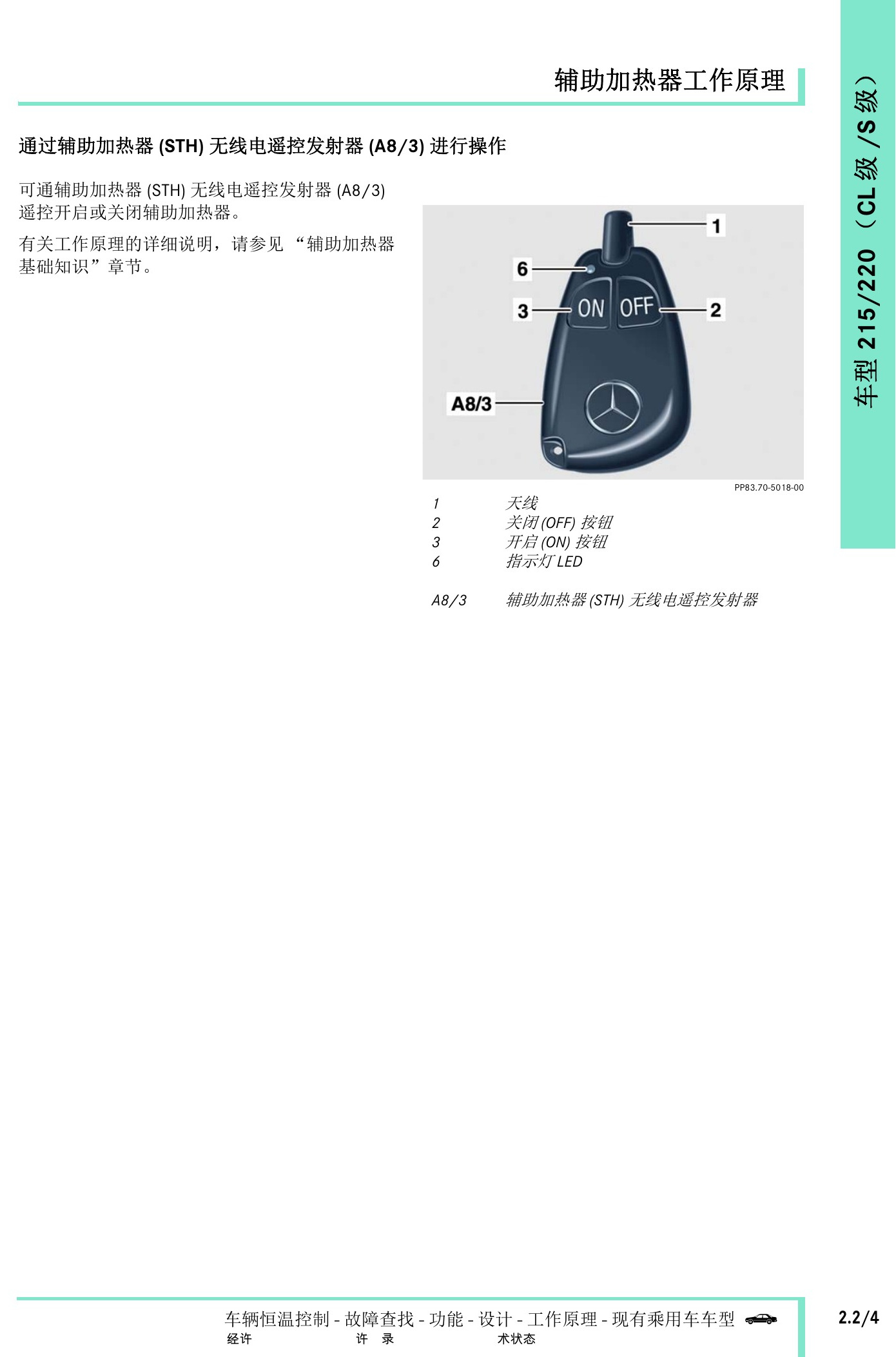

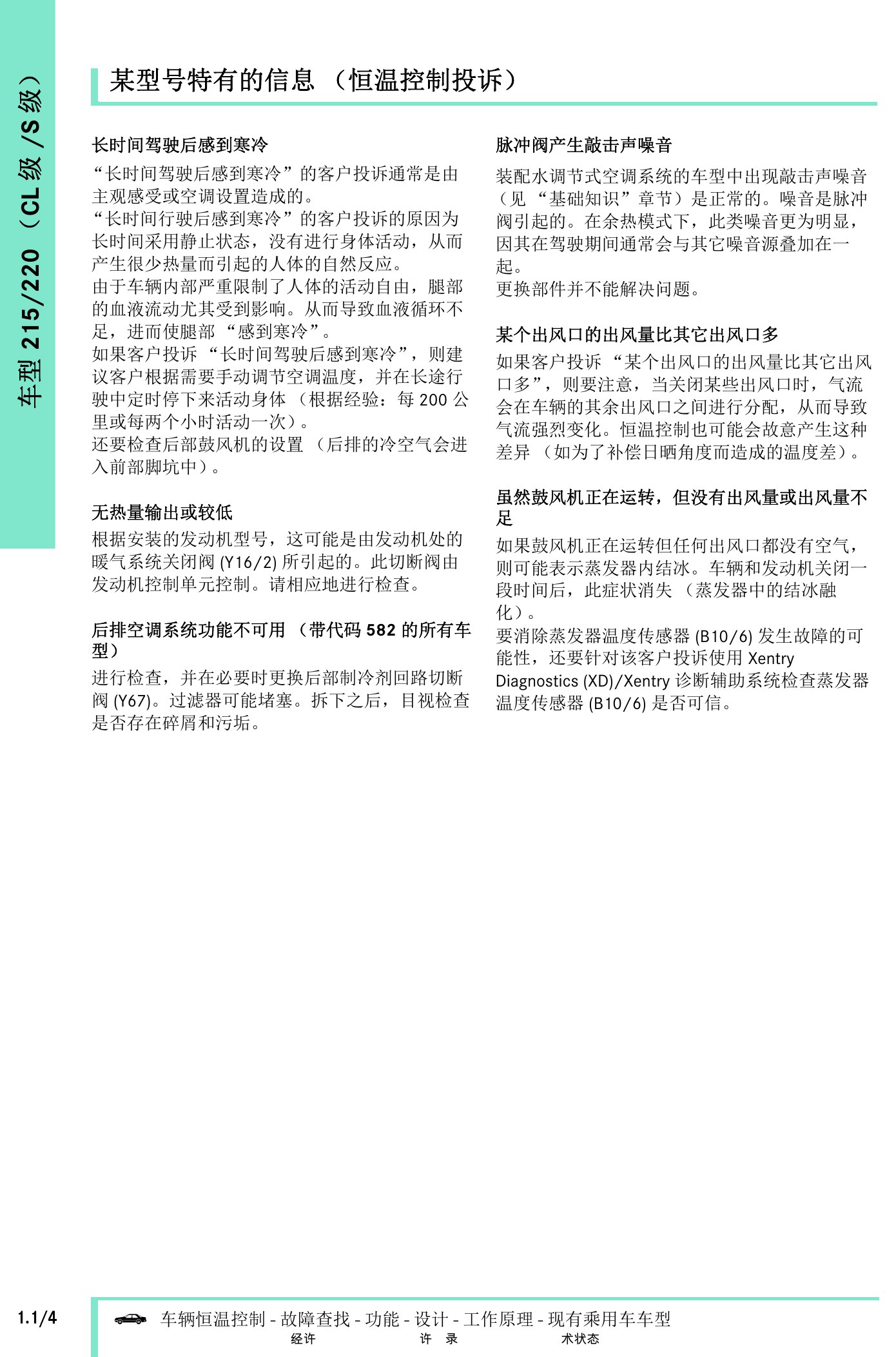

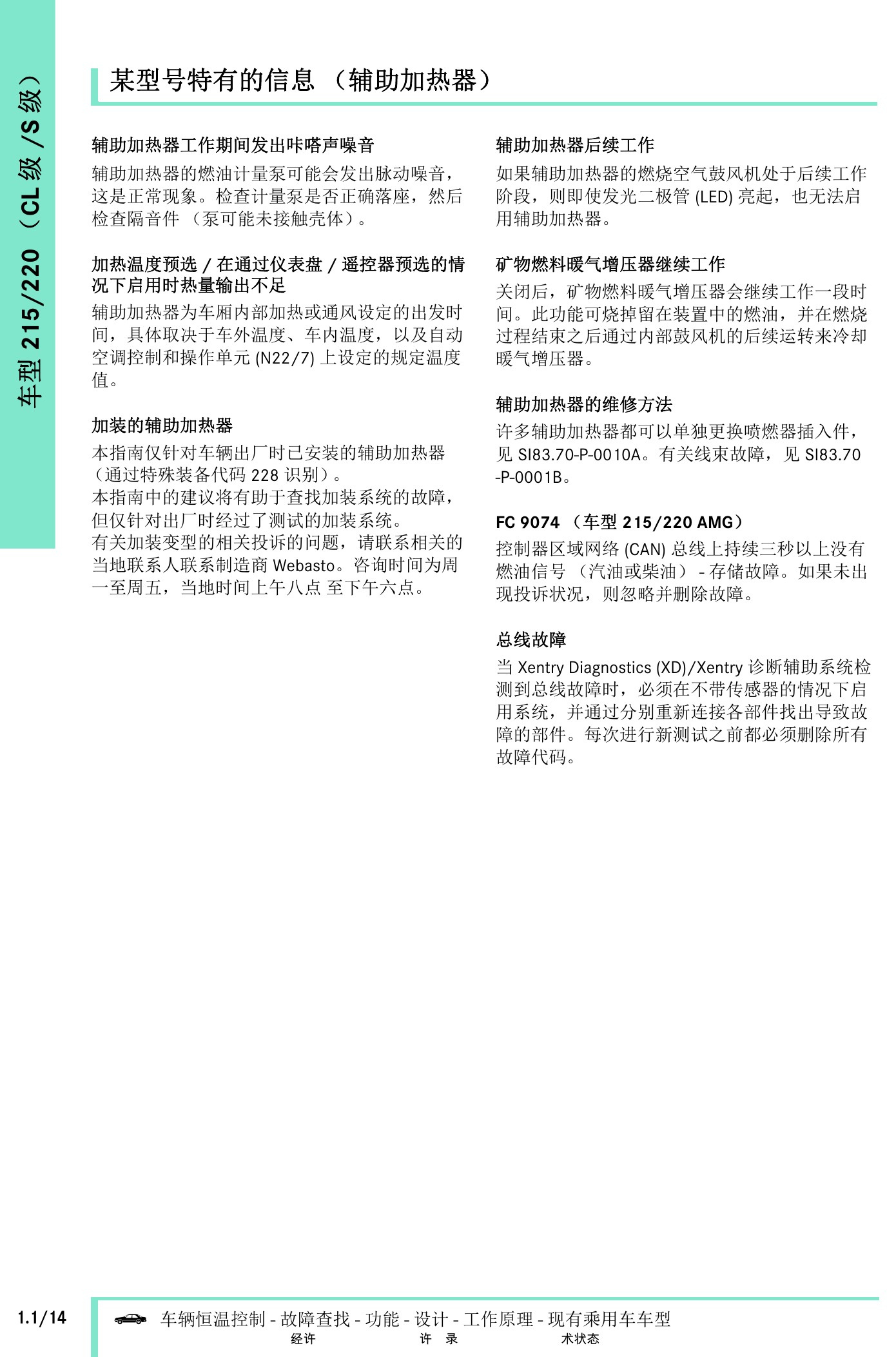

本组老款CL/S级资料包含水调节式系统特点、操作功能、系统图、R134a部件和辅助加热器。

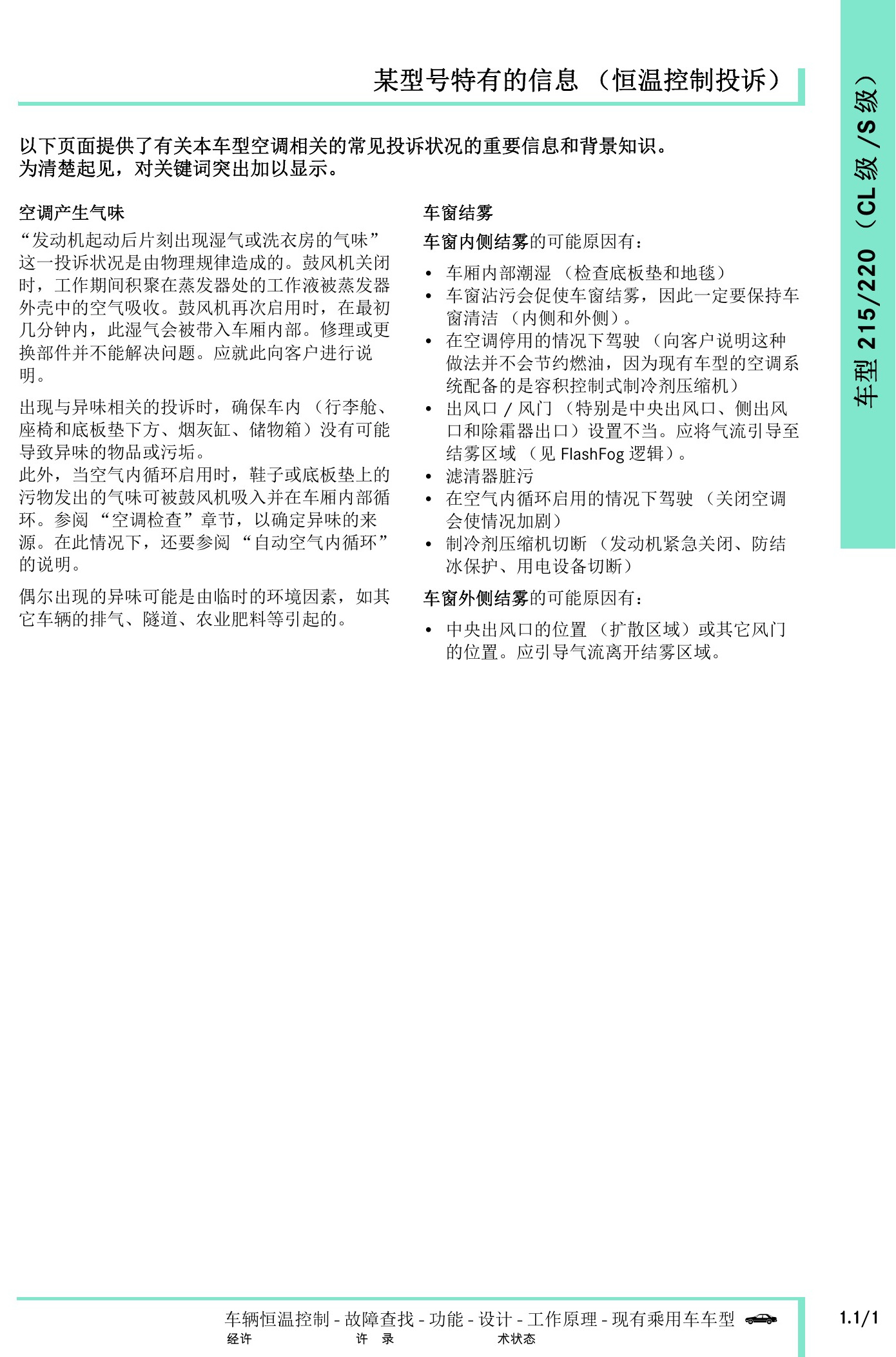

奔驰车辆恒温控制技术指南原第543页。
奔驰车辆恒温控制技术指南原第544页。

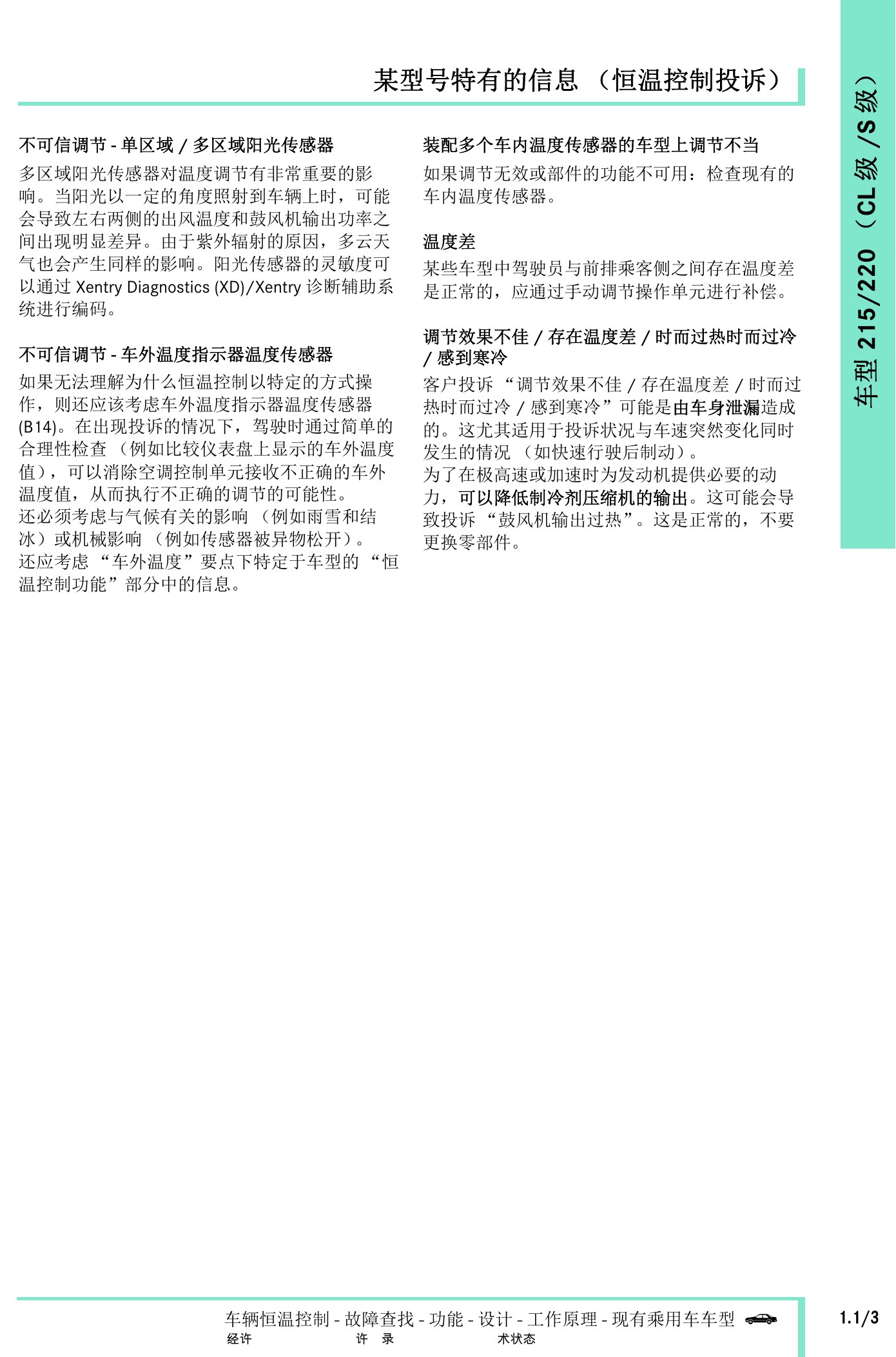

奔驰车辆恒温控制技术指南原第545页。
奔驰车辆恒温控制技术指南原第546页。

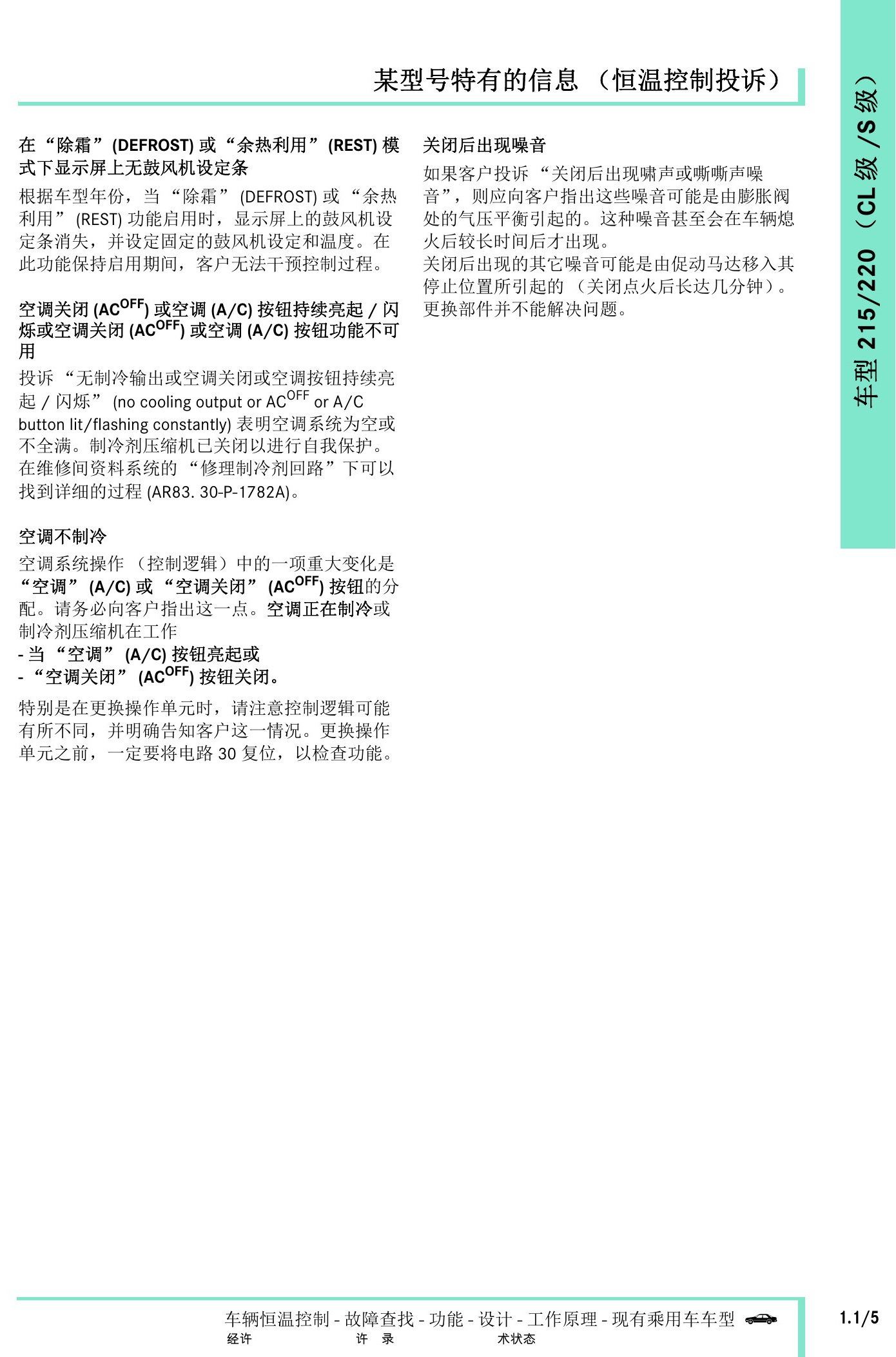

奔驰车辆恒温控制技术指南原第547页。

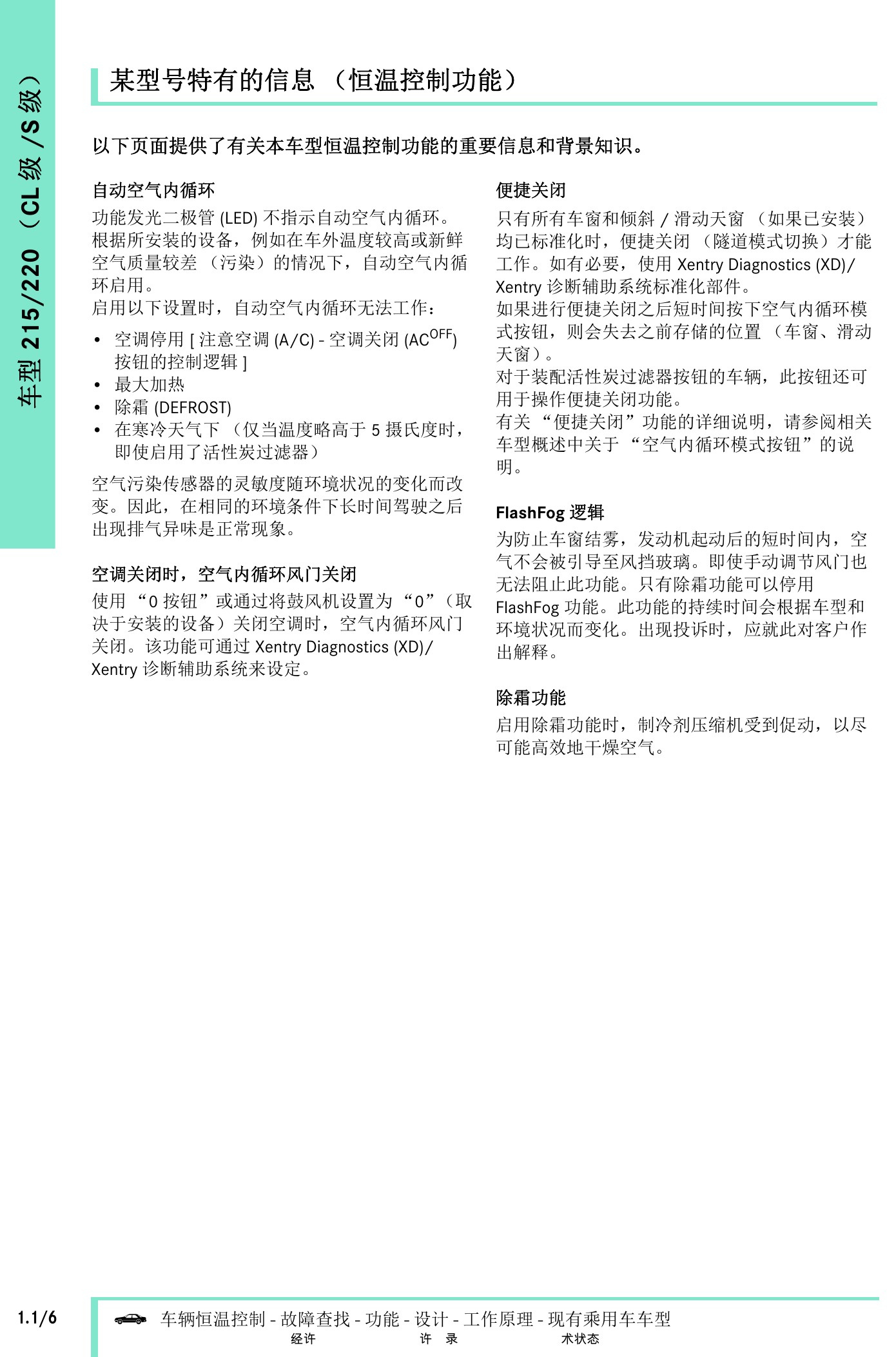

奔驰车辆恒温控制技术指南原第548页。

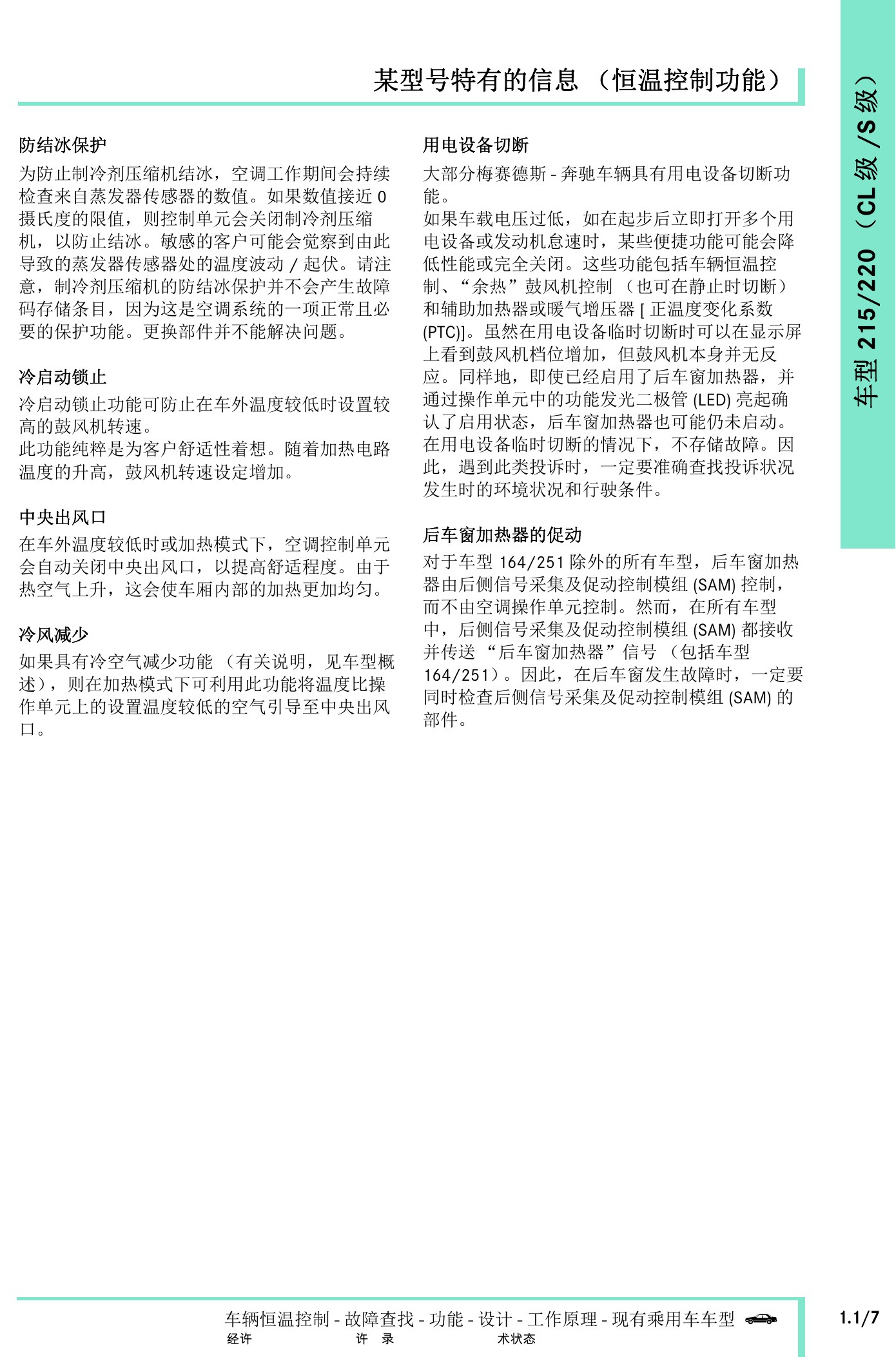

奔驰车辆恒温控制技术指南原第549页。

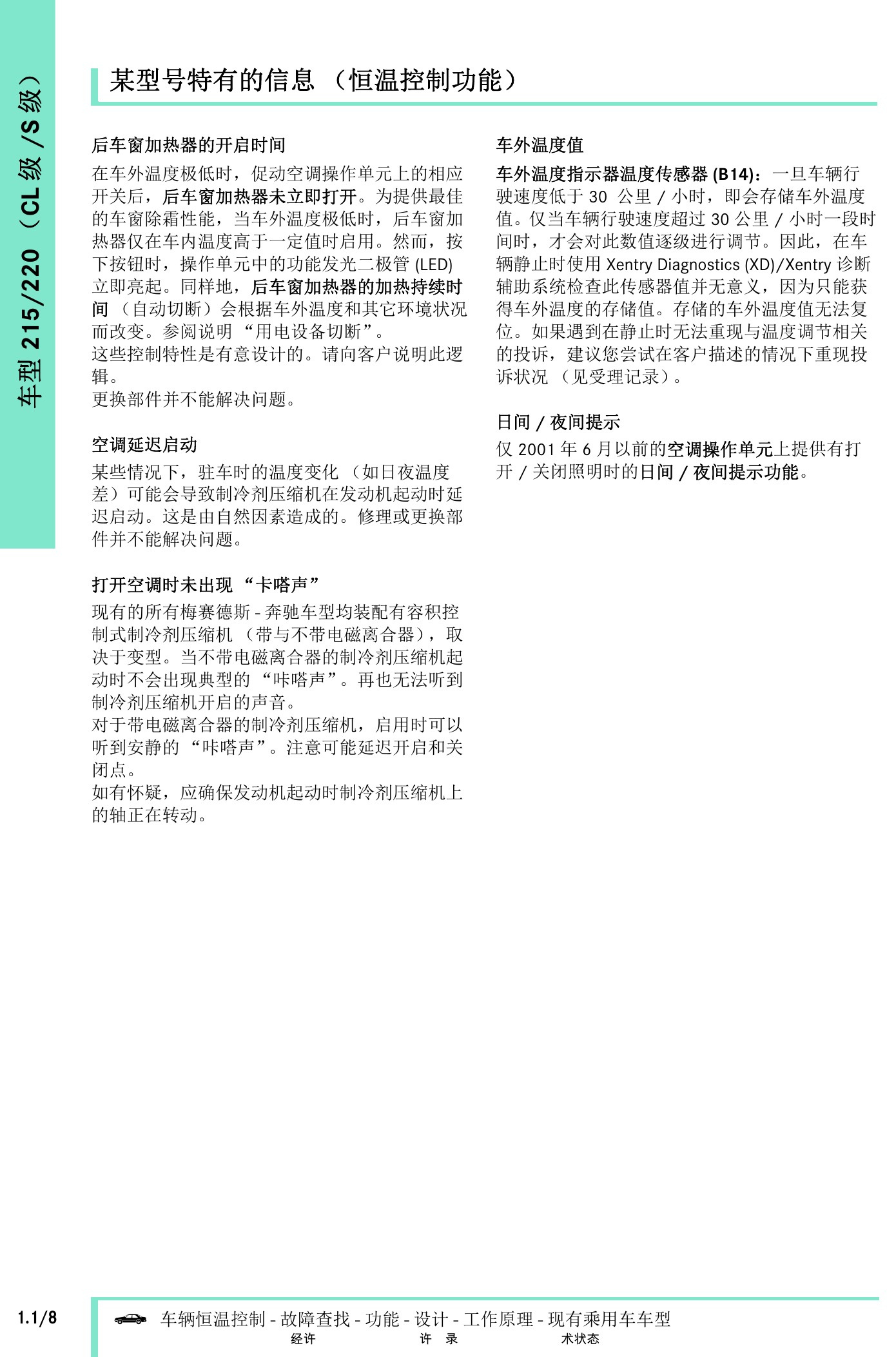

奔驰车辆恒温控制技术指南原第550页。

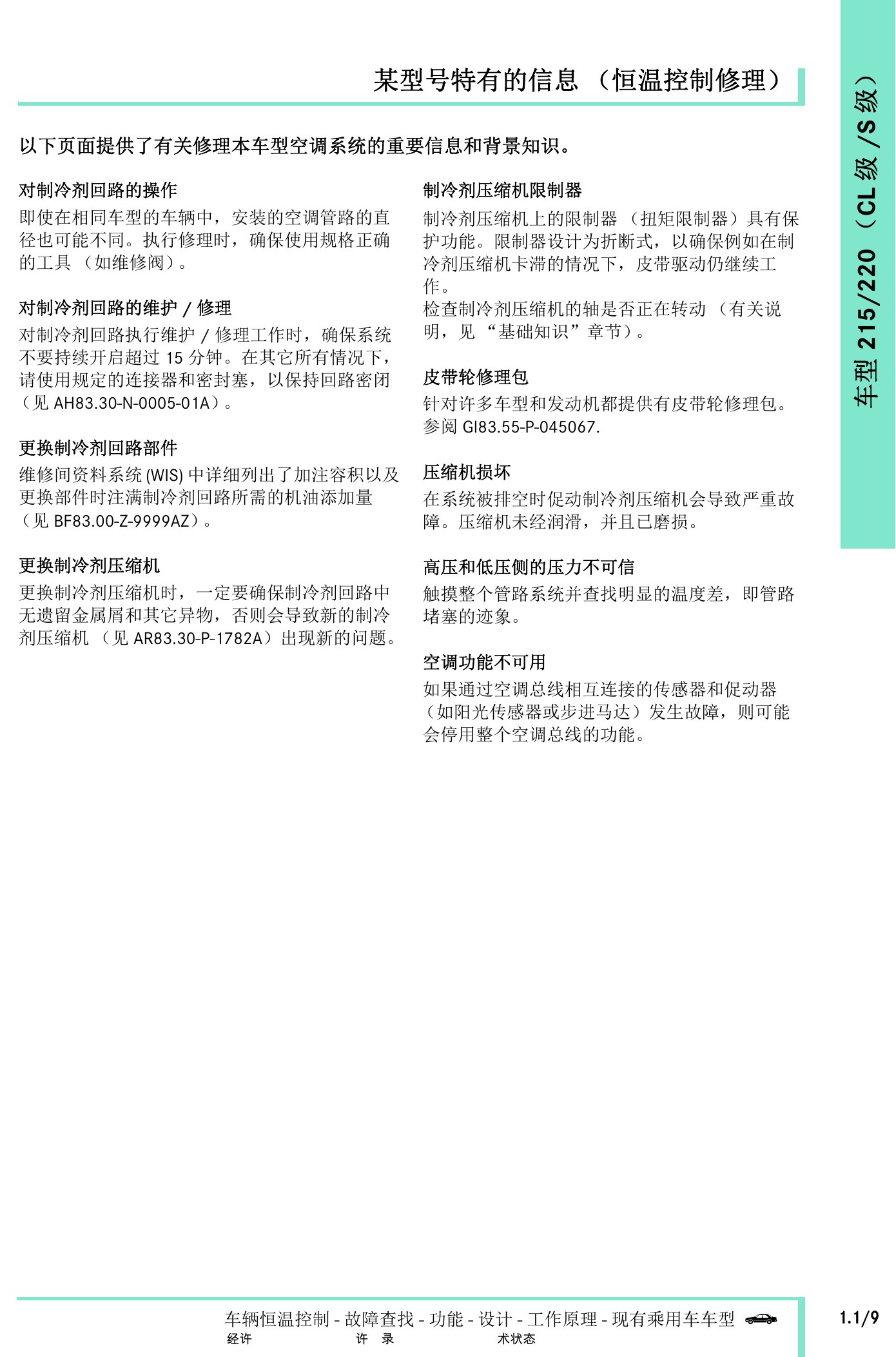

奔驰车辆恒温控制技术指南原第551页。

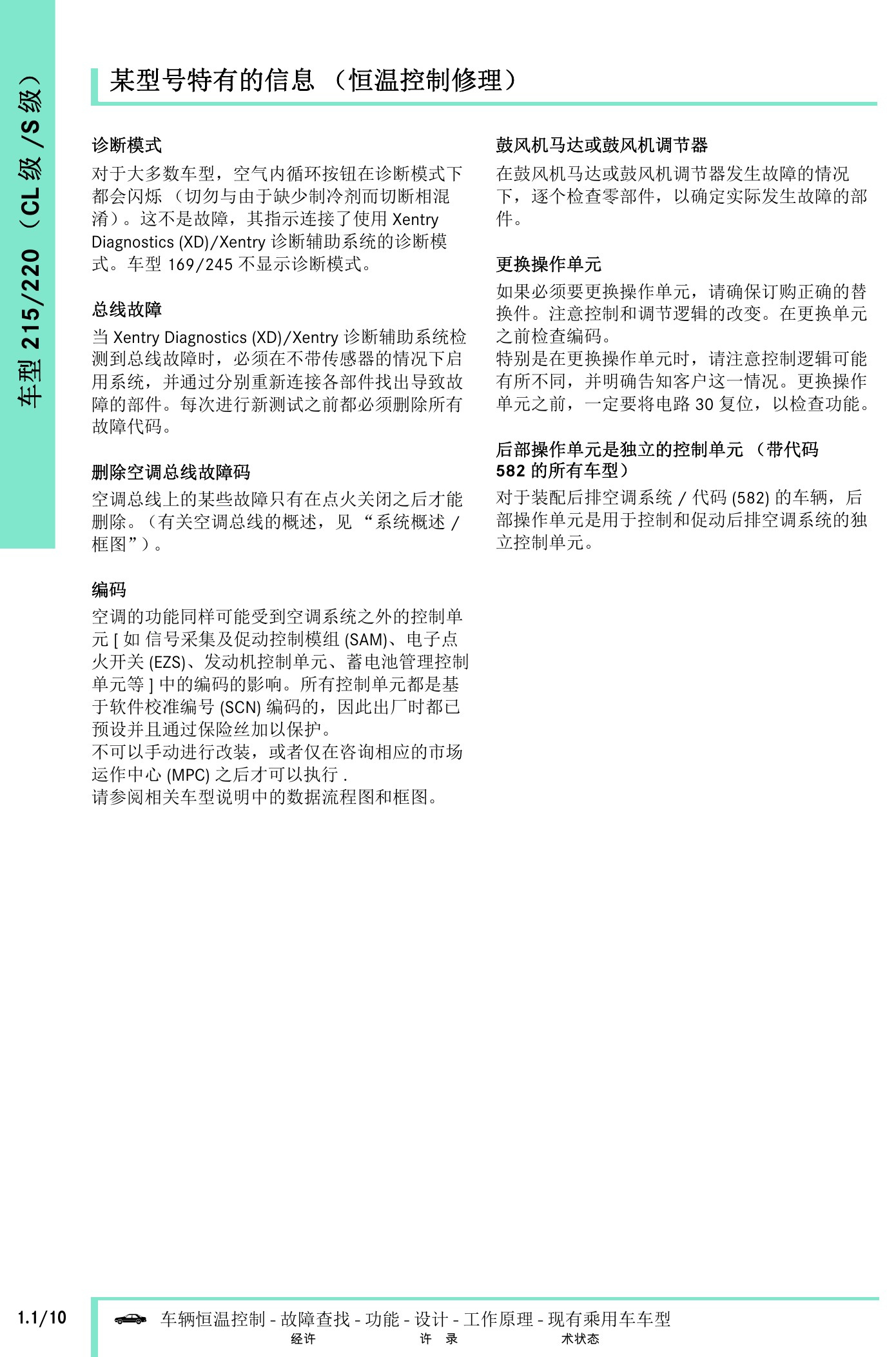

奔驰车辆恒温控制技术指南原第552页。
奔驰车辆恒温控制技术指南原第553页。

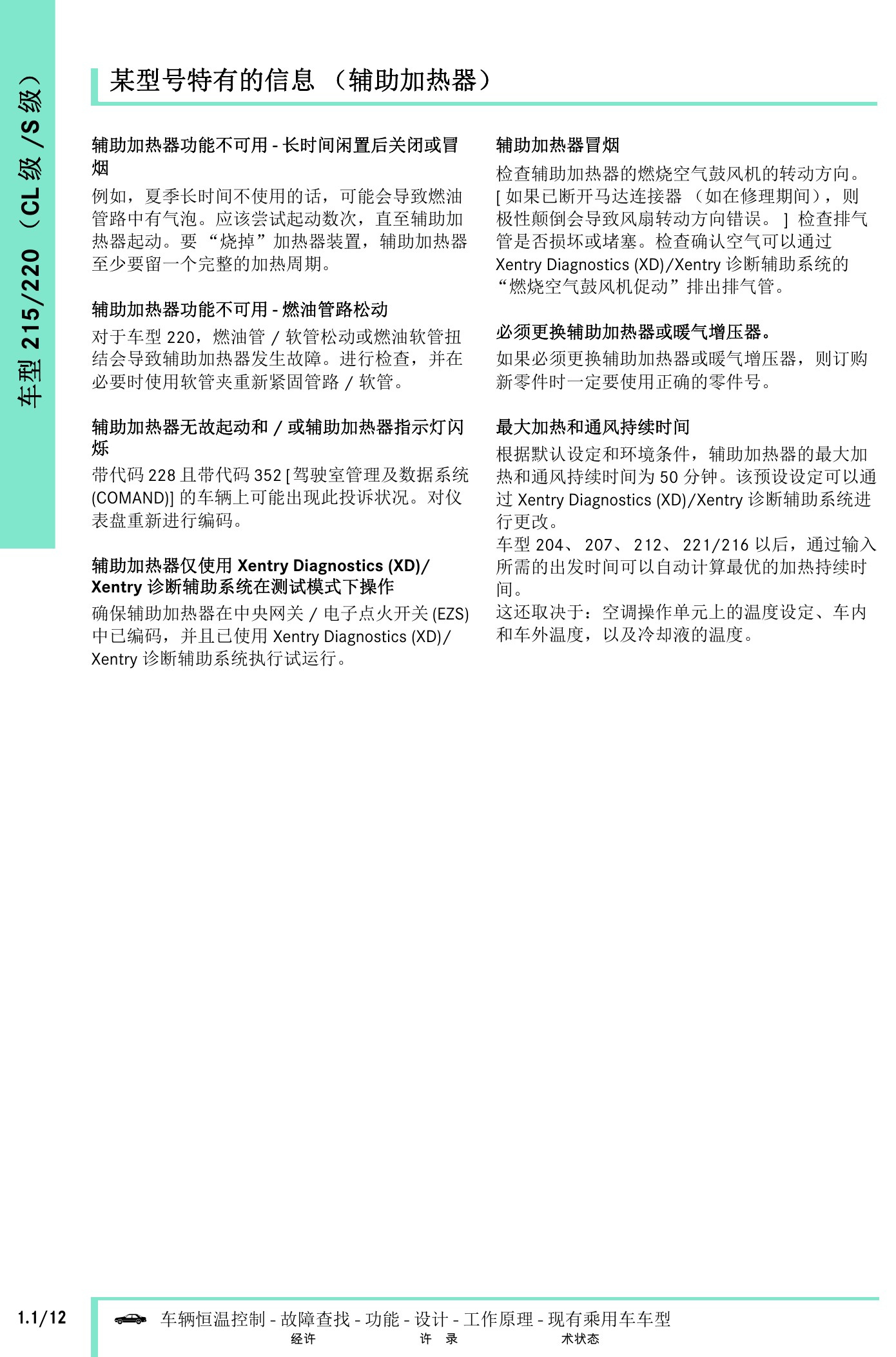

奔驰车辆恒温控制技术指南原第554页。

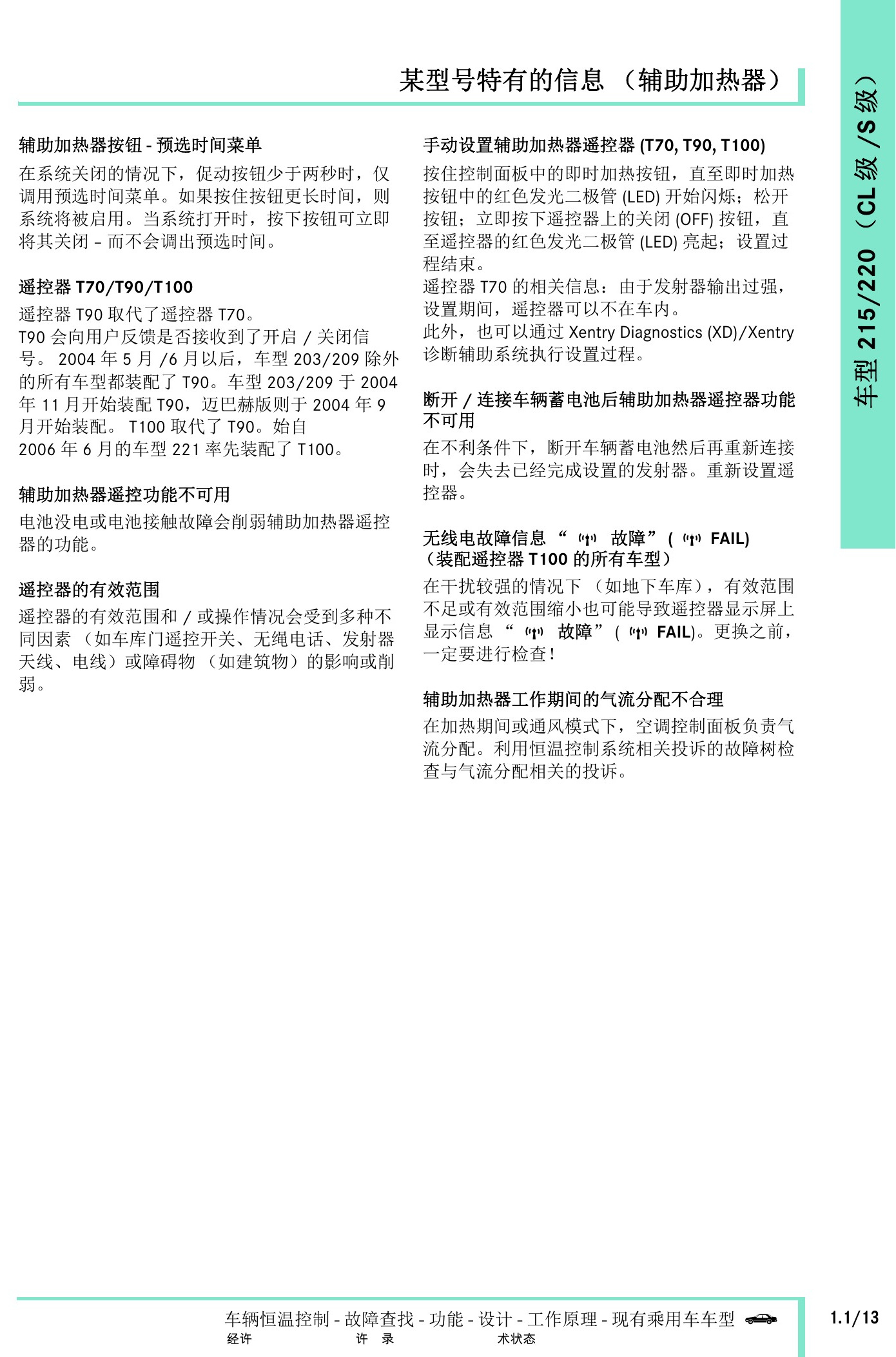

奔驰车辆恒温控制技术指南原第555页。
奔驰车辆恒温控制技术指南原第556页。
奔驰车辆恒温控制技术指南原第557页。

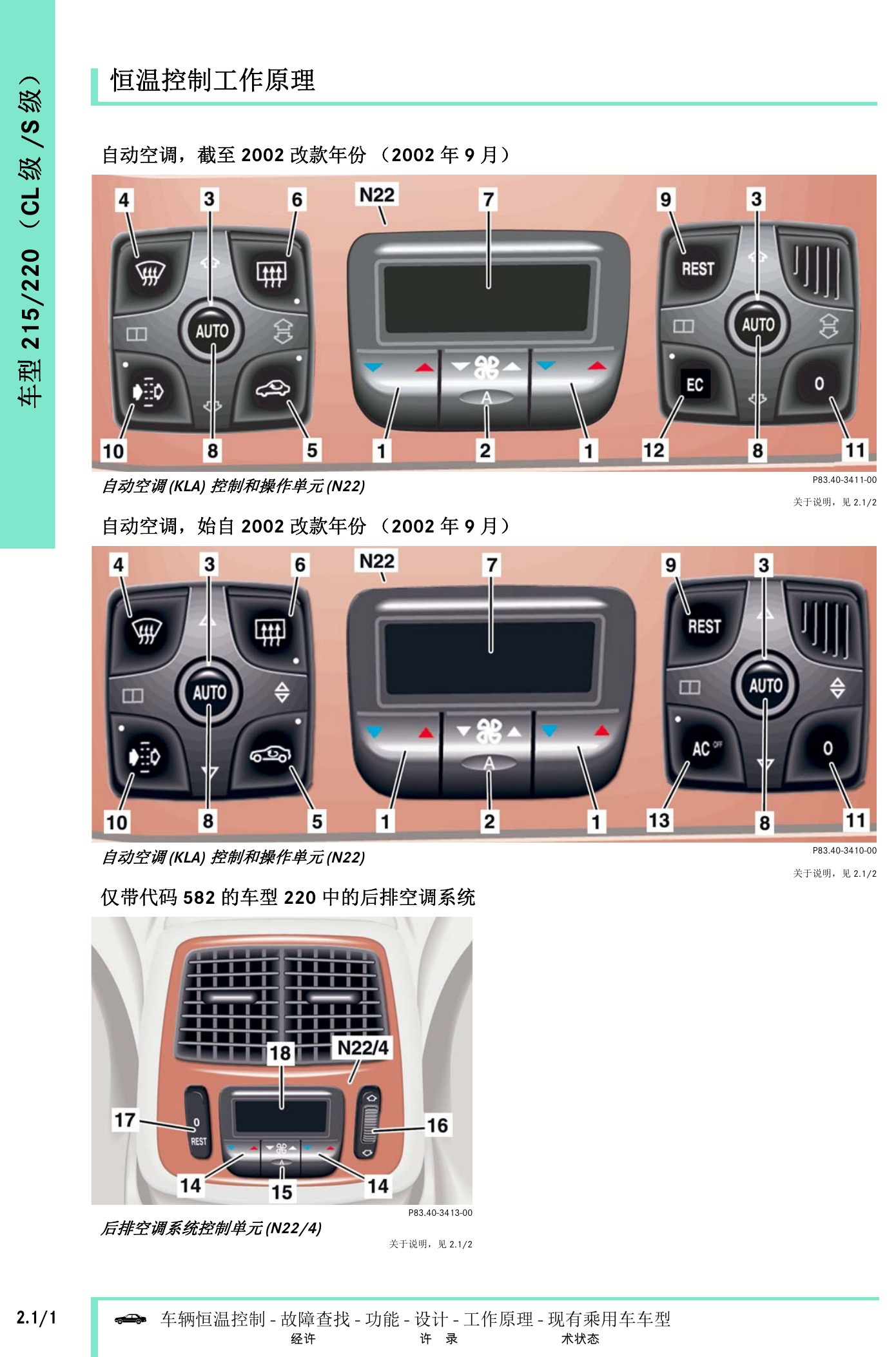

奔驰车辆恒温控制技术指南原第558页。

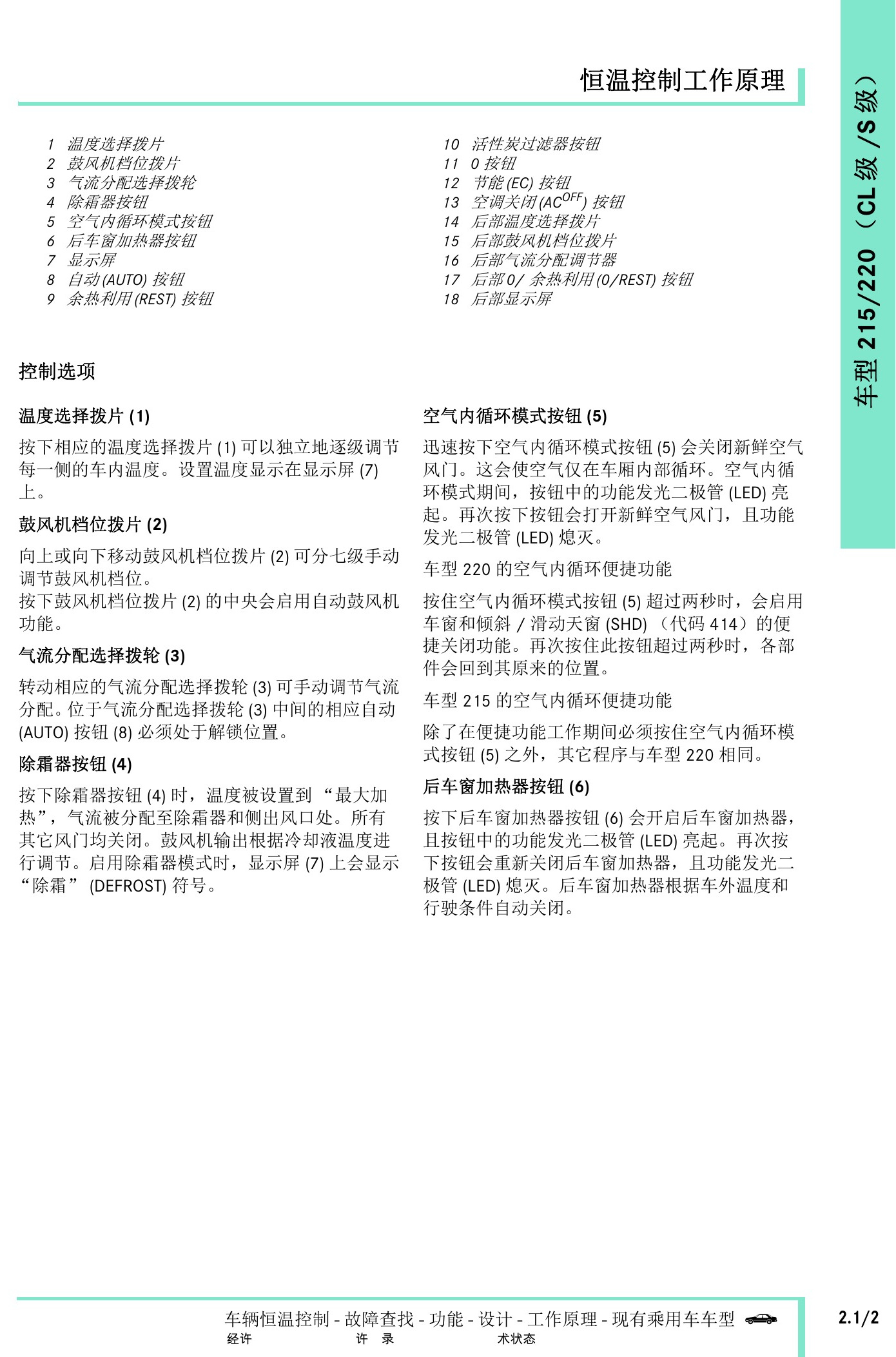

奔驰车辆恒温控制技术指南原第559页。

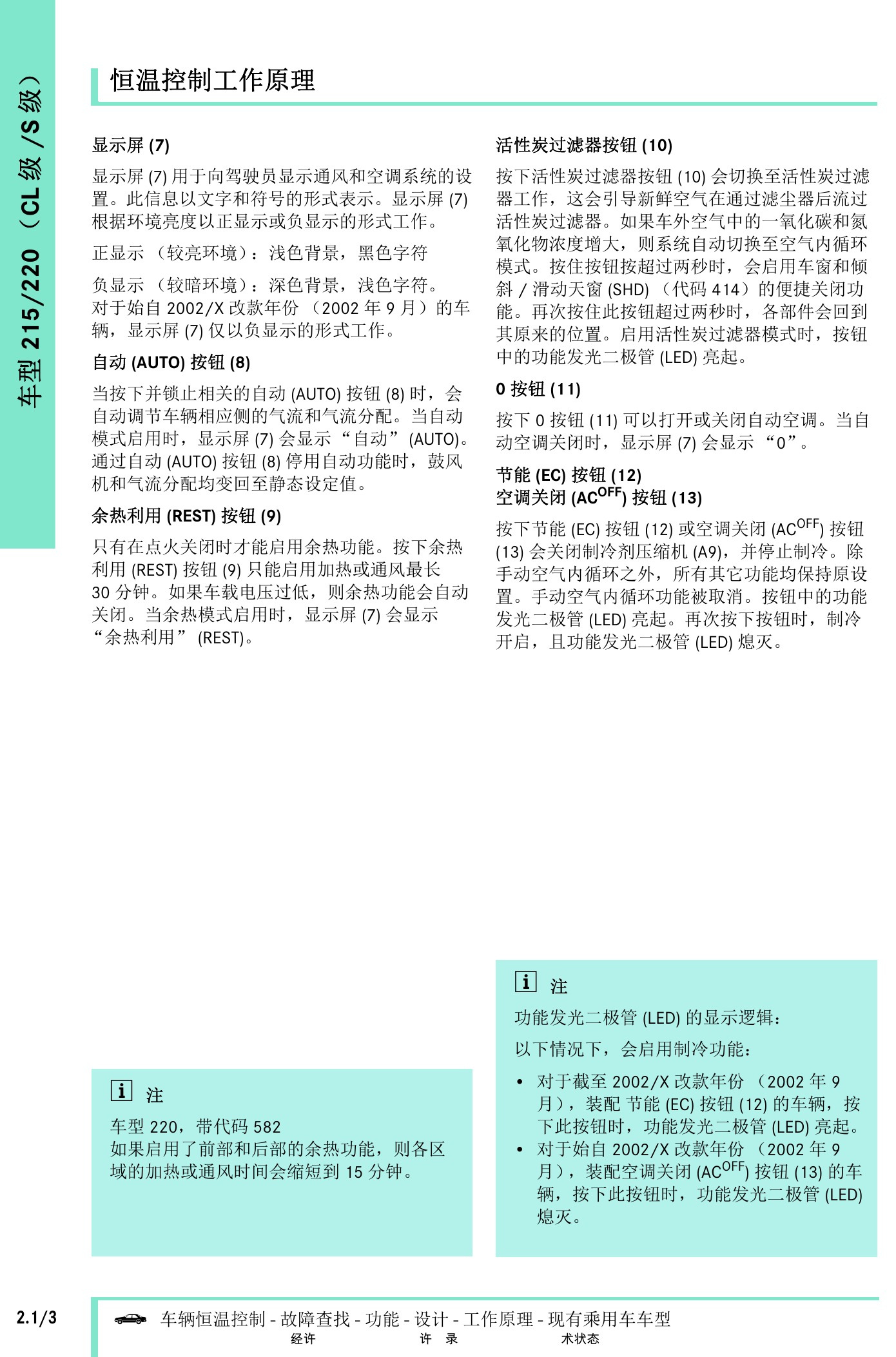

奔驰车辆恒温控制技术指南原第560页。
奔驰车辆恒温控制技术指南原第561页。

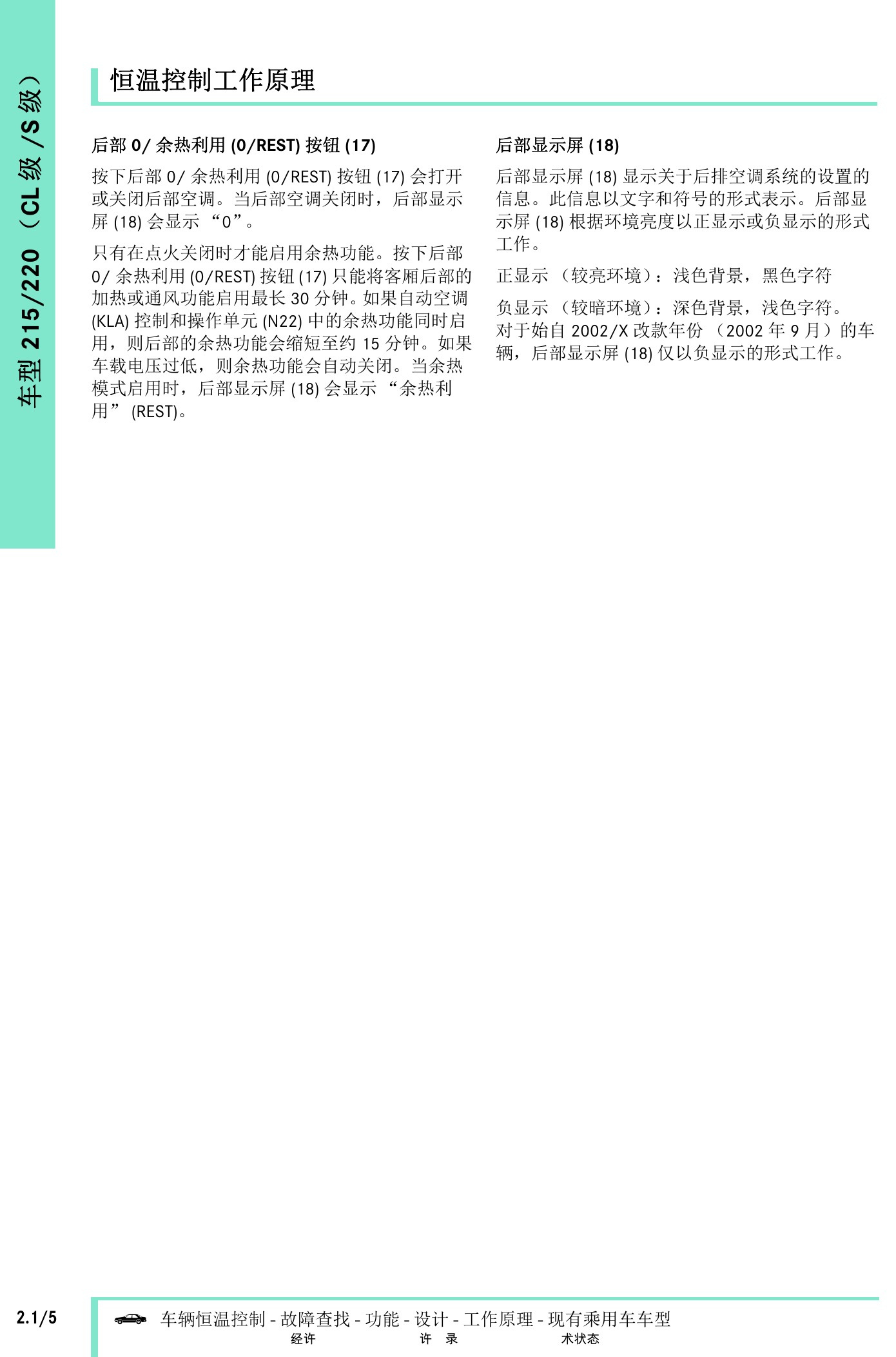

奔驰车辆恒温控制技术指南原第562页。

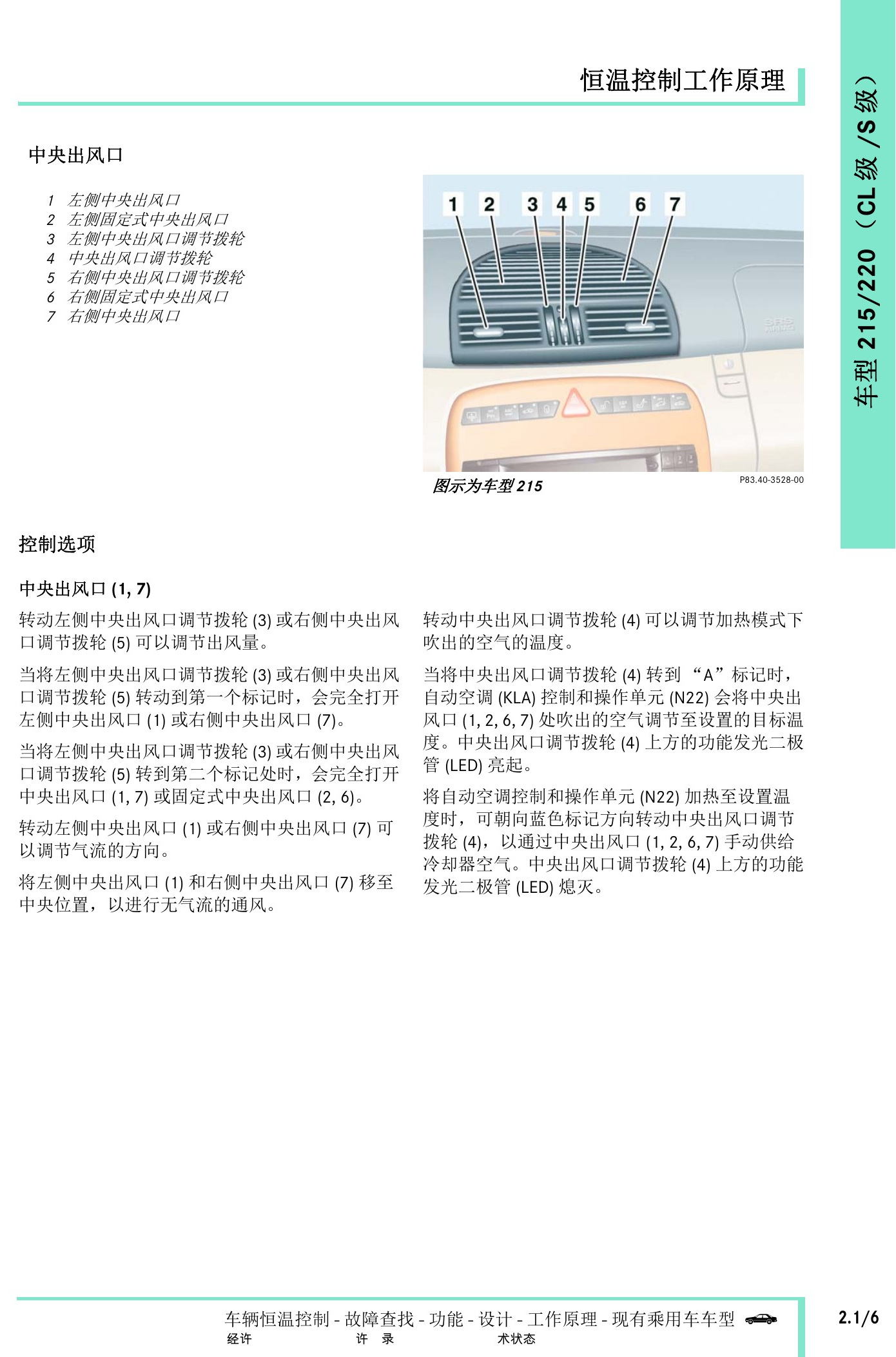

奔驰车辆恒温控制技术指南原第563页。
奔驰车辆恒温控制技术指南原第564页。

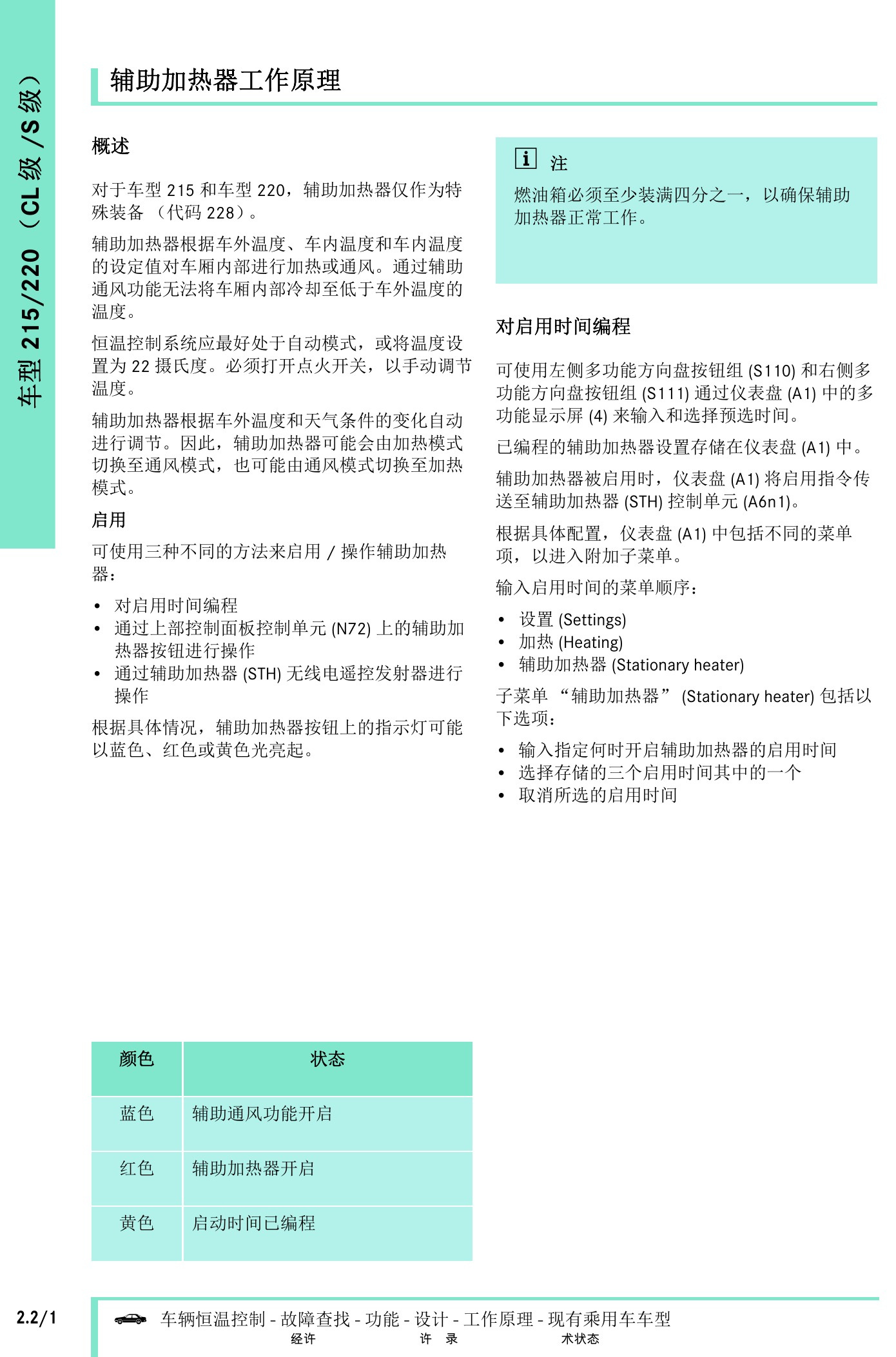

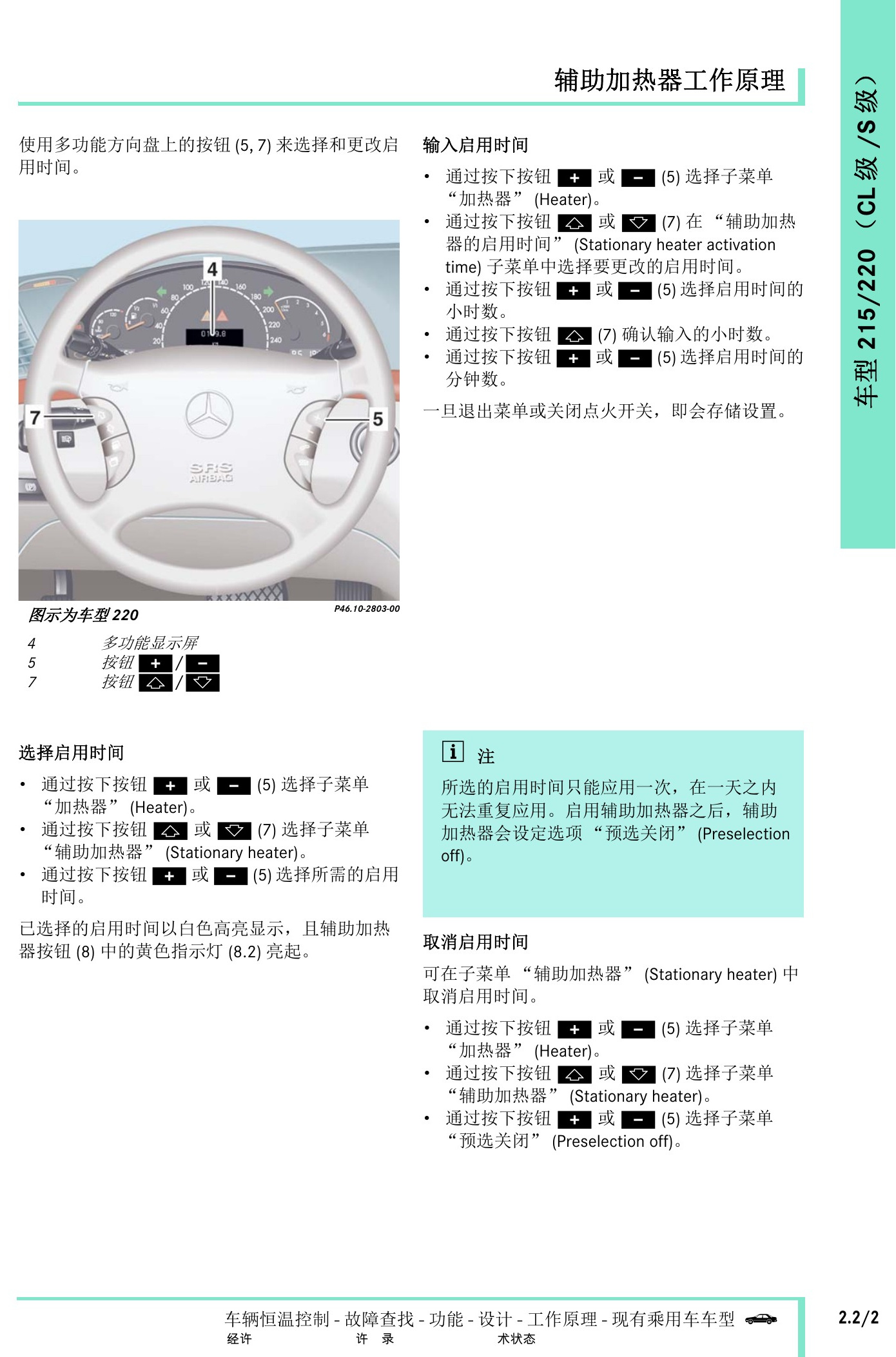

奔驰车辆恒温控制技术指南原第565页。

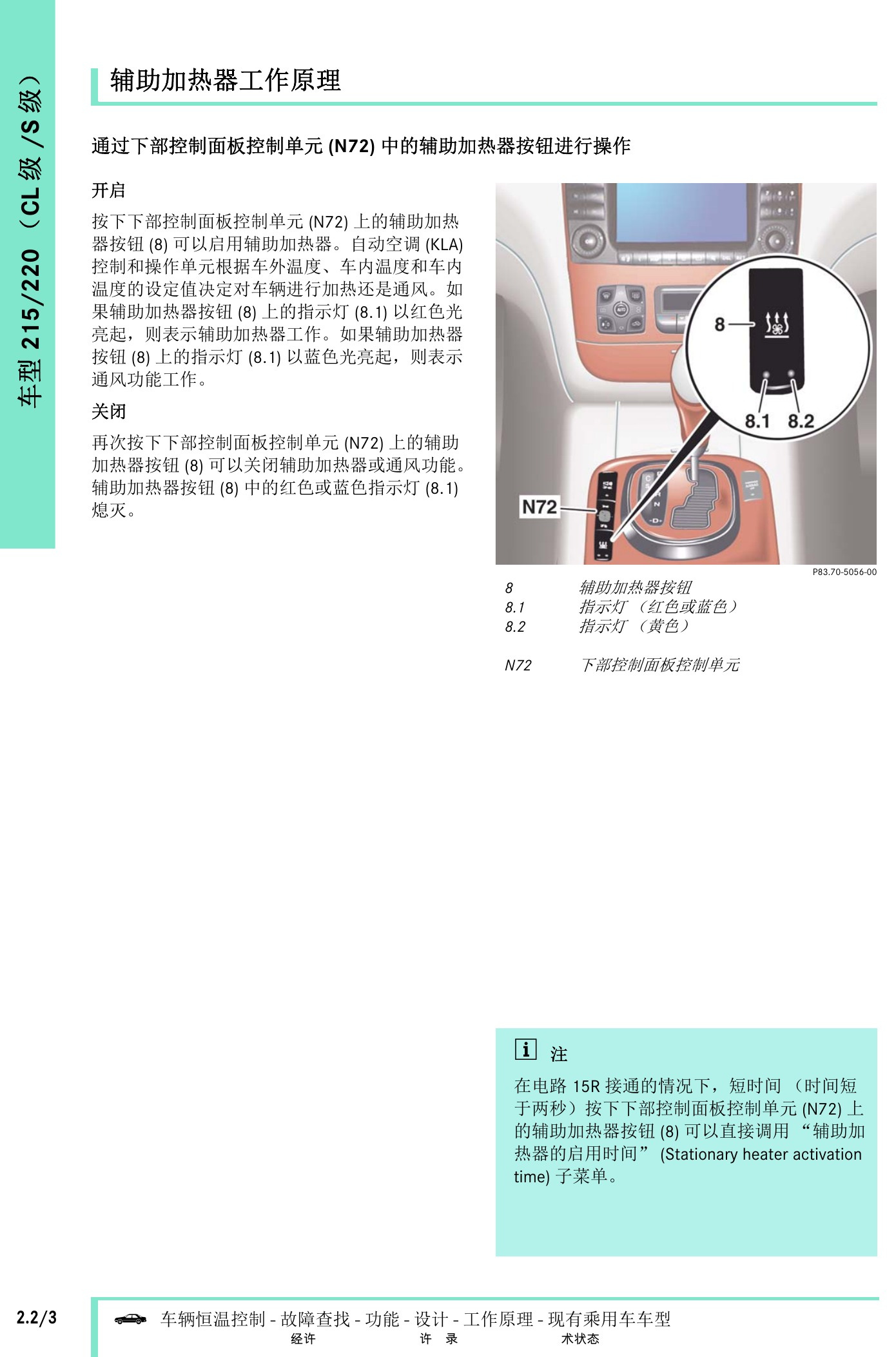

奔驰车辆恒温控制技术指南原第566页。
奔驰车辆恒温控制技术指南原第567页。

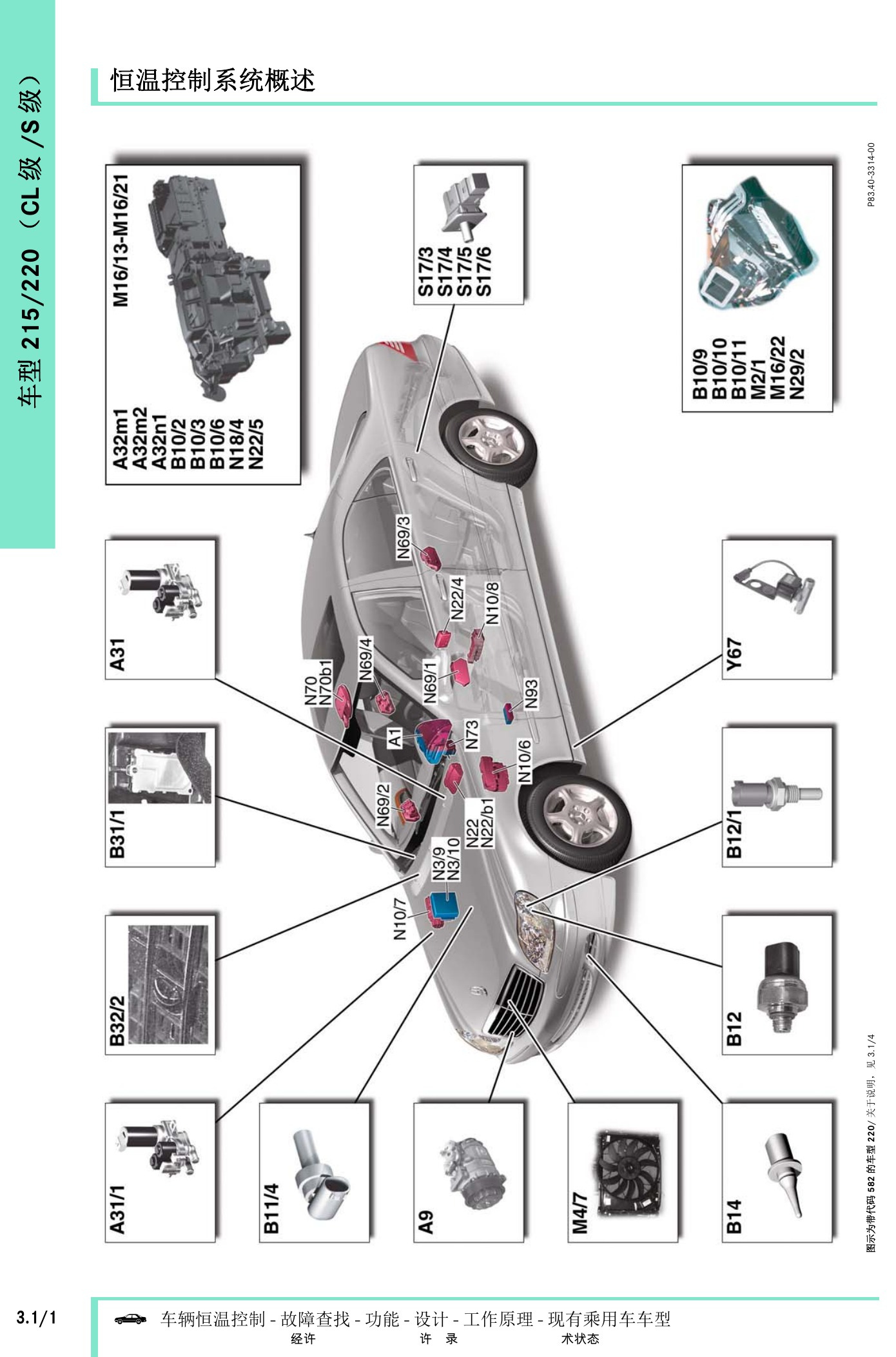

奔驰车辆恒温控制技术指南原第568页。

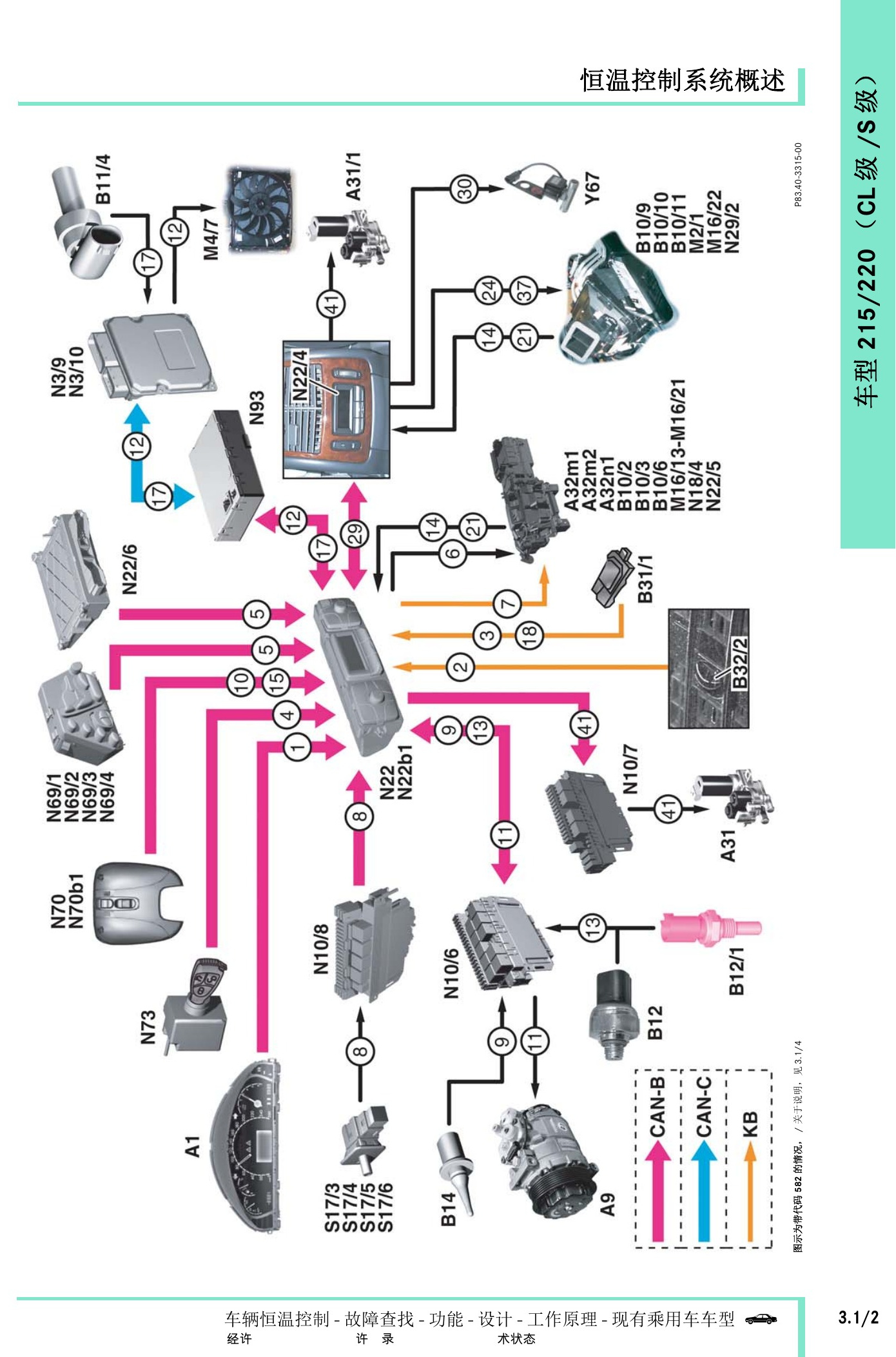

奔驰车辆恒温控制技术指南原第569页。

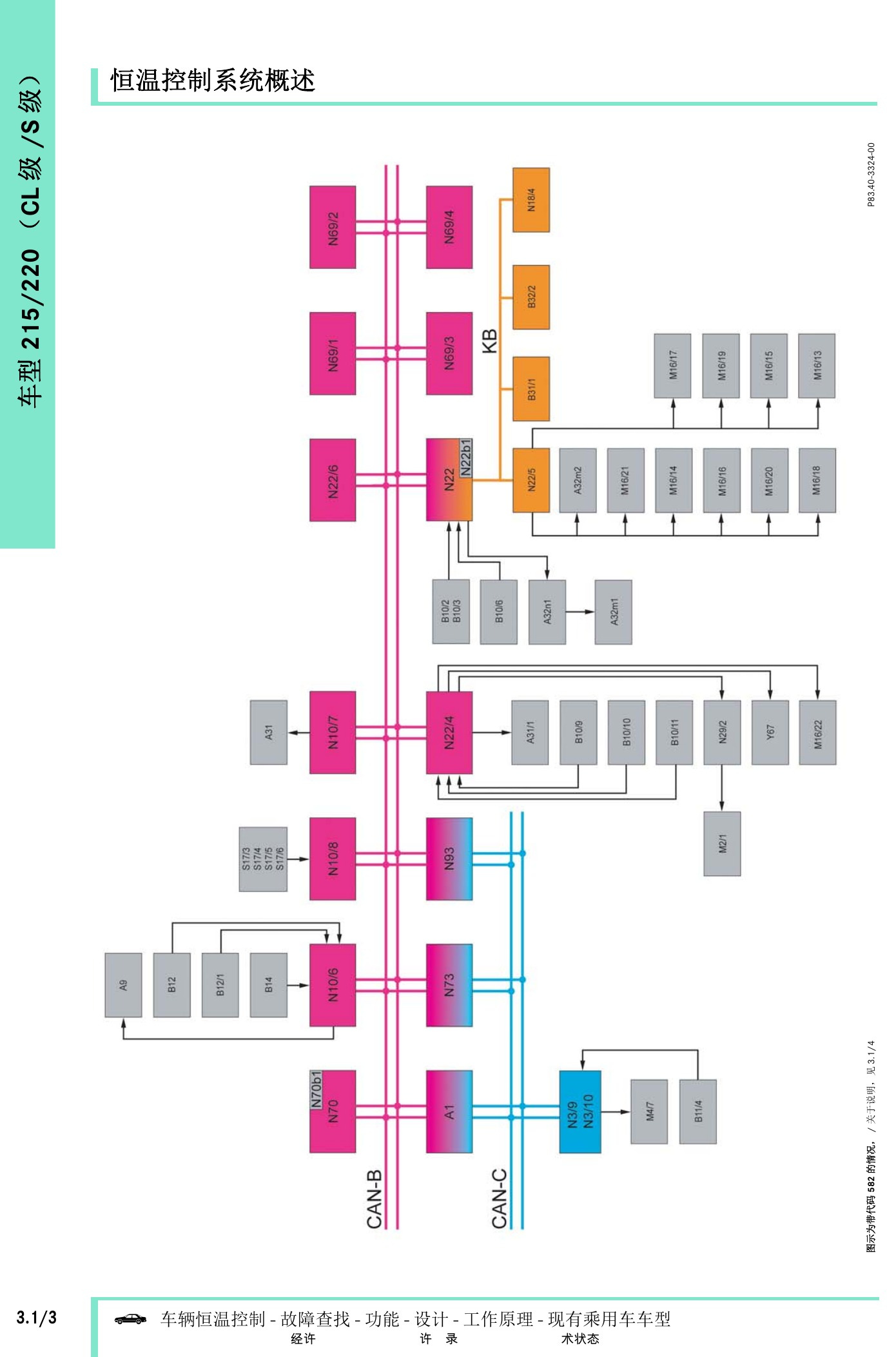

奔驰车辆恒温控制技术指南原第570页。
奔驰车辆恒温控制技术指南原第571页。

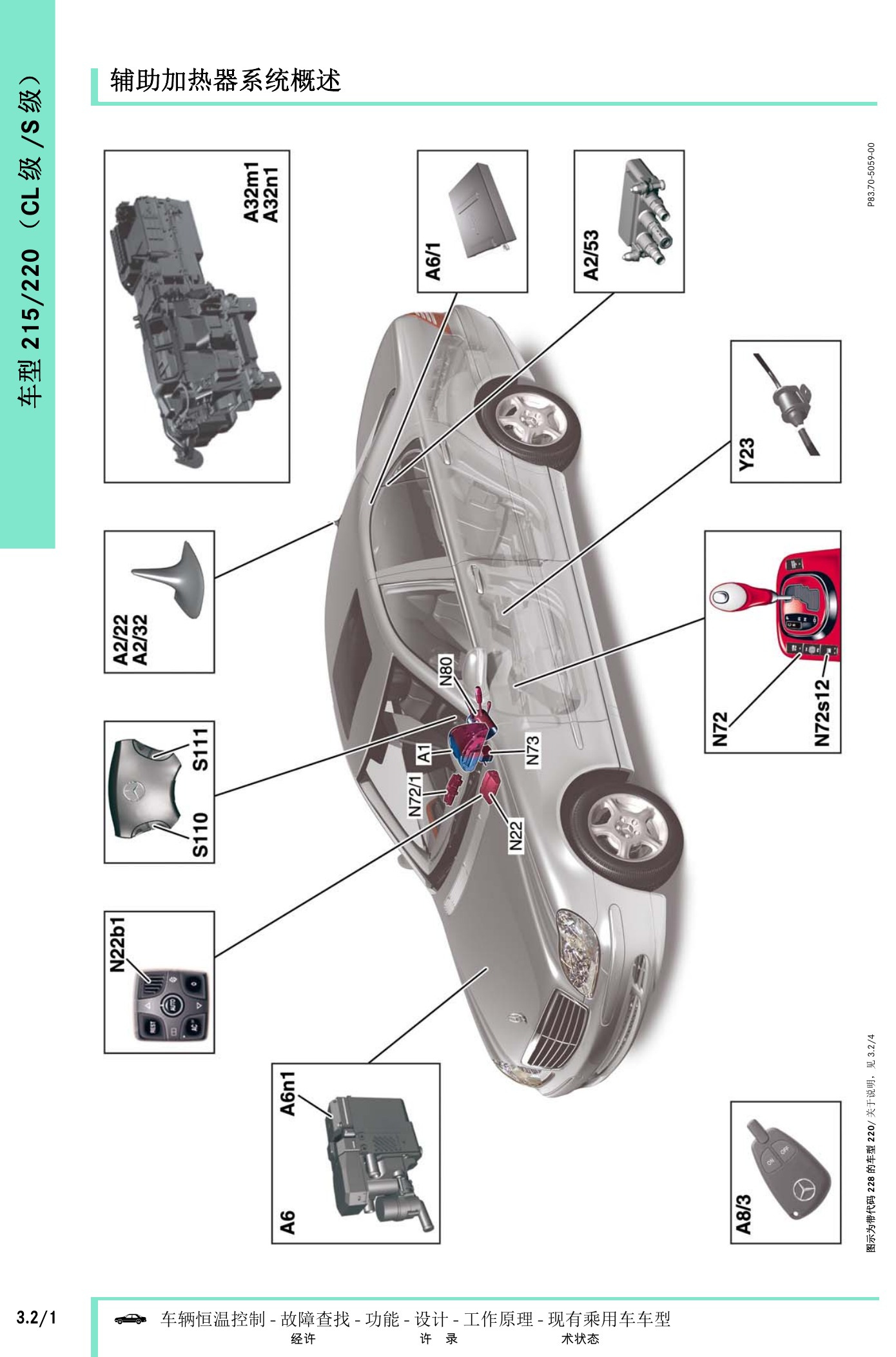

奔驰车辆恒温控制技术指南原第572页。

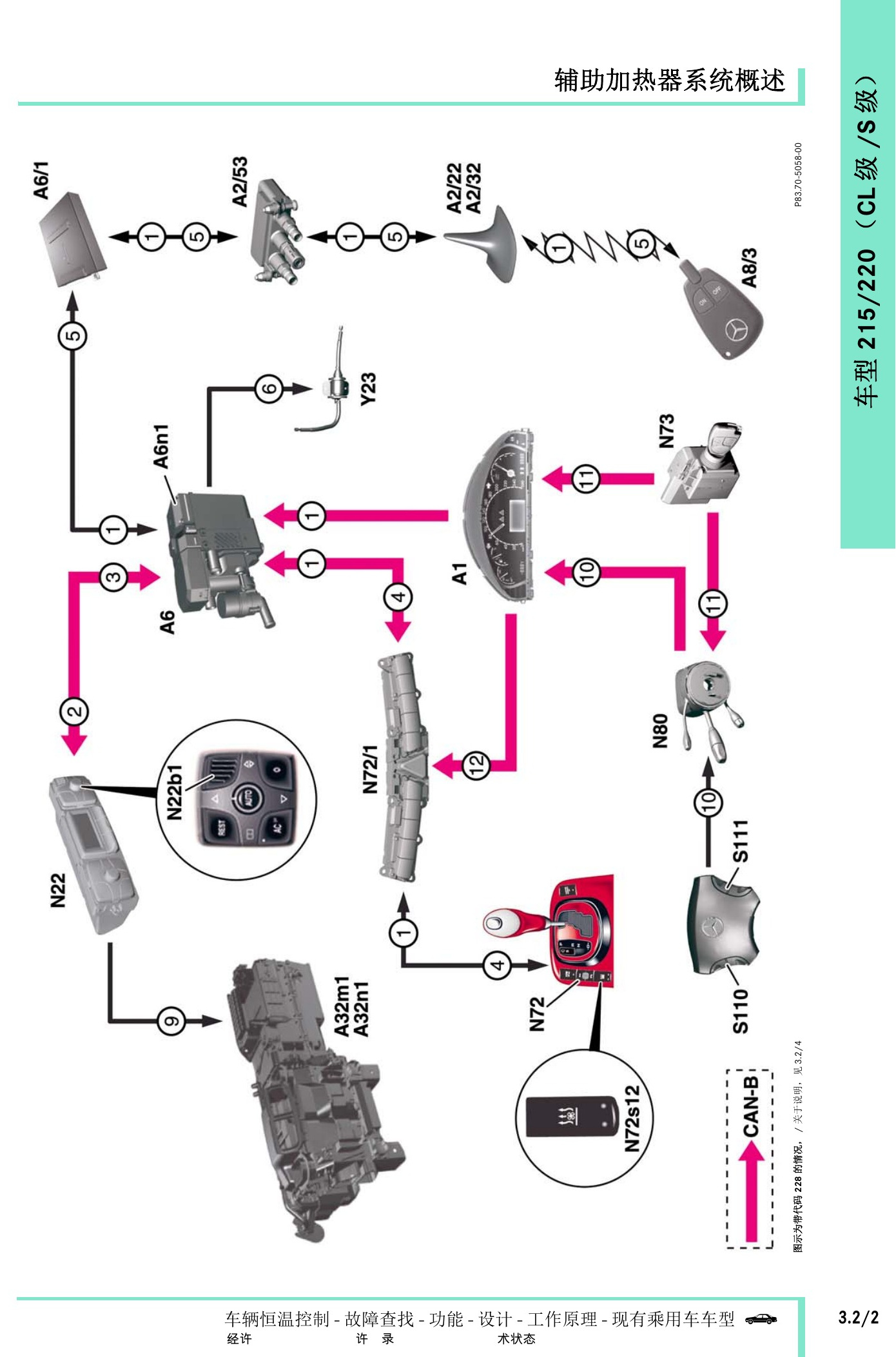

奔驰车辆恒温控制技术指南原第573页。

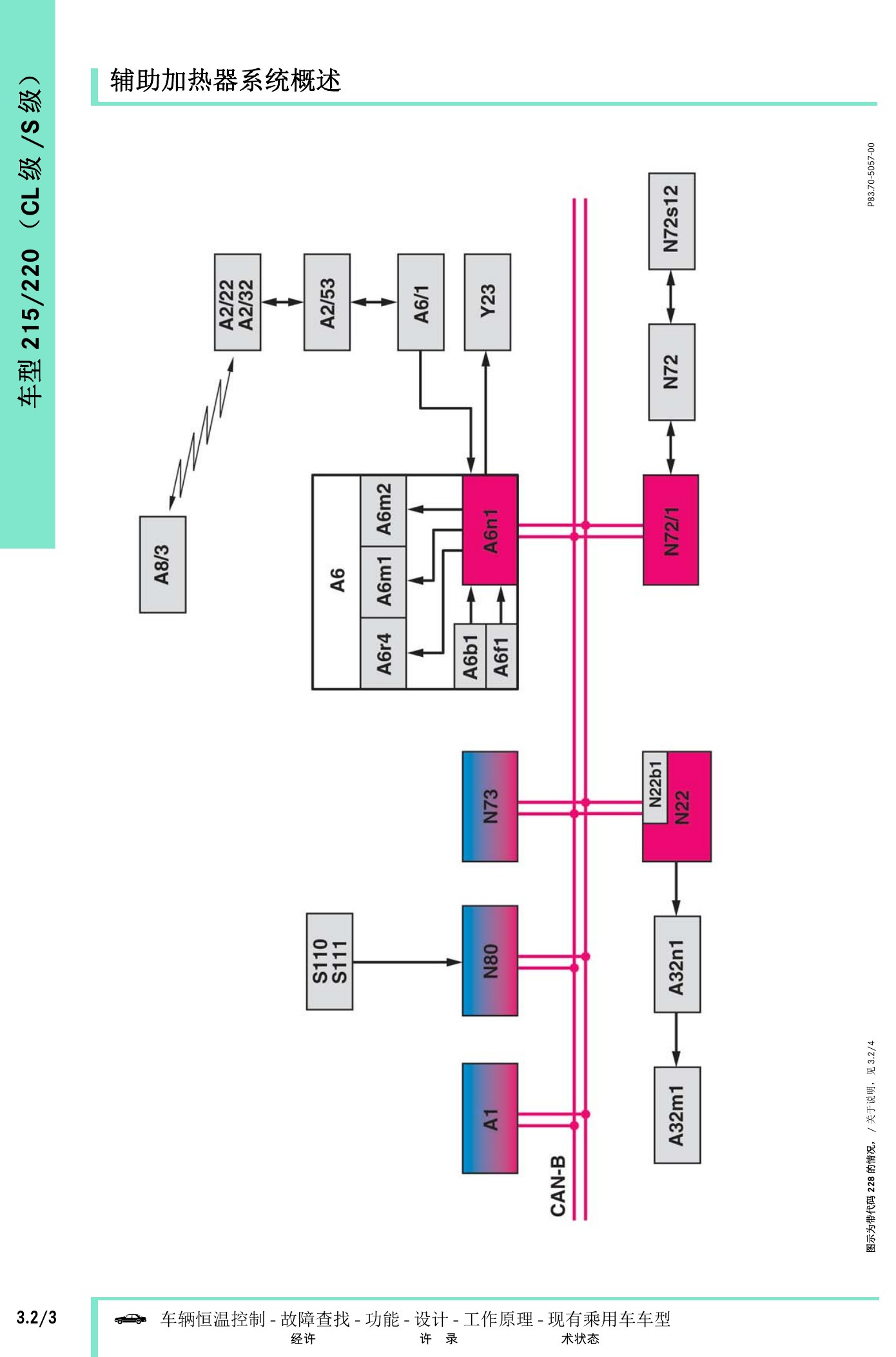

奔驰车辆恒温控制技术指南原第574页。

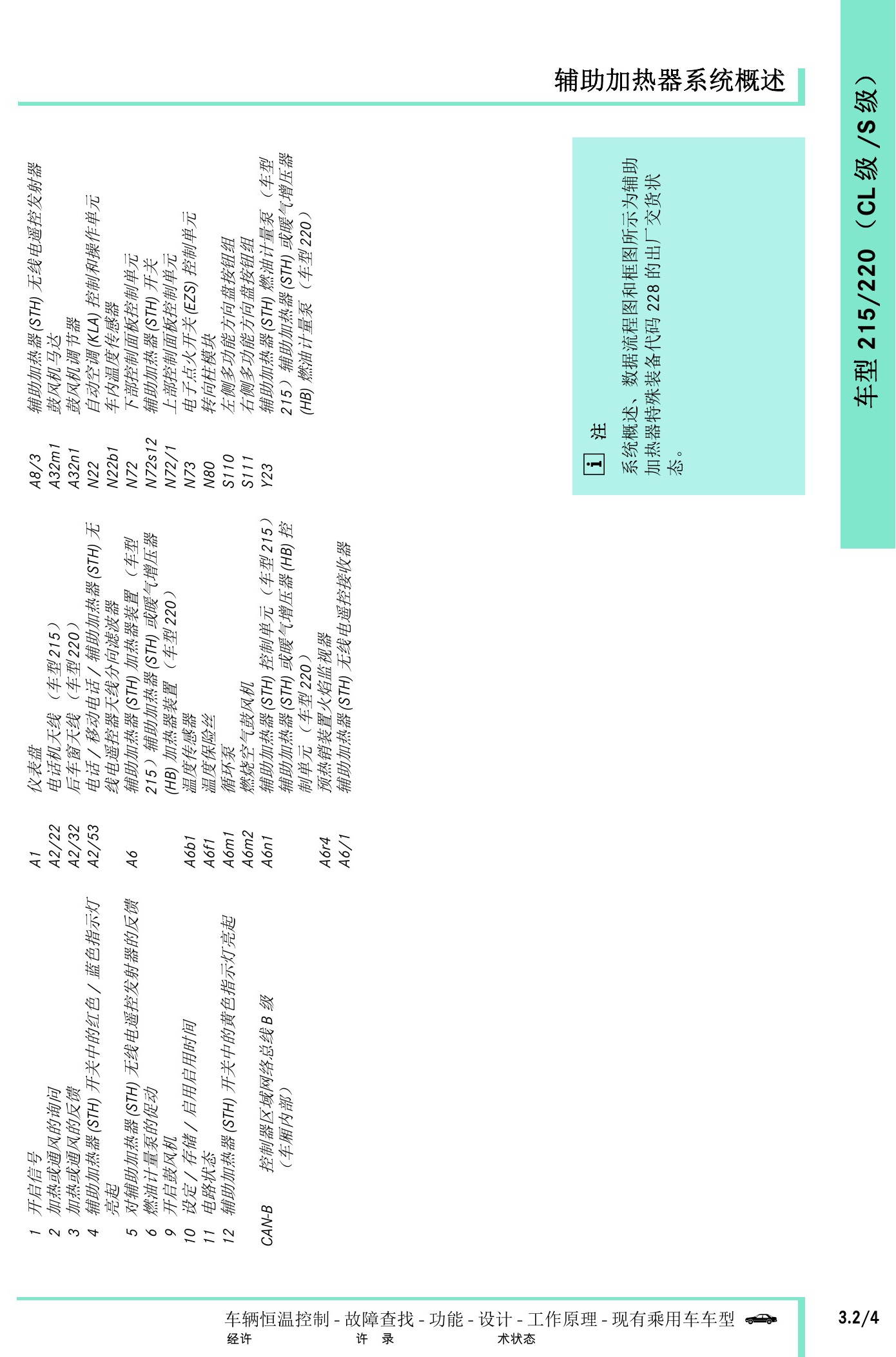

奔驰车辆恒温控制技术指南原第575页。

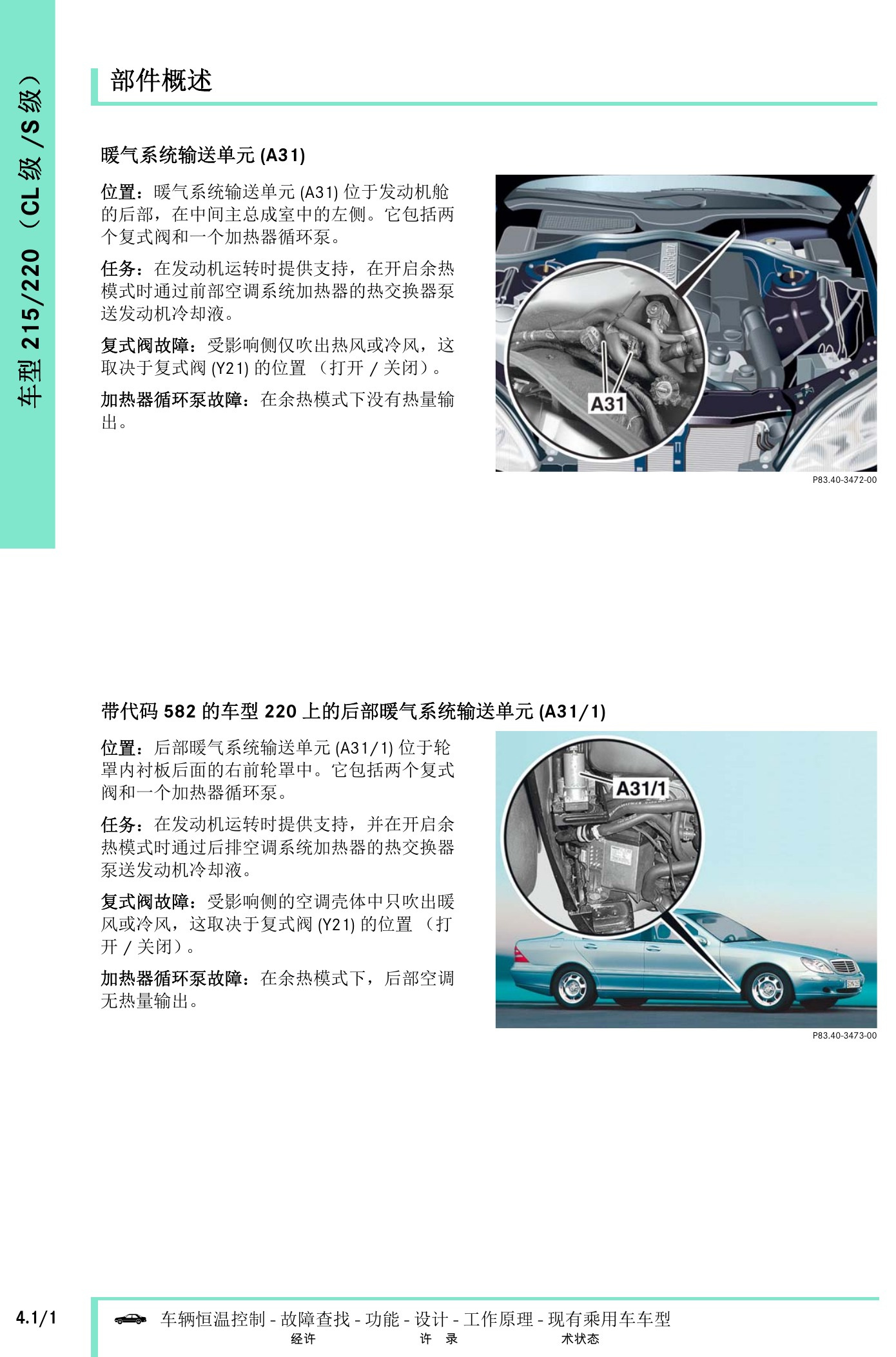

奔驰车辆恒温控制技术指南原第576页。

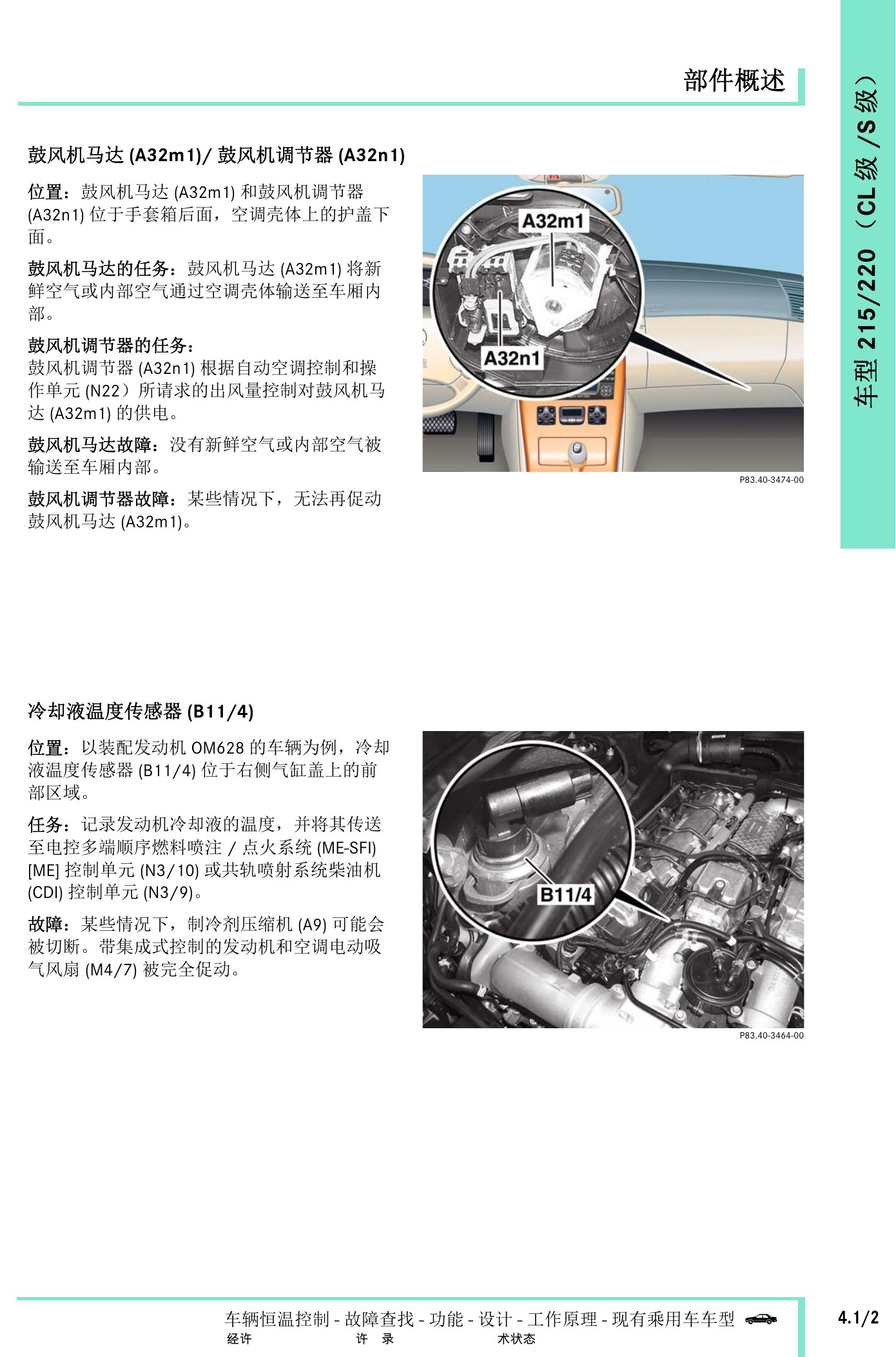

奔驰车辆恒温控制技术指南原第577页。

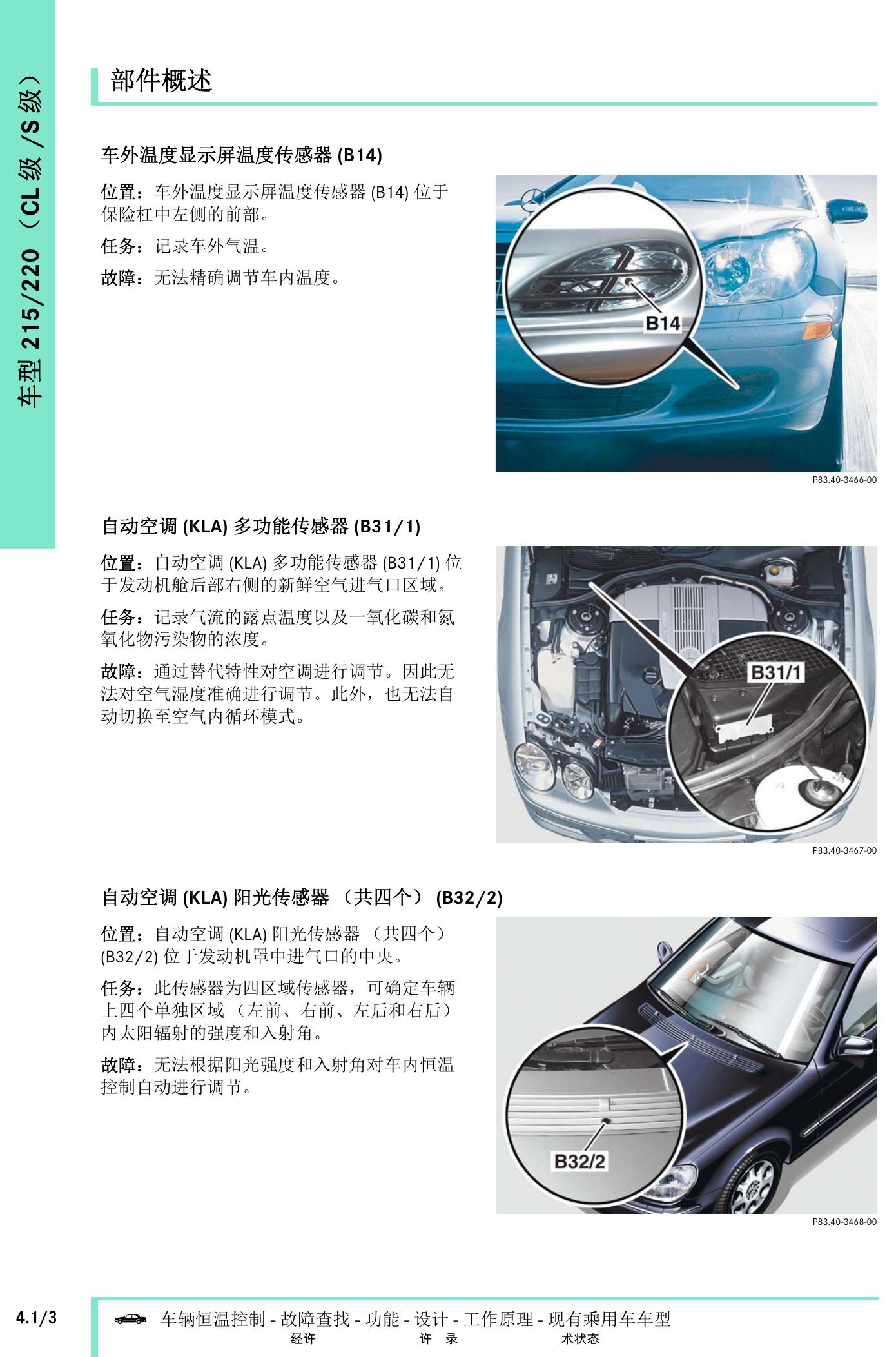

奔驰车辆恒温控制技术指南原第578页。
奔驰车辆恒温控制技术指南原第579页。

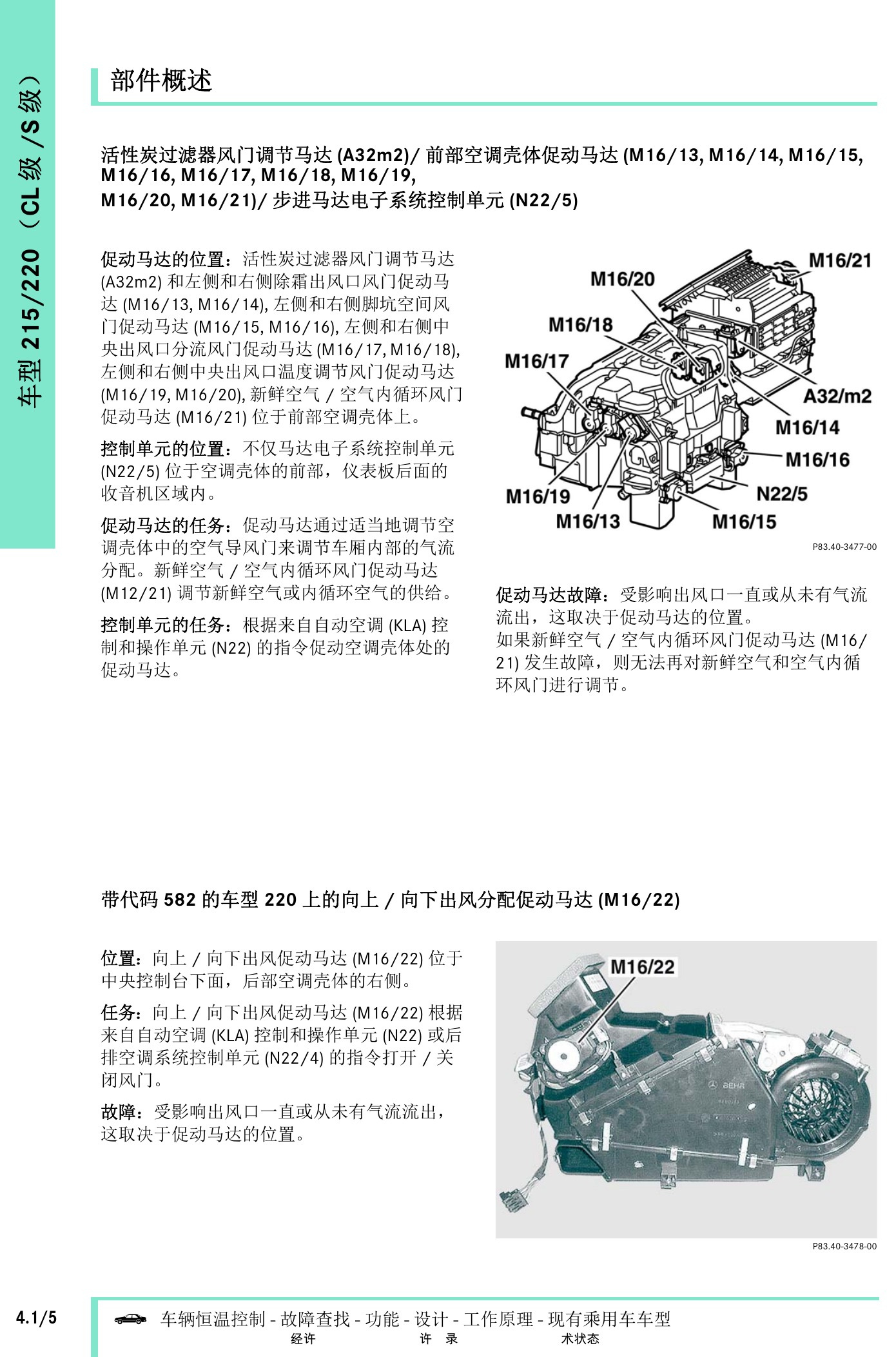

奔驰车辆恒温控制技术指南原第580页。

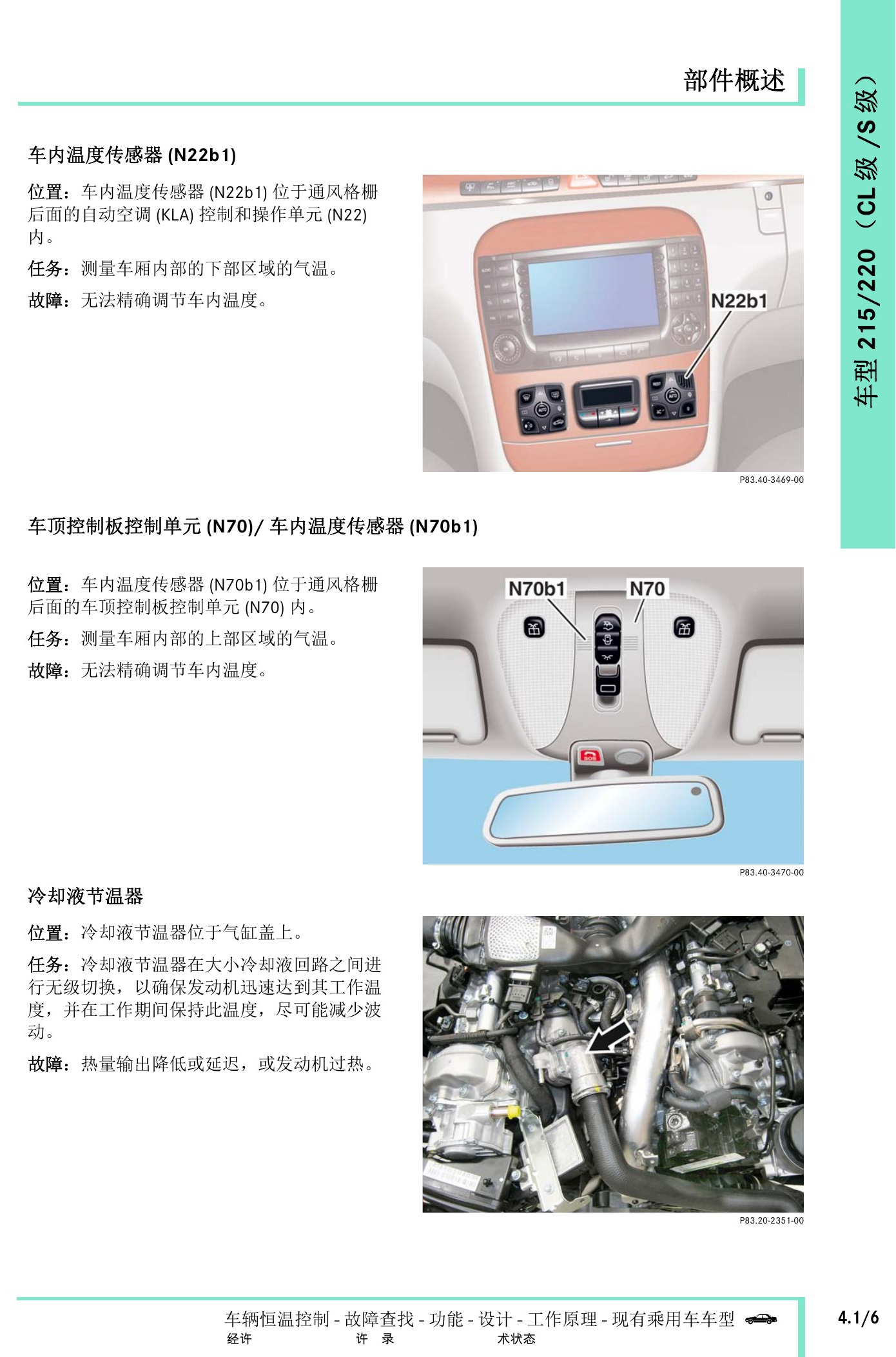

奔驰车辆恒温控制技术指南原第581页。

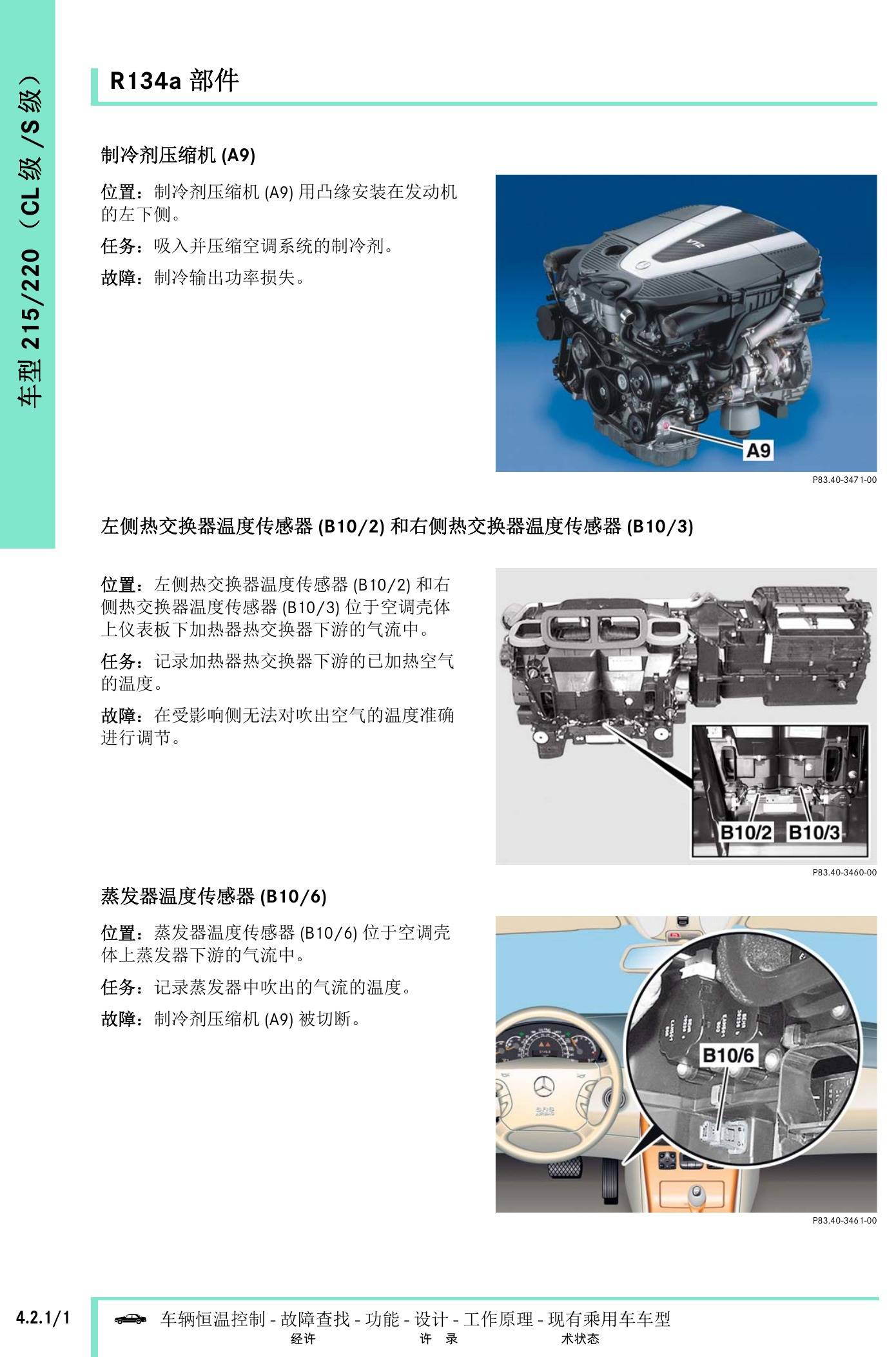

奔驰车辆恒温控制技术指南原第582页。

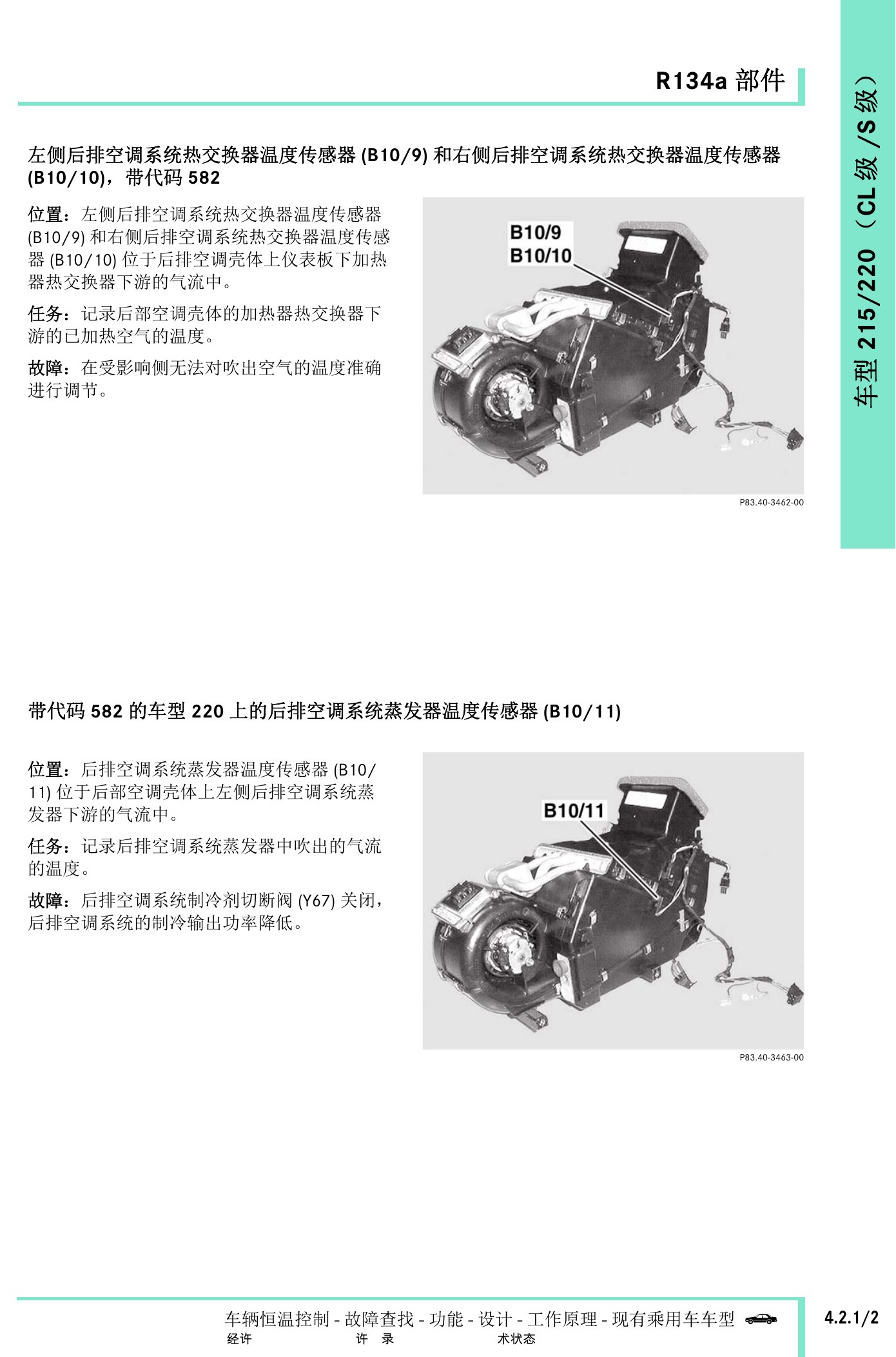

奔驰车辆恒温控制技术指南原第583页。

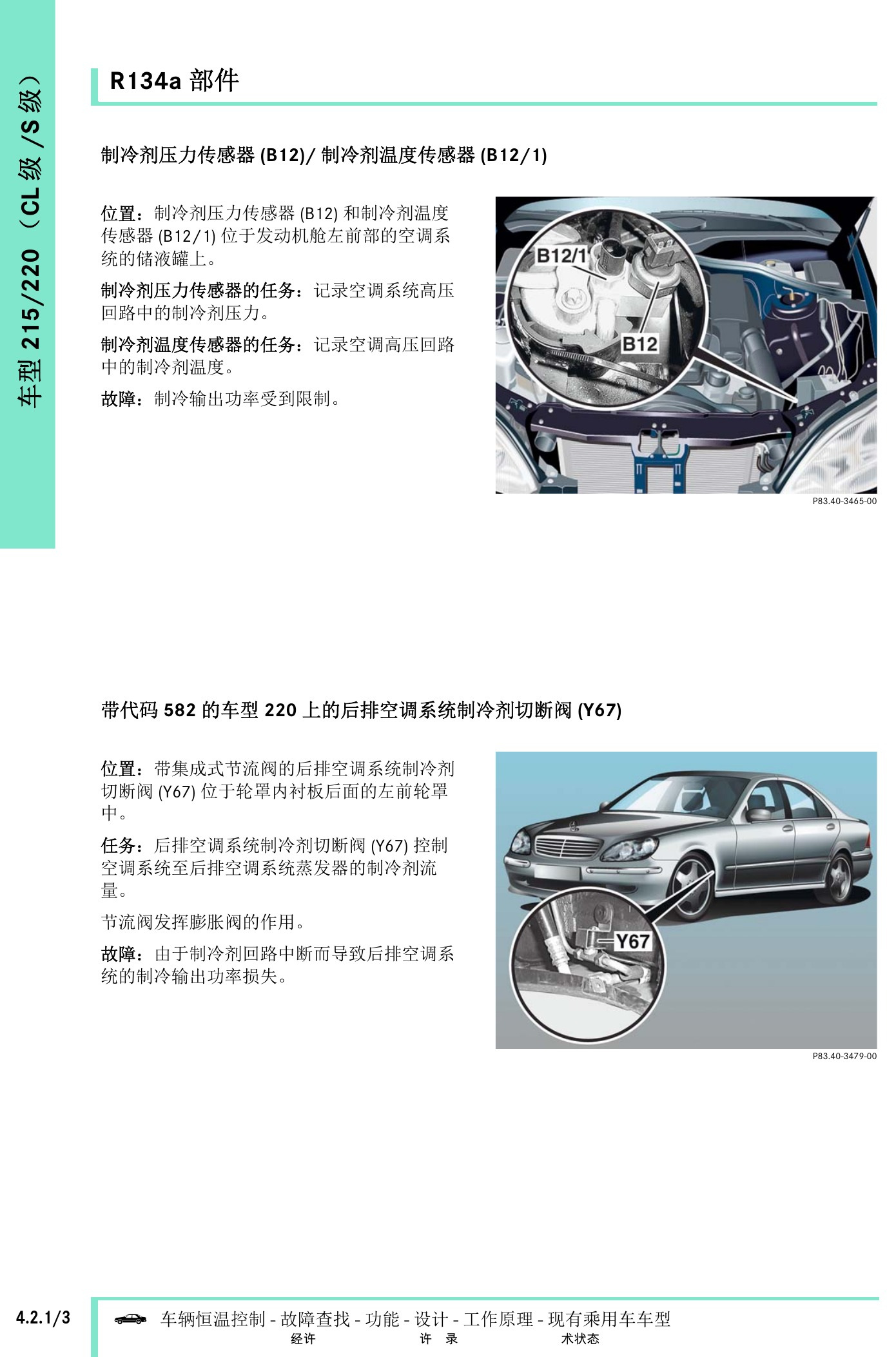

奔驰车辆恒温控制技术指南原第584页。

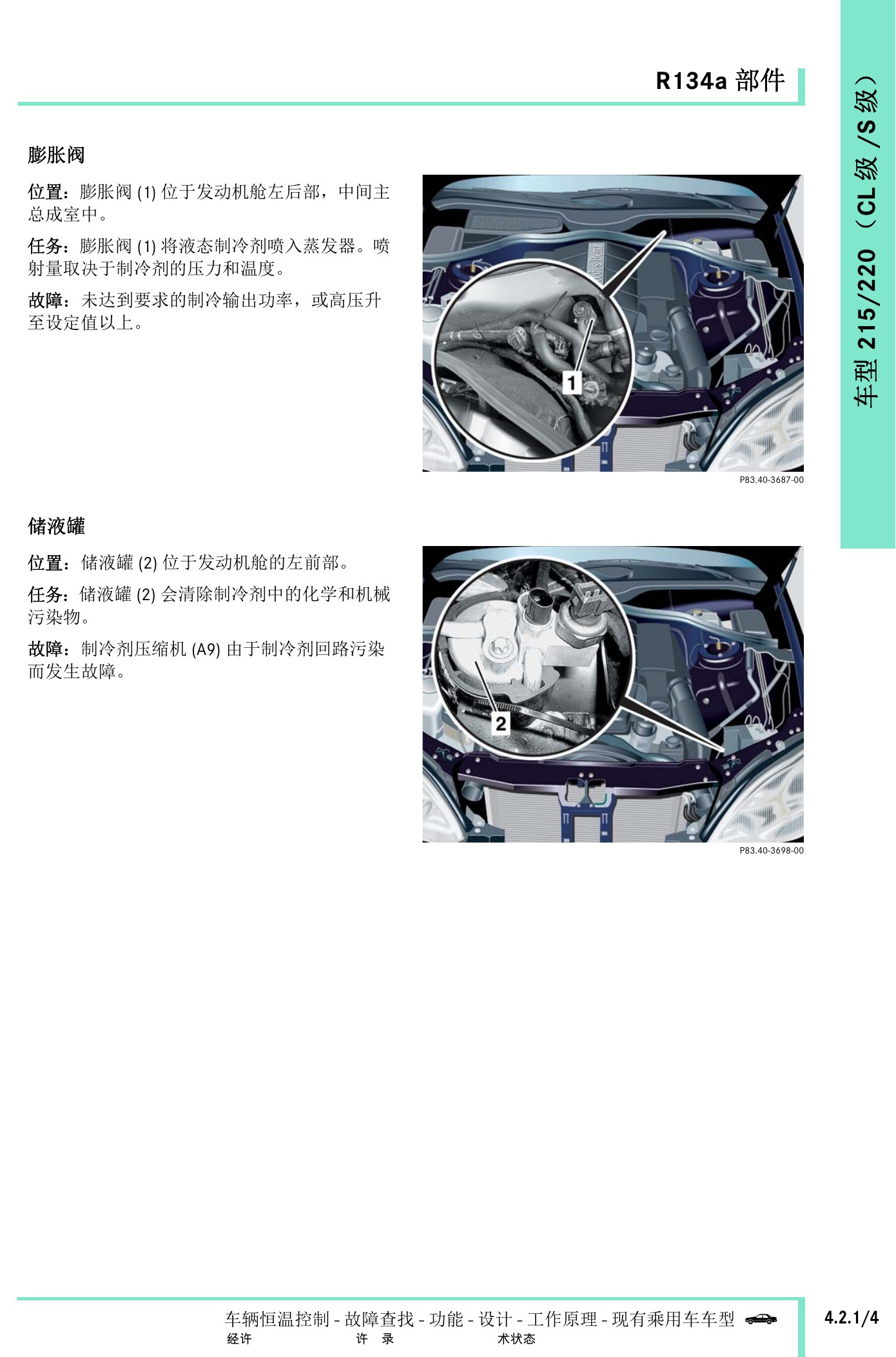

奔驰车辆恒温控制技术指南原第585页。

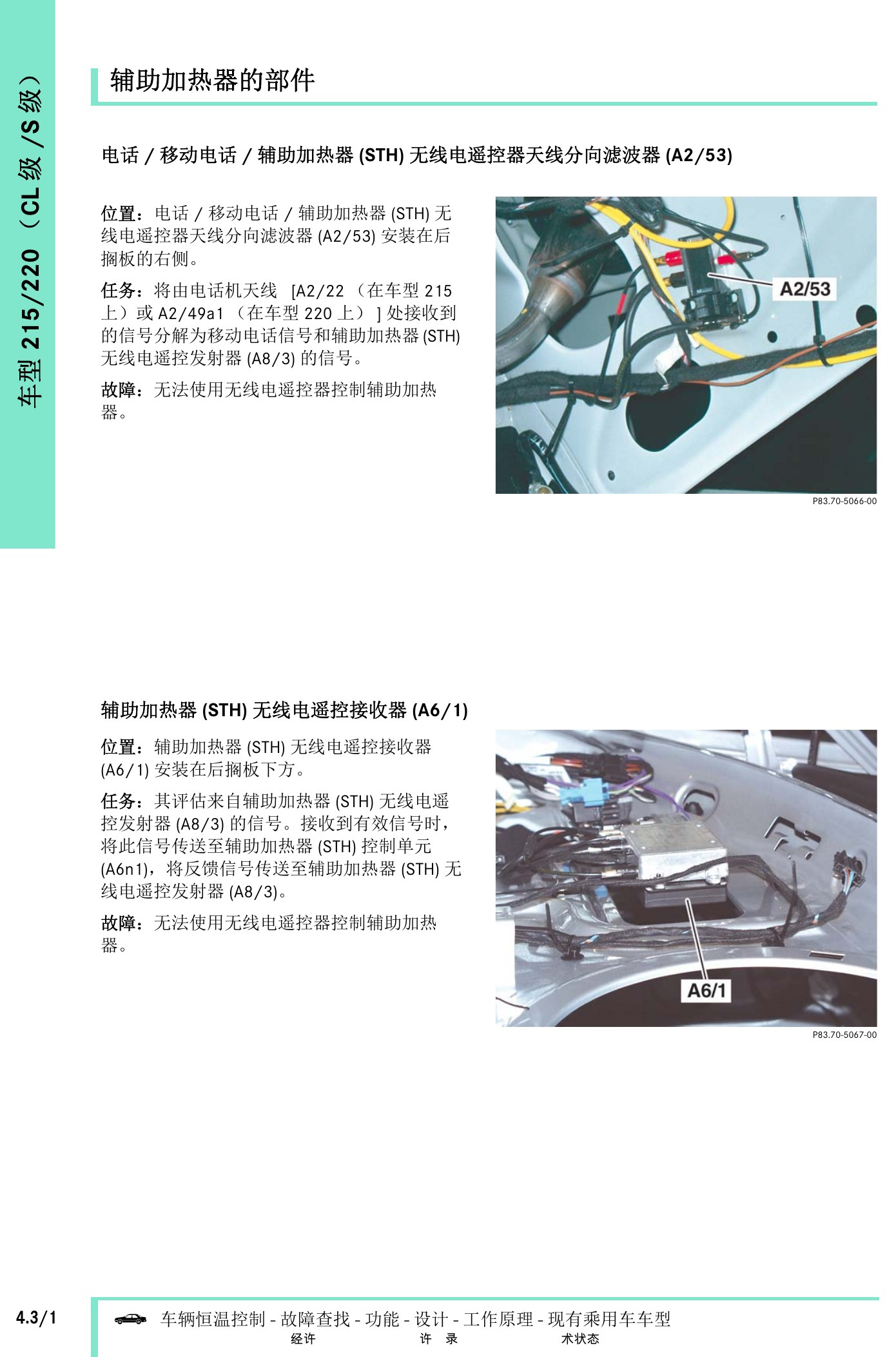

奔驰车辆恒温控制技术指南原第586页。

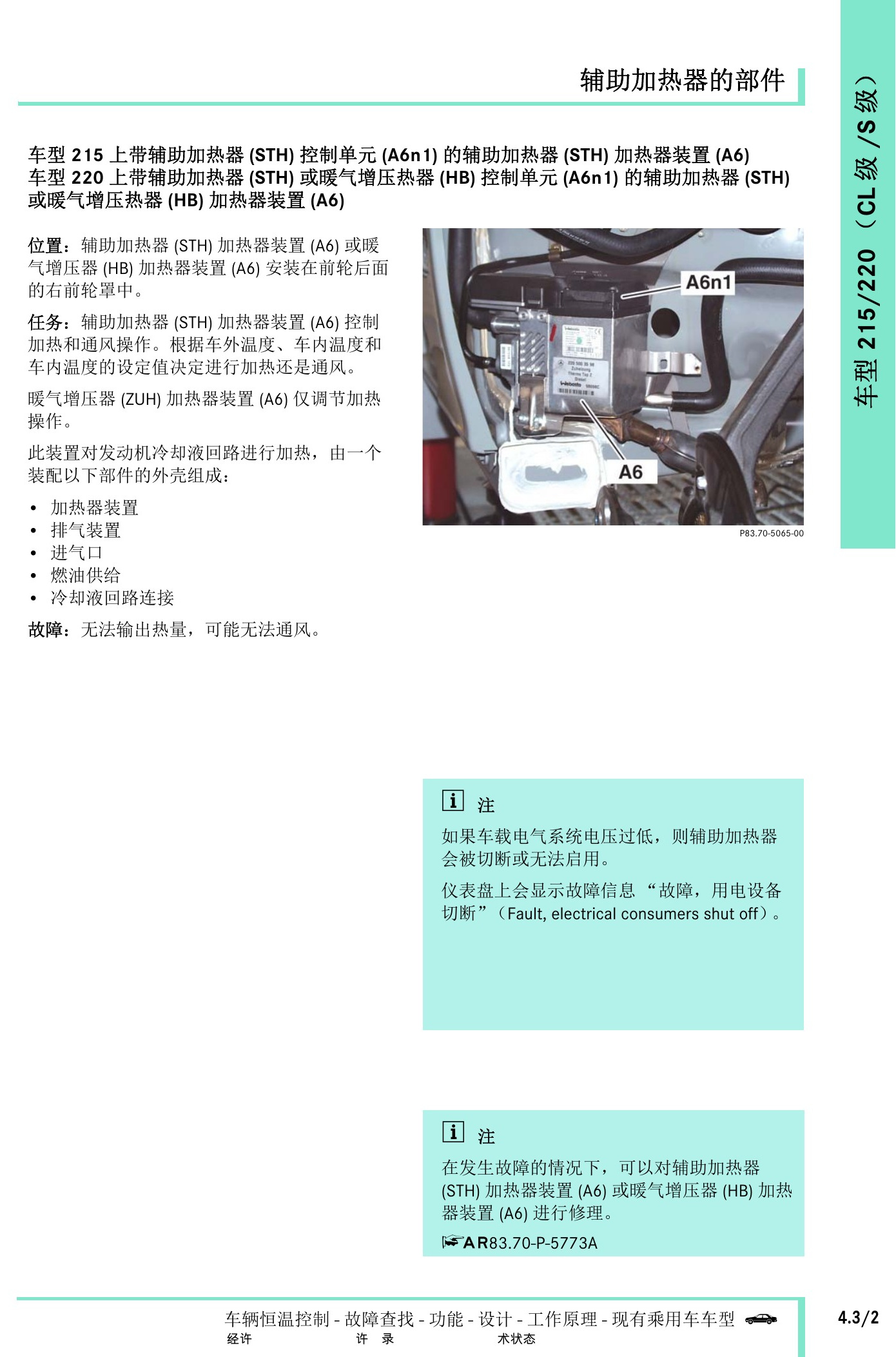

奔驰车辆恒温控制技术指南原第587页。

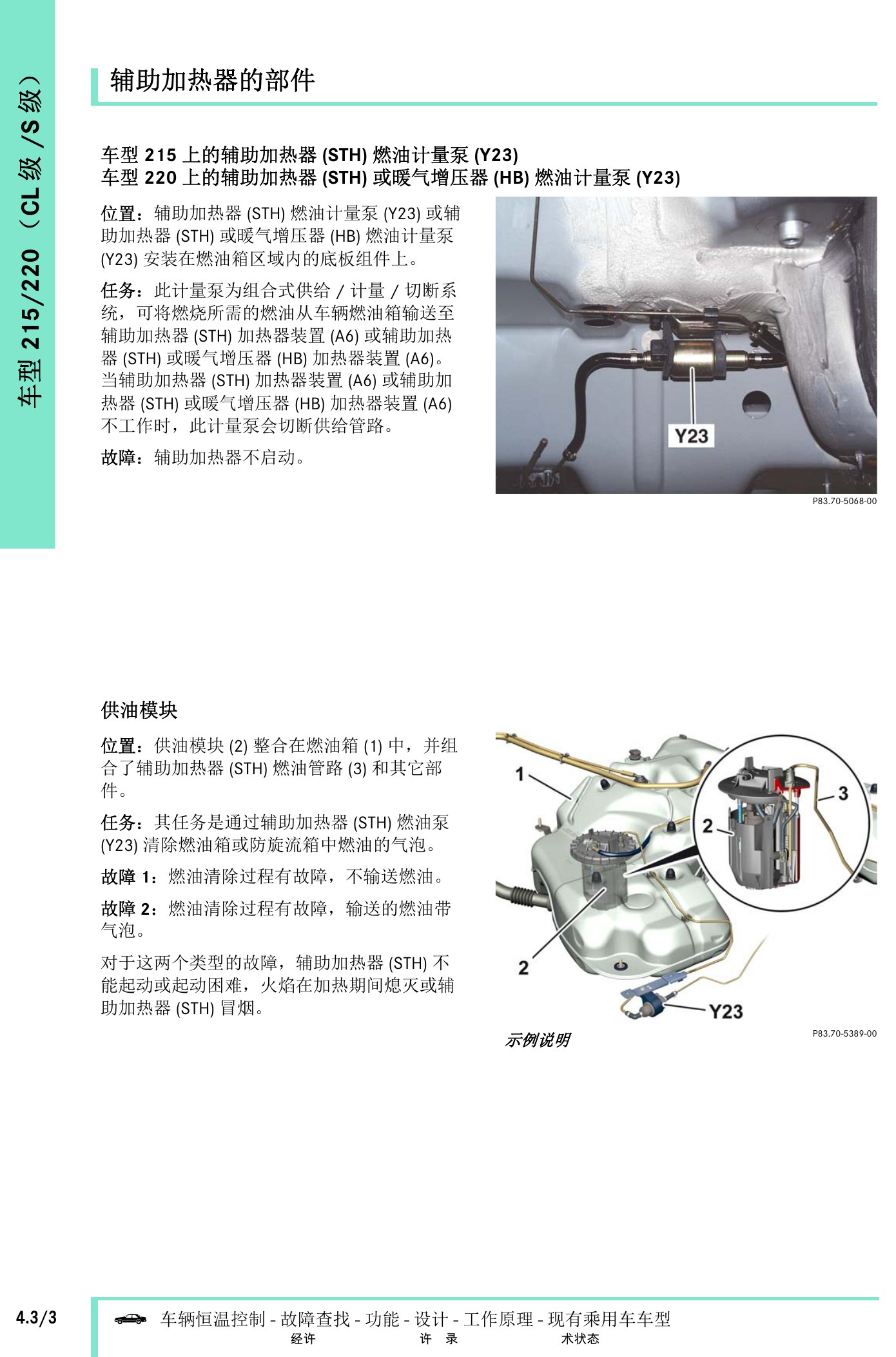

奔驰车辆恒温控制技术指南原第588页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
