摘要保留奔驰恒温控制技术指南原第589至777页，整理C216 CL级、W221 S级、S400 HYBRID、R230 SL级和W251 R级的空调、辅助加热器、系统图及部件资料。

一、C216 CL级与W221 S级恒温控制资料

包括车型特有投诉、操作和控制功能、辅助加热器、系统概述图及各类部件位置。

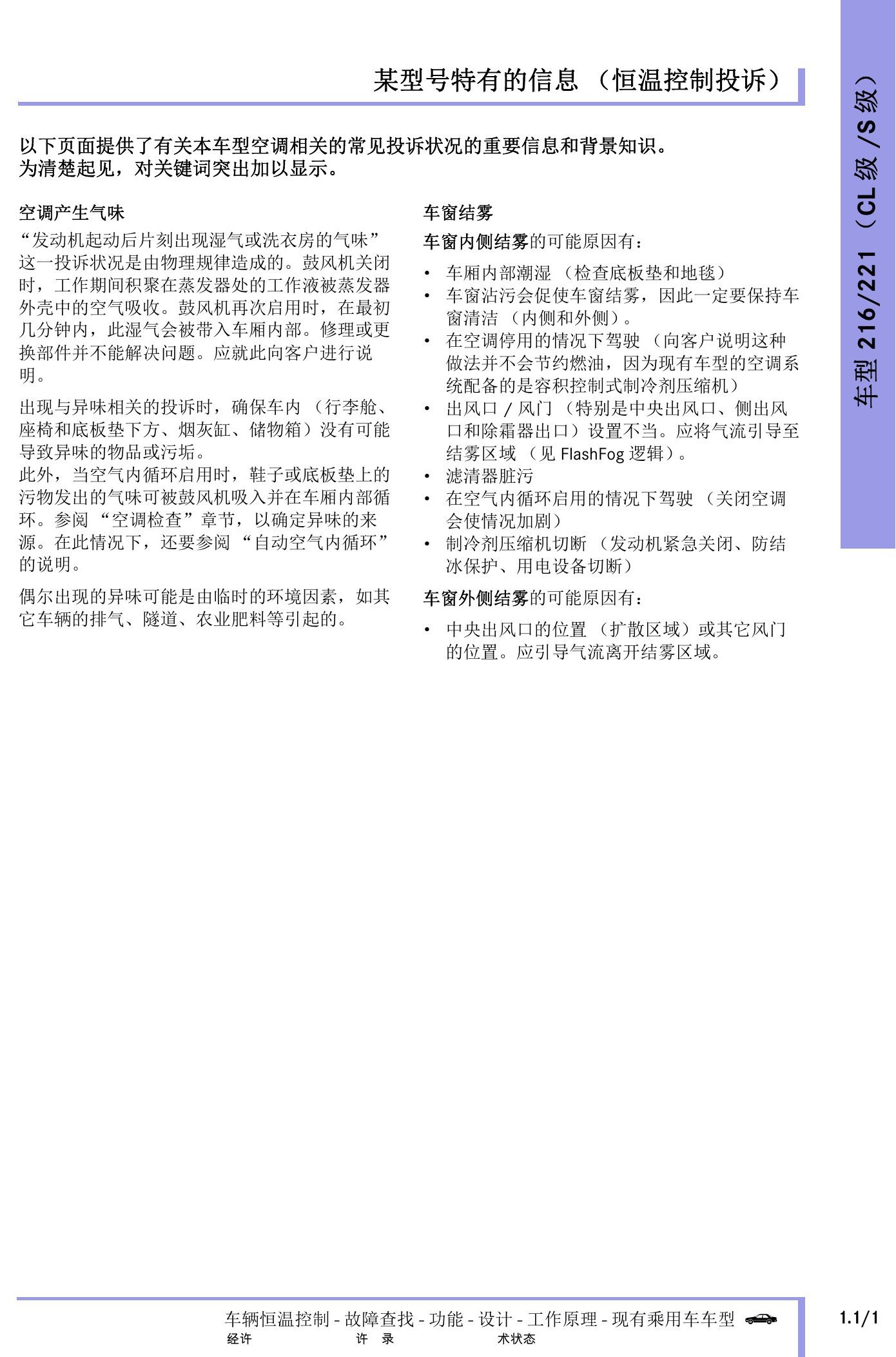

奔驰车辆恒温控制技术指南原第589页。

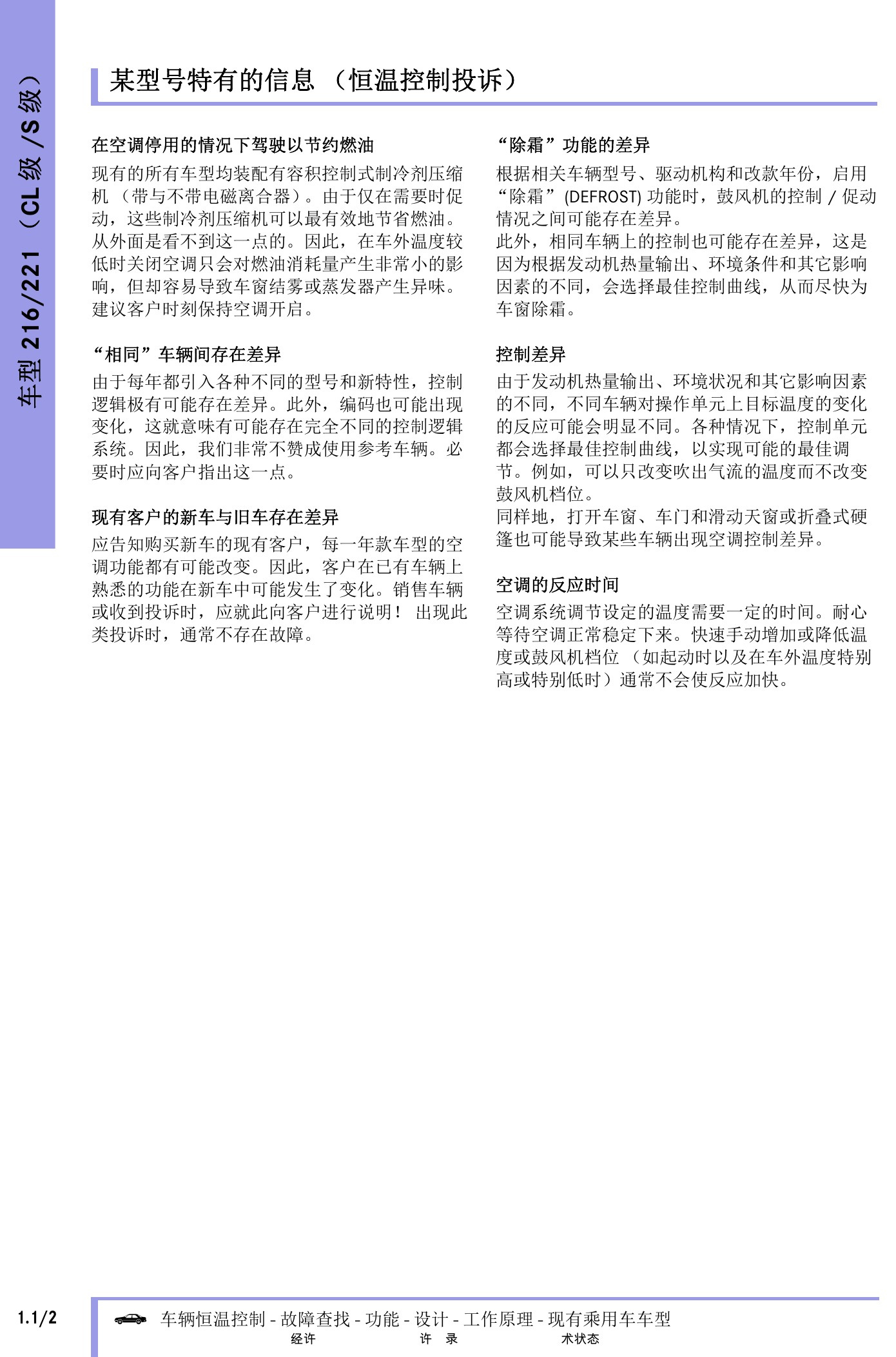

奔驰车辆恒温控制技术指南原第590页。

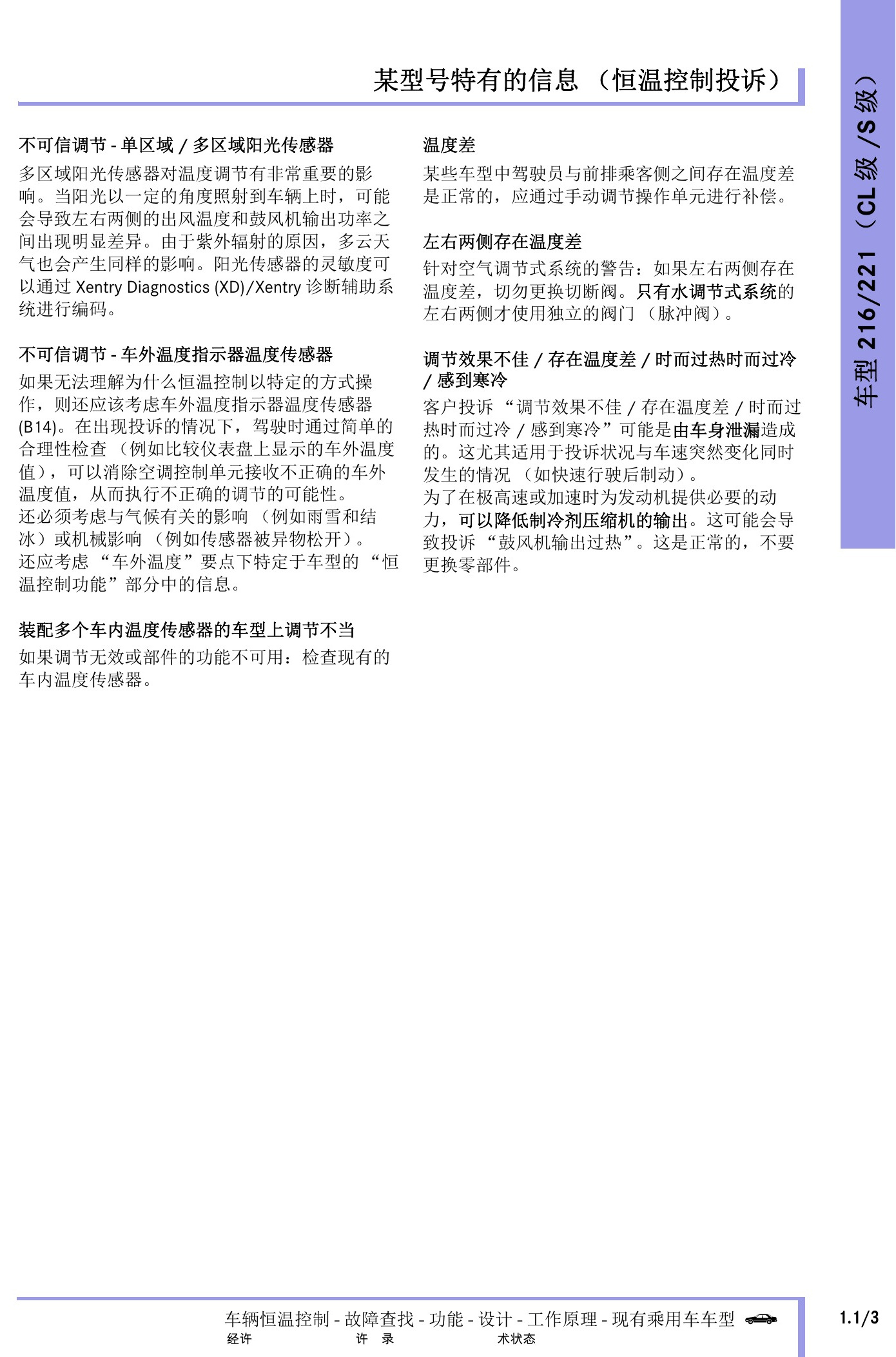

奔驰车辆恒温控制技术指南原第591页。
奔驰车辆恒温控制技术指南原第592页。

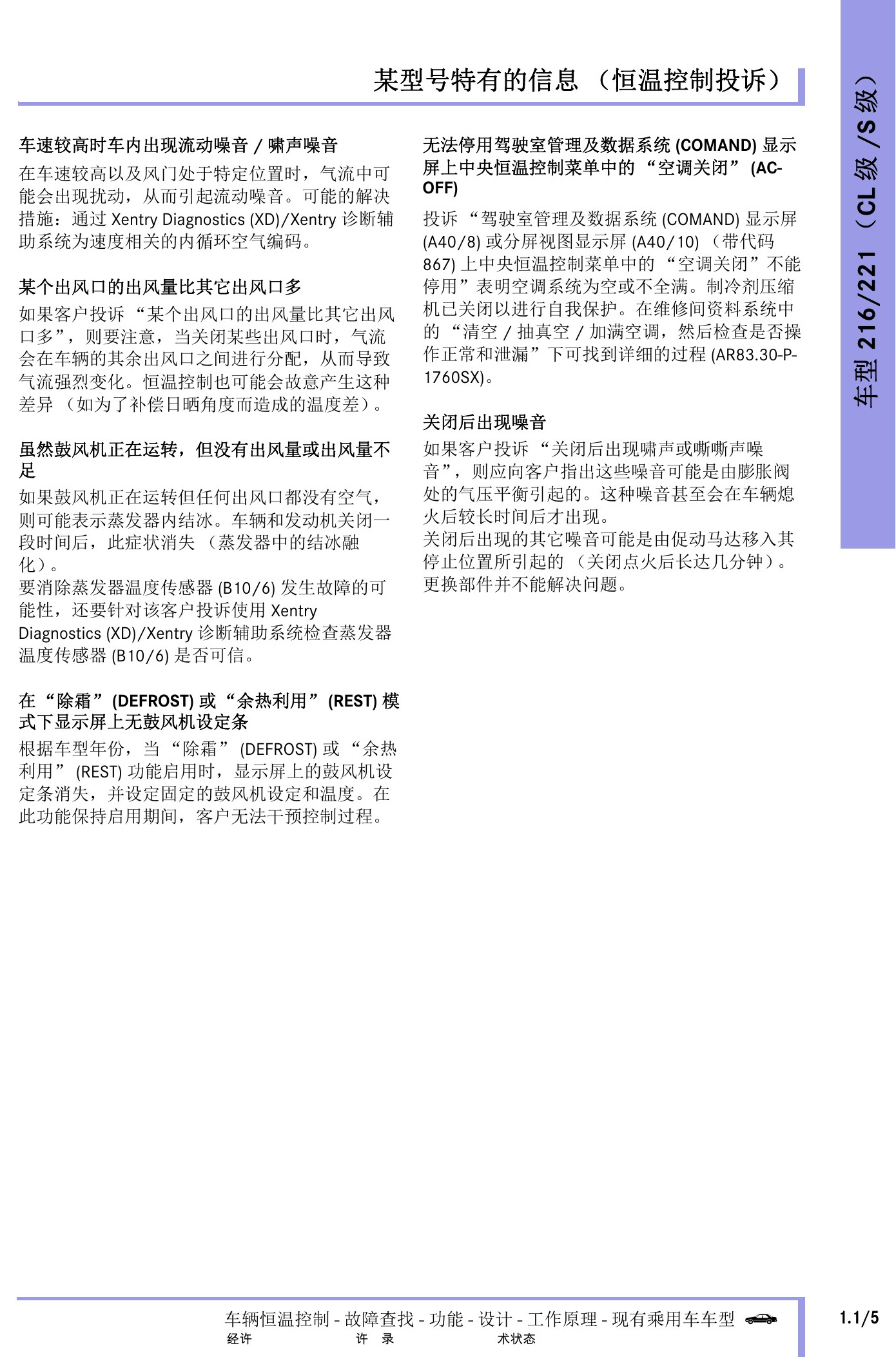

奔驰车辆恒温控制技术指南原第593页。

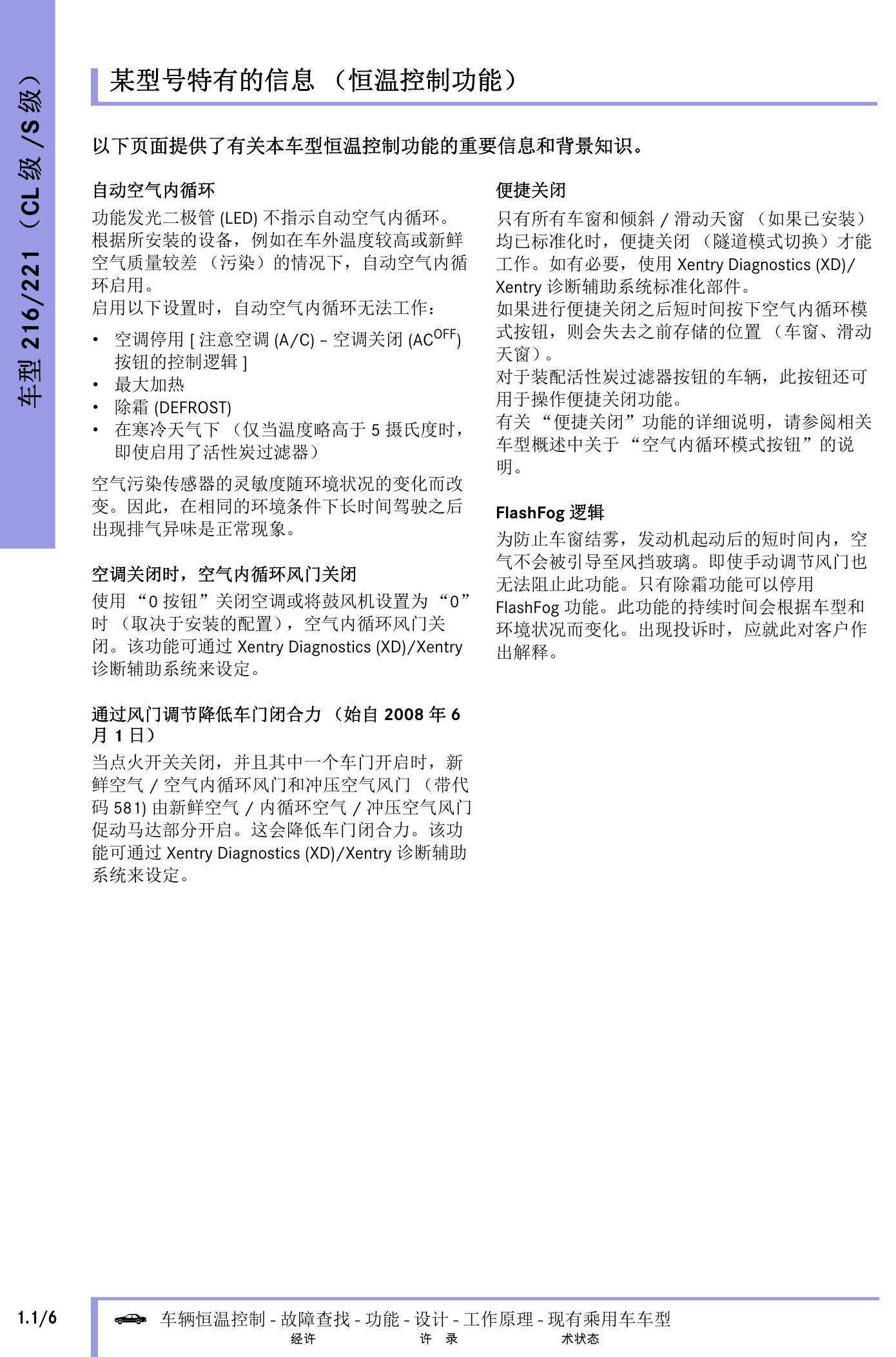

奔驰车辆恒温控制技术指南原第594页。

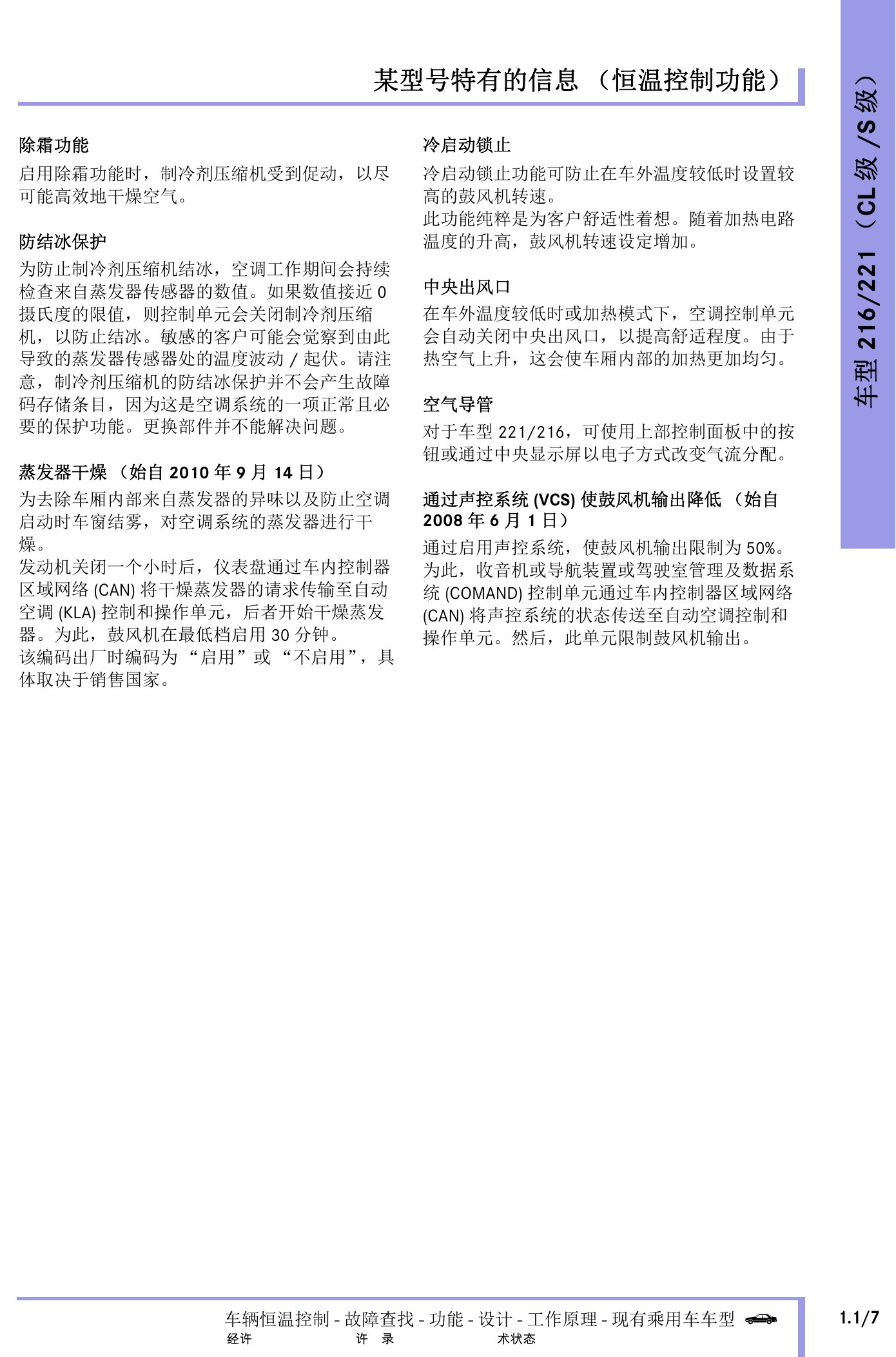

奔驰车辆恒温控制技术指南原第595页。

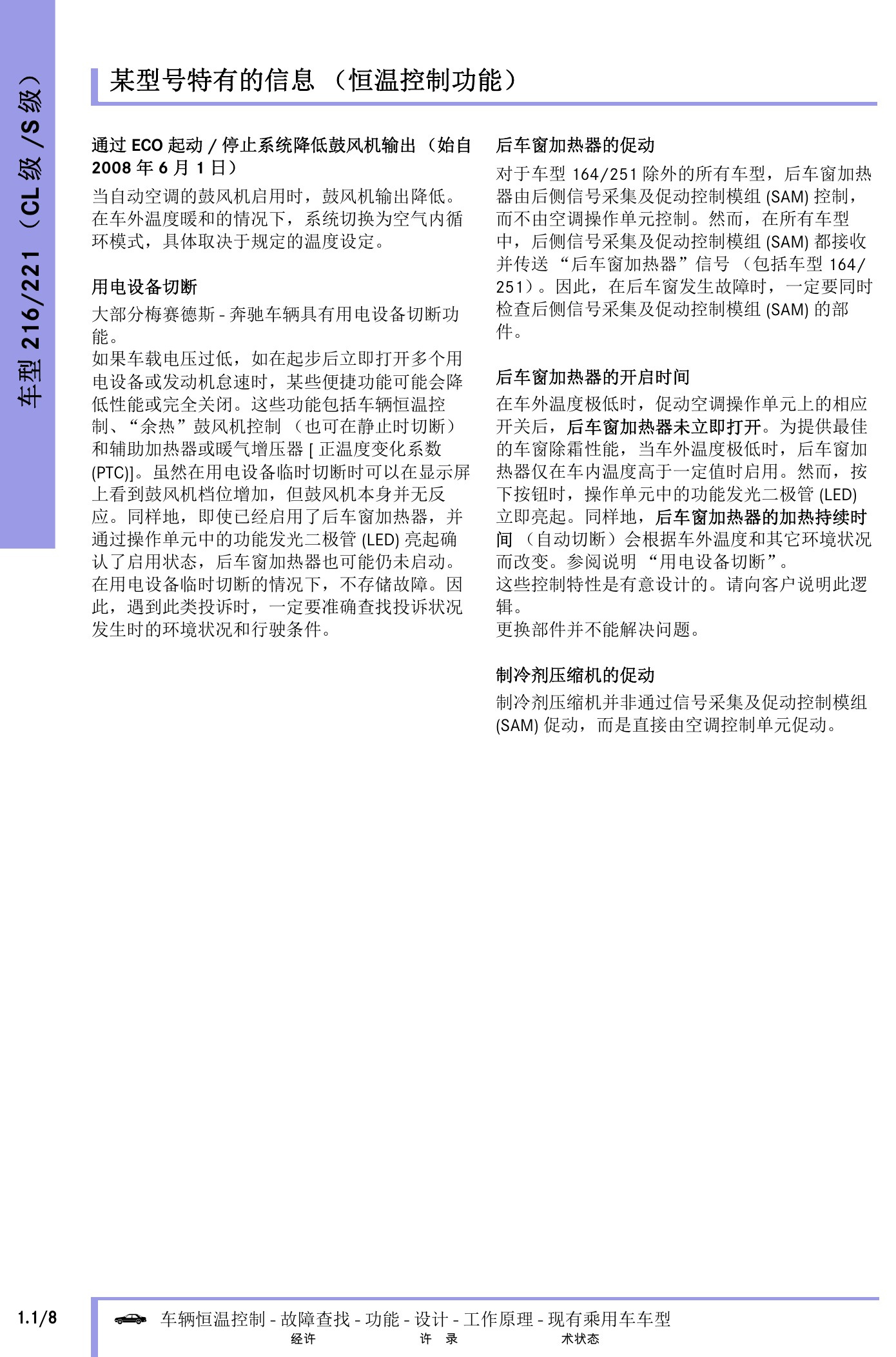

奔驰车辆恒温控制技术指南原第596页。

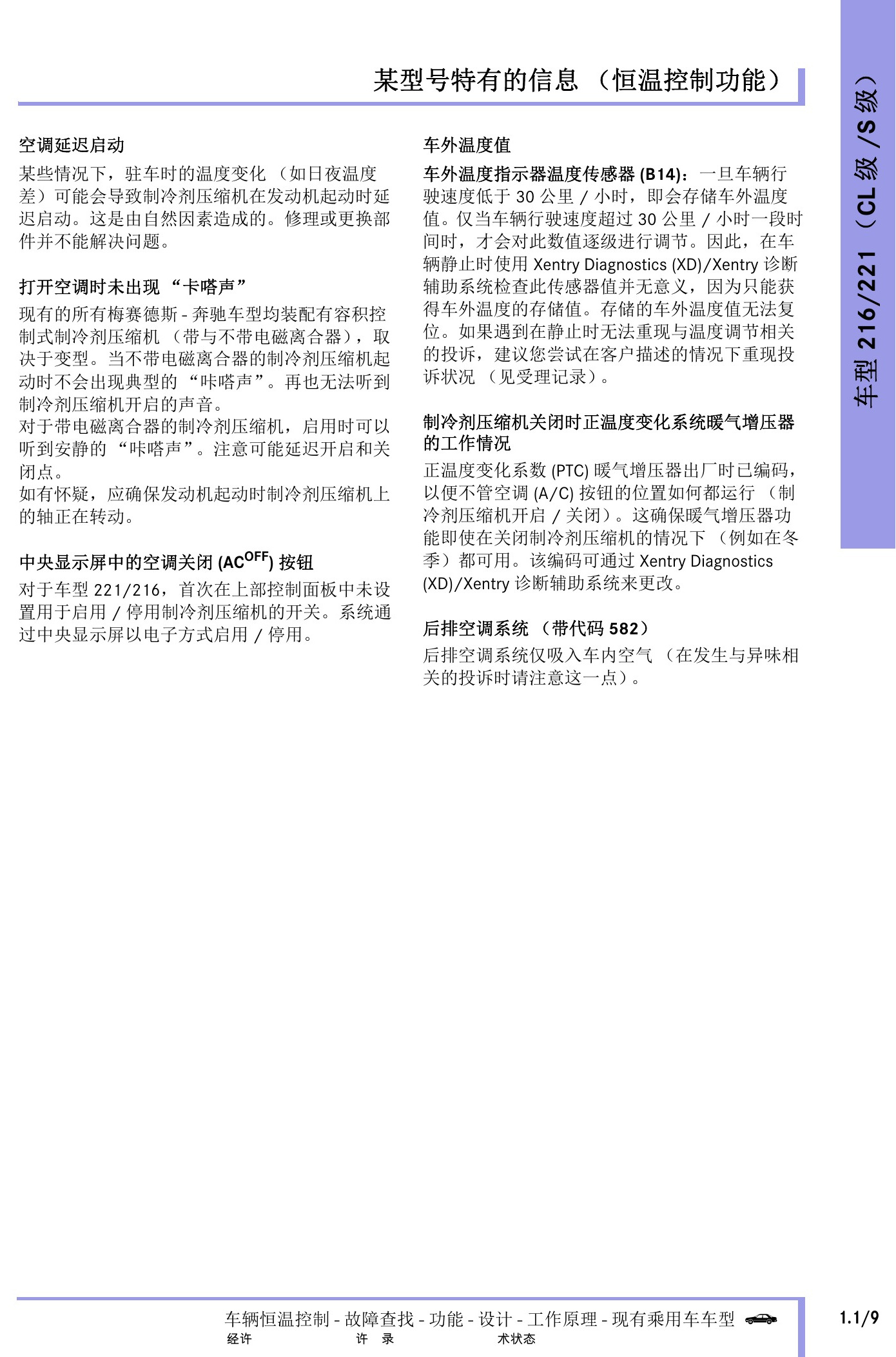

奔驰车辆恒温控制技术指南原第597页。

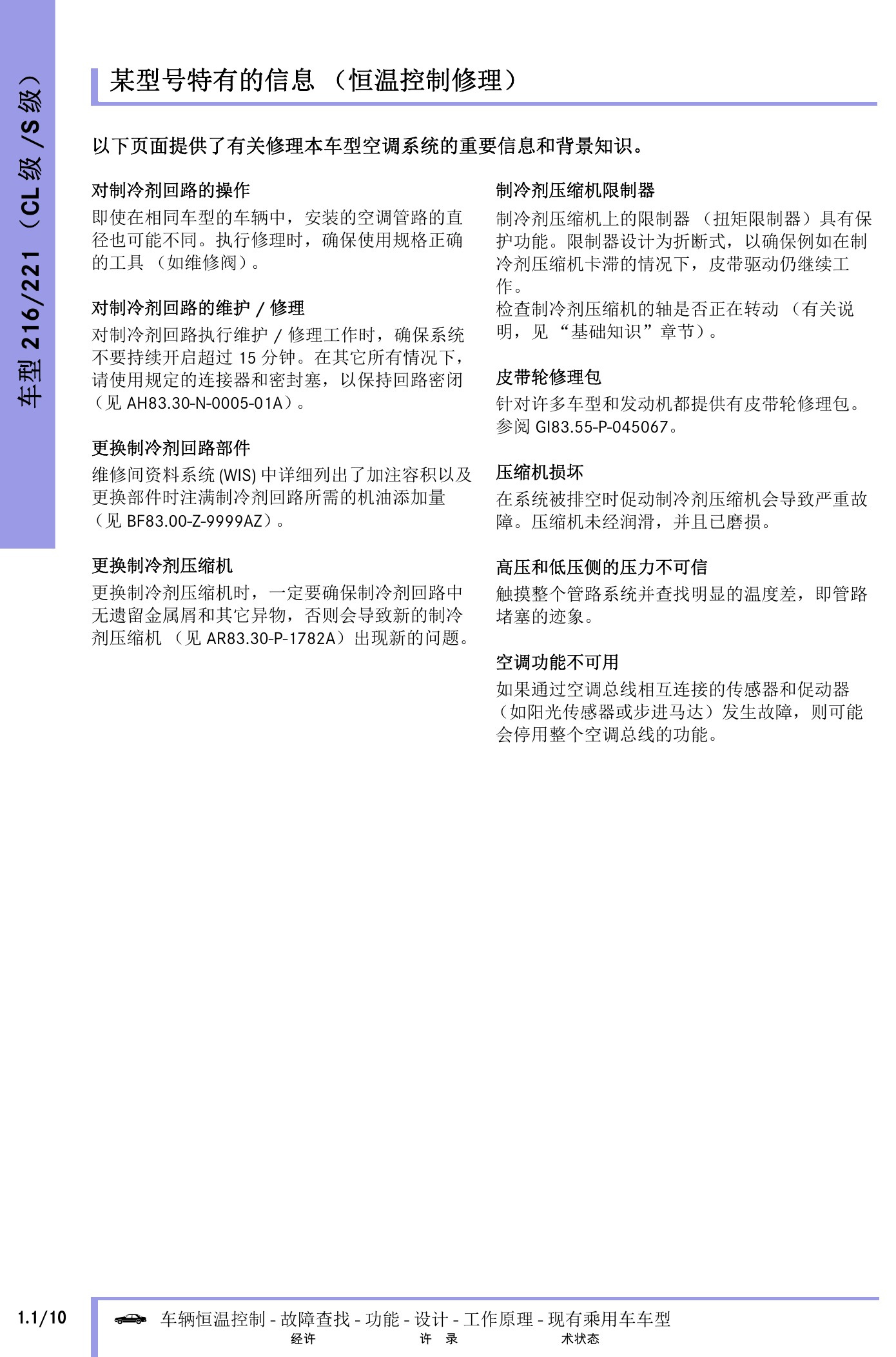

奔驰车辆恒温控制技术指南原第598页。

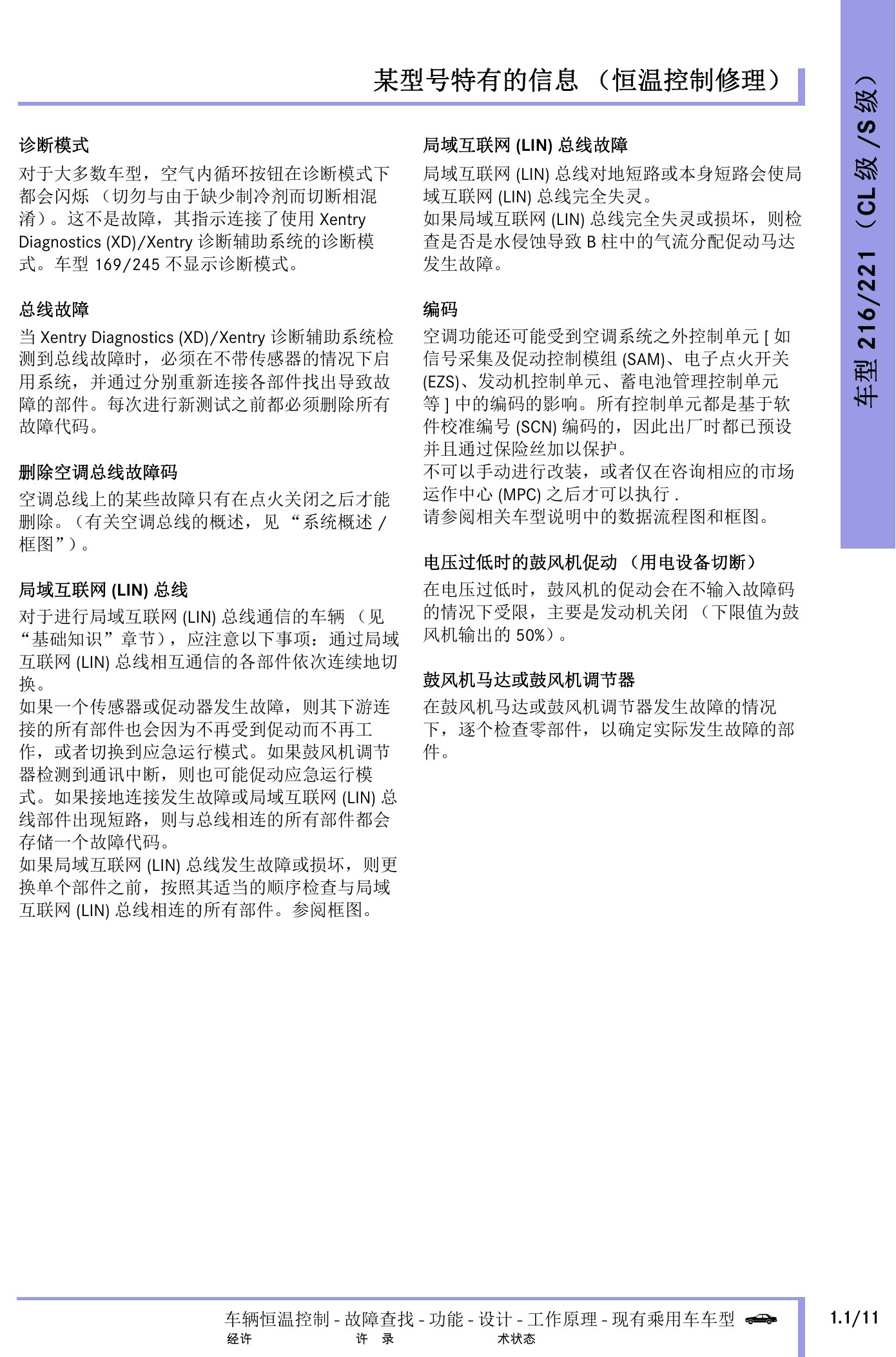

奔驰车辆恒温控制技术指南原第599页。

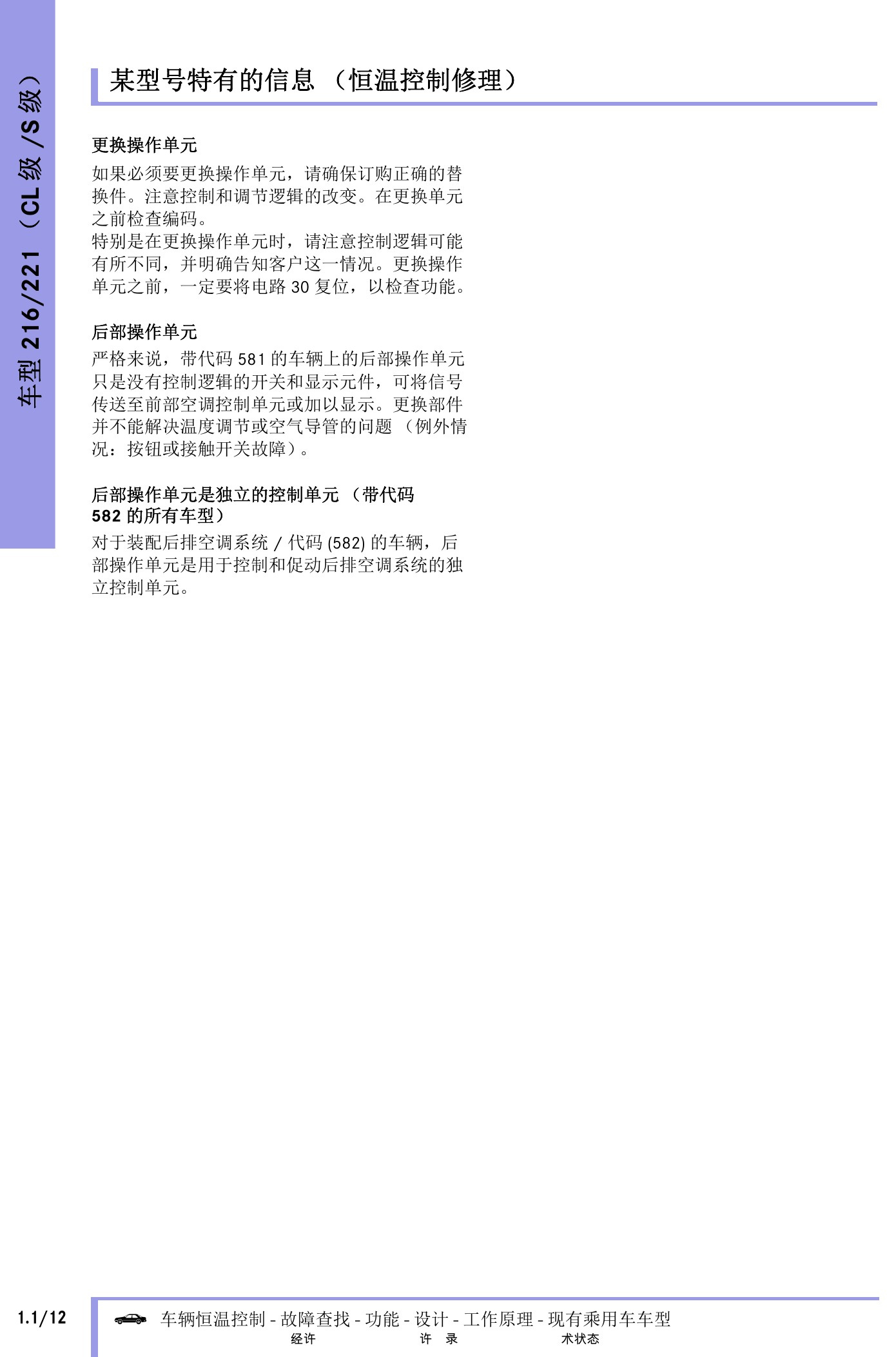

奔驰车辆恒温控制技术指南原第600页。

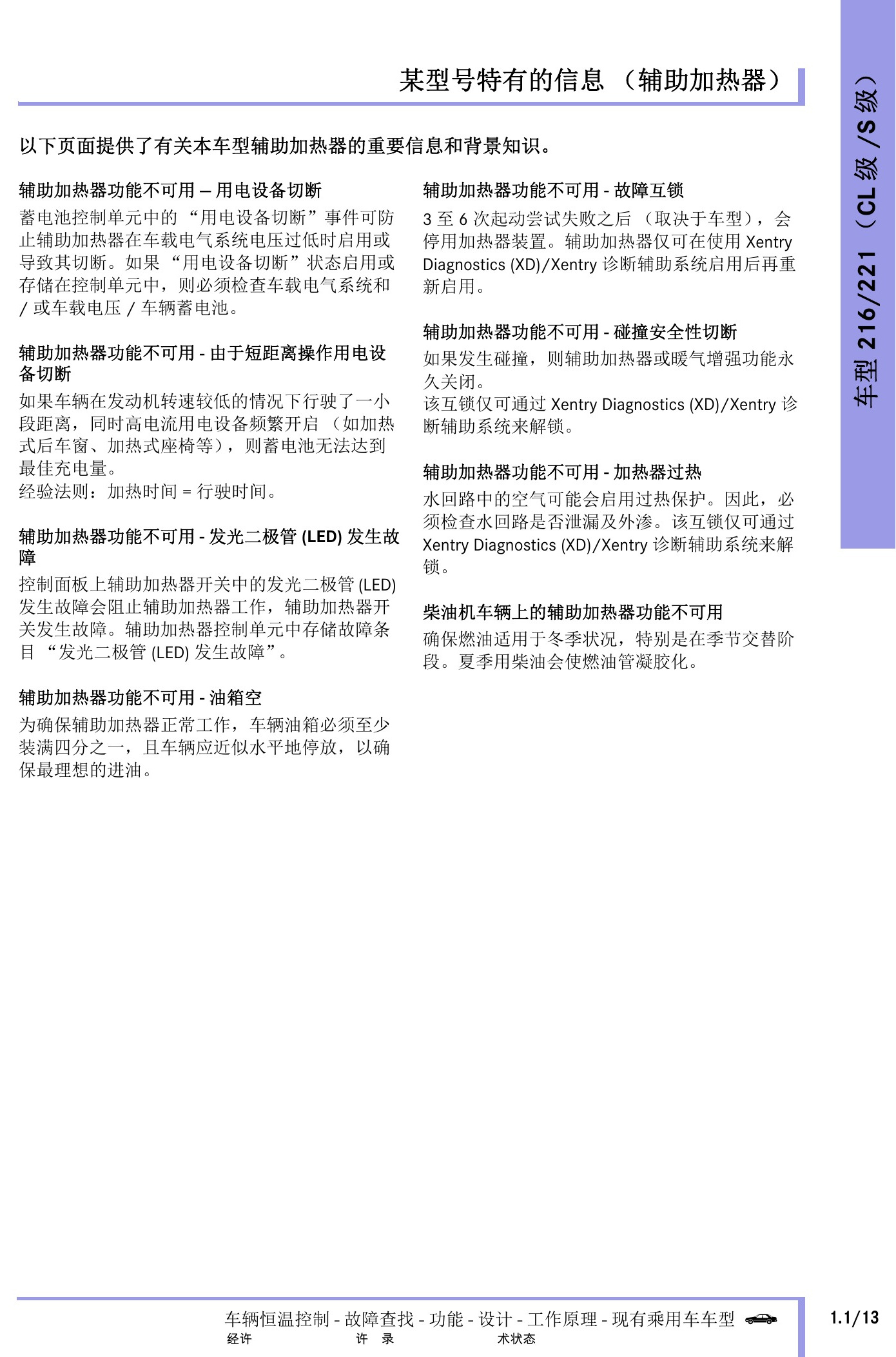

奔驰车辆恒温控制技术指南原第601页。

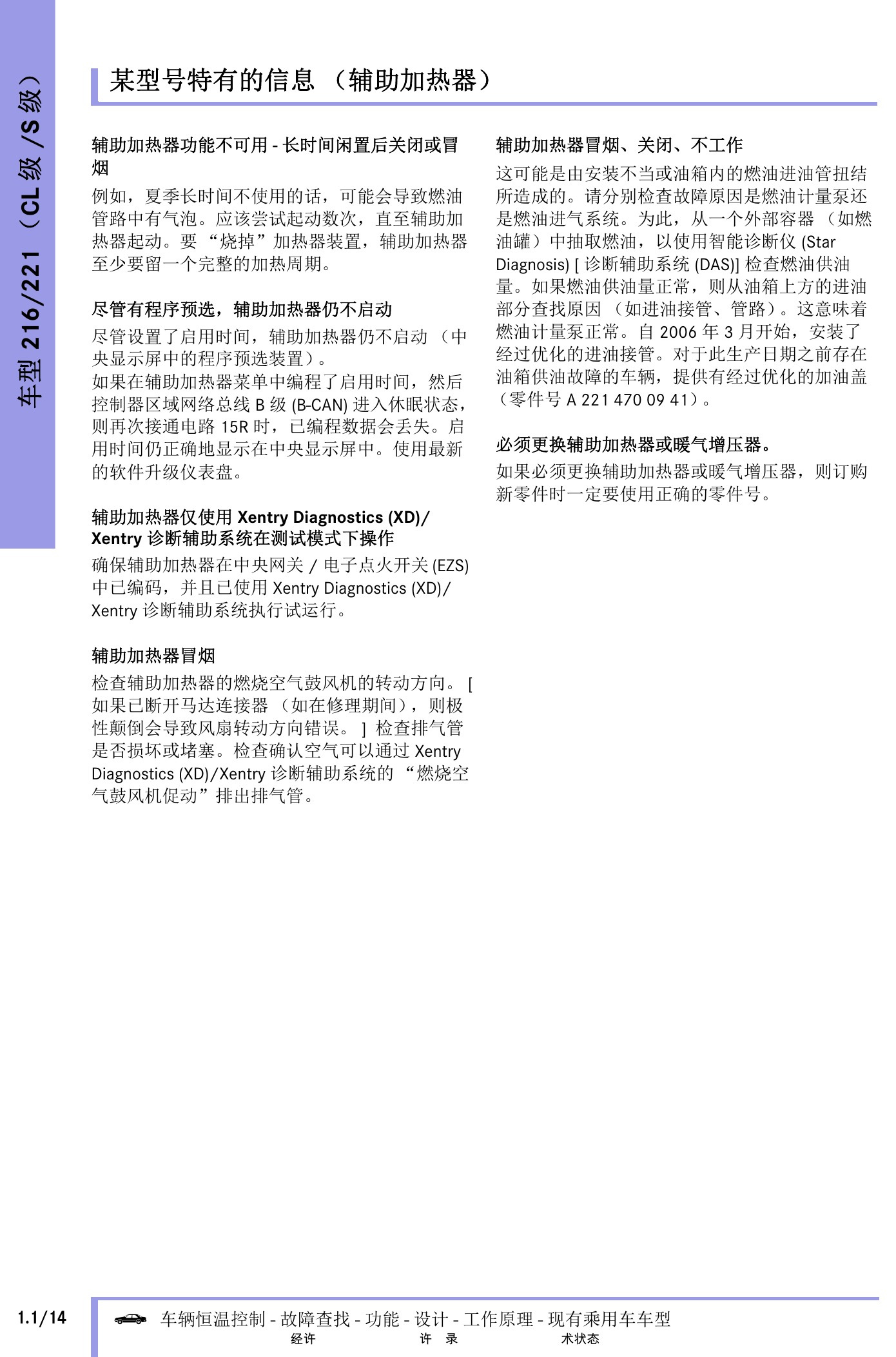

奔驰车辆恒温控制技术指南原第602页。

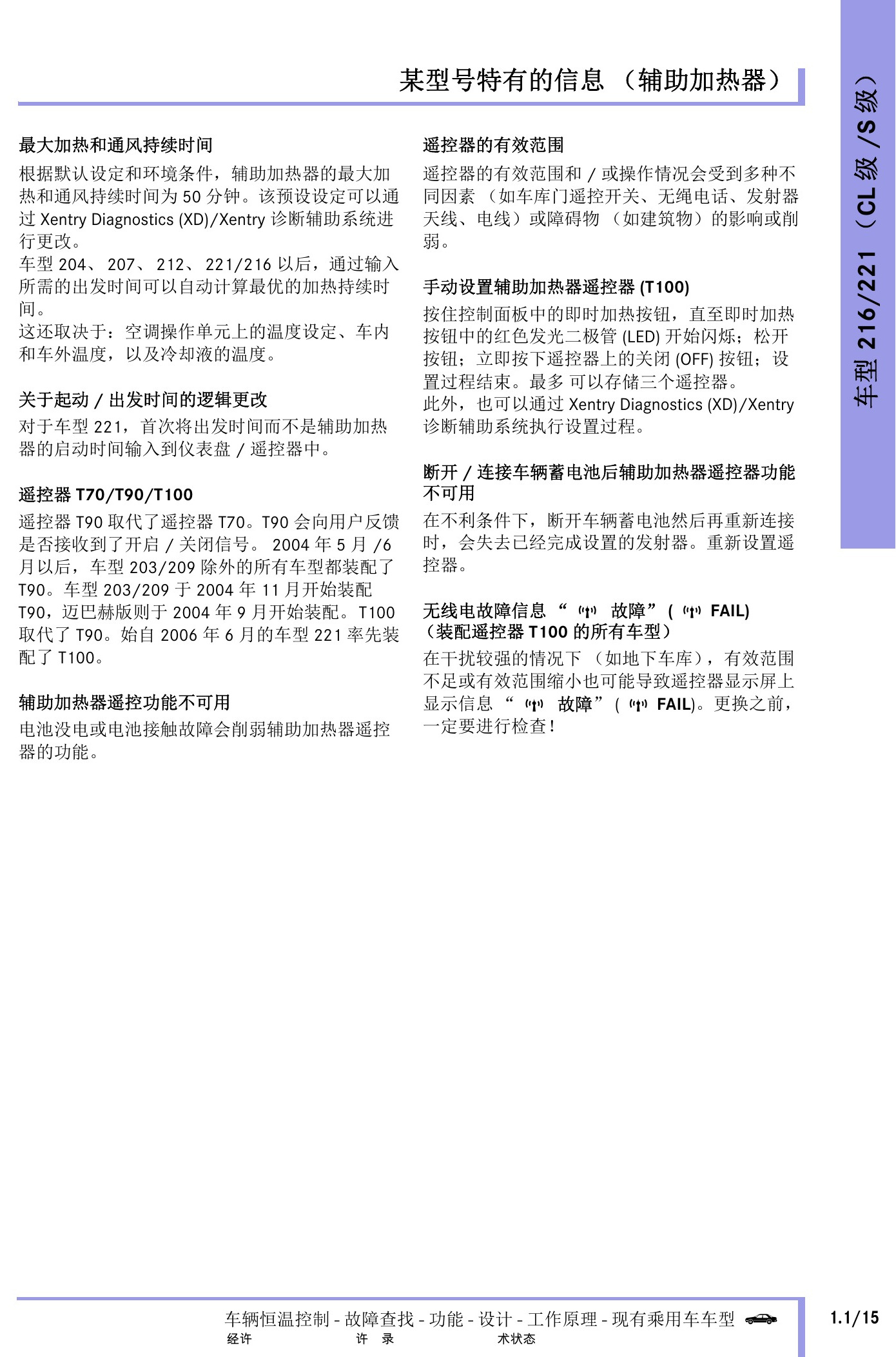

奔驰车辆恒温控制技术指南原第603页。

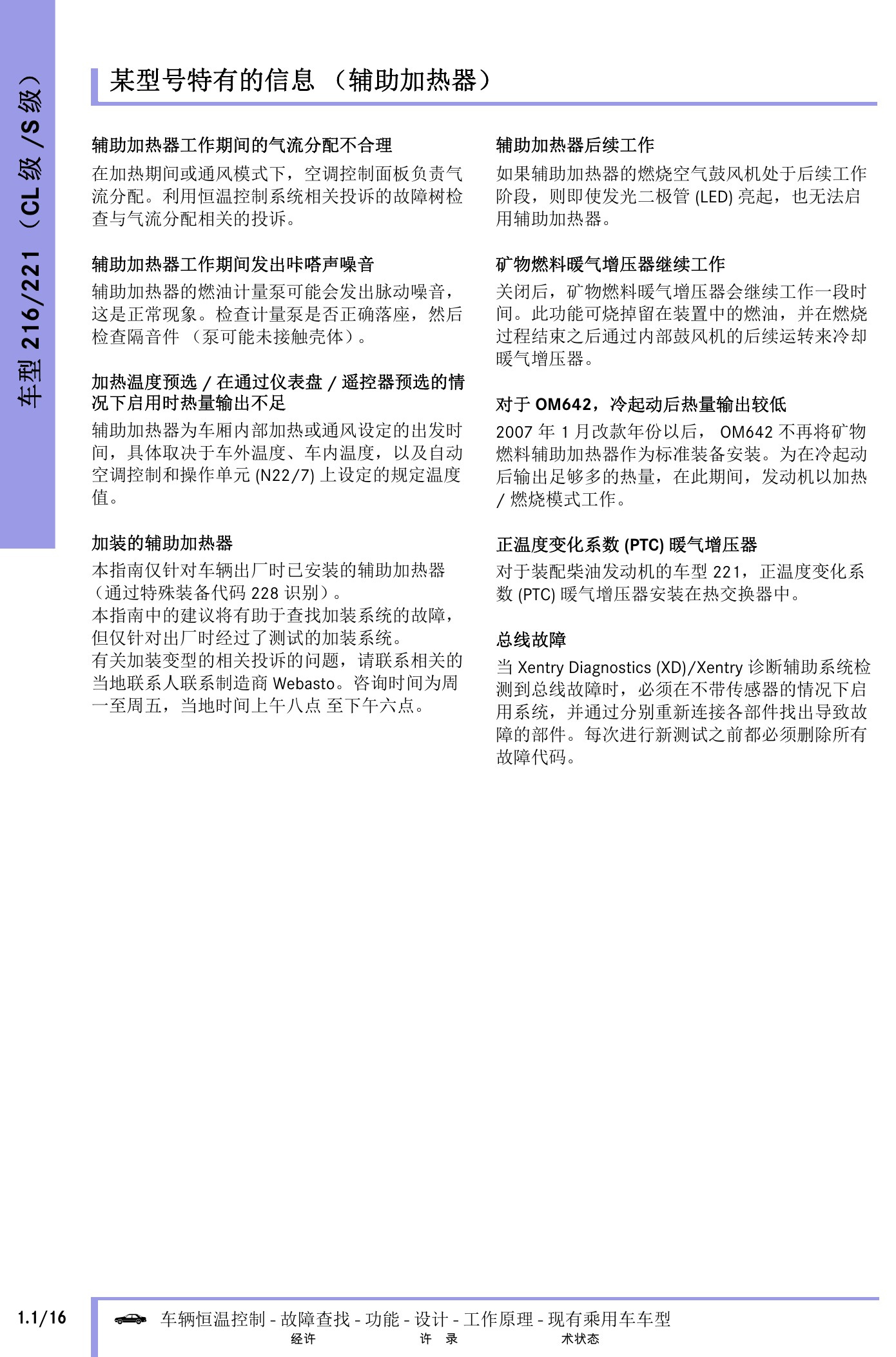

奔驰车辆恒温控制技术指南原第604页。

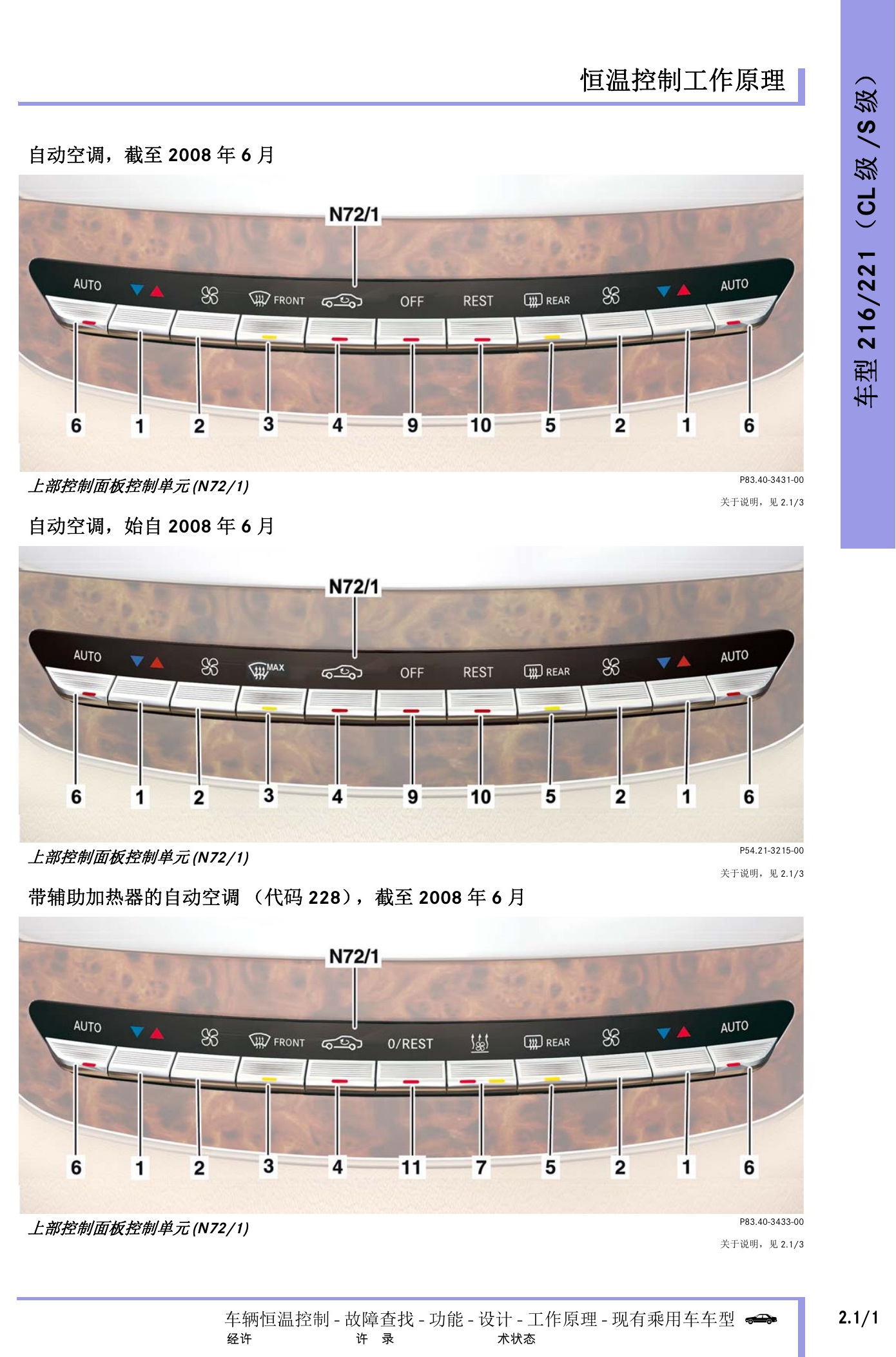

奔驰车辆恒温控制技术指南原第605页。

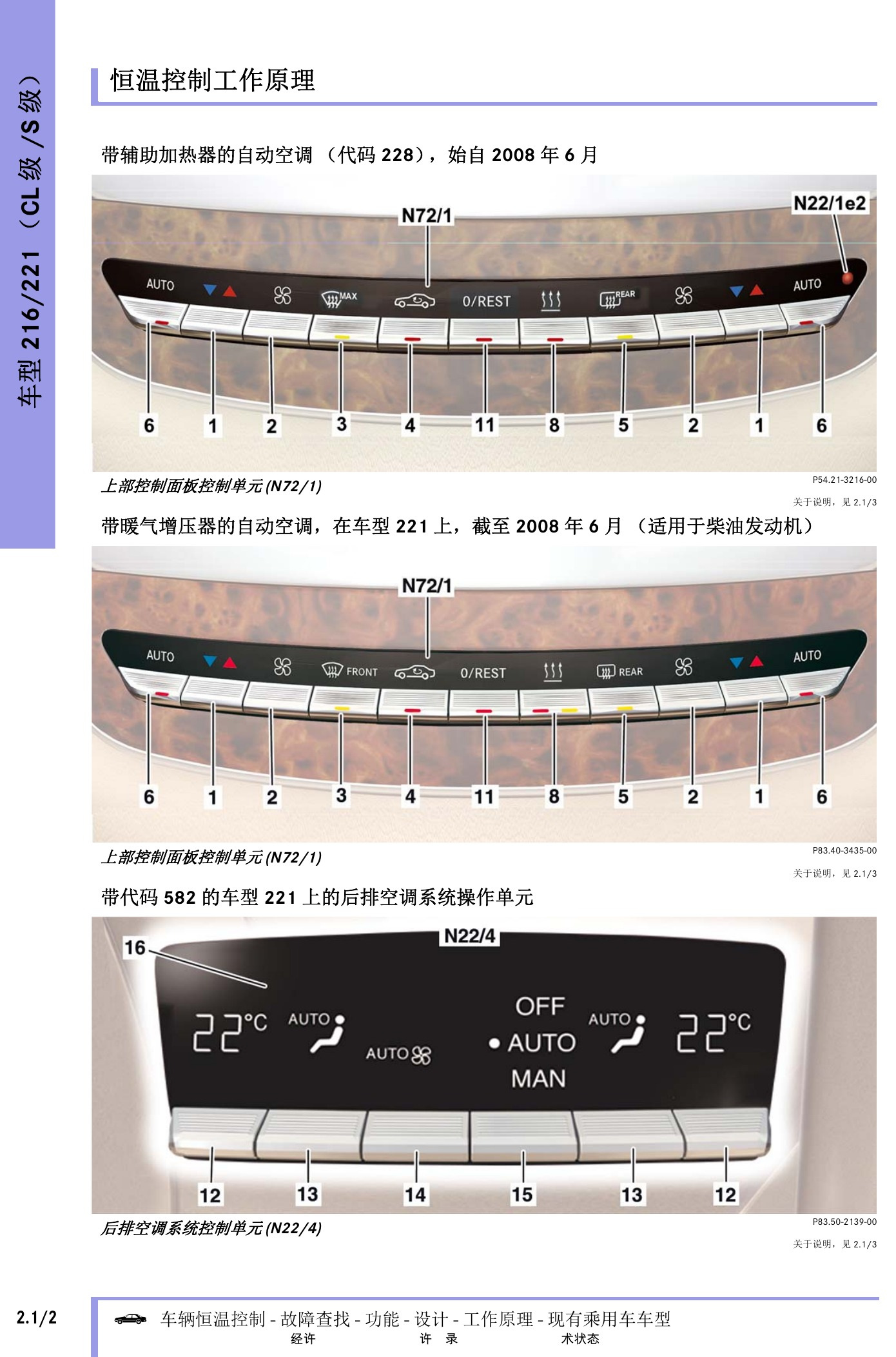

奔驰车辆恒温控制技术指南原第606页。

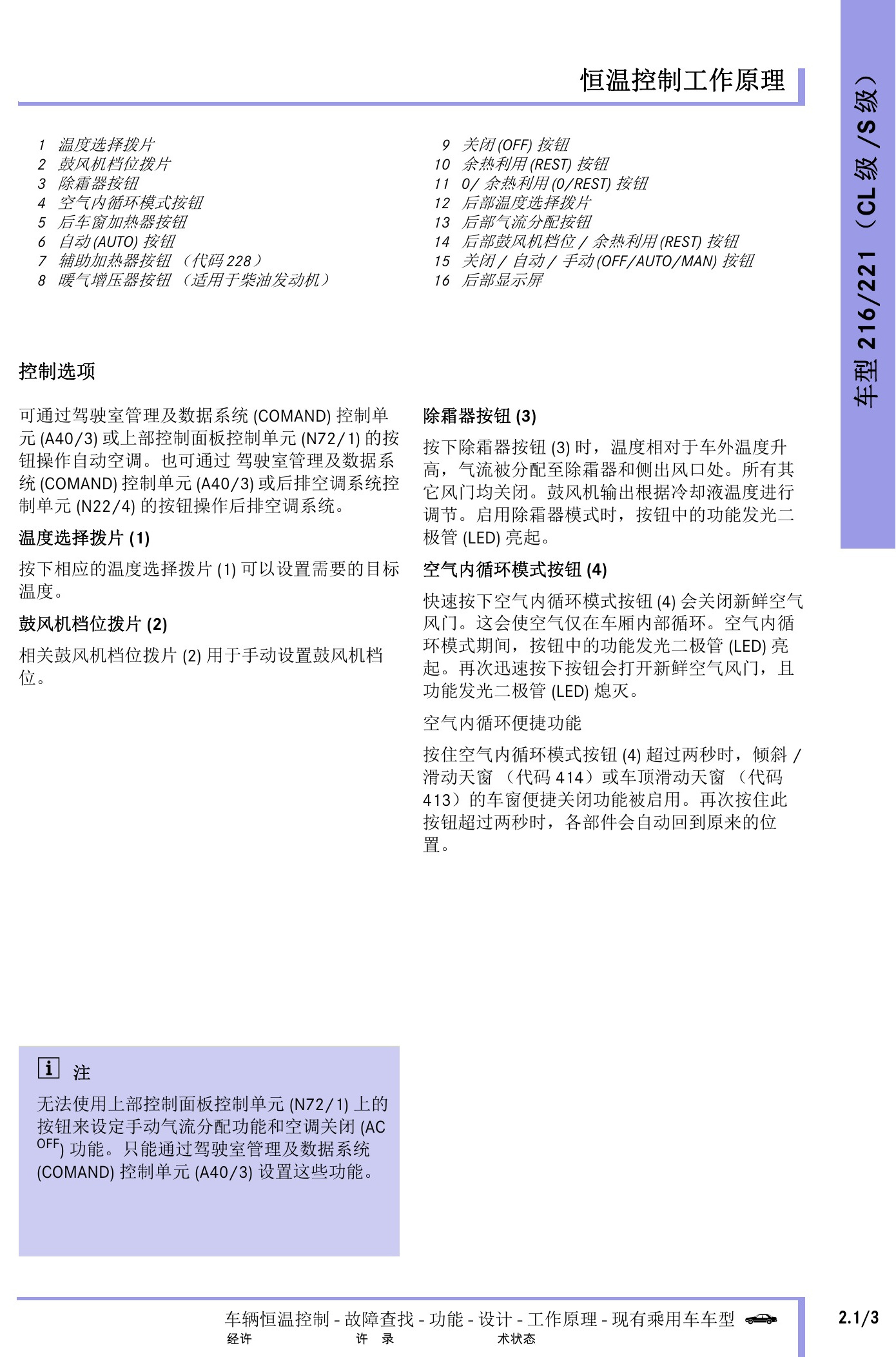

奔驰车辆恒温控制技术指南原第607页。

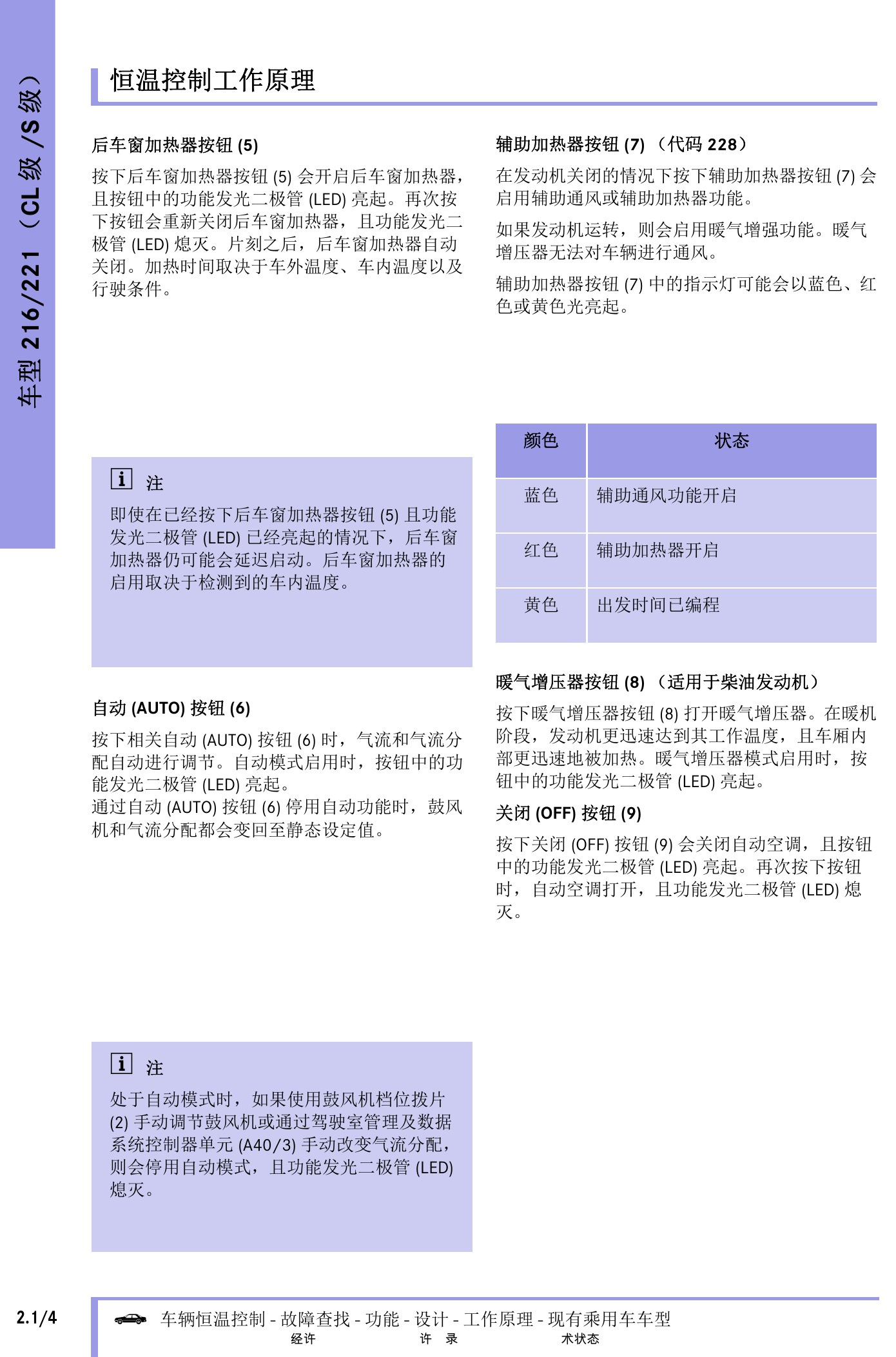

奔驰车辆恒温控制技术指南原第608页。
奔驰车辆恒温控制技术指南原第609页。

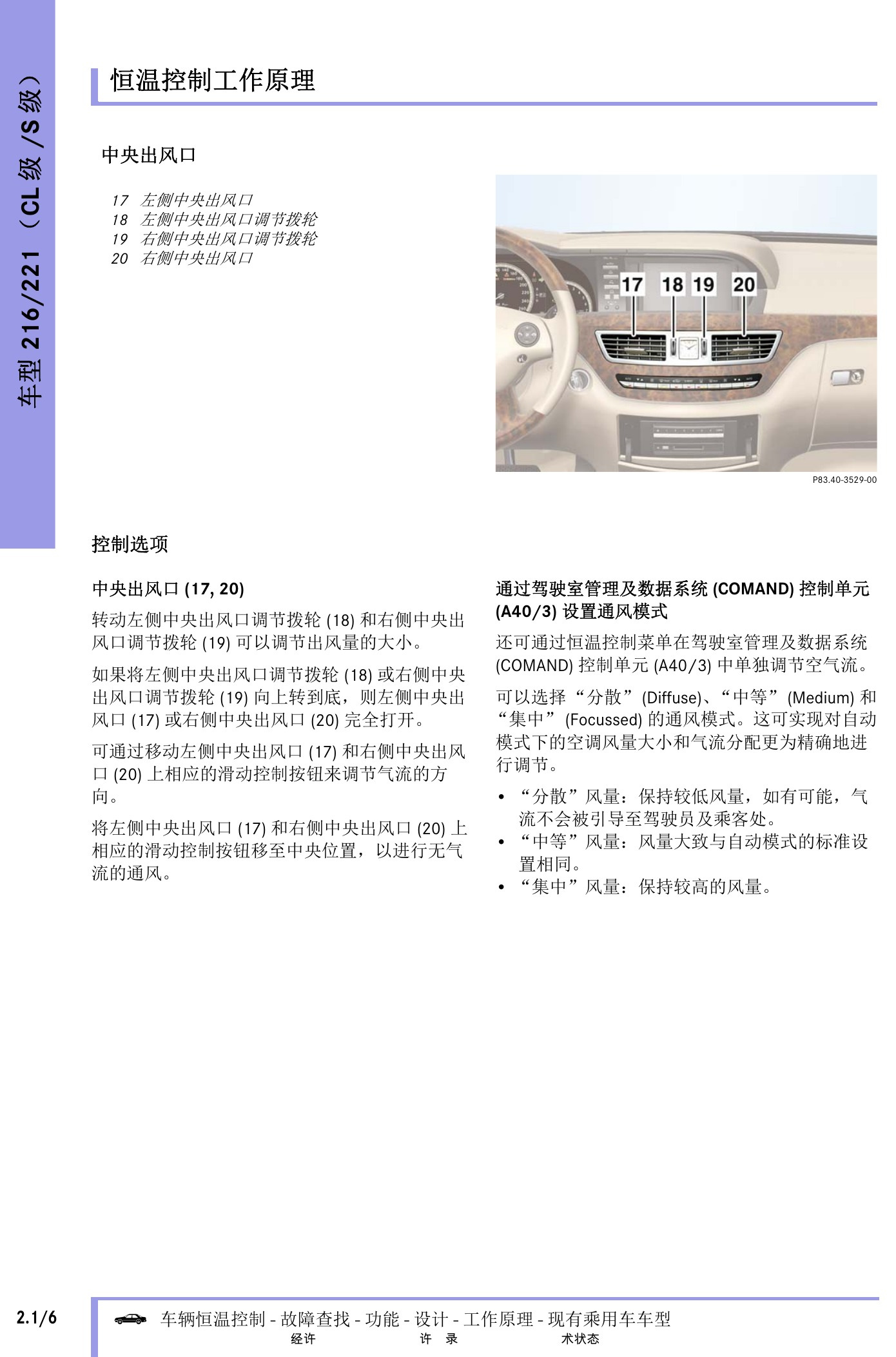

奔驰车辆恒温控制技术指南原第610页。

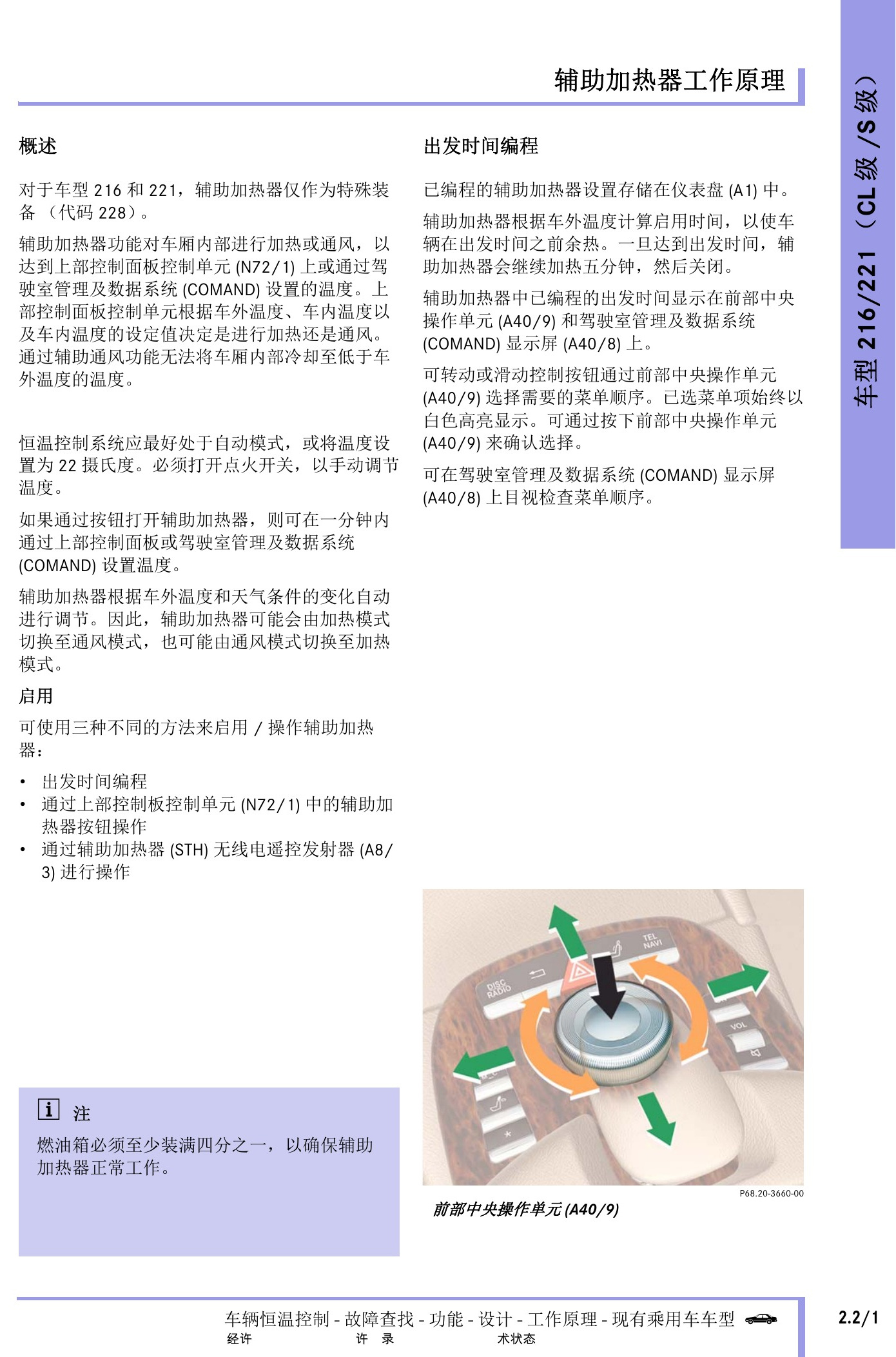

奔驰车辆恒温控制技术指南原第611页。
奔驰车辆恒温控制技术指南原第612页。

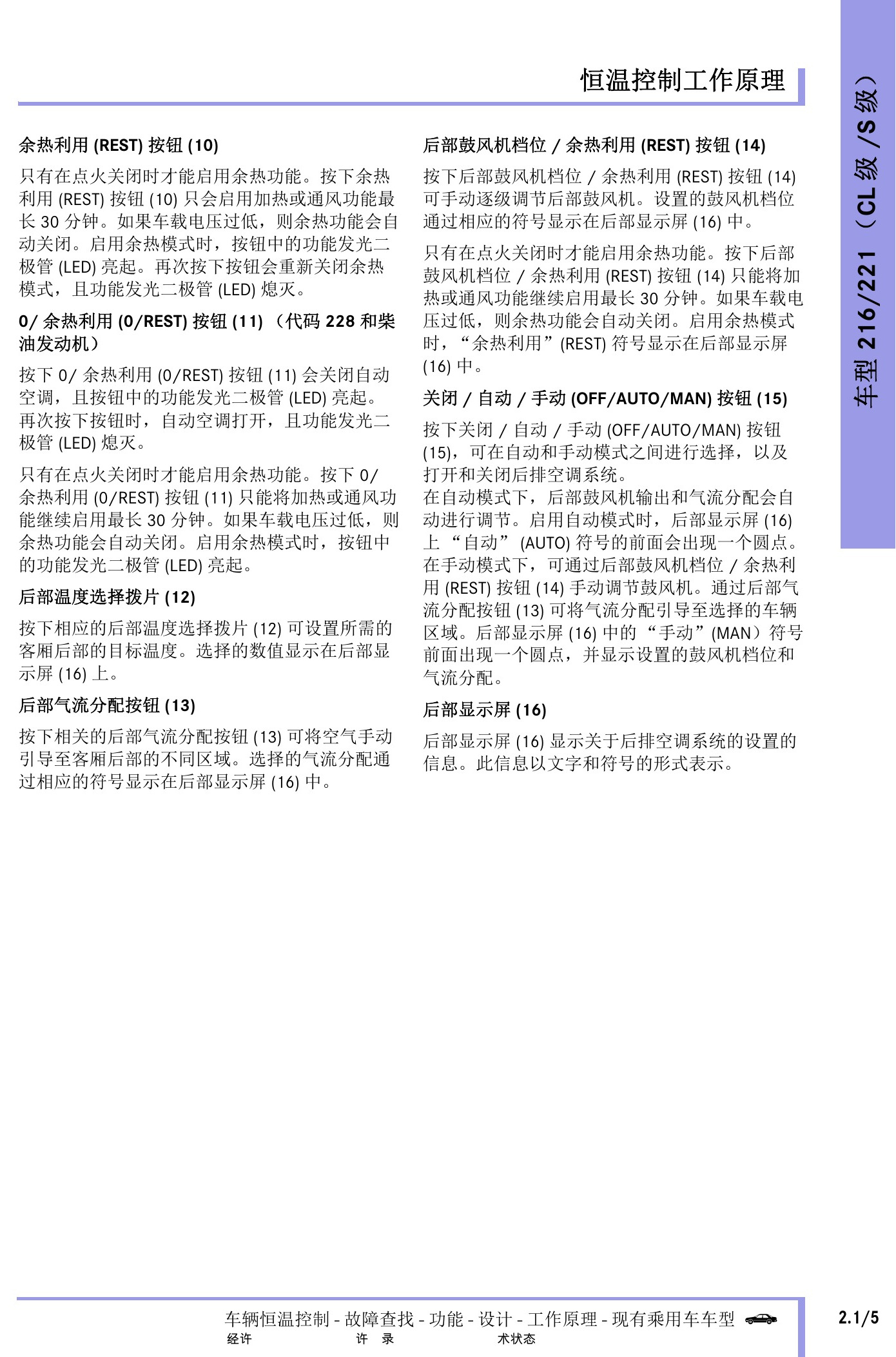

奔驰车辆恒温控制技术指南原第613页。

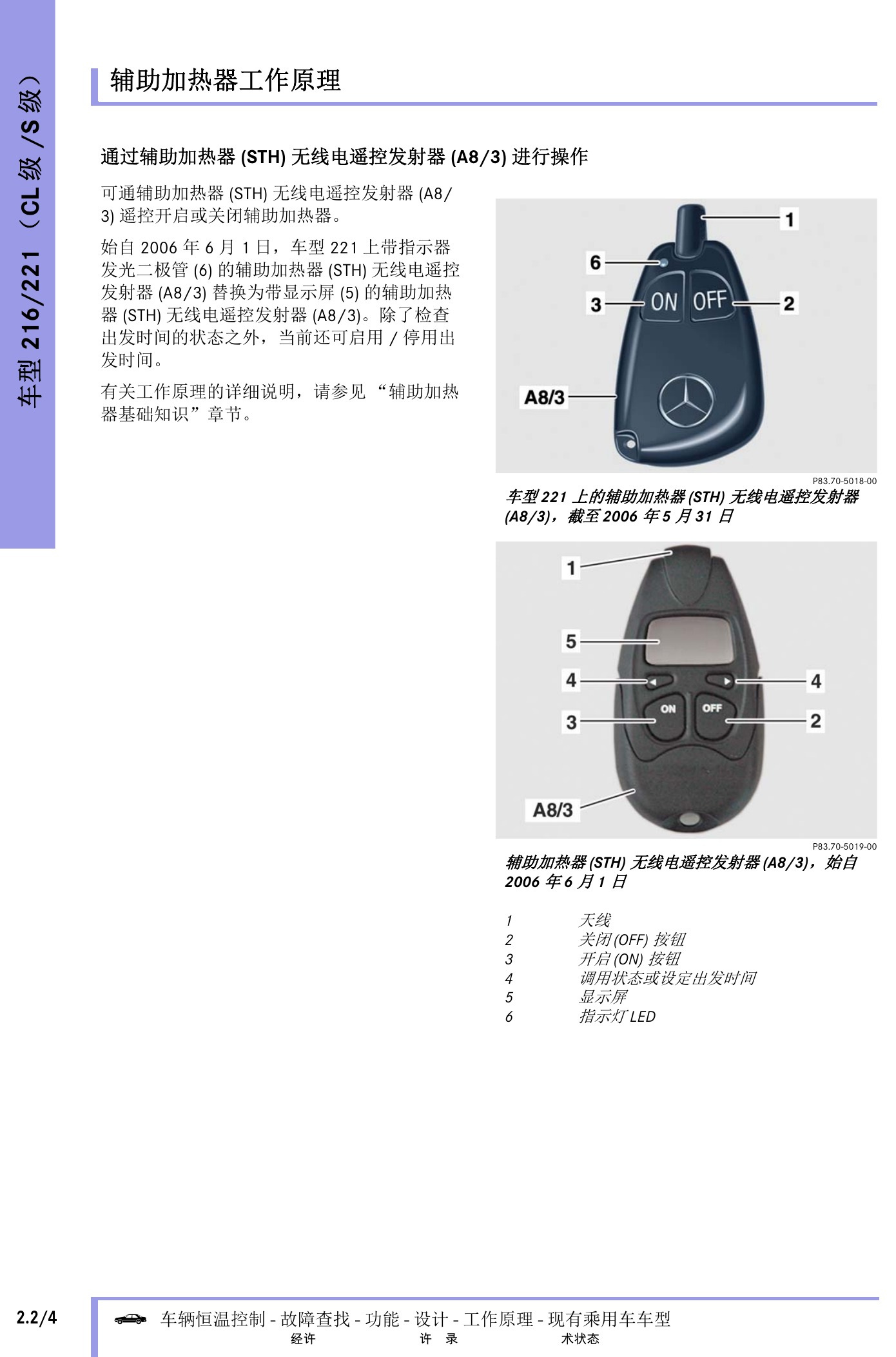

奔驰车辆恒温控制技术指南原第614页。

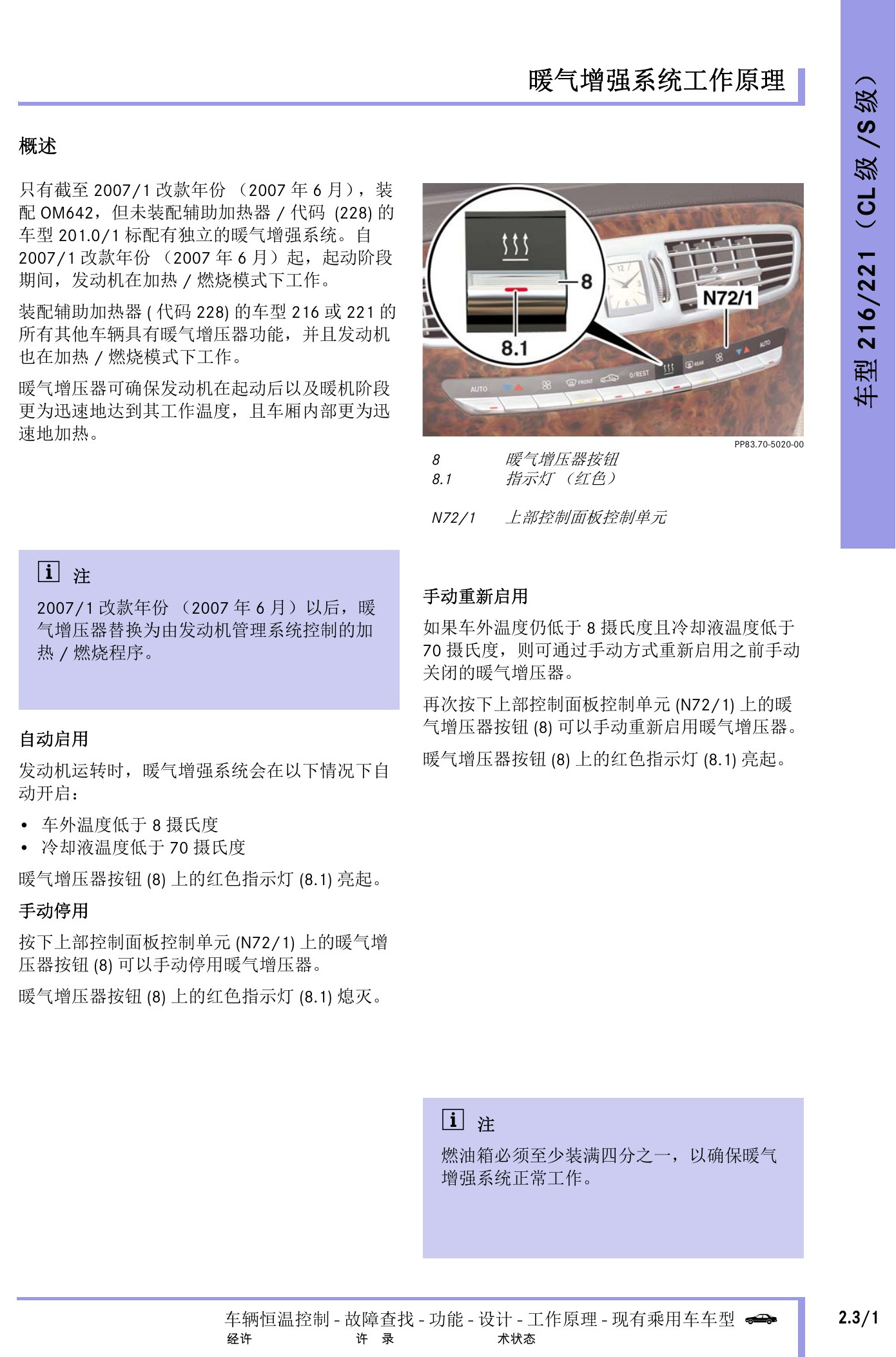

奔驰车辆恒温控制技术指南原第615页。

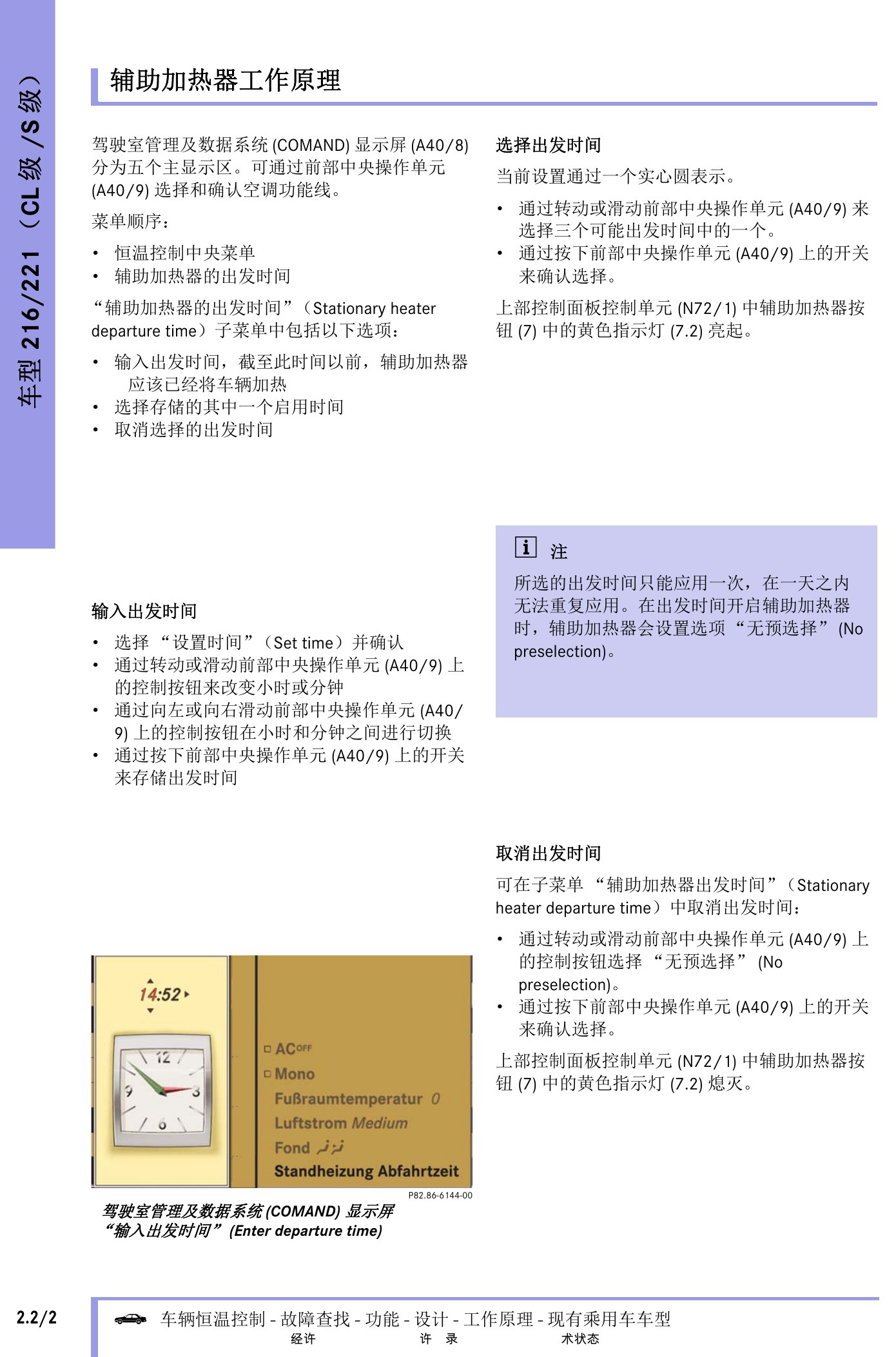

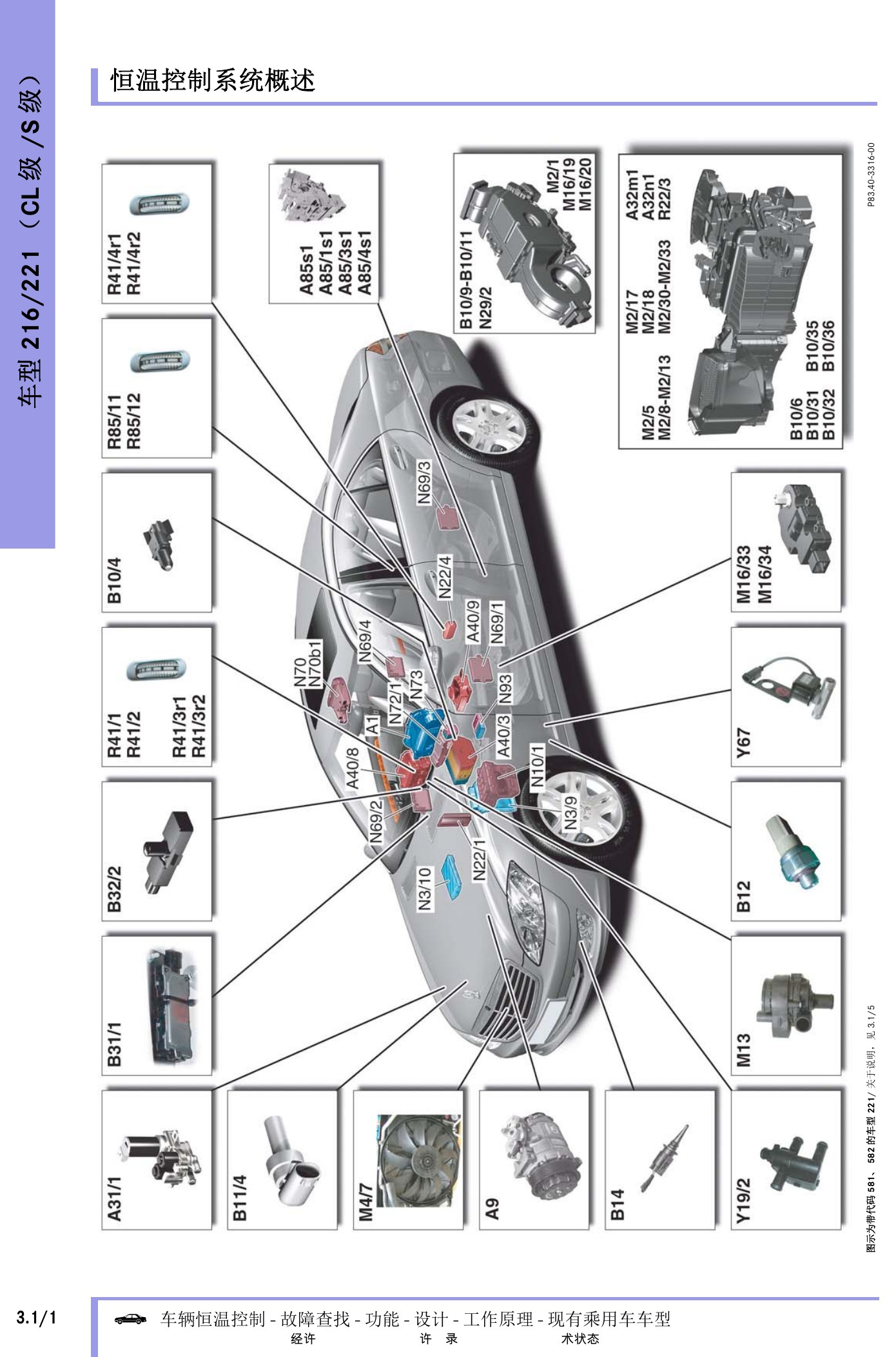

奔驰车辆恒温控制技术指南原第616页。

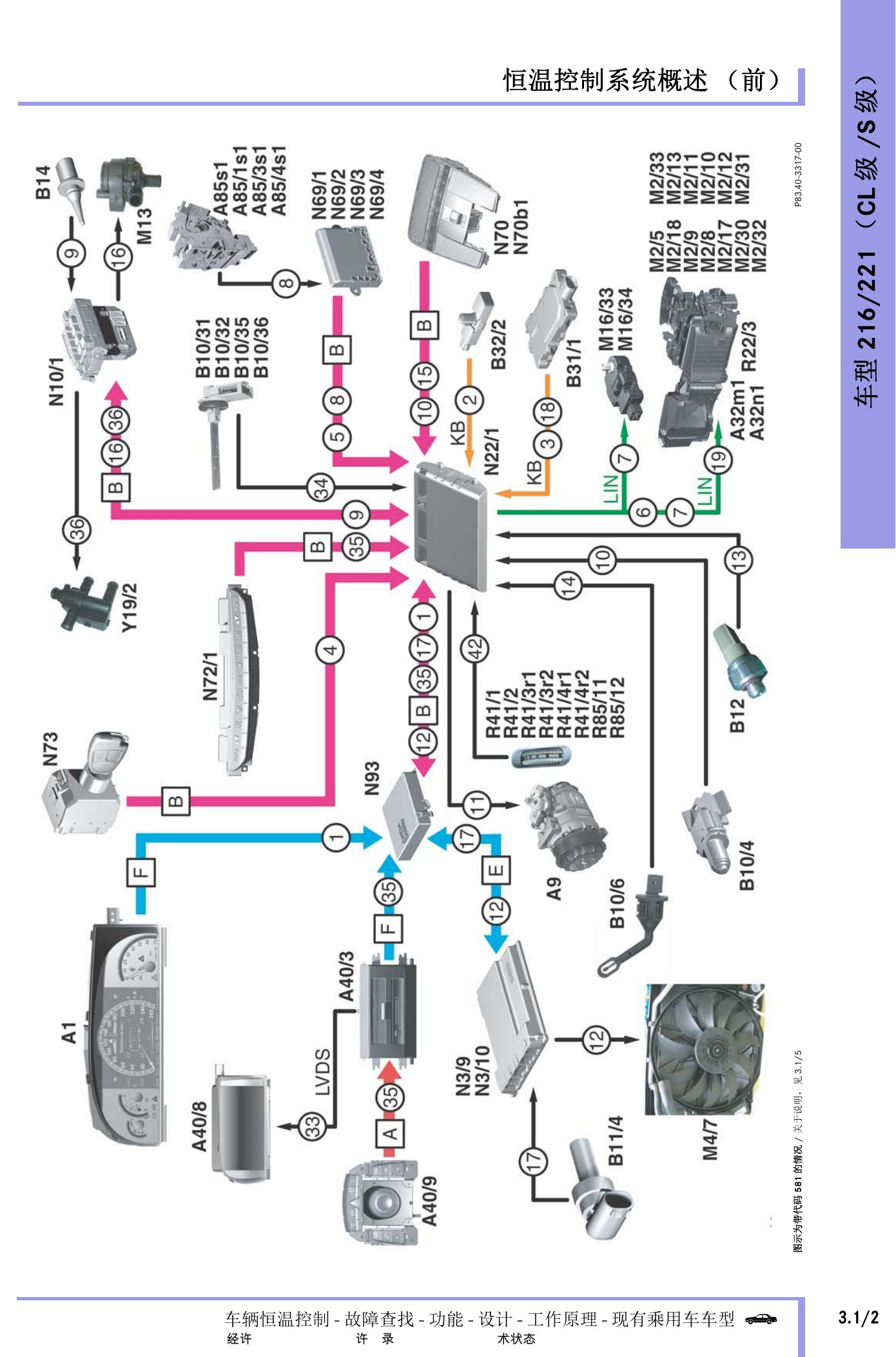

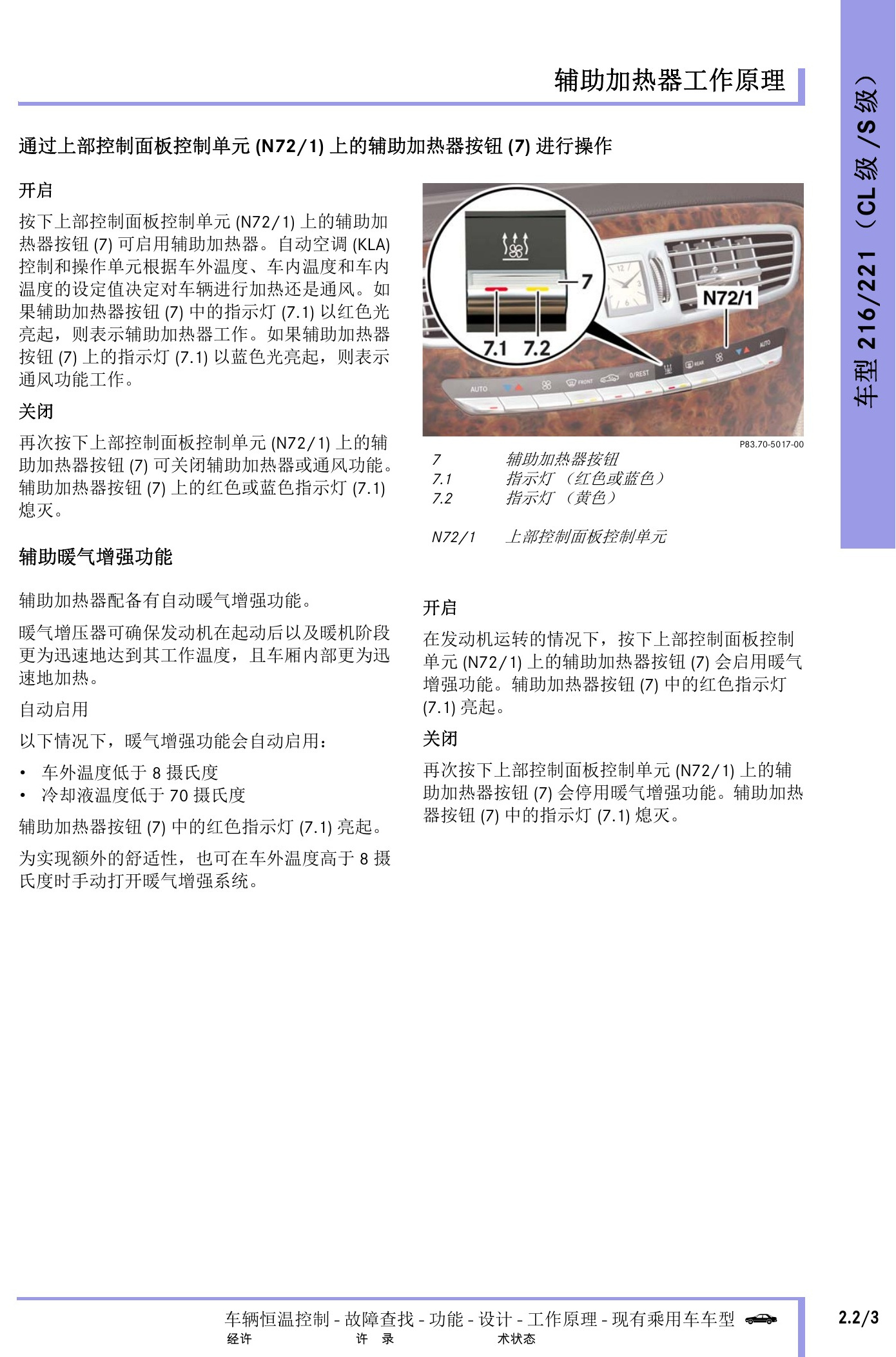

奔驰车辆恒温控制技术指南原第617页。

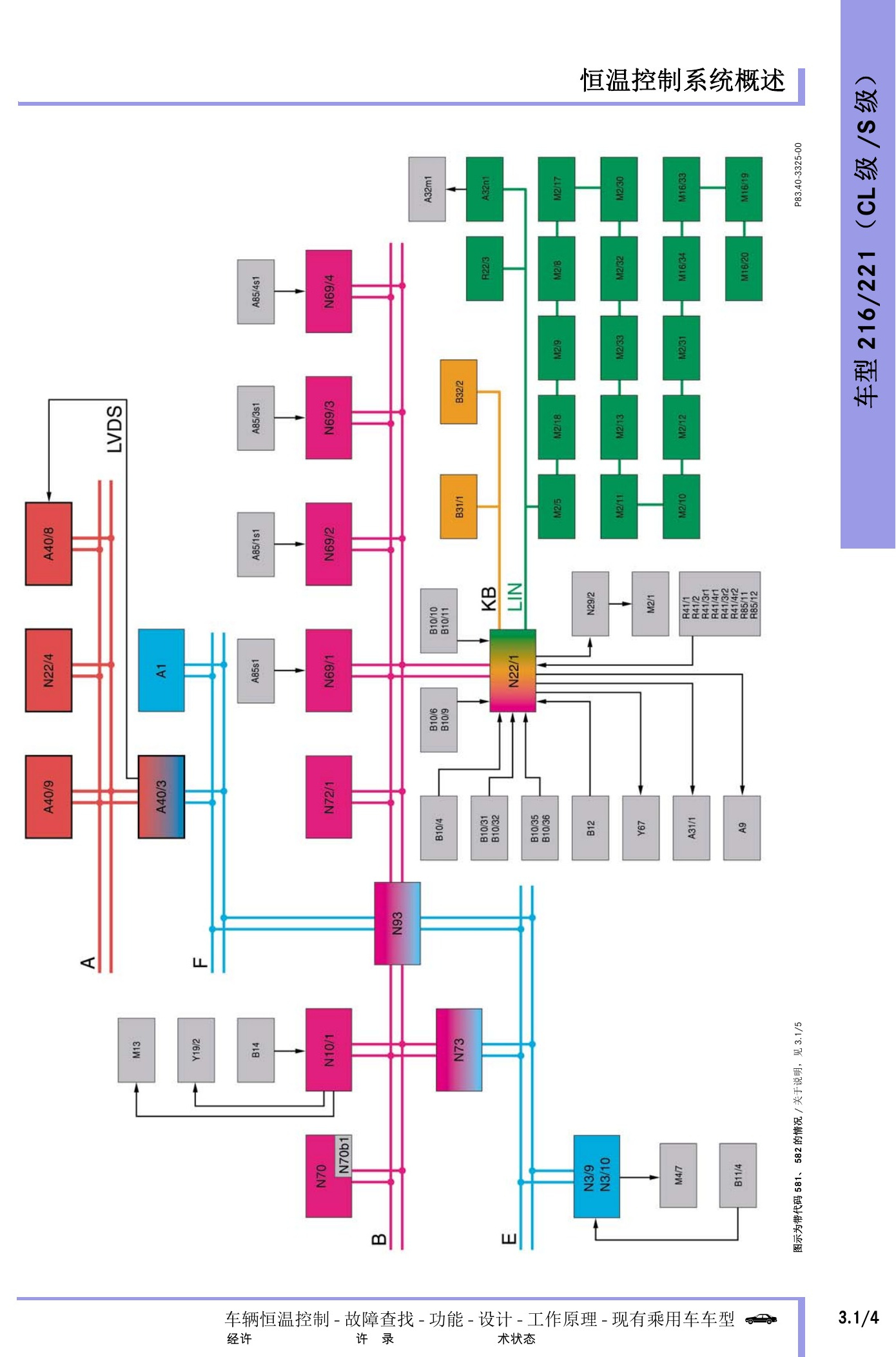

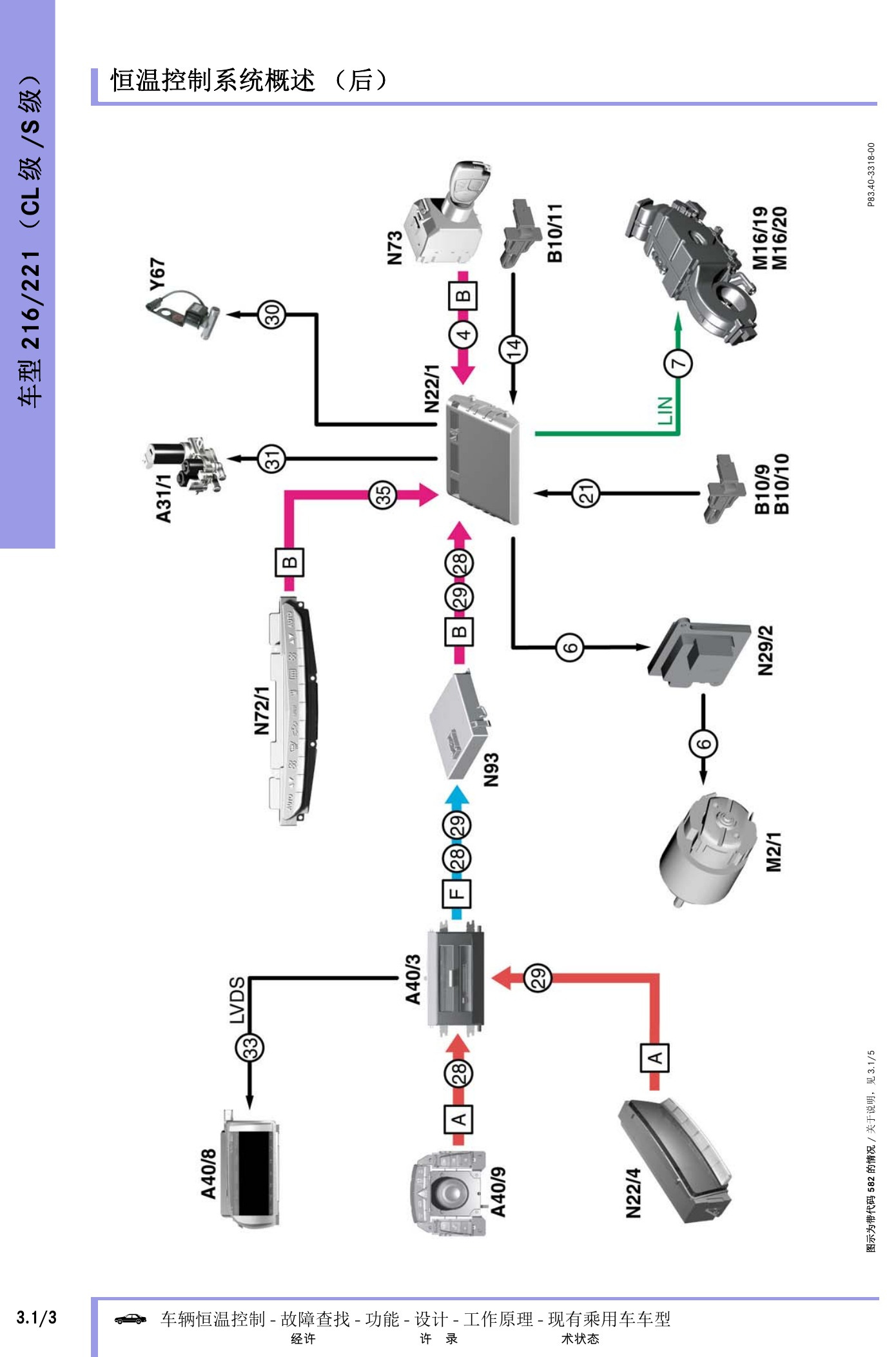

奔驰车辆恒温控制技术指南原第618页。
奔驰车辆恒温控制技术指南原第619页。

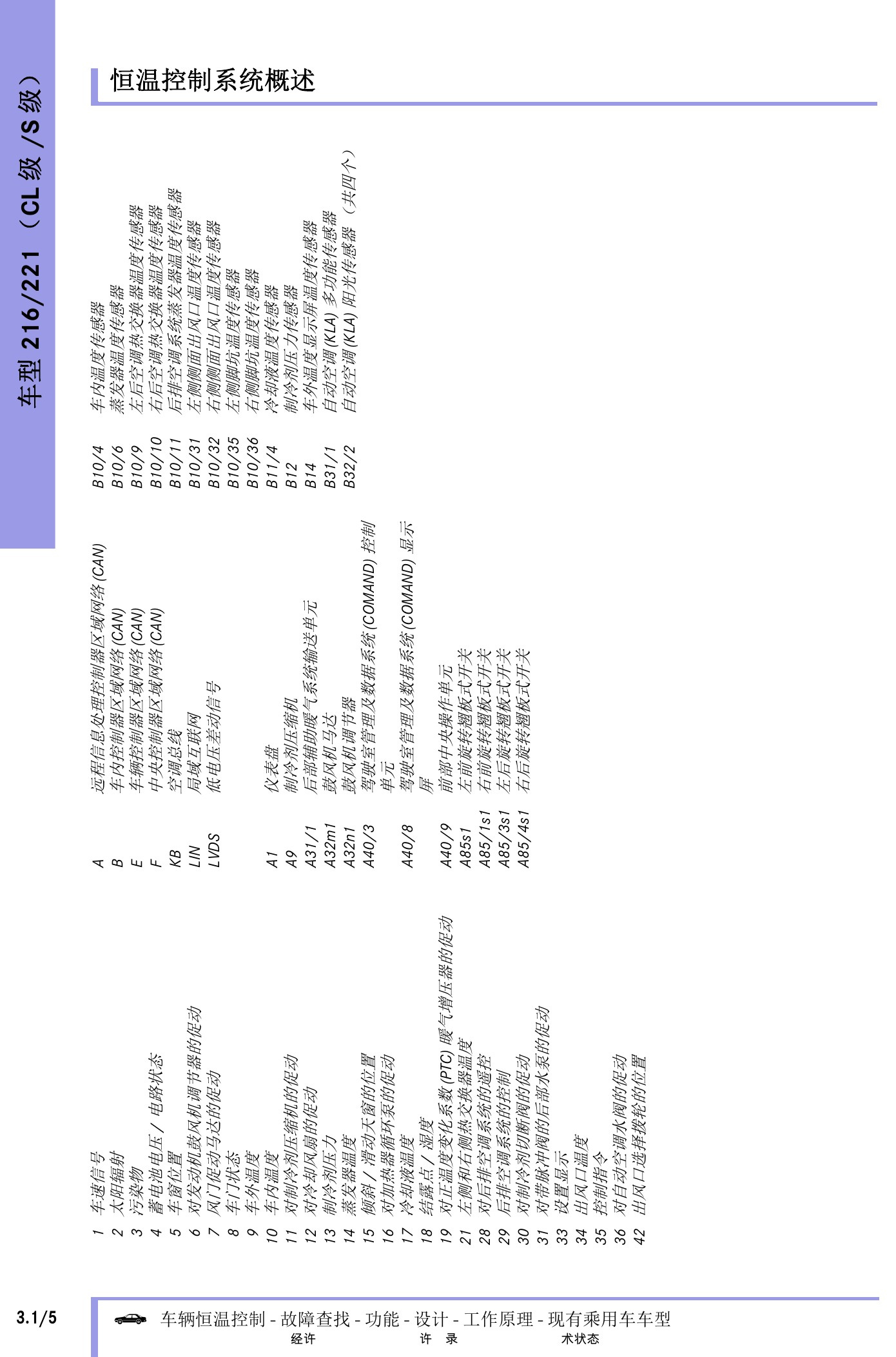

奔驰车辆恒温控制技术指南原第620页。

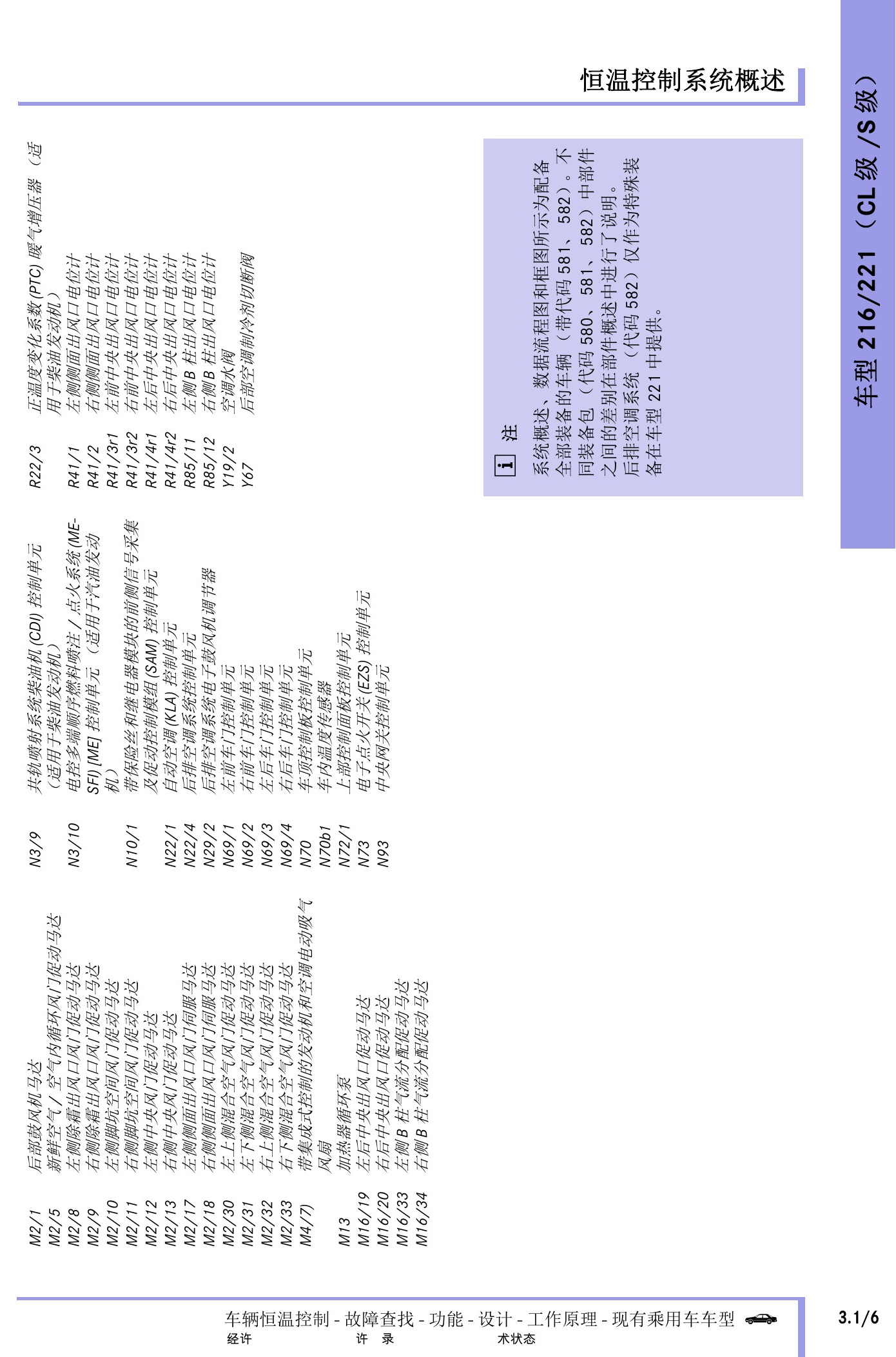

奔驰车辆恒温控制技术指南原第621页。

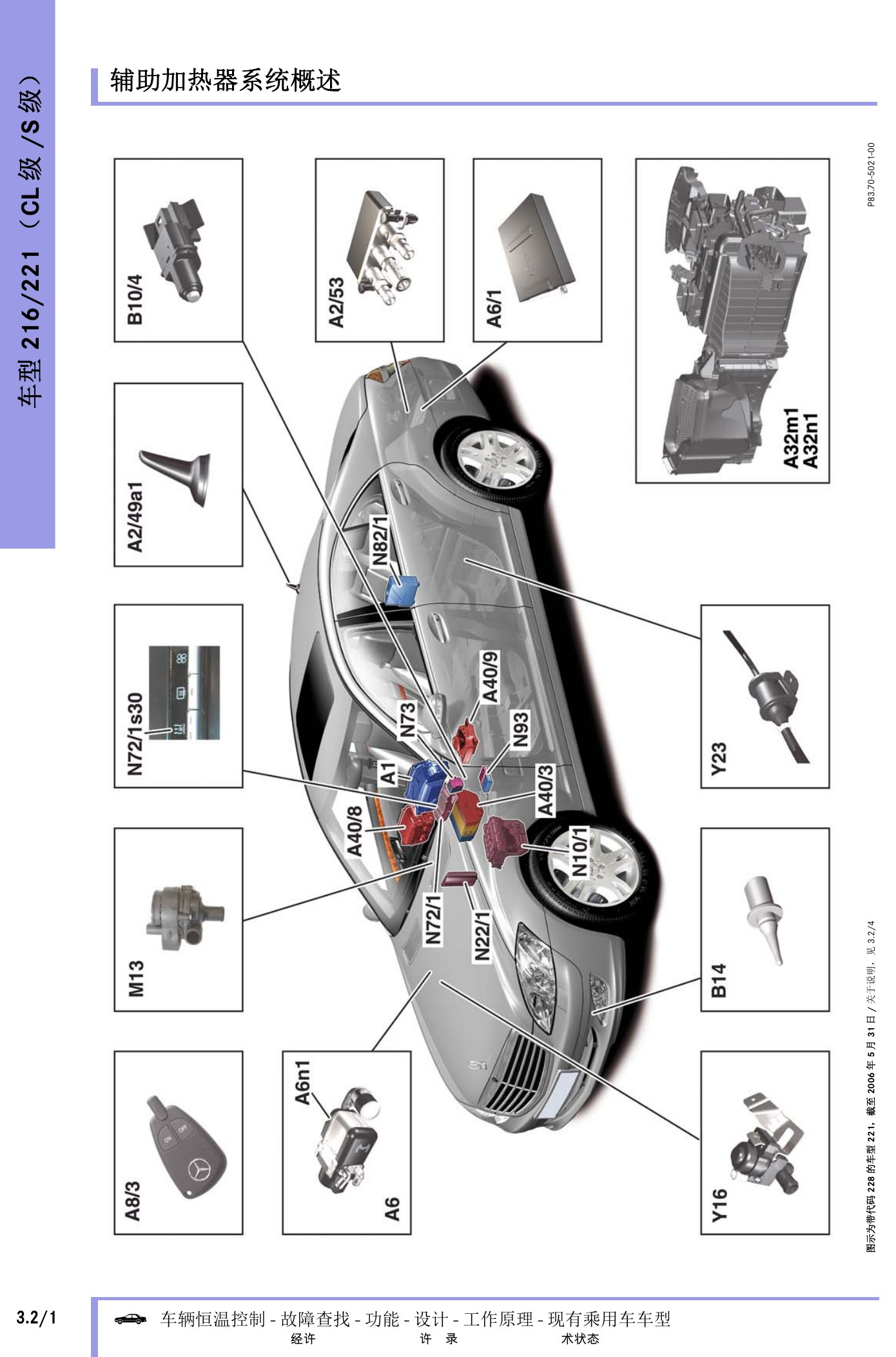

奔驰车辆恒温控制技术指南原第622页。

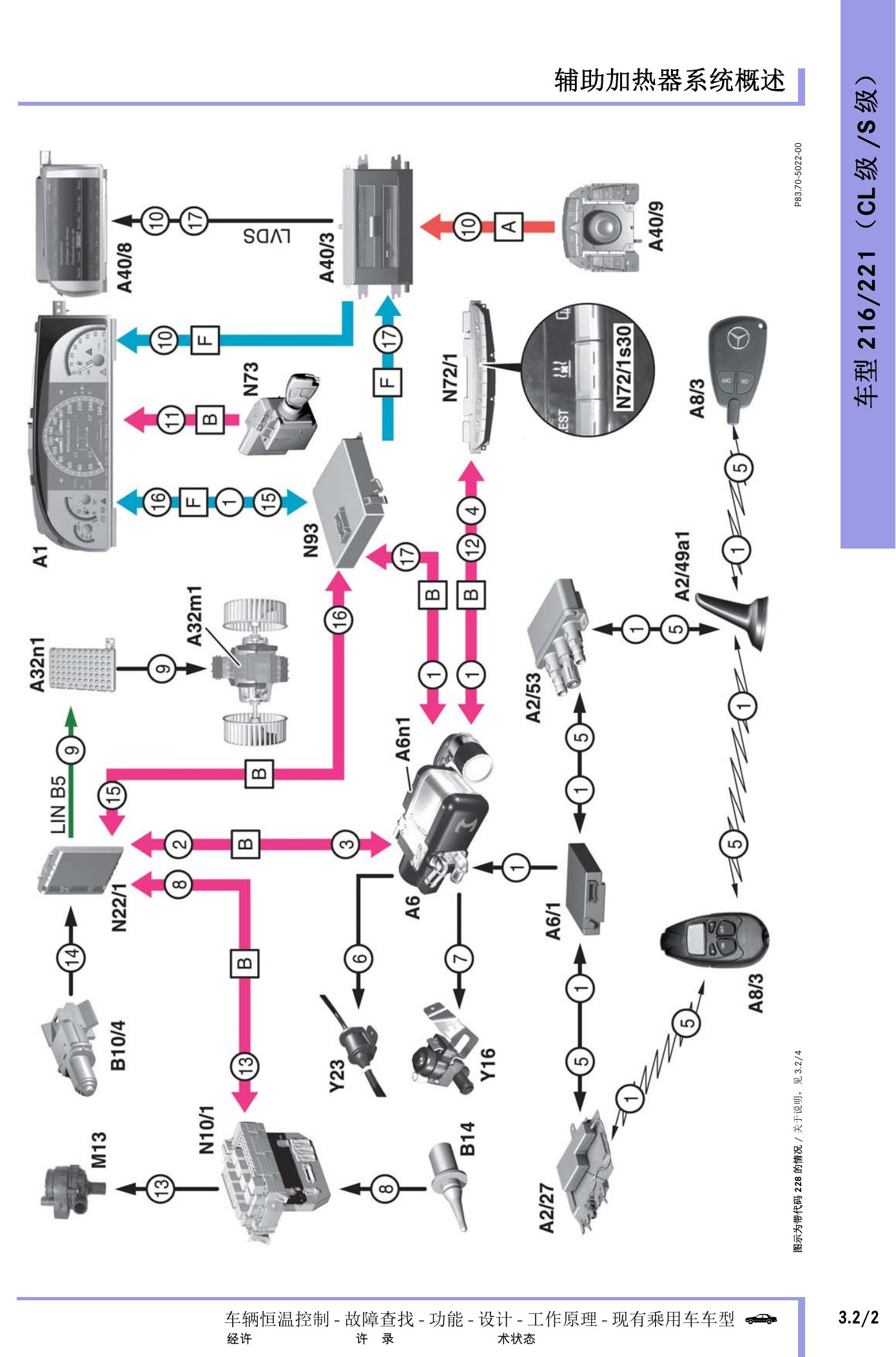

奔驰车辆恒温控制技术指南原第623页。

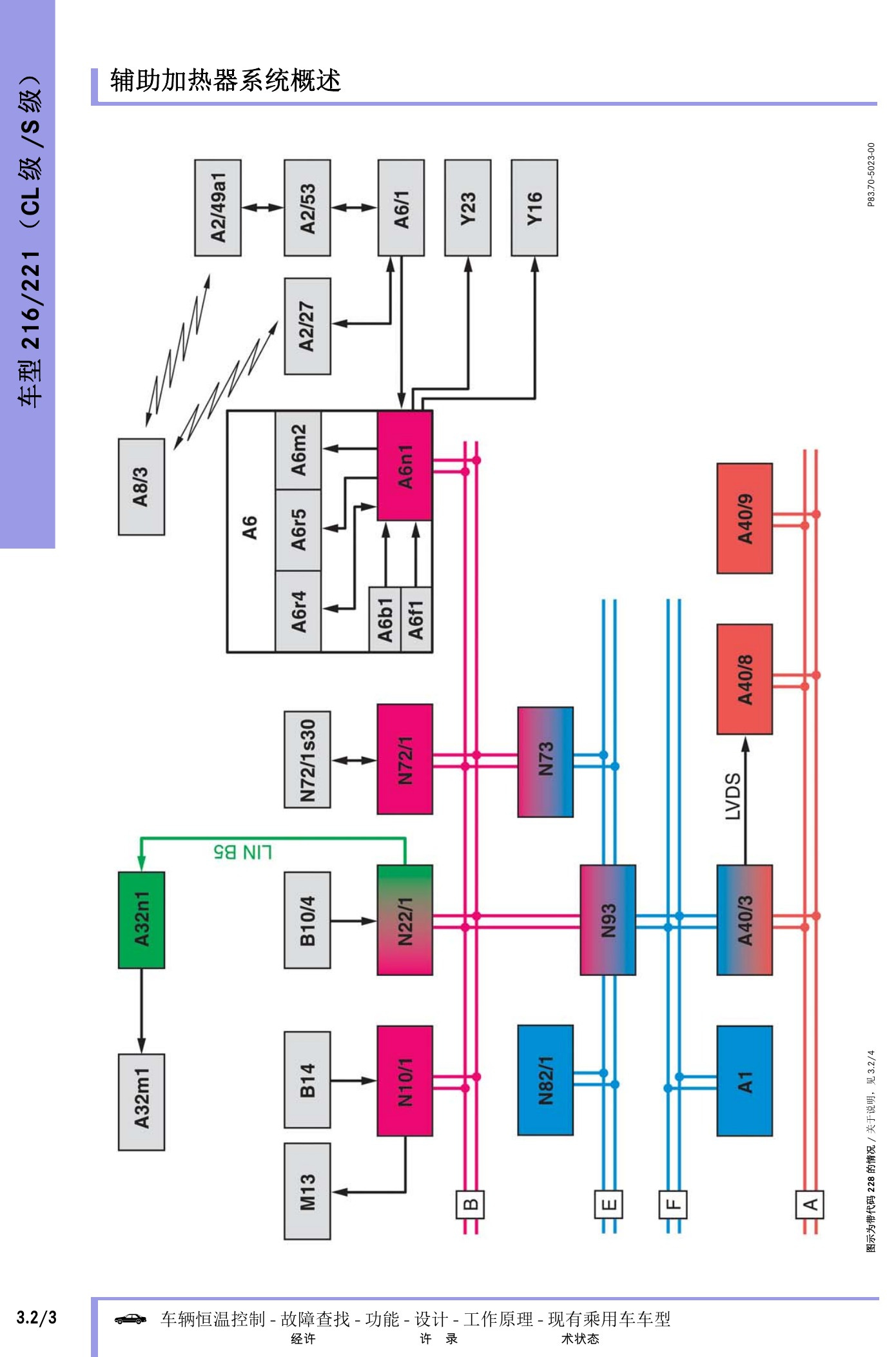

奔驰车辆恒温控制技术指南原第624页。

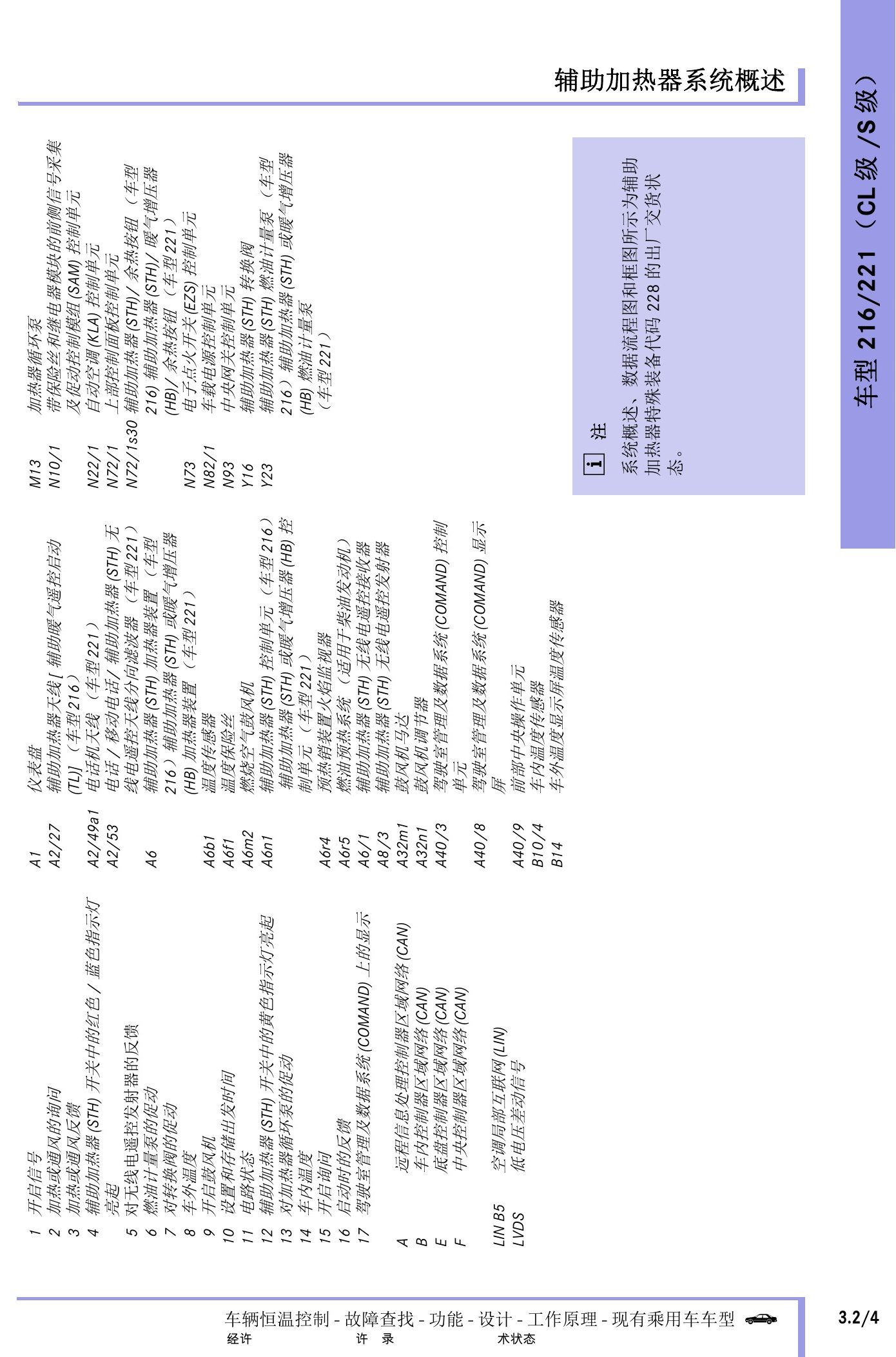

奔驰车辆恒温控制技术指南原第625页。

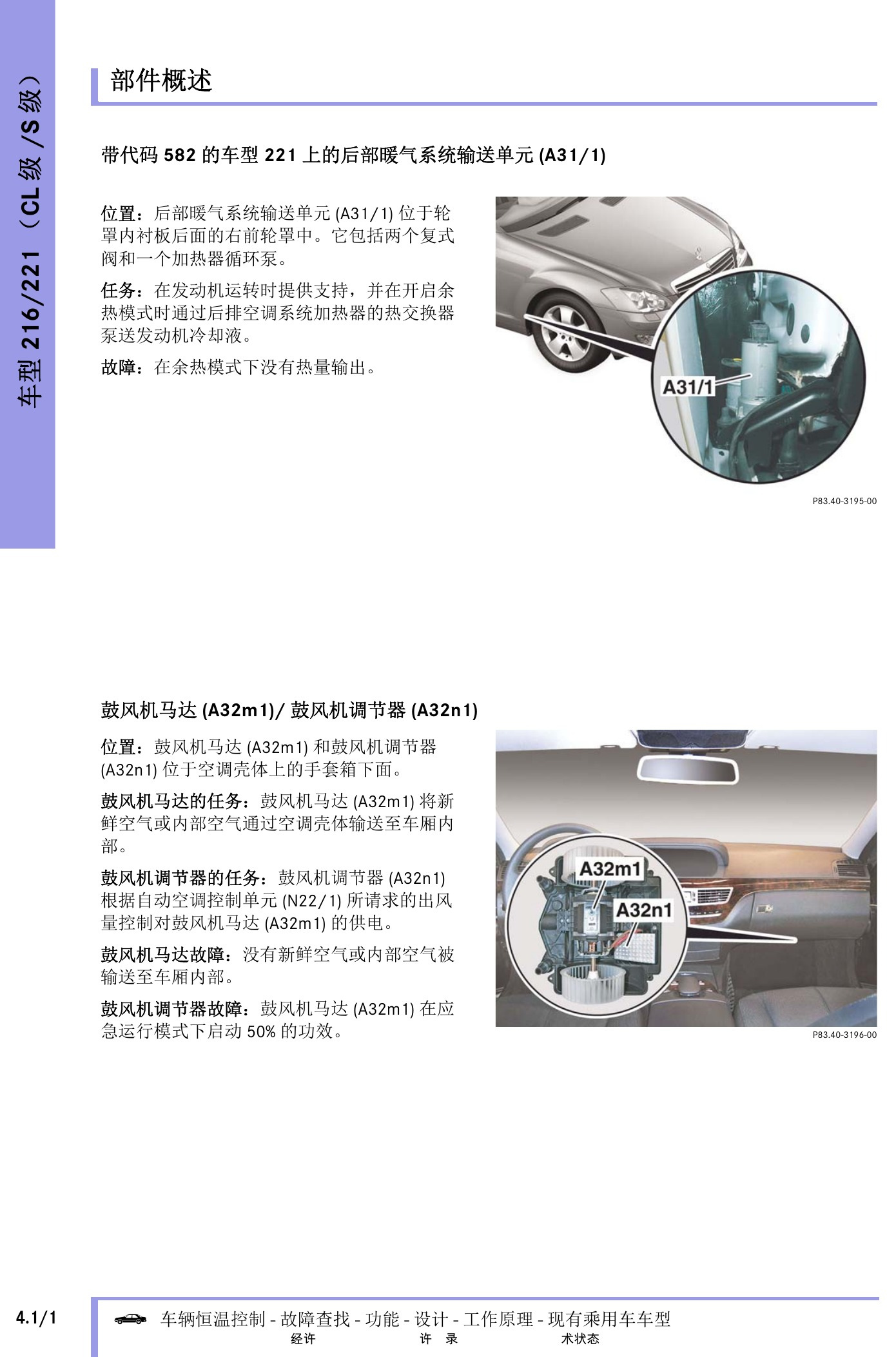

奔驰车辆恒温控制技术指南原第626页。
奔驰车辆恒温控制技术指南原第627页。

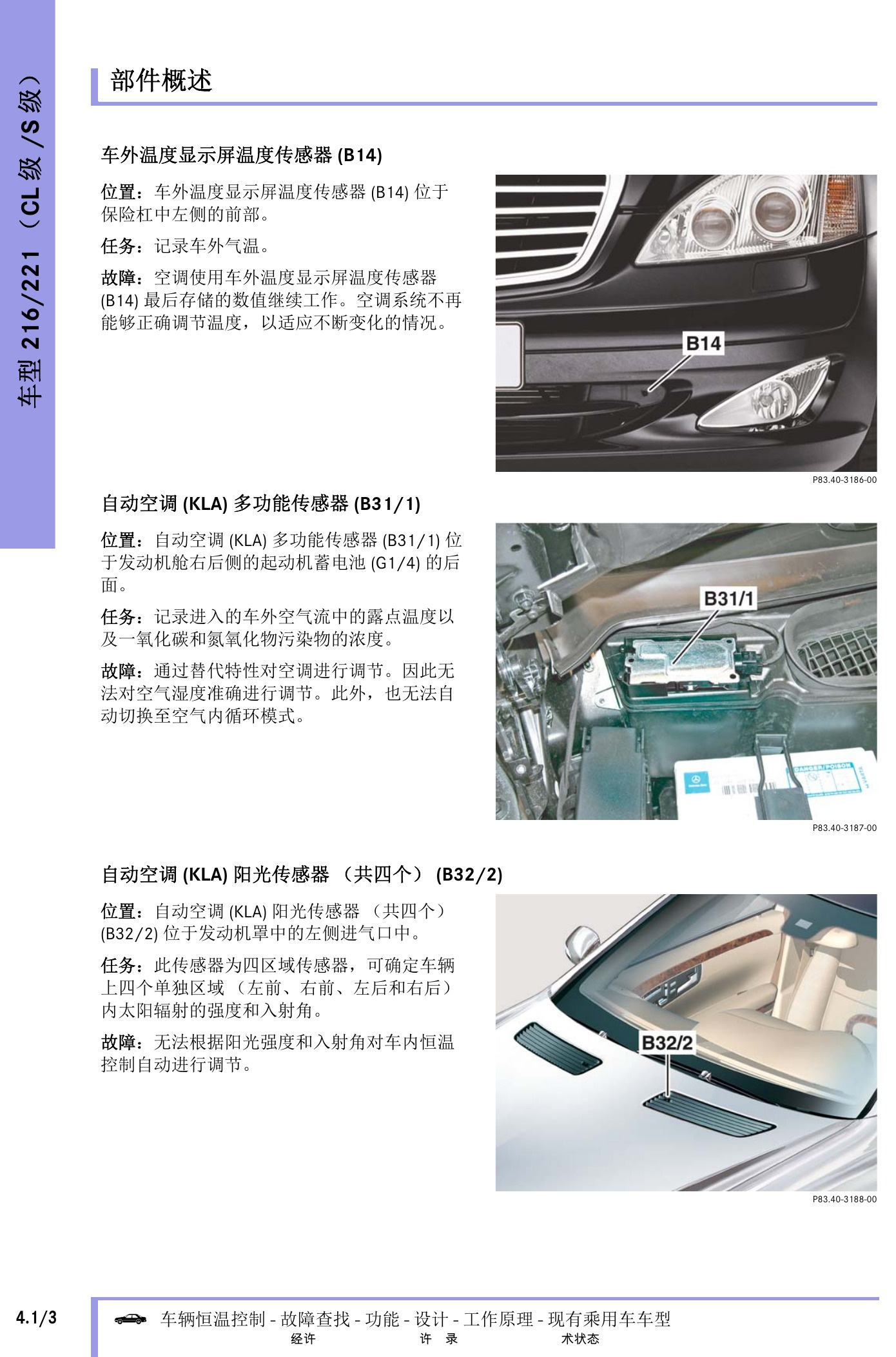

奔驰车辆恒温控制技术指南原第628页。

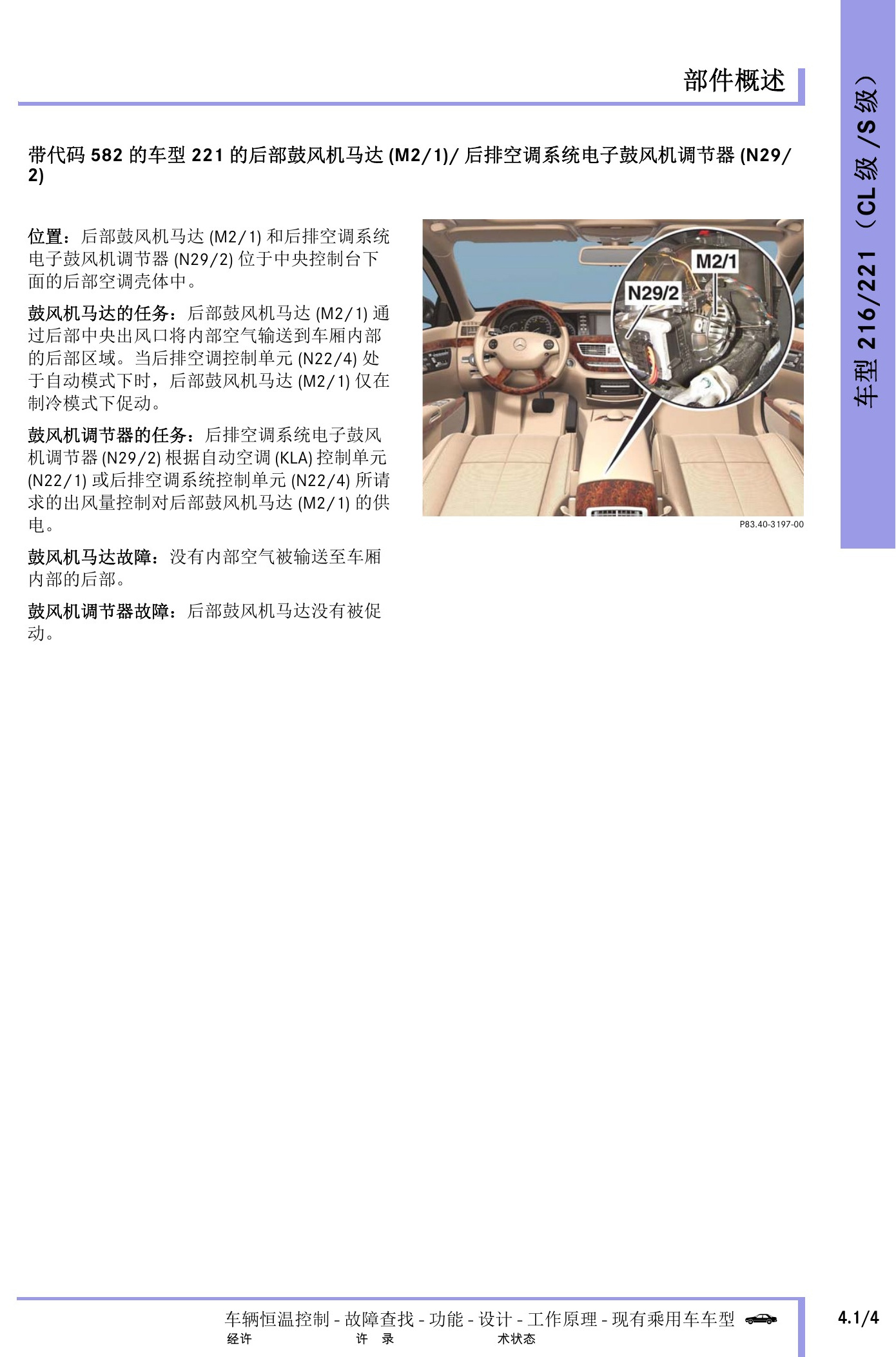

奔驰车辆恒温控制技术指南原第629页。

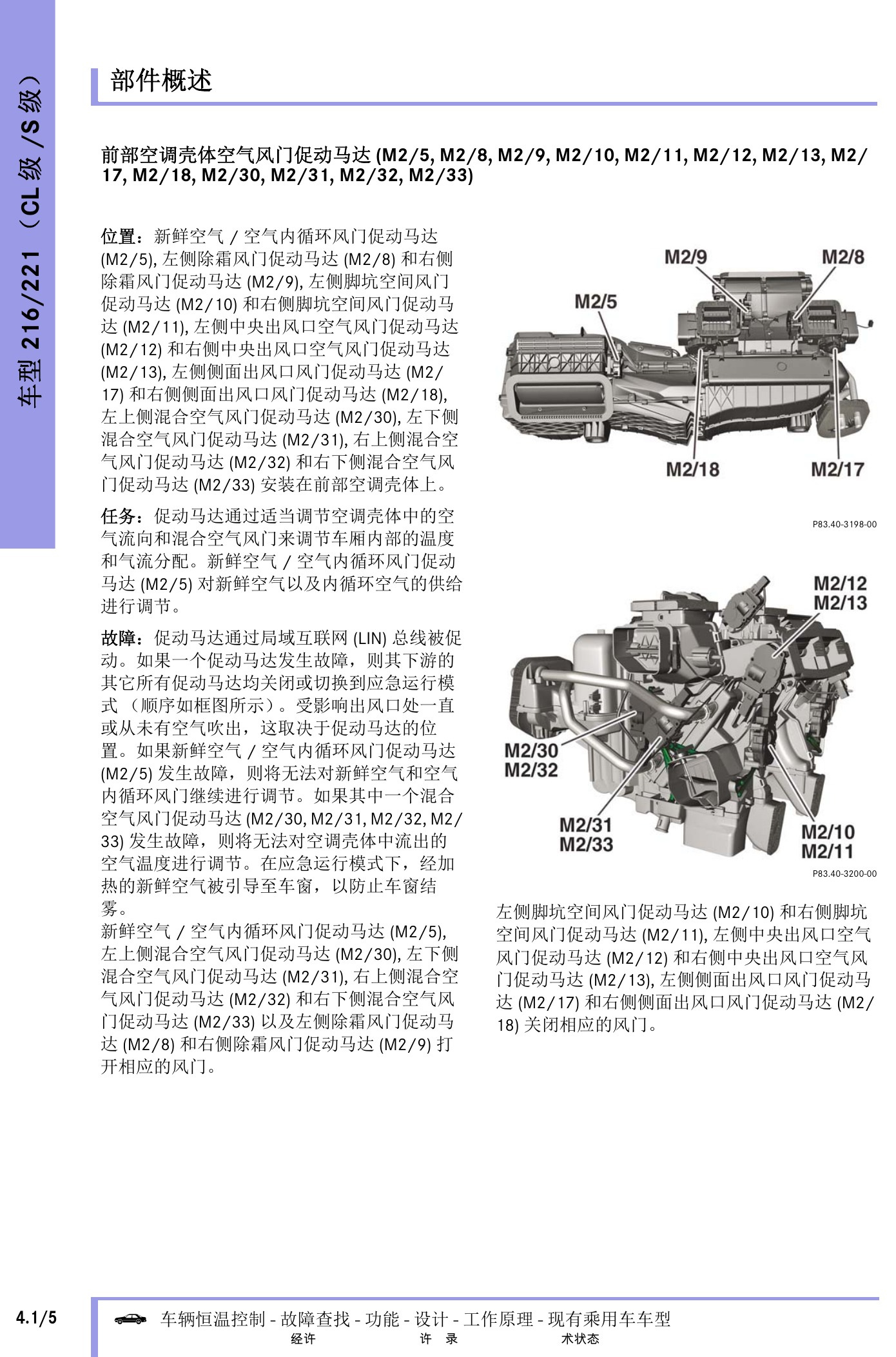

奔驰车辆恒温控制技术指南原第630页。
奔驰车辆恒温控制技术指南原第631页。

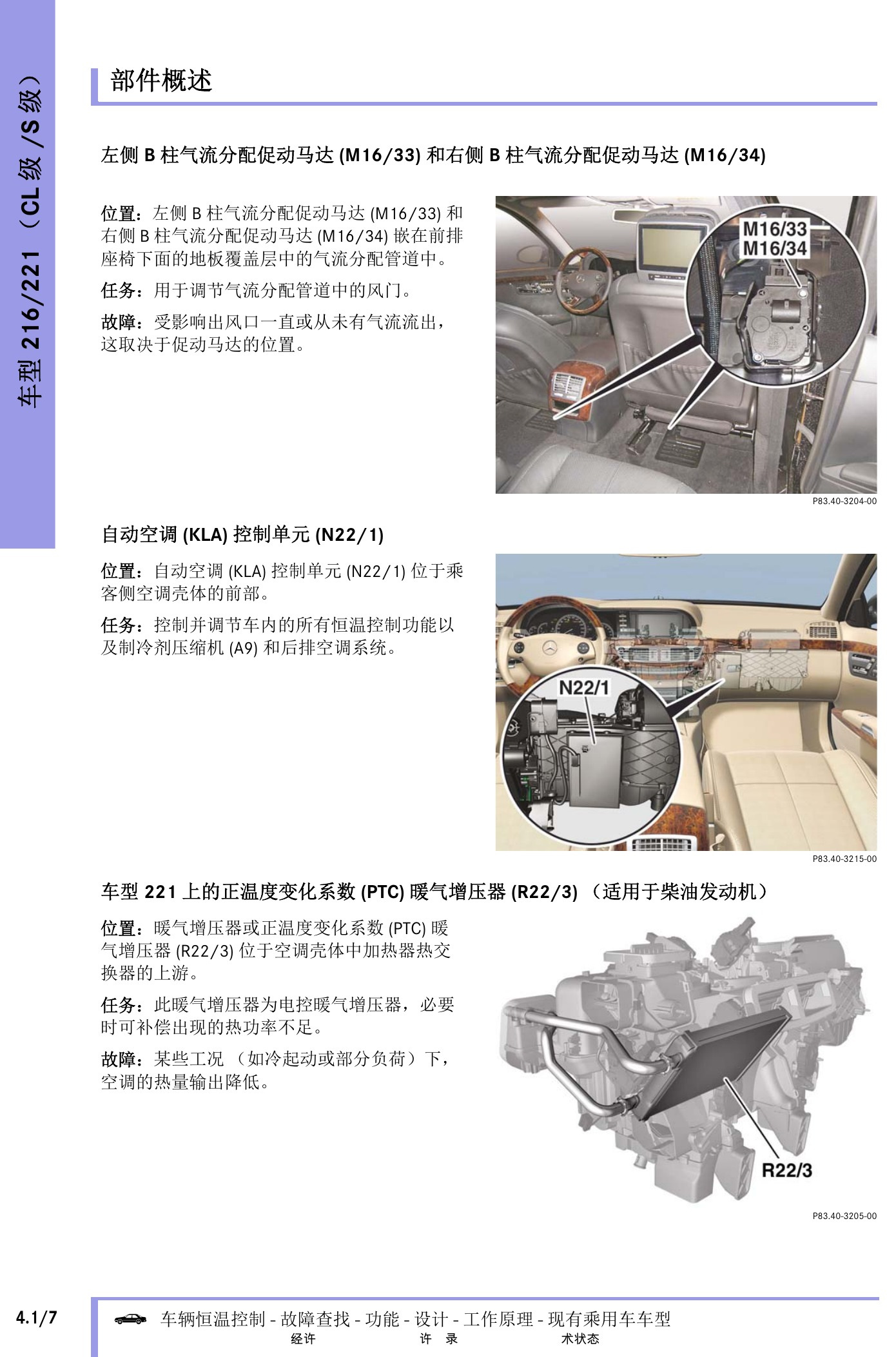

奔驰车辆恒温控制技术指南原第632页。

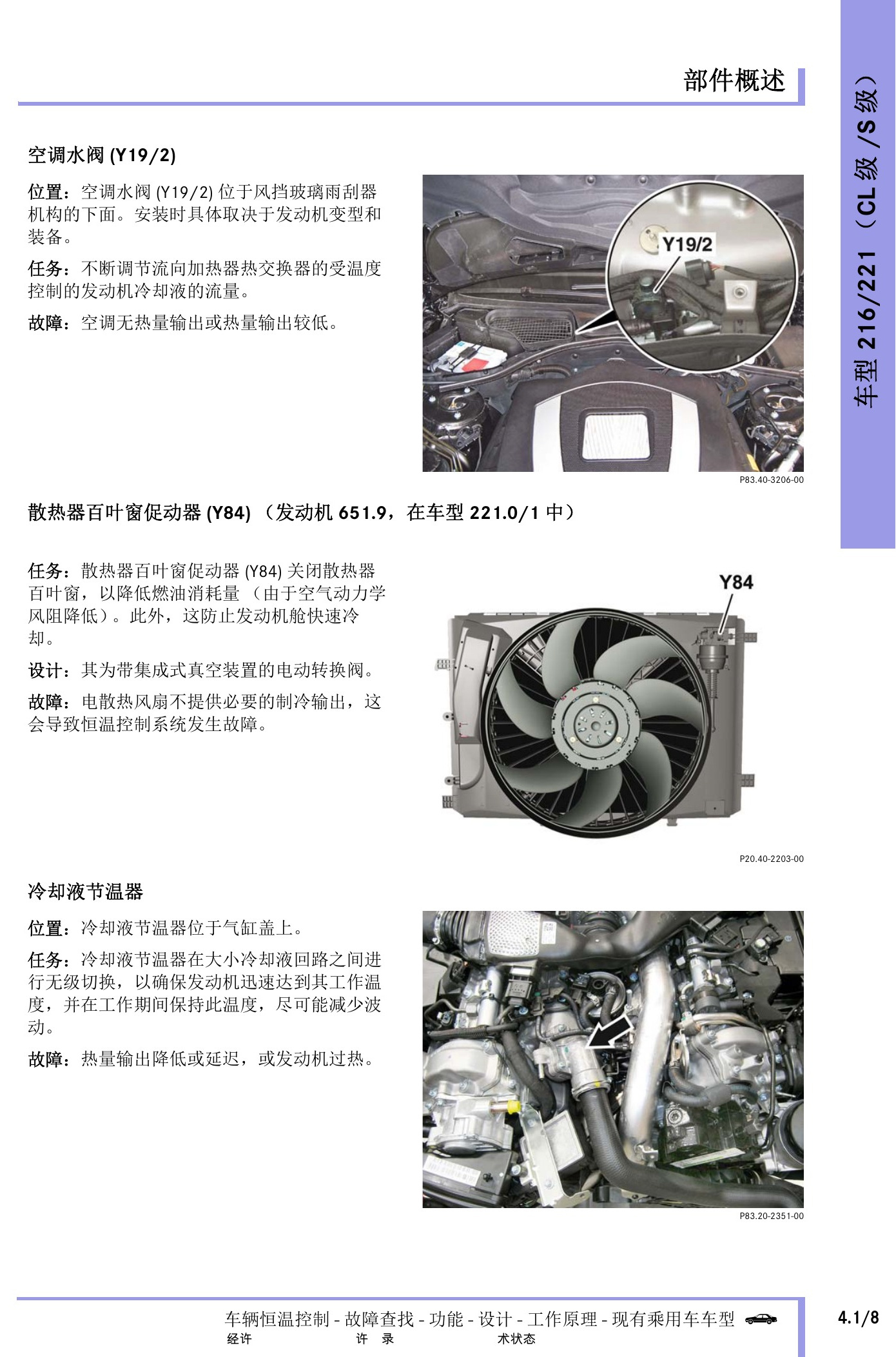

奔驰车辆恒温控制技术指南原第633页。

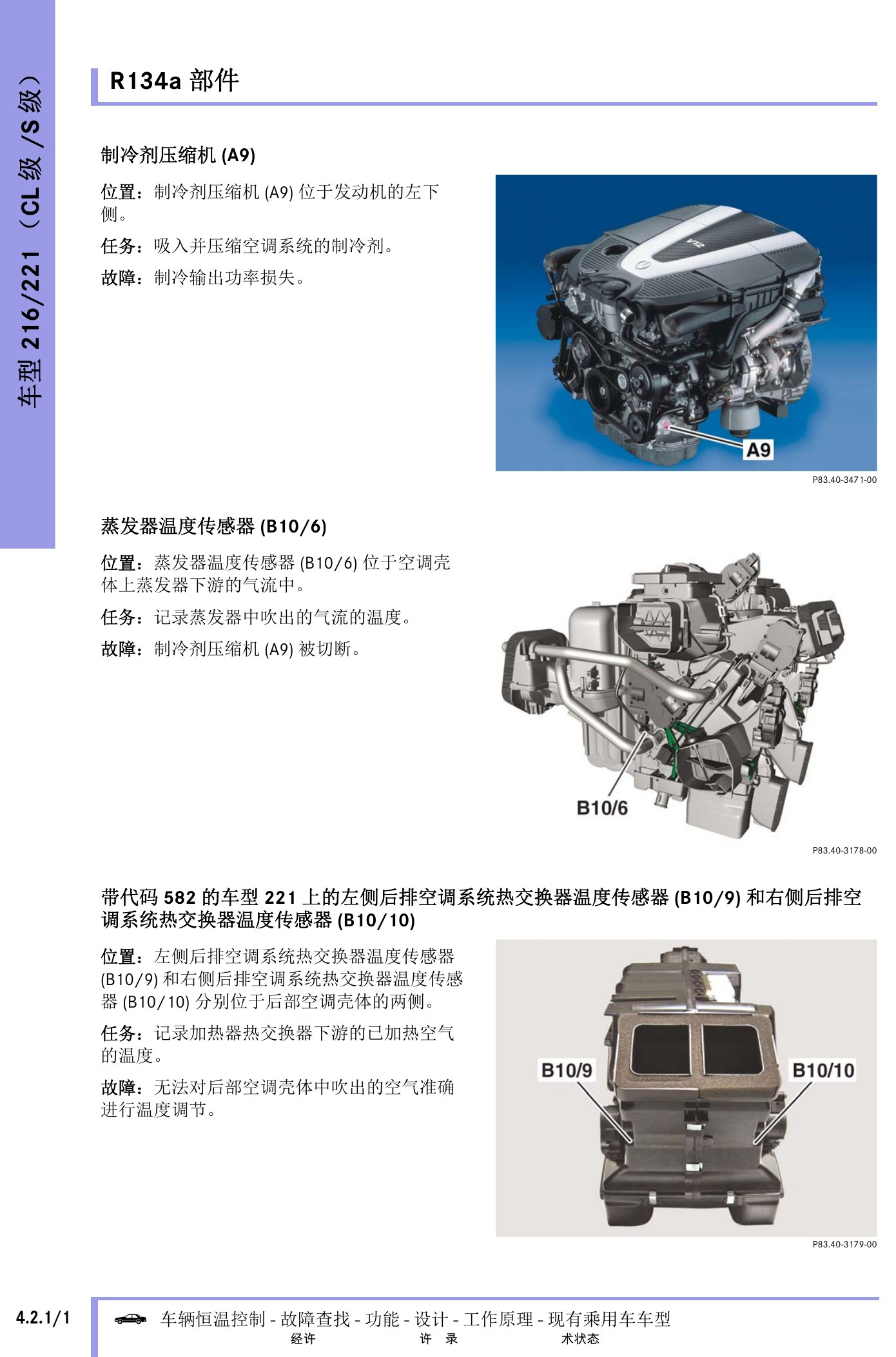

奔驰车辆恒温控制技术指南原第634页。

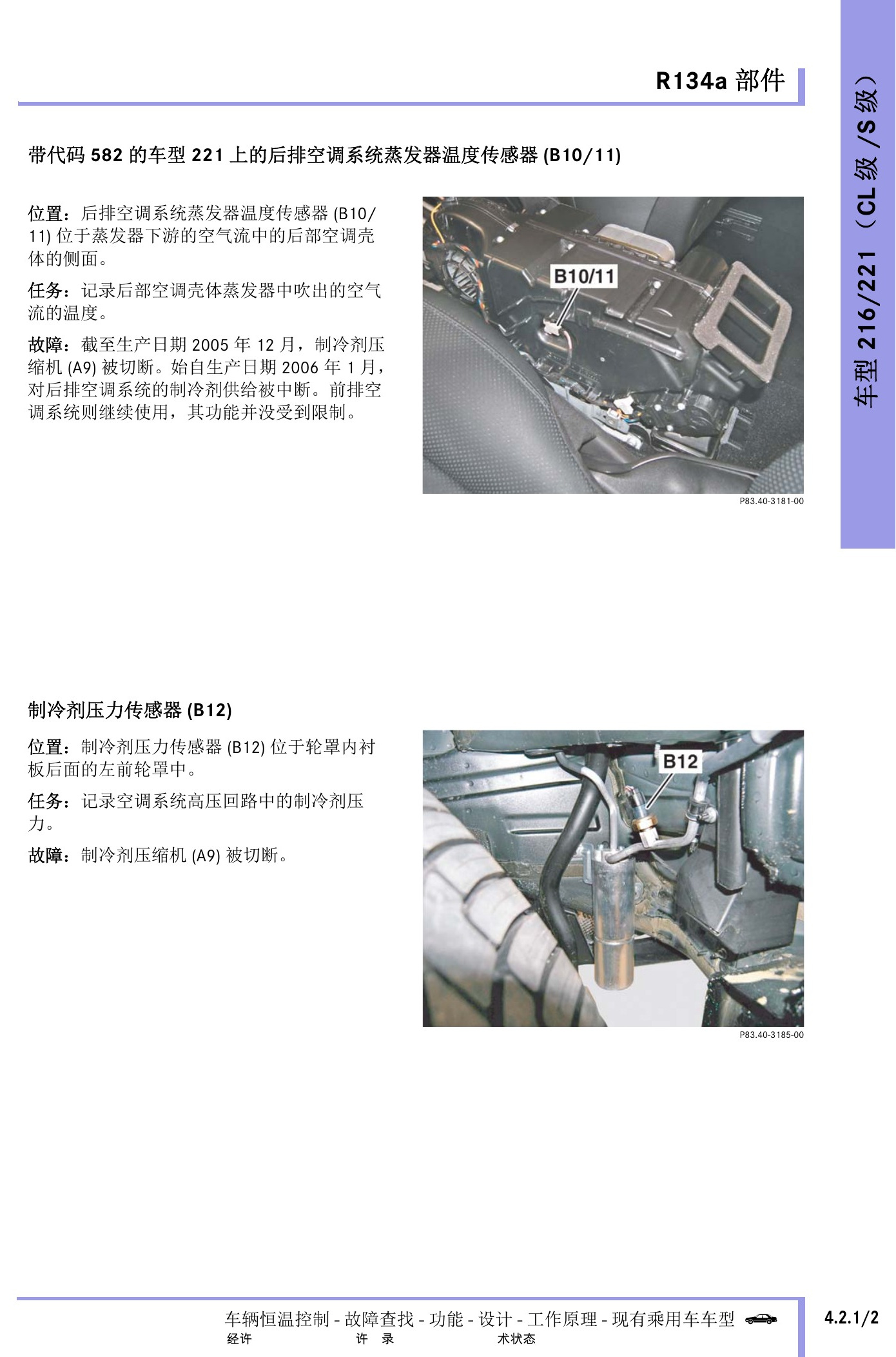

奔驰车辆恒温控制技术指南原第635页。

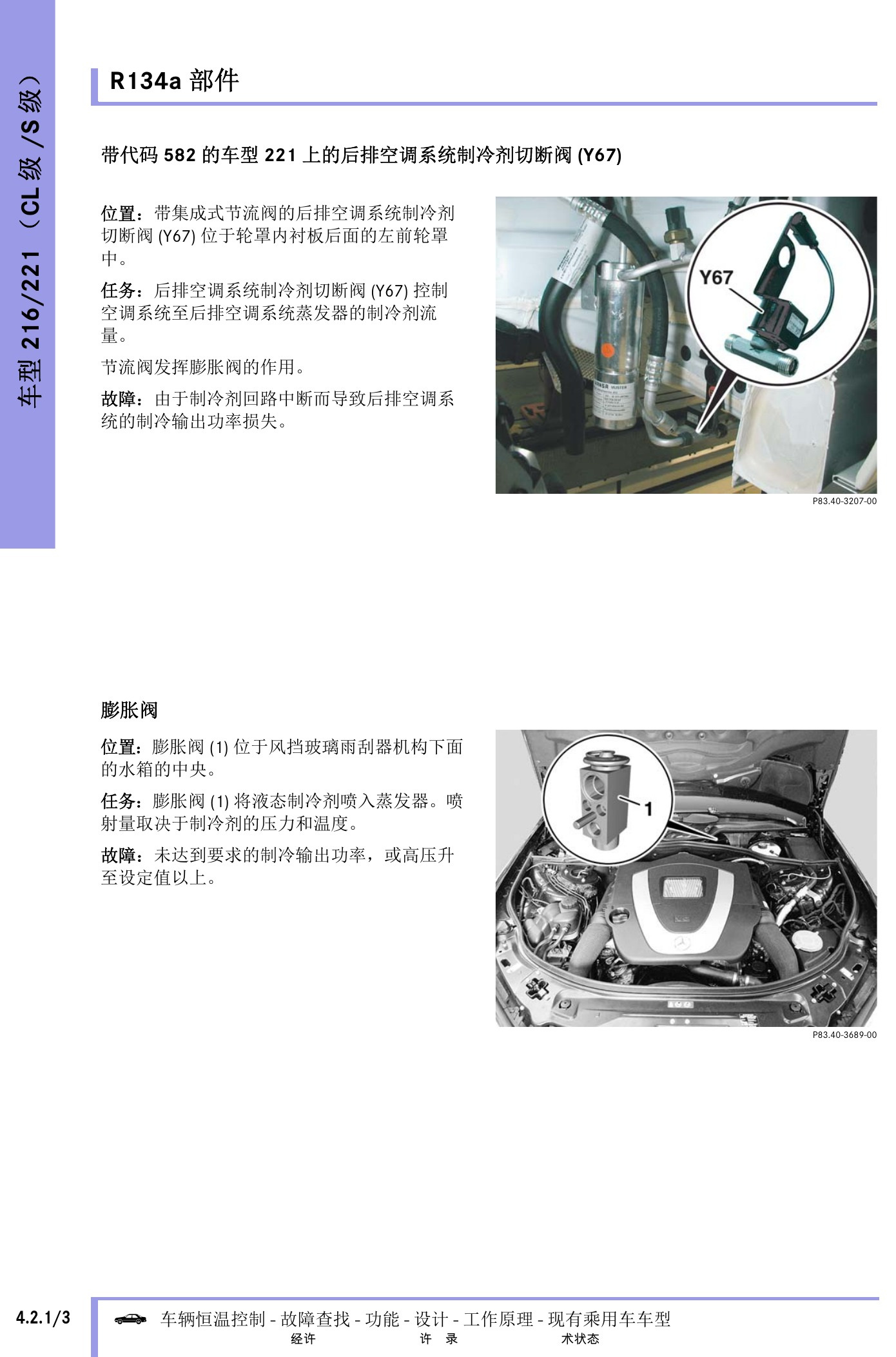

奔驰车辆恒温控制技术指南原第636页。

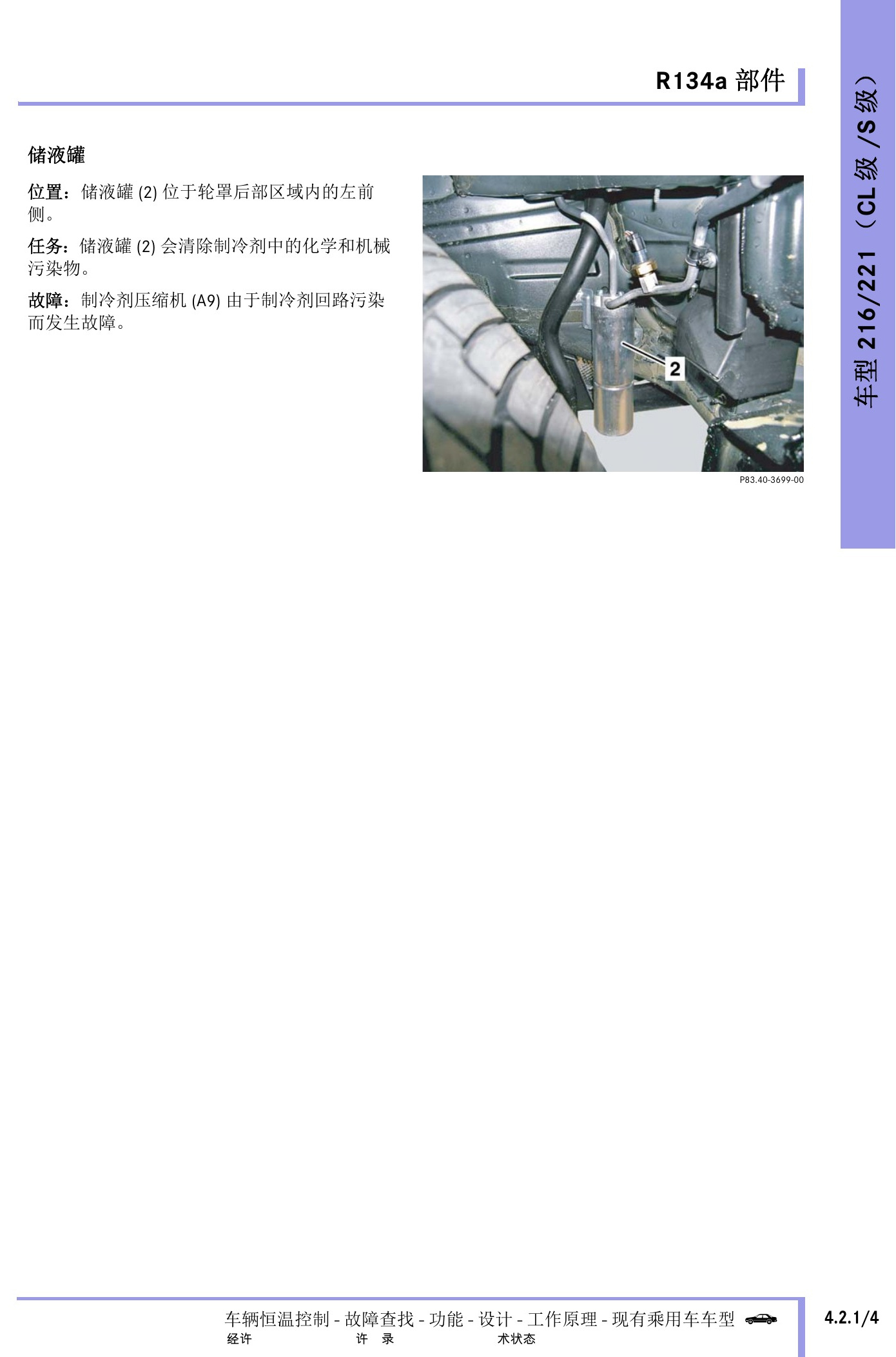

奔驰车辆恒温控制技术指南原第637页。

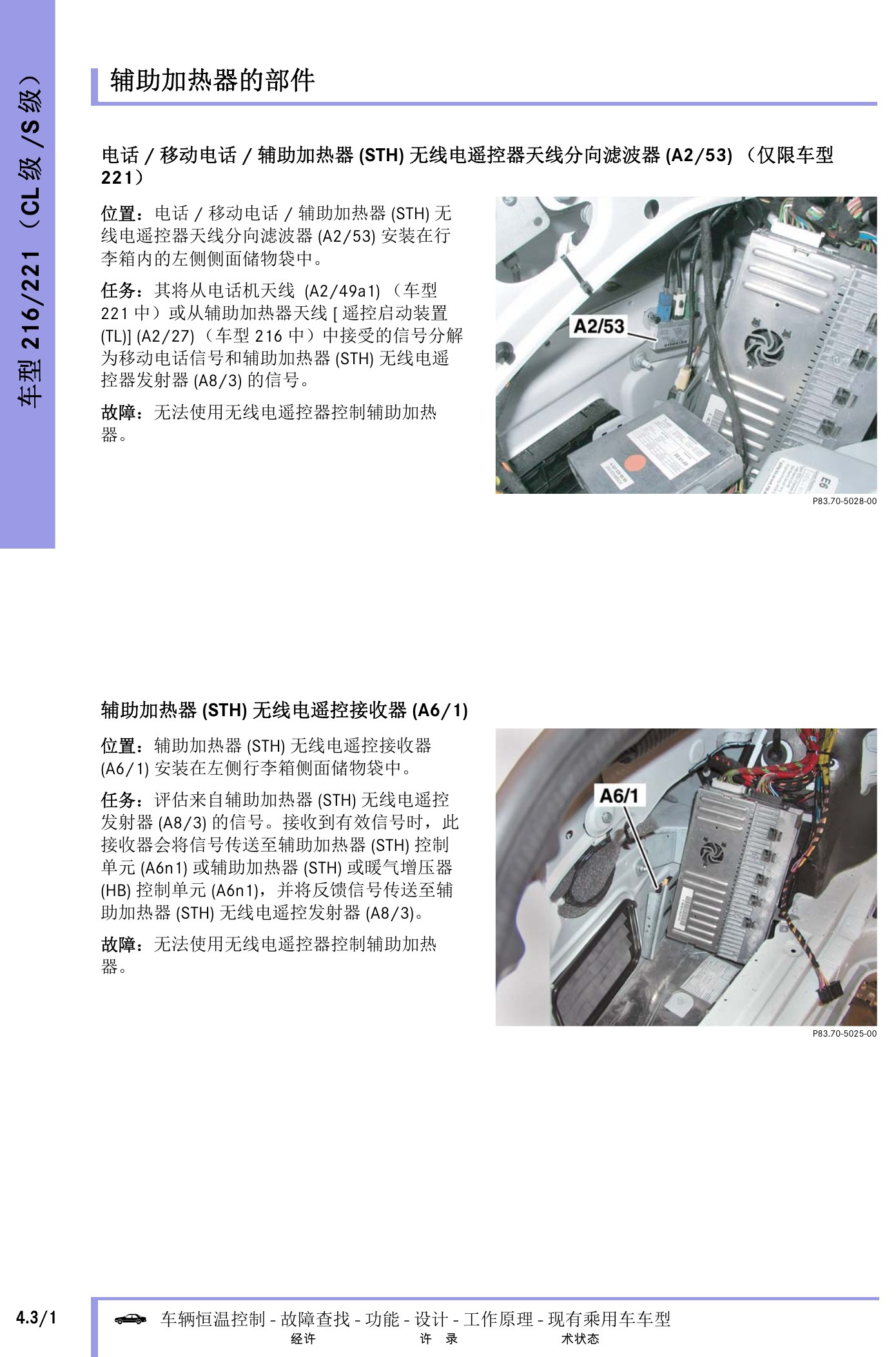

奔驰车辆恒温控制技术指南原第638页。

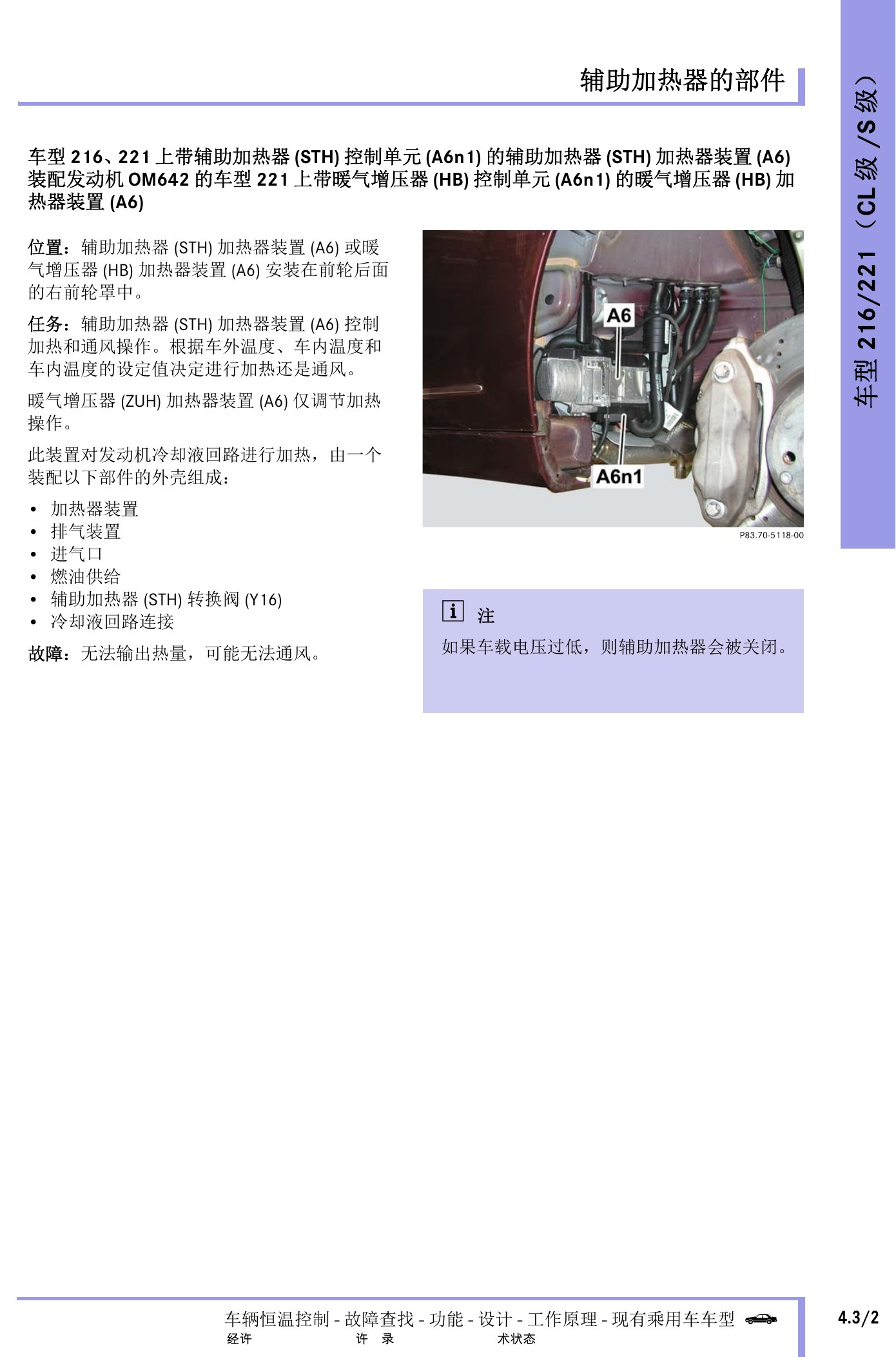

奔驰车辆恒温控制技术指南原第639页。

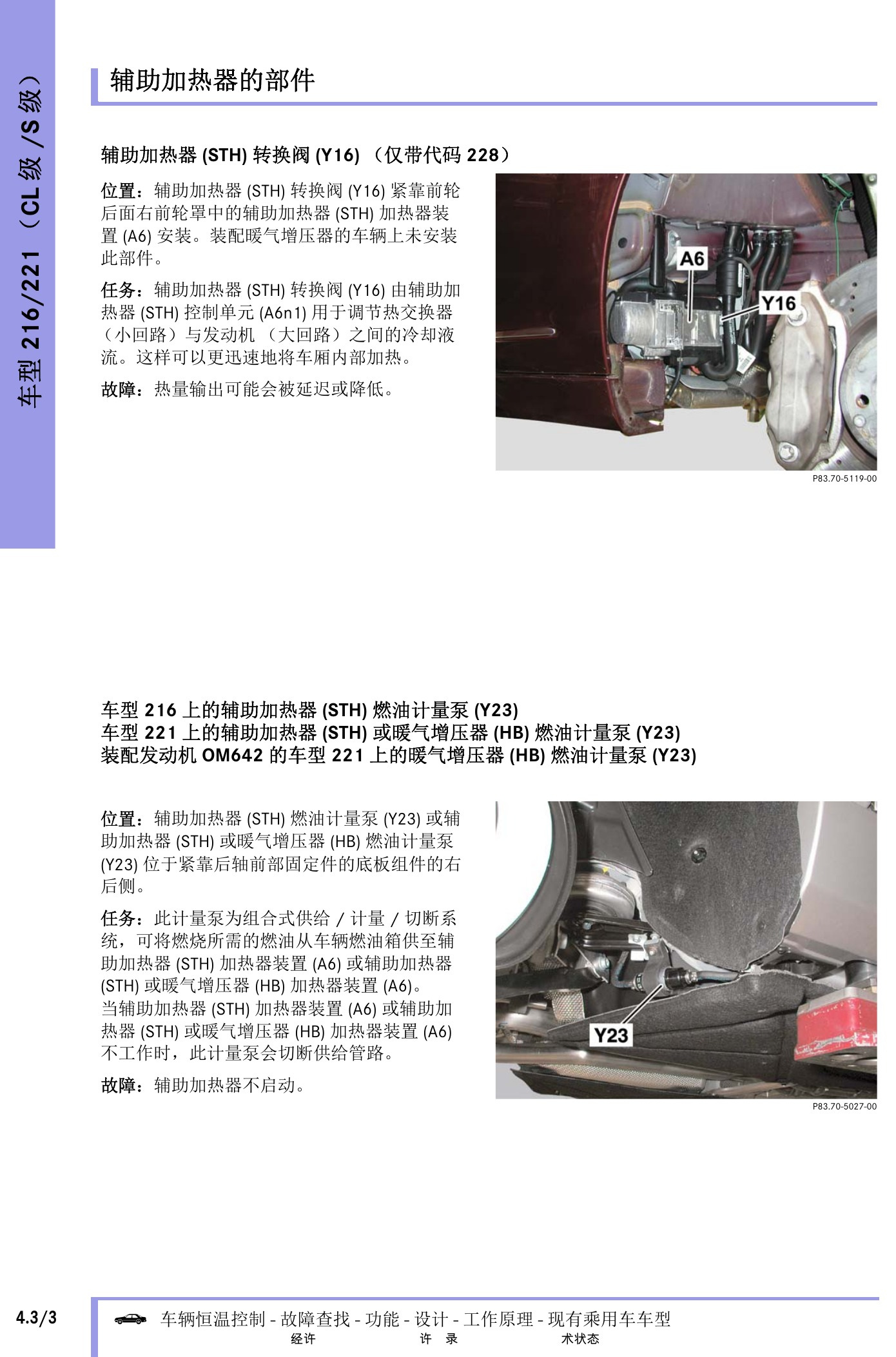

奔驰车辆恒温控制技术指南原第640页。

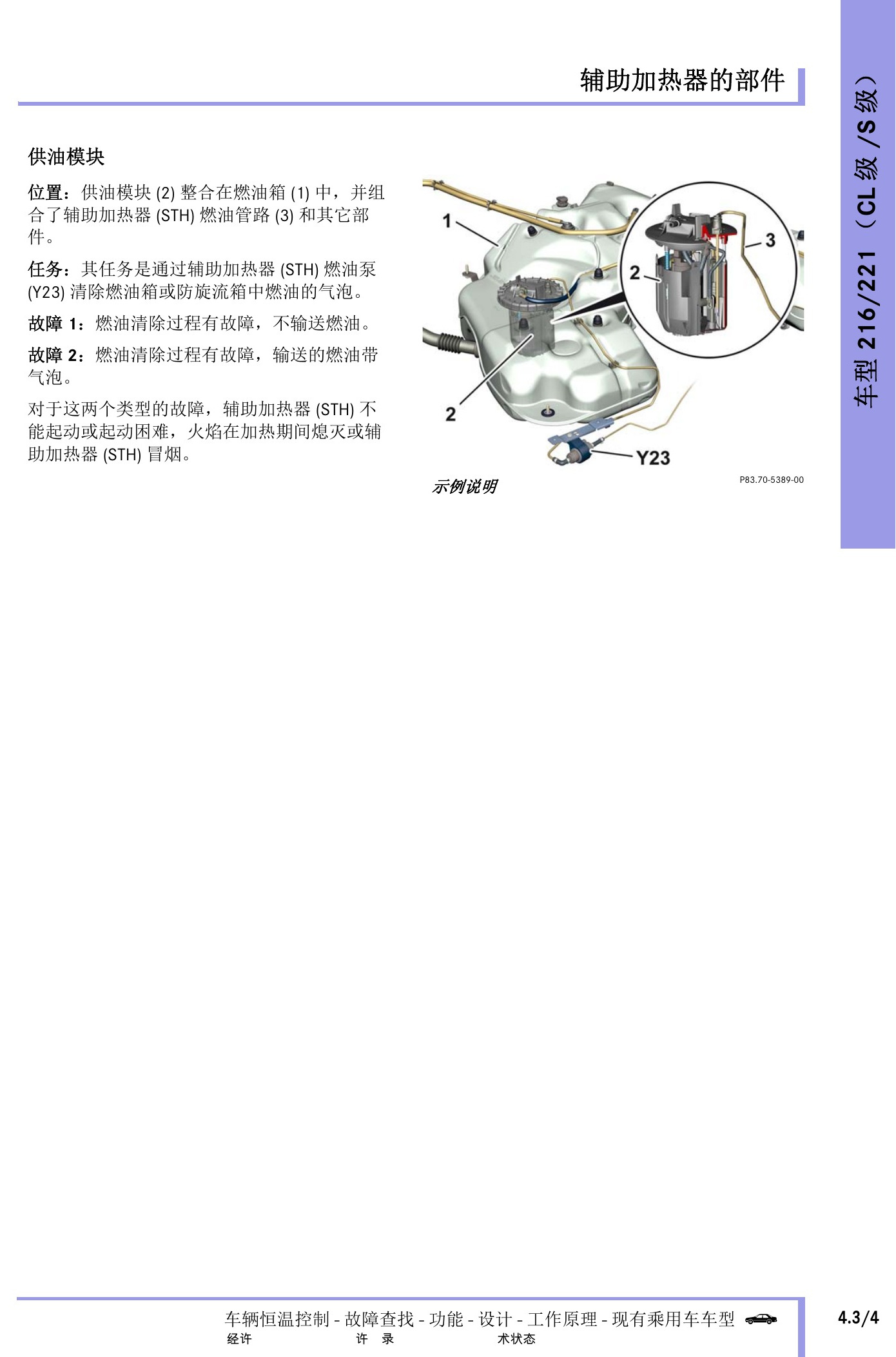

奔驰车辆恒温控制技术指南原第641页。
奔驰车辆恒温控制技术指南原第642页。

二、W221 S400 HYBRID恒温控制资料

混合动力车型部分保留电动制冷剂压缩机、高压系统相关控制、工作原理、系统图和部件资料。

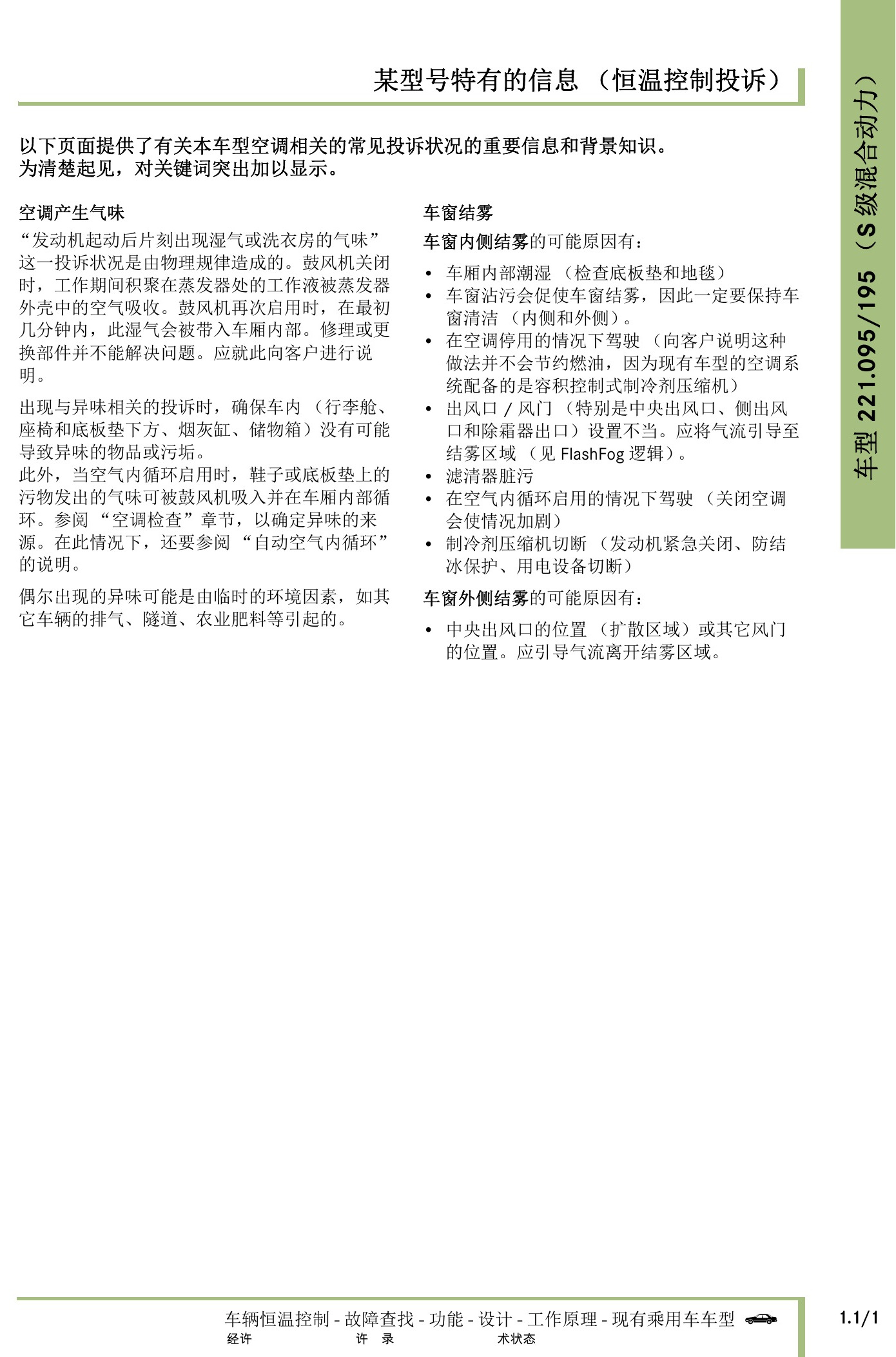

奔驰车辆恒温控制技术指南原第643页。

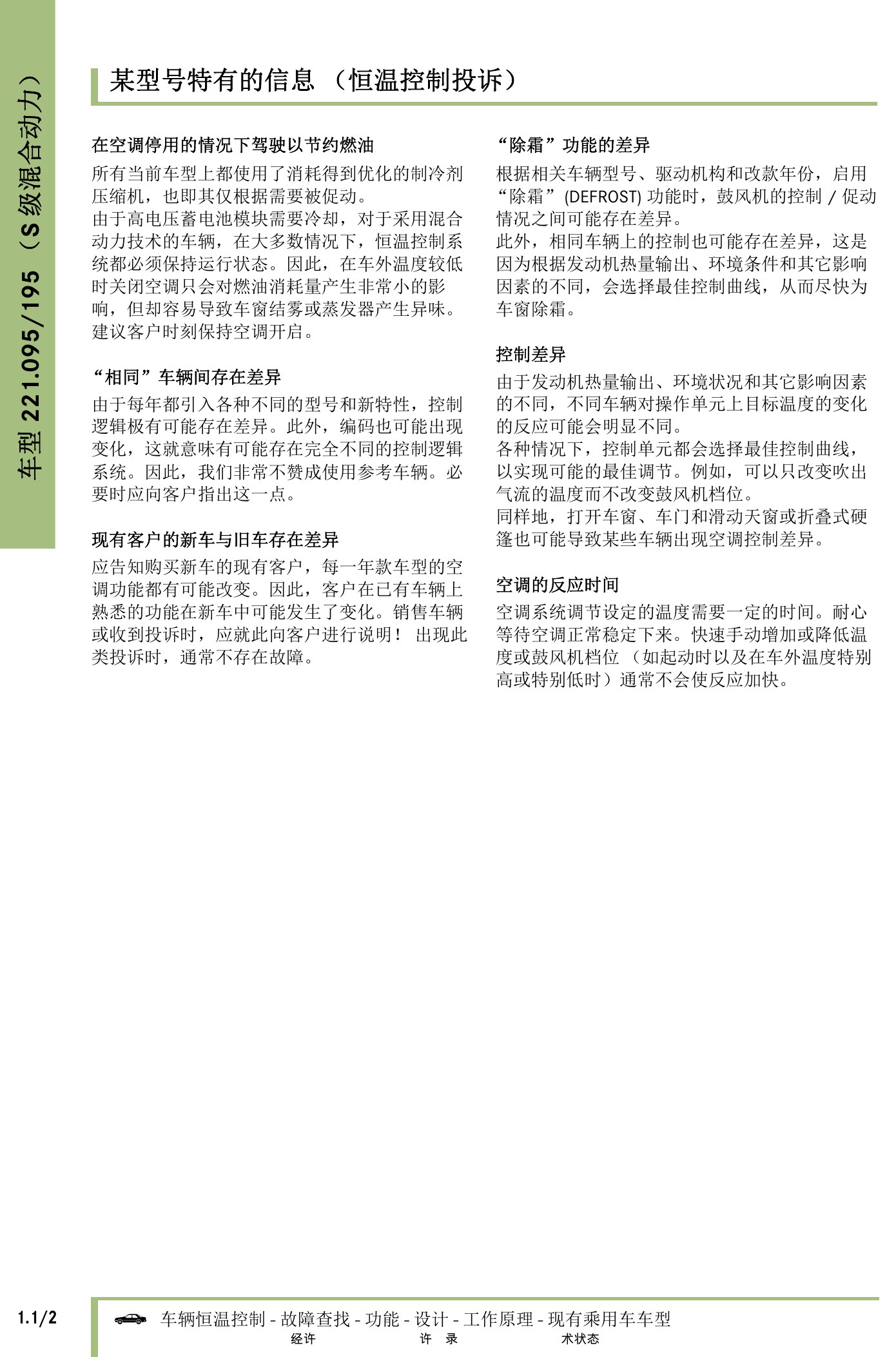

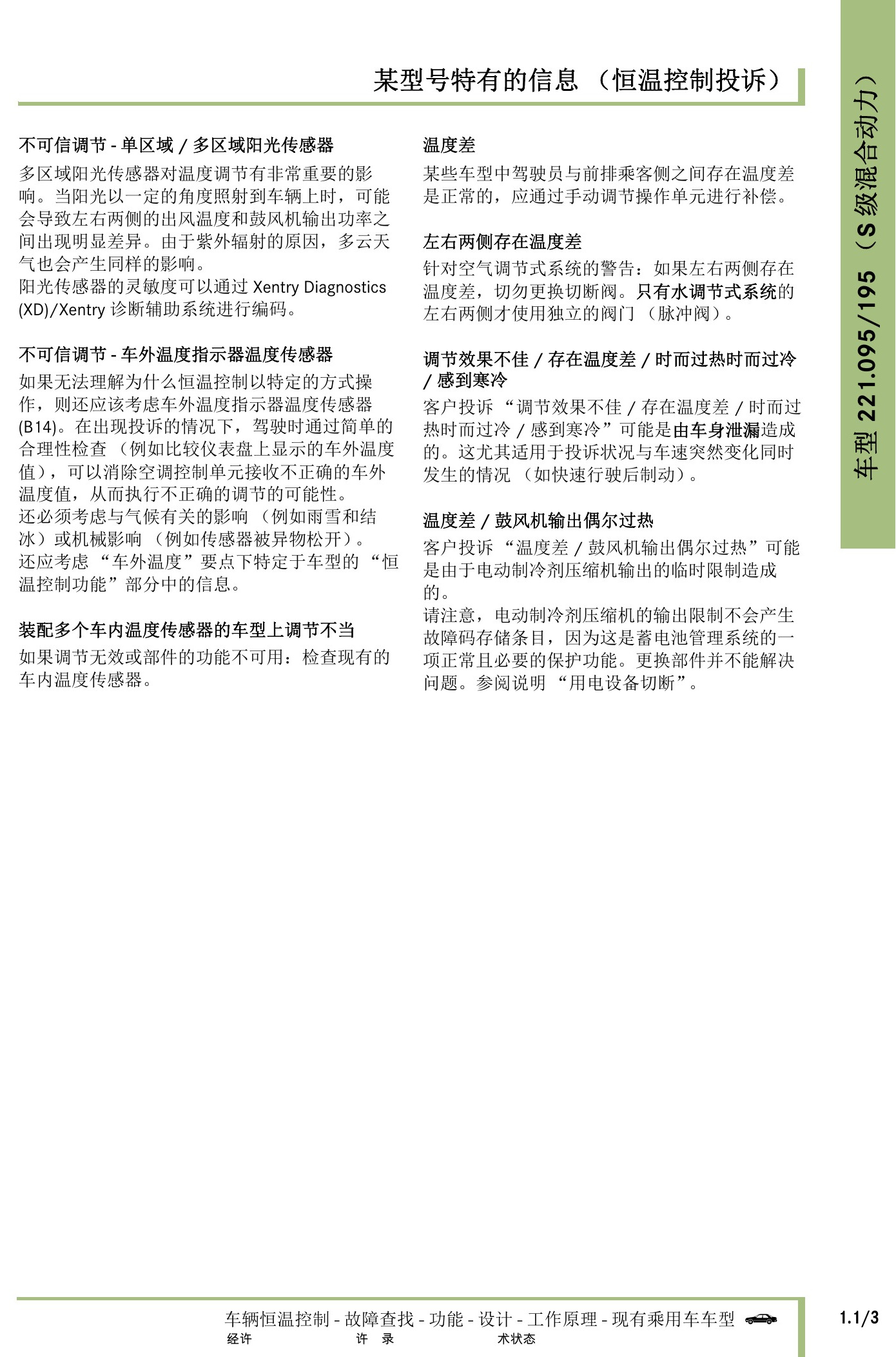

奔驰车辆恒温控制技术指南原第644页。
奔驰车辆恒温控制技术指南原第645页。

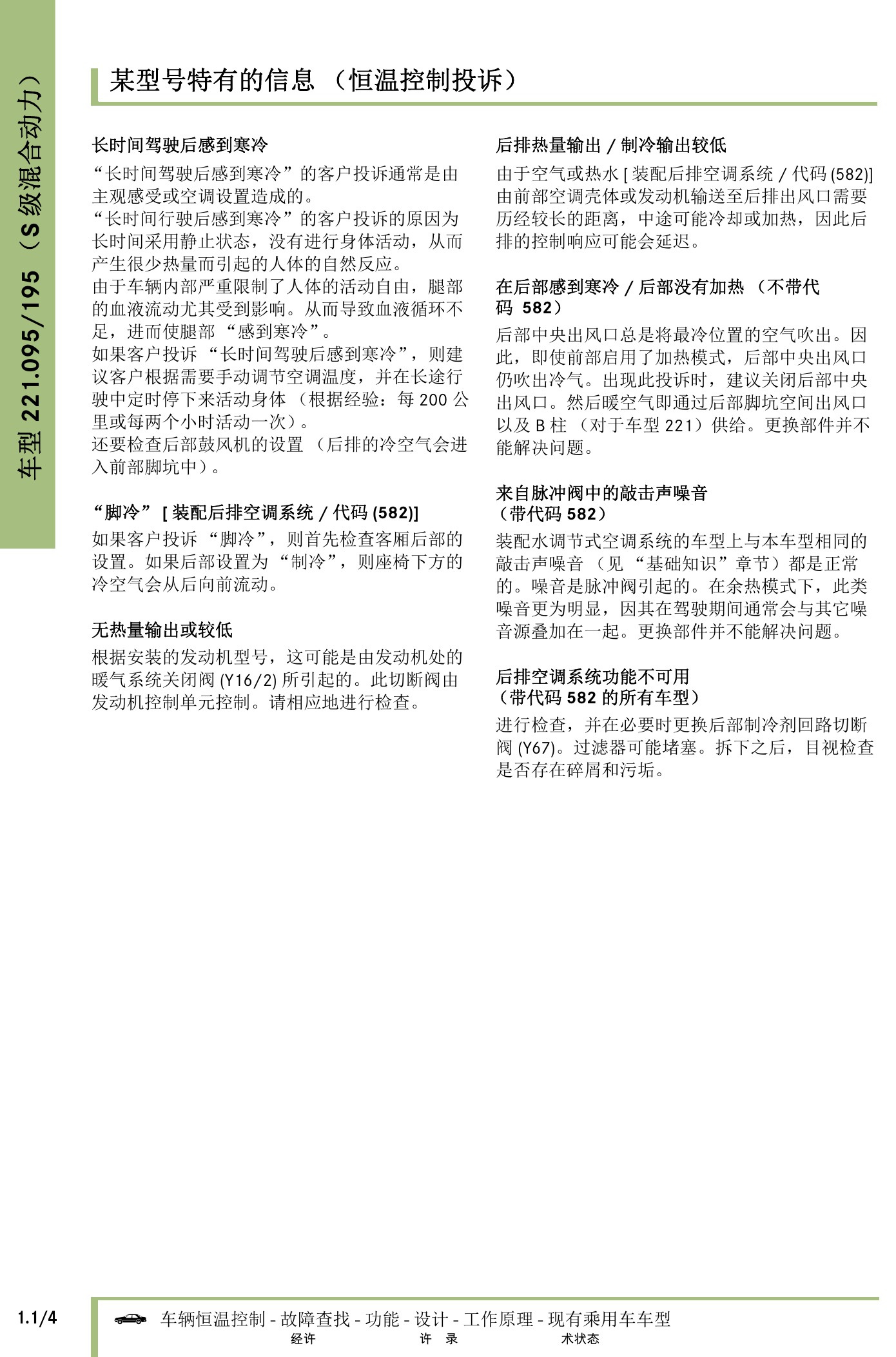

奔驰车辆恒温控制技术指南原第646页。

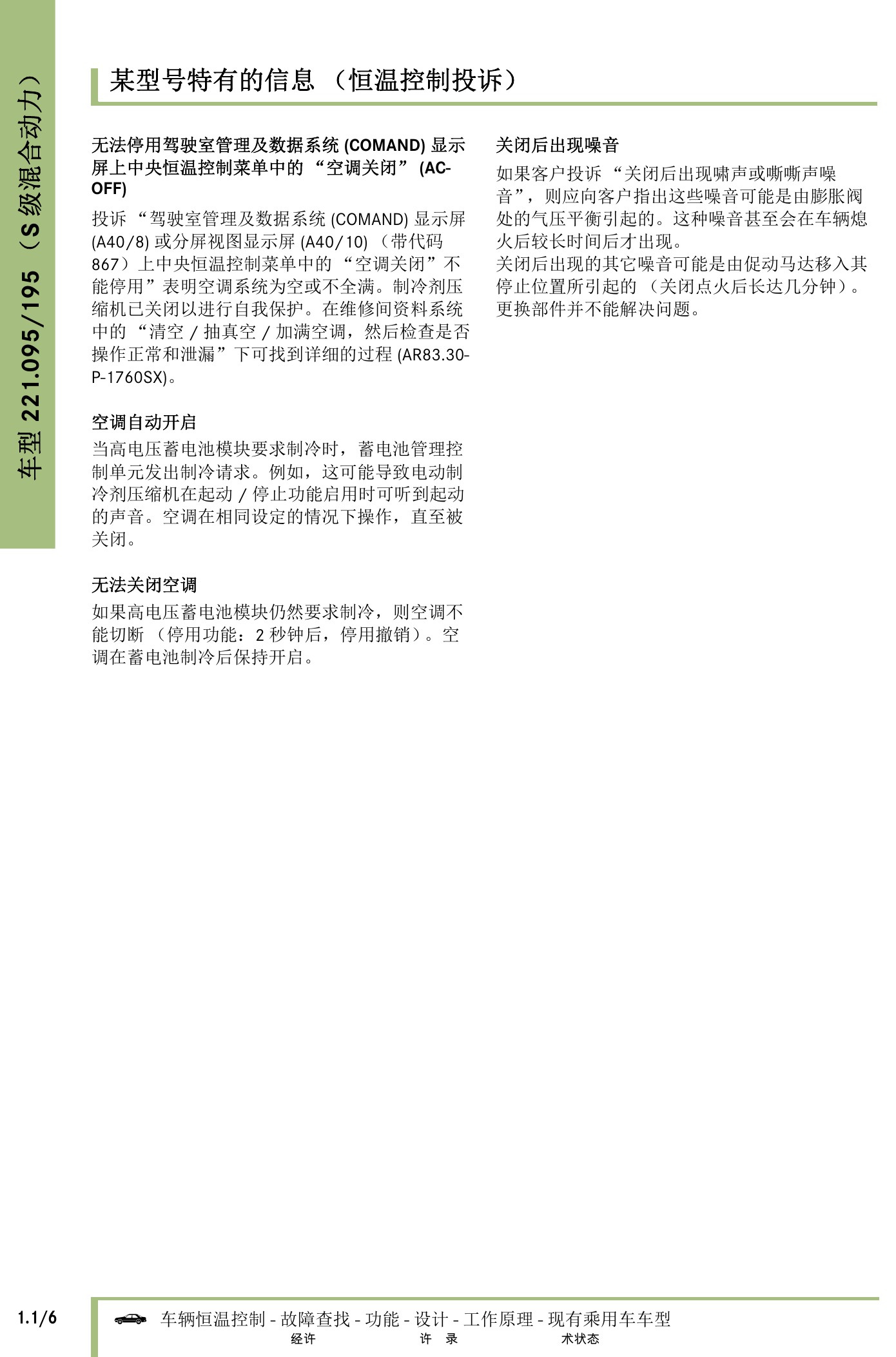

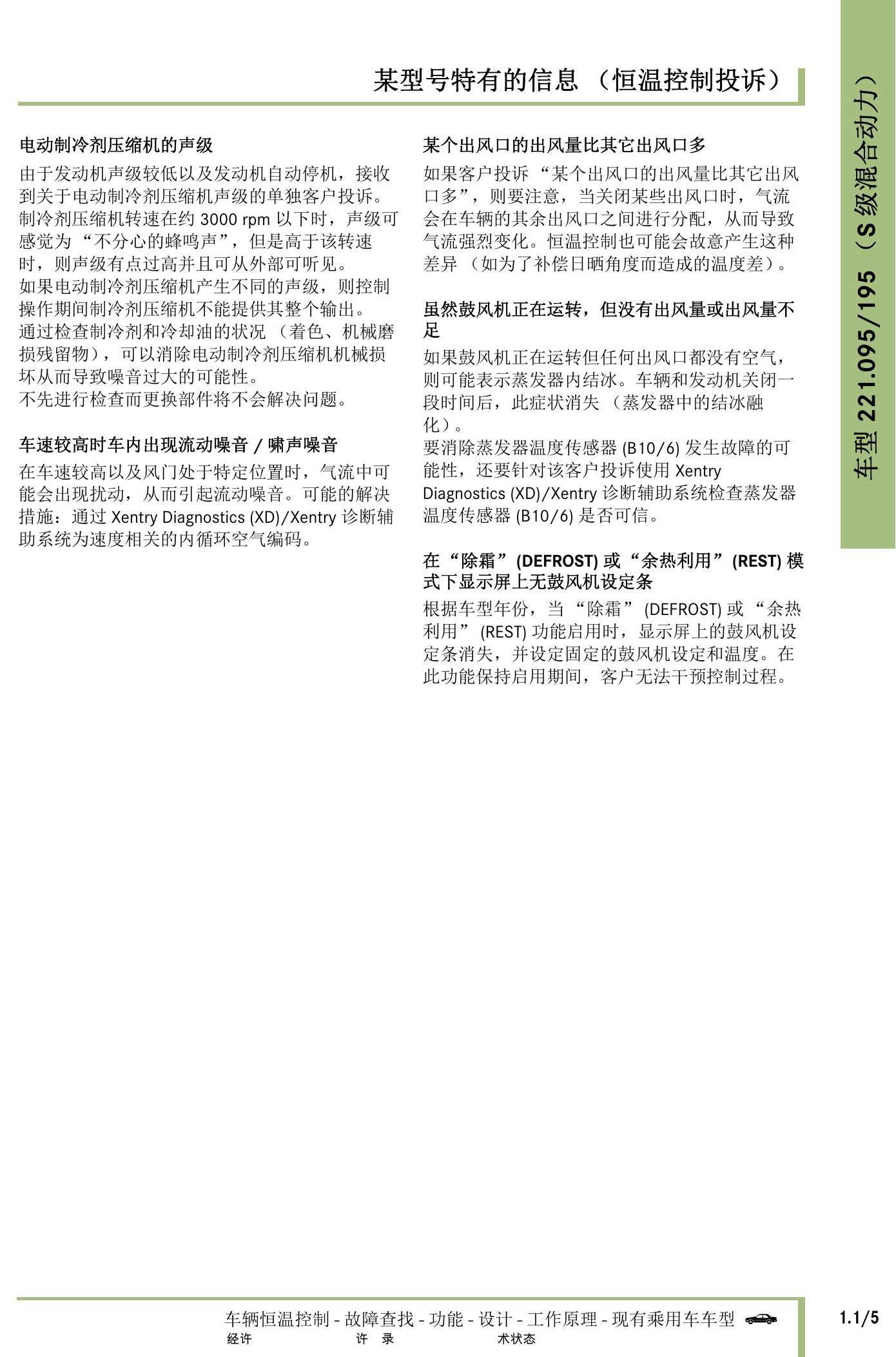

奔驰车辆恒温控制技术指南原第647页。
奔驰车辆恒温控制技术指南原第648页。

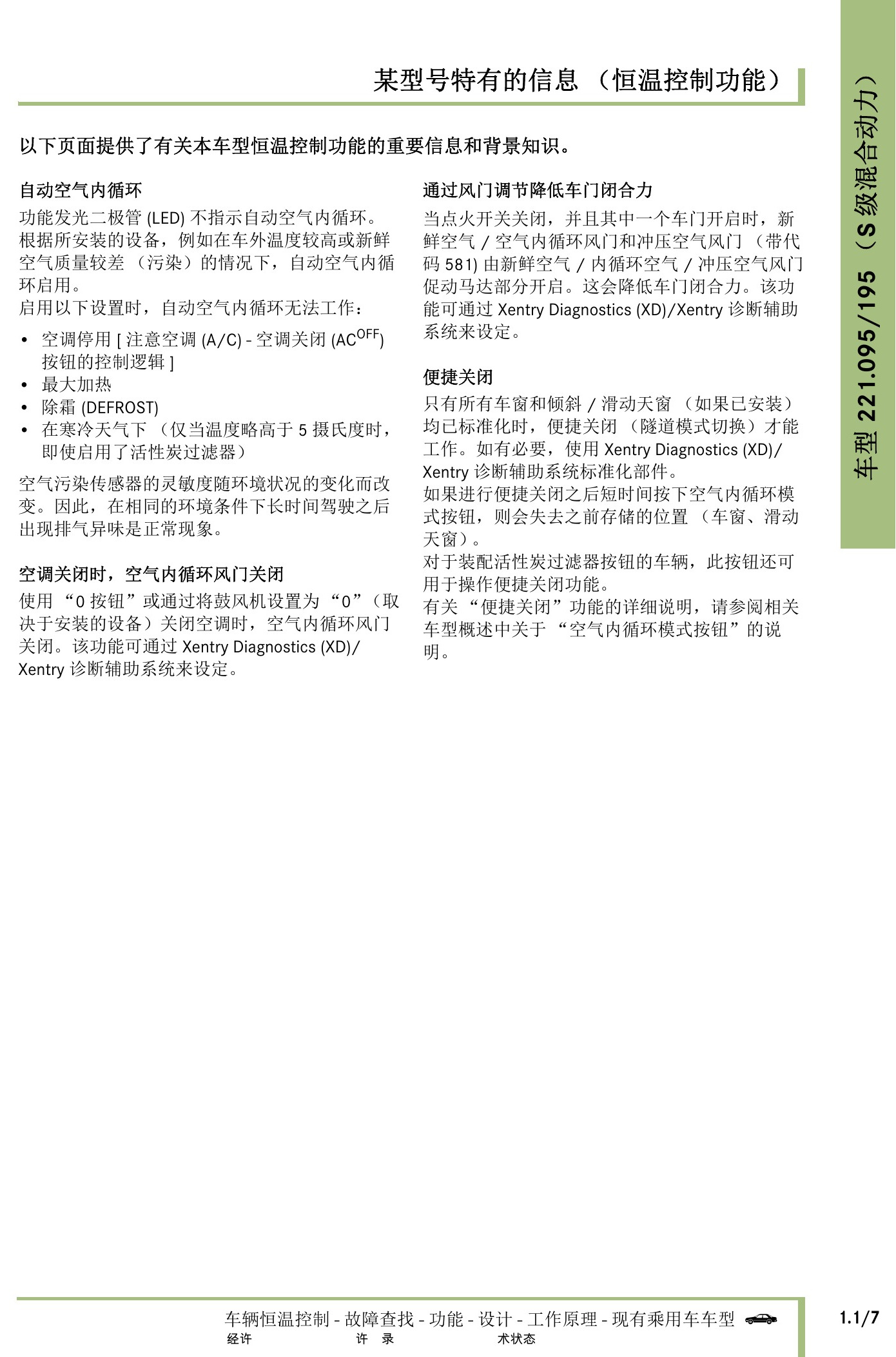

奔驰车辆恒温控制技术指南原第649页。

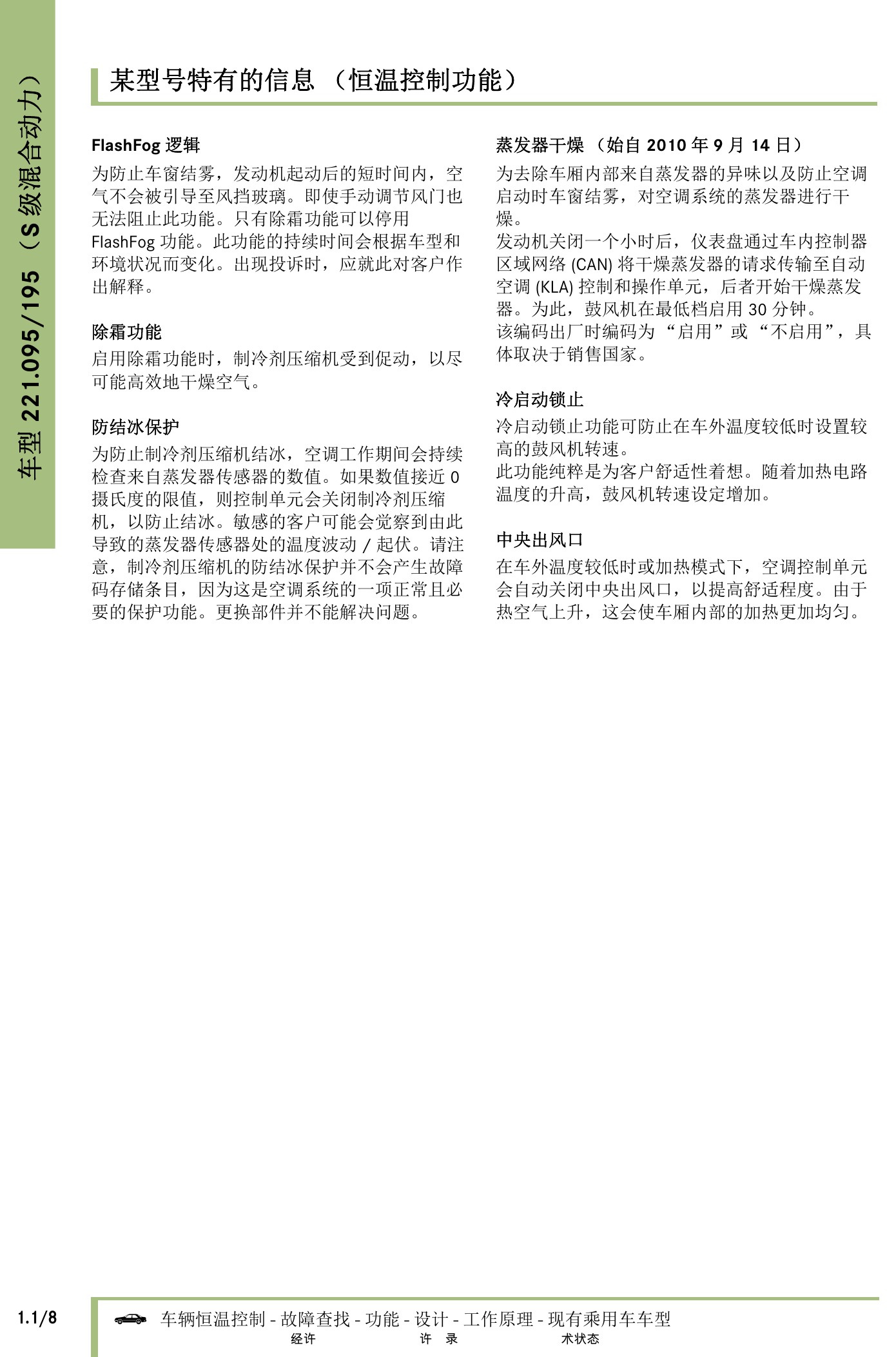

奔驰车辆恒温控制技术指南原第650页。

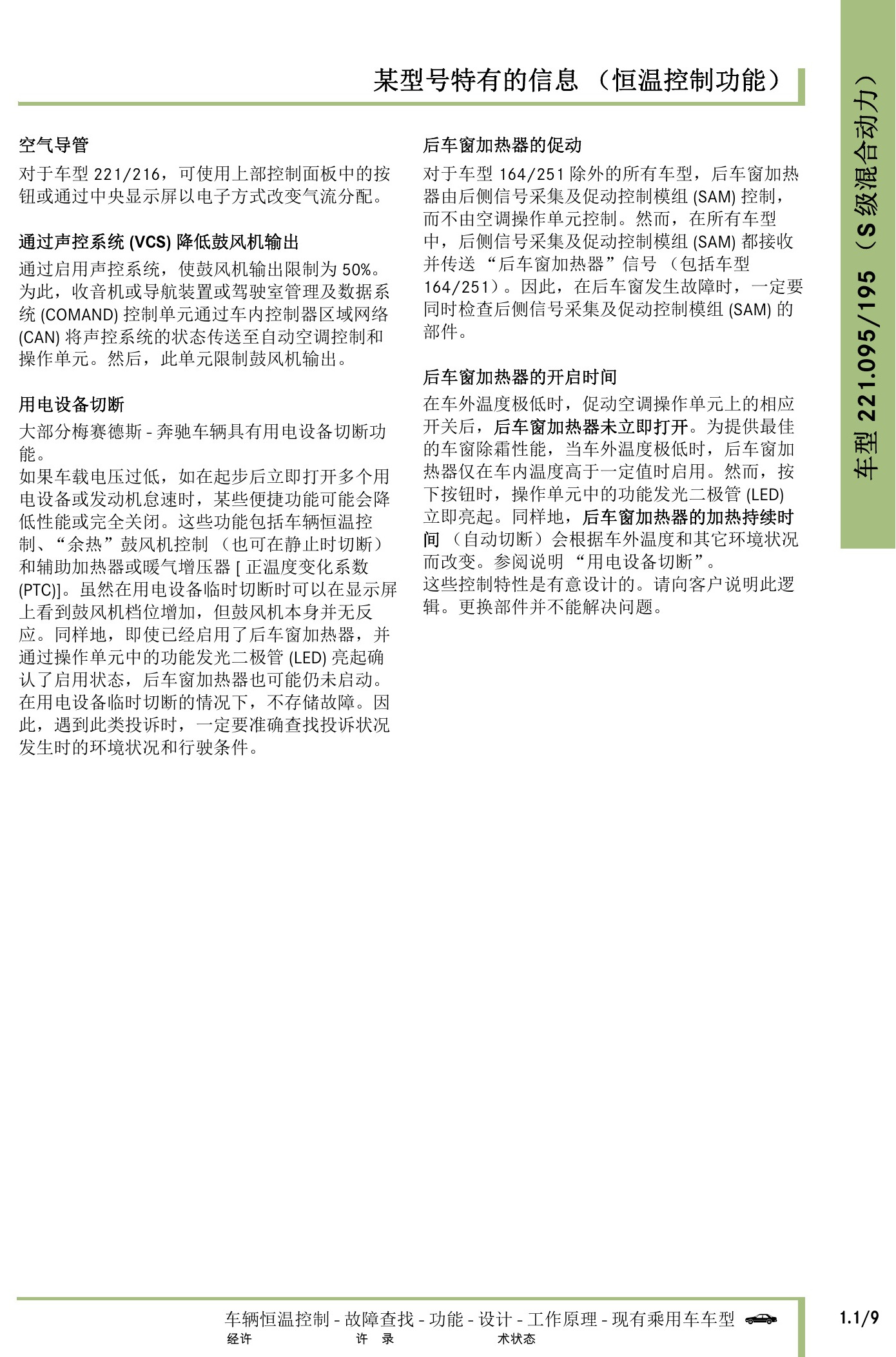

奔驰车辆恒温控制技术指南原第651页。
奔驰车辆恒温控制技术指南原第652页。

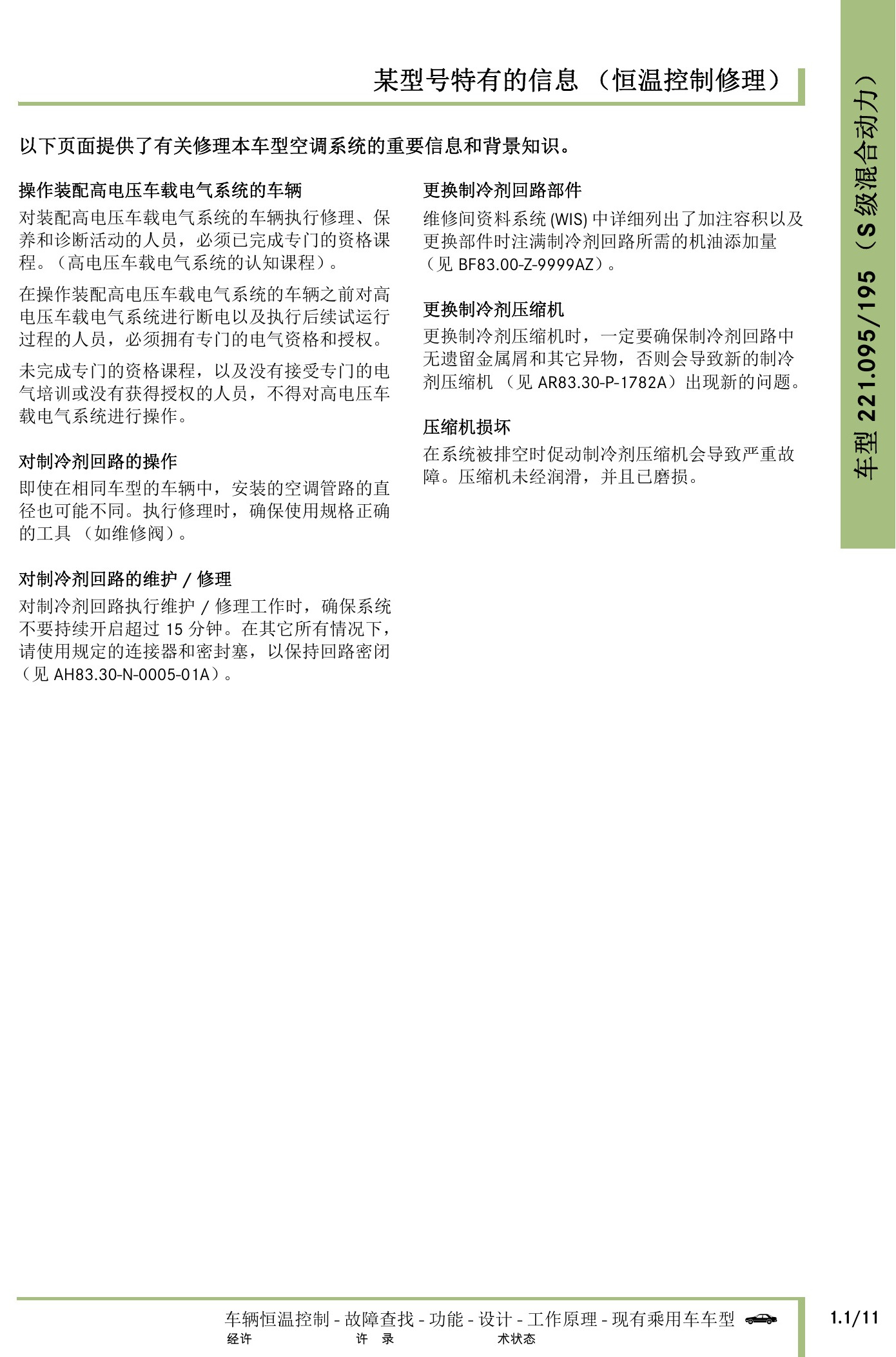

奔驰车辆恒温控制技术指南原第653页。

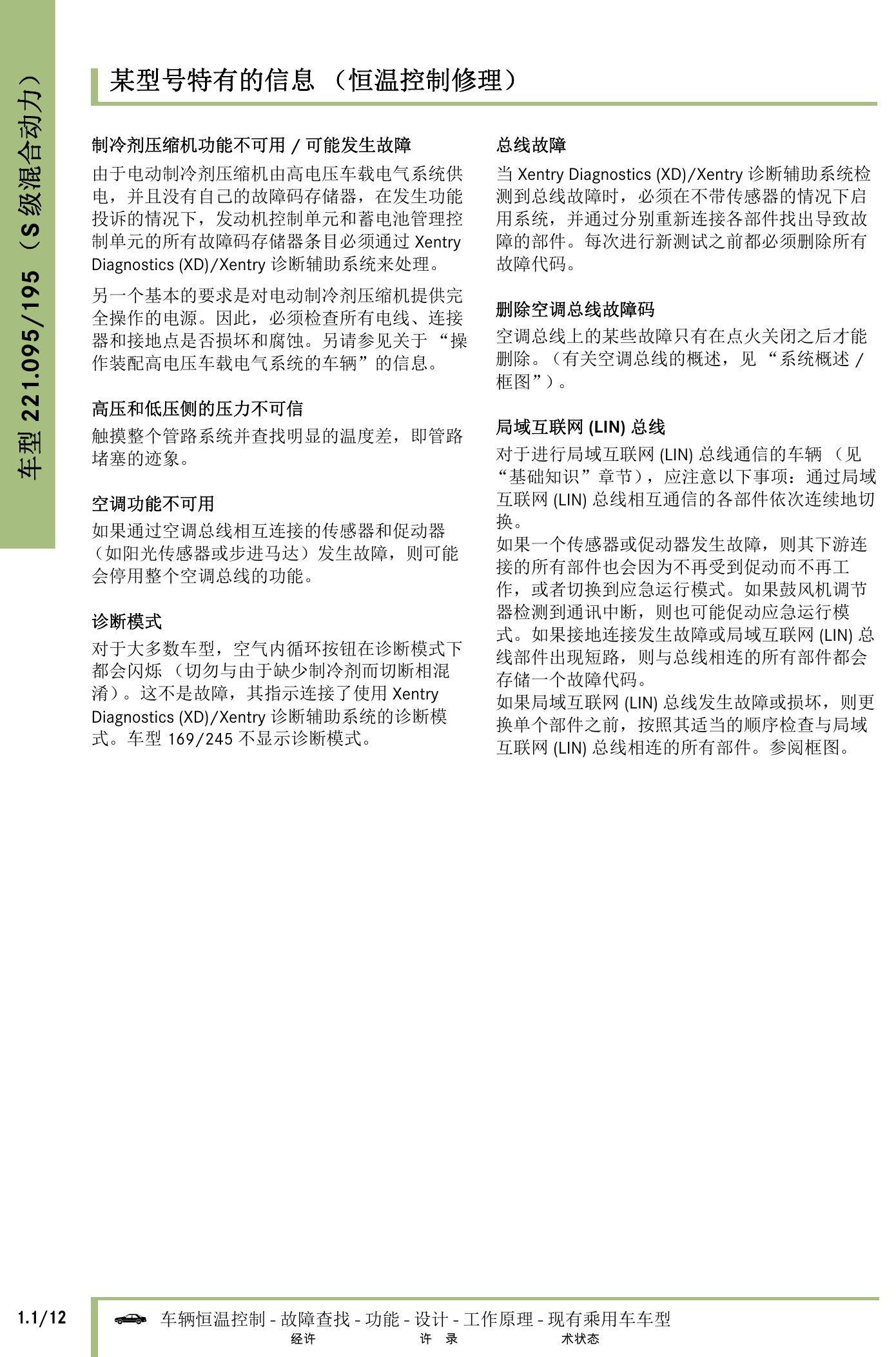

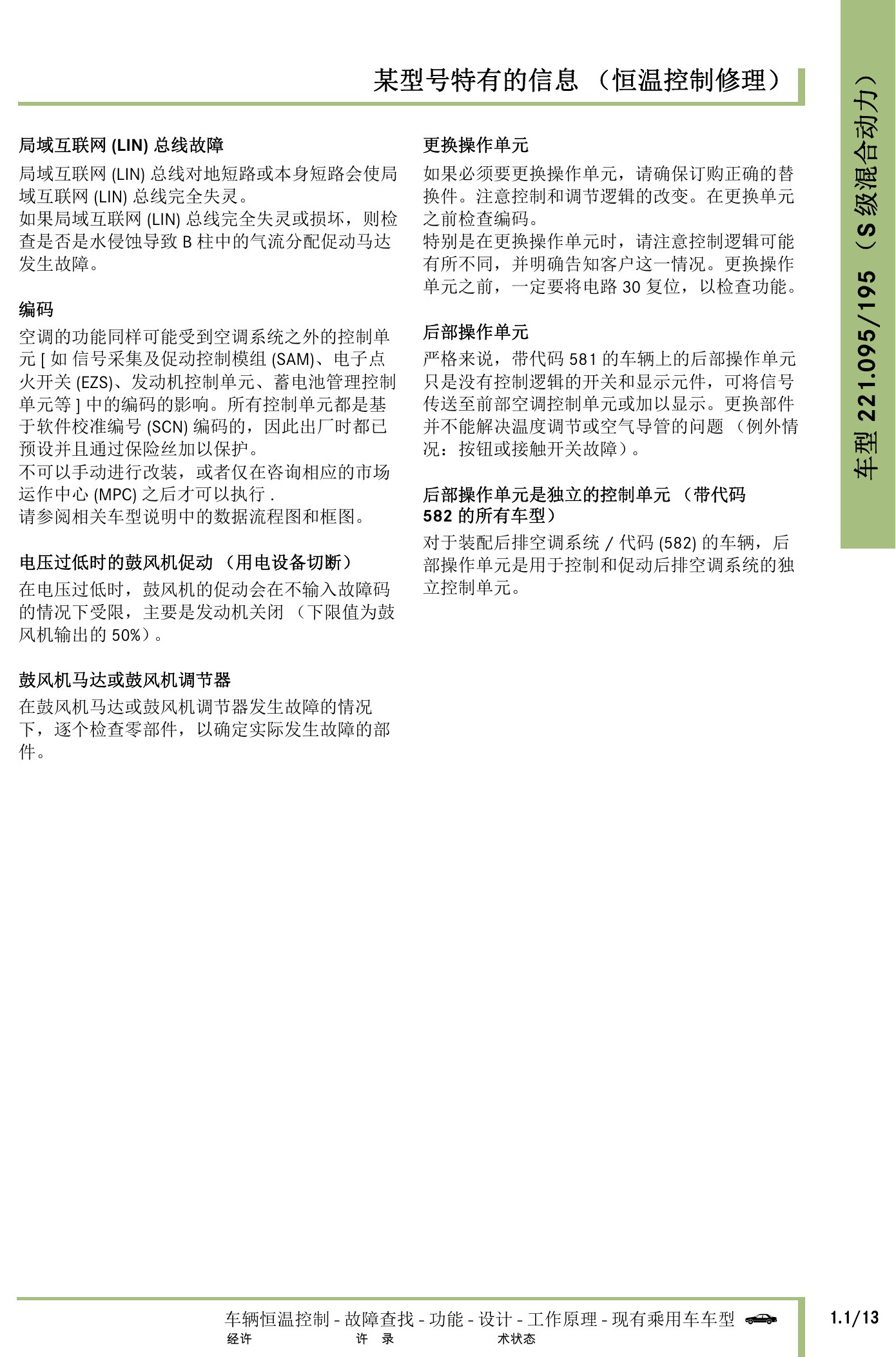

奔驰车辆恒温控制技术指南原第654页。

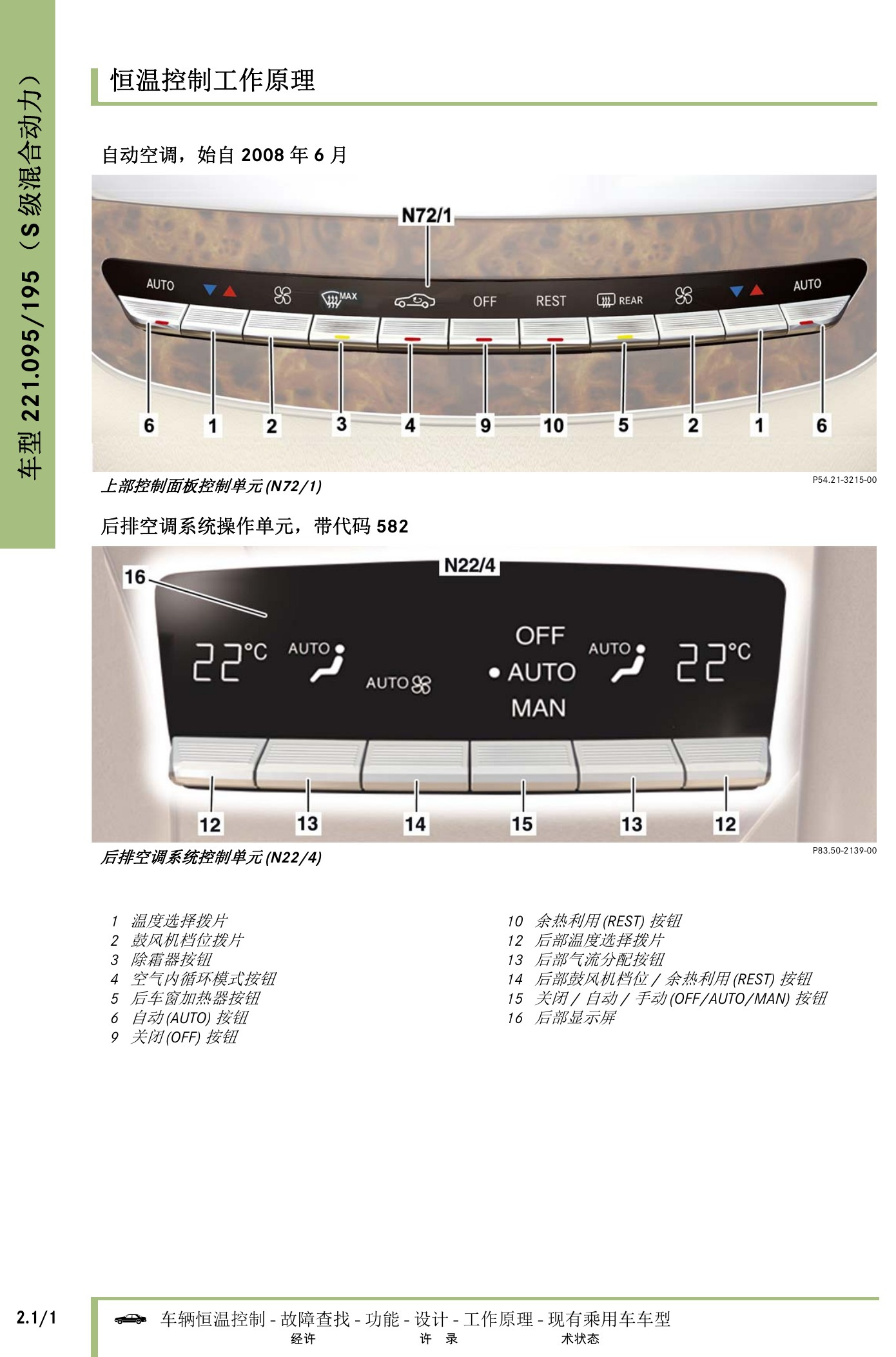

奔驰车辆恒温控制技术指南原第655页。

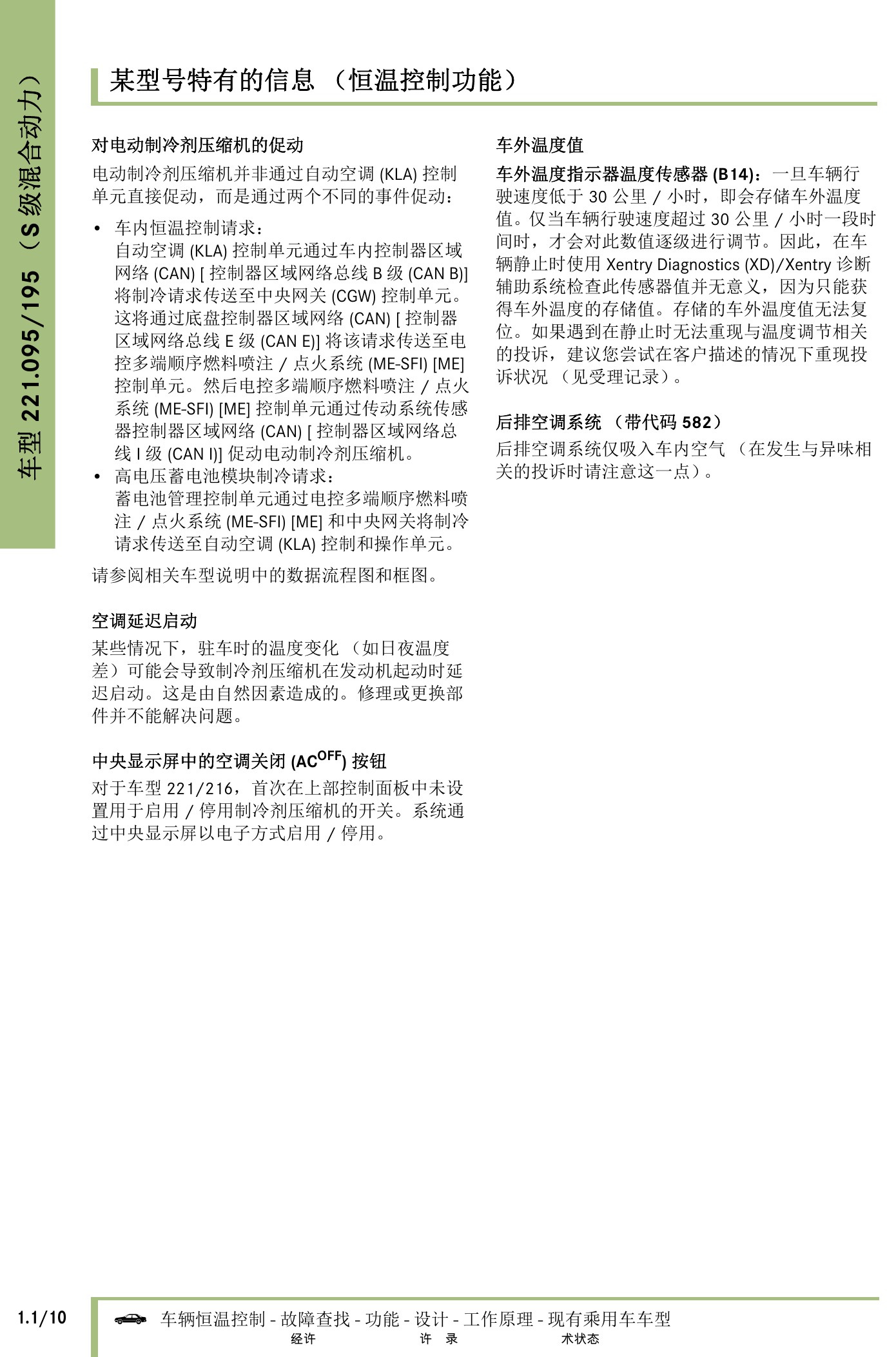

奔驰车辆恒温控制技术指南原第656页。

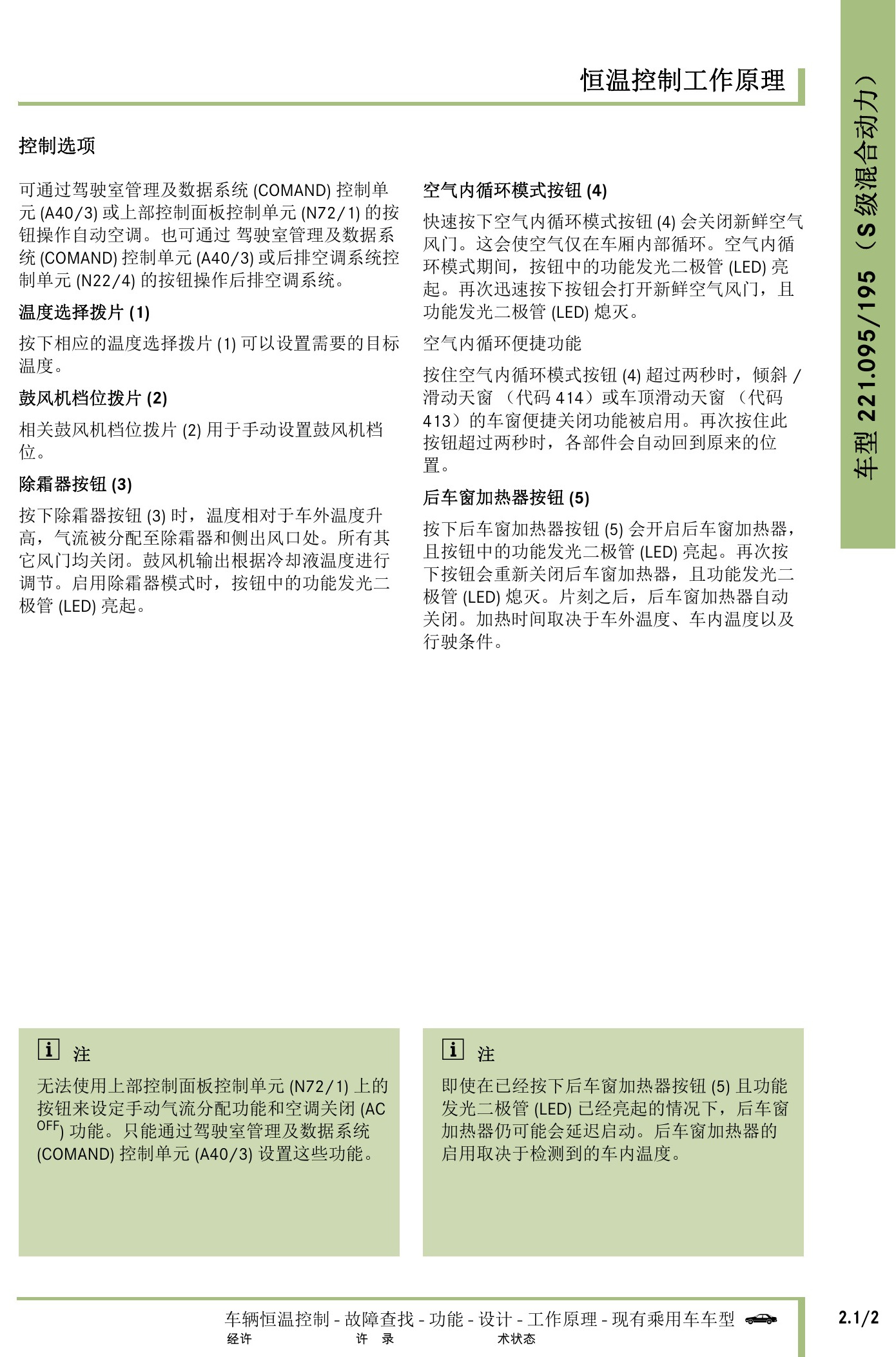

奔驰车辆恒温控制技术指南原第657页。
奔驰车辆恒温控制技术指南原第658页。

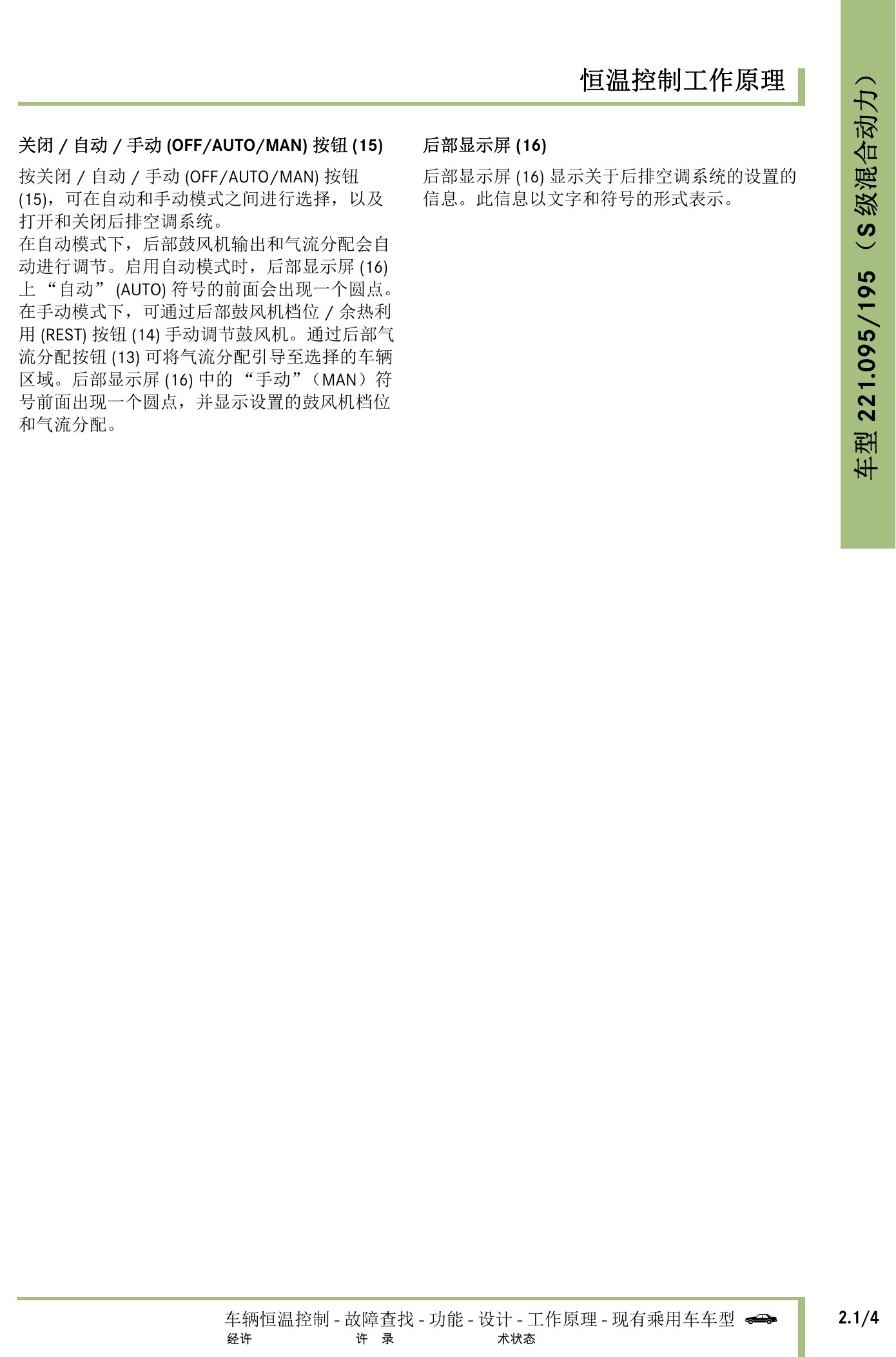

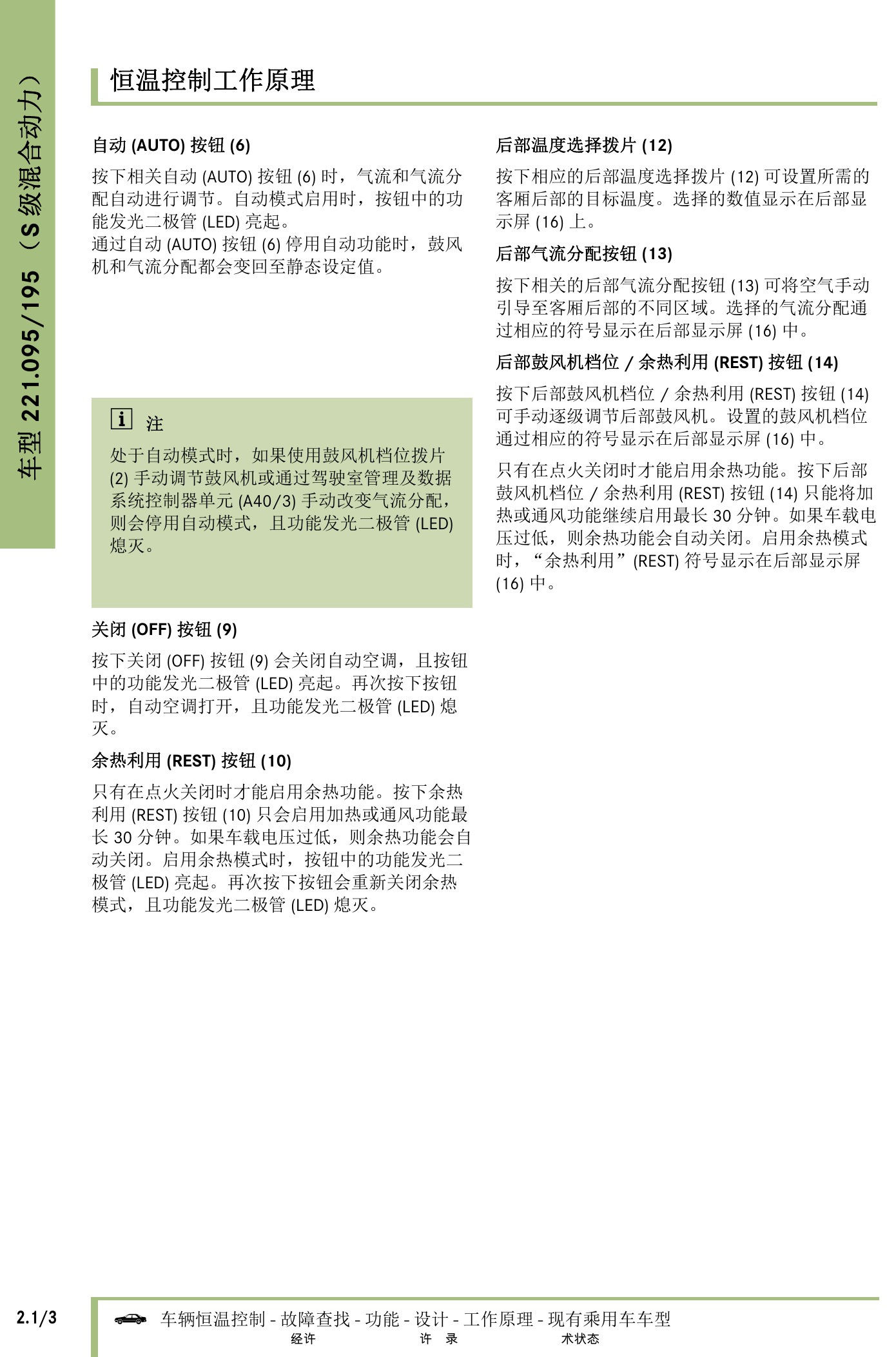

奔驰车辆恒温控制技术指南原第659页。

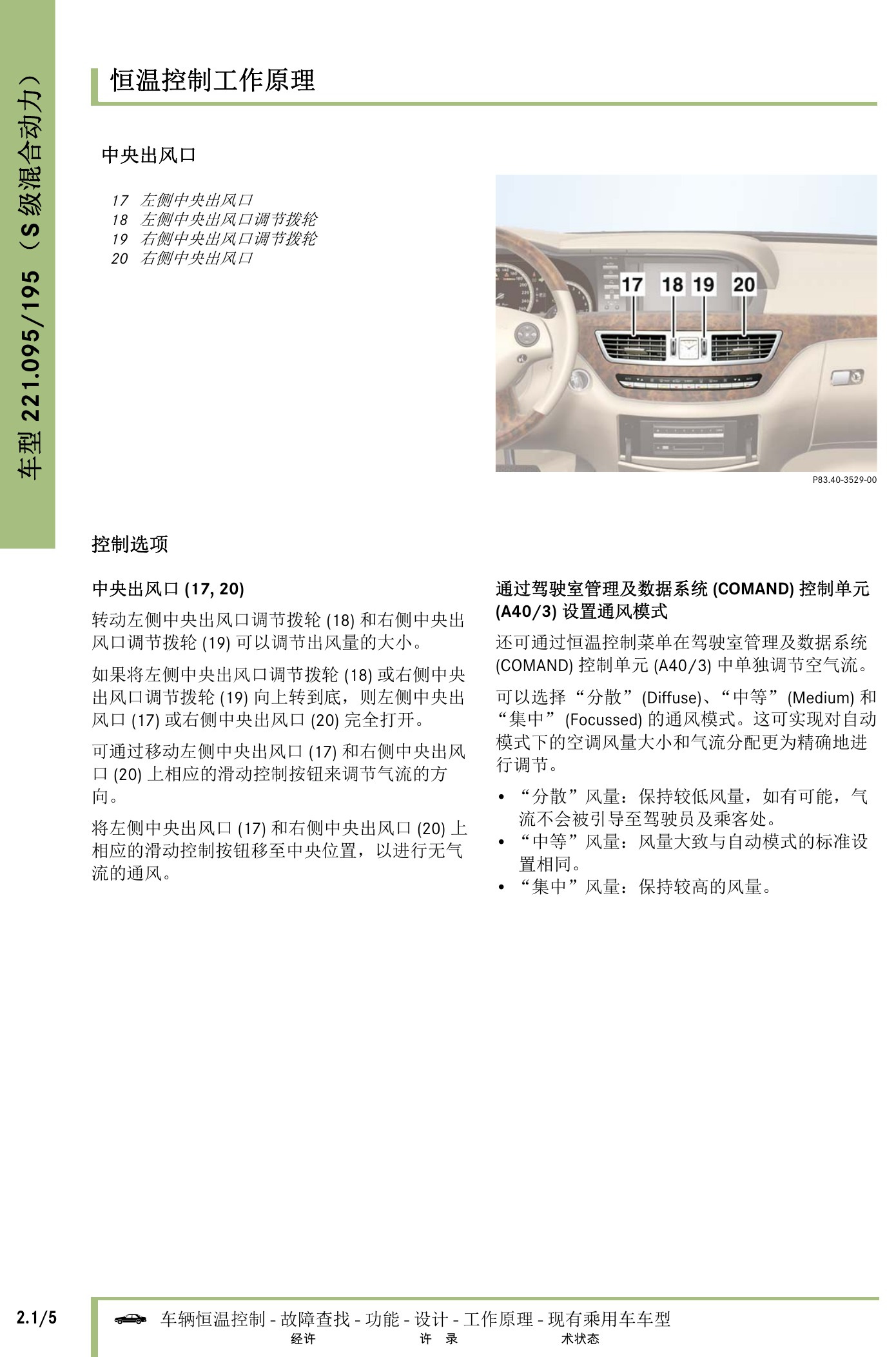

奔驰车辆恒温控制技术指南原第660页。

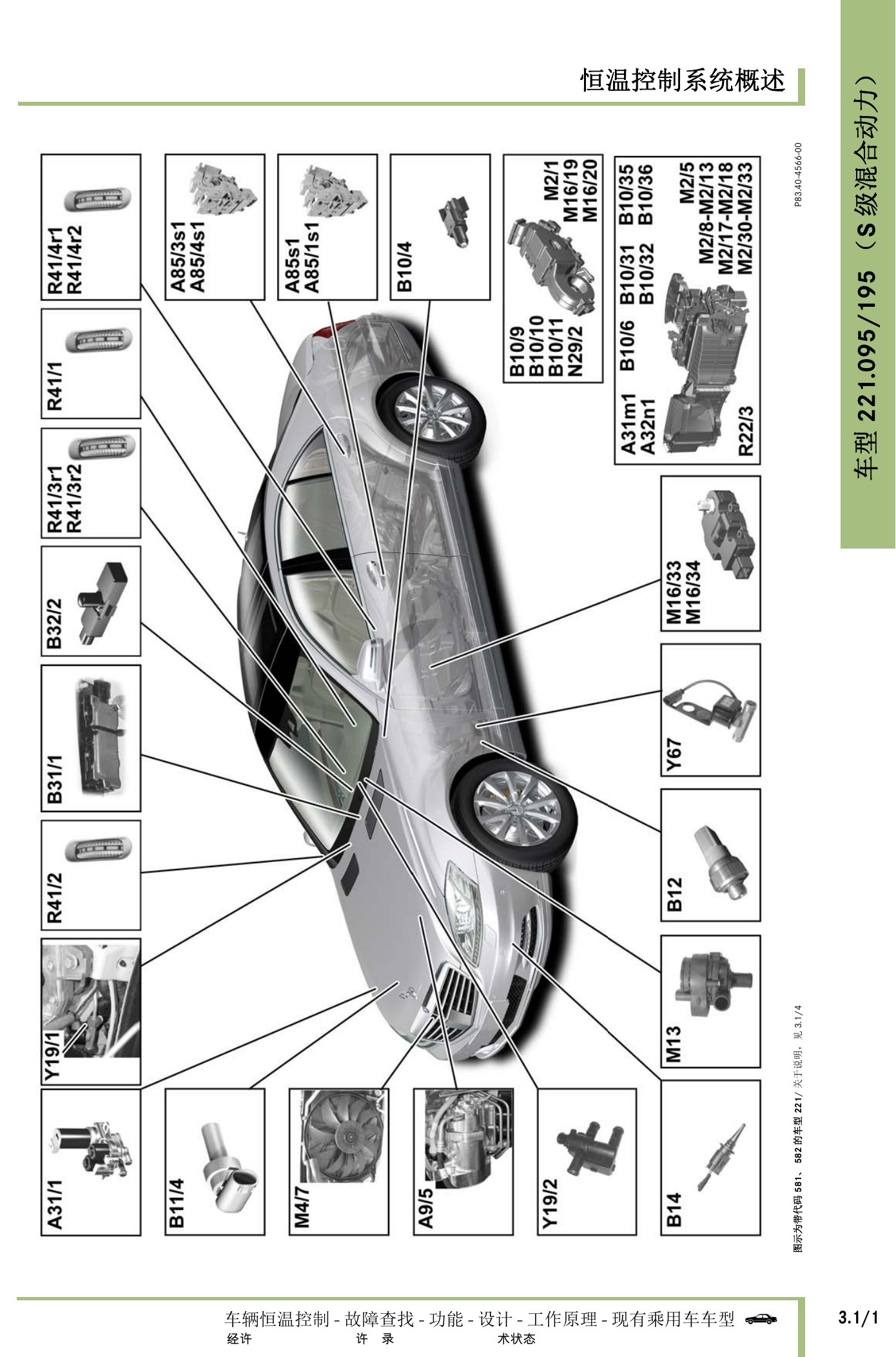

奔驰车辆恒温控制技术指南原第661页。

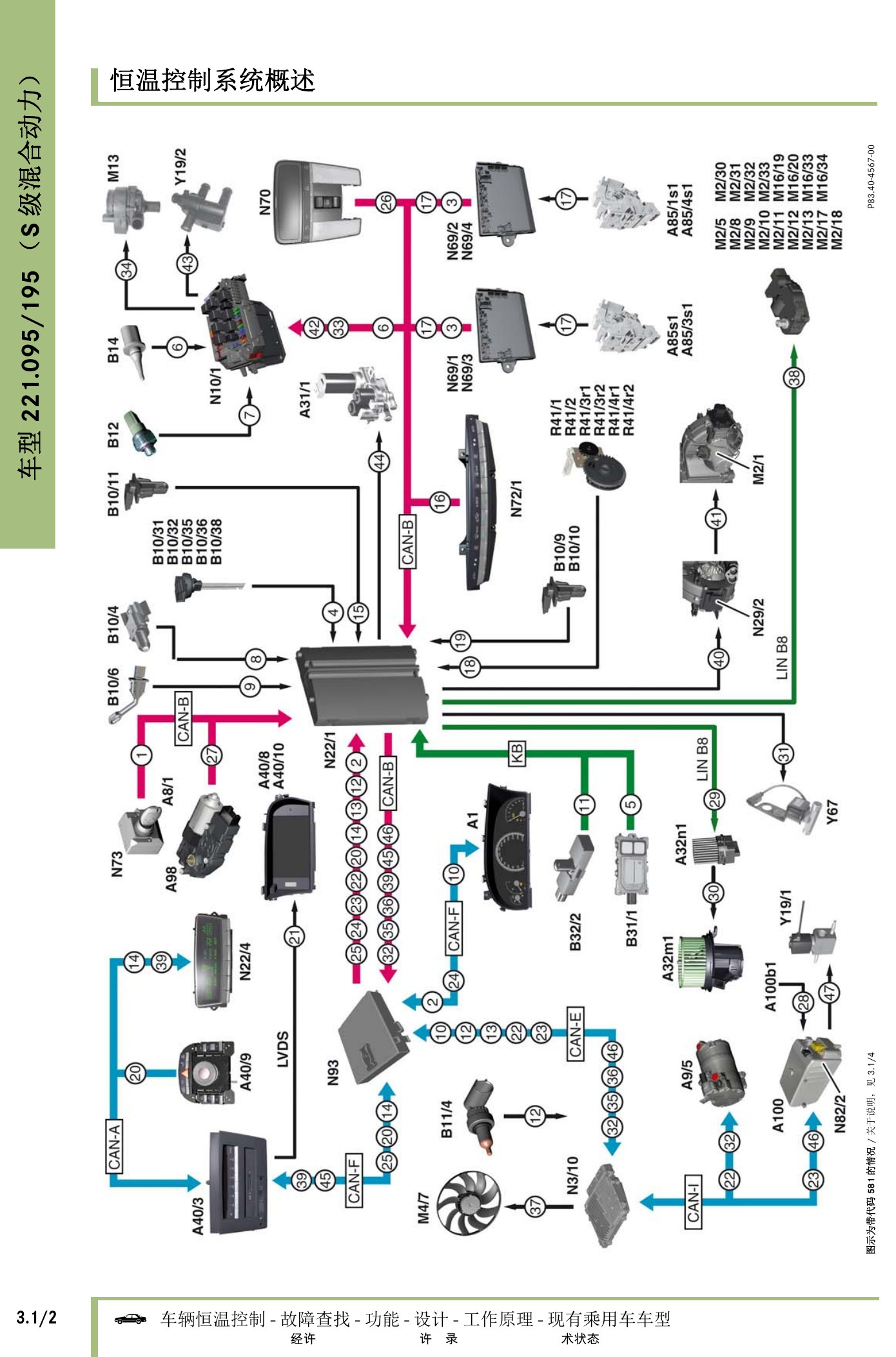

奔驰车辆恒温控制技术指南原第662页。

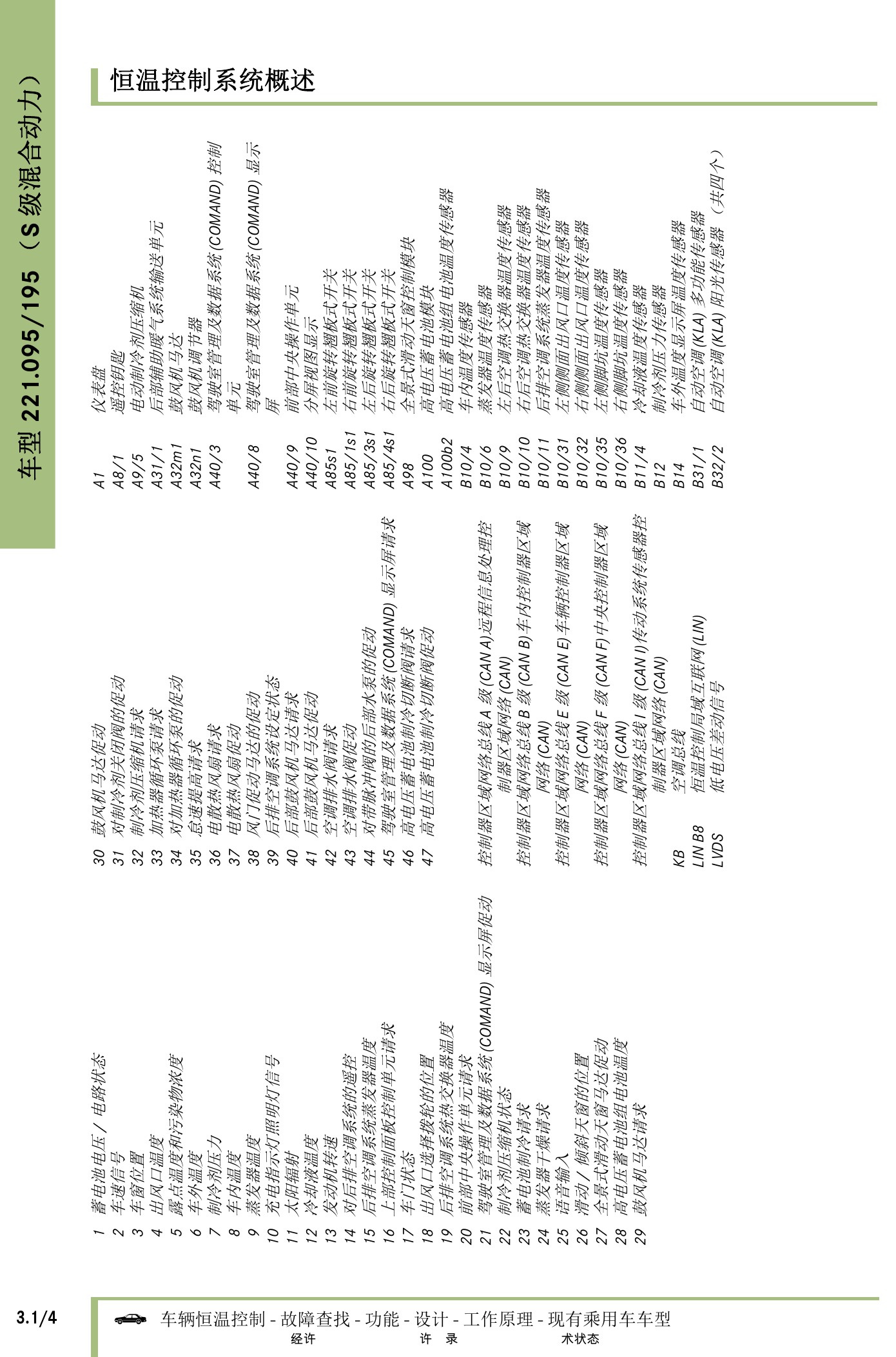

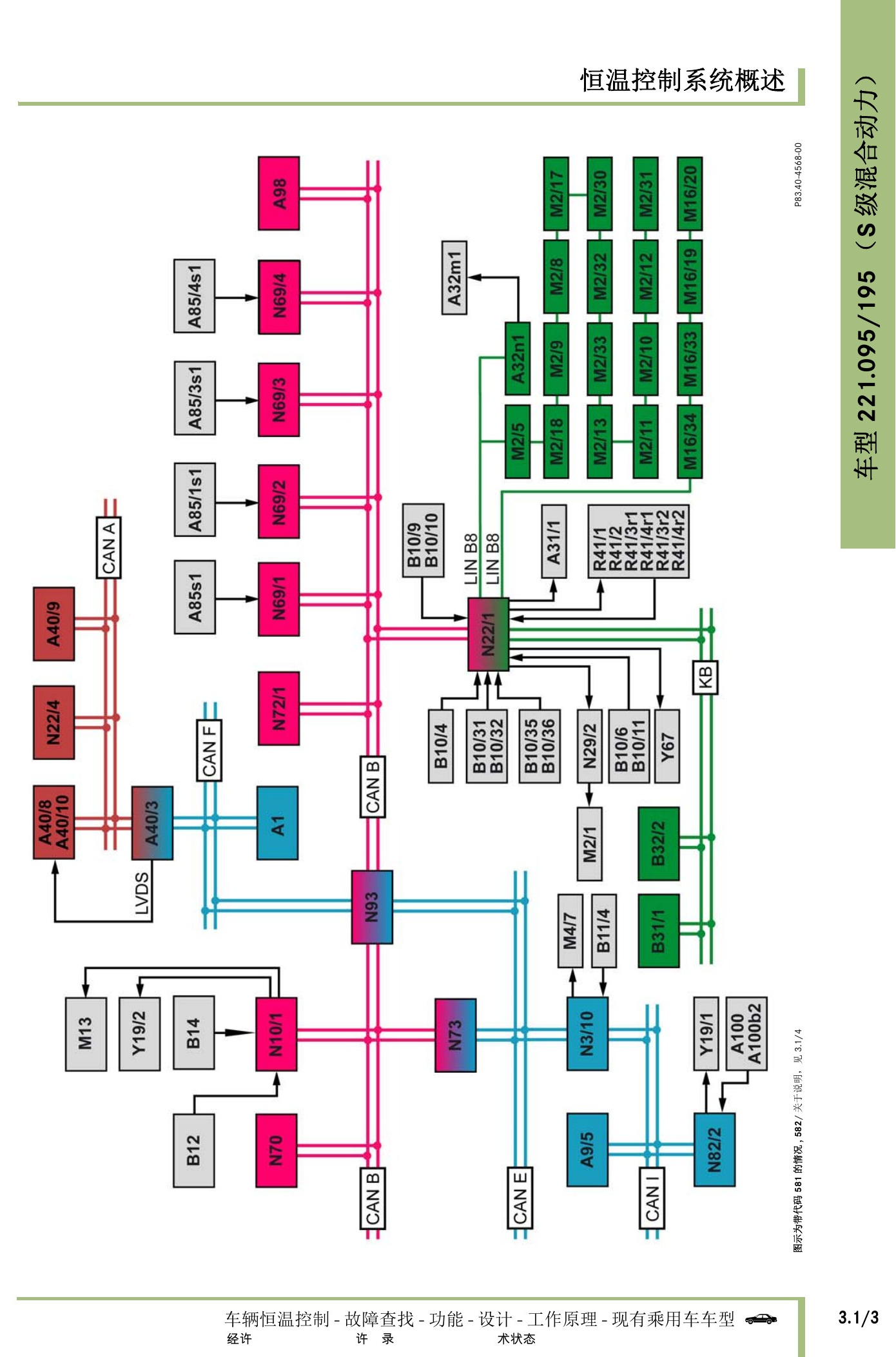

奔驰车辆恒温控制技术指南原第663页。
奔驰车辆恒温控制技术指南原第664页。

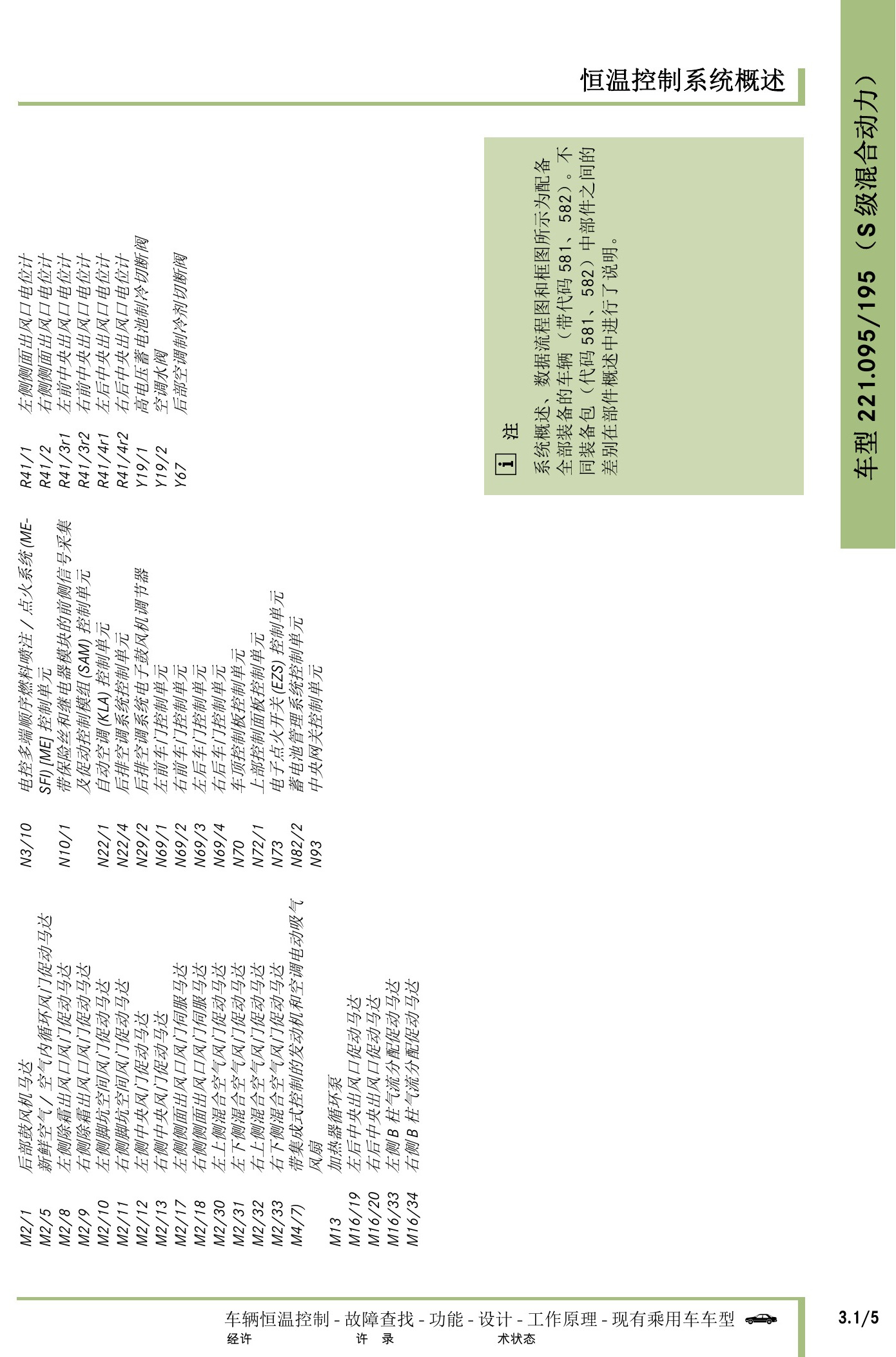

奔驰车辆恒温控制技术指南原第665页。
奔驰车辆恒温控制技术指南原第666页。
奔驰车辆恒温控制技术指南原第667页。

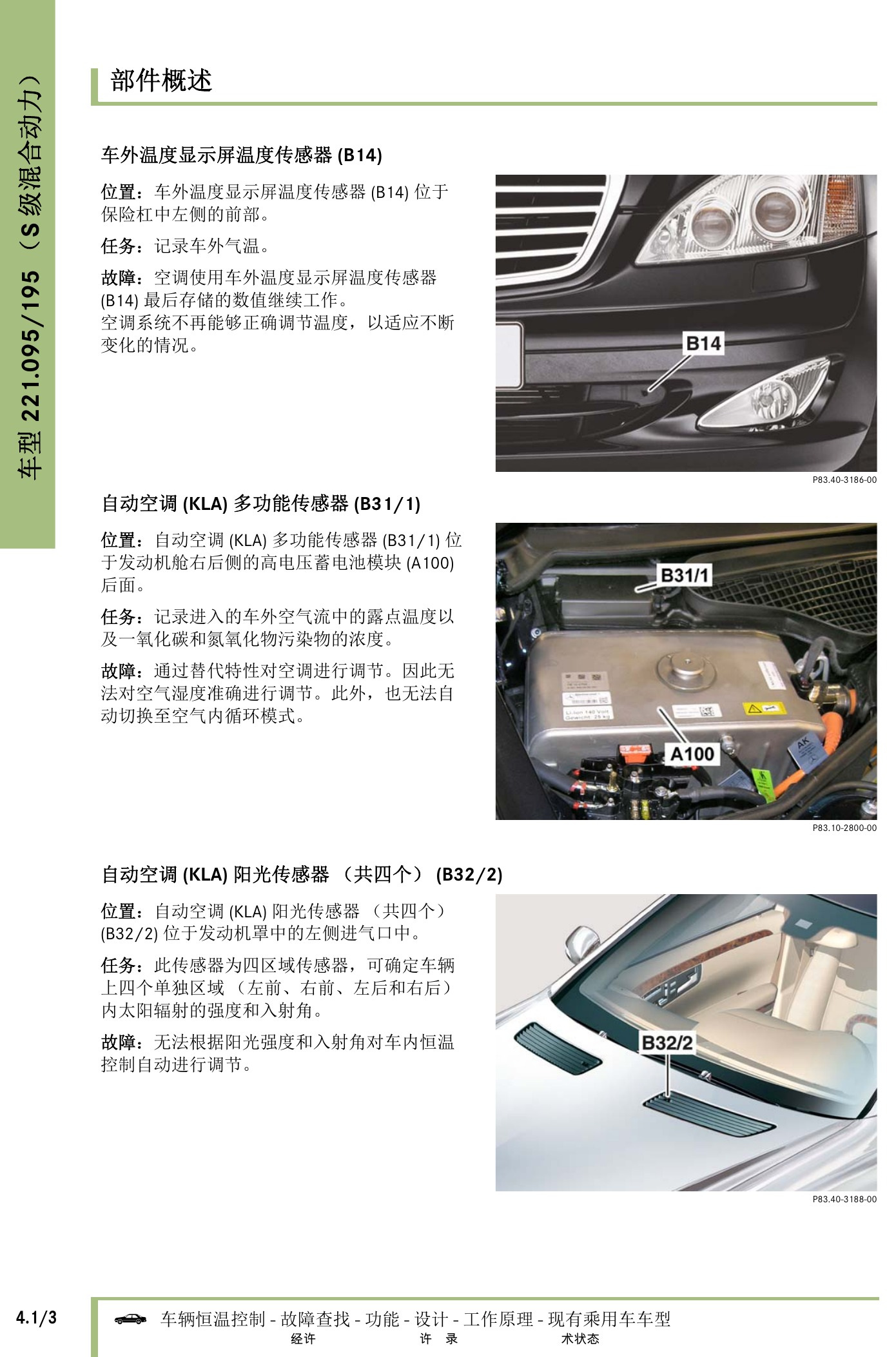

奔驰车辆恒温控制技术指南原第668页。

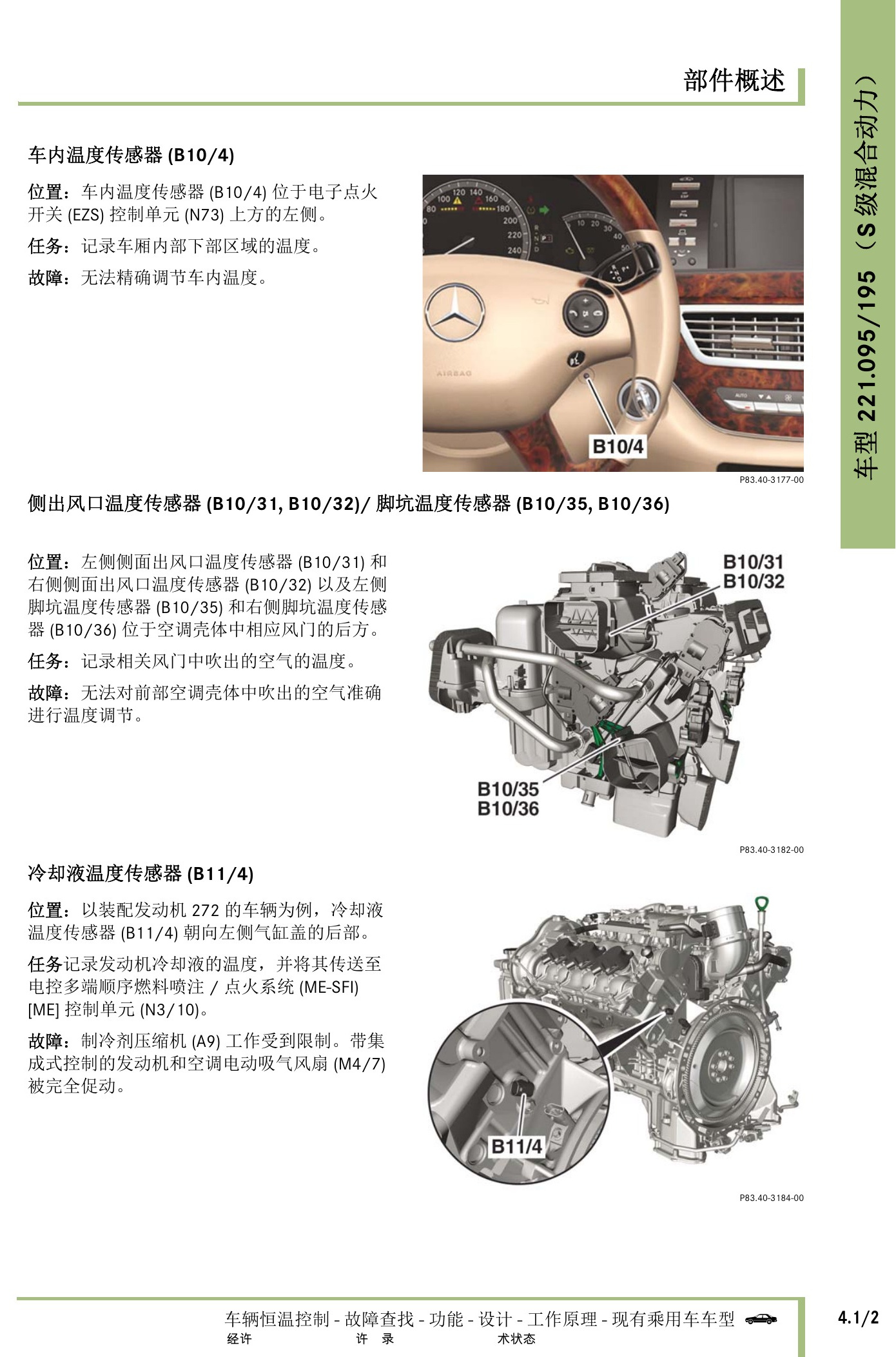

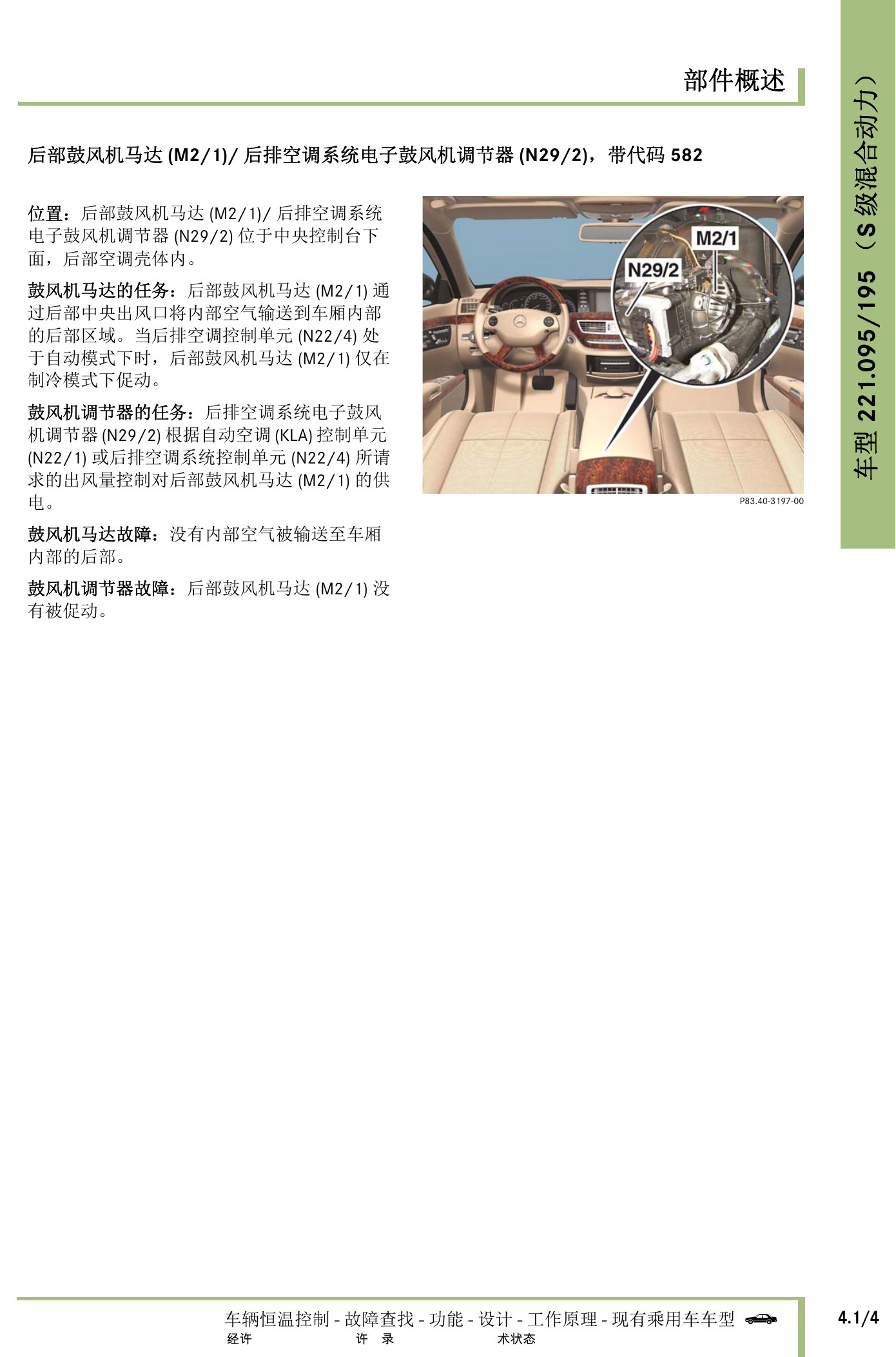

奔驰车辆恒温控制技术指南原第669页。

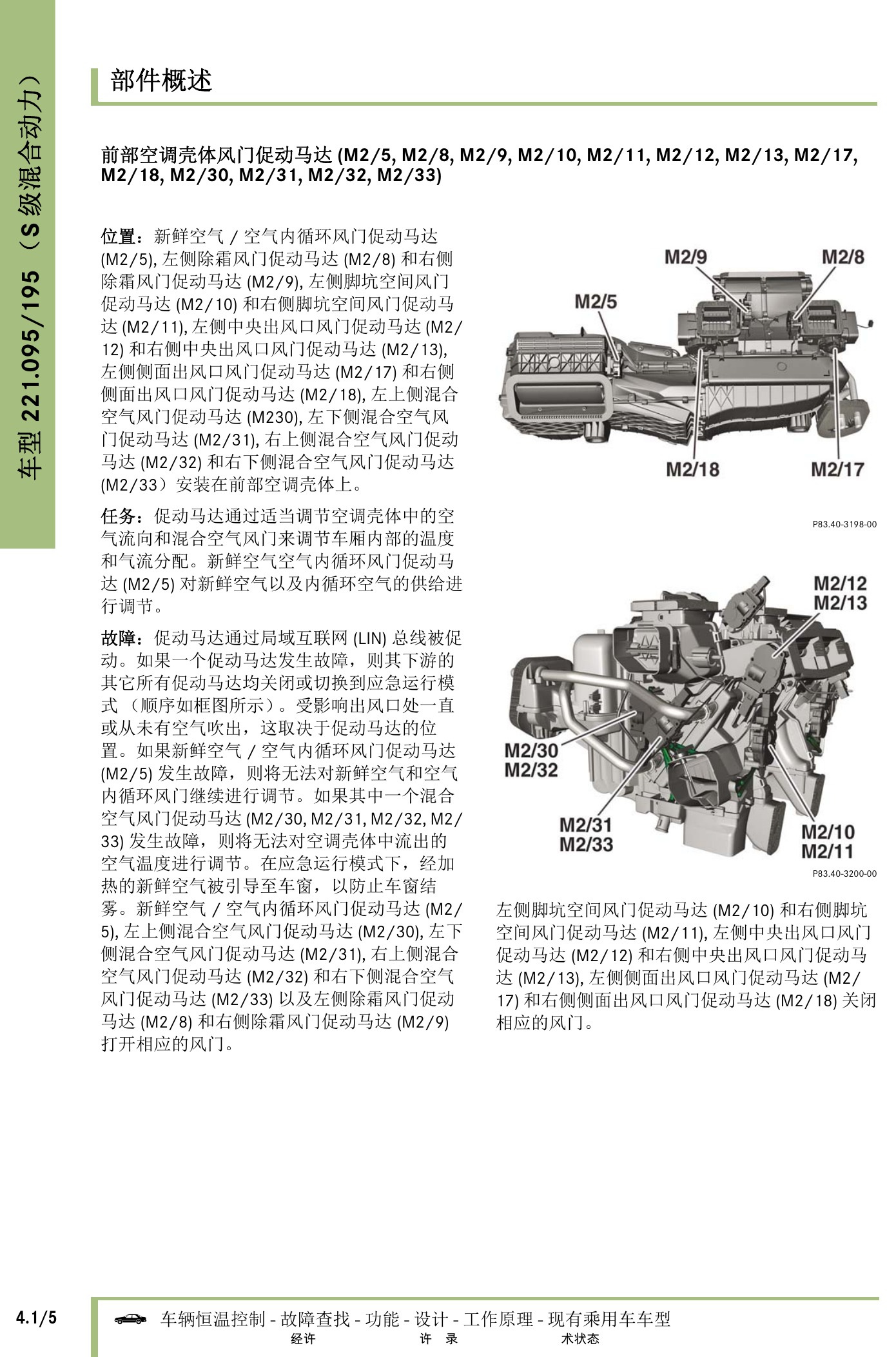

奔驰车辆恒温控制技术指南原第670页。

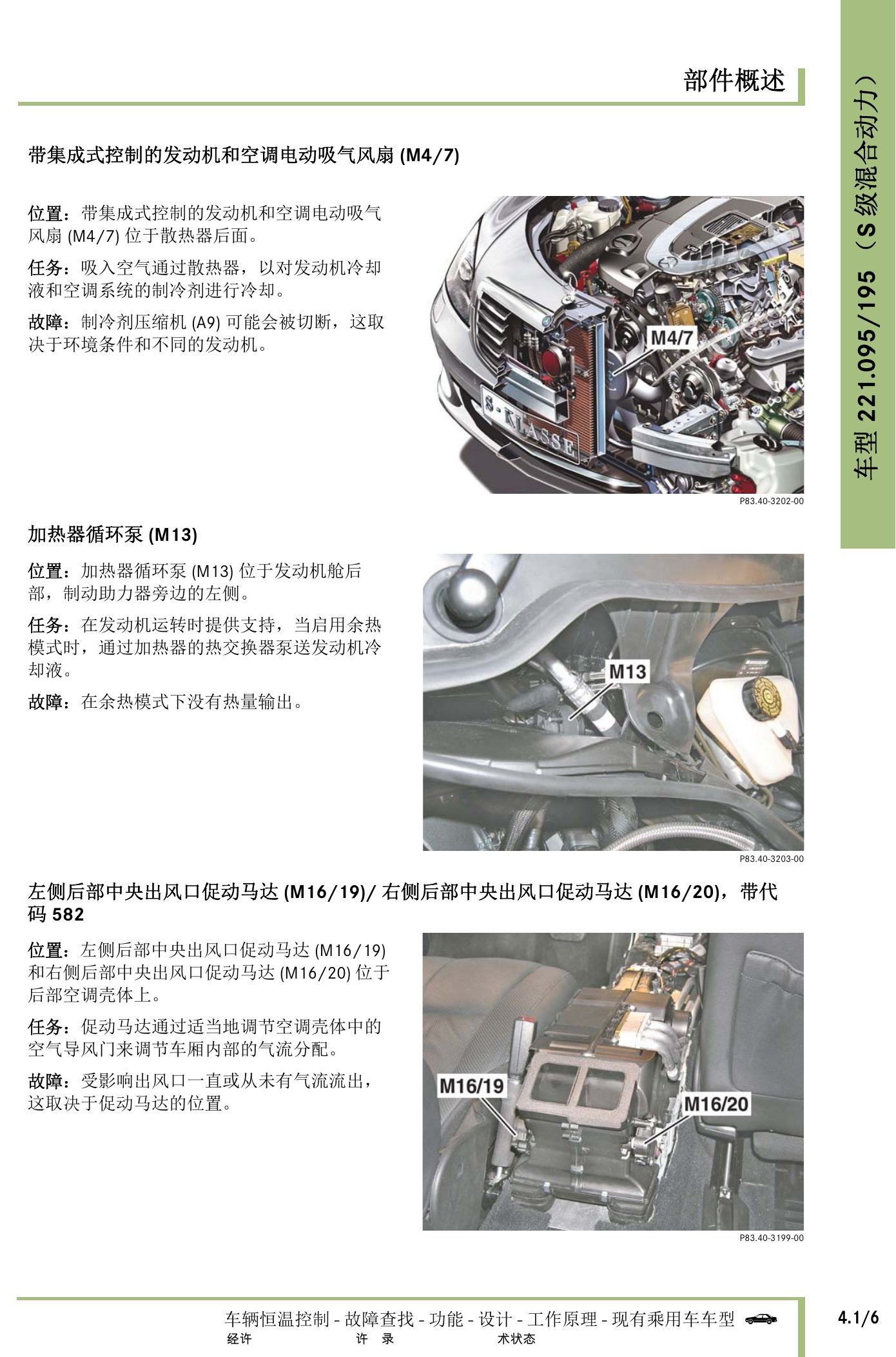

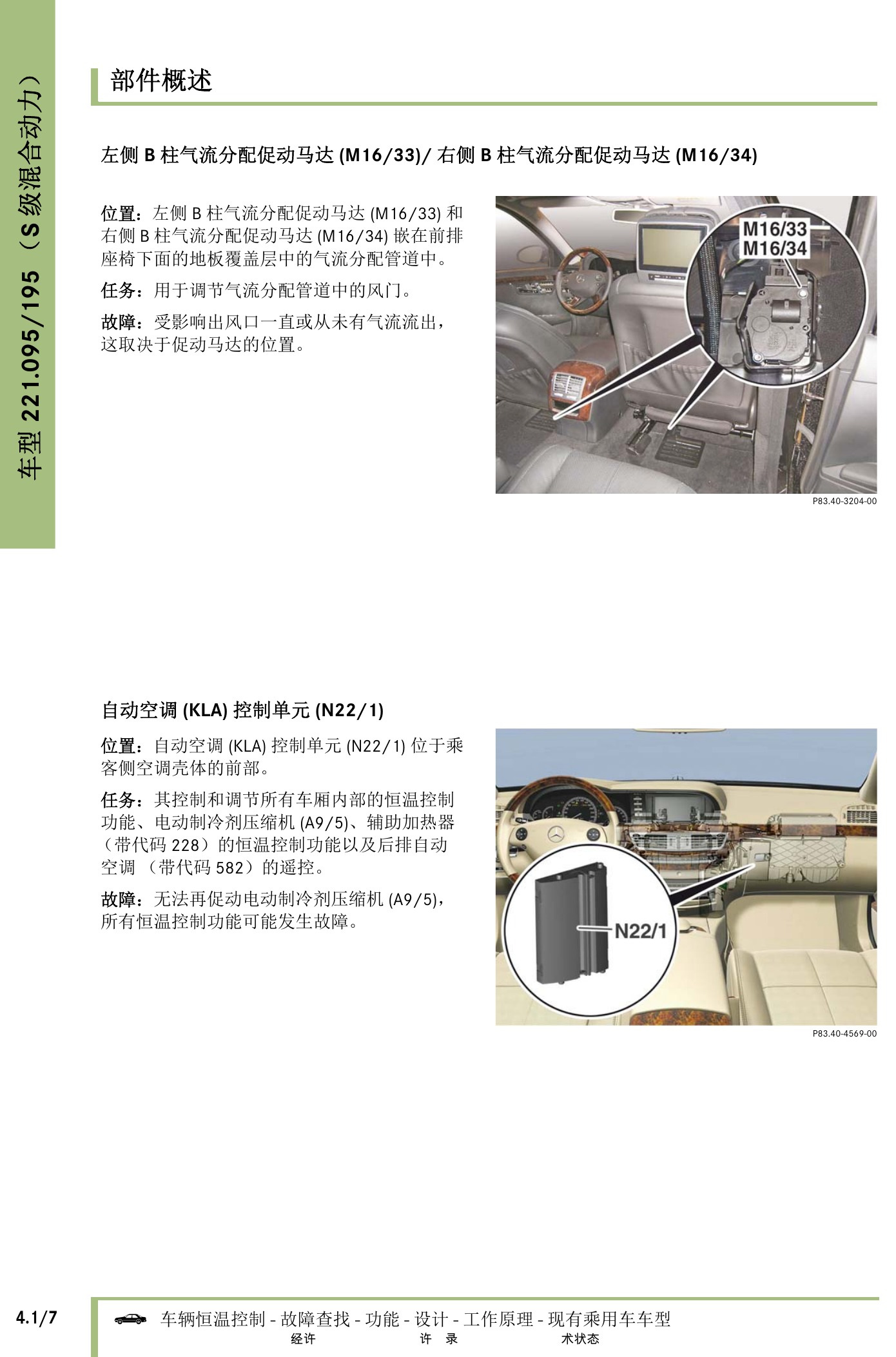

奔驰车辆恒温控制技术指南原第671页。
奔驰车辆恒温控制技术指南原第672页。

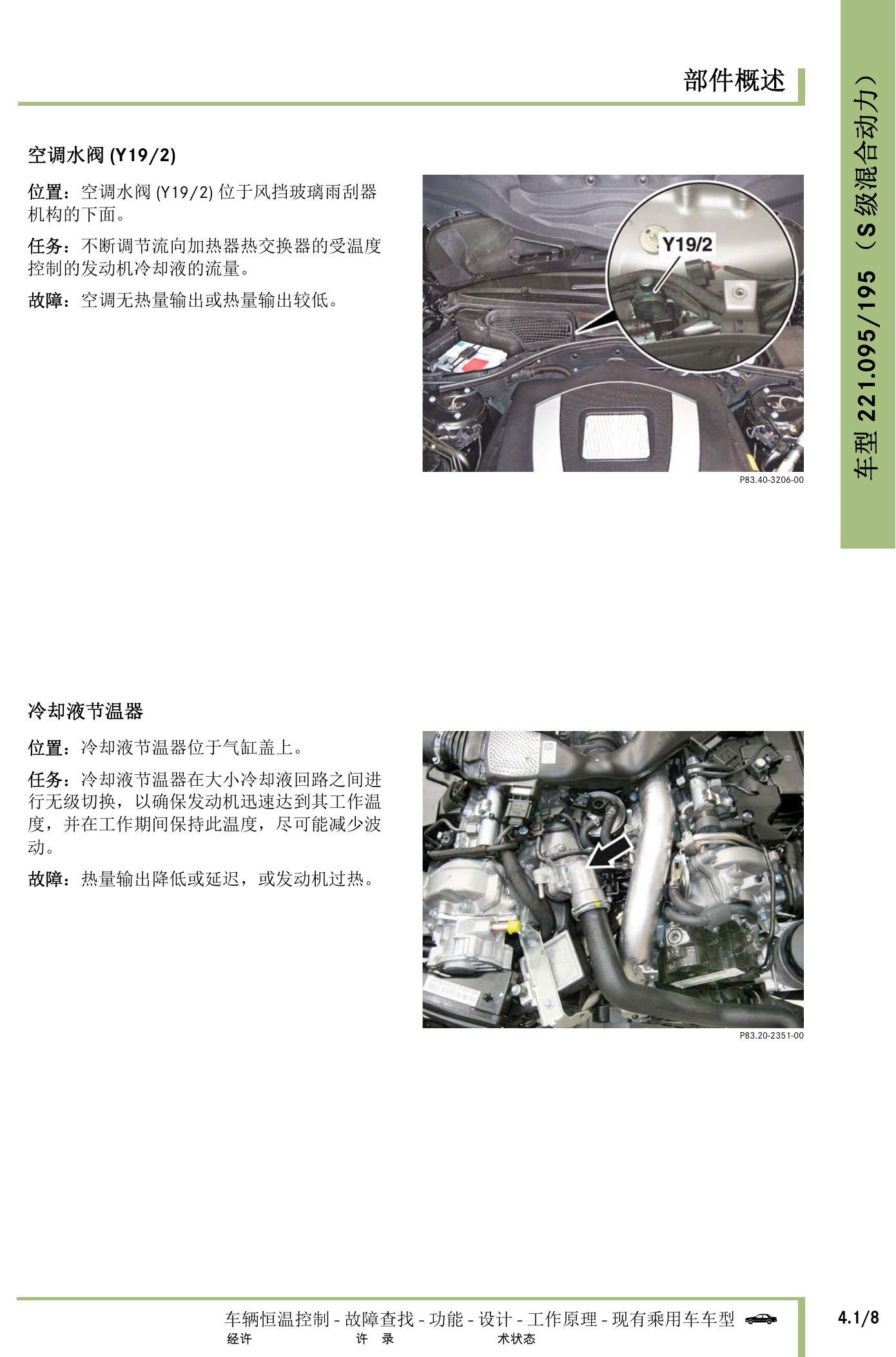

奔驰车辆恒温控制技术指南原第673页。
奔驰车辆恒温控制技术指南原第674页。

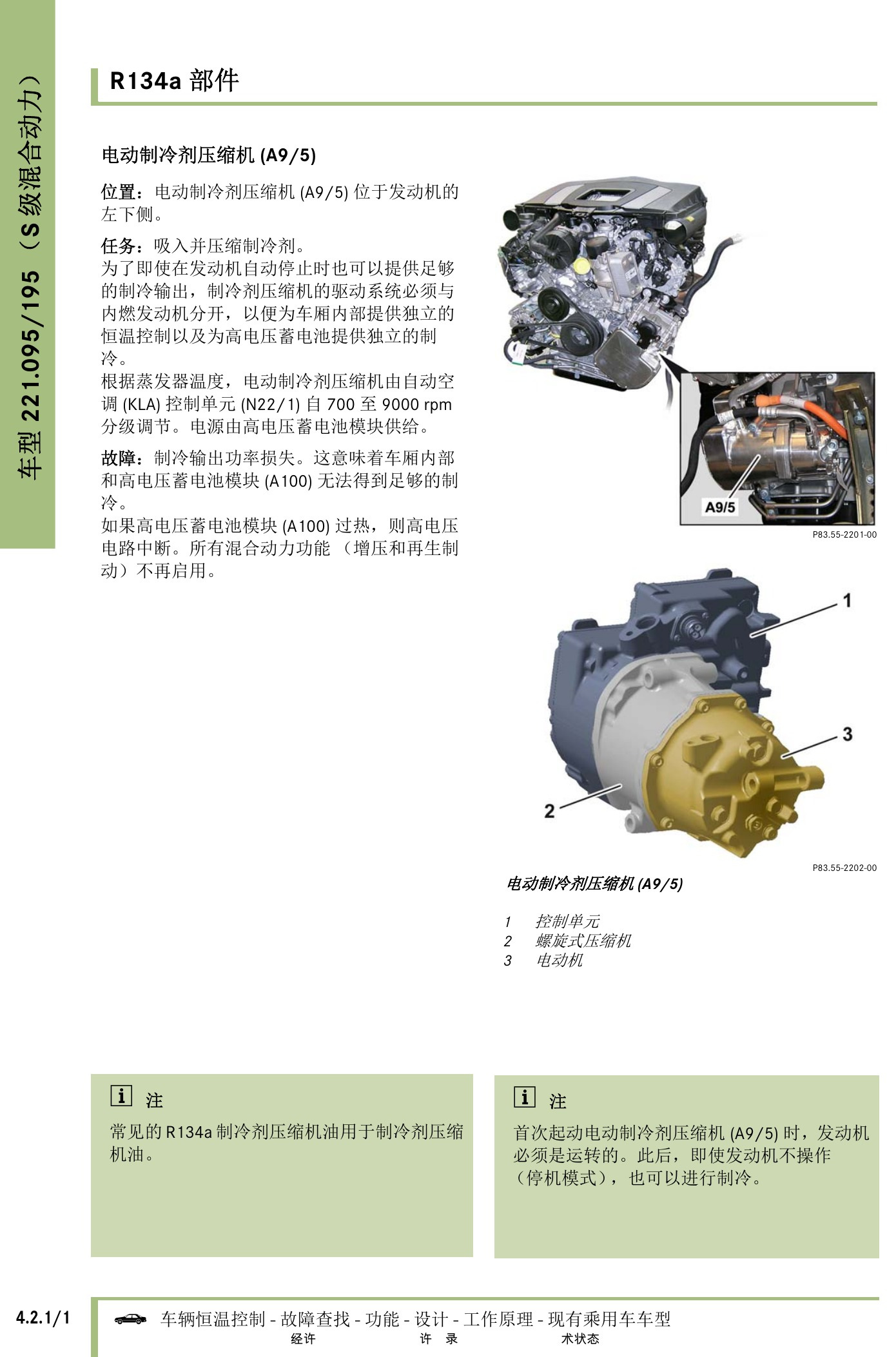

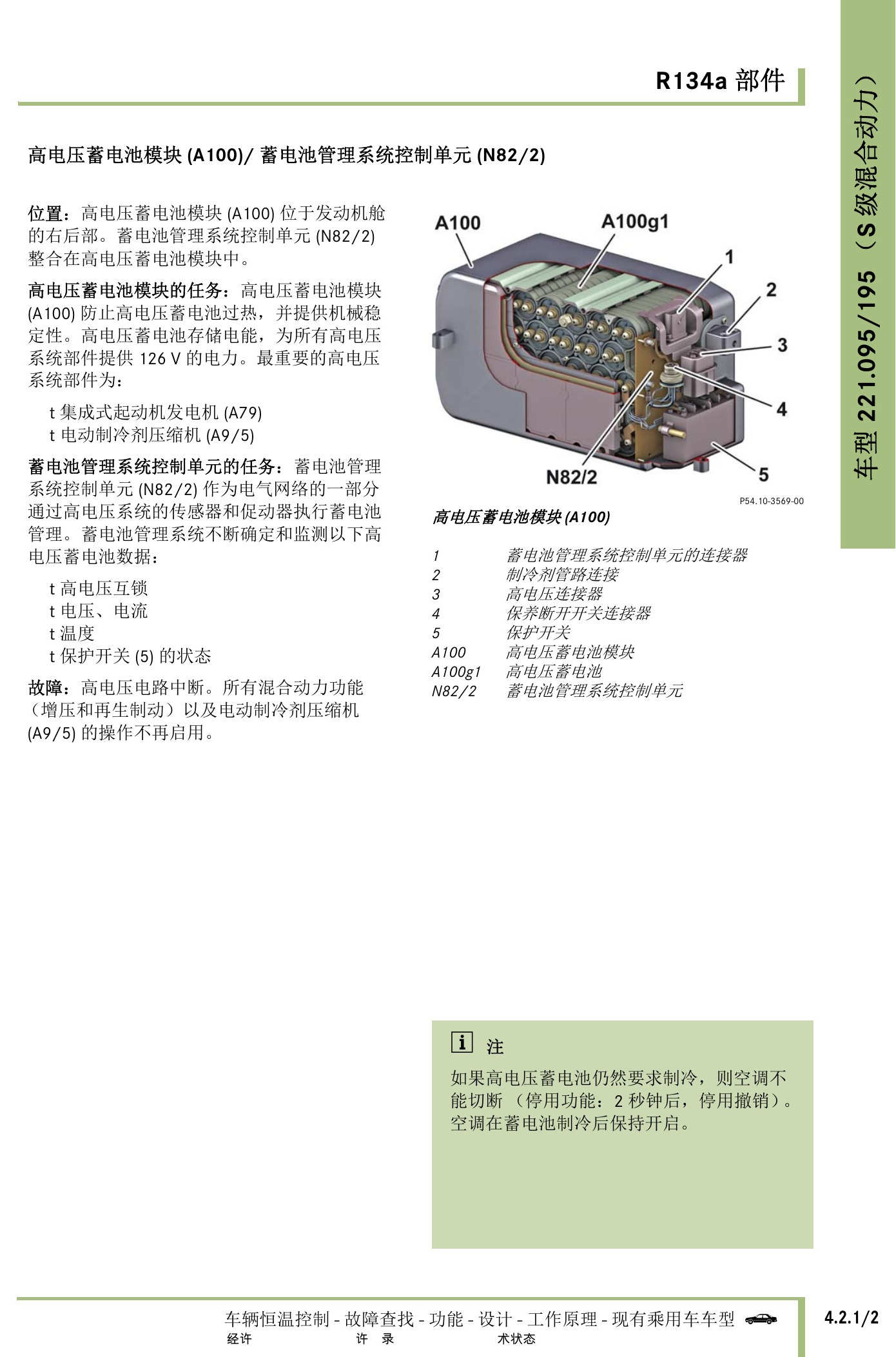

奔驰车辆恒温控制技术指南原第675页。

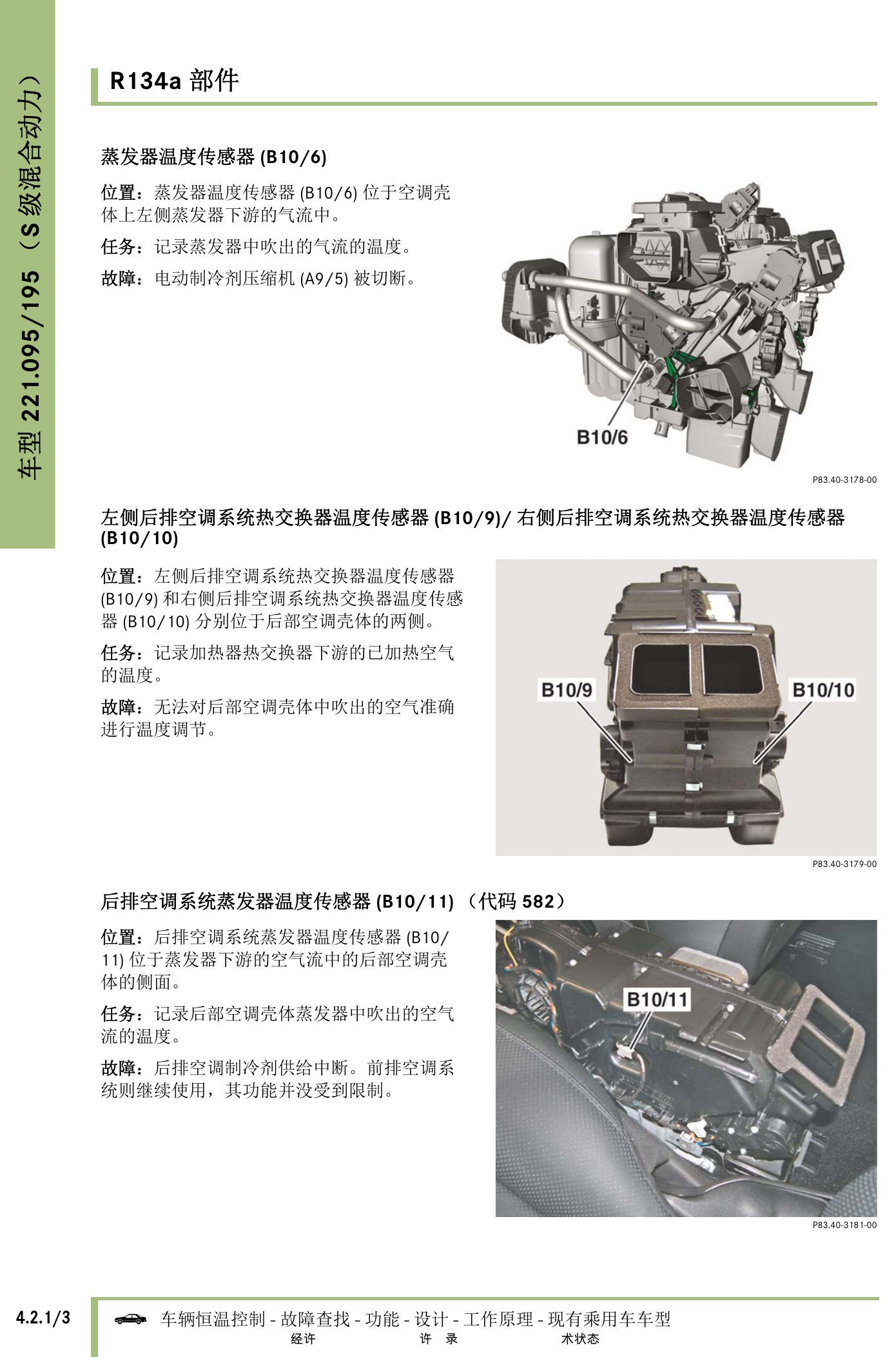

奔驰车辆恒温控制技术指南原第676页。

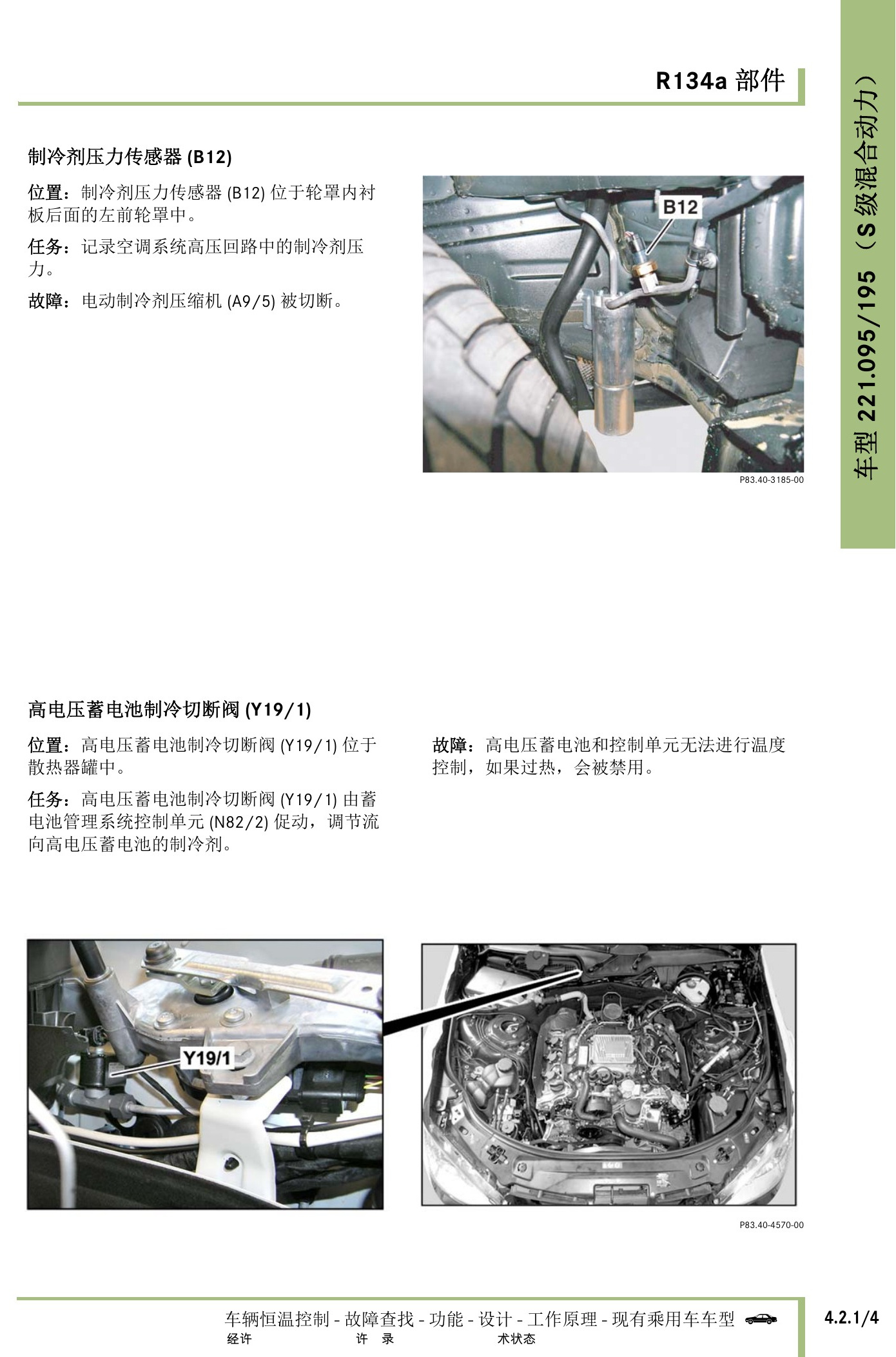

奔驰车辆恒温控制技术指南原第677页。

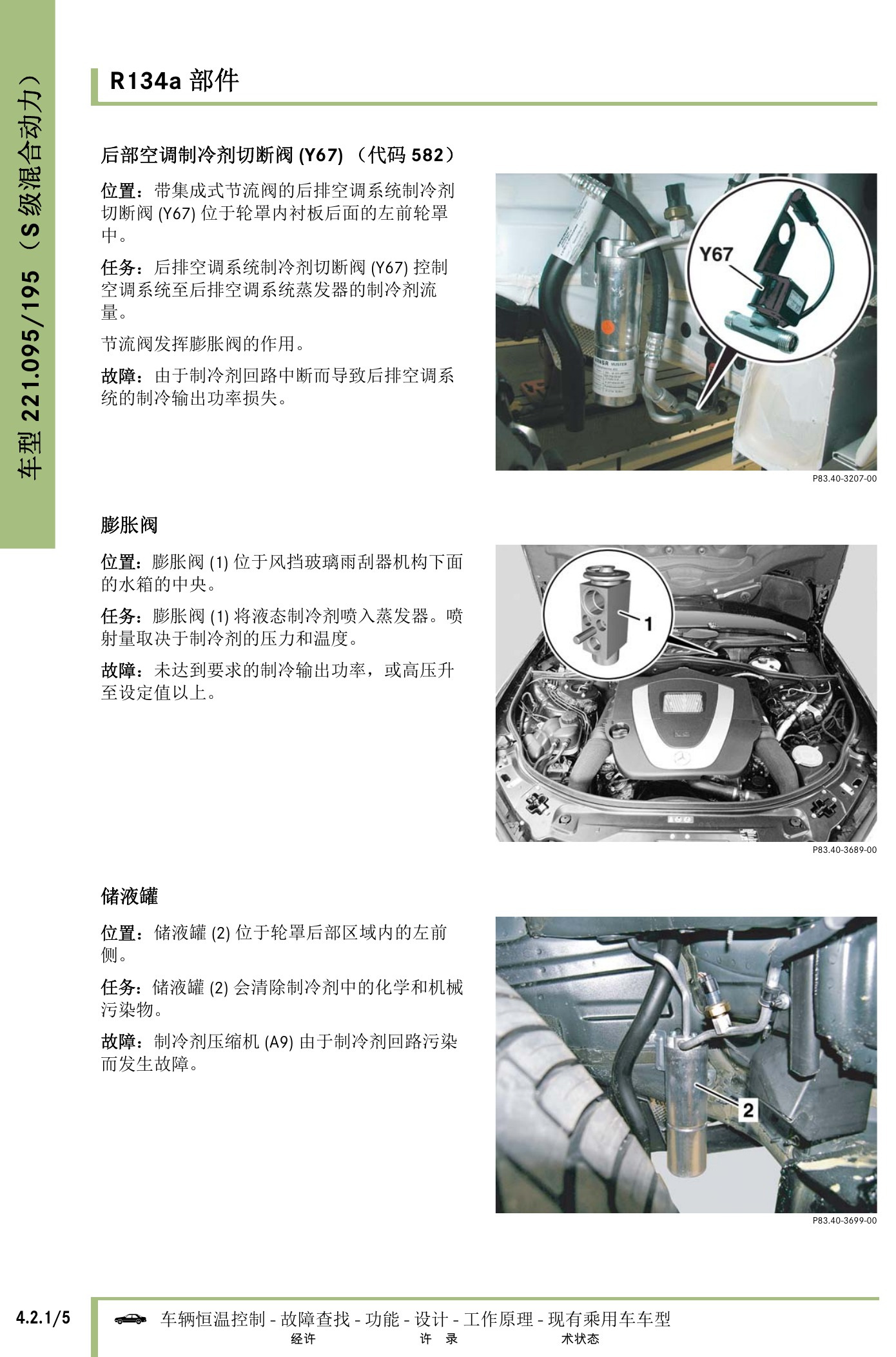

奔驰车辆恒温控制技术指南原第678页。

三、R230 SL级恒温控制资料

SL级部分覆盖车型特有投诉、功能与工作原理、辅助加热器系统及主要部件。

奔驰车辆恒温控制技术指南原第679页。

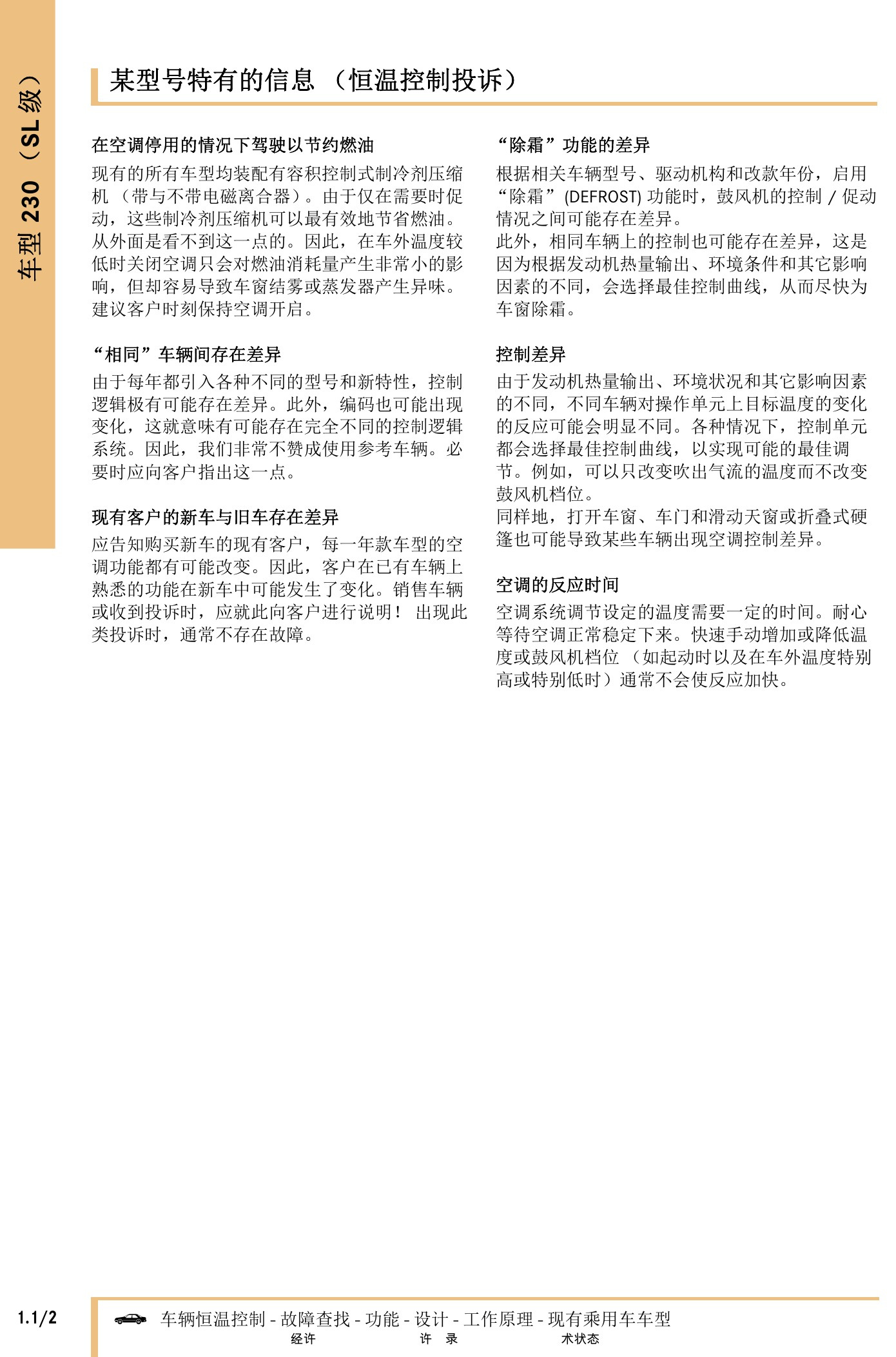

奔驰车辆恒温控制技术指南原第680页。

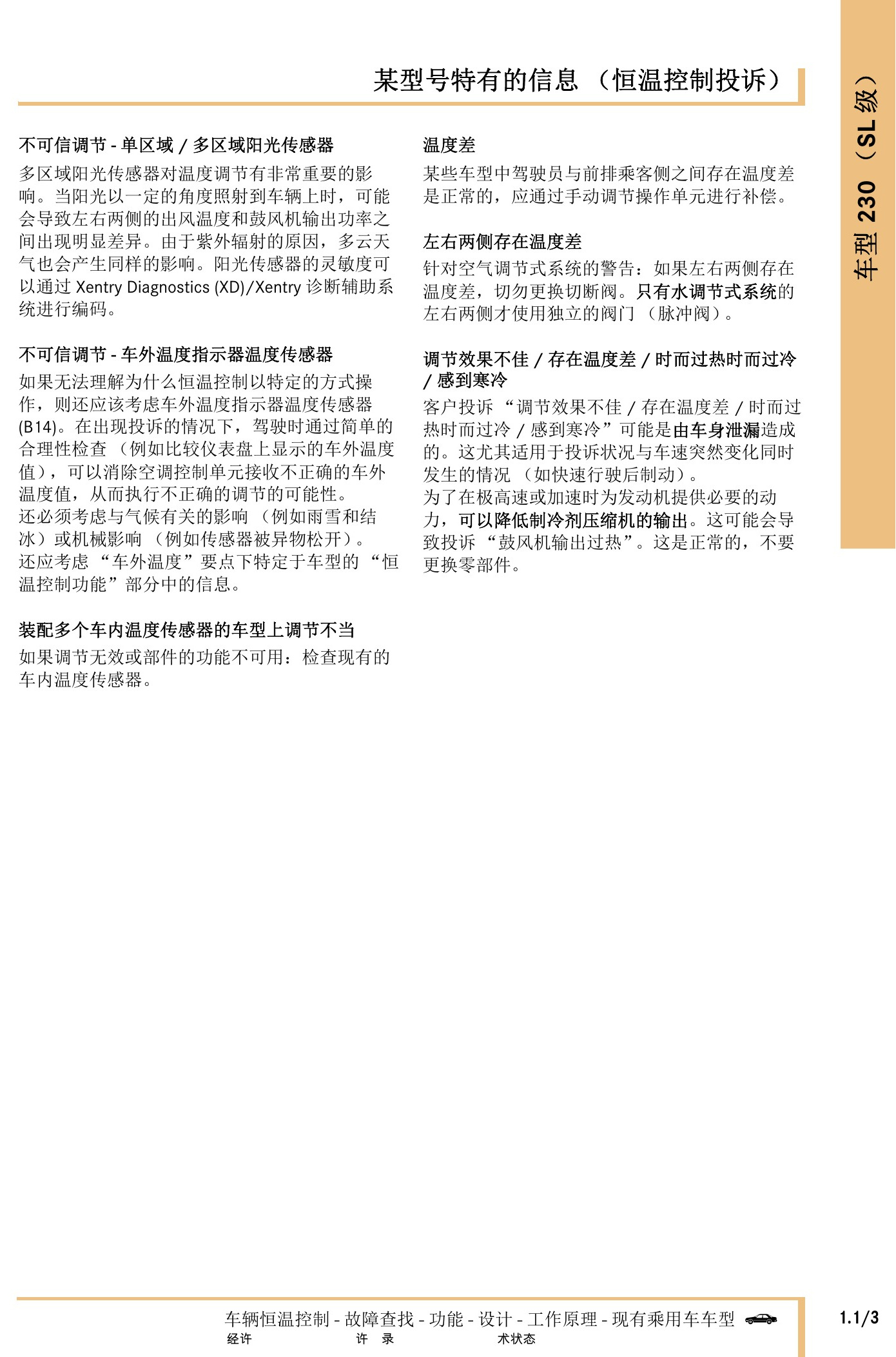

奔驰车辆恒温控制技术指南原第681页。
奔驰车辆恒温控制技术指南原第682页。

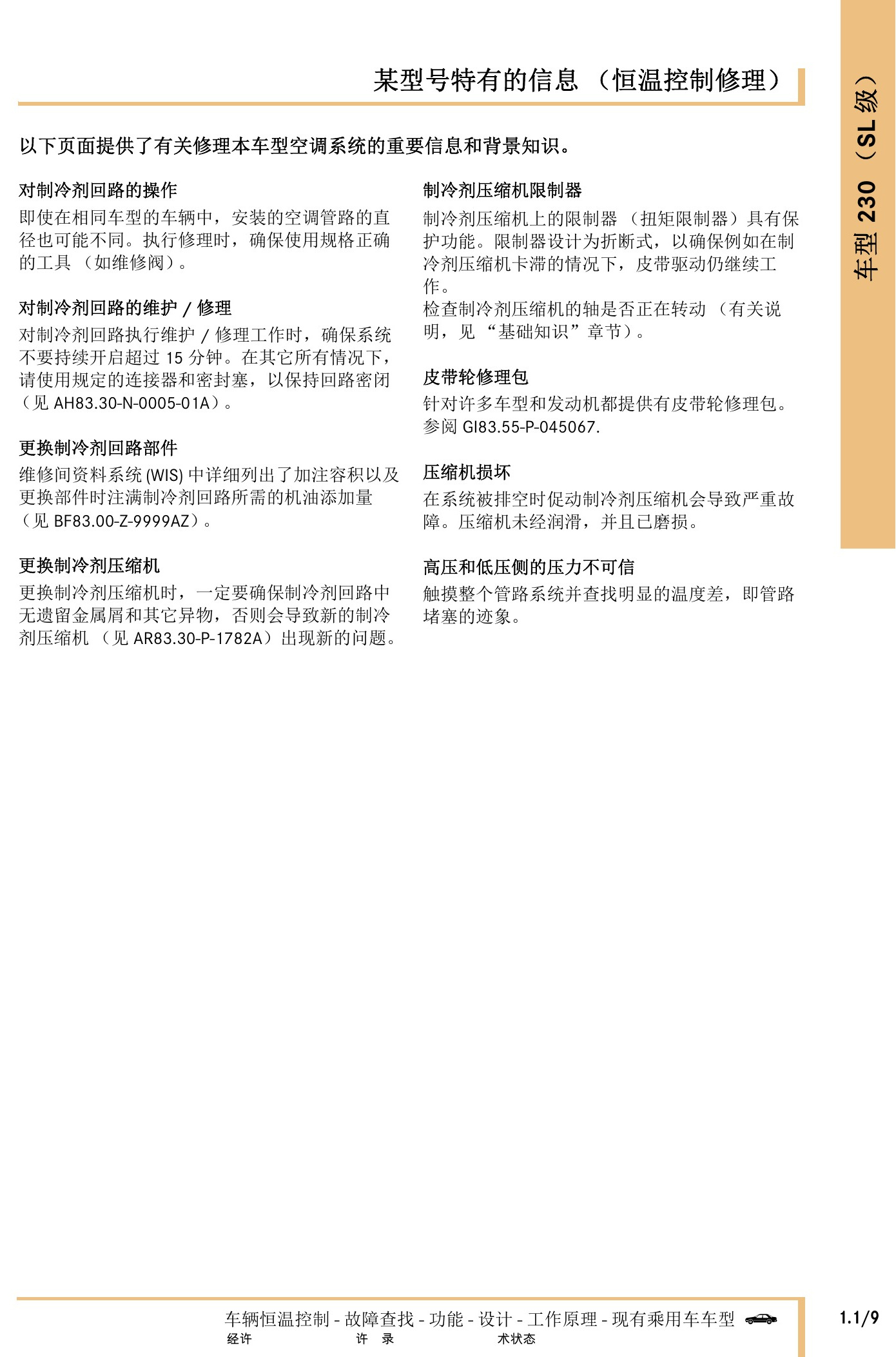

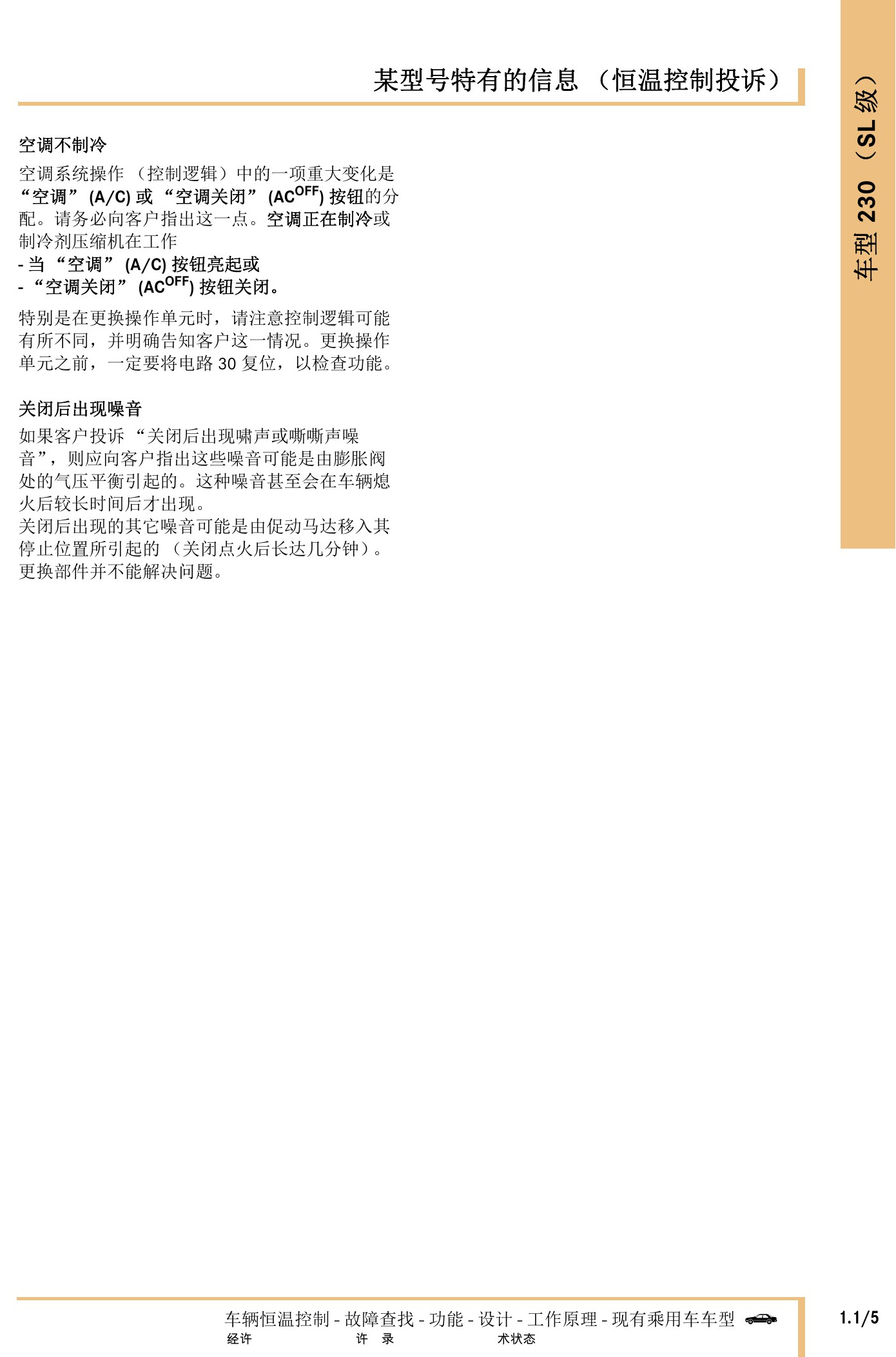

奔驰车辆恒温控制技术指南原第683页。

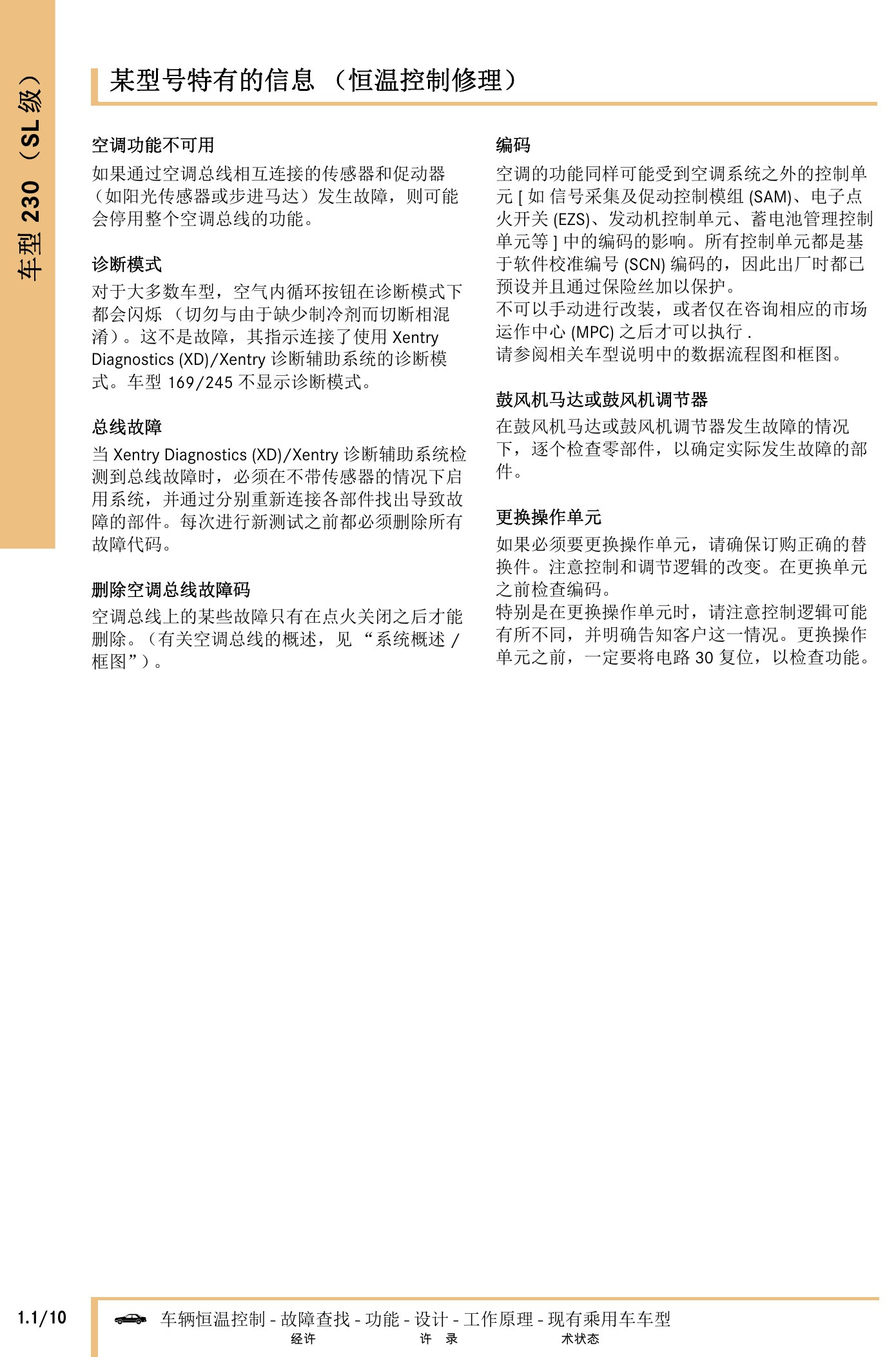

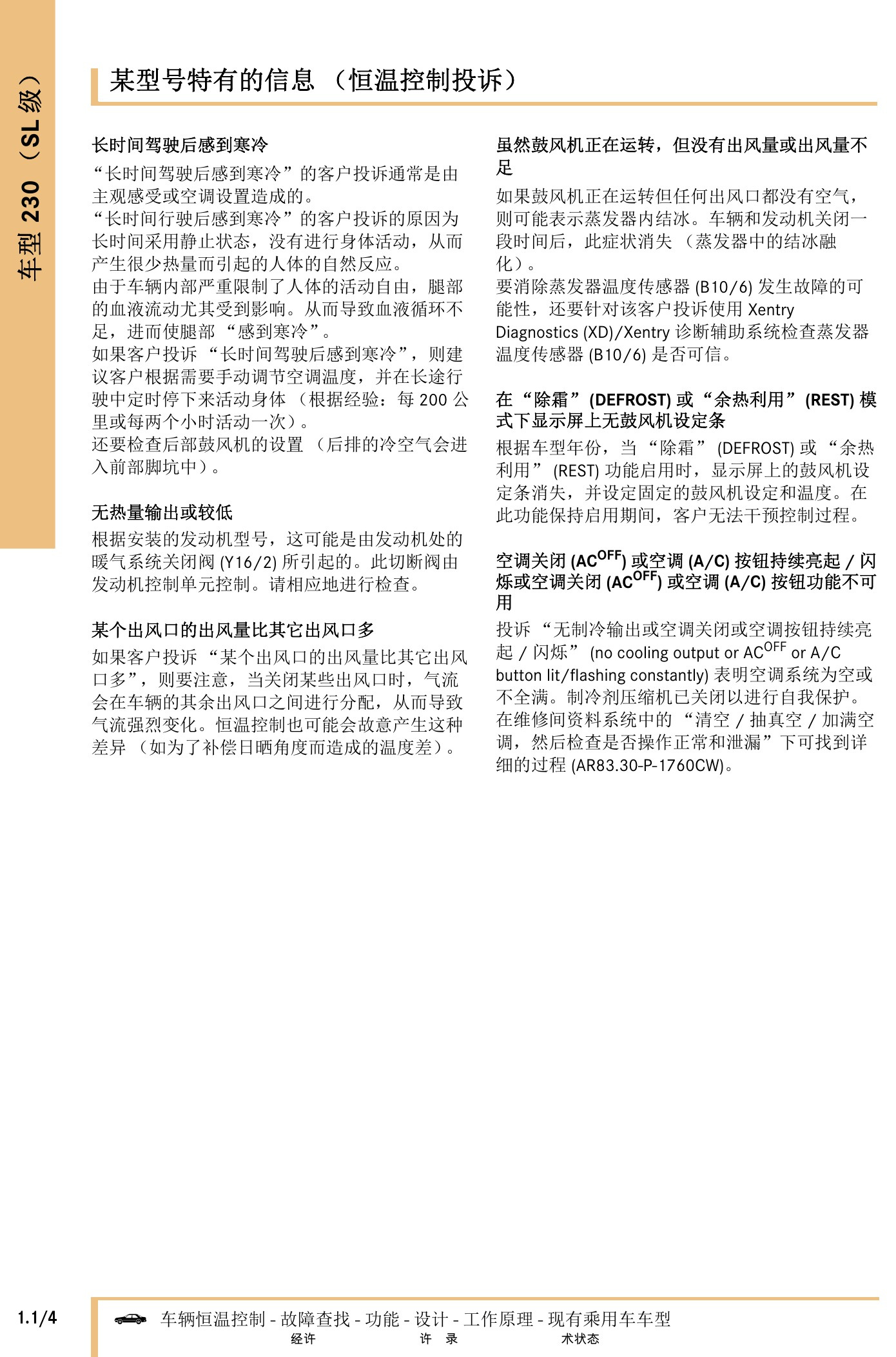

奔驰车辆恒温控制技术指南原第684页。

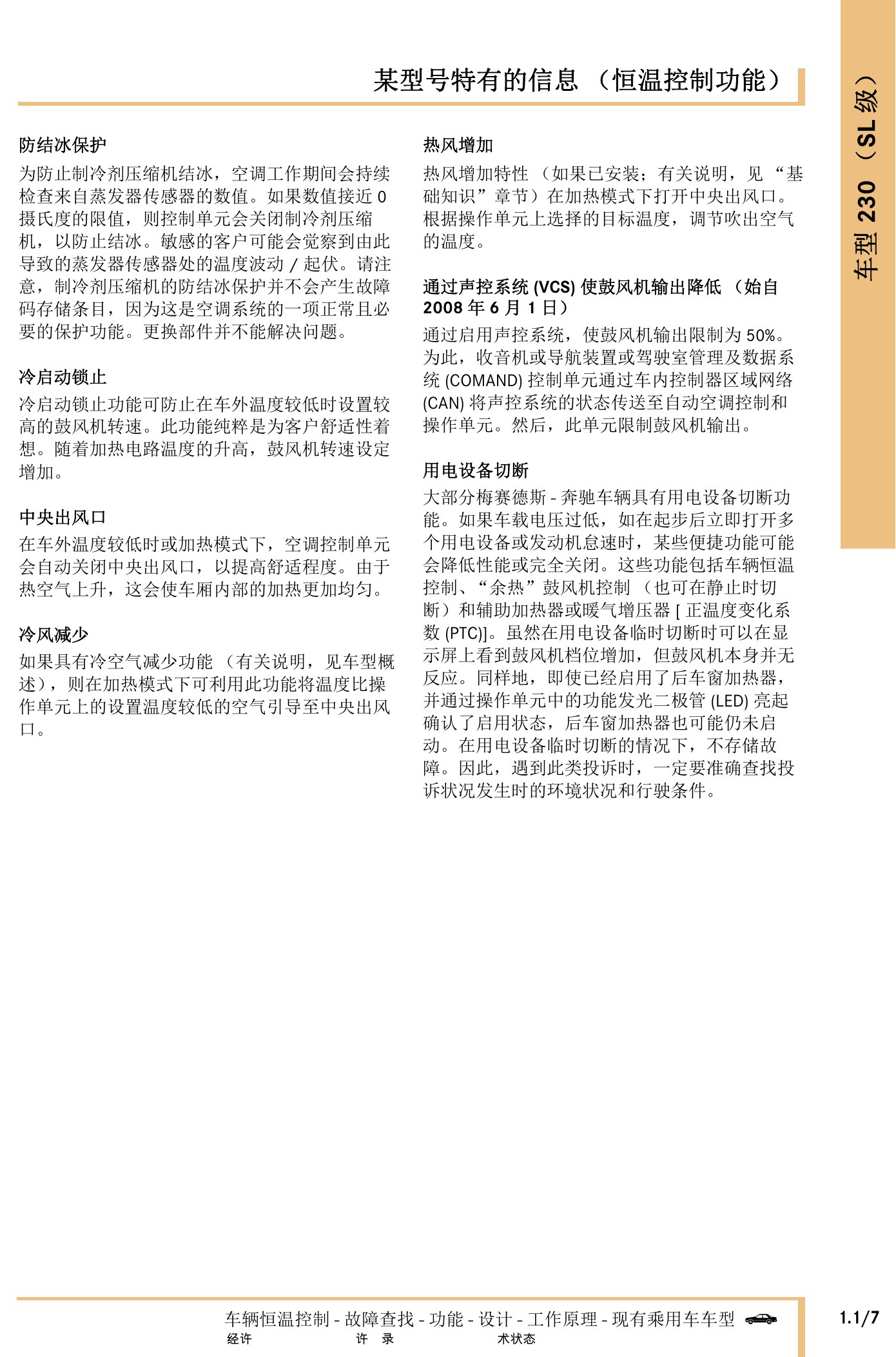

奔驰车辆恒温控制技术指南原第685页。

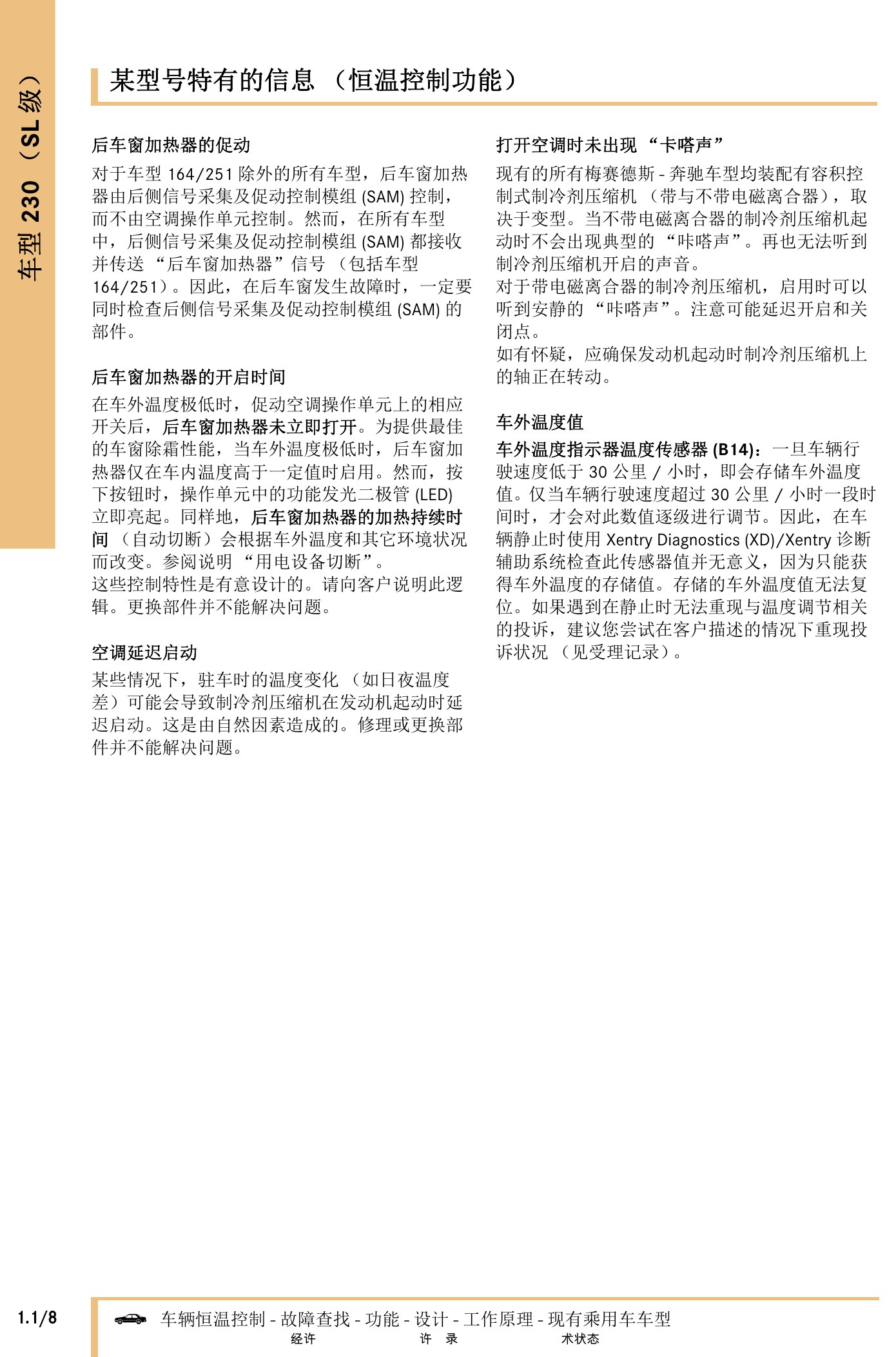

奔驰车辆恒温控制技术指南原第686页。
奔驰车辆恒温控制技术指南原第687页。
奔驰车辆恒温控制技术指南原第688页。

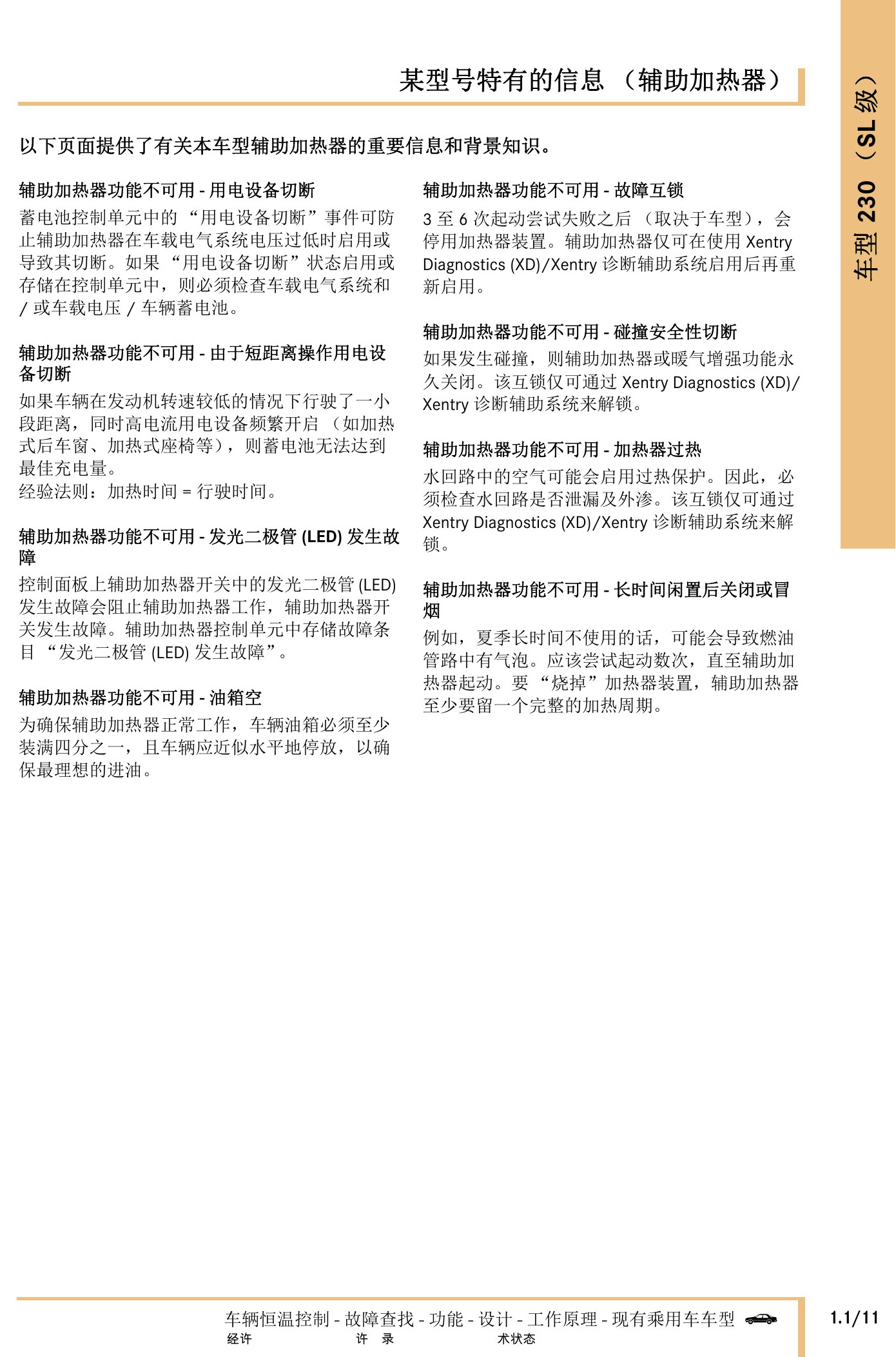

奔驰车辆恒温控制技术指南原第689页。

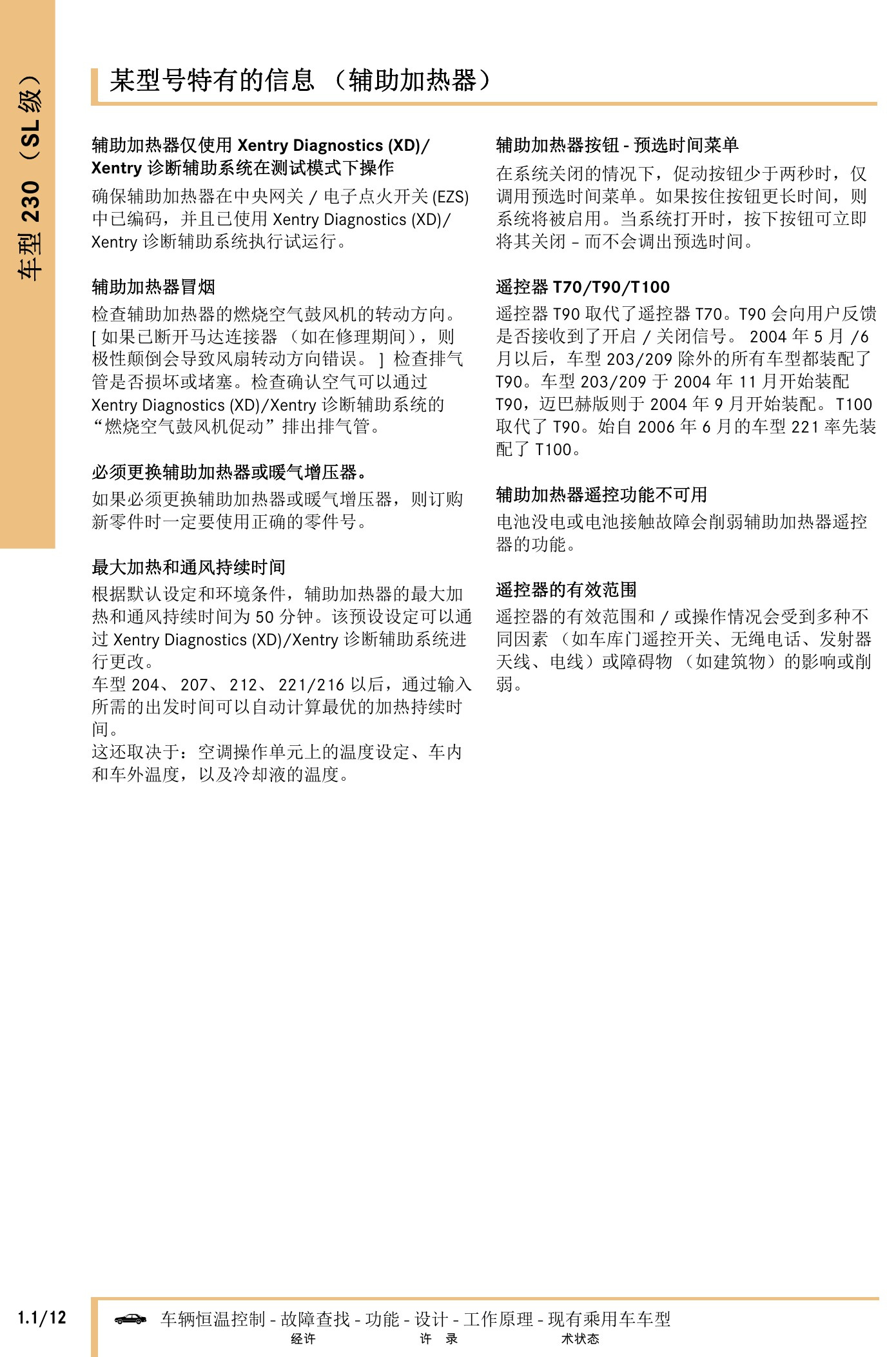

奔驰车辆恒温控制技术指南原第690页。

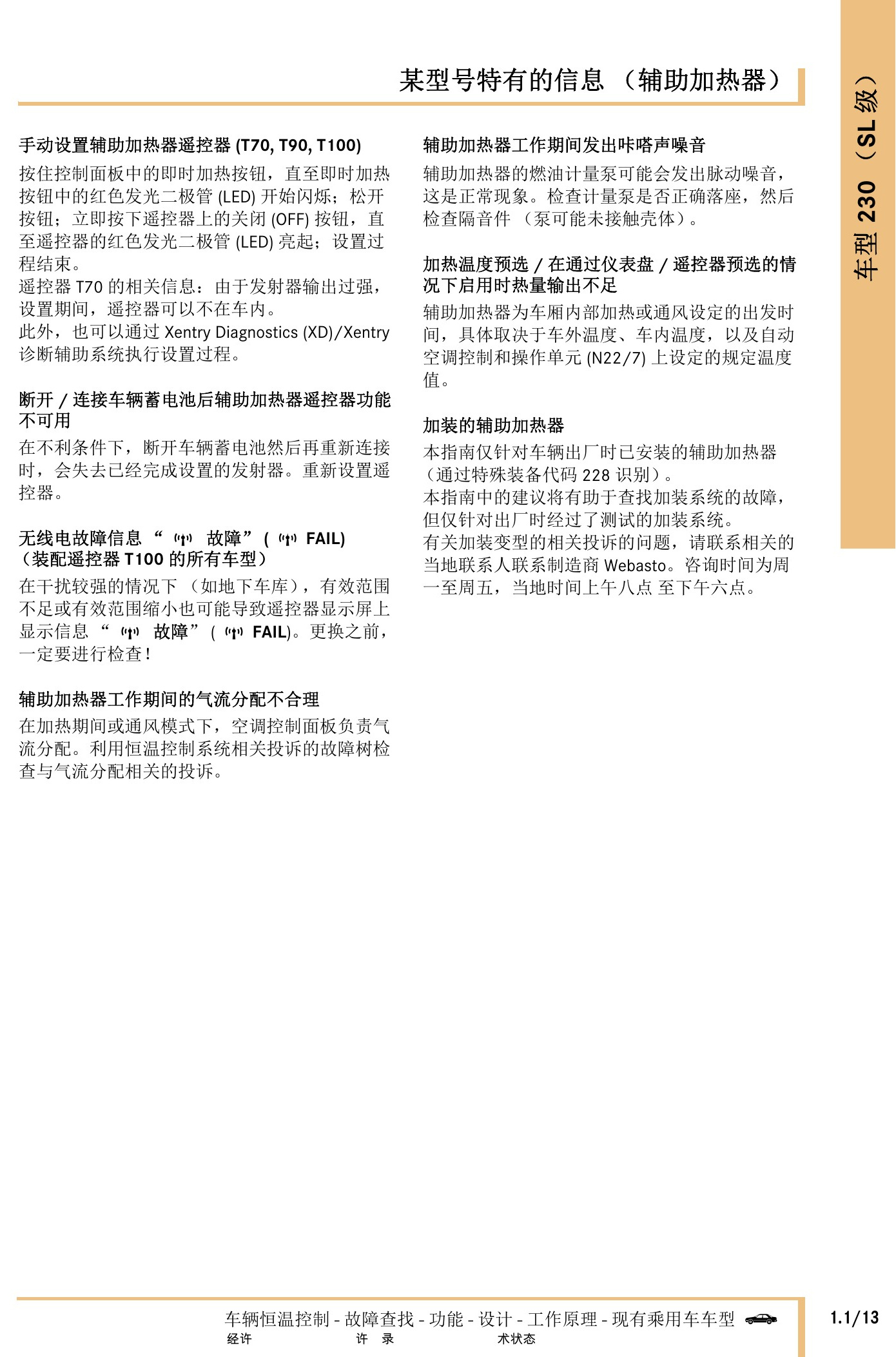

奔驰车辆恒温控制技术指南原第691页。

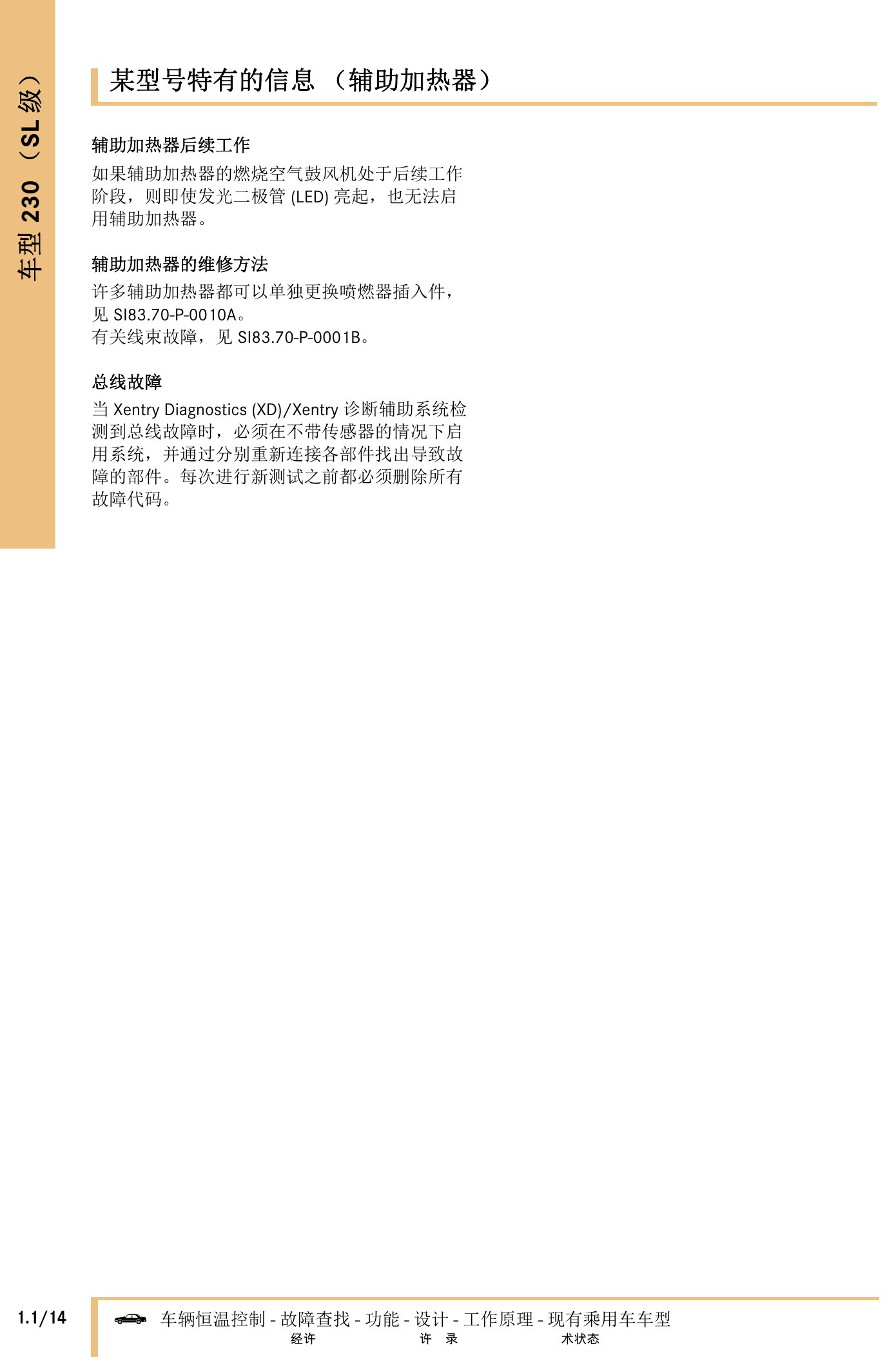

奔驰车辆恒温控制技术指南原第692页。
奔驰车辆恒温控制技术指南原第693页。

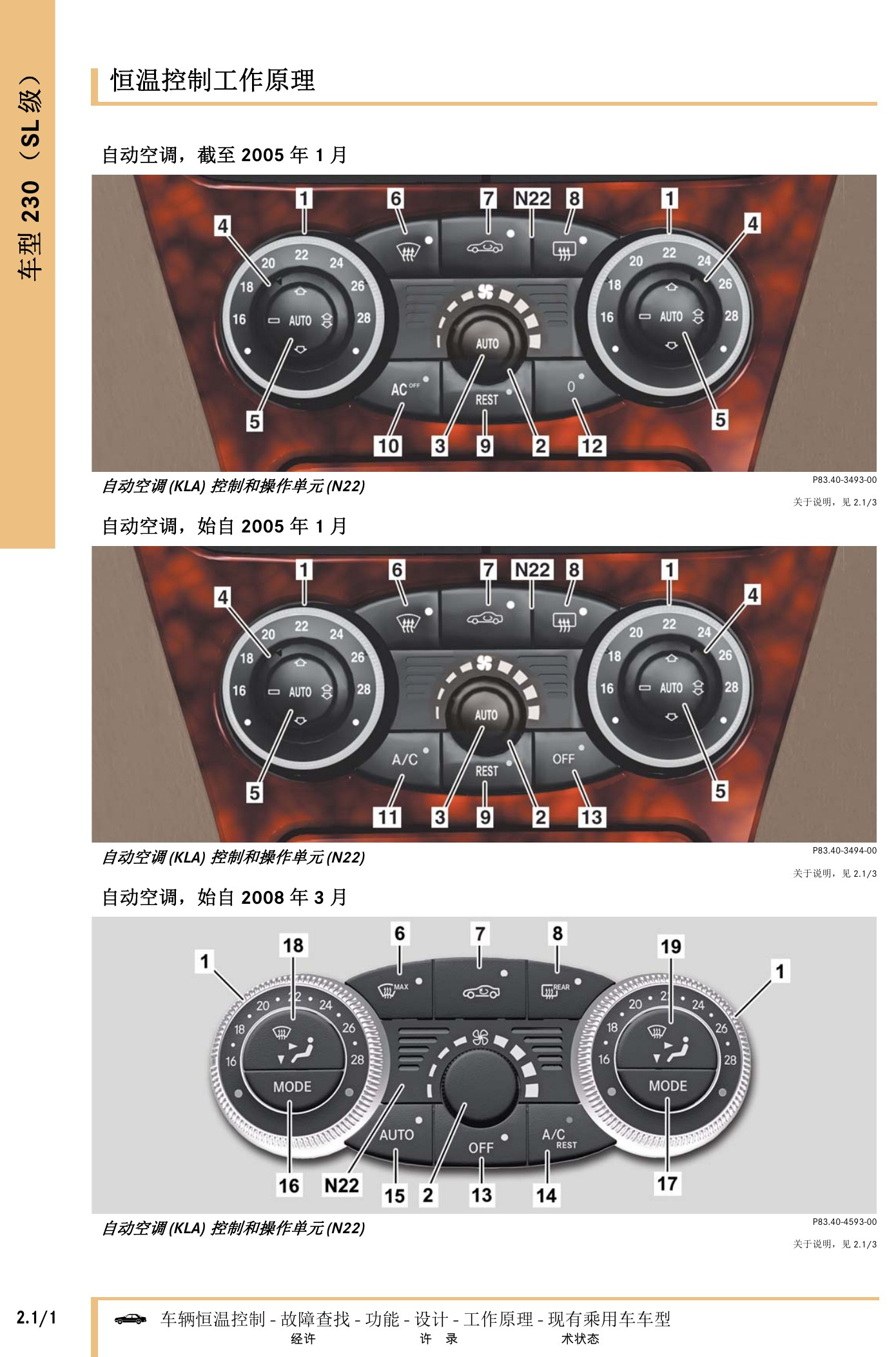

奔驰车辆恒温控制技术指南原第694页。

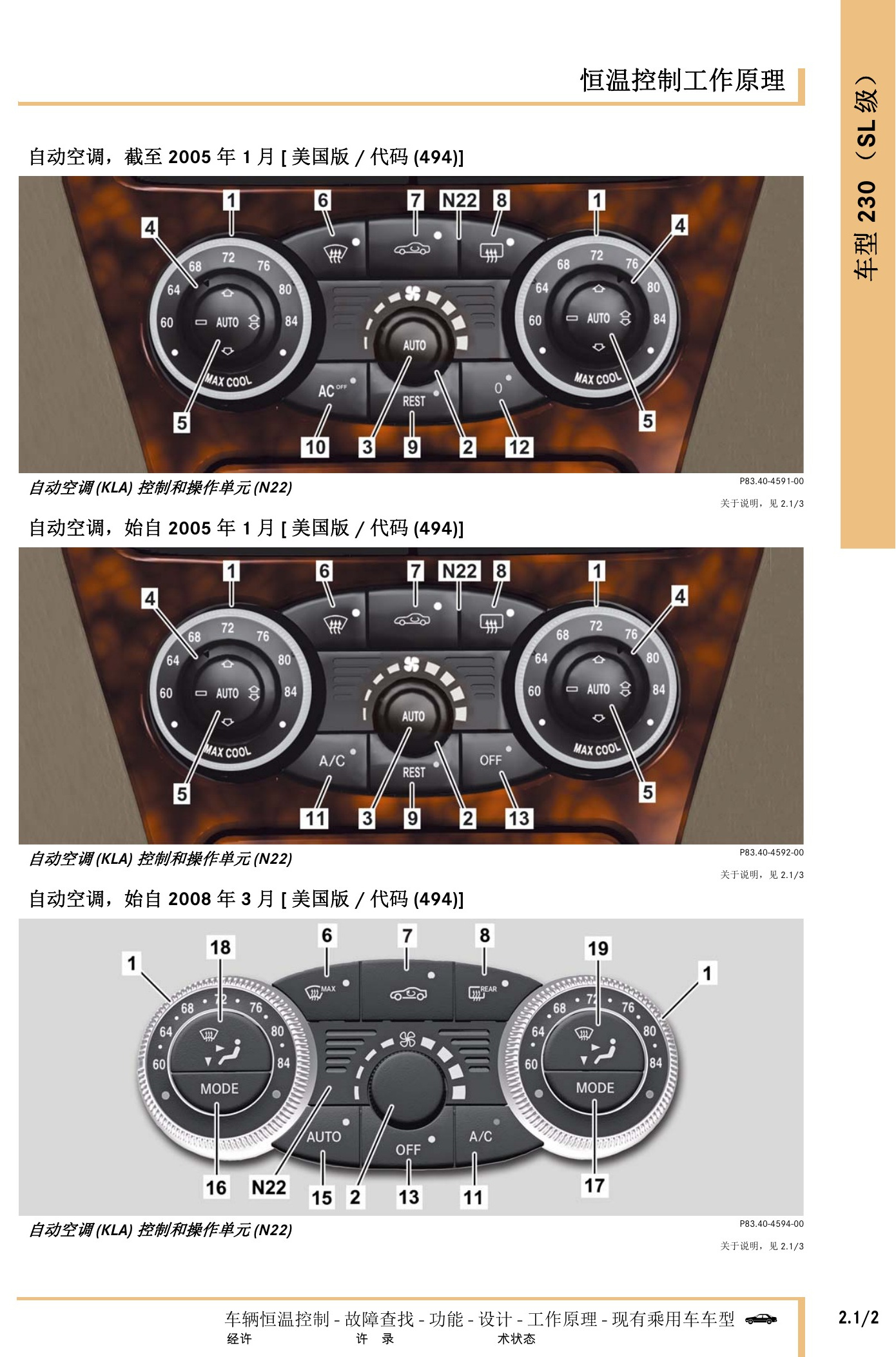

奔驰车辆恒温控制技术指南原第695页。

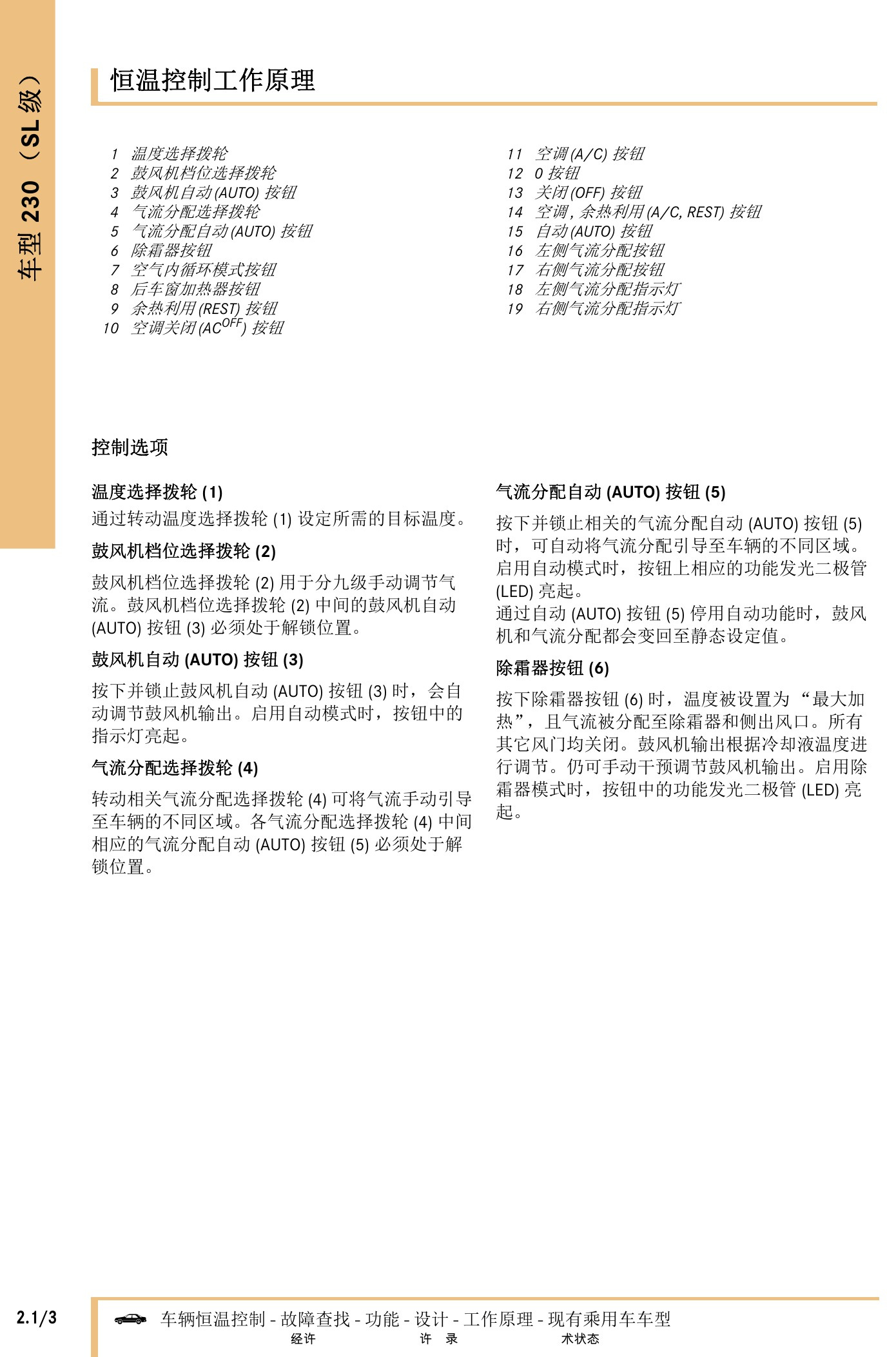

奔驰车辆恒温控制技术指南原第696页。
奔驰车辆恒温控制技术指南原第697页。

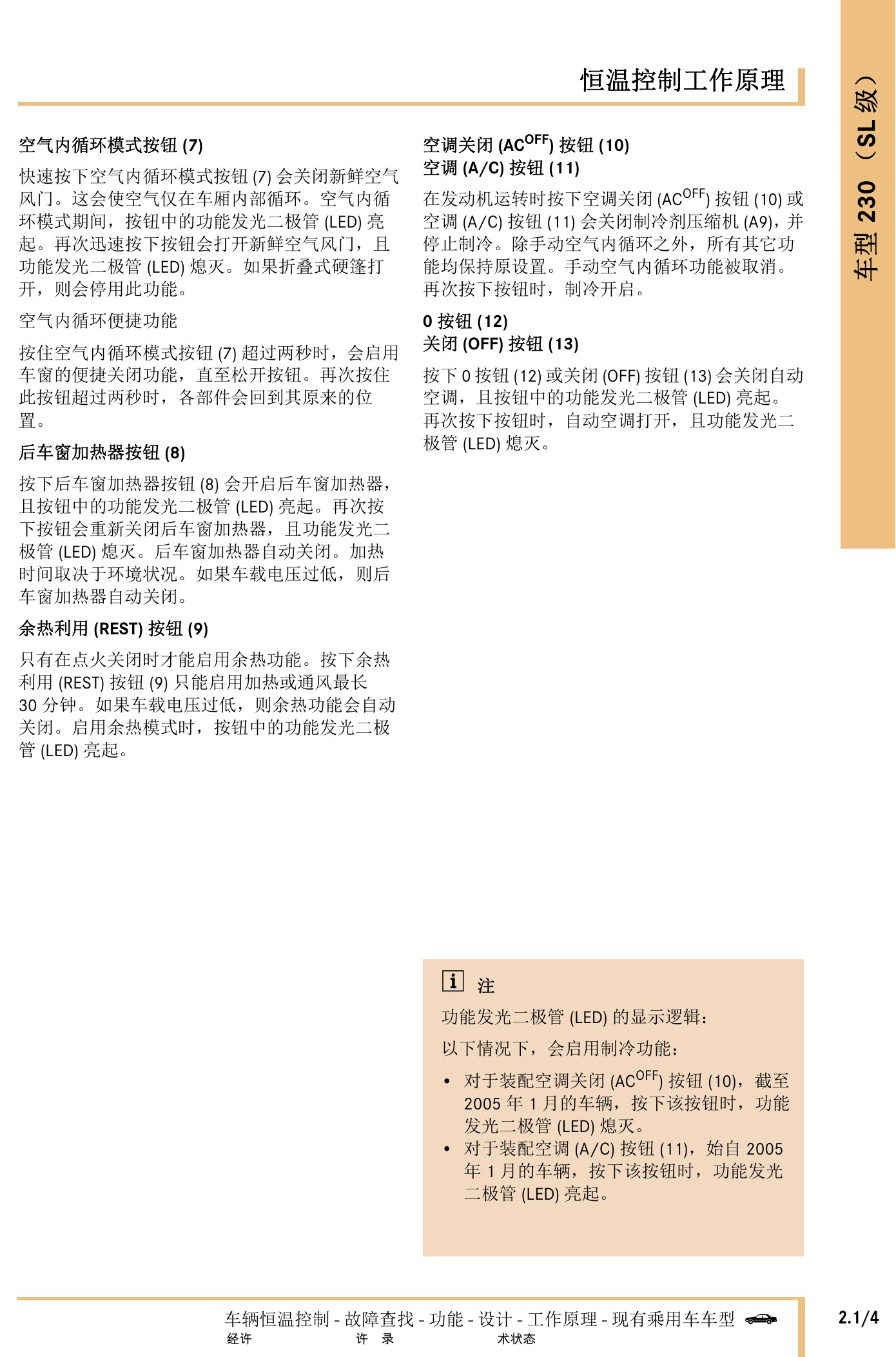

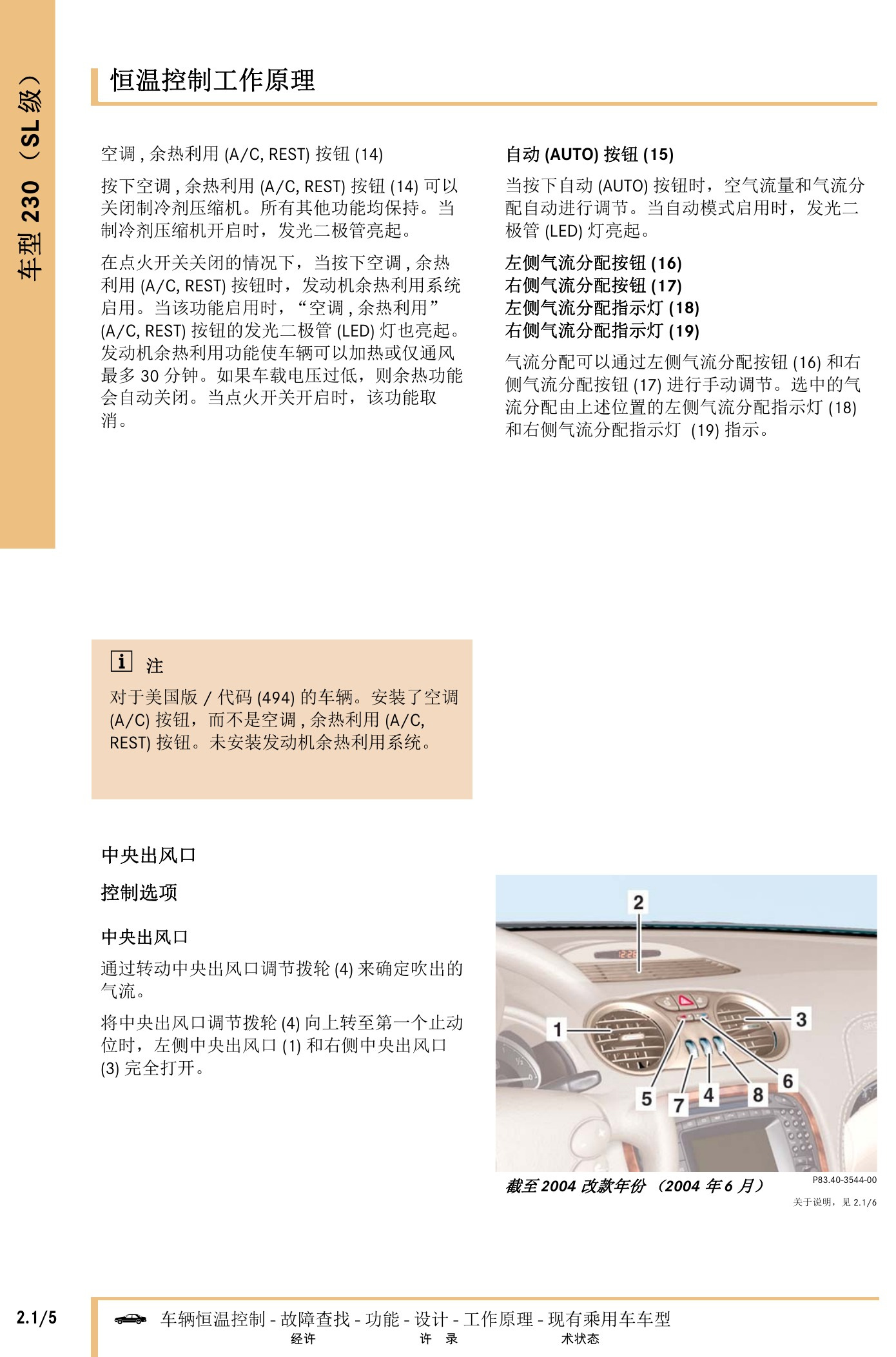

奔驰车辆恒温控制技术指南原第698页。

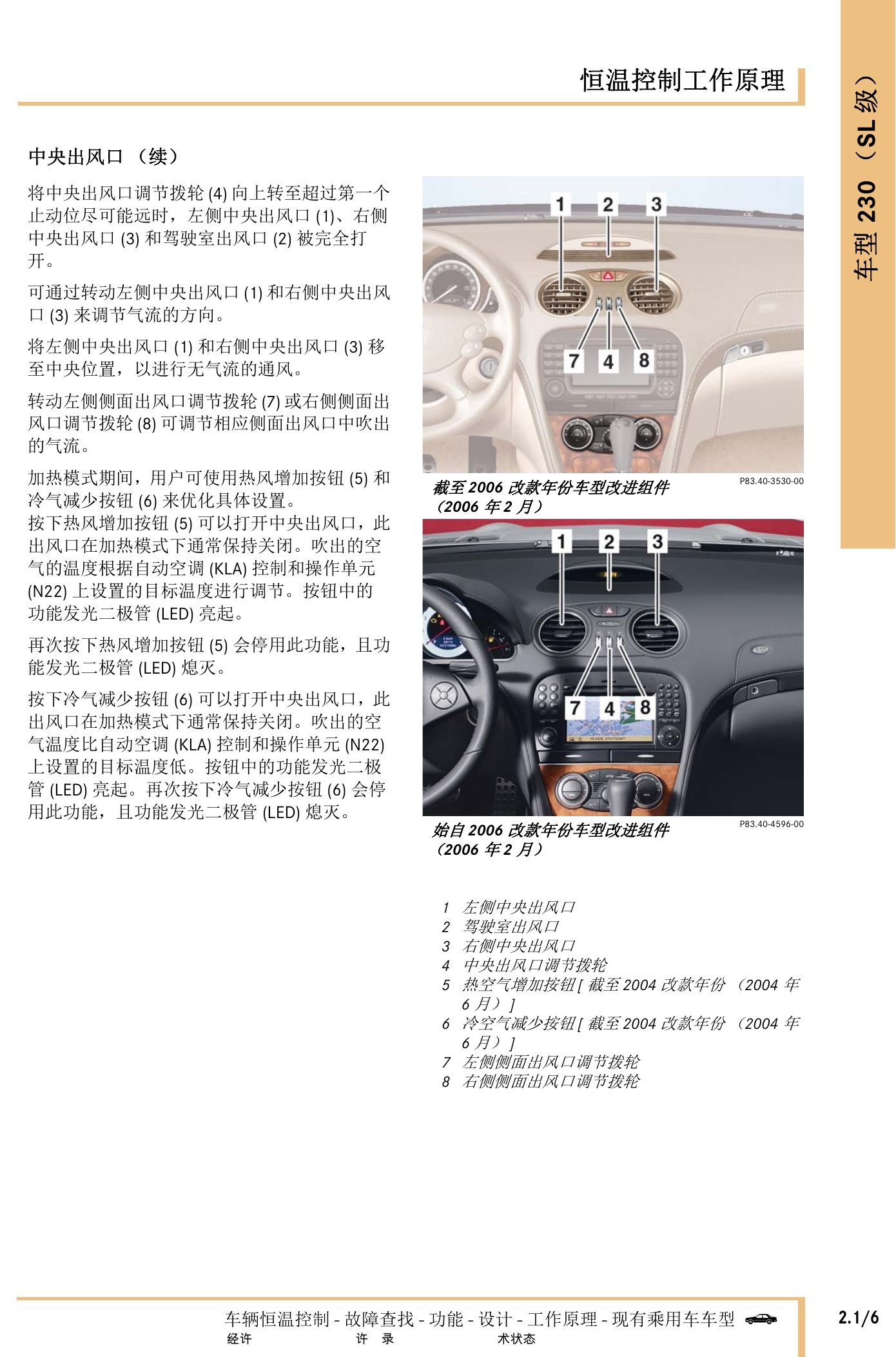

奔驰车辆恒温控制技术指南原第699页。

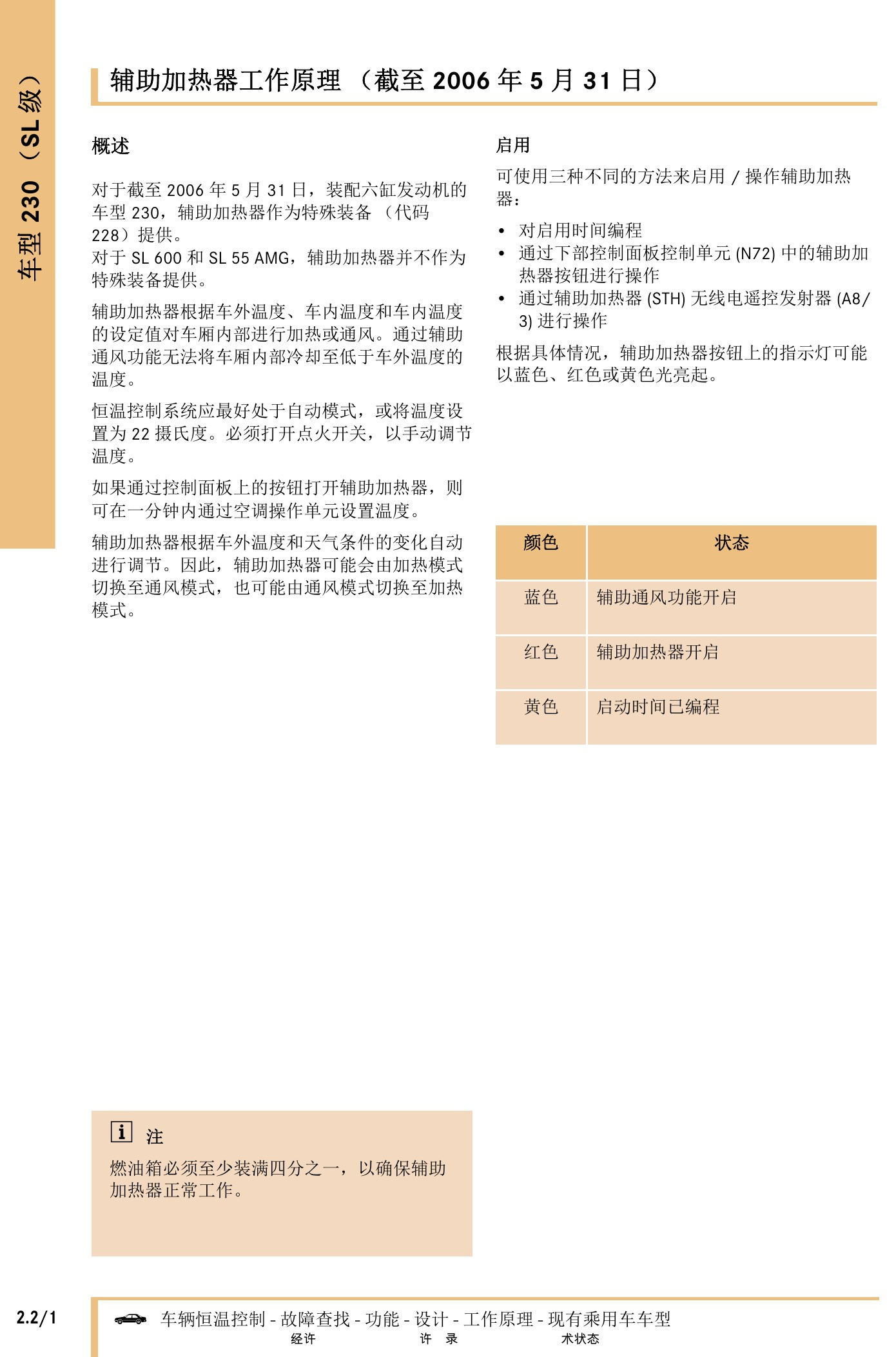

奔驰车辆恒温控制技术指南原第700页。
奔驰车辆恒温控制技术指南原第701页。

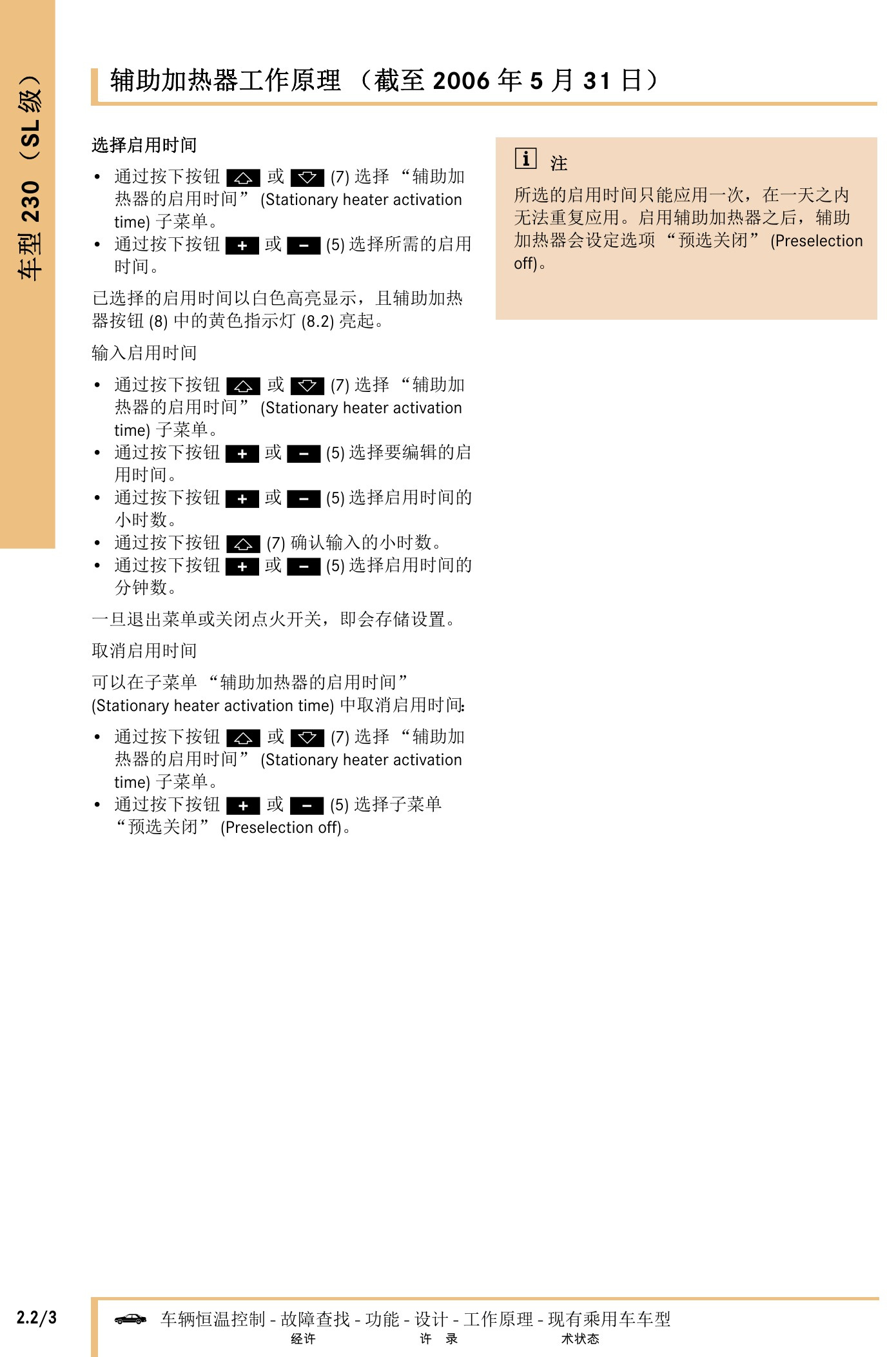

奔驰车辆恒温控制技术指南原第702页。

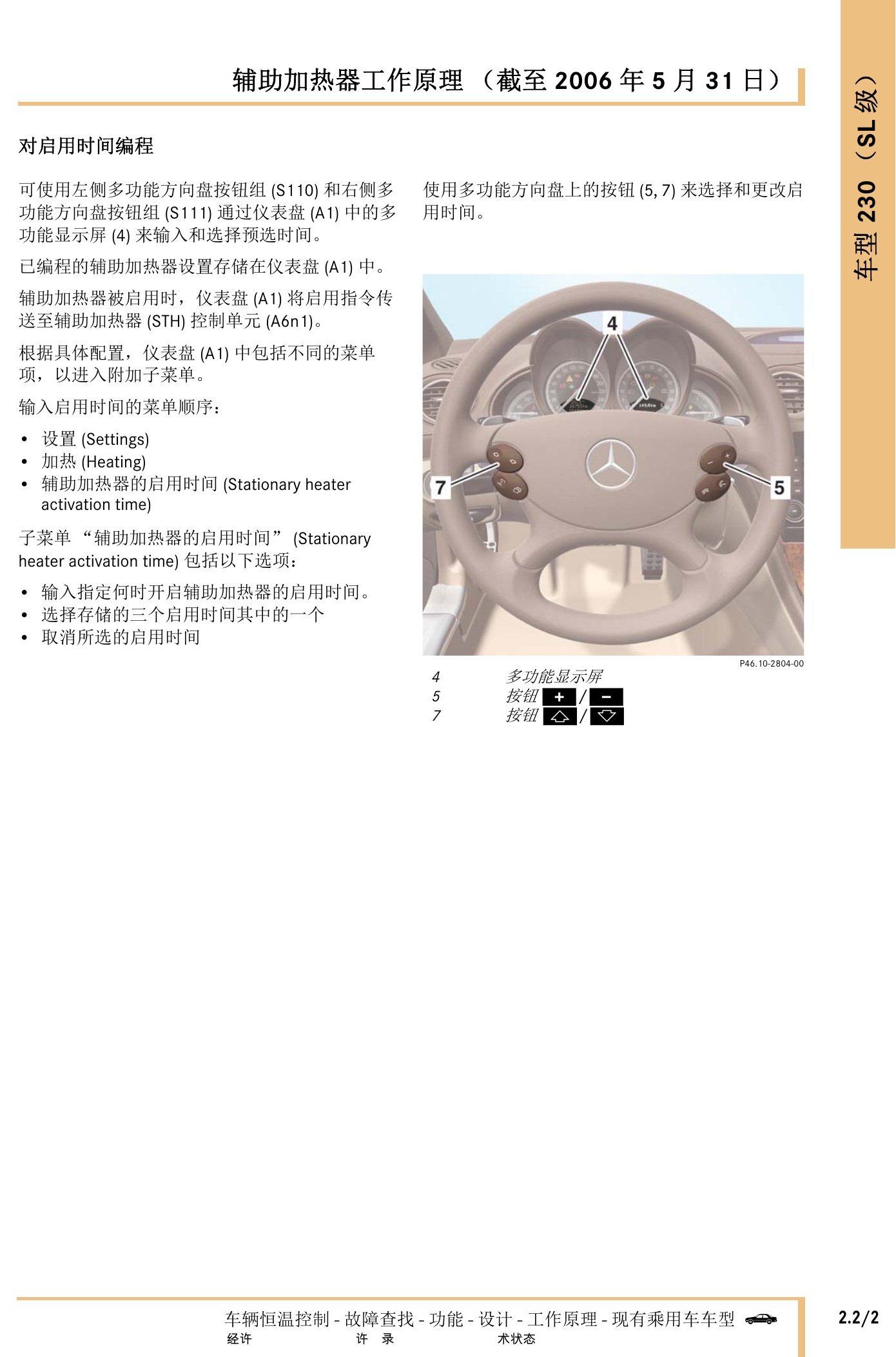

奔驰车辆恒温控制技术指南原第703页。

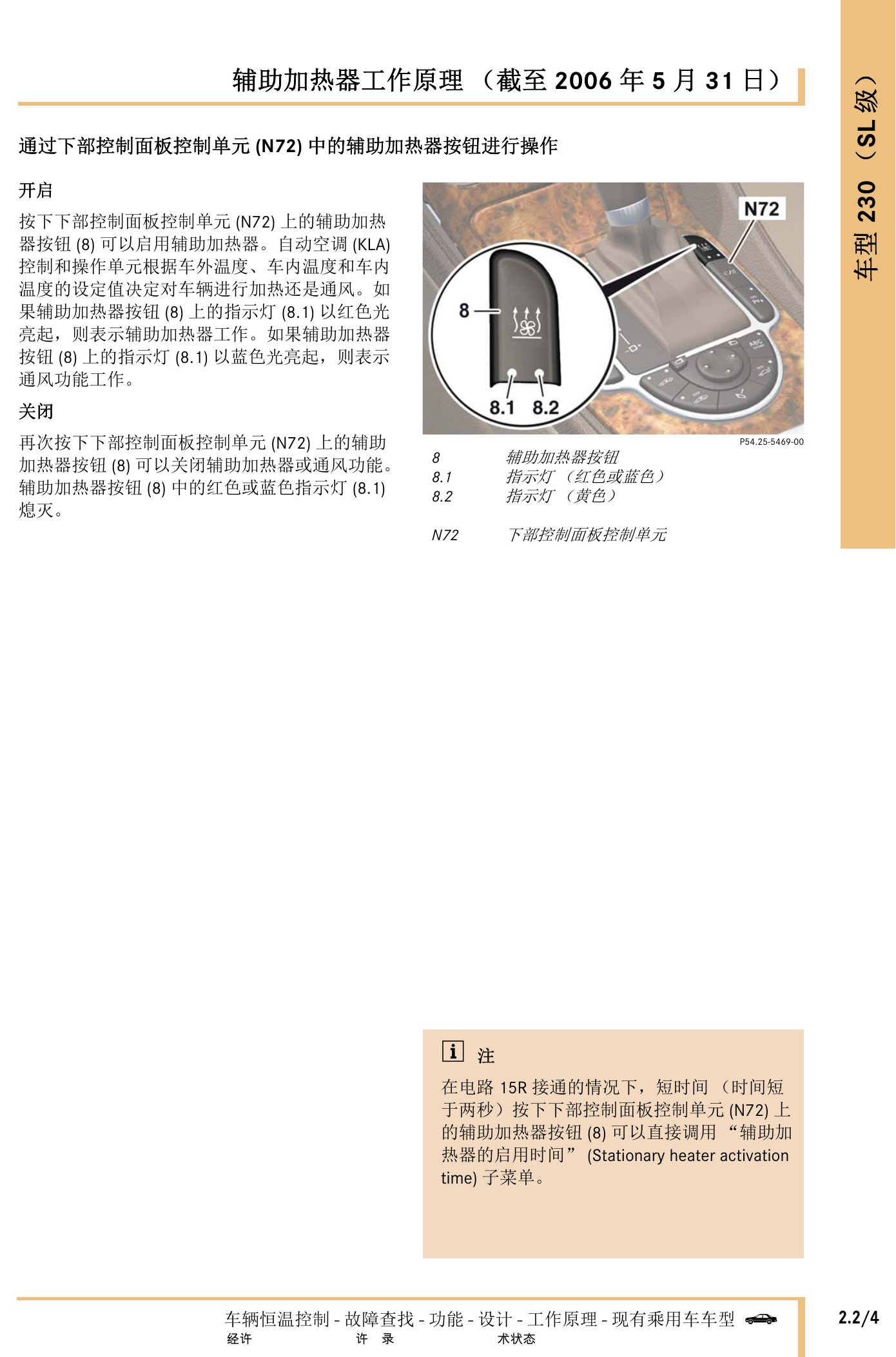

奔驰车辆恒温控制技术指南原第704页。

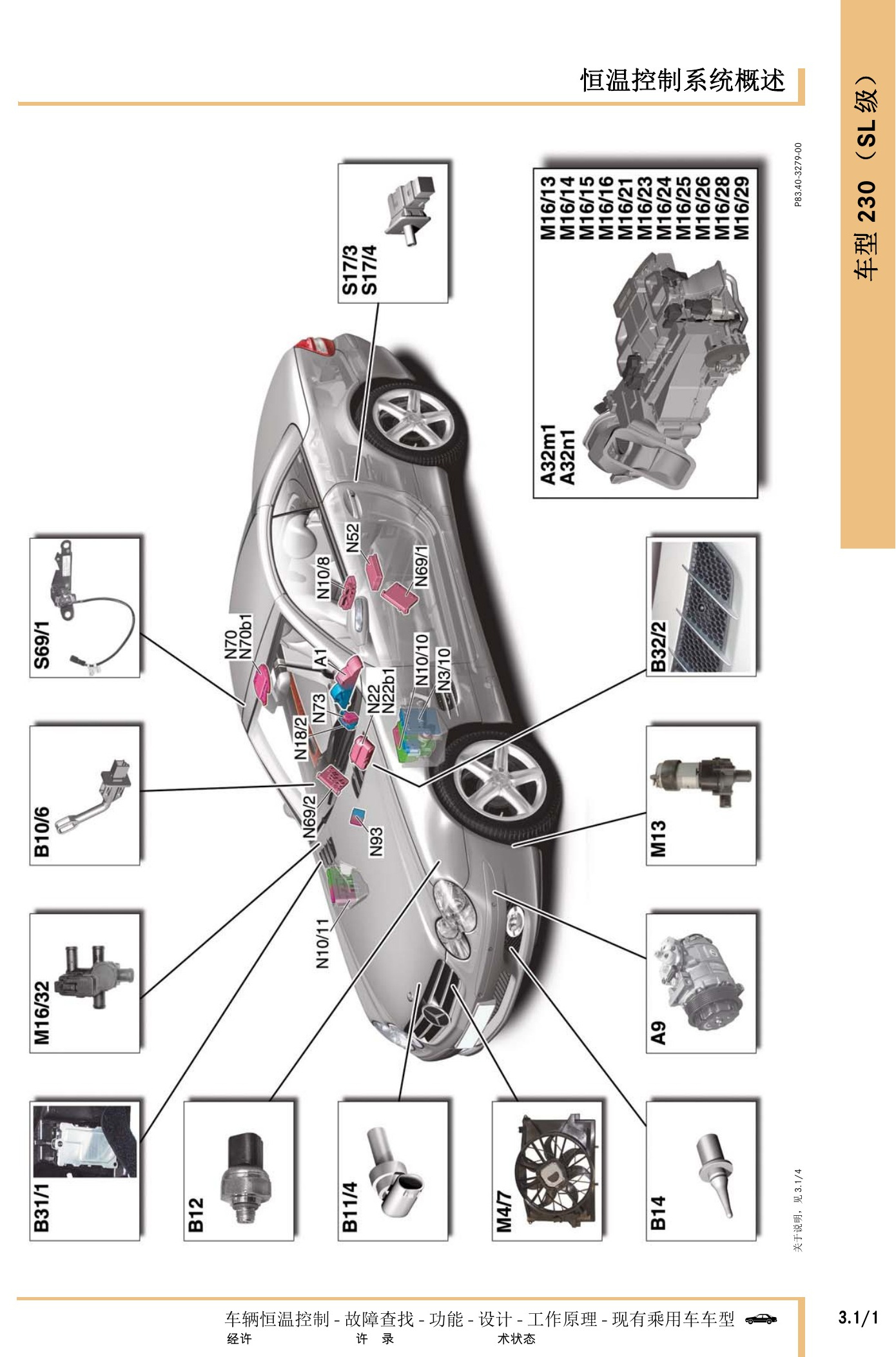

奔驰车辆恒温控制技术指南原第705页。

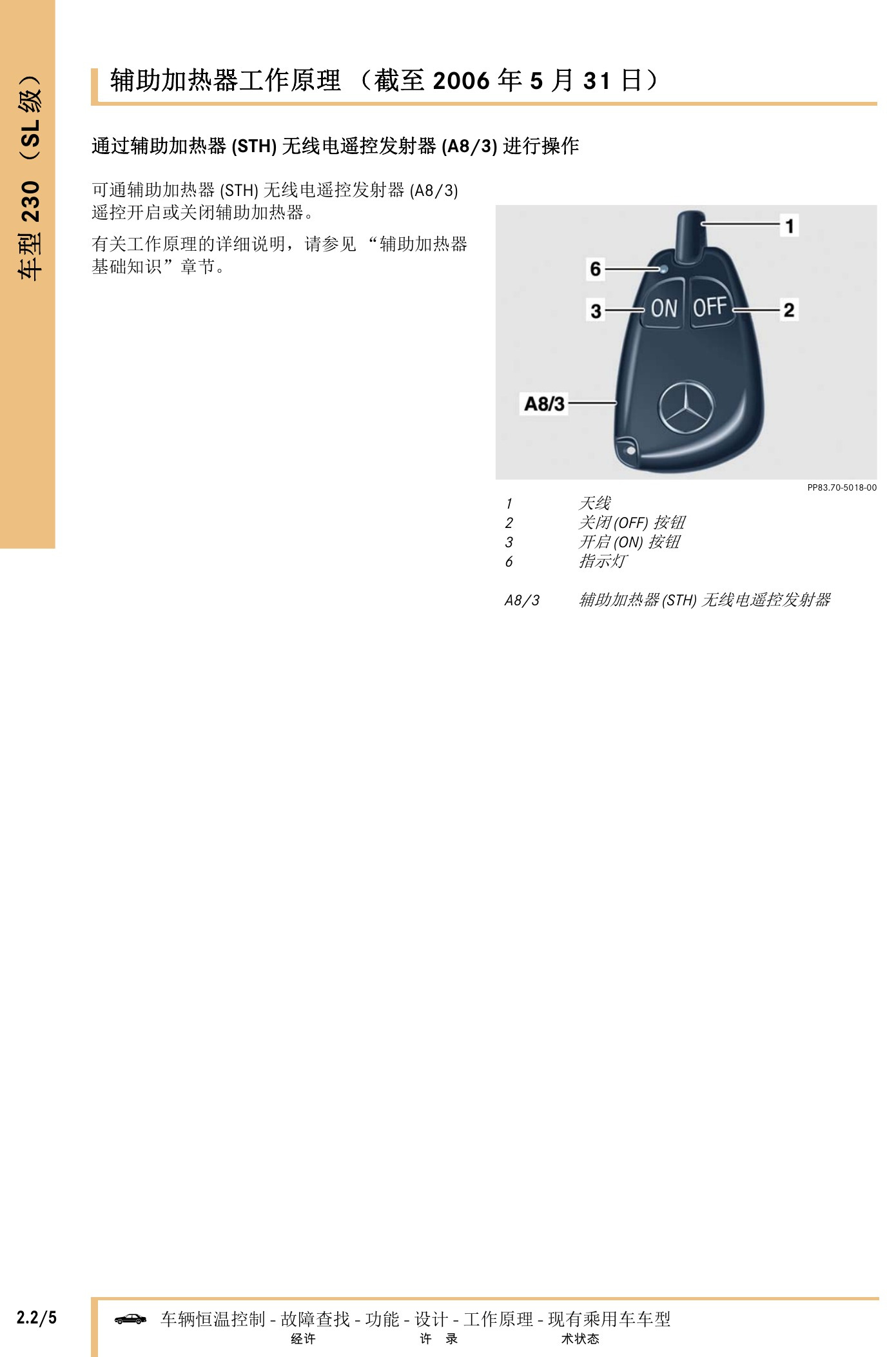

奔驰车辆恒温控制技术指南原第706页。

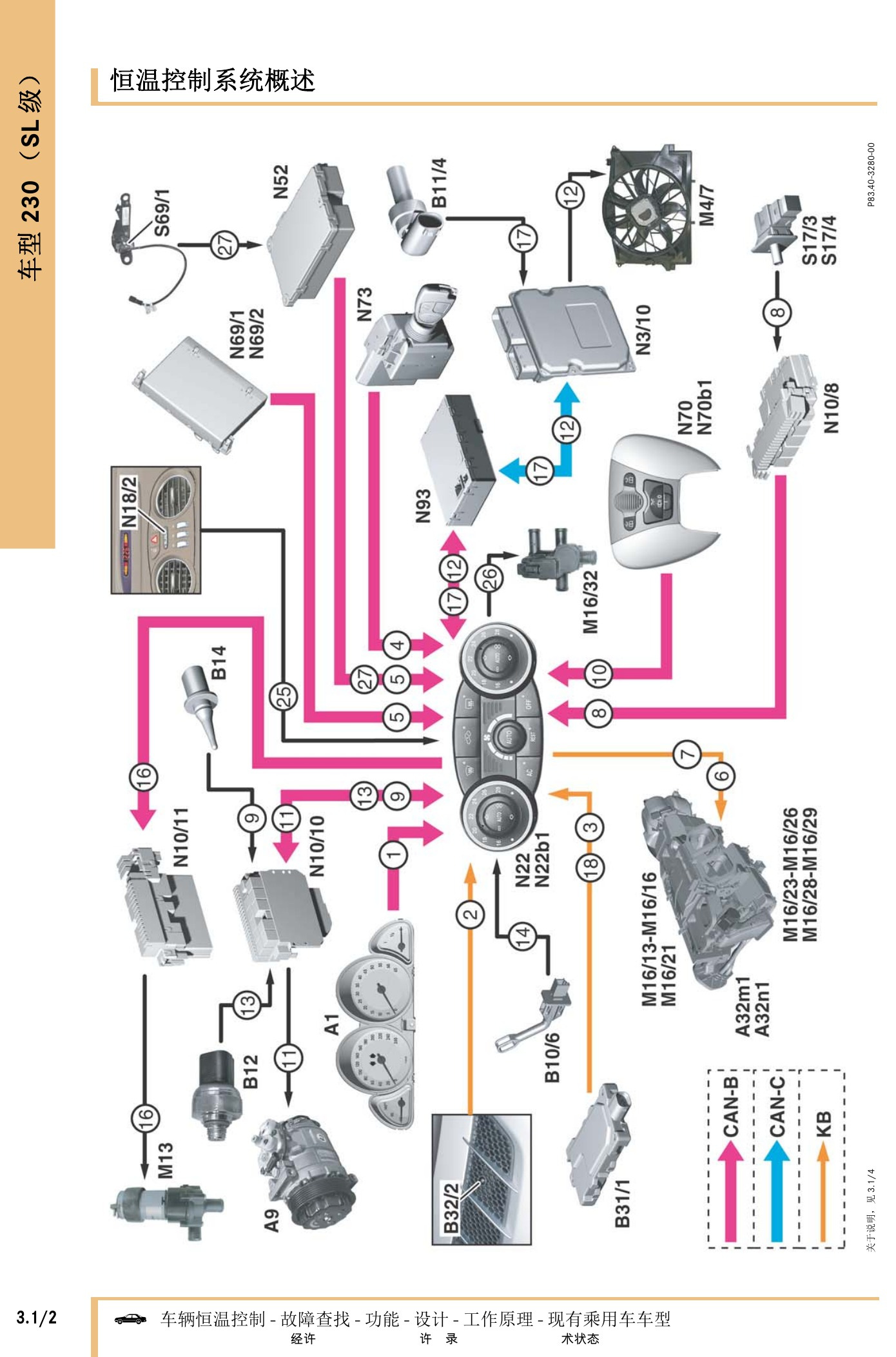

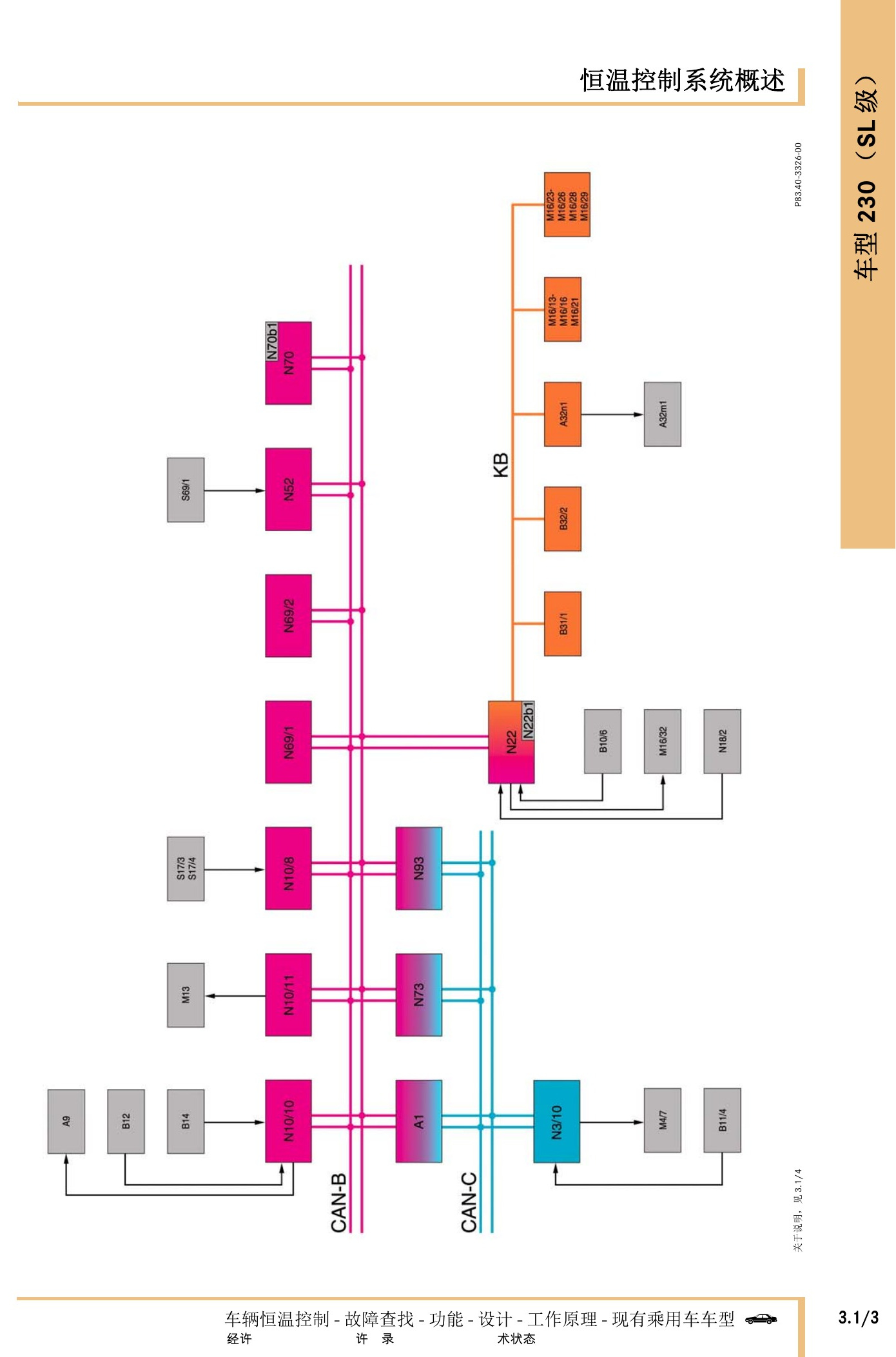

奔驰车辆恒温控制技术指南原第707页。
奔驰车辆恒温控制技术指南原第708页。

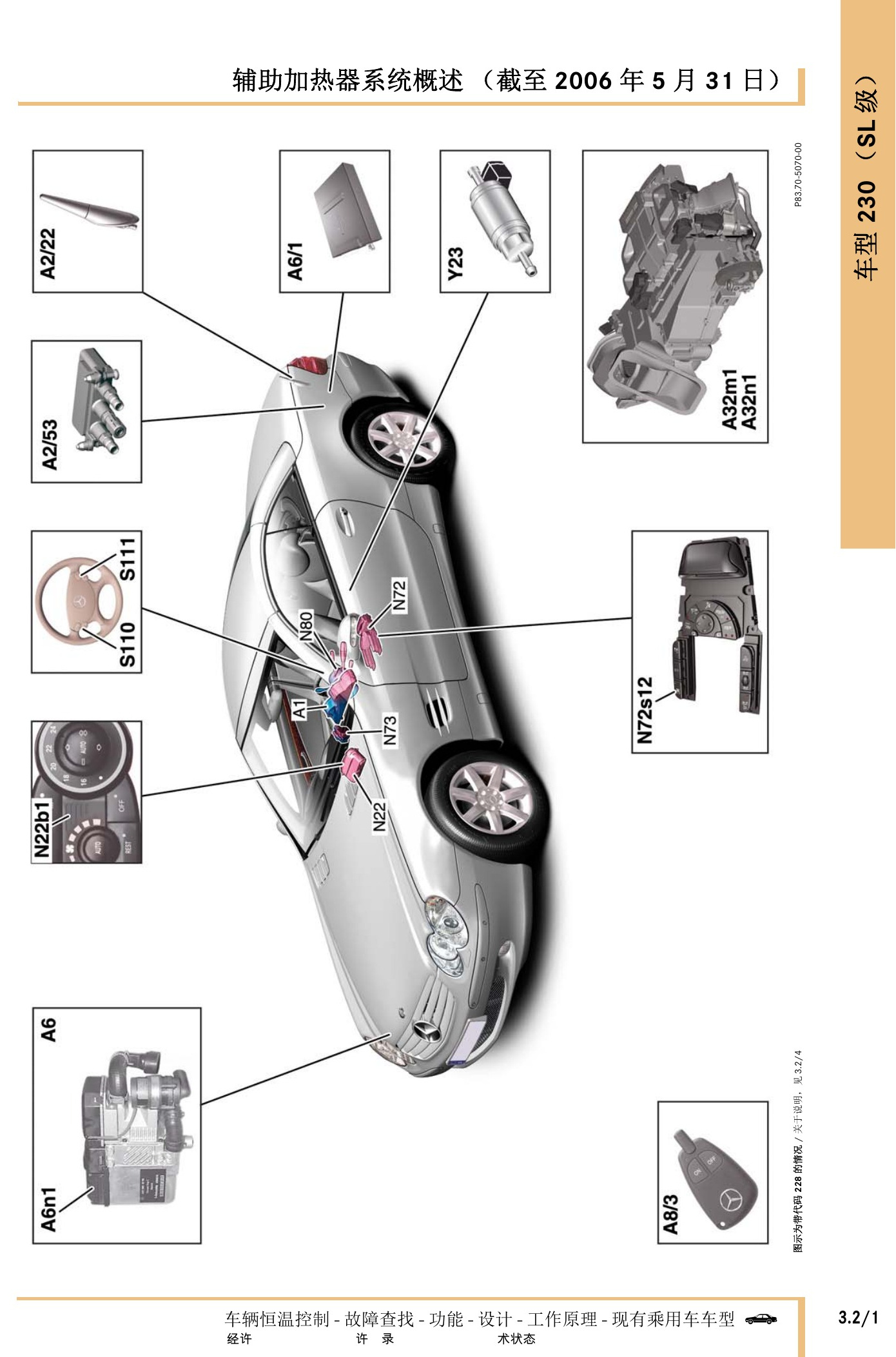

奔驰车辆恒温控制技术指南原第709页。

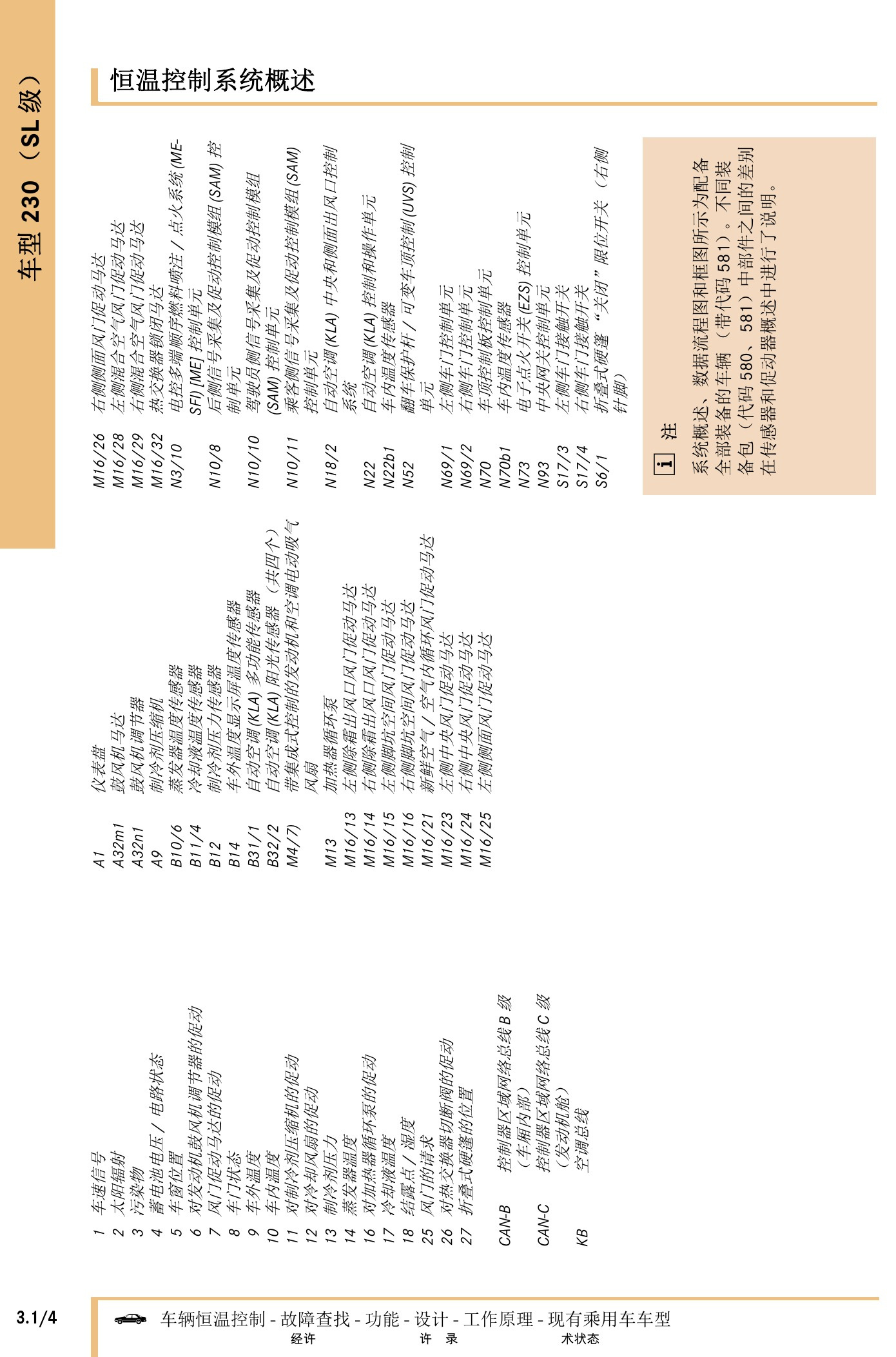

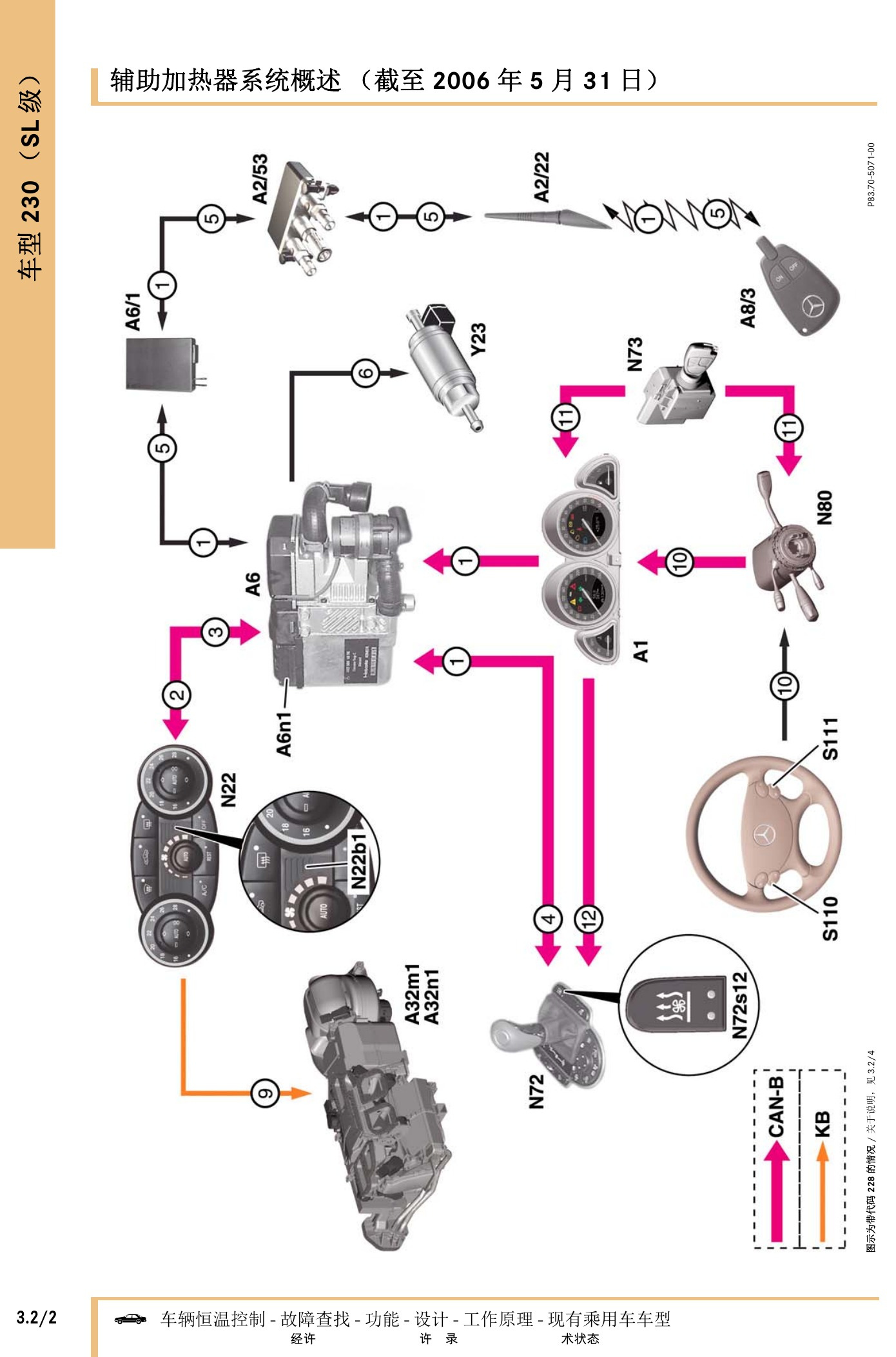

奔驰车辆恒温控制技术指南原第710页。
奔驰车辆恒温控制技术指南原第711页。

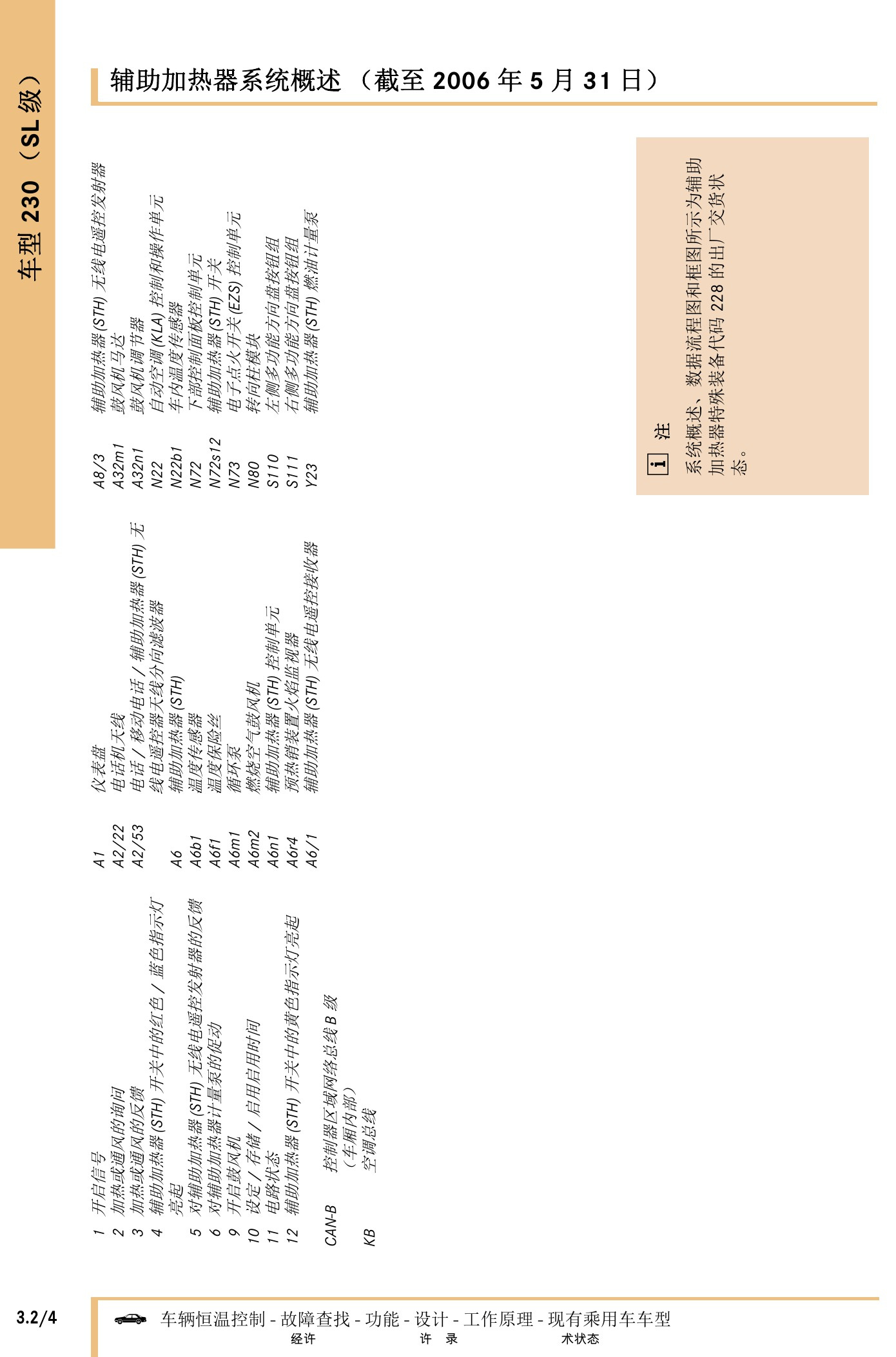

奔驰车辆恒温控制技术指南原第712页。

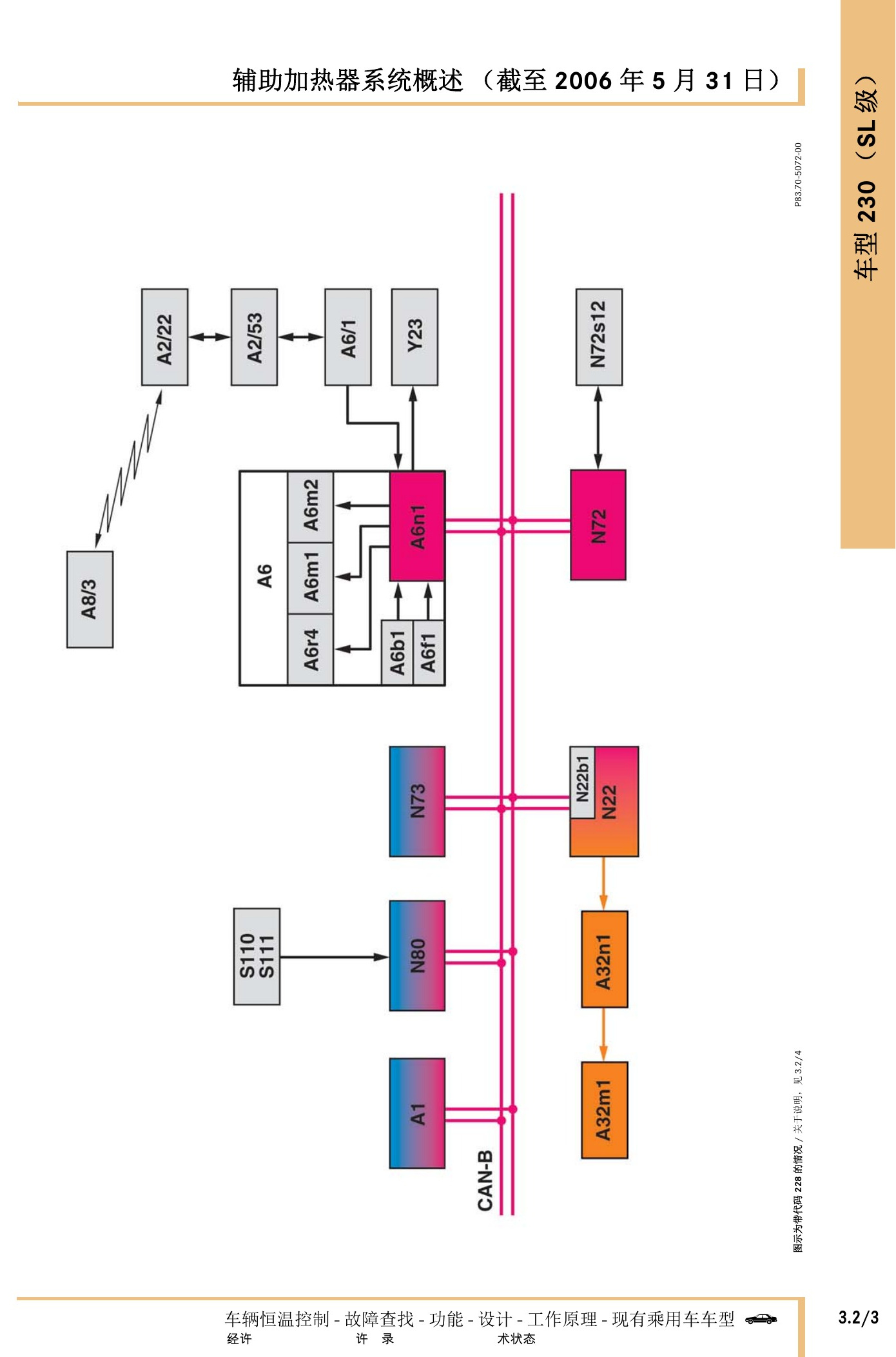

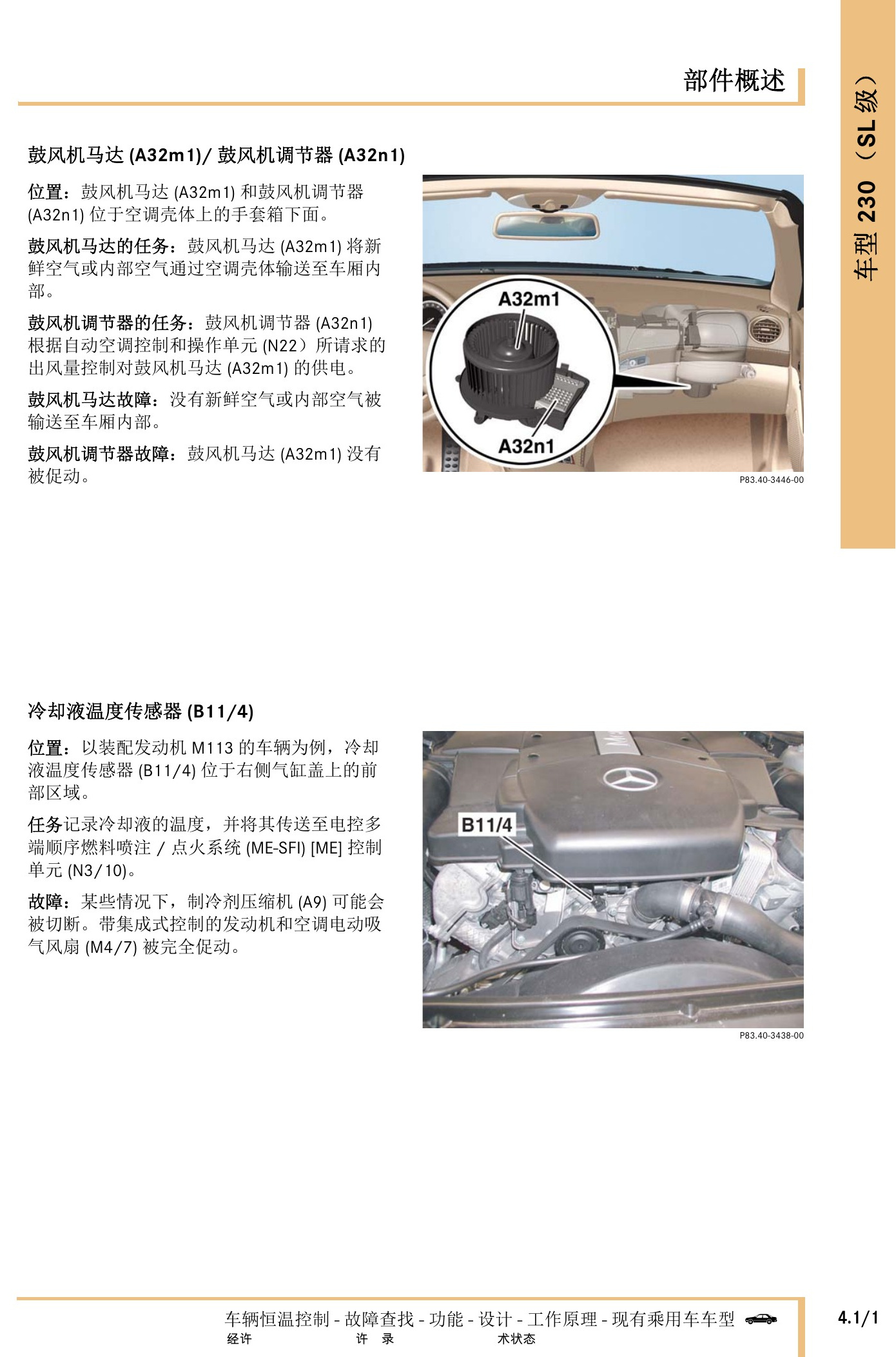

奔驰车辆恒温控制技术指南原第713页。

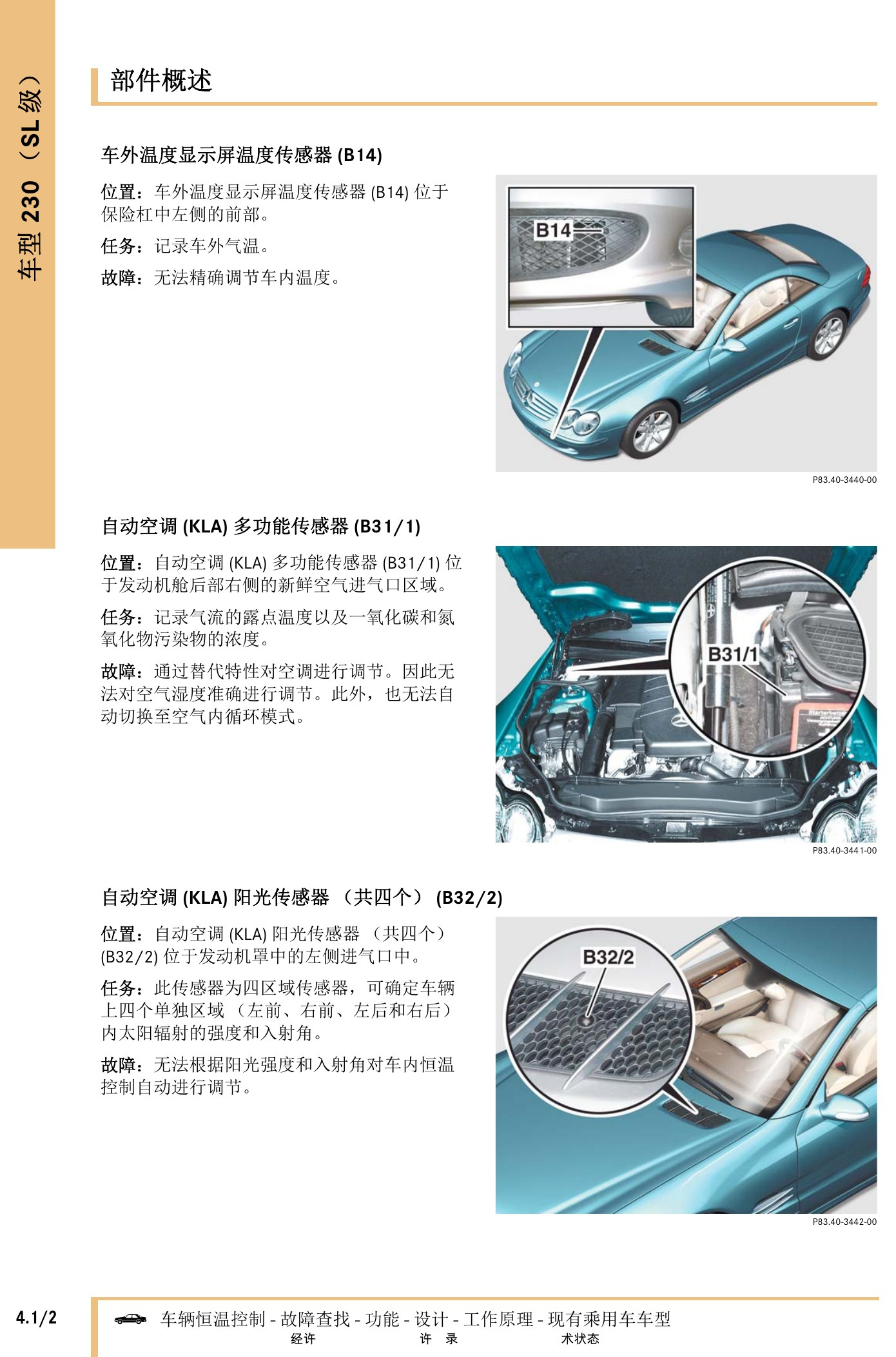

奔驰车辆恒温控制技术指南原第714页。

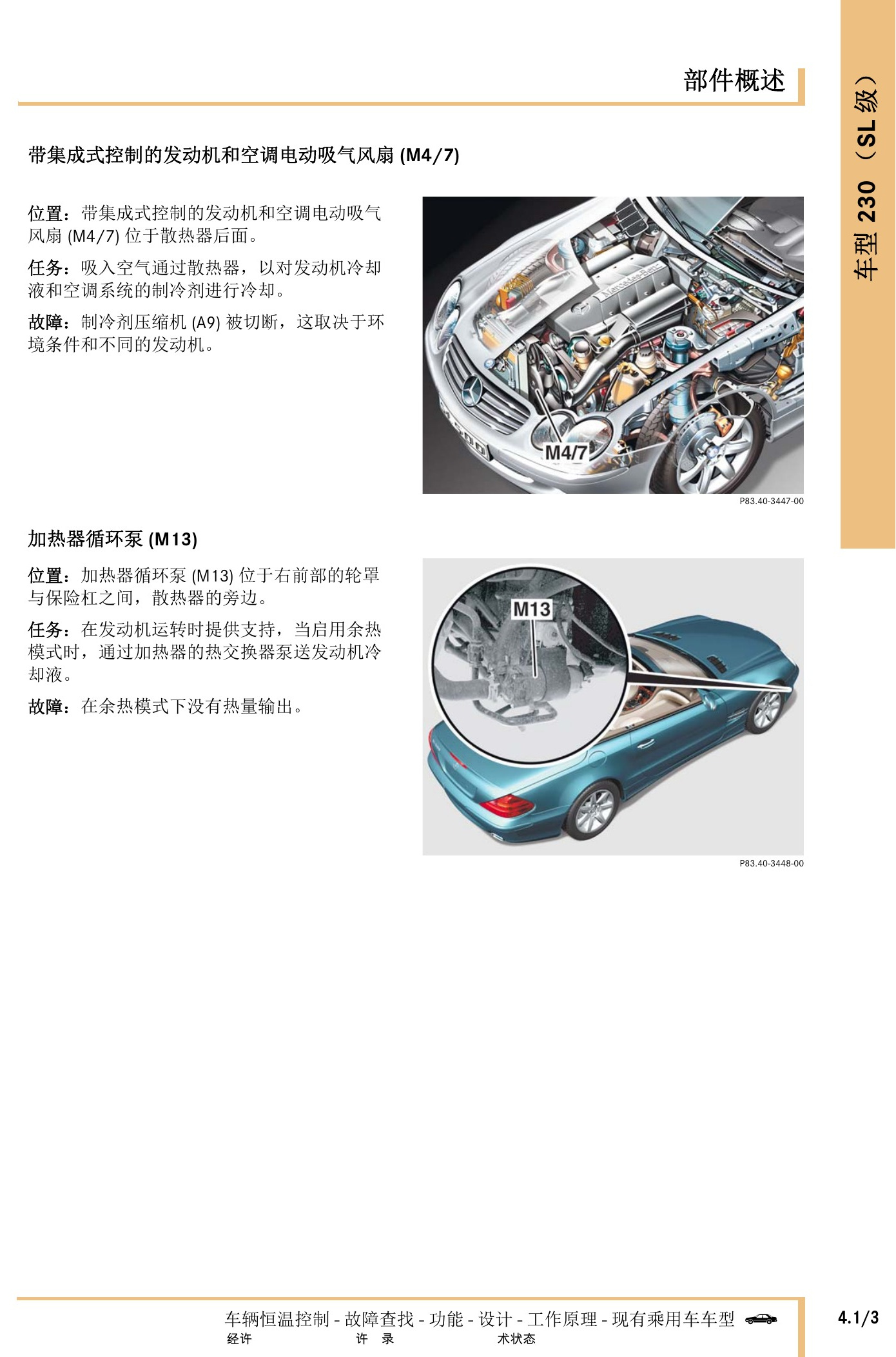

奔驰车辆恒温控制技术指南原第715页。

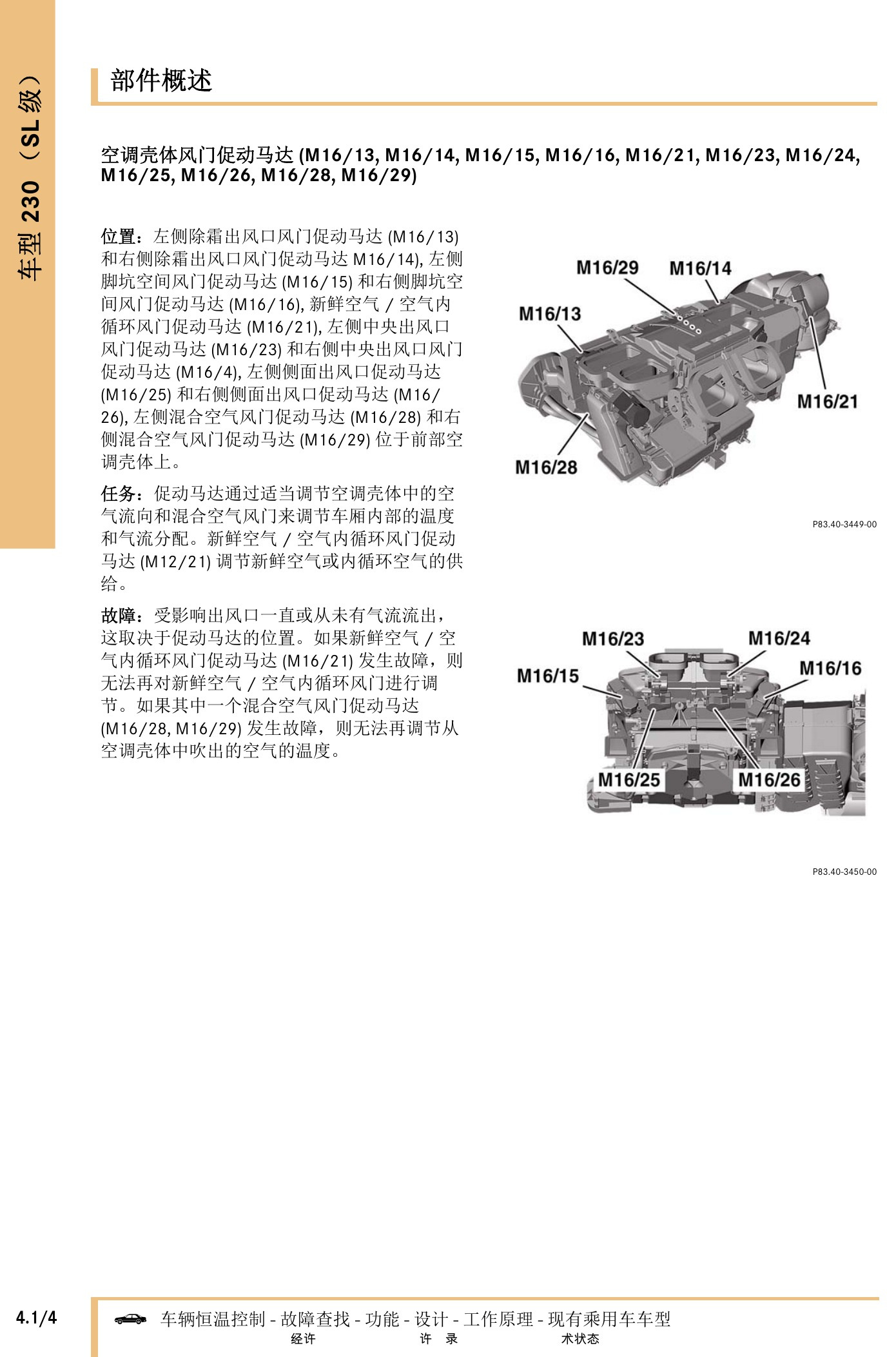

奔驰车辆恒温控制技术指南原第716页。

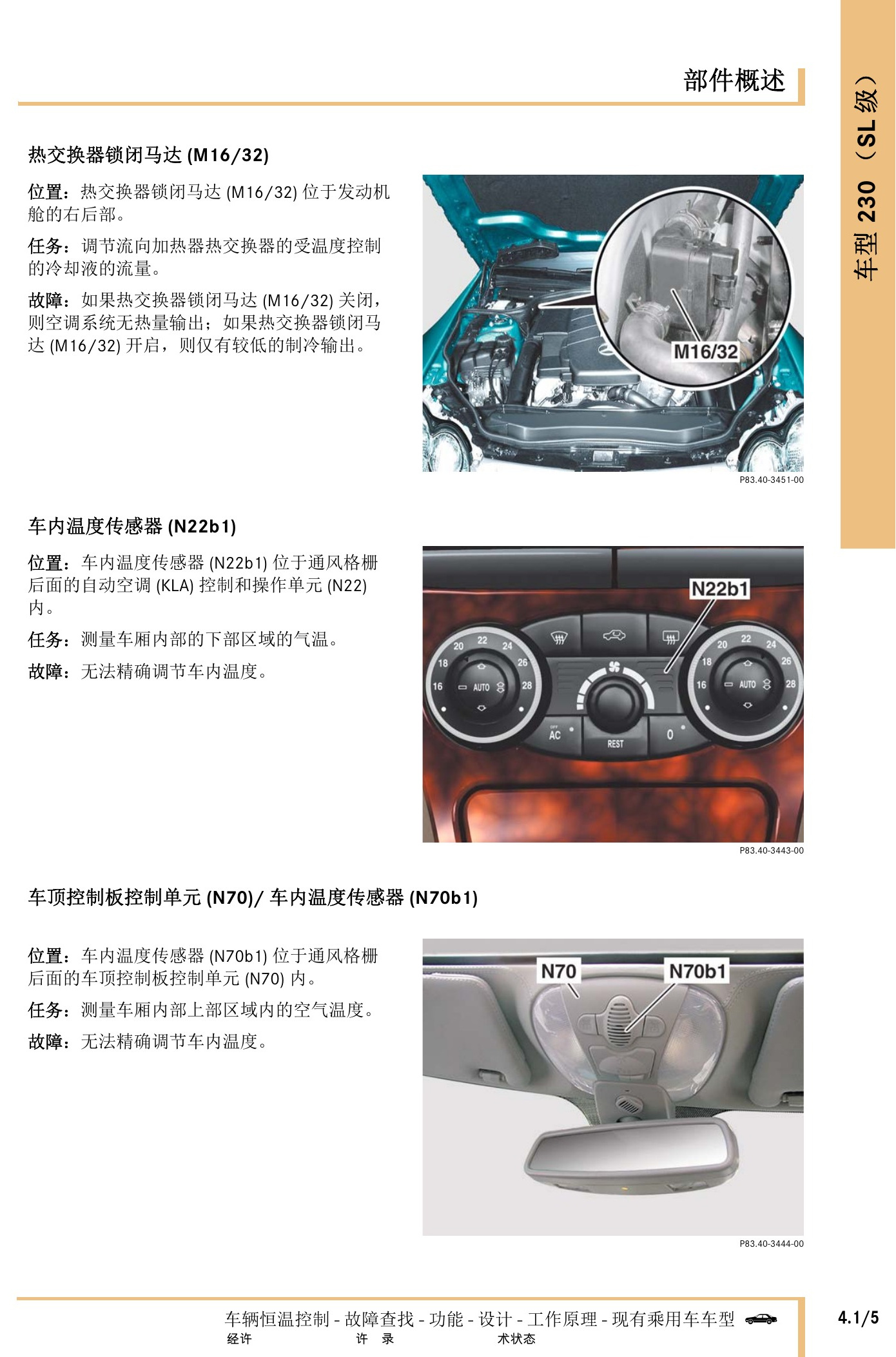

奔驰车辆恒温控制技术指南原第717页。

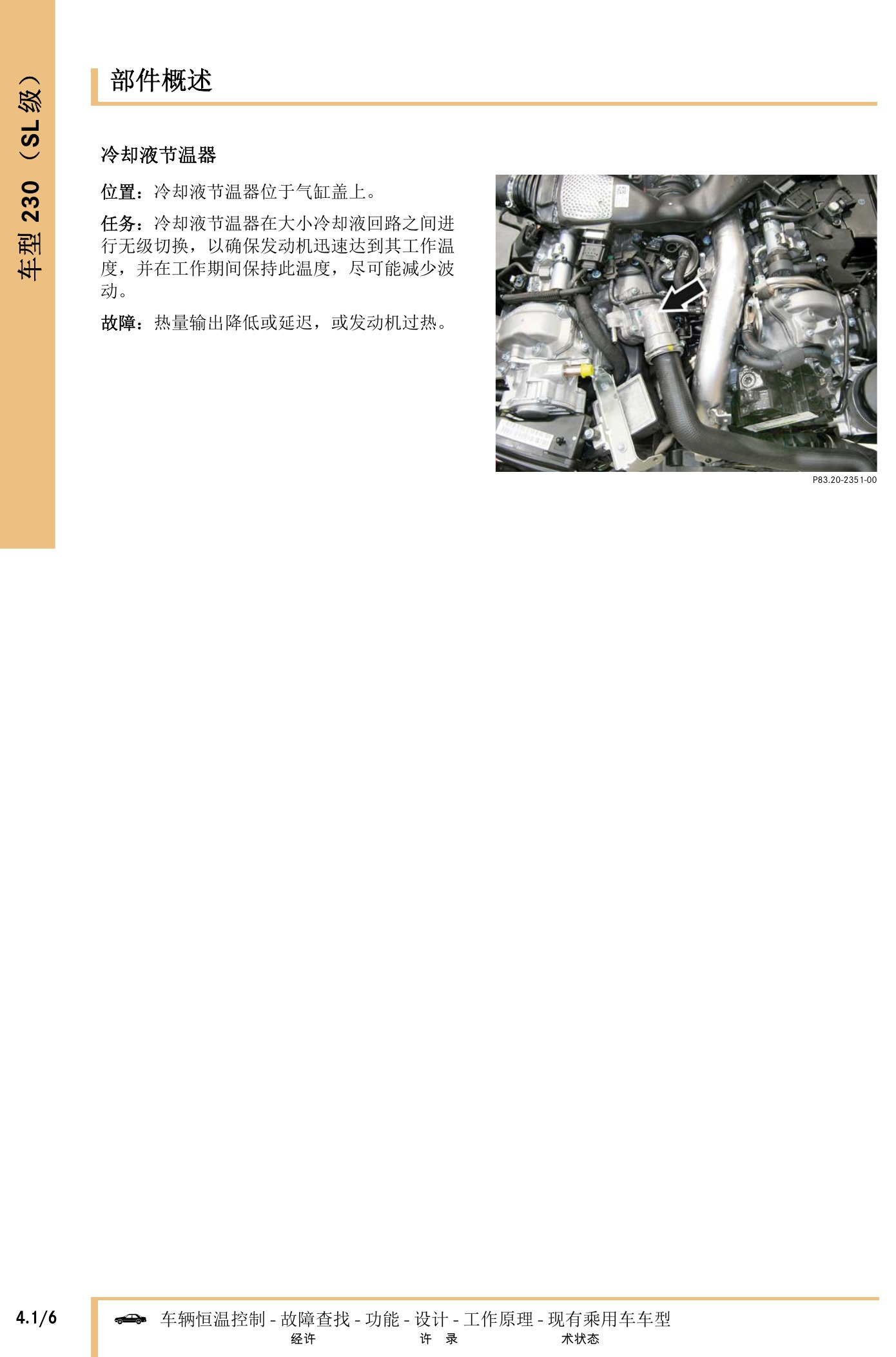

奔驰车辆恒温控制技术指南原第718页。
奔驰车辆恒温控制技术指南原第719页。
奔驰车辆恒温控制技术指南原第720页。

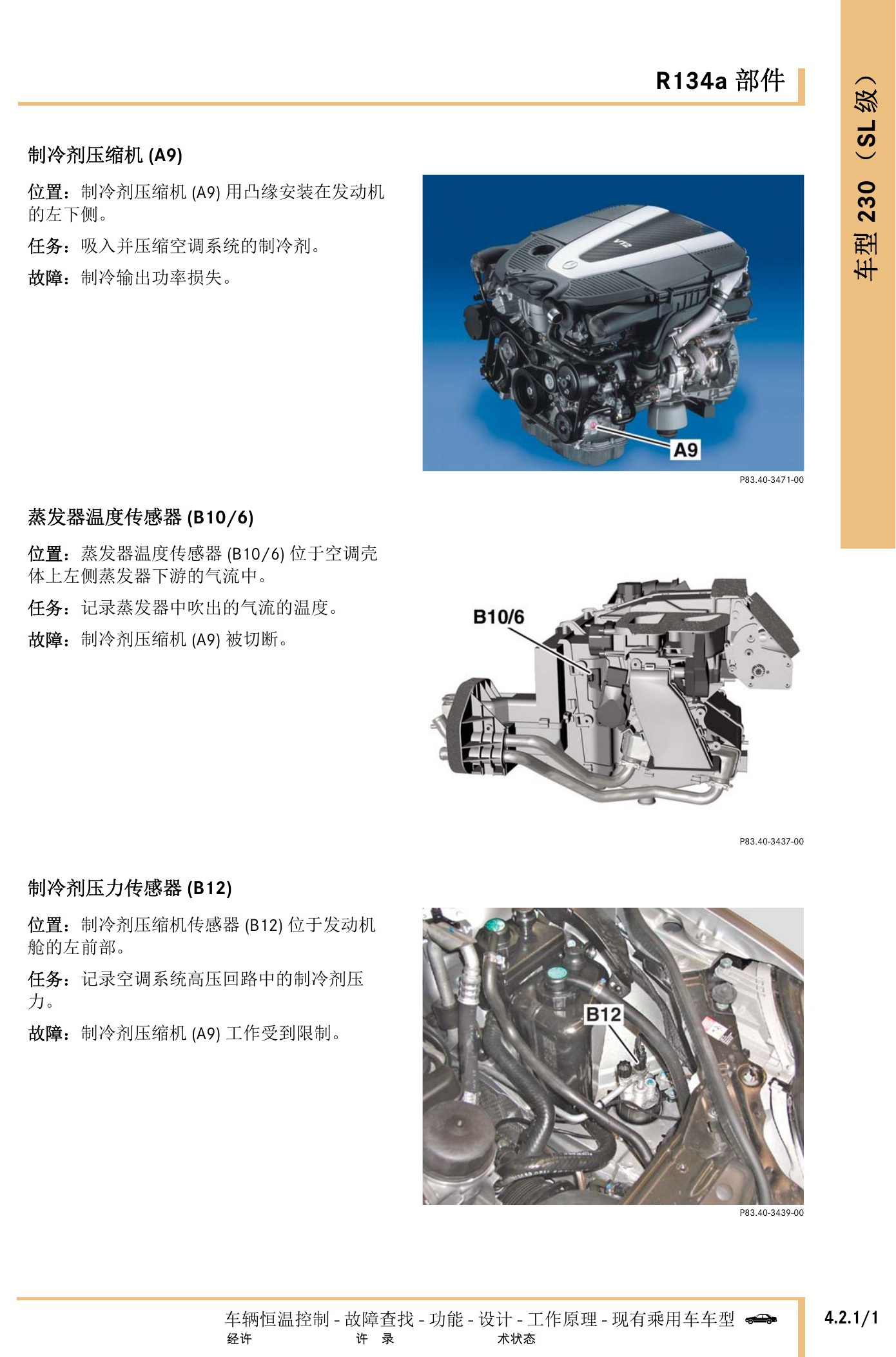

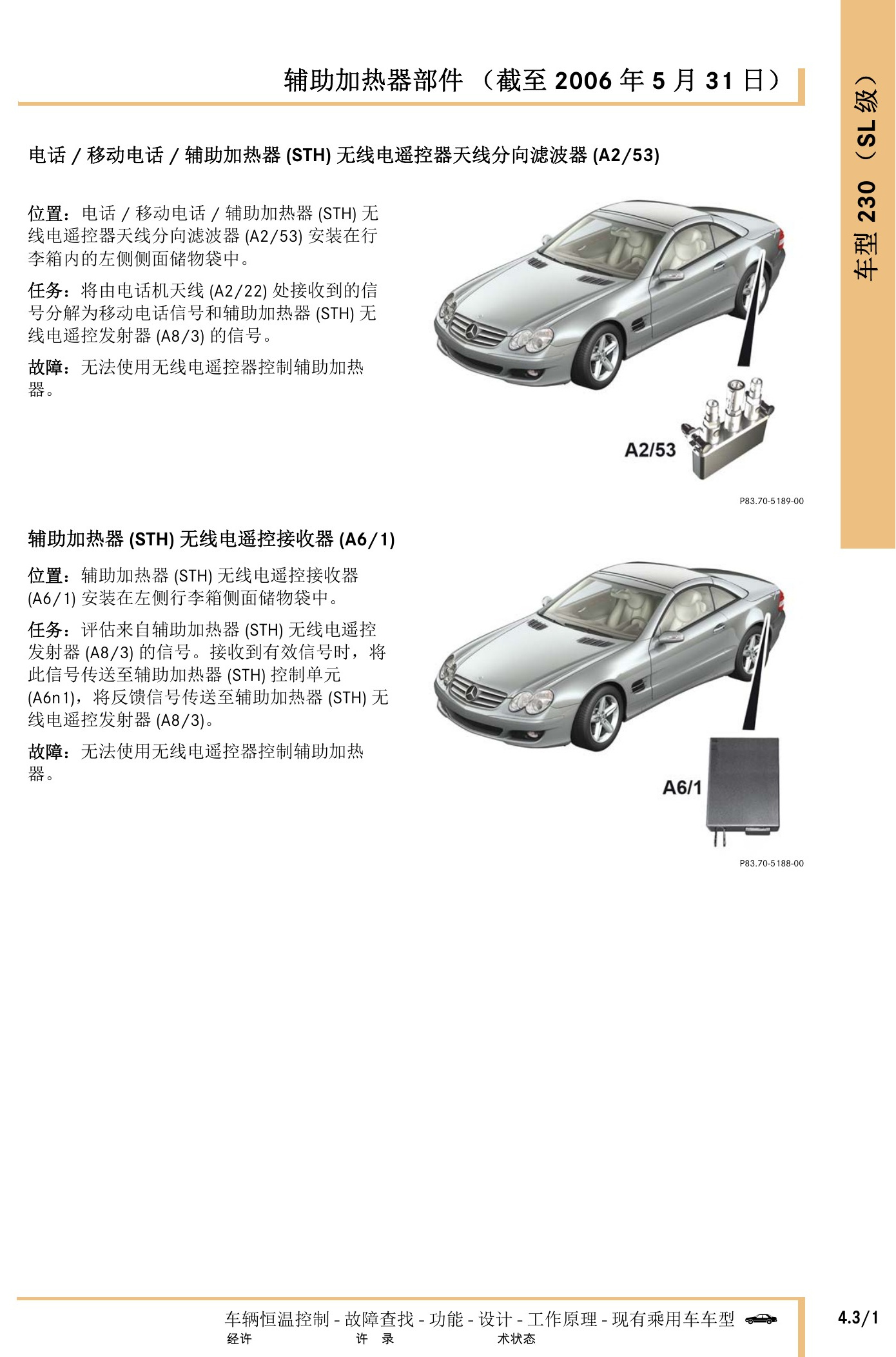

奔驰车辆恒温控制技术指南原第721页。

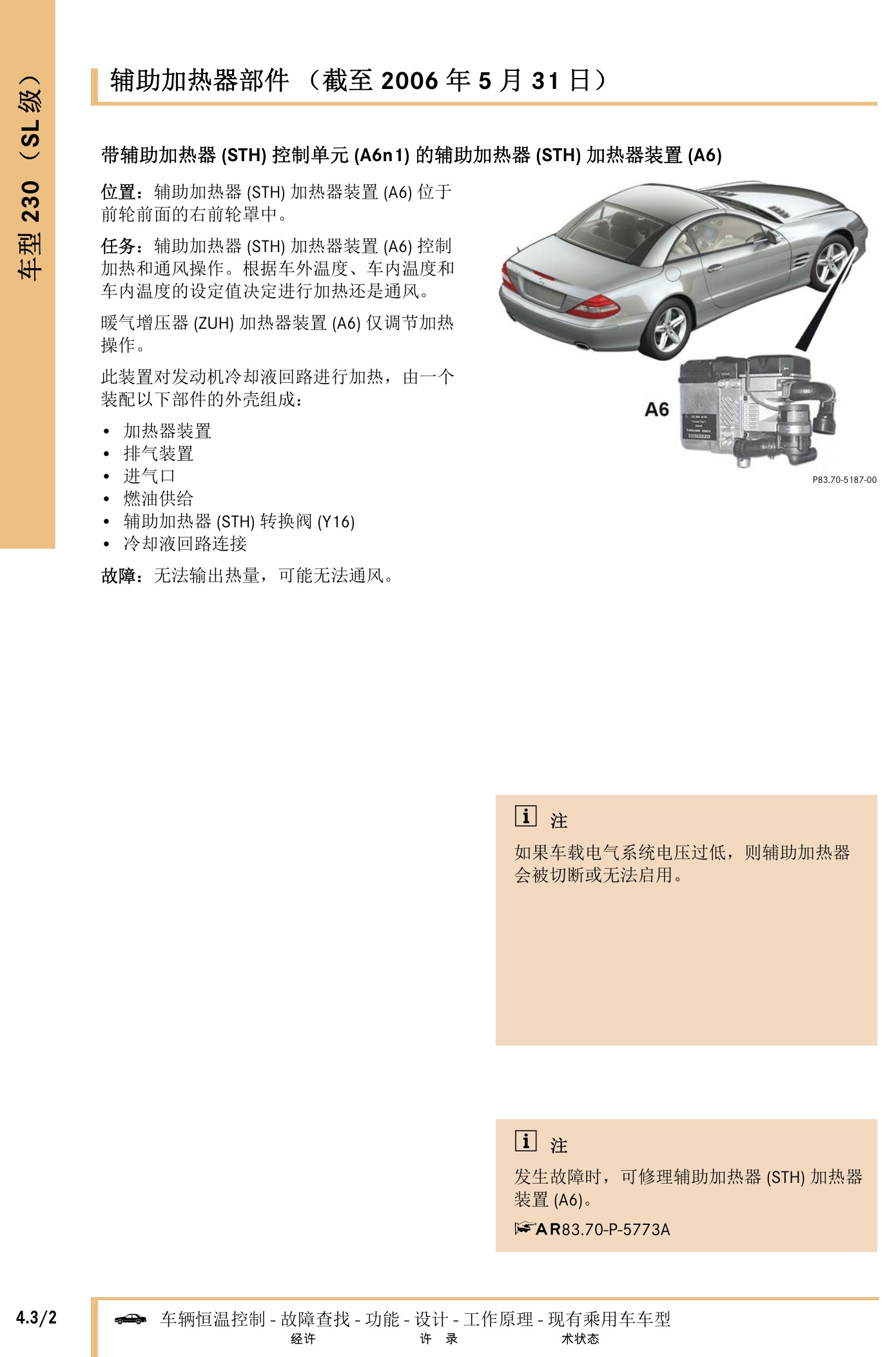

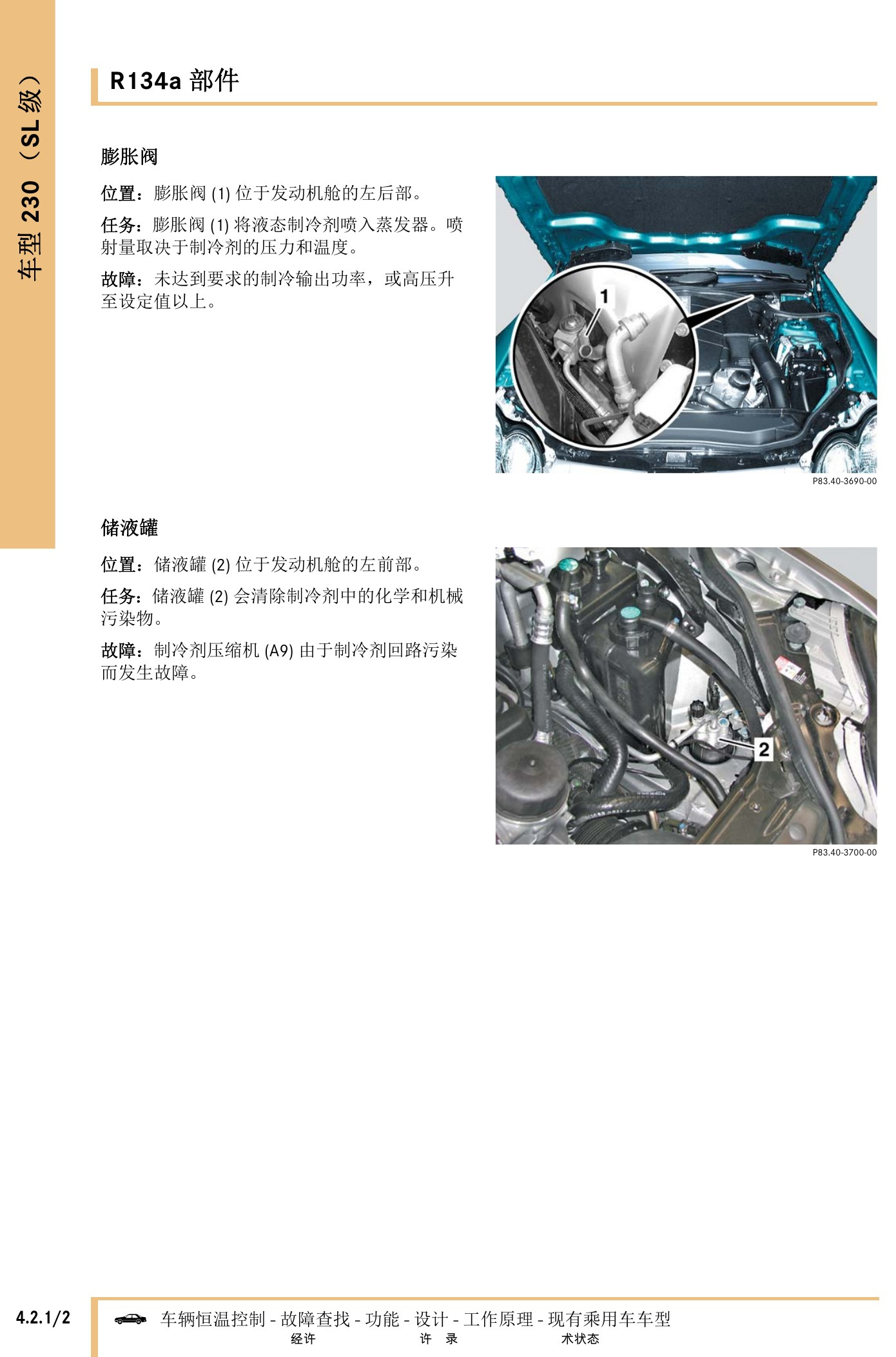

奔驰车辆恒温控制技术指南原第722页。

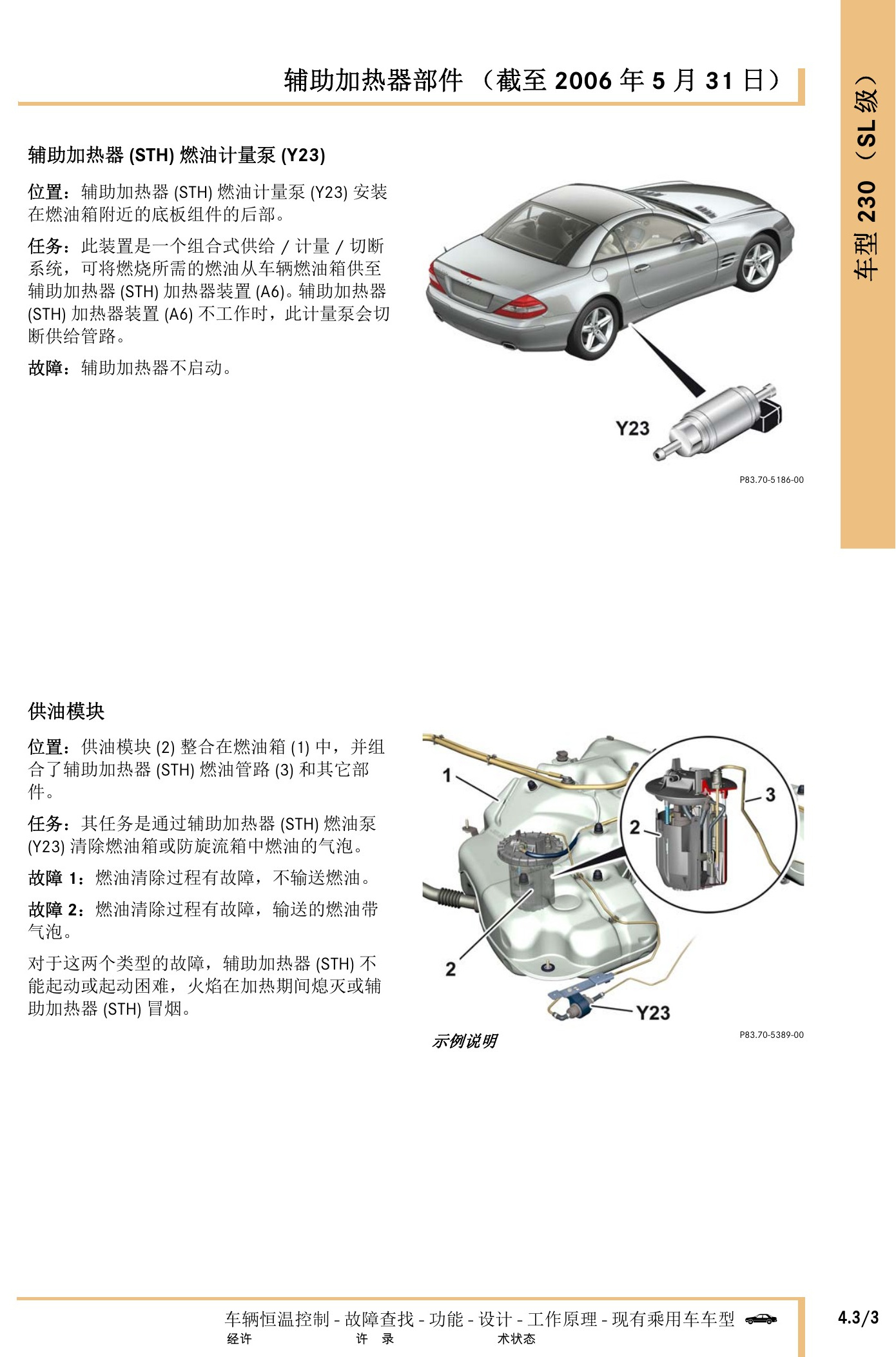

奔驰车辆恒温控制技术指南原第723页。
奔驰车辆恒温控制技术指南原第724页。

四、W251 R级恒温控制资料

末组内容包括R级空调与辅助加热器投诉、控制逻辑、系统概述，以及R134a和辅助加热器部件位置。

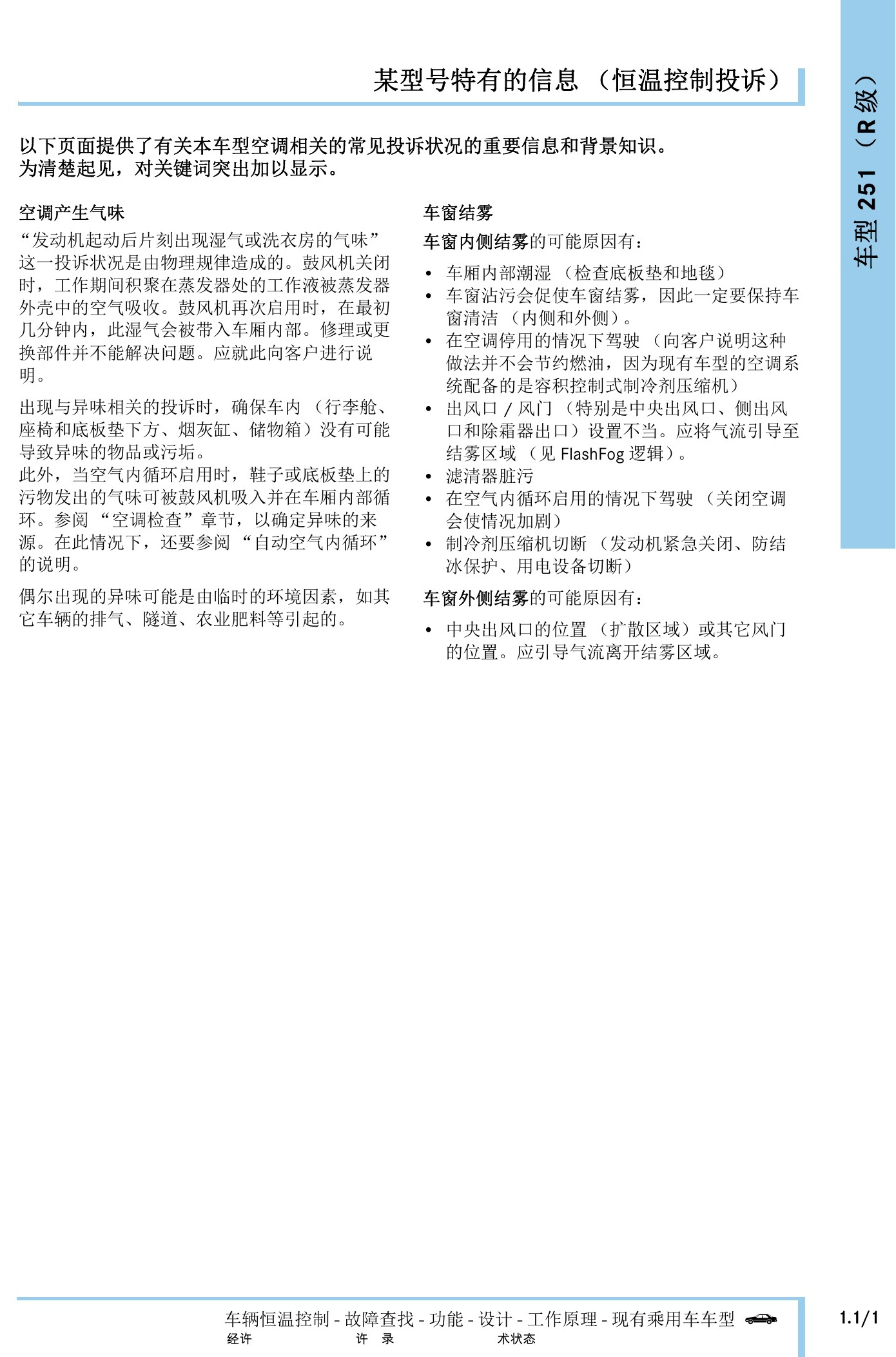

奔驰车辆恒温控制技术指南原第725页。

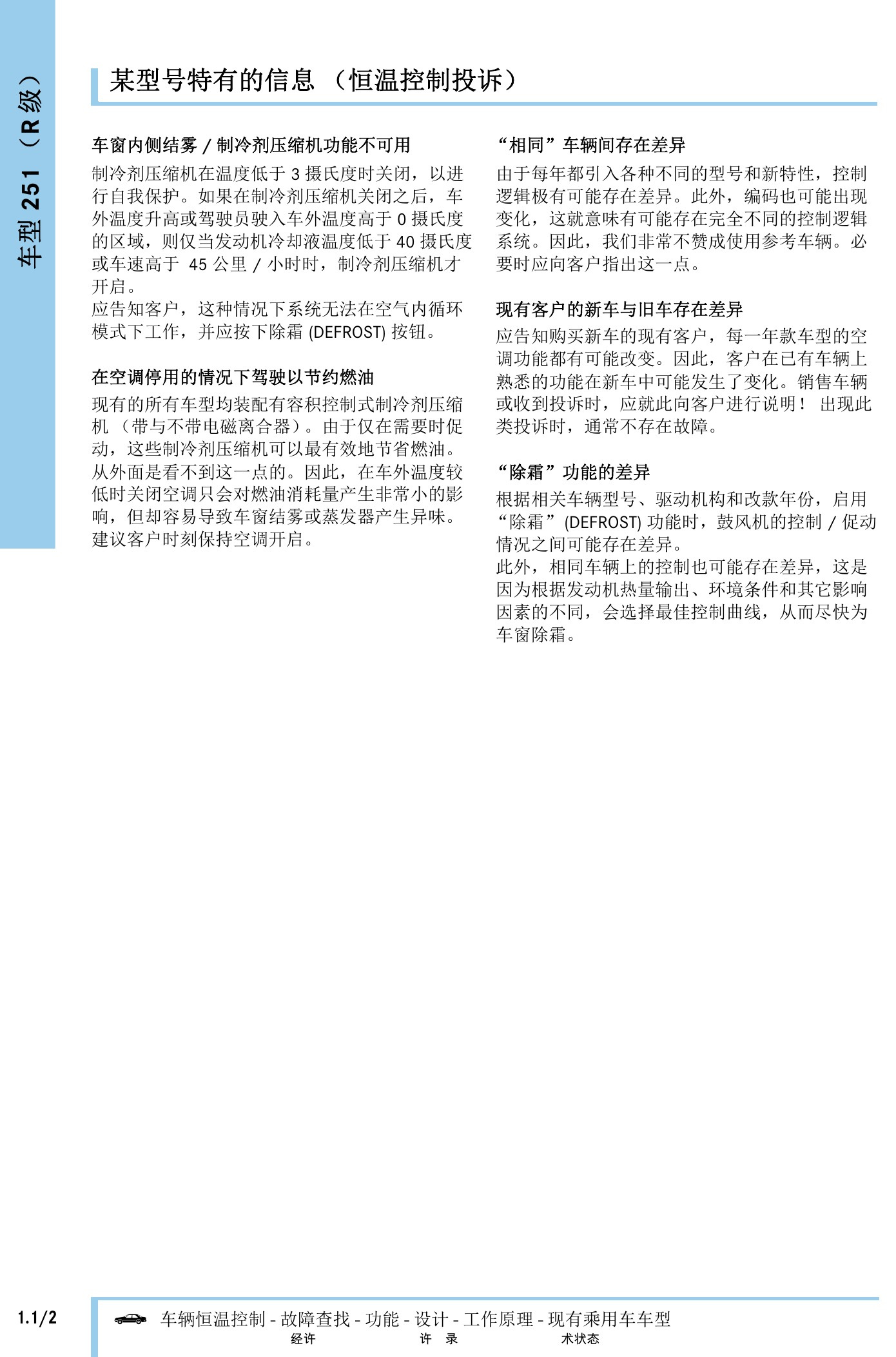

奔驰车辆恒温控制技术指南原第726页。

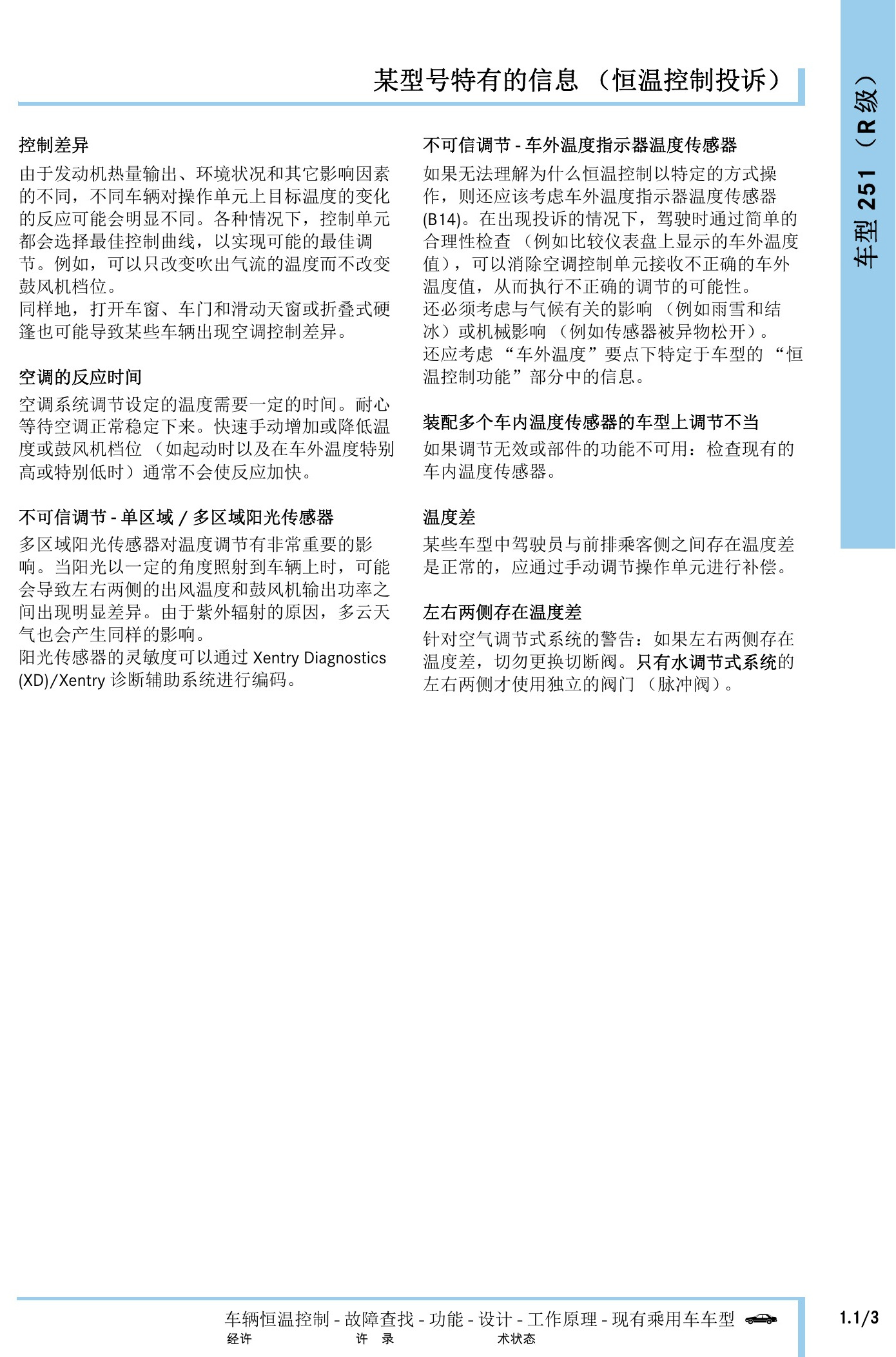

奔驰车辆恒温控制技术指南原第727页。

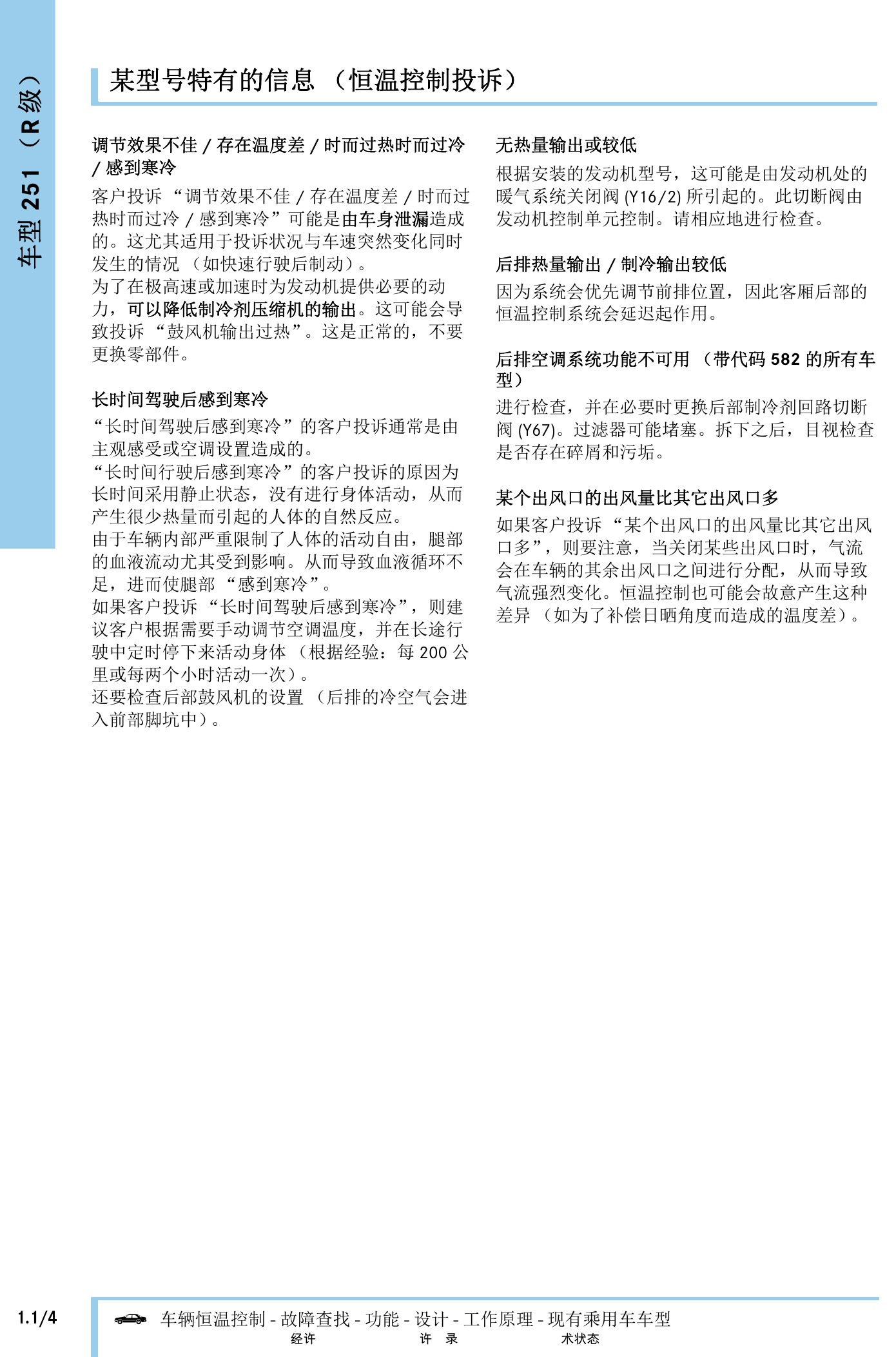

奔驰车辆恒温控制技术指南原第728页。

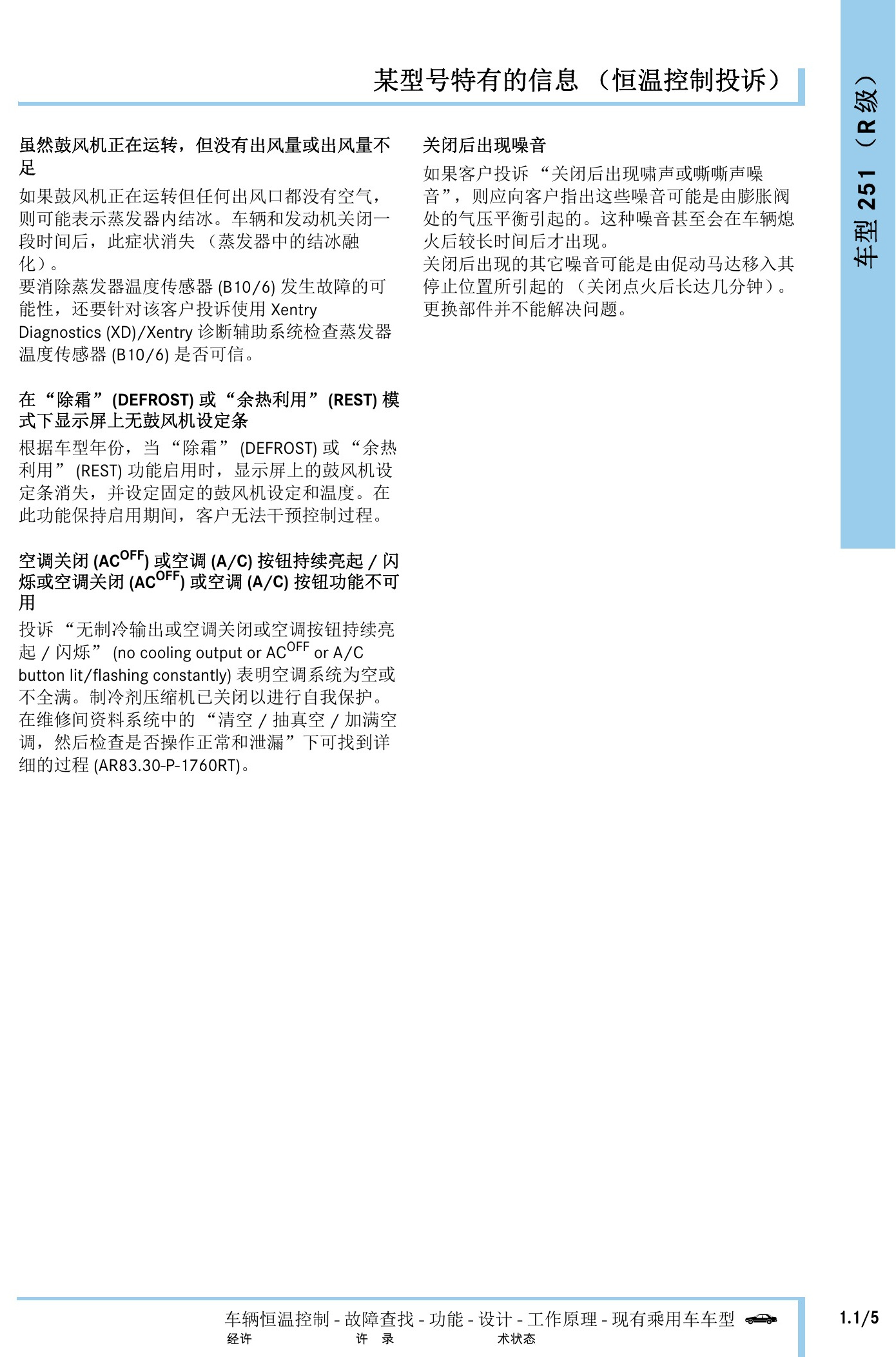

奔驰车辆恒温控制技术指南原第729页。

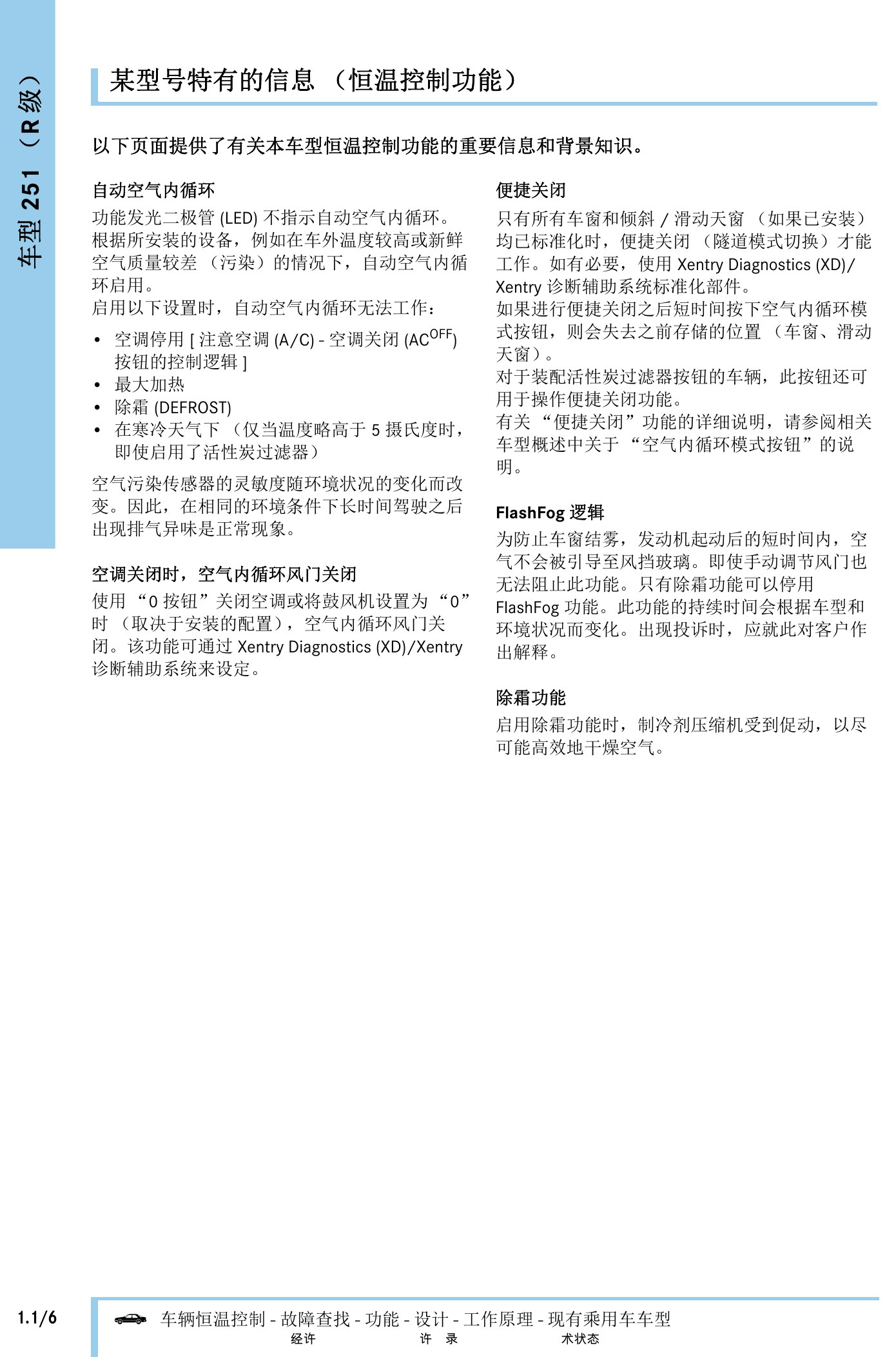

奔驰车辆恒温控制技术指南原第730页。

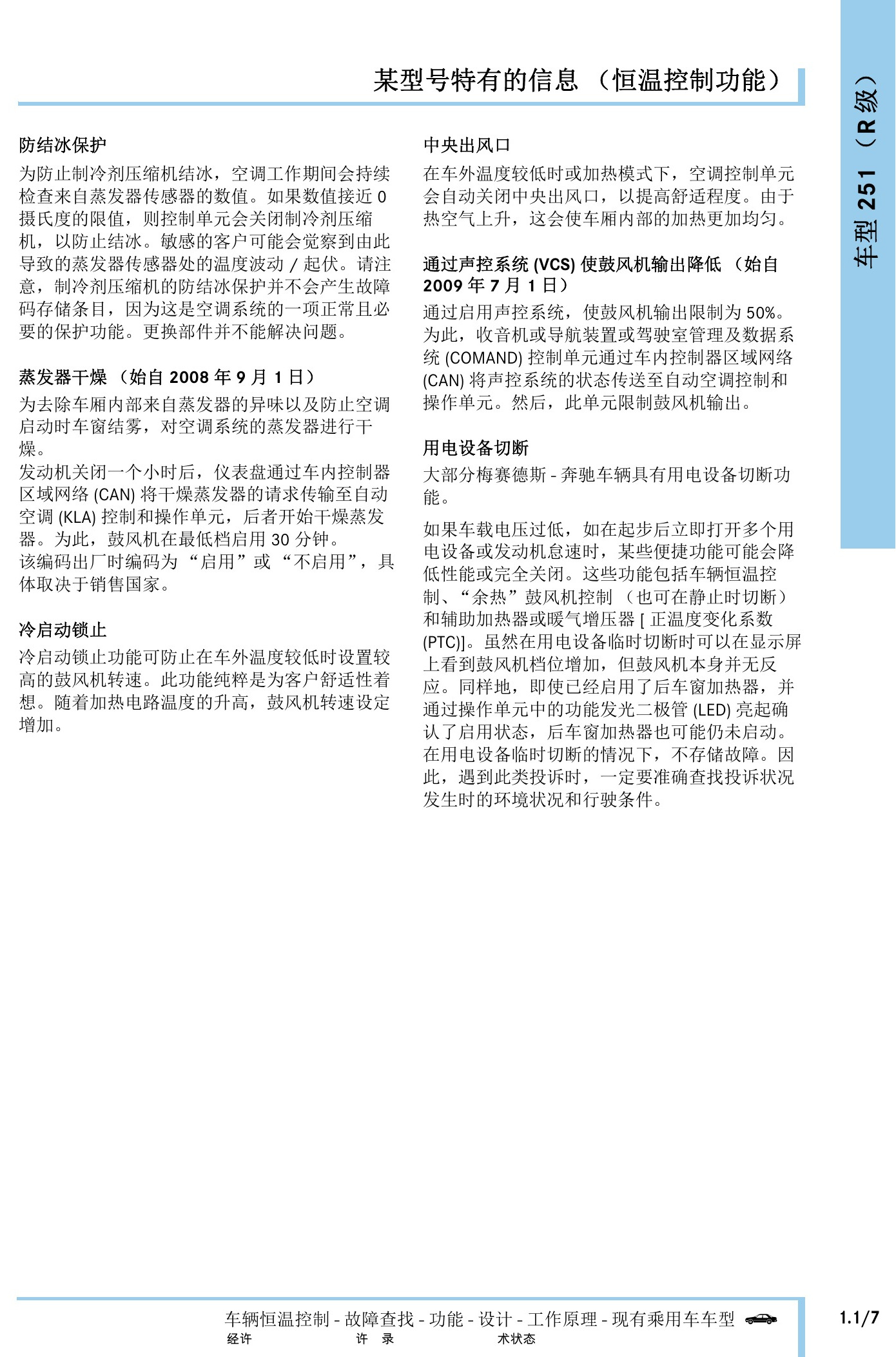

奔驰车辆恒温控制技术指南原第731页。

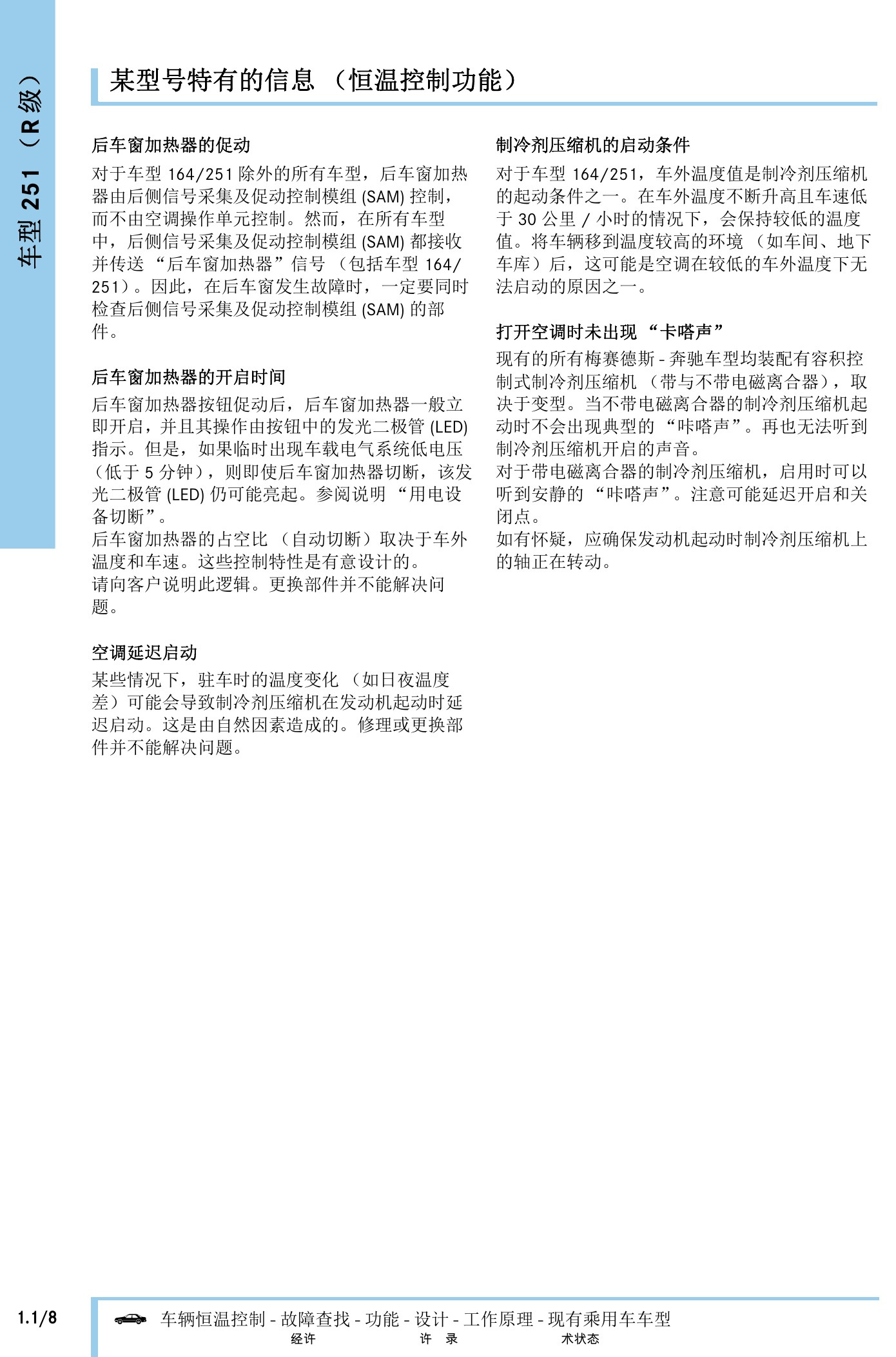

奔驰车辆恒温控制技术指南原第732页。

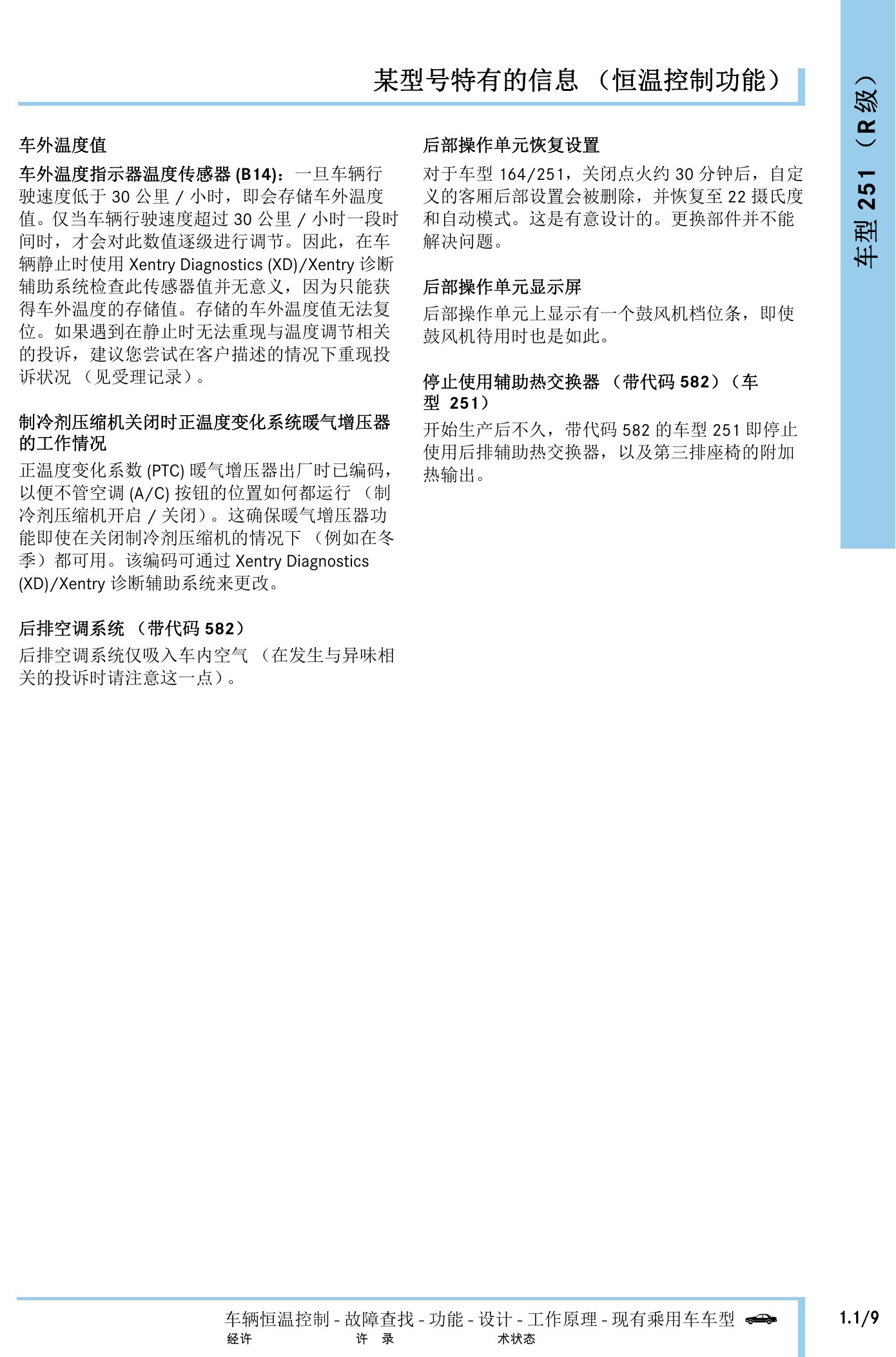

奔驰车辆恒温控制技术指南原第733页。

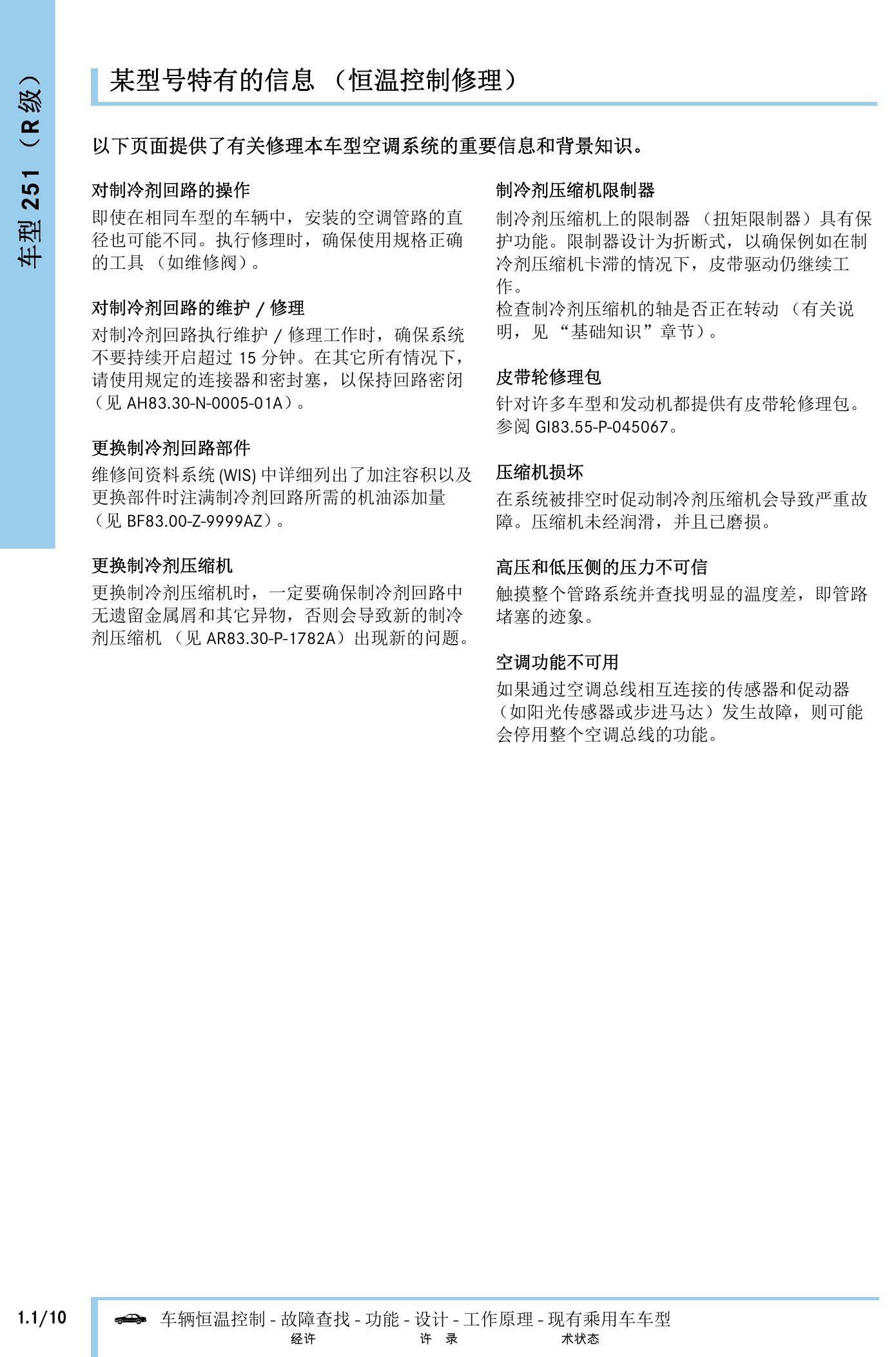

奔驰车辆恒温控制技术指南原第734页。

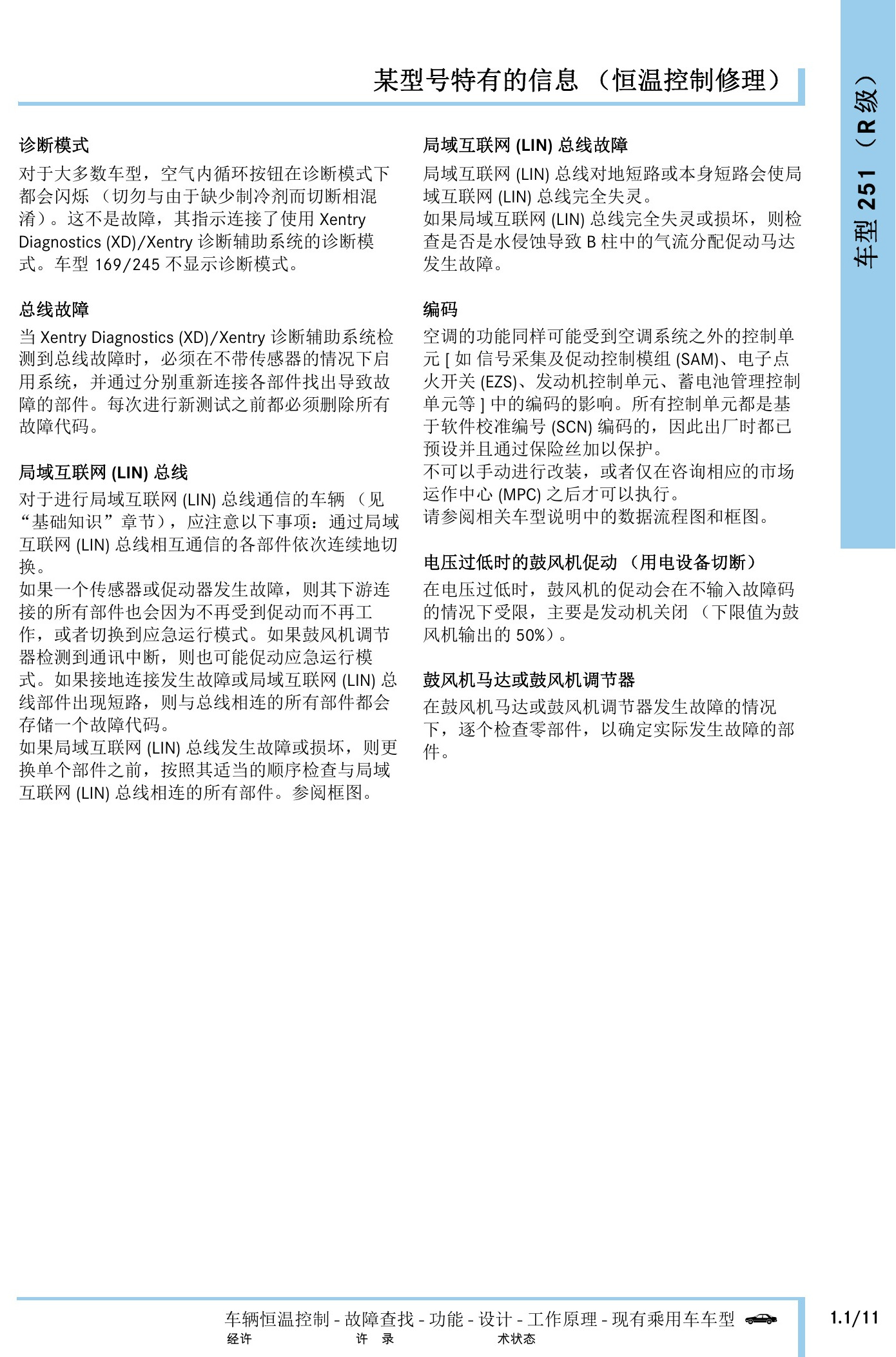

奔驰车辆恒温控制技术指南原第735页。

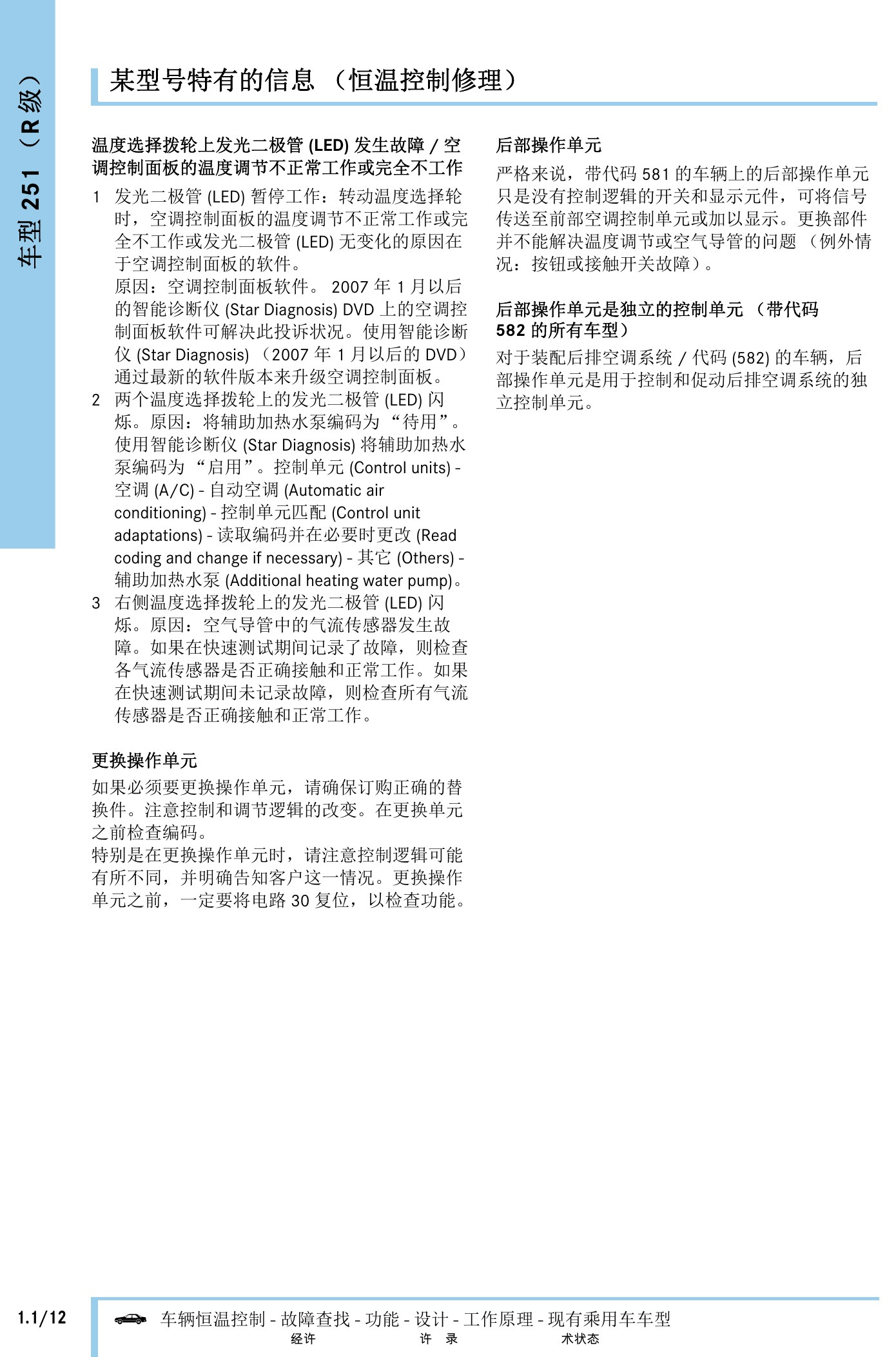

奔驰车辆恒温控制技术指南原第736页。

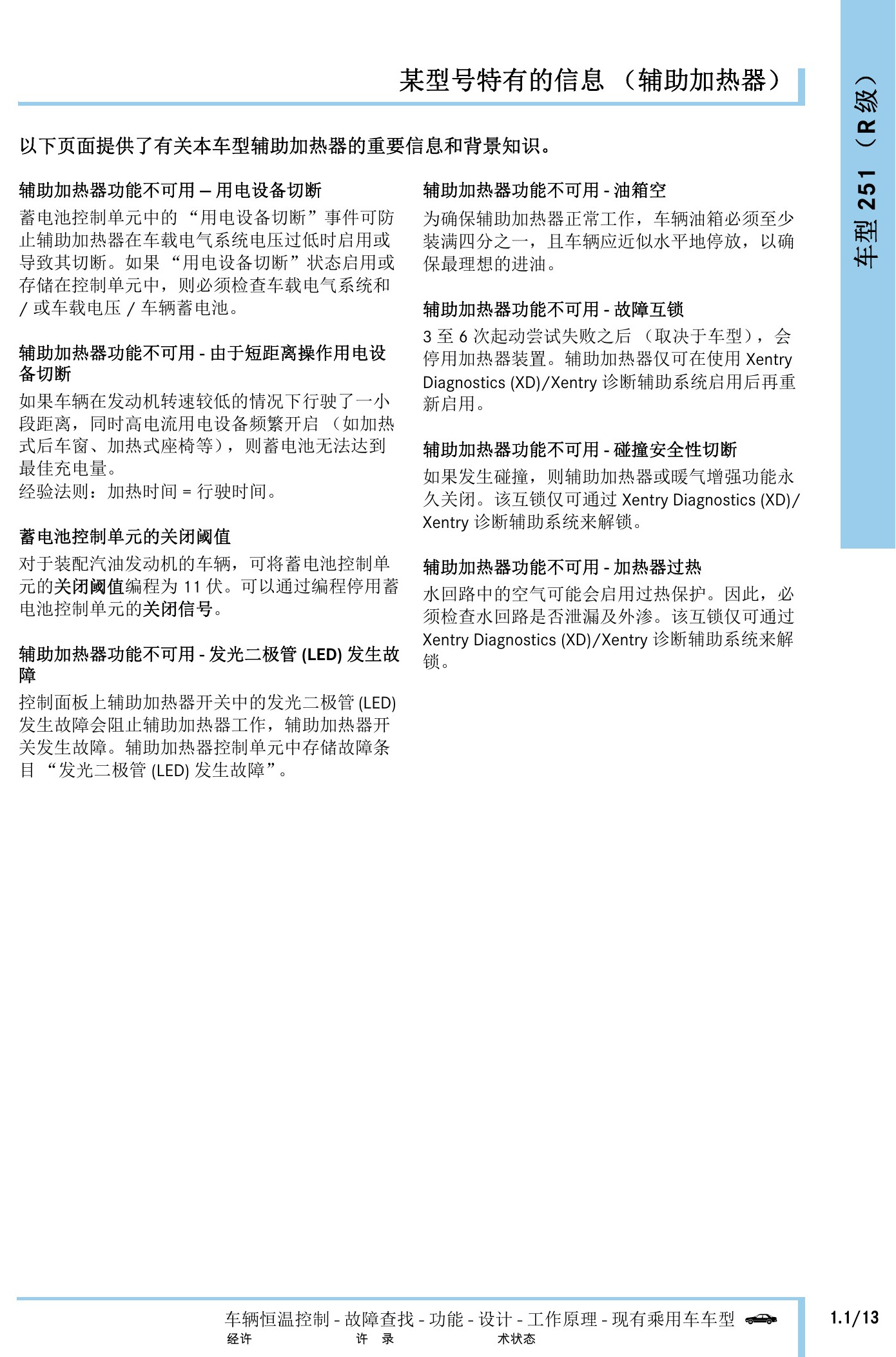

奔驰车辆恒温控制技术指南原第737页。

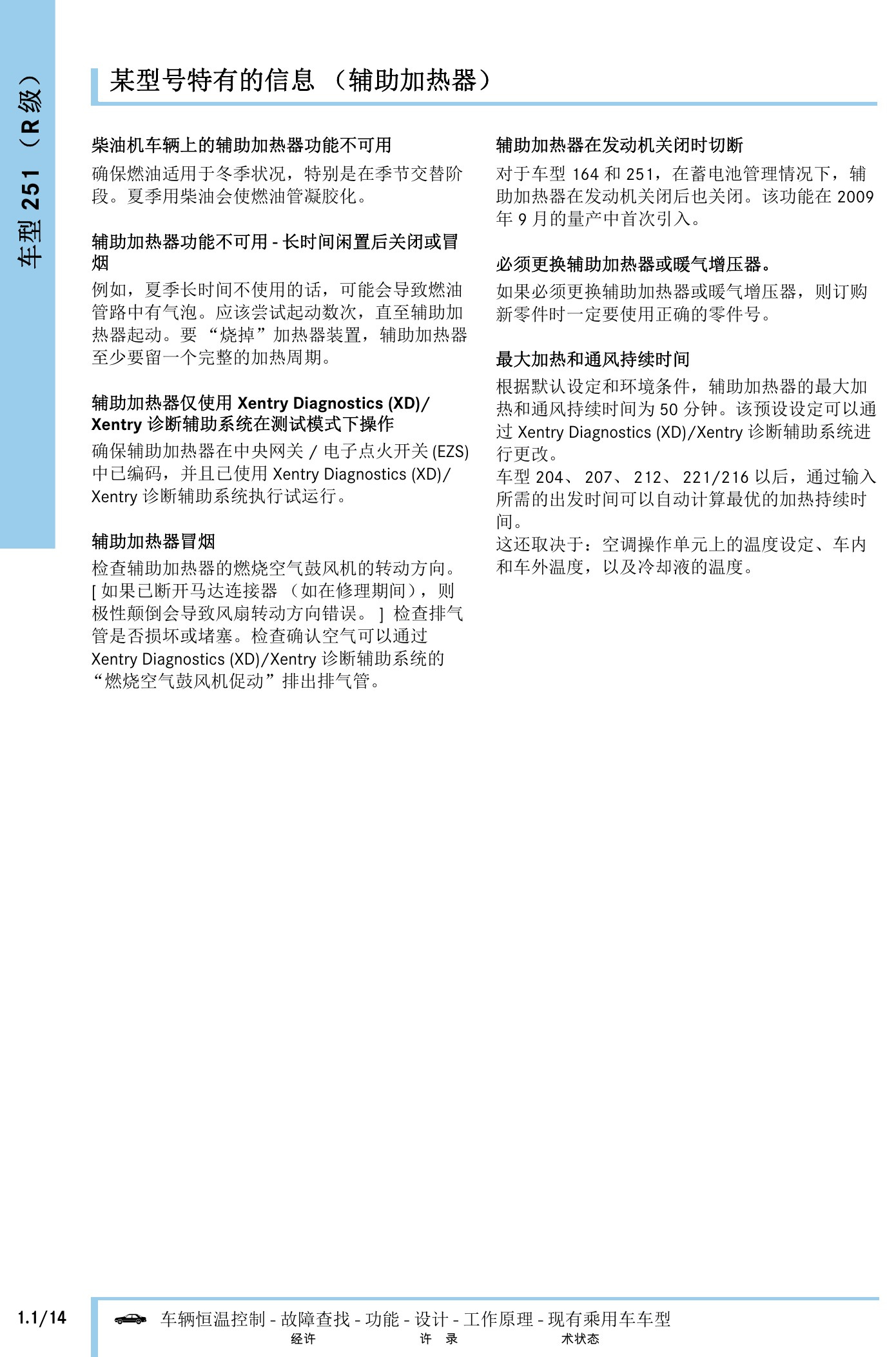

奔驰车辆恒温控制技术指南原第738页。

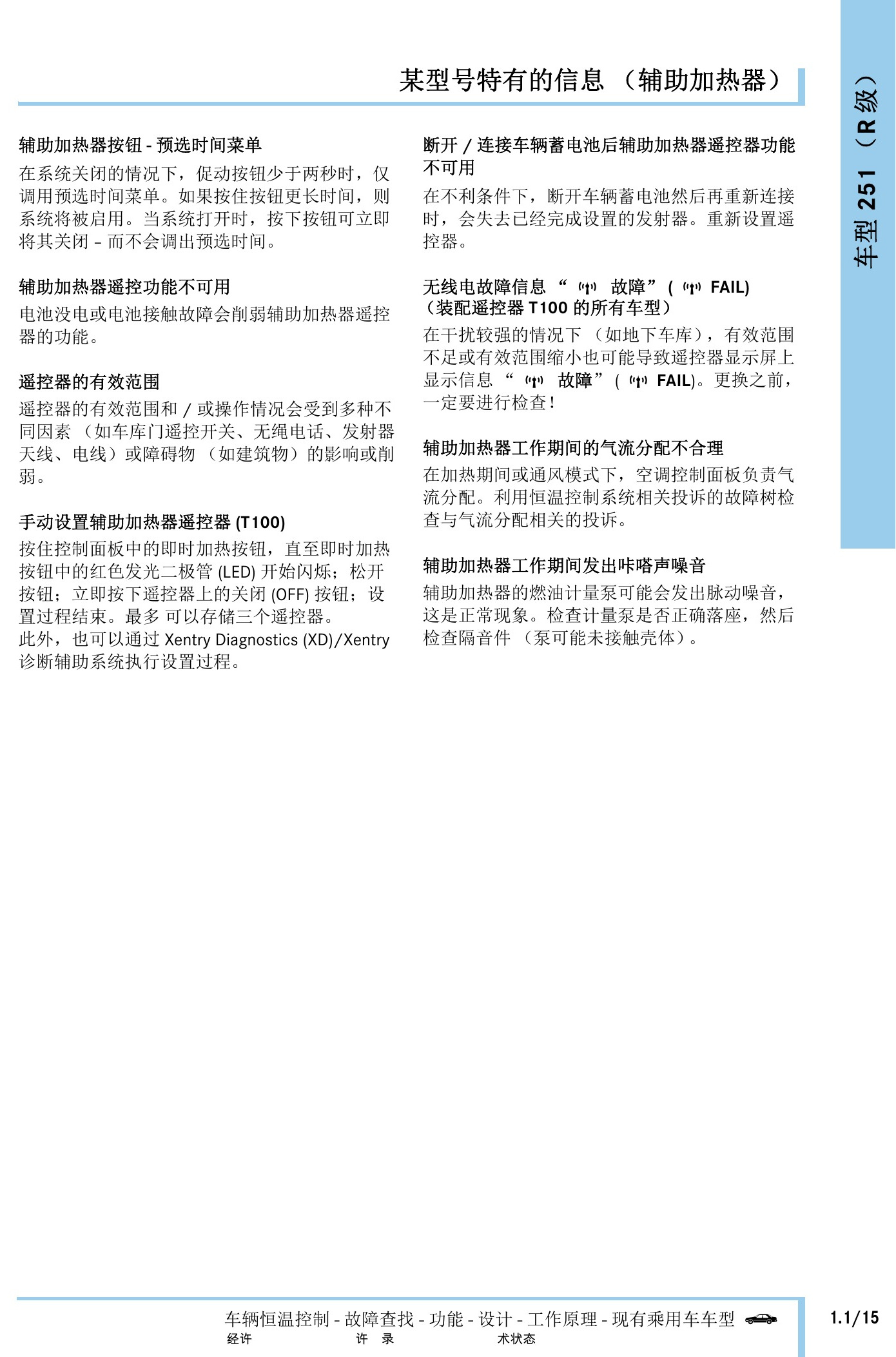

奔驰车辆恒温控制技术指南原第739页。

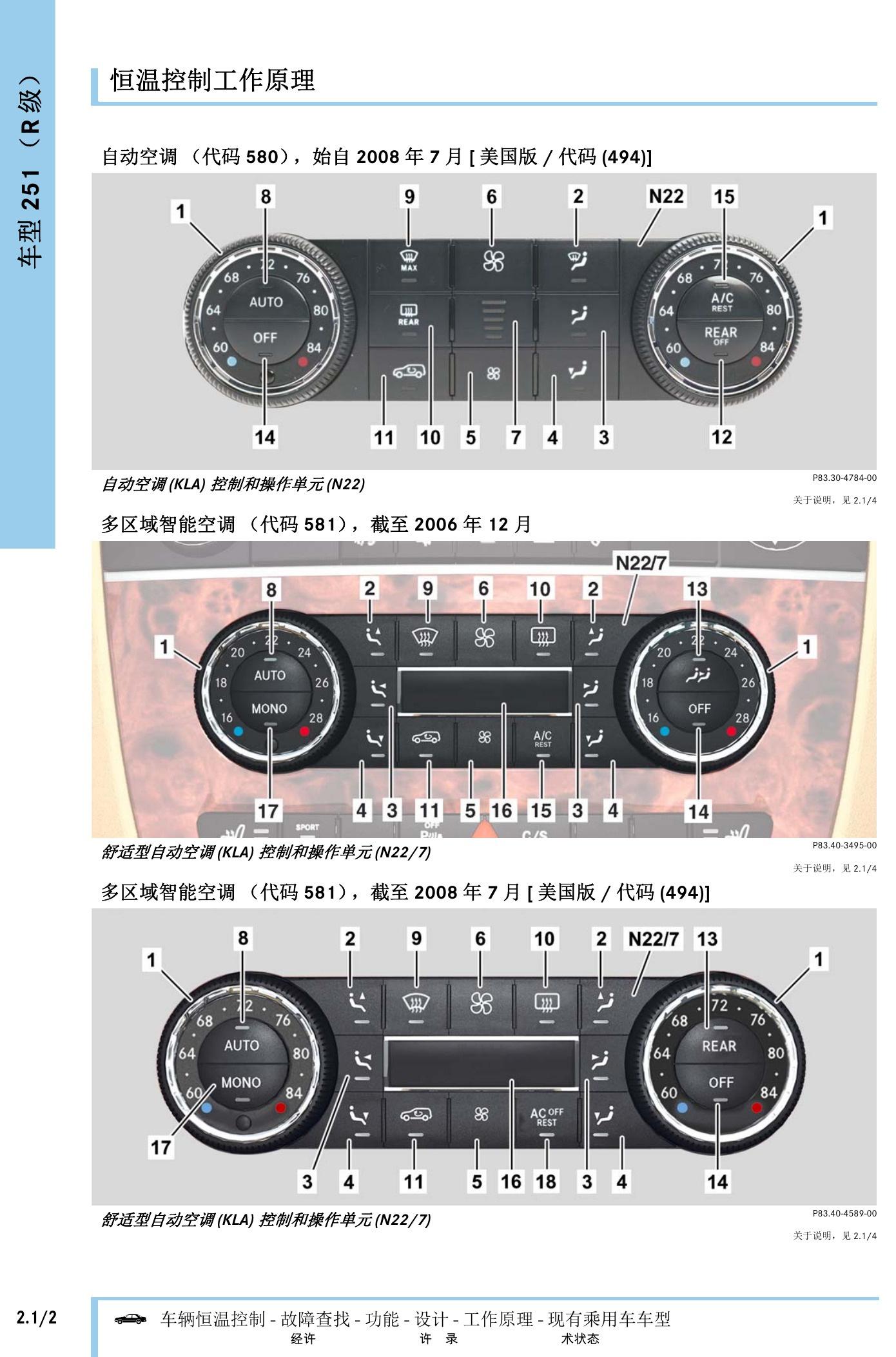

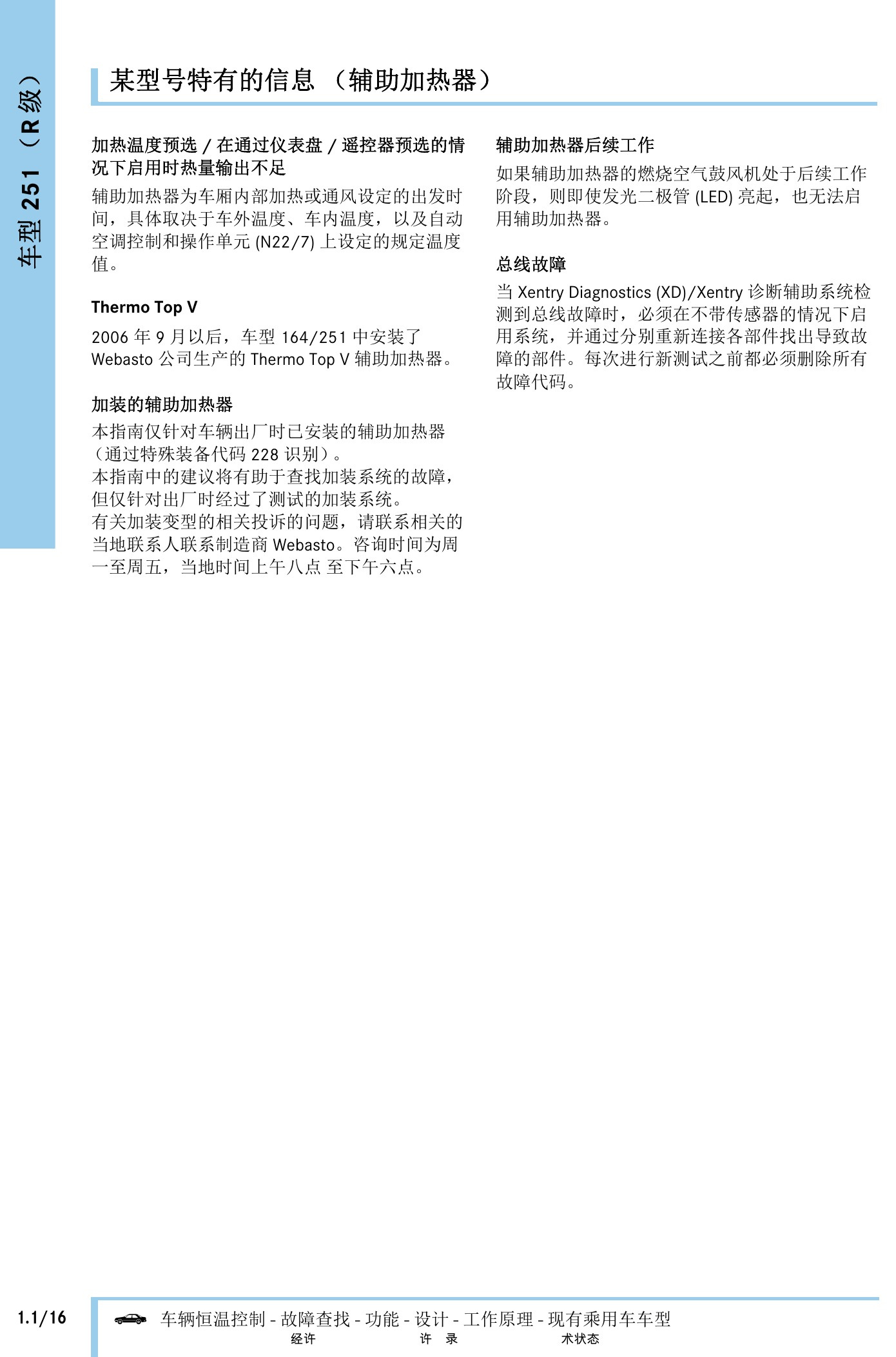

奔驰车辆恒温控制技术指南原第740页。

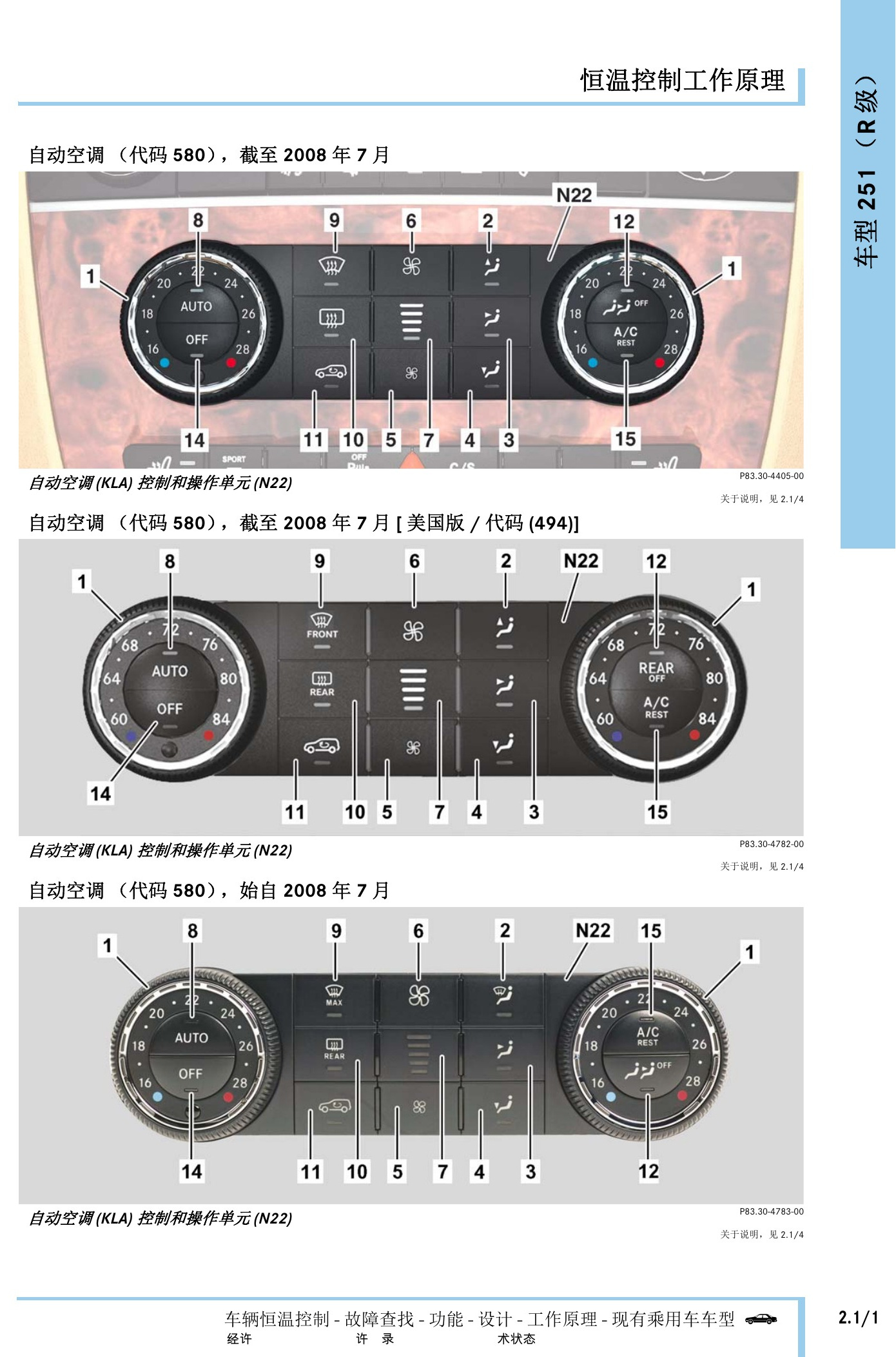

奔驰车辆恒温控制技术指南原第741页。
奔驰车辆恒温控制技术指南原第742页。

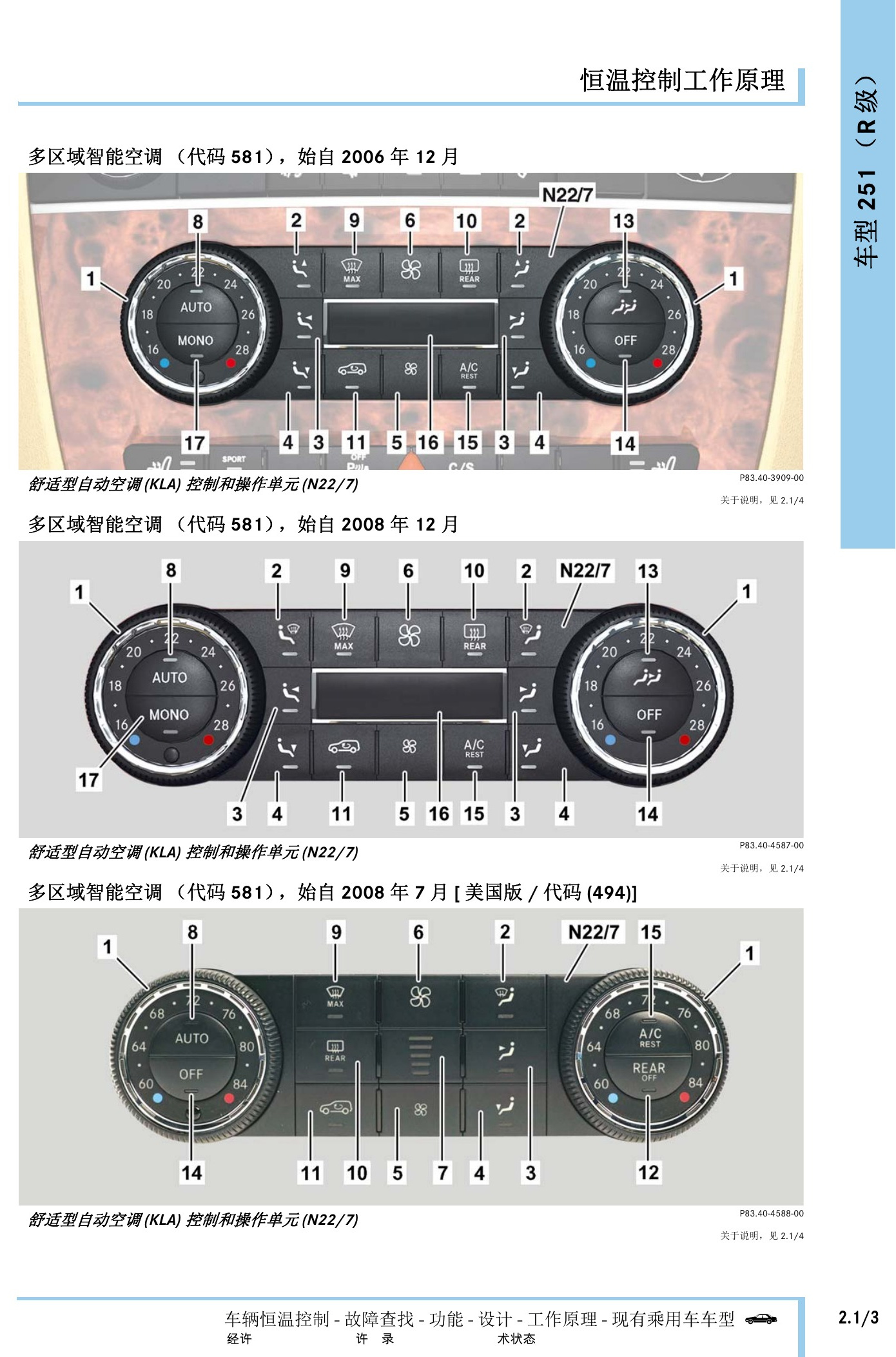

奔驰车辆恒温控制技术指南原第743页。

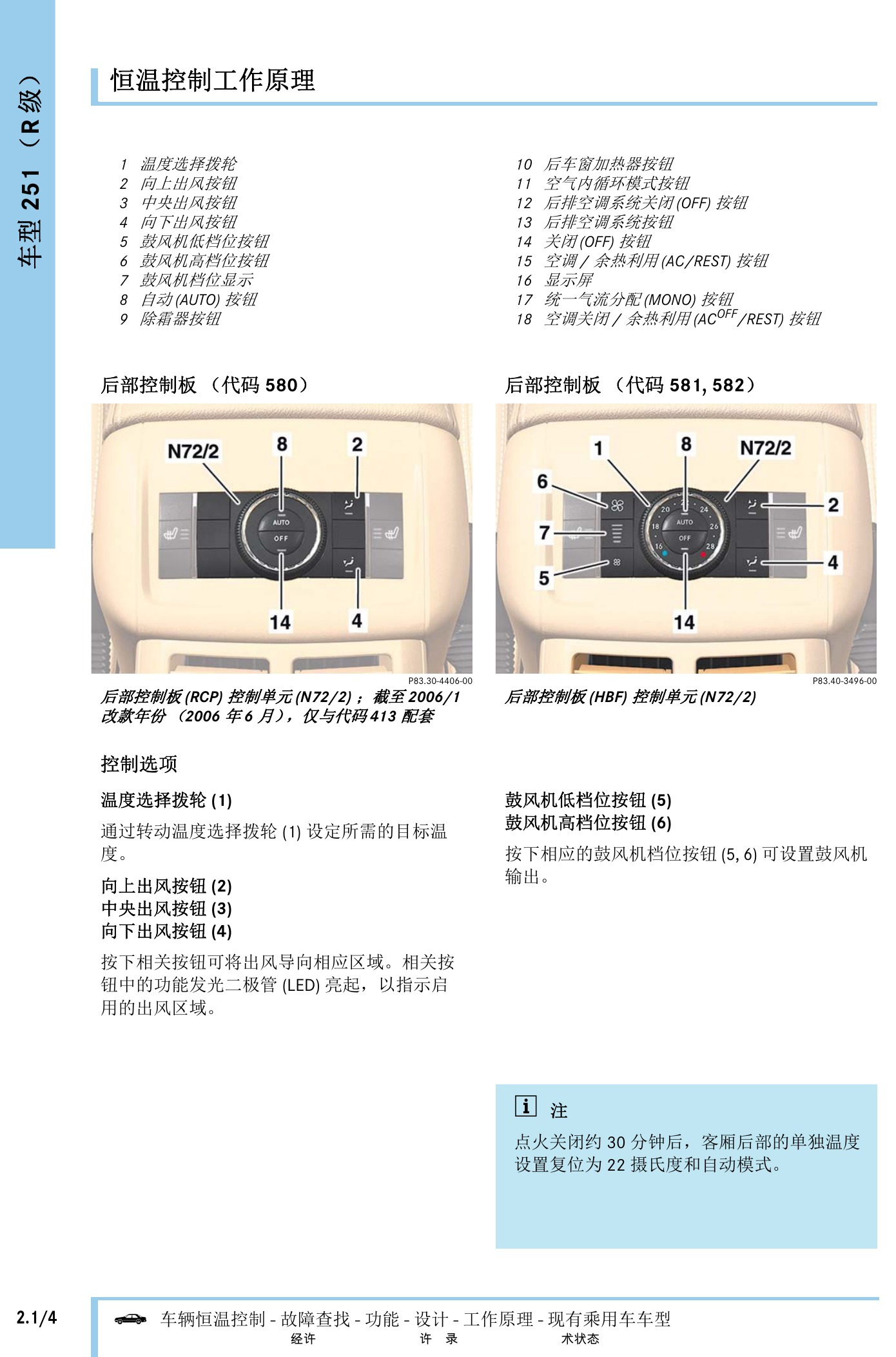

奔驰车辆恒温控制技术指南原第744页。

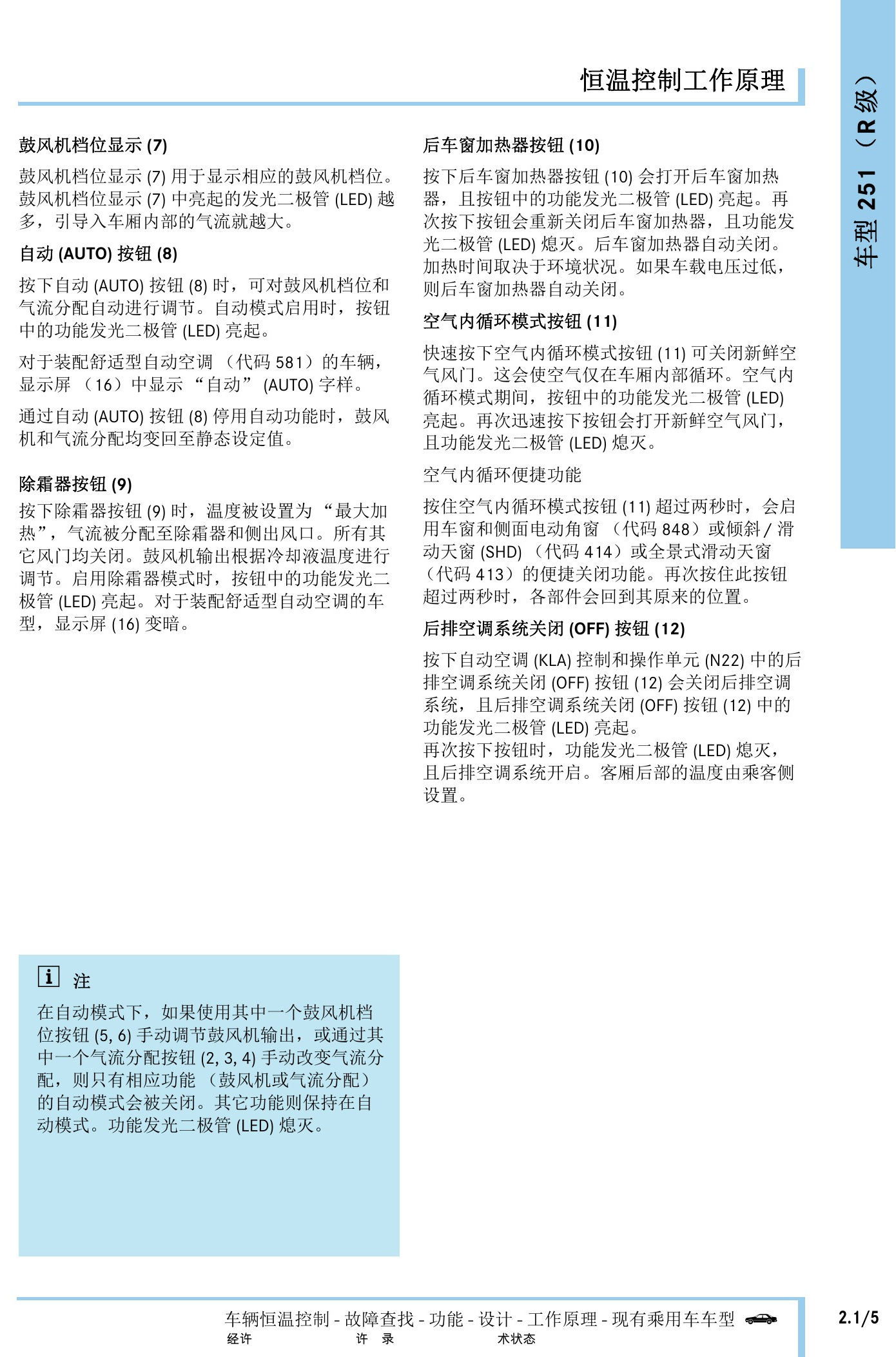

奔驰车辆恒温控制技术指南原第745页。

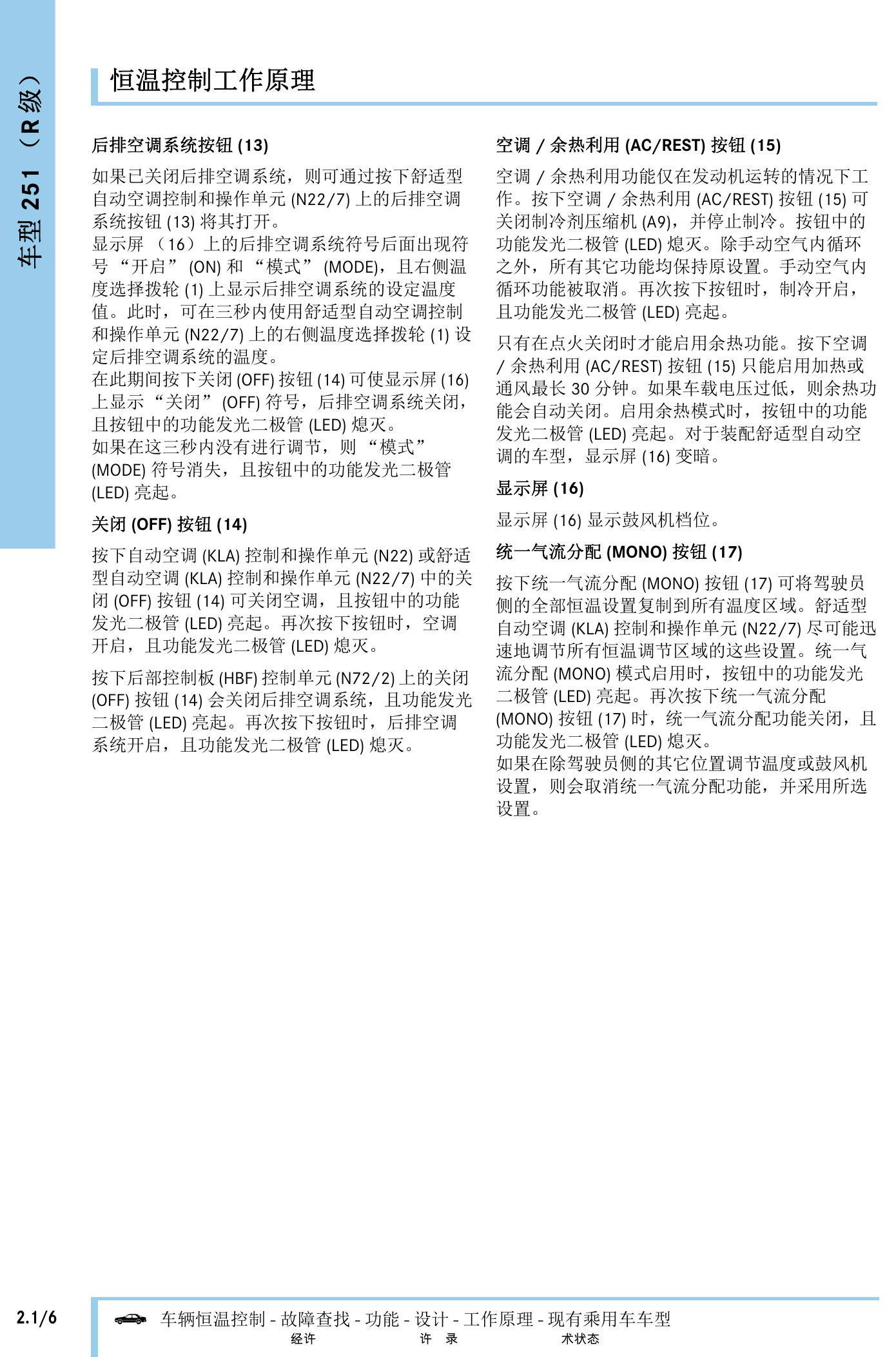

奔驰车辆恒温控制技术指南原第746页。

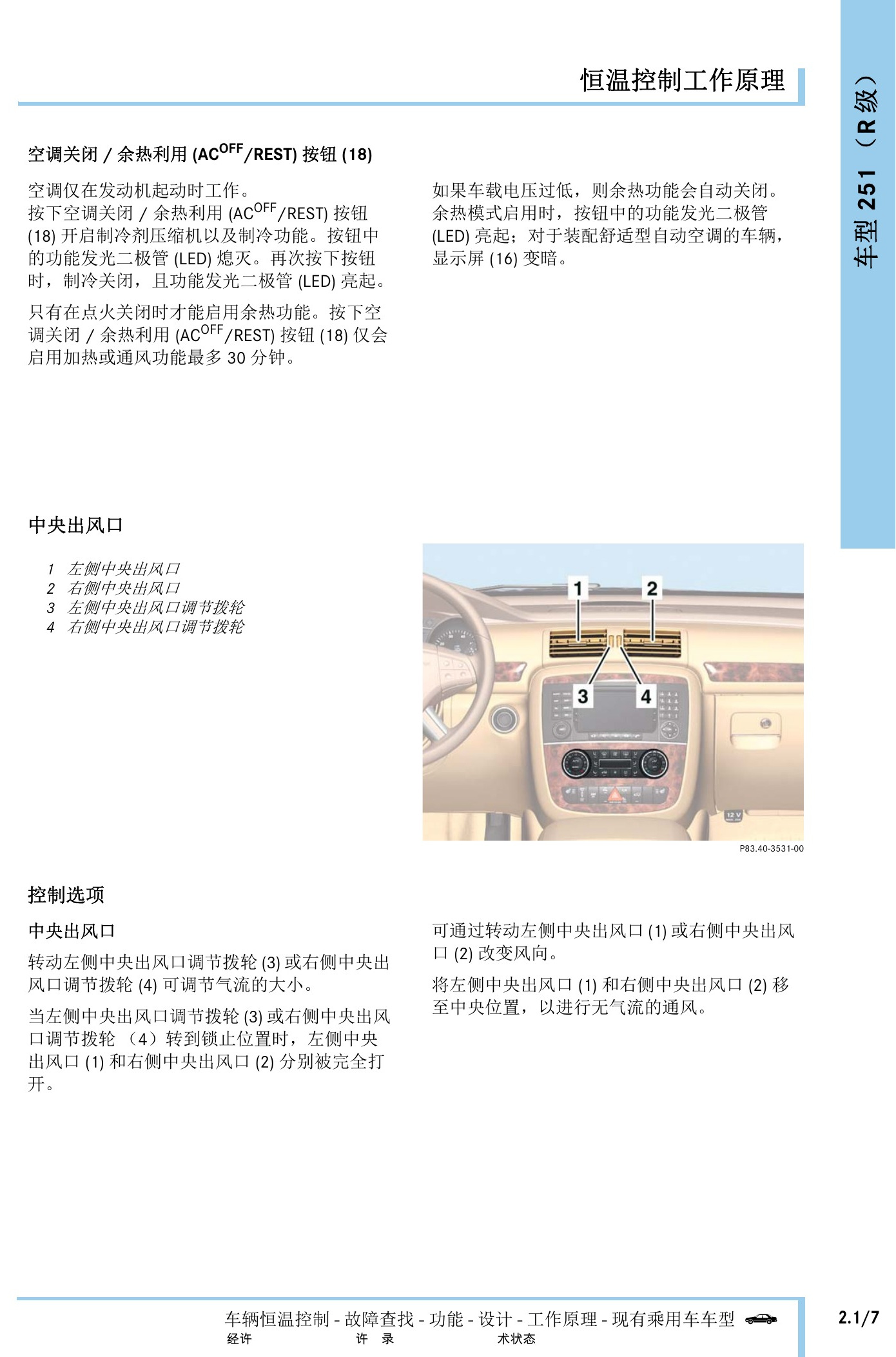

奔驰车辆恒温控制技术指南原第747页。

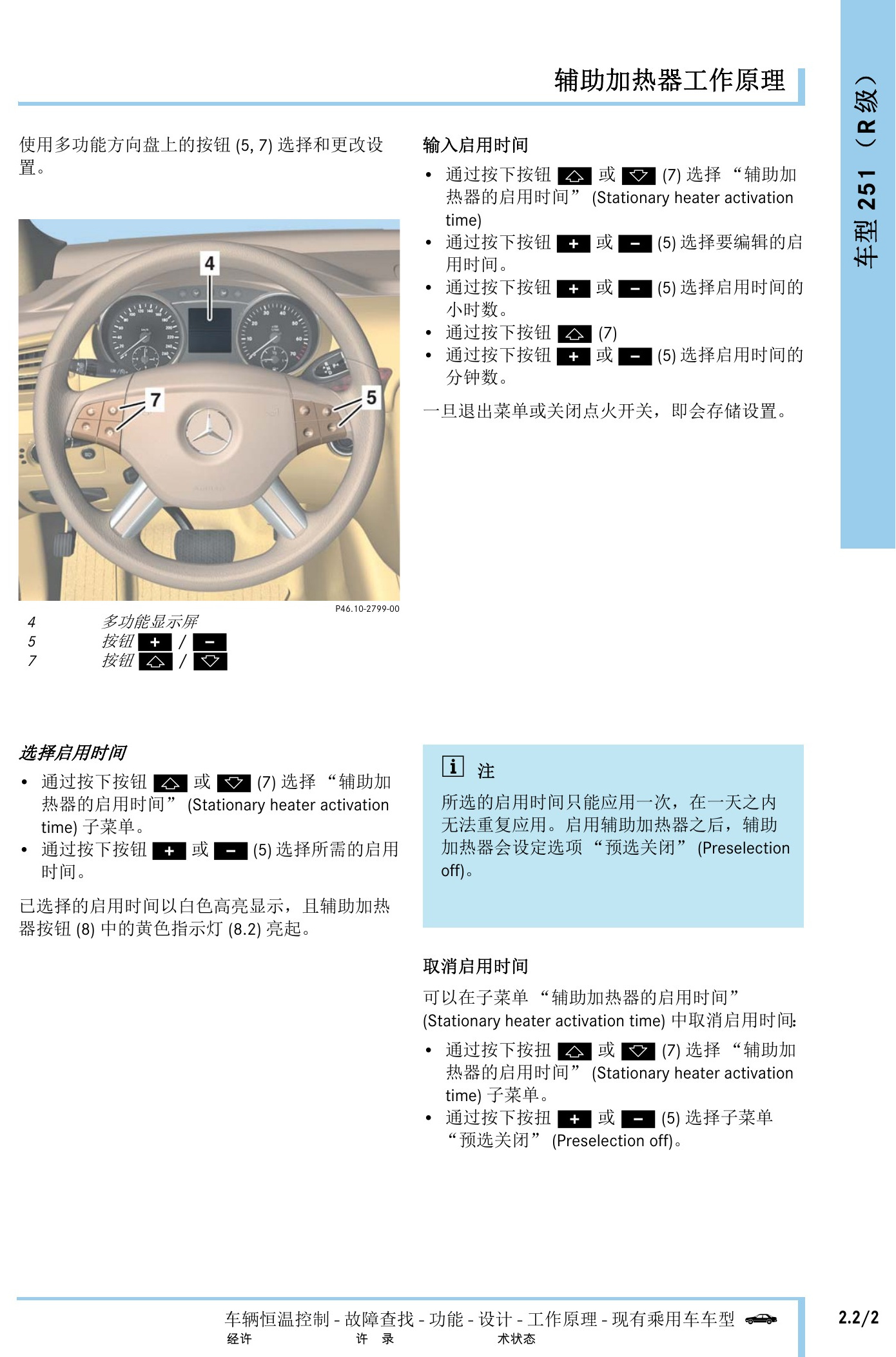

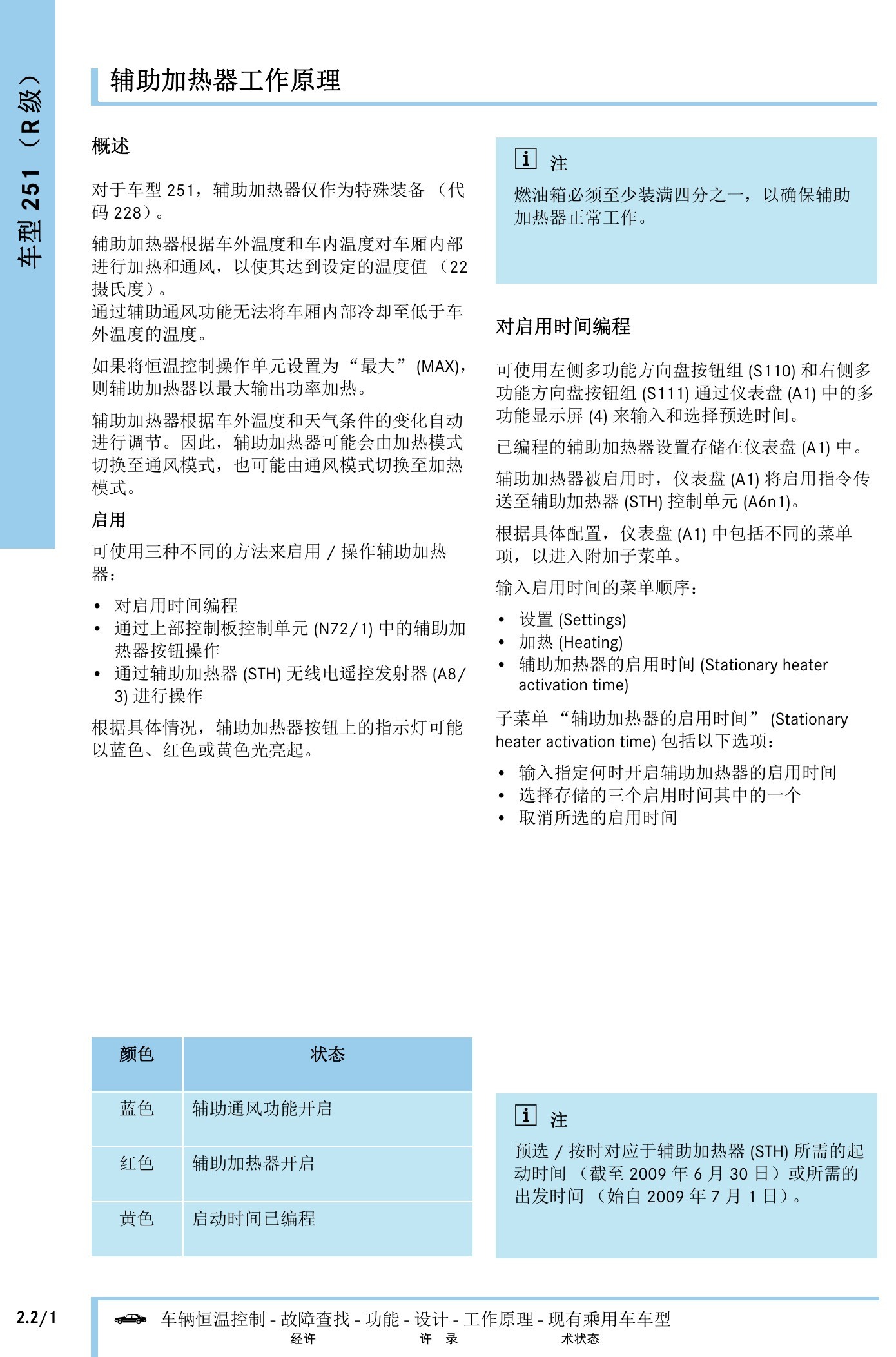

奔驰车辆恒温控制技术指南原第748页。
奔驰车辆恒温控制技术指南原第749页。

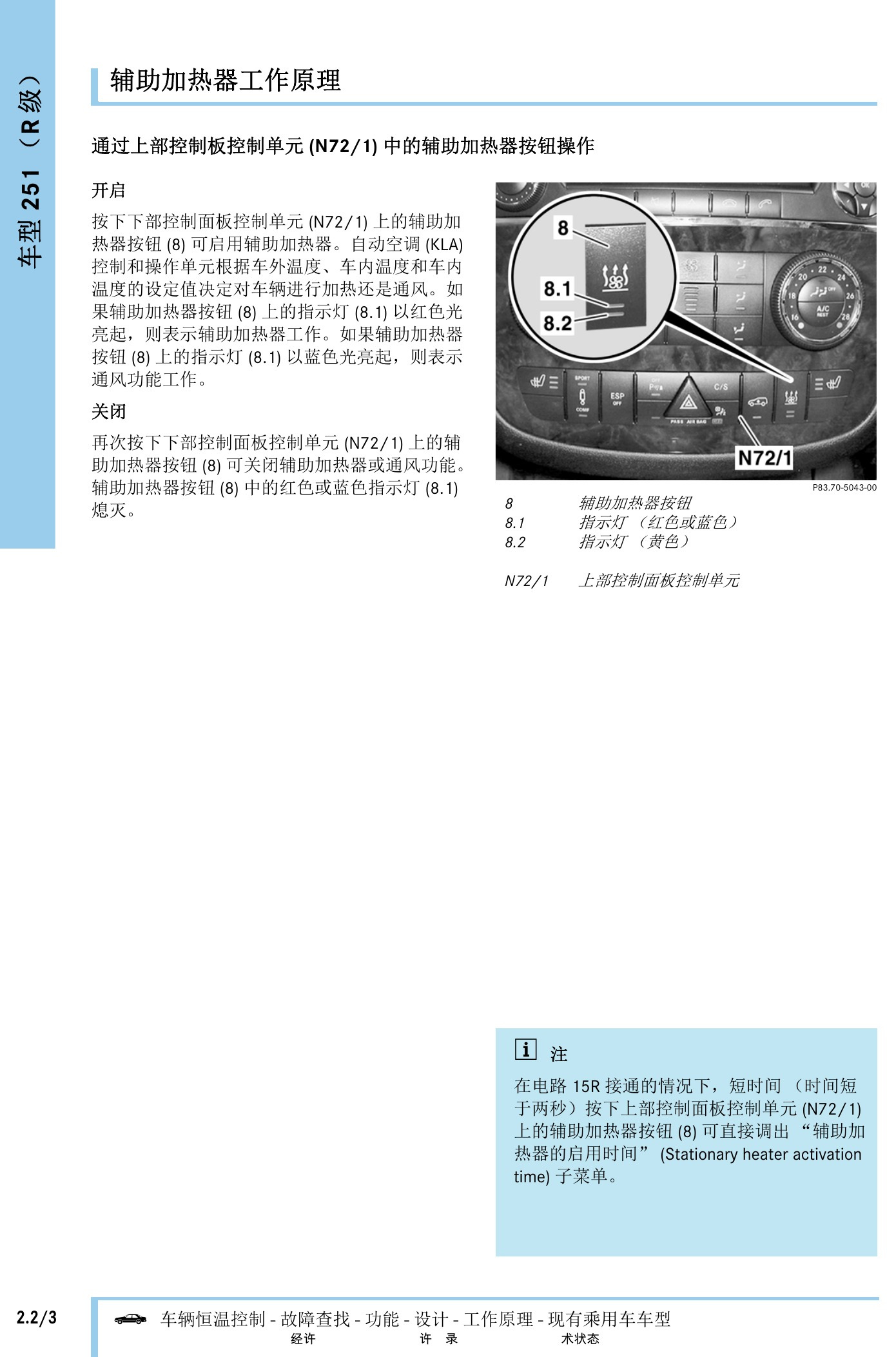

奔驰车辆恒温控制技术指南原第750页。

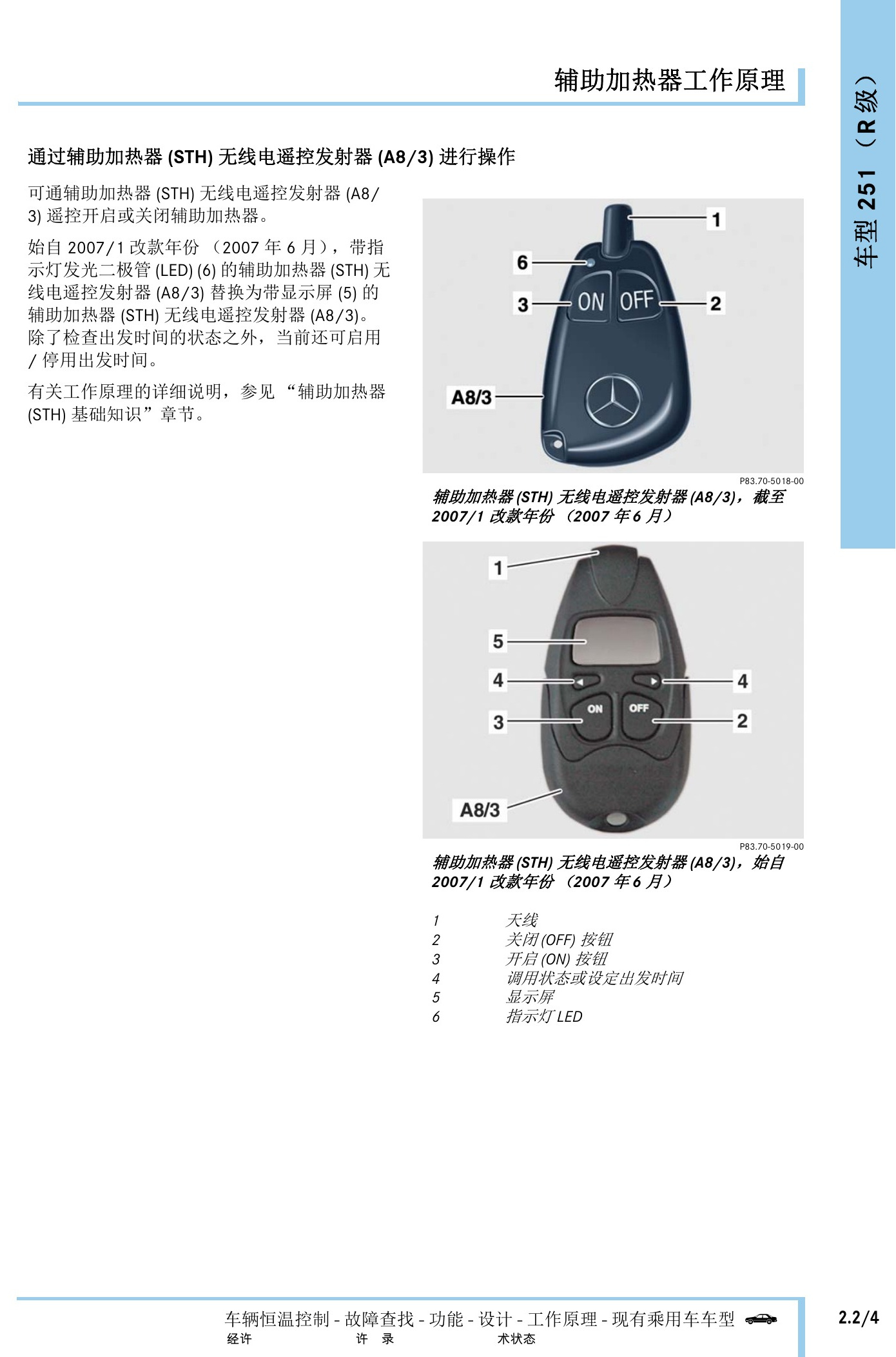

奔驰车辆恒温控制技术指南原第751页。

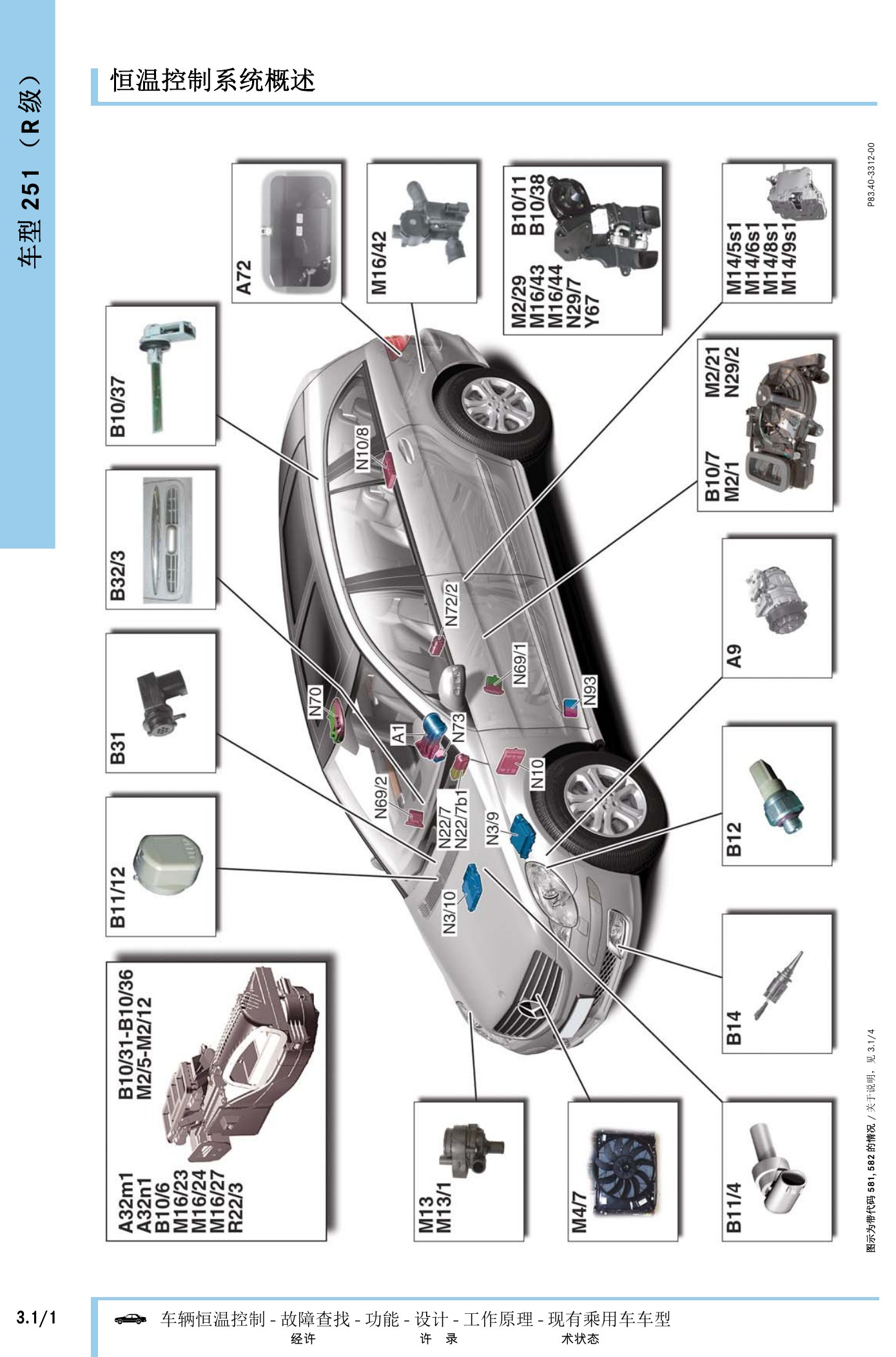

奔驰车辆恒温控制技术指南原第752页。

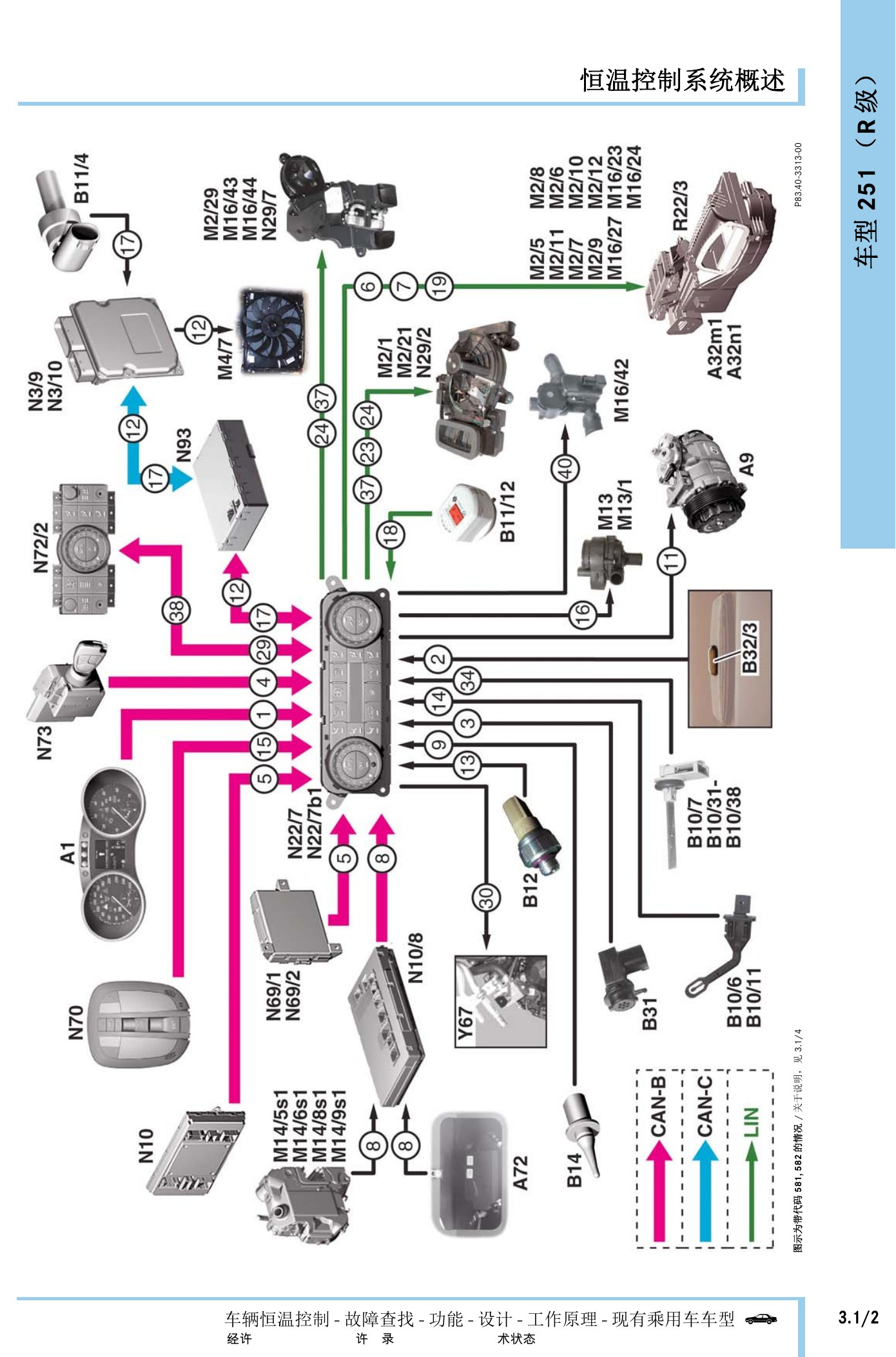

奔驰车辆恒温控制技术指南原第753页。

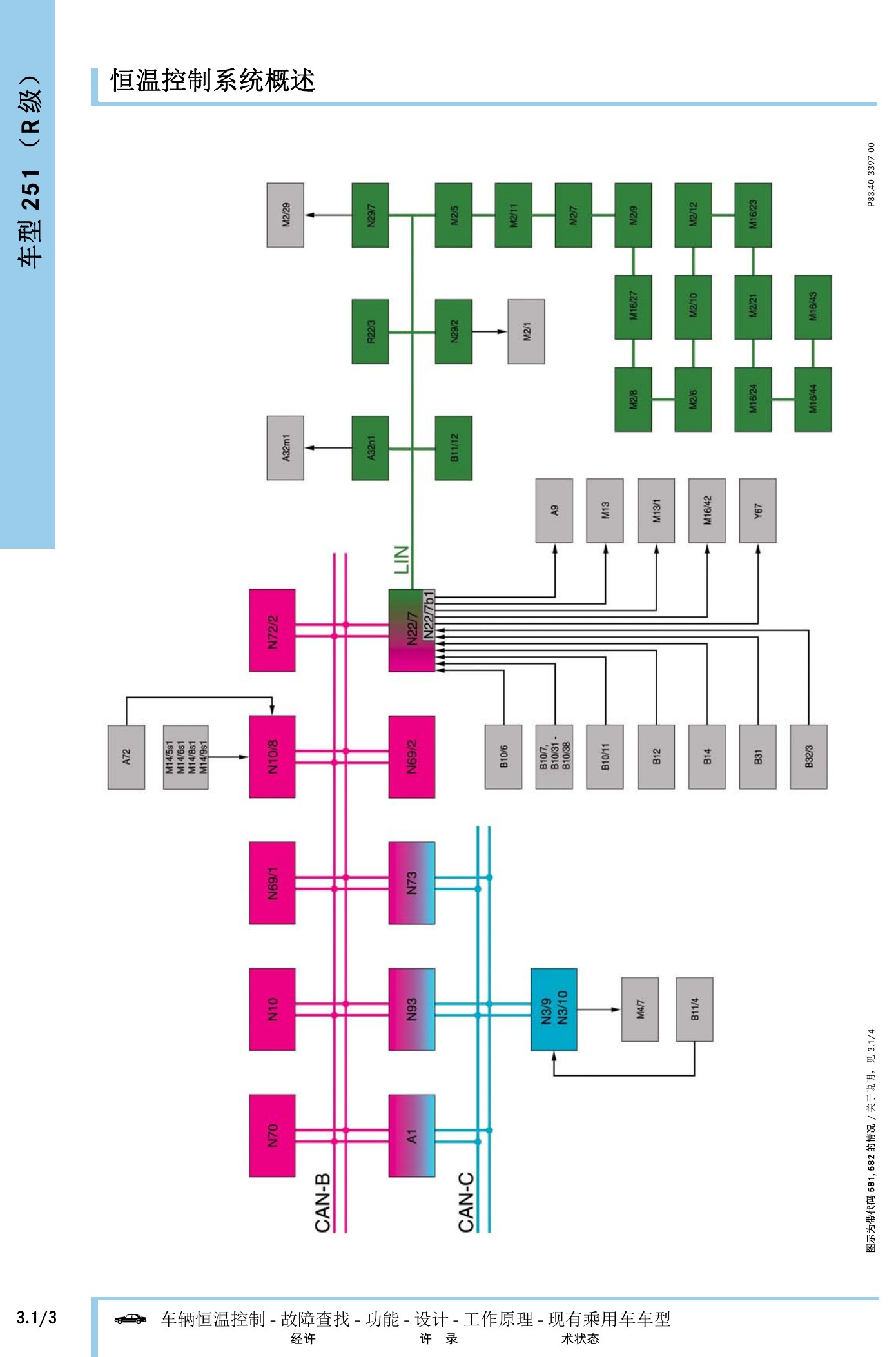

奔驰车辆恒温控制技术指南原第754页。
奔驰车辆恒温控制技术指南原第755页。

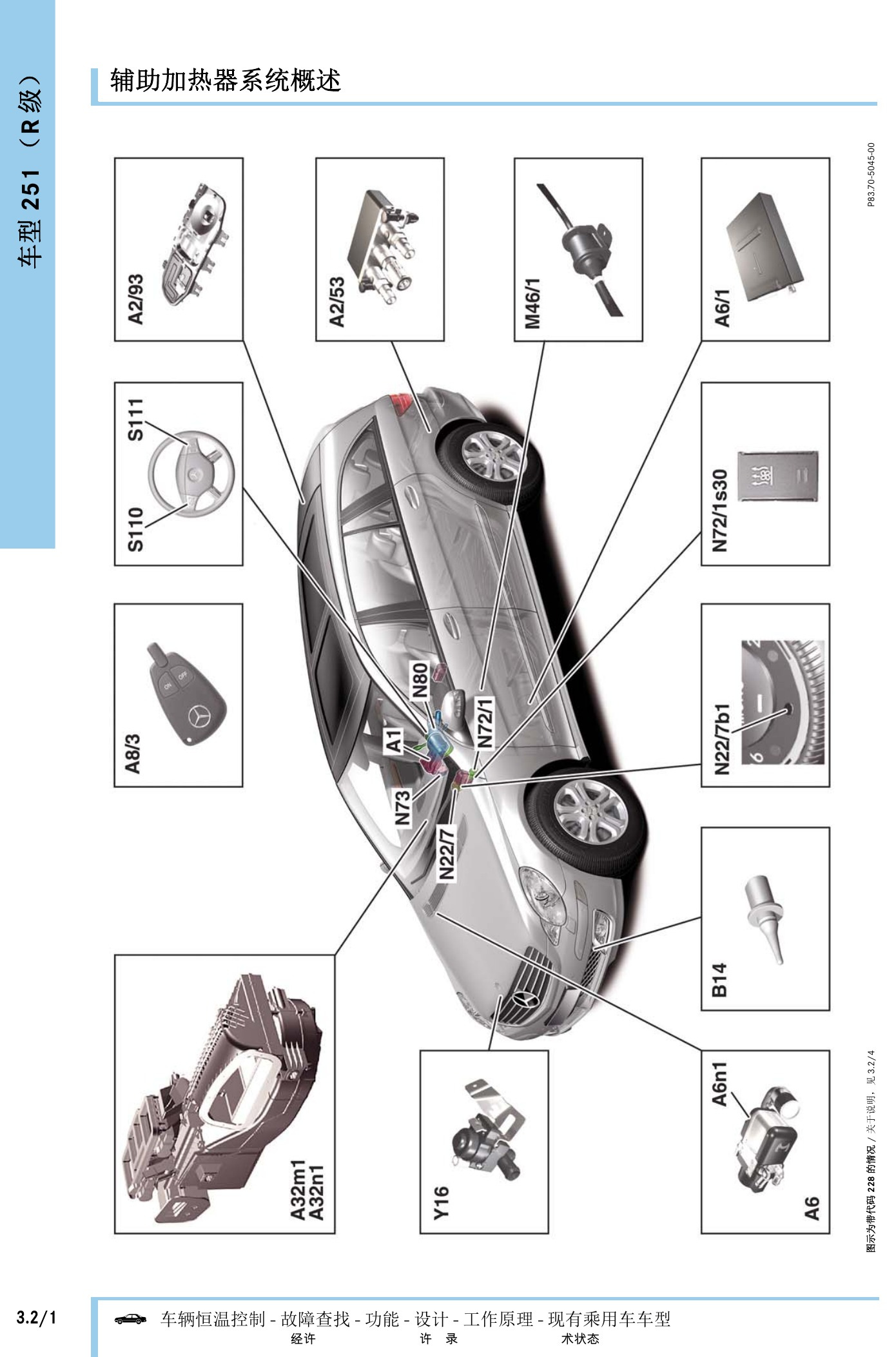

奔驰车辆恒温控制技术指南原第756页。

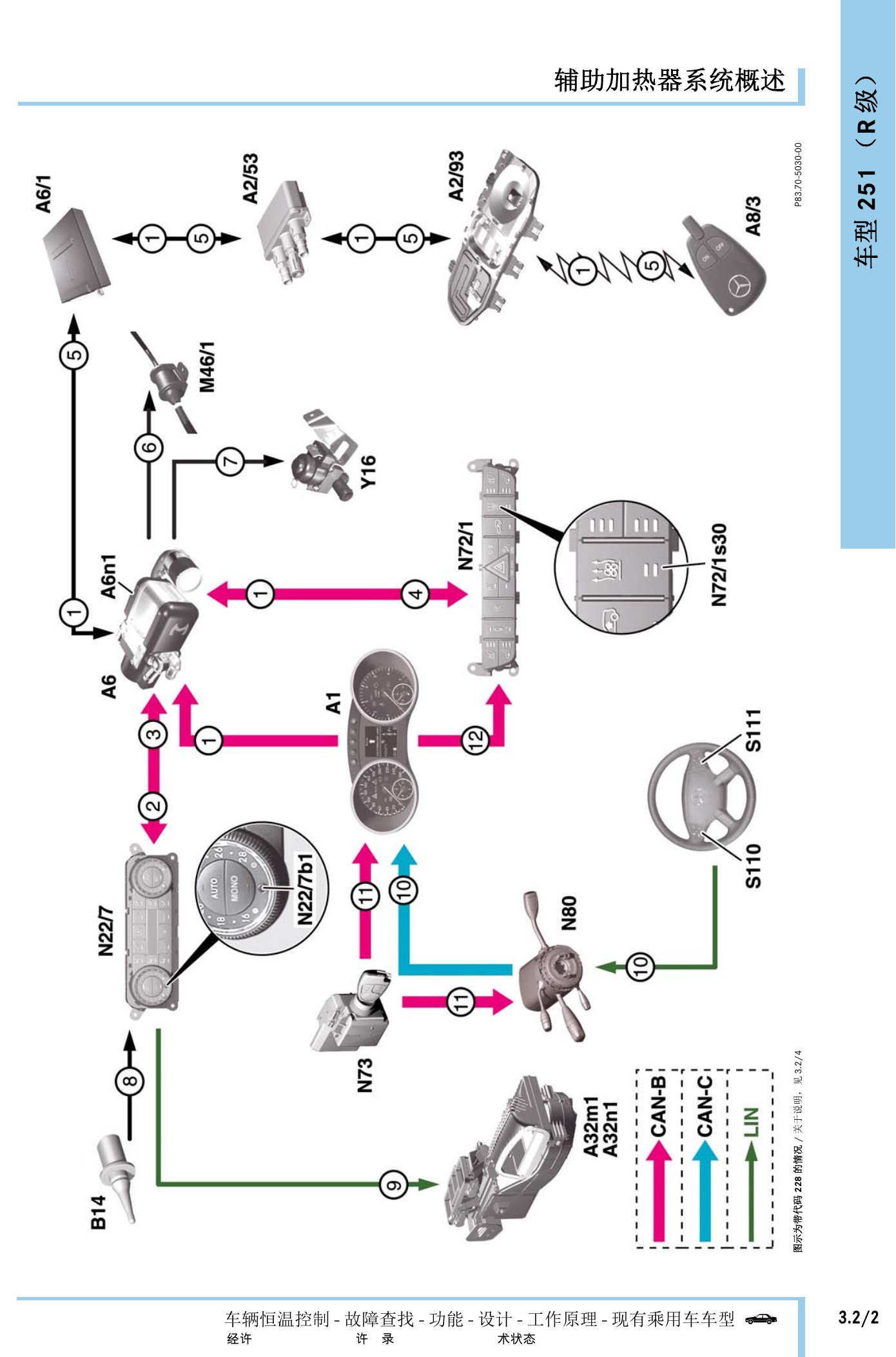

奔驰车辆恒温控制技术指南原第757页。

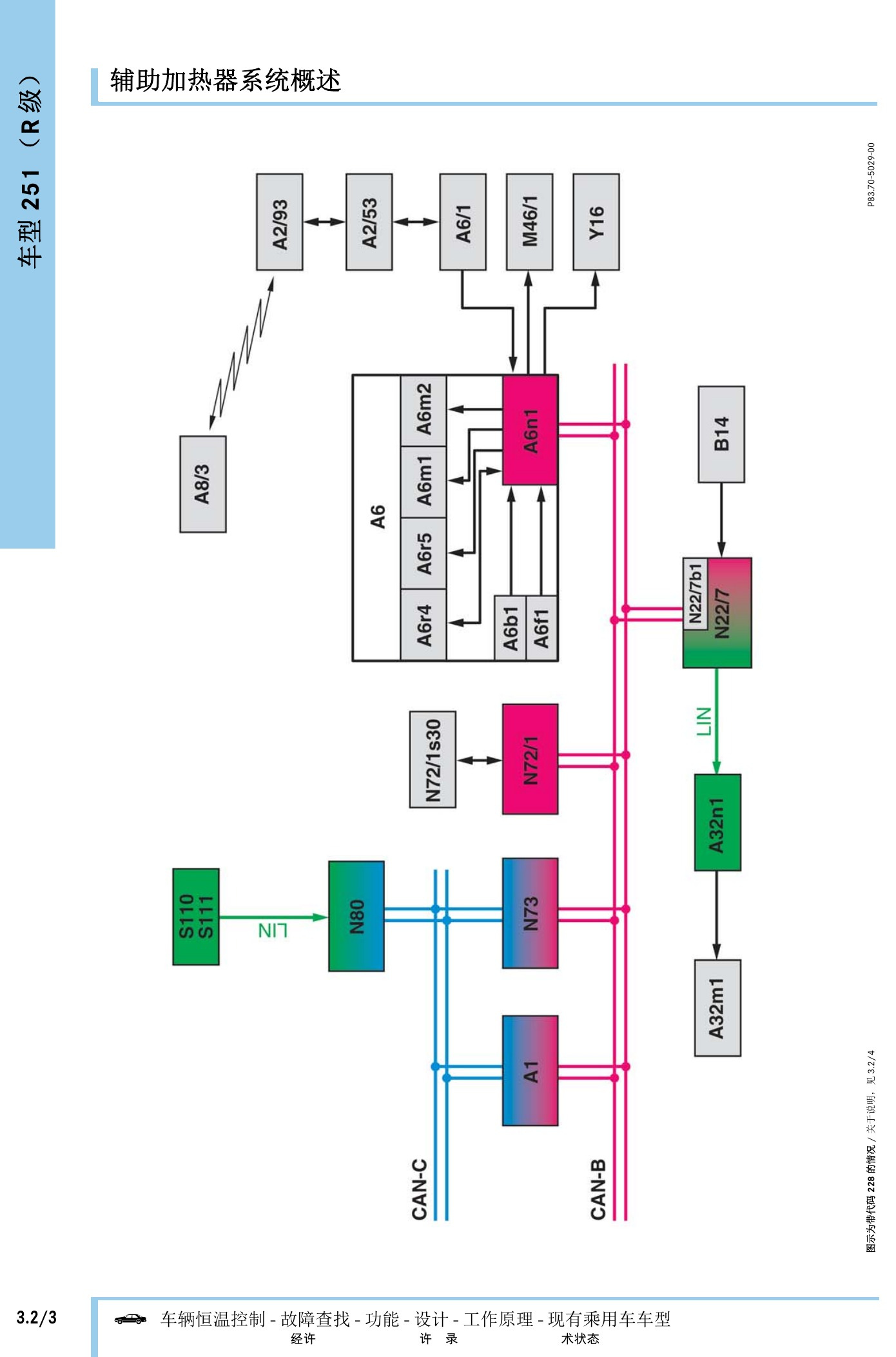

奔驰车辆恒温控制技术指南原第758页。

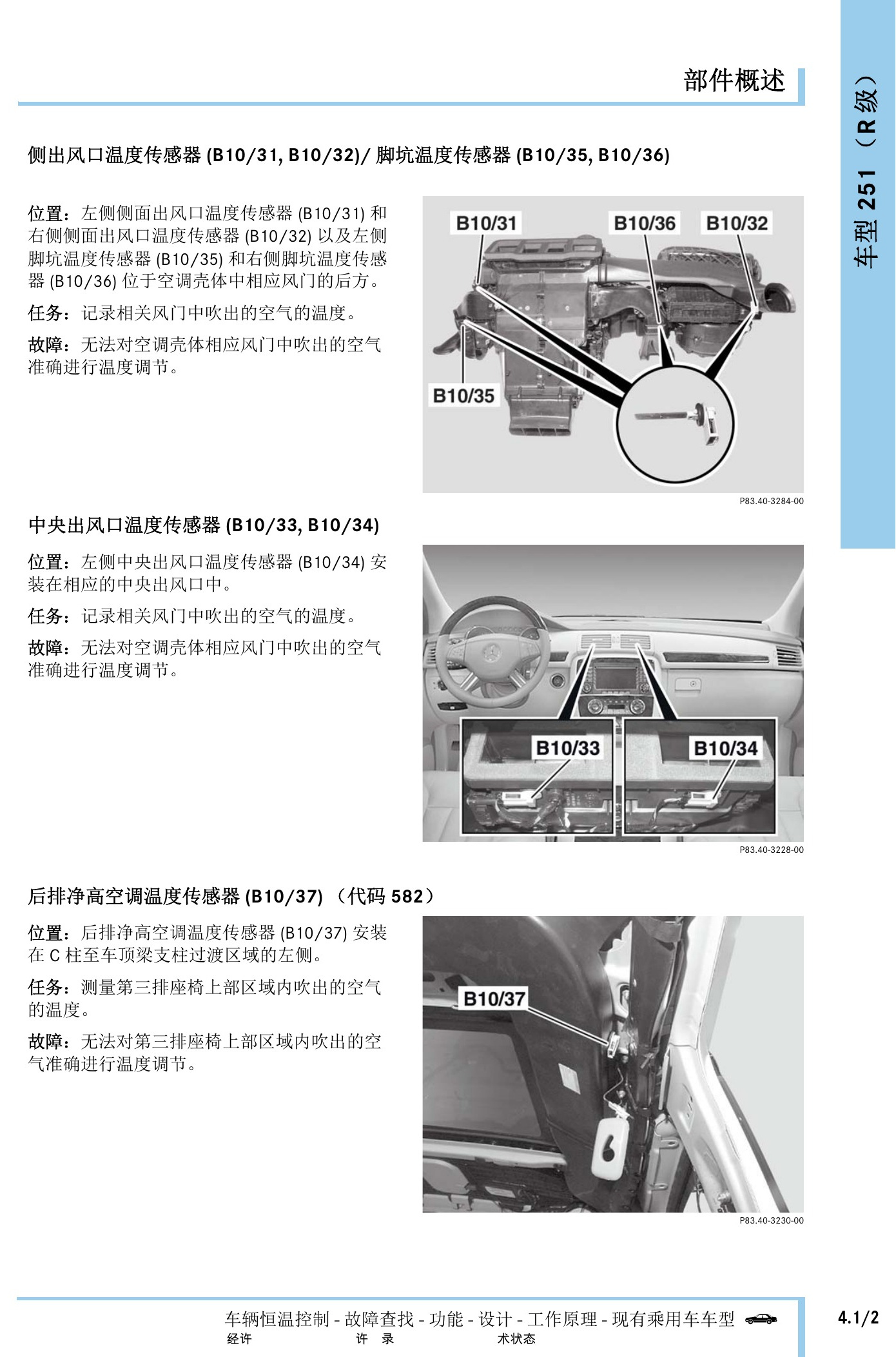

奔驰车辆恒温控制技术指南原第759页。

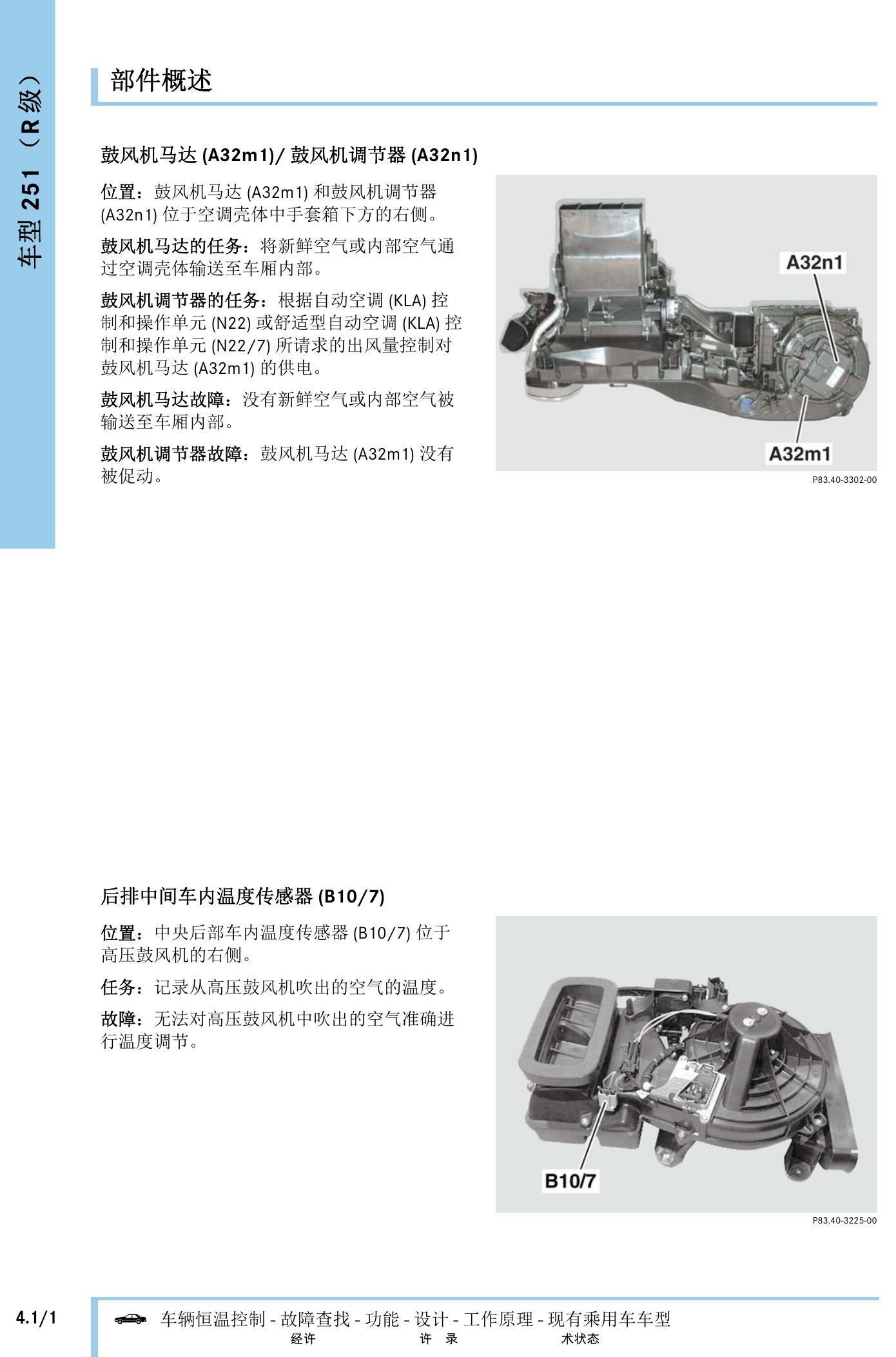

奔驰车辆恒温控制技术指南原第760页。
奔驰车辆恒温控制技术指南原第761页。

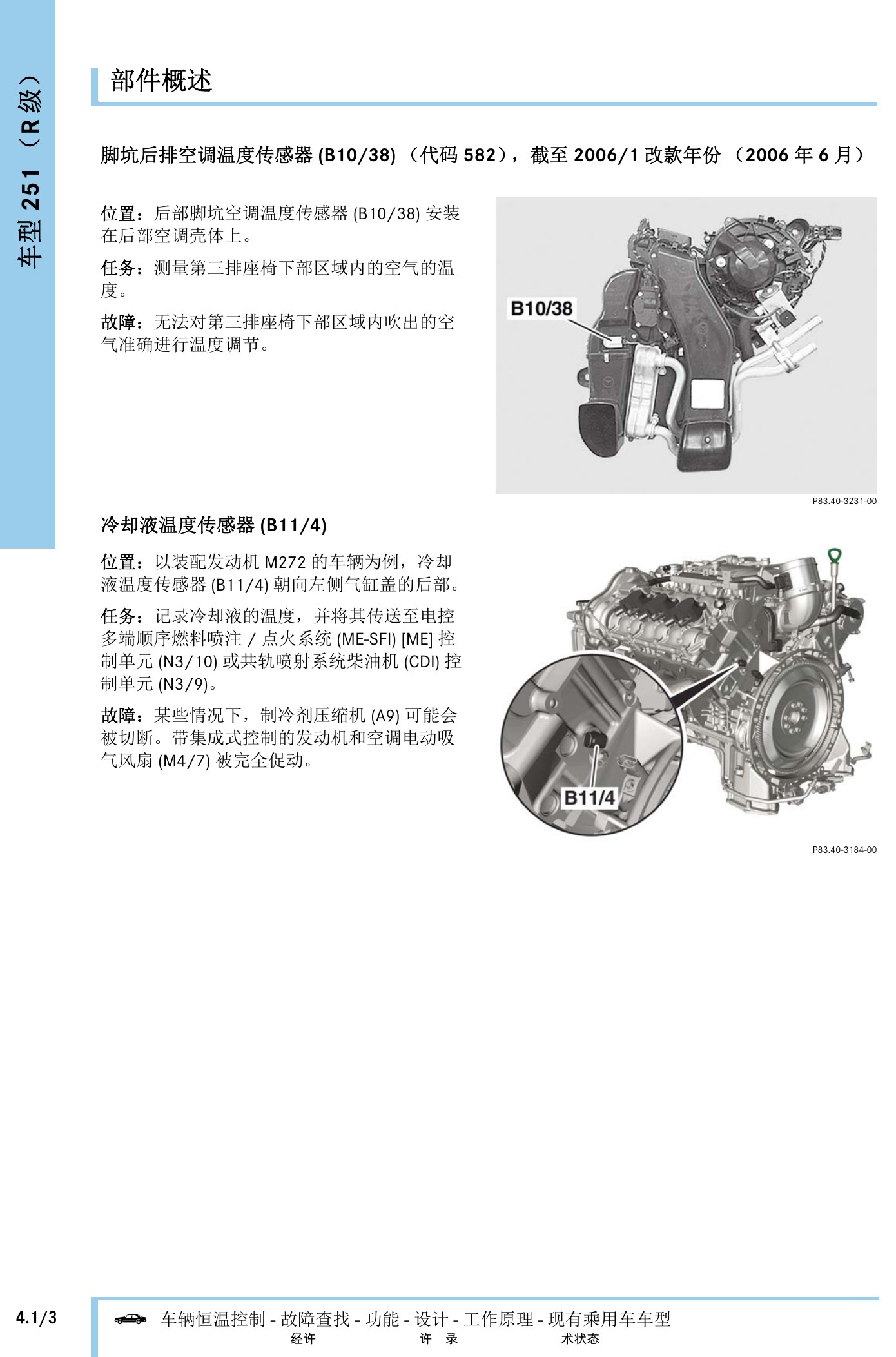

奔驰车辆恒温控制技术指南原第762页。

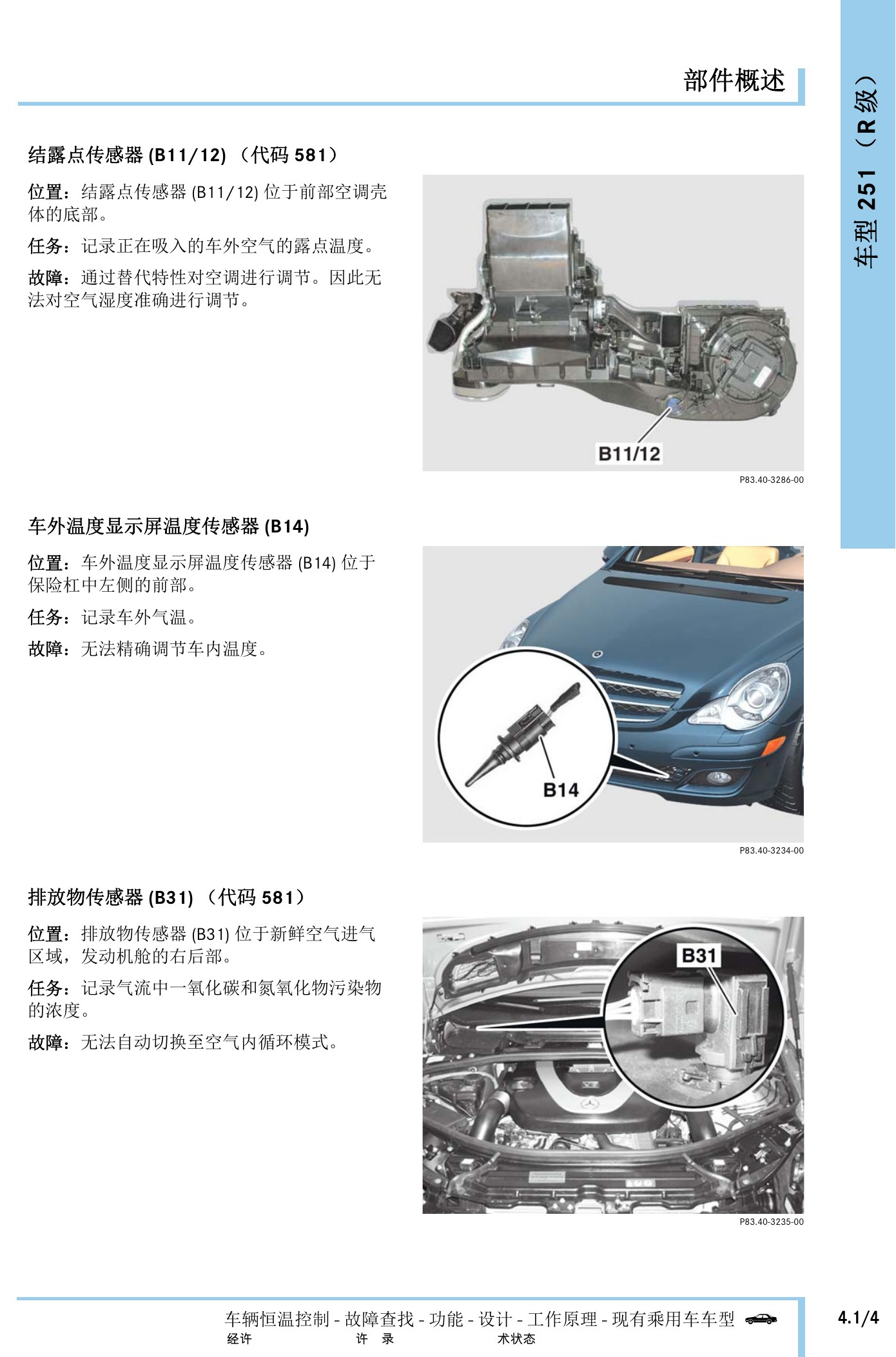

奔驰车辆恒温控制技术指南原第763页。

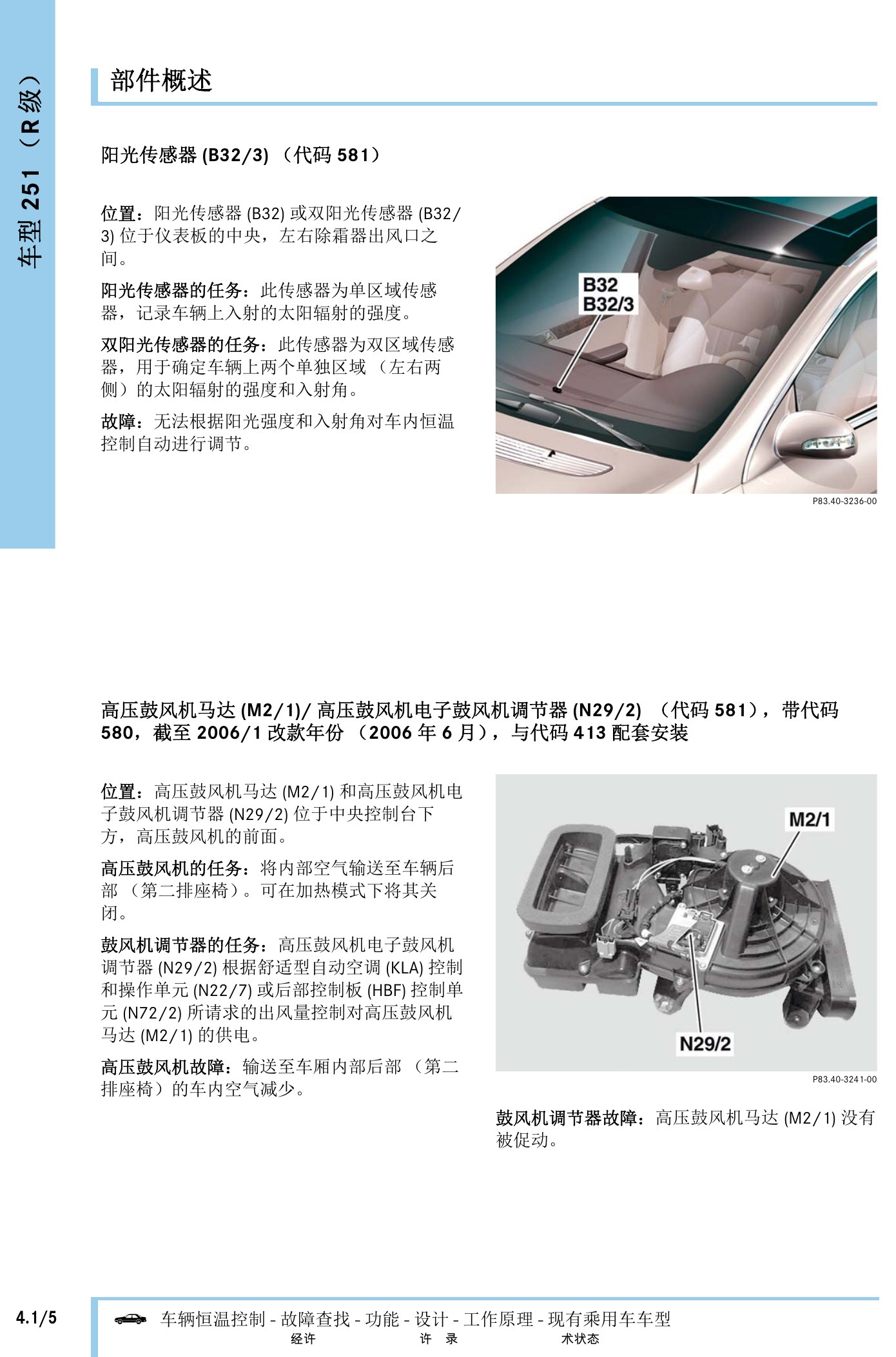

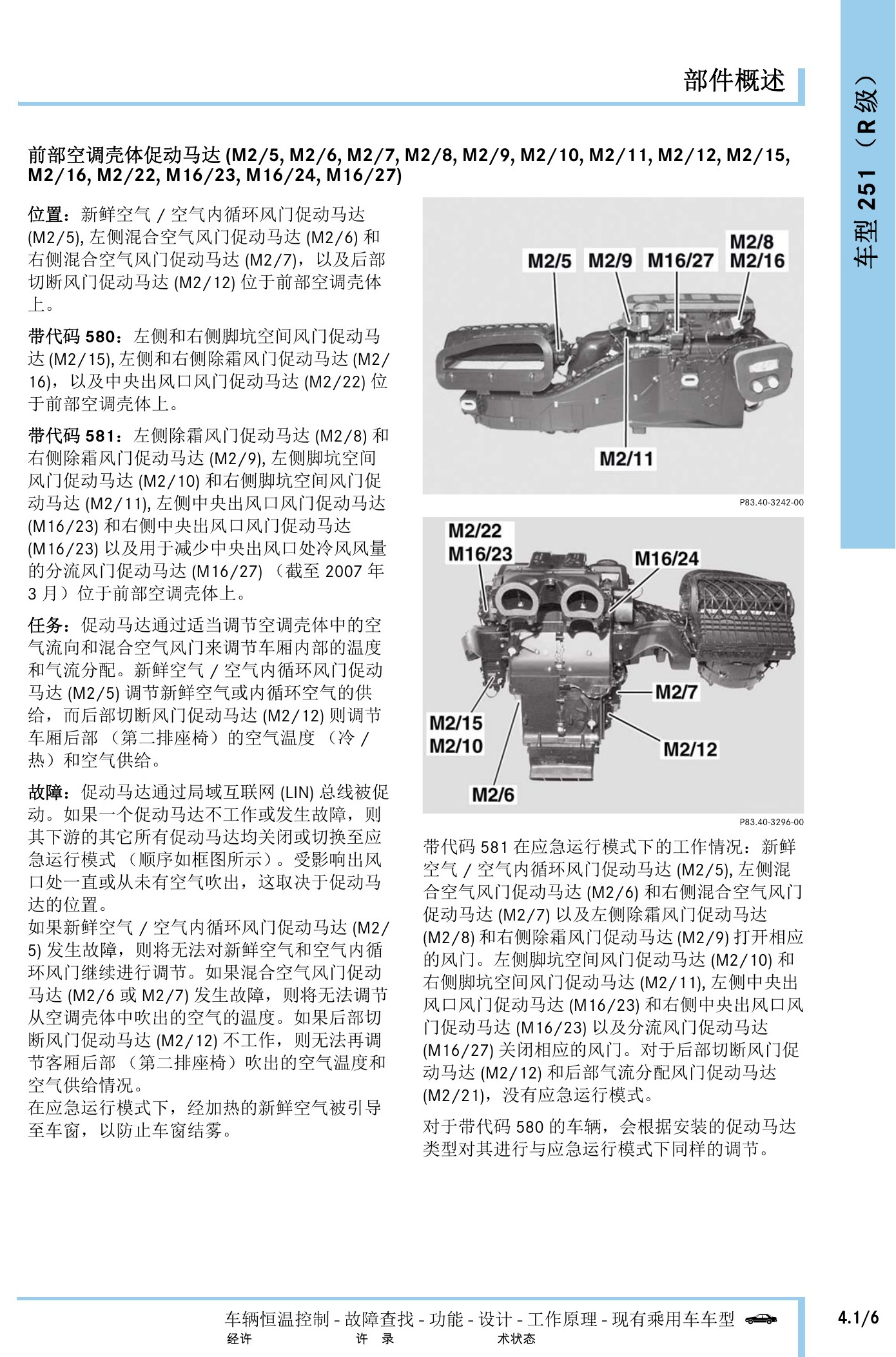

奔驰车辆恒温控制技术指南原第764页。
奔驰车辆恒温控制技术指南原第765页。

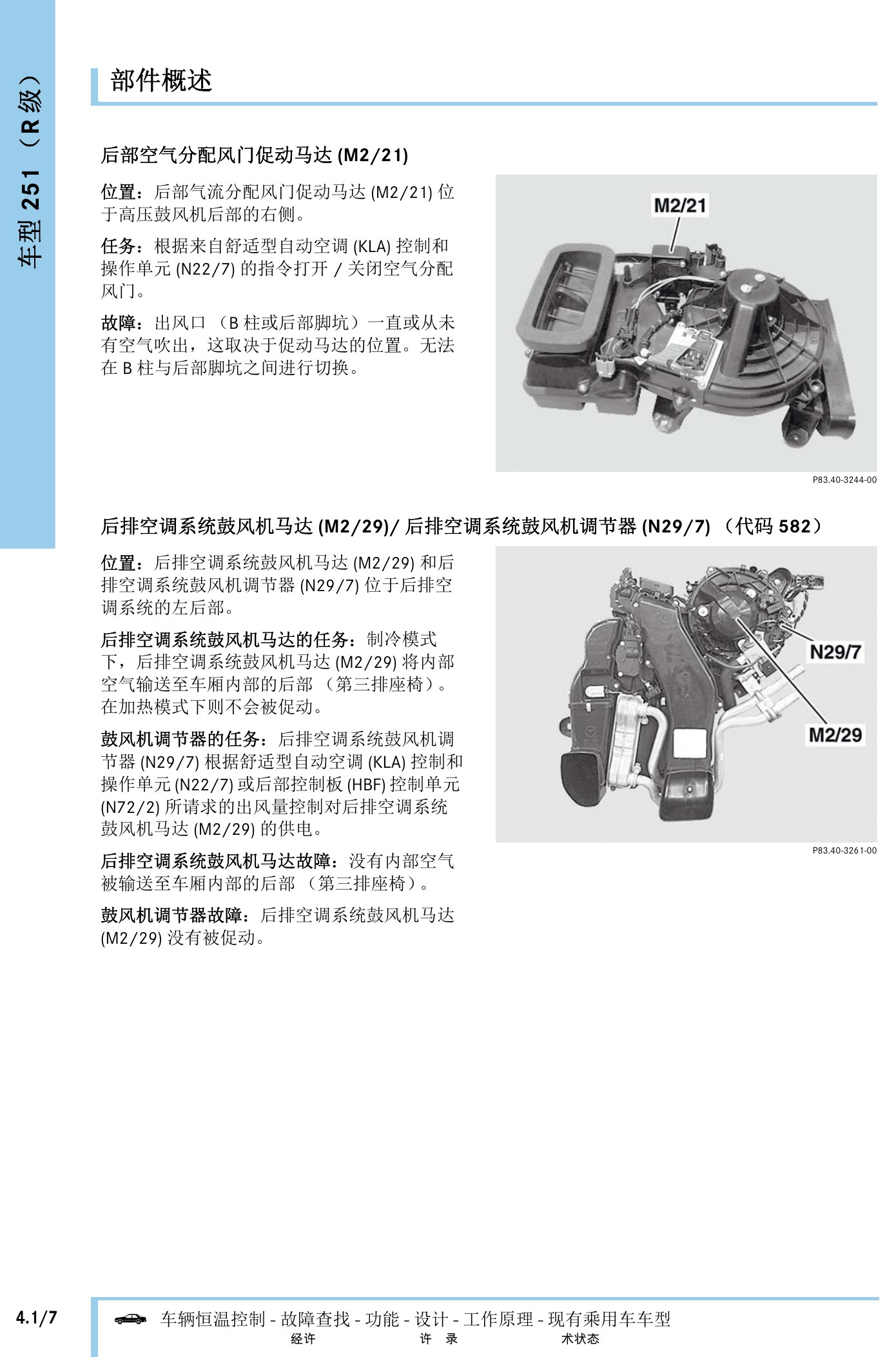

奔驰车辆恒温控制技术指南原第766页。

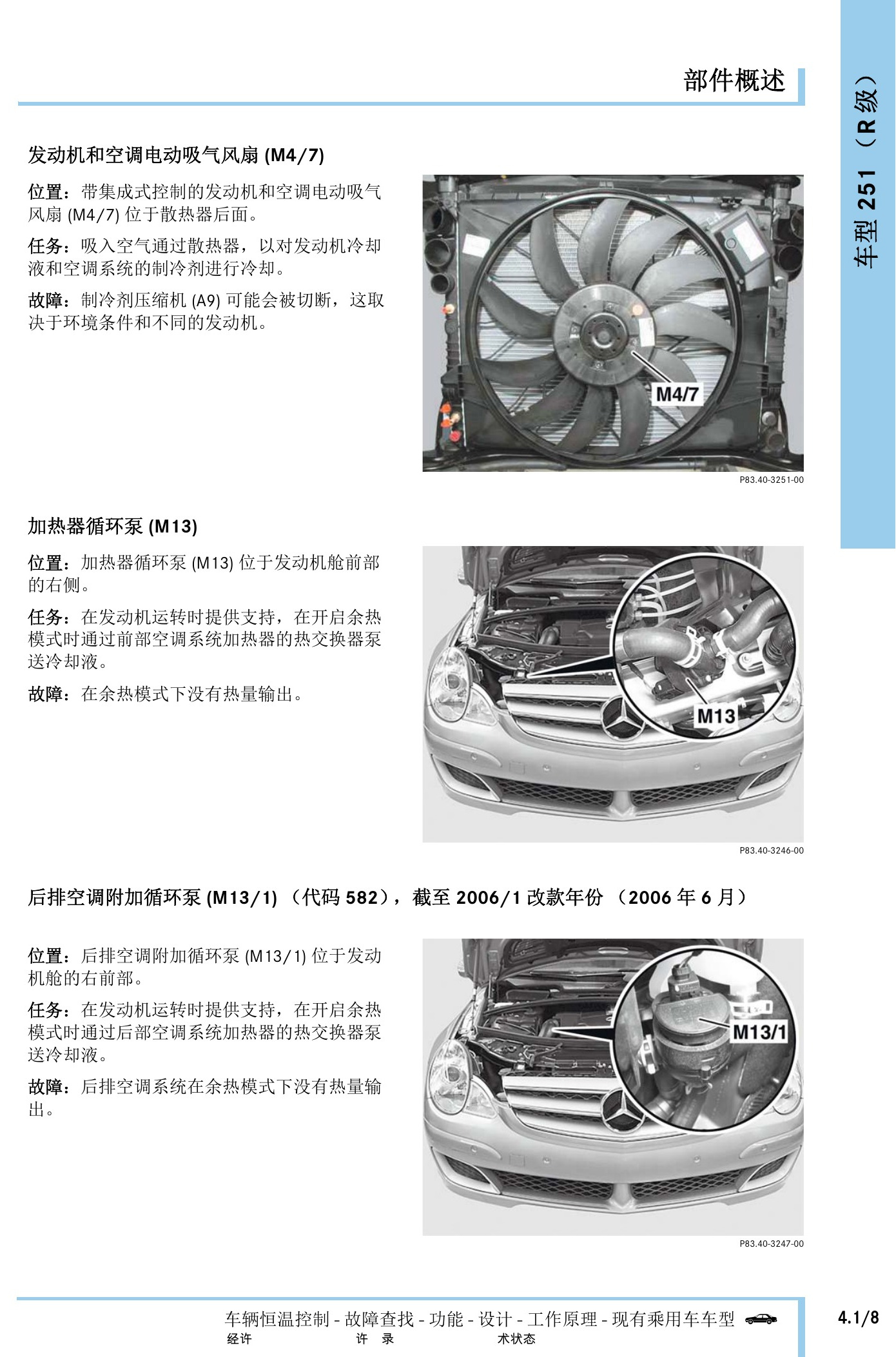

奔驰车辆恒温控制技术指南原第767页。

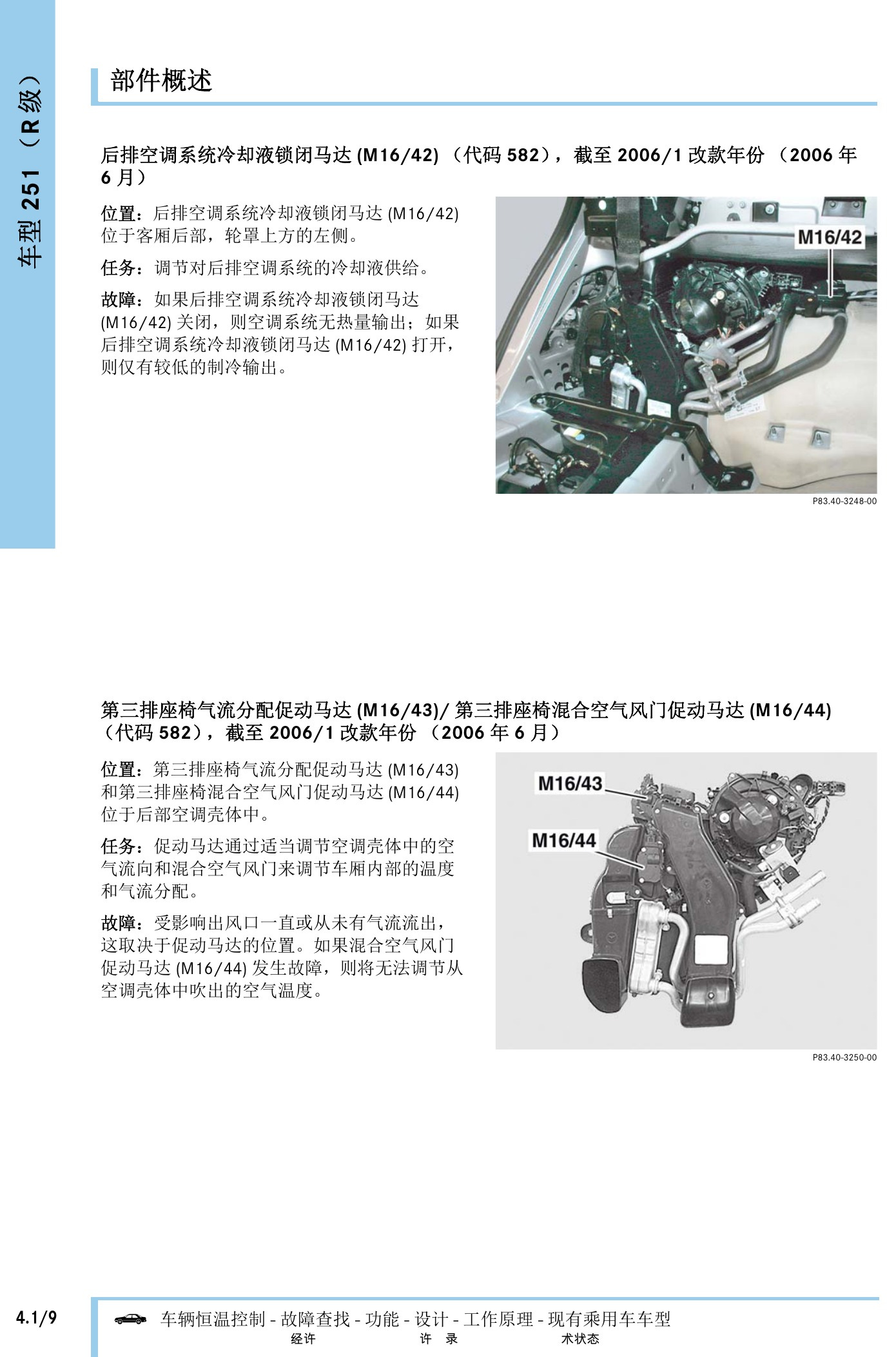

奔驰车辆恒温控制技术指南原第768页。

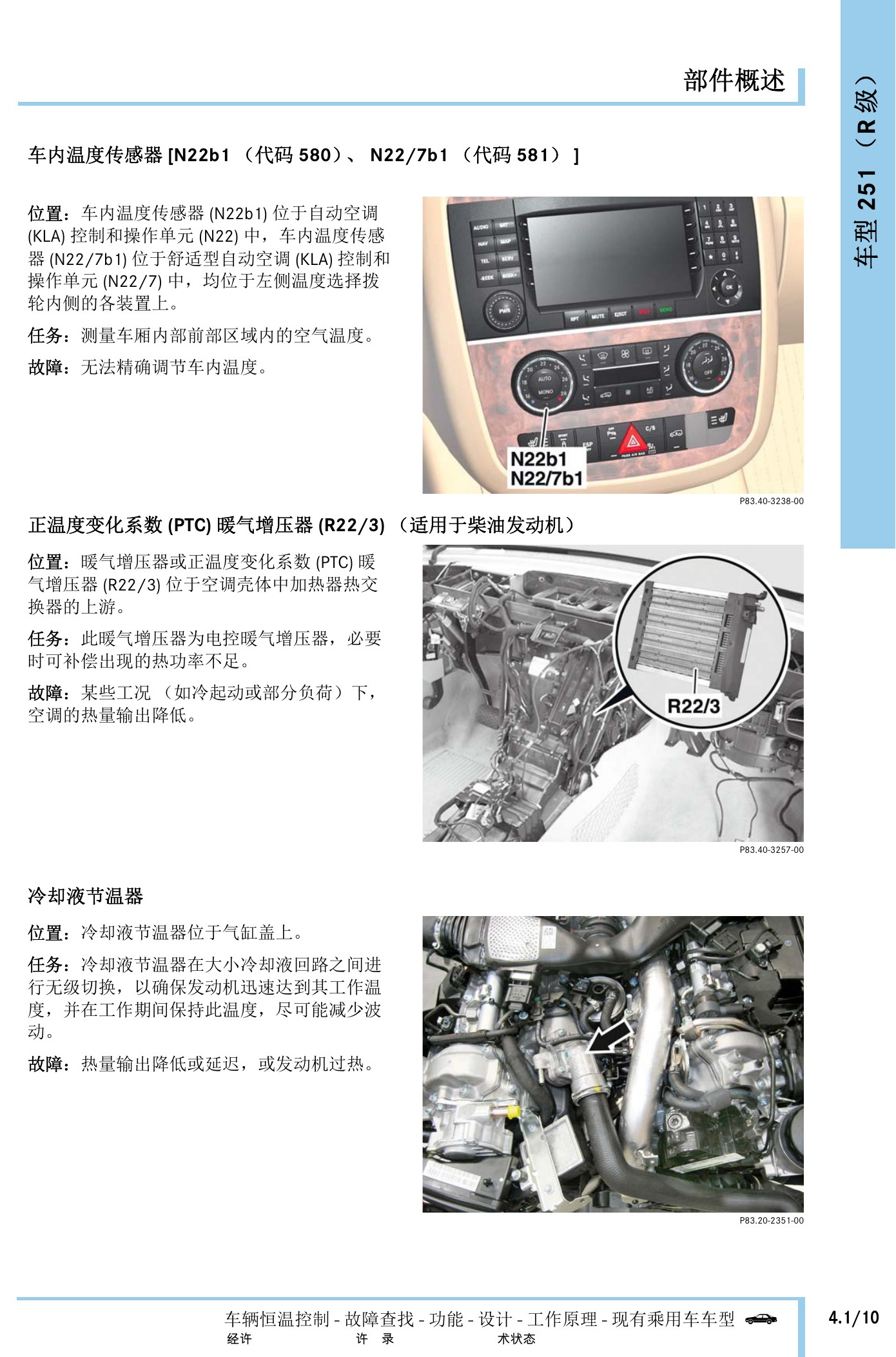

奔驰车辆恒温控制技术指南原第769页。

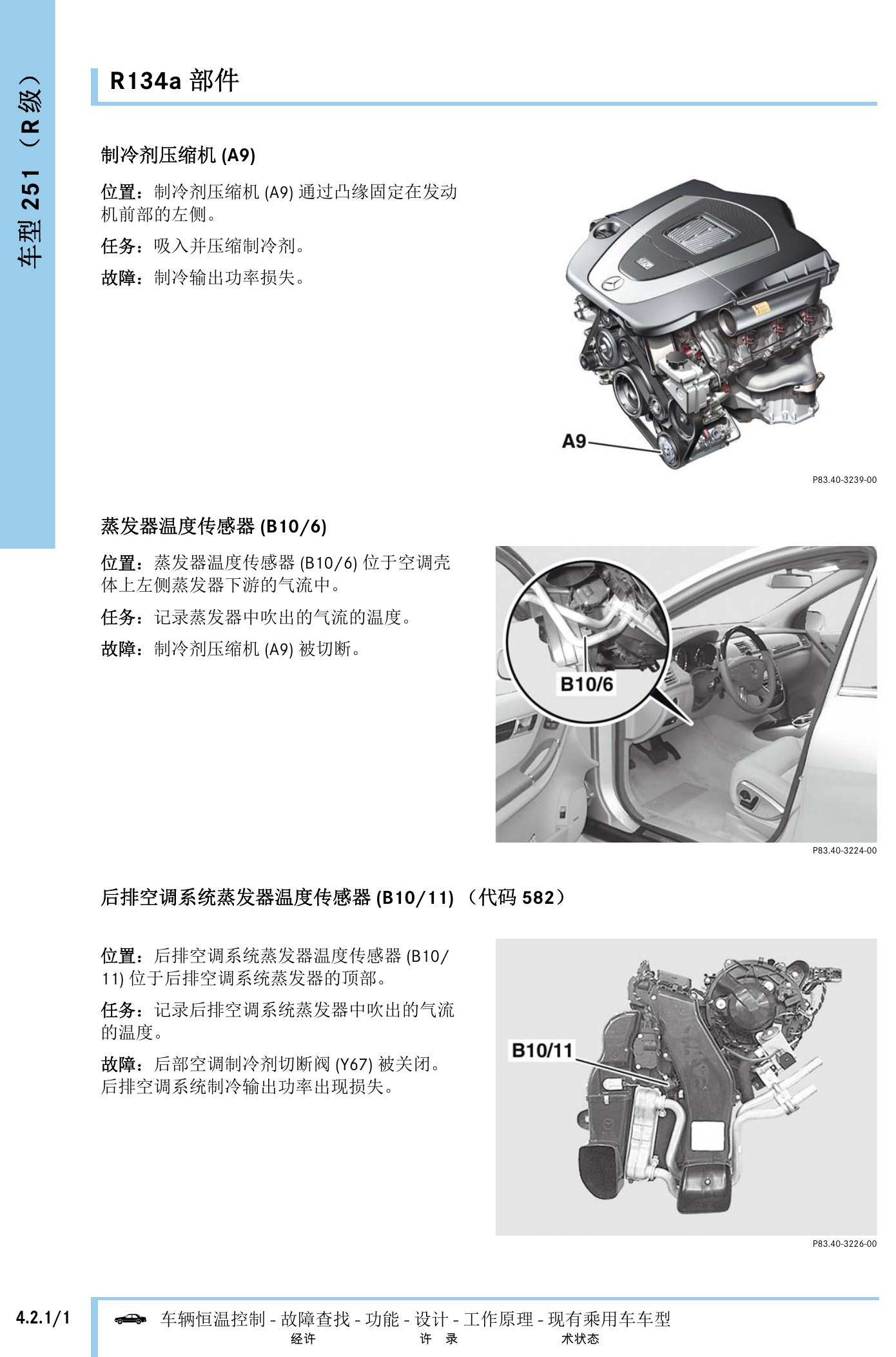

奔驰车辆恒温控制技术指南原第770页。

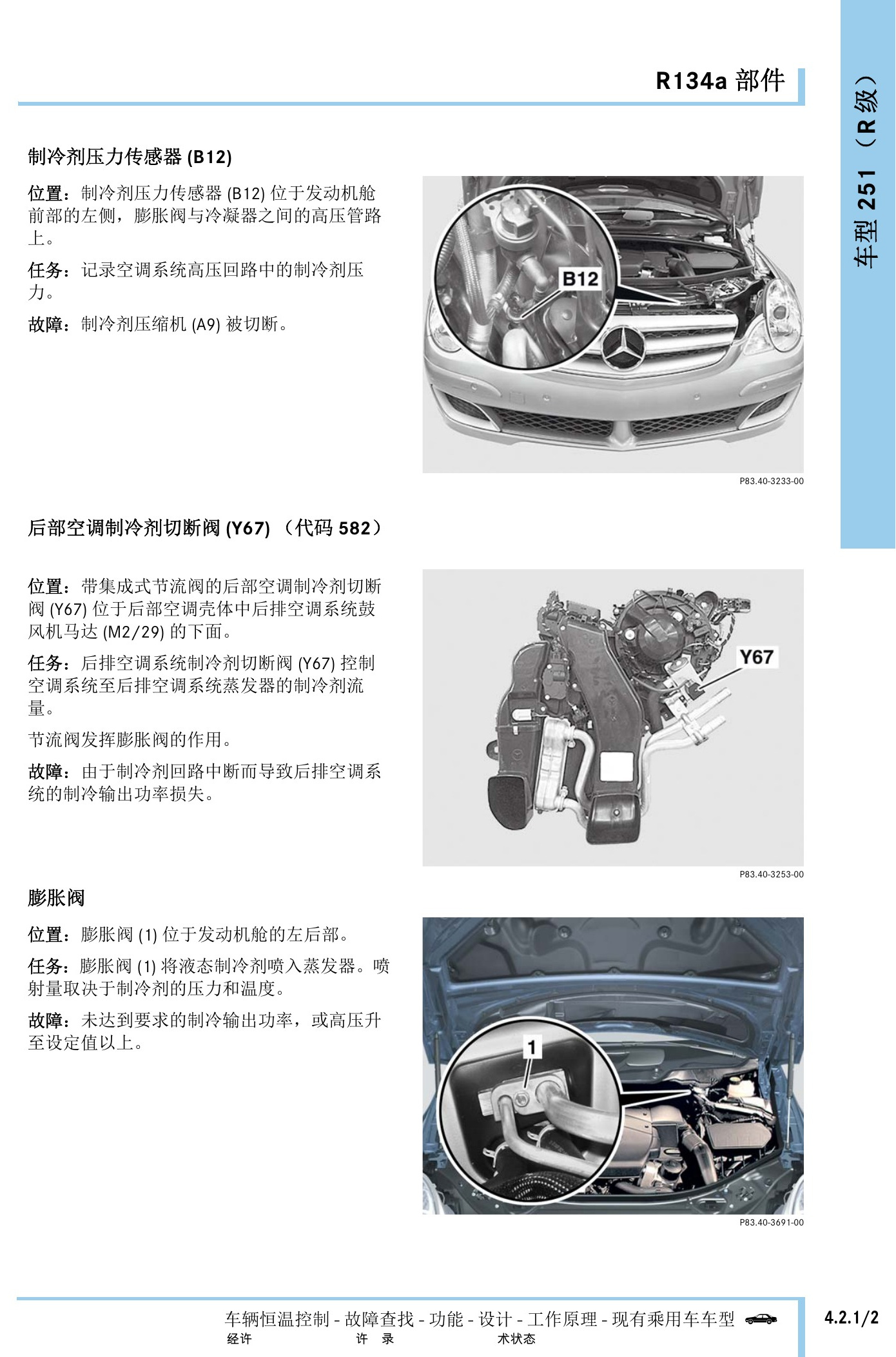

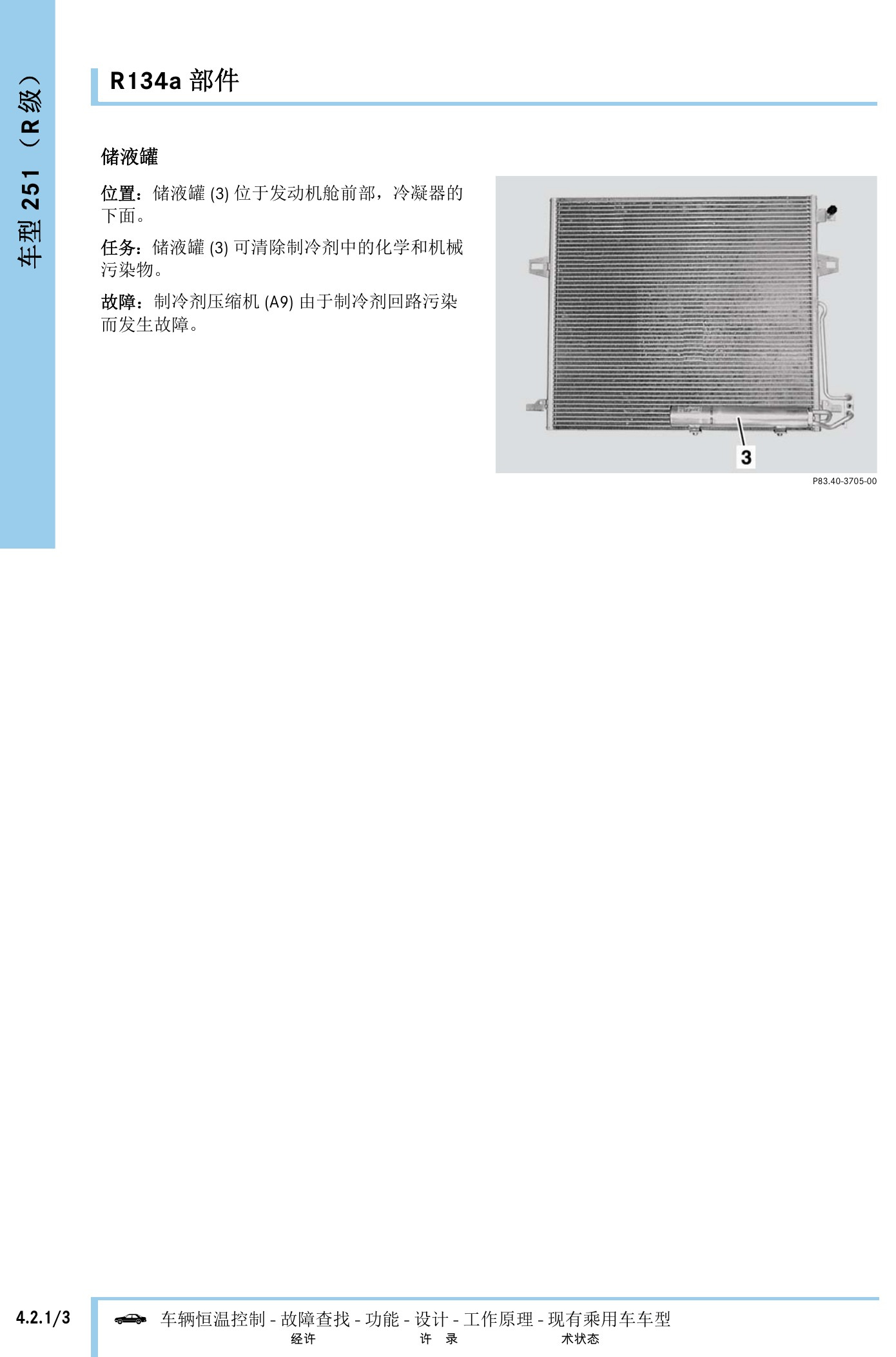

奔驰车辆恒温控制技术指南原第771页。
奔驰车辆恒温控制技术指南原第772页。

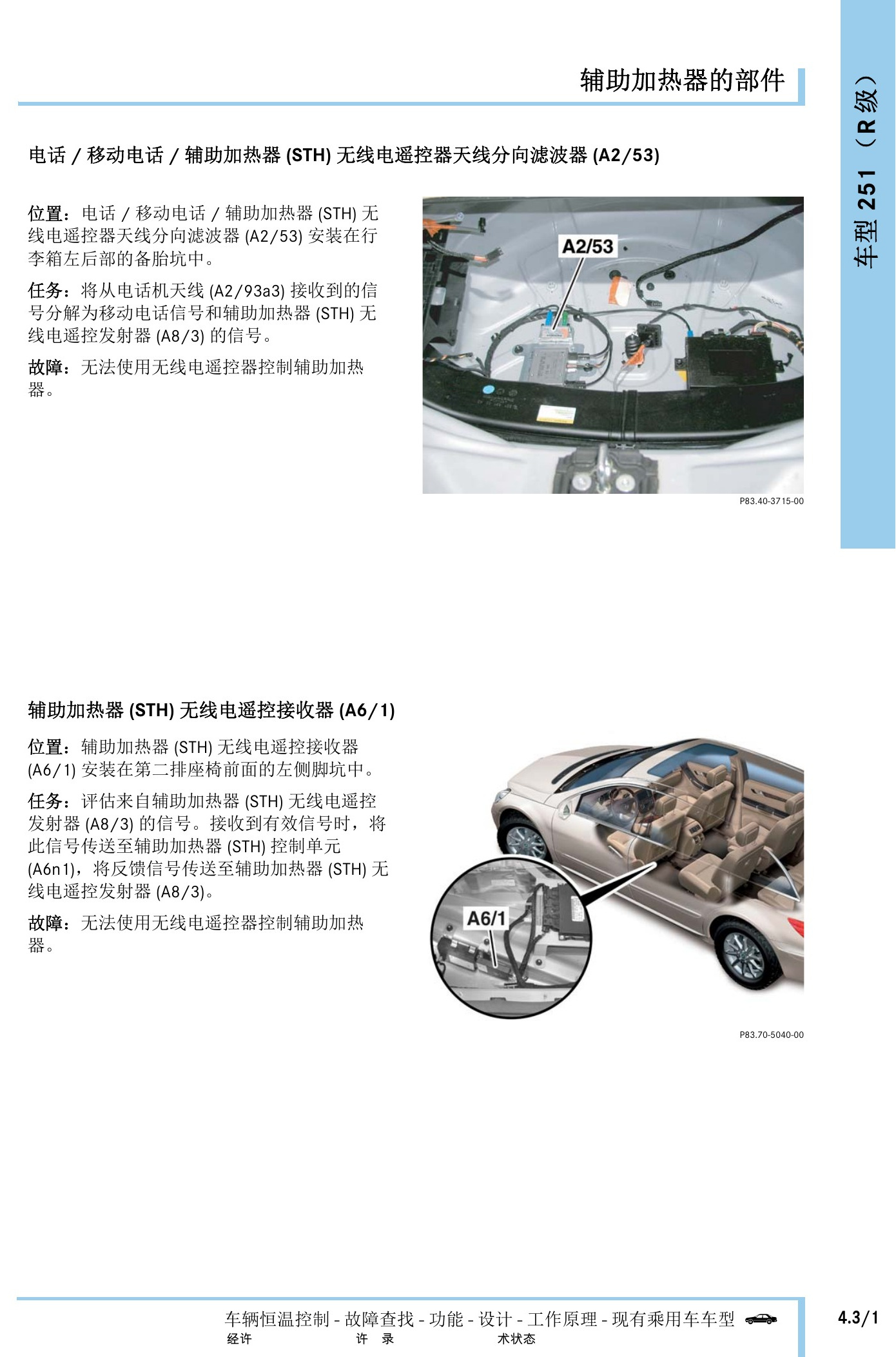

奔驰车辆恒温控制技术指南原第773页。

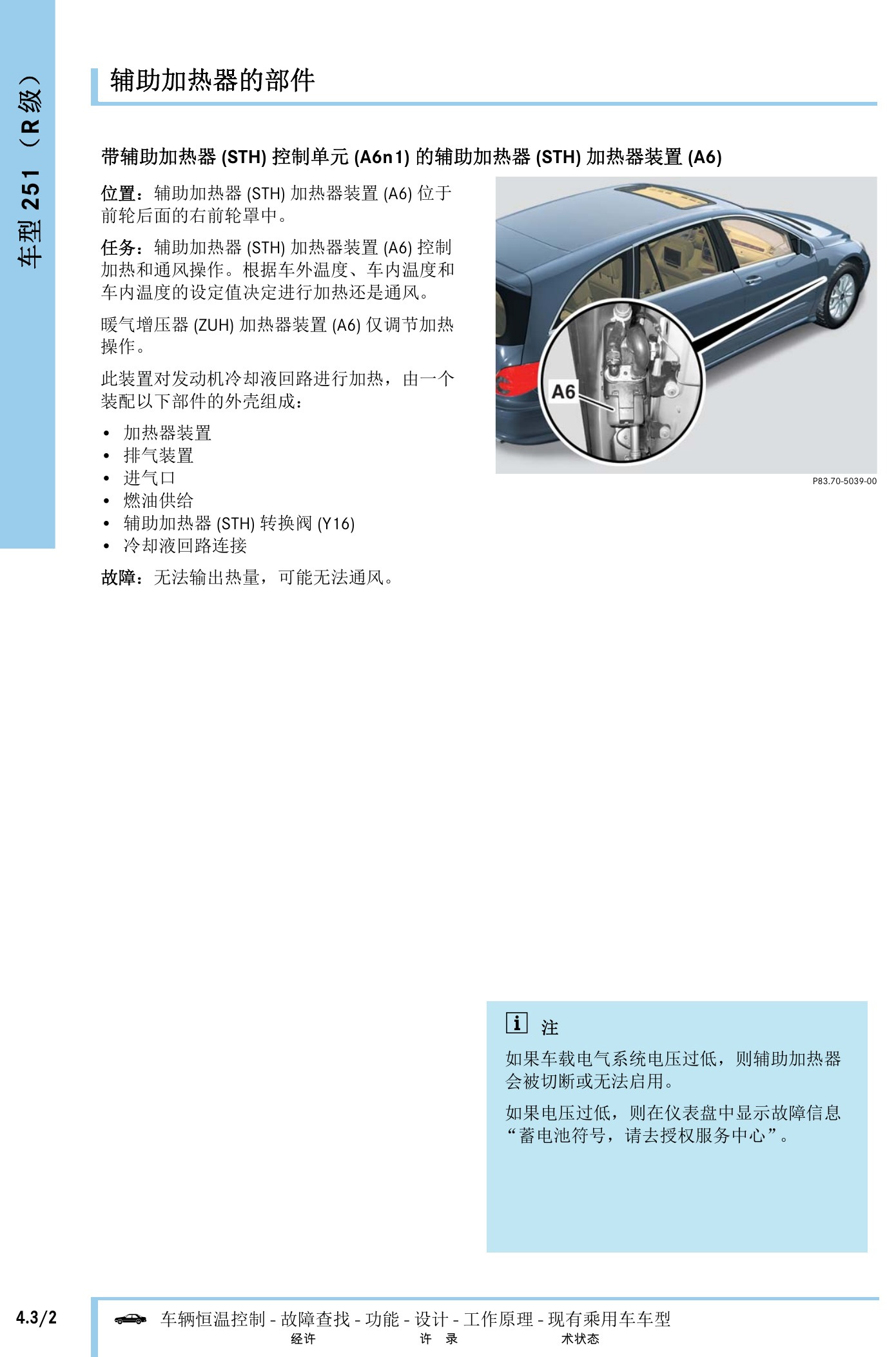

奔驰车辆恒温控制技术指南原第774页。

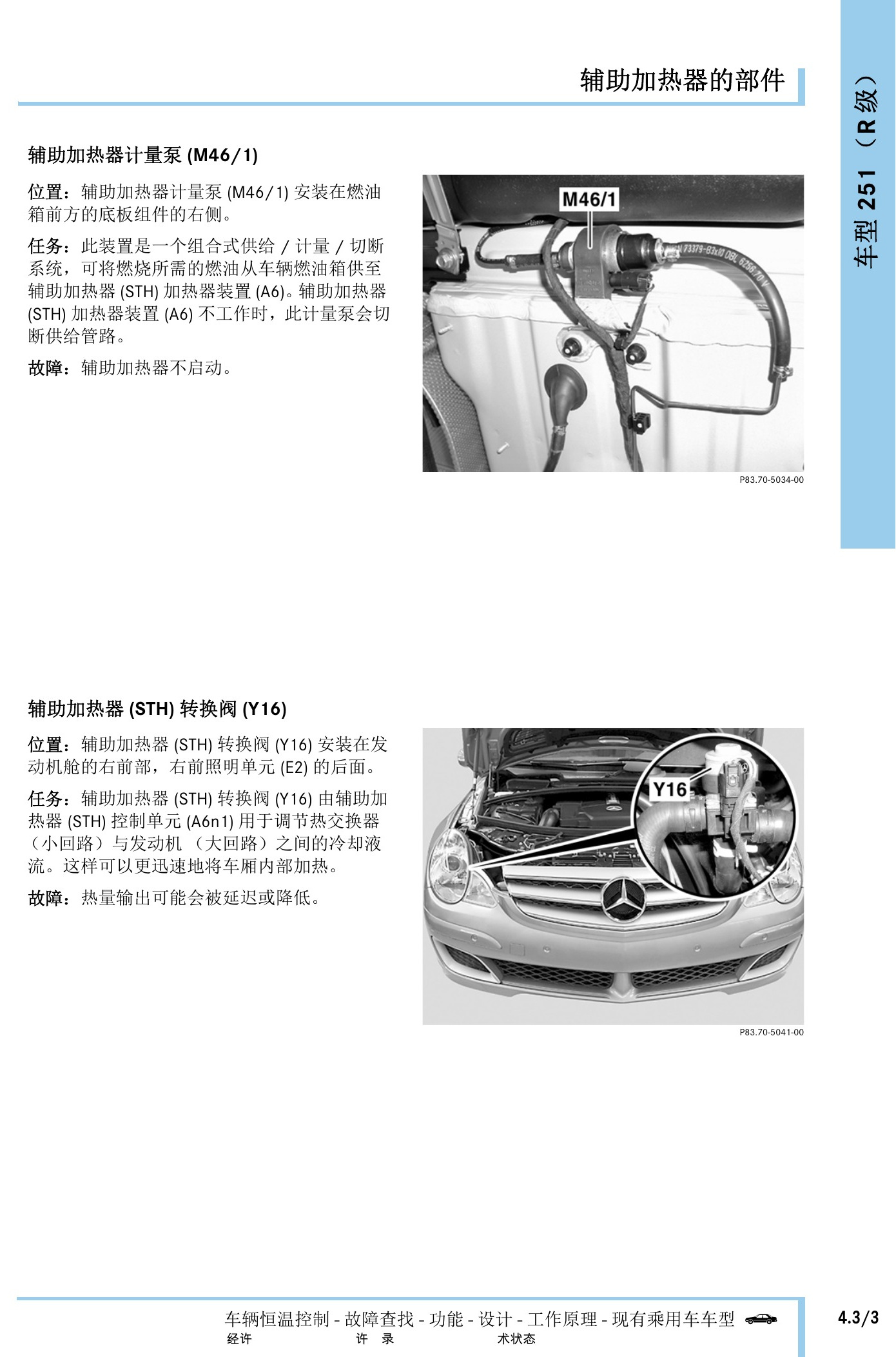

奔驰车辆恒温控制技术指南原第775页。

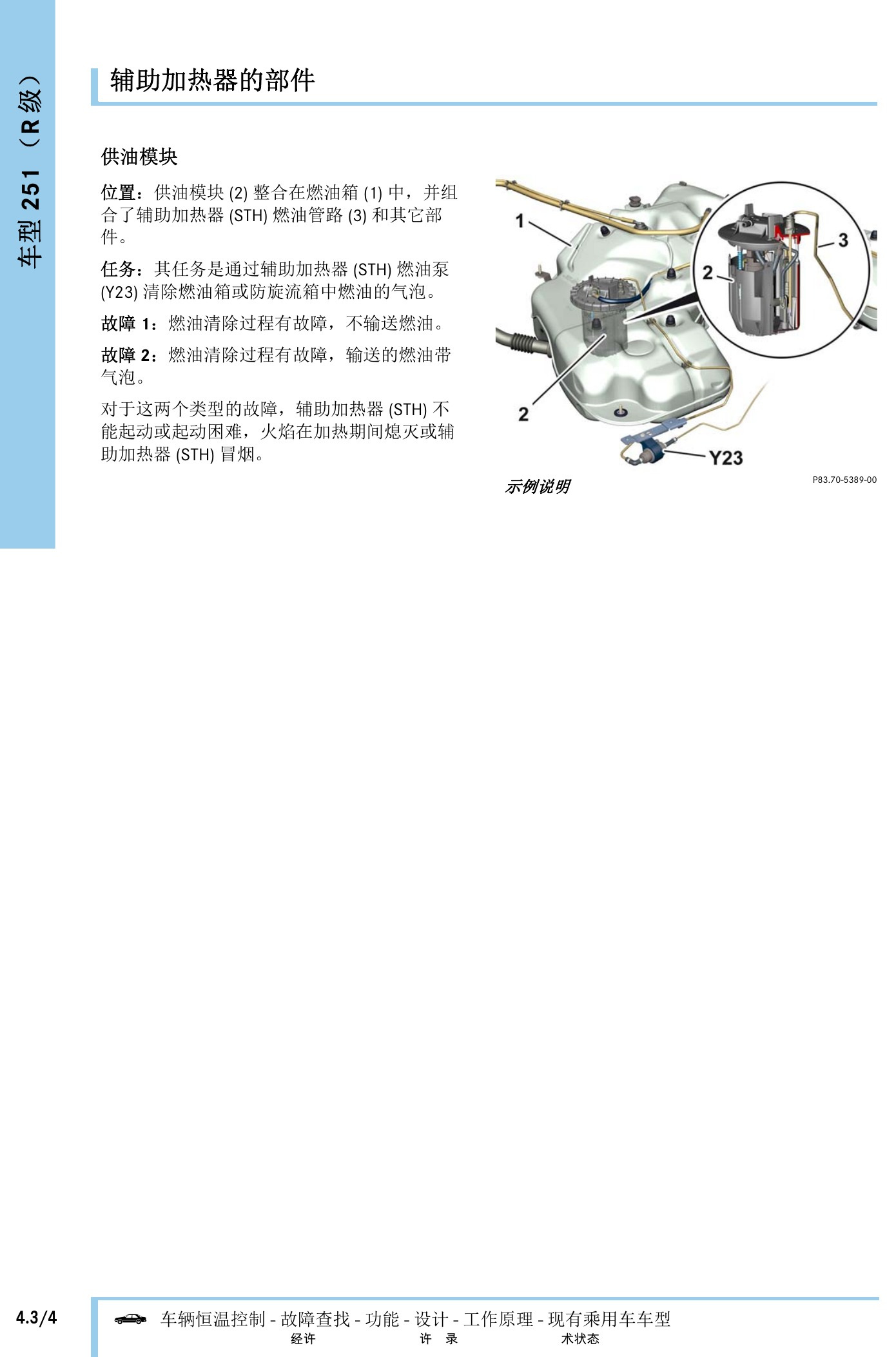

奔驰车辆恒温控制技术指南原第776页。

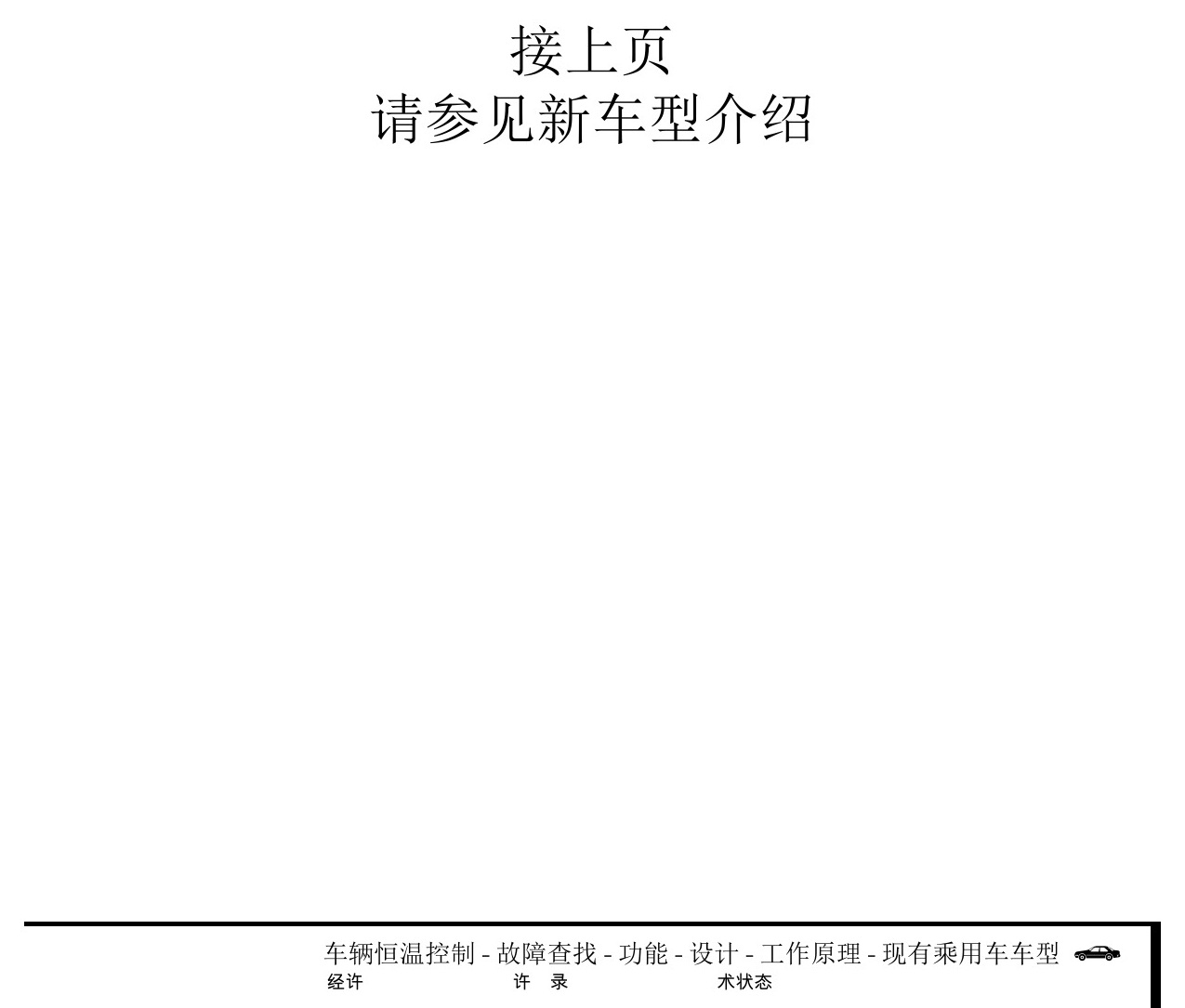

奔驰车辆恒温控制技术指南原第777页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
