一、视频系统的构成
宝马视频系统随主机、显示屏和数字传输技术演进。电视调谐器、视频模块、主机、CID以及后座娱乐设备的组合取决于车型和选装配置。


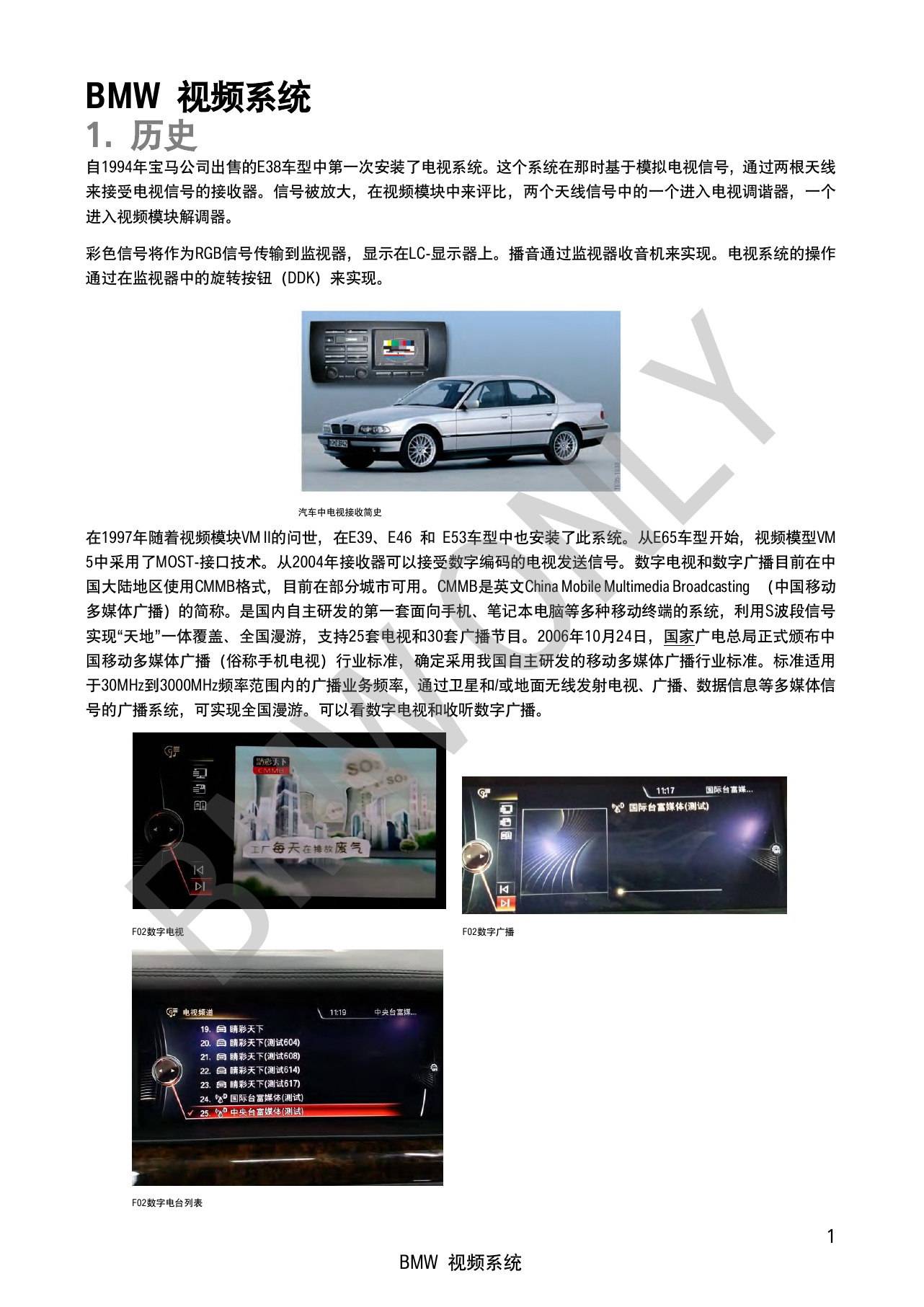

二、电视调谐器与天线

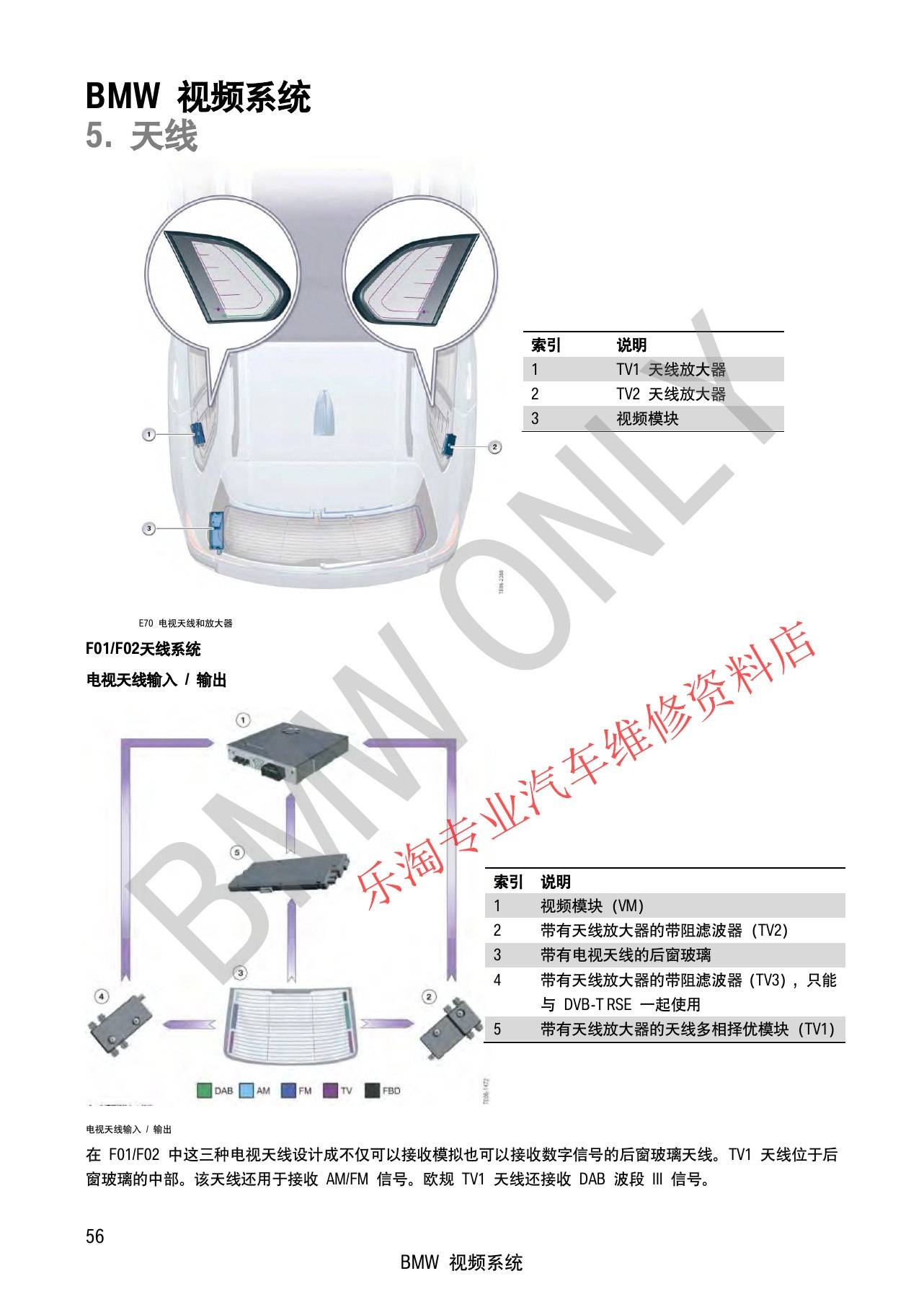

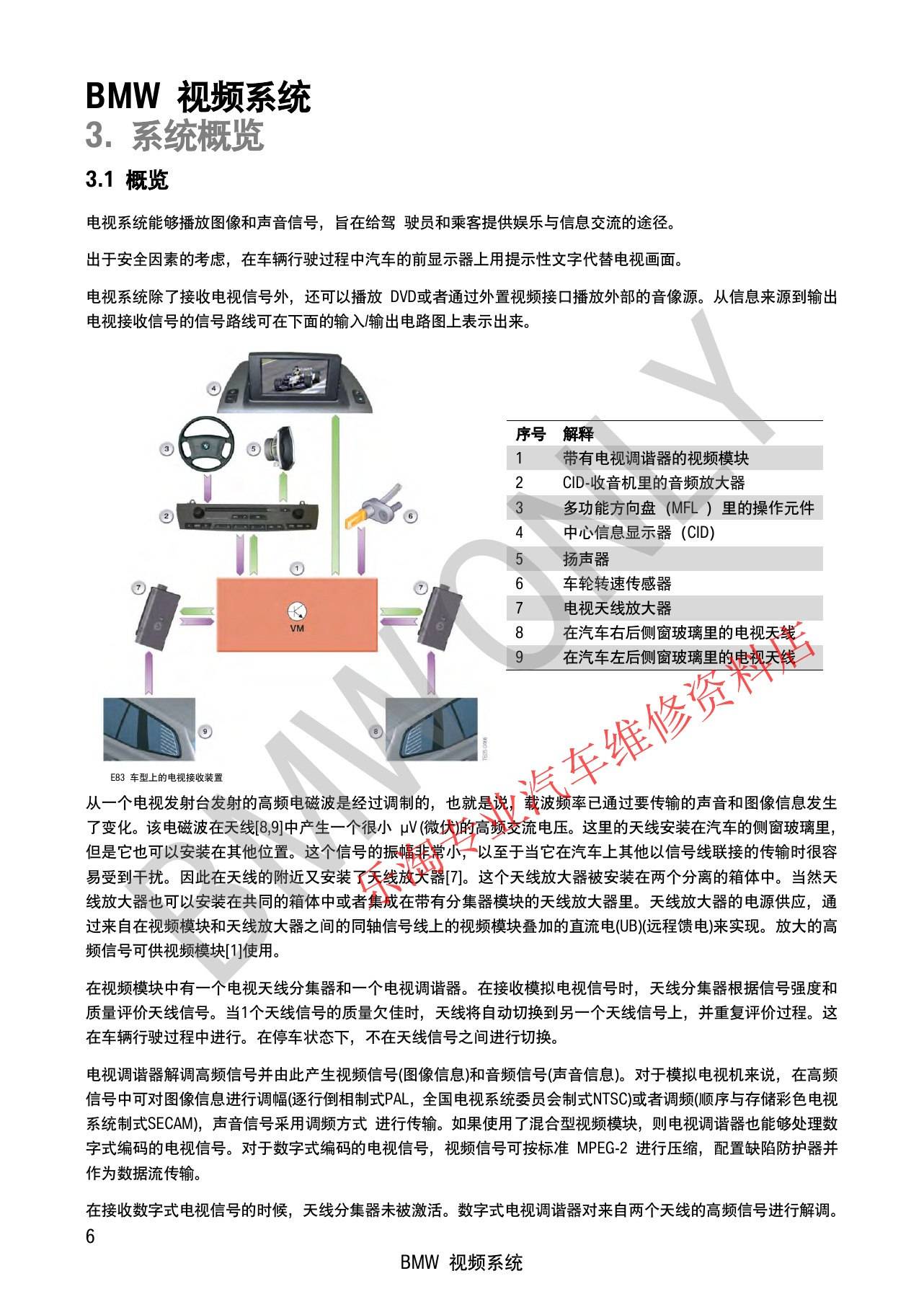

电视信号经车窗或车身天线接收,由放大器和调谐器选择频道并解码。画面不稳定时应区分信号覆盖限制、天线或放大器问题,以及调谐器本身故障。


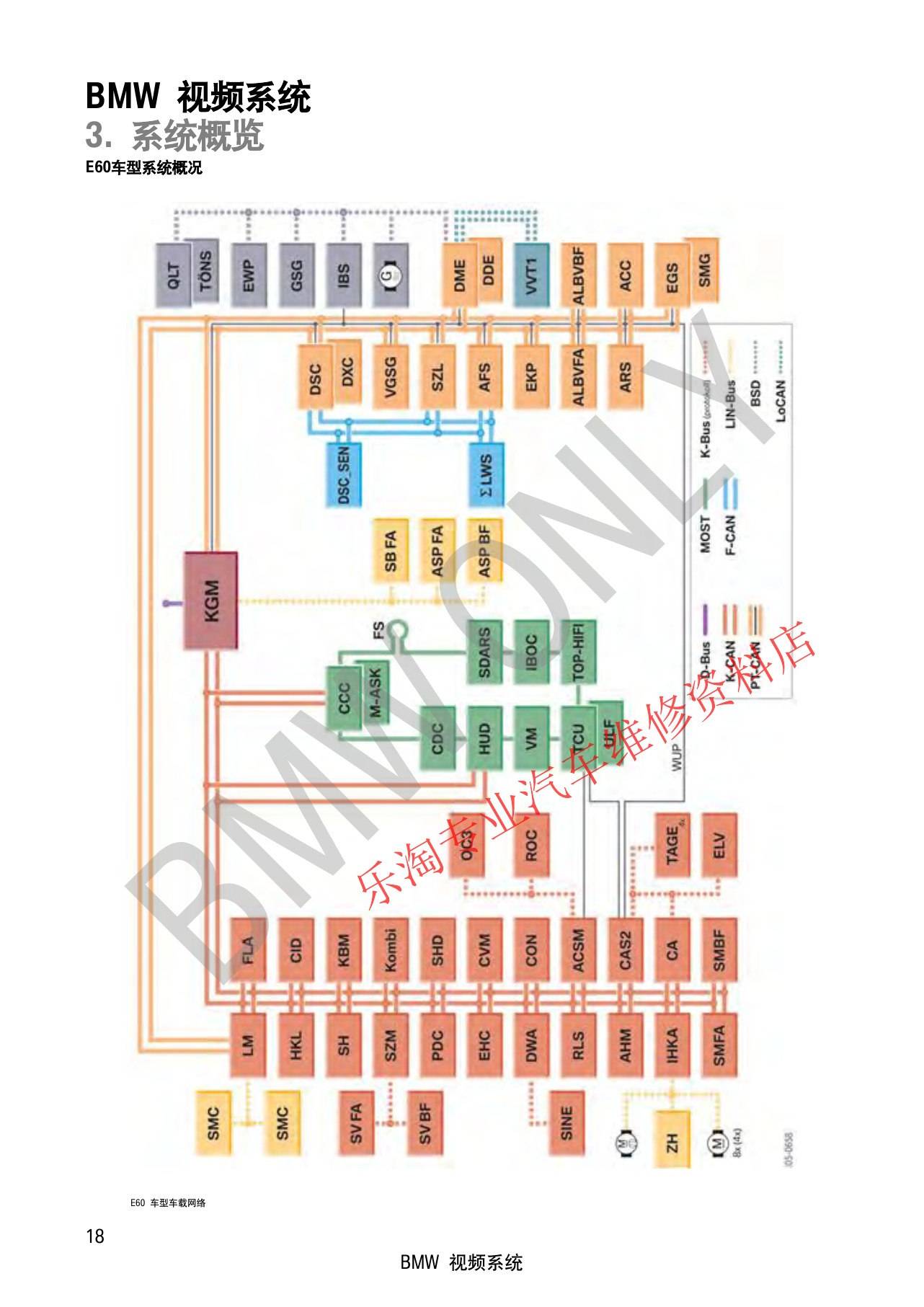

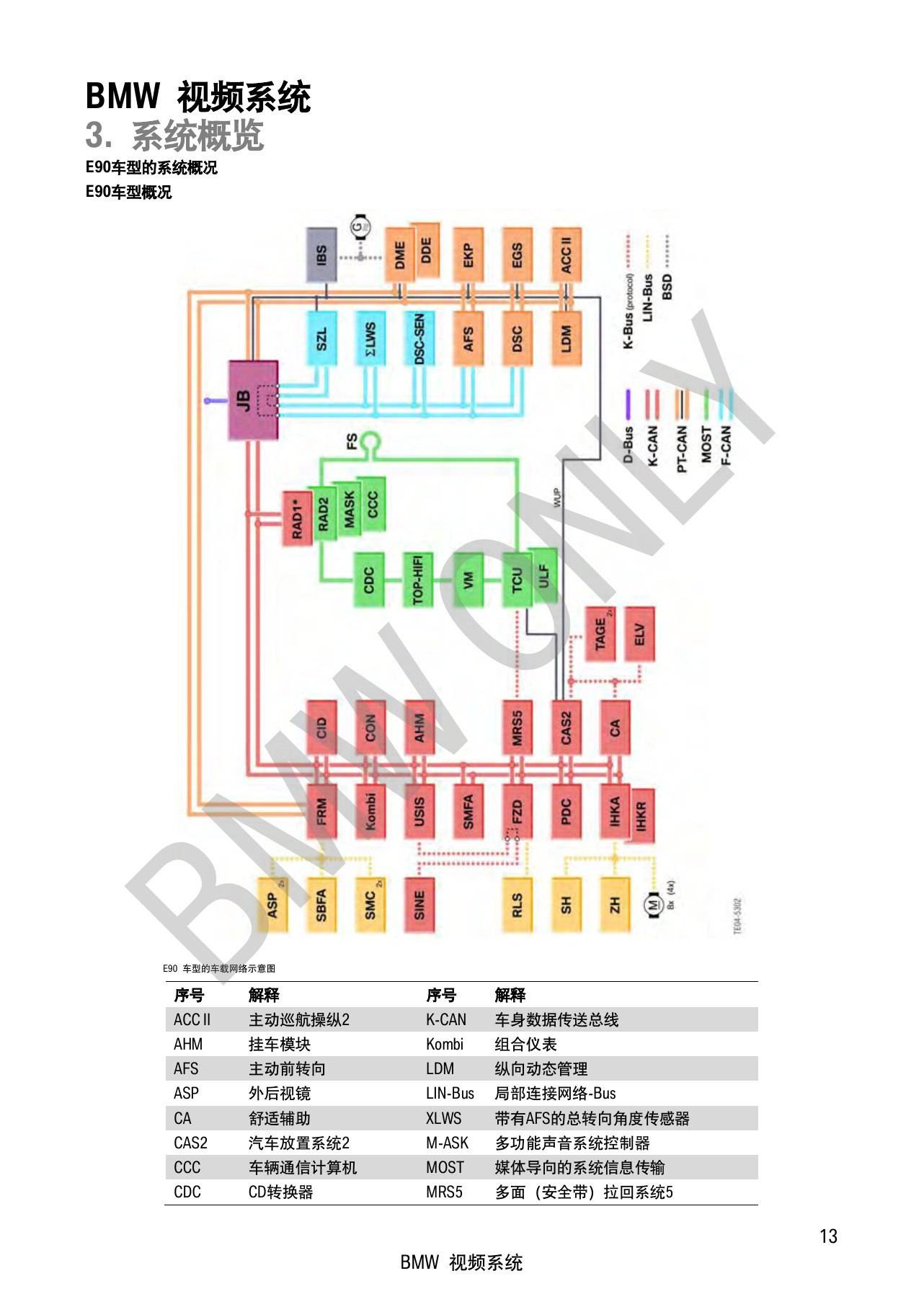

三、视频模块与系统拓扑

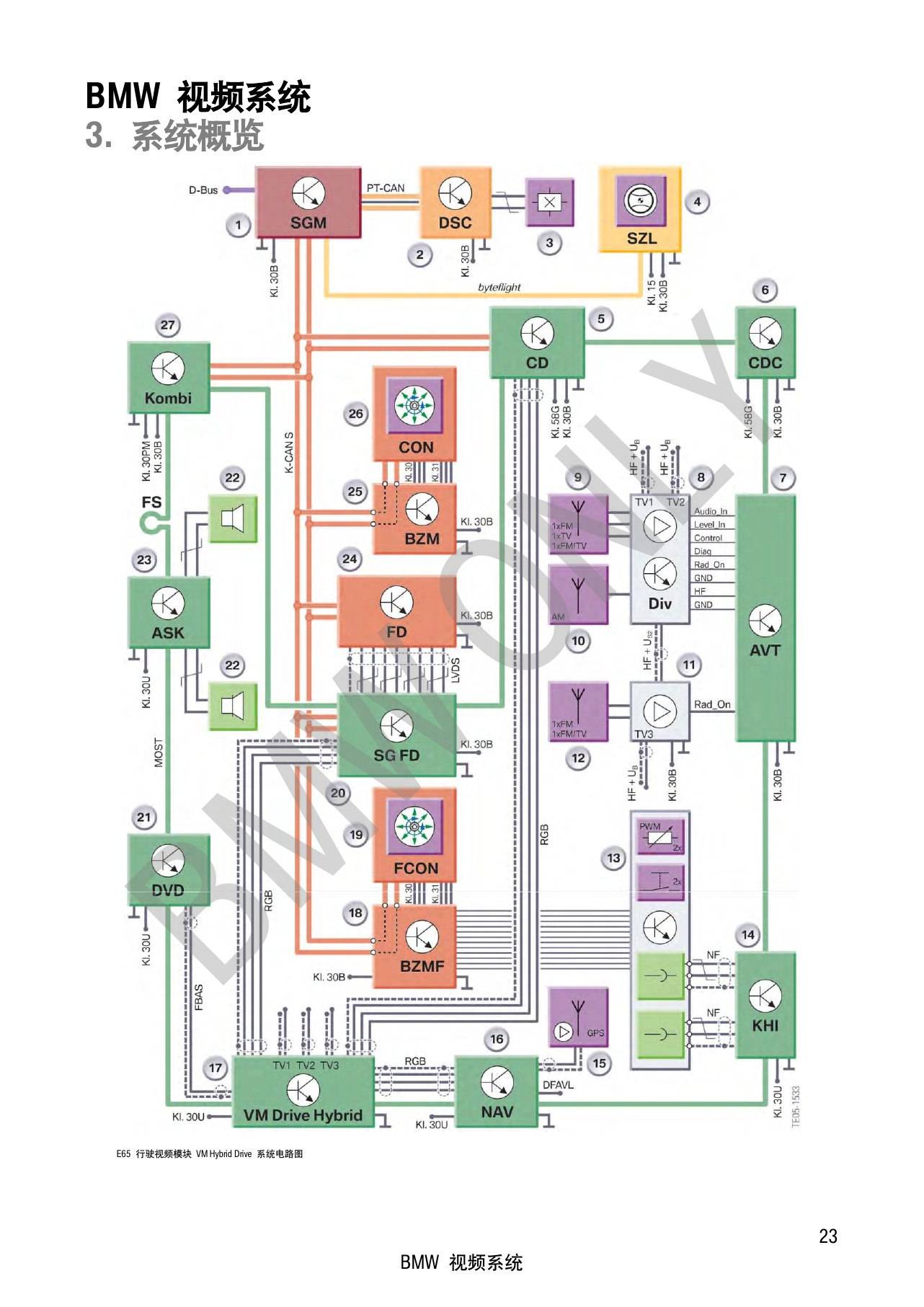

视频模块负责处理外部视频源并向主机或显示系统传递图像。查看电路图时,需要同时追踪视频信号、音频信号、网络控制和供电四条路径。


四、LVDS与APIX传输

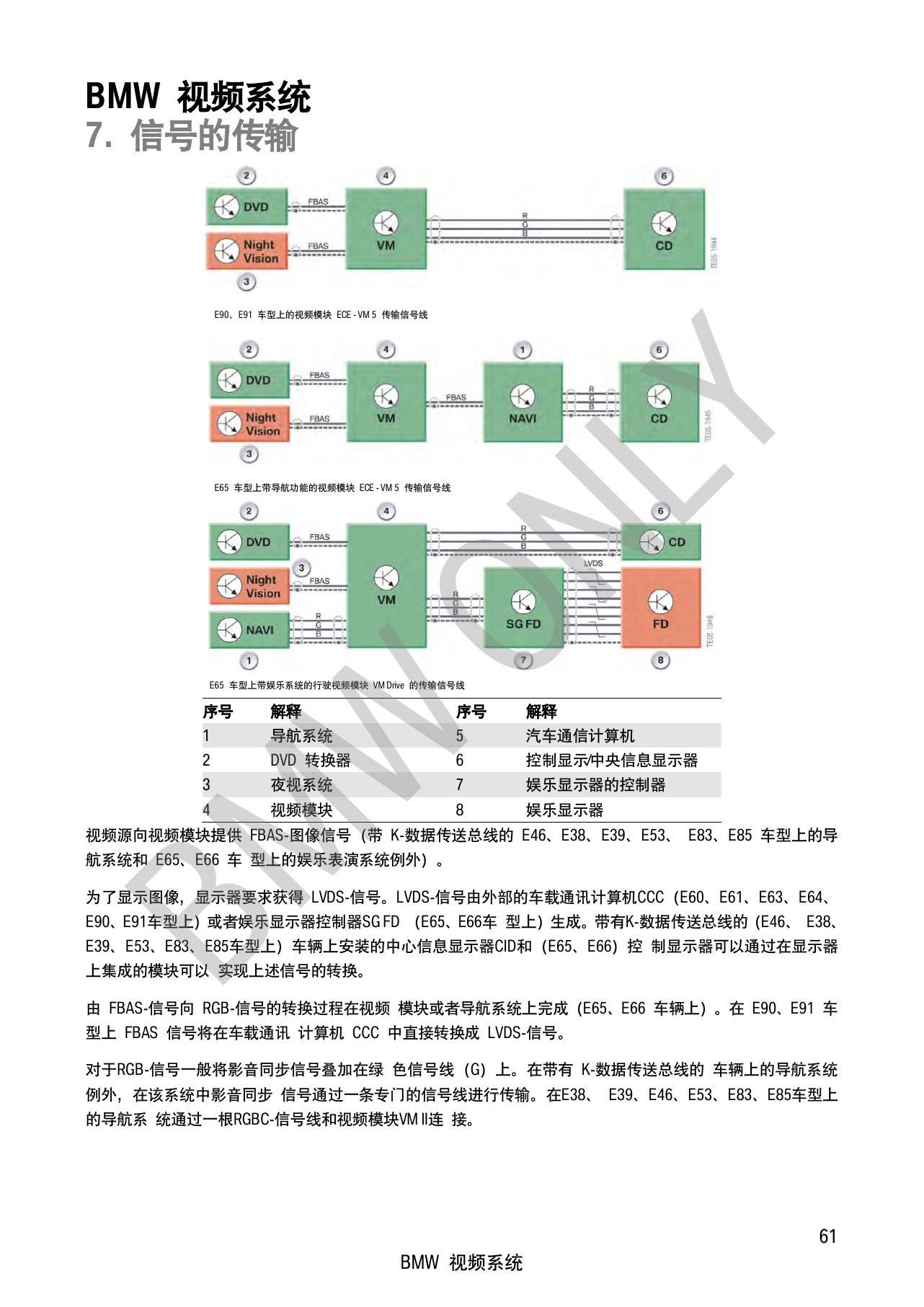

RGB、LVDS和APIX用于不同代际的图像传输。黑屏、重影或间歇显示需结合接头、线缆和信号源分段检查,不能直接把显示异常归因于屏幕。


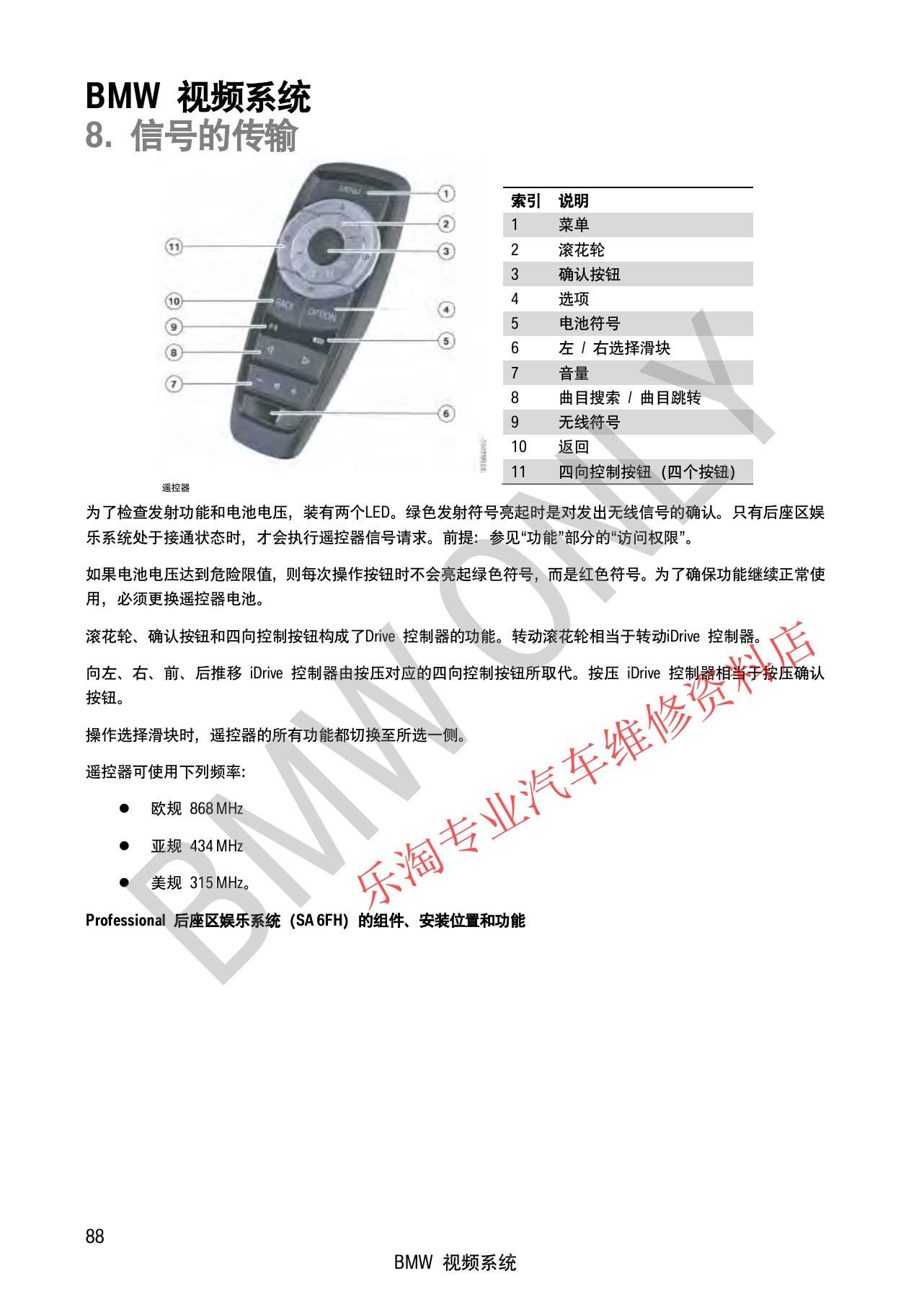

五、后座娱乐系统

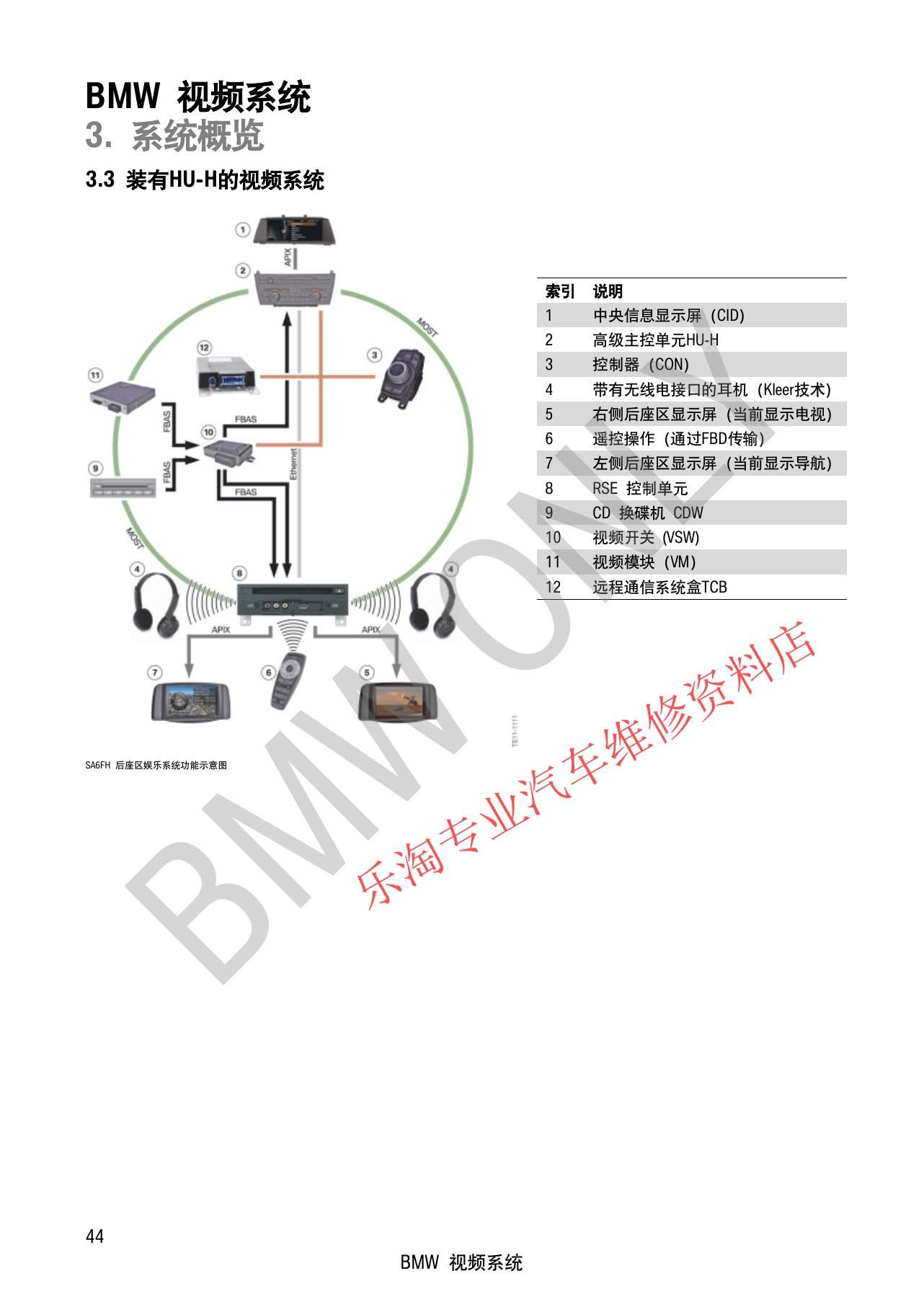

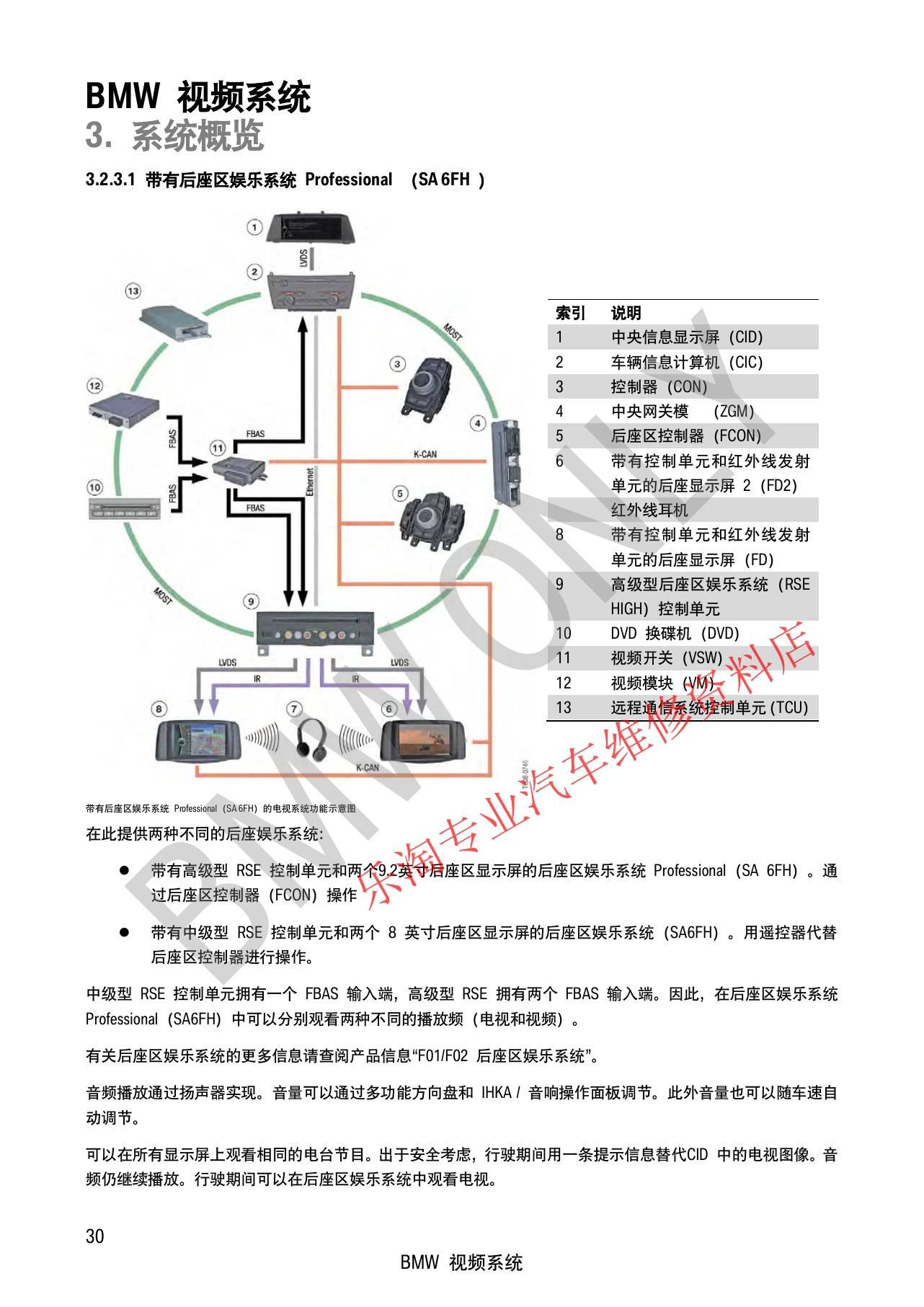

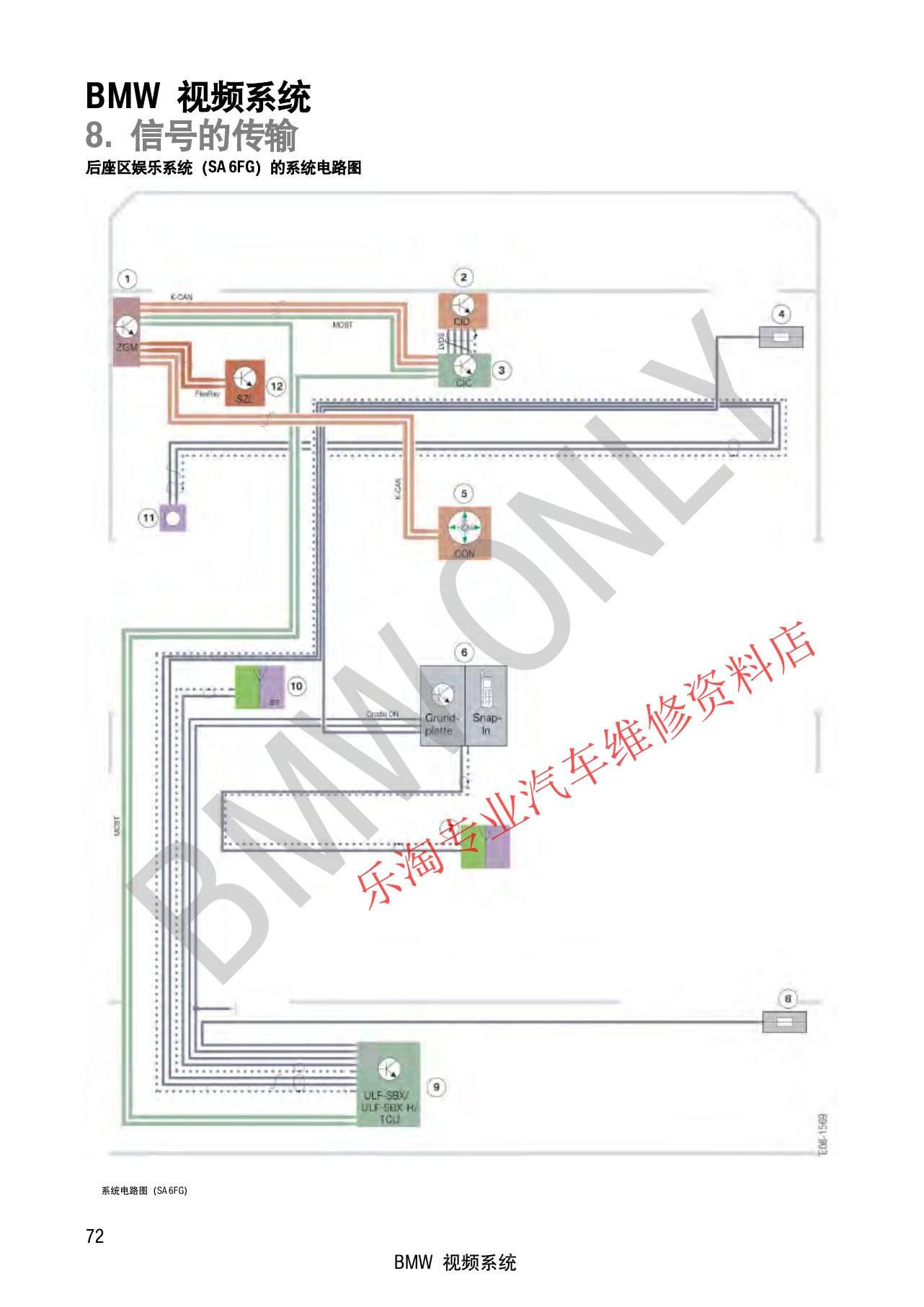

后座娱乐系统可包含独立显示屏、操作器、耳机、遥控器和外部媒体接口。不同座位可选择不同信号源,诊断应先确认受影响的屏幕、音频输出和信号源范围。


六、视频故障的分层检查
先验证主机菜单与音频是否正常,再确认单个屏幕还是所有屏幕受影响。根据系统拓扑检查显示屏供电、主机输出、视频线和网络状态。


七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
