宝马音频系统：天线、主机、MOST、功放与Active Sound Design

一、音频系统的基本信号链

音频源可以模拟低频信号或数字数据形式传输。车型和配置不同时，主机、功放、天线模块以及扬声器数量都会变化，诊断前应根据车辆订单和网络拓扑确认实际系统。

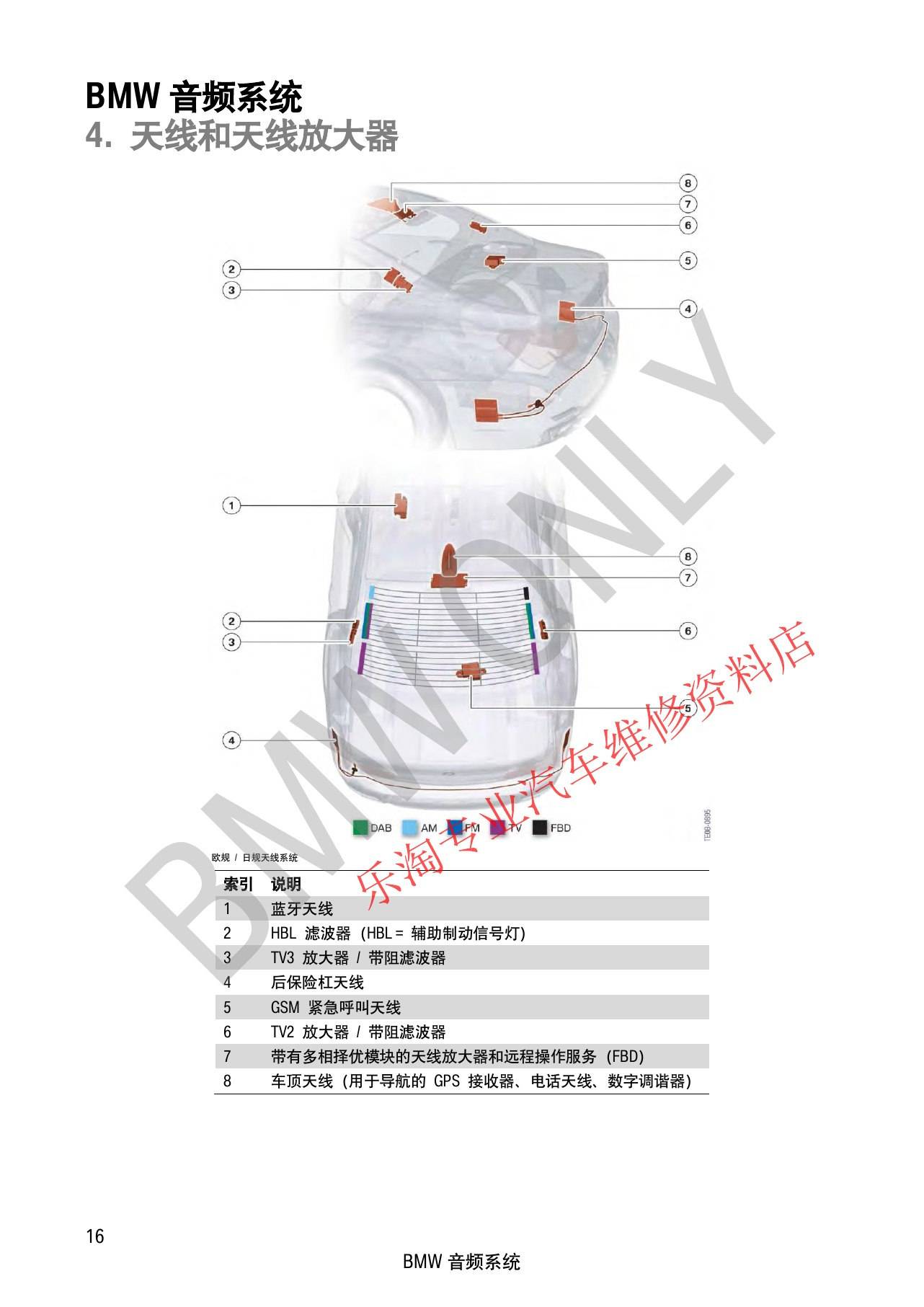

二、天线与分集接收

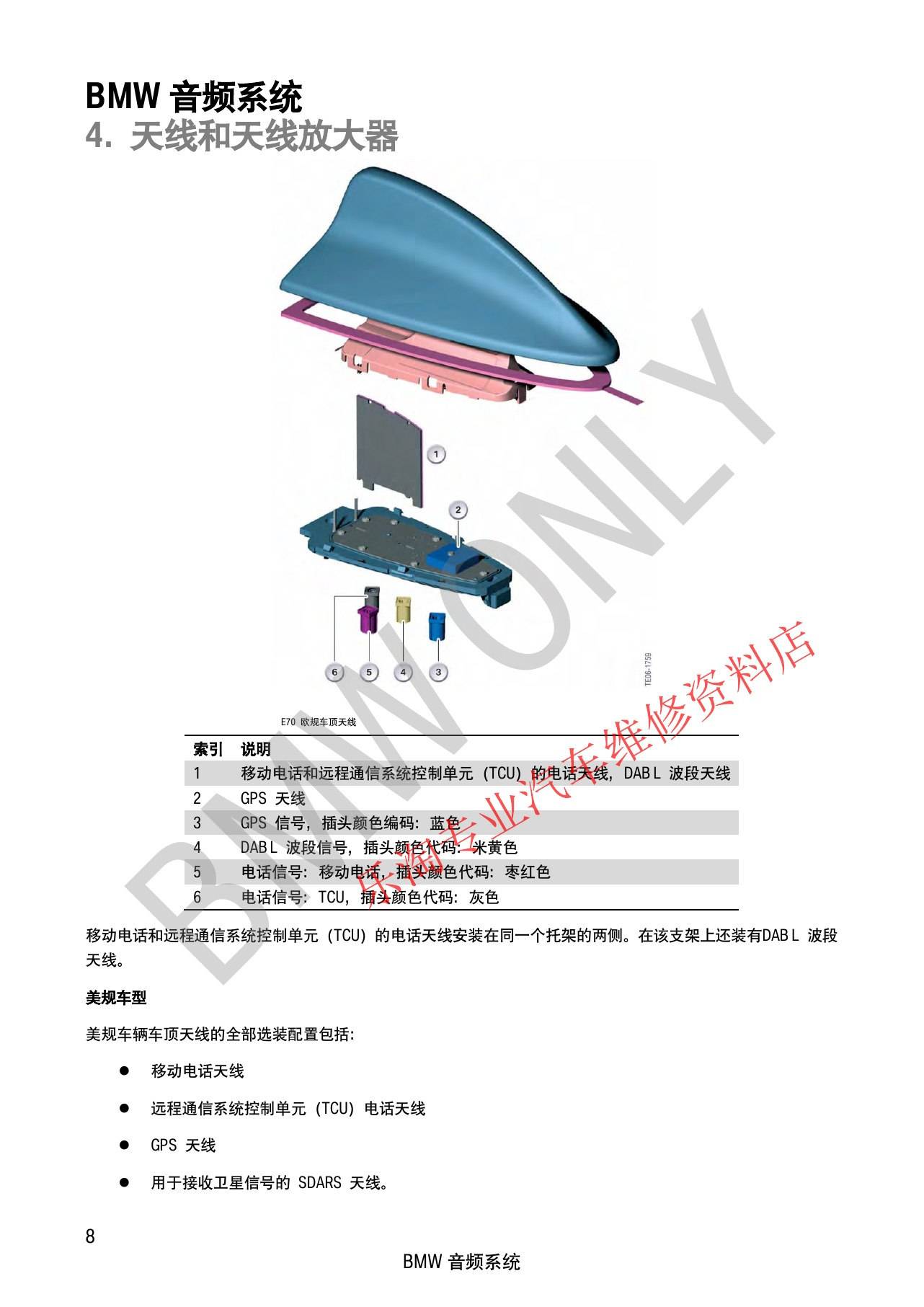

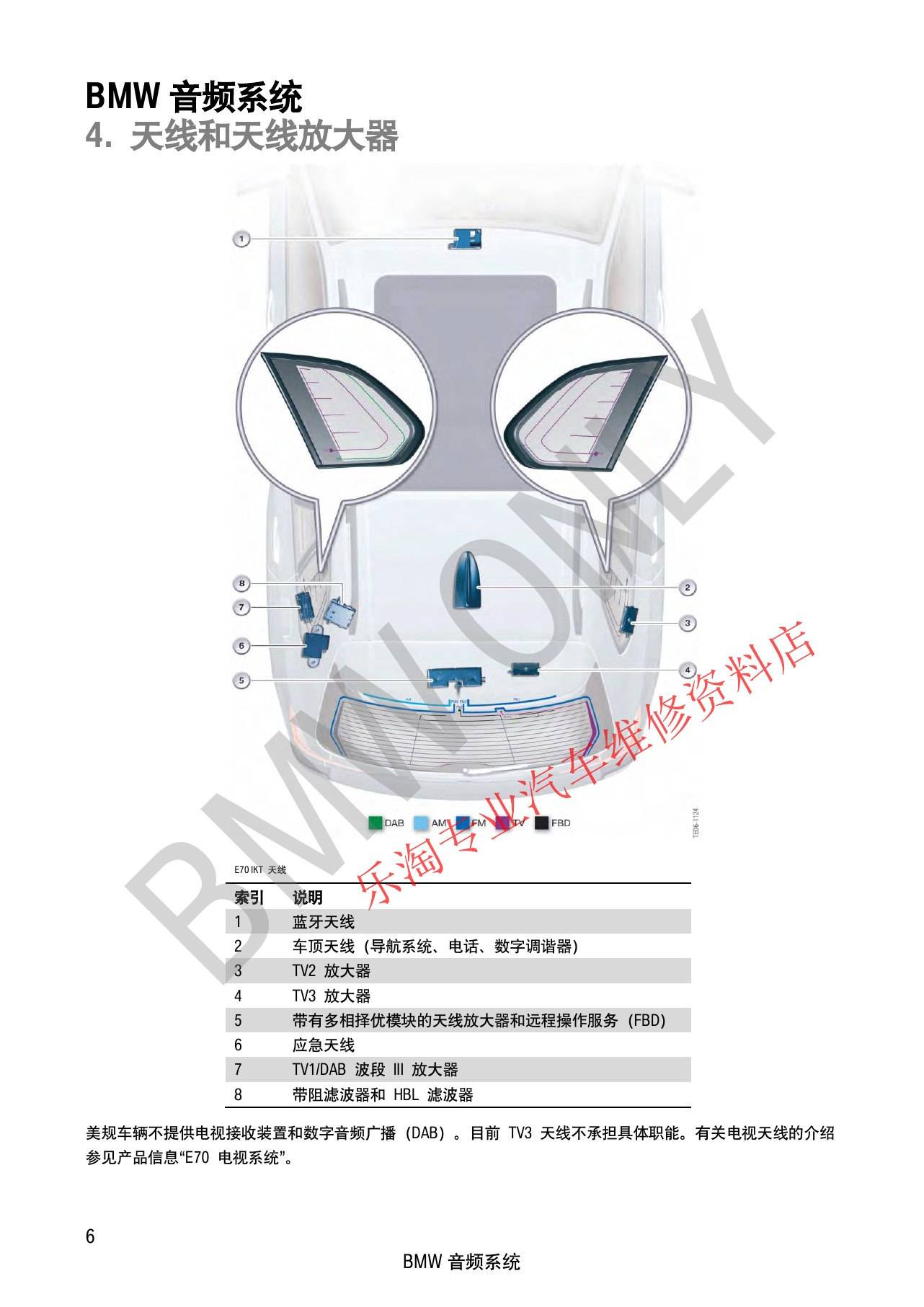

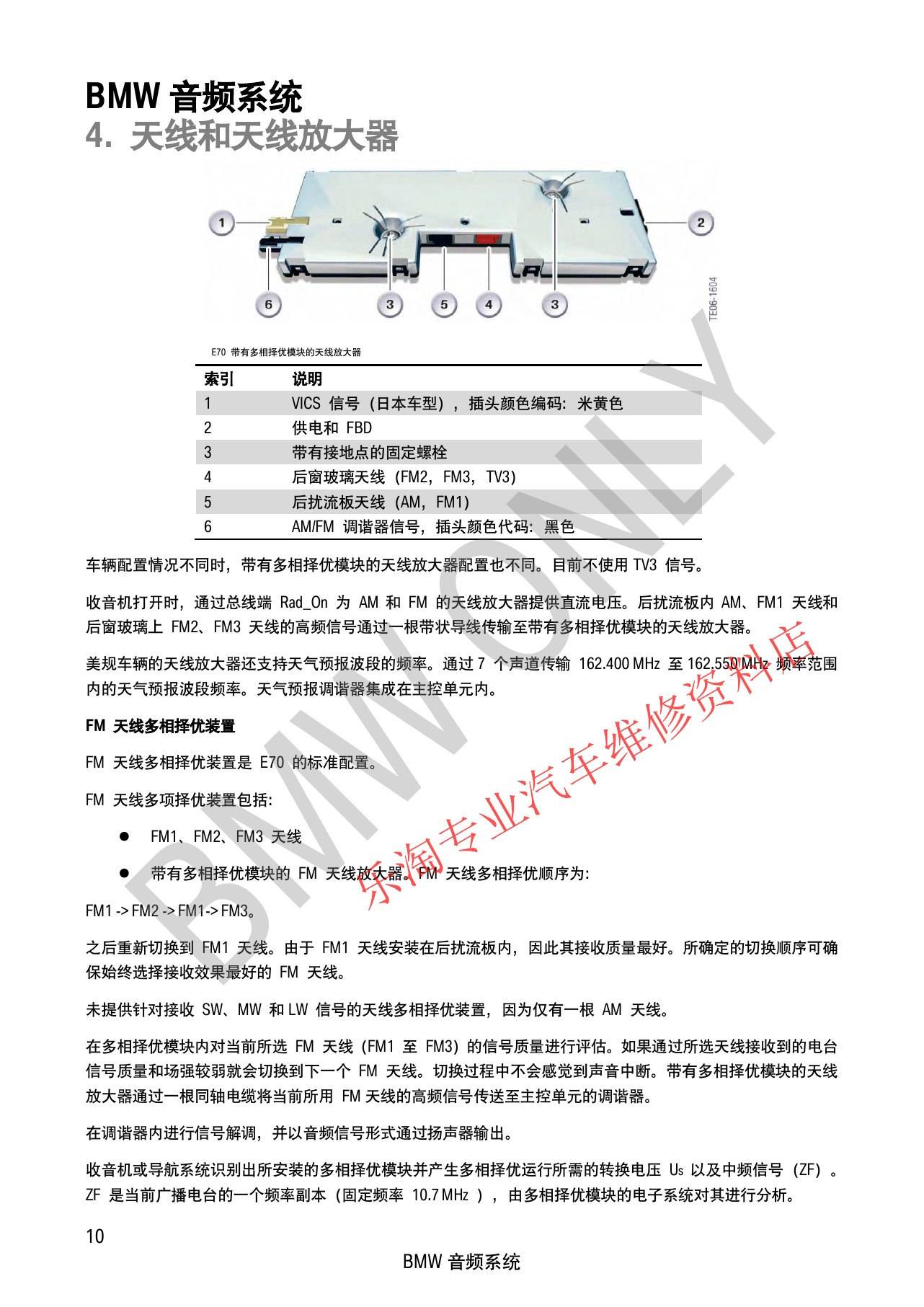

收音机、电视、电话和导航可共用车顶、后风挡或侧窗区域内的多组天线。接收不良时需同时检查玻璃天线、放大器供电、同轴线和接地，不能只判断为主机故障。

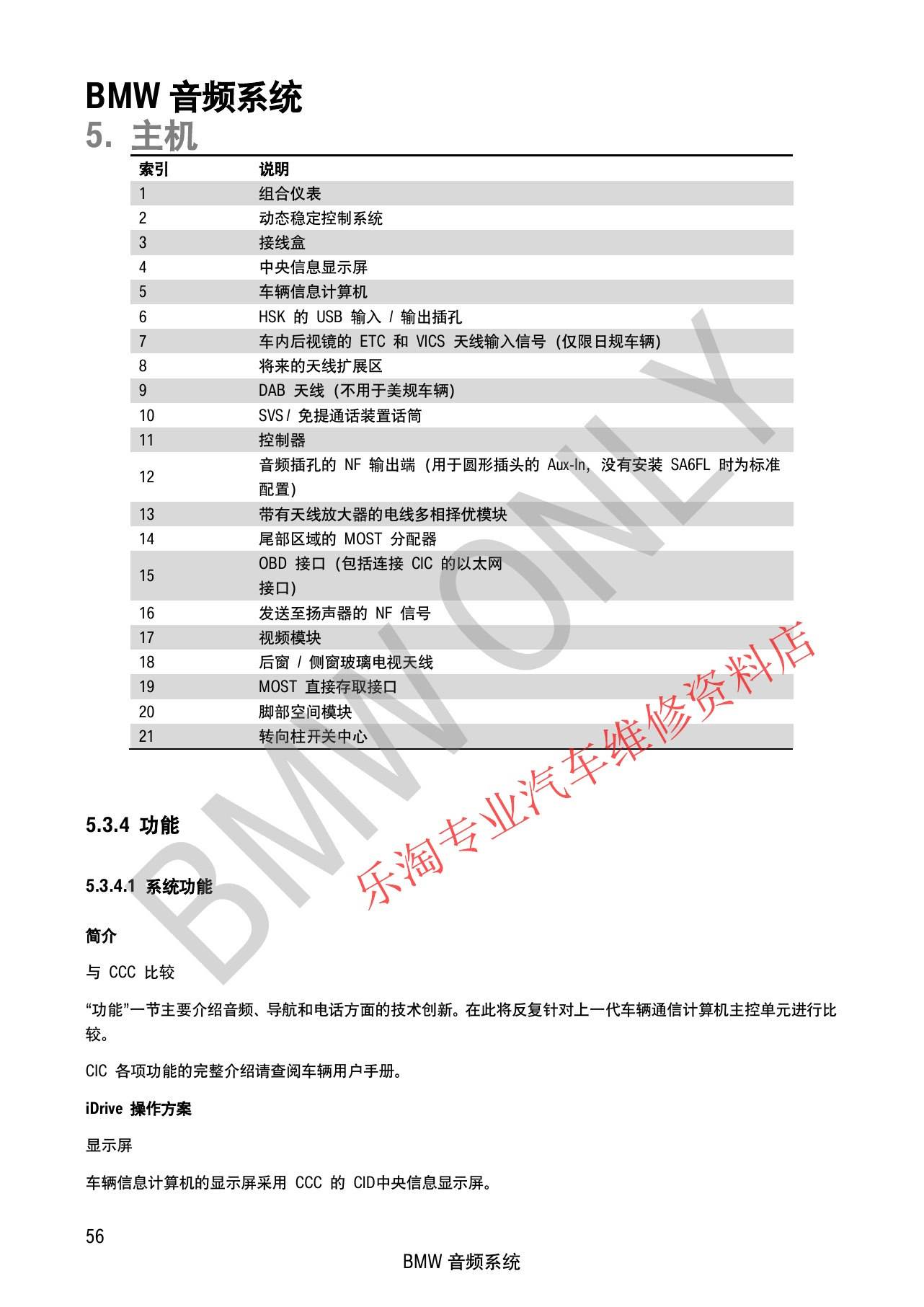

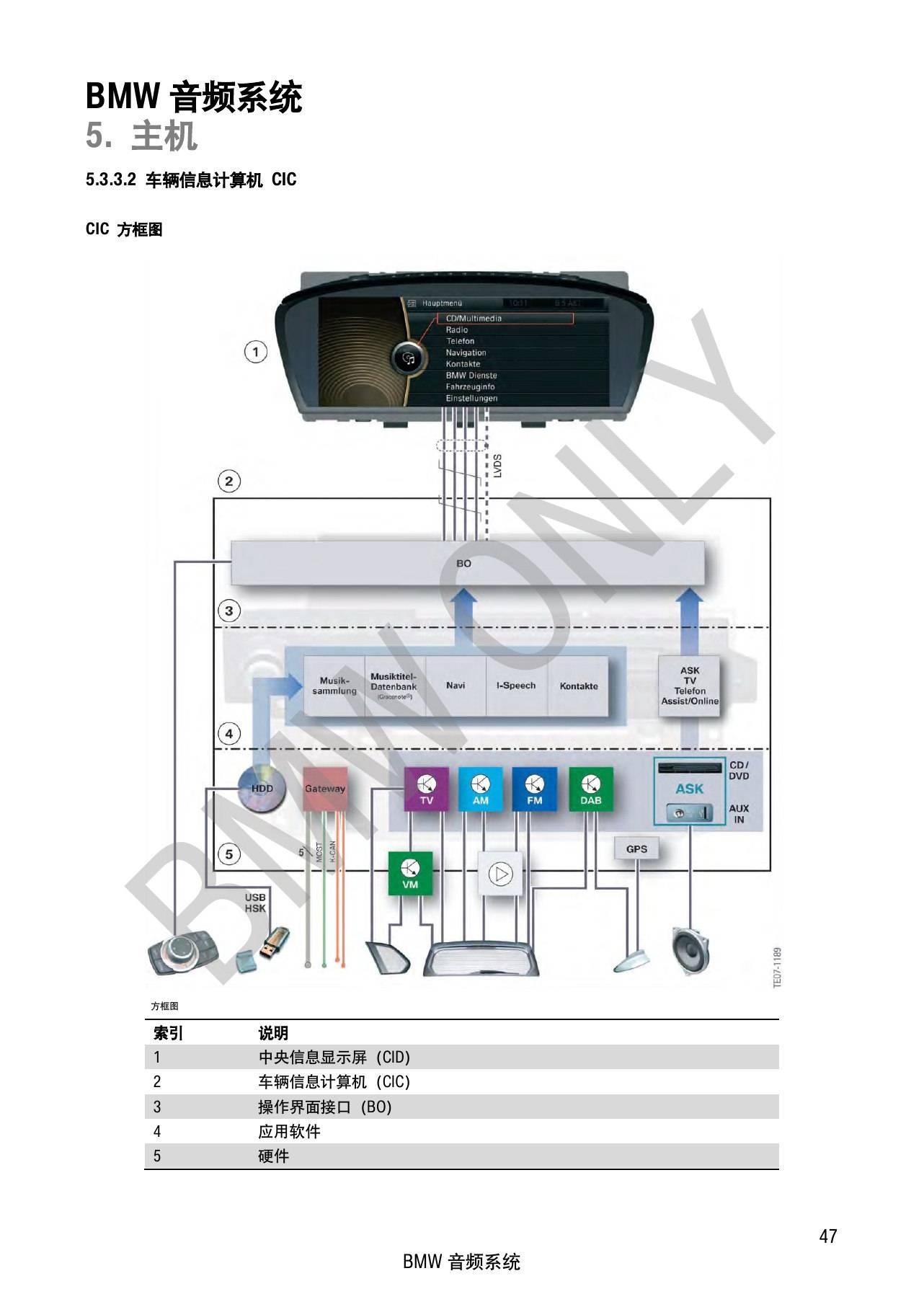

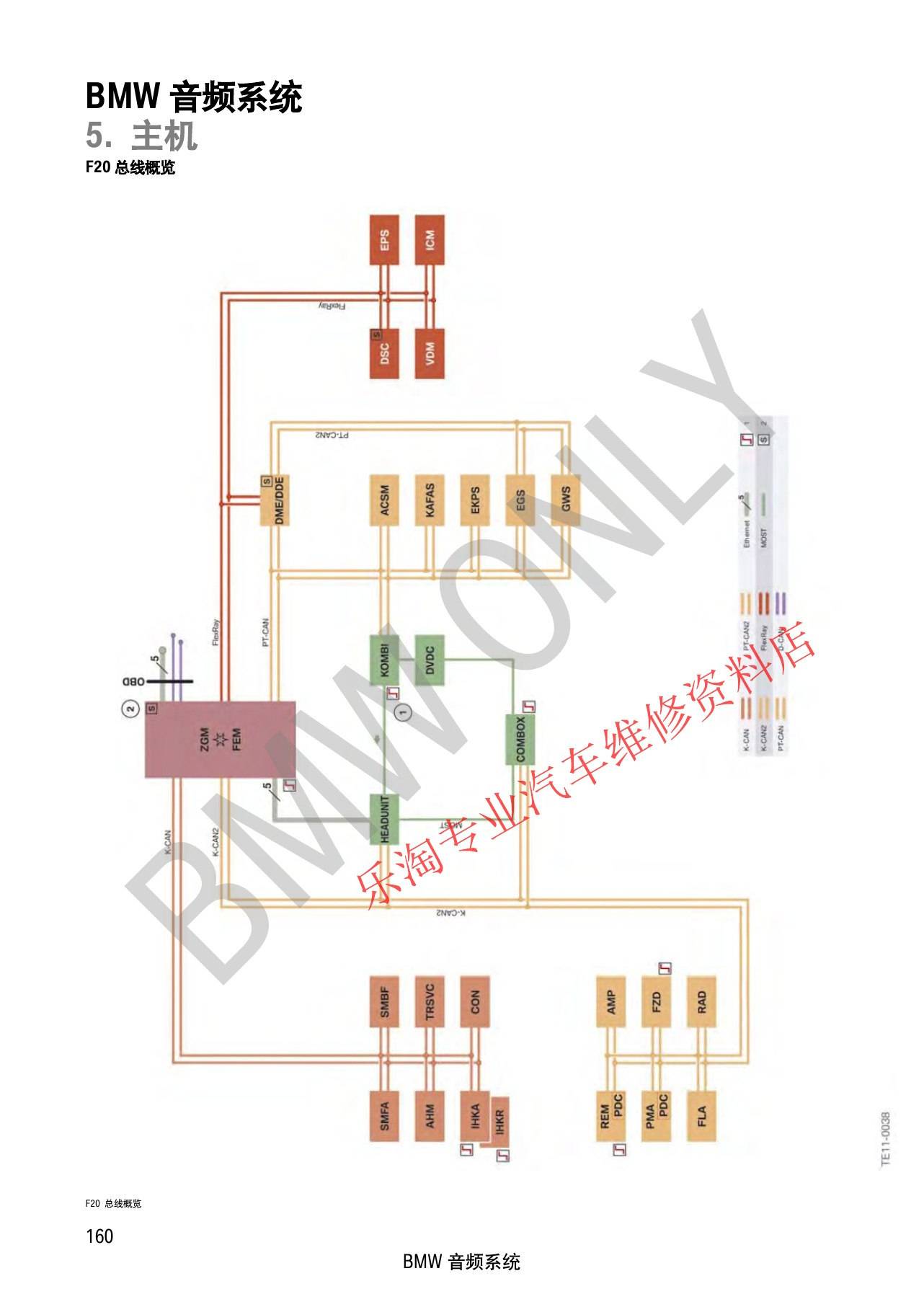

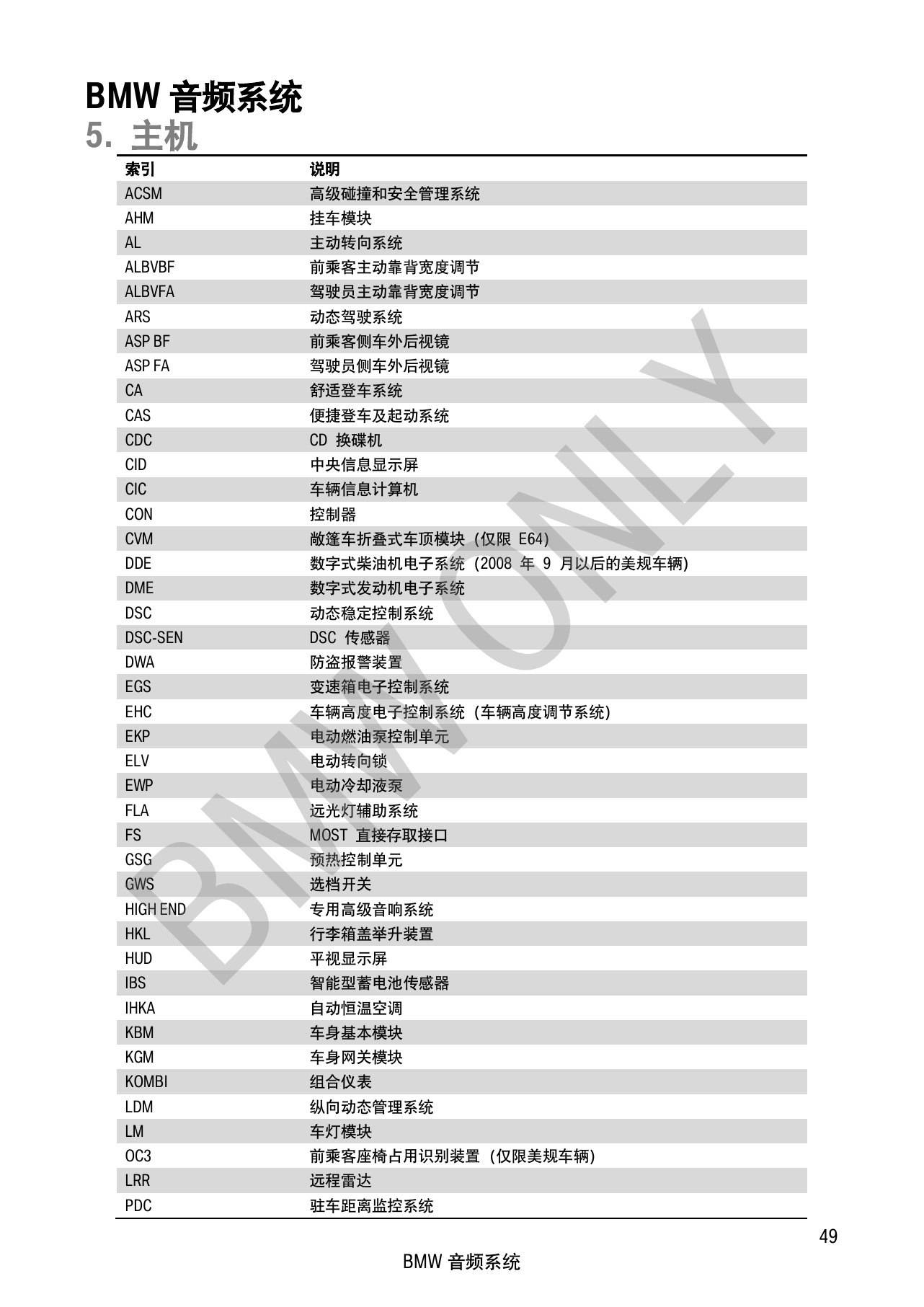

三、CIC主机与MOST网络

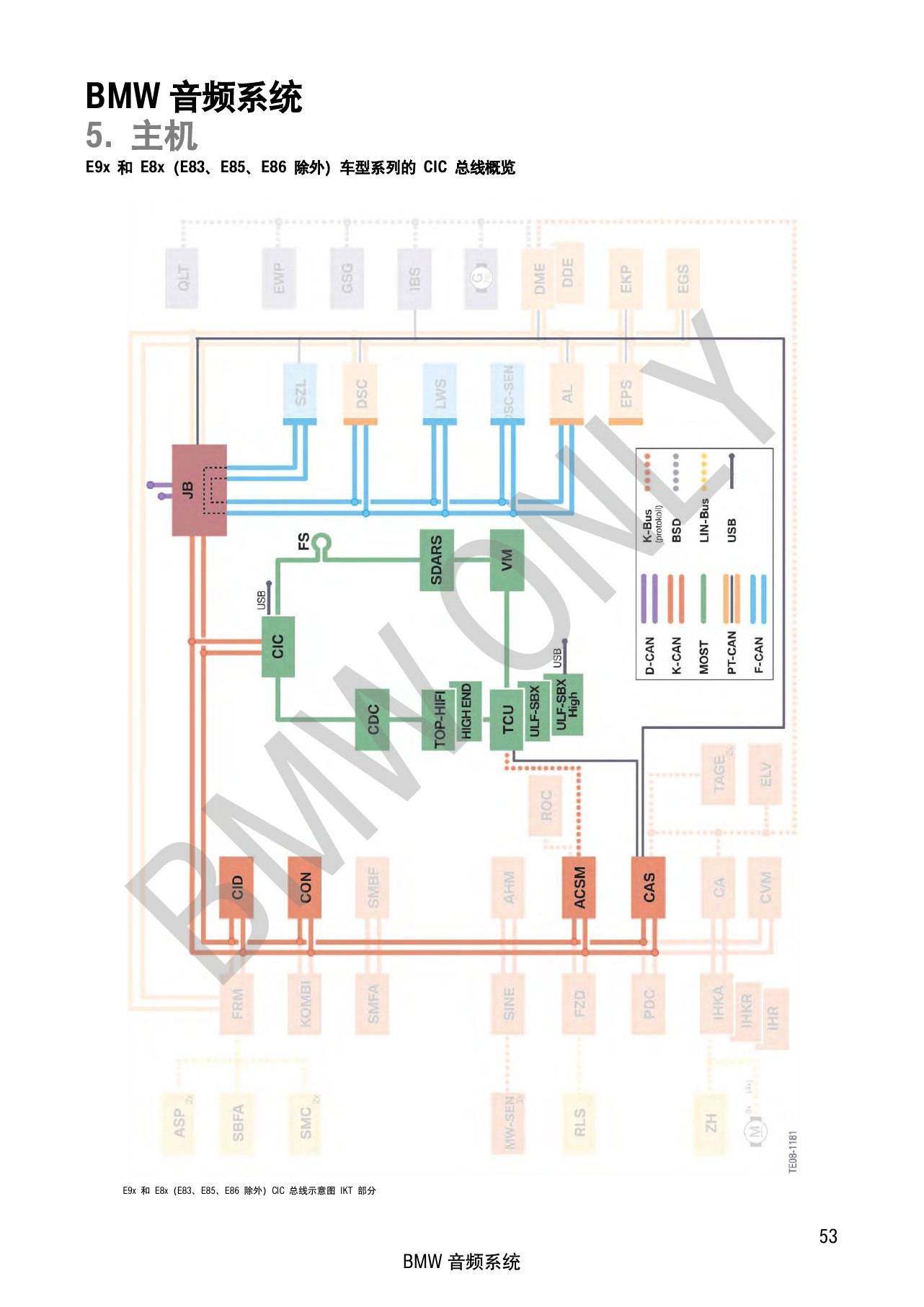

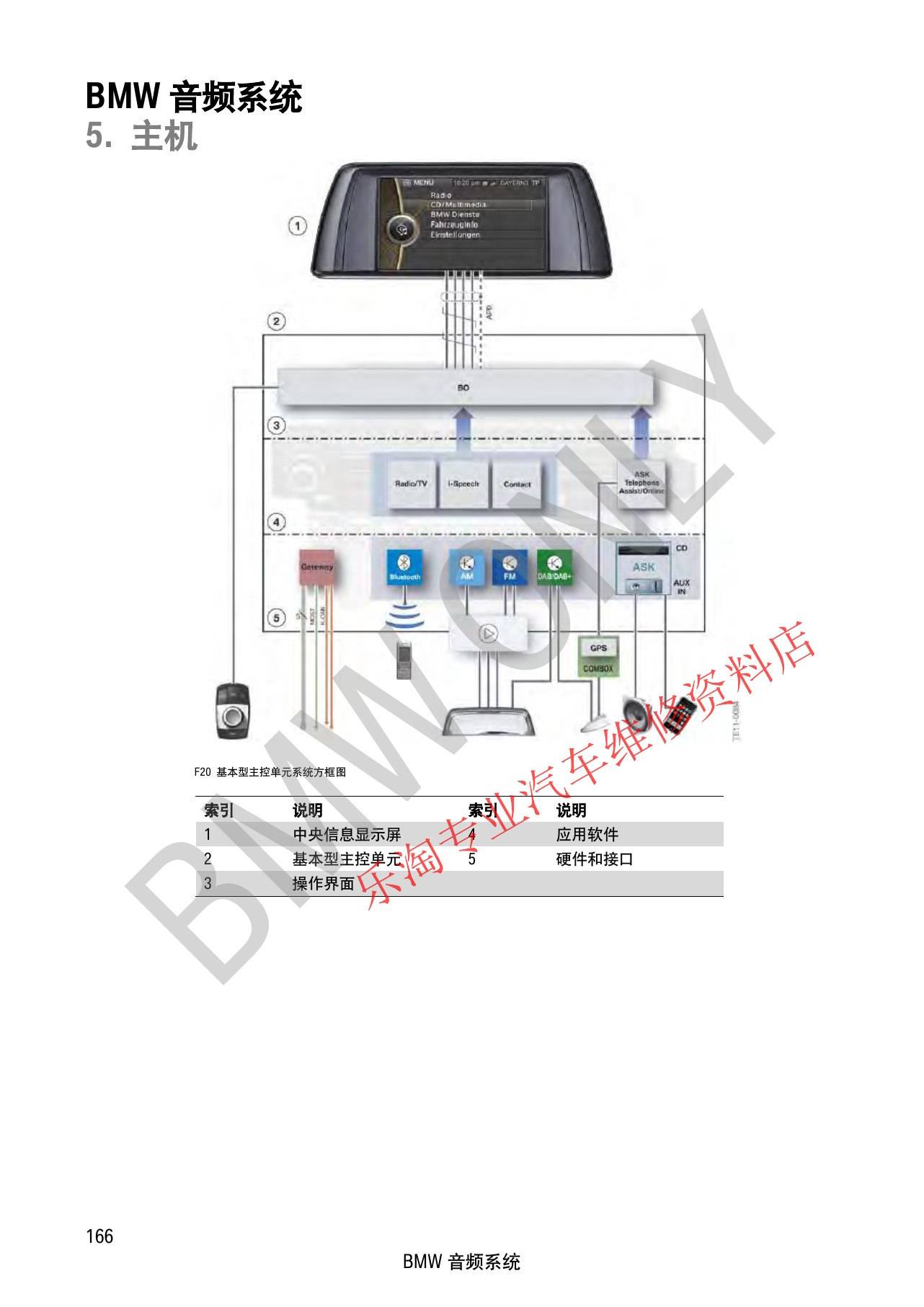

CIC集成收音、导航、媒体和车辆信息功能，并通过MOST等网络与功放和多媒体设备交换数据。某一MOST节点或光纤环路中断时，多个娱乐功能可能同时失效。

四、功放与扬声器配置

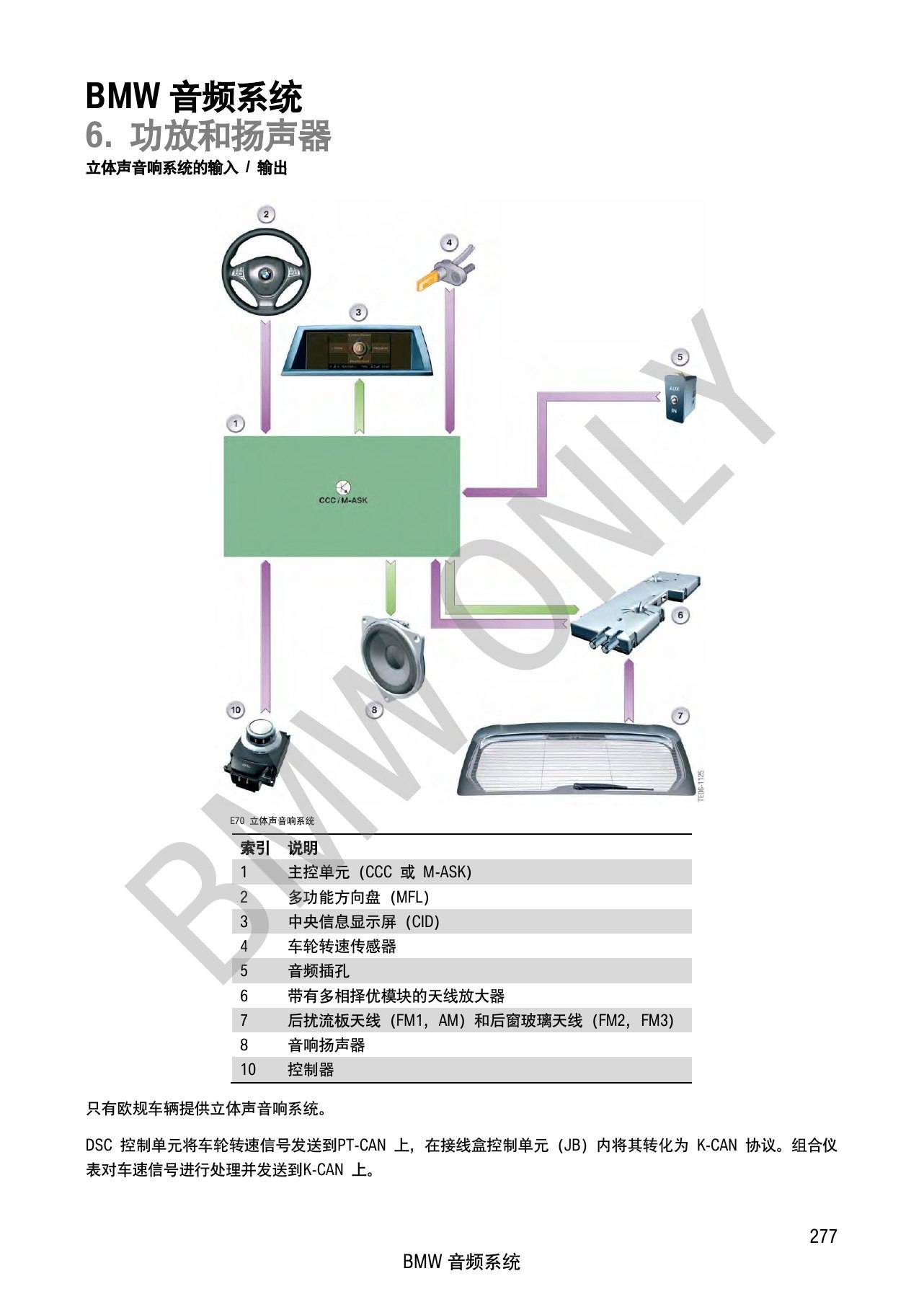

基础型、高保真和顶级高保真系统的功放通道、分频方式和扬声器位置不同。无声或单个频段异常时，应先确认系统配置、功放供电和网络状态，再分通道检查输出及扬声器线路。

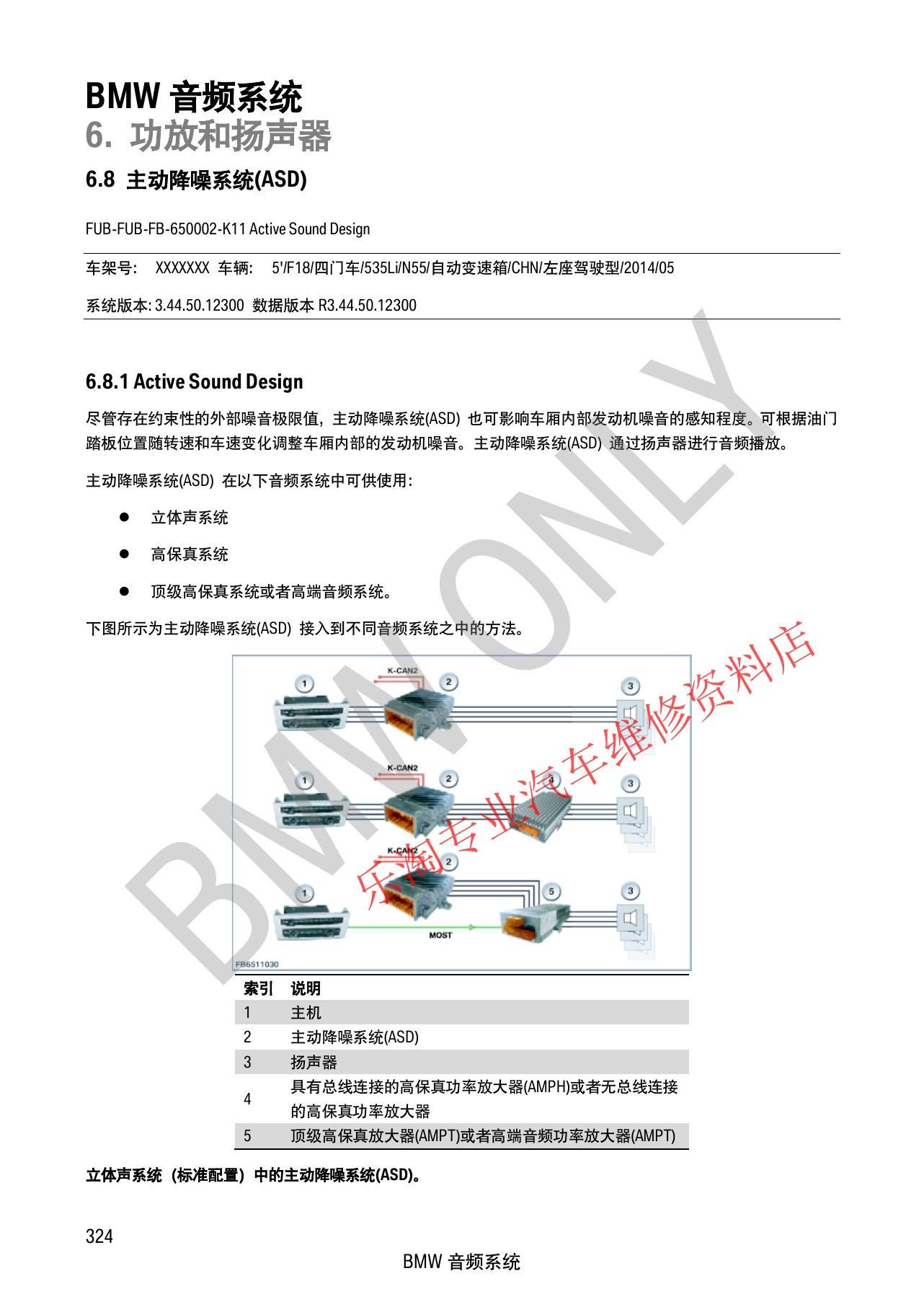

五、Active Sound Design

Active Sound Design根据发动机状态、车速和油门踏板位置生成与当前行驶状态匹配的附加音频信号，再由相应功放和扬声器播放。其故障应与主机、功放及基础音频通道故障分开判断。

六、诊断顺序

先确认抱怨对应的音源、播放区域和系统配置，然后执行整车测试，检查主机、功放和MOST节点的通信及供电。只有在信号源、网络和通道路经明确后，才应进行线路或部件更换。
