奔驰C197 SLS AMG仪表总成拆装：安全气囊、方向盘、插头与装复校验

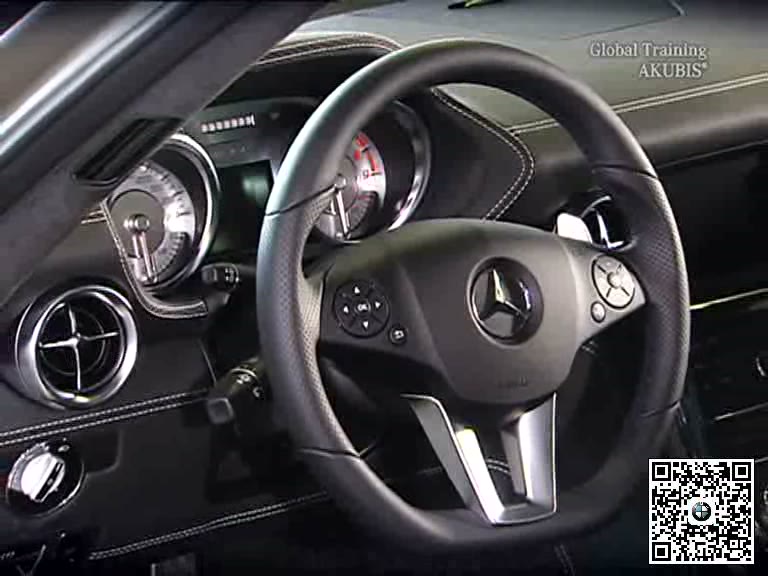

SLS仪表总成位于方向盘后方，拆卸空间受到方向盘和转向柱部件限制。作业涉及驾驶员安全气囊和多组插头，必须按约束系统安全规程操作。

拆前应记录方向盘居中位置和车辆状态，保护仪表透明罩、方向盘饰面与中控台，避免工具接触可见表面。

一、安全断电并拆下驾驶员气囊

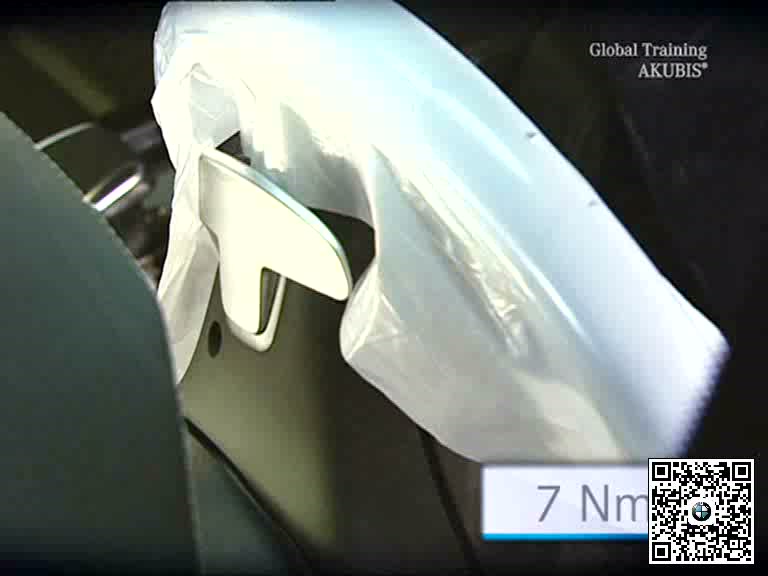

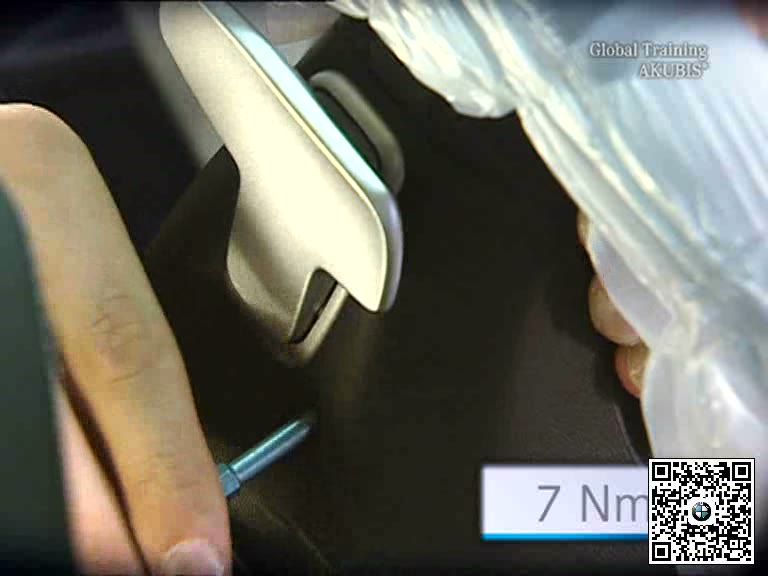

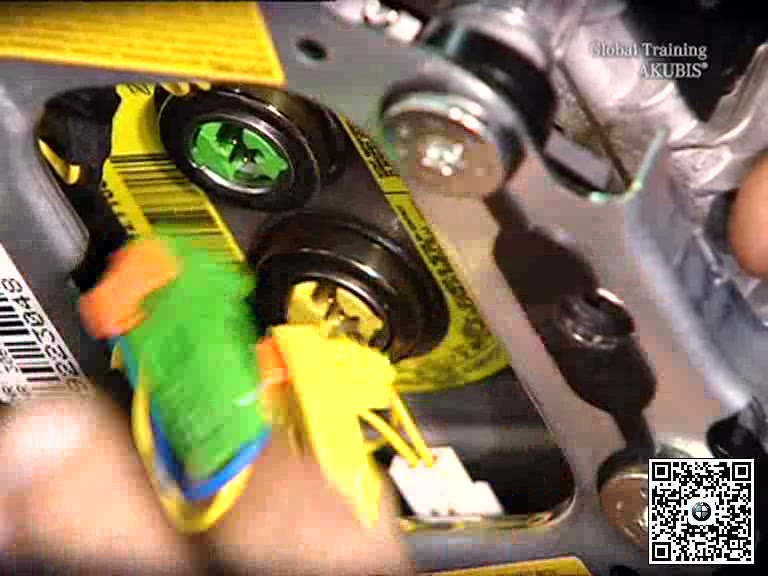

使车轮和方向盘处于直行位置，关闭点火开关，按规定断开电源并等待。释放驾驶员安全气囊后，解除插头锁止并把气囊按安全要求存放。

二、标记方向盘位置并移出总成

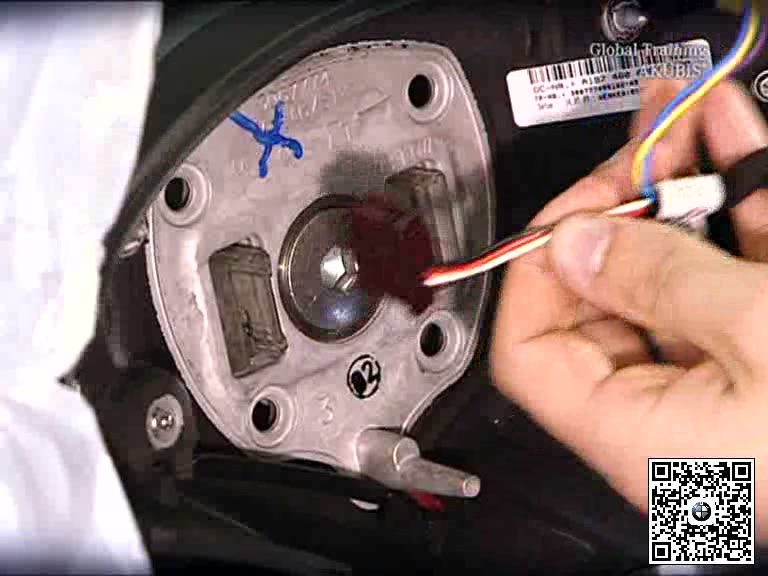

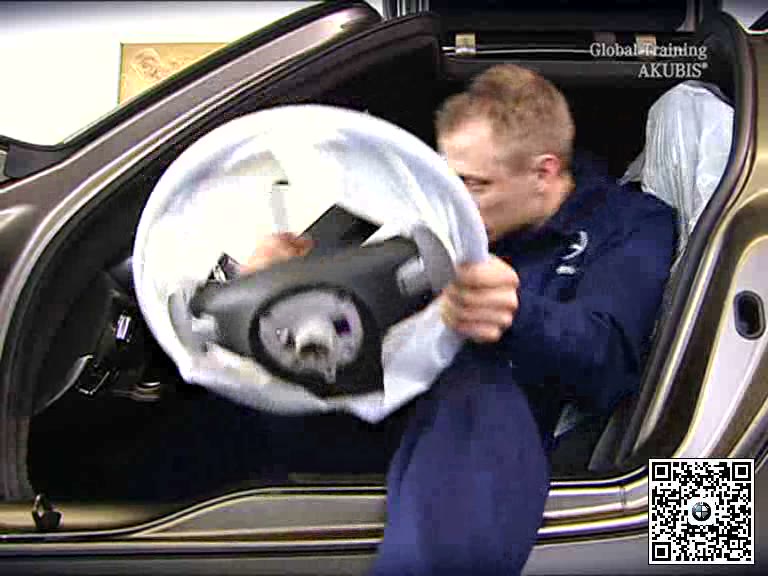

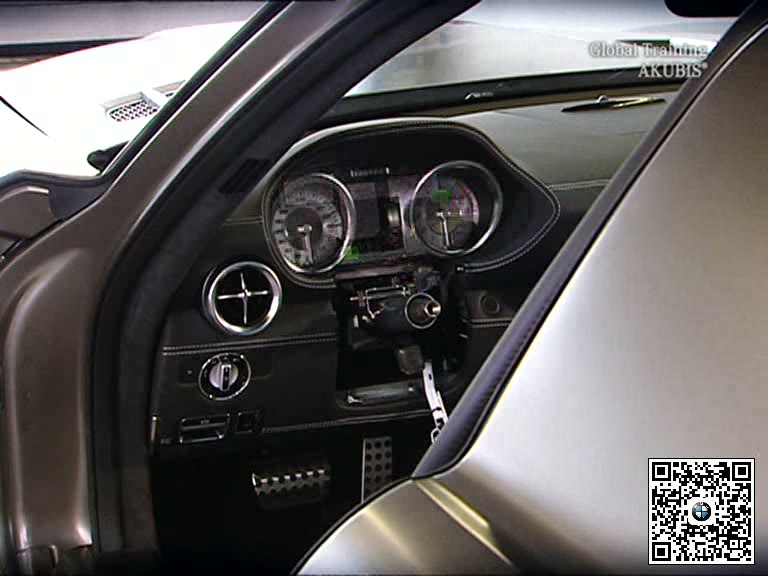

标记方向盘与转向轴的相对位置，拆下中央固定并平稳移出方向盘。不得旋转转向柱模块或时钟弹簧超出允许范围。

三、释放仪表固定并断开插头

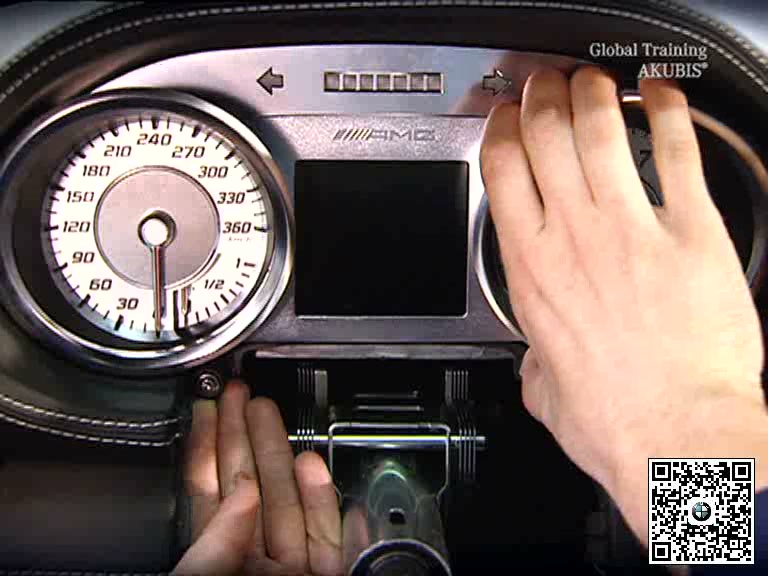

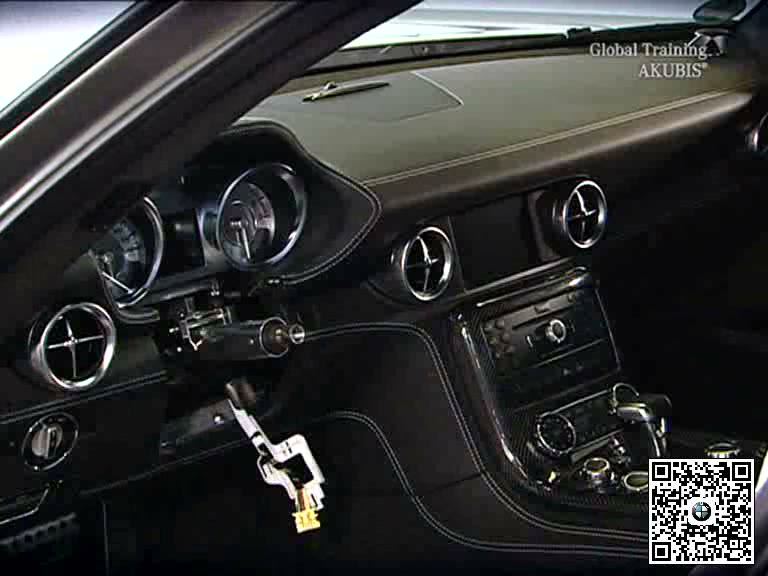

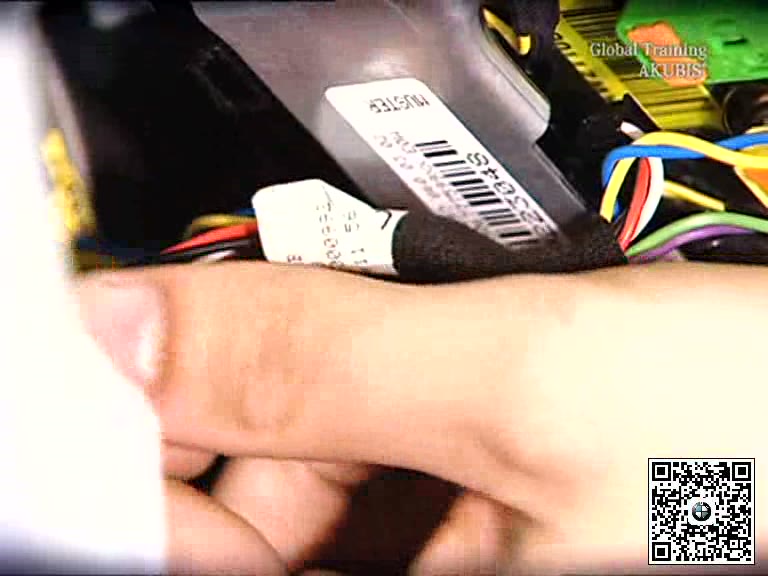

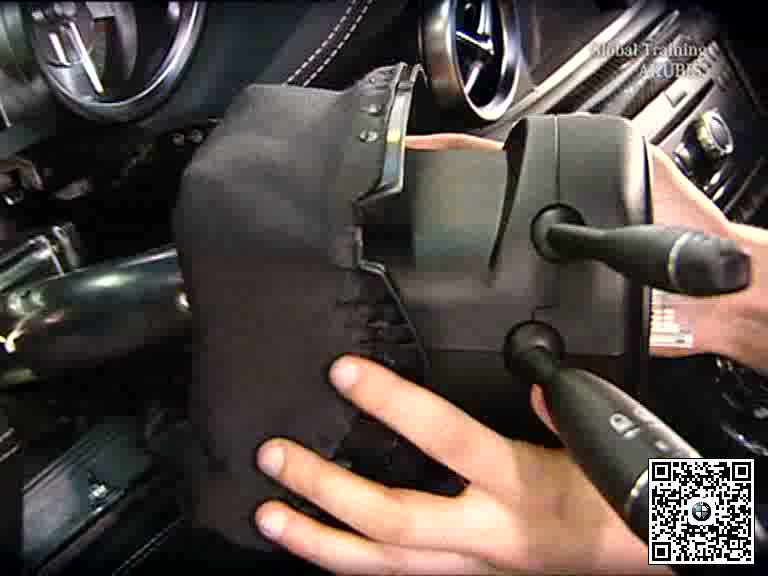

拆下规定饰板和仪表固定件，均匀拉出仪表总成至能够接触背部插头。解除插头锁杆后再移出仪表，避免拉扯线束。

四、恢复定位并检查系统功能

按原路径连接插头并固定仪表，恢复方向盘定位和气囊连接。接通电源后检查仪表显示、按键、转向柱功能和约束系统故障存储。

五、完工检查要点

• 已按安全气囊规程断电和等待。
• 方向盘位置已标记且时钟弹簧未被误转。
• 仪表插头锁止和线束固定完整。
• 仪表、转向柱及约束系统检查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
