2024+ 特斯拉 Model 3 后保险杠扩散器更换：10 个锁片、8 颗螺栓与 3 N·m

适用范围：2024 年及以后款特斯拉 Model 3 后保险杠扩散器。原厂中英文程序区分内侧 2 颗螺栓与外缘 6 颗螺栓，两组紧固值均为 3 N·m。此外还有 10 个锁片与固定后饰板线束的 2 个定位钩。拆装后保险杠饰板及行人警示扬声器须按各自原厂关联程序执行。

拆卸

1. 按原厂关联程序拆下后保险杠饰板总成，再拆下行人警示扬声器，为扩散器留出作业空间。支撑好已拆下的饰板，避免线束受拉。

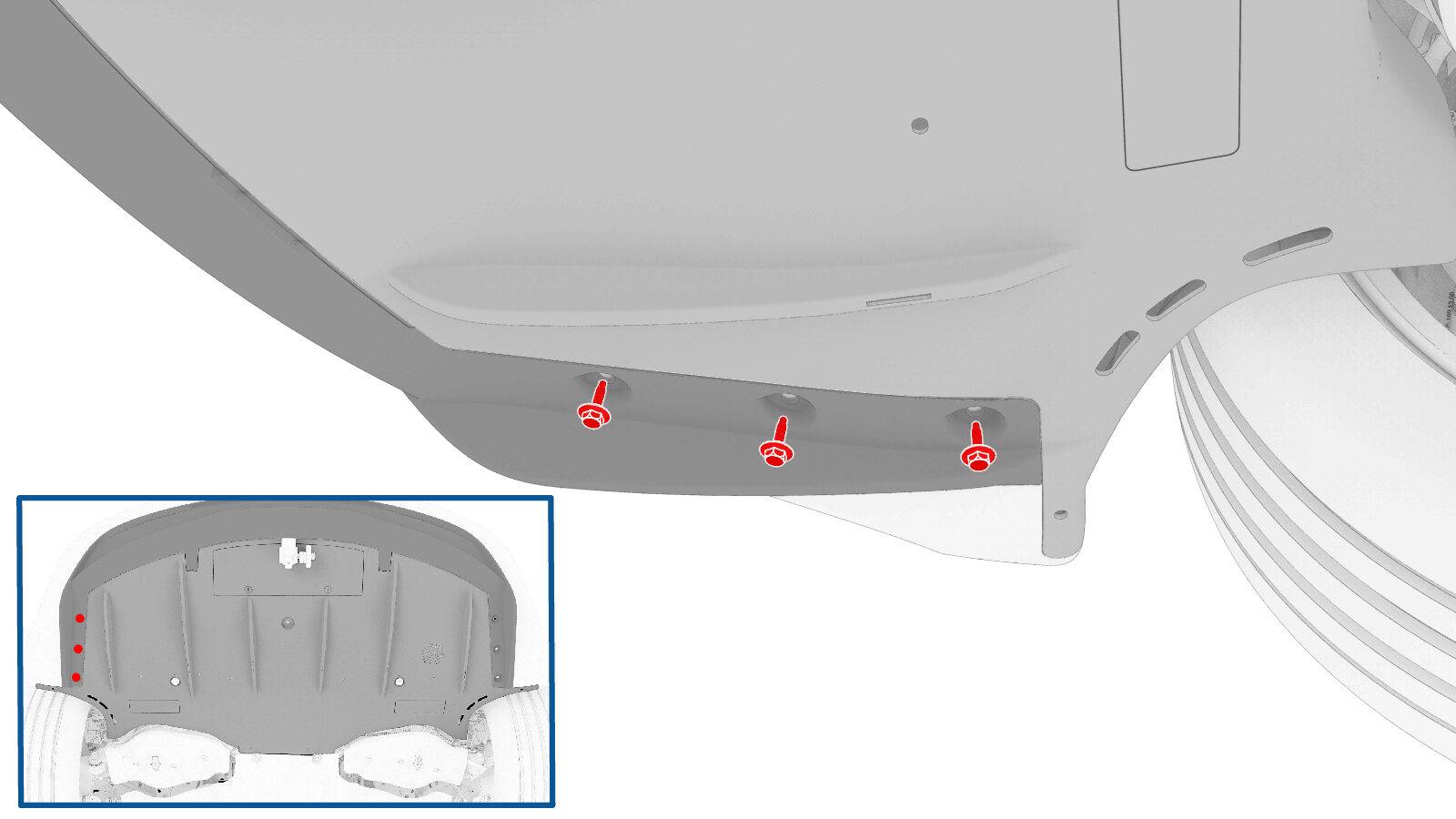

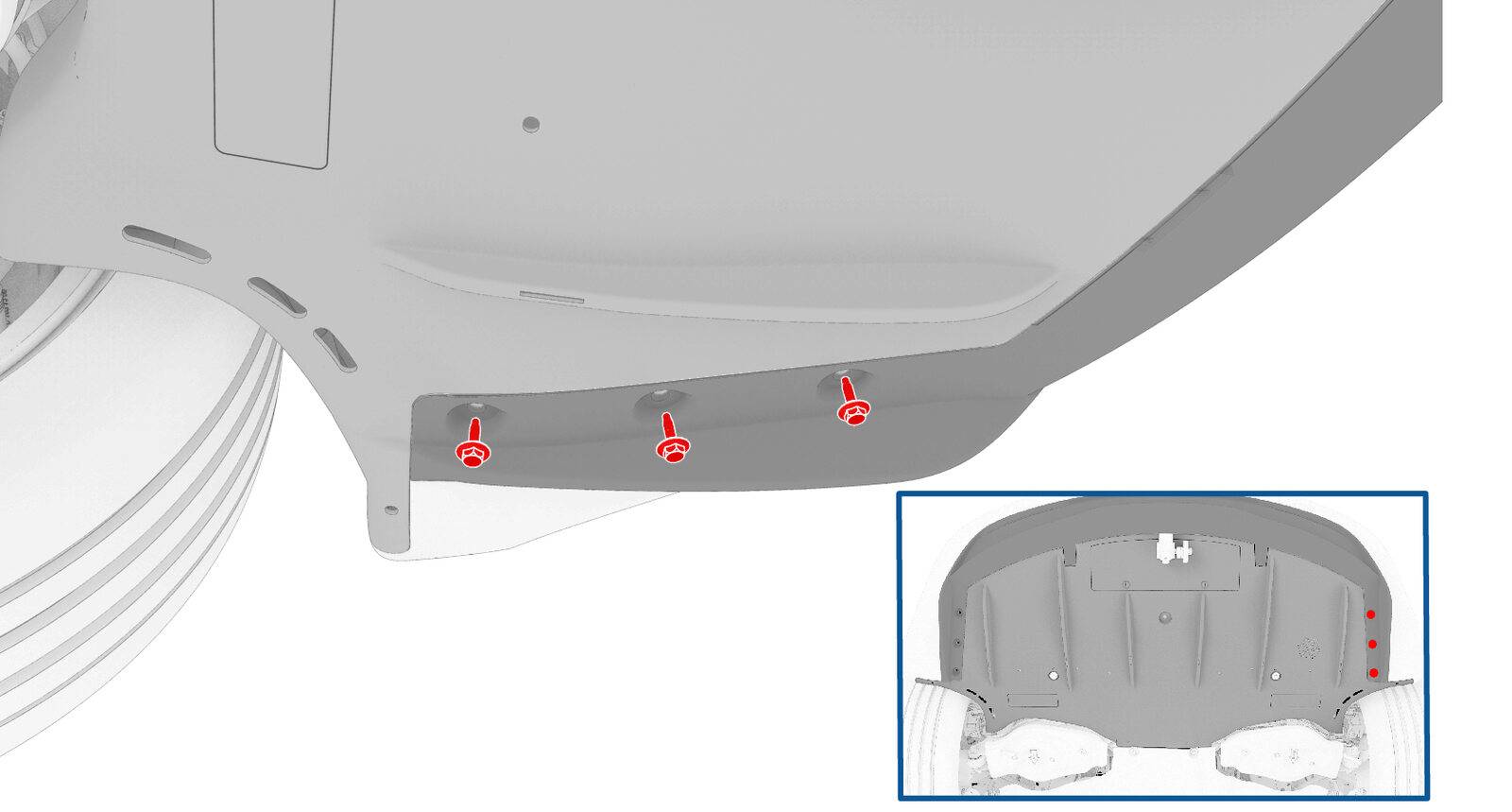

2. 用 10 mm 套筒拆下扩散器内侧 2 颗固定螺栓，再拆下外缘 6 颗固定螺栓。原厂将这 8 颗螺栓列为可重复使用，复用前仍应检查螺纹和头部状况。
3. 松开将后饰板线束固定到扩散器的 2 个定位钩，确认线束已经脱离扩散器。
4. 沿周边依次释放扩散器与后饰板之间的 10 个锁片，取下扩散器。对照原厂近景视频识别卡接方向，不要强拉未完全释放的边缘。

原厂操作图与近景视频

安装和验收

1. 将扩散器对准后饰板，逐段扣牢 10 个锁片，检查外缘贴合均匀。
2. 将后饰板线束装回扩散器的 2 个定位钩，确认线束没有夹在卡接边缘。
3. 用 10 mm 套筒装回内侧 2 颗螺栓，紧固至 3 N·m；再装回外缘 6 颗螺栓，各紧固至 3 N·m。
4. 按关联程序装回行人警示扬声器及后保险杠饰板总成。检查饰板缝隙、扩散器固定、线束走向及行人警示扬声器相关功能。

原厂视频仅作为拆卸近景补充；扭矩、螺栓数量、卡子数量与装配顺序应以中英文主程序为准。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

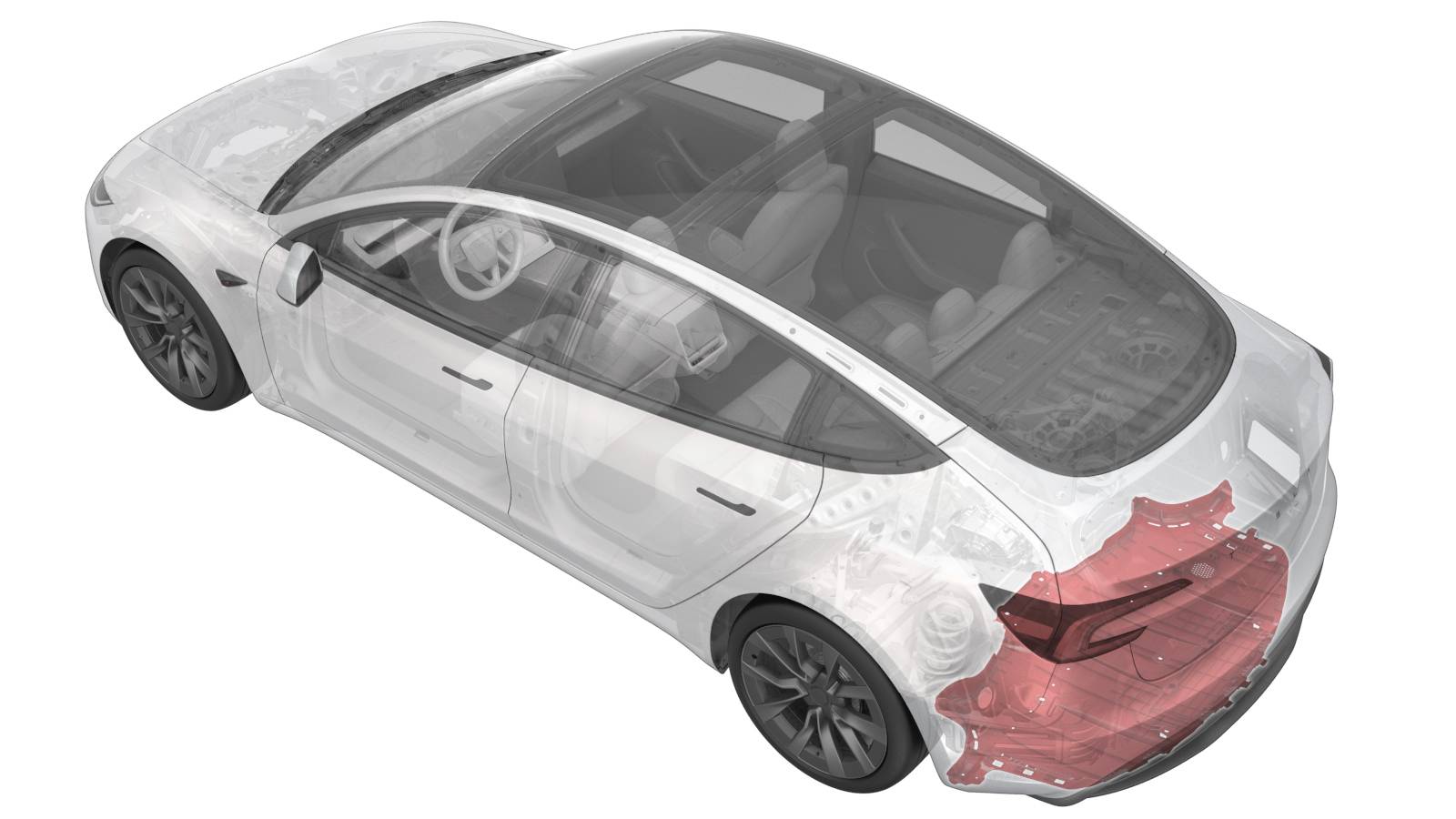

本文维修位置：后保险杠扩散器。

中文原厂程序：《扩散器 - 后底板 ((拆卸和更换))》

英文原厂程序：Diffuser - Rear Fascia (Remove and Replace)

原厂资料编号（GUID）：GUID-4BE44FD9-374D-43AC-9F36-AADDD1BC7F46
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026-09-23。

适用范围与资料说明：施工前须重新确认适用 VIN、配置与原厂当前版本。

相关操作分别查以下程序：

与本题正文所述访问或恢复范围相关、且由原厂页面直接引用的入口：

• 保险杠饰板总成 - 后（拆卸和安装） ((拆卸和安装))（英文原文）：负责后保险杠饰板总成的拆装与复位。
• 扬声器 - 行人警示 ((拆卸和更换))（英文原文）：负责行人警示扬声器拆装与连接恢复。

本题适用边界：扩散器作业涉及后保险杠饰板总成及行人警示扬声器访问；8 颗螺栓的 3 N·m 和 10 个锁片只属于本扩散器。

正文操作图片来源：Tesla原厂维修资料；封面为基于原厂资料制作的教学封面。
