左舵RF专用线缆图并非只有天线:中控屏、后排屏、TCU、USB、以太网跳线及多路摄像头都在同一张原厂图中。阅读时应把普通供电线、数字控制线与同轴电缆分开,不能看到“Data”就按同一种线材或测试方法处理。
本页依据Model 3 SOP8 Rf Special Cables Lhd,图纸05 2023、50 OF 57;网页page=49是导航参数。本文讲左舵LHD图,后排屏另受DISP配置限制,收音机另受RADIO及GEN2/GEN3限制。标题“2024+”不能代替生产日期、工厂、线束与配置核对;右舵应另查对应图,不按镜像套用本页。

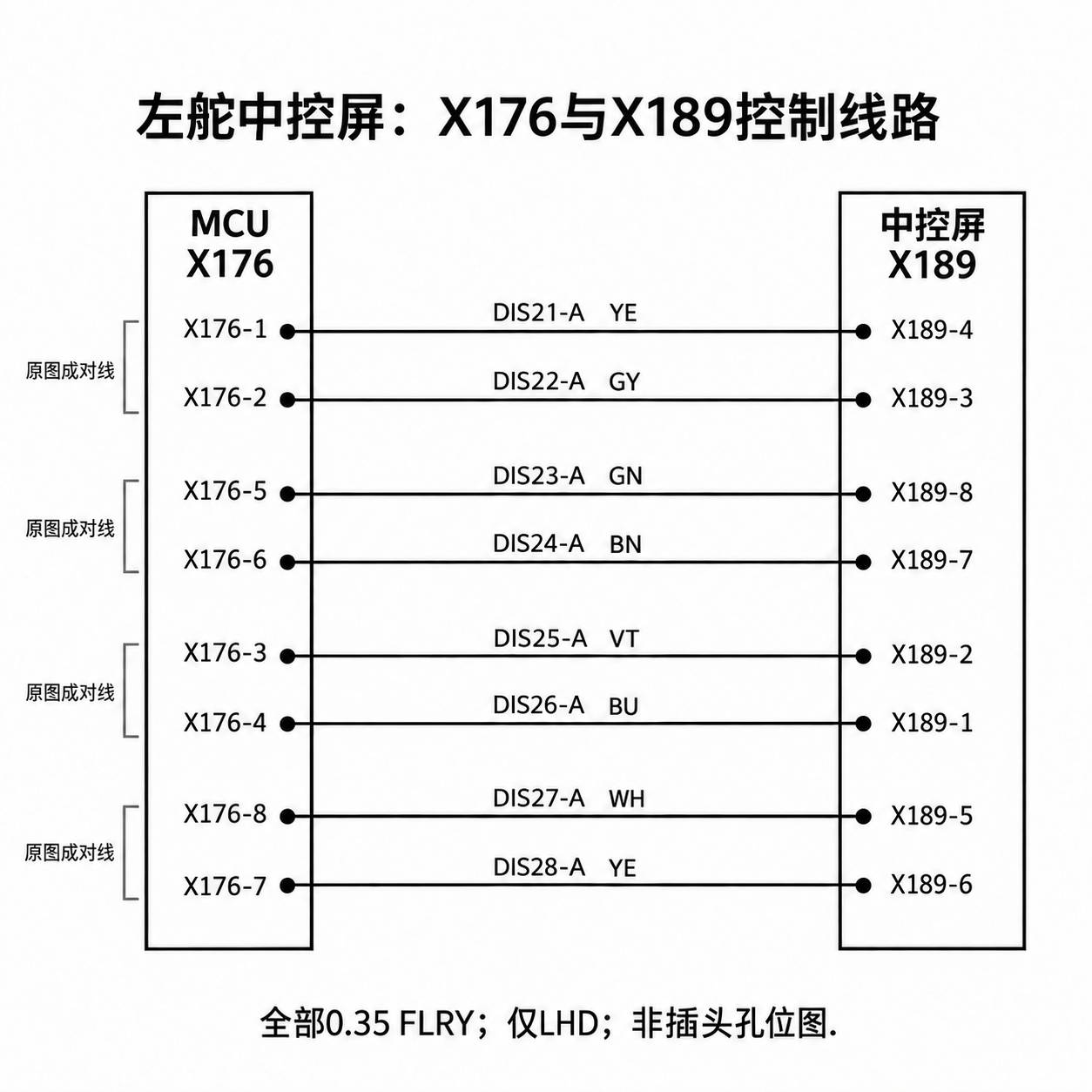

一、中控屏控制线:不是1号对1号顺序直通

| 信号 | MCU X176 ↔ 屏幕X189 | 线号 / 颜色 |
|---|---|---|
| I2C SDA P | 1 ↔ 4 | DIS21-A / YE黄 |
| I2C SDA N | 2 ↔ 3 | DIS22-A / GY灰 |
| I2C SCL P | 5 ↔ 8 | DIS23-A / GN绿 |
| I2C SCL N | 6 ↔ 7 | DIS24-A / BN棕 |
| AUX P | 3 ↔ 2 | DIS25-A / VT紫 |
| AUX N | 4 ↔ 1 | DIS26-A / BU蓝 |
| TOUCH_INT | 8 ↔ 5 | DIS27-A / WH白 |
| HPD | 7 ↔ 6 | DIS28-A / YE黄 |
八路均0.35 FLRY,原图线束列1897343-XX-B、1897344-XX-A(J)。四组成对标记分别为TWIST_DIS21-A、TWIST_DIS23-A、TWIST_DIS25-A、TWIST_DIS27-A。最后一组虽按原图成对绘制,功能名仍分别是TOUCH_INT和HPD,不把它们改名为一对P/N。
两端原图端子类型标Digital In,本文按原始端点关系列出,不凭名称补造信号方向、逻辑电压或波形合格值。本文方框不是实物孔位图,针脚观察方向需另查连接器视图。

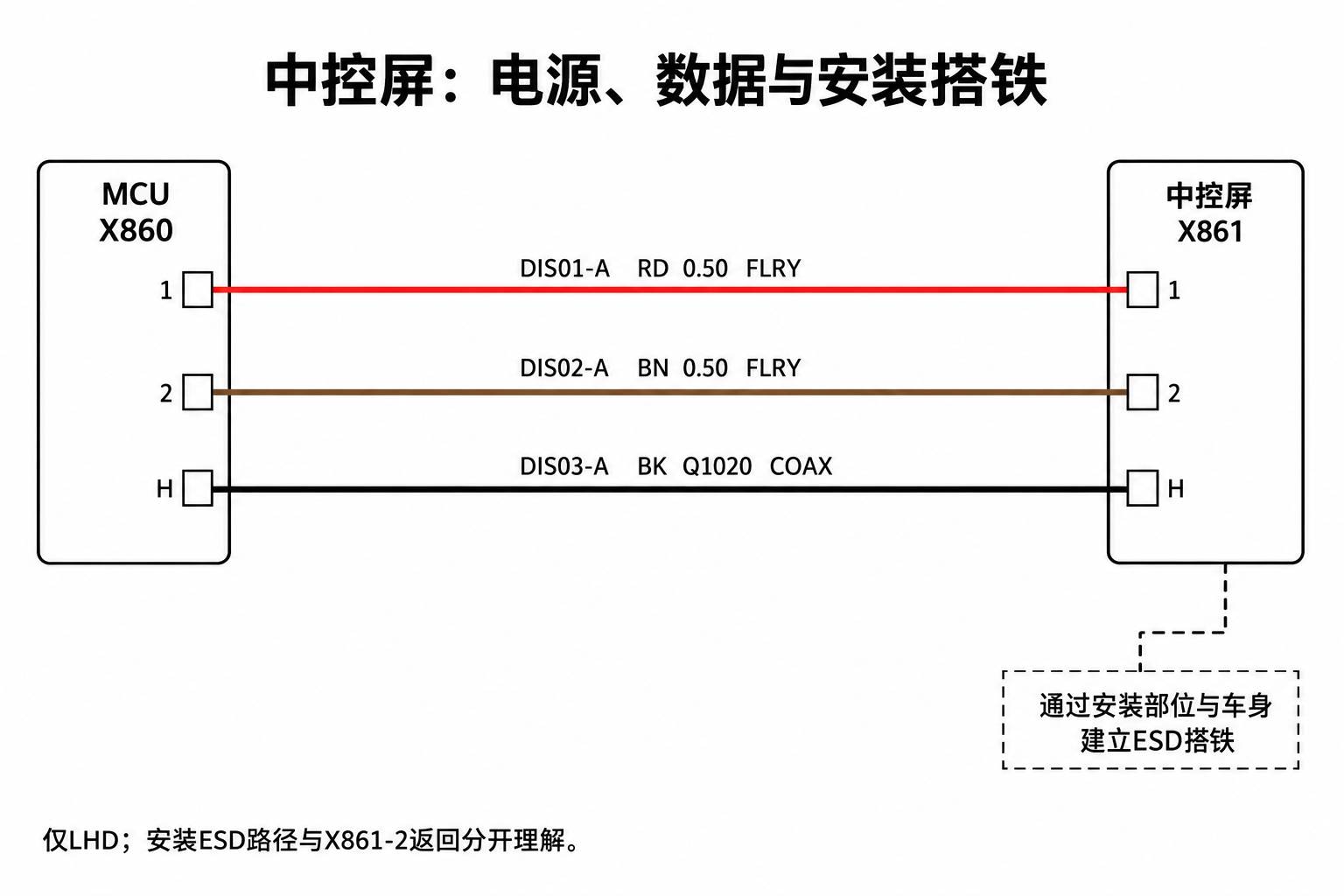

二、中控屏供电、数据与ESD搭铁

| 项目 | MCU ↔ 中控屏 | 线号 / 规格 |
|---|---|---|
| 供电 | X860-1 ↔ X861-1 | DIS01-A / RD红 / 0.50 FLRY |
| 返回 | X860-2 ↔ X861-2 | DIS02-A / BN棕 / 0.50 FLRY |
| 显示数据 | X860-H ↔ X861-H | DIS03-A / BK黑 / Q1020 COAX |
这三路同属J线束。原图同时注明中控屏通过安装部位与车身建立ESD搭铁;这不是让维修人员新增一条线,也不是把X861-2的电源返回与安装ESD路径当作同一端子。图纸没有给出安装紧固件扭矩或ESD合格阻值。
供电端原图名为12V/12V Power,此处保留端点名称,不据此规定车辆各种状态都必须恒定12 V。Q1020 COAX是原图线缆规格,不能写成0.50普通线,也不能按屏幕附近导线颜色猜数据通道。

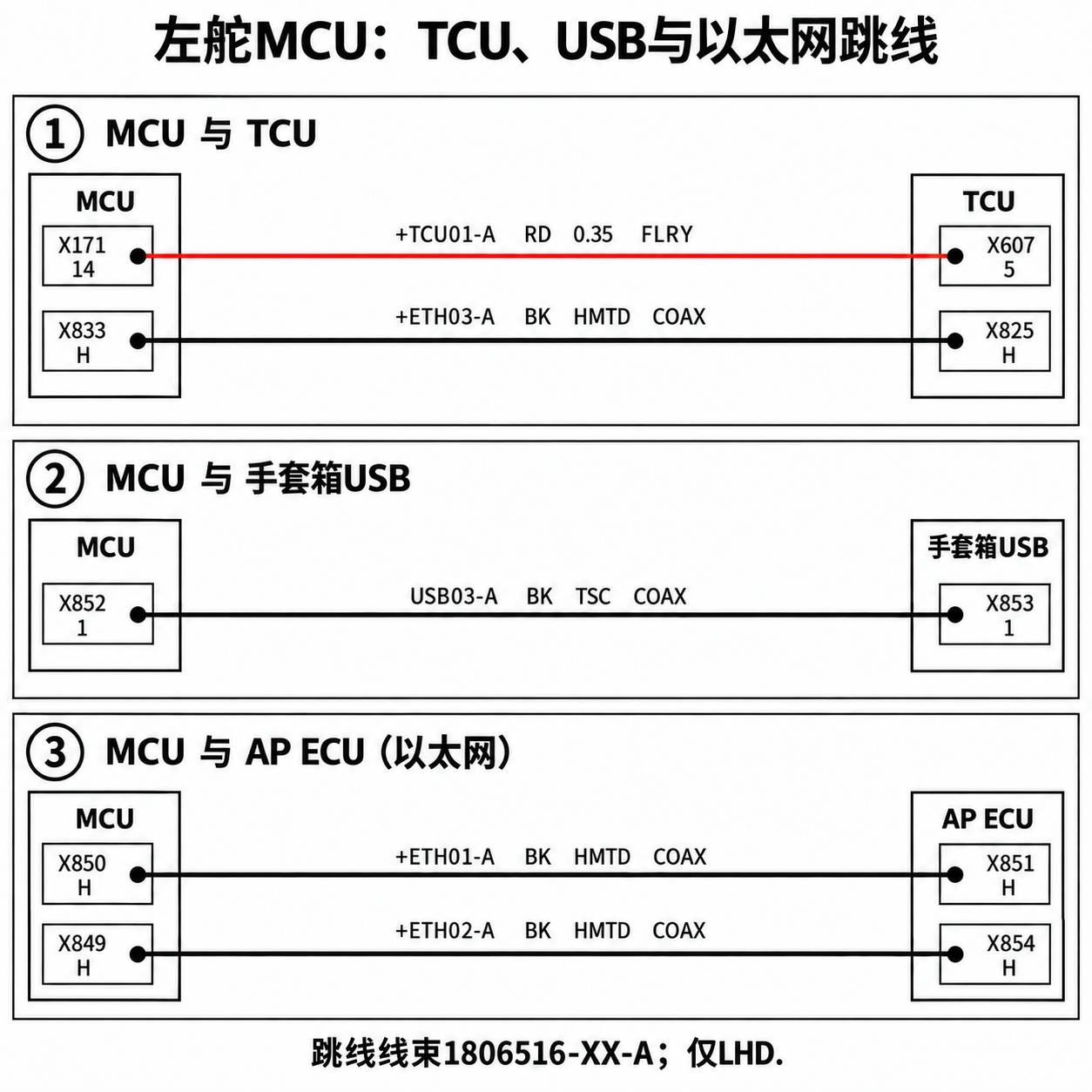

三、TCU、手套箱USB与两条以太网跳线

| 用途 | 连接路径 | 线号 / 规格 / 线束 |
|---|---|---|
| TCU供电 | MCU X171-14 ↔ TCU X607-5 | +TCU01-A / RD / 0.35 FLRY / 1897316-XX-C(B) |
| TCU以太网 | MCU X833-H ↔ TCU X825-H | +ETH03-A / BK / HMTD COAX / 1897316-XX-C(B) |
| 手套箱USB数据 | MCU X852-1 ↔ USB X853-1 | USB03-A / BK / TSC COAX / 1771993-00-B(TSC) |
| AP跳线一 | MCU X850-H ↔ AP X851-H | +ETH01-A / BK / HMTD COAX / 1806516-XX-A |
| AP跳线二 | MCU X849-H ↔ AP X854-H | +ETH02-A / BK / HMTD COAX / 1806516-XX-A |
原图两条Ethernet Jumper回折布线,不能只看上下位置就把X849与X851配成一组:实际是X850接X851、X849接X854。H是本图端位标记,并非高电平测量点。TCU电源线路两端原图均标Power In,本文不擅自推断供电方向或补上未出现的TCU搭铁。
手套箱USB本页只画这条专用数据电缆,没有画普通USB接口的完整内部针脚分配,不能据此推导VBUS、电源返回或随意拆分同轴线芯。

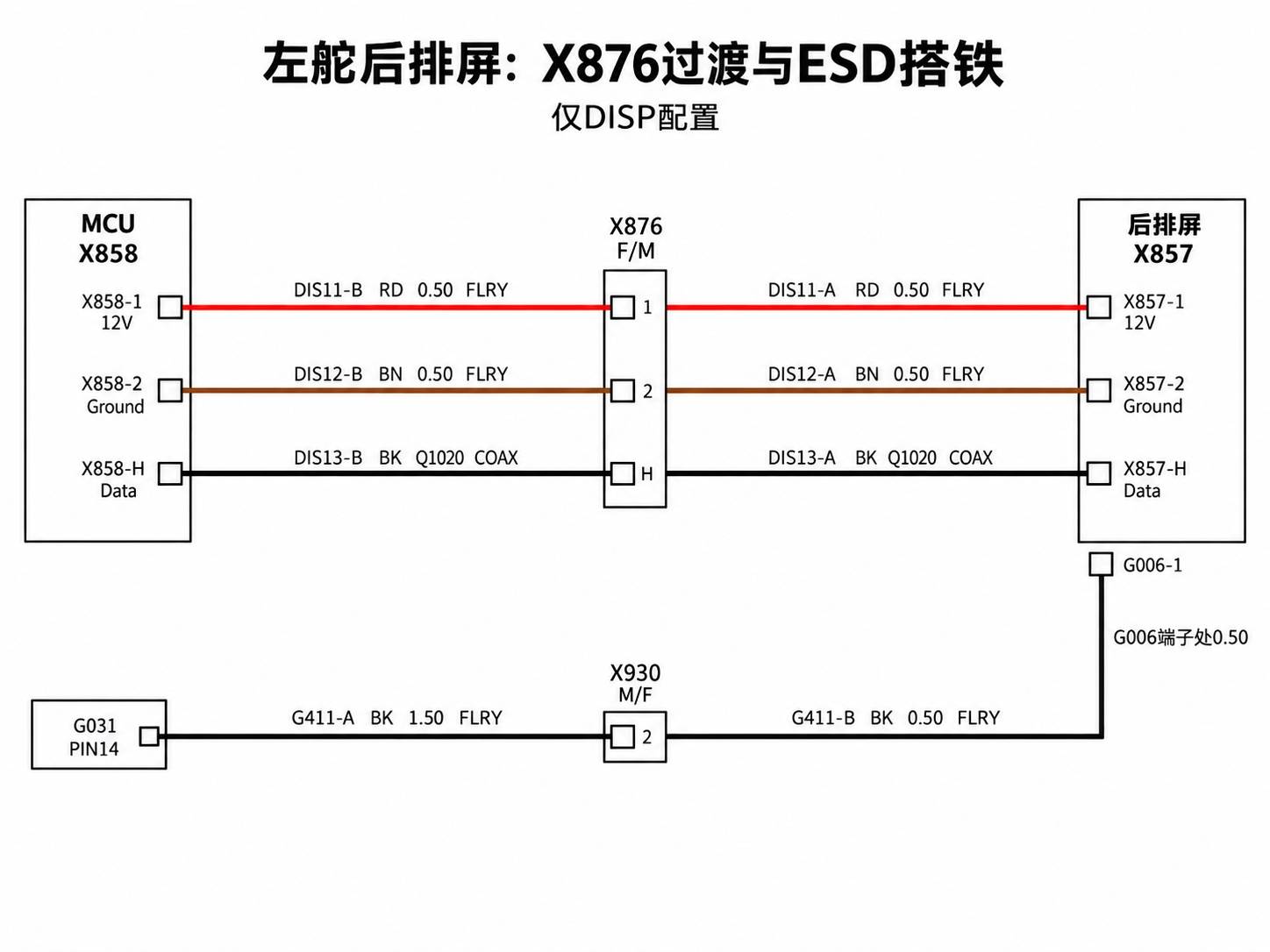

四、后排屏:X876与独立ESD路径

| 用途 | 路径 | 过渡前 → 过渡后 |
|---|---|---|
| 电源 | MCU X858-1 ↔ X876F/M 1 ↔ 屏幕X857-1 | DIS11-B → DIS11-A / RD / 0.50 FLRY |
| 返回 | MCU X858-2 ↔ X876F/M 2 ↔ 屏幕X857-2 | DIS12-B → DIS12-A / BN / 0.50 FLRY |
| 数据 | MCU X858-H ↔ X876F/M H ↔ 屏幕X857-H | DIS13-B → DIS13-A / BK / Q1020 COAX |
| ESD搭铁 | 屏幕G006-1 ↔ X930M/F 2 ↔ G031 PIN14 | G411-B BK 0.50 FLRY → G411-A BK 1.50 FLRY |
适用DISP配置。左舵X876前为J线束1897343-XX-B、1897344-XX-A;后段为C线束1897340-XX-C。ESD的G411-B也在C线束,经X930后G411-A在A线束1897315-XX-C。原图特别写端子处Size at pin: 0.50,不能把整条ESD路径统一写成1.50,也不能把G006-1接到X857-2替代返回。
原图后段适用条件可同时覆盖DISP与LHD/RHD组合,不代表左右舵MCU侧端点与前段线束均相同。本文仍只按左舵上游阅读。

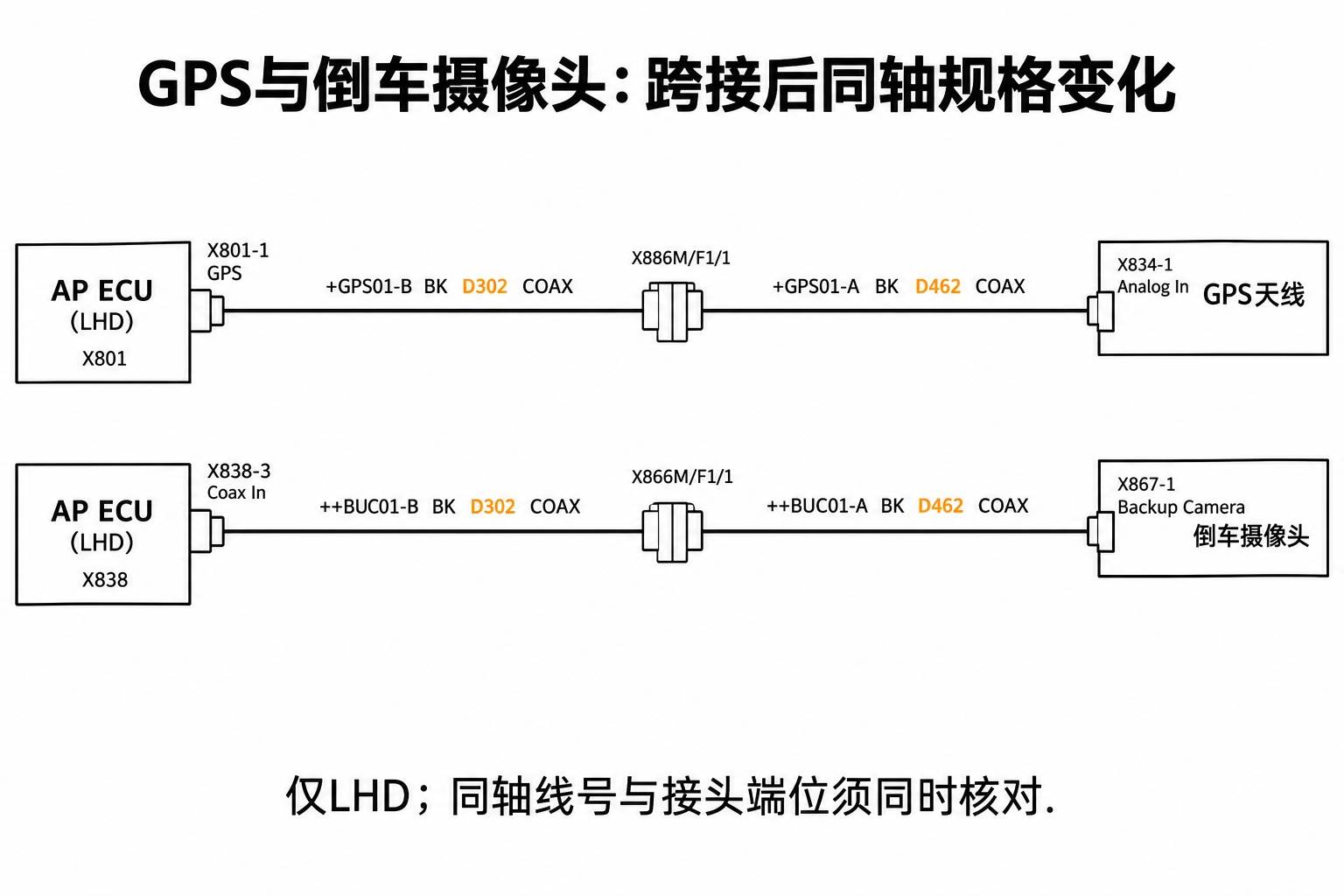

五、GPS和倒车摄像头:规格在跨接处变化

| 用途 | 路径 | 前段 → 后段 |
|---|---|---|
| GPS天线 | AP X801-1 ↔ X886M/F 1 ↔ 天线X834-1 | +GPS01-B BK D302 → +GPS01-A BK D462 |
| 倒车摄像头 | AP X838-3 ↔ X866M/F 1 ↔ 摄像头X867-1 | ++BUC01-B BK D302 → ++BUC01-A BK D462 |
全部为COAX。前段均1897316-XX-C(B),GPS后段1897317-XX-B(V),倒车摄像头后段1897325-XX-B(T)。倒车摄像头所属原图设备名为Liftgate External Switch & BUC,但本页所画的是X867-1摄像头路径,不因此补画尾门外开关触点。
D302与D462是原图不同电缆规格标记,不能因两段都为黑色就忽略变化,亦不能从代号推导未给出的阻抗、损耗阈值、接头颜色或允许修补方法。

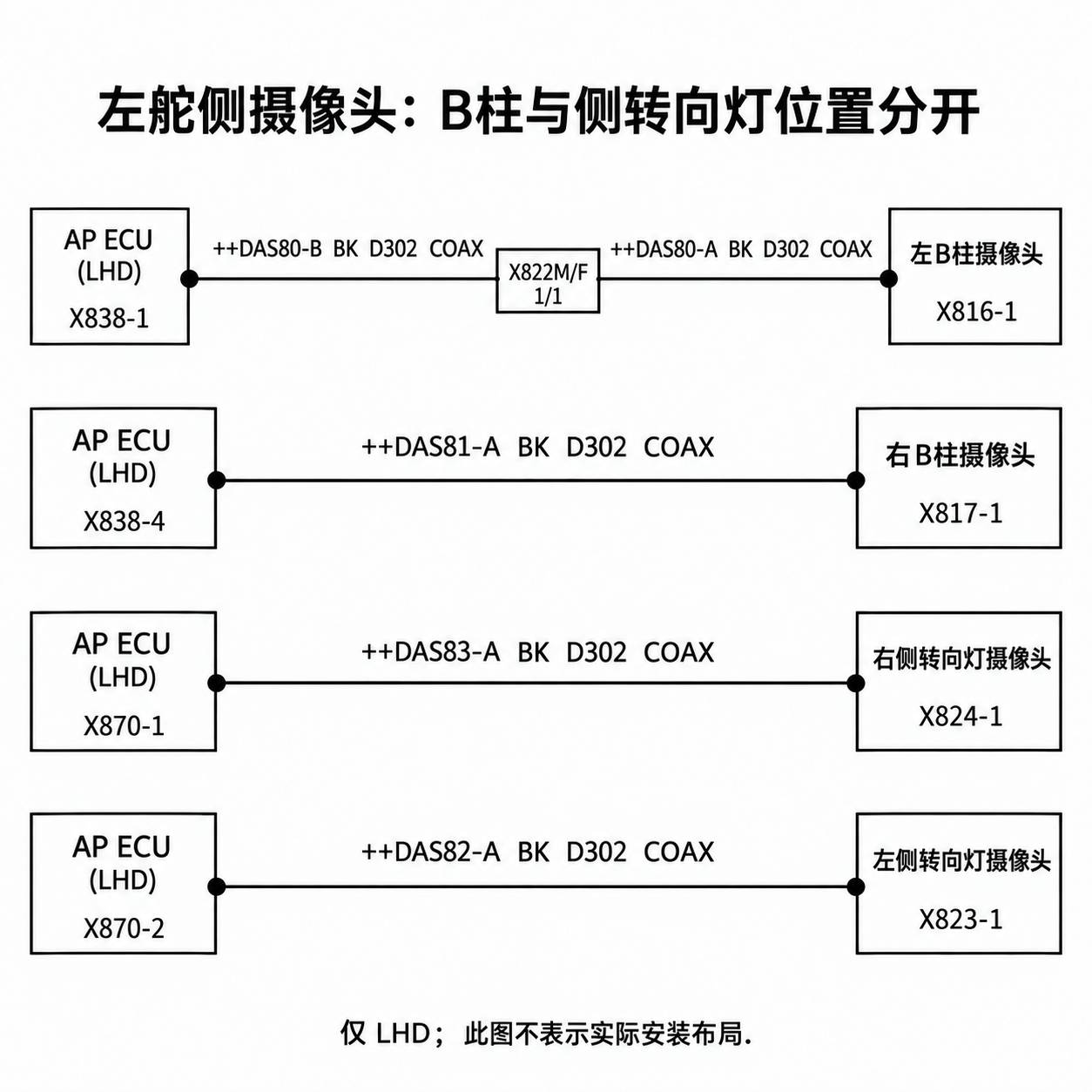

六、侧摄像头:B柱与侧转向灯位置分开

| 位置 | AP端 → 摄像头端 | 线号与过渡 |
|---|---|---|
| 左B柱 | X838-1 ↔ X822M/F 1 ↔ X816-1 | ++DAS80-B → ++DAS80-A |
| 右B柱 | X838-4 ↔ X817-1 | ++DAS81-A |
| 右侧转向灯摄像头 | X870-1 ↔ X824-1 | ++DAS83-A |
| 左侧转向灯摄像头 | X870-2 ↔ X823-1 | ++DAS82-A |
四路均BK D302 COAX。左B柱在X822前属B线束1897316-XX-C,后属A线束1897315-XX-C;右B柱属B线束。左右侧转向灯摄像头均列W线束1897330-XX-B,不是B柱摄像头的另外两个名称。
本页左B柱有中间跨接、右B柱为直接画出的线路,不能为“左右对称”而在右路补造X822。所有线号中的双+前缀按原图保留,不作为电压正极标识。

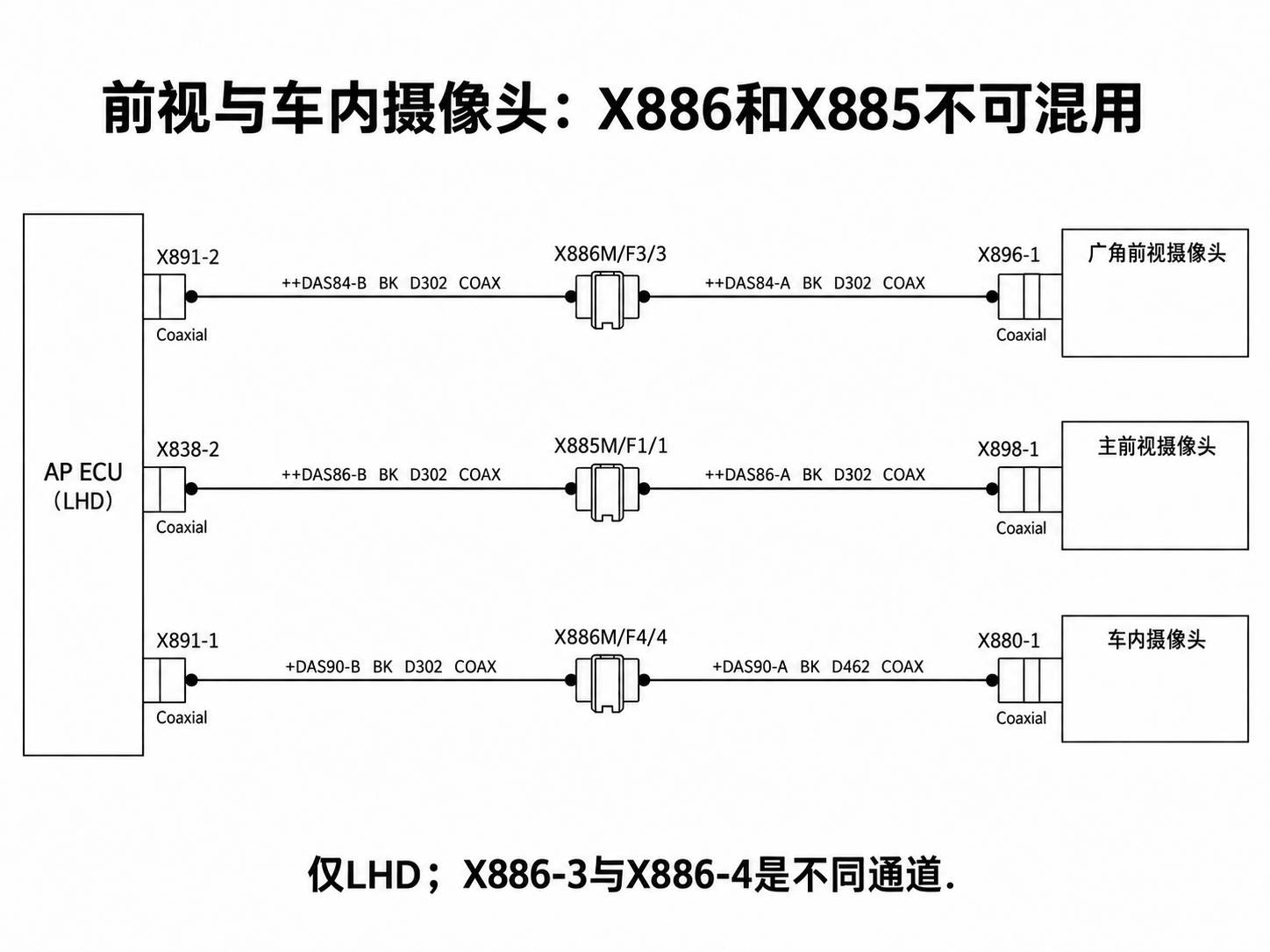

七、前视与车内:区分X886三个端位及X885

| 摄像头 | 路径 | 前段 → 后段 |
|---|---|---|
| 广角前视 | AP X891-2 ↔ X886M/F 3 ↔ X896-1 | ++DAS84-B → ++DAS84-A / D302 → D302 |
| 主前视 | AP X838-2 ↔ X885M/F 1 ↔ X898-1 | ++DAS86-B → ++DAS86-A / D302 → D302 |
| 车内 | AP X891-1 ↔ X886M/F 4 ↔ X880-1 | +DAS90-B → +DAS90-A / D302 → D462 |
均BK COAX,前段B线束1897316-XX-C,后段V线束1897317-XX-B。X886的1号是本页GPS线路、3号是广角前视、4号是车内摄像头;主前视另走X885-1。这里的数字必须和连接器名称合读,不能把不同连接器的1号当成同一电气节点。
车内摄像头端功能名写AdasInteriorCamPoc5v0,本页并未列独立外接5 V供电线或具体测试点,不能根据名称对同轴端子直接加电。更换摄像头后的软件、标定与功能恢复应另查适用维修程序。

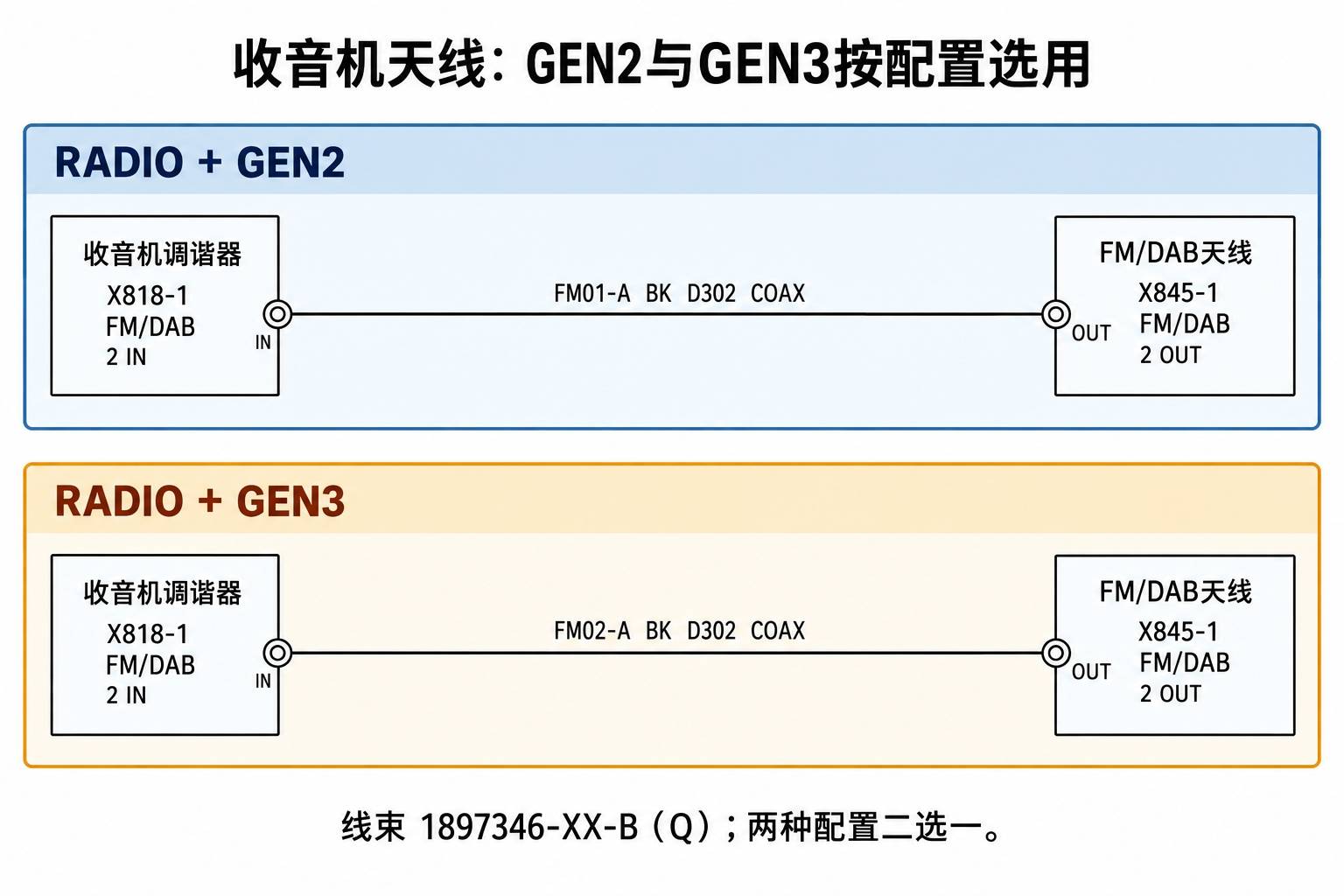

八、收音机天线:GEN2/GEN3为替代线号

| 配置 | 调谐器 ↔ 天线 | 线缆 |
|---|---|---|
| GEN2 + RADIO | X818-1 FM/DAB 2 IN ↔ X845-1 FM/DAB 2 OUT | FM01-A / BK D302 COAX |
| GEN3 + RADIO | 同上端点 | FM02-A / BK D302 COAX |
两种条件都列1897346-XX-B(Q)线束,按配置二选一,不是同时连接的两根线。原图只给此路FM/DAB 2,不据此补画天线放大器电源、其他天线通道或地区收音制式。
九、检查与维修边界

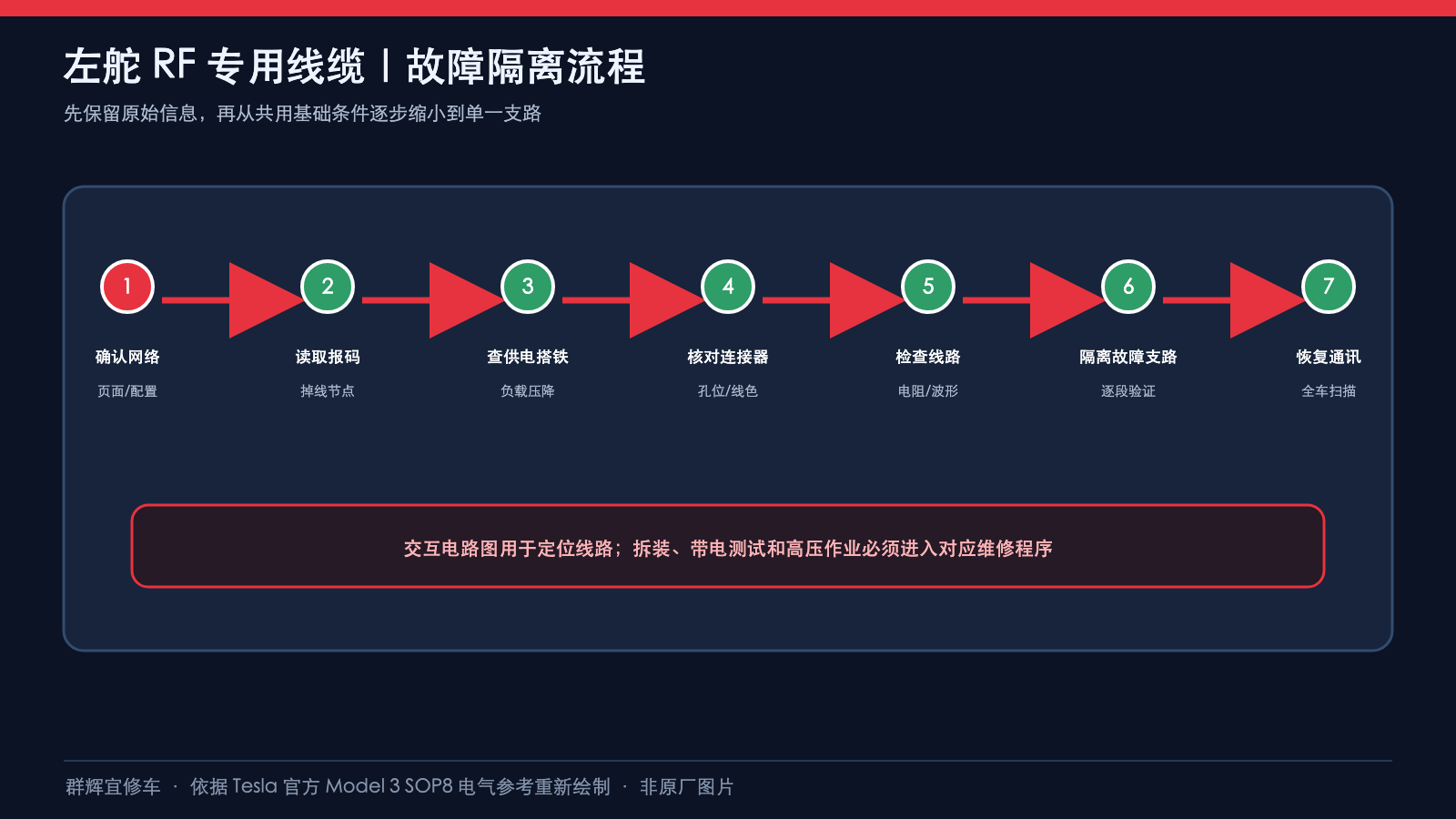

先记录实车故障与配置,确认端点、过渡接头及专用电缆规格,再按原厂程序检查端子锁止、受压折损和线束安装状态。线路关系图不等于接头拆解程序;拔插、断电、静电防护、线束固定及恢复要求均应执行对应维修资料。
不要把同轴屏蔽层、电源返回、ESD安装路径和数据端随意合并,不对同轴线路套用普通导线短接试验或自行制定阻值合格线。本页没有允许弯曲半径、剥线尺寸、压接工艺、扭矩、波形或阻抗判据,不能从图中的线材代号补造这些施工参数。维修后按相关系统进行功能恢复与检验,不以单纯导通代替完整验收。
