第二排座椅图里,锁扣、占用信号、靠背加热和坐垫温度各有自己的端点与返回路径。左右座位并不意味着全部由左右控制器各管一半:中间锁扣跨过X935,坐垫加热及三处占用输入则集中到左车身控制器。

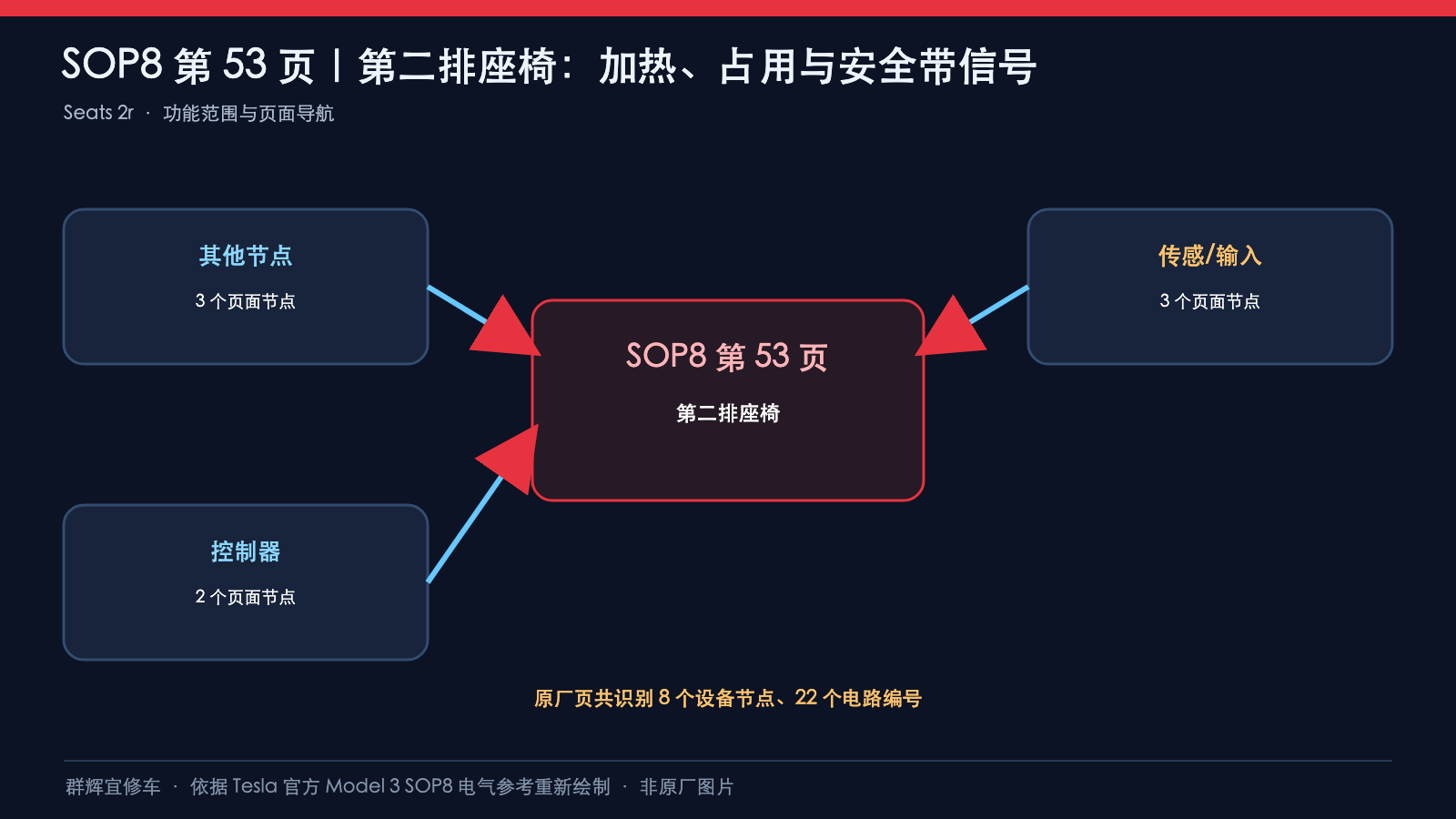

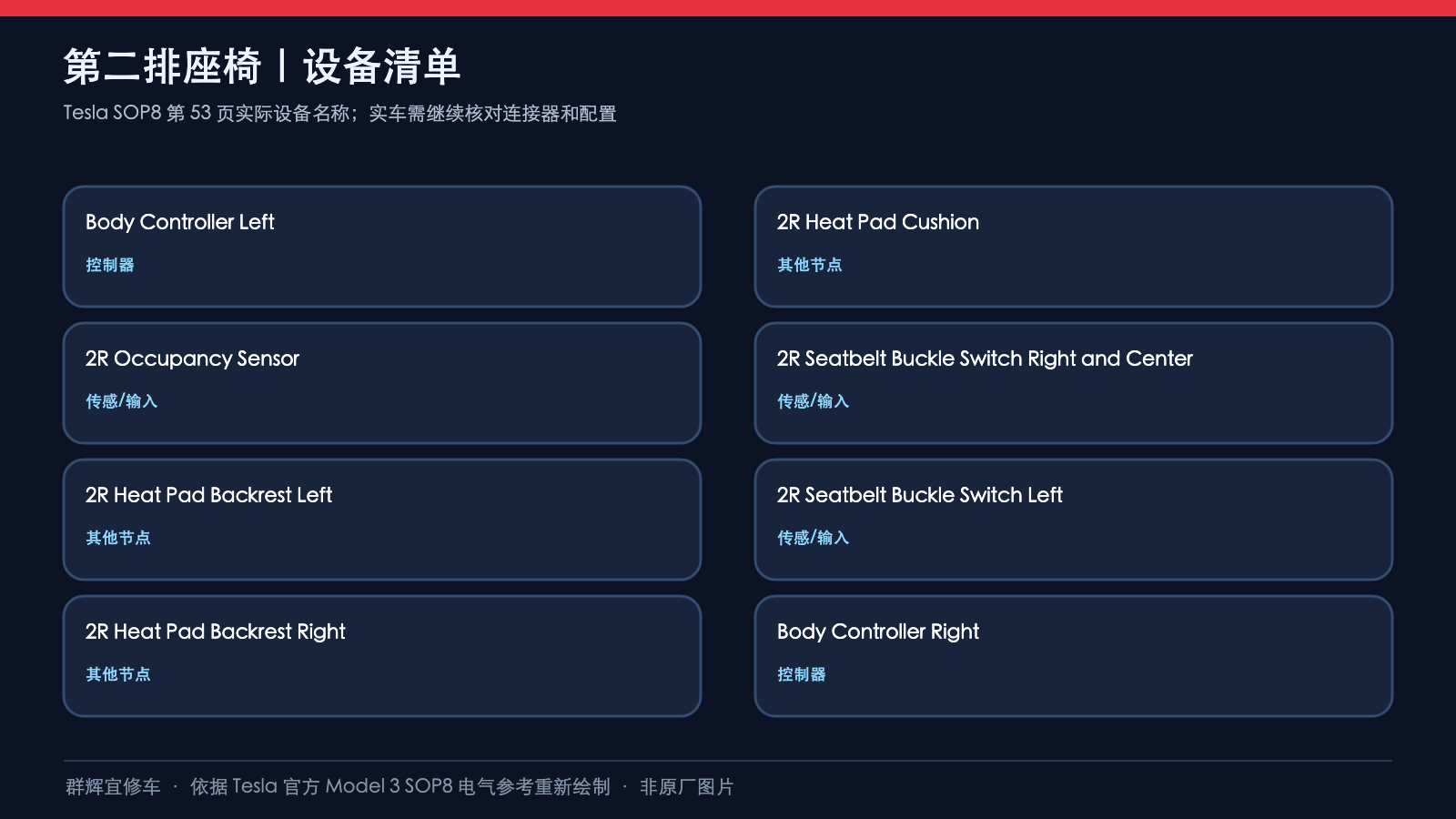

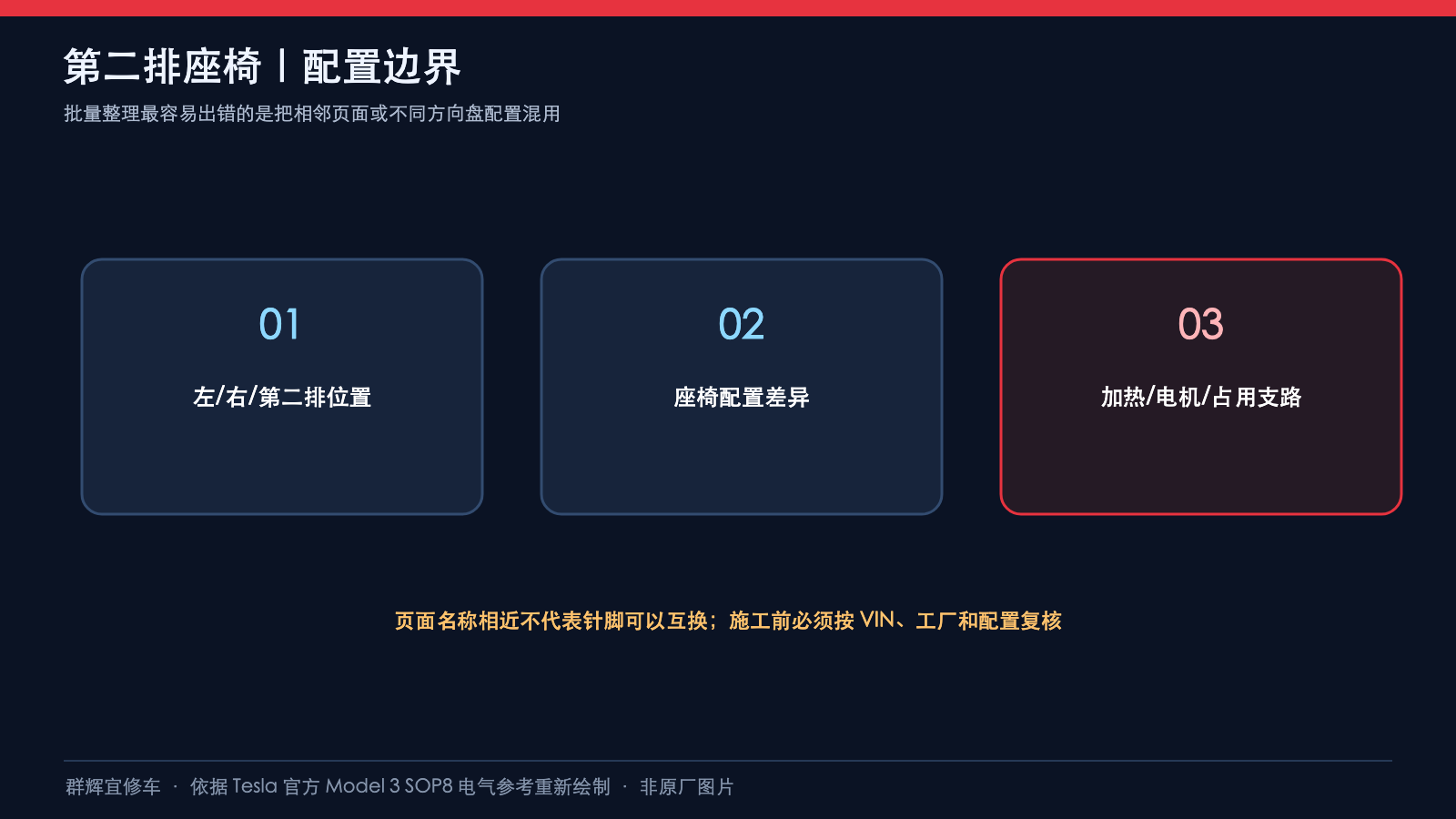

本页依据Model 3 SOP8 Seats 2r电路,图纸05 2023、54 OF 57;网页page=53是导航参数,并非打印页码。标题“2024+”不能代替实车生产版本、配置和线束核对。下图是线路关系示意,不代表插头孔位的实际正反面排列。

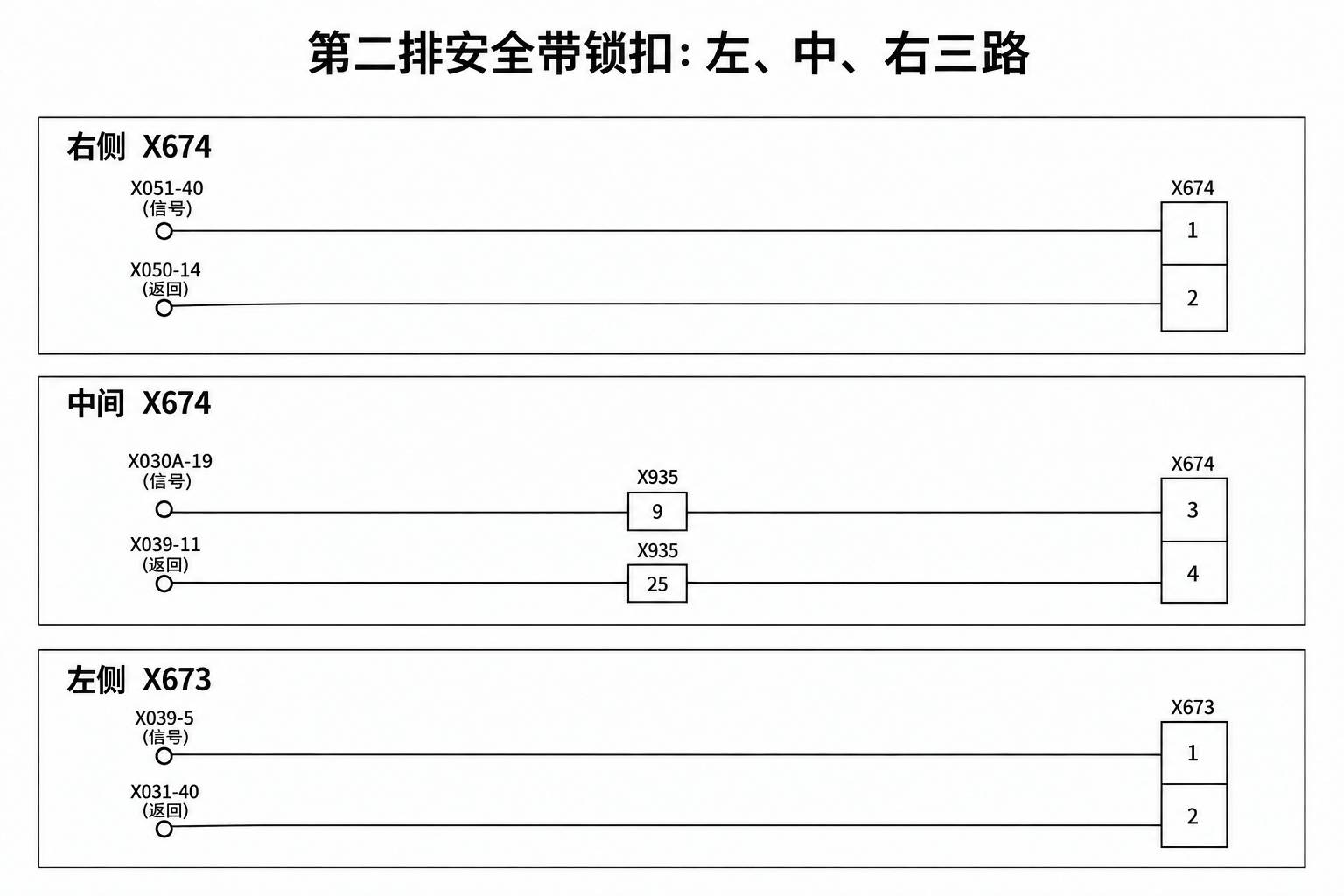

一、安全带锁扣:左、中、右分别追线

| 部位 / 项目 | 控制器与锁扣端点 | 线号 / 颜色 |
|---|---|---|
| 右锁扣信号 | X051-40 ↔ X674-1 | SCR104-A / WH白 |
| 右锁扣返回 | X050-14 ↔ X674-2 | SCR800-A / BN棕 |
| 中间锁扣信号 | X030A-19 ↔ X935-9 ↔ X674-3 | SCL108-A → SCL108-B / BU蓝 |
| 中间锁扣返回 | X039-11 ↔ X935-25 ↔ X674-4 | SCL803-A → SCL803-B / BN棕 |
| 左锁扣信号 | X039-5 ↔ X673-1 | SCL107-A / VT紫 |
| 左锁扣返回 | X031-40 ↔ X673-2 | SCL801-A / BN棕 |
上述线均为0.35 FLRY。右及中间锁扣共用X674这个连接器,但右侧是1、2端,中间是3、4端。中间两路在X935F与X935M对接,信号用9号,返回用25号;A侧线束为1897315-XX-C,过渡后B侧为1897316-XX-C。不能因连接器相同就把两路锁扣信号或返回短在一起。
右、中锁扣原图端子名写Hall Sensor In/Out,控制器一端仍分别是Signal In和Ground;左锁扣X673-1同时出现Signal Out与Power In文字。本文保留实际端点和控制器信号属性,不据此补造霍尔供电电压、内部电子电路或替代电阻。

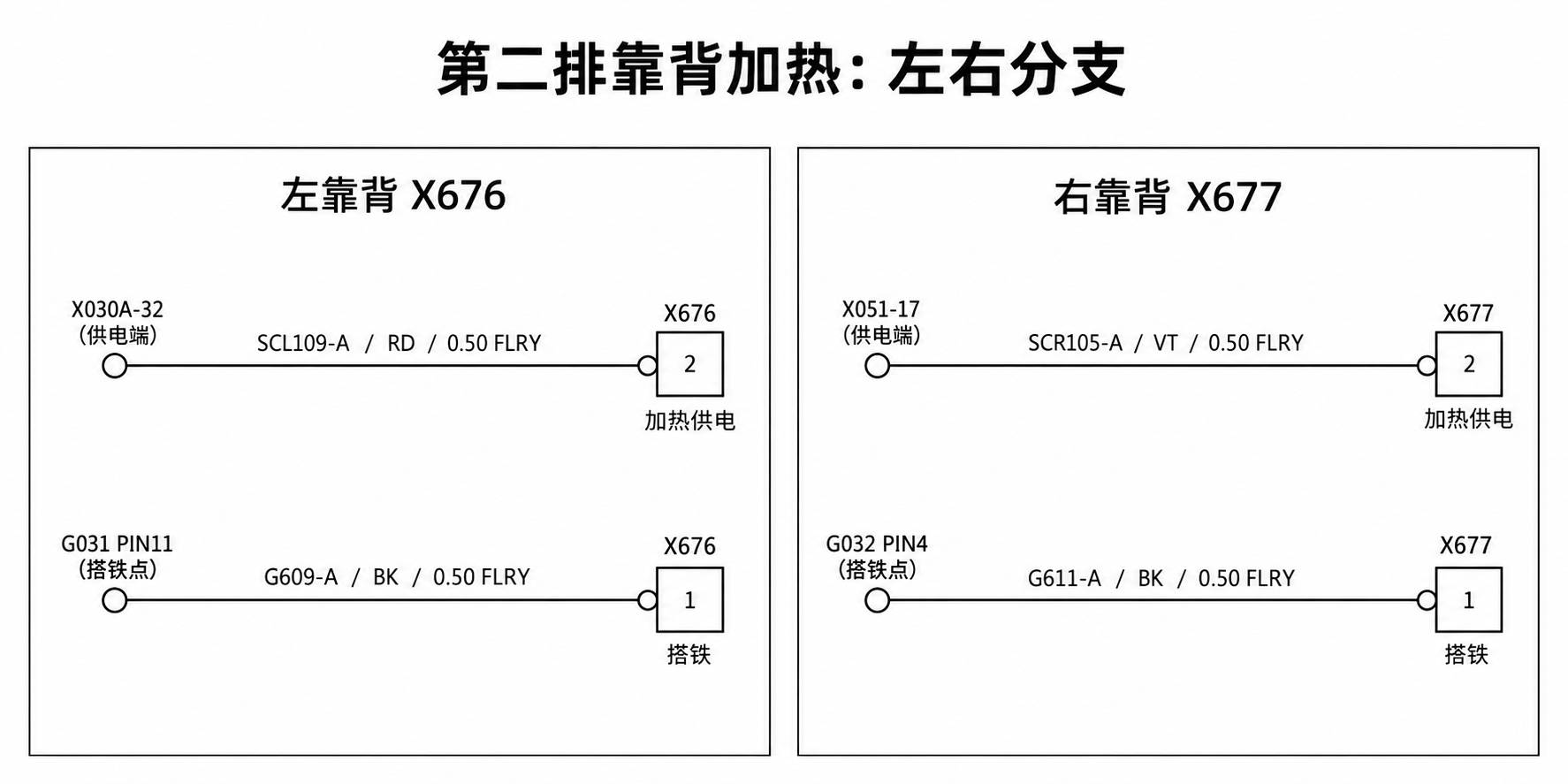

二、靠背加热:两侧分别有独立搭铁

| 部位 | 供电路径 | 返回路径 |
|---|---|---|
| 右靠背X677 | X051-17 → X677-2;SCR105-A VT紫 0.50 FLRY | X677-1 → G032 PIN4;G611-A BK黑 0.50 FLRY |
| 左靠背X676 | X030A-32 → X676-2;SCL109-A RD红 0.50 FLRY | X676-1 → G031 PIN11;G609-A BK黑 0.50 FLRY |
右靠背走1897316-XX-C(B),左靠背走1897315-XX-C(A)。负载端原图功能名写Heater +12V,控制器端为High-Side Drive;这是原图标签,不代表本文给出了任何状态下均应测得12 V的合格判据。

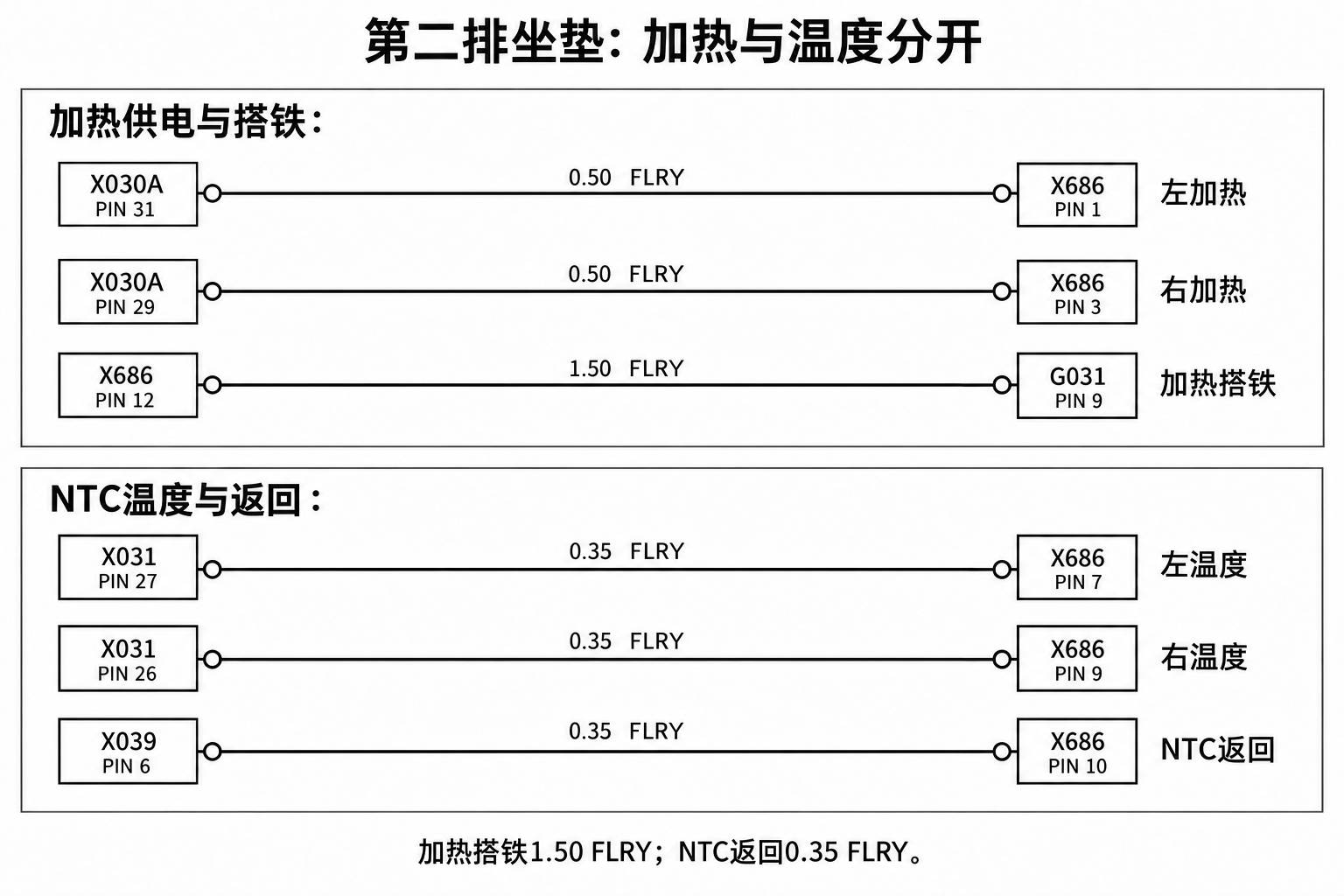

三、坐垫:两路加热、两路温度与不同返回

| 项目 | 实际端点 | 线号 / 颜色 / 规格 |
|---|---|---|
| 左坐垫加热 | X030A-31 → X686-1 | SCL110-A / YE黄 / 0.50 FLRY |
| 右坐垫加热 | X030A-29 → X686-3 | SCL112-A / VT紫 / 0.50 FLRY |
| 加热搭铁 | X686-12 → G031 PIN9 | G608-A / BK黑 / 1.50 FLRY |
| 左NTC温度 | X031-27 ↔ X686-7 | SCL115-A / WH白 / 0.35 FLRY |
| 右NTC温度 | X031-26 ↔ X686-9 | SCL117-A / BU蓝 / 0.35 FLRY |
| NTC返回 | X039-6 ↔ X686-10 | SCL800-A / BN棕 / 0.35 FLRY |
坐垫支路线束列1897315-XX-C(A)。加热搭铁X686-12经1.50黑线到G031 PIN9,温度返回X686-10经0.35棕线到X039-6。两者功能与规格都不同,不可因都称“返回”就互换,也不能把左靠背G031 PIN11与坐垫PIN9写反。
本页只列左右坐垫加热与左右温度输入,没有单独列出中间坐垫加热控制线;不能为了与三个座位对应而补一条线路。图中NTC +为模拟输出,控制器侧为信号输入,本页没有温度—电阻曲线或正常温度阈值。

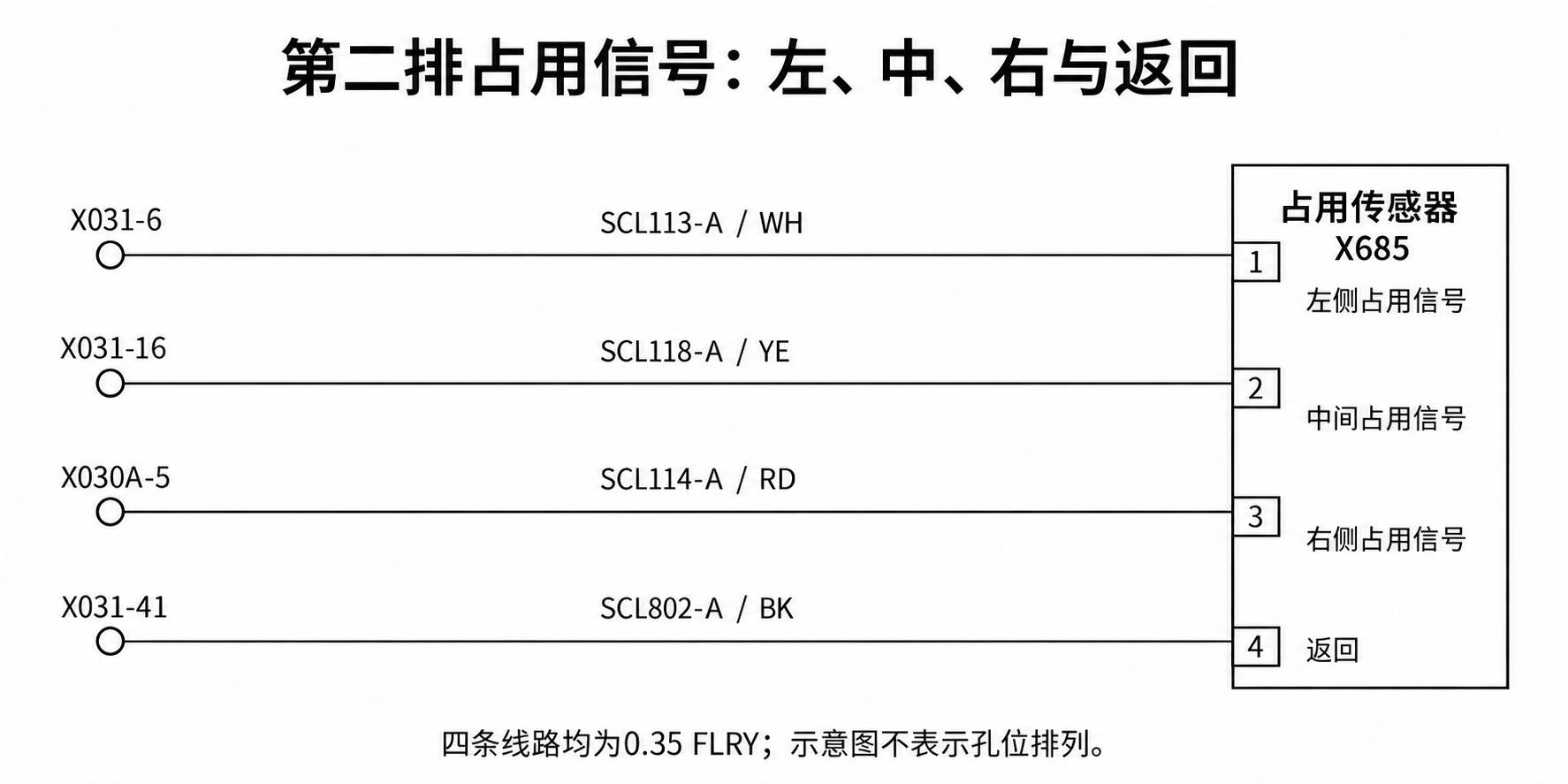

四、占用传感器:X685的四条线路

| 项目 | 控制器 ↔ X685 | 线号 / 颜色 |
|---|---|---|
| 左占用 | X031-6 ↔ 1 | SCL113-A / WH白 |
| 中间占用 | X031-16 ↔ 2 | SCL118-A / YE黄 |
| 右占用 | X030A-5 ↔ 3 | SCL114-A / RD红 |
| 占用返回 | X031-41 ↔ 4 | SCL802-A / BK黑 |
四条线路均为0.35 FLRY,1897315-XX-C(A)。即使是右座位占用信号,也由本图左车身控制器X030A-5接收,不应按物理左右关系移到右控制器。占用返回X031-41既不是锁扣返回,也不是加热搭铁。

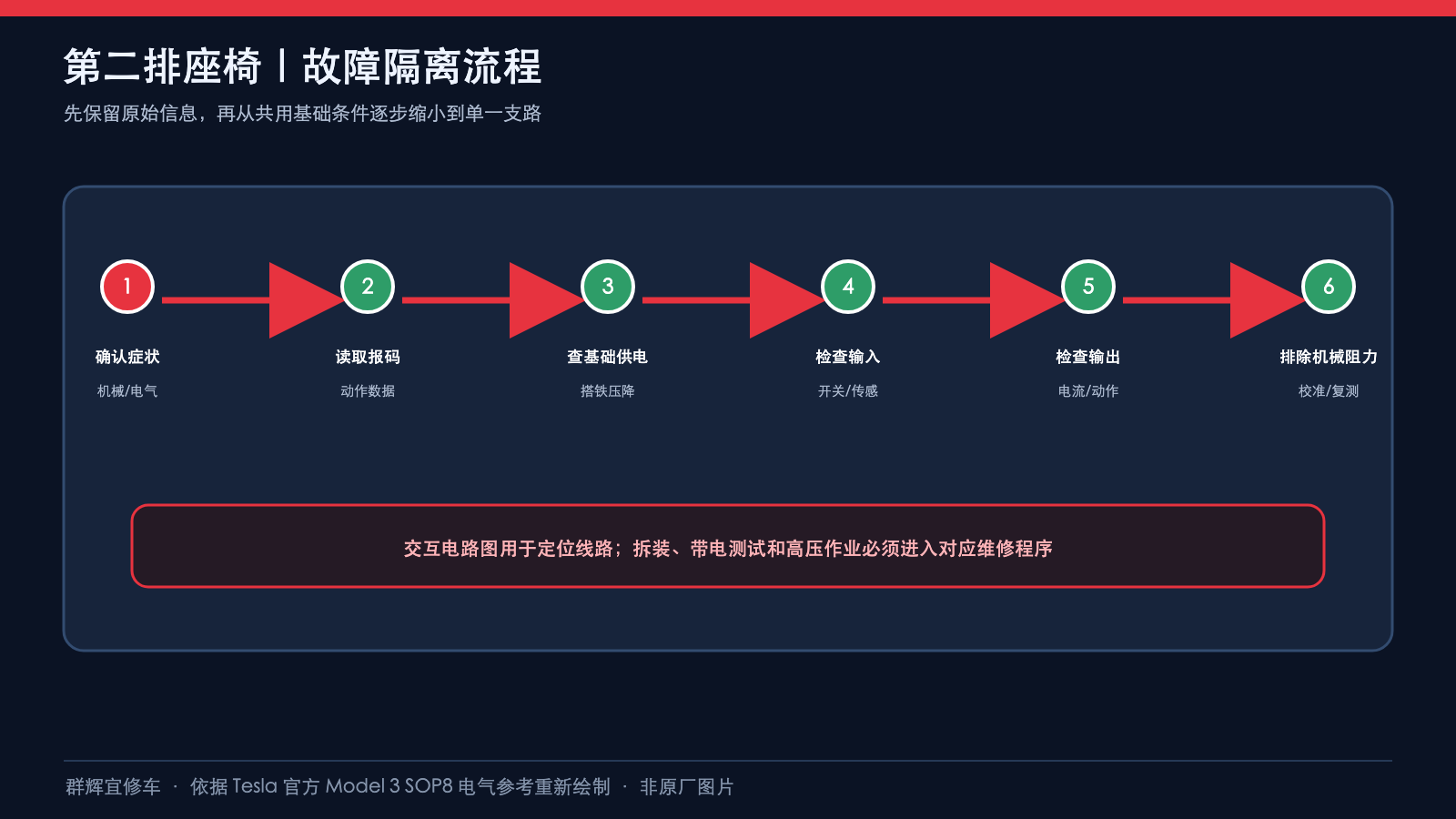

五、按现象区分支路,不改造约束信号

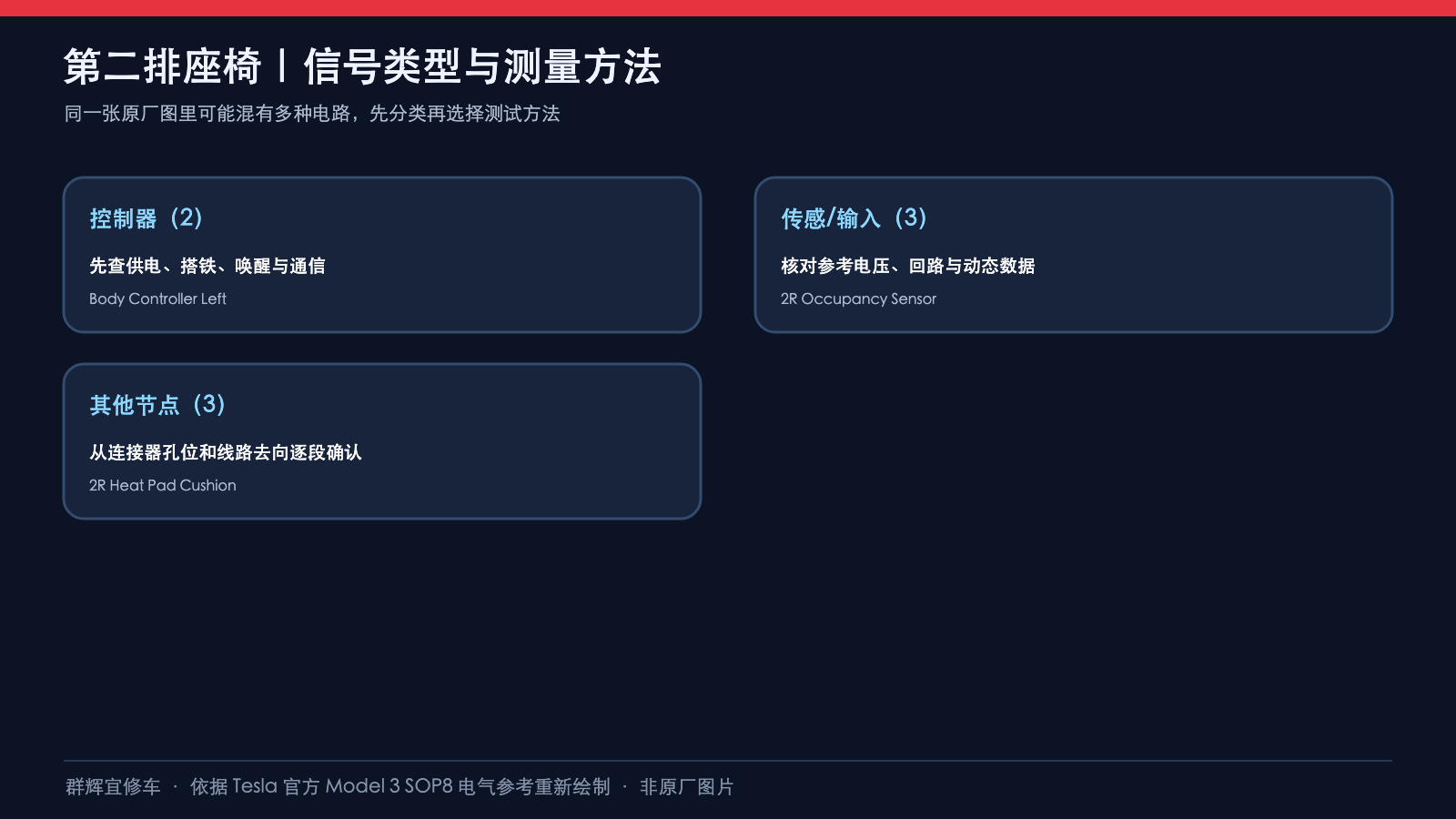

座椅不热、温度读数异常、锁扣状态不符和占用状态不符,应先分别定位到上述支路,再按适用原厂诊断条件检查端子与线束。若多个状态一起异常,核对各自返回和跨线束连接,但不能仅凭一个共同症状认定某控制器损坏。
涉及座椅与约束系统,应遵守对应断电、安全气囊及座椅拆装程序;不通过短接锁扣、占用信号或加装电阻欺骗车辆状态。此图未画预紧器或气囊点火回路,不把这些支路混入本页,也不提供点火回路测量方法。
本页没有加热垫正常阻值、检测电压范围、传感器标定步骤、座椅紧固扭矩或更换后的完整验收程序,不能根据线径或端子名推导这些参数。施工和恢复检验应另查实车适用维修资料。
资料来源
Tesla SOP8 Seats 2r交互电路及对应第二排座椅打印图。配图按实际电路分支重绘,并非特斯拉原始图片;线长、布局与简化方框不代表实车布置或内部结构。
