宝马ACSM被动安全系统：F01/F02至G11/G12

一、ACSM系统的演进

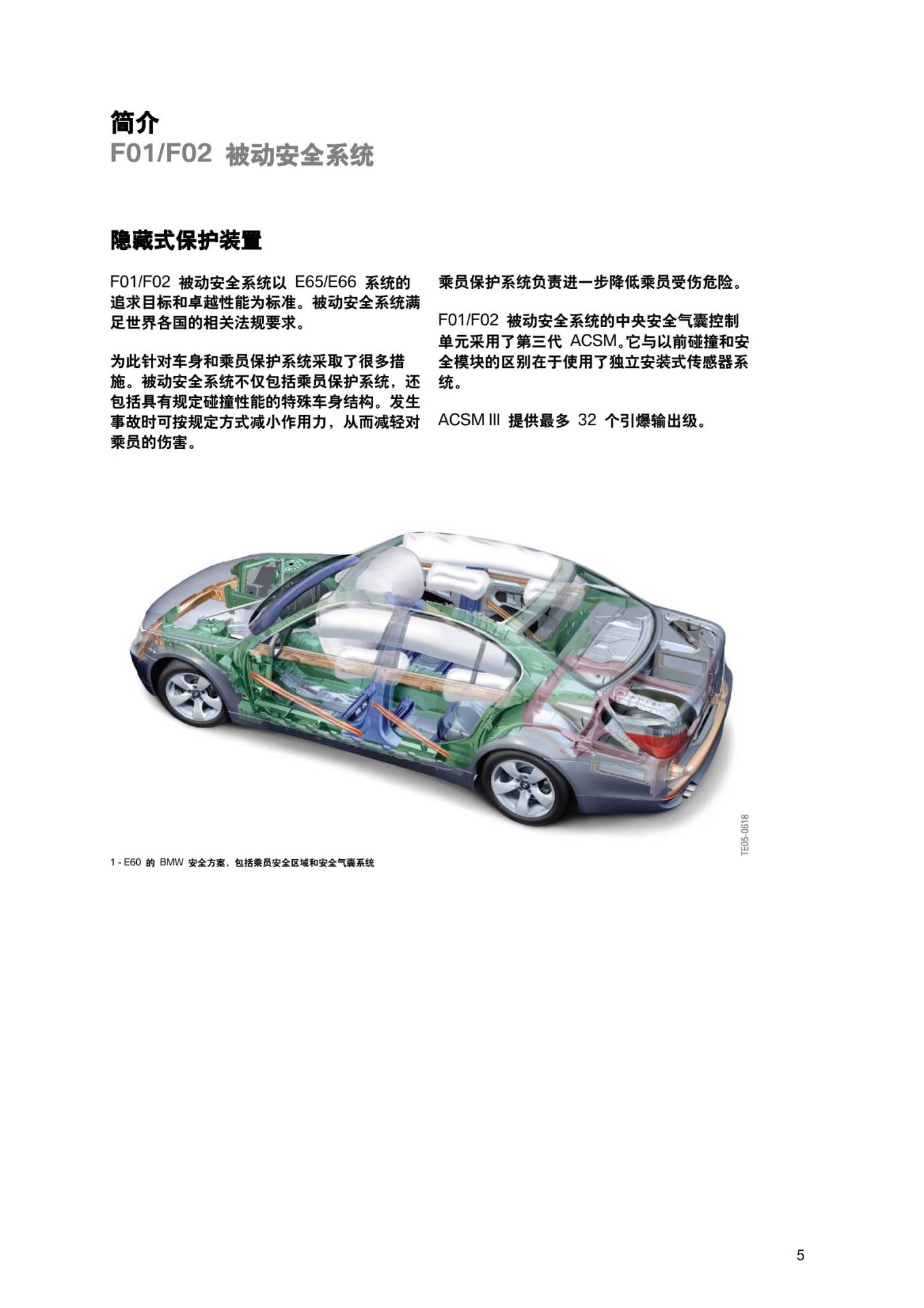

ACSM集中处理碰撞识别、约束装置触发和故障监控。F01/F02采用第三代ACSM并配合独立中央传感器；到G11/G12，系统架构、网络连接、主动保护功能和座椅相关执行部件进一步扩展。车型和市场配置不同，部件数量及回路并不完全一致。

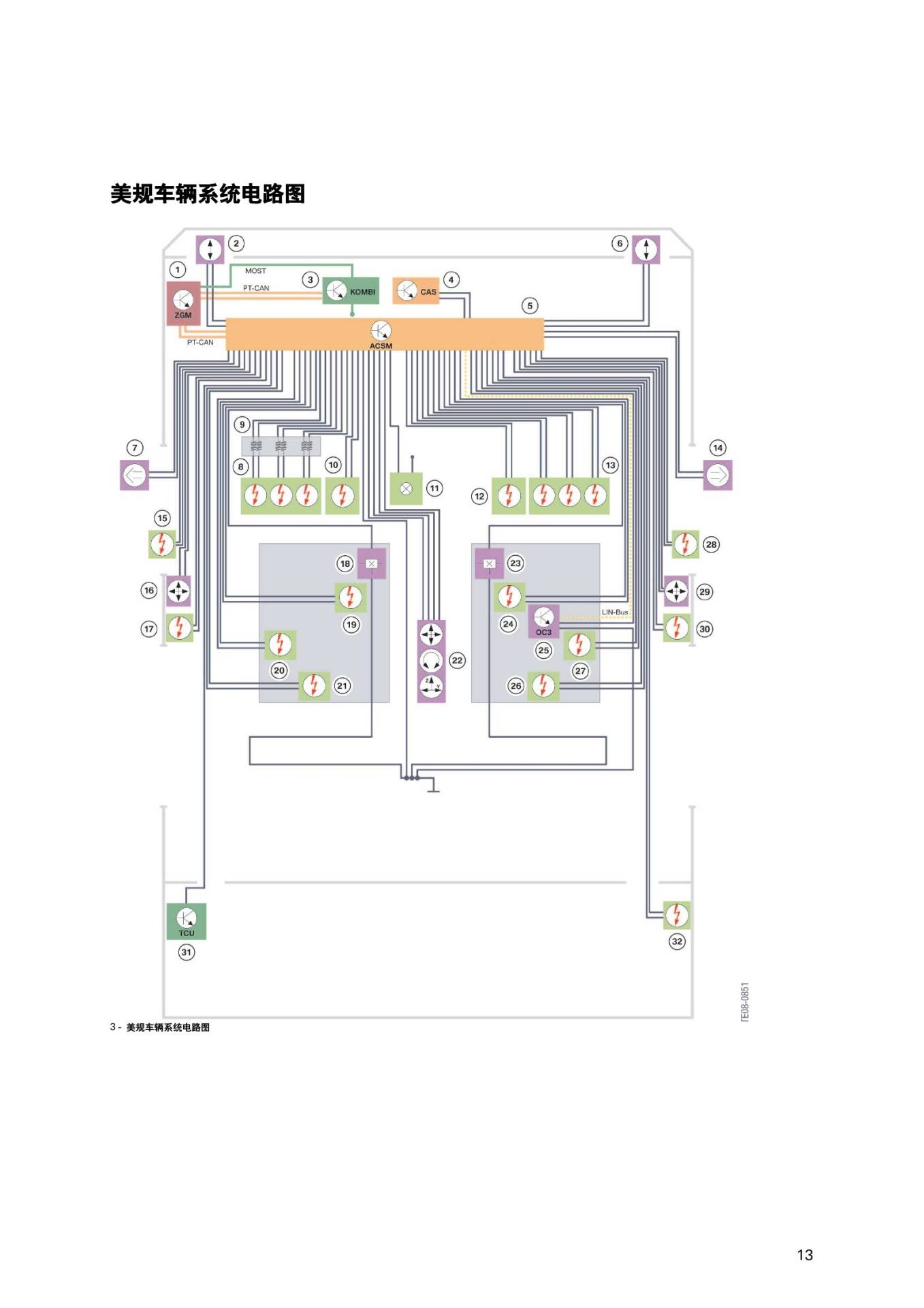

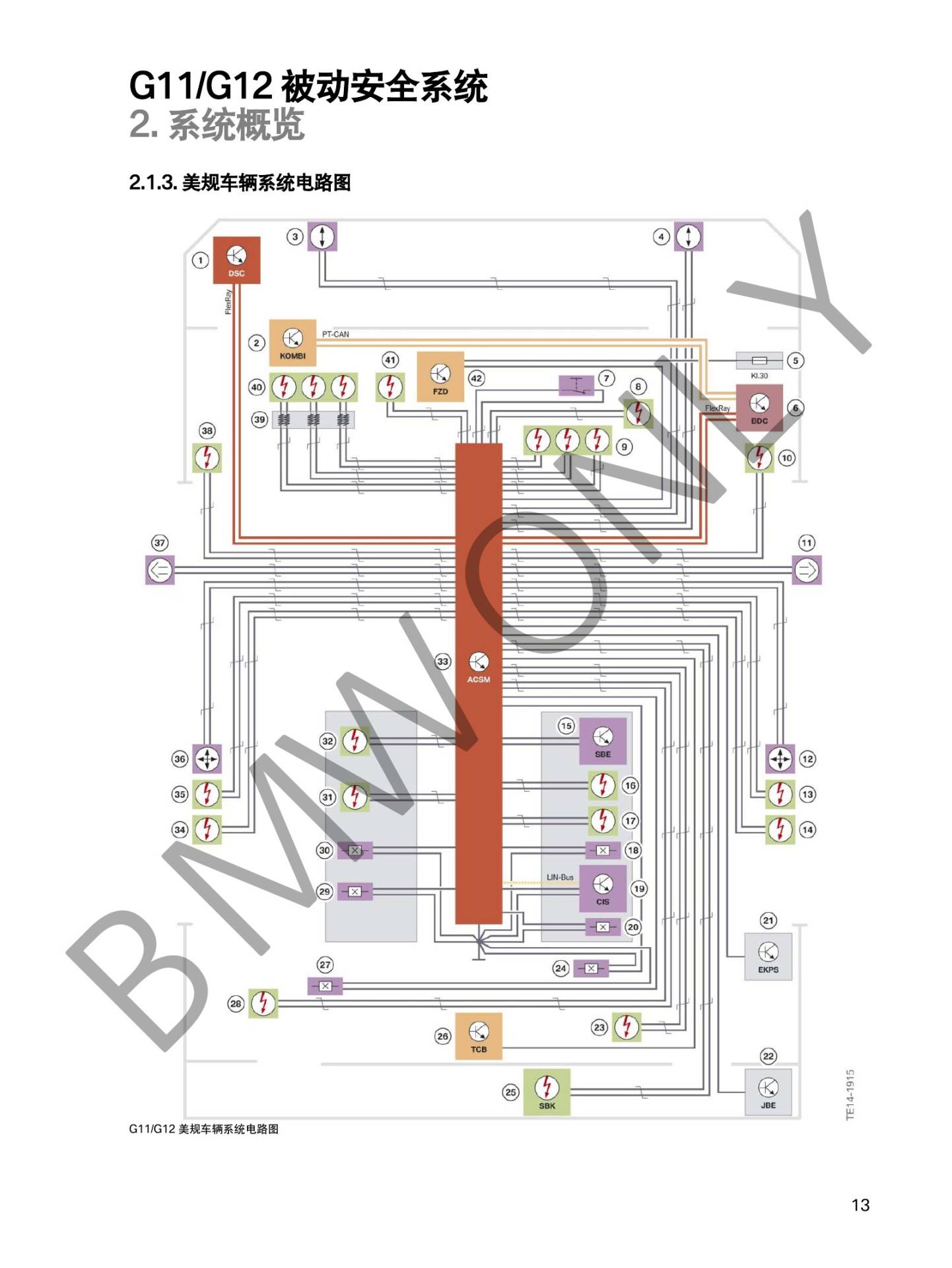

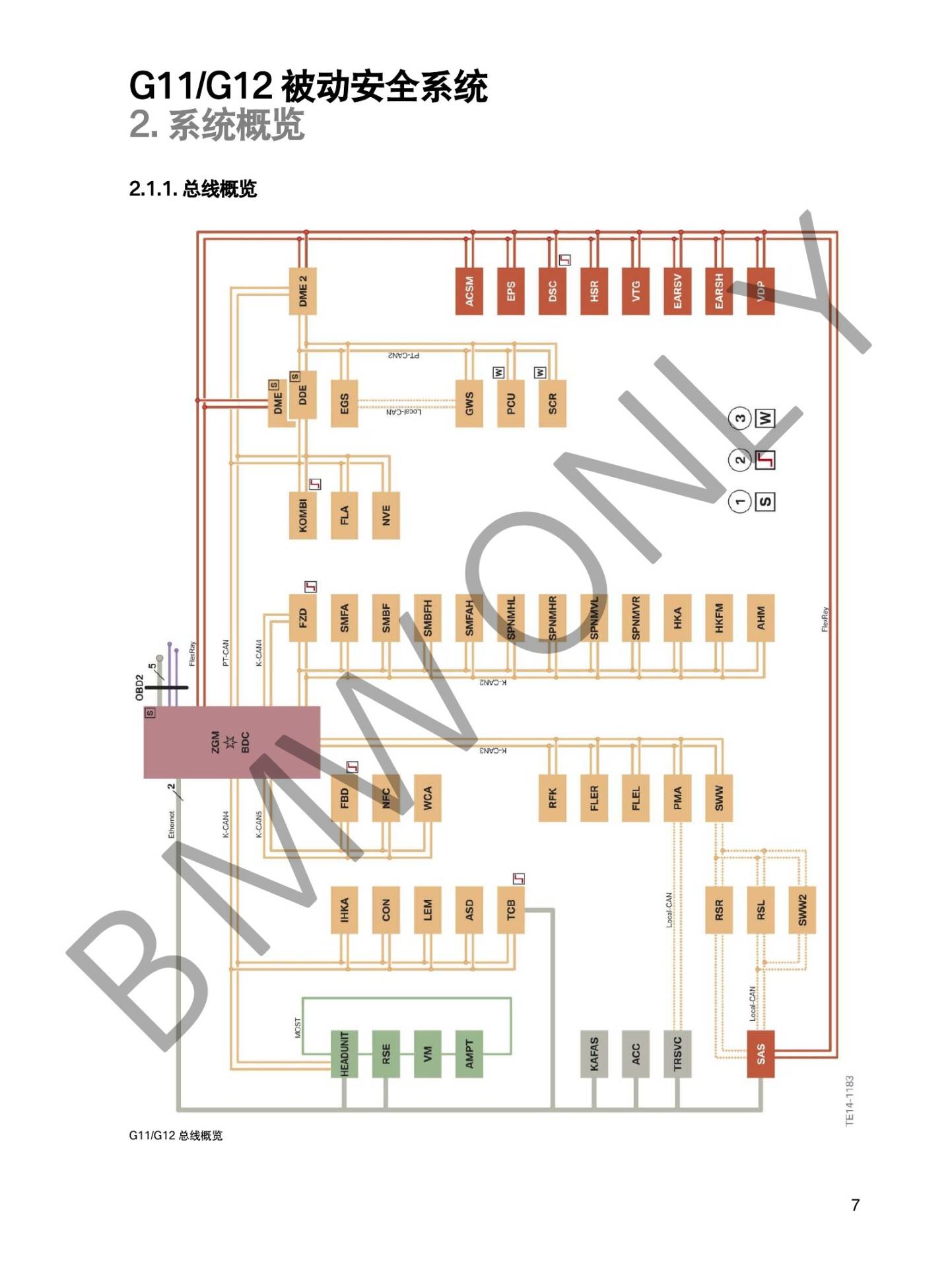

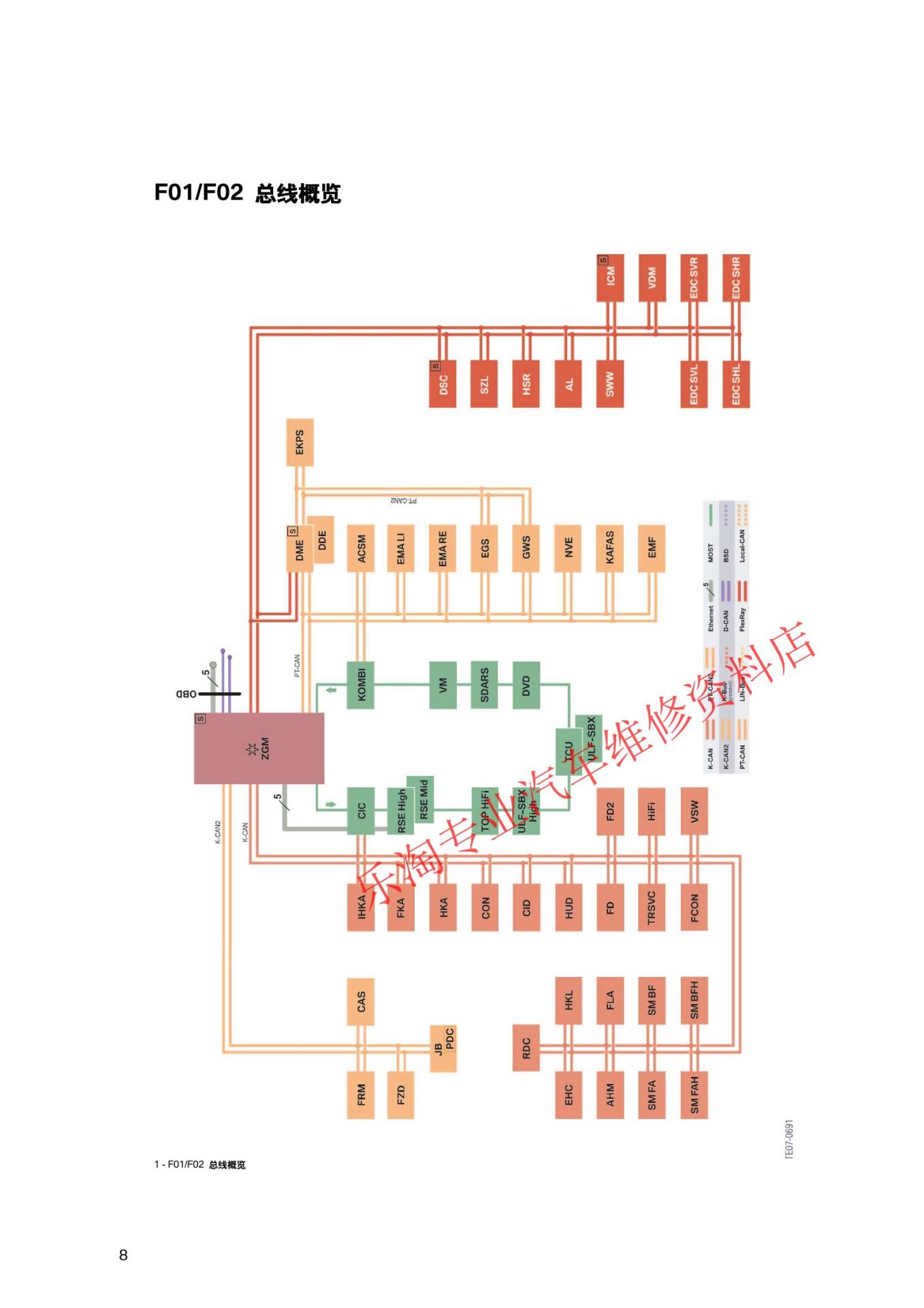

二、总线概览与系统电路

ACSM通过车辆总线接收车速、车辆动态、座椅和诊断信息，同时直接连接多个碰撞传感器及点火回路。欧规和美规车辆在前乘客识别、翻车识别和部分气囊配置上可能不同，查图时必须匹配车型、年款和市场版本。

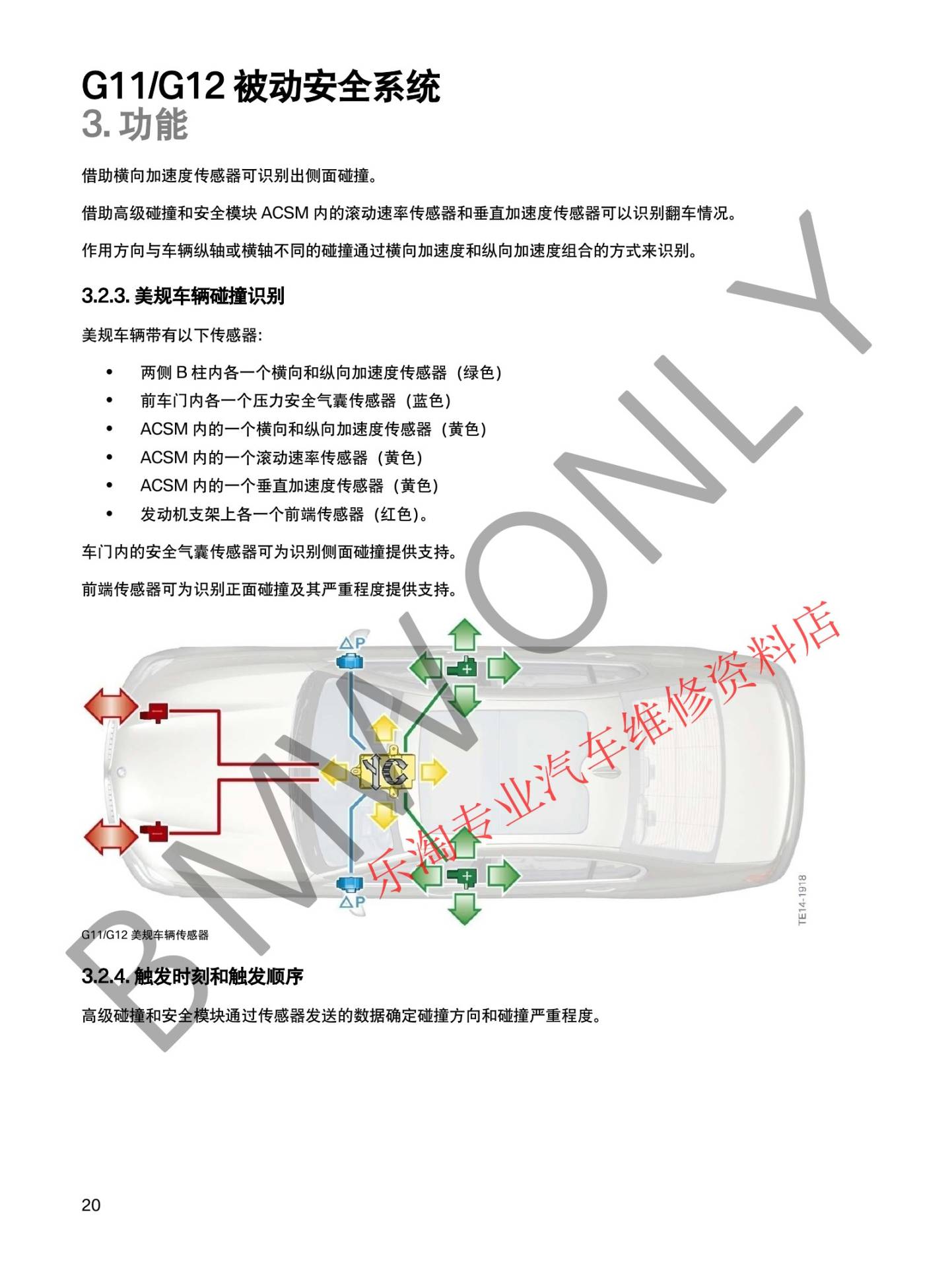

三、碰撞与翻车识别

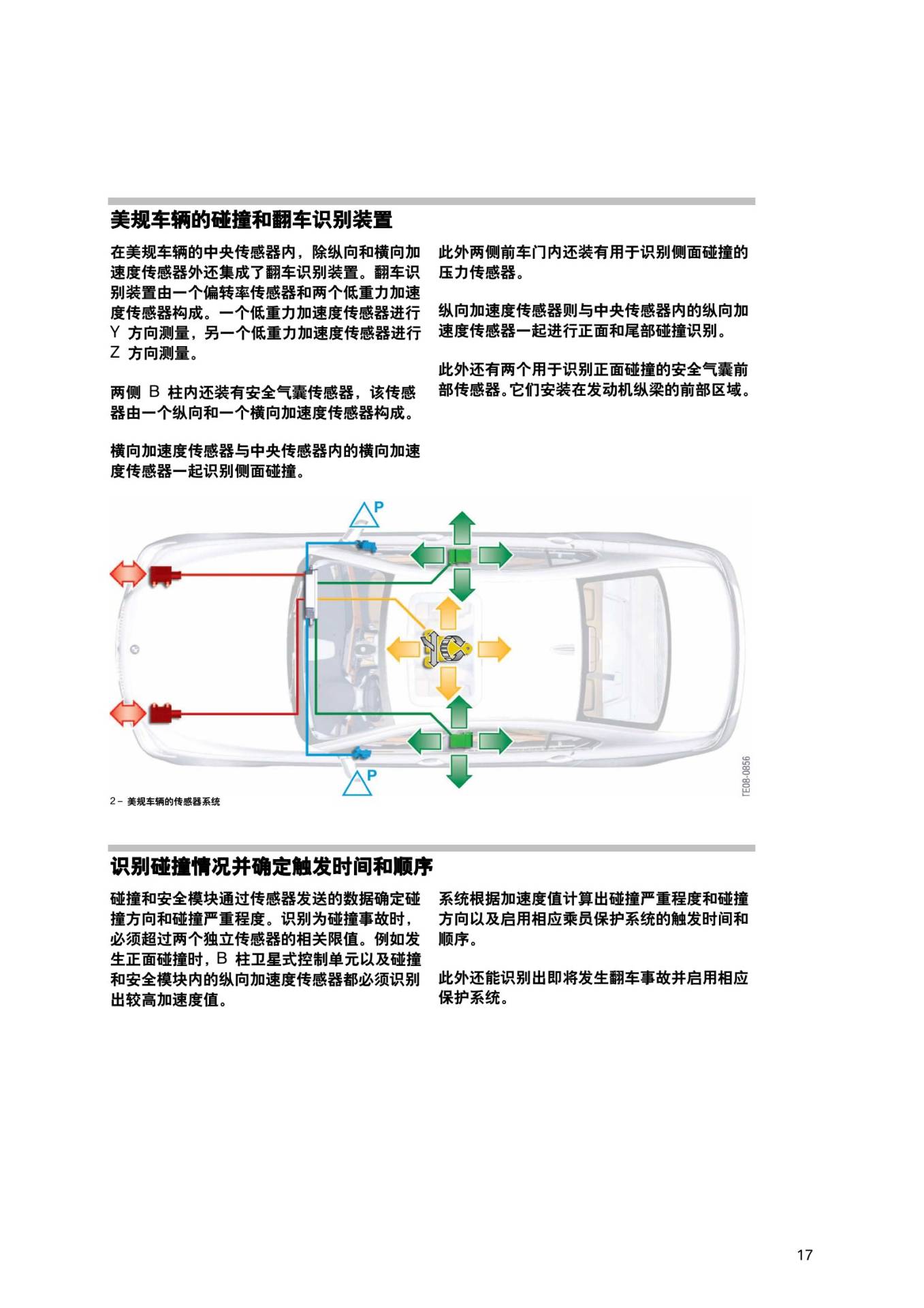

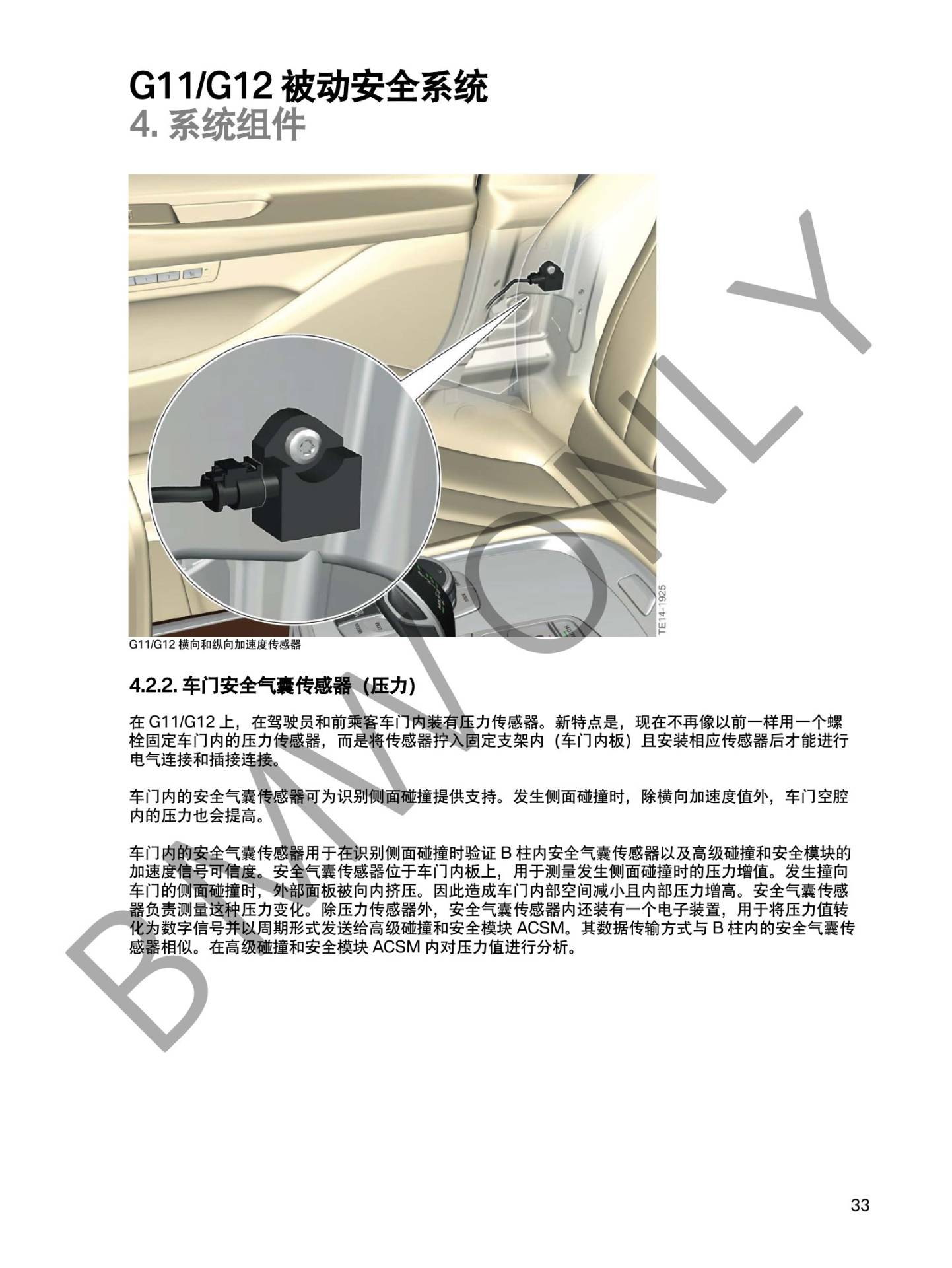

纵向和横向加速度传感器用于判断正面、后部和侧面碰撞。部分车型还在中央传感器内集成翻车识别，并利用车门压力传感器提高侧面碰撞识别速度。ACSM根据方向、强度和乘员状态选择相应约束装置。

四、气囊、安全带与座椅部件

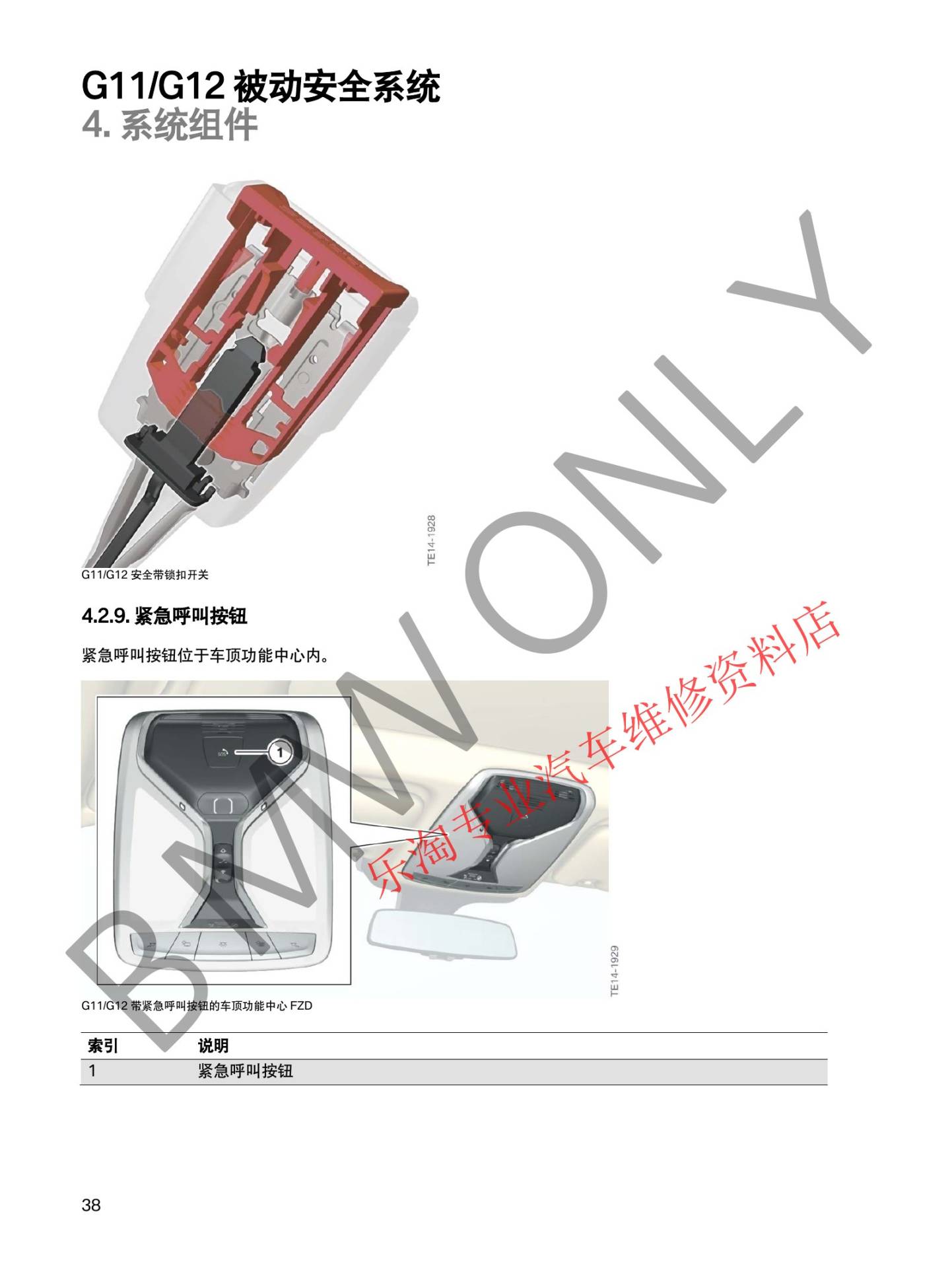

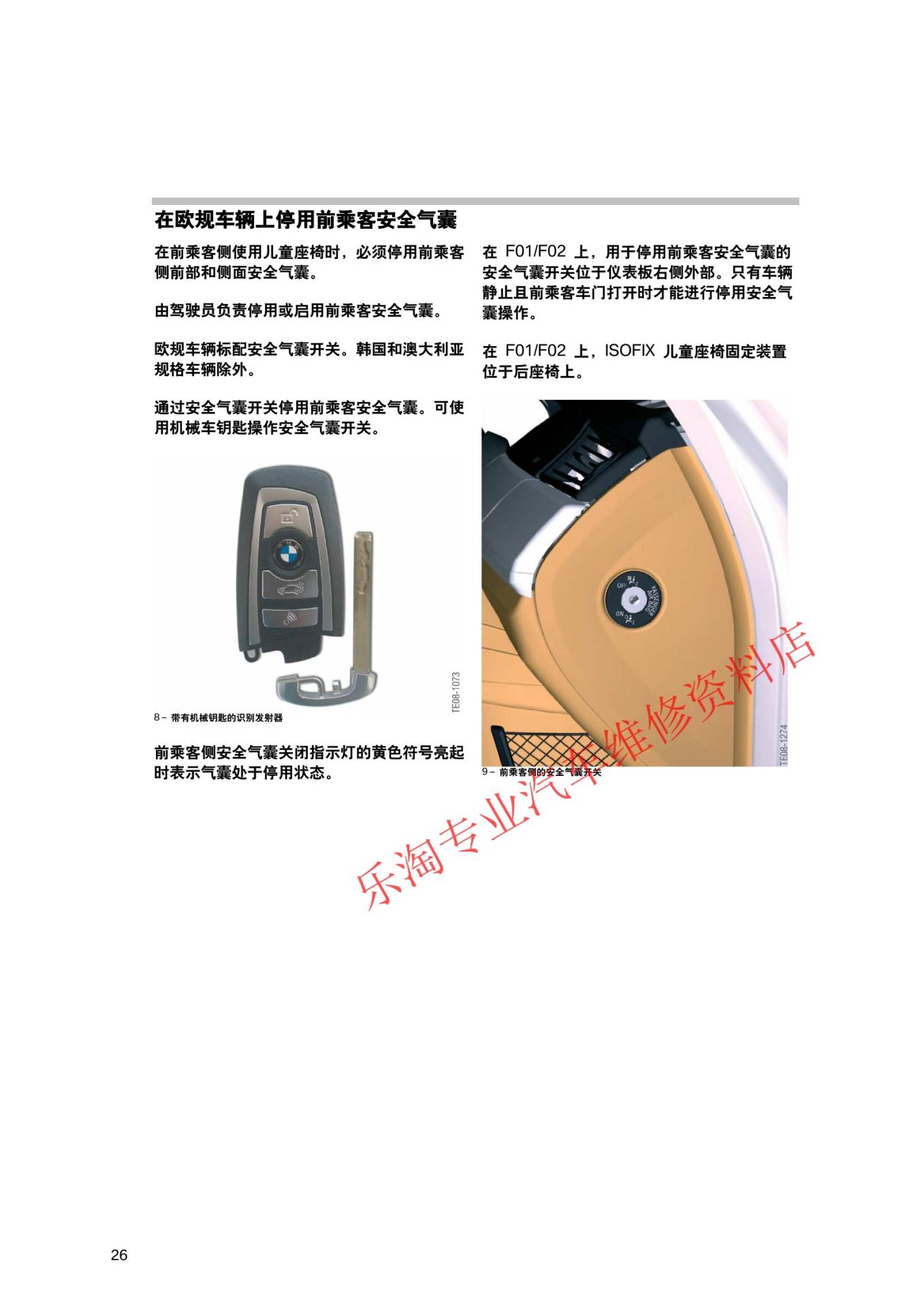

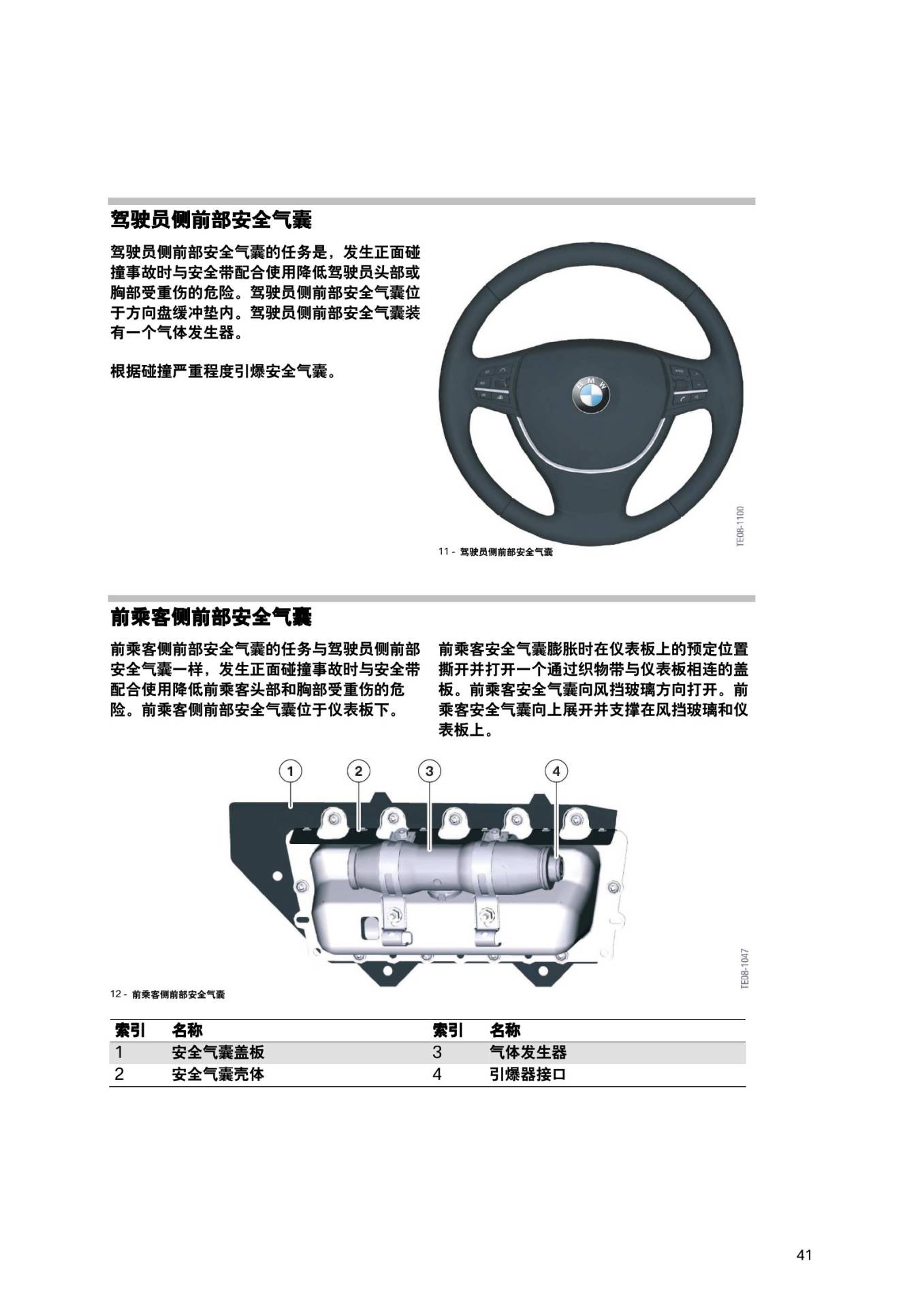

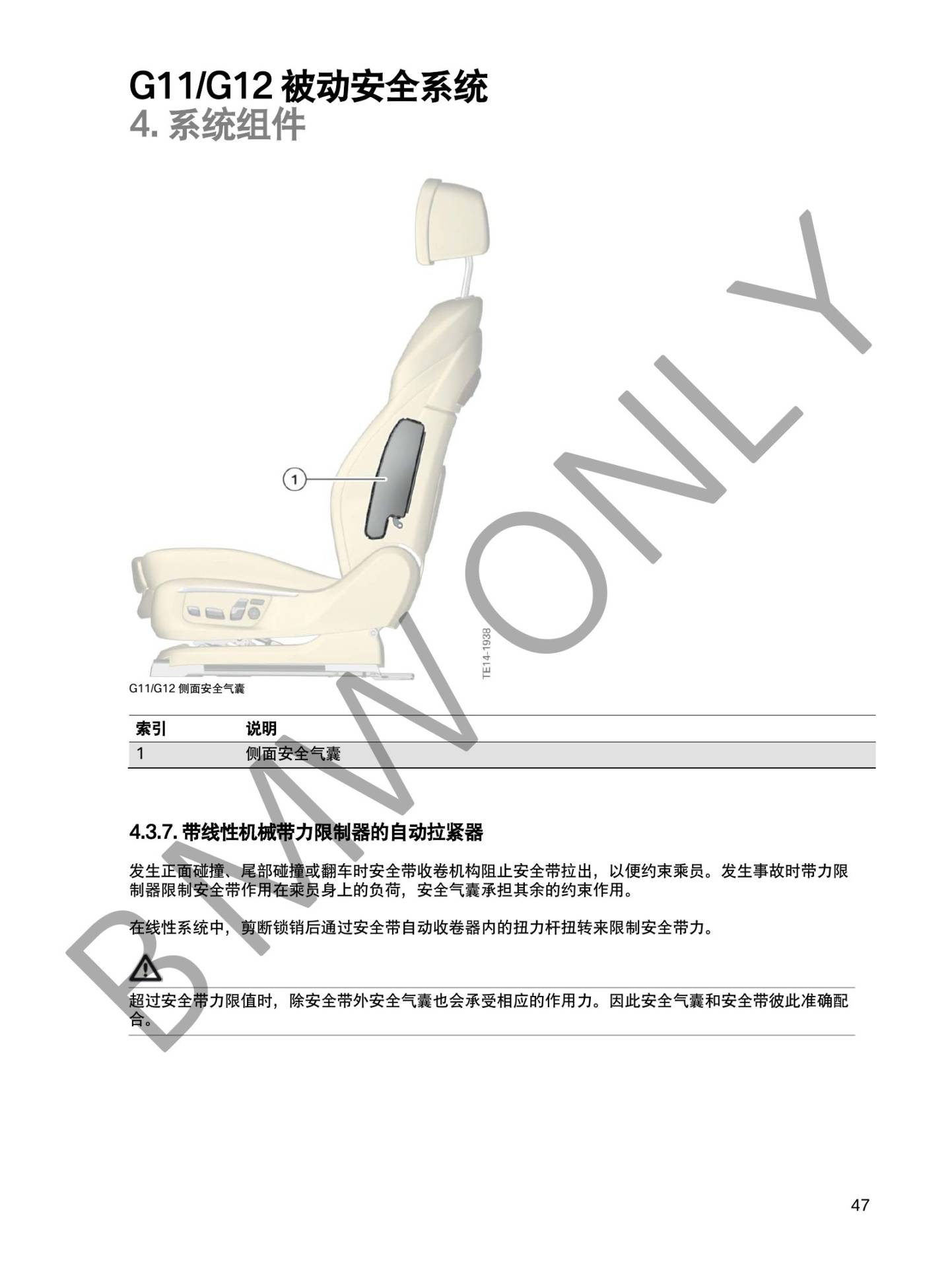

系统管理驾驶员和前乘客气囊、侧气囊、头部气囊、安全带拉紧器及部分座椅执行部件。前乘客气囊停用开关、座椅占用识别和安全带锁扣信号会影响系统状态，维修后必须确认其实际值和警告显示。

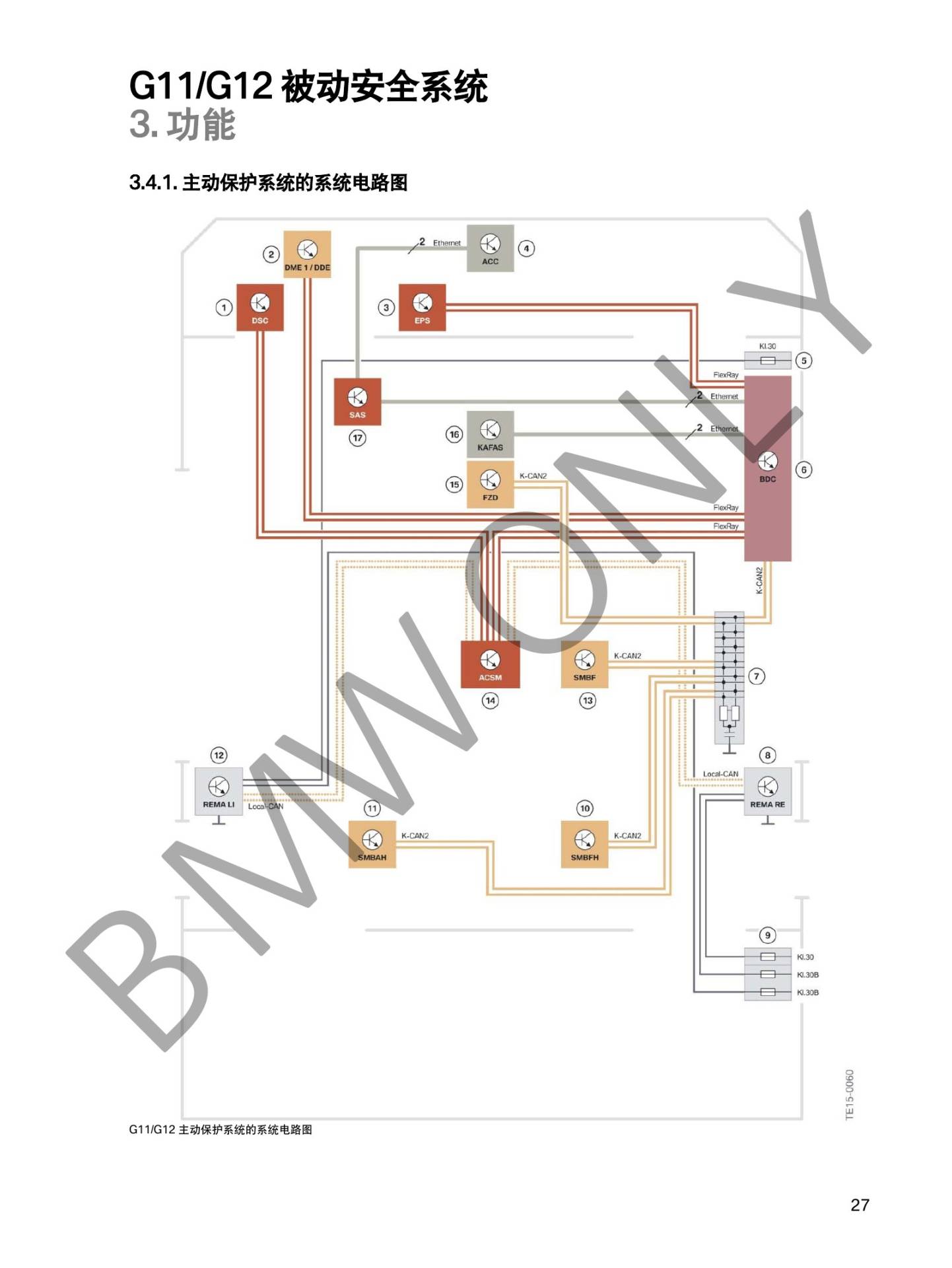

五、主动保护与事故前准备

G11/G12主动保护系统可在识别到高风险行驶状态时准备部分乘员保护功能，例如安全带预紧或座椅相关措施。此类功能依赖底盘和驾驶辅助系统提供的车辆状态，多个控制单元同时报码时应先确认网络和基础供电。

六、维修安全与复核

事故车辆应先核对触发记录、机械损伤和所有一次性部件。更换ACSM、传感器或约束装置后按ISTA执行编程、编码和测试计划，不得用电阻替代点火装置进行长期判断。完成后确认警告灯、故障状态、座椅及安全带相关功能。

七、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
