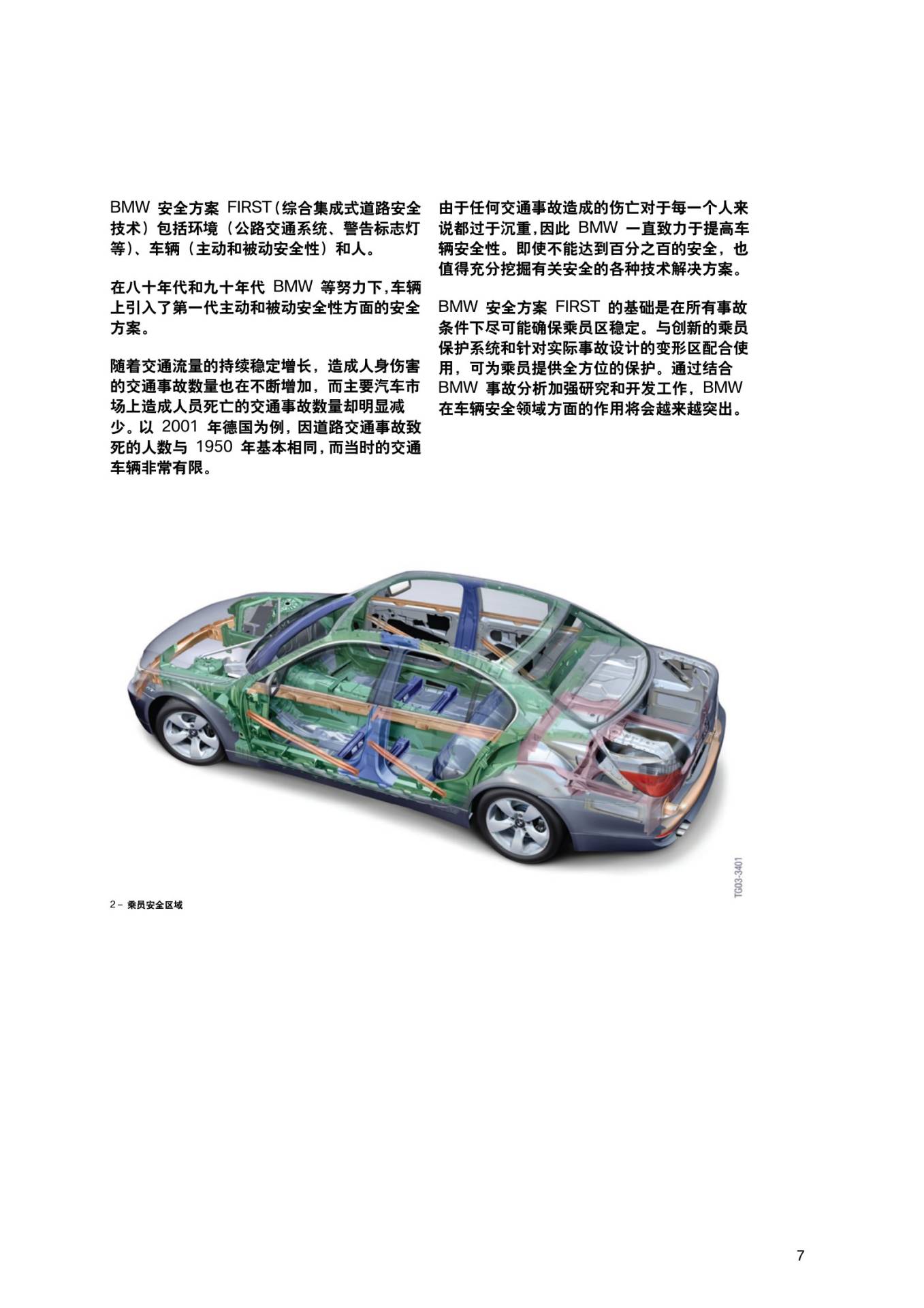

一、乘员保护系统的整体结构
被动安全不是单个气囊的功能,而是车身结构、座椅、安全带、拉紧装置、限力器、气囊、碰撞传感器和控制单元共同作用的结果。不同碰撞方向和强度需要不同的约束组合,维修时必须先确认车辆具体配置。

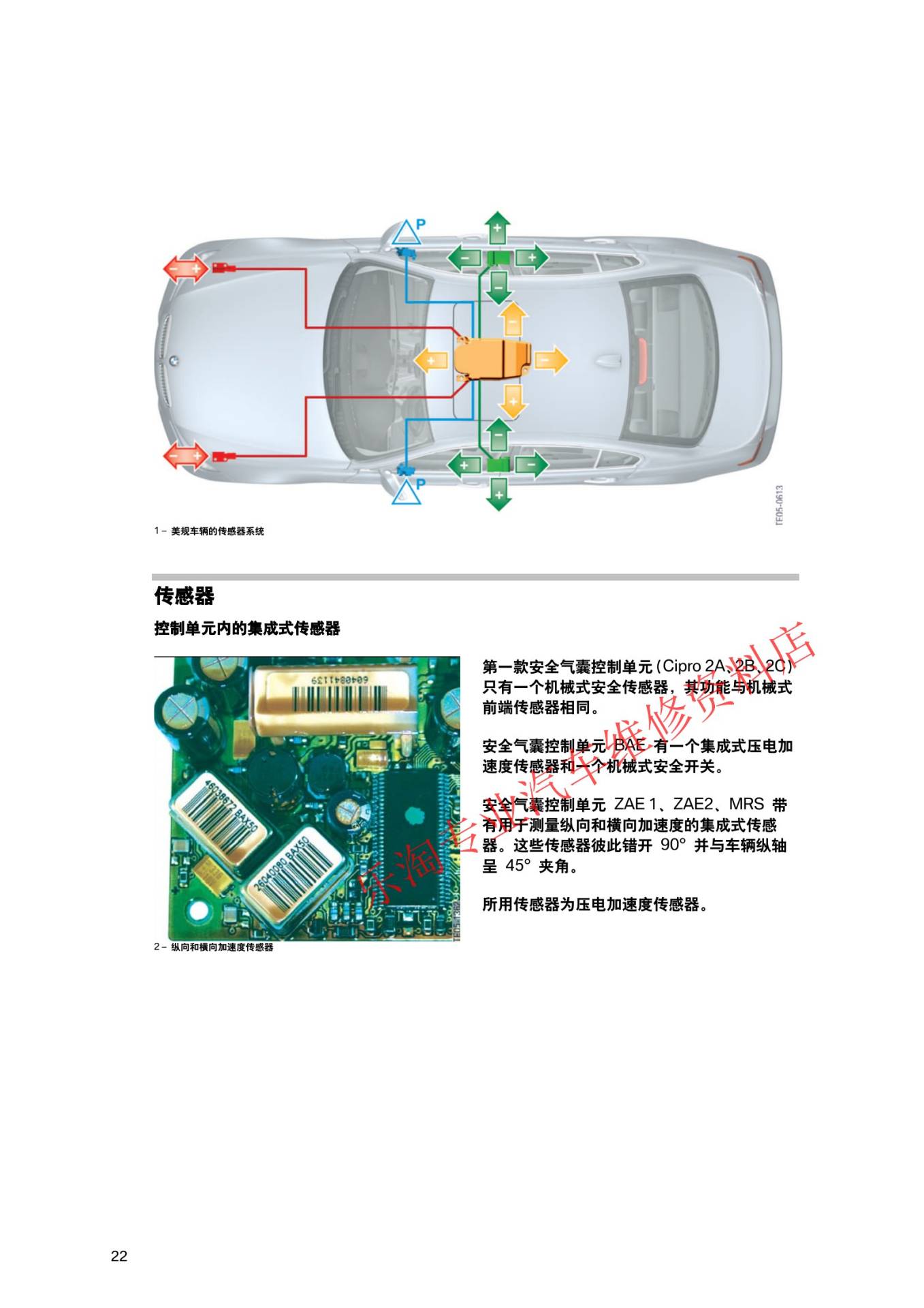

二、碰撞识别与触发条件

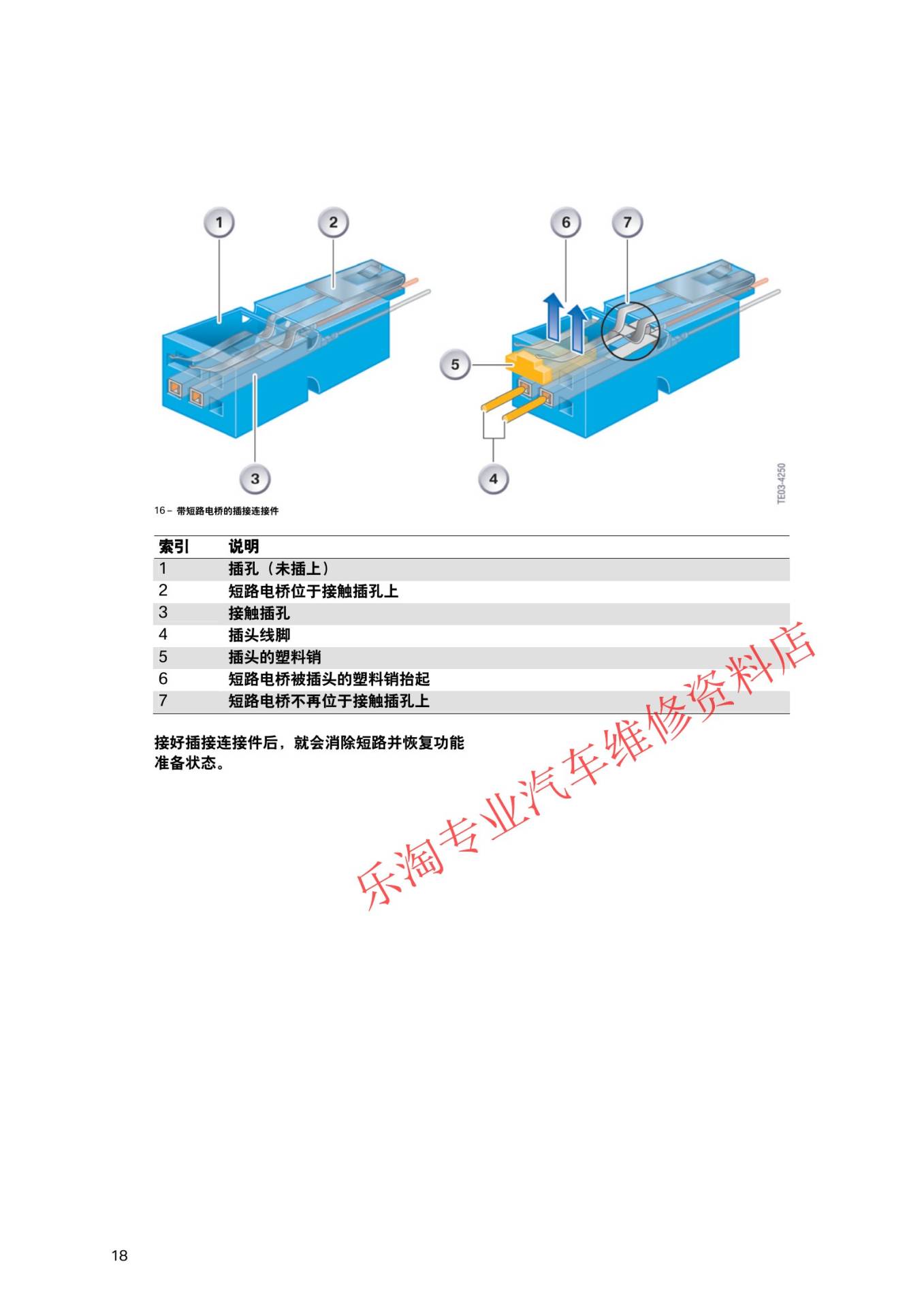

系统利用控制单元内部及车辆周围的加速度或压力传感器识别碰撞方向和强度。触发决策还会结合座椅占用、安全带锁扣和系统状态。点火回路带有短路保护结构,不能用普通试灯或不符合要求的测量方法检查。

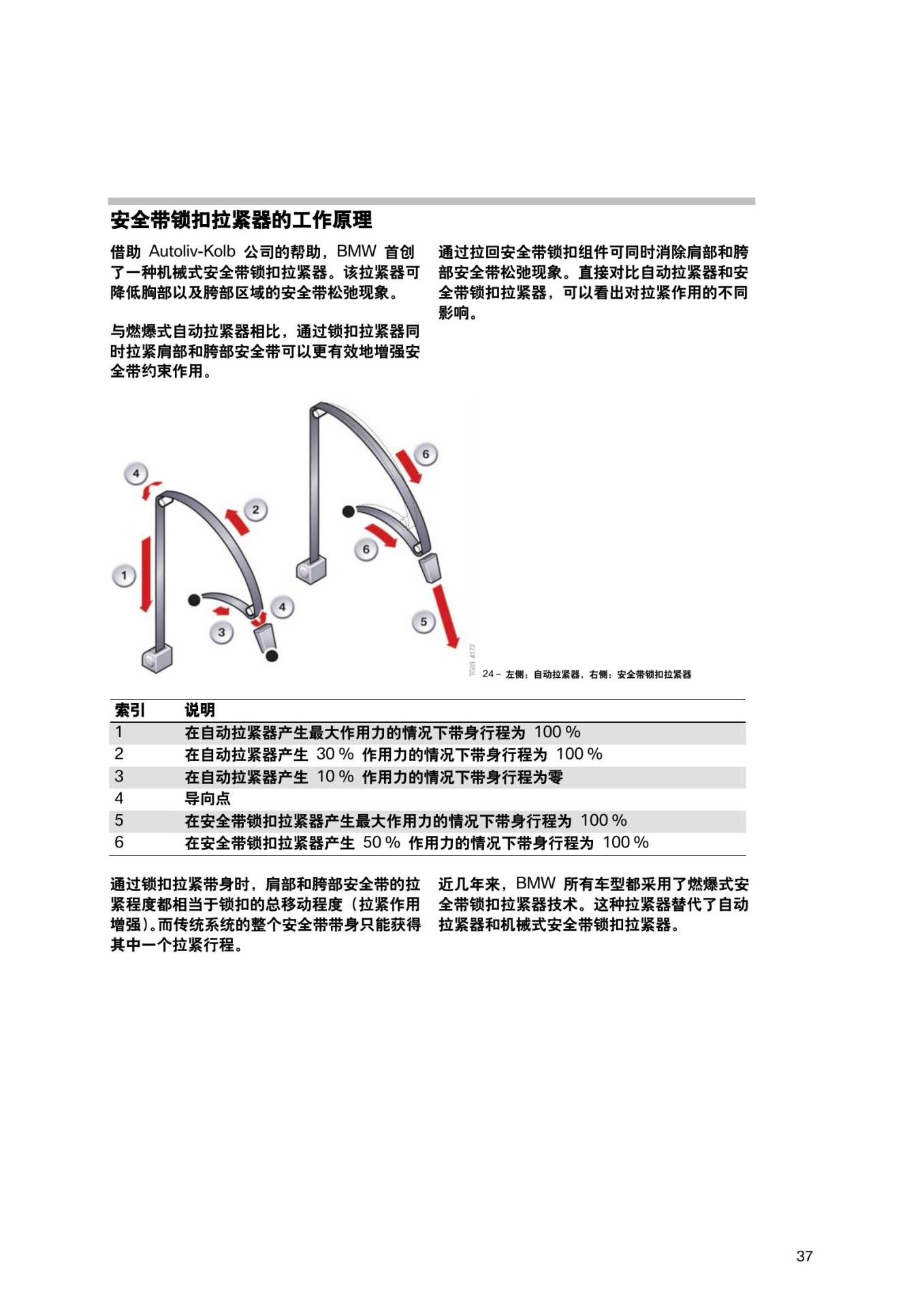

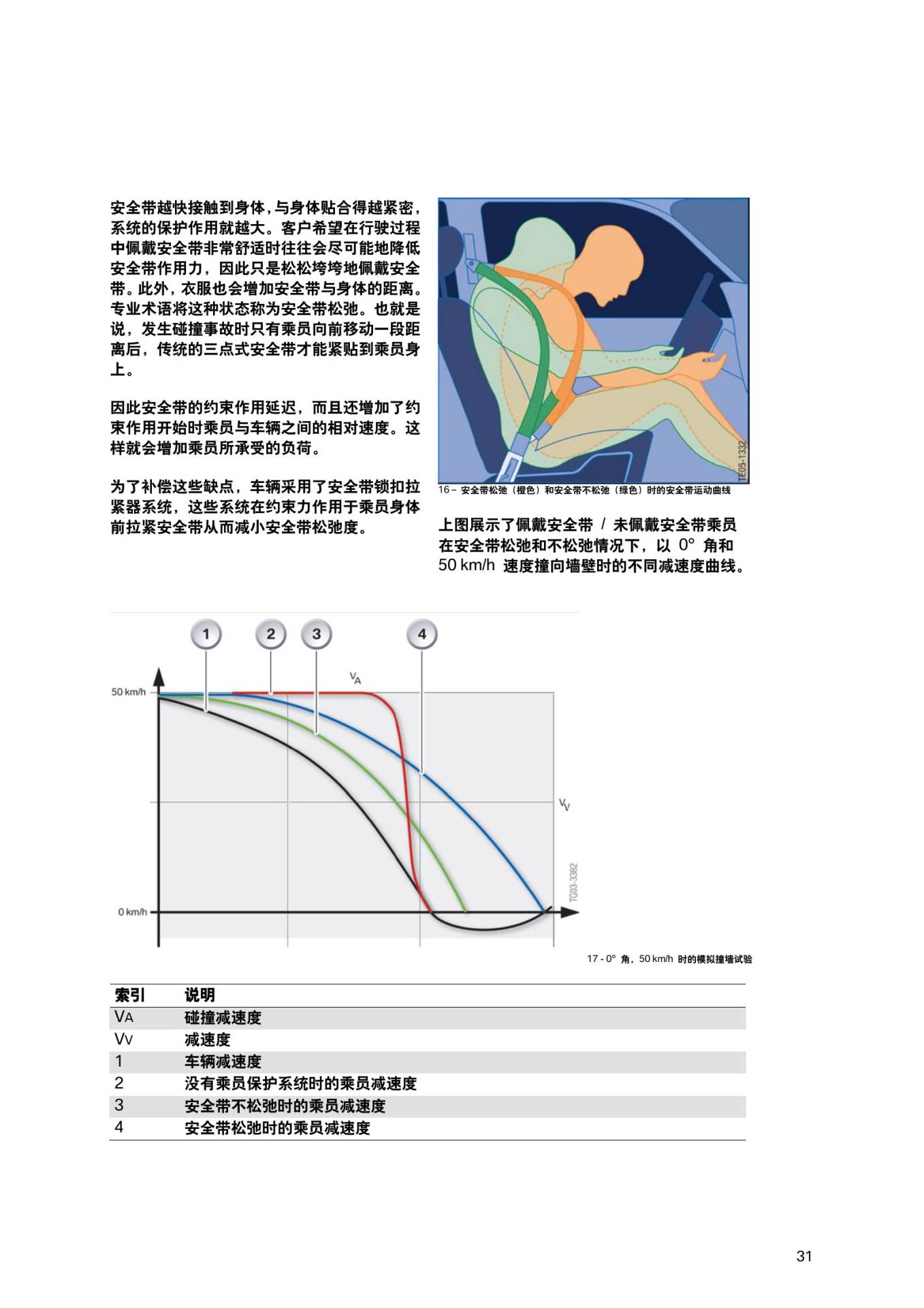

三、安全带拉紧和限力

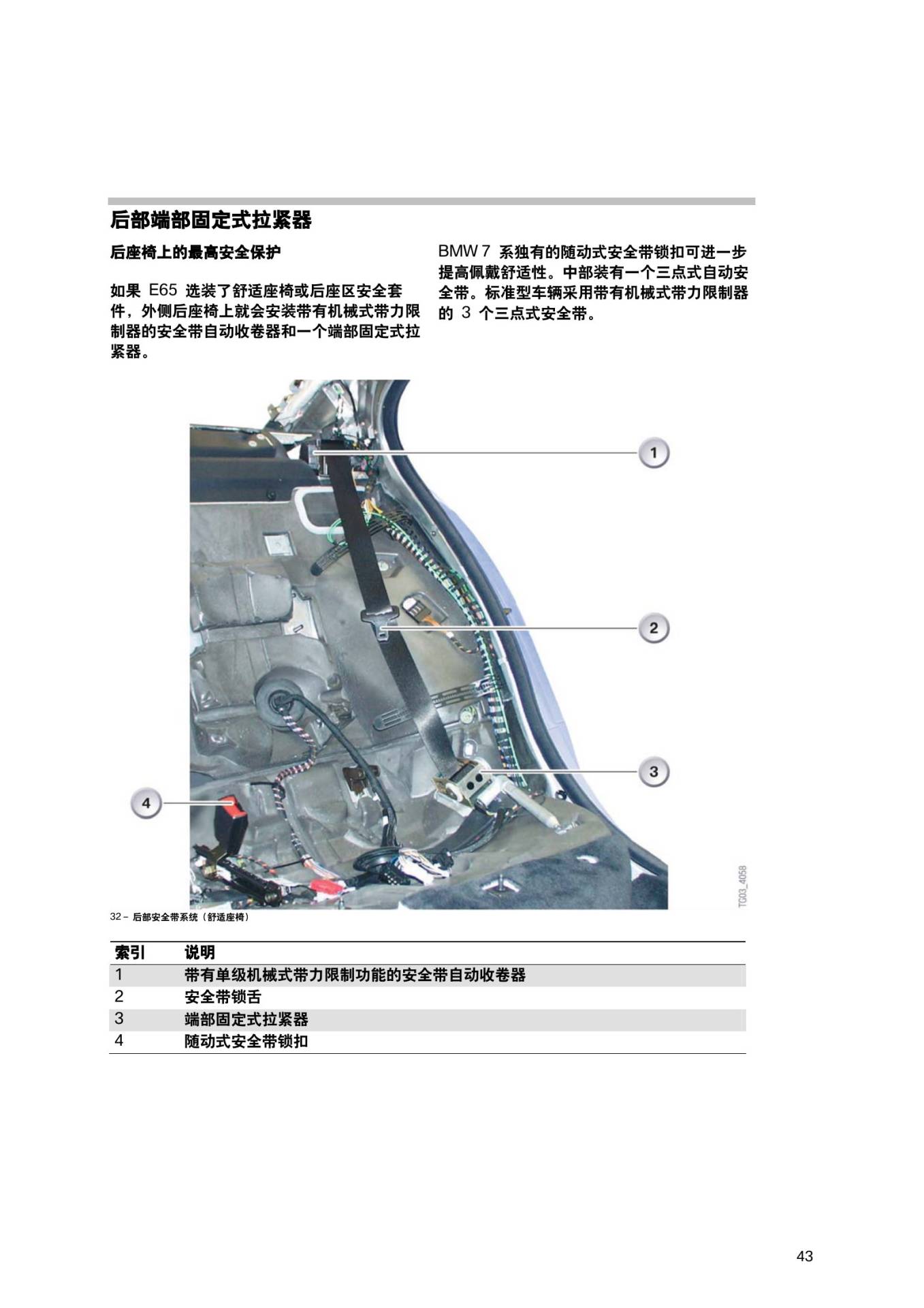

安全带是乘员约束的基础。拉紧器在碰撞早期消除肩带和腰带松弛,随后限力装置控制胸部载荷。锁扣拉紧器、端部固定式拉紧器和卷收器式拉紧器的结构不同,事故后判断与更换要求必须查阅对应车型文件。

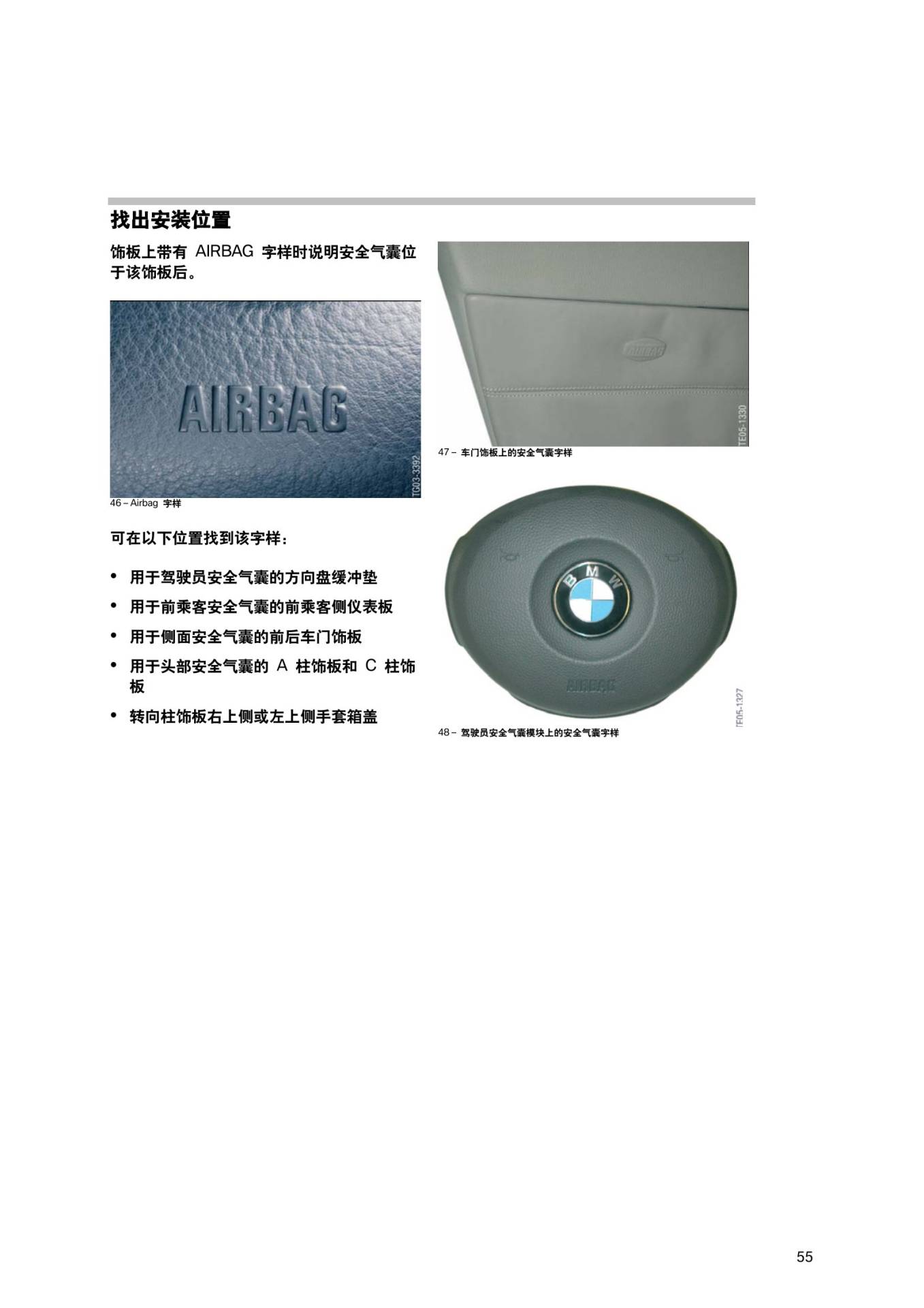

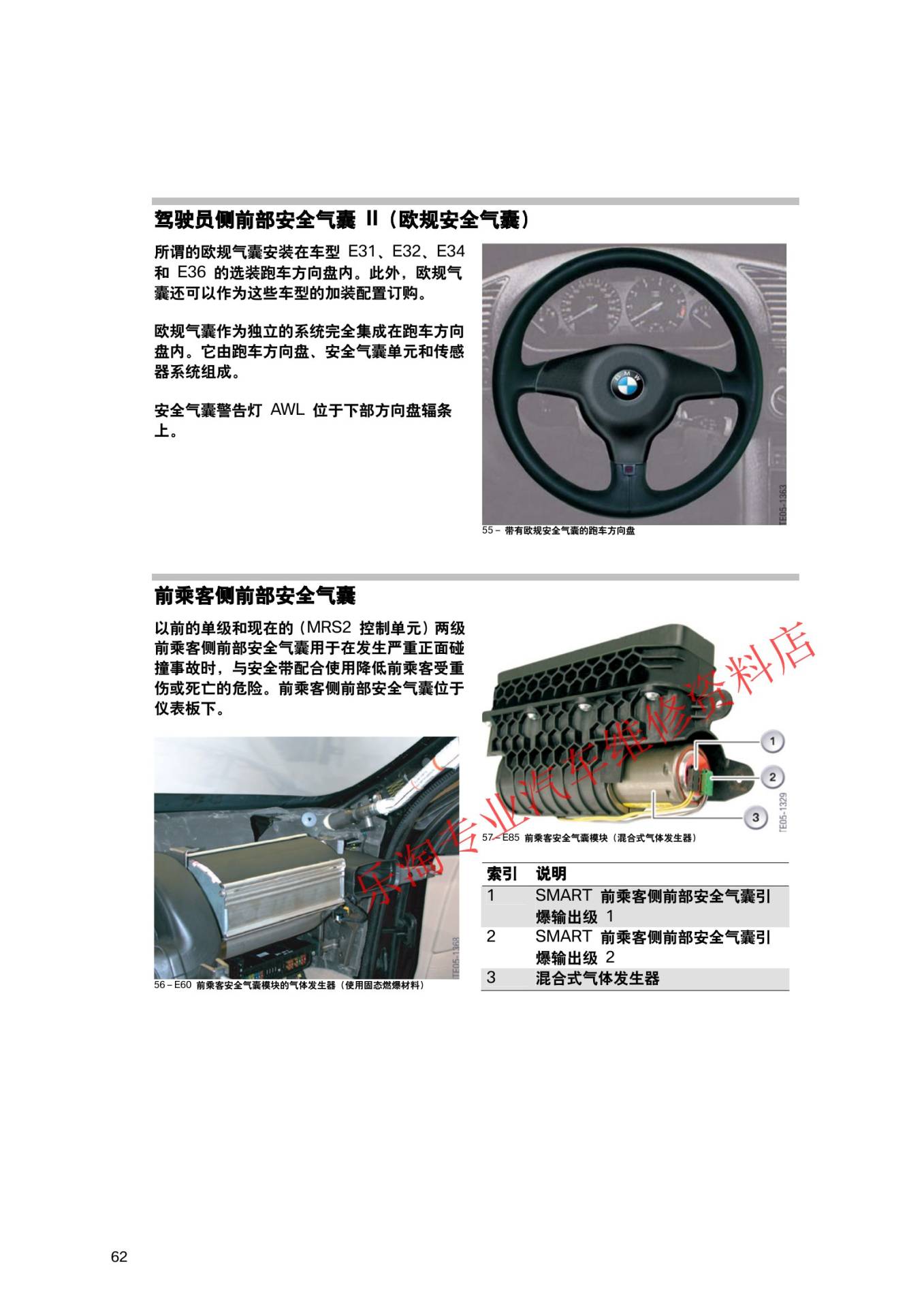

四、安全气囊和安装位置
前部、侧面和头部安全气囊具有不同保护区域。饰板上的AIRBAG标识用于提示气囊安装位置,但不能代替车辆装备查询。方向盘、仪表板、座椅和车顶区域的拆装均应避免损伤气囊模块、线束和展开通道。

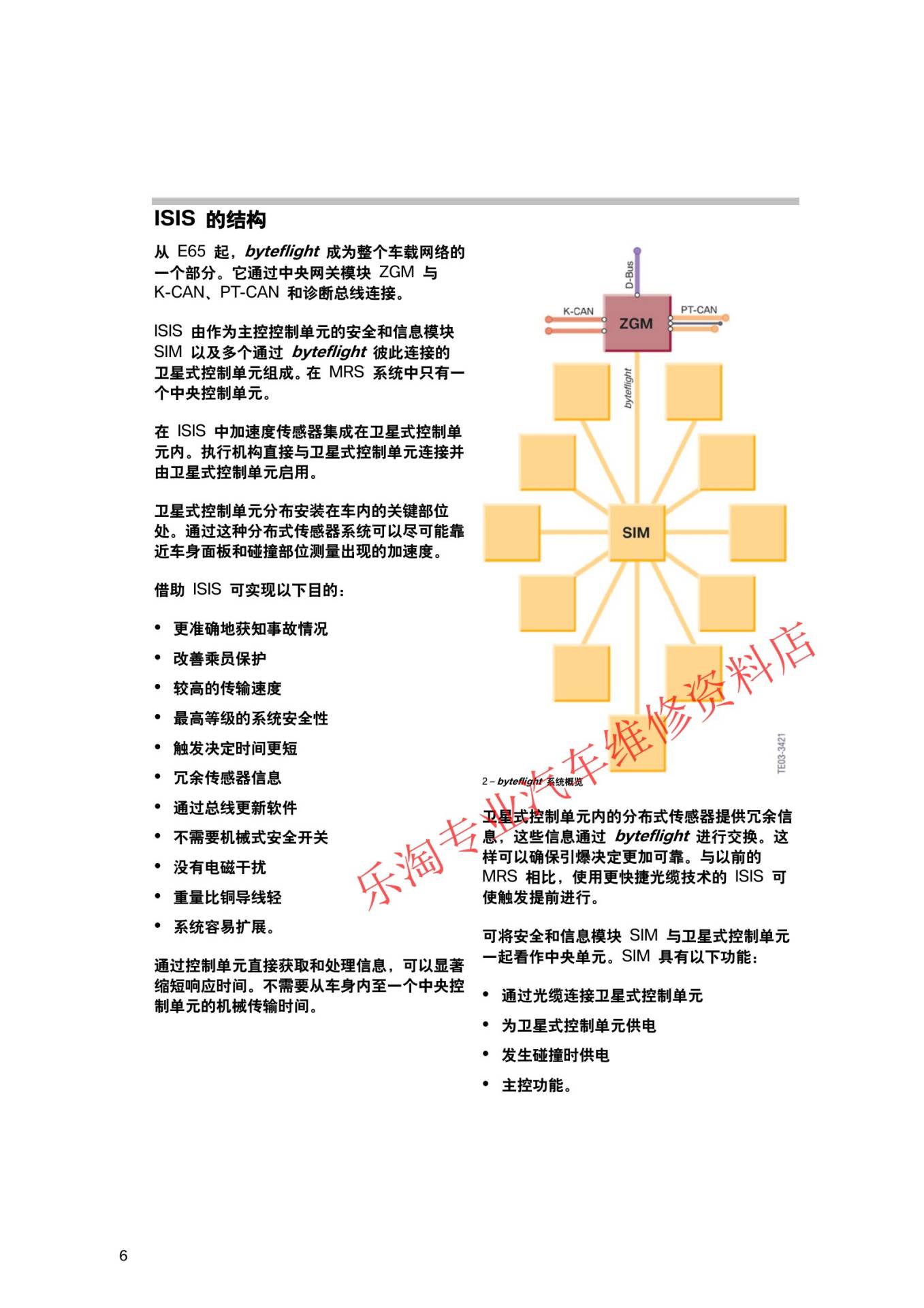

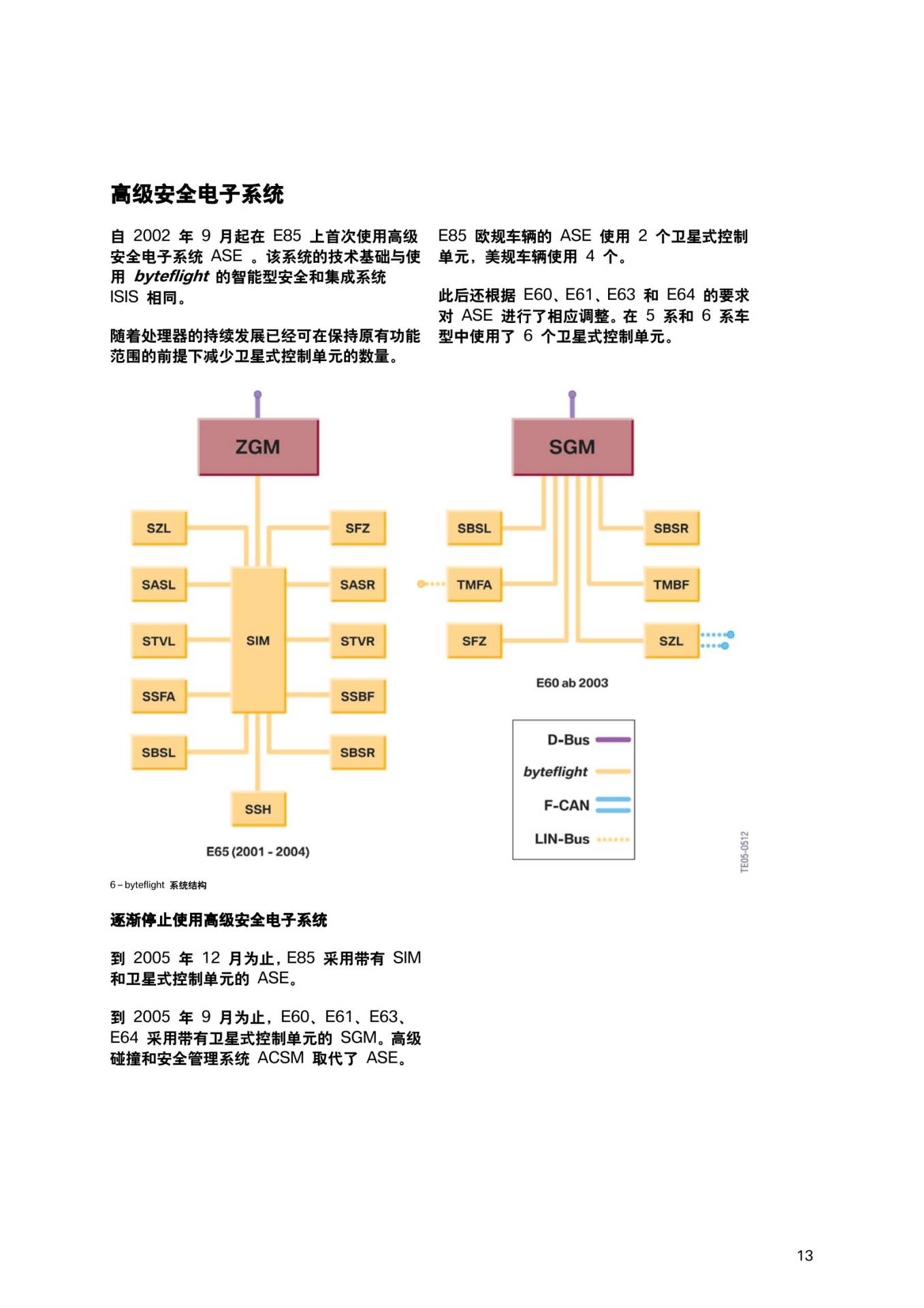

五、ISIS、ASE与Byteflight

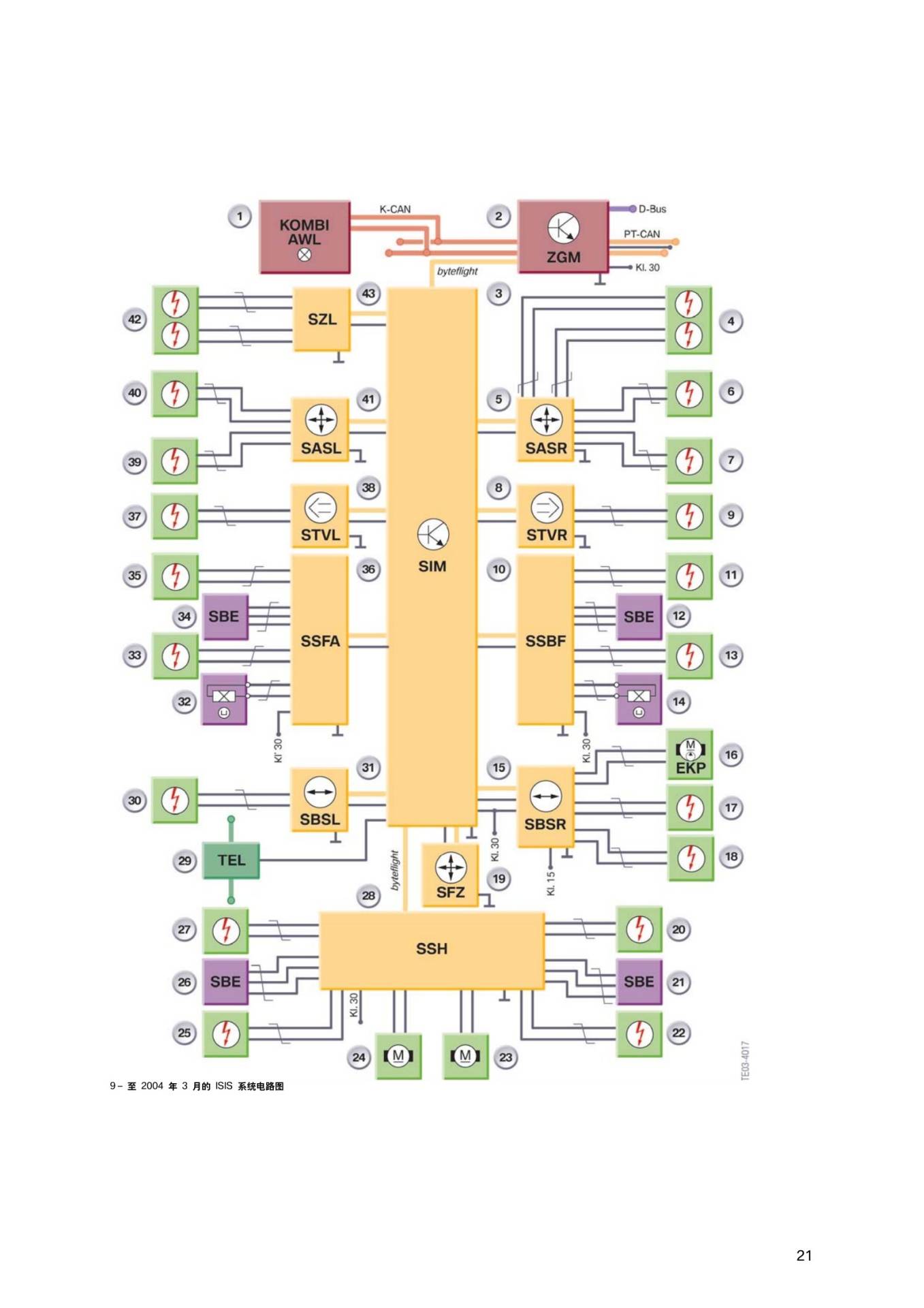

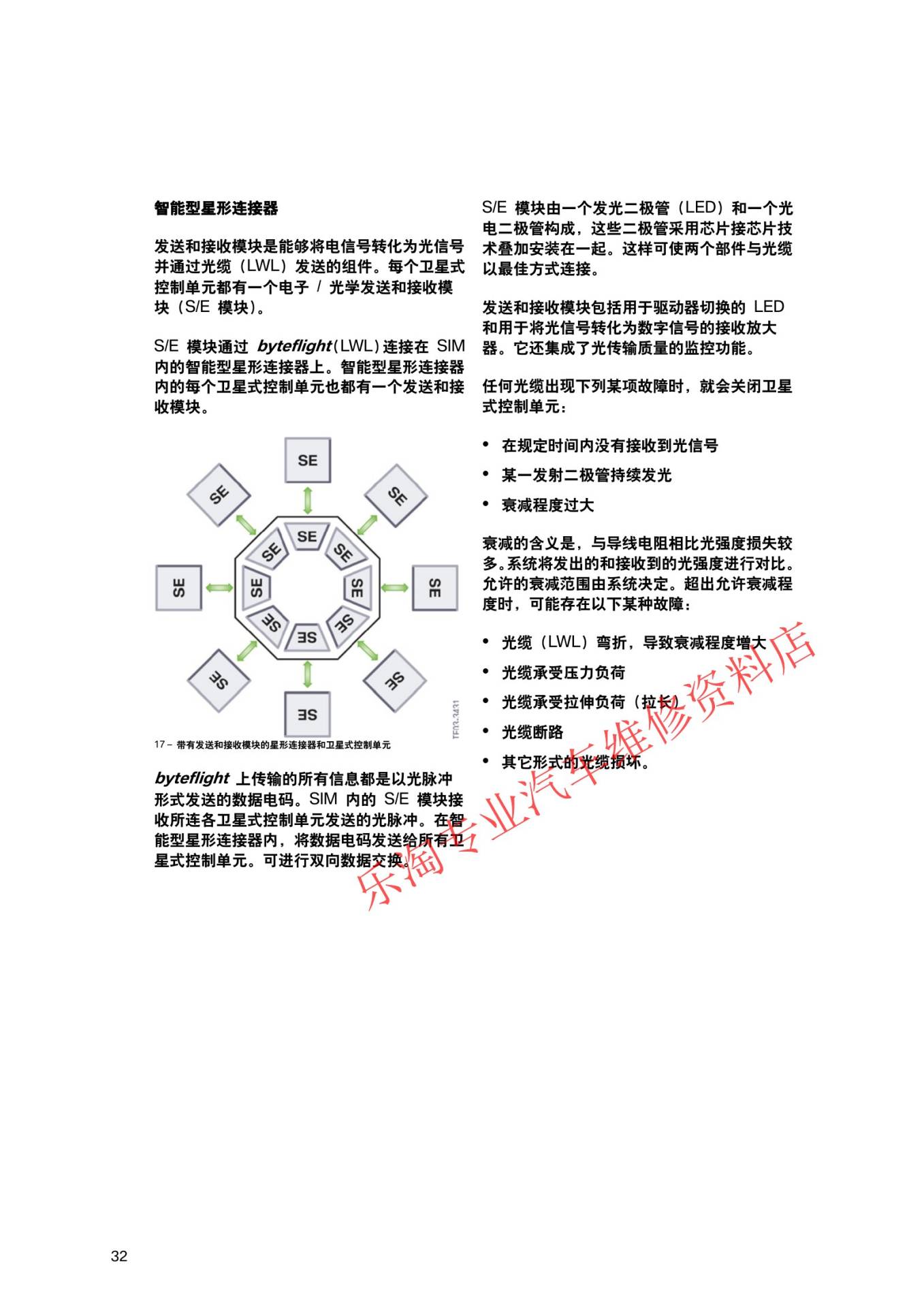

部分早期高端车型使用Byteflight光纤安全网络。ISIS采用多个卫星式控制单元和星形结构,ASE则根据车型配置减少或调整卫星模块。光信号由发送接收模块转换,光纤弯折、连接器污染或节点故障都可能影响安全网络。


六、诊断与作业安全
应先读取完整故障及事故信息,确认蓄电池状态和车辆配置,再检查供电、通信、传感器及相关点火回路。作业前按厂家要求断电并等待规定时间,气囊模块应按正确方向存放;维修完成后确认警告灯自检和所有约束系统状态。


七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
