宝马平视显示系统：第一至第三代HUD结构与诊断

一、HUD代际与显示任务

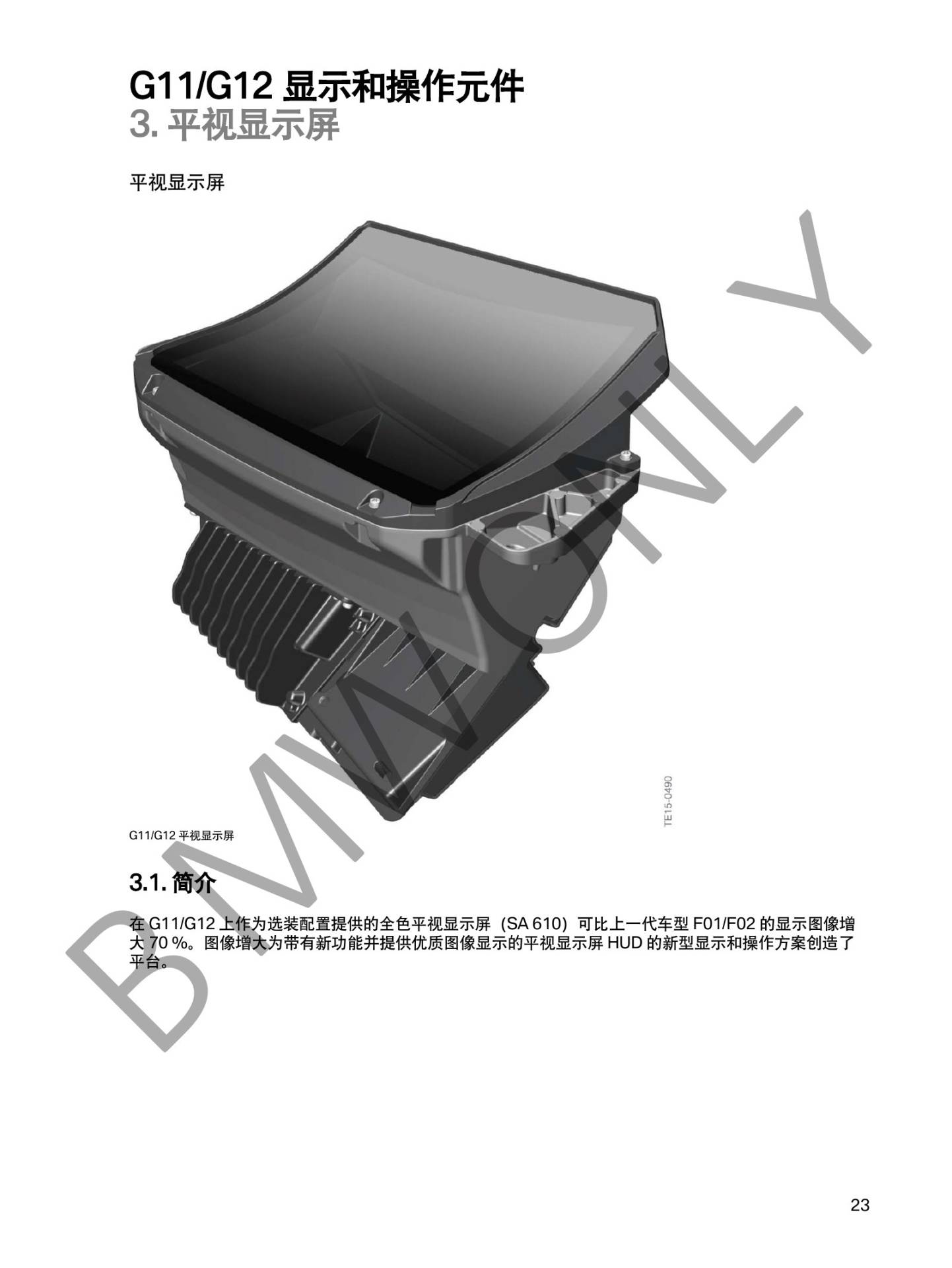

HUD将车速、导航、警告和部分驾驶辅助信息投射到驾驶员前方的虚像位置，使重要信息保持在道路视野附近。第一代建立了基本投影结构，第二代改善显示面积和信息表现，G11/G12第三代采用全色显示并进一步增大图像。

二、投影光路和虚像位置

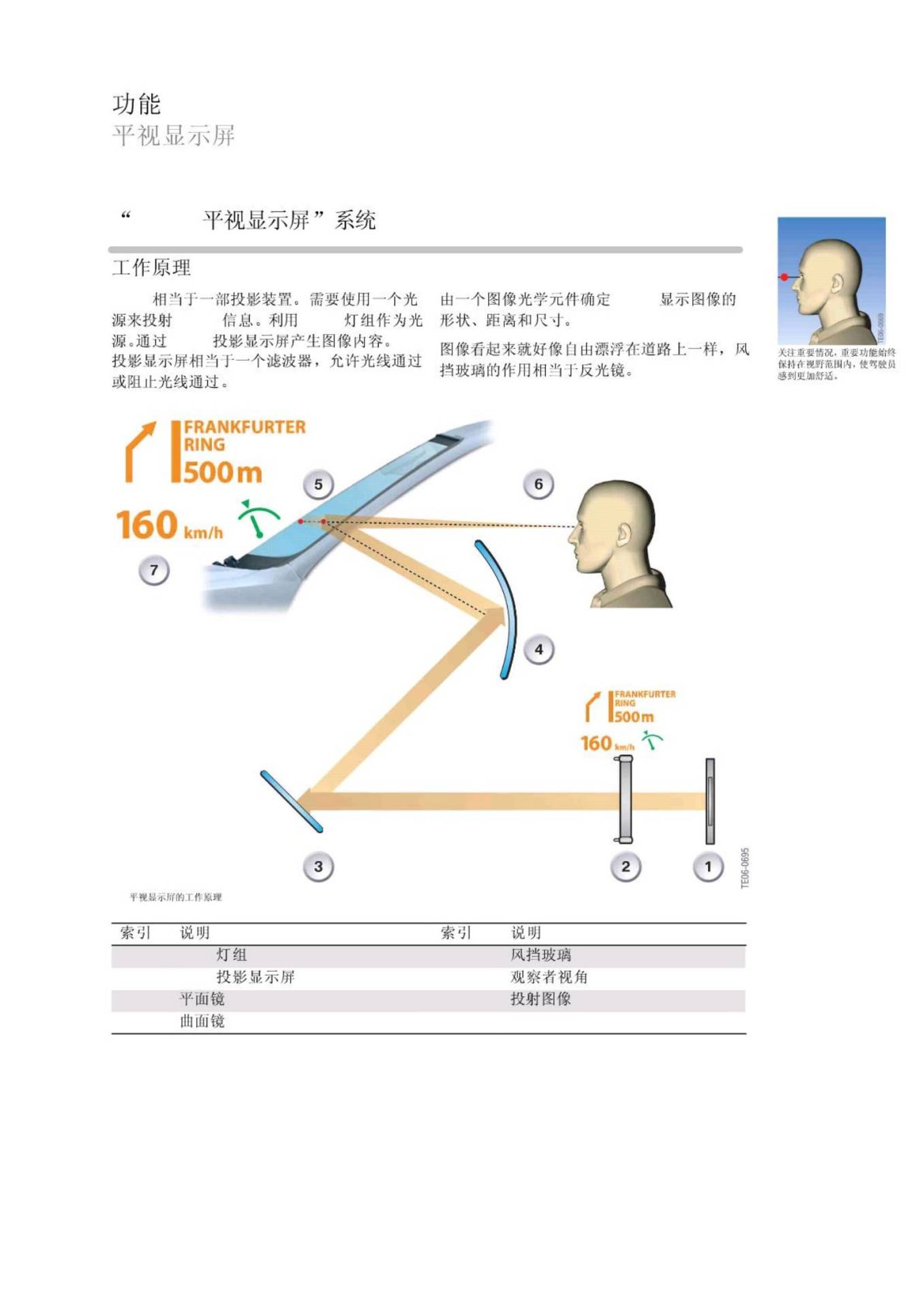

显示单元生成图像后，通过反射镜组和风挡玻璃形成驾驶员看到的虚像。驾驶员眼点、座椅位置、风挡楔角和HUD安装位置共同决定图像高度、清晰度和重影情况，因此光学问题不能只通过更换控制单元判断。

三、系统电路与关键部件

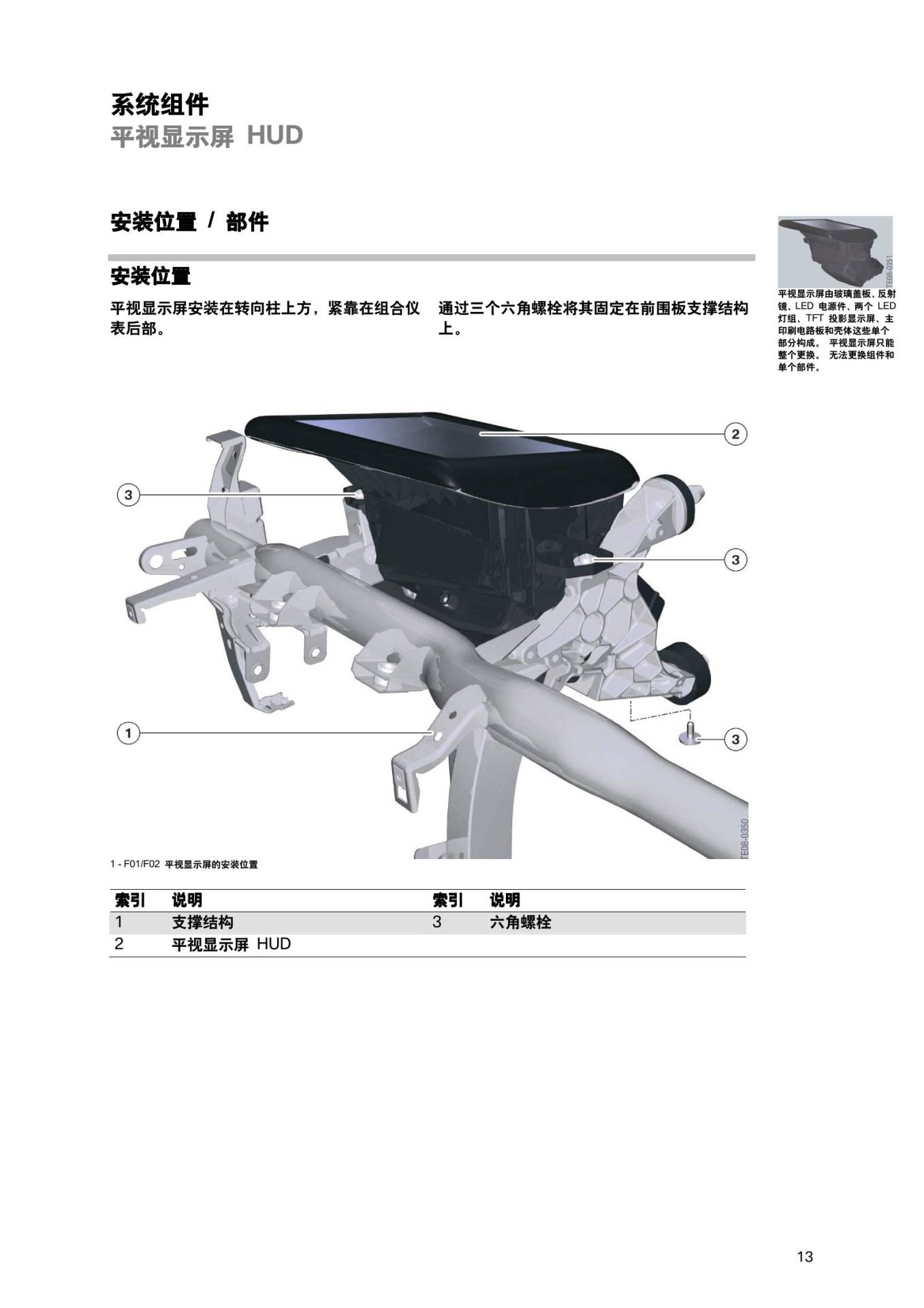

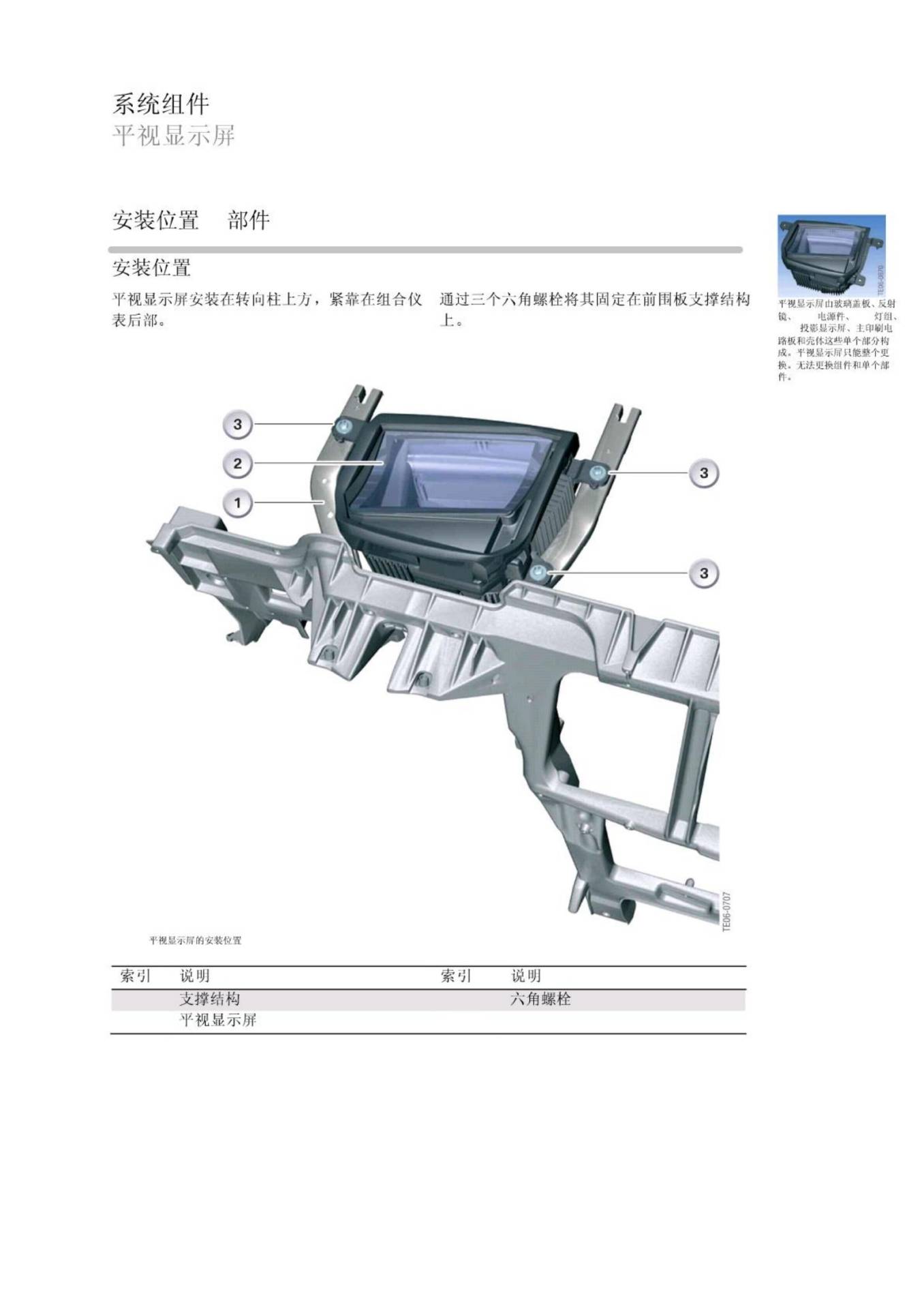

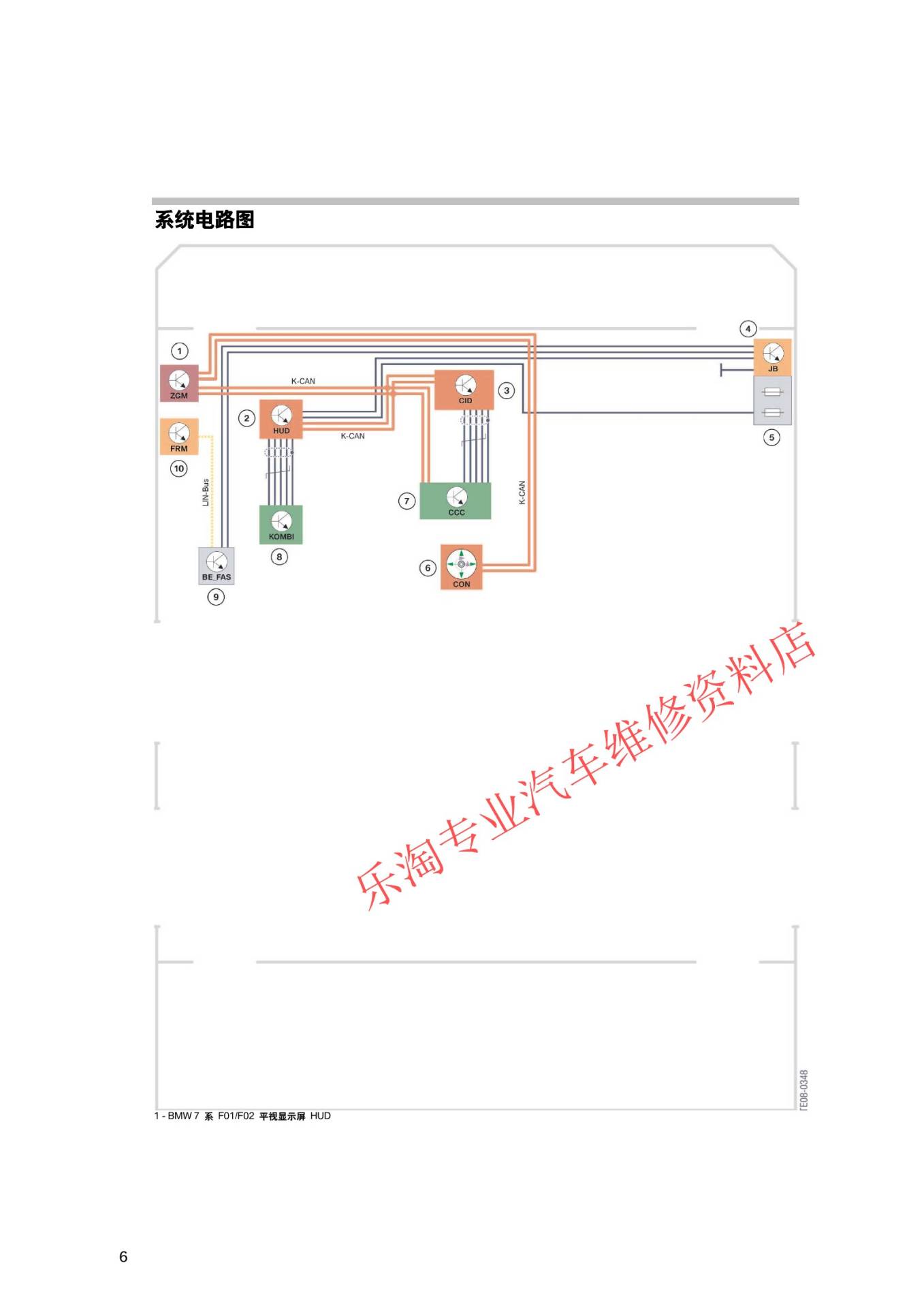

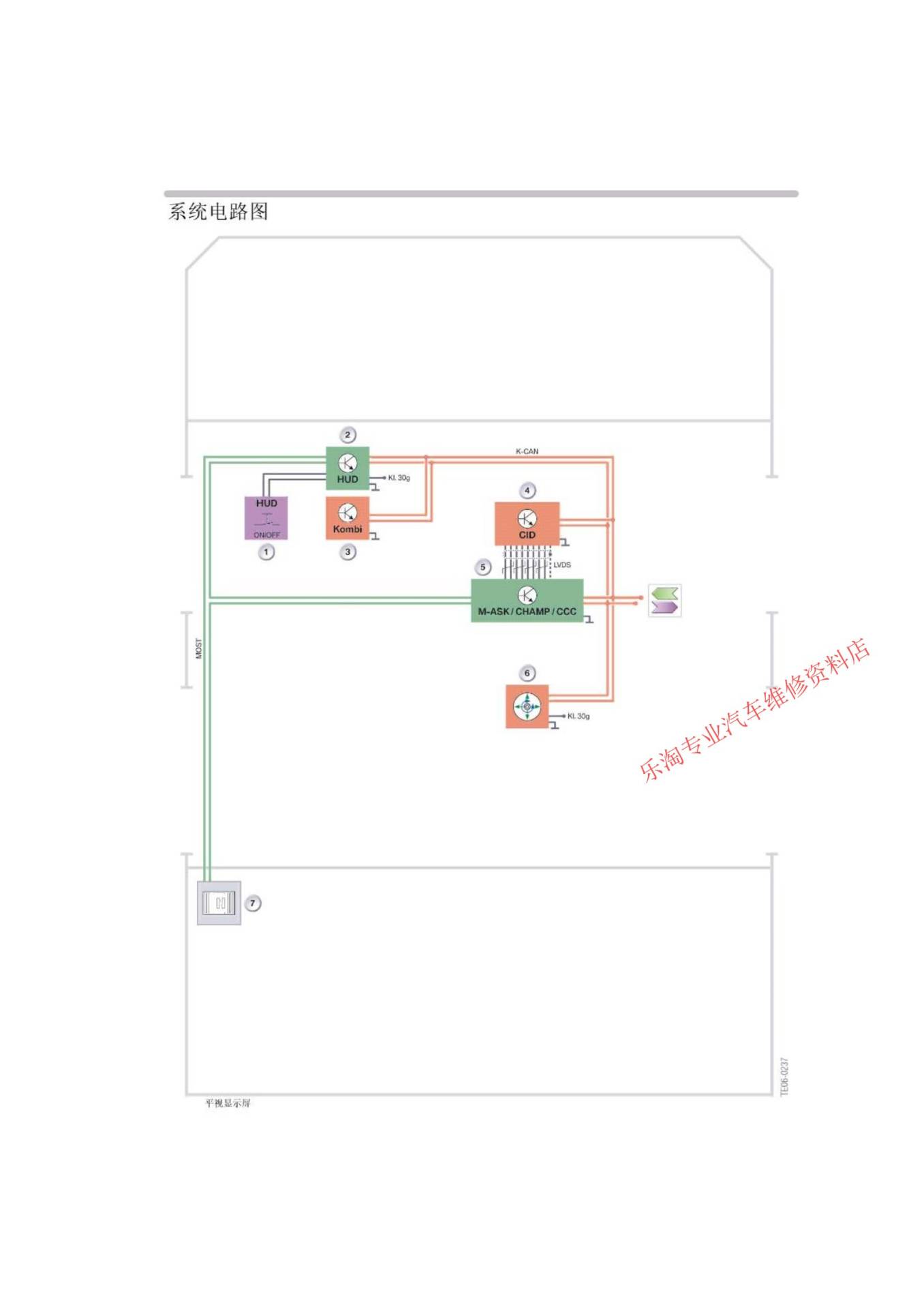

HUD需要供电、总线通信、亮度信息、车辆状态和导航或组合仪表数据。主要部件包括HUD投影单元、显示和控制电子装置、专用风挡玻璃及相关操作设置。不同代际的网络连接和数据来源存在差异。

四、专用风挡玻璃与重影

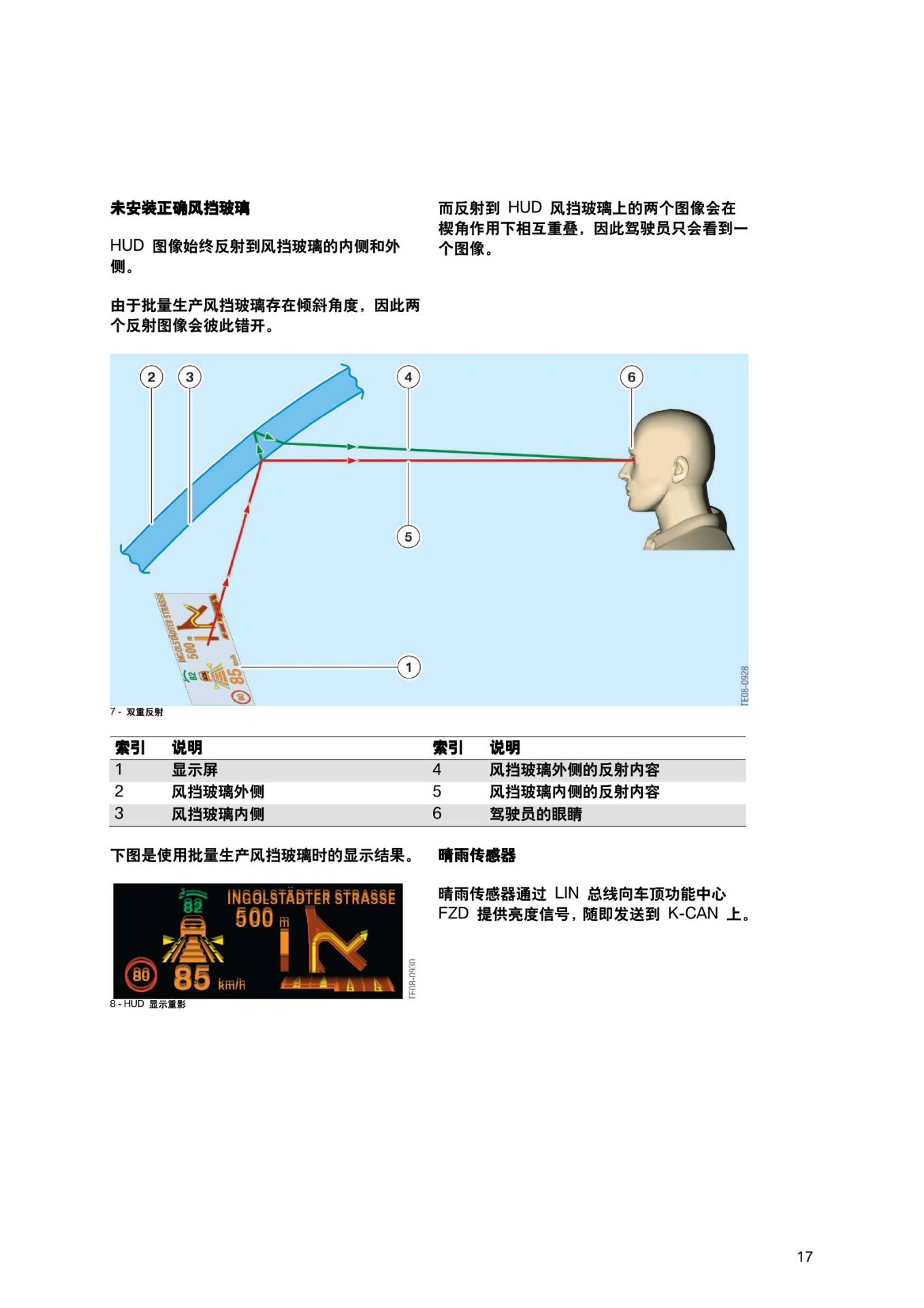

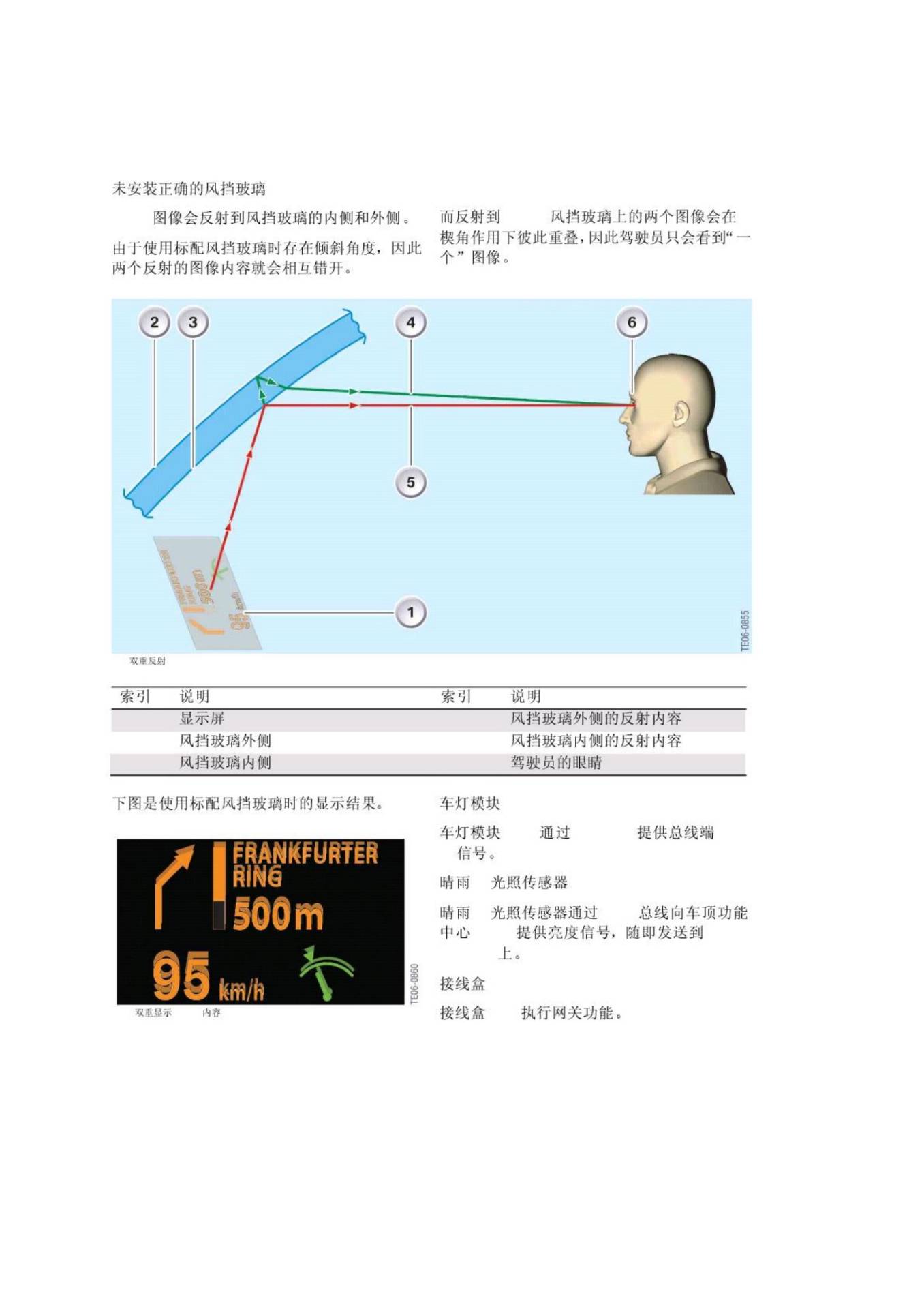

普通风挡内外表面会产生两个反射图像。HUD专用风挡通过设计楔角使两个反射图像在驾驶员视野内重合。若玻璃规格不符、安装位置异常或玻璃质量存在问题，容易出现双影、模糊、倾斜或局部亮度不均。

五、显示设置与环境影响

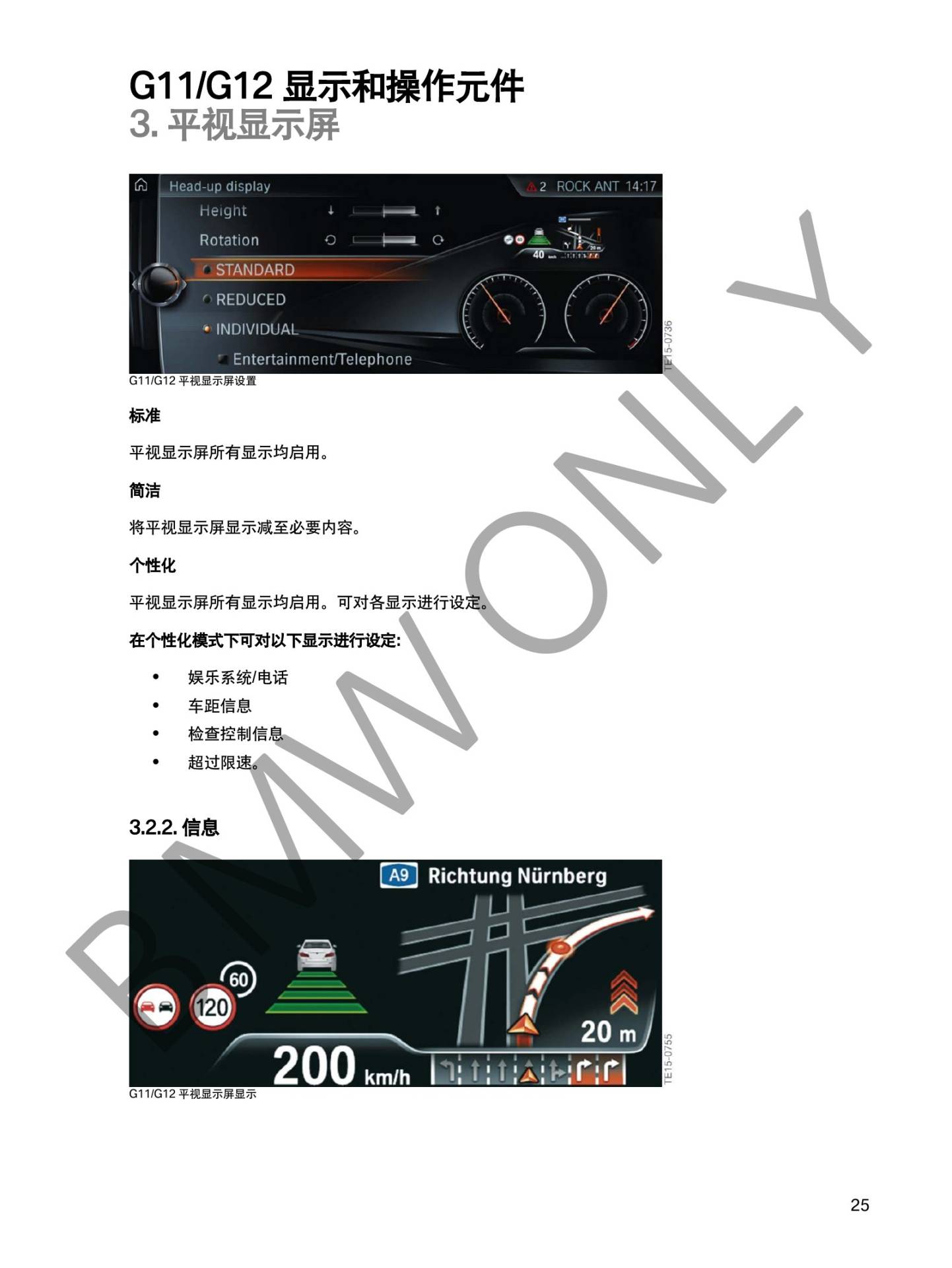

HUD图像可根据车型调节高度、亮度和显示内容。自动亮度会参考环境光线和车辆照明状态。驾驶员座椅位置、偏光太阳镜、风挡污染以及仪表板反光都会影响主观显示效果，诊断前应先排除这些条件。

六、更换后的检查与诊断

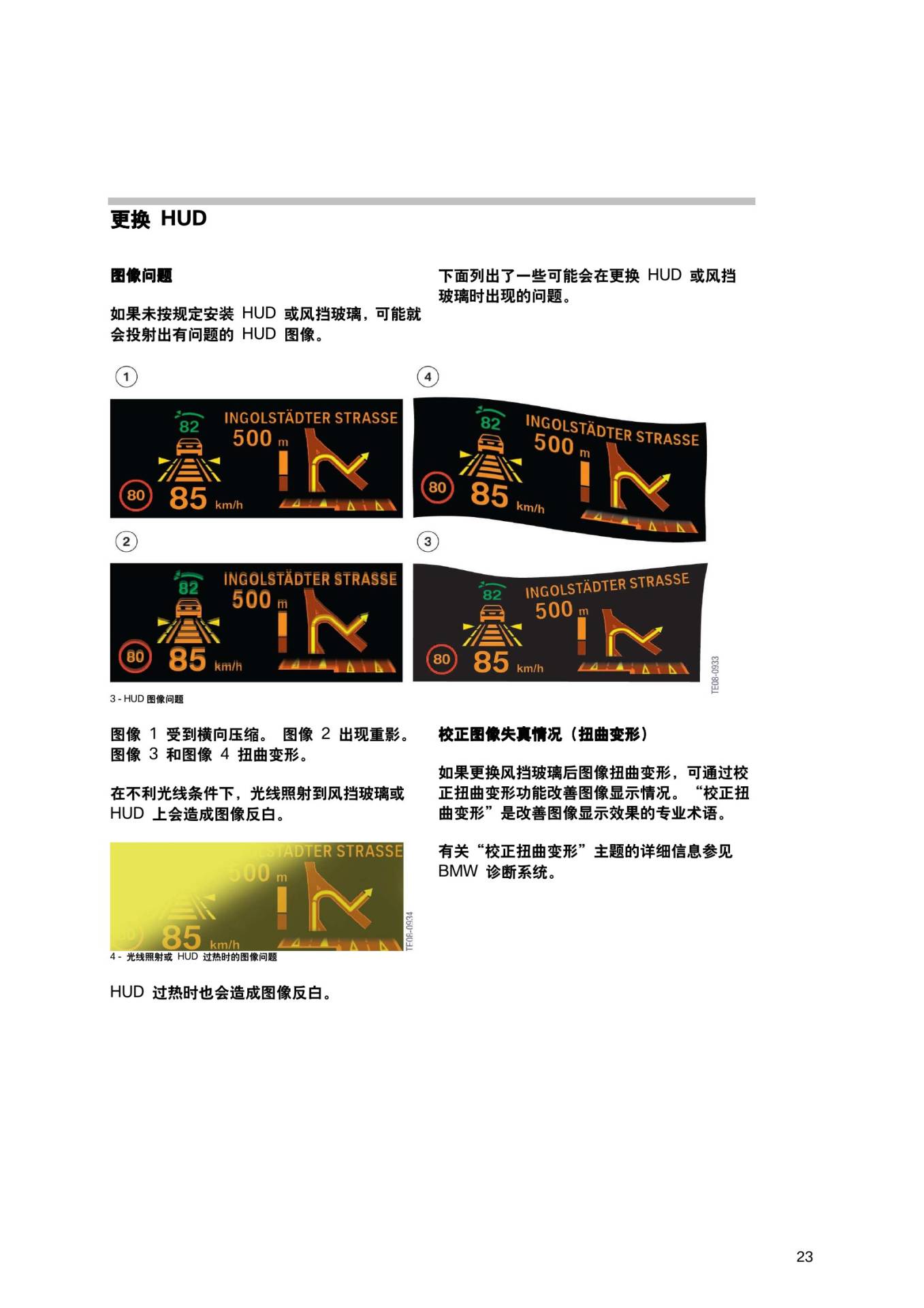

出现无显示、重影、偏斜或信息缺失时，先确认车辆配置和HUD设置，再检查故障存储、供电、总线与数据来源。更换HUD或风挡后，应核对零件规格、安装位置，并执行对应车型要求的调节、编程或校准。

七、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
