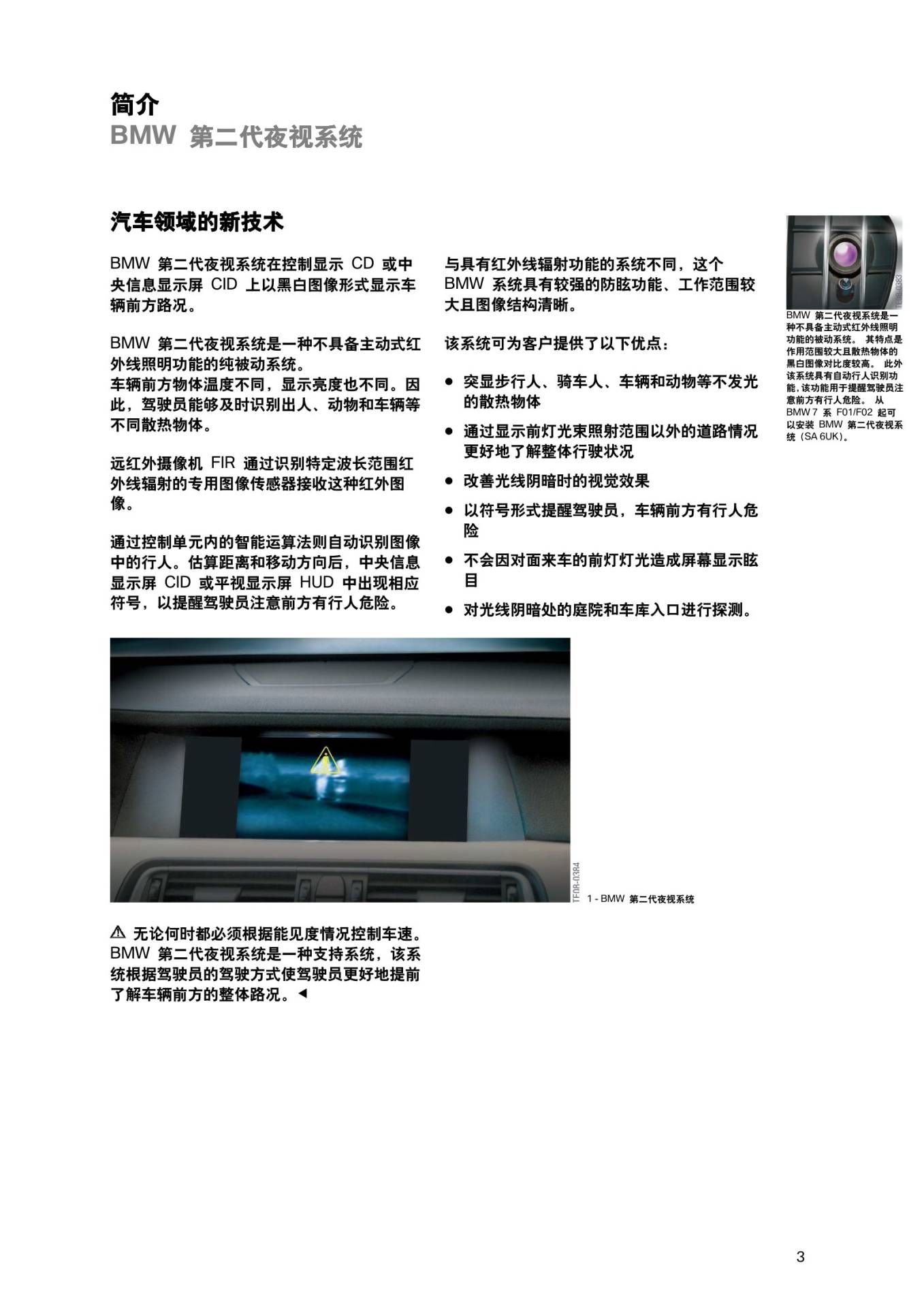

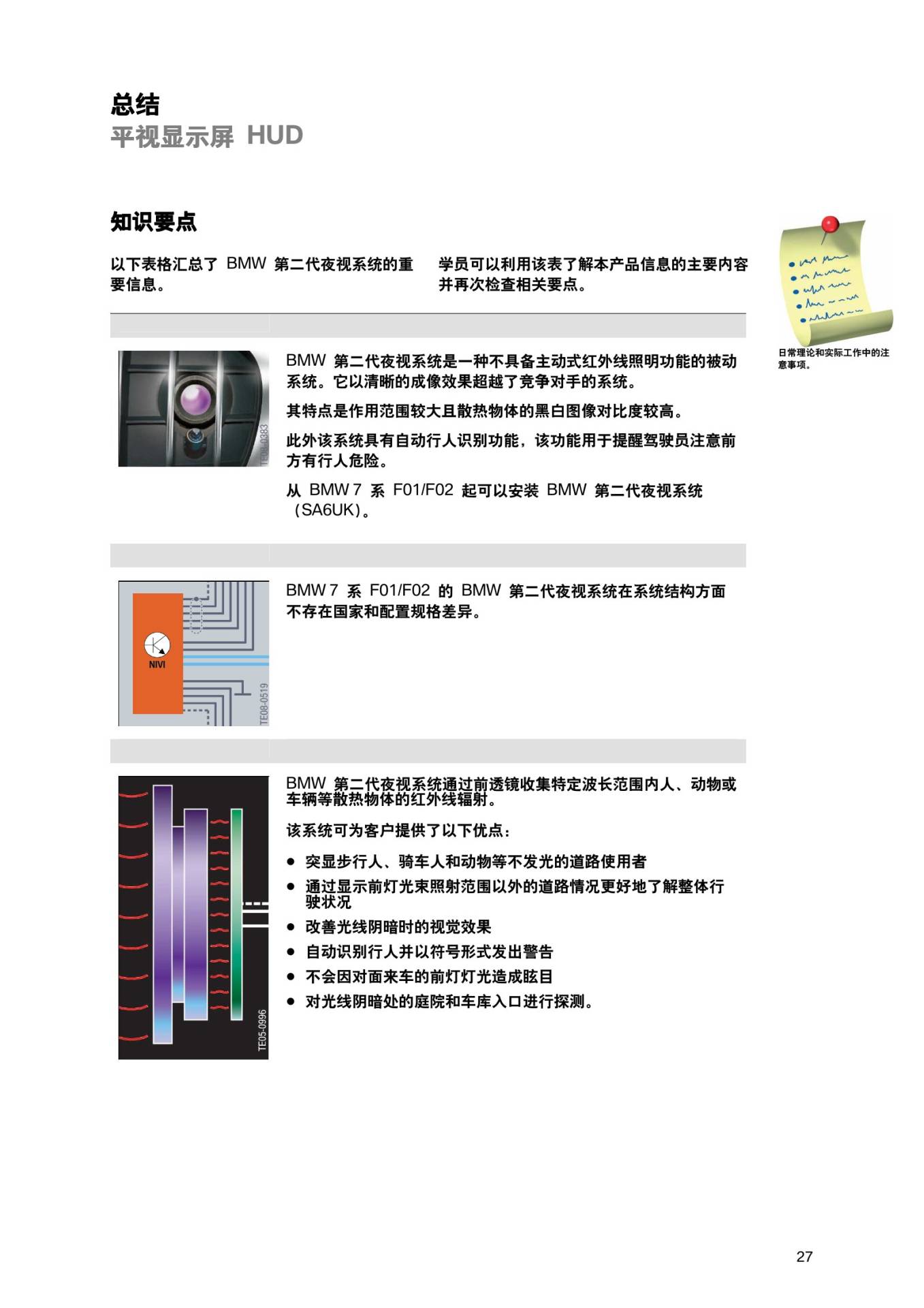

一、两代夜视系统的功能差异
第一代BMW夜视系统利用红外热成像显示车辆前方环境,重点是扩展驾驶员在黑暗道路中的观察范围。第二代仍采用被动式远红外热成像,但增加了自动行人识别和危险评估,可通过CID及HUD象形符号提醒驾驶员。夜视画面属于辅助信息,驾驶员仍需以实际道路情况为准。

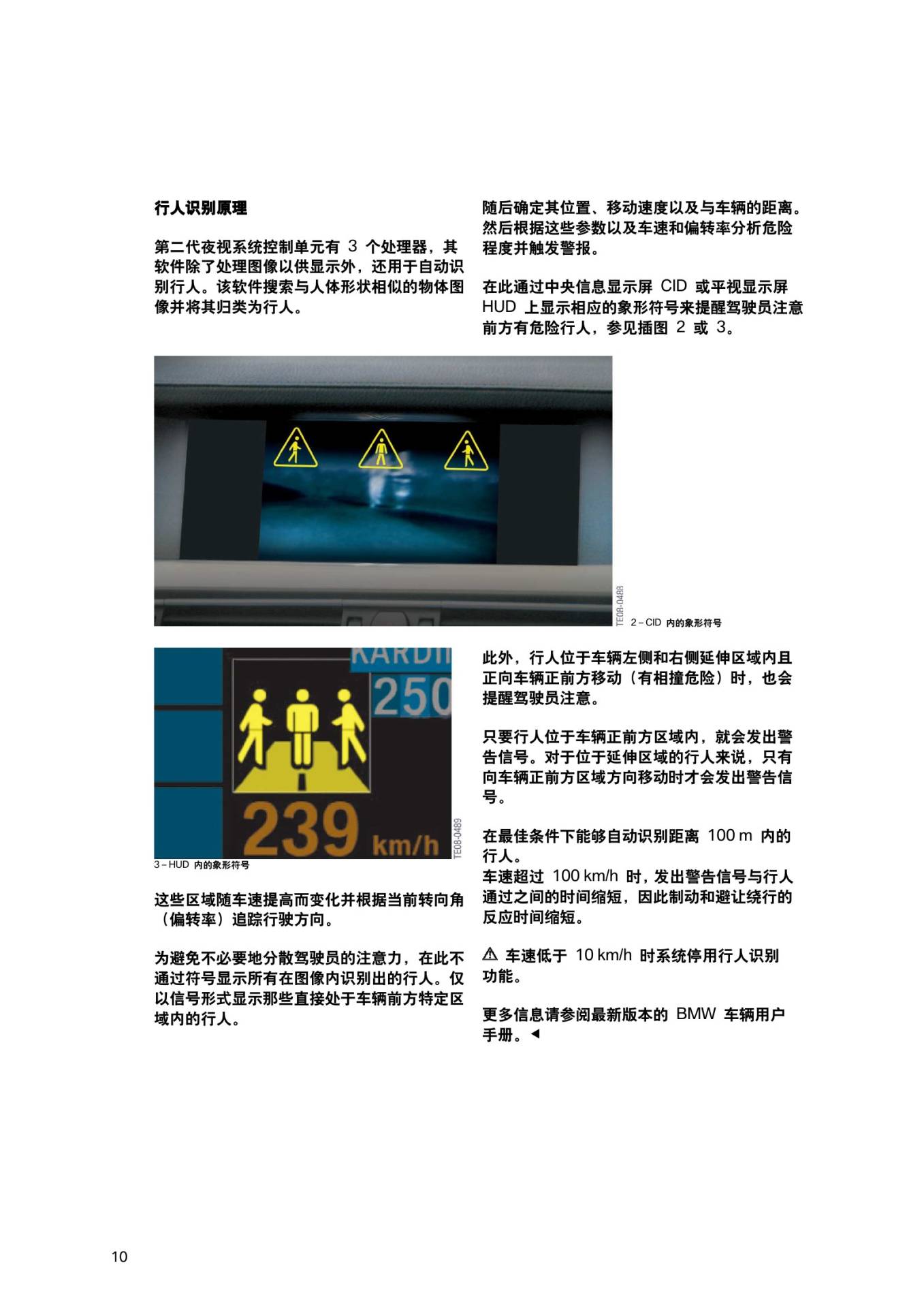

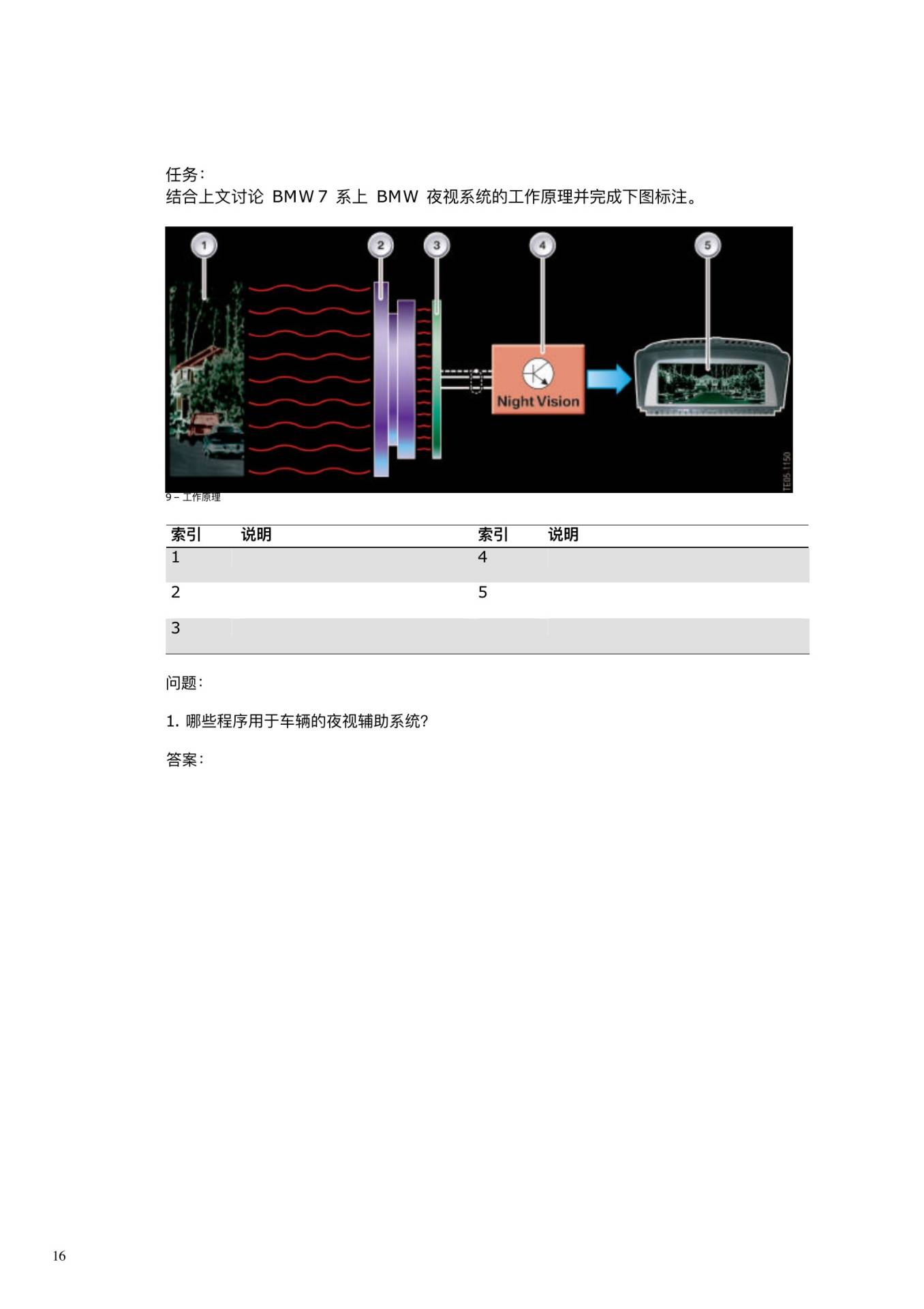

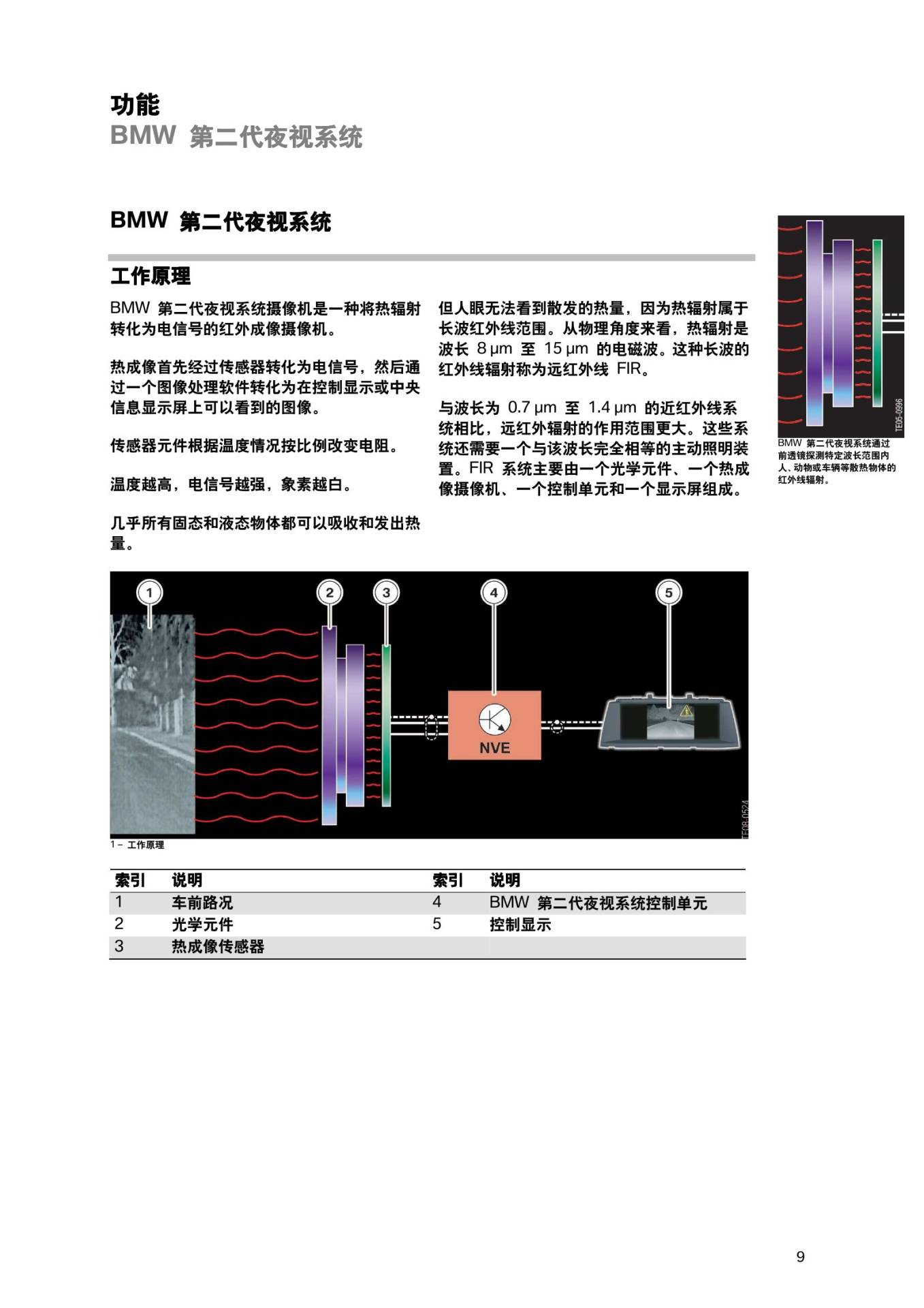

二、热成像与目标识别原理
夜视摄像机接收物体发出的长波红外辐射,并将热辐射转换为电信号,再由图像处理软件生成黑白图像。第二代控制单元除处理显示图像外,还根据人体轮廓、位置、移动方向、距离、车速和偏转率分析行人风险。

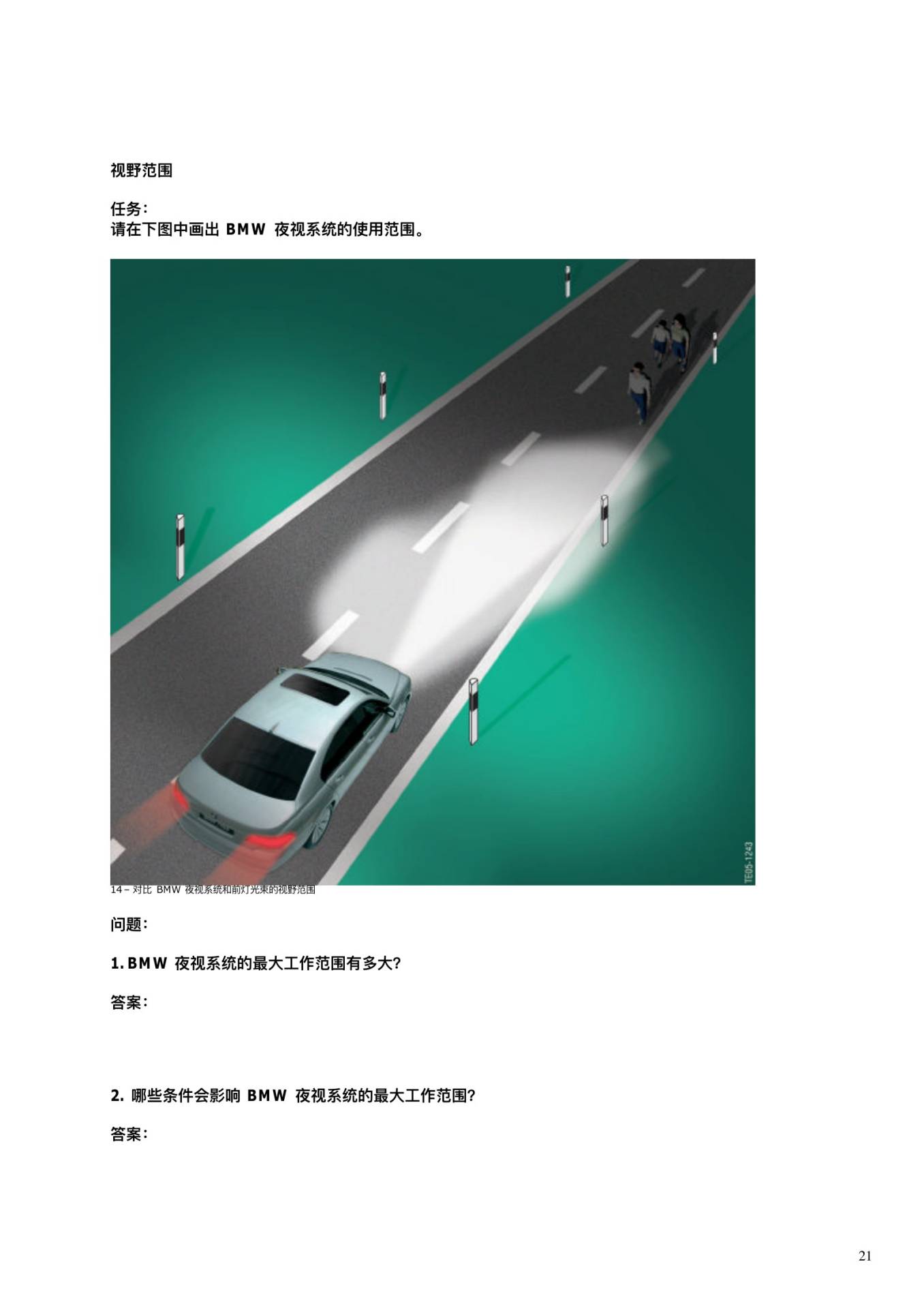

三、视野范围与警告显示

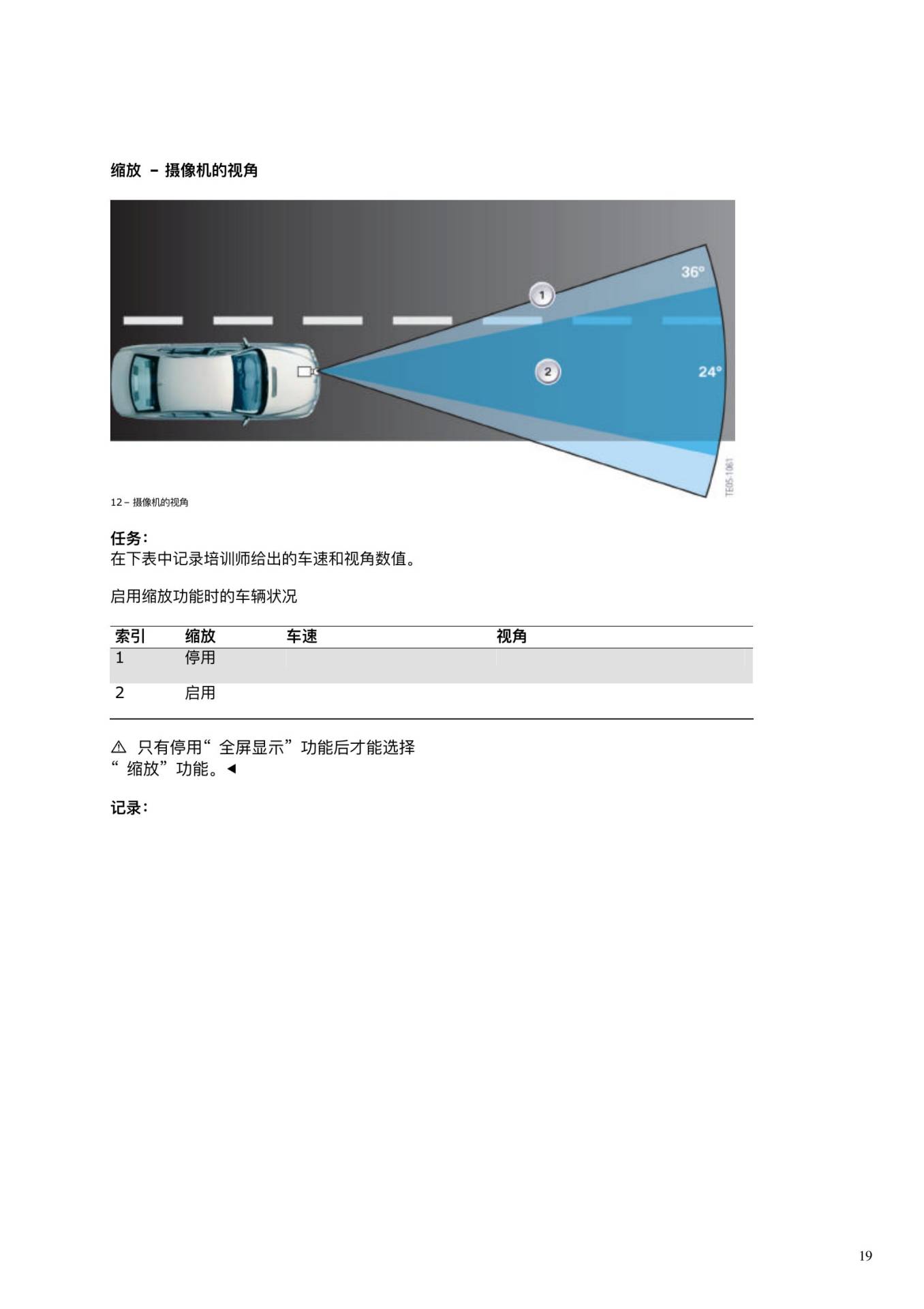

摄像机视角与驾驶员可见画面并不等同于近光灯照明范围。目标进入系统识别区域后,CID可标记行人;当行人处在车辆行驶通道或可能进入危险区域时,系统根据条件提高警告等级,并在相应显示区域给出象形提示。

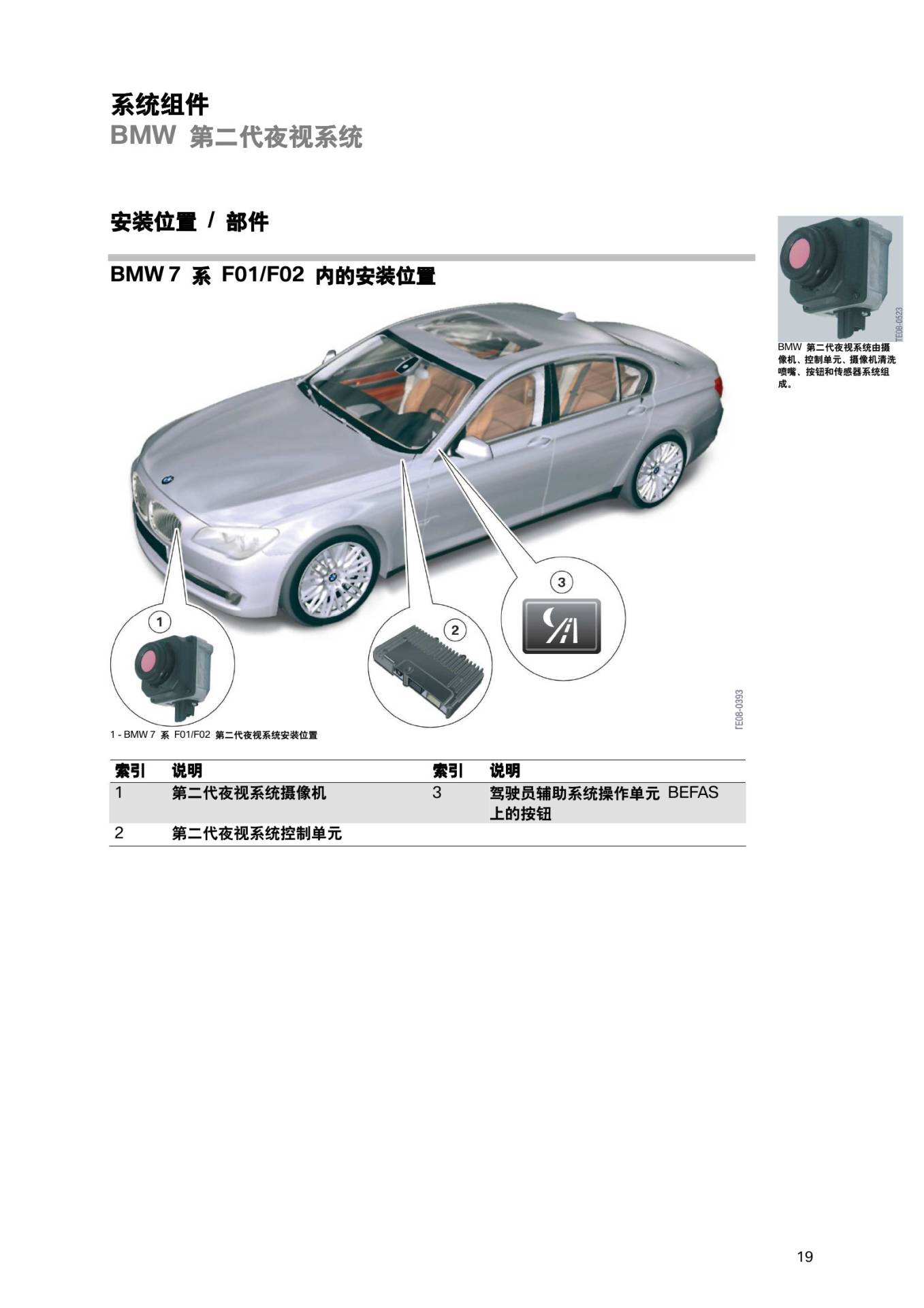

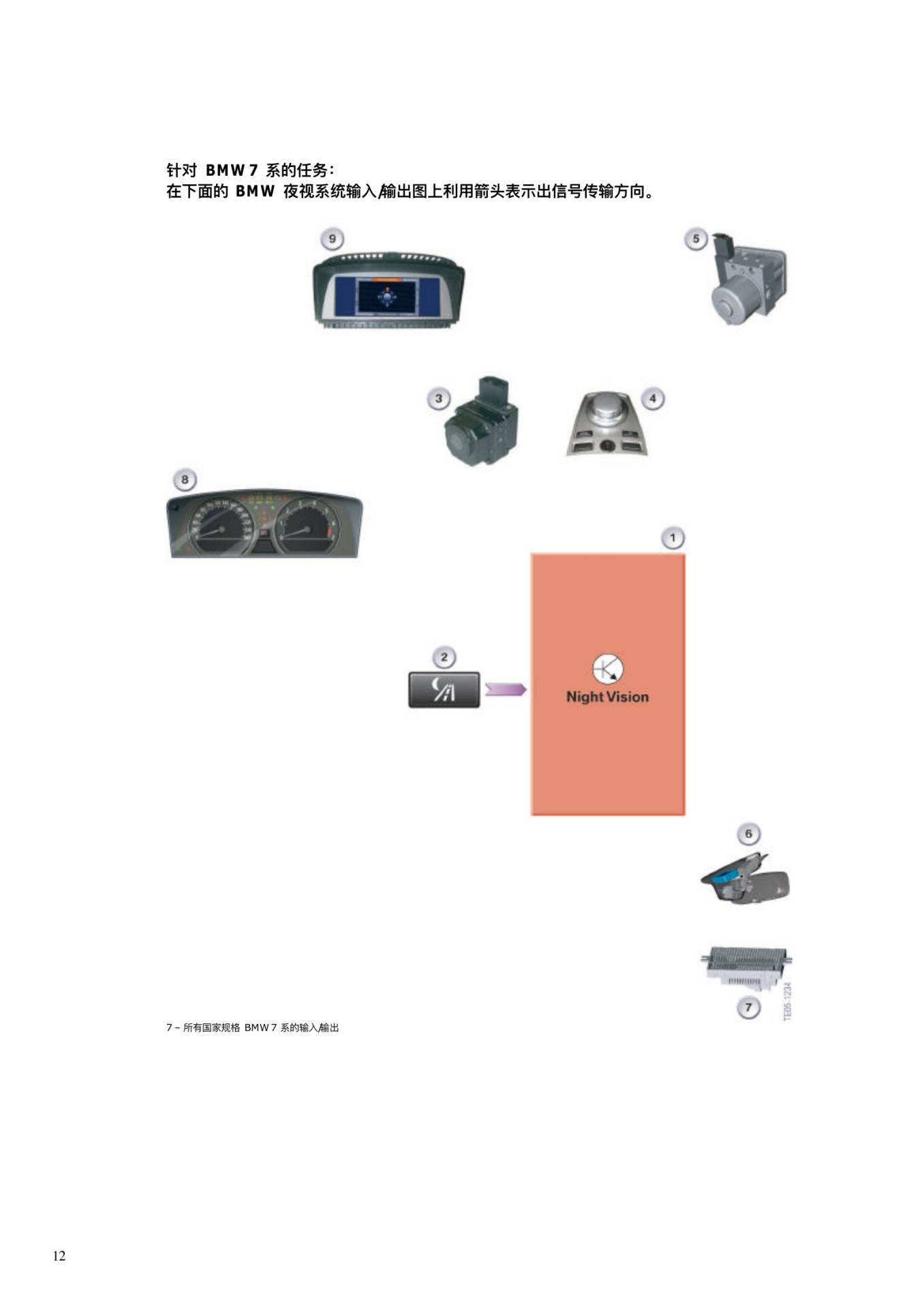

四、系统组件和信号路径

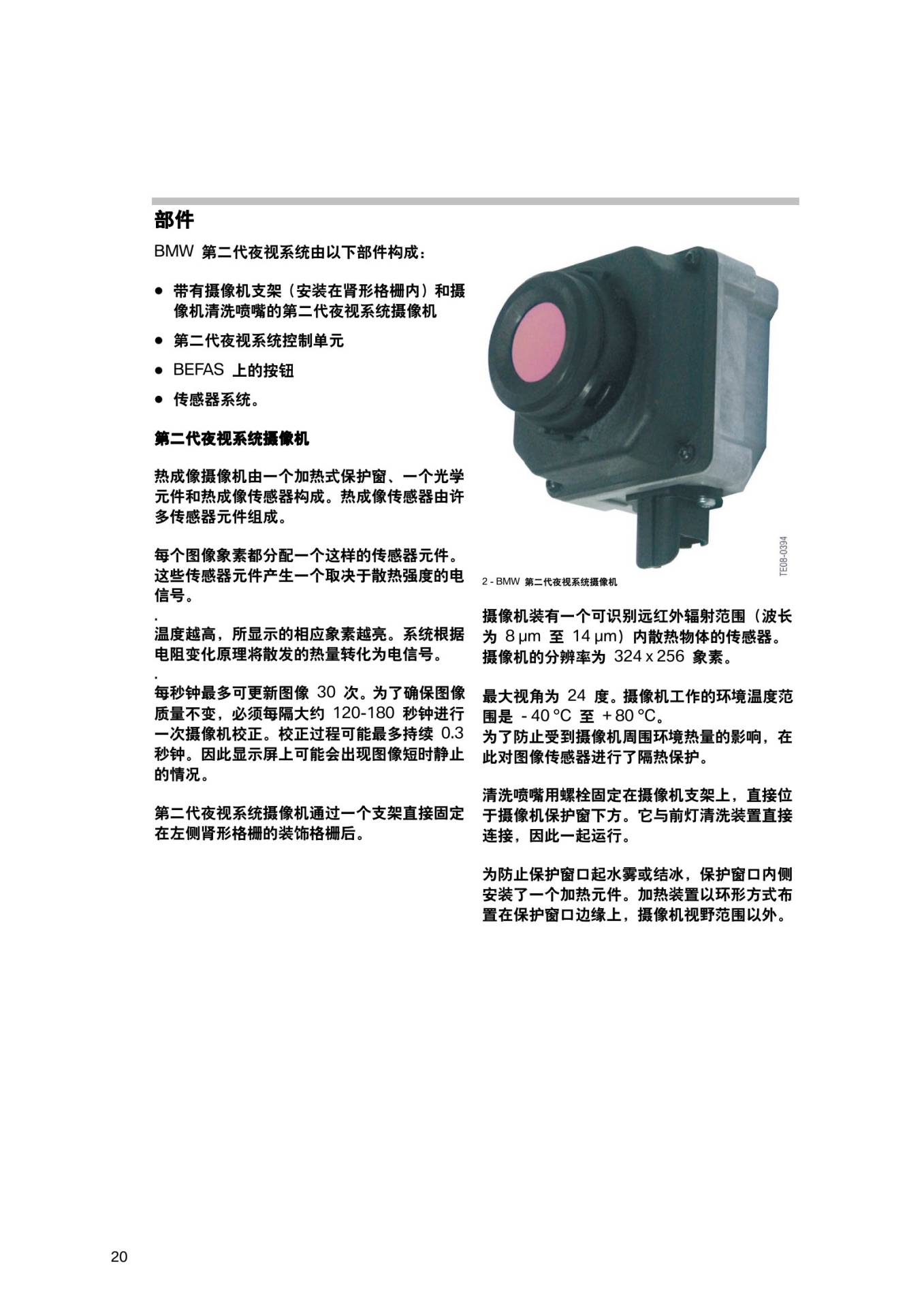

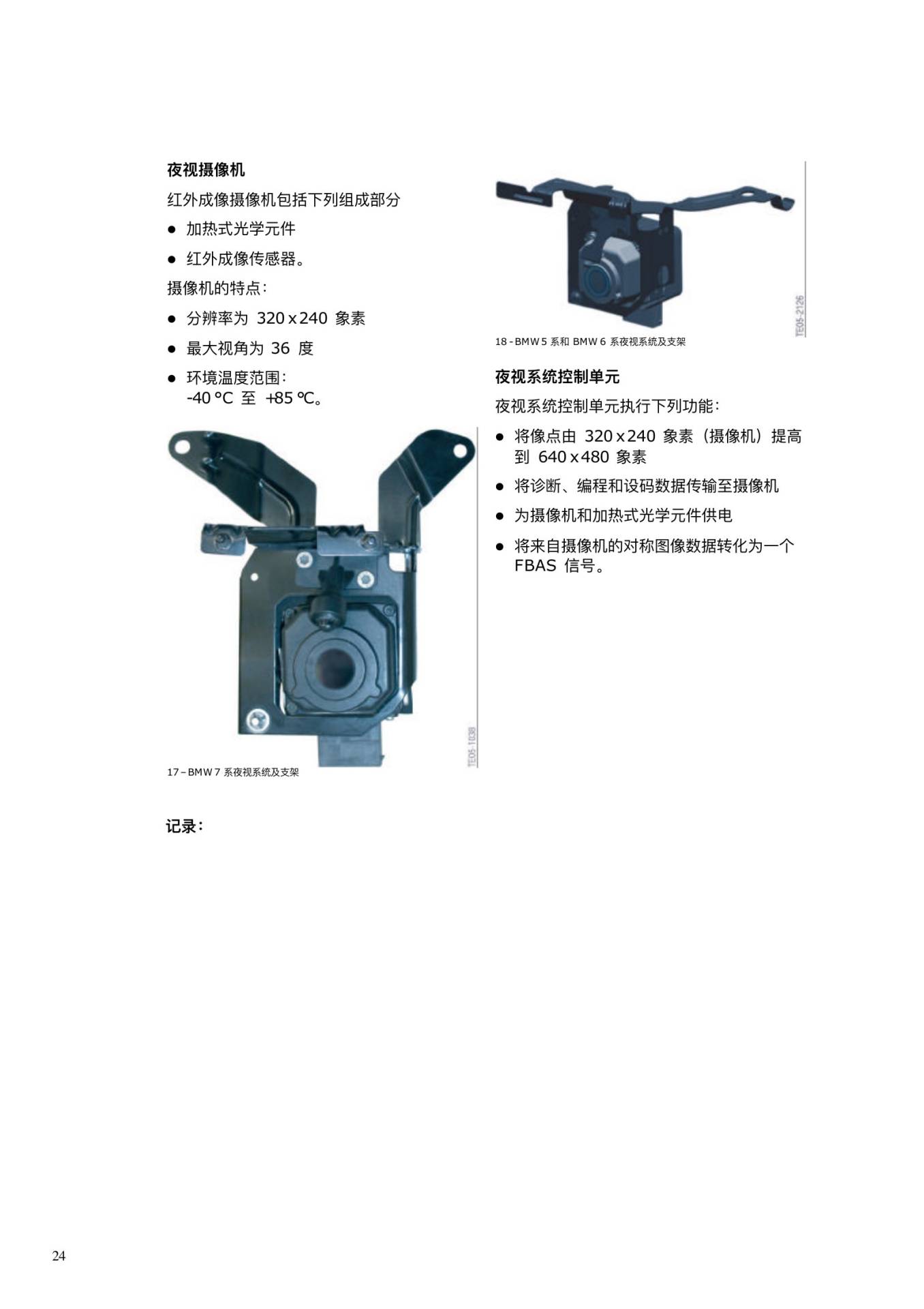

系统由红外摄像机、夜视控制单元、操作按钮、清洗或加热装置以及车辆动态信号组成。第二代摄像机通常安装在前部格栅区域,保护窗、光学元件和热成像传感器共同完成图像采集;控制单元还需要车速、转向和车辆状态信息。


五、常见故障与诊断顺序
图像全黑、对比度异常、行人识别不可用或系统报警时,应先检查摄像机保护窗是否污染、结冰或损伤,再读取故障存储并核对供电、通信和车辆信号。图像存在但识别功能异常时,还需确认环境温度、目标条件和摄像机安装位置。


六、拆装和维修复核
拆装摄像机、支架或前部饰件后,应检查安装角度、固定状态、清洗和加热功能,并按对应车型的ISTA测试计划执行必要的校准或初始化。维修完成后需要在合适的夜间道路条件下确认图像、警告和系统状态。

七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
