宝马后灯失灵：PuMA 63300309-02

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 客户投诉后灯失灵。显示检查控制信息“后灯失灵”。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

引线框架和插头之间不再有足够的电气接触。

四、原通报维修措施

校正了工时代码说明。 ***************************************************************************** 处理客户投诉时，在两个后灯上执行以下步骤： 1. 拆除后灯。 2. 拆卸并替换灯架。 3. 将附加的接地线安装在新的灯架上。 4. 给灯架装上附加的接地引线和后灯。 维修手册 - 63 21 260 拆卸和安装（替换）左侧后灯 - 63 21 030 拆卸和安装/替换左侧后灯的灯座壳 - 61 11 090 加装右侧和左侧后灯的接地线（至 2016 年 10 月） 所需的备件： 左侧灯架：63 21 7 370 291 (AI04) （见附件 1） 右侧灯架：63 21 7 370 292 (AI04) （见附件 1） 2017/5/26 2/3 接地引线（后灯的修理用电缆）：61 12 2 448 168 提示：应在两侧上采取措施（即使在车灯完好无损时）。 处理和结算要按有效的保修条件进行。 故障代码：63 21 90 11 00 此故障编号不在正式故障编号目录中，但存储在系统中。因此可以进行保修结算。 在修理厂进行修理时： 00 64 824 替换左侧灯架并加装接地线 工时数：5 个工时数 00 64 825 替换右侧灯架并加装接地线 工时数： 5 个工时数 00 64 826 替换两个灯架并给两个后灯加装接地线 工时数：9个工时数 在不发生额外维修工作的情况下： 工时代码： 00 64 277 替换左侧灯架并加装接地线 工时数：6 个工时数 00 64 278 替换右侧灯架并加装接地线 工时数： 6 个工时数 00 64 279 替换两个灯架并给两个后灯加装接地线 工时数：11个 只允许用上述工时数之一进行结算。 保修类型：1 维修所需的工作材料可以按净价使用外协工作编码 04 进行结算。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

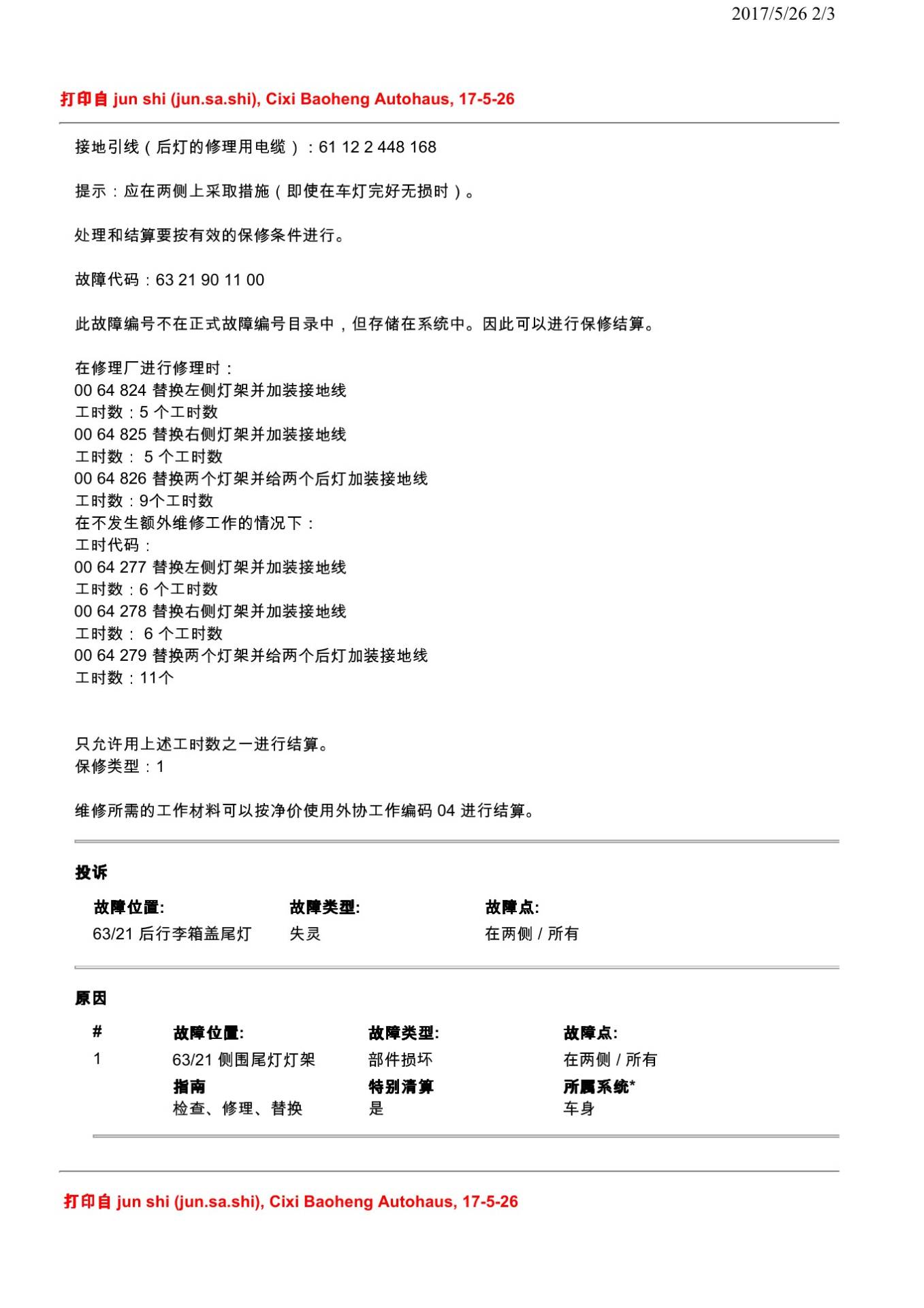

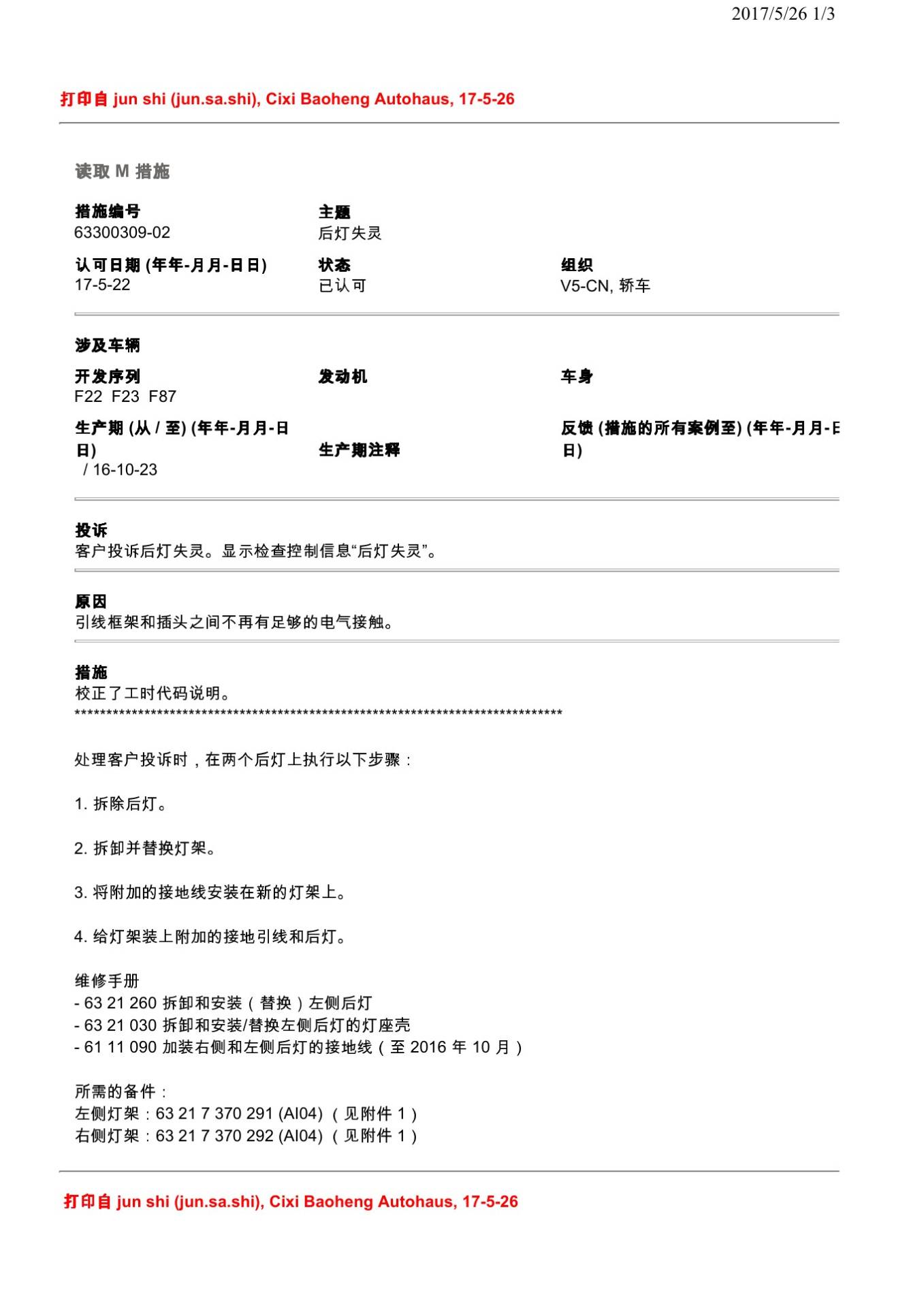

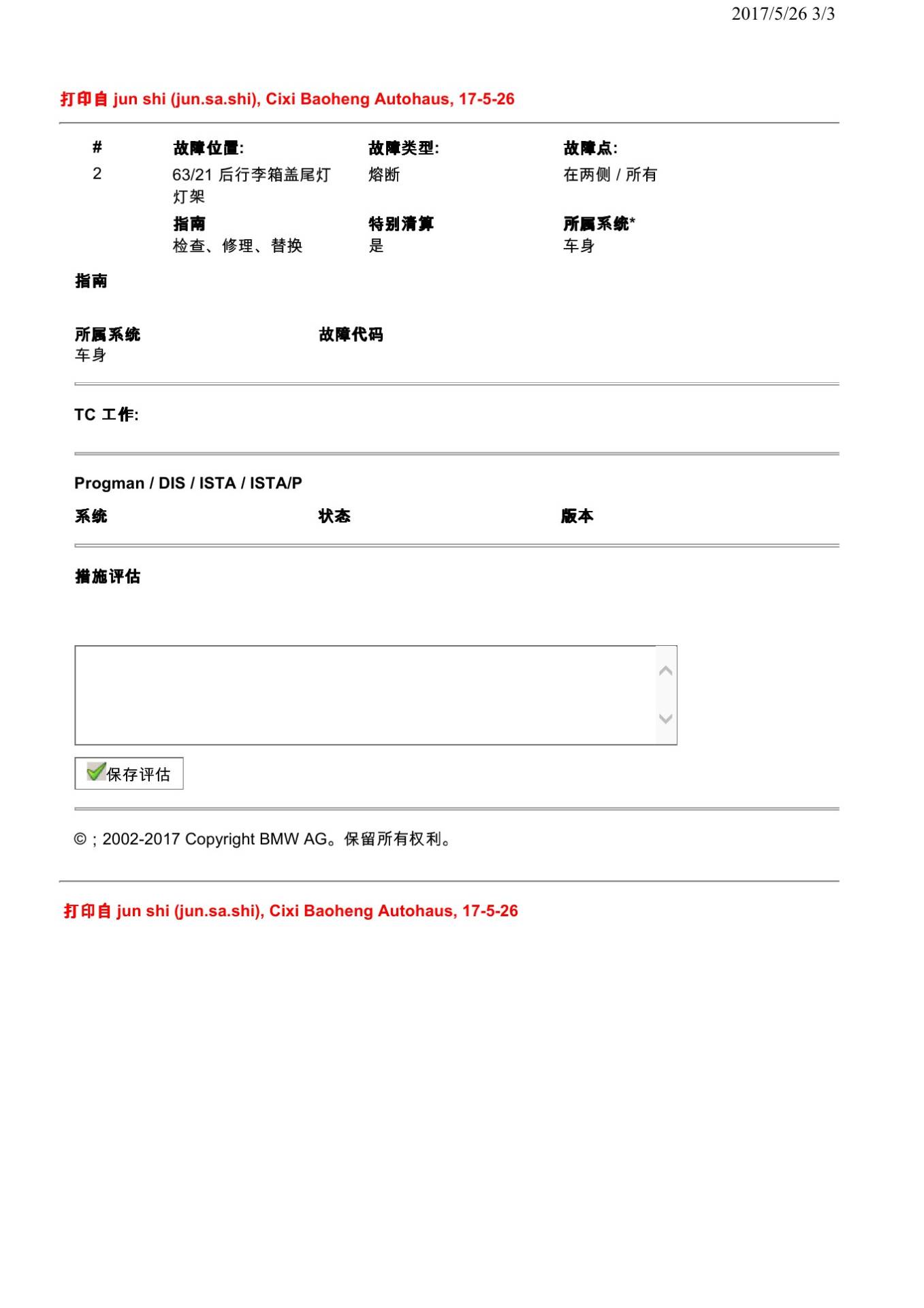

本文依据宝马PuMA技术通报63300309-02及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
