2024+ 特斯拉 Model 3 SOP8 右舵 RF 专用线缆：同轴、天线与高频连接

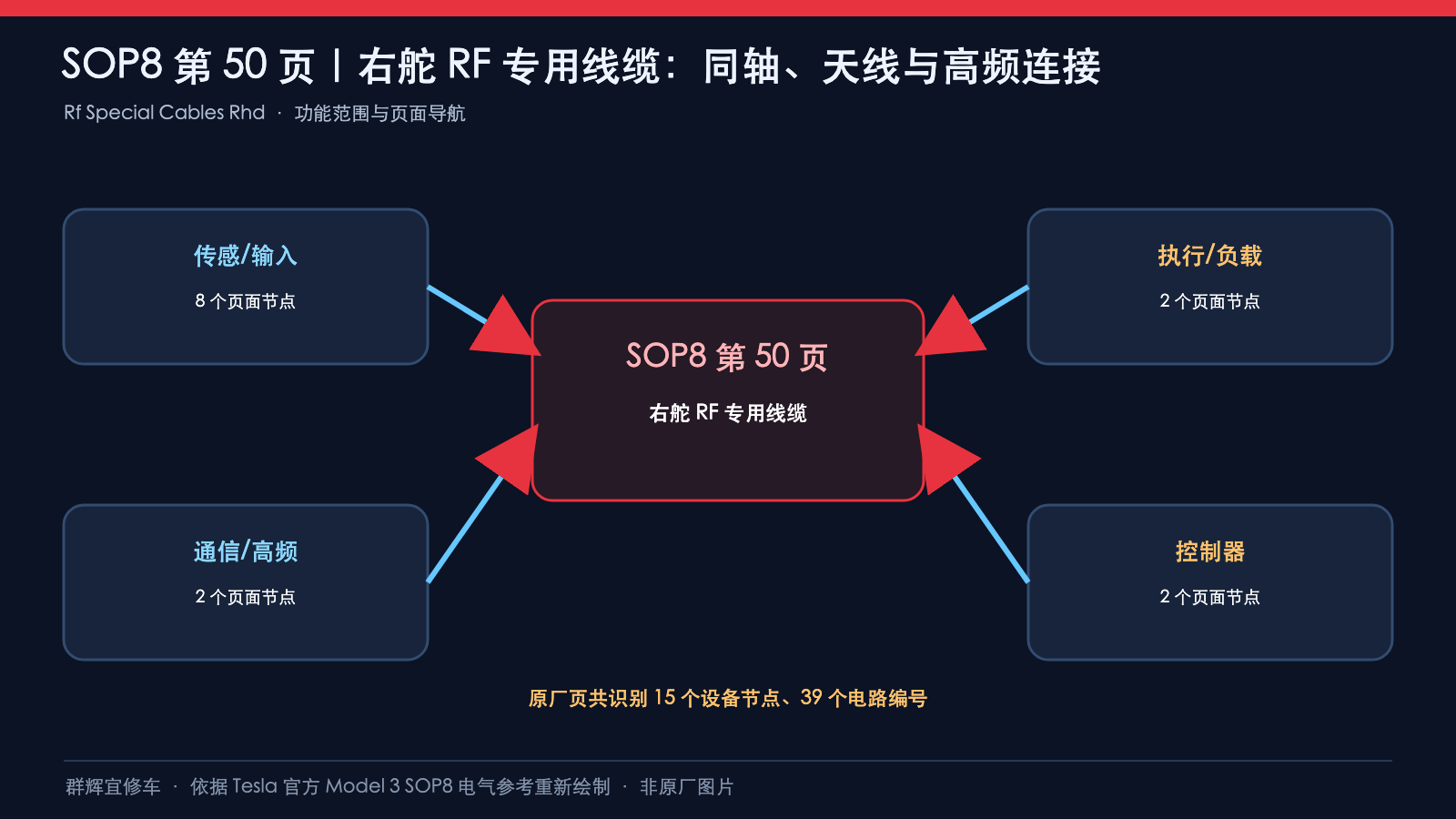

右舵RF专用线缆页同时包含显示信号、供电、以太网和摄像头同轴，不能把所有线都当成同一类RF线。本文按七组拆开原图，保留连接器编号、针脚和中间插接位置。重绘线条表示电气或线缆路径，并不代表同轴线内部结构、线束实际空间走向或允许的测量接法。

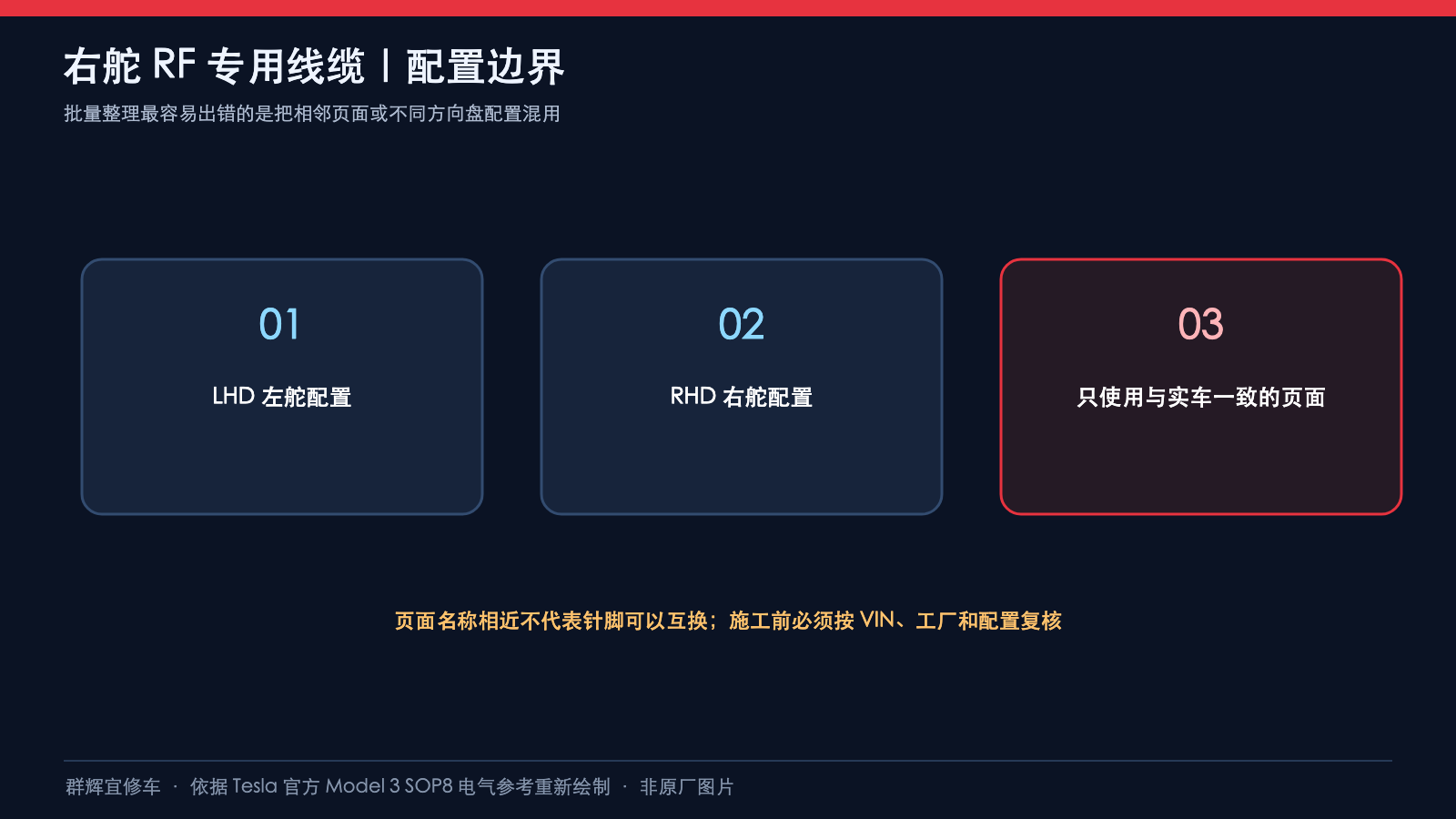

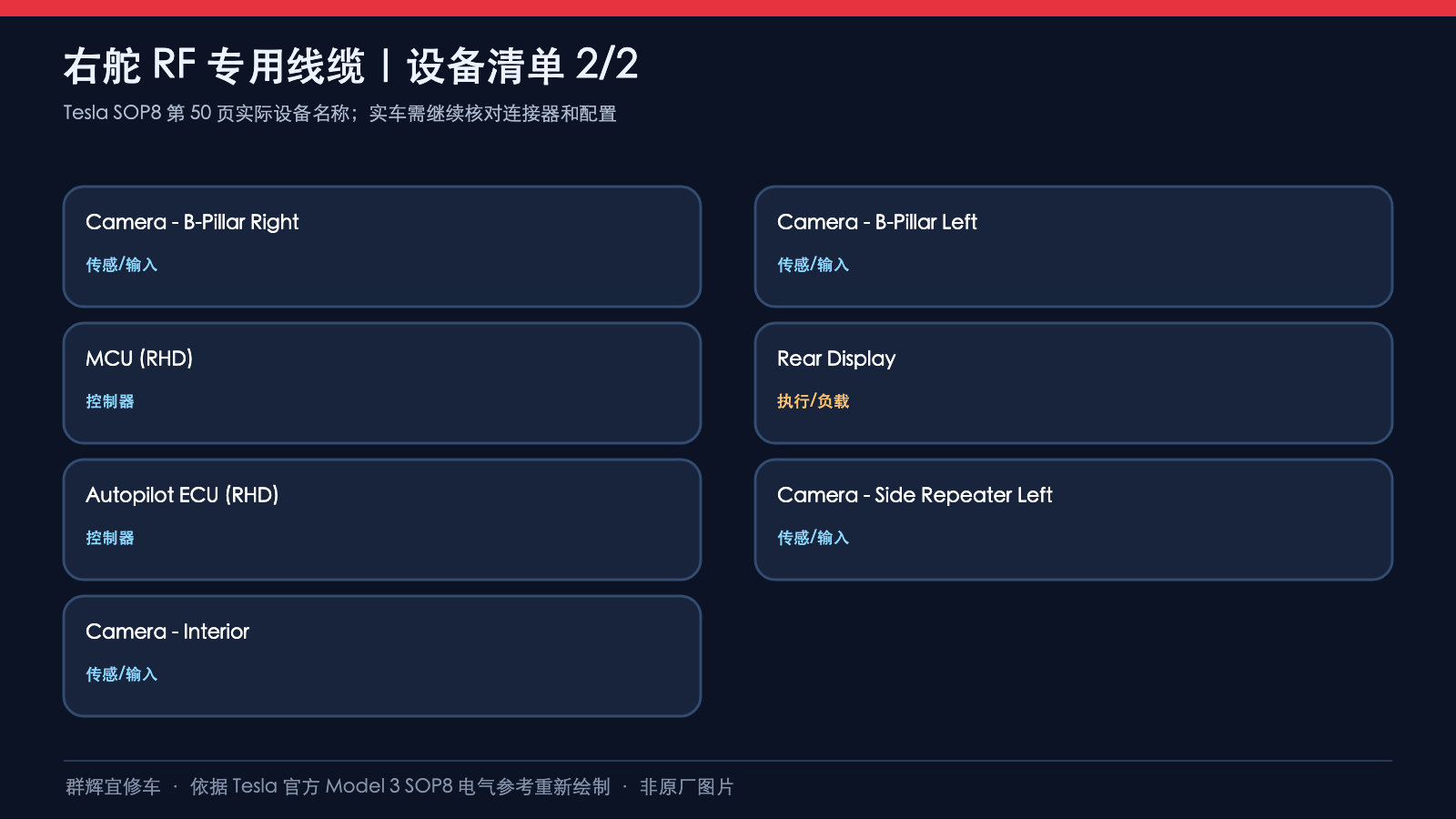

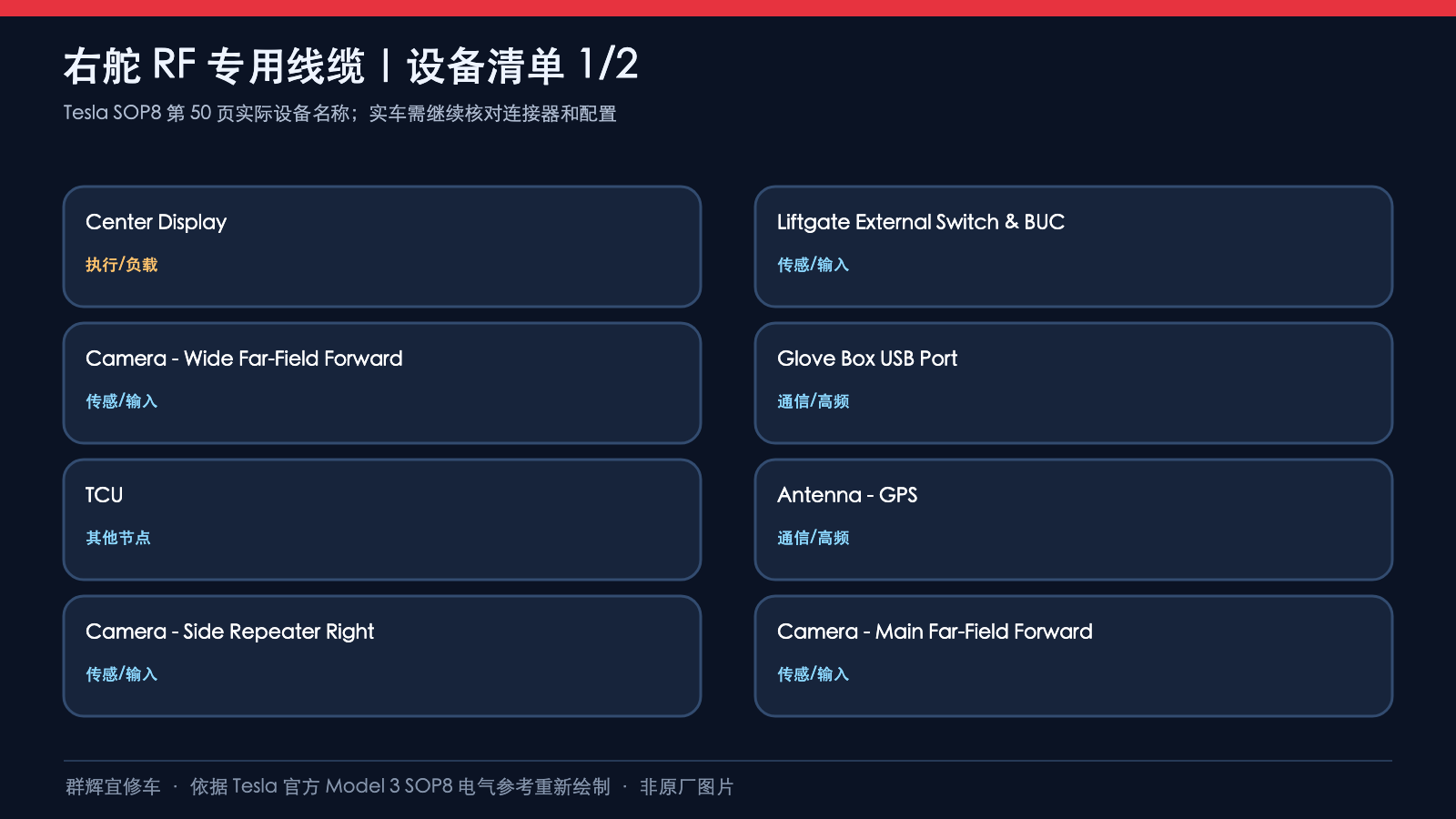

资料范围：Model 3 SOP8、prog-233，RF Special Cables RHD，05/2023，交互page=50、打印页51 of 57。必须按工厂、生产日期及RHD配置确认适用；原文章标题保留，不能只凭“2024+”使用。不要将右舵连接器后缀A删除后套到左舵车辆。

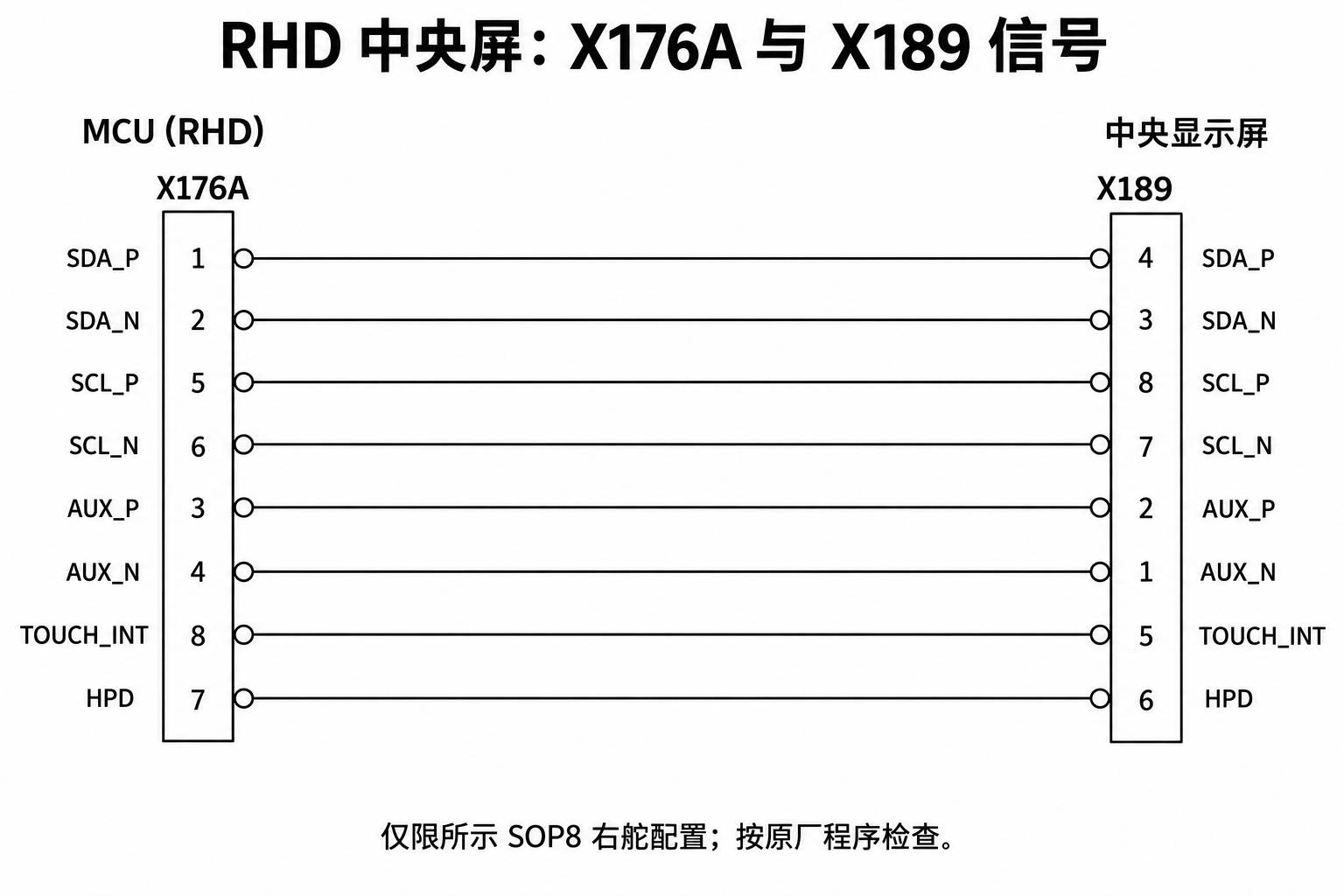

1、中央屏八路信号：针脚并非顺序直连

MCU的X176A与中央屏X189之间，SDA_P为1→4，SDA_N为2→3；SCL_P为5→8，SCL_N为6→7；AUX_P为3→2，AUX_N为4→1。完整编号例如X176A-1→X189-4，不能只记录一个数字。

其余两路为X176A-8→X189-5（MCU端CENTER-TOUCH-INTb、屏端TOUCH_INT）及X176A-7→X189-6（HPD）。原图为这些导线给出双绞分组；双绞是布线方式，不表示组内两根导线电气短接。

原图端口类型标Digital In，不足以据此推导实际信号方向、波形幅值或通信诊断标准。因此重绘不用单向传输箭头，也不补写电压。P/N属于原图信号命名，不等于可供外接电源的正负极。

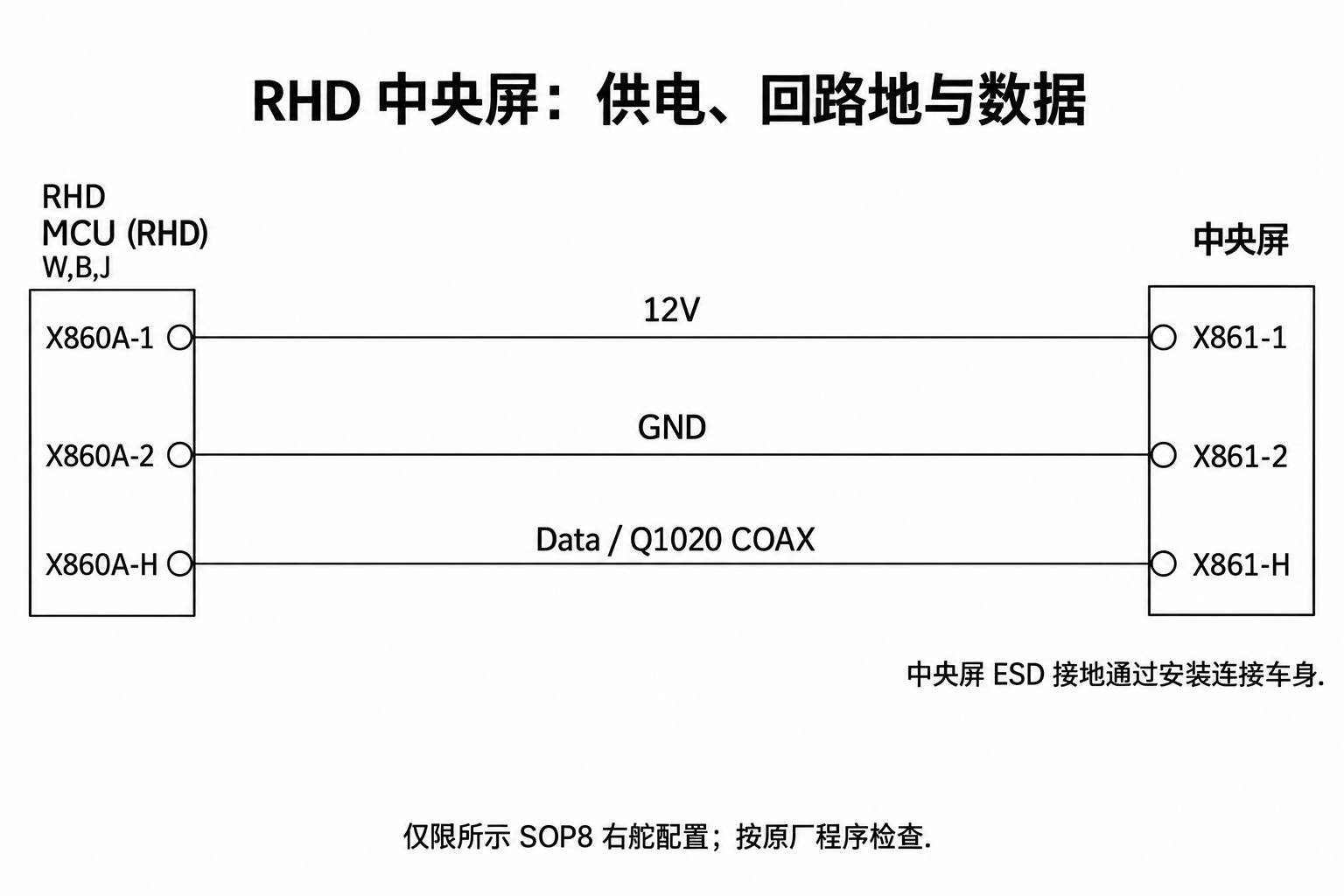

2、中央屏：供电、回路地和数据分开看

X860A-1接X861-1，MCU侧标High-Side Drive、12V，屏侧为12V Power。X860A-2接X861-2为Ground。数据则为X860A-H接X861-H，线缆标Q1020 COAX。

这里的H是连接器端子标识，不能因为字母H就理解成“高侧电源”。同一连接器组中1、2和H承担不同功能。原图另说明中央屏ESD通过安装与车身接地，不能将此注释改画成一条没有来源的额外线束。

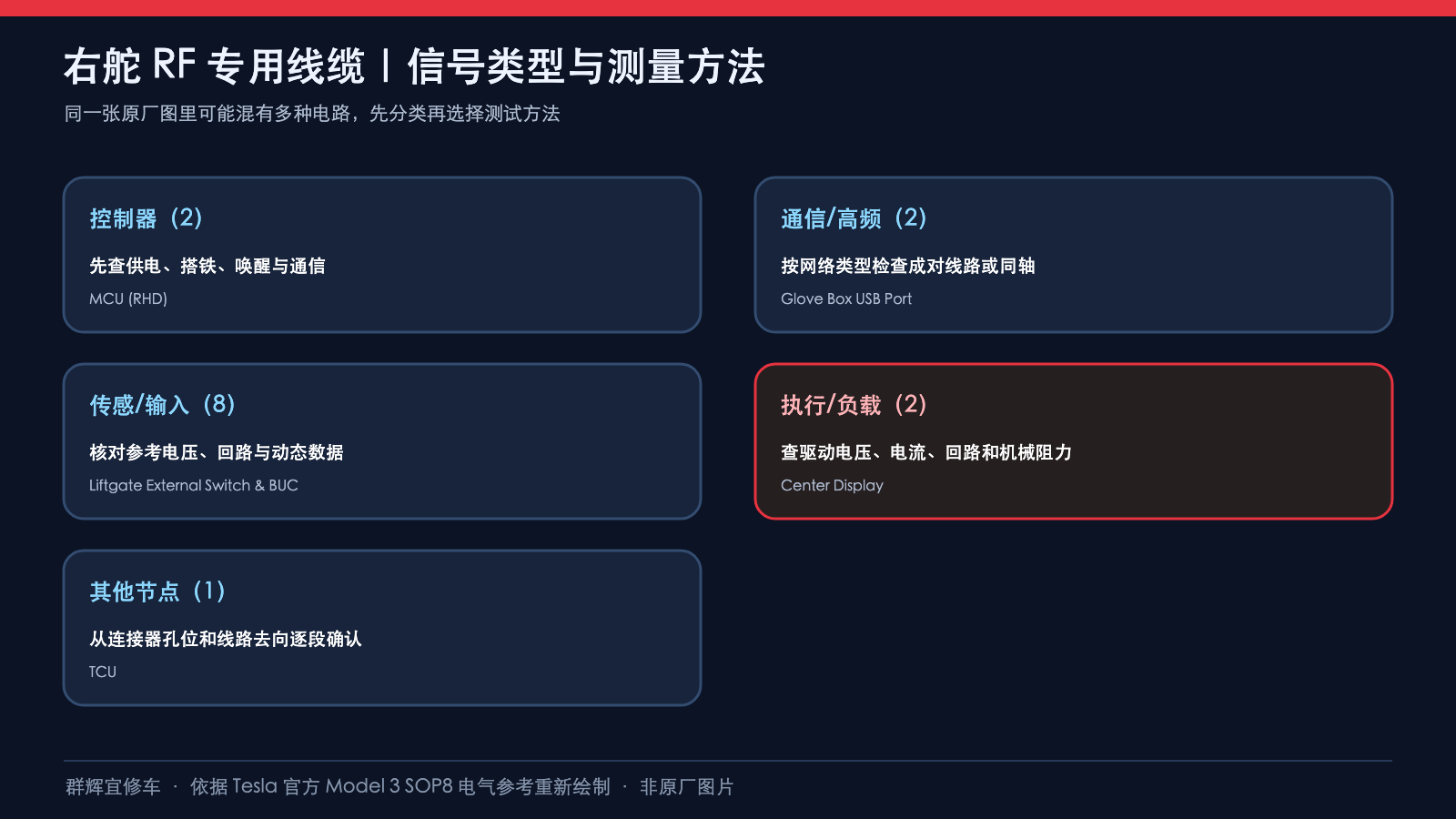

12V是原图端口名称，不是本页提供的通用测量合格区间。接地、屏蔽、数据与供电应按原图及对应程序分别核对，不用普通跳线替代同轴或高速链路。

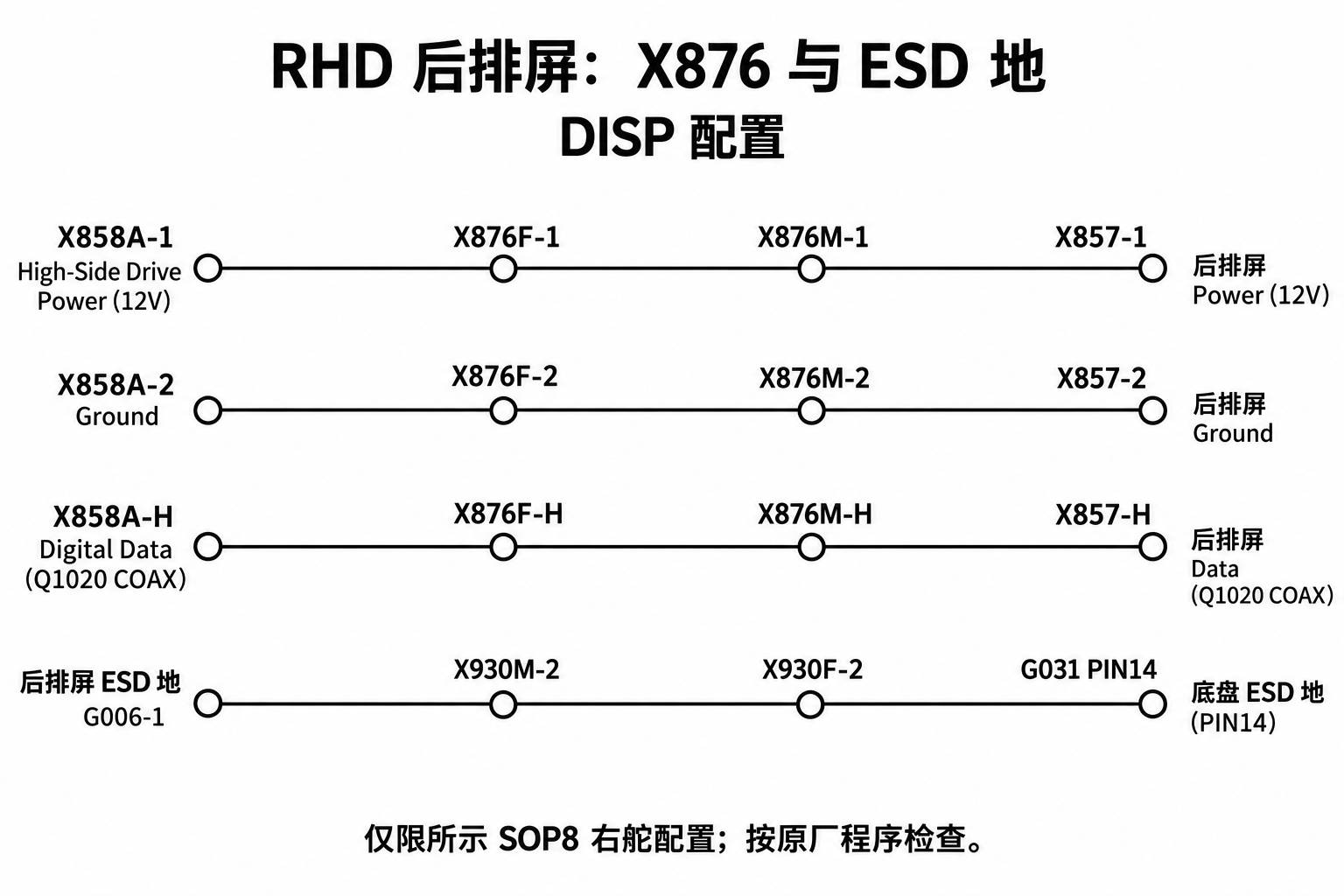

3、后排屏：X876三路与ESD独立路径

后排屏带DISP条件。右舵MCU侧为X858A：供电X858A-1→X876F-1/M-1→X857-1；回路地X858A-2→X876F-2/M-2→X857-2；数据X858A-H→X876F-H/M-H→X857-H。数据线缆为Q1020 COAX。

ESD地另由后排屏G006-1经X930M-2/F-2到G031 PIN14。它与X857-2在原图作为不同路径标出，不能在重绘中自行合并。原图在该接地点附近注明Size at pin: 0.50，后段又标1.50；不能把不同位置的截面积混写成整段相同。

MCU侧支路条件为DISP与RHD；部分后段同时列有LHD或RHD适用条件，并不表示能将左舵MCU侧连接器直接套入右舵图。M/F表示中间插接件两侧，图示连续路径是接合关系，不是拆开后的探针插入方式。

4、MCU外围：TCU、手套箱USB和两条以太网

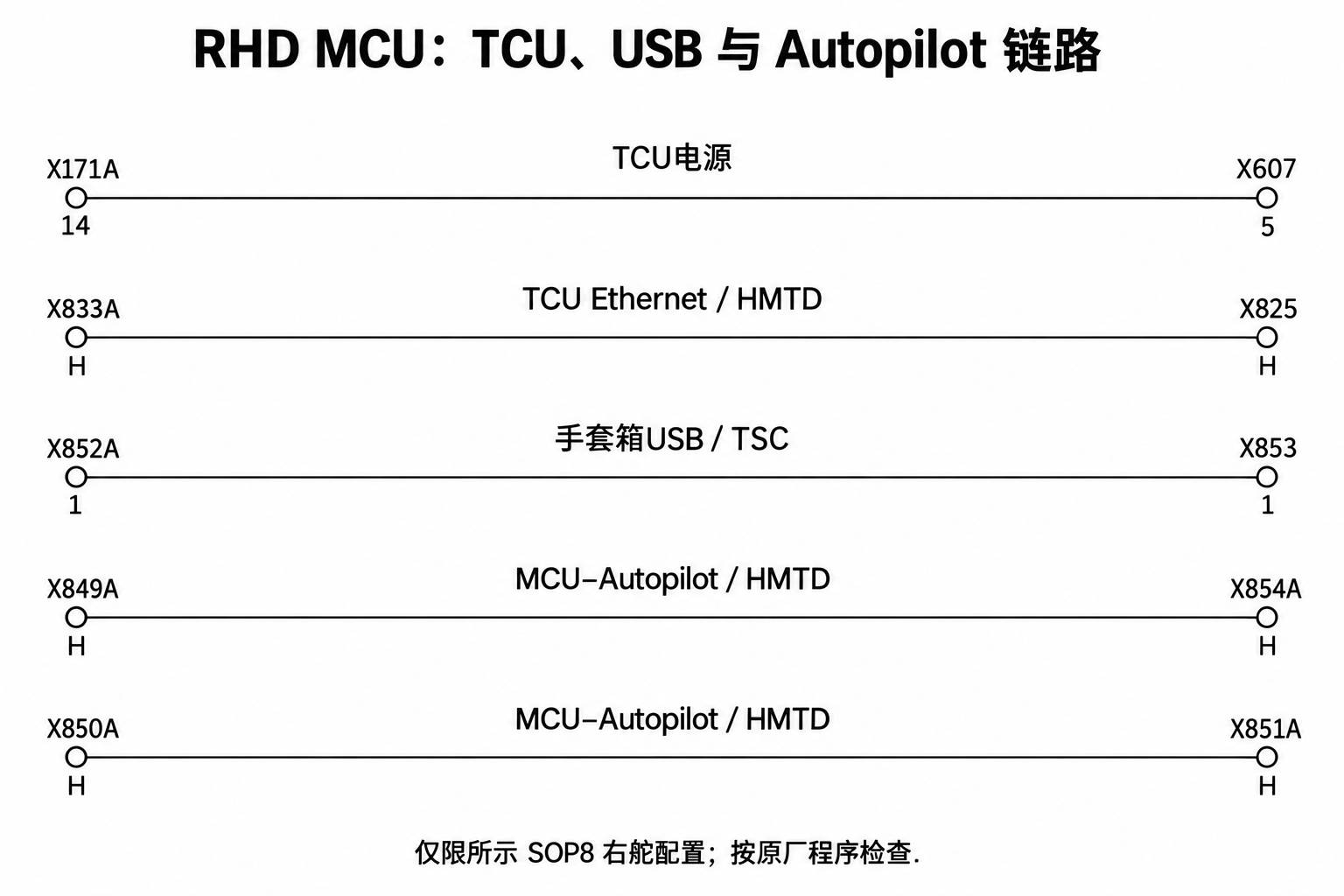

TCU的PVBAT-TCU线由X171A-14连接X607-5（VBAT）；TCU以太网由X833A-H到X825-H，标Ethernet2Wire和HMTD COAX。原图MCU的X171A-14也标Power In，本文只据连线说明端点，不据标签矛盾推断其内部供电方向。

手套箱USB端口为X852A-1→X853-1，线缆标TSC COAX。不能把这条路径当成普通USB线四芯针脚表，本页未提供那种对应关系。

MCU与Autopilot ECU之间两条HMTD以太网跳线必须看清折返线：X849A-H对应X854A-H，X850A-H对应X851A-H。编号相邻不等于849对应851。原图给出的线缆路径不能当成通用以太网插头端面或终端电阻图。

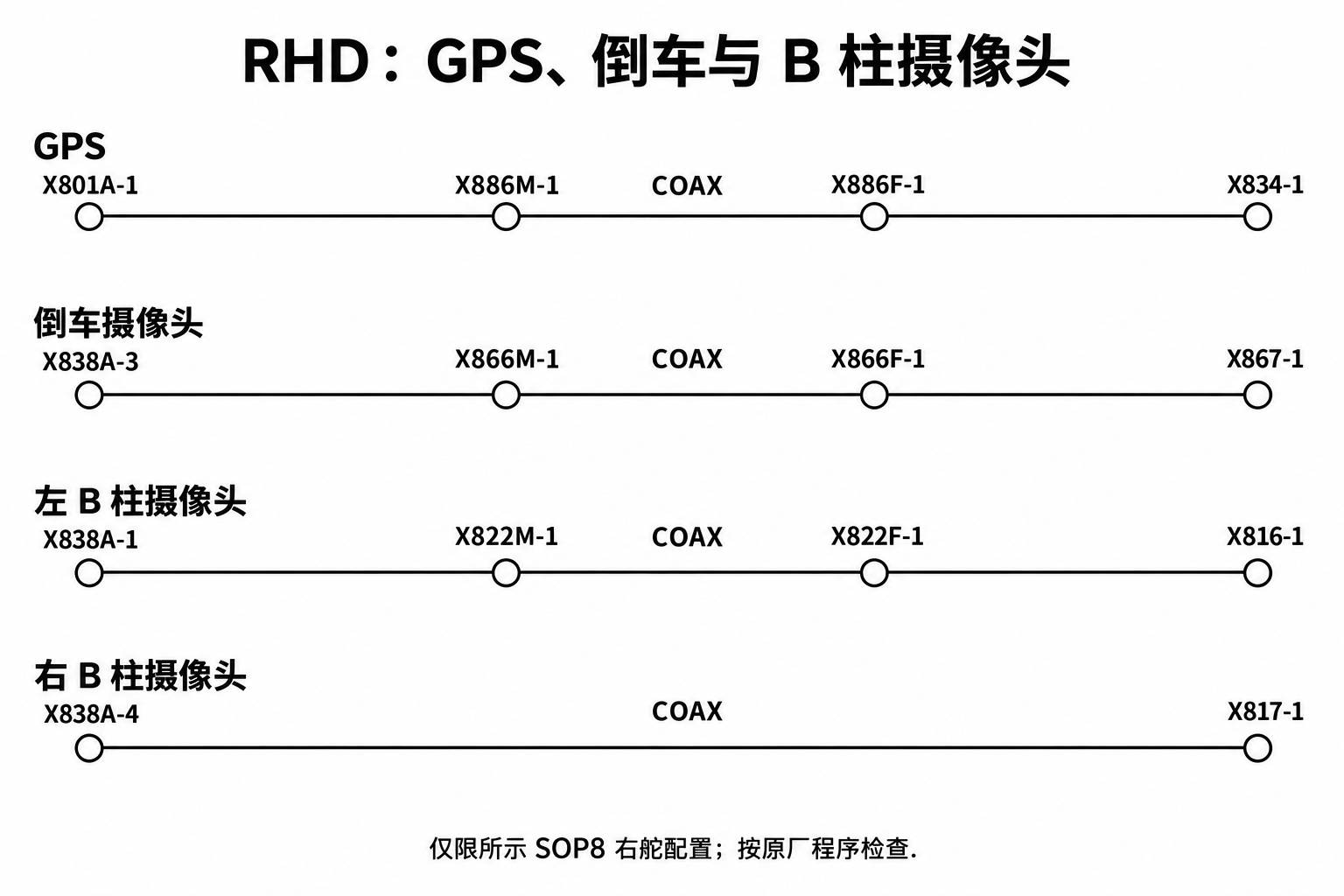

5、GPS、倒车和B柱摄像头：中间插接不同

GPS路径为X801A-1→X886M-1/F-1→X834-1。倒车摄像头为X838A-3→X866M-1/F-1→X867-1。原图倒车端器件组合名称含Liftgate External Switch与BUC，但这条同轴终点是X867，不能改接到组合中另列的X347。

左B柱摄像头为X838A-1→X822M-1/F-1→X816-1；右B柱为X838A-4→X817-1，本页未在其间画X822。左右不能简单镜像复制。GPS与倒车部分线段标D302、D462，B柱支路也有不同线段说明，不能只按外皮黑色选择替代线。

6、前向与车内摄像头：X885和X886不能混淆

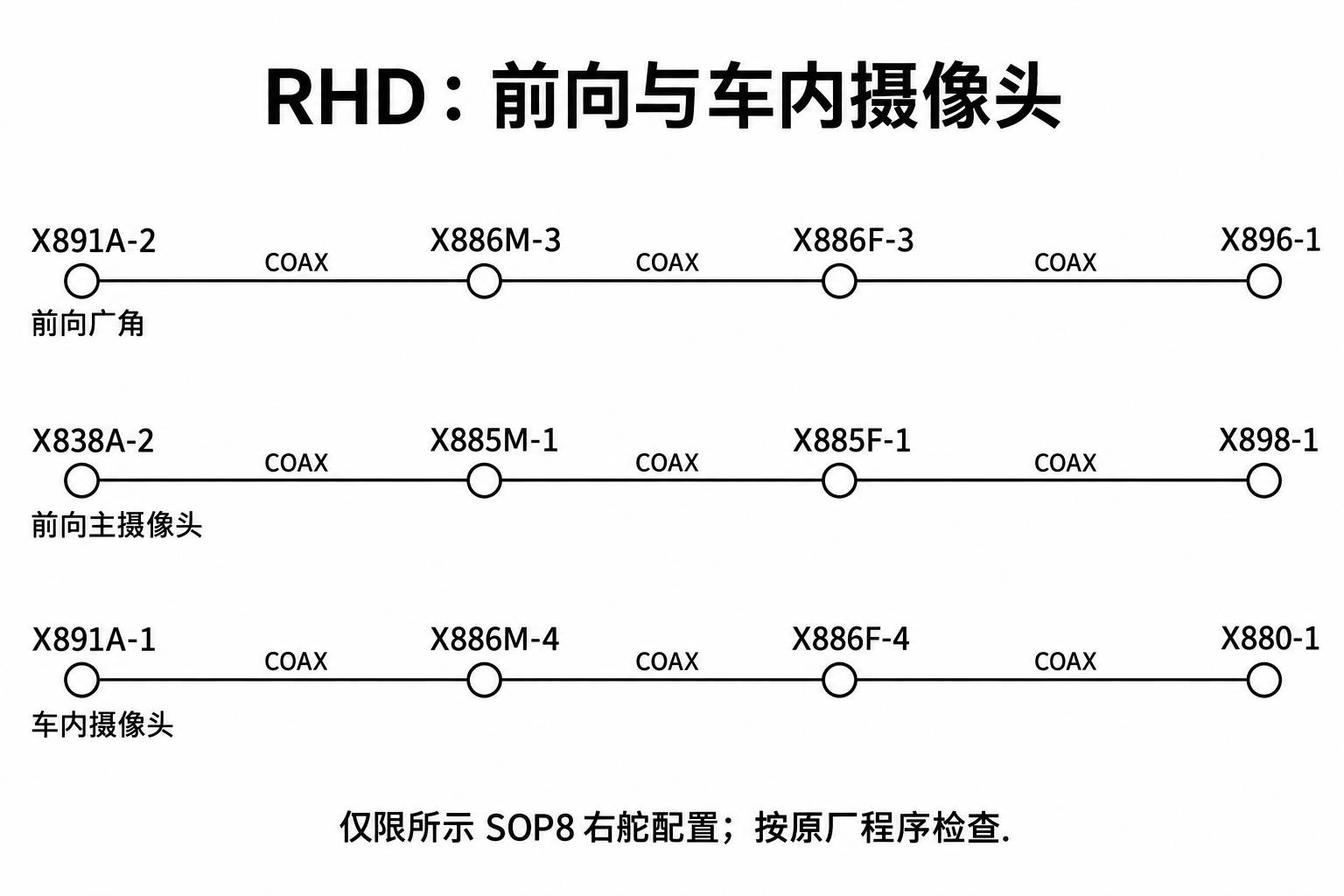

前向广角：X891A-2→X886M-3/F-3→X896-1。前向主摄像头：X838A-2→X885M-1/F-1→X898-1。车内摄像头：X891A-1→X886M-4/F-4→X880-1。

广角和车内共用X886编号但使用3号、4号不同位置；主摄像头使用X885。共同经过一个插接件不意味着这些摄像头信号互相连通。原图车内端信号名称含AdasInteriorCamPoc5v0，也不能仅由名称推出允许外加5V测试。

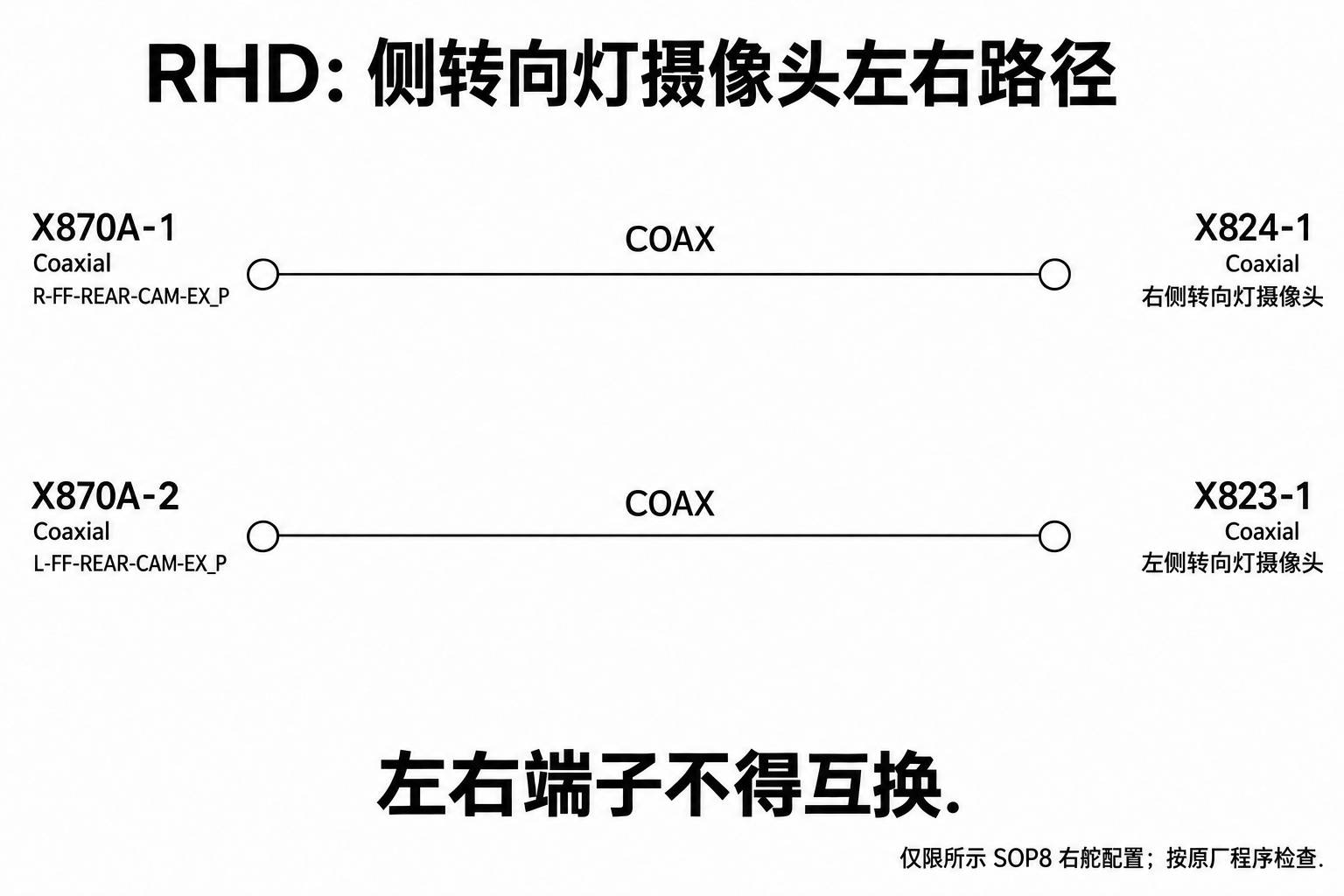

7、侧转向灯摄像头：左右终点成对记录

右侧路径X870A-1→X824-1，左侧X870A-2→X823-1。原图在这两段没有画中间插接件，重绘不添加。两路都标COAX，但针脚和终点各不相同，不能把左右件或端子按外观互换。

8、检查边界与记录要求

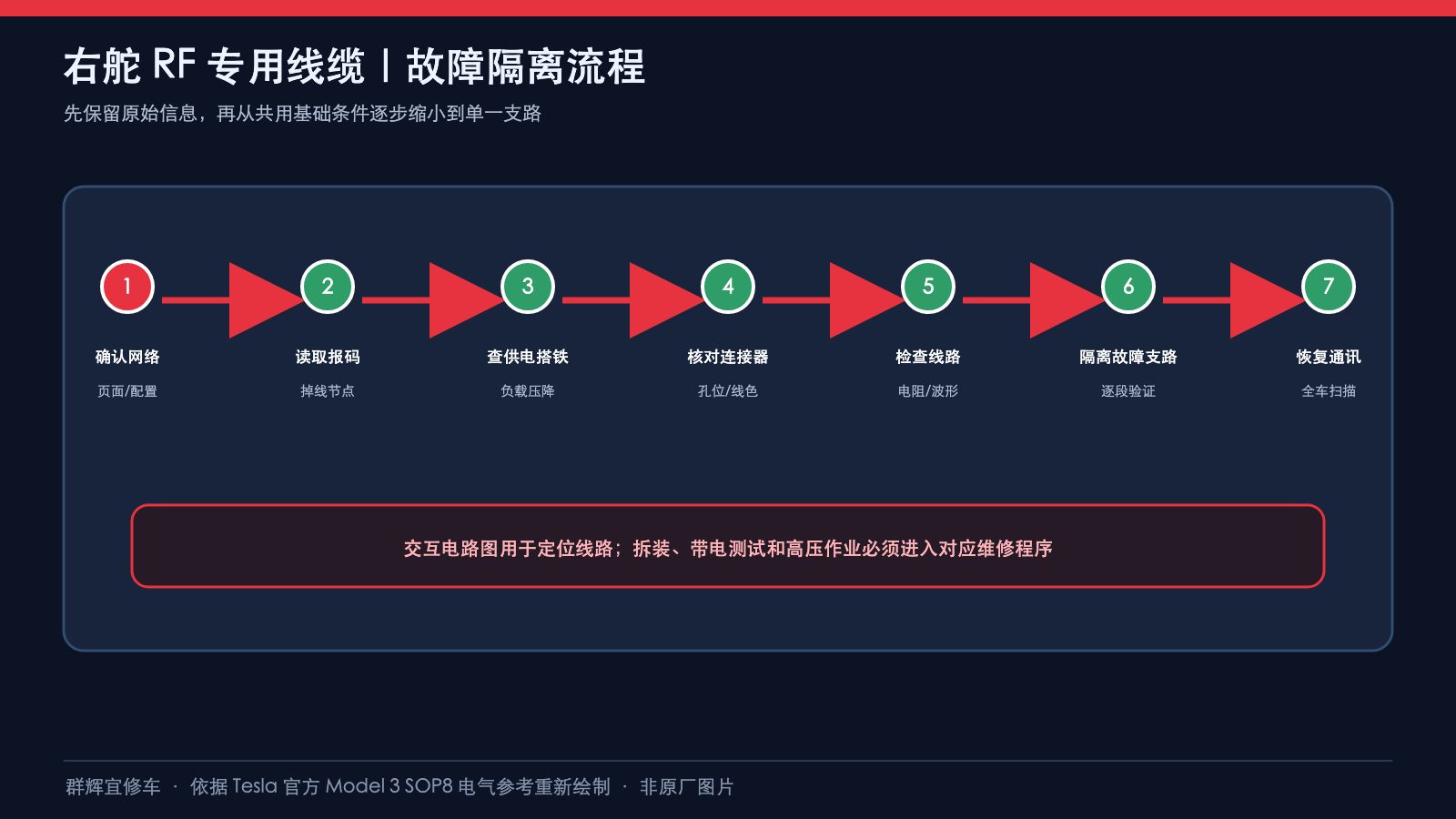

本页是专用线缆连接关系，不包含天线安装扭矩、同轴端头维修方式、弯曲半径、屏蔽测试阈值或摄像头校准步骤。需要拆装或功能恢复时，应进入对应维修手册和诊断程序，不以显示有图像、单次测到电压或清码成功作为完整验收。

应记录车辆版本、相关连接器、各端针脚、中间插接件及实际故障现象。重绘省略的线束零件号、长度、颜色和配置细节须回原图核对。不要对未确认性质的针脚短接、试灯探测或外加电源；涉及安全系统时按相应资质及程序操作。

资料来源

Tesla SOP8右舵RF专用线缆交互图及打印图，05/2023、51 of 57。七幅图按功能重绘端点路径，不是插头端面或通用检测指导。
