一汽大众3321 Jetta VS5 电路图 6 挡自动变速箱 , DJSA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

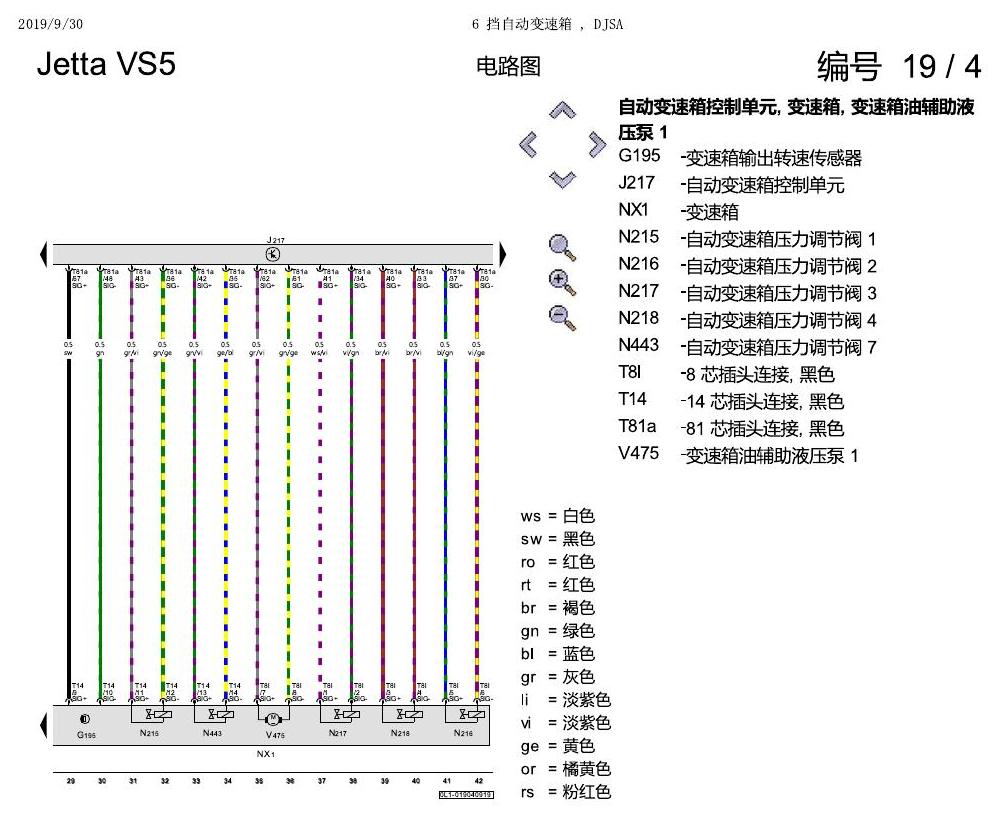

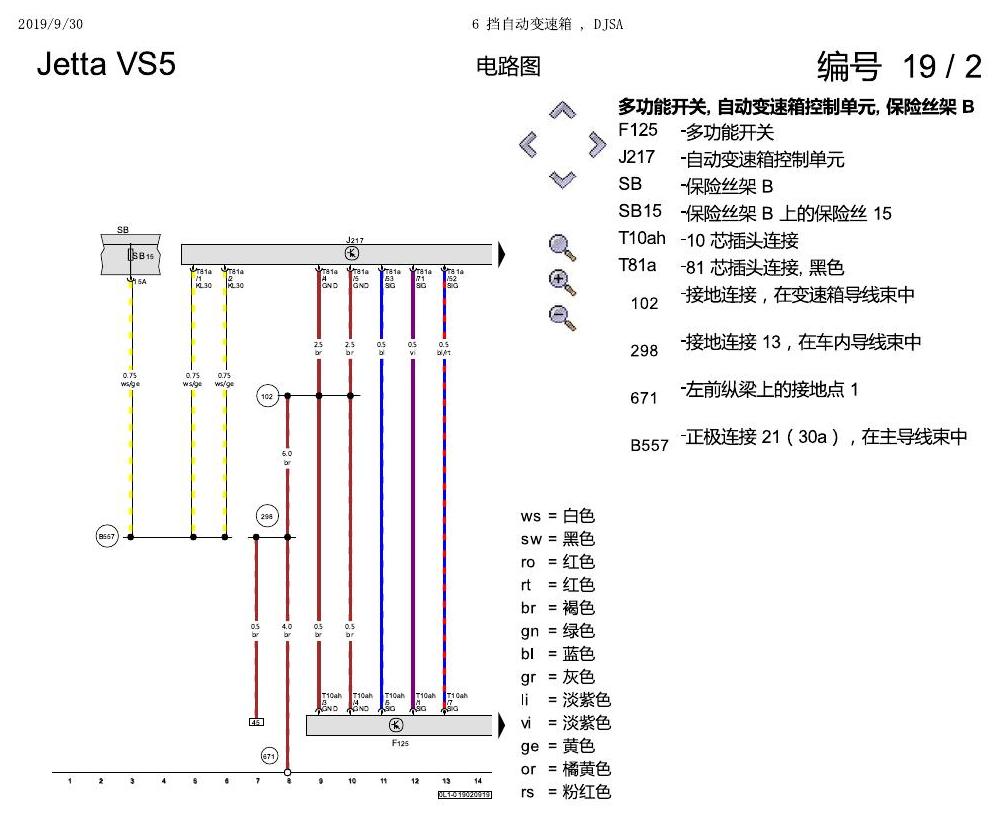

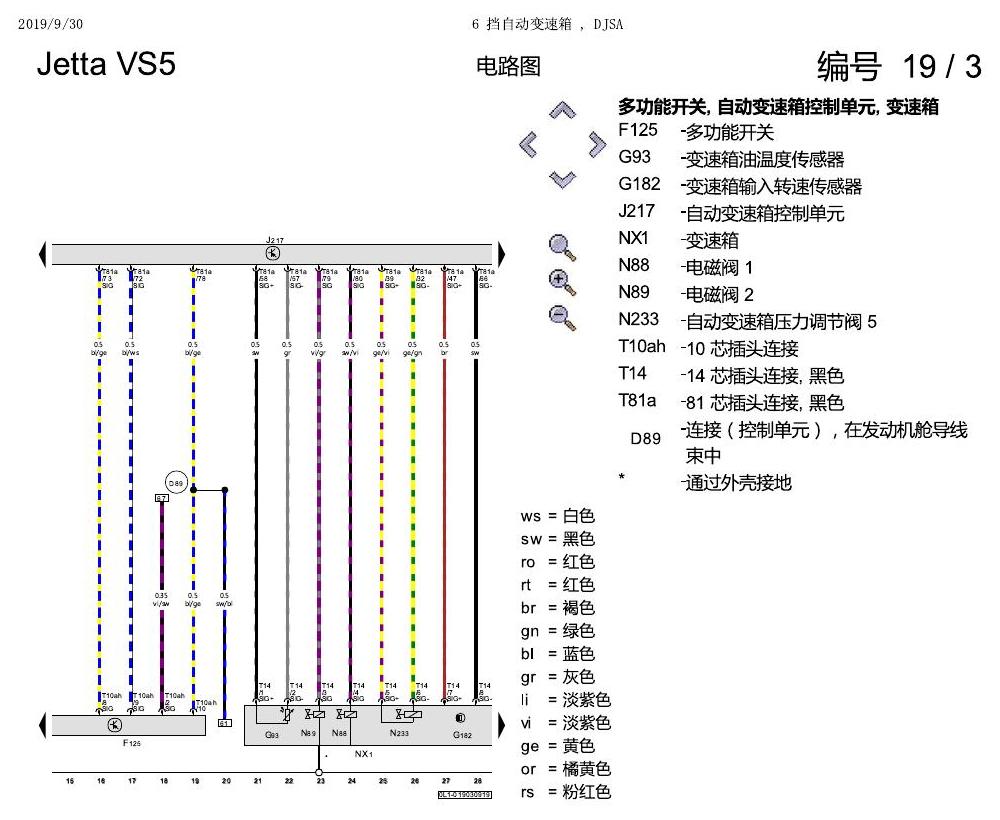

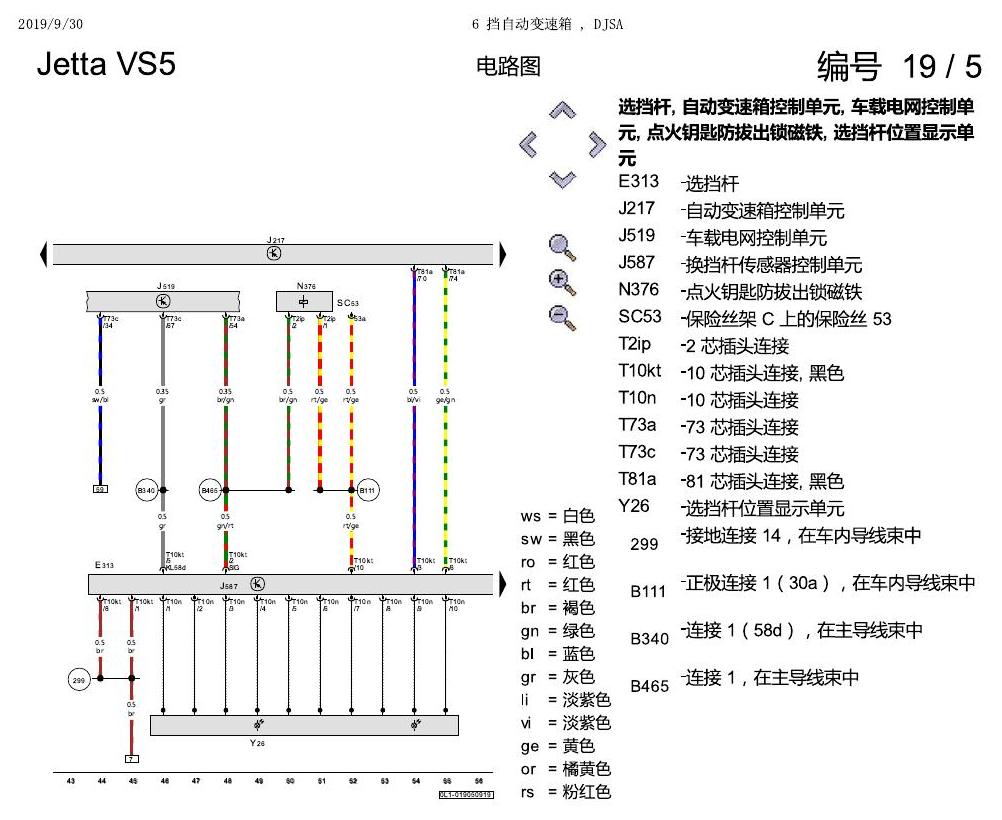

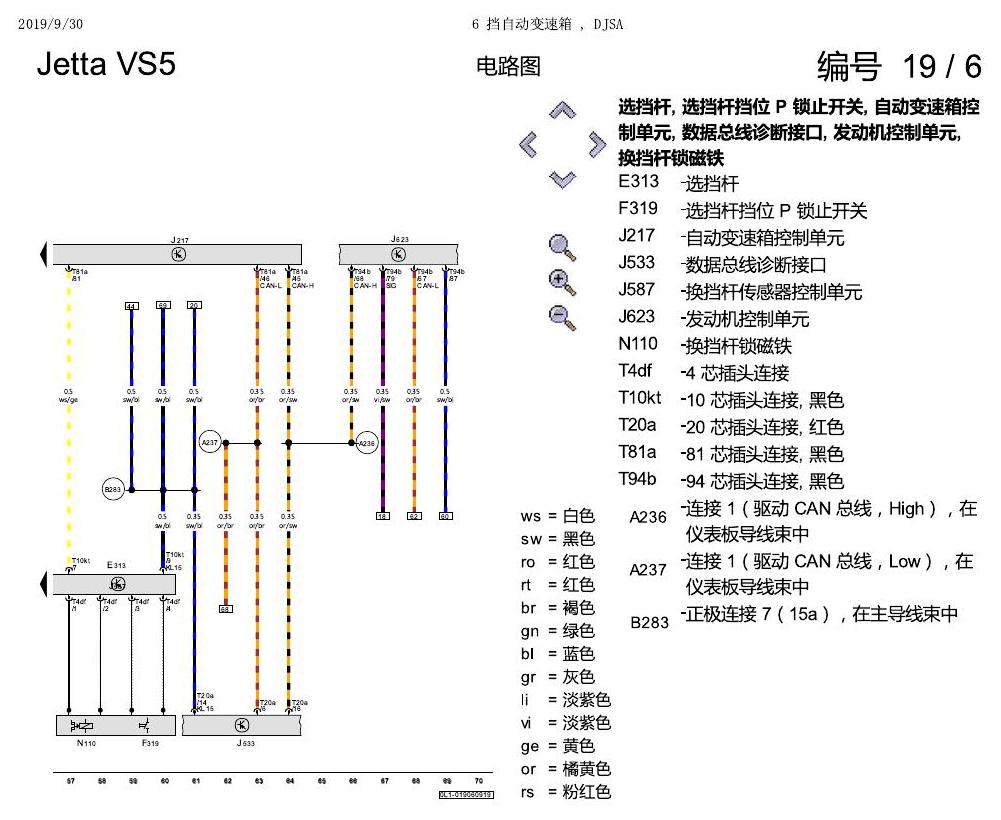

下方为原始资料图，共 6 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
上海大众T-Cross 安装位置 以 H 至 I 开头的零件 电路图
上海大众T-Cross 安装位置 以 H 至 I 开头的零件 电路图资料。
上海大众2020 POLO 电路图 6 挡自动变速箱 电路图
上海大众2020 POLO 电路图 6 挡自动变速箱 电路图资料。
一汽大众19款高尔夫嘉旅 安装位置 继电器 电路图
一汽大众19款高尔夫嘉旅 安装位置 继电器 电路图资料。
奥迪A8 D5 电路图 全景摄像头 , (KA6) 电路图
奥迪A8 D5 电路图 全景摄像头 , (KA6) 电路图资料。
一汽大众宝来1.5 pq25 全自动空调 , CSRA,CSTA,DCFA 电路图
一汽大众宝来1.5 pq25 全自动空调 , CSRA,CSTA,DCFA 电路图资料。
上海大众威然 接地设计 电路图
上海大众上海大众威然 接地设计 电路图资料。
